Clarke Tech ET9000. Skrócona Instrukcja Obsługi. Odbiornik satelitarny do odbioru cyfrowo nadawanych programów (DVB) z funkcją nagrywania (PVR)

Transkrypt

1 Clarke Tech ET9000 Skrócona Instrukcja Obsługi Odbiornik satelitarny do odbioru cyfrowo nadawanych programów (DVB) z funkcją nagrywania (PVR) Interfejs sieci Ethernet TWIN Tuner DVB-S2 1 x HDMI Twardy dysk (opcjonalny) Karta WLAN (opcjonalna) System operacyjny Linux 2 czytniki kart typu Smart 3 x USB x esata

2 ZAWARTOŚĆ OPAKOWANIA Sprawdź zawartość opakowania. W skład wyposażenia wchodzą oprócz niniejszej instrukcji obsługi: 1x Odbiornik cyfrowy Clarke Tech ET9000 1x Pilot zdalnego sterowania 2 Baterie ( 1,5 V AA/LR6 ) 1x Kabel HDMI 1x Kabel satelitarny 1x Instrukcja obsługi w języku Angielskim 1x kabel do zasilania wewnętrznego dysku twardego WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Nie przejmujemy odpowiedzialności za szkody powstałe w skutek nieodpowiedniej obsługi lub nieprzestrzegania zasad bezpieczeństwa. Prosimy o uważne zapoznanie się z wskazówkami dotyczącymi bezpieczeństwa przed uruchomieniem urządzenia. Urządzenie powinno zostać tak ustawione, aby zapewnić wystarczający przepływ powietrza: Pokrywy urządzenia nie wolno zakrywać i musi zostać zachowany wystarczający odstęp do innych urządzeń. Szczeliny wentylacyjne muszą być stale wolne, aby zapewnić odprowadzanie ciepła z wnętrza urządzenia. Podłączaj urządzenie jedynie do przystosowanych gniazd elektrycznych. Nie może dojść do przepięcia. Podłączenie do jednostki zewnętrznej (konwerter LNB): Wyłącz urządzenie, zanim podłączysz lub odłączysz kabel antenowy do konwertera LNB. Kabel konwertera LNB musi być uziemiony. Podłączenie do telewizora: Wyłącz urządzenie, zanim podłączysz kabel SCART do telewizora. Urządzenie nie powinno być narażone na działanie wody skroplonej lub rozpryskowej. Nie stawiaj dlatego na urządzeniu żadnych waz ani innych pojemników napełnionych cieczą. W przypadku wtargnięcia wilgoci do urządzenia odłącz je bezzwłocznie od prądu. Na urządzeniu nie wolno stawiać żadnych łatwopalnych przedmiotów, takich jak świece lub lampy olejne. Urządzenie wolno eksploatować tylko w klimacie umiarkowanym. Nie narażaj urządzenia na działanie bezpośredniego promieniowania słonecznego, wysokiej temperatury lub deszczu. Urządzenie należy niezwłocznie odłączyć od prądu, jeżeli kabel zasilania, gniazdko elektryczne lub samo urządzenie zostały uszkodzone. Nigdy nie wtykaj jakichkolwiek przedmiotów metalowych do wnęk lub szczelin wentylacyjnych urządzenia. Przed rozpoczęciem pielęgnacji urządzenia odłącz kabel zasilania od urządzenia. Używaj wyłącznie lekko wilgotnych ściereczek bez środków czyszczących. Baterie pilota zdalnego sterowania należy trzymać z daleka od źródeł promieniowania cieplnego, aby uniknąć przegrzania i ewentualnej eksplozji. Nigdy nie otwieraj samodzielnie urządzenia! Istniej niebezpieczeństwo porażenia prądem. Gdyby okazało się koniecznym otwarcie urządzenia, zwróć się z prośbą o pomoc do przeszkolonego personelu. Podłączenie twardego dysku powinno zostać wykonane przez przeszkolo ny personel lub pracowników oficjalnego dilera. Odłącz urządzenie od prądu, jeżeli nie będzie ono użytkowane przez dłuższy czas. Odłącz urządzenie od prądu podczas burzy. UTYLIZACJA Opakowanie Clarke-Tech składa się wyłącznie z materiałów podlegających recyklingowi. Zadbaj o to, aby zostało ono poddane recyklingowi. Niniejszy produkt nie powinien z osiągnięciem końca swojego okresu używalności zostać wyrzucony do odpadów pochodzących z gospodarstwa domowego, produkt należy oddać do punktu zbiorczego recyclingu urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol znajdujący się na produkcie, w instrukcji obsługi lub na opakowaniu: Wykorzystane materiały nadają się zgodnie z oznakowaniem do ponownego użytku. Dzięki ponownemu lub innemu zastosowaniu urządzeń przyczyniasz się do ochrony środowiska. W zarządzie gminy zapytaj o właściwy punkt utylizacji. Zwracaj uwagę na to, żeby wyładowane baterie pilota oraz złom elektroniczny nie dostały się do odpadków pochodzących z gospodarstwa domowego, lecz aby zostały właściwie utylizowane (zwrot poprzez handel branżowy, punkty z odpadami specjalnymi).

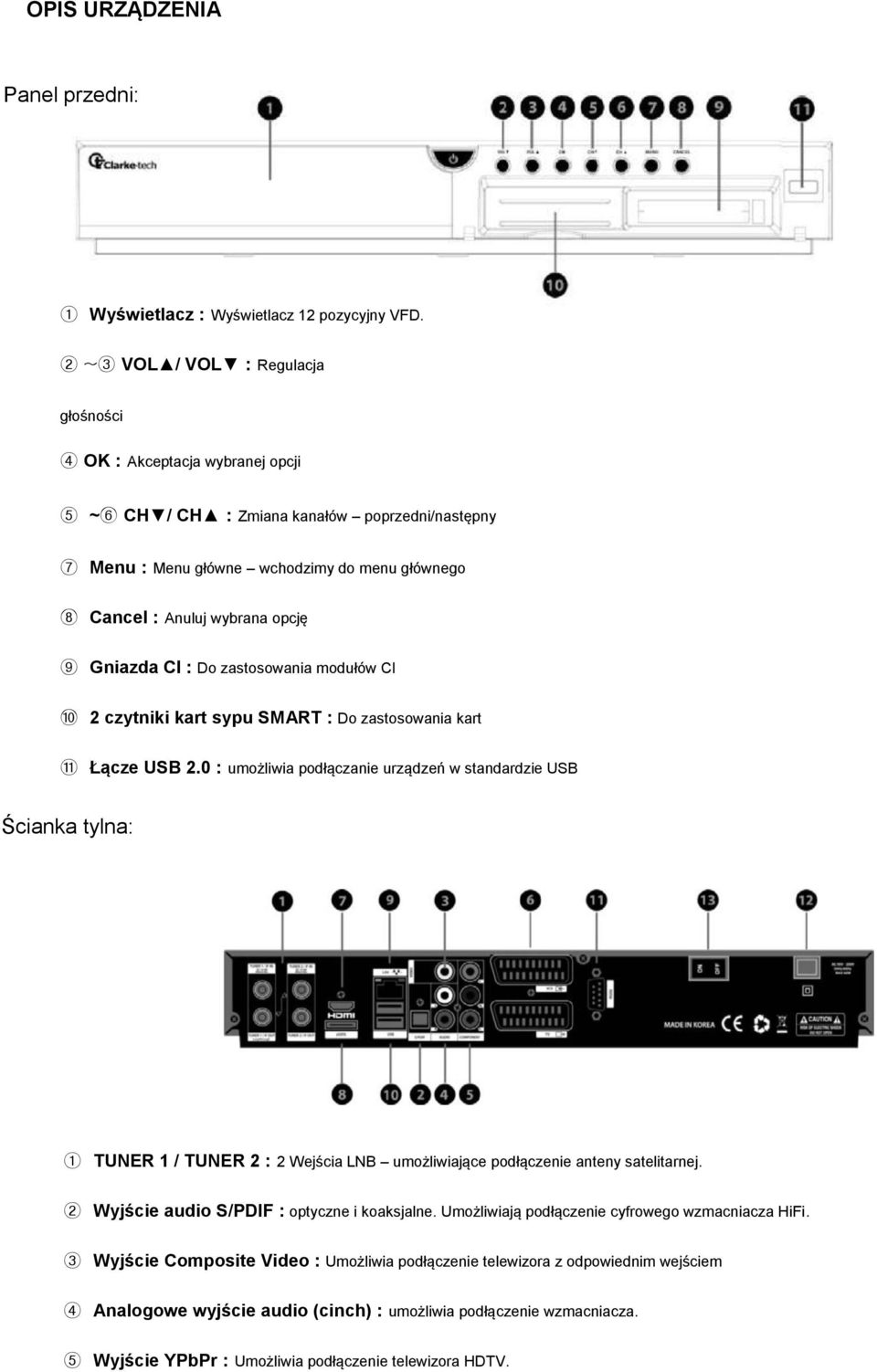

3 OPIS URZĄDZENIA Panel przedni: 1 Wyświetlacz : Wyświetlacz 12 pozycyjny VFD. 2 ~3 VOL / VOL : Regulacja głośności 4 OK : Akceptacja wybranej opcji 5 ~6 CH / CH : Zmiana kanałów poprzedni/następny 7 Menu : Menu główne wchodzimy do menu głównego 8 Cancel : Anuluj wybrana opcję 9 Gniazda CI : Do zastosowania modułów CI 10 2 czytniki kart sypu SMART : Do zastosowania kart 11 Łącze USB 2.0 : umożliwia podłączanie urządzeń w standardzie USB Ścianka tylna: 1 TUNER 1 / TUNER 2 : 2 Wejścia LNB umożliwiające podłączenie anteny satelitarnej. 2 Wyjście audio S/PDIF : optyczne i koaksjalne. Umożliwiają podłączenie cyfrowego wzmacniacza HiFi. 3 Wyjście Composite Video : Umożliwia podłączenie telewizora z odpowiednim wejściem 4 Analogowe wyjście audio (cinch) : umożliwia podłączenie wzmacniacza. 5 Wyjście YPbPr : Umożliwia podłączenie telewizora HDTV.

4 6 SCART : Wyjście / Wejście SCART VCR umożliwia podłączenie odtwarzacza DVD lub magnetowidu. 7 Wyjście HDMI : Umożliwia podłączenie telewizora HDTV. 8 Gniazdo e-sata : Umożliwia podłączenie zewnętrznego dysku twardego w standardzie e-sata. 9 Interfejs sieci Ethernet : Umożliwia podłączenie do sieci lokalnej gniazda USB : Umożliwiają podłączenie urządzeń w standardzie USB 11 Łącze serwisowe RS-232 : łącze serwisowe. 12 Przyłącze zasilania : Umożliwia podłączenie zasilania. 13 Przycisk włącz/wyłącz zasilanie : Odcina urządzenie od zasilania. URUCHOMIENIE URZĄDZENIA 1. Proszę przed włączeniem urządzenie zapoznać się uważnie z wskazówkami dotyczącymi bezpieczeństwa. 2. Proszę włożyć baterie do pilota zwracając uwagę na odpowiednią polarność. 3. Proszę połączyć urządzenie z telewizorem za pomocą kabla HDMI, YPbPr lub Scart. Jeżeli jest to możliwe, proszę używać łącza HDMI. Cyfrowa transmisja danych gwarantuje najlepszą jakość obrazu. Za pomocą znajdującego się w zestawie kabla HDMI mogą Państwo podłączyć urządzenia do wejścia HDMI telewizora. Kabel HDMI Kabel S/PDIF, YPbPr

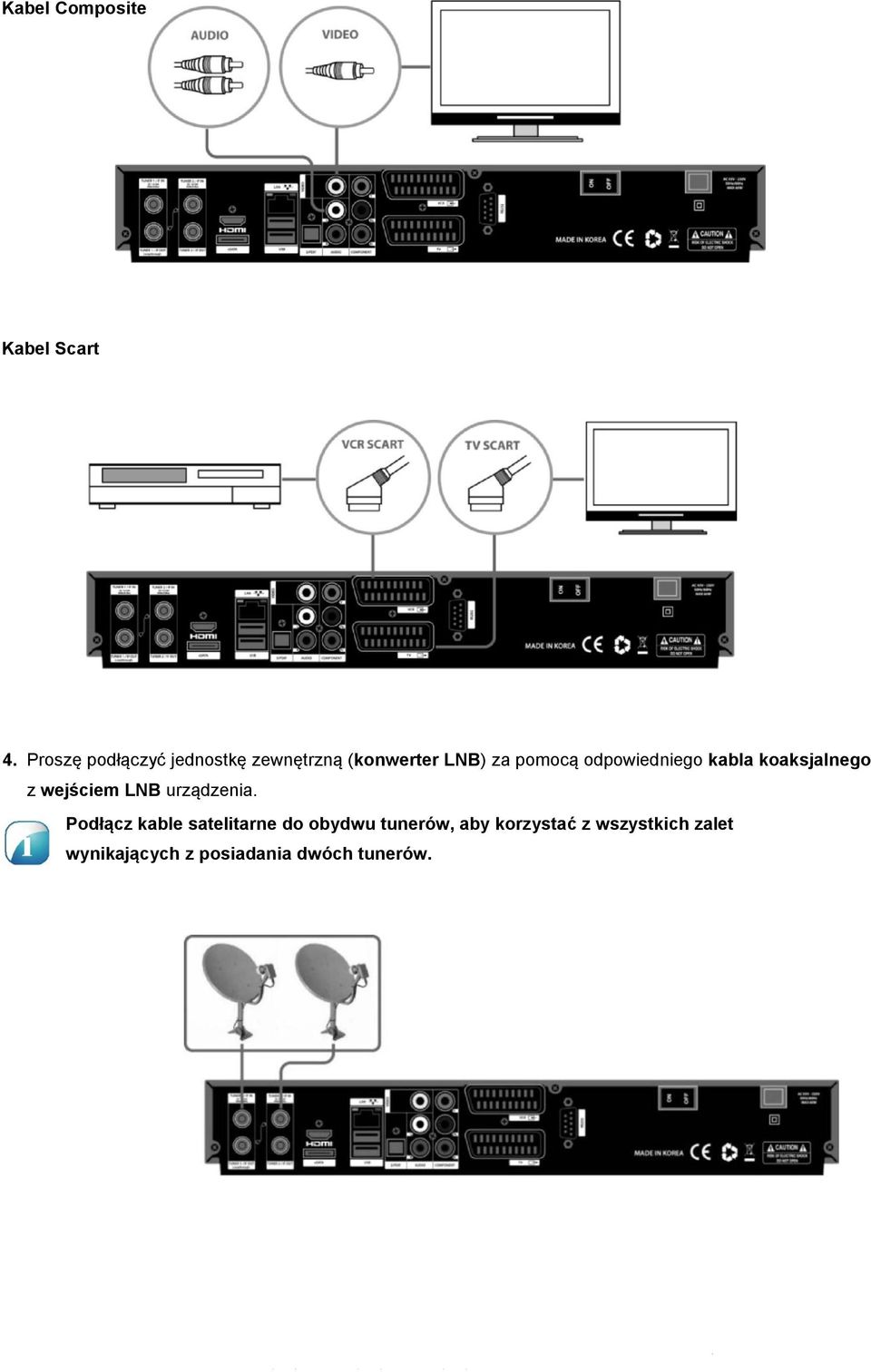

5 Kabel Composite Kabel Scart 4. Proszę podłączyć jednostkę zewnętrzną (konwerter LNB) za pomocą odpowiedniego kabla koaksjalnego z wejściem LNB urządzenia. Podłącz kable satelitarne do obydwu tunerów, aby korzystać z wszystkich zalet wynikających z posiadania dwóch tunerów.

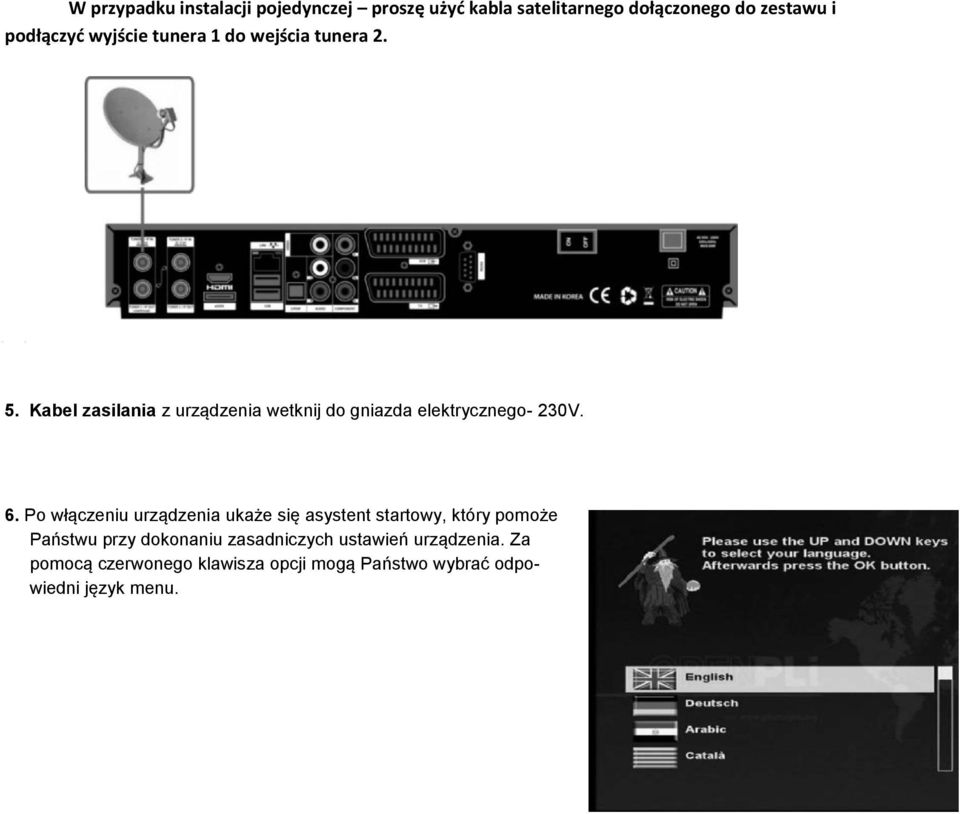

6 W przypadku instalacji pojedynczej proszę użyd kabla satelitarnego dołączonego do zestawu i podłączyd wyjście tunera 1 do wejścia tunera Kabel zasilania z urządzenia wetknij do gniazda elektrycznego- 230V. 6. Po włączeniu urządzenia ukaże się asystent startowy, który pomoże Państwu przy dokonaniu zasadniczych ustawień urządzenia. Za pomocą czerwonego klawisza opcji mogą Państwo wybrać odpowiedni język menu.
