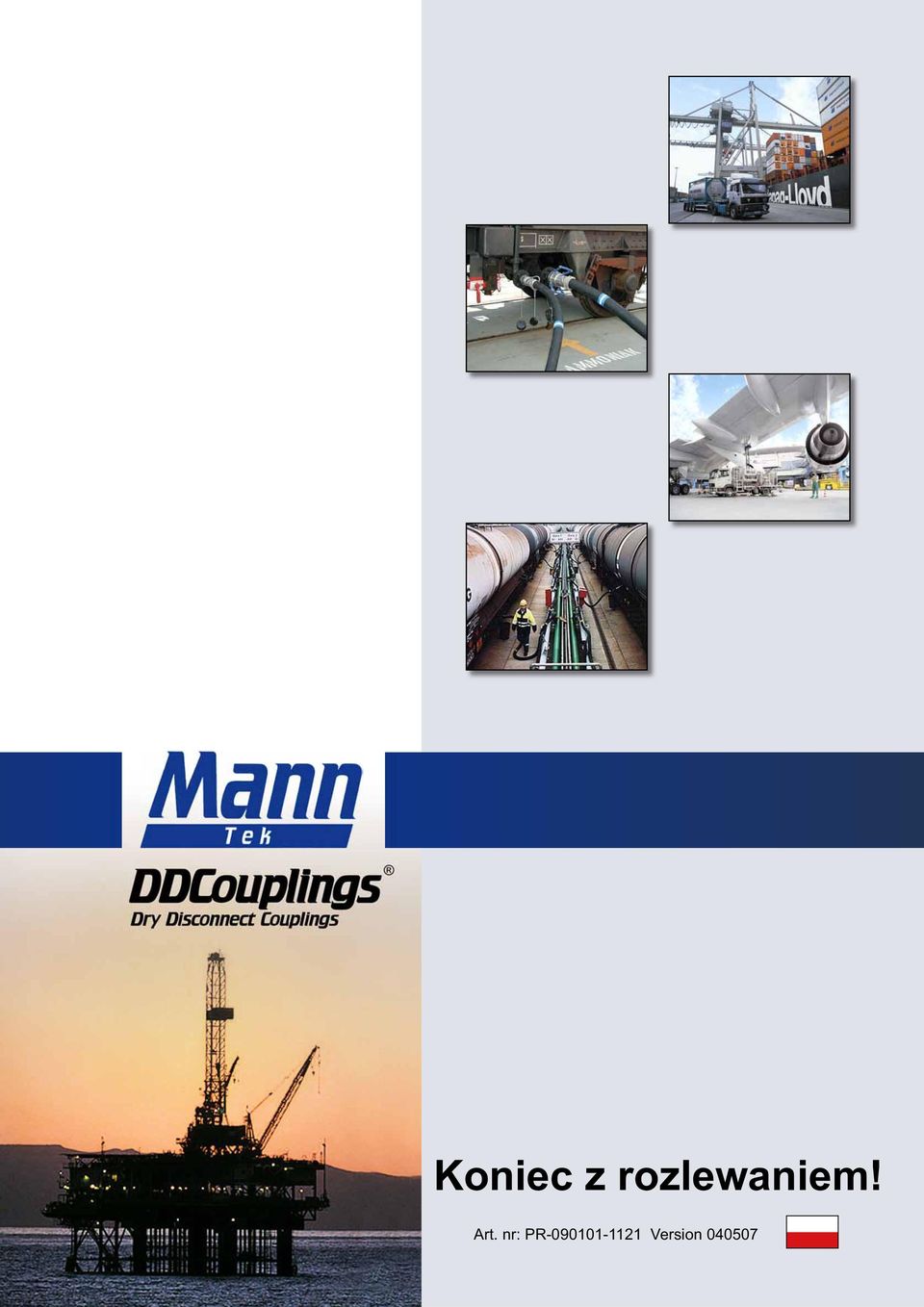

1 Koniec z rozlewaniem! Art. nr: PR Version

2 Mann Teknik AB - jest producentem złączy typu DDCouplings, czyli pełnej gamy szybkozłączy suchoodcinających umożliwiających przeładunek paliw, gazów i materiałów proszkowych z zachowaniem czystości, bezpieczeństwa i bez rozlewania. Lata doświadczeń narosłych na tak zróżnicowanym polu umożliwiły nam zbudowanie szerokiej wiedzy o faktycznych i możliwych zastosowaniach naszych złączy w wielu dziedzinach przemysłu. Nieustanne prace nad rozwijaniem i udoskonalaniem konstrukcji i parametrów pracy naszych produktów sprawiają, że w każdym momencie jesteśmy zdolni sprostać ciągłym zmianom zachodzącym w otoczeniu, dla którego są one przeznaczone. Nasze produkty znajdują zastosowanie w instalacjach na całym świecie, szczególnie tam, gdzie wykazanie się certyfi katem jest warunkiem niezbędnym. Posiadają one certyfi katy TỮV, Apragaz, Veritas, TDT oraz lokalnie wymagane atesty. Szybkozłącza suchoodcinające DDCoulings posiadają znak CE i odpowiadają standardowi NATO: STANAG 3756, a także ATOFINA SGM 2049, TUY, C. Niniejsza broszura daje wyobrażenie o naszych możliwościach w zakresie produkcji i dostaw szybkozłączy suchoodcinających DDCouplings oraz produktów pokrewnych. - koniec z rozlewaniem!

3 - koniec z rozlewaniem! Złącza fi rmy Mann-Tek należy stosować w punktach przesyłu/ przeładunku płynów, gazów lub materiałów proszkowych, których rozlanie może być kosztowne i niebezpieczne. Są szczególnie potrzebne w miejscach o zerowej tolerancji na wycieki, kiedy produkt: jest niezwykle cenny wymaga zastosowania kosztownych metod dla ochrony środowiska i ewentualnego usunięcia wycieku jest drogi w regeneracji lub utylizacji jest niebezpieczny dla środowiska może nieść zagrożenie zdrowia łatwo wycieka i jest podatny na straty Złącza DDCouplings są zaprojektowane tak, by szybko i bez rozlewania łączyć i rozłączać węże i rurociągi. Stosują je producenci tuszy, klejów, kwasów tłuszczowych, farmaceutyków, mydeł w płynie, ropy naftowej, substancji chemicznych, środków rolniczych, a także szerokiej gamy pospolitych kwasów żrących i substancji specjalnego przeznaczenia.

4 Jak to działa funkcja łączenia Zasada działania jest identyczna dla wszystkich rozmiarów szybkozłączy suchoodcinających DDCouplings. Aby rozłączyć Przekręć i pociągnij rozłączone nie ma wycieku Aby połączyć Wciśnij i przekręć złącze gotowe pełen przepływ Niezawodne kombinacje materiałów Złącza są zbudowane i zaprojektowane, by zachować odporność na przepływające przez nie media. Dlatego wszystkie złącza DDCouplings są oferowane w oparciu o konkretne zastosowanie każdego z nich, zapewniając wykonanie korpusu z odpowiednich materiałów i części ruchome w otworze wolnych od obcych, nieodpornych metali. z nierdzewnej stali Wszystkie części zwilżane ze stali nierdzewnej / Hastelloy. Typowe zastosowania: Przemysł chemiczny Przemysł farmaceutyczny Przesył ścieków z PEEK / Hastelloy Wszystkie części zwilżane z PEEK / stali Hastelloy. Typowe zastosowania: Kwas chlorowodorowy hydrochlorid z mosiądzu / brązu Wszystkie części zwilżane z mosiądzu / brązu i nierdzewnej stali. Typowe zastosowania: Tankowanie na morzu Przewóz benzyny ze stali Hastelloy Wszystkie części zwilżane ze stali Hastelloy. Typowe zastosowania: Kwas chlorowodorowy hydrochlorid z aluminium Wszystkie części zwilżane z aluminium i nierdzewnej stali. Typowe zastosowania: Zastosowanie wojskowe przewóz benzyny paliwo lotnicze z innych materiałów Inne materiały dostępne na życzenie.

5 Unikalny projekt ma kilka zalet Łatwość obsługi Wciśnij i przekręć przepływ otwarty. Przekręć i pociągnij przepływ zamknięty Oszczędność czasu Nie ma potrzeby usuwać pozostałości medium z węża czy rurociągu. Ekonomiczność Nie ma strat, ani wycieków przy łączeniu i rozłączaniu. Bezpieczeństwo zawór pozostanie zamknięty, dopóki złącze nie zostanie założone. Ekologiczność Wyeliminowane przypadkowe wycieki. Niezawodność Nie ma strat, ani wycieków przy łączeniu i rozłączaniu. Przekrój, wersja z nierdzewnej stali Część zbiornikowa wyposażona jest jednocześnie w wewnętrzny gwint BSP i płaskie, uszczelnione wykończenie. Pozwala to na wykorzystanie pełnej długości gwintu do mocowania części nakręcanych. Dostępna jest również z kołnierzem, stożkowym wewnętrznym gwintem NPT i gwintem S60X6 Łożysko tefl onowe między trzonem, a prowadnikiem tłoka dla wyeliminowania ryzyka zatarcia. Części wewnętrzne z nierdzewnej stali AISI 316. Stożkowe gniazdo zaworu dla wyeliminowania ryzyka wystrzelenia tłoka przy ekstremalnych ciśnieniach. Wałeczki ze stali Hastelloy C 276 na trzonie z nierdzewnej stali dla zminimalizowania ryzyka zatarcia. Tefl on jest zarejestrowanym znakiem handlowym fi rmy DuPont. Pierścień ochronny z gumy odpornej na warunki zewnętrzne, zachowuje przewodnictwo elektryczne Nitowany sworzeń tłoka minimalizuje ryzyko awarii przyekstremalnym ciśnieniu. Łożyska kulkowe z nierdzewnej stali. Tefl onowe łożyska między tarczą, a prowadnikiem tłoka dla wyeliminowania ryzyka zatarcia. Czop wału ze stali Hastelloy C 276 w osłonie z tefl onu dla wyeliminowania ryzyka zatarcia. Część wężowa wyposażona równolegle w wewnętrzny gwint BSP oraz płaskie uszczelnione wykończenie. Pozwala to na wykorzystanie pełnej długości gwintu do mocowania części nakręcanych. Dostępna również z kołnierzem, stożkowym gwintem wewnętrznym NPT i gwintem S60X6.

6 Obszary zastosowań Szybkozłącza suchoodcinające DDCouplings firmy Mann-Tek znajdują szerokie i różnorodne zastosowania, od napełniania zbiorników do bunkrowania paliwa lotniczego. Ropa naftowa i chemikalia przeładunki masowe napełnianie zbiorników od góry i od dołu przesył rękawem wymiana przez kolektory komponowanie bunkrowanie obsługa wagonów kolejowych farby i tusze transport wewnętrzny w procesie produkcyjnym tankowanie lokomotyw Operacje na morzu przesył z burty na ląd przesył z burty na burtę przesył z burty na platformę dostawa urobku wymiana gazów z odwiertów tankowanie na morzu wymiana poprzez kolektory na statkach tymczasowa instalacja wentylacyjna platform Zastosowania specjalistyczne przesył materiałów proszkowych (wyłącznie drobne, nie-cierne) chłodziwo jądrowe i gaz bunkrowanie paliwa w lotnictwie gaz ziemny gotowe produkty piwowarskie podawanie karmy zwierzęcej obsługa kontenerów IBC przesył niebezpiecznych odpadów podawanie wsadu w przemyśle farmaceutycznym przesył asfaltu ISO projekty modernizacyjne i nowe tankowanie samochodów wyścigowych

7 Gama szybkozłączy Rozmiary: Złącza są dostępne w rozmiarach od ¾ (DN 20) do 4 (DN 100) z gwintami BSP, NPT i S60X6. Inne gwinty dostępne na życzenie. Część zbiornikowa jest również dostępna ze złączem kołnierzowym (DIN, ASA, TW, TTMA, EN : 2001). Materiały: aluminium, mosiądz/brąz, stal nierdzewna, Hastelloy C i PEEK. Inne materiały na życzenie. Uszczelnienia: FPM (Viton ), EPDM, Chemraz, Kalrez, NBR (nitryl). Inne materiały na życzenie. Ciśnienie robocze: PN 10 - PN 25. Kodowanie pozwala unikać mieszania produktów: Aby uniknąć skażenia produktu wskutek podłączenia części wężowej do niewłaściwej części zbiornikowej, dostępne są kodowane wersje części wężowych i zbiornikowych. Każda część ma kilka określonych pozycji wskazanych kodowym numerem części zgodnie z rozmiarem złącza. Wymienność: Kompatybilność z innymi istniejącymi markami odpowiadającymi standardom: NATO STANAG 3756 oraz ATOFINA SGM 2049, TUY, C. Modele specjalne: Z wbudowaną szybkozłączką, nadmiarowym zaworem ciśnieniowym, itp. na życzenie.

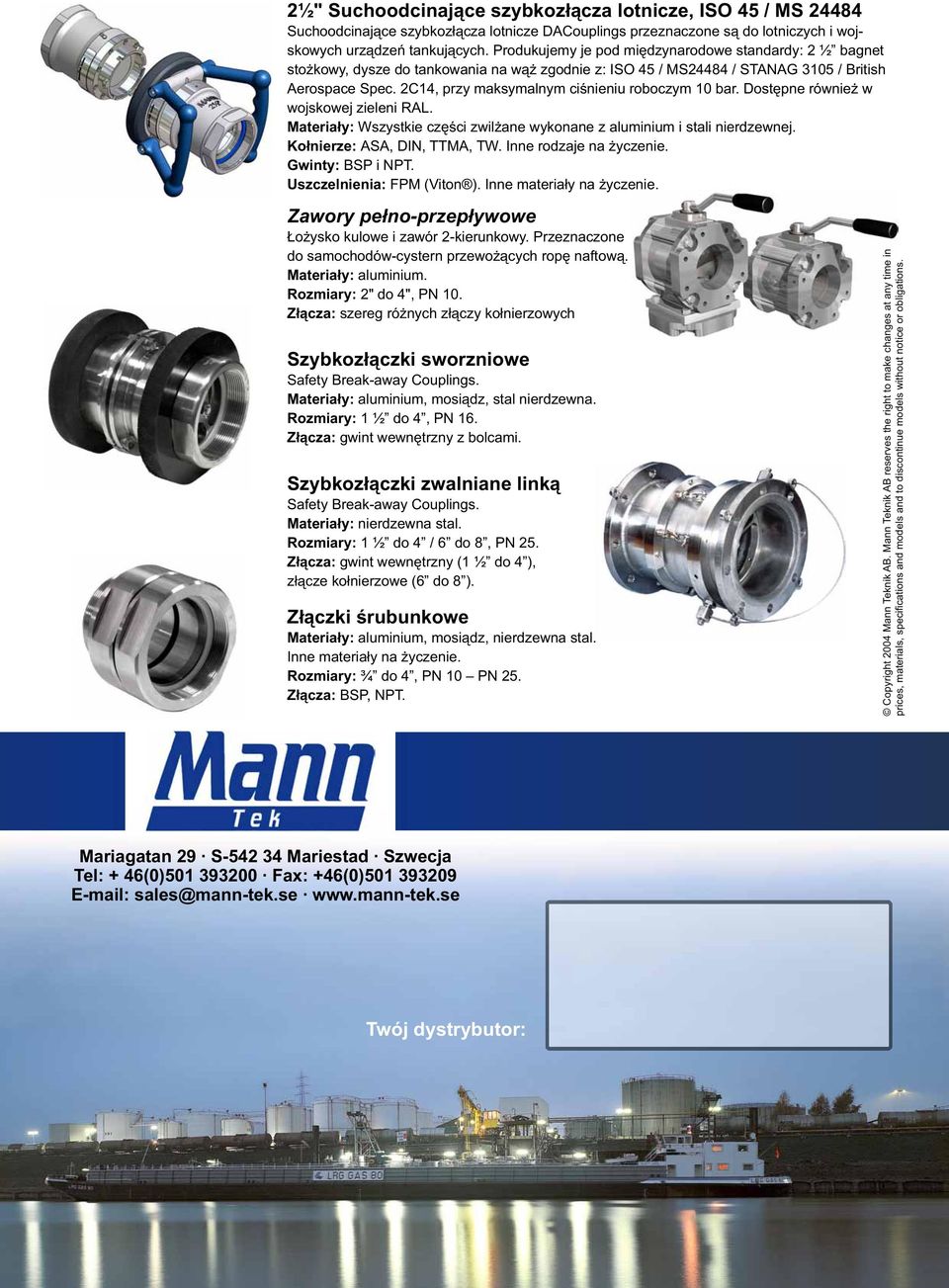

8 2½" Suchoodcinające szybkozłącza lotnicze, ISO 45 / MS Suchoodcinające szybkozłącza lotnicze DACouplings przeznaczone są do lotniczych i wojskowych urządzeń tankujących. Produkujemy je pod międzynarodowe standardy: 2 ½ bagnet stożkowy, dysze do tankowania na wąż zgodnie z: ISO 45 / MS24484 / STANAG 3105 / British Aerospace Spec. 2C14, przy maksymalnym ciśnieniu roboczym 10 bar. Dostępne również w wojskowej zieleni RAL. Materiały: Wszystkie części zwilżane wykonane z aluminium i stali nierdzewnej. Kołnierze: ASA, DIN, TTMA, TW. Inne rodzaje na życzenie. Gwinty: BSP i NPT. Uszczelnienia: FPM (Viton ). Inne materiały na życzenie. Zawory pełno-przepływowe Łożysko kulowe i zawór 2-kierunkowy. Przeznaczone do samochodów-cystern przewożących ropę naftową. Materiały: aluminium. Rozmiary: 2" do 4", PN 10. Złącza: szereg różnych złączy kołnierzowych Szybkozłączki sworzniowe Safety Break-away Couplings. Materiały: aluminium, mosiądz, stal nierdzewna. Rozmiary: 1 ½ do 4, PN 16. Złącza: gwint wewnętrzny z bolcami. Szybkozłączki zwalniane linką Safety Break-away Couplings. Materiały: nierdzewna stal. Rozmiary: 1 ½ do 4 / 6 do 8, PN 25. Złącza: gwint wewnętrzny (1 ½ do 4 ), złącze kołnierzowe (6 do 8 ). Złączki śrubunkowe Materiały: aluminium, mosiądz, nierdzewna stal. Inne materiały na życzenie. Rozmiary: ¾ do 4, PN 10 PN 25. Złącza: BSP, NPT. Copyright 2004 Mann Teknik AB. Mann Teknik AB reserves the right to make changes at any time in prices, materials, specifi cations and models and to discontinue models without notice or obligations. Mariagatan 29 S Mariestad Szwecja Tel: + 46(0) Fax: +46(0) sales@mann-tek.se Twój dystrybutor:
