Supertrik CeraFusion. Dyfuzja zamiast polerowania.

Transkrypt

1 Supertrik CeraFusion. Dyfuzja zamiast polerowania.

2 Produkty wymienione i określenia użyte w tekście są częściowo chronione prawem marki, prawem patentowym i prawem autorskim. Nawet wtedy, gdy nie została zamieszczona specjalna uwaga wzgl. znak, nie należy liczyć się z tym, że nie istnieje ochrona prawna. Dzieło to jest chronione prawem autorskim. Wszystkie prawa zastrzeżone, również w odniesieniu do tłumaczenia, przedruku i powielania także fragmentów. Bez uzyskania pisemnej zgody wydawcy żadna część dzieła nie może być w jakiejkolwiek formie (fotokopia, mikrofilm lub innym sposobem) reprodukowana albo przetwarzana za pomocą systemów elektronicznych. Zastrzega się możliwość zmiany produktu, koloru oraz wystąpienia błędów drukarskich. Stan: wrzesień 2015

3 CeraFusion 3 Przeźroczysty krzemian litu przeznaczony dla uzupełnień monolitycznych z tlenku cyrkonu. Pierwsze przezierne licowanie z krzemianu litu CeraFusion do spryskiwania firmy Komet to innowacyjne rozwiązanie dla Twojego laboratorium protetycznego. Wystarczy spryskać uzupełnienie i umieścić w piecu do wypalania ceramiki w temperaturze 920 C, CeraFusion wnika w monolityczne uzupełnienie z ZrO 2. Rezygnacja z czasochłonnego polerowania i glazurowania.

4 4 CeraFusion Proste użytkowanie. Doskonałe wyniki. CeraFusion zapewnia optymalne połączenie: dzięki dwóm materiałom, które tworzą razem harmonijną całość. Łatwy w użyciu, dający doskonałe wyniki. Przezierny krzemian litu nie ma wpływu na odcień ZrO 2. Wręcz przeciwnie: znajdujący się pod spodem kolor tlenku cyrkonu staje się bardziej intensywny. W przypadku równomiernego nałożenia grubość warstwy wynosi około 8 µm. Dyfuzja sięga na głębokość około 2 µm. Nie należy zatem obawiać się podniesienia wysokości zwarcia. Zalety: Idealny dla uzupełnień monolitycznych w postaci koron i mostów z ZrO 2 Doskonałe połączenie z ZrO 2 Brak odprysków w glazurze Powierzchnia jednolita, pozbawiona porów już po pierwszym napaleniu Oszczędność czasu, opłacalność i wysoka jakość Nie zapływa do bruzd Wskazówka: Należy uwzględnić grubość warstwy w CAD i ustalić zwarcie bez punktów kontaktowych wielkości 0,01-0,02 mm. CEFU01

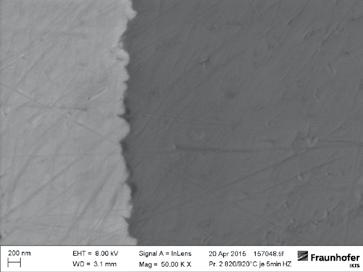

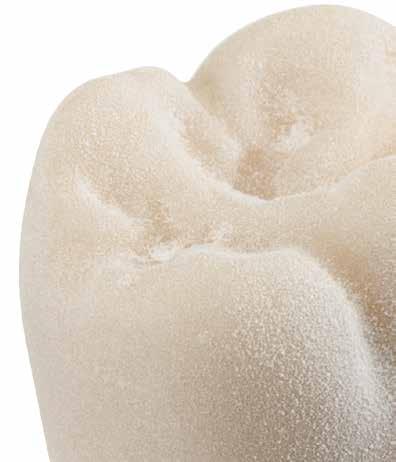

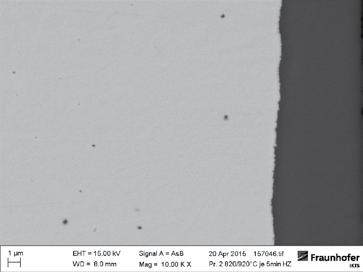

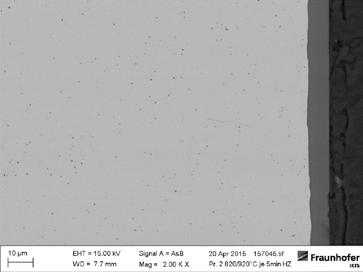

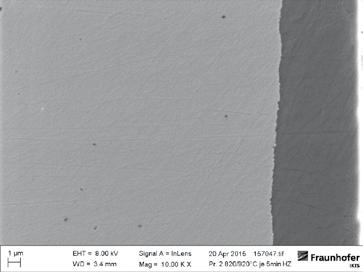

5 CeraFusion 5 Dyfuzja. Udowodniona po mikroskopem Linescan Diagramm próba 2 linia 4 Zdjęcia FEREM IKTS Fraunhofer ZAF Ma-% Punkty pomiarowe (50 MP = 1,5 μm) Nak AIK SiK ZrL NbL W miejscu przejścia między podbudową ZrO 2 (jasny obszar) a CeraFusion (ciemny obszar) - nagromadzenie Zr i zmniejszenie Si (około 2-3 µm) w obszarze licowania. Porównanie powierzchni ZrO 2 po opracowaniu [ 500 x ] po synteryzacji po wypolerowaniu po nałożeniu CeraFusion

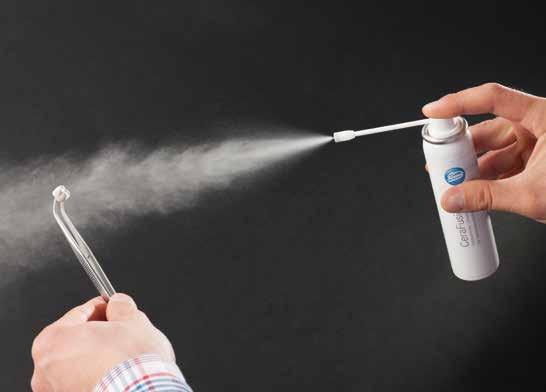

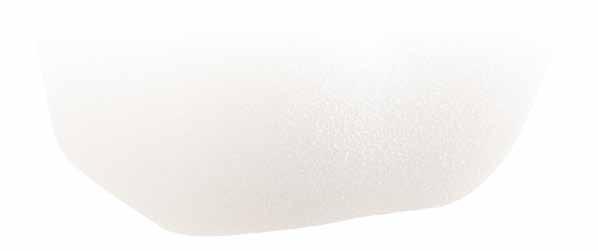

6 6 CeraFusion Instrukcja stosowania. Spryskać. Wypalić. Gotowe. [ bez farb ] [ z farbami ] Nałożenie CeraFusion Nałożyć warstwę CeraFusion o jednolitej grubości tak, aby korona pokryła się warstwą proszku w kolorze białym. 1. Nałożenie CeraFusion Nałożyć pierwszą bardzo cienką warstwę CeraFusion, stanowiącą pewnego rodzaju podkład. Wypalenie Koronę umieścić w piecu do ceramiki zgodnie z parametrami napalania podanymi w instrukcji (temperatura końcowa 920 C). 1.Wypalenie Koronę wypalić w piecu do ceramiki zgodnie z parametrami wypalania zawartymi w instrukcji (temperatura końcowa 920 C). Gotowe. Zalecenia dotyczące wypalania Czas zamykania Temperatura gotowości Przyrost temperatury Temperatura wypalania Czas utrzymania Przyrost temperatury S min B C t1 C/min. t1 C/min. H1 min. t2 C/min Temperatura wypalania Czas utrzymania Schładzanie powolne Szybkość schładzania Próżnia 1 t2 C H2 min L C/min. tl C/min. 400 C 920 +/- 10 C 5 tak w zależności od wielkości podbudowy 30% Nałożenie farb + 2. nałożenie CeraFusion Po wypaleniu koronę należy schłodzić, a następnie nałożyć farbę o wysokiej topliwości w celu indywidualizacji (np. farby firmy Shofu). Farbę należy następnie pokryć sprayem CeraFusion. 2. Wypalenie Ponownie wypalić koronę zgodnie z parametrami wypalania znajdującymi się w instrukcji (temperatura końcowa 920 C). Gotowe.

7 CeraFusion 7 Krzemian litu spotyka ZrO 2. Doskonałe połączenie. Technik dentystyczny Klaus Haake z Nienburga: Przekonuje mnie szybkie i proste stosowanie. W ten sposób uzyskujemy doskonałą jednolitą i gładką powierzchnię, jakiej nie da się uzyskać przy pomocy żadnej glazury. Technik dentystyczny Annina Kiencke z Kilonii: Najbardziej podoba mi się jednolita powierzchnia. Struktura powierzchni zostaje całkowicie zachowana, a korona zyskuje piękny połysk. Nic się nie rozmazuje. Rzeczywiście super! Mistrz techniki dentystycznej Antonio Marino, z Dreieich: Doskonała, pierwszej klasy powierzchnia, która powstaje na powierzchni korony bezpośrednio po wypaleniu. Dzięki temu mogę rzeczywiście zaoszczędzić mnóstwo czasu.

8 Komet Dental Gebr. Brasseler GmbH & Co. KG Trophagener Weg Lemgo Postfach Lemgo Germany Export: Telefon +49 (0) Telefax +49 (0) E V10/$ / V1
