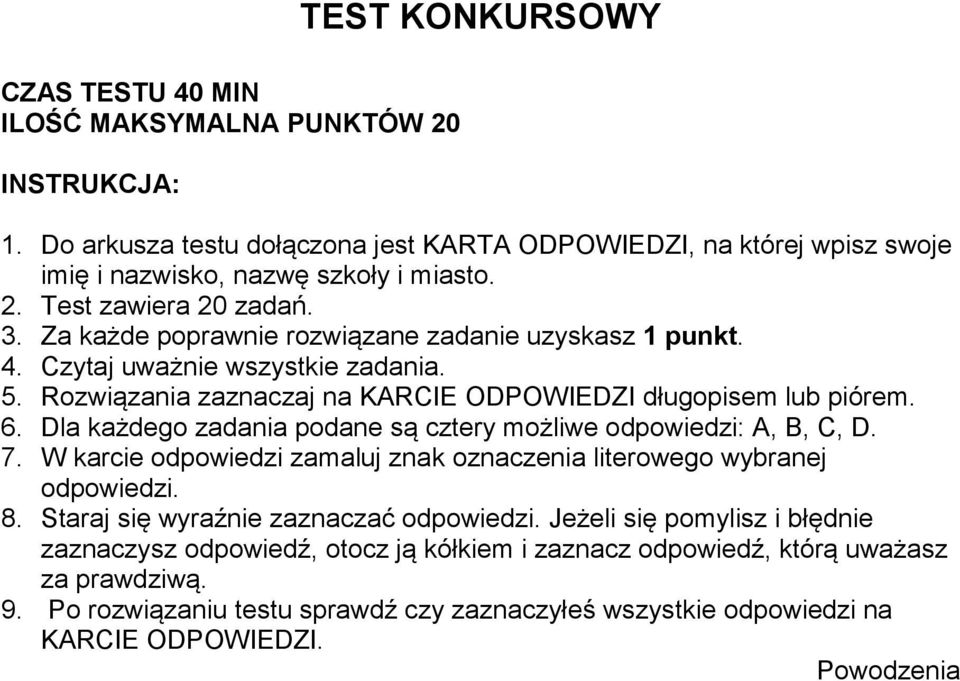

1 CZAS TESTU 40 MIN ILOŚĆ MAKSYMALNA PUNKTÓW 20 INSTRUKCJA: TEST KONKURSOWY 1. Do arkusza testu dołączona jest KARTA ODPOWIEDZI, na której wpisz swoje imię i nazwisko, nazwę szkoły i miasto. 2. Test zawiera 20 zadań. 3. Za każde poprawnie rozwiązane zadanie uzyskasz 1 punkt. 4. Czytaj uważnie wszystkie zadania. 5. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem. 6. Dla każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, D. 7. W karcie odpowiedzi zamaluj znak oznaczenia literowego wybranej odpowiedzi. 8. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za prawdziwą. 9. Po rozwiązaniu testu sprawdź czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI. Powodzenia

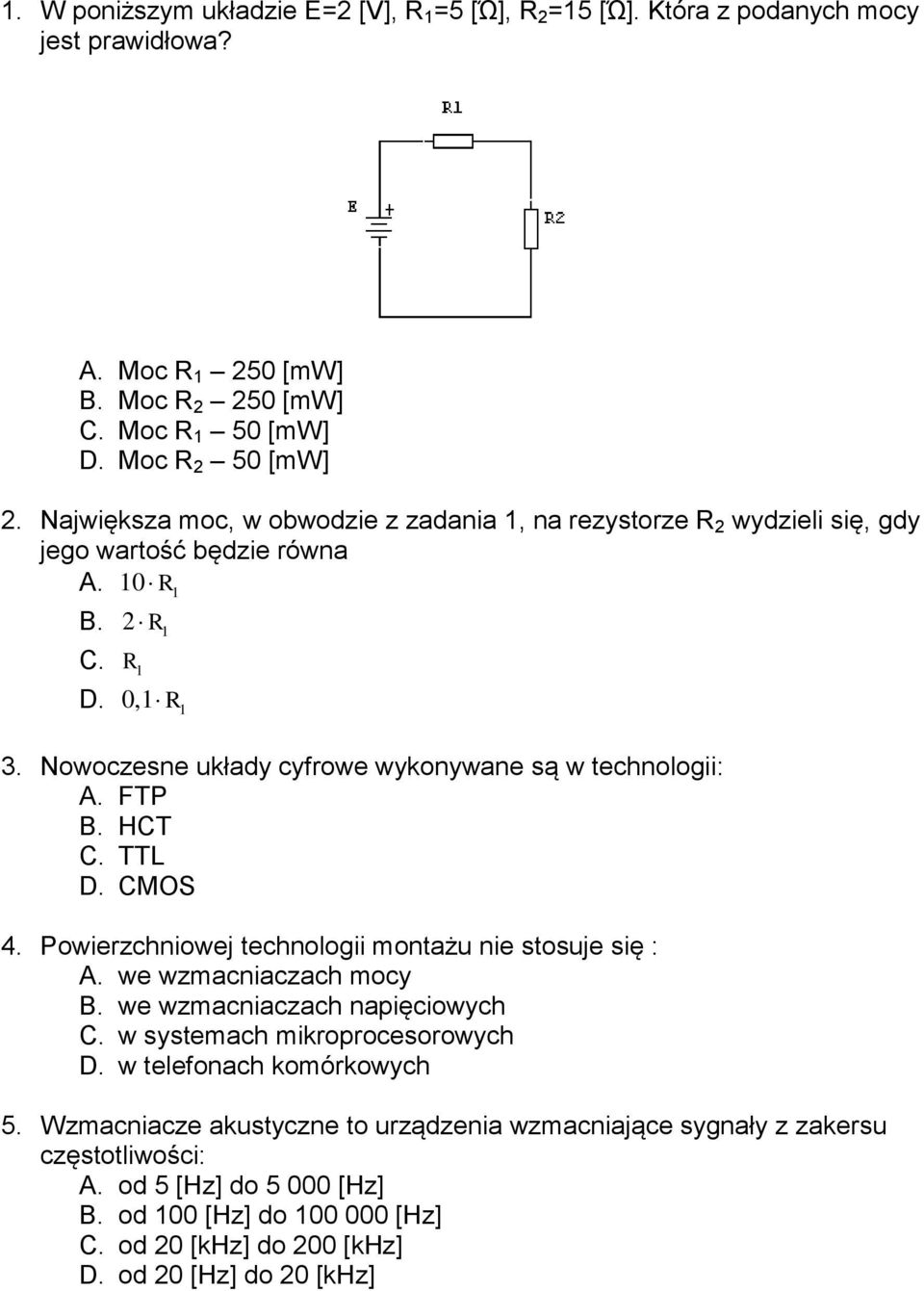

2 1. W poniższym układzie E=2 [V], R 1 =5 [Ώ], R 2 =15 [Ώ]. Która z podanych mocy jest prawidłowa? A. Moc R [mw] B. Moc R [mw] C. Moc R 1 50 [mw] D. Moc R 2 50 [mw] 2. Największa moc, w obwodzie z zadania 1, na rezystorze R 2 wydzieli się, gdy jego wartość będzie równa A. 10 R1 B. 2 R1 C. R 1 D. 0,1 R1 3. Nowoczesne układy cyfrowe wykonywane są w technologii: A. FTP B. HCT C. TTL D. CMOS 4. Powierzchniowej technologii montażu nie stosuje się : A. we wzmacniaczach mocy B. we wzmacniaczach napięciowych C. w systemach mikroprocesorowych D. w telefonach komórkowych 5. Wzmacniacze akustyczne to urządzenia wzmacniające sygnały z zakersu częstotliwości: A. od 5 [Hz] do [Hz] B. od 100 [Hz] do [Hz] C. od 20 [khz] do 200 [khz] D. od 20 [Hz] do 20 [khz]

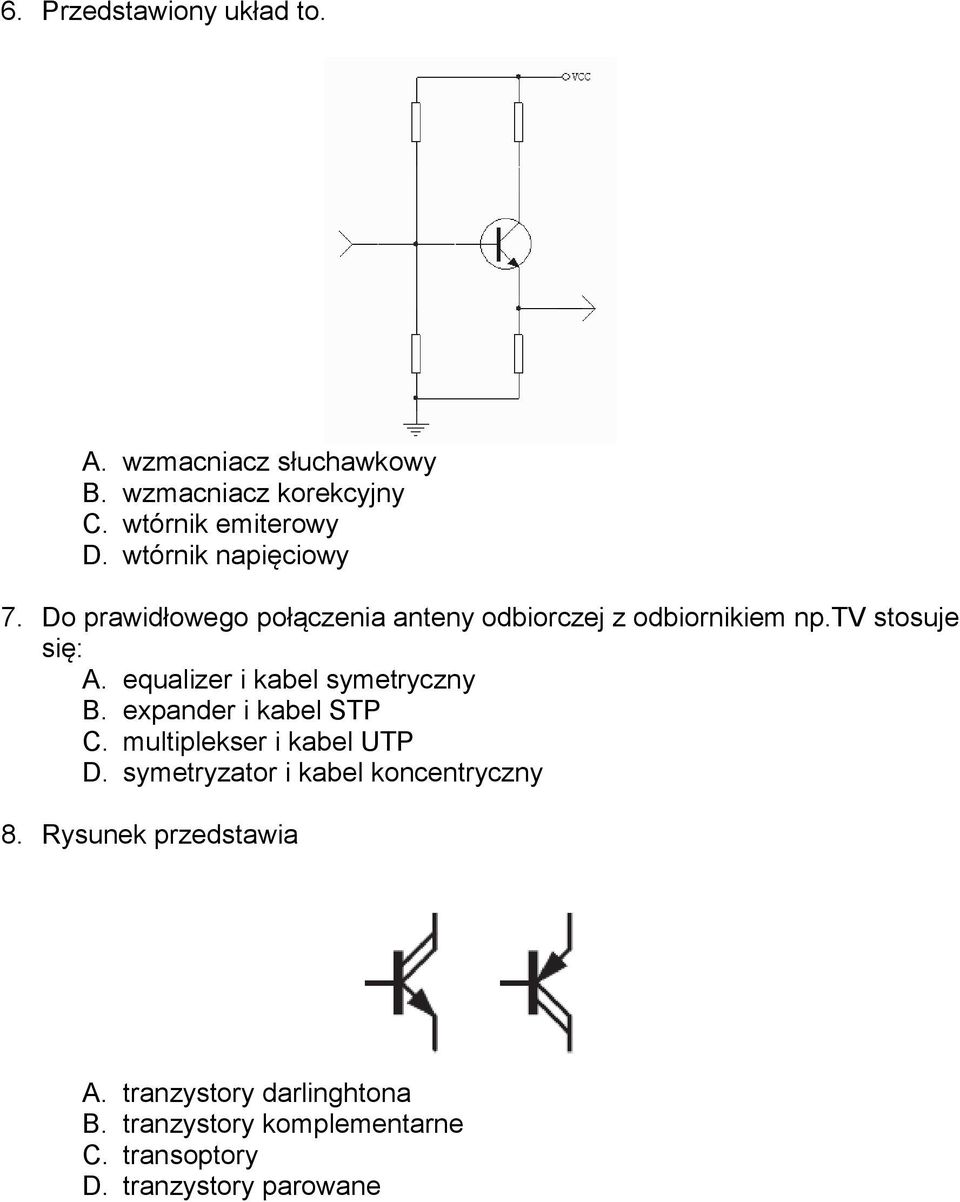

3 6. Przedstawiony układ to. A. wzmacniacz słuchawkowy B. wzmacniacz korekcyjny C. wtórnik emiterowy D. wtórnik napięciowy 7. Do prawidłowego połączenia anteny odbiorczej z odbiornikiem np.tv stosuje się: A. equalizer i kabel symetryczny B. expander i kabel STP C. multiplekser i kabel UTP D. symetryzator i kabel koncentryczny 8. Rysunek przedstawia A. tranzystory darlinghtona B. tranzystory komplementarne C. transoptory D. tranzystory parowane

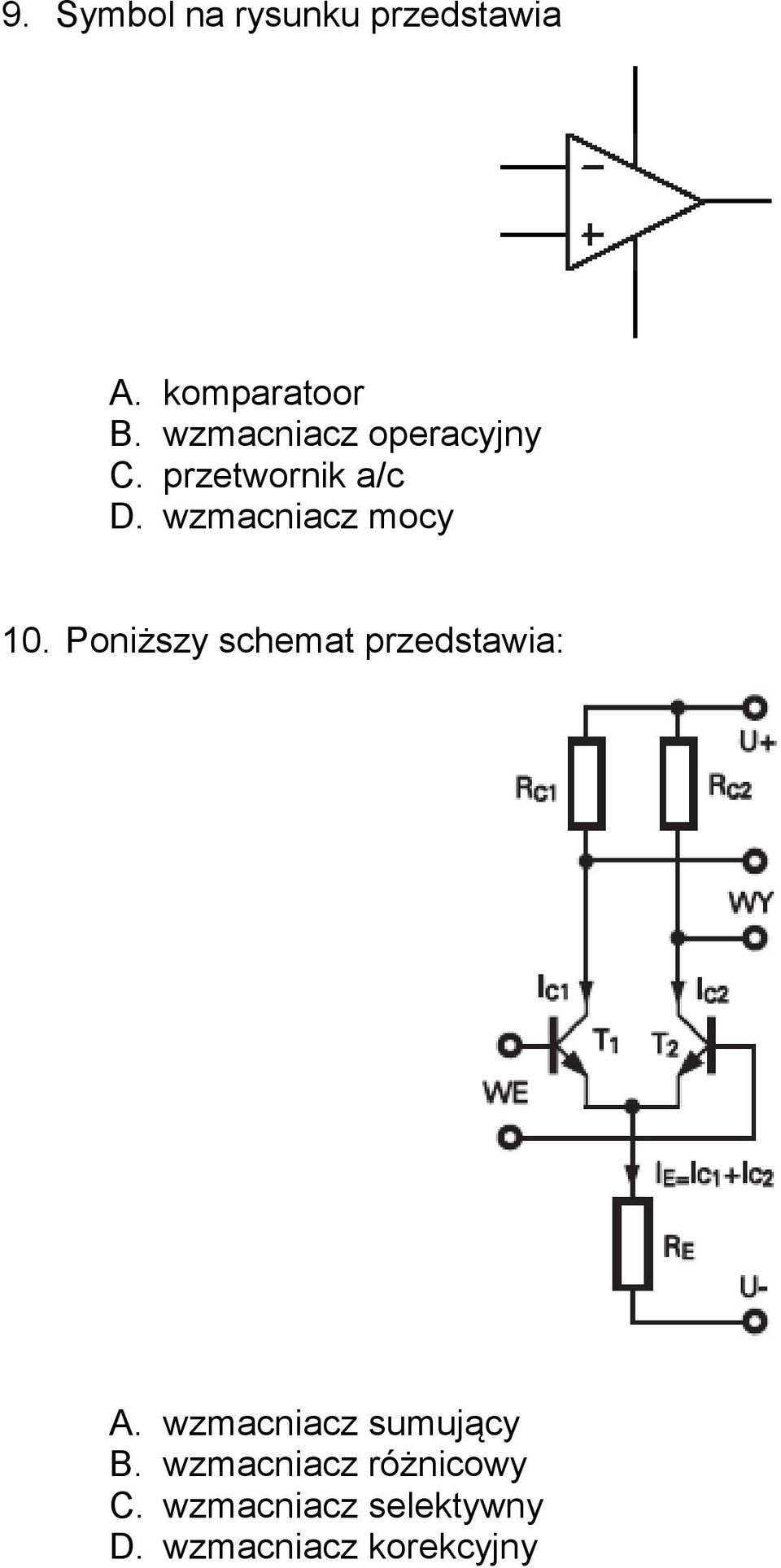

4 9. Symbol na rysunku przedstawia A. komparatoor B. wzmacniacz operacyjny C. przetwornik a/c D. wzmacniacz mocy 10. Poniższy schemat przedstawia: A. wzmacniacz sumujący B. wzmacniacz różnicowy C. wzmacniacz selektywny D. wzmacniacz korekcyjny

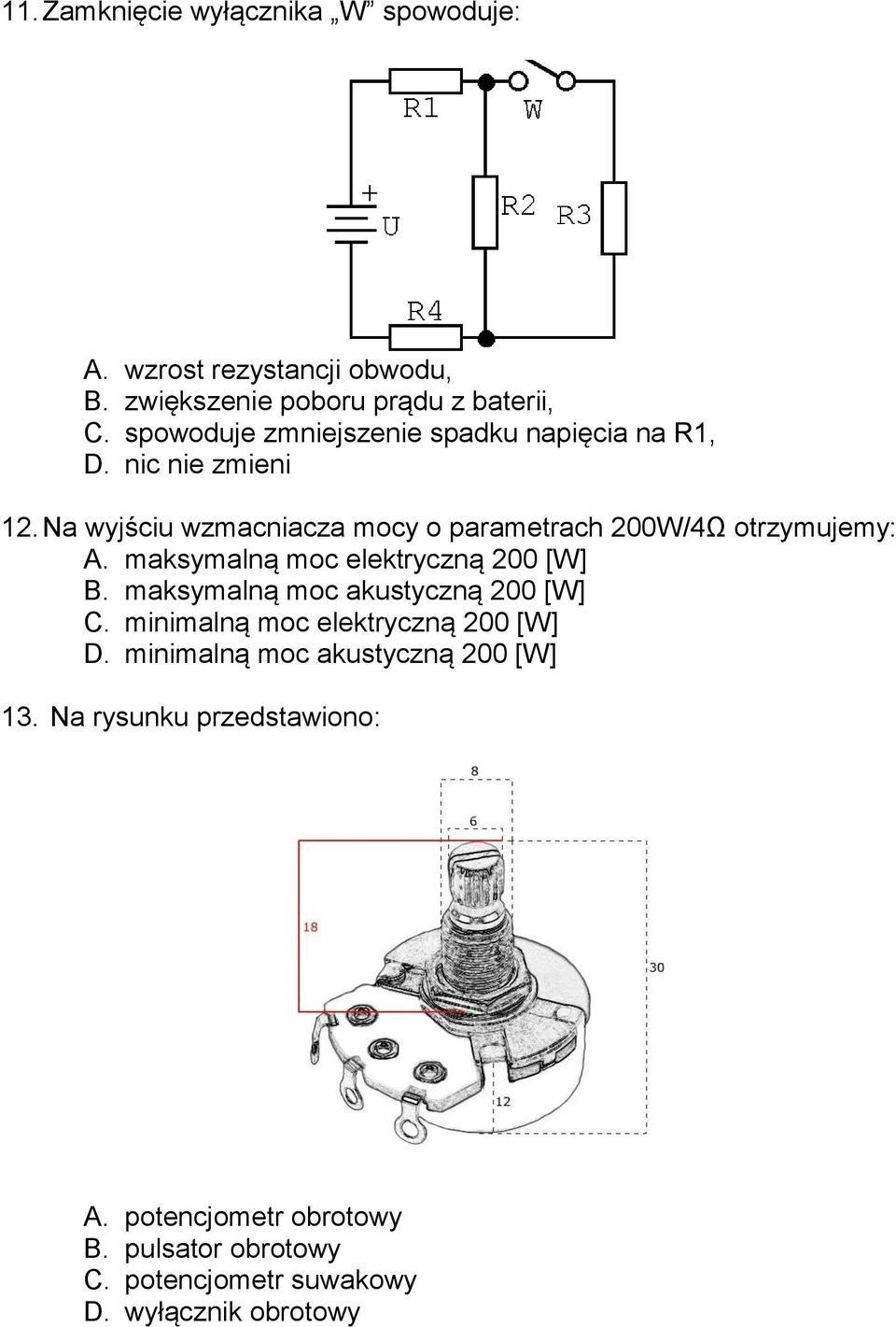

5 11. Zamknięcie wyłącznika W spowoduje: A. wzrost rezystancji obwodu, B. zwiększenie poboru prądu z baterii, C. spowoduje zmniejszenie spadku napięcia na R1, D. nic nie zmieni 12. Na wyjściu wzmacniacza mocy o parametrach 200W/4Ω otrzymujemy: A. maksymalną moc elektryczną 200 [W] B. maksymalną moc akustyczną 200 [W] C. minimalną moc elektryczną 200 [W] D. minimalną moc akustyczną 200 [W] 13. Na rysunku przedstawiono: A. potencjometr obrotowy B. pulsator obrotowy C. potencjometr suwakowy D. wyłącznik obrotowy

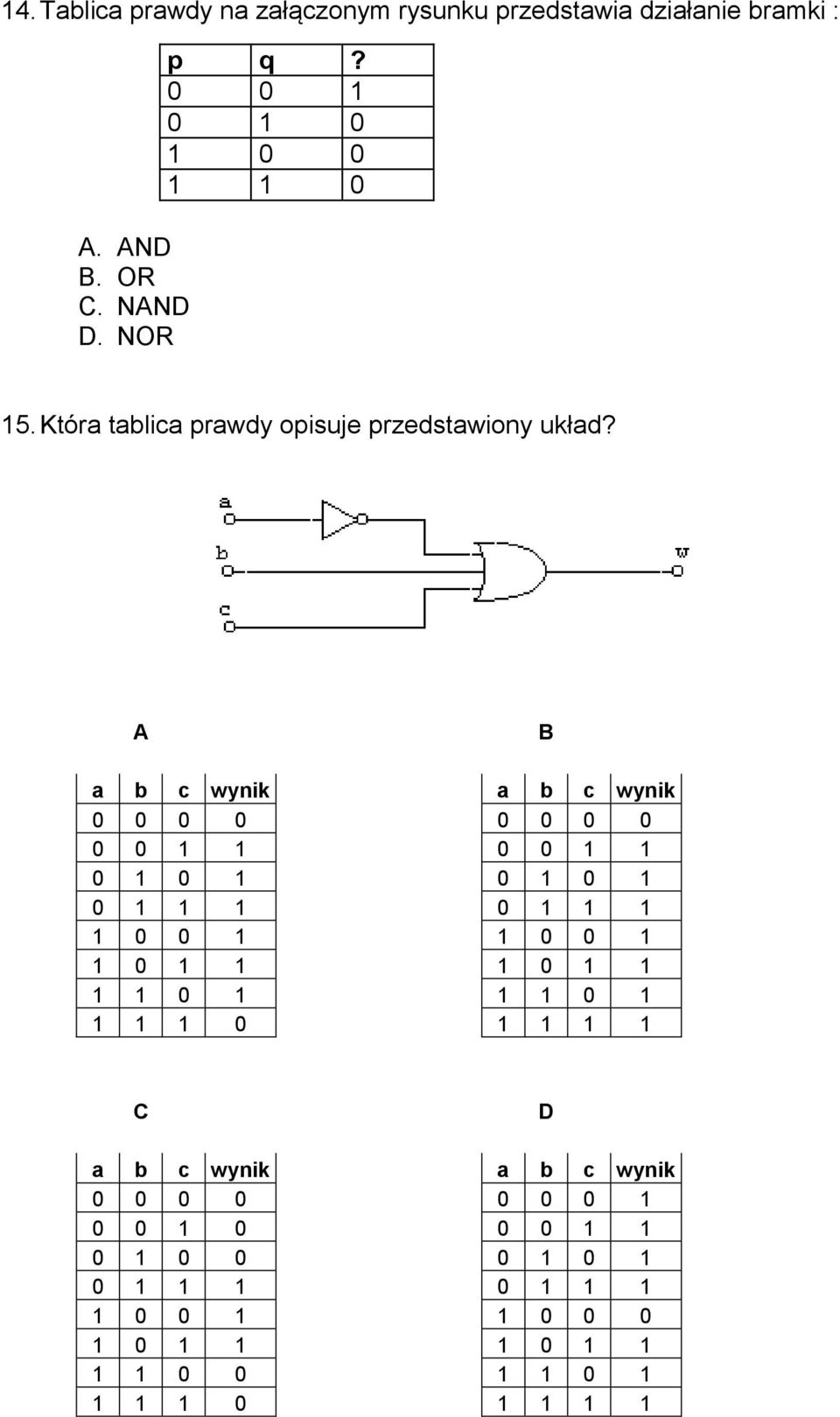

6 14. Tablica prawdy na załączonym rysunku przedstawia działanie bramki : A. AND B. OR C. NAND D. NOR p q? Która tablica prawdy opisuje przedstawiony układ? A B a b c wynik a b c wynik C D a b c wynik a b c wynik

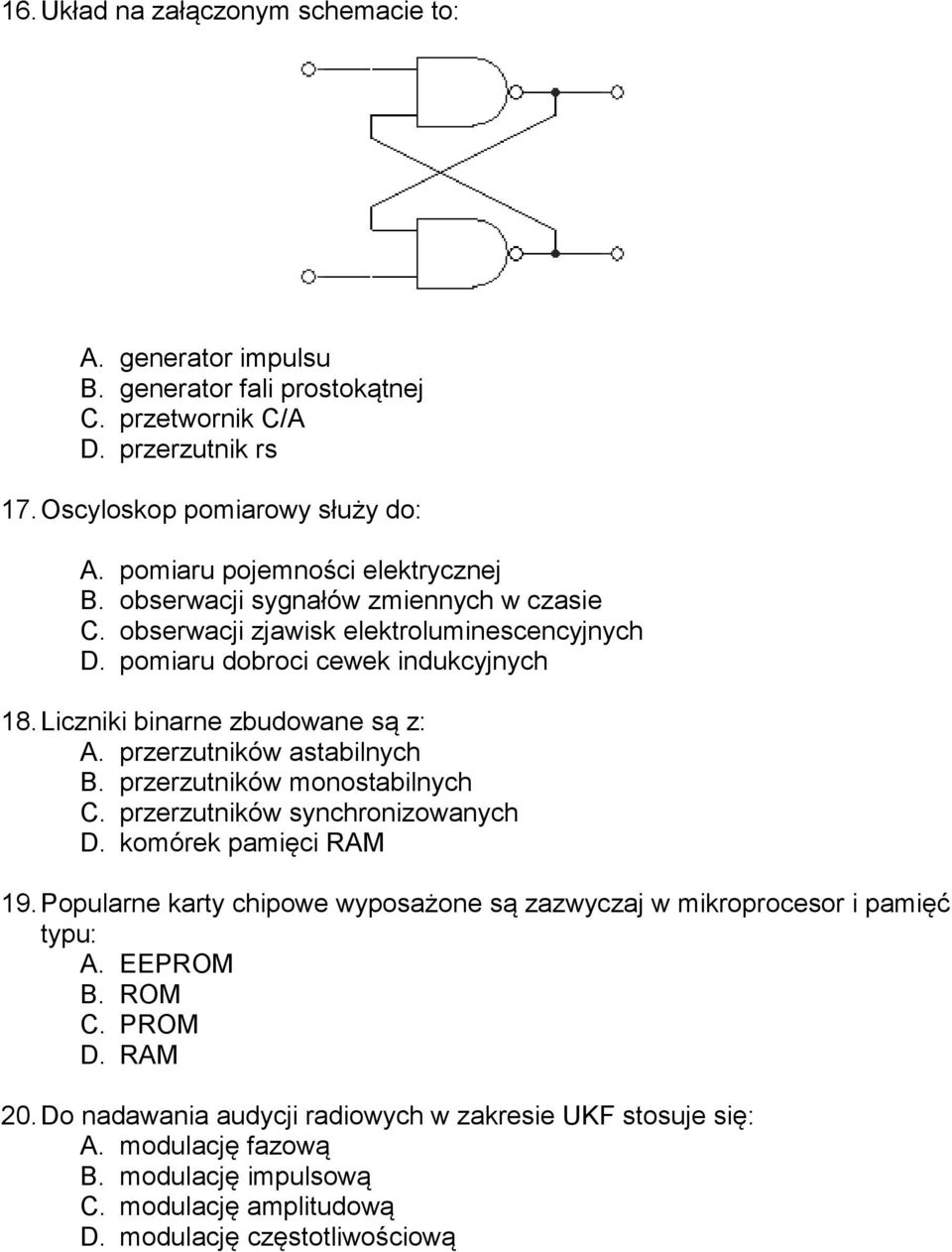

7 16. Układ na załączonym schemacie to: A. generator impulsu B. generator fali prostokątnej C. przetwornik C/A D. przerzutnik rs 17. Oscyloskop pomiarowy służy do: A. pomiaru pojemności elektrycznej B. obserwacji sygnałów zmiennych w czasie C. obserwacji zjawisk elektroluminescencyjnych D. pomiaru dobroci cewek indukcyjnych 18. Liczniki binarne zbudowane są z: A. przerzutników astabilnych B. przerzutników monostabilnych C. przerzutników synchronizowanych D. komórek pamięci RAM 19. Popularne karty chipowe wyposażone są zazwyczaj w mikroprocesor i pamięć typu: A. EEPROM B. ROM C. PROM D. RAM 20. Do nadawania audycji radiowych w zakresie UKF stosuje się: A. modulację fazową B. modulację impulsową C. modulację amplitudową D. modulację częstotliwościową

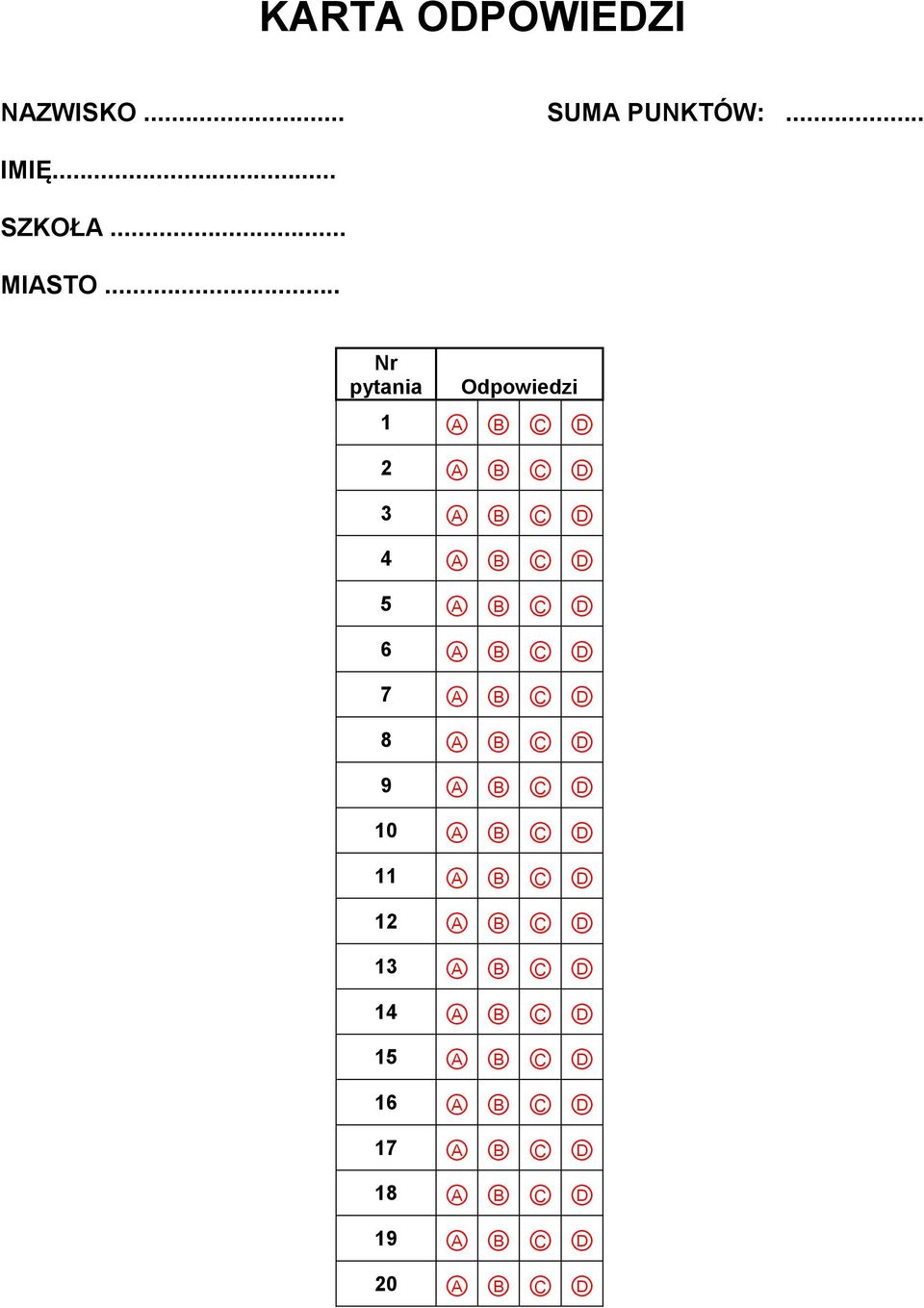

8 KARTA ODPOWIEDZI NAZWISKO... SUMA PUNKTÓW:... IMIĘ... SZKOŁA... MIASTO... Nr pytania Odpowiedzi 1 A B C D 2 A B C D 3 A B C D 4 A B C D 5 A B C D 6 A B C D 7 A B C D 8 A B C D 9 A B C D 10 A B C D 11 A B C D 12 A B C D 13 A B C D 14 A B C D 15 A B C D 16 A B C D 17 A B C D 18 A B C D 19 A B C D 20 A B C D

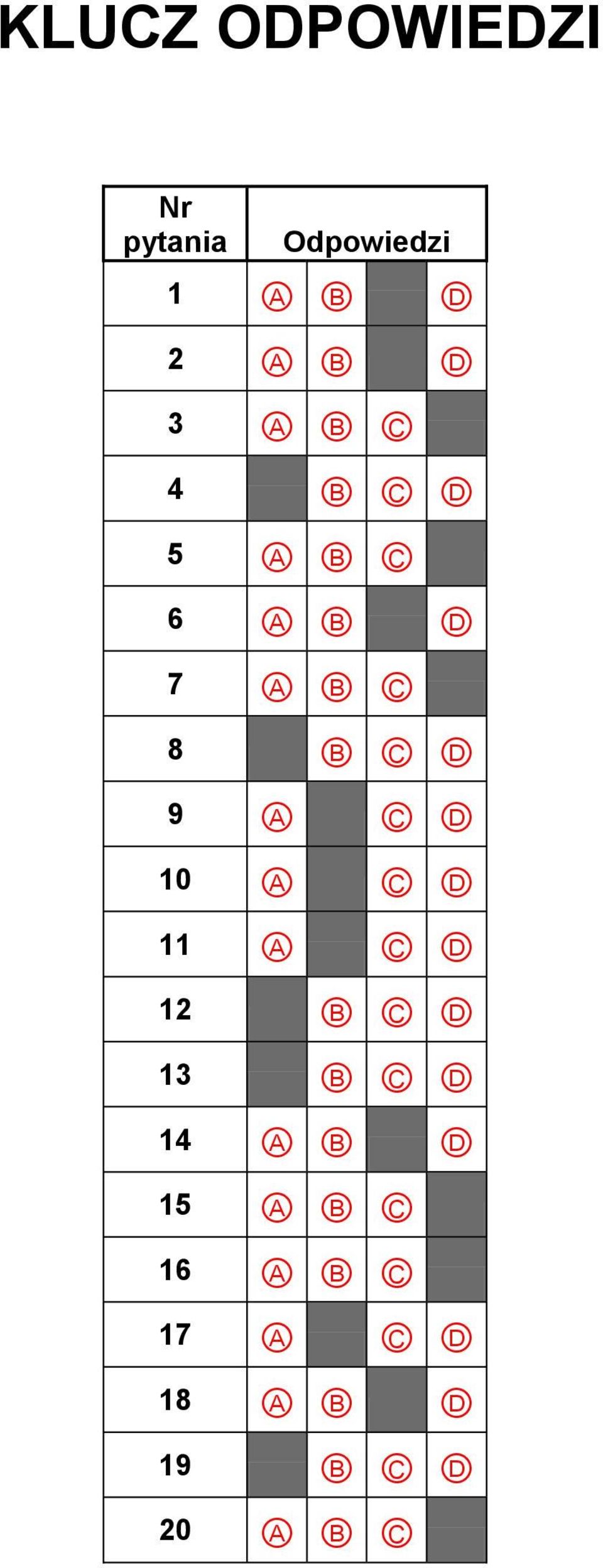

9 KLUCZ ODPOWIEDZI Nr pytania Odpowiedzi 1 A B D 2 A B D 3 A B C 4 B C D 5 A B C 6 A B D 7 A B C 8 B C D 9 A C D 10 A C D 11 A C D 12 B C D 13 B C D 14 A B D 15 A B C 16 A B C 17 A C D 18 A B D 19 B C D 20 A B C
