1 Certyfikacja energetyczna budynków Dyrektywa 2002/91/EC wdroŝenie po Polsku Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

2 Zajmujemy się: Projektowaniem budownictwa energooszczędnego Opracowaniem dokumentów dla uzyskania finansowania budowy lub remontów: biznesplanów, studiów wykonalności programów racjonalizacji zuŝycia energii, wniosków o dotacje z UE Certyfikacją budynków, przygotowaniem projektów i audytów energetycznych Badania i ekspertyzy równieŝ termowizyjne Wykonywaniem programów komputerowych do wykonywania audytów energetycznych, ocen energetycznych budynków: Agnes, eve, eve UT, Gapi, Ekoefekt, Bilddesk Energy Audyt

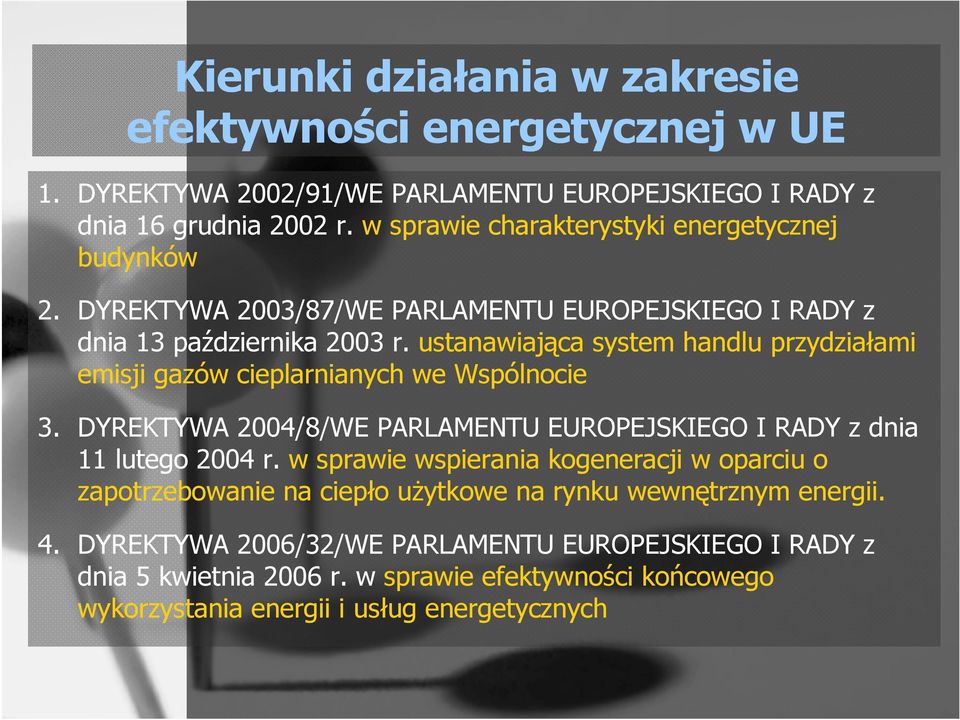

3 Kierunki działania w zakresie efektywności energetycznej w UE 1. DYREKTYWA 2002/91/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 16 grudnia 2002 r. w sprawie charakterystyki energetycznej budynków 2. DYREKTYWA 2003/87/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 13 października 2003 r. ustanawiająca system handlu przydziałami emisji gazów cieplarnianych we Wspólnocie 3. DYREKTYWA 2004/8/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 11 lutego 2004 r. w sprawie wspierania kogeneracji w oparciu o zapotrzebowanie na ciepło uŝytkowe na rynku wewnętrznym energii. 4. DYREKTYWA 2006/32/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 5 kwietnia 2006 r. w sprawie efektywności końcowego wykorzystania energii i usług energetycznych

4 Dlaczego tyle zmian? Aspekt ekologiczny Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

5 Zmiany klimatu topnienie lodowców, podniesienie się poziomu mórz, zaburzenia prądu zatokowego, rekordowe fale upałów częste katastrofalne w skutkach powodzie, Katastrofalne huragany, Długotrwałe i niespotykane dotąd susze epidemii chorób tropikalnych w strefach o chłodniejszym dotąd klimacie.

6 Koszty usuwania szkód spowodowanych zmianami klimatu Materiały konferencyjne z IV Dni Oszczędzania Energii

7 JANET CHAO

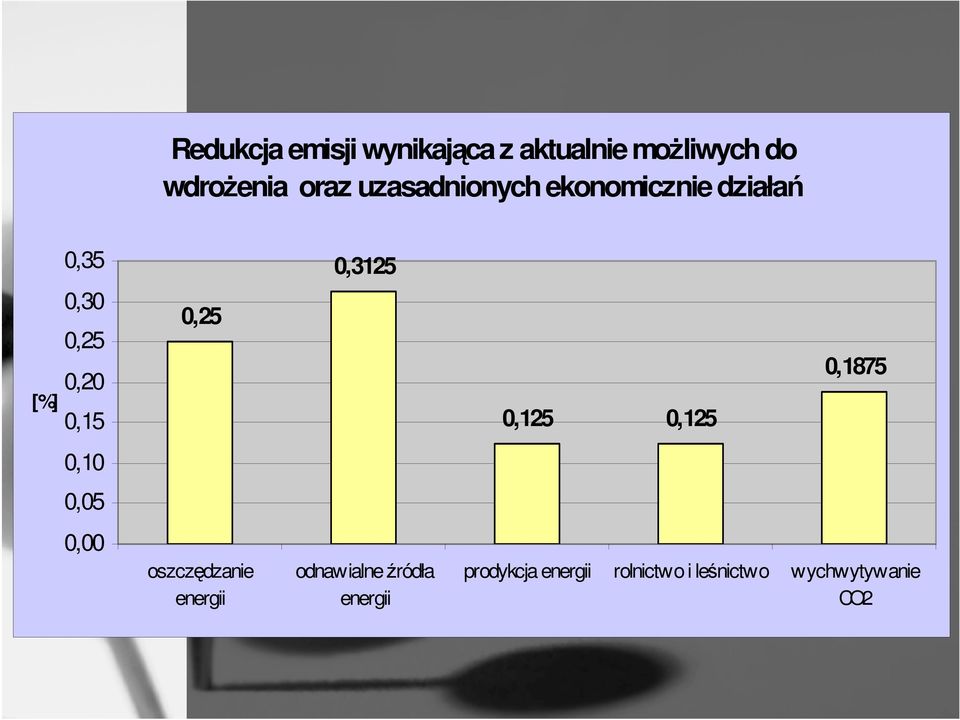

8 Redukcja emisji wynikająca z aktualnie moŝliwych do wdroŝenia oraz uzasadnionych ekonomicznie działań [%] 0,35 0,30 0,25 0,20 0,15 0,25 0,3125 0,125 0,125 0,1875 0,10 0,05 0,00 oszczędzanie energii odnawialne źródła energii prodykcja energii rolnictwo i leśnictwo wychwytywanie CO2

9 Projekt STEER ( ) SZKOLENIA METODĄ e-learning Z ZAKRESU ZARZĄDZANIA TRANSPORTEM PUBLICZNYM ORAZ WYKORZYSTANIA PALIW ALTERNATYWNYCH. Dolnośląska Agencja Energii i Środowiska Siedziba: Wrocław, ul Pełczyńska 11, tel/fax: ,

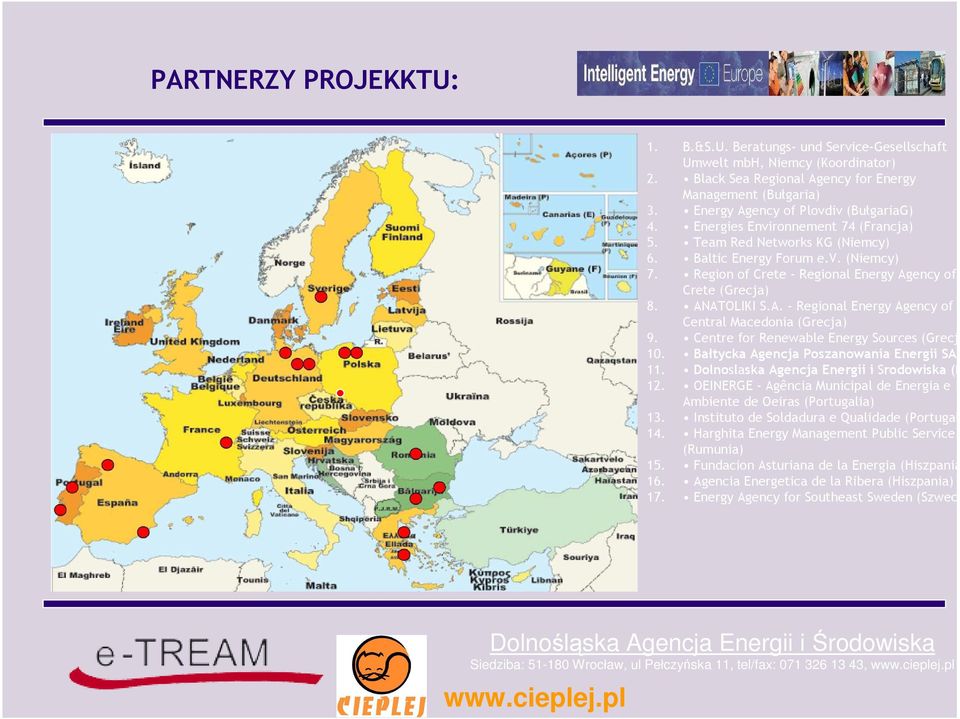

10 PARTNERZY PROJEKKTU: 1. B.&S.U. Beratungs- und Service-Gesellschaft Umwelt mbh, Niemcy (Koordinator) 2. Black Sea Regional Agency for Energy Management (Bułgaria) 3. Energy Agency of Plovdiv (BułgariaG) 4. Energies Environnement 74 (Francja) 5. Team Red Networks KG (Niemcy) 6. Baltic Energy Forum e.v. (Niemcy) 7. Region of Crete - Regional Energy Agency of Crete (Grecja) 8. ANATOLIKI S.A. - Regional Energy Agency of Central Macedonia (Grecja) 9. Centre for Renewable Energy Sources (Grecja) 10. Bałtycka Agencja Poszanowania Energii SA (PL) 11. Dolnoslaska Agencja Energii i Srodowiska (PL) 12. OEINERGE - Agência Municipal de Energia e Ambiente de Oeiras (Portugalia) 13. Instituto de Soldadura e Qualidade (Portugalia) 14. Harghita Energy Management Public Service (Rumunia) 15. Fundacion Asturiana de la Energia (Hiszpania) 16. Agencia Energetica de la Ribera (Hiszpania) 17. Energy Agency for Southeast Sweden (Szwecja) Dolnośląska Agencja Energii i Środowiska Siedziba: Wrocław, ul Pełczyńska 11, tel/fax: ,

11 CEL PROJEKTU: Projekt ma na celu promocję oraz szerzenie tzw. "know-how" z zakresu efektywności energetycznej, zarządzania energią oraz moŝliwości wykorzystania alternatywnych paliw w sektorze transportu, za pomocą odpowiednio wyszkolonych do tego celu oraz współpracujących ze sobą pracowników regionalnych Agencji Poszanowania Energii. Projekt e-tream jest realizowany w ramach programu Komisji Europejskiej Intelligent Energy - Europe (EIE). Dolnośląska Agencja Energii i Środowiska Siedziba: Wrocław, ul Pełczyńska 11, tel/fax: ,

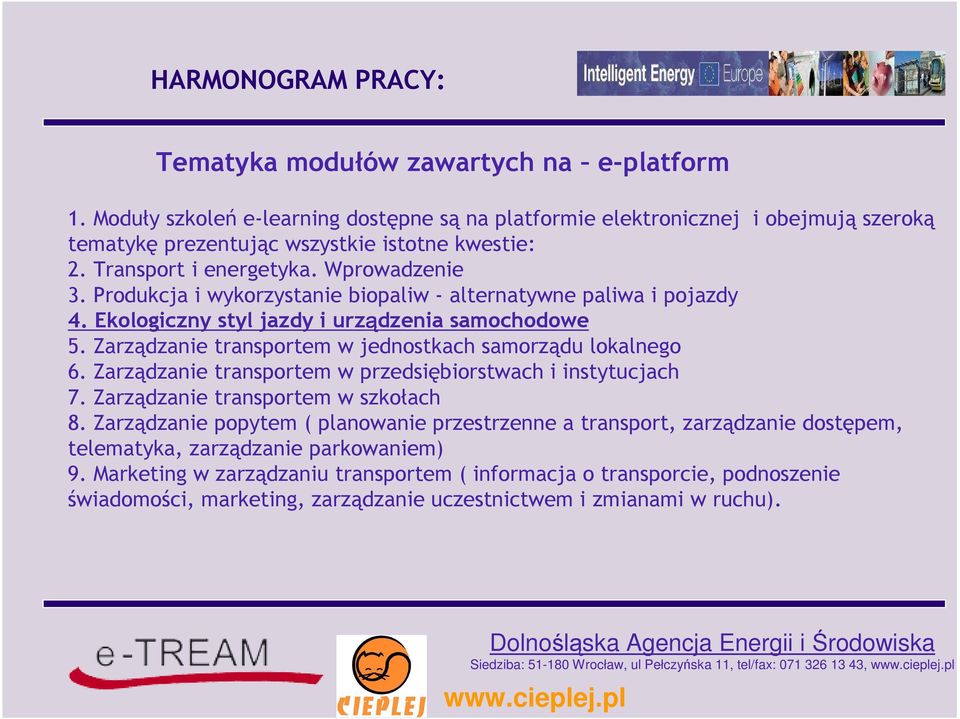

12 HARMONOGRAM PRACY: Tematyka modułów zawartych na e-platform 1. Moduły szkoleń e-learning dostępne są na platformie elektronicznej i obejmują szeroką tematykę prezentując wszystkie istotne kwestie: 2. Transport i energetyka. Wprowadzenie 3. Produkcja i wykorzystanie biopaliw - alternatywne paliwa i pojazdy 4. Ekologiczny styl jazdy i urządzenia samochodowe 5. Zarządzanie transportem w jednostkach samorządu lokalnego 6. Zarządzanie transportem w przedsiębiorstwach i instytucjach 7. Zarządzanie transportem w szkołach 8. Zarządzanie popytem ( planowanie przestrzenne a transport, zarządzanie dostępem, telematyka, zarządzanie parkowaniem) 9. Marketing w zarządzaniu transportem ( informacja o transporcie, podnoszenie świadomości, marketing, zarządzanie uczestnictwem i zmianami w ruchu). Dolnośląska Agencja Energii i Środowiska Siedziba: Wrocław, ul Pełczyńska 11, tel/fax: ,

13 ROZWÓJ TRANSPORTU W UE DO 2020r: Zapraszamy do korzystania z platformy e-learning Dolnośląska Agencja Energii i Środowiska Siedziba: Wrocław, ul Pełczyńska 11, tel/fax: ,

14 Energochłonno onność budynków Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

15 Struktura zasobów mieszkaniowych 2,5 2 2,38 Zasoby do termomodernizacji 1,9 2,21 Liczba mieszkań w mln 1,5 1 1,44 1,5 1,33 0,65 0,5 0 przed rok budow y

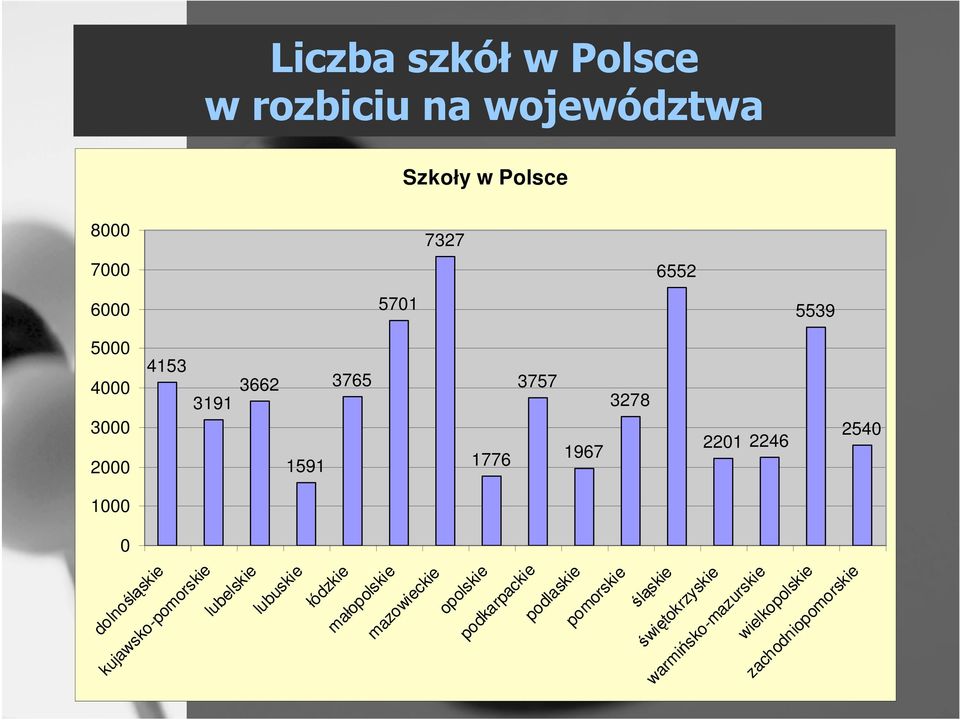

16 Liczba szkół w Polsce w rozbiciu na województwa Szkoły w Polsce lubelskie lubuskie łódzkie małopolskie mazowieckie opolskie podkarpackie podlaskie pomorskie śląskie świętokrzyskie warmińsko-mazurskie wielkopolskie zachodniopomorskie dolnośląskie kujawsko-pomorskie

17 ZuŜycie enregii cieplenej na ogrzewanie w polskich zasobach mieszkaniowych 25% 20% 20% 24% 24% 20% zuŝycie energii [%] 15% 10% 5% 8% 4% 0% >400 Wskaźnik E [kwh/m2 a]

18 Kierunki działania w zakresie efektywności energetycznej w UE 1. DYREKTYWA 2002/91/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 16 grudnia 2002 r. w sprawie charakterystyki energetycznej budynków 2. DYREKTYWA 2003/87/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 13 października 2003 r. ustanawiająca system handlu przydziałami emisji gazów cieplarnianych we Wspólnocie 3. DYREKTYWA 2004/8/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 11 lutego 2004 r. w sprawie wspierania kogeneracji w oparciu o zapotrzebowanie na ciepło uŝytkowe na rynku wewnętrznym energii. 4. DYREKTYWA 2006/32/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 5 kwietnia 2006 r. w sprawie efektywności końcowego wykorzystania energii i usług energetycznych

19 Cel zmian prawnych 1. Redukcja emisji gazów cieplarnianych 2. Poprawę jakości powietrza w miastach 3. Bezpieczeństwo energetyczne EU 4. Poprawę efektywności wytwarzania energii 5. Lepsze wykorzystanie odnawialnych źródeł energii 6. Wprowadzenie mechanizmów rynkowych sprzyjających oszczędzaniu energii 7. Stworzenie mechanizmów rynkowych dla rozwoju energetyki odnawialnej 8. Propagowanie oszczędzania energii u odbiorców końcowych

20 Powody dla których wprowadzona została dyrektywa EPD 2002/91/WE dotyczącej cej jakości energetycznej budynków: 1. Około 40% energii zuŝywane jest przez gospodarstwa domowe, istnieją ekonomicznie uzasadnione działania mogące obniŝyć zuŝycie energii w gospodarstwach domowych o 25 do 30%, w krajach starych UE, w Polsce od 35%-60% 2. Celem jest poprawa jakości energetycznej budynków 3. Wpłynie to bezpieczeństwo energetyczne kraju, zmniejszy uniezaleŝnienie od wpływów politycznych dostawców energii oraz na zmniejszenie zanieczyszczenia powietrza, gruntów i wód - ochrona przyrody, ochrona klimatu. 4. Stworzy mechanizmy rynkowych dla rozwoju budownictwa energooszczędnego

21 Dyrektywa EPD (2002/91/EC) ustanawia: Niniejsza dyrektywa ustanawia wymagania dotyczące: charakterystyki energetycznej nowych budynków oraz duŝych budynków istniejących, podlegających większej renowacji; certyfikatu energetycznego budynków regularnej kontroli kotłów i systemów klimatyzacji w budynkach oraz dodatkowo ocena instalacji grzewczych, w których kotły mają więcej jak 15 lat. Jakość energetyczna budynków powinna ujmować poza izolacją termiczną takŝe inne czynniki, mogące mieć istotne znaczenie takie jak: instalacje ogrzewania, klimatyzacji, zastosowania energii ze źródeł odnawialnych, produkcję energii w skojarzeniu CHP. Analiza budynku obejmować będzie sezonowe zapotrzebowanie na ciepło z uwzględnieniem sprawności systemu w odniesieniu do energii pierwotnej Wprowadzenie obowiązku analizy ekonomicznej opłacalności wykorzystania odnawialnych źródeł energii i CHP

22 DYREKTYWA 2003/87/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 13 października 2003 r. ustanawiająca system handlu przydziałami ami emisji gazów w cieplarnianych Idea handlu emisjami polega na ustaleniu całkowitego limitu emisji dla grupy zakładów, a następnie rozdzieleniu uprawnień do emisji pomiędzy poszczególnych emitentów zanieczyszczeń. Zakłady będą mogły wykorzystać uprawnienia do własnych celów emisyjnych, sprzedać je lub zachować na przyszłe okresy rozliczeniowe. Dzięki temu przedsiębiorstwa o niskich kosztach będą mogły inwestować w dodatkowe ograniczenia emisji i sprzedawać nadmiar uprawnień podmiotom o wyŝszych kosztach redukcji. Wsparciem dla rozwoju energetyki opartej o odnawialne źródła energii jest wprowadzenie koniczności posiadania świadectw pochodzenia energii ZIELONE CERTYFIKATY System handlu emisjami w UE jest wprowadzany dwustopniowo. W fazie I ( ) handlem objęta jest tylko emisja dwutlenku węgla dla sektorów: produkcji energii elektrycznej i ciepła, hutnictwa Ŝelaza i stali oraz produkcji cementu. W fazie II ( ) do systemu mogą zostać włączone pozostałe gazy cieplarniane oraz inne sektory (np. transport).

23 DYREKTYWA 2004/8/WE w sprawie wspierania kogeneracji w oparciu o zapotrzebowanie na ciepło o uŝytkowe u na rynku wewnętrznym energii. 1. Promowanie wysokowydajnej kogeneracji ze względu na związane z nią potencjalne korzyści w zakresie oszczędzania energii pierwotnej, unikania strat sieciowych oraz ograniczania emisji szkodliwych substancji, w szczególności gazów cieplarnianych. 2. Dyrektywa 2003/54/WE ustanawia wspólne zasady dotyczące wytwarzania, przesyłania, dystrybucji i dostaw energii elektrycznej na wewnętrznym rynku energii elektrycznej. 3. Wsparcie realne polega na wprowadzeniu koniczności posiadania CZERWONYCH CERTYFIKATÓW przez dostawców energii

24 DYREKTYWA 2006/32/WE w sprawie efektywności końcowego wykorzystania energii i usług energetycznych 1. We Wspólnocie istnieje potrzeba poprawy efektywności wykorzystania energii przez uŝytkowników końcowych, zarządzania popytem na energię i wspierania produkcji energii ze źródeł odnawialnych, dostaw energii. 2. Celem, jest poprawa efektywności wykorzystania energii przez odbiorców końcowych, które przyczyni się równieŝ do zmniejszenia zuŝycia energii pierwotnej oraz do zmniejszenia emisji CO2 i innych gazów cieplarnianych 3. Poprawa efektywności wykorzystania energii umoŝliwi uzyskanie oszczędności energii na poziomie 2% do 2010 oraz osiągnięcie celu indykatywnego oszczędności energii na poziomie 9% do 2016 roku. 4. Wsparcie realne polega na konieczności posiadania przez dostawców energii BIA BIAŁYCH CERTYFIKATÓW wynikających z poprawy efektywności wykorzystania energii

25 Celem dyrektywy 2006/32/WE jest równieŝ stworzenie silnych bodźców oszczędzania energii dla części popytu. Sektor publiczny powinien dawać dobry przykład w zakresie inwestycji, utrzymania i innych wydatków na urządzenia zuŝywające jak najmniej energii oraz inne środki poprawy efektywności energetycznej. Sektor publiczny poprawę efektywności energetycznej powinien wprowadzić do inwestycji, w formie odpisów amortyzacyjnych i budŝetów operacyjnych. Ponadto sektor publiczny powinien dąŝyć do stosowania kryteriów efektywności energetycznej w procedurach przetargowych na zamówienia publiczne. Sektor publiczny powinien rozpocząć pilotaŝowe projekty efektywności energetycznej i pobudzać sprzyjające efektywności energetycznej zachowania pracowników. Państwa Członkowskie powinny wyznaczyć orientacyjne cele krajowe, mające na celu wspieranie efektywnego wykorzystania energii przez odbiorców końcowych. Zostanie utworzony funduszy na rzecz dotowania procesu wdraŝania programów efektywności energetycznej lub innych środków poprawy efektywności energetycznej.

26 Orientacyjna lista przykład adów w kwalifikujących się środków w poprawy efektywności energetycznej Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

27 Sektor budynków wielorodzinnych i uŝyteczności publicznej ogrzewanie i chłodzenie (np. pompy cieplne, nowe efektywne kotły, instalacja/unowocześnienie pod kątem efektywności systemów grzewczych/chłodniczych itd.); izolacja i wentylacja (np. izolacja ścian i dachów, podwójne/potrójne szyby w oknach, pasywne ogrzewanie i chłodzenie); ciepła woda (np. instalacja nowych urządzeń, bezpośrednie i efektywne wykorzystanie w ogrzewaniu przestrzeni, pralkach itd.); oświetlenie (np. nowe wydajne Ŝarówki i oporniki, systemy cyfrowych układów kontroli, uŝywanie detektorów ruchu w budynkach handlowych itp.); gotowanie i chłodnictwo (np. nowe wydajne urządzenia, systemy odzysku ciepła itd.); pozostały sprzęt i urządzenia (np. urządzenia do skojarzonego wytwarzania ciepła i energii elektrycznej, wydajne urządzenia, sterowniki czasowe dla optymalnego zuŝycia energii, instalacja kondensatorów w celu redukcji mocy biernej, transformatory o niewielkich stratach itp.); produkcja energii z odnawialnych źródeł w gospodarstwach domowych i zmniejszenie ilości energii nabywanej (np. kolektory słoneczne, krajowe źródła termalne, ogrzewanie i chłodzenie pomieszczeń wspomagane energią słoneczną itd.

28 Sektor przemysłowy: procesy produkcji towarów (np. bardziej efektywne uŝycie sprzęŝonego powietrza, kondensatorów, przełączników i zaworów, uŝycie automatycznych i zintegrowanych systemów, efektywnych trybów oczekiwania itd.); silniki i napędy (wzrost zastosowania elektronicznych urządzeń kontrolnych, napędy bezstopniowe, zintegrowane programowanie uŝytkowe, zmiana częstotliwości, silniki elektryczne o duŝej efektywności itd.); wentylatory, napędy bezstopniowe i wentylacja (np. nowe urządzenia/systemy, wykorzystanie naturalnej wentylacji itd.); wysoko efektywna kogeneracja Sektor transportowy: wykorzystywany rodzaj transportu (np. promowanie efektywnych energetycznie pojazdów, efektywne energetycznie wykorzystanie pojazdów, w tym systemy dostosowywania ciśnienia w oponach, efektywne energetycznie i dodatkowe wyposaŝenie pojazdów, dodatki do paliwa poprawiające efektywność energetyczną, oleje o wysokiej smarowności i opony o niskim oporze itd.); zmiany sposobu podróŝy (np. podróŝowanie z domu do pracy środkami innymi niŝ samochód, wspólne korzystanie z samochodu, postępy w zmianach sposobu podróŝowania polegające na przechodzeniu ze środków zuŝywających więcej energii do środków zuŝywających jej mniej w przeliczeniu na osobokilometr lub tonokilometr itd.);dni bez samochodu;

29 Krajowy Plan Działań dotyczących cych efektywności energetycznej EEAP Krajowy Plan Działań dotyczący efektywności energetycznej (EEAP) stanowi realizację zapisu art. 14 ust. 2 Dyrektywy 2006/32/WE. Niniejszy dokument określa cel indykatywny w zakresie oszczędności energii na rok 2016 który wyniesie 9% oraz osiągnięcie celu pośredniego 2% w roku Zaproponowane w ramach Krajowego Planu Działań dotyczącego efektywności energetycznej (EEAP) środki i działania mają za zadanie: proponowane działania są zgodne z działaniami zaproponowanymi przez Komisję Europejską w dokumencie Action Plan for Energy Efficiency:Realising the Potential, COM(2006) 545. proponowane działania będą w maksymalnym stopniu oparte na mechanizmach rynkowych i w minimalnym stopniu wykorzystywać finansowanie budŝetowe, realizacja celów będzie osiągnięta wg zasady najmniejszych kosztów tj. m.in. wykorzystywać w maksymalnym stopniu istniejące mechanizmy i infrastrukturę organizacyjną, załoŝono udział wszystkich podmiotów w celu wykorzystania całego krajowego potencjału efektywności energetycznej.

30 Aktualne krajowe programy efektywności energetycznej W dokumencie przedstawiono sposoby i środki osiągnięcia krajowych celów idykatywnych w czasie : 1. Wprowadzenie systemu oceny energetycznej budynków przez certyfikację nowych i starych budynków 2. Kontynuowanie działań termomodernizacyjnych rozszerzając działania o wparcie finansowe remotnów budynków 3. Promowanie racjonalnego wykorzystania energii w gospodarstwach domowych. Ogólnopolska kampania informacyjna w zakresie promowania efektywnych i ekonomicznie uzasadnionych rozwiązaniach energooszczędnych 4. Poprawa efektywności w przemyśle, promocja CHP 5. WdroŜenie systemu BIAŁYCH CERTYFIKATÓW, obowiązek posiadania certyfikatów przez sprzedawców energii

31 Omówienie podstawowych zadań określonych w dyrektywie 2002/91/EC dotyczącej cej jakości energetycznej budynków w i mieszkań Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

32 Dolnośląska Agencja Energii i Środowiska ŚWIADECTWO ENERGETYCZNE Nr 001/2007 Na podstawie przeprowadzonych obliczeń: PROJEKTU MURATOR EC 132 DOM BARWNY W.M. Murator Projekt Sp. z o.o. Ul. Kamionkowska 45A, Warszawa Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzania budynku w standardowym sezonie grzewczym wynosi: E A = 61,4 kwh/m 2 rok Sezonowe zapotrzebowanie na ciepło do ogrzania budynku, Q H : Wskaźnik sezonowego zapotrzebowania na ciepło, E V : Obliczeniowe zapotrzebowanie na moc cieplną: 37,0 GJ/rok 23,69 kwh/(m 3 rok) 7,1 kw

33 Propozycje certyfikatów w krajach UE

34 Implementacja dyrektywy EPD (2002/91/EC) w Polsce Projekt ekspertów w z Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

35 Ocena energetyczna budynków Co to jest ocena energetyczna budynku i mieszkania? Jest to zbiór danych i wskaźników energetycznych dotyczących obliczeniowego zapotrzebowania budynku lub mieszkania na energię na c.o., c.w.u., wentylację, klimatyzację, dla budynków uŝyteczności publicznej równieŝ na oświetlenie. Klasy energetyczne A1,A2,B1,B2,C,D,E,F,G Porównanie badanego budynku z budynkiem referencyjnym Świadectwo energetyczne jest to dokument w formie pisemnej i elektronicznej waŝny 10 lat, określający charakterystykę energetyczną budynku WZE związany jest z budynkiem jako załącznik do ksiązki obiektu będzie podstawowym dokumentem wymaganym przez notariusza przy sprzedaŝy nieruchomości wymagany będzie przy uzyskaniu pozwolenia na uŝytkowanie świadectwa nie moŝe przygotowywać projektant, kierownik budowy oraz właściciel

36 Definicje: Referencyjny budynek albo referencyjny lokal mieszkalny albo referencyjna części budynku stanowiącej samodzielną całość techniczno-uŝytkową naleŝy przez to rozumieć budynek albo lokal mieszkalny albo część budynku stanowiącą samodzielną całość techniczno-uŝytkową, o takich samych wymiarach i współczynniku kształtu jak budynek albo lokal mieszkalny albo część budynku stanowiąca samodzielną całość techniczno-uŝytkową oceniany, który spełnia przepisy techniczno-budowlane Zapotrzebowaniu energii w budynku albo lokalu mieszkalnym albo części budynku stanowiącej samodzielną całość techniczno uŝytkową naleŝy przez to rozumieć wielkość energii wyraŝonej w kwh, dostarczanej dla celów ogrzewania i chłodzenia oraz przygotowania ciepłej wody, a w przypadku budynków uŝyteczności publicznej takŝe oświetlenia, Wskaźniku EP - naleŝy przez to rozumieć roczne zapotrzebowanie na energię dostarczaną do budynku albo lokalu mieszkalnego albo części budynku stanowiącej samodzielną całość techniczno-uŝytkową, wyraŝone w kwh/m2/rok, obliczone według metodologii podanej w części załącznika nr 1 do rozporządzenia oraz w części 1 załącznika nr 2 do rozporządzenia, Wskaźnik zintegrowanej oceny charakterystyki energetycznej WZE - naleŝy przez to rozumieć bezwymiarowy wskaźnik oceny zapotrzebowania na energię dostarczaną obliczony według metodyki podanej w części 1 załącznika nr 1 do rozporządzenia oraz w części 1 załącznika nr 2 do rozporządzenia, Klasa energetyczna naleŝy przez to rozumieć klasę budynku albo lokalu mieszkalnego albo części budynku stanowiącej samodzielną całość techniczno uŝytkową, określoną na podstawie wartości wskaźnika zintegrowanej oceny charakterystyki energetycznej i przyjętej skali, określonej w załączniku nr 3 do rozporządzenia, przy czym klasa A oznacza budynek najbardziej energooszczędny,

37 Klasa energetyczna budynku lub lokalu mieszkalnego

38 Budynek referencyjny wymagania sprawności c.o.

39 Budynek referencyjny izolacyjność termiczna przegród

40 Budynek referencyjny izolacyjność termiczna przegród

41 Budynek referencyjny izolacyjność termiczna przegród

42 Budynek referencyjny izolacyjność termiczna przegród

43 Budynek referencyjny izolacyjność termiczna przegród

44 Budynek referencyjny izolacyjność termiczna przegród

45 Budynek referencyjny izolacyjność termiczna przegród

46 Klasy energetyczne budynków

47 Klasa energetyczna Klasyfikacja energetyczna budynków wg Stowarzyszenia Na Rzecz ZrównowaŜonego Rozwoju Budynek mieszkalny Wskaźnik E [kwh/m 2 rok] okres budowania A1 pasywny do 15 A2 niskoenergetyczny od 15 do 45 B1 energooszczędny 45 do 80 B2 średnioenergooszczędny 80 do 100 D średnioenergochłonny 100 do 150 od 1999 roku G wysokoenergochłonny ponad 250 do 1982 roku

48 Klasa energetyczna budynków budowanych w okresie powojennym Budynki budowane w latach Orientacyjny wskaźnik Ea [kwh/m2rok] WZE Klasa energetyczna Do ,7 4,08 G ,4 3,6 G ,83 1,97 E ,37 D Po 1998 wg wym. normowych C Domy po kompleksowej termomodernizacji wg UT ,70 0,917 C

49 Audyting energetyczny jako metoda analizy ekonomiczno-technicznej. Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

50 Audyting energetyczny jako metoda analizy ekonomiczno-technicznej. Prezentacja róŝnych typów Audytów energetycznych: Audyt energetyczny szacunkowy Audyt energetyczny źródła ciepła Audyt energetyczny budynku Programy racjonalizacji zuŝycia energii Strategie energetyczne budynków Handel zielonymi, czerwonymi i białymi certyfikatami w ramach jako źródło finansowania inwestycji energooszczędnych

51 Zmiany zapotrzebowania na ciepło Budynki budowane w latach Orientacyjny wskaźnik Ea [kwh/m2rok] Do Po 1998 wg wym. normowych Domy po kompleksowej termomodernizacji wg UT Przewidywane zmiany w prawie

52 Planowane zmiany w zakresie projektu budowlanego WdraŜanie anie produkcji skojarzonej CHP Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

53 Planowane zmiany w zakresie projektu budowlanego 1. W stosunku do budynku o powierzchni uŝytkowej, większej niŝ 1000 m2, określonej zgodnie z Polską Normą dotyczącą właściwości uŝytkowych w budownictwie oraz określania i obliczania wskaźników powierzchniowych i kubaturowych analizę moŝliwości racjonalnego wykorzystania pod względem technicznym i ekonomicznym alternatywnych źródeł energii takich jak pompy ciepła, kolektory słoneczne, gruntowe wymienniki ciepła oraz zdecentralizowany system zaopatrzenia w energię w postaci bezpośredniego lub blokowego ogrzewania, a takŝe moŝliwości zastosowania skojarzonej produkcji energii elektrycznej i ciepła,

54 Programy wspomagające projektowanie budownictwa energooszczędnego, audytingu energetycznego, określania efektów w ekologicznych 1. Agens Gapi-program dla architeków, audytorów 2. eve, eve UT program dla instalatorów i audytorów 3. Ekoefekt program do obliczania efektów ekologicznych Jerzy śurawski Wrocław, ul. Pełczy czyńska 11 tel

55 WdraŜanie anie kogeneracji bez czerwonych certyfikatów Wariant I zamiana kotłowni parowej na CHP (miał węglowy) moc całkowita CHP kw moc cieplna kw moc elektryczna kwe Koszt budowy CHP zł Roczny czas pracy CHP h Roczna produkcja energii elektrycznej kwh Roczna produkcja energii cieplnej kwh Paliwo miał węglowy zł/t Koszt jednostkowy paliwa zł/kwh Koszty roczne produkcji energii Koszt jednostkowy zakupu energii el. zł/kwh SprzedaŜ energii elektrycznej czerwone certyfikaty zł/kwh SprzedaŜ certyfikatów Roczne koszty zakupu energii elektryczneji Aktualne koszty produkcji ciepła (70%) Razem , ,00 0 0,

56 WdraŜanie anie kogeneracji bez czerwonych certyfikatów Koszty produkcji pary tech Koszty produkcji energii elek. Roczne koszty obsługi CHP Remonty, przeglądy, naprawy CHP Koszty pośrednie Opłaty ekologiczne energia elektryczna Inne koszty Koszty paliwa do CHP Razem koszty Zysk SPBT lat ,00

57 Kogeneracja z czerwonymi certyfikatami Wariant I zamiana kotłowni parowej na CHP (miał węglowy) moc całkowita CHP kw moc cieplna kw moc elektryczna kwe Koszt budowy CHP zł Roczny czas pracy CHP h Roczna produkcja energii elektrycznej kwh Roczna produkcja energii cieplnej kwh Paliwo miał węglowy zł/t Koszt jednostkowy paliwa zł/kwh Koszty roczne produkcji energii Koszt jednostkowy zakupu energii el. zł/kwh SprzedaŜ energii elektrycznej czerwone certyfikaty zł/kwh SprzedaŜ certyfikatów Roczne koszty zakupu energii elektryczneji Aktualne koszty produkcji ciepła (70%) Razem , ,00 0 0,

58 Kogeneracja z czerwonymi certyfikatami Koszty produkcji pary tech Koszty produkcji energii elek. Roczne koszty obsługi CHP Remonty, przeglądy, naprawy CHP Koszty pośrednie Opłaty ekologiczne energia elektryczna Inne koszty Koszty paliwa do CHP Razem koszty Zysk SPBT lat ,79
