UC-8418 Wbudowany komputer przemysłowy, chłodzenie pasywne, 8 x RS-232/422/485, 2 x CAN, 3 x LAN, 12 x DI, 12 x DO, CompactFlash, 2 x USB Wbudowany komputer przemysłowy, chłodzenie pasywne, 8 x

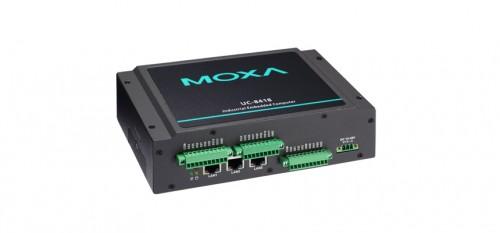

1 UC-8418 Wbudowany komputer przemysłowy, chłodzenie pasywne, 8 x RS-232/422/485, 2 x CAN, 3 x LAN, 12 x DI, 12 x DO, CompactFlash, 2 x USB Wbudowany komputer przemysłowy, chłodzenie pasywne, 8 x RS-232/422/485, 2 x CAN, 3 x LAN, 12 x DI, 12 x DO, CompactFlash, 2 x USB Procesor Intel XScale IXP MHz Wbudowana pamięć 256 MB DDR2 SDRAM i 16 MB Flash ROM Wbudowana pamięć 16 MB NOR Flash przeznaczone na OS, 32 MB NAND Flash przeznaczone na dane 256 KB SRAM z podtrzymaniem 8 portów szeregowych RS-232/422/485 2 porty CAN 2.0A / 2.0B Intrerfejs 12 x DI i 12 x DO 3 porty Ethernet 10/100 Mbps 2 x USB 2.0 z przeznaczeniem na urządzenia pamięci masowej Gniazdo kart CompactFlash rozszerzenia pamięci Pre-instalowany system Linux 2.6 lub Windows Embedded CE 6.0 Wykonanie przemysłowe, bezwentylatorowe Dostępne modele ze zwiększonym zakresem temperatur pracy -40 to 75 C Pełny opis produktu UC-8418 wbudowane komputery przemysłowe wyposażone w osiem portów szeregowych RS-232/422/485, 3 porty Ethernet, 2 porty CAN 2.0A / 2.0B, 12 cyfrowych wejść, 12 cyfrowych wyjść, gniazdo kard CompactFlash oraz 2 porty USB 2.0. Komputer został oparty o procesor XScale IXP MHz RISC. Jest to mocna jednostka obliczeniowa, która wspiera kilka użytecznych funkcji komunikacyjnych, jednak nie generuje znacznej ilości ciepła. Wbudowane 16 MB pamięci NOR Flash ROM oraz 256 MB SDRAM pozwala użytkownikowi na uruchamianie aplikacji bezpośrednio z komputera UC-8418, a 32 MB pamięci NAND Flash może służyć jako pamięć danych. Dodatkowo, 256 kb pamięci SRAM może zapewnić większe bezpieczeństwo przed utratą danych. Wsparcie przez UC-8418 protów szeregowej RS-232/422/485, cyfrowych wejść/wyjść i 3 portów LAN stwarza idealną platformę komunikacyjną dla rozwiązań przemysłowych, które wymagają redundancji sieciowej. UC-8418 zawiera pre-instalowany system operacyjny Linux 2.6 lub Windows Embedded CE 6.0 zapewniający otwarte standardy do rozwoju oprogramowania. Oprogramowanie napisane na komputer PC może być w łatwy sposób przeniesiony na UC-8418 bez modyfikacji kodu. Dzięki temu UC-8418 staje się optymalnym rozwiązaniem do minimalizacji kosztów i czasu potrzebnych na stworzenie aplikacji przemysłowej.

2 Specyfikacja techniczna System Procesor Intel XScale IXP435, 533 MHz System operacyjny (pre-instalowany) Linux 2.6 Pamięć DRAM Pamięć Flash Rozszerzenie pamięci Cyfrowe wejścia/wyjścia USB SRAM Wbudowane 256 MB DDR2 SDRAM (max 512 MB) 16 MB NOR Flash przeznaczone na OS (wspiera do 32 MB) 32 MB NAND Flash do przechowywania danych Gniazdo kart CompactFlash (tylko UC-7420) DI x 4, DO x 4, TTL 2 porty USB 2.0 full speed (OHCI) 256 KB z podtrzymaniem bateryjnym Ethernet LAN Izolacja 3 porty 10/100 Mbps z autodetekcją, RJ45 Wbudowana izolacja magnetyczna 1,5 kv Interfejs CAN Interfejs 2 porty z izolacją optyczną, kompatybilne z CAN 2.0A / 2.0B Kontroler CAN Sygnały Izolacja Prędkość Złącze Phillips SJA1000T CAN-H, CAN-L 2 KV Izolacji cyfrowej 10 Kbps do 1 Mbps DB9 - męskie Interfejs szeregowy Standardy szeregowe RS-232/422/485, wybierane programowo (złącze RJ45 8-pin) Liczba portów 8 Typ podłączenia Zabezpieczenie ESD Port konsoli DB9 męskie 15 kv dla wszystkich sygnałów RS-232 (TxD, RxD, GND), połączenie 4-pin header

3 Parametry komunikacji szeregowej Bity danych 5, 6, 7, 8 Bity stopu 1, 1.5, 2 Parzystość Kontrola przepływu Prędkość transmisji None, Even, Odd, Space, Mark RTS/CTS, XON/XOFF, ADDC (automatic data direction control) dla RS bps do 921,6 kbps (wsparcie dla niestandardowych prędkości transmisji - więcej w instrukcji użytkownika) Charakterystyka mechaniczna Obudowa Waga Wymiary Mocowanie SECC sheet metal (1 mm) 850 g 200 x 36.5 x 120 mm Szyna DIN, na ścianę Zasilanie Napięcie zasilania Pobór mocy 12 to 48 VDC 15 W VDC VDC VDC Spełnione normy Bezpieczeństwo EMC UL/cUL (UL ), CCC, LVD CE (EN55022 Class B, EN , EN , EN ), FCC (Part 15 Subpart B, Class B) Inne funkcje Alarmowanie Wyzwalanie automatycznego restartu Wbudowany buzzer oraz zegar czasu rzeczywistego (RTC) Wbudowany watchdog timer (WDT) Specyfikacja oprogramowania Linux Wersja jądra

4 Protokoły System plików Programy użytkowe TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE, OpenVPN JFFS2, NFS, Ext2, Ext3, VFAT/FAT bash, busybox, tinylogin, sysvinit, telnet client/server, ftp client/server, openssl, ssh client/server, scp, sftp, dhcp client, tftp client, mii-tool, apache server with PHP supported, inetd, NFS client, snmp agent, iptables, pppd, ntp client, ipkg, cron table, syslogd, hwclock, cpu, upgrade firmware utility Środowisko deweloperskie Linux cross compiler GCC 4.2.1, glibc Moxa Linux API device control Buzzer, DIO, UART, Watch dog timer, SRAM Windows Embedded CE 6.0 System plików Protokoły Web Server (WinCE IIS) Dial-up Networking File Server Watchdog Application Development Software FAT TCP, UDP, IPv4, SNMPv2, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP Supports ASP, ISAPI Secure Socket Layer (SSL 2/3) and Transport Layer Security (TLS/SSL 3.1) public key-based protocols, and Web Administration ISAPI Extensions Supports RAS client API and PPP, Extensible Authentication Protocol (EAP), and RAS scripting Enables remote clients to access files and other resources over the network Features a hardware function to trigger system reset in a user specified time interval. (Moxa API provided) - Moxa WinCE 6.0 SDK - Moxa API Library - C Libraries and Run-times - Component Services (COM and DCOM) - Microsoft?.NET Compact Framework XML, including DOM, XQL, XPATH, XSLT, SAX, SAX2 - SOAP Toolkit Client - Winsock 2.2 Modele Symbol Opis UC-8418-LX Przemysłowy komputer wbudowany RISC, 8 x RS 232/422/485, 12xDI,12xDO, 3xLan, 2xCAN 2.0, CF, 2xUSB, Linux, Temp. Pracy: -10 do 60 C UC-8418-T-LX Przemysłowy komputer wbudowany RISC, 8 x RS 232/422/485, 12xDI,12xDO, 3xLan, 2xCAN 2.0, CF, 2xUSB, Linux, Temp. Pracy: -40 do 75 C

5 Symbol Opis UC-8418-CE Przemysłowy komputer wbudowany RISC, 8 x RS 232/422/485, 12xDI,12xDO, 3xLan, 2xCAN 2.0, CF, 2xUSB, Windows Embedded CE 6.0, Temp. Pracy: -10 do 60 C UC-8418-T-CE Przemysłowy komputer wbudowany RISC, 8 x RS 232/422/485, 12xDI,12xDO, 3xLan, 2xCAN 2.0, CF, 2xUSB, Windows Embedded CE 6.0, Temp. Pracy: -40 do 75 C Zawartość zestawu Komputer UC-8418 Zestaw do montażu na ścianę Zestaw do montażu na szynie DIN Kabel Ethernet: kabel RJ45 - RJ45 cross-over, 100 cm CBL-4PINDB9F-100: żeński kabel 4-pin - DB9 do portu konsoli, 100 cm Uniwersalny zasilacz Płyta CD ze sterownikami i dokumentacją Quick Instalation Guide
