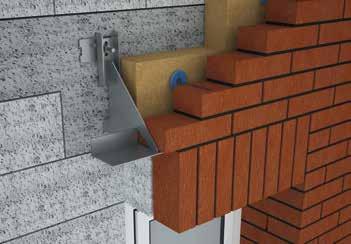

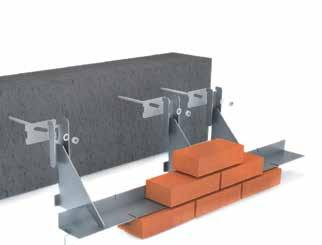

2 Nadproża na konsolach Formularz do nadproży można pobrać z naszej strony internetowej pod adresem:, zakładka Do pobrania. żelbet kotwa mocująca usztywnienie dla A>310 konsola przetyczka strzemię Klasa nośności i geometria każdej konsoli dobierana jest indywidualnie dla danego obiektu Klasa nośności [kn] Wysięg Wymiar A B C D E min min min Cegła na płask (S 40) Okna mocowane w ociepleniu Cegła na małą rolkę (S 84) Ułożenie cegieł / Rodzaje strzemion Okna mocowane w konstrukcji Cegła Głęboka rolka Głęboka rolka cegła Cegła na rolkę na rolkę (S 160) na płask (SL 40) na wozówce (SL 84) (SL 160) styropian taśma dylatacyjna płytka klinkierowa, blacha, tynk itp DYlatacje Pozioma Wysokość tarczy ściennej (odległość między dylatacjami poziomymi) Start Pierwsze pasmo [m] Kolejne pasma [m] z fundamentu max z konsoli Dla elewacji grubości 11,5-12 cm, start z fundamentu z pełnym podparciem Pionowa Prosta Meandrowa Odległość między dylatacjami pionowymi Elewacja Odległość [m] północna wschodnia południowa 8 10 zachodnia 6 8 biuro@zamocowaniaelewacji.pl tel.: , fax

3 Elewacje murowane Nadproża ZBROJONE S2 H S1 Strzemiona do nadproży LHK 170 LHK 84 LHK 40 Strzemiona (LHK 40, LHK 84, LHK 170) w zależności od sposobu ułożenia cegły + przetyczki A L A (S1+S2)x RND/Z-50-4 Strzemiona dodatkowe (odwrócone) x RND/Z Dodatkowo trzeba rozpatrzyć statykę filarka, który musi być nie węższy niż A+2 2. Rozpatrywany jest przypadek z pełną ścianą w nadprożu do wysokości nad rolką min. 0,9L+25 (przesunięte otwory w stosunku do rozpatrywanego są powyżej) lub równe niższe pasmo o wysokości H 3. W przypadku cegieł betonowych lub układu cegieł o małej powierzchni styku wraz ze strzemionami należy stosować przetyczki zabezpieczające P 3/80 umieszczane w otworach wykonywanych w bocznych płaszczyzn elementów murowych, tuż nad linią strzemienia. 4. W miejscach, gdzie dylatacja pionowa przecina nadproże (lub przebiega na krawędzi), należy zamiast strzemienia stosować klamrę K 3/100 wkładaną w otwór wykonywany w bocznej płaszczyźnie elementu murowego i zahaczaną o kątownik/wieszak. Szerokość Minimalna wysokość Minimalne oparcie Strefa 1 Strefa 2 Ilość strzemion dla max. L (cegła 250x120x65 mm) Duża rolka co 22,5 cm Mała rolka co 22,5 cm Na płasko co 26 cm Głęboka rolka co 15 cm Dodatkowe co 26 cm L H A S1* S2** LHK 170 LHK 84 LHK 40 LHK 84 + NK LHK 40 [cm] [cm] [cm] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] [szt.] * rozstaw zbrojenia w Strefie 1 co fugę ** rozstaw zbrojenia w Strefie 2 co drugą fugę Cegła na płask (LHK 40) Ułożenie cegieł / Rodzaje strzemion Okna mocowane w ociepleniu Okna mocowane w konstrukcji Cegła Cegła Cegła na płask Cegła na małą rolkę na małą rolkę (LHK 84) na rolkę (LHK 170) (LHK 40) (LHK 84) styropian styropian Cegła na rolkę (LHK 170) styropian płytka klinkierowa, blacha, tynk itp płytka klinkierowa, blacha, tynk itp płytka klinkierowa, blacha, tynk itp

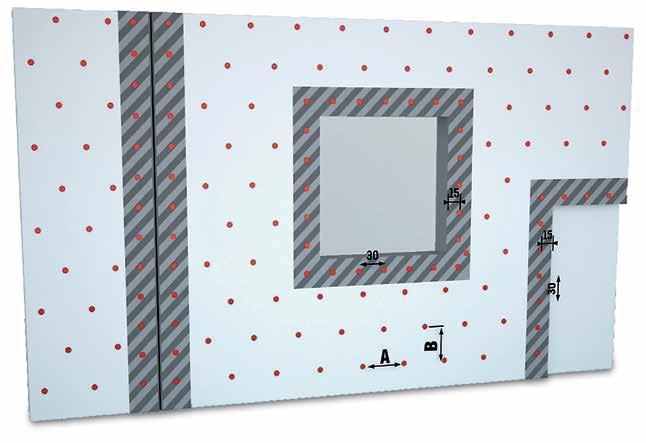

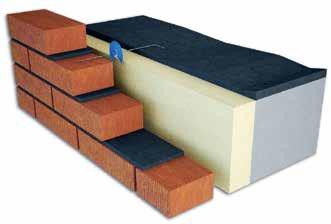

4 KOTWIENIE Rozmieszczenie kotew Kotwienie w materiałach litych Kotwienie w materiałach porowatych Kotwienie cienkich ścian 4ALL 4ALL 4ALL Kotwy wbijane (do późniejszego montażu) Kotwy wkręcane (do późniejszego montażu) Szczelina max [cm] Symbol kotwy Materiały lite (4ALL) NB 16 7 NB NB NB NB 27,5 18,5 NB NB 32,5 23,5 NB NB 37,5 28,5 NB NB 50 fi5 38 NB 60 fi5 48 Szczelina max [cm] Symbol kotwy Materiały lite i porowate (4ALL) NK 16 7 NK NK NK NK 27,5 18,5 NK NK 32,5 23,5 NK NK 37,5 28,5 NK biuro@zamocowaniaelewacji.pl tel.: , fax

5 Elewacje murowane Kotwy wkręcane do cienkich spoin Szczelina max [cm] Symbol kotwy Materiały lite i porowate (4ALL) NNK 16 7 NNK NNK NNK NNK NNK NNK Krążki dociskowe EKO UNI KOMBI LIP Kotwy wkładane w spoinę do zapraw tradycyjnych Kotwy wkładane w spoinę do cienkich spoin Symbol kotwy Szczelina [cm] Elewacja Zaprawa Konstrukcja NL 23 < 13 tradycyjna tradycyjna NL 26 < 16 tradycyjna tradycyjna NL 29 < 19 tradycyjna tradycyjna NL 32 < 22 tradycyjna tradycyjna NL 35 < 25 tradycyjna tradycyjna NL 40 < 30 tradycyjna tradycyjna Symbol kotwy Szczelina [cm] Elewacja Zaprawa Konstrukcja PRIK 25 < 11 klejowa/tradycyjna klejowa PRIK 28 < 14 klejowa/tradycyjna klejowa PRIK 31 < 17 klejowa/tradycyjna klejowa PRIK 34 < 20 klejowa/tradycyjna klejowa Puszki wentylacyjne Rozmieszczenie puszek w elewacji Osadzenie puszki dół Dostępne kolory: biały, j.szary, c.szary, grafitowy, brązowy i żółty Wymiary: 115 x 60 x 11 mm Puszki osadza się na dole na warstwie izolacji przeciwwilgociowej nie mniej niż 30 cm nad poziomem gruntu oraz na górze elewacji. Maksymalne odstępy między puszkami to 1m.

6 CENNIK DETALICZNY ważny od produkt wkręcane wkręcane DO CIENKICH SPOIN WBIJANE DO ZAPRAW TRADYCYJNYCH DO CIENKICH SPOIN SYMBOL KOTWY DRUTOWE ZE STALI NIERDZEWNEJ Ilość Cena netto szt./op. zł/op. zł/szt. NK 16 (fi 4) ,00 1,30 NK 19 (fi 4) ,50 1,43 NK 22 (fi 4) ,00 1,48 NK 25 (fi 4) ,00 1,54 NK 27,5 (fi 4) ,50 1,75 NK 30 (fi 4) ,00 1,82 NK 32,5 (fi 4) ,00 2,00 NK 35 (fi 4) ,50 2,27 NK 37,5 (fi 4) ,50 2,33 NK 40 (fi 4) ,00 2,56 NNK 16 (fi 4) ,00 2,22 NNK 19 (fi 4) ,00 2,34 NNK 22 (fi 4) ,00 2,52 NNK 25 (fi 4) ,50 2,61 NNK 30 (fi 4) ,50 2,93 NNK 35 (fi 4) ,00 3,30 NNK 40 (fi 4) ,50 3,53 NB 16 (fi 4) ,00 1,18 NB 19 (fi 4) ,00 1,28 NB 22 (fi 4) ,50 1,35 NB 25 (fi 4) ,00 1,38 NB 27,5 (fi 4) ,00 1,62 NB 30 (fi 4) ,00 1,68 NB 32,5 (fi 4) ,00 1,80 NB 35 (fi 4) ,50 2,03 NB 37,5 (fi 4) ,00 2,14 NB 40 (fi 4) ,00 2,24 NB 50 (fi 5) ,00 6,48 NB 60 (fi 5) ,00 7,46 NL 23 (fi 4) ,50 1,73 NL 26 (fi 4) ,50 1,89 NL 29 (fi 4) ,50 2,07 NL 32 (fi 4) ,00 2,38 NL 35 (fi 4) ,00 4,06 NL 40 (fi 4) ,00 4,06 PRIK ,50 0,95 PRIK ,50 0,99 PRIK ,00 1,20 PRIK ,50 1,85 przyrządy do KOTEW DRUTOWYCH Przyrząd do wkręcania kotew 1 12,00 12,00 Przyrząd do wbijania kotew 1 6,00 6,00 biuro@zamocowaniaelewacji.pl tel.: , fax

7 Elewacje murowane produkt Ilość Cena netto SYMBOL szt./op. zł/op. zł/szt. KRĄŻKI DOCISKOWE EKO CLIP ,00 0,14 KOMBI CLIP ,50 0,23 UNI CLIP ,00 0,22 LIP CLIP ,00 0,29 KOŁKI ROZPOROWE 4ALL ,00 0,24 Trzpień Trzpień Kotwa mechaniczna Nabój klejowy MOCOWANIE KONSOL 10x ,20 12,32 12x ,90 16,39 NG 10x ,75 5,35 NG 12x ,50 8,58 FAZ II 8/ ,00 8,42 FAZ II 10/ ,00 11,96 FAZ II 12/ ,00 17,30 FAZ II 16/ ,00 29,90 M ,90 5,39 M ,10 5,61 Kotwa chemiczna R-KER ,40 50,94 Kotwa chemiczna R-KEX II ,10 98,01 Kotwa chemiczna R-KEM II ,20 93,72 Kotwa chemiczna FIS VT 380C ,00 52,00 Kotwa chemiczna FIS VT 300T ,20 48,52 Kotwa chemiczna FIS VL 410C ,20 64,92 Wycior metalowy M ,16 17,16 M ,78 19,78 Wycior nylonowy M 10 M ,00 27,00 Klin regulacyjny 10/4 1 12,10 12,10 konsoli 12/4 1 13,75 13,75 Podkładka pod wieszak konsoli pod jarzmo 1 10,00 10,00 gr. 2-5 mm pod stopkę 1 10,00 10,00 Wyciskacz do chemii R-KER / R-KEM 1 180,18 180,18 Pompka do przedmuchiwania zwiercin 1 107,80 107,80 Klips do mocowania wełny dł. 50 cm (2 x 25cm) ,00 3,68

8 ZBROJENIE DO MURÓW Zbrojenie do murów wznoszonych na zaprawie tradycyjnej MURFOR RND Zbrojenie do murów wznoszonych na zaprawie tradycyjnej MURFOR + Symbol produktu szerokość Wymiary długość Minimalna szerokość muru wewn.*/ zewn. [cm] RND/Z ,5/7,5 RND/Z-4-50 / Murfor +Z ,5/9,5 RND/Z / Murfor +Z ,5/14,5 Murfor +Z ,5/18,5 RND/Z / Murfor +Z ,5/19,5 RND/Z / Murfor +Z ,5/24,5 RND/Z / Murfor +Z-200 (4,56) ,5/24,5 RND/Z / Murfor +Z-250 (4,56) ,5/29,5 * Mur bez wyprawy zewnętrznej Zbrojenie do murów wznoszonych na cienkie spoiny MURFOR EFS Symbol produktu szerokość Wymiary długość szerokość płaskownika Minimalna szerokość muru wewn.*/ zewn. [cm] EFS/Z x 1,5 8/9 EFS/Z x 1,5 13/14 EFS/Z x 1,5 18/19 EFS/Z x 1,5 23/24 * Mur bez wyprawy zewnętrznej Symbol produktu Murfor Compact I-50 Murfor Compact I-100 Murfor Compact E-35 Murfor Compact E-70 Długość rolki [m] 30 ** 2x Murfor Compact I-50 Szerokość Typ ścian murowanych Mury z elementów ceramicznych, betonowych, silikatowych w środowisku suchym Grubość muru (x2**) >130 < 200 Grubość spoiny 3 12 Waga rolki [kg] 1,40 2,77 35 Warstwy ,32 elewacyjne muru 100 2,63 Zbrojenie do murów wznoszonych na cienkie i tradycyjne spoiny MURFOR Compact Murfor Compact stanowi nową generację zbrojenia murów. Produkt składa się z wytrzymałej siatki ze stalowymi linkami, którą można łatwo rozwinąć na spoinach murarskich. W zależności od zastosowania dostępne są dwa typy Murfor Compact: Murfor Compact I (stal ocynkowana), Murfor Compact E (stal nierdzewna). biuro@zamocowaniaelewacji.pl tel.: , fax

9 Konstrukcje murowe CENNIK DETALICZNY ważny od produkt SYMBOL ZBROJENIE Ilość Cena netto szt./op. zł/op. zł/szt. DO CIENKICH SPOIN EFS/Z ,50 25,50 Murfor EFS EFS/Z ,50 25,50 EFS/Z ,50 25,50 EFS/Z ,50 25,50 DO ZAPRAWY TRADYCYJNEJ RND/Z ,50 16,50 Murfor RND RND/Z-50-4 / Murfor +Z ,50 16,00 RND/Z / Murfor +Z ,50 16,00 Murfor + Murfor +Z ,50 16,00 RND/Z / Murfor +Z ,50 16,00 RND/Z / Murfor +Z ,50 16,00 RND/Z / Murfor +Z-200 (4,56) ,00 24,00 RND/Z / Murfor +Z-250 (4,56) ,00 24,00 uniwersalne Murfor Compact I ,40 140,40 Murfor Murfor Compact I ,20 242,40 Murfor Compact E ,00 282,00 Compact Murfor Compact E ,20 482,40 STRZEMIONA DO NADPROŻY LHK ,50 4,90 LHK ,50 4,90 LHK ,50 4,90 Klamra K 3/ ,20 1,20 Przetyczka P 3/80 1 0,80 0,80 Dostępne kolory: szary i antracytowy. Inne wymiary dostępne na zamówienie. PUSZKI WENTYLACYJNE Dostępne kolory: biały, j.szary, c.szary, grafitowy, brązowy i żółty Wymiary: 115 x 60 x 11 mm TAŚMA DYLATACYJNA Rozprężna do szczeliny 5-12 mm (rolka 4,3 mb) Rozprężna do szczeliny 7-16 mm (rolka 3,3 mb) bloczek izolacyjny ,00 2, ,00 28,00 (zł/rolka) 5 175,00 35,00 (zł/rolka) Wymiary 113 x 115 x 595 mm 1 54,00 54,00 przyrząd szalunkowy Przyrząd szalunkowy 1 120,00 120,00

10 ŁĄCZNIKI DO MURÓW K1 L 40x68 mm 22x1,25 mm Element do połączeń murów z konstrukcją żelbetową lub z istniejącym murem, a także do połączeń murów wykonanych z elementów o różnym module wysokości. Nadaje się do zaprawy tradycyjnej oraz klejowej. D1 L 50x73 mm 22x1,25 mm Odpowiednik łącznika K1 stosowany w miejscach, gdzie konieczne jest zachowanie dylatacji między łączonymi elementami. K2 L 35x65 mm 60x1,25 mm Element do połączeń murów z konstrukcją żelbetową lub z istniejącym murem, a także do połączeń murów wykonanych z elementów o różnym module wysokości. Nadaje się do zaprawy tradycyjnej oraz klejowej. D2 L 40x88 mm 60x1,25 mm Odpowiednik łącznika K2 stosowany w miejscach, gdzie konieczne jest zachowanie dylatacji między łączonymi elementami. DS Wymiary / materiał L 110x115 mm 20x2 mm Element służący do połączeń ścian wypełniających ze stropem z zachowaniem dylatacji P30 DS2 Wymiary / materiał L 90x103 mm 22x0,7 mm stal ocynkowana Element służący do połączeń ścian wypełniających ze stropem z zachowaniem dylatacji 300x22x0,7 mm stal nierdzewna lub ocynkowana Element służący do połączeń między ścianami z elementów o tym samym module wysokości (np. ściany działowe ze ścianami nośnymi). Zastępuje przewiązania murarskie między ścianami. Nadaje się do zapraw tradycyjnych lub klejowych. D3 175x22x0,7 mm Element stosowany do połączeń fragmentów murów z zachowaniem dylatacji pionowej. Nadaje się do zapraw tradycyjnych i klejowych. ZIG ZAG 270x20x0,5 mm stal nierdzewna Element zastępujący przewiązania murarskie w murach wznoszonych na cienkie spoiny (np. ściany działowe ze ścianami nośnymi). Wkręty Wkręt do betonu 6,3x35 Wkręt do mocowania łączników typu K1, K2, D1, D2, DS do elementów żelbetowych. Nie wymaga koszulki rozprężnej. Jest wkręcany bezpośrednio w żelbet po uprzednim wywierceniu otworu montażowego o średnicy 5 mm. 5x50 mm / stal węglowa, ocynkowany Wkręt, w połączeniu z koszulką 4ALL lub SX8, służy do mocowania łączników typu K1, K2, D1, D2, DS do elementów murowych, takich jak: bloczki betonowe, cegła ceramiczna pełna, bloczki silikatowe itp. 5x60 mm / stal węglowa, ocynkowany Wkręt, który w połączeniu z koszulką UX8x50 służy do mocowania łączników typu K1, K2, D1, D2, DS. do elementów murowych, takich jak: elementy szczelinowe, bloczki gazobetonowe itp. biuro@zamocowaniaelewacji.pl tel.: , fax

11 Konstrukcje murowe CENNIK DETALICZNY ważny od produkt SYMBOL Ilość Cena netto szt./op. zł/op. zł/szt. ŁĄCZNIKI DO MURÓW P30 (ocynk) ,00 0,90 P30 (stal nierdzewna) ,50 1,99 K 1 (ocynk) ,50 0,99 K 2 (ocynk) ,00 1,90 DS (ocynk) ,00 3,95 DS2 (ocynk) ,50 2,29 D 1 (ocynk) ,00 1,32 D 2 (ocynk) ,00 2,21 D 3 (ocynk) ,00 2,08 ZIG ZAG (ocynk) ,50 0,75 (stal nierdzewna) ,50 1,67 Wkręt do betonu 6,3x / ,50 / 205,00 0,41 Wkręt 5x ,00 0,16 5x ,00 0,18 Kotwa KL-200/16 (ocynk) 1 36,00 36,00 Kotwa KL-200/20 (ocynk) 1 48,00 48,00 Wycior metalowy KOŁKI ROZPOROWE / 4ALL / SX 8x ,00 0,24 UX 8x50 R ,00 0,38 SX 8x ,00 0,46 UX 10x60 R 50 27,00 0,54 KR6NY ,00 0,12 NARZĘDZIA M ,16 17,16 M ,78 19,78 Wycior nylonowy M 10 M ,76 23,76 Wyciskacz do chemii R-KER / R-KEM 1 180,18 180,18 Pompka do przedmuchiwania otworów 1 107,80 107,80 Wybijak do gazobetonu 1 49,50 49,50
