1 Środowiska przetwarzania rozproszonego Dariusz Wawrzyniak Politechnika Poznańska Instytut Informatyki ul. Piotrowo 2 (IIPP, pok. 5) Poznań Dariusz.Wawrzyniak@cs.put.poznan.pl (61) Program przedmiotu Wykład (16 godz.): założenia projektowe w budowie systemów rozproszonych transparentność dostępu do zdalnych zasobów (modele komunikacji) skalowalność (replikacja) Ćwiczenia laboratoryjne (16 godz.) implementacja przykładowych aplikacji rozproszonych z wykorzystaniem wybranych mechanizmów/środowisk: PVM/MPI (wymiana komunikatów) RPC (wywoływanie procedur zdalnych) Java RMI (podejście obiektowe wywoływanie metod zdalnych) Java Message Service Dariusz Wawrzyniak 1

2 Sposób zaliczenia przedmiotu Wykład (16 godz.) egzamin końcowy. Ćwiczenia laboratoryjne (16 godz.) testy/sprawdziany z zagadnień laboratoryjnych w trakcie ćwiczeń lub w ramach egzaminu końcowego. Literatura A. S. Tanenbaum, M. van Steen: Systemy rozproszone, Zasady i paradygmaty. WNT, Warszawa, G. Coulouris, J. Dollimore, T. Kindberg: Systemy rozproszone: podstawy i projektowanie. WNT, Warszawa, A. S. Tanenbaum: Rozproszone systemy operacyjne, PWN, Warszawa, dokumentacja wybranych technologii (PVM/MPI, Sun RPC, Java, Java RMI, JMS, JavaSpaces) Dariusz Wawrzyniak 2

3 System rozproszony od strony projektowej System rozproszony Zbiór niezależnych komputerów i zasobów komputerowych zdolnych do kooperacji (np. poprzez sieć komputerową), postrzeganych przez użytkownika jako całościowo spójny system. Ogólny cel projektowy systemu rozproszonego: stworzenie przezroczystego, otwartego, elastycznego, wydajnego i skalowalnego mechanizmu współdzielenia zasobów. Dariusz Wawrzyniak 3

4 Niezależne komputery Niezależne komputery organizacja oprogramowania Dariusz Wawrzyniak 4

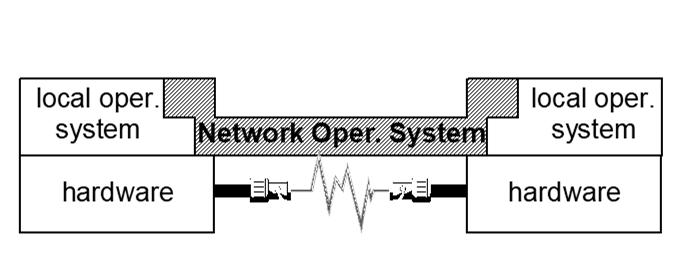

5 System sieciowy System sieciowy umożliwia użytkownikom dostęp do zdalnych zasobów w sposób nieprzezroczysty (użytkownicy są świadomi fizycznego rozproszenia zasobów) System sieciowy organizacja oprogramowania Dariusz Wawrzyniak 5

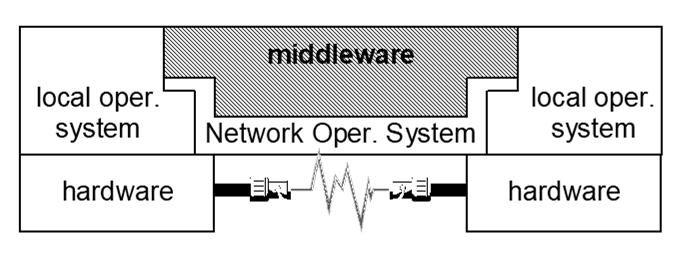

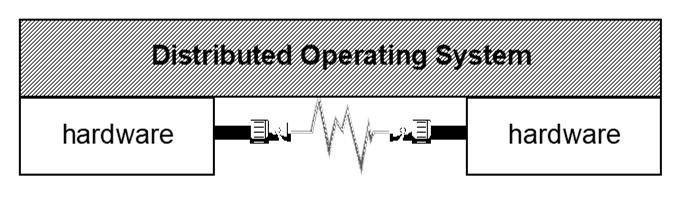

6 System rozproszony Rozproszony system operacyjny umożliwia użytkownikom dostęp do zdalnych zasobów w sposób przezroczysty (jest jednolity sposób dostępu do zasobu lokalnego i zdalnego) System rozproszony organizacja oprogramowania Dariusz Wawrzyniak 6

7 Zagadnienia projektowe (1) Otwartość, elastyczność zdolność do rozbudowy (sprzętowej, programowej) i rekonfiguracji, możliwość dodawania nowych usług bez głębokiej ingerencji w istniejące już usługi. Skalowalność możliwość dostosowania systemu do rosnących rozmiarów problemów i wymagań użytkowników. Współbieżność możliwość współbieżnego (równoczesnego) ubiegania się o zasoby i ich użytkowania. Zagadnienia projektowe (2) Tolerowanie uszkodzeń odporność na awarie przez redundancję (sprzętu, danych) oraz możliwość odtworzenia spójnego stanu po awarii. Przezroczystość ukrywanie przed użytkownikiem (programistą) fizycznego odseparowania składowych, zapewnienie jednolitego dostępu do zasobów lokalnych i zdalnych. Wydajność optymalizacja ruchu w sieci w celu zredukowania negatywnego wpływy stosunkowo wolnej komunikacji sieciowej. Dariusz Wawrzyniak 7

8 Przezroczystość (1) przezroczystość dostępu ukrywanie różnic w reprezentacji danych, zagwarantowanie jednolitego sposobu dostępu do zasobów, niezależnie od tego, czy są to zasoby lokalne, czy zdalne przezroczystość położenia identyfikacja zasobów niezależna od ich fizycznej lokalizacji (np. usługa nazw) przezroczystość migracji zmiana fizycznej lokalizacji zasobu nie powoduje zmian w sposobie ich identyfikacji i w sposobie dostępu przezroczystość relokacji fizyczna zmiana lokalizacji zasobu może być dokonana w sposób niewidoczny dla aplikacji w czasie realizacji dostępu do niego przez użytkowników Przezroczystość (2) przezroczystość replikacji utrzymywanie i udostępnianie kilku egzemplarzy tego samego zasobu (kopii) w taki sposób, jak gdyby użytkownik widział i działał tylko na jednym przezroczystość awarii zdolność ukrycia przed użytkownikiem faktu chwilowych nieprawidłowości funkcjonowania przezroczystość współbieżności realizacja współbieżnego dostępu do zasobu w taki sposób, że konkurujące procesy nie przeszkadzają sobie wzajemnie Dariusz Wawrzyniak 8

9 Otwartość standaryzacja reguł dostępu do usług formalny opis składni (jak skorzystać z usługi) i semantyki (na czym polega realizacja usługi) interoperacyjność (interoperability) zdolność współpracy dwóch różnych systemów, korzystający wzajemnie jedynie ze swoich własnych usług przenośność (portablility) zdolność aplikacji zaprojektowanej w systemie rozproszonym A do działania bez modyfikacji w systemie B Polityka i mechanizm Polityka jest zbiorem reguł dostępu do zasobów i może wynikać z: projektu systemu (ustalona jest na etapie projektowania systemu) wytycznych kierownictwa (ustalana jest na etapie instalacji lub eksploatacji systemu) decyzji indywidualnych użytkowników (podjętych w trakcie eksploatacji systemu) Mechanizm jest zbiorem dostępnych środków do wymuszania polityki mechanizm powinien być na tyle uniwersalny, żeby dało się go dostosować do zmian w polityce otwartość w skrajnym przypadku każda zmiany polityki mogłaby wymagać zmiany mechanizmu system zamknięty Dariusz Wawrzyniak 9

10 Koncepcja dostępu do współdzielonych zasobów zarządca zasobu (ang. resource manager) moduł oprogramowania odpowiedzialny za udostępnianie zasobu użytkownik zasobu moduł (proces) zgłaszający zapotrzebowanie na zasób Współpraca pomiędzy zarządcą a użytkownikiem model komunikatowy współpraca odbywa się przez komplementarne wykonanie operacji send i receive odpowiednio przez nadawcę i odbiorcę komunikatu model obiektowy zarządca postrzegany jest jako obiekt o pewnym identyfikatorze, będący w określonym stanie, który zmienia się pod wpływem operacji żądanych przez użytkowników obiekt aktywny obiekt jest procesem (wielowątkowym), oczekującym na żądania wywołania metod obiekt pasywny każdy obiekt ma własną przestrzeń adresową (segment), odwzorowywaną na przestrzeń adresową procesu, który się do niego odwołuje Dariusz Wawrzyniak 10

11 Komunikacja w systemach sieciowych/rozproszonych Elementarne mechanizmy komunikacji pomiędzy procesami Model komunikacji w systemach rozproszonych Elementarne mechanizmy komunikacji pomiędzy procesami Współdzielenie pamięci podstawą komunikacji jest dostęp do wspólnych danych w pamięci, wymiana informacji sprowadza się do zapisu i odczytu wspólnych danych oraz związanej z tym synchronizacji. Przekazywanie komunikatów podstawą komunikacji jest umieszczanie danych w podsystemie komunikacyjnym oraz ich pobieranie z podsystemu komunikacyjnego, wymiana informacji polega na wywoływaniu odpowiednich funkcji w celu wysłania i odbioru komunikatu. Dariusz Wawrzyniak 11

12 Sieciowa realizacja elementarnych mechanizmów komunikacji Współdzielenie pamięci brak możliwości współdzielenia pamięci fizycznej, emulacja pamięci współdzielonej poprzez odpowiednią obsługę błędu strony w systemie pamięci wirtualnej. Przekazywanie komunikatów komunikacja asynchroniczna wymagana gotowość do odbioru danych po stronie adresata komunikatu, schemat komunikacji zgodny z modelem klient-serwer. Model komunikacji w systemach rozproszonych Wywoływanie procedur zdalnych (ang. remote procedure call) Wywoływanie metod zdalnych (ang. remote method call) Komunikacja zorientowana na przysyłanie wiadomości (ang. message-oriented communication) Komunikacja strumieniowa Komunikacja za pośrednictwem wirtualnej pamięci współdzielonej Dariusz Wawrzyniak 12

13 Komunikacja zorientowana na przysyłanie wiadomości Przesyłanie wiadomości model systemu nadawca odbiorca aplikacja oprog. system. serwer komunikacyjny serwer komunikacyjny aplikacja oprog. system. sieć Dariusz Wawrzyniak 13

14 Trwałość komunikacji Komunikacja przejściowa (ang. transient communication) wiadomość jest przekazywana (utrzymywana w podsystemie komunikacyjnym) pod warunkiem, że działa nadawca i odbiorca tej wiadomości. Komunikacja nieustanna (ang. persistent communication) wiadomość jest przechowywana w celu doręczenia do odbiorcy nawet, gdy odbiorca nie działa w danej chwili, a nadawca zakończył działanie po wysłaniu tej wiadomości. Synchroniczność komunikacji Komunikacja synchroniczna nadawca kontynuuje działanie dopiero, gdy wiadomość znajdzie się w buforze odbiorczym lub zostanie doręczona do adresata. Komunikacja asynchroniczna nadawca kontynuuje działanie zaraz po przekazaniu wiadomości do podsystemu komunikacyjnego. Dariusz Wawrzyniak 14

15 Komunikacja nieustanna asynchroniczna Komunikacja nieustanna synchroniczna Dariusz Wawrzyniak 15

16 Komunikacja przejściowa asynchroniczna Komunikacja przejściowa synchroniczna z potwierdzeniem dotarcia Dariusz Wawrzyniak 16

17 Komunikacja przejściowa synchroniczna z potwierdzeniem odebrania Komunikacja przejściowa synchroniczna z oczekiwaniem na odpowiedź Dariusz Wawrzyniak 17

18 Środowiska wymiany komunikatów Identyfikacja procesów przeźroczystość położenia PVM: unikalny identyfikator procesu (TID) MPI: unikalny numer w grupie procesów Mechanizmy komunikacji przeźroczystość dostępu PVM: adresowanie komunikatów do procesów o podanych identyfikatorach MPI: adresowanie komunikatów do procesów o podanych numerach Mechanizm zdalnego uruchamiania zadań PVM: dynamicznie w trakcie działania aplikacji MPI (v.1): statycznie w trakcie uruchamiania aplikacji PVM maszyna wirtualna Maszyna wirtualna 2 Maszyna wirtualna 1 stacja robocza wielo-procesor notebook Dariusz Wawrzyniak 18

19 PVM budowa identyfikatora zadania (TID) numer węzła 1 = adres rozgłoszeniowy lokalny numer zadania 1=demon PVM uruchamianie przetwarzania Przygotowanie programów przygotowanie kodów źródłowych w języku C lub Fortran kompilacja i konsolidacja kodów źródłowych Skonfigurowanie maszyny wirtualnej wybranie i przygotowanie opisu odpowiednich węzłów uruchomienie demonów na poszczególnych węzłach ewentualna dynamiczna zmiana konfiguracji początkowej Uruchomienie zadań uruchomienie procesu na terminalu jednego z węzłów uruchomienie zadania poleceniem spawn z konsoli PVM uruchomienie zadania przez inne zadanie Dariusz Wawrzyniak 19

20 PVM podstawowe funkcje biblioteczne Konfiguracja maszyny wirtualnej: pvm_addhosts, pvm_delhosts, pvm_config, pvm_tidtohost Obsługa zadań: pvm_mytid, pvm_exit, pvm_spawn, pvm_kill, pvm_task, pvm_parent Komunikacja międzyprocesowa obsługa buforów: pvm_initsend, pvm_mkbuf, pvm_freebuf, pvm_getsbuf, pvm_getrbuf, pvm_setsbuf, pvm_setrbuf pakowanie danych: pvm_pk..., pvm_upk... wymiana komunikatów: pvm_send, pvm_mcast, pvm_psend, pvm_recv, pvm_nrecv, pvm_probe, pvm_trecv, pvm_bufinfo, pvm_precv utworzenie bufora initsend, mkbuf PVM schemat wymiany komunikatów zapakowanie danych pkint, pkfloat rozpakowanie danych upkint, upkfloat wysłanie zawart. buf. send, mcast odbiór komunikatu recv, nrecv Dariusz Wawrzyniak 20

21 PVM dynamiczne grupy procesów Grupa procesów identyfikowana jest przez nazwę. Każde zadanie może w dowolnej chwili dołączyć się do grupy, jak i opuścić grupę. Przyłączając się do grupy, zadanie otrzymuje w tej grupie unikalnym numer (jest to numer kolejny, począwszy od 0). Zadanie może należeć jednocześnie do wielu grup. Zadanie może wysłać komunikat do wszystkich procesów w grupie, nawet jeśli do niej nie należy (grupy otwarte). PVM funkcje biblioteczne do obsługi grup procesów Dołączanie procesu do grupy (również tworzenie grupy): pvm_joingroup Odłączanie procesu od grupy (ostatecznie usuwanie grupy): pvm_lvgroup Identyfikacja procesów w grupie: pvm_gettid, pvm_getinst Informacja o liczbie procesów w grupie: pvm_gsize Rozgłaszanie (komunikat do wszystkich w grupie): pvm_bcast Bariera synchronizująca: pvm_barrier Dariusz Wawrzyniak 21

22 MPI podstawowe cechy Model przetwarzania SPMD (Single Program Multiple Data) wszystkie uruchomione procesy wykonują ten sam program Wszystkie procesy uruchamiane są przy rozpoczęciu przetwarzania (w wersji 2.0 można również dynamicznie uruchomić dodatkowe procesy) mpirun, mpiexec Procesy tworzą grupę, w której numer procesu jest jego identyfikatorem grupa jest częścią tzw. komunikatora istnieje predefiniowany komunikator MPI_COMM_WORLD obejmujący wszystkie procesy MPI komunikator Kontekst komunikacyjny wirtualny kanał komunikacyjny, umożliwiający odseparowanie komunikatów można odbierać tylko komunikaty przekazywane w ramach tego samego kontekstu Grupa procesów grupa o ustalonym rozmiarze, w ramach której identyfikowane są procesy nadawca i odbiorca identyfikowany jest poprzez numer w danej grupie Komunikator jest parametrem każdej funkcji do realizacji wymiany komunikatów Dariusz Wawrzyniak 22

23 MPI obsługa komunikatora Uzyskanie własnego numeru przez proces: MPI_Comm_rank Uzyskanie liczby procesów w grupie komunikatora: MPI_Comm_size Uzyskanie grupy komunikatora: MPI_Comm_group Utworzenie komunikatora dla określonej grupy procesów: MPI_Comm_create MPI komunikacja punkt-punkt Komunikacja w trybie blokującym: MPI_Send, MPI_Recv Komunikacja natychmiastowa: MPI_Isend, MPI_Irecv Komunikacja synchroniczna: MPI_Ssend, MPI_Issend Komunikacja buforowana: MPI_Bsend, MPI_Ibsend Komunikacja w trybie gotowości: MPI_Rsend, MPI_Irsend Dariusz Wawrzyniak 23

24 MPI przetwarzanie kolektywne Kolektywny transfer danych: MPI_Bcast, MPI_Gather, MPI_Scatter, MPI_Gatherall, MPI_Alltoall Obliczenie kolektywne: MPI_Reduce, MPI_Reducescatter Synchronizacja: MPI_Barrier MPI_Alltoall A1 A2 A3 A4 A1 B1 C1 D1 B1 B2 B3 B4 A2 B2 C2 D2 C1 C2 C3 C4 A3 B3 C3 D3 D1 D2 D3 D4 A4 B4 C4 D4 Dariusz Wawrzyniak 24

25 Wywoływanie procedur zdalnych Mechanizm wywołania procedury main(int argc, char* argv[]){ int id, status; id = atoi(argv[1]); status = zabij_proc(id); exit(status) }... int zabij_proc (int pid){ int stat; stat = kill(pid, 9); return stat; } Dariusz Wawrzyniak 25

26 Schemat interakcji klient-serwer (transakcja komunikatu) klient serwer żądanie klienta odpowiedź serwera Semantyka wywołania procedury w komunikacji sieciowej klient serwer main(int argc, char* argv[]){ int id, status; id = atoi(argv[1]); status = zabij_proc(id); exit(status) }... int zabij_proc (int pid){ int stat; wyślij_żądanie(pid); // oczekiwanie na odp. odbierz_odp (&stat); return stat; } komunikacja sieciowa int zabij_proc (int pid){ int stat; stat = kill(pid, 9); return stat; } programista main (){ int p, stat; odbierz_żądanie (&p); stat = zabij_proc(p); wyślij_odp (stat); return stat; } system Dariusz Wawrzyniak 26

27 RPC zagadnienia projektowe Przeźroczystość dostępu ukrycie komunikacji sieciowej przed aplikacją przez odpowiednie opakowanie funkcji komunikacyjnych namiastką klienta oraz serwera. Gwarancja wykonania ukrywanie błędów komunikacyjnych Specyfikacja interfejsu sposób opisu sygnatur procedur zdalnych (nazwy, typy parametrów) Obsługa sytuacji wyjątkowych RPC przezroczystość dostępu Namiastka klienta (ang. client stub) udostępnienie aplikacji klienckiej procedury lokalnej odpowiedzialnej za przesłanie danych do serwera oraz odebranie wyników Namiastka serwera (ang. server stub) udostępnienie aplikacji po stronie serwera procedury lokalnej odpowiedzialnej za odebranie identyfikatora procedury zdalnej do wywołania, parametrów procedury, a odesłanie wyników lub zgłoszenie wyjątków Dariusz Wawrzyniak 27

28 Warstwy protokołu RPC klient serwer namiastka klienta namiastka serwera SELECT CHAN BLAST protokół RPC SELECT CHAN BLAST warstwa siec./transp. warstwa siec./transp. Interakcja klient-serwer w realizacji wywołania zdalnego 1. Lokalne wywołanie procedury namiastki przez klienta 2. Przygotowanie (upakowanie) danych do wysłania na stronę serwera 3. Wysłanie przygotowanego komunikatu na stronę serwera 4. Odebranie komunikatu przez serwer 5. Rozpakowanie danych 6. Wykonanie procedury zdalnej 7. Przygotowanie (upakowanie) danych z odpowiedzią dla klienta 8. Wysłanie przygotowanego komunikatu na stronę klienta 9. Odebranie komunikatu przez namiastkę klienta 10. Rozpakowanie komunikatu i zwrócenie klientowi wyniku Dariusz Wawrzyniak 28

29 Diagram przestrzenno-czasowy interakcji klient-serwer klient wywołanie procedury zdalnej oczekiwanie powrót z wywołania procedury zdalnej żądanie wraz z argumentami odpowiedź z wynikiem serwer lokalne wykonanie procedury RPC - przekazywanie parametrów przekazywanie przez wartość (ang. call-by-value) problem reprezentacji danych (np. różnice w kodowaniu znaków, różnice w kolejności bajtów, formaty liczb zmiennopozycyjnych) przekazywanie przez referencje (ang. call-by-reference) problem zinterpretowania wartości wskaźnika w innej przestrzeni adresowej przekazywanie przez kopiowanie i odtwarzanie (ang. callby-copy/restore) utworzenie kopii parametru po stronie procedury i zapis dokonanych tam zmian w procesie klienta po jej zakończeniu (problem opisu struktur danych w celu prawidłowego zidentyfikowania wszystkich składowych) Dariusz Wawrzyniak 29

30 Reprezentacja kanoniczna klient format kanoniczny serwer klient Konwersja bezpośrednia klient serwer klient Dariusz Wawrzyniak 30

31 Przekazywanie referencji przez kopiowanie i odtwarzanie 1. Skopiowanie wskazanej wartości do bufora komunikacyjnego i wysłanie do serwera. 2. Wywołanie po stronie serwera procedury zdalnej ze wskaźnikiem na kopię wartości utworzoną po stronie serwera. 3. Skopiowanie zmodyfikowanej wartości z przestrzeni adresowej serwera do bufora komunikacyjnego i przesłanie z powrotem do klienta. 4. Umieszczenie odebranej wartości w miejscu wskazywanym przez referencję po stronie klienta. Kopiowanie i odtwarzanie przykład złożonej struktury danych XDR Dariusz Wawrzyniak 31

32 RPC gwarancja wykonania Semantyka ewentualnie brak gwarancji, procedura mogła się wykonać lub mogła się nie wykonać. Semantyka co najmniej raz po uzyskaniu odpowiedzi z wynikiem od serwera klient ma pewność, że wywoływana procedura wykonała się co najmniej raz. Semantyka co najwyżej raz po uzyskaniu odpowiedzi z wynikiem od serwera klient wie, że wywoływana procedura wykonała się dokładnie raz. Jak należy zinterpretować przypadek wystąpienia błędu (wyjątku) w wywołaniu procedury zdalnej? Semantyka dokładnie raz niemożliwa do uzyskania, jeśli system narażony jest na awarie (np. serwera lub łączy). Specyfikacja interfejsu Opis interfejsu w języku implementacji (np. Ada, Java RMI) Opis interfejsu w języku specjalnym, niezależnym od implementacji (CORBA IDL, Sun RPC rpcgen) Dariusz Wawrzyniak 32

33 RPC zagadnienia realizacyjne Przetwarzanie interfejsu Wiązanie klienta z serwerem Obsługa komunikacji klient-serwer Realizacja semantyki błędu Problem osieroconych obliczeń Przetwarzanie interfejsu procedur zdalnych Generowanie namiastki klienta Generowanie namiastki serwera Generowanie przykładowego programu klienta (client sample) Generowanie wzorca do implementacji procedur zdalnych (template) Generowanie plików do zarządzania kompilacją Dariusz Wawrzyniak 33

34 Wiązanie klienta z serwerem Wiązanie statyczne klient ma na stałe wprowadzony identyfikator komunikacyjny serwera (np. para: adres IP, nr portu). Wiązanie dynamiczne klient uzyskuje adres serwera za pośrednictwem łącznika (np. portmap, lub rpcbind w Sun RPC). Wiązanie dynamiczne klienta z serwerem klient wywołanie procedury serwer przekazanie identyfikatora komunikacyjnego zapytanie o identyfikator komunikacyjny rejestracja serwera łącznik Dariusz Wawrzyniak 34

35 Obsługa komunikacji klient-serwer BLAST realizuje przesyłanie dużych komunikatów poprzez podział na mniejsze części, transmisję poszczególnych części i ponowne złożenie w jeden komunikat po stronie odbiorczej, CHAN synchronizuje wymianę komunikatów z żądaniami wywołania procedur oraz odpowiedziami, SELECT rozdziela i przekazuje komunikaty z żądaniami do odpowiednich procesów. BLAST odbiorca fragment 1 fragment 2 fragment 3 fragment 4 fragment 5 fragment 6 (ost.) SRR fragment 3 fragment 5 SRR nadawca Dariusz Wawrzyniak 35

36 BLAST nadawca 1. otrzymanie bloku z w wyższej warstwy stosu protokołów i podział bloku na fragmenty 2. wysłanie kolejno poszczególnych fragmentów do odbiorcy (ze specjalnym oznaczeniem ostatniego fragmentu) 3. ustawienie czasomierza (ang. timer) DONE 4. jeśli dotarł SRR z informacją o brakujących fragmentach, to wysłanie brakujących fragmentów i przejście do pkt jeśli dotarł SRR z informacją o odebraniu wszystkich fragmentów, to SUKCES 6. jeśli DONE = 0 // minął czas oczekiwania to BŁĄD BLAST odbiorca (1) 1. po odebraniu pierwszego komunikatu z fragmentem bloku danych: inicjalizacja struktur danych do przechowywania poszczególnych bloków, umieszczenie odebranego fragmentu w odpowiedniej strukturze ustawienie licznika powtórzeń na 0 2. ustawienie czasomierza LAST_FRAG 3. po odebraniu kolejnego (ale nie ostatniego) komunikatu: umieszczenie nadesłanego fragmentu bloku w odpowiedniej strukturze i przejście do pkt. 2 Dariusz Wawrzyniak 36

37 BLAST odbiorca (2) 4. jeśli LAST_FRAG = 0, to przejście do pkt po odebraniu ostatniego komunikatu umieszczenie nadesłanego fragmentu bloku w odpowiedniej strukturze i sprawdzenie kompletności bloku 6. jeśli blok jest kompletny to wysłanie komunikatu SRR i przekazanie bloku do wyższej warstwy stosu protokołów 7. jeśli blok nie jest kompletny przejście do pkt jeśli licznik powtórzeń jest mniejszy od 3, to wysłanie komunikatu SRR z informacją o brakujących blokach, zwiększenie licznika powtórzeń o 1 i przejście do pkt. 2 w przeciwnym razie rezygnacja z odbioru BLAST format komunikatu identyfikator protokołu warstwy wyższej identyfikator sesji lub epoki numer protokołu ID komunikatu rozmiar komunikatu liczba fragmentów typ ID fragmentu/maska długość komunikatu w bajtach (ilość danych) dane lub SRR liczba fragmentów przesyłanych w komunikacie lub flaga ostatniego fragmentu dane Dariusz Wawrzyniak 37

38 CHAN klient żądanie ACK odpowiedź ACK serwer CHAN domniemane potwierdzenia klient żądanie odpowiedź żądanie odpowiedź ACK serwer Dariusz Wawrzyniak 38

39 CHAN próbkowanie serwera klient żądanie ping pong ping pong odpowiedź ACK serwer CHAN bicie serca klient żądanie jeszcze żyję jeszcze żyję odpowiedź ACK serwer Dariusz Wawrzyniak 39

40 CHAN format komunikatu żądanie, odpowiedź, ACK lub próbkowanie unikalny identyfikator pary żądanie/odpowiedź identyfikator protokołu warstwy wyższej typ identyfikator kanału kom. ID komunikatu ID restartu rozmiar komunikatu numer protokołu dane identyfikator transakcji komunikatu unikalny numer przechowywa ny na dysku i zwiększany po każdym restarcie komputera Realizacja semantyki błędu nie można zlokalizować serwera zgłoszenie wyjątku zaginione żądanie retransmisja żądania po upłynięciu ustalonego czasu oczekiwania zaginiona odpowiedź retransmisja żądania stosowanie procedur idempotentnych numerowanie żądań i retransmisja odpowiedzi awaria serwera przed podjęciem realizacji retransmisja żądania po wykonaniu zgłoszenie wyjątku awaria klienta osierocenie obliczeń Dariusz Wawrzyniak 40

41 Usuwanie osieroconych obliczeń (1) Eksterminacja rejestrowanie działań podejmowanych przez klienta na nośniku niewrażliwym na awarie i usuwanie na tej podstawie osieroconych obliczeń po restarcie klienta. Reinkarnacja każdy restart klienta rozpoczyna nową epokę (identyfikowaną przez numer kolejny), po której usuwane są wszystkie obliczenia związane z poprzednią epoką. Usuwanie osieroconych obliczeń (2) Łagodna reinkarnacja reinkarnacja, w której usuwa się tylko te obliczenia rozpoczęte w starej epoce, dla których nie ma właściciela. Wygaśnięcie przydział określonego czasu T serwerowi na wykonanie procedury. Jeśli wykonanie nie zakończy się w czasie T, serwer musi uzyskać kolejny przydział, pod warunkiem, że obliczenia nie zostały osierocone. Jeśli klient odczeka czas T przy restarcie, osierocone obliczenia same się zakończą. Dariusz Wawrzyniak 41

42 SELECT Po stronie klienta: odwzorowanie wywoływanej procedury na jej identyfikator, przekazywany do serwera. Po stronie serwera: zlokalizowanie wywoływanej procedury na podstawie identyfikatora. Warianty użycia mechanizmu RPC Wywołanie asynchroniczne Wywołanie zwrotne Dariusz Wawrzyniak 42

43 Wywołanie asynchroniczne wywołanie procedury zdalnej klient żądanie wraz z argumentami serwer lokalne wykonanie procedury Wywołanie asynchroniczne z potwierdzeniem odbioru wywołanie procedury zdalnej klient żądanie wraz z argumentami serwer lokalne wykonanie procedury Dariusz Wawrzyniak 43

44 Wywołanie zwrotne wywołanie procedury zdalnej klient żądanie wraz z argumentami serwer lokalne wykonanie procedury wywołanie procedury zwrotnej Idempotentność i bezstanowość Przykład Network File System Dariusz Wawrzyniak 44

45 Architektura NFS proces uniksowy interfejs systemu plików serwer NFS uniksowy interfejs systemu plików wirtualny system plików lokalny system plików klient NFS wirtualny system plików lokalny system plików protokół RPC Uniksowy interfejs systemu plików open (pathname, flags) fd creat (pathname, mode) fd read (fd, buf, count) write (fd, buf, count) lseek (fd, offset, whence) close (fd) unlink (pathname) Dariusz Wawrzyniak 45

46 Interfejs zdalnego dostępu do pliku protokół RPC lookup (dirfh, name) fh, attr create (dirfh, name, attr) newfh, attr read (fh, offset, count) data, attr write (fh, offset, data) attr remove (dirfh, name) status Odwzorowanie interfejsu uniksowego na interfejs zdalnego dostępu Jak wygląda realizacja uniksowej funkcji open? Jak wygląda realizacja uniksowej funkcji creat? Gdzie przechowywane są dane identyfikujące otwarty plik? Jak wygląda realizacja uniksowej funkcji read/write? Jak wygląda realizacja uniksowej funkcji lseek? Dariusz Wawrzyniak 46

47 Problem opisu stanu systemu Stan systemu/obiektu z perspektywy klienta postrzegany jest poprzez odpowiedzi serwera jest to tzw. stan postrzegany (ang. observable state). Stan systemu po stronie serwera może być współtworzony przez niezależne zasoby jest to tzw. stan integralny (ang. inherent state). klient serwer Idempotentność procedur Procedura/metoda/operacja zdalna jest idempotentna w sensie postrzegania (ang. observably idempotent), jeśli jej wywołanie z określonymi wartościami parametrów zawsze daje taki sam wynik (wynik w sposób jednoznaczny jest zdeterminowany wartościami parametrów) w sensie integralnym (ang. inherently idempotent), jeśli jej wywołanie z określonymi wartościami parametrów i przy określonym stanie zasobów zawsze daje taki sam wynik (wynik w sposób jednoznaczny jest zdeterminowany wartościami parametrów oraz stanem niezależnych zasobów) Dariusz Wawrzyniak 47

48 Bezstanowość Serwer/obiekt jest bezstanowy (ang. stateless) w sensie postrzegania, jeśli wszystkie jego procedury/metody/operacje są idempotentne w sensie postrzegania. w sensie integralnym, jeśli wszystkie jego procedury/metody/operacje są idempotentne w sensie integralnym. Wywoływanie metod zdalnych Podejście obiektowe do budowy systemów rozproszonych Dariusz Wawrzyniak 48

49 Wywoływanie metod zdalnych model systemu obiekt aplikacja kliencka interfejs serwer proxy szkielet sieć Istota podejścia obiektowego Obiekt jest jednostką integrującą w sobie dane (stan obiektu) oraz odpowiednio zdefiniowane operacje (metody) Jedyna forma dostępu do danych polega na wywoływaniu metod wyspecyfikowanych w publicznym interfejsie obiektu Obiekt może implementować wiele interfejsów Ten sam interfejs może być implementowany przez wiele obiektów Dariusz Wawrzyniak 49

50 Podejście obiektowe do budowy systemów rozproszonych Kluczowe dla mechanizmu wywoływania metod zdalnych jest oddzielenie definicji interfejsu (specyfikacji) od jego implementacji w obiekcie W językach definicji interfejsu (IDL) interfejs traktowany jest jak typ danych W języku implementacji każdy obiekt implementujący dany interfejs jest instancją tego typu Przykład opisu interfejsu w podejściu obiektowym (CORBA IDL) interface Konto { float stan(); float wplac(in float value); float pobierz(in float value); }; interface Bank { Konto otworzkonto(in int numer); float zamknijkonto(in Konto k); }; Dariusz Wawrzyniak 50

51 Klasyfikacja obiektów ze względu na sposób implementacji Obiekt zdalny (ang. remote object) stan obiektu utrzymywany jest przez jeden serwer (wszystkie dane obiektu znajdują się na jednym serwerze) Obiekt rozproszony (ang. distributed object) stan obiektu przechowywany jest przez więcej niż jeden serwer (poszczególne serwery przechowują odpowiednie dane, stanowiące fragmenty tego samego obiektu) Z punktu widzenie klienta zarówno obiekt zdalny jak i obiekt rozproszony stanowi pewną całość odpowiednio identyfikowaną Klasyfikacja ze względu na dostępność informacji o obiektach Obiekt dostępny w czasie kompilacji (ang. compile-time object) informacja o obiekcie (jego typ) znana jest i dostępna w odpowiedniej formie w programie klienta na etapie tworzenia oprogramowania Obiekt dostępny w czasie wykonania (ang. runtime object) informacja o obiekcie dostępna jest dopiero w czasie działania aplikacji Dariusz Wawrzyniak 51

52 Klasyfikacja obiektu ze względu na trwałość Obiekt trwały (ang. persistent object) obiekt istnieje nawet wówczas, gdy nie ma serwera, w przestrzeni adresowej, którego mógłby być przechowywany stan tego obiektu Obiekt przejściowy (ang. transient object) obiekt istnieje tak długo, jak długo działa serwer utrzymujący jego stan Referencja do obiektu Referencja jest identyfikatorem, wykorzystywanym do wskazania obiektu, na którym ma zostać wykonana operacja W celu wywołania metody obiektu rezydującego na innej maszynie potrzebna jest zdalna referencja Referencja może być przekazywana jako parametr wywołania metody lub zwrócona jako wynik wykonania metody Dariusz Wawrzyniak 52

53 Implementacja zdalnej referencji Referencja jest wartością, której struktura wewnętrzna nie jest w żaden sposób interpretowana przez aplikację Zdalna referencja musi zawierać wystarczająco dużo informacji, żeby dowiązać obiekt w programie klienta Dowiązanie obiektu oznacza uzyskanie informacji, niezbędnej do wywołania metody obiektu (uzyskanie proxy) Dowiązanie obiektu Dowiązanie jawne (ang. explicit binding) dowiązanie wymaga wywołania odpowiedniej funkcji (np. bind), po którym może dopiero nastąpić wywołanie metody Dowiązanie domyślne (ang. implicit binding) wywołanie metody za pośrednictwem referencji skutkuje ustanowieniem dowiązanie do obiektu w procesie klienta Dariusz Wawrzyniak 53

54 Wywoływanie metod Statyczne wywoływanie metod wywołanie metody za pośrednictwem proxy, wygenerowanego na podstawie definicji interfejsu Dynamiczne wywoływanie metod skomponowanie informacji niezbędnych do wywołania w czasie działania systemu, np.: invoke(ref_obj, id_metody, param_wej, param_wyj); Przekazywanie obiektów jako parametrów Przekazywanie przez wartość do zdalnej metody przekazywana jest kopia obiektu, który jest parametrem rzeczywistym wywołania. Przekazywanie przez referencję (zmienną) do zdalnej metody przekazywana jest referencja (zdalna) do obiektu, który jest parametrem rzeczywistym. Przekazywanie przez kopiowanie i odtwarzanie do zdalnej metody przekazywana jest kopia obiektu, a po zakończeniu zdalnej metody następuje aktualizacja obiektu po stronie wywołania, stosownie do zmian dokonanych w ramach wykonania metody. Dariusz Wawrzyniak 54

55 Przekazywanie przez wartość przykład w Java RMI Przekazywanie przez referencję przykład w Java RMI Dariusz Wawrzyniak 55

56 Przekazywanie przez kopiowanie i odtwarzanie Message Oriented Middleware Systemy kolejkowania komunikatów Dariusz Wawrzyniak 56

57 Cechy MOM Uniezależnienie funkcjonowania składników aplikacji od dostępności informacji o interfejsach innych składników Uniezależnienie funkcjonowania warstwy komunikacyjnej (kanału komunikacyjnego) od działania (obecności) komunikujących się procesów Łatwość wdrożenia komunikacji asynchronicznej Koncepcja komunikacji oparta na kolejkowaniu Organizacja warstwy komunikacyjnej w postaci systemu kolejek realizowanych w oparciu o zasoby pamięci, w tym pamięci dyskowej (gwarancja trwałości na wypadek awarii) Udostępnienie mechanizmów komunikacji polegających na: umieszczeniu komunikatów w kolejkach, pobieraniu komunikatów z kolejek Dariusz Wawrzyniak 57

58 Paradygmat publish/subscribe Udostępnienie mechanizmu komunikacji opartego na identyfikacji wiadomości, a nie adresu nadawcy/odbiorcy Komunikujące się strony nie znają się wzajemnie Strona publikująca (nadawca) udostępnia treść związaną z określonym tematem (ang. topic) Środowisko komunikacyjne (usługa) przekazuje treść udostępnionych wiadomości odbiorcom (subskrybentom), którzy zarejestrowali (zapisali) się na dany temat. Model systemu kolejkowania komunikatów podstawowe pojęcia Wiadomość (ang. message) porcja danych (najczęściej z dodatkowymi własnościami) składowana w kolejce Kolejka (ang. queue) miejsce przechowywania wiadomości (komunikatów) Proces (ang. process) element aplikacji, zlecający operacje na wiadomościach w kolejce Zarządca zbioru kolejek moduł na danym węźle, odpowiedzialny za wykonywanie operacji na kolejkach (np. tworzenie, usuwanie, lokalizowanie kolejek, ustawianie atrybutów kolejek itp.) Dariusz Wawrzyniak 58

59 Model systemu kolejkowania komunikatów funkcjonowanie proces router proces proces dysk Warianty komunikacji proces proces proces proces proces proces proces proces Dariusz Wawrzyniak 59

60 Przykłady rozwiązań typu MOM IBM MQSeries (WebSphere MQ, XMS Message Service Client) Microsoft Message Queuing (MSMQ) Java Message Service (JMS) Apache ActiveMQ Oracle Advanced Queueing Sun Java System Message Queue (OpenMQ wersja open source) Usługa IceStorm w systemie ICE rodzaj operacji IBM MQSeries MSMQ MOM API tworzenie kolejki usuwanie kolejki MQCreateQueue MQDeleteQueue otwieranie kolejki MQopen MQOpenQueue zamykanie kolejki MQclose MQCloseQueue wysyłanie wiadomości MQput MQSendMessage odbieranie wiadomości MQget MQReceiveMessage Dariusz Wawrzyniak 60

61 Java Message Service na podstawie slajdów Cezarego Sobańca Historia JMS Opracowany w 1998 Pierwotny cel: dostęp do istniejących systemów kolejkowania wiadomości (tzw. MOM Message Oriented Middleware, np. IBM MQSeries) Integralna część Java EE od wersji 1.3 Dariusz Wawrzyniak 61

62 Komponenty JMS Dostawca JMS (ang. JMS provider) implementacja interfejsów JMS, administracja, sterowanie Klienci JMS aplikacje i komponenty wysyłające i odbierające komunikaty Wiadomości obiekty do przenoszenia informacji Obiekty zarządzania (ang. administered objects) prekonfigurowane obiekty na potrzeby zarządzania: cele (ang. destinations) fabryki połączeń (ang. connection factories) Funkcjonalność JMS Nieustanna, niezawodna, asynchroniczna komunikacja międzyprocesowa Transakcyjna interakcja z dostawcą JMS Modele komunikacji (messaging domains) punkt-punkt (ang. point-to-point) subskrypcji (ang. publish/subscribe) Dariusz Wawrzyniak 62

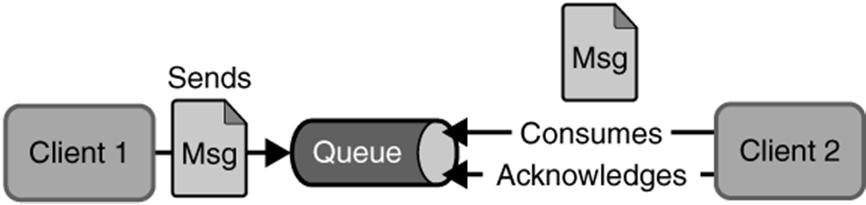

63 Architektura JMS Model punkt-punkt Wysyłanie i odbiór poprzez dostęp do kolejki Wiadomości pozostają w kolejce do czasu odbioru lub przedawnienia Każda wiadomość ma 1 konsumenta Brak ograniczeń czasowych Dariusz Wawrzyniak 63

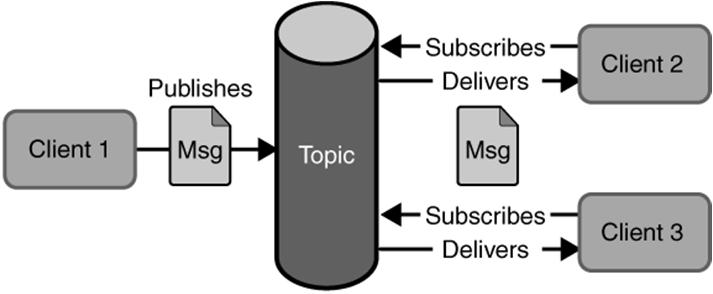

64 Model subskrypcji Każda wiadomość może mieć wielu konsumentów Wiadomości są dostarczane do wszystkich aktualnych subskrybentów a następnie są usuwane Nie można odczytać wiadomości sprzed subskrypcji Trwała subskrypcja (ang. durable subscription) odbiór wiadomości z okresu nieaktywności klienta Model odbioru (konsumpcji) wiadomości Konsumpcja synchroniczna blokująca metoda receive() z (ewentualnym) ograniczeniem czasowym Konsumpcja asynchroniczna odbiornik wiadomości (ang. message listener) asynchroniczne wywołanie metody onmessage() Dariusz Wawrzyniak 64

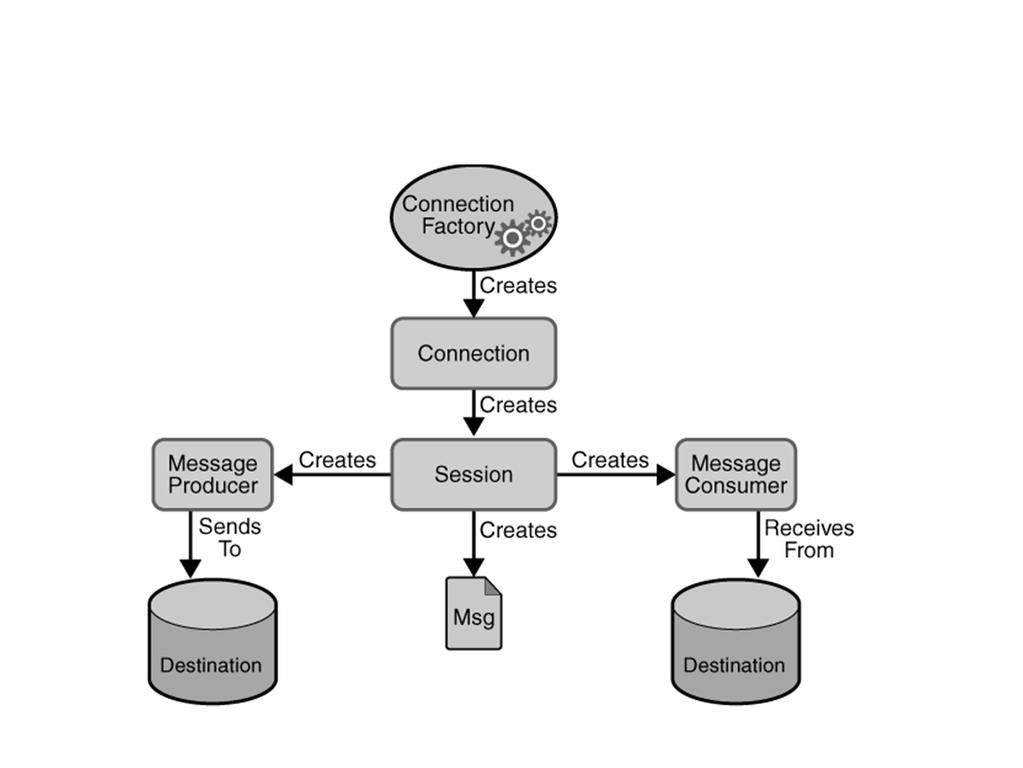

65 Model programistyczny JMS Fabryki połączeń Ogólna: ConnectionFactory (interfejs bazowy dla poniższych) Dla kolejek: QueueConnectionFactory Dla tematów: TopicConnectionFactory Dariusz Wawrzyniak 65

66 Destinations queue topic w przypadku komunikacji punkt-punkt w przypadku modelu jms/queue ) private static Queue jms/topic ) private static Topic topic; Połączenie (ang. connection) Reprezentacja wirtualnego połączenia z dostawcą JMS Połączenie jest potrzebne do zainicjowania sesji Połączenie musi być jawnie zamknięte na końcu aplikacji (zwolnienie zasobów, m.in. otwartych sesji) Rozpoczęcie odbioru wiadomości: metoda start() Wstrzymanie odbioru wiadomości: metoda stop() Connection connection = connfactory.createconnection(); connection.start();... connection.close(); Dariusz Wawrzyniak 66

67 Sesje Jednowątkowy kontekst do tworzenia i odbioru wiadomości Sesje tworzą: wiadomości producentów (nadawców) wiadomości konsumentów (odbiorców) wiadomości Session session = connection.createsession(false, Session.AUTO_ACKNOWLEDGE); Pierwszy argument wskazuje czy ma być tworzona transakcja Producenci jms/queue ) private static Queue queue; MessageProducer producer = session.createproducer(queue); producer.send(message); Wysyłanie do dowolnej kolejki: MessageProducer producer = session.createproducer(null); producer.send(queue, message); Dariusz Wawrzyniak 67

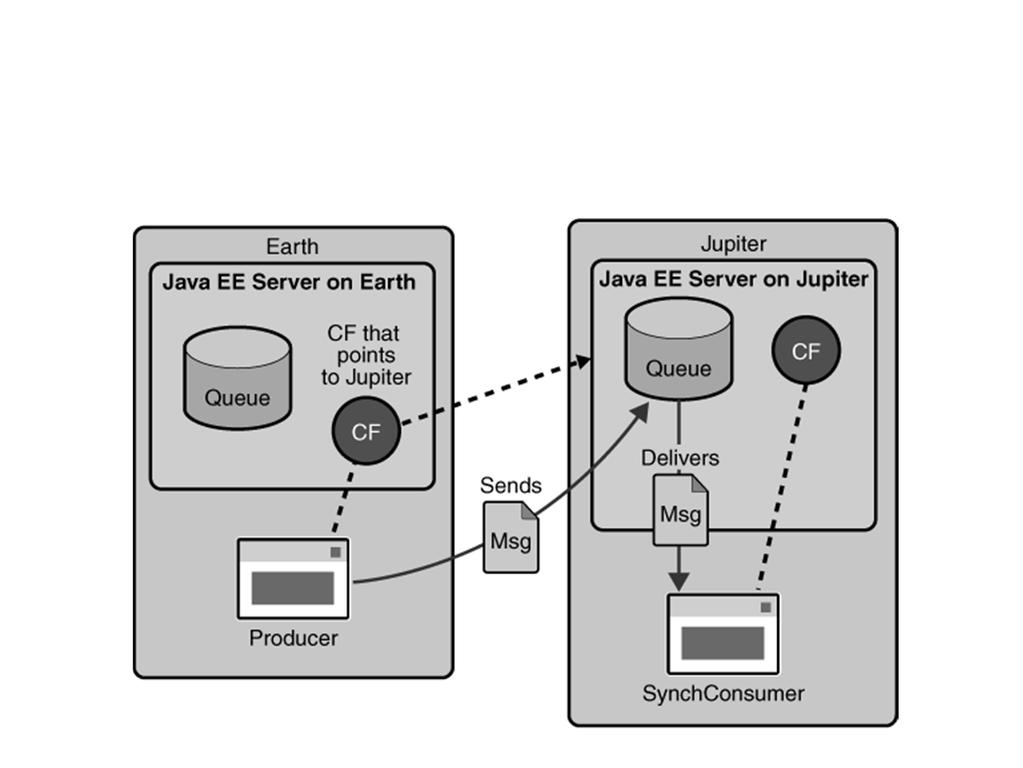

68 Odbiorcy jms/queue ) private static Queue queue; MessageConsumer consumer = session.createconsumer(queue); Message m1 = consumer.receive(); Message m2 = consumer.receive(1000); Message listeners: MessageListener mylistener = new AListener(); consumer.setmessagelistener(mylistener); Listener ma metodę onmessage(message). Musi obsługiwać wszystkie wyjątki. Filtry wiadomości Filtr jest wyrażeniem zapisywanym jak warunki w SQL92 typ = 'wyniki' and id = '120' Wyrażenie odwołuje się do właściwości wiadomości Filtr może być parametrem tworzenia konsumenta wiadomości Dariusz Wawrzyniak 68

69 Wiadomości Wiadomości składają się z nagłówka listy właściwości ciała Standardowe właściwości (przechowywane w nagłówku) identyfikator JMSMessageID odbiorca JMSDestination znacznik czasowy JMSTimestamp priorytet JMSPriority typ JMSType Zawartość wiadomości (body) TextMessage wiadomość tekstowa (np. dok. XML) MapMessage zbiór par nazwa-wartość (String i typ prymitywny) BytesMessage nieinterpretowany strumień bajtów StreamMessage strumień wartości prymitywnych typów ObjectMessage serializowalny obiekt Javy Message pusta zawartość TextMessage message = session.createtextmessage(); message.settext( Ala ma kota ); producer.send(message)... Message m = consumer.receive(); if (m instanceof TextMessage) {... m.gettext(); } Dariusz Wawrzyniak 69

70 Przeglądanie zawartości kolejki Interface QueueBrowser Możliwość zastosowania filtru Nie można przeglądać topic ów (wiadomości znikają) QueueBrowser browser = session.createbrowser(queue); Enumeration msgs = browser.getenumeration(); while (msgs.hasmoreelements()) { Message m = (Message)msgs.nextElement();... } Przesyłanie wiadomości między systemami Dariusz Wawrzyniak 70

71 Niezawodność komunikacji Potwierdzenia wiadomości Trwałość komunikatów awarie dostawców JMS Priorytety komunikatów Czas życia komunikatów Tymczasowe kolejki Potwierdzenia Po odbiorze wiadomości Po przetworzeniu wiadomości Po odbiorze potwierdzenia Wiadomości są automatycznie potwierdzane po zakończeniu transakcji Wycofanie transakcji ponowne dostarczenie AUTO_ACKNOWLEDGE po odbiorze CLIENT_ACKNOWLEDGE jawne potwierdzenie wszystkich odebranych wiadomości w ramach sesji DUPS_OK_ACKOWLEDGE leniwe potwierdzanie z możliwością powstawania duplikatów Dariusz Wawrzyniak 71

72 Potwierdzenie Wiadomości niepotwierdzone przed końcem sesji są dostarczane ponownie (przy kolejnym połączeniu) Przetrzymywanie niepotwierdzonych wiadomości dla trwałych subskrypcji Potwierdzenie tylko przetworzonych wiadomości: asynchroniczny odbiór i tryb AUTO_ACKNOWLEDGE odbiór synchroniczny i tryb CLIENT_ACKNOWLEDGE odbiór synchroniczny w trybie AUTO_ACKNOWLEDGE powoduje natychmiastowe potwierdzanie (przed przetworzeniem) Trwałość wiadomości Tryb PERSISTENT każda wiadomość jest rejestrowana w pamięci trwałej (tryb domyślny) Tryb NON_PERSISTENT wiadomość może zostać utracona w przypadku awarii dostawcy JMS (większa wydajność) Własność trwałości może być ustawiana dla producenta wiadomości lub dla pojedynczej wiadomości producer.setdeliverymode(deliverymode.non_persistent); producer.send(msg, DeliveryMode.NON_PERSISTENT,3,10000); Dariusz Wawrzyniak 72

73 Priorytety wiadomości Priorytet może być ustawiany dla producenta wiadomości lub dla pojedynczej wiadomości 0 najniższy priorytet, 9 najwyższy, domyślnie 4 Priorytet określa preferencje i nie decyduje o bezwzględnej kolejności dostarczania producer.setpriority(5); producer.send(msg, DeliveryMode.NON_PERSISTENT,5,10000); Przedawnianie wiadomości Czas życia może być ustawiany dla producenta wiadomości lub dla pojedynczej wiadomości Domyślnie wiadomości nie ulegają przedawnieniu Czas życia 0 oznacza brak przedawniania producer.settimetolive(10000); producer.send(msg, DeliveryMode.NON_PERSISTENT,5,10000); Dariusz Wawrzyniak 73

74 Trwałe subskrypcje Trwałe subskrypcje (2) Dariusz Wawrzyniak 74

75 Trwałe subskrypcje (3) Identyfikacja subskrypcji identyfikator klienta topic nazwa subskrypcji MessageConsumer topicsubscriber = session.createdurablesubscriber(mytopic, "MySub");... topicsubscriber.close();... session.unsubscribe("mysub"); Lokalne transakcje Grupowanie operacji wysyłania/odbioru w transakcji Metody Session.commit() i Session.rollback() Zatwierdzenie oznacza wysłanie wyprodukowanych wiadomości i potwierdzenie odebranych Wycofanie oznacza usunięcie wyprodukowanych wiadomości i ponowne dostarczenie wiadomości odebranych (z pominięciem przedawnionych) Uwaga na zakleszczenia: wysłanie następuje po zatwierdzeniu Dariusz Wawrzyniak 75

76 Kolejki tymczasowe Utworzenie kolejki tymczasowej TemporaryQueue tq = session.createtemporaryqueue(); Dołączenie kolejki tymczasowej do komunikatu msg.setjmsreplyto(tq); Uzyskiwanie dostępu do kolejki tymczasowej (po odebraniu komunikatu) tq = msg.getjmsreplyto(); Przestrzeń krotek Dariusz Wawrzyniak 76

77 Linda ogólna koncepcja Mechanizm komunikacji międzyprocesowej zaproponowany przez Davida Gelerntera w 1985 Luźne powiązanie komunikujących się procesów (nie muszą znać się wzajemnie, nie muszą działać jednocześnie komunikacja nieustanna) Asocjacyjna identyfikacja komunikatów (w odróżnieniu do kolejkowania) we współdzielonej przestrzeni Współczesne implementacje: JavaSpaces Sun Microsystems (w ramach technologii Jini, projekt przejęty przez ASF Apache River), komercyjna implementacja dostarczana przez Gigaspaces TSpaces IBM Tuples On The Air (TOTA), L2imbo Linda podstawowe pojęcia Krotka uporządkowana kolekcja danych określonych typów atrybutów, przy czym atrybuty mogą (ale nie muszą) mieć nadaną konkretną wartość Przestrzeń krotek wspólne miejsce dostępne dla kooperujących procesów, gdzie gromadzone są krotki Interfejs dostępu do przestrzeni krotek Output umieszczanie krotki w przestrzeni Input pobieranie krotki z przestrzeni Read odczytywanie krotki bez pobierania (odczytana krotka w dalszym ciągu pozostaje w przestrzeni) Try_Input, Try_Read nieblokujące wersji Input i Read Dariusz Wawrzyniak 77

78 Linda realizacja operacji dostępu Krotka staje się dostępna w przestrzeni po wykonaniu operacji Output, której parametrami są wartości atrybutów, np.: Output(4, 1, Good morning ) Operacja Input powoduje pobranie (usunięcie z przestrzeni) krotki, której wartości atrybutów są zgodne z parametrami operacji, np.: Input(4, 1, text: String) Wartości pozostałych atrybutów zostaną nadane zgodnie z zawartością pobranej krotki. Jeśli krotka została umieszczona w przestrzeni bez podania wartości któregoś z atrybutów (np. Output(, 1, Anybody there? ) może ona zostać pobrana przez Input z dowolną wartością tego atrybutu lub pominięciem tej wartości. Linda operacje na przestrzeni krotek Input(4, 1, text: String) [4, 1, Good morning ] [, 1, Anybody there? ] Output [4, 2, How are you? ] oczekiwanie Input(4, 2, text: String) Dariusz Wawrzyniak 78

79 Linda specyfikacja komunikacji Przestrzeń krotek jest zbiorem (nie kolejką) krotki nie są uporządkowane i mogą być odbierane w innej kolejności niż były umieszczane. W realizacji operacji dostępu gwarantowana jest ogólnie rozumiana żywotność: Jeśli procesy czekają (w operacji Input) na krotkę, to przy odpowiednio dużej liczbie umieszczonych krotek z oczekiwanymi wartościami atrybutów każdy w końcu ją otrzyma. Jeśli krotka jest w przestrzeni, to po odpowiednio dużej liczbie operacji Input (ze zgodnymi parametrami) zostanie w końcu odczytana. JavaSpaces (przestrzeń obiektów) Odpowiednikiem krotki jest obiekt klasy implementującej interfejs Entry. Zmienne instancji obiektu-krotki muszą być publiczne. Obiekt-krotka ma ustalony czas życia w przestrzeni (czas wynajmowania przestrzeni lease time). Czas życia można zwiększać nawet po umieszczeniu obiektu-krotki w przestrzeni. Operacje na przestrzeni krotek realizowane są poprzez metody write, take, read, takeifexists, readifexists interfejsu JavaSpace. Dariusz Wawrzyniak 79

80 Przykład definicji klasy dla obiektukrotki public class Message implements Entry { public Integer id; public Integer num; public String text; } public Message () {} public Message (Integer i, Integer n, String t){ id = i; num = n; text = t; } Przykład umieszczania krotki w przestrzeni JavaSpace space = getspace(); msg = new Message ( new Integer(4), new Integer(counter++), Good morning ); Lease l = space.write(msg, null, 6*60*60*1000); Dariusz Wawrzyniak 80

81 Przykład pobierania krotki z przestrzeni JavaSpace space = getspace(); template = new Message ( new Integer(4), null, null); Message msg = (Message)space.read( template, null, 60*60*1000); Dariusz Wawrzyniak 81
