1 Wykład 6 p. 1/2 Oprogramowanie systemów równoległych i rozproszonych Wykład 6 Dr inż. Tomasz Olas olas@icis.pcz.pl Instytut Informatyki Teoretycznej i Stosowanej Politechnika Częstochowska

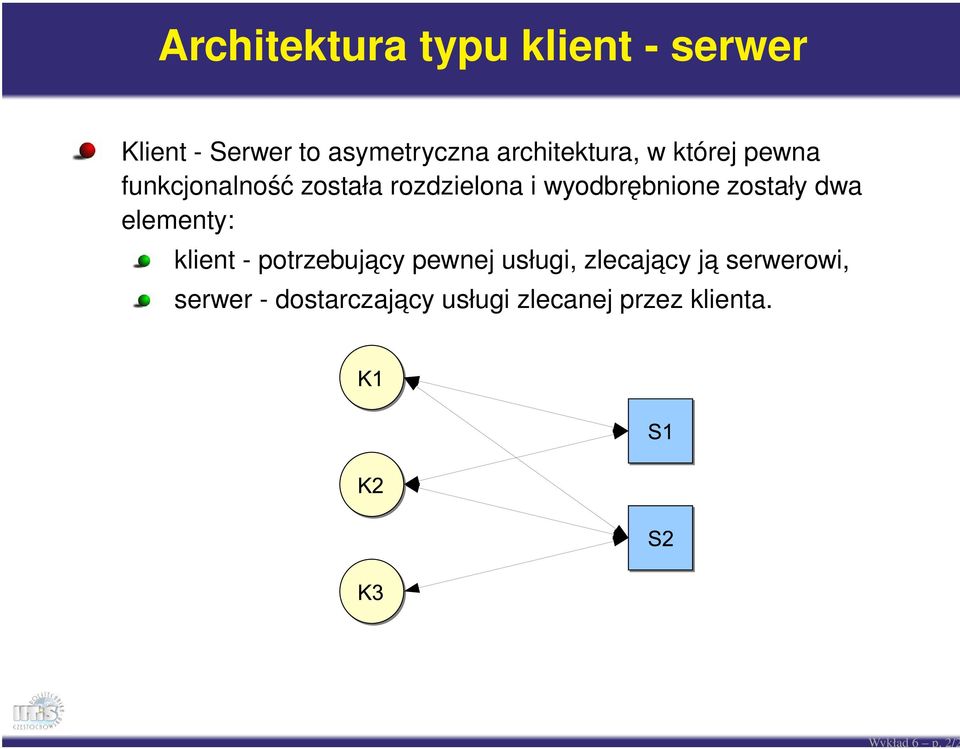

2 Wykład 6 p. 2/2 Architektura typu klient - serwer Klient - Serwer to asymetryczna architektura, w której pewna funkcjonalność została rozdzielona i wyodbrębnione zostały dwa elementy: klient - potrzebujacy pewnej usługi, zlecajacy ja serwerowi, serwer - dostarczajacy usługi zlecanej przez klienta.

3 Wykład 6 p. 3/2 Cechy architektury klient - serwer Cechy charakterystyczne serwera: pasywny, czeka na żadania od klientów, w momencie otrzymania żadania, przetwarza je, a następnie wysyła odpowiedź. Cechy charakterystyczne klienta: aktywny, wysyła żadanie do serwera, oczekuje na odpowiedź od serwera.

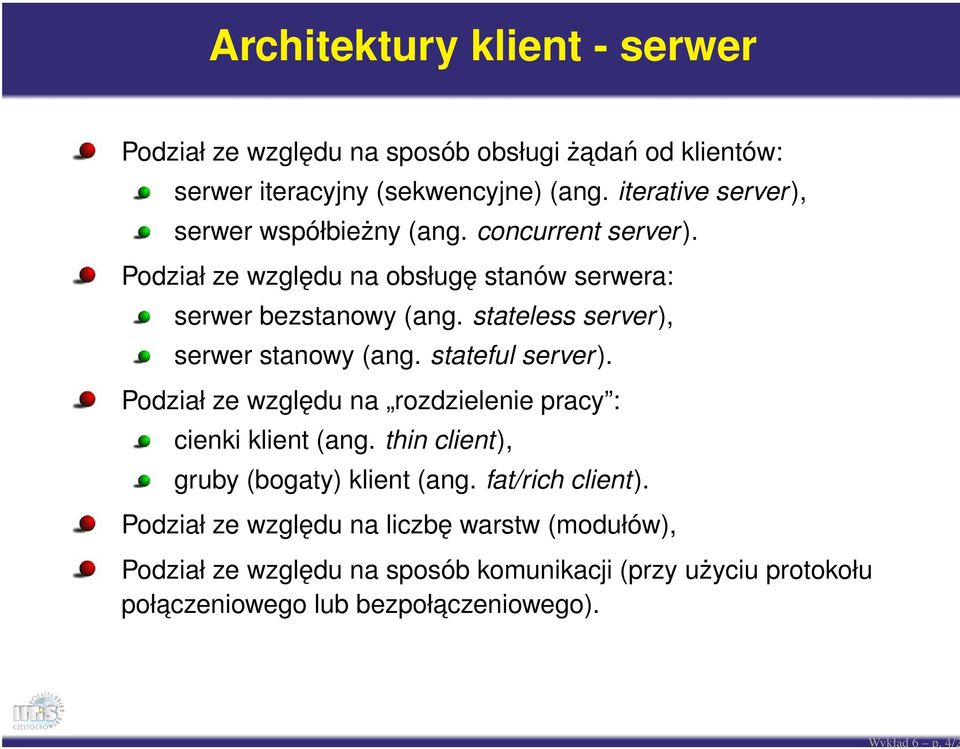

4 Architektury klient - serwer Wykład 6 p. 4/2 Podział ze względu na sposób obsługi żadań od klientów: serwer iteracyjny (sekwencyjne) (ang. iterative server), serwer współbieżny (ang. concurrent server). Podział ze względu na obsługę stanów serwera: serwer bezstanowy (ang. stateless server), serwer stanowy (ang. stateful server). Podział ze względu na rozdzielenie pracy : cienki klient (ang. thin client), gruby (bogaty) klient (ang. fat/rich client). Podział ze względu na liczbę warstw (modułów), Podział ze względu na sposób komunikacji (przy użyciu protokołu połaczeniowego lub bezpołaczeniowego).

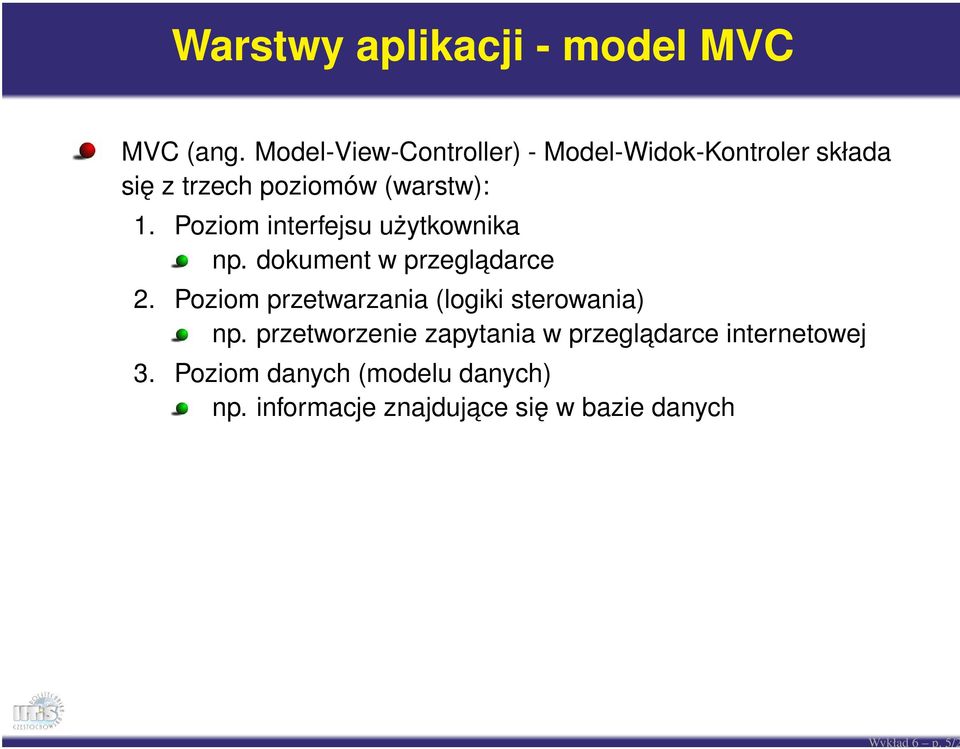

5 Wykład 6 p. 5/2 Warstwy aplikacji - model MVC MVC (ang. Model-View-Controller) - Model-Widok-Kontroler składa się z trzech poziomów (warstw): 1. Poziom interfejsu użytkownika np. dokument w przegladarce 2. Poziom przetwarzania (logiki sterowania) np. przetworzenie zapytania w przegladarce internetowej 3. Poziom danych (modelu danych) np. informacje znajdujace się w bazie danych

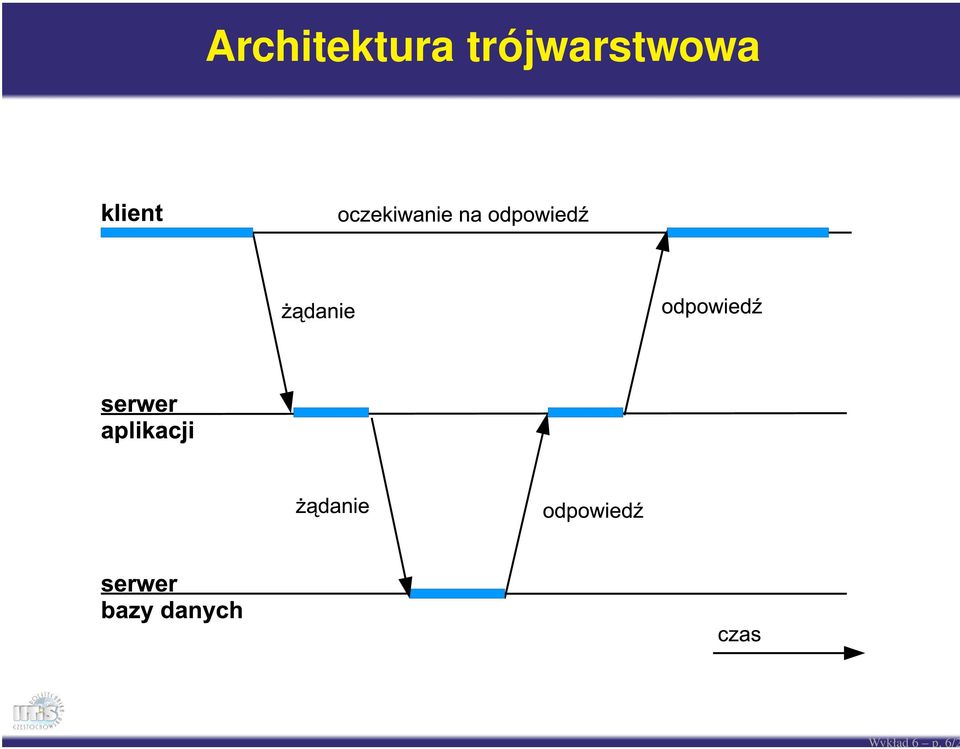

6 Architektura trójwarstwowa Wykład 6 p. 6/2

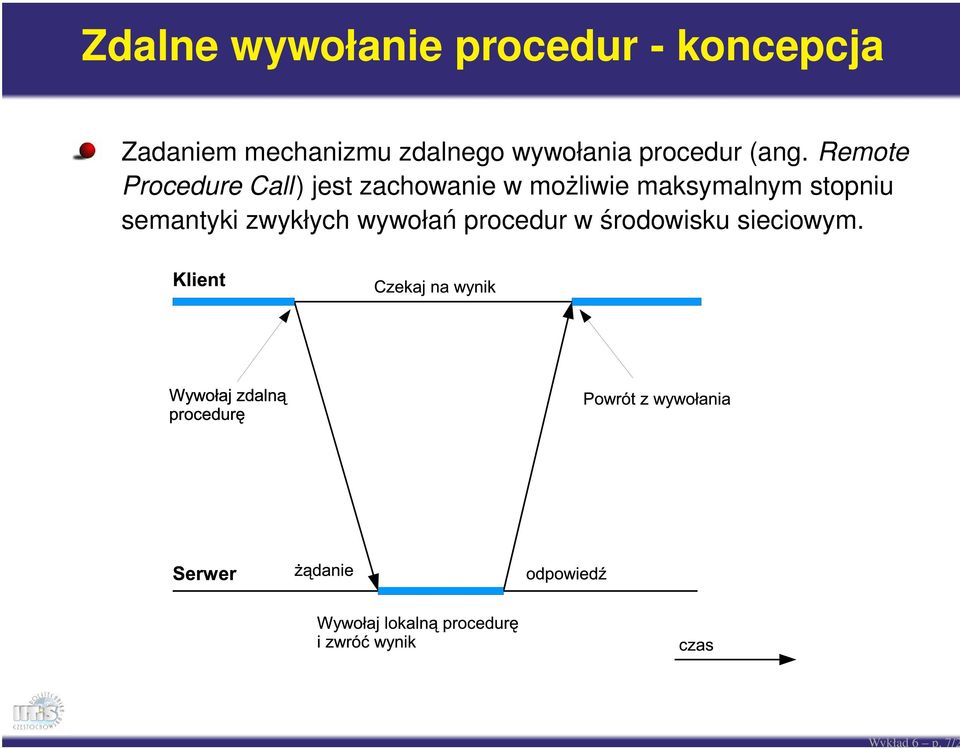

7 Zdalne wywołanie procedur - koncepcja Wykład 6 p. 7/2 Zadaniem mechanizmu zdalnego wywołania procedur (ang. Remote Procedure Call) jest zachowanie w możliwie maksymalnym stopniu semantyki zwykłych wywołań procedur w środowisku sieciowym.

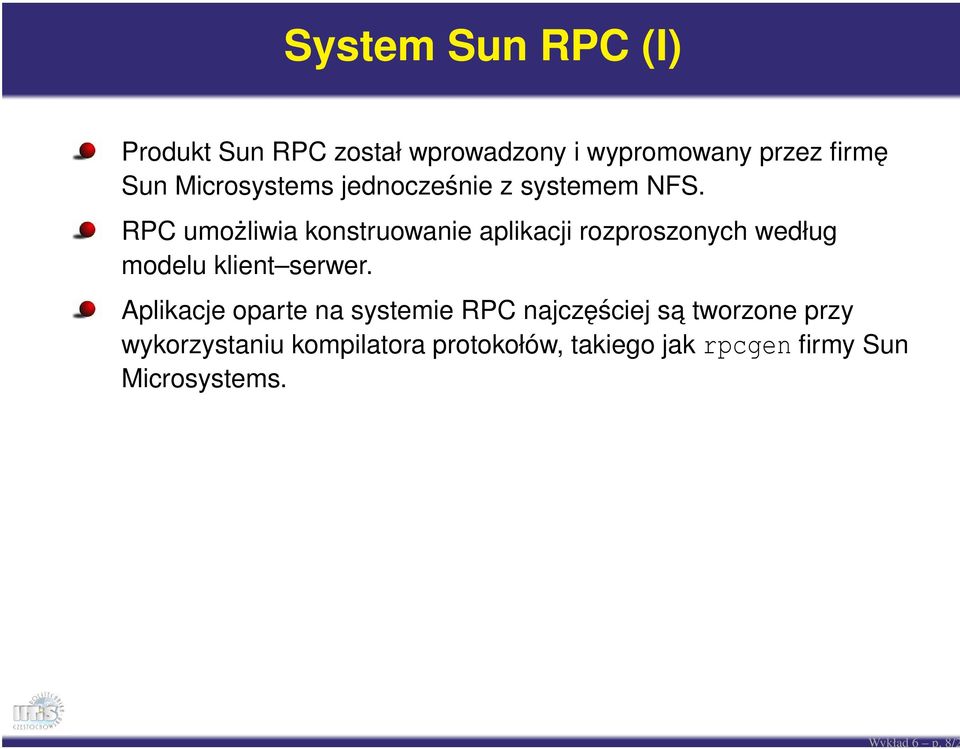

8 System Sun RPC (I) Wykład 6 p. 8/2 Produkt Sun RPC został wprowadzony i wypromowany przez firmę Sun Microsystems jednocześnie z systemem NFS. RPC umożliwia konstruowanie aplikacji rozproszonych według modelu klient serwer. Aplikacje oparte na systemie RPC najczęściej sa tworzone przy wykorzystaniu kompilatora protokołów, takiego jak rpcgen firmy Sun Microsystems.

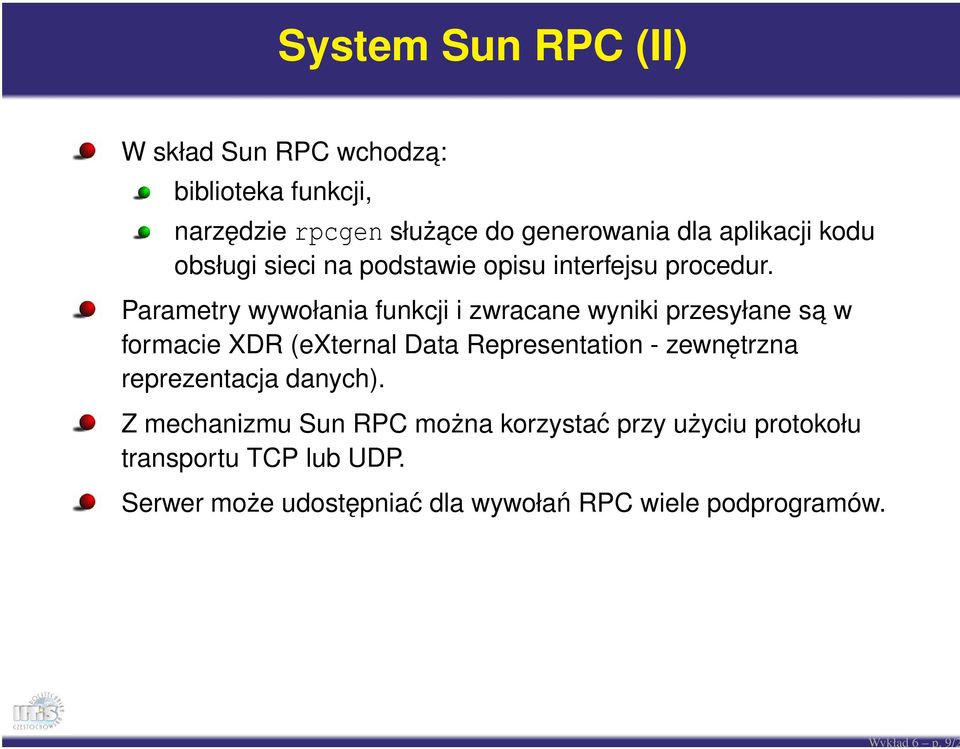

9 Wykład 6 p. 9/2 System Sun RPC (II) W skład Sun RPC wchodza: biblioteka funkcji, narzędzie rpcgen służace do generowania dla aplikacji kodu obsługi sieci na podstawie opisu interfejsu procedur. Parametry wywołania funkcji i zwracane wyniki przesyłane sa w formacie XDR (external Data Representation - zewnętrzna reprezentacja danych). Z mechanizmu Sun RPC można korzystać przy użyciu protokołu transportu TCP lub UDP. Serwer może udostępniać dla wywołań RPC wiele podprogramów.

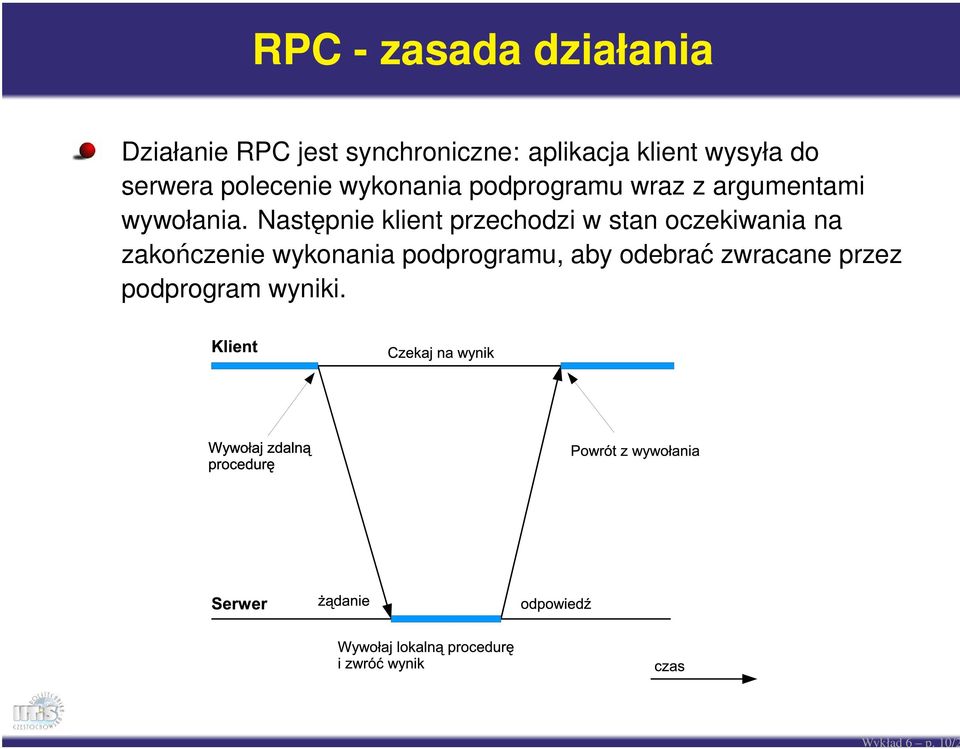

10 Wykład 6 p. 10/2 RPC - zasada działania Działanie RPC jest synchroniczne: aplikacja klient wysyła do serwera polecenie wykonania podprogramu wraz z argumentami wywołania. Następnie klient przechodzi w stan oczekiwania na zakończenie wykonania podprogramu, aby odebrać zwracane przez podprogram wyniki.

11 Usługi RPC Wykład 6 p. 11/2 Usługa w RPC nazywa się zbiór funkcji przyjmujacych określone argumenty i zwracajacych określone wyniki. Deklaracje argumentów i wyników to interfejs usługi. Z punktu widzenia programisty usługa jest identyfikowana przez numer programu i numer wersji.

12 Program rpcbind Wykład 6 p. 12/2 rpcbind jest serwerem dokonujacym konwersji numerów programów RPC na numer portu tzw. portmapper (port 111) 1. serwer rejestruje się u demona portmap, 2. klient żada numeru portu serwera, 3. demon portmap odsyła klientowi numer portu serwera, 4. klient wysyła żadanie do serwera, 5. serwer wysyła odpowiedź do klienta.

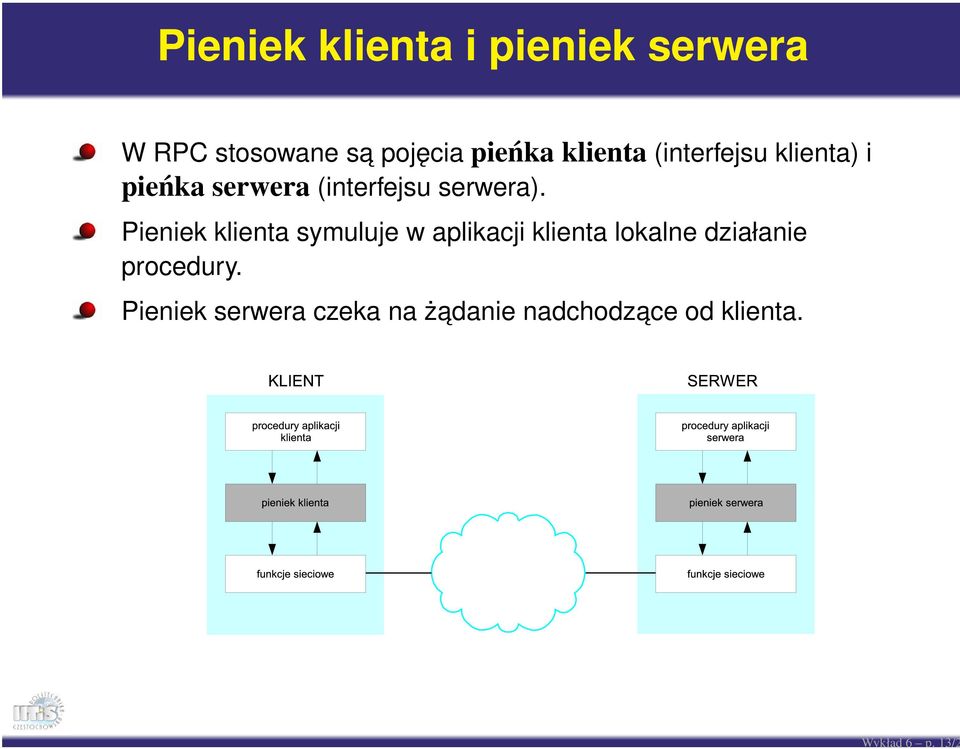

13 Pieniek klienta i pieniek serwera Wykład 6 p. 13/2 W RPC stosowane sa pojęcia pieńka klienta (interfejsu klienta) i pieńka serwera (interfejsu serwera). Pieniek klienta symuluje w aplikacji klienta lokalne działanie procedury. Pieniek serwera czeka na żadanie nadchodzace od klienta.

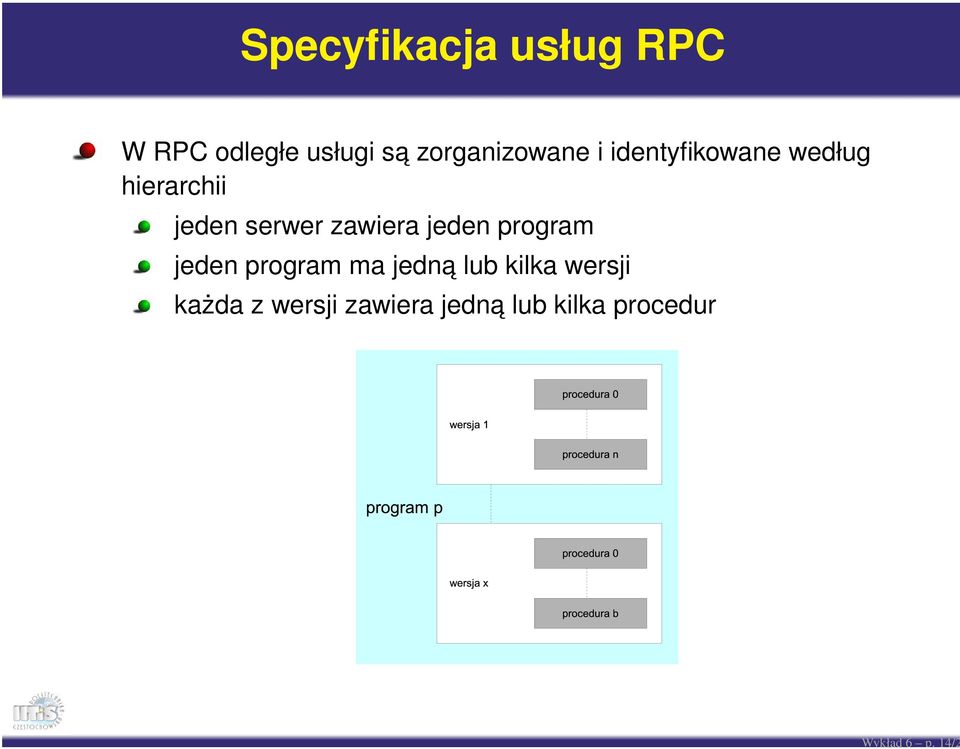

14 Wykład 6 p. 14/2 Specyfikacja usług RPC W RPC odległe usługi sa zorganizowane i identyfikowane według hierarchii jeden serwer zawiera jeden program jeden program ma jedna lub kilka wersji każda z wersji zawiera jedna lub kilka procedur

15 Wykład 6 p. 15/2 Specyfikacje programów Numer programu - liczba 32-bitowa fff ffff - SunRPC fff ffff - definiowane przez użytkownika fff ffff - tymczasowe ffff ffff - zarezerwowane Numer wersji - liczba 32-bitowa Numer procedury - liczba 32-bitowa

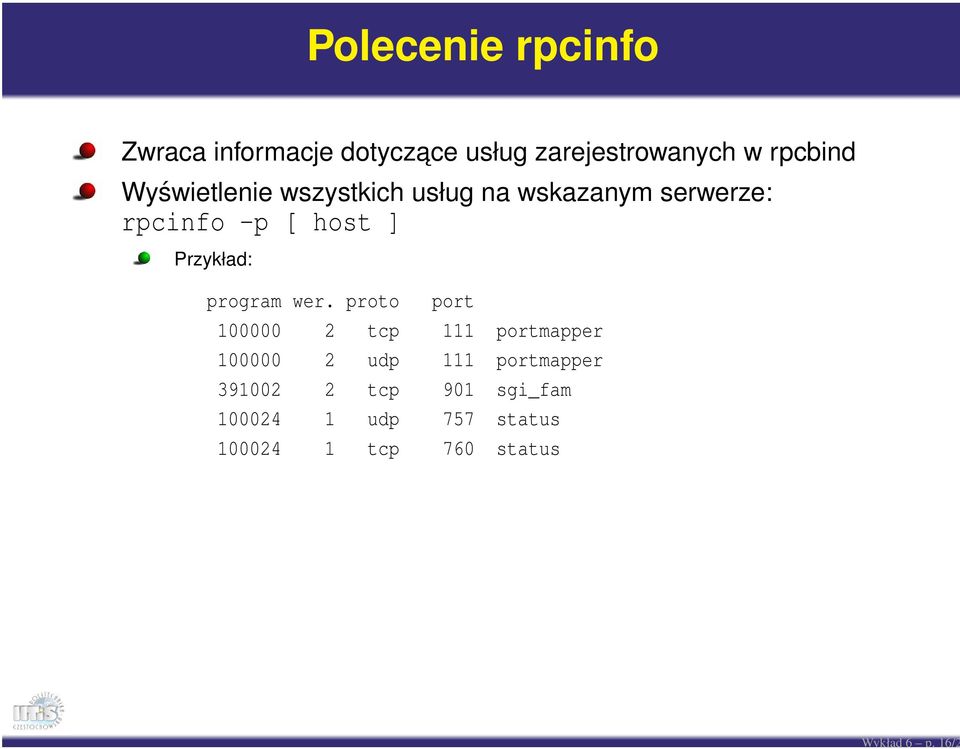

16 Wykład 6 p. 16/2 Polecenie rpcinfo Zwraca informacje dotyczace usług zarejestrowanych w rpcbind Wyświetlenie wszystkich usług na wskazanym serwerze: rpcinfo -p [ host ] Przykład: program wer. proto port tcp 111 portmapper udp 111 portmapper tcp 901 sgi_fam udp 757 status tcp 760 status

17 Plik /etc/rpc Wykład 6 p. 17/2 Możliwe jest zdefiniowanie numerów programów w pliku /etc/rpc. W takim wypadku, aby otrzymać numer odpowiadajacy nazwie programu należy skorzystać z funkcji getrpcbyname(). Przykład: portmapper portmap sunrpc rstatd rstat rstat_svc rup perfmeter rusersd rusers nfs nfsprog ypserv ypprog mountd mount showmount ypbind walld rwall shutdown yppasswdd yppasswd etherstatd etherstat...

18 Program rpcgen Wykład 6 p. 18/2 Program rpcgen jako wejście pobiera plik specyfikacji usług w formacie języka RPC IDL ( C z dodatkiem typów program i version). Zostanie wygenerowany żadany kod języka C z implementacja zdefiniowanego wywołania zdalnej procedury.

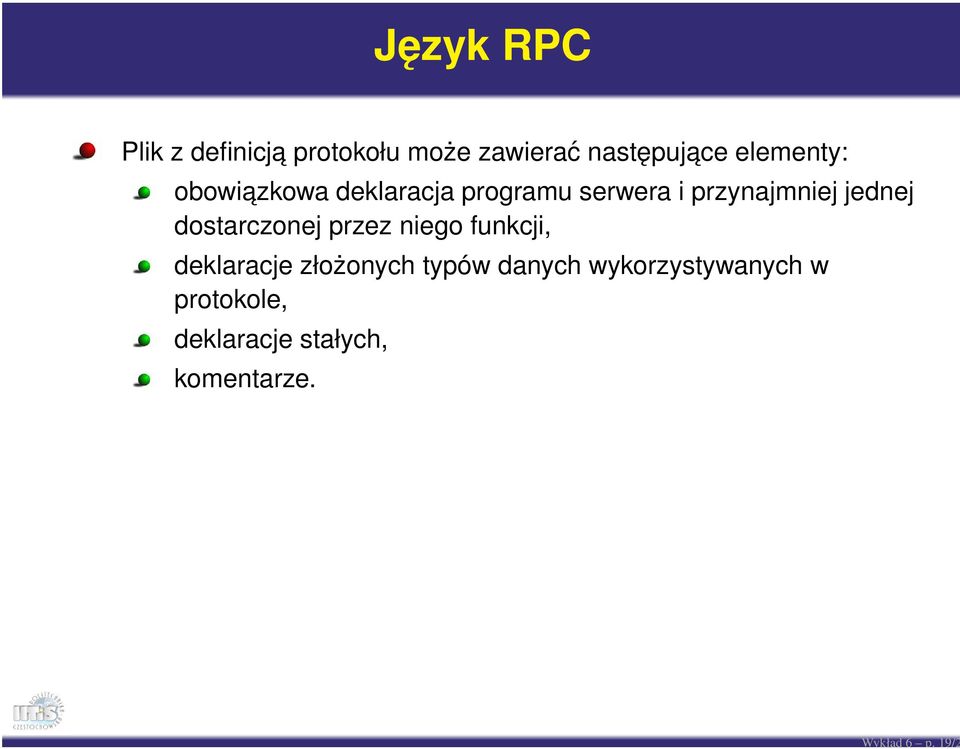

19 Wykład 6 p. 19/2 Język RPC Plik z definicja protokołu może zawierać następujace elementy: obowiazkowa deklaracja programu serwera i przynajmniej jednej dostarczonej przez niego funkcji, deklaracje złożonych typów danych wykorzystywanych w protokole, deklaracje stałych, komentarze.

20 Przekazywanie argumentów Wykład 6 p. 20/2 Standardowo RPC dopuszcza tylko jeden argument wywołania odległej procedury i jeden zwracany wynik, podawane w formie wskaźników. Jeśli występuje kilka argumentów należy je umieścić w strukturze.

21 XDR - External Data Representation Wykład 6 p. 21/2 XDR jest zdefiniowanym na potrzeby RPC formatem danych, zapewniajacym ich pełna przenośność w środowisku heterogenicznym. Konwersja danych znajdujacych się w pamięci do formatu XDR (szeregowanie) i odwrotnie (deszeregowanie) odbywa się przy użyciu specjalnych procedur zwanych filtrami. Dla typów podstawowych zostały zdefiniowane odpowiednie filtry, natomiast dla typów złożonych programista musi je utworzyć samodzielnie. XDR może być używany również poza RPC, np. do tworzenia w pełni przenośnych plików binarnych.

22 Wykład 6 p. 22/2 Struktura CLIENT struct CLIENT { AUTH *cl_auth; /* authenticator */ struct clnt_ops { enum clnt_stat (*cl_call) (CLIENT *, u_long, xdrproc_t, caddr_t, xdrproc_t, caddr_t, struct timeval); /* wywołanie procedury zdalnej */ void (*cl_abort) (void); /* anulowanie wywołania */ void (*cl_geterr) (CLIENT *, struct rpc_err *); /* pobranie kodu błędu */ bool_t (*cl_freeres) (CLIENT *, xdrproc_t, caddr_t); /* zwolnienie wyników */ void (*cl_destroy) (CLIENT *); /* zniszczenie tej struktury */ bool_t (*cl_control) (CLIENT *, int, char *); /* ioctl() dla rpc */ } *cl_ops; caddr_t cl_private; /* prywatne */ };

23 Wykład 6 p. 23/2 Ważniejsze funkcje (I) Do tworzenia uchwytu klienta służy funkcja clnt_create: #include <rpc/rpc.h> CLIENT* clnt_create(char* host, u_long prog, u_long vers, char* protocol); host - nazwa hosta na którym działa proces serwer, prog - numer programu, vers - numer wersji, proto - określa klasę protokołu transportowego (może być między innymi udp lub tcp). jeżeli wywołanie zakończy się sukcesem zostanie zwrócony poprawny identyfikator (uchwyt) klienta, w przeciwnym wypadku funkcja zwróci NULL.

24 Ważniejsze funkcje (II) Wykład 6 p. 24/2 Do usunięcia utworzonej struktury klienta służy funkcja clnt_destroy: void clnt_destroy(client* clnt); clnt - struktura klienta, która ma zostać usunięta Do obsługi błędów można wykorzystać funkcje void clnt_pcreateerror(char* s); void clnt_perrno(clnt_stat stat); void clnt_perror(client *clnt, char* s);

25 Przykład - plik ser.x Wykład 6 p. 25/2 struct integers{ int x1; int x2; }; typedef struct integers intargs; program PROGSERVICE{ version VERSERVICE{ int SPSERVRPC(intargs) = 1; } = 1; } = 0x ;

26 Przykład - kod klienta (I) Wykład 6 p. 26/2 #include <iostream> #include <rpc/rpc.h> #include "ser.h" int dodaj(int a, int b) { CLIENT *c1; integers arg; int *ret; char* host = "localhost"; c1 = clnt_create(host, PROGSERVICE, VERSERVICE, "tcp"); if (c1 == NULL) { clnt_pcreateerror(host); return -1; }

27 Przykład - kod klienta (II) Wykład 6 p. 27/2 arg.x1 = a; arg.x2 = b; ret = (int*)spservrpc_1(&arg, c1); } if (ret == NULL) { clnt_perror(c1, "blad wywolania odleglej procedury"); return -1; } clnt_destroy(c1); return (*ret); int main() { int a = 1, b = 1; std::cout << dodaj(a,b); }

28 Przykład - kod serwera Wykład 6 p. 28/2 #include <rpc/rpc.h> #include "ser.h" int spserv(int x1, int x2) { return x1+x2; } int *spservrpc_1_svc(intargs* arg, svc_req *) { int* result = new int; *result = spserv(arg->x1, arg->x2); return result; }
