1 SI 22TU Instrukcja montażu i użytkowania Polski Pompy ciepła typu solanka/woda do instalacji wewnętrznej Nr zamówienia: FD 9012

2

3 Spis tresci 1 Proszę koniecznie przeczytać... PL Ważne wskazówki...pl Użycie zgodne z przeznaczeniem...pl Przepisy i regulacje prawne...pl Energooszczędne użytkowanie pompy ciepła...pl-2 2 Cel zastosowania pompy ciepła... PL Zakres zastosowania...pl Sposób działania...pl-3 Polski 3 Urządzenie podstawowe... PL-3 4 Akcesoria... PL Rozdzielacz solanki...pl Zdalne sterowanie...pl System zarządzania budynkiem...pl Licznik ilości ciepła WMZ...PL-4 5 Transport... PL-4 6 Instalacja... PL Wskazówki ogólne...pl Emisja dźwięku...pl-5 7 Montaż... PL Informacje ogólne...pl Przyłączenie od strony ogrzewania...pl Podłączenie od strony dolnego źródła ciepła...pl Czujnik temperatury...pl Przyłącze elektryczne...pl-7 8 Uruchomienie... PL Wskazówki ogólne...pl Przygotowanie...PL Postępowanie przy uruchamianiu...pl-8 9 Konserwacja / czyszczenie... PL Konserwacja...PL Czyszczenie od strony grzewczej...pl Czyszczenie strony dolnego źródła ciepła...pl-9 10 Usterki / wyszukiwanie błędów... PL-9 11 Odłączenie od sieci / utylizacja... PL-9 12 Informacja o urządzeniu... PL A-I PL-1

4 Polski 1 Proszę koniecznie przeczytać 1.1 Ważne wskazówki Pompa ciepła nie jest przymocowana do palety. Może ona zostać pochylona podczas transportu do maks. 45 (w każdym kierunku). Nie podnosić urządzenia za otwory w panelach przykrywających! Przed uruchomieniem należy usunąć zabezpieczenie transportowe. Przepłukanie systemu ogrzewania przed podłączeniem pompy ciepła. Aby zabezpieczyć parownik przed zanieczyszczeniami, na wejściu dolnego źródła ciepła pompy ciepła należy zamontować załączony filtr zanieczyszczeń. Solanka musi zawierać co najmniej 25 % środka przeciw zamarzaniu na bazie glikolu etylenowego lub propylenowego i należy ją wymieszać przed napełnieniem. Przy podłączeniu zwrócić uwagę na prawoskrętny kierunek wirowania pola elektrycznego (przy niewłaściwej kolejności faz pompa ciepła nie będzie działać poprawnie i jest bardzo głośna). Uruchomienie pompy ciepła musi przebiegać zgodnie z instrukcją montażu i użytkowania sterownika pompy ciepła. Aby zapobiec odkładaniu się osadów (np. rdzy) w skraplaczu pompy ciepła poleca się zastosowanie odpowiedniego systemu zabezpieczenia antykorozyjnego. Dlatego zalecamy wyposażyć otwarte dyfuzyjnie systemy grzewcze w odpowiednie elektrofizyczne urządzenie antykorozyjne. (np. urządzenie ELYSATOR) Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i fachowy serwis posprzedażowy. Przed otwarciem urządzenia należy odłączyć wszystkie obwody elektryczne od napięcia. 1.2 Użycie zgodne z przeznaczeniem Urządzenie to jest dopuszczone tylko do zastosowania przewidzianego przez producenta. Inne lub wykraczające poza ten zakres użycie jest uznawane jako niezgodne z przeznaczeniem. Do tego zalicza się także uwzględnienie przynależnej dokumentacji danego produktu. Zabronione są zmiany lub przebudowy urządzenia. 1.3 Przepisy i regulacje prawne Zgodnie z artykułem 1, rozdział 2 k) Dyrektywy WE 2006/42/WE (Dyrektywa Maszynowa) pompa ciepła jest przeznaczona do użytku domowego i dlatego podlega wymaganiom Dyrektywy WE 2006/95/WE (Dyrektywa Niskiego Napięcia). Może ona być używana również przez nieprofesjonalistów do ogrzewania sklepów, biur i innych podobnych pomieszczeń, przedsiębiorstw rolniczych, hoteli, pensjonatów i tym podobnych oraz innych instytucji mieszkaniowych. Pompa ciepła odpowiada wszystkim istotnym przepisom DIN-/ VDE i wytycznym WE. Można je znaleźć w załączniku CE-Znak Zgodności Europejskiej. Elektryczne podłączenie pompy ciepła musi być przeprowadzone zgodnie z obowiązującymi normami VDE, EN i IEC. Ponadto należy przestrzegać warunków przyłączania stawianych przez dane przedsiębiorstwo energetyczne. Pompę ciepła należy podłączyć do instalacji dolnego źródła ciepła i systemu ogrzewania zgodnie z odnośnymi przepisami. Osoby, a w szczególności dzieci, które z powodu swoich fizycznych, umysłowych lub psychicznych umiejętności lub też braku doświadczenia względnie braku wiadomości nie są w stanie bezpieczne korzystać z tego urządzenia, nie powinny go używać bez dozoru lub pouczenia przez odpowiedzialne osoby. Należy zapewnić odpowiedni nadzór nad dziećmi, aby wykluczyć możliwość zabawy z urządzeniem. 1.4 Energooszczędne użytkowanie pompy ciepła Wykorzystując pompę ciepła przyczyniają się Państwo do ochrony środowiska. Dokładne rozplanowanie instalacji ogrzewania i dolnego źródła ciepła jest bardzo ważne dla efektywnej pracy. Należy przy tym zwrócić szczególną uwagę na możliwie niską temperaturę zasilania wody. Dlatego wszystkie podłączone odbiorniki energii powinny być przystosowane do pracy przy niskich temperaturach zasilania. Temperatura wody grzewczej wyższa o 1 K zwiększa zużycie energii o ok. 2,5%. Do energooszczędnej pracy doskonale nadaje się ogrzewanie niskotemperaturowe z temperaturą zasilania pomiędzy 30 C a 50 C. PL-2

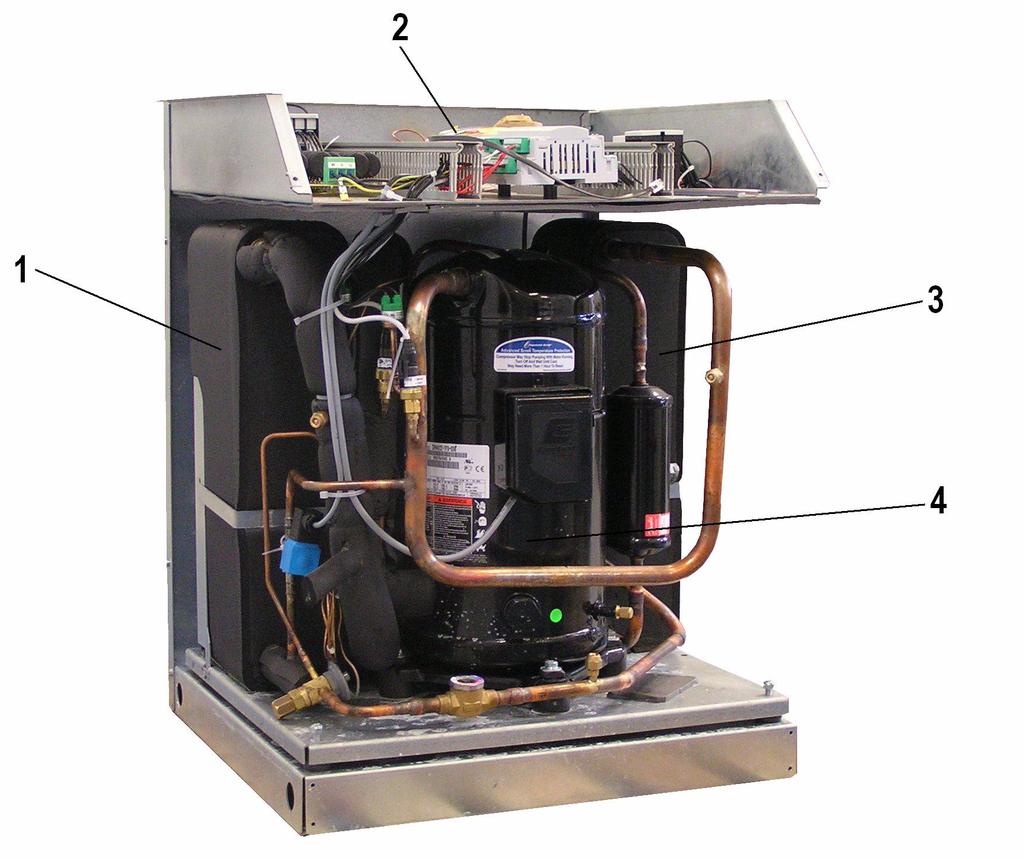

5 2 2.1 Cel zastosowania pompy ciepła Zakres zastosowania 2.2 Polski Pompa ciepła typu solanka/woda przeznaczona jest wyłącznie do podgrzewania wody grzewczej. Może być ona wykorzystana w już istniejących lub też nowo zakładanych systemach ogrzewania. Jako nośnik ciepła w instalacji dolnego źródła ciepła służy solanka. Jako dolne źródło ciepła mogą być użyte sondy i kolektory gruntowe lub inne podobne urządzenia. Sposób działania W gruncie gromadzone jest ciepło pochodzące od słońca, wiatru i deszczu. Ciepło to pobierane jest przez solankę w niskiej temperaturze w kolektorach, sondach gruntowych lub temu podobnych. Następnie pompa obiegowa pompuje "ogrzaną" solankę do parownika pompy ciepła. Tam ciepło to jest oddawane do czynnika chłodniczego w obiegu chłodniczym. Solanka zostaje przy tym ponownie schłodzona, tak że możliwe jest znowu pobieranie energii cieplnej w obiegu solanki. 1) Skraplacz 2) Rozdzielnica elektryczna i sterowanie Czynnik chłodniczy jest zasysany przez sprężarkę napędzaną elektrycznie, następnie sprężony i "przepompowany" na wyższy poziom temperatury. Nie dochodzi przy tym do strat elektrycznej mocy napędowej doprowadzonej w tym procesie, bowiem w dużym stopniu zostaje ona przekazywana czynnikowi chłodniczemu. 4 Następnie czynnik chłodniczy dostaje się do skraplacza i przekazuje tutaj swoją energię cieplną wodzie grzewczej. W zależności od punktu znamionowego pracy woda grzewcza ogrzewa się do temp. 58 C. 3 3) Parownik 4) Sprężarka Akcesoria 4.1 Rozdzielacz solanki Rozdzielacz solanki łączy pętle kolektora urządzenia dolnego źródła ciepła w jeden główny przewód, który jest podłączony do pompy ciepła. Za pomocą zintegrowanych zaworów kulowych można odizolować pojedyncze obiegi solanki w celu odpowietrzenia. Urządzenie podstawowe Urządzenie podstawowe składa się z gotowej do podłączenia pompy ciepła do instalacji wewnętrznej z obudową blaszaną, rozdzielnicą elektryczną i zintegrowanym sterownikiem. Obieg chłodniczy jest hermetycznie zamknięty i zawiera fluorowany czynnik chłodniczy R407C o wartości GWP 1525 zarejestrowany w protokole z Kioto. Czynnik ten jest bezfreonowy, niepalny i nie oddziaływuje ujemnie na strefę ozonową. Na płytce rozdzielczej zamontowane są wszystkie komponenty potrzebne do pracy pompy ciepła. Czujnik temperatury zewnętrznej wraz materiałem mocującym oraz filtr zanieczyszczeń są dołączone do pompy. Doprowadzenie napięcia zasilania i sterowania powinien wykonać klient/ inwestor. Doprowadzenie pompy solanki udostępnionej przez inwestora/ klienta należy podłączyć do płytki rozdzielczej. W razie konieczności należy zaplanować zabezpieczenie silnika. Kolektor z rozdzielaczem solanki powinien być udostępniony przez inwestora/klienta. 4.2 Zdalne sterowanie W zakresie akcesoriów specjalnych istnieje możliwość nabycia zdalnego sterowania jako komfortowego rozszerzenia. Obsługa i sterowanie menu są takie same, jak w sterowniku pompy ciepła. Podłączenie następuje przez sześciożyłowy telefoniczny (akcesoria specjalne) z wtyczkami typu western. WSKAZÓWKA W przypadku regulatorów ogrzewania ze zdejmowalnym panelem sterującym może on być używany bezpośrednio jako zdalne sterowanie. PL-3

6 4.3 System zarządzania budynkiem Polski Poprzez uzupełnienie danej karty wtykowej interfejsu sterownik pompy ciepła może zostać podłączony do sieci systemu zarządzania budynkiem. W celu precyzyjnego podłączenia i parametryzacji interfejsu należy uwzględnić uzupełniającą instrukcję montażu karty interfejsu. W przypadku sterownika pompy ciepła możliwe są następujące połączenia sieciowe: Modbus EIB, KNX Ethernet 4.4 Licznik ilości ciepła WMZ Opis ogólny Licznik ilości ciepła (WMZ 25/32) służy do rejestrowania podanej ilości ciepła. Jest on do nabycia jako akcesoria dodatkowe. W urządzeniach, w których występuję dodatkowy wymiennik ciepła, do rejestrowania ilości ciepła potrzebne są dwa liczniki ilości ciepła. Czujniki na zasilaniu i powrocie przewodów wymienników ciepła oraz moduł elektroniczny rejestrują zmierzone wartości i przekazują odpowiedni sygnał do sterownika pompy ciepła, który w zależności od aktualnego trybu pracy pompy ciepła (ogrzewanie/ciepła woda/basen) sumuje tę ilość ciepła w kwh i wyświetla jako wskazanie w menu Dane robocze i Historia. WSKAZÓWKA Licznik ilości ciepła odpowiada wymaganiom jakościowym niemieckiego programu stymulującemu rynek do promowania efektywnych pomp ciepła. Licznik nie podlega obowiązkowi legalizacji i nie może być zastosowany do obliczania kosztów ogrzewania! Hydrauliczne i elektryczne podłączenie licznika ilości ciepła Do pomiaru parametrów przez licznik ilości ciepła potrzebne są dwa urządzenia pomiarowe. Rura pomiarowa dla pomiaru natężenia przepływu Należy ją zamontować na zasilaniu pompy ciepła (zwrócić uwagę na kierunek przepływu). Czujnik temperatury (rura miedziana z tuleją zanurzeniową) Należy go zamontować na powrocie pompy ciepła. Miejsce montażu obu rur pomiarowych powinno znajdować się możliwie blisko pompy ciepła w obiegu źródeł ciepła. Należy unikać odstępu od pomp, zaworów i innych elementów, ponieważ zawirowania mogą prowadzić do zafałszowań przy obliczaniu ilości ciepła (zalecany jest odcinek stabilizacji o długości 50 cm). 5 Transport Do transportu na płaskich powierzchni nadaje się wózek podnośny. Jeżeli pompa ciepła musi być transportowana na nierównych powierzchniach lub po schodach, to można użyć pasów nośnych. Można je przeciągnąć pod drewnianą paletą. Pompa ciepła nie jest przymocowana do palety. Może ona zostać pochylona podczas transportu do maks. 45 (w każdym kierunku). Do podniesienia urządzenia bez palety należy użyć otworów wykonanych po bokach ramy. Należy przy tym ściągnąć boczne panele przykrywające. Pomocne w transporcie mogą być również dostępne w handlu rury. Nie podnosić urządzenia za otwory w panelach przykrywających! Po przetransportowaniu należy usunąć zabezpieczenie transportowe w urządzeniu. Przed uruchomieniem należy usunąć zabezpieczenie transportowe. PL-4

7 6 Instalacja 6.1 Wskazówki ogólne Urządzenie należy ustawiać tylko w niezawilgoconych pomieszczeniach wewnętrznych, na równej i poziomej powierzchni. Aby zapewnić przy tym jak najlepszą izolację akustyczną, rama urządzenia powinna szczelnie przylegać do podłoża. Jeżeli nie jest to możliwe, to może być konieczne zastosowanie dodatkowych środków izolacyjnych. Pompa powinna być tak ustawiona, aby można było bez problemu przeprowadzać prace serwisowe. Jest to zapewnione, przy zachowaniu odstępu 1 m z przodu i z boku pompy ciepła. W pomieszczeniu instalacji nie może występować w żadnej porze roku ani mróz ani temperatury powyżej 35 C. 6.2 Emisja dźwięku Dzięki skutecznej izolacji akustycznej pompa ciepła pracuje bardzo cicho. Wewnętrzne elementy separujące w znacznym stopniu zapobiegają przenoszeniu dźwięków na fundament lub na system grzewczy. 7 Montaż 7.1 Informacje ogólne Przy pompie ciepła należy wykonać następujące przyłącza: - Zasilanie/powrót instalacji solanki - Zasilanie/powrót ogrzewania - Zasilanie elektryczne - Czujnik temperatury zewnętrznej 7.2 Przyłączenie od strony ogrzewania Przepłukanie systemu ogrzewania przed podłączeniem pompy ciepła. Przed podłączeniem pompy od strony górnego źródła system ogrzewania powinien zostać przepłukany, aby usunąć ewentualne zanieczyszczenia, resztki materiałów uszczelniających itp. Nagromadzenie zanieczyszczeń w skraplaczu może doprowadzić do całkowitego zniszczenia pompy. Po wykonaniu instalacji od strony grzewczej należy system ogrzewania napełnić, odpowietrzyć i sprawdzić pod względem ewentualnych nieszczelności. Podczas napełniania instalacji należy wziąć pod uwagę następujące informacje: surowa woda do napełniania i uzupełniania musi posiadać jakość wody pitnej (bezbarwna, klarowna, bez osadów) woda do napełniania i uzupełniania musi być przefiltrowana (wielkość porów maks. 5µm). Nie można całkowicie zapobiec odkładaniu się kamienia w systemach ogrzewania ciepłej wody, ale w systemach o temperaturach zasilania niższych niż 60 C jest ono tak małe, że można je pominąć. W przypadku średnio i wysokotemperaturowych pomp ciepła można także osiągnąć temperatury powyżej 60 C. Dlatego dla wody do napełniania i uzupełniania należy przestrzegać następujących wartości orientacyjnych według VDI 2035 arkusz 1: Całkowita moc grzewcza w [kw] Suma alkaliów w gruncie w mol/m wzgl. mmol/l do 200 2,0 11,2 200 do 600 1,5 8,4 > 600 < 0,02 < 0,11 Podłączone do rozdzielnicy elektrycznej i luźno ułożone czujniki muszą być przymocowane i odizolowane zgodnie z przedstawionym schematem ideowym. Minimalny przepływ wody grzewczej Całkowita twardość w dh W każdym stanie pracy systemu ogrzewania należy zagwarantować minimalny przepływ wody grzewczej pompy ciepła. Można to osiągnąć np. przez zainstalowanie podwójnego rozdzielacza bezciśnieniowego. WSKAZÓWKA Zastosowanie zaworu bezpieczeństwa zalecane jest tylko przy ogrzewaniu powierzchniowym i maks. przepływie wody grzewczej 1,3 m/ h. Niezastosowanie się do tego może prowadzić do usterek w urządzeniu. Polski Ochrona antyzamrożeniowa przy ustawieniu w miejscach narażonych na działanie mrozu Wraz z gotowością do pracy sterownika i pompy obiegowej ogrzewania aktywna jest także funkcja ochrony antyzamrożeniowej sterownika. W przypadku wyłączenia pompy ciepła z eksploatacji lub braku prądu instalacja musi zostać opróżniona. W przypadku tych systemów pomp ciepła, w których nie można rozpoznać braku prądu (domek letniskowy), obieg ogrzewania powinien posiadać odpowiednią ochronę antyzamrożeniową. PL-5

8 7.3 Podłączenie od strony dolnego źródła ciepła Polski Przy podłączaniu należy postępować w następujący sposób: Podłączyć przewód solanki na zasilaniu i powrocie dolnego źródła ciepła pompy ciepła. Uwzględnić przy tym hydrauliczny schemat ideowy. Aby zabezpieczyć parownik przed zanieczyszczeniami, na wejściu dolnego źródła ciepła pompy ciepła należy zamontować załączony filtr zanieczyszczeń. Ponadto w instalacji dolnego źródła ciepła musi zostać zamontowany separator mikropęcherzyków powietrza. Solankę należy przygotować przed napełnianiem urządzenia. Stężenie solanki musi wynosić minimum 25 %. Zapewnia to ochronę przed mrozem do -14 C. Wolno używać tylko środków przeciw zamarzaniu na bazie glikolu etylenowego lub propylenowego. Instalacja dolnego źródła ciepła musi być odpowietrzona i sprawdzona pod kątem szczelności. Solanka musi zawierać co najmniej 25 % środka przeciw zamarzaniu na bazie glikolu etylenowego lub propylenowego i należy ją wymieszać przed napełnieniem. Rys. 7.1: Charakterystyka czujnika NTC-10 l 7.4 Czujnik temperatury Następujące czujniki temperatury są już zabudowane wzgl. muszą zostać dodatkowo zamontowane: temperatura zewnętrzna (R1) temperatury 1., 2. i 3. obiegu grzewczego (R2, R5 i R13) temperatura zasilania (R9) temperatura ciepłej wody (R3) temperatura odnawialnego zbiornika ciepła (R13) Charakterystyki czujników Temperatura w C Norm-NTC-2 w k 14,6 11,4 8,9 7,1 5,6 4,5 3,7 NTC-10 w k 67,7 53,4 42,3 33,9 27,3 22,1 18, ,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1 Czujniki temperatury do podłączenia do sterownika pompy ciepła muszą odpowiadać charakterystyce czujników przedstawionej na Rys Jedyny wyjątek stanowi czujnik temperatury zewnętrznej należący do zakresu dostawy pompy ciepła (patrz Rys. 7.2) Rys. 7.2: Charakterystyka czujnika Norm-NTC-2 według DIN Czujnik temperatury zewnętrznej Montaż czujnika temperatury zewnętrznej Czujnik temperatury zewnętrznej musi być tak umieszczony, aby rejestrować wszelkiego rodzaju wpływy atmosferyczne i nie sfałszować wartości pomiaru. na zewnętrznej ścianie ogrzewanego pomieszczenia i w miarę możliwości po stronie północnej wzgl. północnozachodniej nie montować w położeniu osłoniętym (np. w niszy muru lub pod balkonem) nie mocować w pobliżu okien, drzwi, otworów wentylacyjnych, oświetlenia zewnętrznego lub pomp ciepła w żadnej porze roku nie wystawiać na bezpośrednie działanie promieni słonecznych Przewód czujnika: Długość maks. 40 m; przekrój poprzeczny żył kabla min. 0,75 mm; średnica zewnętrzna kabla 4-8 mm. PL-6

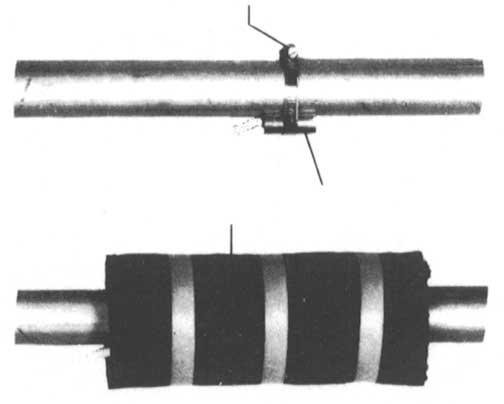

9 7.4.3 Montaż czujników przylgowych Montaż czujników przylgowych jest konieczny tylko w przypadku, gdy są one zawarte w dostawie pompy ciepła i nie są zabudowane. Czujniki przylgowe mogą być montowane jako czujniki rurowe lub też wkładane do tulei zanurzeniowej rozdzielacza kompaktowego. Montaż jako rurowy czujnik przylgowy Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny Wyczyszczone powierzchnie pokryć cienką warstwą pasty przewodzącej ciepło Przymocować czujnik za pomocą opaski zaciskowej (dobrze zaciągnąć, luźne czujniki powodują błędne funkcjonowanie) i odizolować termicznie System rozdzielczy ciepłej wody Podwójny bezciśnieniowy rozdzielacz kompaktowy oraz rozdzielacz kompaktowy KPV pełnią funkcję interfejsu pomiędzy pompą ciepła, systemem rozdzielczym ogrzewania, zbiornikiem buforowym i ewentualnie także zbiornikiem ciepłej wody. Aby uprościć instalację, zamiast wielu pojedynczych elementów używany jest przy tym jeden kompaktowy system. Więcej informacji należy zaczerpnąć z odpowiednich instrukcji dotyczących instalacji. Rozdzielacz kompaktowy Czujnik powrotu może pozostać w pompie ciepła lub powinien zostać umieszczony w tulei zanurzeniowej. Pusta przestrzeń pomiędzy czujnikiem a tuleją musi być całkowicie wypełniona pastą przewodzącą ciepło. Podwójny rozdzielacz bezciśnieniowy DDV 32 Czujnik powrotu musi zostać zabudowany w tulei zanurzeniowej podwójnego rozdzielacza bezciśnieniowego, aby przepływało przez niego medium od pomp obiegu grzewczego obiegów wytwórczych i odbiorczych. 7.5 Przyłącze elektryczne Informacje ogólne Przy uruchomieniu urządzenia należy uwzględnić przepisy bezpieczeństwa obowiązujące w danym kraju oraz odpowiednie przepisy VDE, a w szczególności VDE 0100, a także techniczne warunki przyłączeniowe przedsiębiorstw energetycznych i operatorów sieci zasilających! Aby zapewnić działanie funkcji ochrony antyzamrożeniowej, sterownik pompy ciepła musi być ciągle pod napięciem, a pompa ciepła musi mieć zapewniony przepływ. Zakłócenia na stykach przełącznych przekaźników wyjściowych zostały wyeliminowane. Dlatego też, zależnie od oporu wewnętrznego instrumentu pomiarowego, także przy niezamkniętych stykach jest mierzone napięcie, które jest jednak dużo niższe niż napięcie sieciowe. Zaciski regulatora N1-J1 do N1-J11; N1-J19; N1-J20; N1-J23; N1-J24 i listwa zaciskowa X3 są podłączone do niskiego napięcia. Jeżeli z powodu błędu w okablowaniu zostanie przyłożone do tych zacisków napięcie sieciowe, to sterownik pompy ciepła ulegnie zniszczeniu Prace związane z przyłączeniem elektrycznym 1) 5-żyłowy przewód zasilający do modułu mocy pompy ciepła zostaje poprowadzony od licznika prądu elektrycznego poprzez stycznik blokady przedsiębiorstwa energetycznego (jeśli wymagany) do pompy ciepła. Podłączyć przewód zasilający na płytce rozdzielczej pompy ciepła poprzez zaciski X1: L1/L2/L3/PE. W zasilaniu pompy ciepła należy zaplanować wielobiegunowe wyłączenie z odstępem otworów kontaktowych min. 3 mm (np. stycznik blokady przedsiębiorstwa energetycznego, bezpiecznik mocy), jak też wielobiegunowy bezpiecznik samoczynny, do wspólnego wyłączenia wszystkich przewodów zewnętrznych (prąd wyzwalający i charakterystyka według informacji o urządzeniu). Przy podłączeniu zwrócić uwagę na prawoskrętny kierunek wirowania pola elektrycznego (przy niewłaściwej kolejności faz pompa ciepła nie będzie działać poprawnie i jest bardzo głośna). 2) 3-żyłowy przewód zasilający dla sterownika pompy ciepła (regulator ogrzewania N1) zostaje poprowadzony do pompy ciepła. Podłączenie przewodu zasilającego na płytce rozdzielczej pompy ciepła poprzez zaciski X2: L/N/PE. Pobór mocy pompy ciepła można odczytać z informacji o urządzeniu lub z tabliczki znamionowej. Kabel zasilający (L/N/PE~230V, 50Hz) sterownika pompy ciepła WPM musi znajdować się ciągle pod napięciem i z tego powodu musi być podłączony przed stycznikiem blokady przedsiębiorstwa energetycznego wzgl. podłączony do sieci domowej, ponieważ w przeciwnym razie podczas blokady przedsiębiorstwa energetycznego są wyłączone ważne funkcje ochronne. 3) Stycznik blokady przedsiębiorstwa energetycznego (K22) z 3 głównymi kontaktami (1/3/5 // 2/4/6) i jednym kontaktem pomocniczym (zestyk zwierny 13/14) musi być przygotowany przez użytkownika i dobrany odpowiednio do mocy pompy ciepła. Kontakt zestyku zwiernego stycznika blokady przedsiębiorstwa energetycznego (13/14) jest połączony od listwy zaciskowej X3/G do zacisku wtykowego X3/A1. OSTROŻNIE! Niskie napięcie! 4) Stycznik (K20) dla grzałki zanurzeniowej (E10) musi być dobrany przez użytkownika przy urządzeniach monoenergetycznych (2.GC) odpowiednio do mocy. Sterowanie (230VAC) odbywa się ze sterownika pompy ciepła przez zaciski X2/N i X2/K20. Polski PL-7

10 Polski 5) Stycznik (K21) dla grzałki kołnierzowej (E9) w zbiorniku ciepłej wody musi być dobrany przez użytkownika odpowiednio do mocy grzałki. Sterowanie (230VAC) odbywa się od sterownika pompy ciepła przez zaciski X2/N i X2/K21. 6) Styczniki punktów 3;4;5 są wmontowane w rozdzielni elektrycznej. Przewody zasilające grzałek powinny zostać ułożone i zabezpieczone według DIN VDE ) Wszystkie zainstalowane przewody muszą być wykonane jako trwałe i odporne okablowanie. 8) Pompa obiegowa ogrzewania (M13) jest podłączona do zacisków X2/N i X2/M13. 9) Pompa ładowania ciepłej wody (M18) jest podłączona do zacisków X2/N i X2/M18. 10) Pompa solanki wzgl. pompa studzienna jest podłączona do zacisków 2/4/6 od K5 i PE. 11) W przypadku pomp ciepła czujnik powrotu jest zintegrowany i poprowadzony przez przewód sterujący do sterownika pompy ciepła. Tylko przy zastosowaniu podwójnego rozdzielacza bezciśnieniowego czujnik powrotu musi zostać zabudowany w tulei zanurzeniowej w rozdzielaczu. Wtedy należy podłączyć pojedyncze żyły do zacisków X3/GND i X3/R2.1. Mostek A-R2, który w chwili dostawy znajduje się między X3/B2 a X3/1 musi zostać przeniesiony na zaciski X3/1 i X3/2. 12) Czujnik zewnętrzny (R1) jest podłączony do zacisków X3/ GND i X3/R1. 13) Czujnik temperatury c.w.u. (R3) jest zabudowany w zbiorniku ciepłej wody i podłączony do zacisków X3/GND i X3/R3. 8 Uruchomienie 8.1 Wskazówki ogólne Aby zapewnić prawidłowe uruchomienie powinno ono zostać przeprowadzone przez fabrycznie autoryzowany serwis posprzedażowy. W określonych warunkach możliwe jest przedłużenie gwarancji produktu (por. świadczenia gwarancyjne). 8.2 Przygotowanie Przed uruchomieniem powinny zostać sprawdzone następujące punkty: Wszystkie podłączenia pompy ciepła muszą zostać zamontowane tak, jak opisano w rozdziale 7. Instalacja dolnego źródła ciepła i obiegu grzewczego muszą być napełnione i sprawdzone. Filtr zanieczyszczeń musi być zamontowany na wejściu solanki pompy ciepła. W obiegu solanki i obiegu grzewczym muszą być otwarte te wszystkie zawory, które mogłyby niekorzystnie wpłynąć na prawidłowy przepływ. Sterownik pompy ciepła musi być zaprogramowany do systemu ogrzewania według instrukcji użytkowania. 8.3 Postępowanie przy uruchamianiu Uruchomienie pompy ciepła odbywa się za pomocą sterownika pompy ciepła. Uruchomienie pompy ciepła musi przebiegać zgodnie z instrukcją montażu i użytkowania sterownika pompy ciepła. 9 Konserwacja / czyszczenie 9.1 Konserwacja Aby zapobiec zakłóceniom spowodowanych osadzaniem się zanieczyszczeń w wymiennikach ciepła, należy zadbać o to, aby do instalacji dolnego źródła ciepła i do systemu ogrzewania nie dostawały się żadnego rodzaju zanieczyszczenia. W przypadku, gdyby jednak doszło do zakłóceń w pracy spowodowanych zanieczyszczeniami, instalacja musi zostać oczyszczona w następujący sposób. 9.2 Czyszczenie od strony grzewczej Tlen znajdujący się w obiegu wody grzewczej może doprowadzić do powstawania rdzy, szczególnie w przypadku zastosowania komponentów stalowych. Dostaje się on do systemu grzewczego przez zawory, pompy obiegowe lub rury z tworzywa sztucznego. Dlatego trzeba zwrócić szczególną uwagę na szczelność dyfuzyjną instalacji szczególnie w przypadku rur ogrzewania podłogowego. Aby zapobiec odkładaniu się osadów (np. rdzy) w skraplaczu pompy ciepła poleca się zastosowanie odpowiedniego systemu zabezpieczenia antykorozyjnego. Dlatego zalecamy wyposażyć otwarte dyfuzyjnie systemy grzewcze w odpowiednie elektrofizyczne urządzenie antykorozyjne. (np. urządzenie ELYSATOR) Także pozostałości smarów i środków uszczelniających mogą zanieczyścić wodę grzewczą. Jeżeli jej zabrudzenie jest tak silne, że obniża sprawność skraplacza w pompie ciepła, to urządzenie musi zostać oczyszczone przez instalatora. Według dzisiejszego stanu wiedzy proponujemy czyszczenie 5%-wym kwasem fosforowym lub też, w przypadku gdy urządzenie wymaga częstszego mycia, 5%-wym kwasem mrówkowym. W obu przypadkach płyn do czyszczenia powinien mieć temperaturę pomieszczenia. Wymiennik ciepła zaleca się płukać w kierunku przeciwnym do normalnego kierunku przepływu. Aby zapobiec przedostawaniu się preparatu czyszczącego do obiegu instalacji grzewczej polecamy podłączyć urządzenie do płukania bezpośrednio na zasilaniu i powrocie skraplacza. Aby zapobiec uszkodzeniu systemu przez ewentualnie pozostałe resztki preparatów czyszczących wskazane jest po tym dokładne przepłukanie odpowiednimi środkami neutralizującymi. PL-8

11 Ważne jest ostrożne stosowanie kwasów i przestrzeganie przepisów ustalonych przez stowarzyszenia zawodowe. W razie wątpliwości co do użycia danego preparatu czyszczącego prosimy skonsultować się z producentem! 9.3 Czyszczenie strony dolnego źródła ciepła Aby chronić parownik przed zanieczyszczeniem, na wejściu dolnego źródła ciepła pompy ciepła należy zamontować załączony filtr zanieczyszczeń. 11 Odłączenie od sieci / utylizacja Zanim pompa zostanie wymontowana, należy ją odłączyć od napięcia i zabezpieczyć na wszystkich wejściach i wyjściach. Powinny zostać przy tym zachowane ważne dla środowiska naturalnego wymagania w zakresie odzysku, użycia wtórnego oraz utylizacji materiałów eksploatacyjnych i części konstrukcyjnych zgodnie z aktualnymi normami. Należy przy tym zwrócić szczególną uwagę na fachową utylizację oleju i czynnika chłodniczego. Polski Sito filtracyjne filtra zanieczyszczeń należy wyczyścić następnego dnia po uruchomieniu. Dalsze kontrole należy wyznaczyć w zależności od zanieczyszczenia. Gdy nie można stwierdzić żadnych zanieczyszczeń, to aby zmniejszyć straty ciśnienia można wymontować sito filtra. 10 Usterki / wyszukiwanie błędów Pompa ta jest produktem wysokiej jakości i dlatego powinna pracować bez zakłóceń. Jeżeli miałyby jednak wystąpić jakiekolwiek zakłócenia, zostanie to wskazane na wyświetlaczu sterownika pompy. Więcej informacji na ten temat znajdą Państwo na stronie "Usterki i wyszukiwanie błędów" w instrukcji użytkowania sterownika pompy ciepła. Jeżeli usterki te nie mogą zostać zlikwidowane samodzielnie, wówczas należy powiadomić odpowiedni serwis posprzedażowy. Prace przy pompie ciepła mogą być wykonywane tylko przez autoryzowany i fachowy serwis posprzedażowy. Przed otwarciem urządzenia należy odłączyć wszystkie obwody elektryczne od napięcia. PL-9

12 12 Informacja o urządzeniu Polski 1 Typ i kod zamówieniowy SI 22TU 2 Konstrukcja 2.1 Model / regulator uniwersalny / wewnętrzny 2.2 Obliczanie ilości ciepła zintegrowane 2.3 Miejsce instalacji / stopień ochrony według EN wewnątrz / IP Woda w urządzeniu zabezpieczona przed zamarznięciem 1 tak 2.5 Poziomy pracy 1 3 Limity pracy 3.1 Zasilanie wody grzewczej C do 58 ± Solanka (dolne źródło ciepła) C Środek przeciw zamarzaniu Minimalne stężenie solanki (temperatura zamarzania -13 C) 4 Dane sprawności / natężenie przepływu 4.1 Natężenie przepływu wody grzewczej przy wewnętrznej różnicy ciśnień -5 do +25 glikol etylenowy 25 % BO / W35/30 m³/h / Pa 4,0 / BO / W45/38 m³/h / Pa 2,8 / Minimalny przepływ wody grzewczej 1,9 / 5000 BO / W55/45 m³/h / Pa 4.2 Przepływ solanki przy wewnętrznej różnicy ciśnień 2 BO/-3 W Moc cieplna / współczynnik wydajności 3 m³h / Pa 5,5 / przy B-5 / W55 kw / ,6 / 2,5 przy B0 / W45 kw / ,3 / 3,6 przy B0 / W55 kw / ,5 / 2,9 przy B0 / W35 kw / ,9 / 4,4 4.4 Poziom mocy akustycznej db(a) Poziom ciśnienia akustycznego w odległości 1 m 4 db(a) 41 5 Wymiary; waga i ilości wypełnienia 5.1 Wymiary urządzenia bez przyłączy 5 wys. x szer. x dł. cm 845 x 650 x Przyłącza urządzenia dla ogrzewania cal G 1 1/4 gwint zew. 5.3 Przyłącza urządzenia dla dolnego źródła ciepła cal G 1 1/2 gwint zew. 5.4 Ciężar jednostki(-ek) transportowej(-ych) 184 włącznie z opakowaniem kg 5.5 Czynnik chłodniczy; całkowity ciężar wypełnienia typ / kg R407C / 3,7 5.6 Smar; całkowita ilość wypełnienia typ / litr Olej poliestrowy (POE) / 2,5 6 Przyłącze elektryczne 6.1 Napięcie zasilania; zabezpieczenia V / A 3~ / PE 400V (50Hz) / C20A 6.2 Napięcie sterownicze; zabezpieczenia V / A 1~ / N / PE 230V (50Hz) / C13A 6.3 Prąd rozruchu z rozrusznikiem łagodnego startu A Znamionowy pobór mocy B0 / W35 / maks. pobór 3 kw 4,93 / 8,1 6.5 Prąd znamionowy B0 / W35 / cos A / ,5 / 0,7 6.6 Pobór mocy zabezpieczenia sprężarki - (na każdą sprężarkę) W 7 Odpowiada europejskim postanowieniom bezpieczeństwa 6 1. Pompa obiegowa ogrzewania i regulator pompy ciepła muszą być zawsze gotowe do pracy. 2. Podany przepływ solanki jest identyczny dla wszystkich punktów znamionowych pracy 3. Dane te charakteryzują wielkość i wydajność systemu według EN 255 wzgl. EN Z punktu widzenia ekonomicznego i energetycznego należy uwzględnić także punkt biwalentny oraz regulator. B0W35 oznacza przy tym np.: temperatura dolnego źródła ciepła 0 C, a temperatura zasilania wody grzewczej 35 C. 4. Podany poziom ciśnienia akustycznego odpowiada odgłosom pracy pompy ciepła w trybie grzania przy temperaturze zasilania 35 C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca ustawienia mierzone wartości mogą się różnić do16 db(a). 5. Prosimy uwzględnić, że potrzebne będzie dodatkowe miejsce na przyłączenie rur oraz dla obsługi i konserwacji. 6. patrz Deklaracja Zgodności CE PL-10

13 1 Rysunki wymiarowe... A-II 1.1 Rysunek wymiarowy SI 22TU...A-II 2 Wykresy... A-III 2.1 Charakterystyki SI 22TU...A-III 3 Schematy obwodowe... A-IV 3.1 Sterowanie SI 22TU...A-IV 3.2 Sterowanie SI 22TU...A-V 3.3 Obciążenie SI 22TU...A-VI 3.4 Plan przyłączeniowy SI 22TU...A-VII 3.5 Plan przyłączeniowy SI 22TU...A-VIII 3.6 Legenda SI 22TU...A-IX 4 Hydrauliczny schemat podstawowy... A-X 4.1 Widok schematyczny...a-x 4.2 Legenda...A-XI 5 Deklaracja zgodności... A-XII A-I

14 1 1 Rysunki wymiarowe 1.1 Rysunek wymiarowy SI 22TU A-II

15 2.1 2 Wykresy 2.1 Charakterystyki SI 22TU Moc grzewcza w [kw] Temperatura wody na wylocie w [ C] / Strumień objętościowy w [m³/h] 35 / 4,0 45 / 2,8 55 / 1, Temperatura solanki na wejściu w [ C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Pobór mocy w [kw] (włącznie ze stosunkiem mocy pompy) Soleeintrittstemperatur in [ C] Temperatura solanki na wejściu w [ C] Spadek Druckverlust ciśnienia in w [Pa] [Pa] Verdampfer Verdampfer Skraplacz Natężenie 3 przepływu 4 5solanki 6w [m³/h] 7 Soledurchfluß in [m³/h] 8 Współczynnik Leistungszahl wydajności (incl. Pumpenleistungsanteil) (włącznie ze stosunkiem mocy pompy) Temperatura 10 15solanki 20na wejściu 25 w [ C] 30 Soleeintrittstemperat r in [ C] Spadek ciśnienia w [Pa] Druckverlust Verflüssiger in [Pa] Verflüssiger Skraplacz Heizwasserdurchfluß in [m³/h] Natężenie przepływu wody grzewczej [m³/h] A-III

16 A-IV 3 3 Schematy obwodowe 3.1 Sterowanie SI 22TU

17 A-V Sterowanie SI 22TU

18 Obciążenie SI 22TU A-VI

19 A-VII Plan przyłączeniowy SI 22TU

20 A-VIII Plan przyłączeniowy SI 22TU

21 Legenda SI 22TU A1 Mostek blokady przedsiębiorstwa energetycznego musi zostać założony, gdy nie ma stycznika blokady przedsiębiorstwa energetycznego (kontakt otwarty = blokada przedsiębiorstwa energetycznego A2 Mostek blokady: musi zostać usunięty, gdy wejście jest używane (kontakt otwarty = pompa ciepła zablokowana) A - R2 Mostek czujnika powrotu: - musi zostać przeniesiony, gdy zastosowany jest rozdzielacz bezciśnieniowy i "zawór zwrotny obiegu grzewczego". Nowe miejsca zacisków: X3 / 1 i X3 / 2 B2* Presostat niskiego ciśnienia solanki B3* Termostat ciepłej wody B4* Termostat wody w basenie E9 Elektryczna grzałka kołnierzowa (ciepła woda) E10* 2. Generator ciepła (funkcja wybierana za pomocą regulatora) F2 Bezpiecznik dla zacisków wtykowych J12; J13 i J21 5x20 / 4,0AT F3 Bezpiecznik dla zacisków wtykowych J15 do J18 i J22 5x20 / 4,0AT F4 Presostat wysokiego ciśnienia F5 Presostat niskiego ciśnienia F10.1* Przełącznik natężenia przepływu obiegu pierwotnego F10.2* Przełącznik natężenia przepływu obiegu wtórnego F12 Usterka N7 H5* Kontrolka zdalnej sygnalizacji zakłóceń J1 Napięcie zasilania J2-3 Wejścia analogowe J4 Wyjścia analogowe J5 Wejścia cyfrowe J6 Wyjścia analogowe J7-8 Wejścia cyfrowe J9 wolny J12-J18 230V AC - wyjścia dla sterowania komponentów systemu J19 Wejścia cyfrowe J20 Wyjścia analogowe; wejścia analogowe, wejścia cyfrowe J21-22 Wyjścia cyfrowe J23 Interfejs magistrali J24 Napięcie zasilania dla komponentów K1 Stycznik sprężarki K1.1 Stycznik ogranicznika prądu rozruchu K1.2 Przekaźnik czasowy prądu rozruchu K5 Stycznik pompy pierwotnej K20* Stycznik 2 generatora ciepła E10 K21* Stycznik elektrycznej grzałki zanurzeniowej (ciepła woda) E9 K22* Stycznik blokady przedsiębiorstwa energetycznego K23* Przekaźnik pomocniczy dla zestyku blokady K31.1* Zapotrzebowanie na cyrkulację ciepłej wody M11* Pompa pierwotna (PUP) M13* Pompa obiegowa ogrzewania M15* Pompa obiegowa ogrzewania 2. / 3. obiegu grzewczego M16* Dodatkowa pompa obiegowa M18* Pompa ładowania ciepłej wody M19* Pompa obiegowa basenu M21* Mieszacz obiegu głównego lub 3. obiegu grzewczego M22* Mieszacz 2. obiegu grzewczego [M24]* Pompa cyrkulacyjna ciepłej wody N1 Jednostka sterująca N7 Sterowanie łagodnego rozruchu sprężarki N14 Panel sterujący N17 Moduł pcoe Q1 Przełącznik zabezpieczenia silnika M11 R1 Czujnik zewnętrzny R2 Czujnik powrotu R2.1* Czujnik powrotu obiegu grzewczego w podwójnym rozdzielaczu bezciśnieniowym R3 Czujnik temperatury c.w.u. R5 Czujnik 2. obiegu grzewczego R6 Czujnik zasilania obiegu pierwotnego R7 Opornik kodujący R9 Czujnik zasilania obiegu grzewczego R13* Czujnik regeneracyjny, czujnik pomieszczenia, czujnik 3. obiegu grzewczego R25 Czujnik ciśnienia obiegu chłodniczego - niskie ciśnienie po R26 Czujnik ciśnienia obiegu chłodniczego - wysokie ciśnienie pc T1 Transformator rozdzielający bezpieczeństwa 230/24V AC-28VA X1 Listwa zaciskowa zasilania X2 Listwa zaciskowa napięcia = 230V AC X5 Zacisk rozdzielnicy magistrali X3 Listwa zaciskowa niskiego napięcia < 25V AC Y4 Zawór magnetyczny obejścia gorącego gazu * Elementy budowlane dostarcza inwestor/klient [ ] Elastyczne okablowanie - patrz konfiguracja wstępna (zmian może dokonać tylko serwis posprzedażowy!) oprzewodowanie fabryczne podłączenie według potrzeb przez inwestora/klienta Zaciski wtykowe J1 do J11, J19, J20; J23 i listwa zaciskowa X3 są podłączone do niskiego napięcia. W żadnym wypadku nie może być tutaj podłączone wyższe napięcie. A-IX
