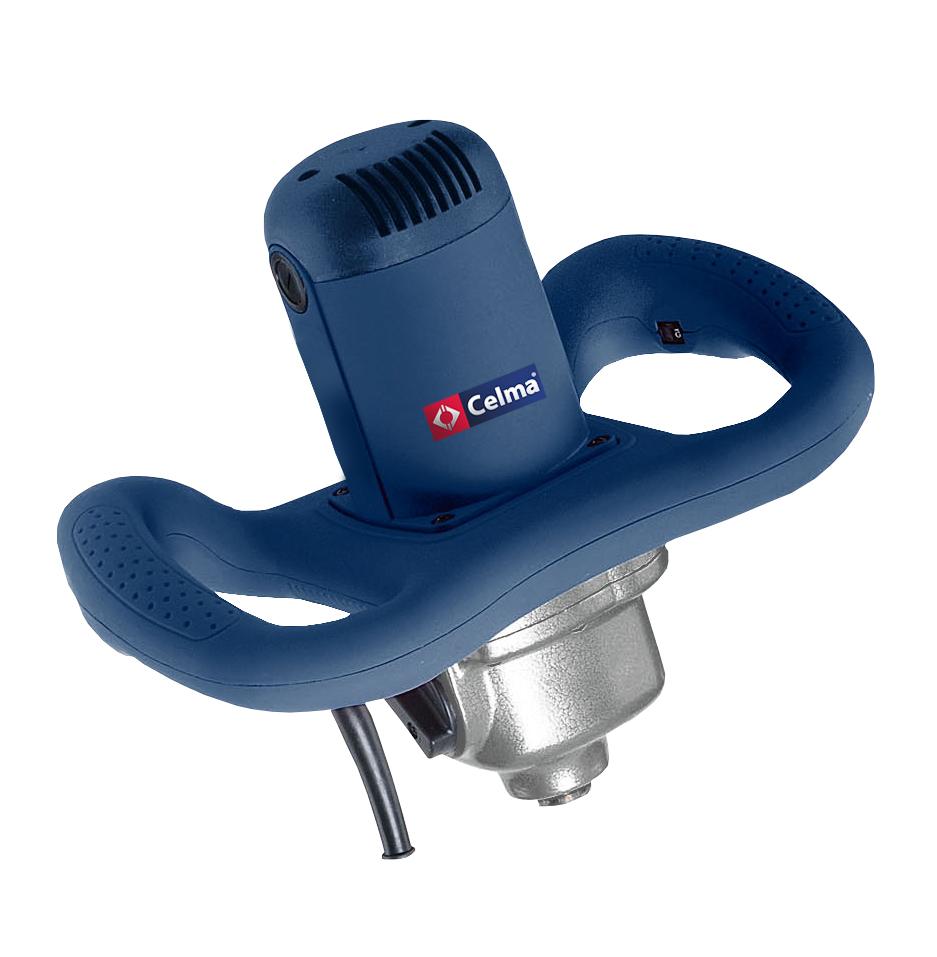

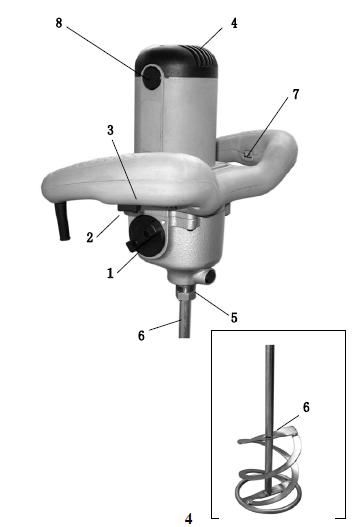

2 Mieszarka M1200M14 1. Przełącznik zmiany biegów 2. Klawisz łącznika 3. Rękojeść 4. Osłona wentylacyjna 5. Wrzeciono z wewnętrznym gwintem M14 6. Przedłużka 7. Pokrętło regulatora 8. Szczotkotrzymacz 9. Mieszadło 9 SCHEMAT ELEKTRYCZNY M ~ 2

3 WSTĘP Max średnica mieszadła 140 mm Prawidłowa, niezawodna i bezpieczna praca Napięcie, częstotliwość 230 V, 50 Hz mieszarką M1200M14 jest uzależniona głównie od Obroty biegu jałowego [n0] prawidłowej eksploatacji. Dlatego w interesie I bieg obr/min użytkownika jest dokładne zapoznanie się z treścią II bieg obr/min niniejszej instrukcji i przestrzeganie wszystkich Moc znamionowa 1200 W uwag i zaleceń w niej zawartych. Za szkody Prąd znamionowy 5,6 A powstałe na skutek nieprzestrzegania zaleceń Mocowanie mieszadła M14 niniejszej instrukcji producent i serwis nie Klasa ochronności II przyjmują odpowiedzialności. Informacje, na które (urządzenie nie wymaga uziemienia) pragniemy zwrócić szczególną uwagę Państwa Wymiary gabarytowe zostały napisane wytłuszczoną czcionką i są (dł x wys x szer) 340x290x210mm poprzedzone znakiem -. Masa (netto) 3,95 kg Mieszarki M1200M14 spełniają wymagania CHARAKTERYSTYKA MIESZARKI Dyrektyw UE I WYPOSAŻENIA PRODUCENT ZASTRZEGA SOBIE PRAWO Mieszarka typu M1200M14 ma szerokie zasto- DOKONYWANIA ZMIAN KONSTRUKCYJNYCH sowanie w budownictwie. Służy do mieszania farb, Załącznikiem do niniejszej Instrukcji jest Karta Gwa- klejów, gipsu, zapraw tynkarskich, zapraw rancyjna. wapiennych, cementowych, żywic epoksydowych, WARUNKI BEZPIECZNEJ PRACY niepalnych chemikaliów itp. Mieszarka ma wbudowane dwa biegi mechaniczne OSTRZEŻENIE Należy przeczytać wszystkie i wyposażona jest w elektroniczny regulator obro- ostrzeżenia dotyczące bezpieczeństwa użytko- tów wmontowany w rękojeść, który umożliwia wania oznaczone symbolem i wszystkie wskazówki dobór prędkości właściwych dla różnych ma- dotyczące bezpieczeństwa użytkowania. teriałów. Dostosowanie odpowiednich prędkości obroto- WARUNKI BEZPIECZNEJ PRACY MIESZARKĄ wych do wykonywanej pracy jest łatwe w przy- Należy zakładać ochronniki słuchu podczas pracy padku posługiwania się mieszarką M1200M14. mieszarką. Narażanie się na hałas może spowodo- Kształt rękojeści umożliwia pewne trzymanie wać utratę słuchu. oburącz mieszarki podczas pracy. Narzędzie należy trzymać pewnie obu rękami. Utrata kontroli nad narzędziem może spowodować Wyposażenie mieszarki M1200M14: osobiste obrażenia. - mieszadło i przedłużka z gwintem M14 OGÓLNE OSTRZEŻENIA DOTYCZĄCE - klucz płaski S22-2 sztuki - szczotki zapasowe BEZPIECZEŃSTWA UŻYTKOWANIA NARZĘDZIA OSTRZEŻENIE Należy przeczytać wszystkie PARAMETRY TECHNICZNE ostrzeżenia i wskazówki dotyczące bezpie- Moment znamionowy 23 Nm czeństwa. Nieprzestrzeganie podanych niżej Maks. moment obrotowy 82 Nm ostrzeżeń dotyczących bezpieczeństwa i wska- 3

4 zówek dotyczących bezpieczeństwa może być elektronarzędzia lub wyciągania wtyczki z gnia- przyczyną porażenia prądem elektrycznym, pożaru zdka. Należy trzymać przewód przyłączeniowy z da- i/lub poważnych obrażeń. leka od źródeł ciepła, olejów, ostrych krawędzi lub Zachowaj wszystkie ostrzeżenia i wskazówki ruchomych części. Uszkodzone lub zaplątane prze- dotyczące bezpieczeństwa, aby móc skorzystać z wody przyłączeniowe zwiększają ryzyko porażenia nich w przyszłości. prądem elektrycznym. 1. Bezpieczeństwo w miejscu pracy e) W przypadku, gdy elektronarzędzie używa się na a) W miejscu pracy należy utrzymywać porządek i wolnym powietrzu, przewody przyłączeniowe dobre oświetlenie. Nieporządek i złe oświetlenie należy przedłużać przedłużaczami przeznaczonymi przyczynia się do wypadków. do pracy na wolnym powietrzu. Używanie prze- b) Nie należy używać elektronarzędzia w śro- dłużacza przeznaczonego do pracy na wolnym dowiskach wybuchowych, tworzonych przez ła- powietrzu zmniejsza ryzyko porażenia prądem twopalne ciecze, gazy lub pyły. Elektronarzędzie elektrycznym. wytwarza iskry, które mogą zapalić pył lub opary. f ) W przypadku, gdy używanie elektronarzędzia w c) Nie należy dopuszczać dzieci i obserwatorów do środowisku wilgotnym jest nieuniknione, jako miejsc, w których używa się elektronarzędzi. ochronę przed napięciem zasilania należy stosować Rozproszenie uwagi może spowodować utratę urządzenie różnicowoprądowe (RCD). kontroli nad elektronarzędziem. Zastosowanie RCD zmniejsza ryzyko porażania 2. Bezpieczeństwo elektryczne prądem elektrycznym. a) Wtyczki elektronarzędzi muszą pasować do 3. Bezpieczeństwo osobiste gniazdek. Nigdy w żaden sposób nie należy a) Należy zachować szczególną ostrożność podczas przerabiać wtyczki. Nie należy używać żadnych używania elektronarzędzia. Nie należy używać przedłużaczy w przypadku elektronarzędzi elektronarzędzia, gdy jest się zmęczonym lub pod mających przewód z żyłą uziemienia ochronnego. wpływem narkotyków, alkoholu lub lekarstw. Brak przeróbek we wtyczkach i gniazdkach wty- Chwila nieuwagi podczas pracy elektronarzędziem czkowych zmniejsza ryzyko porażenia prądem może spowodować poważne osobiste obrażenia. elektrycznym. b) Należy stosować wyposażenie ochronne. Należy b) Należy unikać dotykania powierzchni uzie- zawsze zakładać okulary ochronne. Używanie w mionych lub zwartych z masą, takich jak rury, odpowiednich warunkach wyposażenia ochronnego, ogrzewacze, grzejniki centralnego ogrzewania i takiego jak maska przeciwpyłowa, obuwie antypo- chłodziarki. W przypadku dotknięcia części uzie- ślizgowe, kask lub ochronniki słuchu, zmniejszy mionych lub zwartych z masą, wzrasta ryzyko osobiste obrażenia. porażenia prądem elektrycznym. c) Należy unikać niezamierzonego rozruchu. Przed c) Nie należy narażać elektronarzędzi na działanie przyłączeniem do źródła zasilania i/lub przed deszczu lub warunków wilgotnych. W przypadku podłączeniem akumulatora oraz zanim podniesie przedostania się do elektronarzędzia wody, wzrasta się lub przeniesie się narzędzie należy upewnić się, ryzyko porażenia prądem elektrycznym. że wyłącznik elektronarzędzia jest w pozycji d) Nie należy nadwerężać przewodów przyłą- wyłączony. Przenoszenie elektronarzędzia z palcem czeniowych. Nigdy nie należy używać przewodu na wyłączniku lub przyłączenie elektronarzędzia do przyłączeniowego do przenoszenia, ciągnięcia sieci zasilającej przy załączonym wyłączniku może 4

5 być przyczyną wypadku. e) Elektronarzędzia należy konserwować. Należy d) Przed uruchomieniem elektronarzędzia należy sprawdzać współosiowość lub zakleszczenie się usunąć wszystkie klucze. Pozostawienie klucza w części ruchomych, pęknięcia części i wszystkie inne obracającej się części elektronarzędzia może spowo- czynniki, które mogą mieć wpływ na pracę dować osobiste obrażenia. elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, e) Elektronarzędzie podczas pracy należy trzymać należy elektronarzędzie przed użyciem naprawić. pewnie. Umożliwi to lepszą kontrolę nad elektro- Przyczyną wielu wypadków jest niefachowy sposób narzędziem w sytuacjach nieprzewidywalnych. konserwacji elektronarzędzia. f ) Należy odpowiednio się ubierać. Nie należy nosić f ) Narzędzia tnące powinny być ostre i czyste. luźnego ubrania ani biżuterii. Należy utrzymywać Odpowiednie utrzymywanie ostrych krawędzi swoje włosy, ubranie i rękawiczki z dala od części narzędzi tnących zmniejsza prawdopodobieństwo ruchomych. Luźne ubrania, biżuteria lub długie włosy zakleszczenia I ułatwia obsługę. mogą zostać zaczepione przez części ruchome. g) Elektronarzędzie, wyposażenie, narzędzia robo- g) Jeżeli urządzenia są przystosowane do przyłą- cze itp. należy stosować zgodnie z niniejszą in- czenia zewnętrznego odciągu pyłu i pochłaniacza strukcją, biorąc pod uwagę warunki pracy i rodzaj pyłu, należy upewnić się, że są one przyłączone i pracy do wykonania. Używanie elektronarzędzia w prawidłowo użyte. Użycie pochłaniaczy pyłu może sposób, do jakiego nie jest przewidziane, może zredukować zagrożenia zależne od zapylenia. spowodować niebezpieczne sytuacje. 4. Użytkowanie i troska o elektronarzędzie 5. Naprawa a) Nie należy elektronarzędzia przeciążać. Należy a) Naprawę elektronarzędzia należy zlecać wyłą- stosować elektronarzędzie o mocy odpowiedniej cznie osobie wykwalifikowanej, wykorzystującej do wykonywanej pracy. Właściwe elektronarzędzie wyłącznie oryginalne części zamienne. Zapewni to, umożliwi pracę lepszą i bezpieczniejszą przy obciąże- że użytkowanie elektronarzędzia będzie nadal niu, na jakie zostało zaprojektowane. bezpieczne. b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, Dodatkowe wskazówki dotyczące którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione. bezpieczeństwa Przed przystąpieniem do pracy mieszarką należy c) Należy odłączać wtyczkę ze źródła zasilania bezwzględnie zastosować się do następujących elektronarzędzia i/lub odłączyć akumulator przed wymogów: wykonaniem każdej nastawy, wymiany części lub - Średnica narzędzia nie może przekraczać wiel- magazynowaniem. Takie zapobiegawcze środki kości maksymalnych, podanych przez producenta; bezpieczeństwa redukują ryzyko przypadkowego - Nie używać uszkodzonych mieszadeł: rozruchu elektronarzędzia. - Stan techniczny mieszarki nie może budzić d) Nieużywane elektronarzędzie należy przecho- żadnych zastrzeżeń; wywać poza zasięgiem dzieci i nie należy pozwalać - Stosowanie innych, niż podane w instrukcji, osobom niezaznajomionym z elektronarzędziem narzędzi i wyposażenia będzie oznaczało osobistą lub niniejszą instrukcją na używanie elektrona- odpowiedzialność użytkownika w przypadku rzędzia. Elektronarzędzia są niebezpieczne w rękach zranienia się (okaleczenia) lub uszkodzenia nieprzeszkolonych użytkowników. mieszarki. 5

6 - W czasie pracy mieszarką należy przestrzegać krople mogą spowodować oparzenia lub inne następujących zaleceń: obrażenia osobiste. - Nie dopuszczać do przeciążenia mieszarki, temperatura powierzchni zewnętrznych nie może INFORMACJA NA TEMAT HAŁASU I WIBRACJI przekroczyć 60 C; Wartości pomiarowe hałasu i drgań określono - Stosować regularne przerwy w wielogodzinnej zgodnie z normą EN Określony wg skali A eksploatacji mieszarki; poziom hałasu emitowanego przez urządzenie - Nie wolno mieszać substancji żrących; wynosi: - Sznur przyłączeniowy zawsze prowadzić z tyłu za poziom ciśnienia akustycznego 94 db(a); mieszarką, zwracając uwagę, by nie był narażony na poziom mocy akustycznej 105 db(a). przegrzanie, zanieczyszczenie olejami oraz uszko- Niepewność pomiaru: 3 db(a) dzenia ostrymi przedmiotami; Należy stosować środki ochrony słuchu! Opis funkcjonowania Należy przeczytać wszystkie wskazówki Poziom drgań oddziałujących na ręce użytkownika i przepisy. Nieprzestrzeganie wszystkich wynosi: wskazówek może spowodować pora- Na rękojeści głównej 3,06 m/s2 żenie prądem, pożar i/lub ciężkie Niepewność pomiaru: 1,5 m/s2 obrażenia ciała. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli Użycie zgodne z przeznaczeniem elektronarzędzie użyte zostanie do innych zasto- Mieszarka przewidziana jest do mieszania farb, sowań lub z innymi narzędziami roboczymi, a także klejów, gipsu, zapraw tynkarskich, zapraw wapien- jeśli nie będzie wystarczająco konserwowane, nych, cementowych, żywic epoksydowych, nie- poziom drgań może odbiegać od podanego. palnych chemikaliów itp. Zastosowanie mieszarki Podane powyżej przyczyny mogą spowodować do prac innych niż podano lub z innymi narzędziami podwyższenie ekspozycji na drgania podczas roboczymi grozi obrażeniami osobistymi, zni- całego czasu pracy. Aby dokładnie ocenić szczeniem elektronarzędzia, może także spowo- ekspozycję na drgania, trzeba wziąć pod uwagę dować szkody rzeczowe. także okresy, gdy urządzenie jest wyłączone, lub Użycie niezgodne z przeznaczeniem gdy jest wprawdzie włączone, ale nie jest używane Nie należy stosować elektronarzędzia do mieszania do pracy. W ten sposób łączna (obliczana na pełny materiałów wybuchowych (np. środków zawie- wymiar czasu pracy) ekspozycja na drgania może rających łatwopalny rozpuszczalnik). Podczas pracy okazać się znacznie niższa. Należy wprowadzić elektronarzędziem wytwarzają się iskry, które mogą dodatkowe środki bezpieczeństwa, mające na celu spowodować zapłon wydzielających się oparów. ochronę operatora przed skutkami ekspozycji na Nie należy stosować elektronarzędzia do mieszania drgania, np.: konserwacja elektronarzędzia i materiałów zawierających azbest. Azbest jest narzędzi roboczych, zabezpieczenie odpowiedniej rakotwórczy. temperatury rąk, ustalenie kolejności operacji Nie wolno mieszać substancji żrących. Substancje roboczych. żrące niszczą narzędzia robocze, a rozbryzgujące się 6

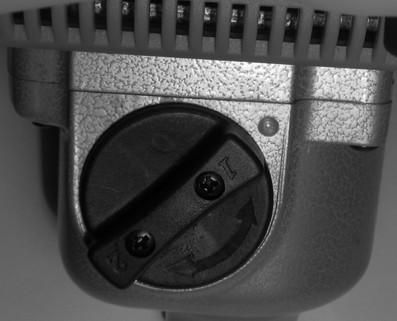

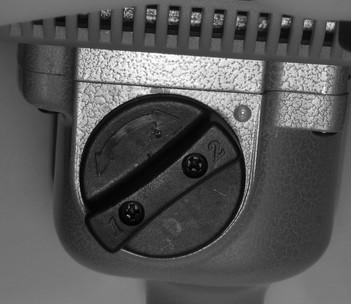

7 PRZYGOTOWANIE MIESZARKI DO PRACY Mocowanie mieszadła Aby zamocować mieszadło należy wykonać następujące czynności: - wkręcić mieszadło (9) do przedłużki (6), - wkręcić zmontowane mieszadło do wrzeciona z gwintem wewnętrznym (5), - dokręcić mieszadło używając dwóch kluczy. Przełącznik zmiany biegów - Nie wolno przestawiać przełącznika zmiany biegów podczas pracy narzędzia W zależności od rodzaju mieszanych substancji należy przełącznik zmiany biegów przestawić do pozycji: Przykładowe mieszadła 1 bieg 1. Mieszadło okrągłe Specjalne mieszadło do substancji płynnych o niskim stopniu zagęszczenia, takich jak: farby ścienne wewnętrzne i zewnętrzne, farby dyspersyjne, lakiery, farby cynkowe, farby mineralne, farby krzemianowe, farby cementowe, farby miniowe, chemikalia, wyroby bitumiczne, masy zalewowe, zaprawa cementowa. 2. Mieszadło śrubowe Mocne mieszadło do materiałów ciągliwych, o wy- Niższe prędkości obrotowe od obr/min sokim stopniu zagęszczenia takich jak: gotowa 2 bieg masa tynkowa I zaprawa, zaprawa klejowa, zaprawa do osadzania płyt ściennych, gips, wapno, tynk cementowy, jastrych, zaprawa betonowa, klej do płytek ceramicznych, masy szpachlowe, pasty, granulaty, żywice epoksydowe z wypełniaczem kwarcowym. Wyższe prędkości od obr/min. 7

8 Regulator prędkości obrotowej materiału. W przypadku, gdy powinna być mała Wyrób wyposażony jest także w układ elektro- intensywność mieszania, stosować mieszadła o śre- niczny realizujący następujące funkcje: dnicy mniejszej i odwrotnie. Średnica pojemnika - łagodny rozruch, powinna być 2 do 3 razy większa od średnicy mie- - regulacja i stabilizacja prędkości obrotowej, szadła, zalecamy używanie pojemników o kształcie - zabezpieczenie przed przeciążeniem. cylindrycznym (w pojemnikach w formie sześcianu Ta ostatnia funkcja realizuje zatrzymanie się utrudnione jest dokładne wymieszanie substancji wyrobu gdy jest on przeciążony. Wyrób ponownie w narożnikach). rusza dopiero po zdjęciu nadmiernego obciążenia i schłodzeniu (3-5 minut). Pokrętło regulatora - Podczas pracy mieszarkę należy zawsze można ustawić w 5 pozycjach. trzymać w obu rękach. Regulator pozwala na zmianę prędkości obrotowej zarówno na 1 biegu jak i na 2 biegu. W trakcie mieszania powoli przesuwać mieszadło wokół pojemnika, w którym znajduje się mieszany materiał. Po zakończeniu pracy mieszadło należy odłączyć i oczyścić. KONSERWACJA I PRZEGLĄDY Po zakończeniu pracy i oczyszczeniu narzędzia zaleca się sprawdzenie stanu technicznego wyrobu Włączanie i wyłącznie obejmujące: Wyrób włącza się po naciśnięciu klawisza łącznika. Oględziny zewnętrzne. Polegają na sprawdzeniu: Przycisk blokady łącznika pozwala na załączenie korpusu silnika, głowicy, rękojeści (pęknięcia I wyrobu na pracę ciągłą. Ponowne naciśnięcie i zwo- odłamania), lnienie klawisza wyłącza wyrób. sznura przyłączeniowego z odgiętką (pęknięcia i przecięcia izolacji, przypalenia, zdeformowane kołki wtyczki), działania wyłącznika, Sprawdzenie biegu jałowego. Polega na włączeniu wyrobu do sieci i jego zasilaniu napięciem znamionowym przez 5 10 sekund. W tym czasie należy zwrócić uwagę na: równomierną pracę, głośność pracy przekładni zębatych i łożysk, PRACA MIESZARKĄ iskrzenie szczotek, Przed przystąpieniem do mieszania należy spra- poziom drgań. wdzić czy mieszadło jest dobrze zamocowane w Wszelkie zaobserwowane podczas przeglądu lub przedłużce, a całość we wrzecionie. Dobieramy pracy nieprawidłowości w działaniu elektro- mieszadło o średnicy odpowiedniej do mieszanego narzędzia, a szczególnie te objawiające się 8

9 nagrzewaniem się korpusu lub wzrostem hałasu są szmatką. Nie używać środków chemicznych i pły- sygnałem do oddania narzędzia do serwisu celem nów czyszczących. dokonania fachowego przeglądu lub naprawy. Wszystkich przeglądów (odpłatnie), napraw i wy- DEKLARACJA ZGODNOŚCI nr 76/Z-P/2017 miany zespołów może dokonać jedynie upo- Deklarujemy z pełną odpowiedzialnością, że ważniony punkt serwisowy. produkt: mieszarka typu M1200M14 spełnia Zaleca się prowadzenie regularnych przeglądów: 2006/42/ WE, 2014/30/UE, 2011/65/WE, wg norm wymagania Dyrektyw UE - przekładni i smarowania - co 150 godzin, EN :2009+A11:2010, EN :2010, - szczotek - co 75 godzin. EN :2006+A1:2009+A2:2011, Mieszarka ma wbudowany układ realizujący EN :1997+A1:2001+A2:2008, samoczynne wyłączenie wyrobu w momencie gdy EN :2014, EN :2013, szczotki zostały zużyte do pewnego poziomu. Gdy IEC 62321:2008, IEC :2013, zużyta lub uszkodzona jest tylko jedna szczotka, IEC :2013, IEC :2013, należy wymienić obie. IEC :2013, IEC :2013. Stosować wyłącznie szczotki oryginalne. W celu wymiany szczotek wykonać należy nastę- Prezes Zarządu pujące czynności: Zygmunt Skwarło - wyjąć wtyczkę sznura przyłączeniowego z gnia- Łódź, zdka; - odkręcić nakrętkę mocującą szczotkę; - wyciągnąć szczotkę. W identyczny sposób usunąć drugą szczotkę; - wnętrze mieszarki oczyścić sprężonym powietrzem z pyłu szczotkowego, a komutator Dokumentacja Techniczna przemyć benzyną ekstrakcyjną; Specjalista ds. Zarządzania Produktem - włożyć nową szczotkę i upewnić się, czy przesuwa Eliza Wiórkiewicz się w szczotkotrzymaczu bez zacięć i nadmiernych Z-Power Sp. z o. o. luzów; ul. Milionowa 3/5; Łódź, POLSKA - ułożyć sprężynę i końcówkę kablową w wycięciach szczotkotrzymacza; - zakręcić nakrętkę mocującą szczotkę; OCHRONA ŚRODOWISKA Po wymianie szczotek na nowe, mieszarkę uruchomić na biegu jałowym (bez obciążenia) na okres Elektronarzędzie, jego wyposażenie i o- 15 minut w celu ich dotarcia. Jeżeli po dotarciu pakowanie po zakończeniu użytko- szczotki nadmiernie iskrzą należy mieszarkę oddać wania należy oddać do powtórnego do naprawy w warsztacie serwisowym. przetworzenia materiałów. Zwrócić uwagę, aby szczeliny wlotowe i wylotowe Nie wolno wyrzucać do pojemników na odpady powietrza były zawsze drożne. komunalne! O tym informuje symbol prze- Obudowę mieszarki czyścić miękką wilgotną kreślonego kontenera kołowego umieszczony na 9

10 produkcie. Zgodnie z Ustawą z dn. 11 września 2015r. o zuży- Wykonuje również odpłatnie naprawy pogwaran- tym sprzęcie elektrycznym i elektronicznym (t.j. Dz. cyjne oraz prowadzi sprzedaż części zamiennych. U. z 2015, poz. 1688) informujemy, iż zużyty sprzęt elektryczny i elektroniczny może zawierać niebezpieczne składniki, które mogą powodować negatywny wpływ na środowisko, a także na zdrowie ludzi. Zabronione jest umieszczanie zużytego sprzętu elektrycznego i elektronicznego i zużytych akumulatorów z innymi odpadami o czym informuje znak przekreślonego kontenera kołowego na odpady. Tak oznaczony sprzęt podlega selektywnej zbiórce w wyznaczonych punktach. Gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu poprzez przestrzeganie zasad selektywnej zbiórki. Sposób gromadzenia zużytego sprzętu jest zgodny z w/w Ustawą, obowiązki z niej wynikające przejęła w imieniu przedsiębiorcy Organizacja Odzysku. SERWIS I NAPRAWA W okresie gwarancji użytkownikowi nie wolno wykonywać żadnych przeróbek i samodzielnych napraw. Należy kontrolować stan zużycia szczotek i przed ich całkowitym zużyciem należy dokonać ich wymiany. Pozostała ingerencja lub samodzielna naprawa będzie jednoznaczna z rezygnacją praw do naprawy gwarancyjnej produktu. Naprawy gwarancyjne wykonuje wyłącznie serwis marki C-Power: Z-Power Sp. z o. o. ul. Milionowa 3/5, Łódź 10 Aktualne numery telefonów można znaleźć na stronie internetowej
