1 Zagęszczarki i walce wibracyjne

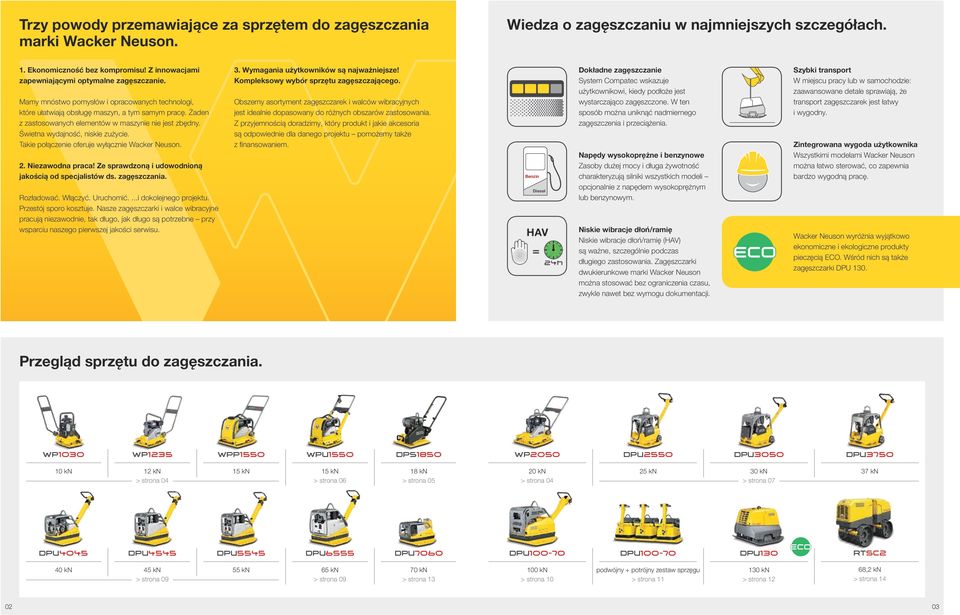

2 Trzy powody przemawiające za sprzętem do zagęszczania marki Wacker Neuson. Wiedza o zagęszczaniu w najmniejszych szczegółach. 1. Ekonomiczność bez kompromisu! Z innowacjami zapewniającymi optymalne zagęszczanie. Mamy mnóstwo pomysłów i opracowanych technologi, które ułatwiają obsługę maszyn, a tym samym pracę. Żaden z zastosowanych elementów w maszynie nie jest zbędny. Świetna wydajność, niskie zużycie. Takie połączenie oferuje wyłącznie Wacker Neuson. 2. Niezawodna praca! Ze sprawdzoną i udowodnioną jakością od specjalistów ds. zagęszczania. Rozładować. Włączyć. Uruchomić....i dokolejnego projektu. Przestój sporo kosztuje. Nasze zagęszczarki i walce wibracyjne pracują niezawodnie, tak długo, jak długo są potrzebne przy wsparciu naszego pierwszej jakości serwisu. 3. Wymagania użytkowników są najważniejsze! Kompleksowy wybór sprzętu zagęszczającego. Obszerny asortyment zagęszczarek i walców wibracyjnych jest idealnie dopasowany do różnych obszarów zastosowania. Z przyjemnością doradzimy, który produkt i jakie akcesoria są odpowiednie dla danego projektu pomożemy także z finansowaniem. Benzin Diesel Dokładne zagęszczanie System Compatec wskazuje użytkownikowi, kiedy podłoże jest wystarczająco zagęszczone. W ten sposób można uniknąć nadmiernego zagęszczenia i przeciążenia. Napędy wysokoprężne i benzynowe Zasoby dużej mocy i długa żywotność charakteryzują silniki wszystkich modeli opcjonalnie z napędem wysokoprężnym lub benzynowym. Niskie wibracje dłoń/ramię Niskie wibracje dłoń/ramię (HAV) są ważne, szczególnie podczas długiego zastosowania. Zagęszczarki dwukierunkowe marki Wacker Neuson można stosować bez ograniczenia czasu, zwykle nawet bez wymogu dokumentacji. Szybki transport W miejscu pracy lub w samochodzie: zaawansowane detale sprawiają, że transport zagęszczarek jest łatwy i wygodny. Zintegrowana wygoda użytkownika Wszystkimi modelami Wacker Neuson można łatwo sterować, co zapewnia bardzo wygodną pracę. Wacker Neuson wyróżnia wyjątkowo ekonomiczne i ekologiczne produkty pieczęcią ECO. Wśród nich są także zagęszczarki DPU 130. Przegląd sprzętu do zagęszczania. WP1030 WP1235 WPP1550 WPU1550 DPS1850 WP2050 DPU2550 DPU3050 DPU kn 12 kn > strona kn 15 kn > strona kn > strona kn > strona kn 30 kn > strona kn DPU4045 DPU4545 DPU5545 DPU6555 DPU7060 DPU DPU DPU130 RTSC2 40 kn 45 kn > strona kn 65 kn > strona kn > strona kn > strona 10 podwójny + potrójny zestaw sprzęgu > strona kn > strona 12 68,2 kn > strona

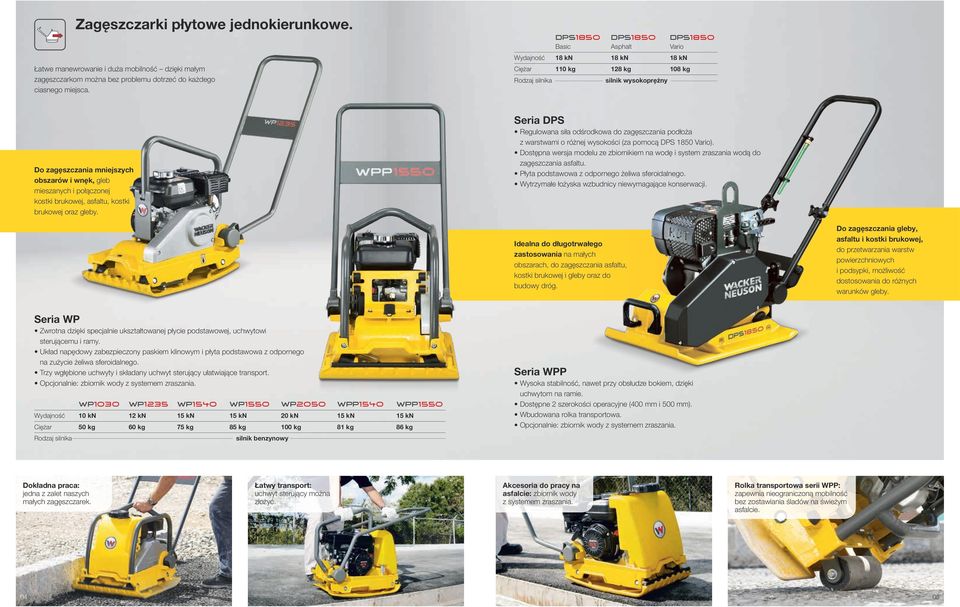

3 Zagęszczarki płytowe jednokierunkowe. Łatwe manewrowanie i duża mobilność dzięki małym zagęszczarkom można bez problemu dotrzeć do każdego ciasnego miejsca. DPS1850 DPS1850 DPS1850 Basic Asphalt Vario Wydajność 18 kn 18 kn 18 kn Ciężar 110 kg 128 kg 108 kg silnik wysokoprężny Do zagęszczania mniejszych obszarów i wnęk, gleb mieszanych i połączonej kostki brukowej, asfaltu, kostki brukowej oraz gleby. Seria DPS Regulowana siła odśrodkowa do zagęszczania podłoża z warstwami o różnej wysokości (za pomocą DPS 1850 Vario). Dostępna wersja modelu ze zbiornikiem na wodę i system zraszania wodą do zagęszczania asfaltu. Płyta podstawowa z odpornego żeliwa sferoidalnego. Wytrzymałe łożyska wzbudnicy niewymagające konserwacji. Idealna do długotrwałego zastosowania na małych obszarach, do zagęszczania asfaltu, kostki brukowej i gleby oraz do budowy dróg. Do zagęszczania gleby, asfaltu i kostki brukowej, do przetwarzania warstw powierzchniowych i podsypki, możliwość dostosowania do różnych warunków gleby. Seria WP Zwrotna dzięki specjalnie ukształtowanej płycie podstawowej, uchwytowi sterującemu i ramy. Układ napędowy zabezpieczony paskiem klinowym i płyta podstawowa z odpornego na zużycie żeliwa sferoidalnego. Trzy wgłębione uchwyty i składany uchwyt sterujący ułatwiające transport. Opcjonalnie: zbiornik wody z systemem zraszania. WP1030 WP1235 WP1540 WP1550 WP2050 WPP1540 WPP1550 Wydajność 10 kn 12 kn 15 kn 15 kn 20 kn 15 kn 15 kn Ciężar 50 kg 60 kg 75 kg 85 kg 100 kg 81 kg 86 kg silnik benzynowy Seria WPP Wysoka stabilność, nawet przy obsłudze bokiem, dzięki uchwytom na ramie. Dostępne 2 szerokości operacyjne (400 mm i 500 mm). Wbudowana rolka transportowa. Opcjonalnie: zbiornik wody z systemem zraszania. Dokładna praca: jedna z zalet naszych małych zagęszczarek. Łatwy transport: uchwyt sterujący można złożyć. Akcesoria do pracy na asfalcie: zbiornik wody z systemem zraszania. Rolka transportowa serii WPP: zapewnia nieograniczoną mobilność bez zostawiania śladów na świeżym asfalcie

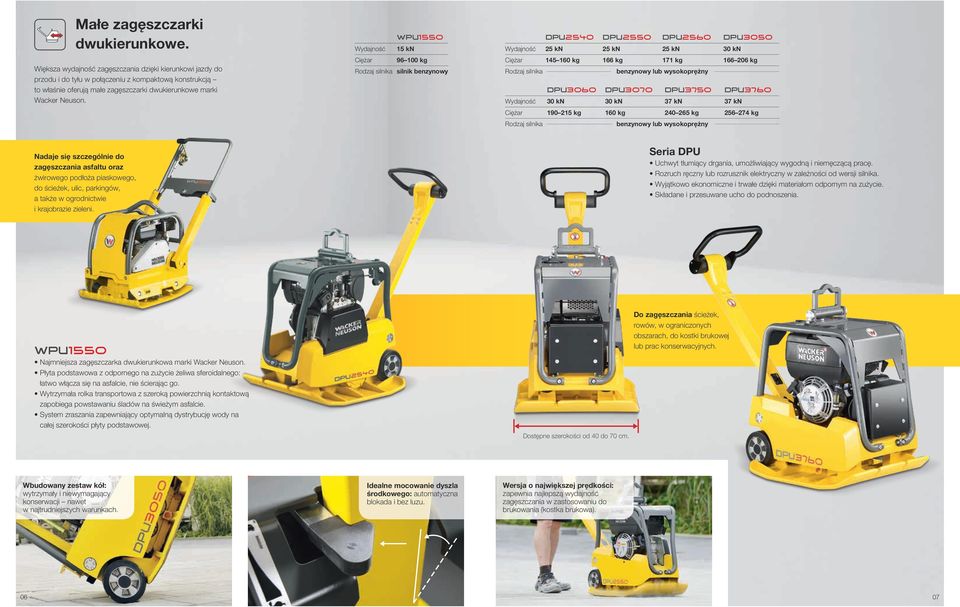

4 Małe zagęszczarki dwukierunkowe. Większa wydajność zagęszczania dzięki kierunkowi jazdy do przodu i do tyłu w połączeniu z kompaktową konstrukcją to właśnie oferują małe zagęszczarki dwukierunkowe marki Wacker Neuson. WPU1550 Wydajność 15 kn Ciężar kg silnik benzynowy DPU2540 DPU2550 DPU2560 DPU3050 Wydajność 25 kn 25 kn 25 kn 30 kn Ciężar kg 166 kg 171 kg kg benzynowy lub wysokoprężny DPU3060 DPU3070 DPU3750 DPU3760 Wydajność 30 kn 30 kn 37 kn 37 kn Ciężar kg 160 kg kg kg benzynowy lub wysokoprężny Nadaje się szczególnie do zagęszczania asfaltu oraz żwirowego podłoża piaskowego, do ścieżek, ulic, parkingów, a także w ogrodnictwie i krajobrazie zieleni. Seria DPU Uchwyt tłumiący drgania, umożliwiający wygodną i niemęczącą pracę. Rozruch ręczny lub rozrusznik elektryczny w zależności od wersji silnika. Wyjątkowo ekonomiczne i trwałe dzięki materiałom odpornym na zużycie. Składane i przesuwane ucho do podnoszenia. WPU1550 Najmniejsza zagęszczarka dwukierunkowa marki Wacker Neuson. Płyta podstawowa z odpornego na zużycie żeliwa sferoidalnego: łatwo włącza się na asfalcie, nie ścierając go. Wytrzymała rolka transportowa z szeroką powierzchnią kontaktową zapobiega powstawaniu śladów na świeżym asfalcie. System zraszania zapewniający optymalną dystrybucję wody na całej szerokości płyty podstawowej. Dostępne szerokości od 40 do 70 cm. Do zagęszczania ścieżek, rowów, w ograniczonych obszarach, do kostki brukowej lub prac konserwacyjnych. Wbudowany zestaw kół: wytrzymały i niewymagający konserwacji nawet w najtrudniejszych warunkach. Idealne mocowanie dyszla środkowego: automatyczna blokada i bez luzu. Wersja o największej prędkości: zapewnia najlepszą wydajność zagęszczania w zastosowaniu do brukowania (kostka brukowa)

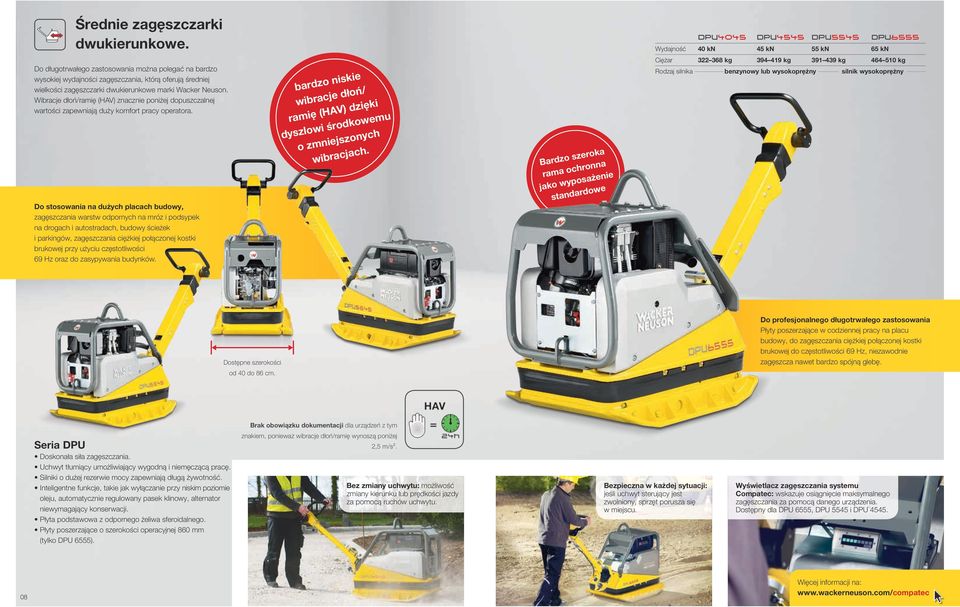

5 Średnie zagęszczarki dwukierunkowe. DPU4045 DPU4545 DPU5545 DPU6555 Wydajność 40 kn 45 kn 55 kn 65 kn Ciężar kg kg kg kg benzynowy lub wysokoprężny silnik wysokoprężny Do długotrwałego zastosowania można polegać na bardzo wysokiej wydajności zagęszczania, którą oferują średniej wielkości zagęszczarki dwukierunkowe marki Wacker Neuson. Wibracje dłoń/ramię (HAV) znacznie poniżej dopuszczalnej wartości zapewniają duży komfort pracy operatora. Do stosowania na dużych placach budowy, zagęszczania warstw odpornych na mróz i podsypek na drogach i autostradach, budowy ścieżek i parkingów, zagęszczania ciężkiej połączonej kostki brukowej przy użyciu częstotliwości 69 Hz oraz do zasypywania budynków. bardzo niskie wibracje dłoń/ ramię (HAV) dzięki dyszlowi środkowemu o zmniejszonych wibracjach. Bardzo szeroka rama ochronna jako wyposażenie standardowe Dostępne szerokości od 40 do 86 cm. Do profesjonalnego długotrwałego zastosowania Płyty poszerzające w codziennej pracy na placu budowy, do zagęszczania ciężkiej połączonej kostki brukowej do częstotliwości 69 Hz, niezawodnie zagęszcza nawet bardzo spójną glebę. Brak obowiązku dokumentacji dla urządzeń z tym znakiem, ponieważ wibracje dłoń/ramię wynoszą poniżej 2,5 m/s². Seria DPU Doskonała siła zagęszczania. Uchwyt tłumiący umożliwiający wygodną i niemęczącą pracę. Silniki o dużej rezerwie mocy zapewniają długą żywotność. Inteligentne funkcje, takie jak wyłączanie przy niskim poziomie oleju, automatycznie regulowany pasek klinowy, alternator niewymagający konserwacji. Płyta podstawowa z odpornego żeliwa sferoidalnego. Płyty poszerzające o szerokości operacyjnej 860 mm (tylko DPU 6555). Bez zmiany uchwytu: możliwość zmiany kierunku lub prędkości jazdy za pomocą ruchów uchwytu. Bezpieczna w każdej sytuacji: jeśli uchwyt sterujący jest zwolniony, sprzęt porusza się w miejscu. Wyświetlacz zagęszczania systemu Compatec: wskazuje osiągnięcie maksymalnego zagęszczania za pomocą danego urządzenia. Dostępny dla DPU 6555, DPU 5545 i DPU Więcej informacji na:

6 Duże zagęszczarki dwukierunkowe. Model DPU jest wyjątkowy na dużych obszarach oraz do szczegółowej pracy, np. wokół filarów mostowych. Na grubym żwirze wydajność może być jeszcze większa za pomocą podwójnego lub potrójnego zestawu sprzęgu. DPU Potężny silnik z niezawodnym wstępnym filtrem cyklonowym. Zmienna regulacja prędkości umożliwiająca dokładną pracę wokół obszarów granicznych wykończenie mniejszymi urządzeniami nie jest konieczne. Punktowe zagęszczanie po wciśnięciu przycisku umożliwiające dokładne zagęszczanie. Prędkość pełzania, aby delikatnie przesuwać się po twardych podłożach. 2 szerokości operacyjne (700 mm i 880 mm). Wibracje dłoń/ramię poniżej 2,5 m/s² DPU Podwójny zestaw sprzęgu Potrójny zestaw sprzęgu Wydajność 100 kn 200 kn 300 kn Ciężar 768 kg kg kg silnik wysokoprężny Do zagęszczania gruboziarnistego żwiru, na przykład podczas budowy torów i w strukturalnie krytycznych fazach konstrukcji. Ogromna głębokość zagęszczania na dużych obszarach oraz dokładna praca wzdłuż przeszkód. DPU podwójny zestaw sprzęgu lub potrójny zestaw sprzęgu Praktyczny sprzęg dla dwóch lub trzech modeli DPU , tworzący jeden zestaw sprzęgu. Brak wibracji dłoń/ramię (HAV) dzięki zdalnej kontroli. Sprzęganie sprzętu w kilku prostych krokach i bez konieczności posiadania specjalistycznej wiedzy technicznej. Mnożnik zagęszczania gruboziarnistego żwiru Możliwość dokładnej kontroli: dzięki prędkości jazdy z nieograniczoną regulacją po naciśnięciu przycisku. Prosta zmiana kierunku: bezpośrednio za pomocą uchwytu sterującego. Znacznie lepsza niż walce: ogromna szerokość robocza i siła zagęszczania przy porównywalnie małej wadze. Wygodna praca: z dala od emisji spalin 10 i kurzu. 11

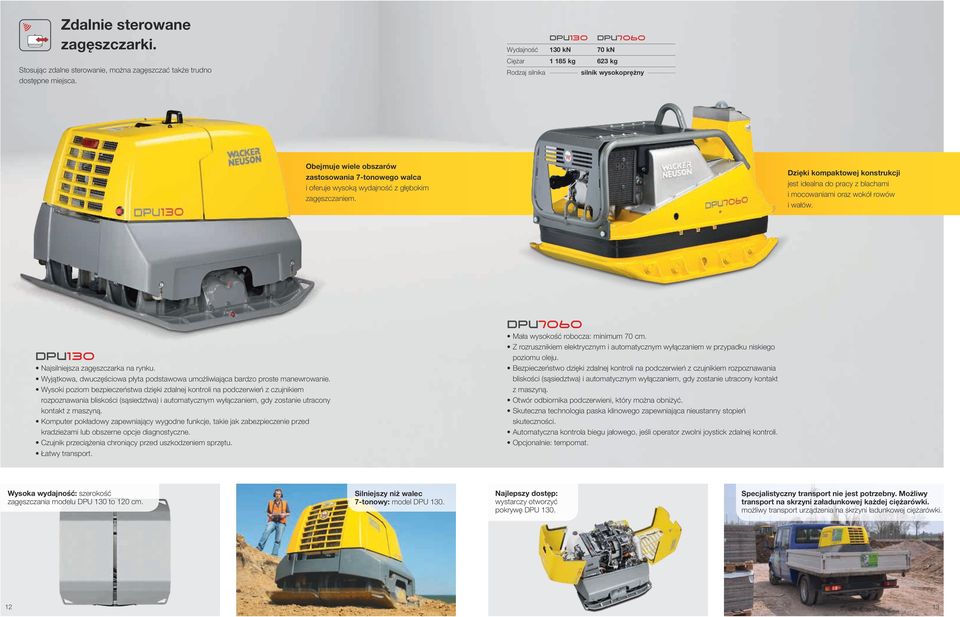

7 Zdalnie sterowane zagęszczarki. Stosując zdalne sterowanie, można zagęszczać także trudno dostępne miejsca. DPU130 DPU7060 Wydajność 130 kn 70 kn Ciężar kg 623 kg silnik wysokoprężny Obejmuje wiele obszarów zastosowania 7-tonowego walca i oferuje wysoką wydajność z głębokim zagęszczaniem. Dzięki kompaktowej konstrukcji jest idealna do pracy z blachami i mocowaniami oraz wokół rowów i wałów. DPU130 Najsilniejsza zagęszczarka na rynku. Wyjątkowa, dwuczęściowa płyta podstawowa umożliwiająca bardzo proste manewrowanie. Wysoki poziom bezpieczeństwa dzięki zdalnej kontroli na podczerwień z czujnikiem rozpoznawania bliskości (sąsiedztwa) i automatycznym wyłączaniem, gdy zostanie utracony kontakt z maszyną. Komputer pokładowy zapewniający wygodne funkcje, takie jak zabezpieczenie przed kradzieżami lub obszerne opcje diagnostyczne. Czujnik przeciążenia chroniący przed uszkodzeniem sprzętu. Łatwy transport. DPU7060 Mała wysokość robocza: minimum 70 cm. Z rozrusznikiem elektrycznym i automatycznym wyłączaniem w przypadku niskiego poziomu oleju. Bezpieczeństwo dzięki zdalnej kontroli na podczerwień z czujnikiem rozpoznawania bliskości (sąsiedztwa) i automatycznym wyłączaniem, gdy zostanie utracony kontakt z maszyną. Otwór odbiornika podczerwieni, który można obniżyć. Skuteczna technologia paska klinowego zapewniająca nieustanny stopień skuteczności. Automatyczna kontrola biegu jałowego, jeśli operator zwolni joystick zdalnej kontroli. Opcjonalnie: tempomat. Wysoka wydajność: szerokość zagęszczania modelu DPU 130 to 120 cm. Silniejszy niż walec 7-tonowy: model DPU 130. Najlepszy dostęp: wystarczy otworzyć pokrywę DPU 130. Specjalistyczny transport nie jest potrzebny. Możliwy transport na skrzyni załadunkowej każdej ciężarówki. możliwy transport urządzenia na skrzyni ładunkowej ciężarówki

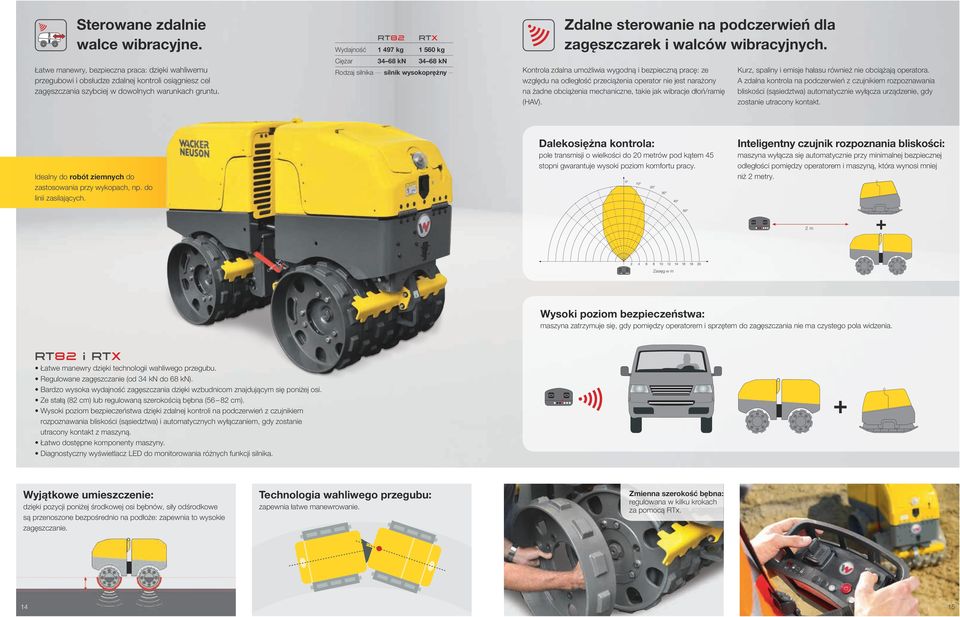

8 Sterowane zdalnie walce wibracyjne. Łatwe manewry, bezpieczna praca: dzięki wahliwemu przegubowi i obsłudze zdalnej kontroli osiągniesz cel zagęszczania szybciej w dowolnych warunkach gruntu. Zdalne sterowanie na podczerwień dla zagęszczarek i walców wibracyjnych. RT82 RTX Wydajność kg kg Ciężar kn kn silnik wysokoprężny Kontrola zdalna umożliwia wygodną i bezpieczną pracę: ze względu na odległość przeciążenia operator nie jest narażony na żadne obciążenia mechaniczne, takie jak wibracje dłoń/ramię (HAV). Kurz, spaliny i emisje hałasu również nie obciążają operatora. A zdalna kontrola na podczerwień z czujnikiem rozpoznawania bliskości (sąsiedztwa) automatycznie wyłącza urządzenie, gdy zostanie utracony kontakt. Idealny do robót ziemnych do zastosowania przy wykopach, np. do linii zasilających. Dalekosiężna kontrola: pole transmisji o wielkości do 20 metrów pod kątem 45 stopni gwarantuje wysoki poziom komfortu pracy. Inteligentny czujnik rozpoznania bliskości: maszyna wyłącza się automatycznie przy minimalnej bezpiecznej odległości pomiędzy operatorem i maszyną, która wynosi mniej niż 2 metry. 2 m Zasięg w m Wysoki poziom bezpieczeństwa: maszyna zatrzymuje się, gdy pomiędzy operatorem i sprzętem do zagęszczania nie ma czystego pola widzenia. RT82 i RTX Łatwe manewry dzięki technologii wahliwego przegubu. Regulowane zagęszczanie (od 34 kn do 68 kn). Bardzo wysoka wydajność zagęszczania dzięki wzbudnicom znajdującym się poniżej osi. Ze stałą (82 cm) lub regulowaną szerokością bębna (56 82 cm). Wysoki poziom bezpieczeństwa dzięki zdalnej kontroli na podczerwień z czujnikiem rozpoznawania bliskości (sąsiedztwa) i automatycznych wyłączaniem, gdy zostanie utracony kontakt z maszyną. Łatwo dostępne komponenty maszyny. Diagnostyczny wyświetlacz LED do monitorowania różnych funkcji silnika. Wyjątkowe umieszczenie: dzięki pozycji poniżej środkowej osi bębnów, siły odśrodkowe są przenoszone bezpośrednio na podłoże: zapewnia to wysokie zagęszczanie. Technologia wahliwego przegubu: zapewnia łatwe manewrowanie. Zmienna szerokość bębna: regulowana w kilku krokach za pomocą RTx

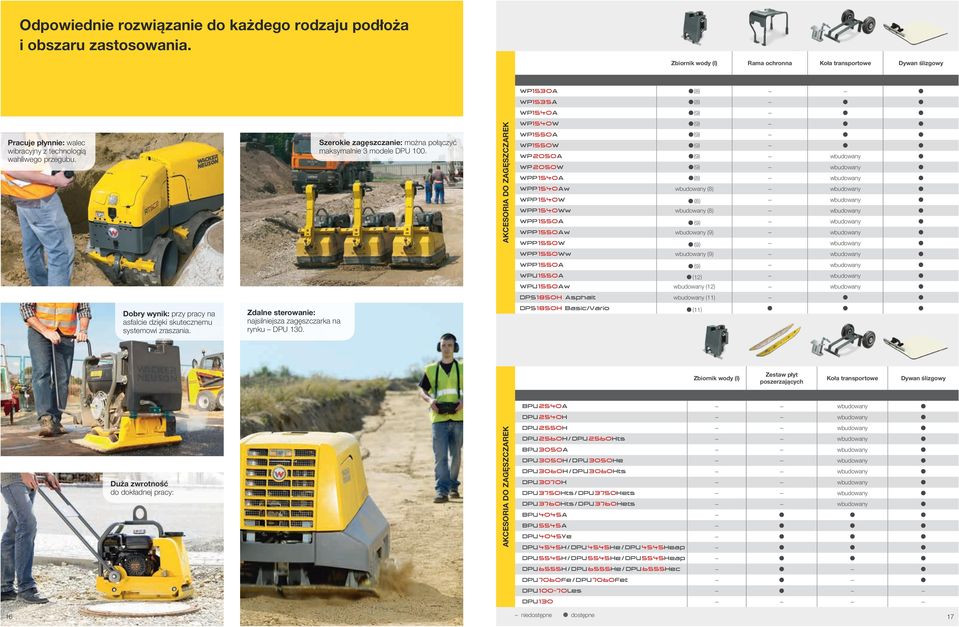

9 Odpowiednie rozwiązanie do każdego rodzaju podłoża i obszaru zastosowania. Zbiornik wody (l) Rama ochronna Koła transportowe Dywan ślizgowy WP1530A (8) WP1535A (8) WP1540A (9) Pracuje płynnie: walec wibracyjny z technologią wahliwego przegubu. Szerokie zagęszczanie: można połączyć maksymalnie 3 modele DPU 100. Akcesoria do zagęszczarek WP1540W (9) WP1550A (9) WP1550W (9) WP 2050A (9) wbudowany WP 2050W (9) wbudowany WPP 1540A (8) wbudowany WPP 1540Aw wbudowany (8) wbudowany WPP 1540W (8) wbudowany WPP 1540Ww wbudowany (8) wbudowany WPP 1550A (9) wbudowany WPP 1550Aw wbudowany (9) wbudowany WPP 1550W (9) wbudowany WPP 1550Ww wbudowany (9) wbudowany WPP 1550A (9) wbudowany WPU 1550A (12) wbudowany WPU 1550Aw wbudowany (12) wbudowany DPS 1850H Asphalt wbudowany (11) Dobry wynik: przy pracy na asfalcie dzięki skutecznemu systemowi zraszania. Zdalne sterowanie: najsilniejsza zagęszczarka na rynku DPU 130. DPS 1850H Basic/Vario (11) Zbiornik wody (l) Zestaw płyt poszerzających Koła transportowe Dywan ślizgowy Duża zwrotność do dokładnej pracy: Akcesoria do zagęszczarek BPU 2540A wbudowany DPU 2540H wbudowany DPU 2550H wbudowany DPU 2560H / DPU 2560Hts wbudowany BPU 3050A wbudowany DPU 3050H / DPU 3050He wbudowany DPU 3060H / DPU 3060Hts wbudowany DPU 3070H wbudowany DPU 3750Hts / DPU 3750Hets wbudowany DPU 3760Hts / DPU 3760Hets wbudowany BPU 4045A BPU 5545A DPU 4045Ye DPU 4545H / DPU 4545He / DPU 4545Heap DPU 5545H / DPU 5545He / DPU 5545Heap DPU 6555H / DPU 6555He / DPU 6555Hec DPU 7060Fe / DPU 7060Fet DPU Les DPU niedostępne dostępne 17

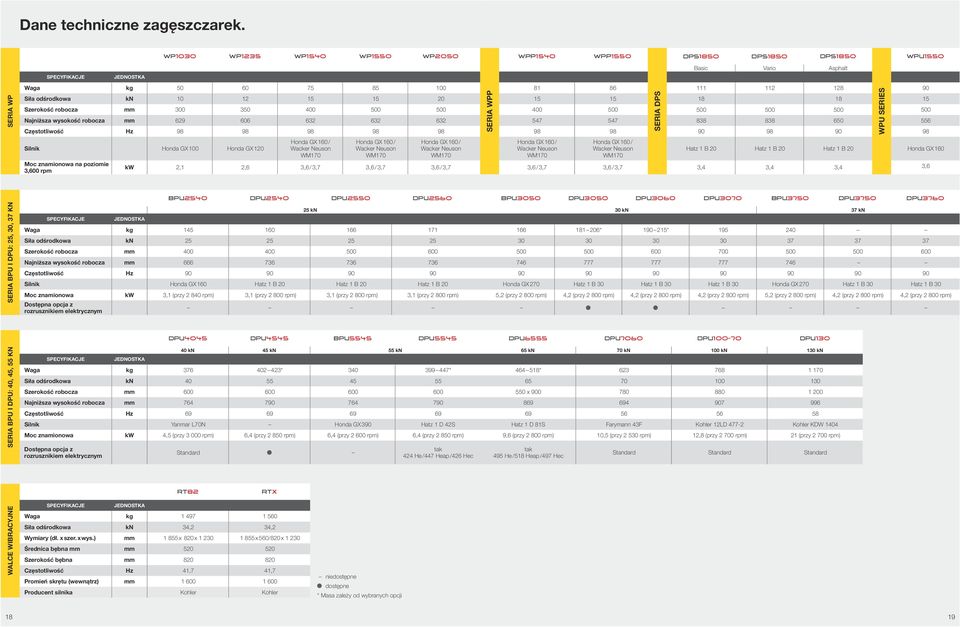

10 Dane techniczne zagęszczarek. Walce wibracyjne Seria BPU i DPU: 40, 45, 55 kn Seria BPU i DPU: 25, 30, 37 kn Seria WP Specyfikacje JEDNOSTKA WP1030 WP1235 WP1540 WP1550 WP2050 Waga kg Siła odśrodkowa kn Szerokość robocza mm Najniższa wysokość robocza mm Częstotliwość Hz Silnik Honda GX 100 Honda GX 120 Moc znamionowa na poziomie 3,600 rpm Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 kw 2,1 2,6 3,6 / 3,7 3,6 / 3,7 3,6 / 3,7 WPP1540 WPP Honda GX 160 / Wacker Neuson WM170 Honda GX 160 / Wacker Neuson WM170 3,6 / 3,7 3,6 / 3,7 DPS1850 DPS1850 DPS1850 Basic Vario Asphalt Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 3,4 3,4 3,4 BPU2540 DPU2540 DPU2550 DPU2560 BPU3050 DPU3050 DPU3060 DPU3070 BPU3750 DPU3750 DPU kn 30 kn 37 kn Specyfikacje JEDNOSTKA Waga kg * * Siła odśrodkowa kn Szerokość robocza mm Najniższa wysokość robocza mm Częstotliwość Hz Silnik Honda GX 160 Hatz 1 B 20 Hatz 1 B 20 Hatz 1 B 20 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Hatz 1 B 30 Honda GX 270 Hatz 1 B 30 Hatz 1 B 30 Moc znamionowa kw 3,1 (przy rpm) 3,1 (przy rpm) 3,1 (przy rpm) 3,1 (przy rpm) 5,2 (przy rpm) 4,2 (przy rpm) 4,2 (przy rpm) 4,2 (przy rpm) 5,2 (przy rpm) 4,2 (przy rpm) 4,2 (przy rpm) Dostępna opcja z rozrusznikiem elektrycznym Specyfikacje JEDNOSTKA DPU4045 DPU4545 BPU5545 DPU5545 DPU6555 DPU7060 DPU DPU kn 45 kn 55 kn 65 kn 70 kn 100 kn 130 kn Waga kg * * * Siła odśrodkowa kn Szerokość robocza mm x Najniższa wysokość robocza mm Częstotliwość Hz Silnik Yanmar L70N Honda GX 390 Hatz 1 D 42S Hatz 1 D 81S Farymann 43F Kohler 12LD Kohler KDW 1404 Moc znamionowa kw 4,5 (przy rpm) 6,4 (przy rpm) 6,4 (przy rpm) 6,4 (przy rpm) 9,6 (przy rpm) 10,5 (przy rpm) 12,8 (przy rpm) 21 (przy rpm) Dostępna opcja z rozrusznikiem elektrycznym Specyfikacje JEDNOSTKA Standard RT82 RTX Waga kg Siła odśrodkowa kn 34,2 34,2 Wymiary (dł. x szer. x wys.) mm x 820 x x 560/820 x Średnica bębna mm mm Szerokość bębna mm Częstotliwość Hz 41,7 41,7 Promień skrętu (wewnątrz) mm Producent silnika Kohler Kohler niedostępne dostępne * Masa zależy od wybranych opcji tak 424 He /447 Heap /426 Hec Seria WPP tak 495 He /518 Heap /497 Hec Seria DPS Standard Standard Standard WPU series WPU Honda GX 160 3,

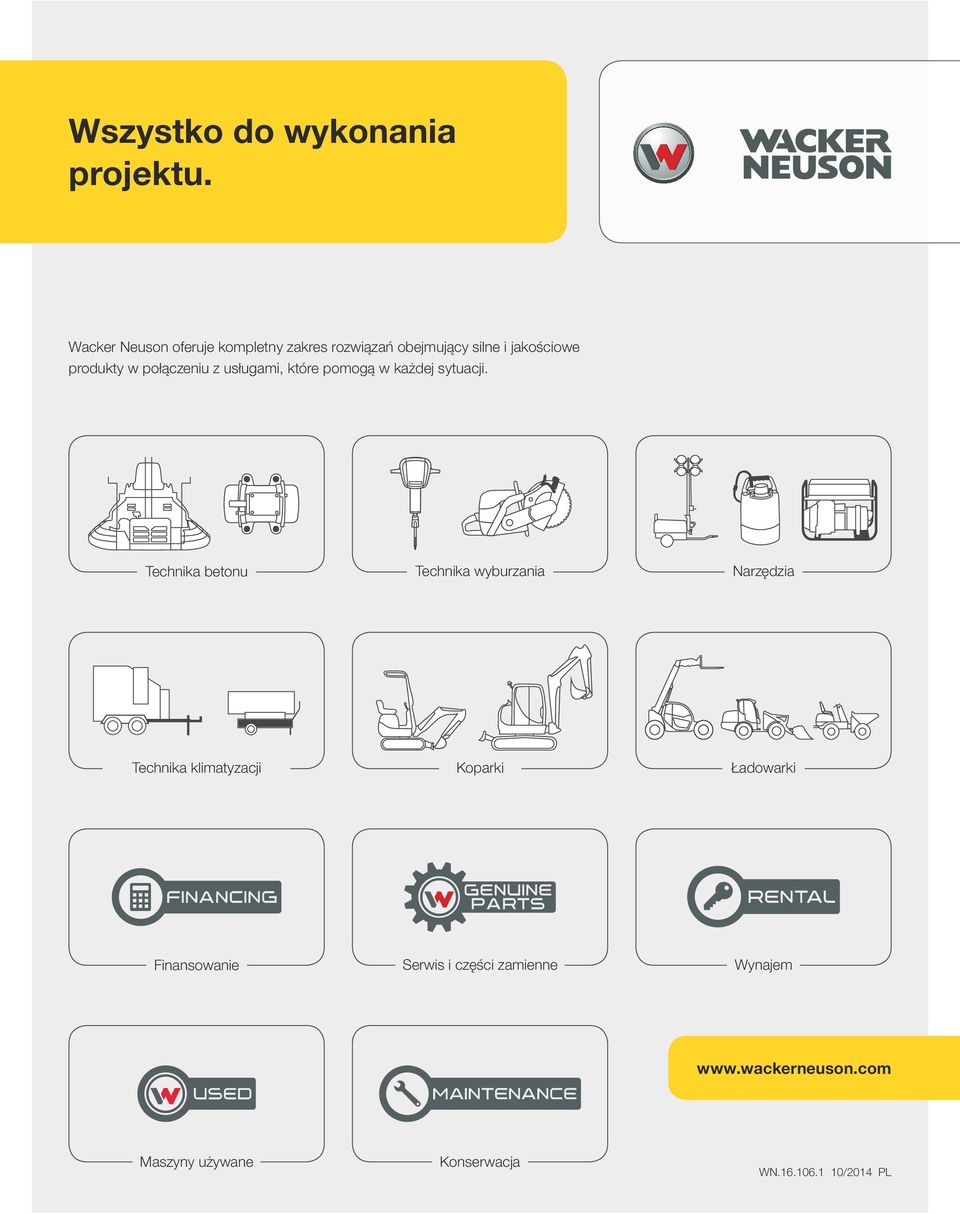

11 Wszystko do wykonania projektu. Wacker Neuson oferuje kompletny zakres rozwiązań obejmujący silne i jakościowe produkty w połączeniu z usługami, które pomogą w każdej sytuacji. Technika betonu Technika wyburzania Narzędzia Technika klimatyzacji Koparki Ładowarki Finansowanie Serwis i części zamienne Wynajem Maszyny używane Konserwacja WN /2014 PL
