Skuteczne zagęszczanie podłoża.

Transkrypt

1 PU PU PU Zagęszczarki dwukierunkowe Zagęszczarki zdalnie sterowane Skuteczne zagęszczanie podłoża. Zagęszczarki dwukierunkowe i zdalnie sterowane marki Wacker Neuson.

2 Ułatwiają ciężką pracę. I pomagają osiągnąć najlepsze rezultaty zagęszczania. Od lekkich, zwinnych, uniwersalnych urządzeń po wytrzymałe, potężne maszyny - dzięki bezkonkurencyjnie szerokiej palecie produktów - Wacker Neuson robi wszystko, aby ułatwić pracę na placach budowy i poprawić jej efekty. Właściwości produktów zorientowane na praktykę, komfort operatora i długa żywotność urządzeń są dla nas bardzo ważne! 2_3

3 Właściwe urządzenie do zagęszczania podłoża każdego rodzaju. Ubijaki wibracyjne Zagęszczarki Walce wibracyjne prowadzone Walce okołkowane Walce podwójne samojezdne Podłoża gruboziarniste Podłoża o mieszanej Podłoża drobnoziarniste ziarnistości Niespójne - słabo spójne Słabo spójne - spójne Spójne OBSZARY ZASTOSOWAŃ ZAGĘSZCZANIE GRUNTU Wąskie wykopy pod rurociągi /kable Wykopy Prace fundamentowe Zasypki budynków Budowa terenów zieleni Chodniki i ścieżki rowerowe Dziedzińce i drogi ogrodowe Obiekty sportowe i place zabaw Parkingi i kompleksy przemysłowe Budowa dróg Budownictwo kolejowe Budownictwo wodne, budowa wysypisk śmieci ZAGĘSZCZANIE ASFALTU Drobne prace wykończeniowe Chodniki i ścieżki rowerowe Podjazdy i drogi ogrodowe Parkingi i kompleksy przemysłowe Budowa dróg INNE PRACE ZAGĘSZCZAJĄCE Nawierzchnie brukowe Beton walcowany (Roll-crete) Beton ubijany (Suchy) WYSOKOŚĆ WARSTWY I FAZY PRZEJŚCIOWE Ciężar roboczy kg Przeznaczenie Wysokość warstwy cm Ilość Przejść Przeznaczenie Wysokość warstwy cm Ilość Przejść Przeznaczenie Wysokość warstwy cm lekkie URZĄDZENIA ZAGĘSZCZAJĄCE (głównie dla rurociągów) Ubijaki wibracyjne (Lekkie) 30 < < < Ubijaki wibracyjne (Średnie) Zagęszczarki (Lekkie) < 100 < < Zagęszczarki (Średnie) Walce wibracyjne (Lekkie) < ŚREDNIE I CIĘŻKIE URZĄDZENIA DO ZAGĘSZCZANIA (ponad strefą instalacyjną) Ubijaki wibracyjne (Średnie) Ubijaki wibracyjne (Ciężkie) Zagęszczarki (Średnie) Zagęszczarki (Ciężkie) > Walce wibracyjne Ilość Przejść Przejrzysty przewodnik po modelach: dobra przydatność ograniczona przydatność brak przydatności * Wielkości podane w tabeli zależą m.in. od rozkładu ziarnistości i zawartości wody w zagęszczanym podłożu. Zastrzega się możliwość zmian wynikających z ciągłego doskonalenia konstrukcji. 4_5

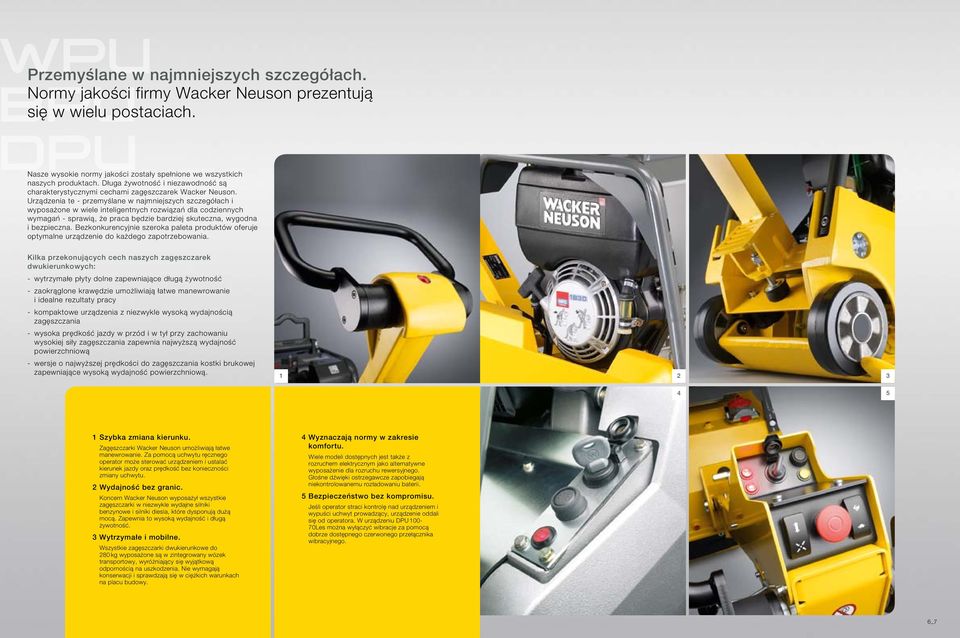

4 PU PU PU Przemyślane w najmniejszych szczegółach. Normy jakości firmy Wacker Neuson prezentują się w wielu postaciach. Nasze wysokie normy jakości zostały spełnione we wszystkich naszych produktach. Długa żywotność i niezawodność są charakterystycznymi cechami zagęszczarek Wacker Neuson. Urządzenia te - przemyślane w najmniejszych szczegółach i wyposażone w wiele inteligentnych rozwiązań dla codziennych wymagań - sprawią, że praca będzie bardziej skuteczna, wygodna i bezpieczna. Bezkonkurencyjnie szeroka paleta produktów oferuje optymalne urządzenie do każdego zapotrzebowania. Kilka przekonujących cech naszych zagęszczarek dwukierunkowych: - wytrzymałe płyty dolne zapewniające długą żywotność - zaokrąglone krawędzie umożliwiają łatwe manewrowanie i idealne rezultaty pracy - kompaktowe urządzenia z niezwykle wysoką wydajnością zagęszczania - wysoka prędkość jazdy w przód i w tył przy zachowaniu wysokiej siły zagęszczania zapewnia najwyższą wydajność powierzchniową - wersje o najwyższej prędkości do zagęszczania kostki brukowej zapewniające wysoką wydajność powierzchniową Szybka zmiana kierunku. Zagęszczarki Wacker Neuson umożliwiają łatwe manewrowanie. Za pomocą uchwytu ręcznego operator może sterować urządzeniem i ustalać kierunek jazdy oraz prędkość bez konieczności zmiany uchwytu. 2 Wydajność bez granic. Koncern Wacker Neuson wyposażył wszystkie zagęszczarki w niezwykle wydajne silniki benzynowe i silniki diesla, które dysponują dużą mocą. Zapewnia to wysoką wydajność i długą żywotność. 3 Wytrzymałe i mobilne. Wszystkie zagęszczarki dwukierunkowe do 280 kg wyposażone są w zintegrowany wózek transportowy, wyróżniający się wyjątkową odpornością na uszkodzenia. Nie wymagają konserwacji i sprawdzają się w ciężkich warunkach na placu budowy. 4 Wyznaczają normy w zakresie komfortu. Wiele modeli dostępnych jest także z rozruchem elektrycznym jako alternatywne wyposażenie dla rozruchu rewersyjnego. Głośne dźwięki ostrzegawcze zapobiegają niekontrolowanemu rozładowaniu baterii. 5 Bezpieczeństwo bez kompromisu. Jeśli operator straci kontrolę nad urządzeniem i wypuści uchwyt prowadzący, urządzenie oddali się od operatora. W urządzeniu DPU Les można wyłączyć wibracje za pomocą dobrze dostępnego czerwonego przełącznika wibracyjnego. 6_7

5 PU mała, ale zaskakująca! Wysoka wydajność w kompaktowej konstrukcji. ZAGĘSZCZARKI BENZYNOWE 96 / 100 kg 15 kn Na małych powierzchniach niezbędna jest wysoka manewrowość, zwrotność i możliwość łatwego transportu i obsługi. Wszystko to łączy w sobie WPU 1550, najmniejsza zagęszczarka dwukierunkowa Wacker Neuson. Ze względu na te właściwości jest pierwszym wyborem przy zagęszczaniu asfaltu. Najlepsze rezultaty osiąga także przy zagęszczaniu podsypki żwirowej na chodnikach, ulicach, parkingach i w budowie terenów zielonych. Dzięki wysokiej stabilności i wytrzymałości oraz niewielkim wymogom konserwacji odznacza się także pod względem ekonomiczności. - Wyśmienita stabilność także podczas obsługi maszyny z boku, specjalnie ukształtowana płyta dolna oraz możliwość prowadzenia maszyny z różnych punktów na ramie - Wygodnie umieszczona zdalnie uruchamiana dźwignia gazu umożliwia łatwy rozruch oraz zatrzymanie maszyny - Stabilne rolki transportowe z szeroką powierzchnią styku zapobiegają powstawaniu śladów na świeżym asfalcie - Wytrzymała konstrukcja, która nie wymaga dużej konserwacji gwarantuje długą żywotność - Odporna na zużycie płyta dolna z żeliwa sferoidalnego - System zraszania zapewniający optymalne rozprowadzenie wody na całej szerokości płyty dolnej - Automatyczna kontrola napływu wody wyłącznie przy wibracji Przygotowanie transportu. Dzięki całkowicie składanemu do przodu uchwytowi prowadzącemu rozmiary WPU 1550 są tak kompaktowe, że można transportować urządzenie także w bagażniku samochodu osobowego. 2 Jazda do tyłu. Duża prędkość posuwu w przód oraz do tyłu to najlepsze warunki zapewniające profesjonalne i skuteczne zastosowanie. 3 Zaczep do dźwigu. Stabilny uchwyt transportowy wbudowany w ramę ochronną ułatwia przemieszczanie urządzeń. 1 8_9

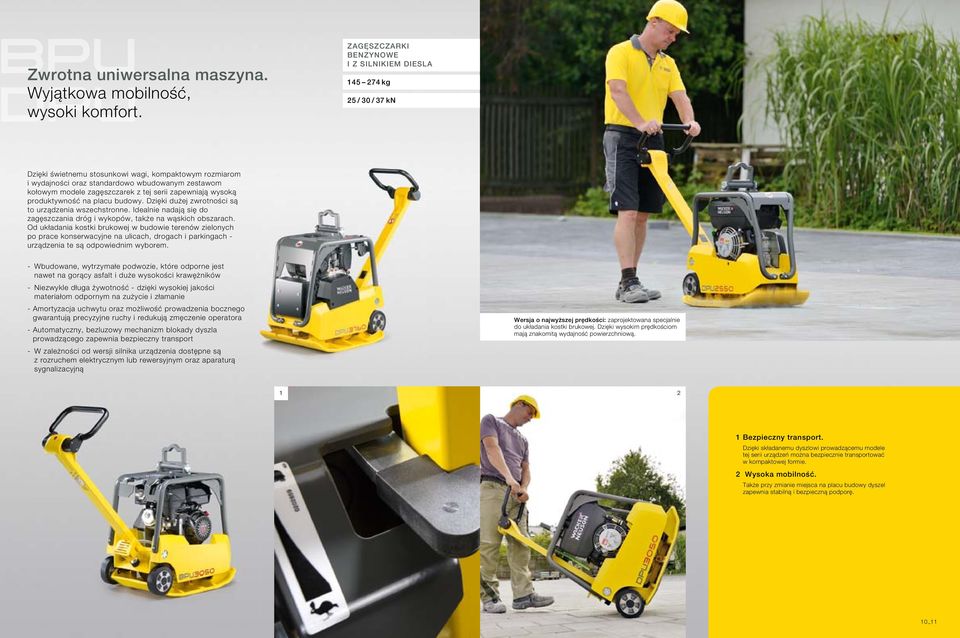

6 PU PU Zwrotna uniwersalna maszyna. Wyjątkowa mobilność, wysoki komfort. ZAGĘSZCZARKI BENZYNOWE I Z SILNIKIEm DIESLA kg 25 / 30 / 37 kn Dzięki świetnemu stosunkowi wagi, kompaktowym rozmiarom i wydajności oraz standardowo wbudowanym zestawom kołowym modele zagęszczarek z tej serii zapewniają wysoką produktywność na placu budowy. Dzięki dużej zwrotności są to urządzenia wszechstronne. Idealnie nadają się do zagęszczania dróg i wykopów, także na wąskich obszarach. Od układania kostki brukowej w budowie terenów zielonych po prace konserwacyjne na ulicach, drogach i parkingach - urządzenia te są odpowiednim wyborem. - Wbudowane, wytrzymałe podwozie, które odporne jest nawet na gorący asfalt i duże wysokości krawężników - Niezwykle długa żywotność - dzięki wysokiej jakości materiałom odpornym na zużycie i złamanie - Amortyzacja uchwytu oraz możliwość prowadzenia bocznego gwarantują precyzyjne ruchy i redukują zmęczenie operatora - Automatyczny, bezluzowy mechanizm blokady dyszla prowadzącego zapewnia bezpieczny transport - W zależności od wersji silnika urządzenia dostępne są z rozruchem elektrycznym lub rewersyjnym oraz aparaturą sygnalizacyjną Wersja o najwyższej prędkości: zaprojektowana specjalnie do układania kostki brukowej. Dzięki wysokim prędkościom mają znakomitą wydajność powierzchniową Bezpieczny transport. Dzięki składanemu dyszlowi prowadzącemu modele tej serii urządzeń można bezpiecznie transportować w kompaktowej formie. 2 Wysoka mobilność. Także przy zmianie miejsca na placu budowy dyszel zapewnia stabilną i bezpieczną podporę. 10_11

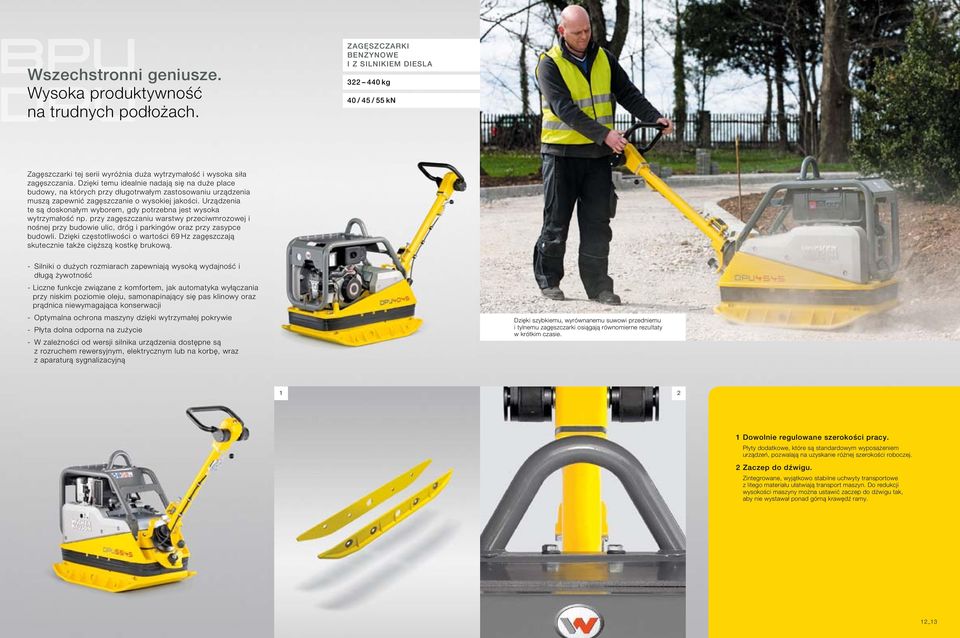

7 PU PU Wszechstronni geniusze. Wysoka produktywność na trudnych podłożach. ZAGĘSZCZARKI BENZYNOWE I Z SILNIKIEm DIESLA kg 40 / 45 / 55 kn Zagęszczarki tej serii wyróżnia duża wytrzymałość i wysoka siła zagęszczania. Dzięki temu idealnie nadają się na duże place budowy, na których przy długotrwałym zastosowaniu urządzenia muszą zapewnić zagęszczanie o wysokiej jakości. Urządzenia te są doskonałym wyborem, gdy potrzebna jest wysoka wytrzymałość np. przy zagęszczaniu warstwy przeciwmrozowej i nośnej przy budowie ulic, dróg i parkingów oraz przy zasypce budowli. Dzięki częstotliwości o wartości 69 Hz zagęszczają skutecznie także cięższą kostkę brukową. - Silniki o dużych rozmiarach zapewniają wysoką wydajność i długą żywotność - Liczne funkcje związane z komfortem, jak automatyka wyłączania przy niskim poziomie oleju, samonapinający się pas klinowy oraz prądnica niewymagająca konserwacji - Optymalna ochrona maszyny dzięki wytrzymałej pokrywie - Płyta dolna odporna na zużycie - W zależności od wersji silnika urządzenia dostępne są z rozruchem rewersyjnym, elektrycznym lub na korbę, wraz z aparaturą sygnalizacyjną Dzięki szybkiemu, wyrównanemu suwowi przedniemu i tylnemu zagęszczarki osiągają równomierne rezultaty w krótkim czasie Dowolnie regulowane szerokości pracy. Płyty dodatkowe, które są standardowym wyposażeniem urządzeń, pozwalają na uzyskanie różnej szerokości roboczej. 2 Zaczep do dźwigu. Zintegrowane, wyjątkowo stabilne uchwyty transportowe z litego materiału ułatwiają transport maszyn. Do redukcji wysokości maszyny można ustawić zaczep do dźwigu tak, aby nie wystawał ponad górną krawędź ramy. 12_13

8 PU DPU 6555 klasyczne urządzenia. Teraz także z funkcją Compatec. ZAGĘSZCZARKI Z SILNIKIEm DIESLA kg 65 kn DPU 6555 jest dostosowana do najwyższej produktywności do profesjonalnego długotrwałego zastosowania w codziennej ciężkiej pracy na budowie. Przyczynia się do tego wysoka siła zagęszczania w połączeniu z szybkim posuwem do przodu i do tyłu oraz wytrzymała konstrukcja. Są to klasyczne urządzenia wśród zagęszczarek, ponieważ są wszechstronne w zastosowaniu i zagęszczają skutecznie nawet ciężko wiążące podłoża. Dzięki częstotliwości 69 Hz zagęszczają dobrze także ciężka kostkę brukową. Poza sprawdzonym wyposażeniem zapewniającym jakość i komfort (patrz s. 12_13) dostępna jest teraz dodatkowa wersja modelu DPU 6555Hec c oznacza Compatec, nową kontrolę zagęszczania marki Wacker Neuson. Funkcja ta informuje operatora m.in. o tym, że nie można osiągnąć już większego zagęszczenia. Pozwala to uniknąć niepotrzebnych faz przejściowych i zaoszczędzić czas. Odpowiedni model do każdego zapotrzebowania. DPU 6555 dostępny jest w czterech różnych wersjach: - DPU 6555H (z rozruchem rewersyjnym) - DPU 6555He (z rozruchem elektrycznym) - DPU 6555Heap (z bardzo szerokimi dodatkowymi płytami, szerokość pracy 860 mm) - DPU 6555Hec (z rozruchem elektrycznym i kontrolą zagęszczania) 1 Wszystko na oku: operator ma w polu widzenia wyświetlacze informujące o zagęszczaniu nawet wtedy, gdy patrzy na podłoże. 1 Compatec niezawodna kontrola zagęszczania. Na funkcji Compatec skorzystają szczególnie niedoświadczeni operatorzy, ponieważ informacje o postępie zagęszczania wyświetlane są w łatwy do zrozumienia sposób. Im więcej lampek jest zapalonych, tym lepiej zagęszczone jest podłoże. Jeśli na wyświetlaczu nie zapala się więcej lampek, za pomocą tej maszyny nie można osiągnąć już większego zagęszczania. Compatec oferuje: - test działania przy włączaniu, - łatwe do zrozumienia wyświetlacze dotyczące zagęszczania z ośmioma panelami podświetlanymi, - wskaźnik przeciążenia, aby chronić urządzenie przez uszkodzeniem, - dostosowanie intensywności lampek do światła otoczenia. Czujnik funkcji Compatec zamocowany jest na górnej części maszyny i dzięki temu jest bardzo wytrzymały i odporny na awarie, ponieważ zabezpieczony jest przed zbyt silnymi wibracjami i spadającymi kamieniami. Zaletą jest także fakt, że czujnik nie musi być połączony z jednostką pomiarową przewodem podatnym na uszkodzenia. Zamiast tego wszystkie elementy budowlane połączone są w zalanej obudowie. Dzięki temu wyświetlacze funkcji Compatec są wysoce niezawodne. 14_15

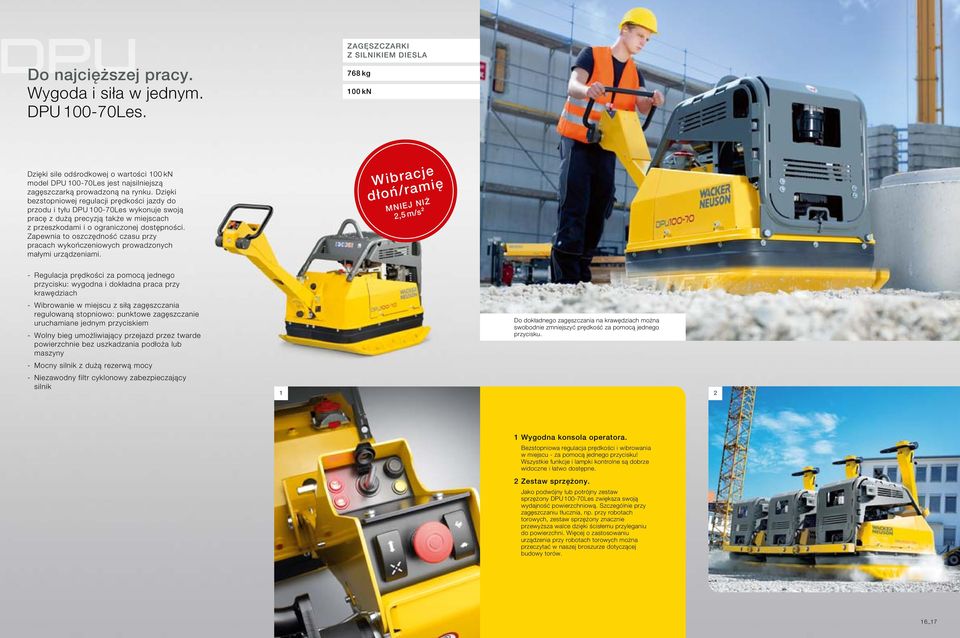

9 PU Do najcięższej pracy. Wygoda i siła w jednym. DPU Les. ZAGĘSZCZARKI Z SILNIKIEm DIESLA 768 kg 100 kn Dzięki sile odśrodkowej o wartości 100 kn model DPU Les jest najsilniejszą zagęszczarką prowadzoną na rynku. Dzięki bezstopniowej regulacji prędkości jazdy do przodu i tyłu DPU Les wykonuje swoją pracę z dużą precyzją także w miejscach z przeszkodami i o ograniczonej dostępności. Zapewnia to oszczędność czasu przy pracach wykończeniowych prowadzonych małymi urządzeniami. Wibracje dłoń/ramię mniej NIŻ 2,5 m/s² - Regulacja prędkości za pomocą jednego przycisku: wygodna i dokładna praca przy krawędziach - Wibrowanie w miejscu z siłą zagęszczania regulowaną stopniowo: punktowe zagęszczanie uruchamiane jednym przyciskiem - Wolny bieg umożliwiający przejazd przez twarde powierzchnie bez uszkadzania podłoża lub maszyny - Mocny silnik z dużą rezerwą mocy - Niezawodny filtr cyklonowy zabezpieczający silnik Do dokładnego zagęszczania na krawędziach można swobodnie zmniejszyć prędkość za pomocą jednego przycisku Wygodna konsola operatora. Bezstopniowa regulacja prędkości i wibrowania w miejscu - za pomocą jednego przycisku! Wszystkie funkcje i lampki kontrolne są dobrze widoczne i łatwo dostępne. 2 Zestaw sprzężony. Jako podwójny lub potrójny zestaw sprzężony DPU Les zwiększa swoją wydajność powierzchniową. Szczególnie przy zagęszczaniu tłucznia, np. przy robotach torowych, zestaw sprzężony znacznie przewyższa walce dzięki ścisłemu przyleganiu do powierzchni. Więcej o zastosowaniu urządzenia przy robotach torowych można przeczytać w naszej broszurze dotyczącej budowy torów. 16_17

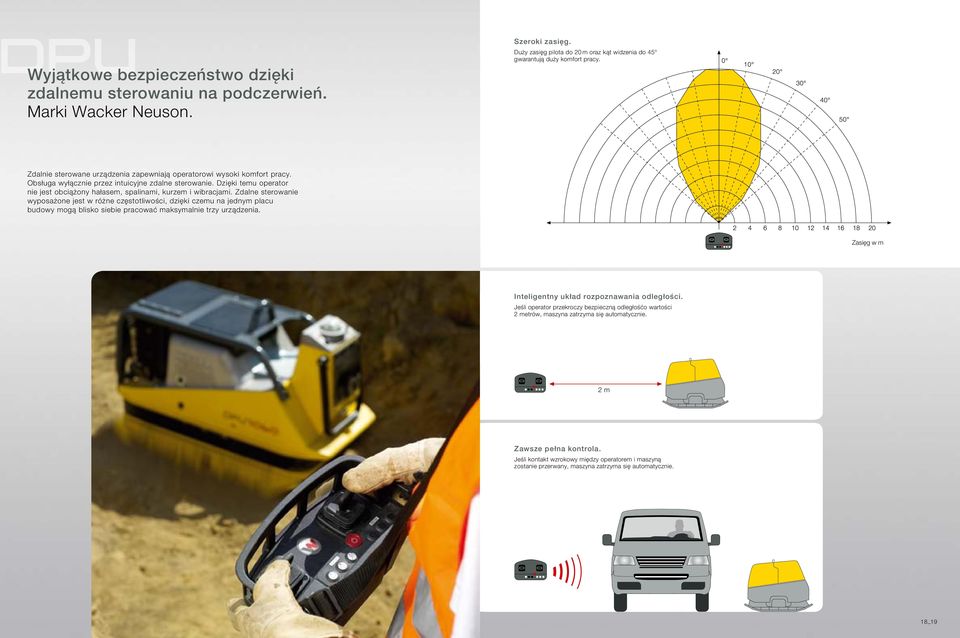

10 PU Wyjątkowe bezpieczeństwo dzięki zdalnemu sterowaniu na podczerwień. Marki Wacker Neuson. Szeroki zasięg. Duży zasięg pilota do 20 m oraz kąt widzenia do 45 gwarantują duży komfort pracy. Zdalnie sterowane urządzenia zapewniają operatorowi wysoki komfort pracy. Obsługa wyłącznie przez intuicyjne zdalne sterowanie. Dzięki temu operator nie jest obciążony hałasem, spalinami, kurzem i wibracjami. Zdalne sterowanie wyposażone jest w różne częstotliwości, dzięki czemu na jednym placu budowy mogą blisko siebie pracować maksymalnie trzy urządzenia. Zasięg w m Inteligentny układ rozpoznawania odległości. Jeśli operator przekroczy bezpieczną odległośćo wartości 2 metrów, maszyna zatrzyma się automatycznie. 2 m Zawsze pełna kontrola. Jeśli kontakt wzrokowy między operatorem i maszyną zostanie przerwany, maszyna zatrzyma się automatycznie. 18_19

11 PU Kompaktowy. Z inteligentnym systemem bezpieczeństwa. DPU ZDALNIE STEROWANE ZAGĘSZCZARKI Z SILNIKIEm DIESLA 623 / 626 kg 70 kn Do pracy w wykopach, w niskich studzienkach i przy budowie kanałów potrzebny jest kompaktowy sprzęt, który zapewnia maksymalną wszechstronność w trudnych warunkach pracy. DPU 7060 dzięki niskiej konstrukcji i zdalnemu sterowaniu idealnie nadaje się do zastosowania w trudno dostępnych miejscach. Dodatkową skuteczność i wszechstronność na trudnym podłożu zapewnia wersja modelu z tempomatem, dzięki któremu w krótkim czasie można wyłączyć układ rozpoznawania odległości, aby ręcznie sterować urządzeniem. W ten sposób zawsze można mieć pełną kontrolę nad zagęszczaniem. - Bezpieczne sterowanie na podczerwień z układem rozpoznawania odległości i automatycznym wyłączaniem w przypadku utraty widoczności (s.18_19) - Obniżany czujnik podczerwieni zapewniający ochronę przed uszkodzeniem na placu budowy i podczas transportu - Skuteczna technika pasa klinowego zapewniająca niezmiennie długotrwałą sprawność - Inteligentny tryb Stand-By zwiększa bezpieczeństwo i ogranicza zużycie paliwa w momencie zwolnienia joysticka 1 Oczy szeroko otwarte! Czujnik podczerwieni wykrywa wszystko. Jeśli operator przekroczy odległość bezpieczeństwa poniżej 2 metrów lub straci kontakt wzrokowy z maszyną, zagęszczarka automatyczne zatrzyma się. Aby uniknąć uszkodzeń czujnika podczerwieni, czujnik zapada się w przypadku uderzeń. 20_21

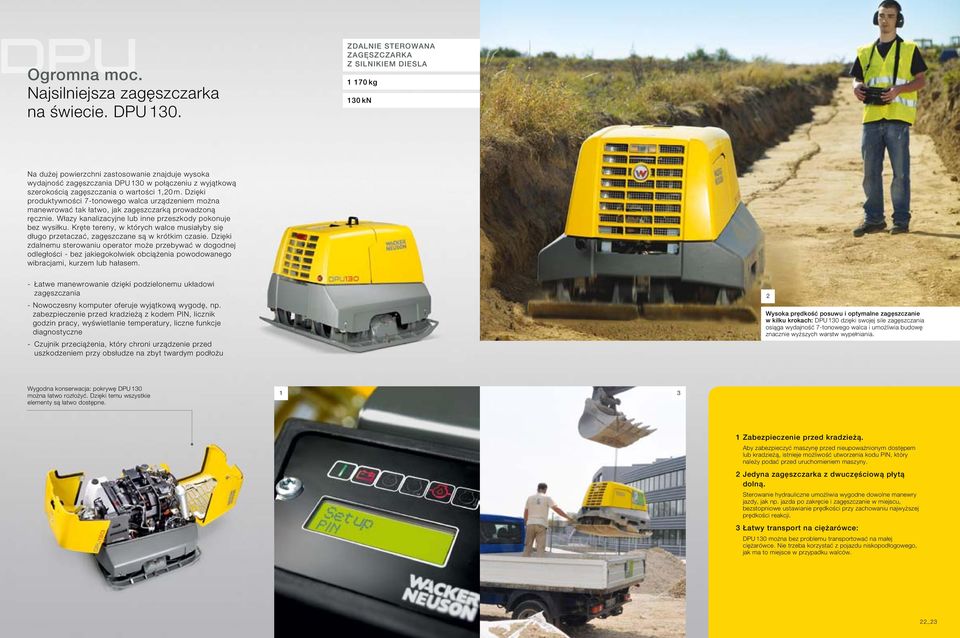

12 PU Ogromna moc. Najsilniejsza zagęszczarka na świecie. DPU 130. ZDALNIE STEROWANA ZAGĘSZCZARKA Z SILNIKIEm DIESLA kg 130 kn Na dużej powierzchni zastosowanie znajduje wysoka wydajność zagęszczania DPU 130 w połączeniu z wyjątkową szerokością zagęszczania o wartości 1,20 m. Dzięki produktywności 7-tonowego walca urządzeniem można manewrować tak łatwo, jak zagęszczarką prowadzoną ręcznie. Włazy kanalizacyjne lub inne przeszkody pokonuje bez wysiłku. Kręte tereny, w których walce musiałyby się długo przetaczać, zagęszczane są w krótkim czasie. Dzięki zdalnemu sterowaniu operator może przebywać w dogodnej odległości - bez jakiegokolwiek obciążenia powodowanego wibracjami, kurzem lub hałasem. - Łatwe manewrowanie dzięki podzielonemu układowi zagęszczania - Nowoczesny komputer oferuje wyjątkową wygodę, np. zabezpieczenie przed kradzieżą z kodem PIN, licznik godzin pracy, wyświetlanie temperatury, liczne funkcje diagnostyczne - Czujnik przeciążenia, który chroni urządzenie przed uszkodzeniem przy obsłudze na zbyt twardym podłożu 2 Wysoka prędkość posuwu i optymalne zagęszczanie w kilku krokach: DPU 130 dzięki swojej sile zagęszczania osiąga wydajność 7-tonowego walca i umożliwia budowę znacznie wyższych warstw wypełniania. Wygodna konserwacja: pokrywę DPU 130 można łatwo rozłożyć. Dzięki temu wszystkie elementy są łatwo dostępne Zabezpieczenie przed kradzieżą. Aby zabezpieczyć maszynę przed nieupoważnionym dostępem lub kradzieżą, istnieje możliwość utworzenia kodu PIN, który należy podać przed uruchomieniem maszyny. 2 Jedyna zagęszczarka z dwuczęściową płytą dolną. Sterowanie hydrauliczne umożliwia wygodne dowolne manewry jazdy, jak np. jazda po zakręcie i zagęszczanie w miejscu, bezstopniowe ustawianie prędkości przy zachowaniu najwyższej prędkości reakcji. 3 Łatwy transport na ciężarówce: DPU 130 można bez problemu transportować na małej ciężarówce. Nie trzeba korzystać z pojazdu niskopodłogowego, jak ma to miejsce w przypadku walców. 22_23

13 Odpowiedni osprzęt do każdego zastosowania. OSPRZĘT DODATKOWY DLA ZAGĘSZCZAREK BPU 2540A Zbiornik na wodę (l) Zestaw płyt dodatkowych o różnych szerokościach Wózek transportowy Wbudowany Dywan ślizgowy DPU 2540H Wbudowany DPU 2550H Wbudowany DPU 2560H / DPU 2560-Hts Wbudowany BPU 3050A Wbudowany DPU 3050H / DPU 3050He Wbudowany DPU 3060H / DPU 3060H-ts Wbudowany DPU 3070H Wbudowany DPU 3750Hts / DPU 3750Hets Wbudowany DPU 3760Hts / DPU 3760Hets Wbudowany BPU 4045A BPU 5545A DPU 4045Ye DPU 4545H / DPU 4545He / DPU 4545Heap DPU 5545H / DPU 5545He / DPU 5545Heap DPU 6555H / DPU 6555He / DPU 6555Hec / DPU 6555Heap DPU 7060Fe / DPU 7060Fet DPU Les DPU 130 Przejrzysty przewodnik po modelach: dostępny niedostępny 24_25

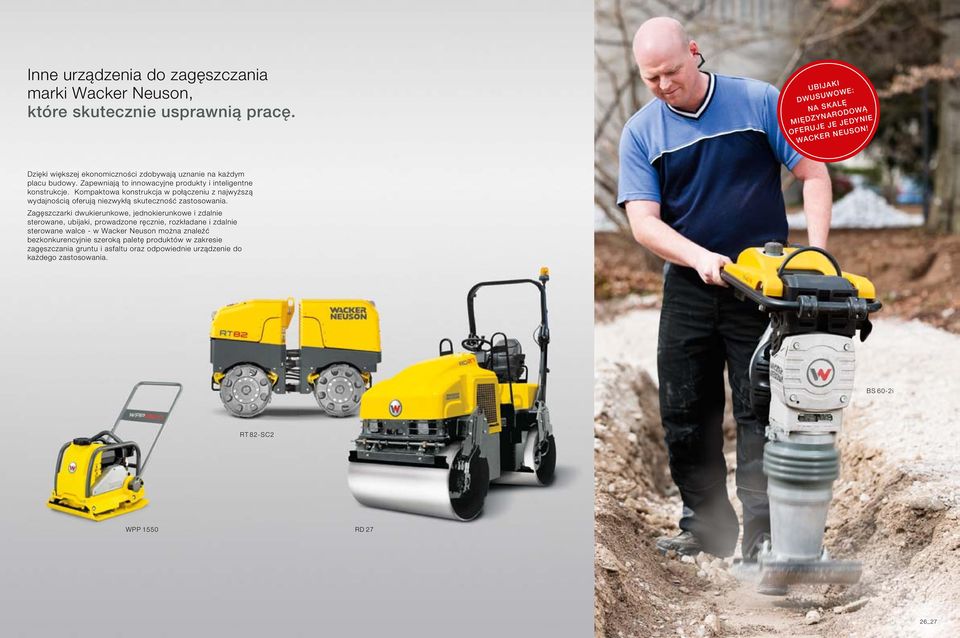

14 Inne urządzenia do zagęszczania marki Wacker Neuson, które skutecznie usprawnią pracę. UBIJAKI DWUSUWOWE: NA SKALĘ międzynarodową OFERUJE JE JEDYNIE WACKER NEUSON! Dzięki większej ekonomiczności zdobywają uznanie na każdym placu budowy. Zapewniają to innowacyjne produkty i inteligentne konstrukcje. Kompaktowa konstrukcja w połączeniu z najwyższą wydajnością oferują niezwykłą skuteczność zastosowania. Zagęszczarki dwukierunkowe, jednokierunkowe i zdalnie sterowane, ubijaki, prowadzone ręcznie, rozkładane i zdalnie sterowane walce - w Wacker Neuson można znaleźć bezkonkurencyjnie szeroką paletę produktów w zakresie zagęszczania gruntu i asfaltu oraz odpowiednie urządzenie do każdego zastosowania. BS 60-2i RT 82-SC2 WPP 1550 RD 27 26_27

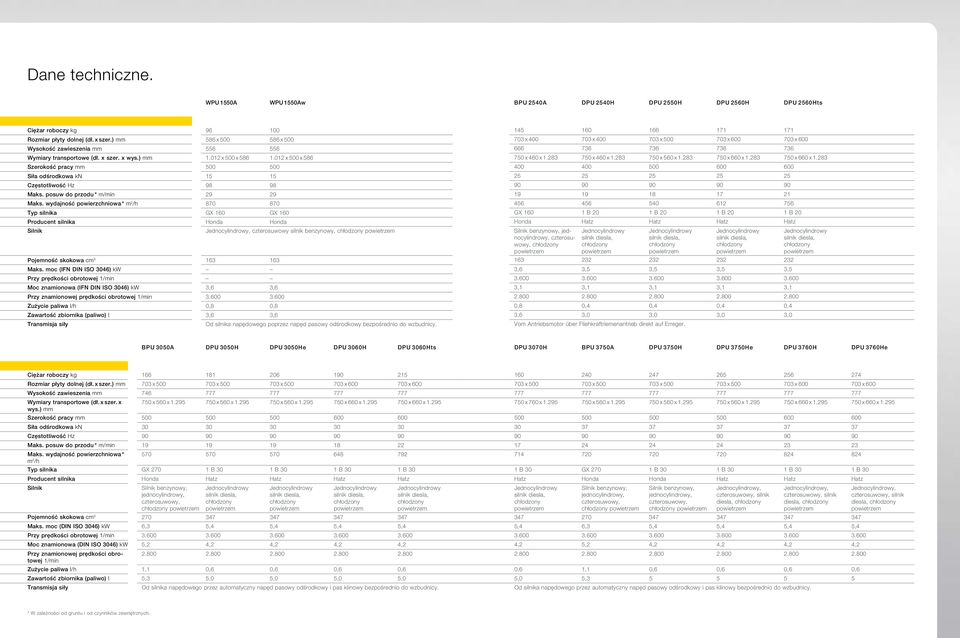

15 Dane techniczne. WPU 1550A WPU 1550Aw BPU 2540A DPU 2540H DPU 2550H DPU 2560H DPU 2560Hts ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm 586 x x 500 wysokość zawieszenia mm wymiary transportowe (dł. x szer. x wys.) mm x 500 x x 500 x 586 szerokość pracy mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika GX 160 GX 160 producent silnika Honda Honda silnik czterosuwowy silnik benzynowy, chłodzony pojemność skokowa cm maks. moc (IFN DIN ISO 3046) kw przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 3,6 3,6 Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 0,8 0,8 zawartość zbiornika (paliwo) l 3,6 3,6 transmisja siły Od silnika napędowego poprzez napęd pasowy odśrodkowy bezpośrednio do wzbudnicy x x x x x x 460 x x 460 x x 560 x x 660 x x 660 x GX B 20 1 B 20 1 B 20 1 B 20 Honda Hatz Hatz Hatz Hatz Silnik benzynowy, jednocylindrowy, czterosuwowy, chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony ,6 3,5 3,5 3,5 3, ,1 3,1 3,1 3,1 3, ,8 0,4 0,4 0,4 0,4 3,6 3,0 3,0 3,0 3,0 Vom Antriebsmotor über Fliehkraftriemenantrieb direkt auf Erreger. Jednocylindrowy chłodzony BPU 3050A DPU 3050H DPU 3050He DPU 3060H DPU 3060Hts DPU 3070H BPU 3750A DPU 3750H DPU 3750He DPU 3760H DPU 3760He ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm 703 x x x x x x x x x x x 600 wysokość zawieszenia mm wymiary transportowe (dł. x szer. x 750 x 560 x x 560 x x 560 x x 660 x x 660 x x 760 x x 560 x x 560 x x 560 x x 660 x x 660 x wys.) mm szerokość pracy mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika GX B 30 1 B 30 1 B 30 1 B 30 1 B 30 GX B 30 1 B 30 1 B 30 1 B 30 producent silnika Honda Hatz Hatz Hatz Hatz Hatz Honda Honda Hatz Hatz Hatz silnik Silnik benzynowy, jednocylindrowy, czterosuwowy, chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony Jednocylindrowy chłodzony Silnik benzynowy, jednocylindrowy, czterosuwowy, chłodzony Silnik benzynowy, jednocylindrowy, czterosuwowy, chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik diesla, chłodzony pojemność skokowa cm maks. moc (DIN ISO 3046) kw 6,3 5,4 5,4 5,4 5,4 5,4 6,3 5,4 5,4 5,4 5,4 przy prędkości obrotowej 1/min moc znamionowa (DIN ISO 3046) kw 5,2 4,2 4,2 4,2 4,2 4,2 5,2 4,2 4,2 4,2 4,2 przy znamionowej prędkości obrotowej /min zużycie paliwa l/h 1,1 0,6 0,6 0,6 0,6 0,6 1,1 0,6 0,6 0,6 0,6 zawartość zbiornika (paliwo) l 5,3 5,0 5,0 5,0 5,0 5,0 5, transmisja siły Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy i pas klinowy bezpośrednio do wzbudnicy. Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy i pas klinowy bezpośrednio do wzbudnicy. * W zależności od gruntu i od czynników zewnętrznych.

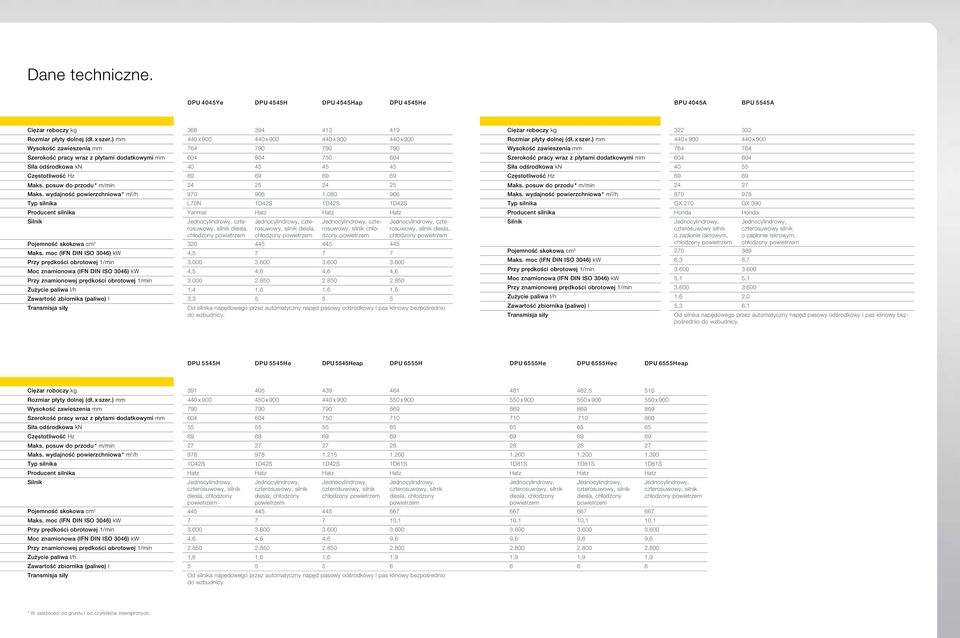

16 Dane techniczne. DPU 4045Ye DPU 4545H DPU 4545Hap DPU 4545He BPU 4045A BPU 5545A ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm 440 x x x x 900 wysokość zawieszenia mm szerokość pracy wraz z płytami dodatkowymi mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika L70N 1D42S 1D42S 1D42S producent silnika Yanmar Hatz Hatz Hatz silnik czterosuwowy, chłodzony czterosuwowy, chłodzony czterosuwowy, silnik chłodzony czterosuwowy, chłodzony pojemność skokowa cm maks. moc (IFN DIN ISO 3046) kw 4, przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 4,5 4,6 4,6 4,6 Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 1,4 1,6 1,6 1,6 zawartość zbiornika (paliwo) l 3, Transmisja siły Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy i pas klinowy bezpośrednio do wzbudnicy. ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm 440 x x 900 wysokość zawieszenia mm szerokość pracy wraz z płytami dodatkowymi mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika GX 270 GX 390 producent silnika Honda Honda silnik czterosuwowy silnik o zapłonie iskrowym, chłodzony czterosuwowy silnik o zapłonie iskrowym, chłodzony pojemność skokowa cm maks. moc (IFN DIN ISO 3046) kw 6,3 8,7 przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 5,1 5,1 Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 1,6 2,0 zawartość zbiornika (paliwo) l 5,3 6,1 Transmisja siły Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy i pas klinowy bezpośrednio do wzbudnicy. DPU 5545H DPU 5545He DPU 5545Heap DPU 6555H DPU 6555He DPU 6555Hec DPU 6555Heap ciężar roboczy kg ,5 510 rozmiar płyty dolnej (dł. x szer.) mm 440 x x x x x x x 900 wysokość zawieszenia mm szerokość pracy wraz z płytami dodatkowymi mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika 1D42S 1D42S 1D42S 1D81S 1D81S 1D81S 1D81S producent silnika Hatz Hatz Hatz Hatz Hatz Hatz Hatz silnik czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik diesla, chłodzony czterosuwowy, silnik chłodzony pojemność skokowa cm maks. moc (IFN DIN ISO 3046) kw ,1 10,1 10,1 10,1 przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 4,6 4,6 4,6 9,6 9,6 9,6 9,6 przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 1,6 1,6 1,6 1,9 1,9 1,9 1,9 zawartość zbiornika (paliwo) l transmisja siły Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy i pas klinowy bezpośrednio do wzbudnicy. * W zależności od gruntu i od czynników zewnętrznych.

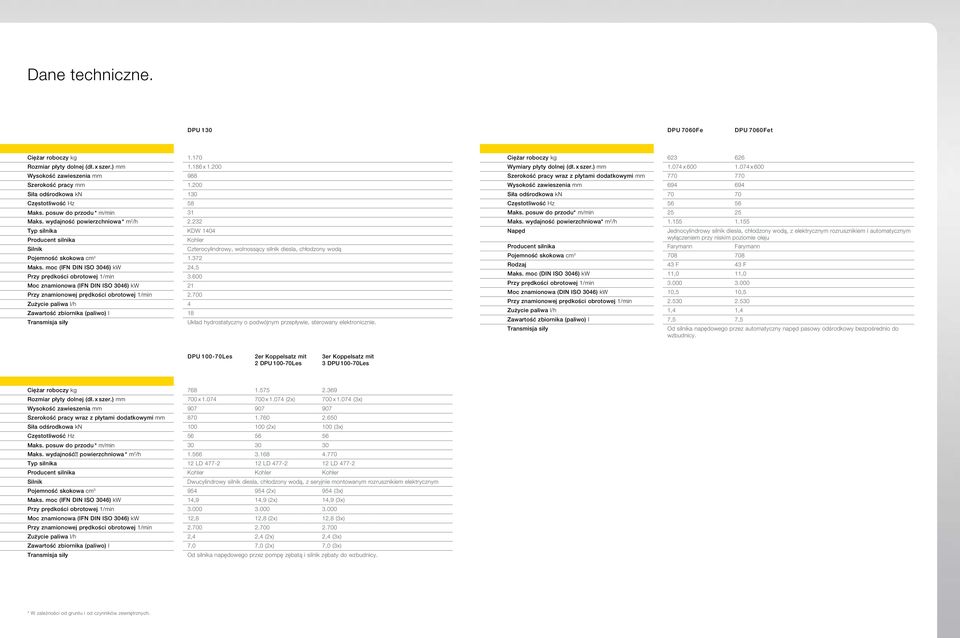

17 Dane techniczne. DPU 130 DPU 7060Fe DPU 7060Fet ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm x wysokość zawieszenia mm 988 szerokość pracy mm siła odśrodkowa kn 130 częstotliwość Hz 58 maks. posuw do przodu * m/min 31 maks. wydajność powierzchniowa * m 2 /h typ silnika KDW 1404 producent silnika Kohler silnik Czterocylindrowy, wolnossący chłodzony wodą pojemność skokowa cm maks. moc (IFN DIN ISO 3046) kw 24,5 przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 21 Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 4 zawartość zbiornika (paliwo) l 18 transmisja siły Układ hydrostatyczny o podwójnym przepływie, sterowany elektronicznie. ciężar roboczy kg wymiary płyty dolnej (dł. x szer.) mm x x 600 szerokość pracy wraz z płytami dodatkowymi mm wysokość zawieszenia mm siła odśrodkowa kn częstotliwość Hz maks. posuw do przodu* m/min maks. wydajność powierzchniowa* m 2 /h napęd Jednocylindrowy chłodzony wodą, z elektrycznym rozrusznikiem i automatycznym wyłączeniem przy niskim poziomie oleju producent silnika Farymann Farymann pojemność skokowa cm rodzaj 43 F 43 F maks. moc (DIN ISO 3046) kw 11,0 11,0 przy prędkości obrotowej 1/min moc znamionowa (DIN ISO 3046) kw 10,5 10,5 Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 1,4 1,4 zawartość zbiornika (paliwo) l 7,5 7,5 transmisja siły Od silnika napędowego przez automatyczny napęd pasowy odśrodkowy bezpośrednio do wzbudnicy. DPU Les 2er Koppelsatz mit 2 DPU Les 3er Koppelsatz mit 3 DPU Les ciężar roboczy kg rozmiar płyty dolnej (dł. x szer.) mm 700 x x (2x) 700 x (3x) wysokość zawieszenia mm szerokość pracy wraz z płytami dodatkowymi mm siła odśrodkowa kn (2x) 100 (3x) częstotliwość Hz maks. posuw do przodu * m/min maks. wydajność powierzchniowa * m 2 /h typ silnika 12 LD LD LD producent silnika Kohler Kohler Kohler silnik Dwucylindrowy chłodzony wodą, z seryjnie montowanym rozrusznikiem elektrycznym pojemność skokowa cm (2x) 954 (3x) maks. moc (IFN DIN ISO 3046) kw 14,9 14,9 (2x) 14,9 (3x) przy prędkości obrotowej 1/min moc znamionowa (IFN DIN ISO 3046) kw 12,8 12,8 (2x) 12,8 (3x) Przy znamionowej prędkości obrotowej 1/min zużycie paliwa l/h 2,4 2,4 (2x) 2,4 (3x) zawartość zbiornika (paliwo) l 7,0 7,0 (2x) 7,0 (3x) transmisja siły Od silnika napędowego przez pompę zębatą i silnik zębaty do wzbudnicy. * W zależności od gruntu i od czynników zewnętrznych.

18 3 Korbach, Niemcy 5 Reichertshofen, Niemcy 2 Norton Shores, USA 6 Linz, Austria 1 milwaukee, USA 7 Kragujevac, Serbia 4 Pfullendorf, Niemcy 8 manila, Filipiny Produkcja na całym świecie. Serwis blisko klienta. Zawsze blisko klienta:

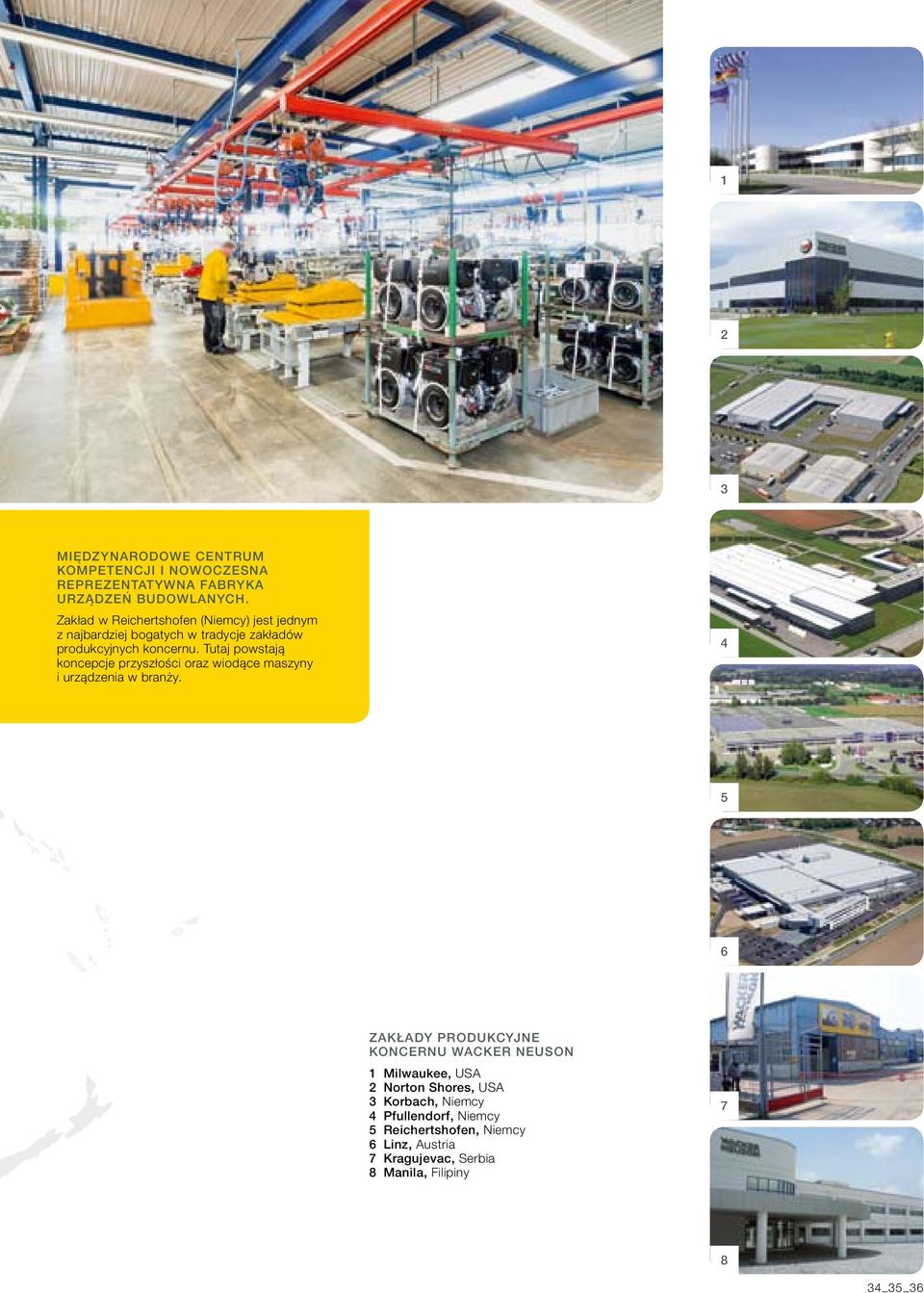

19 1 2 3 międzynarodowe CENTRUm KOmPETENCJI I NOWOCZESNA REPREZENTATYWNA FABRYKA URZĄDZEŃ BUDOWLANYCH. Zakład w Reichertshofen (Niemcy) jest jednym z najbardziej bogatych w tradycje zakładów produkcyjnych koncernu. Tutaj powstają koncepcje przyszłości oraz wiodące maszyny i urządzenia w branży ZAKŁADY PRODUKCYJNE KONCERNU WACKER NEUSON 1 milwaukee, USA 2 Norton Shores, USA 3 Korbach, Niemcy 4 Pfullendorf, Niemcy 5 Reichertshofen, Niemcy 6 Linz, Austria 7 Kragujevac, Serbia 8 manila, Filipiny _35_36

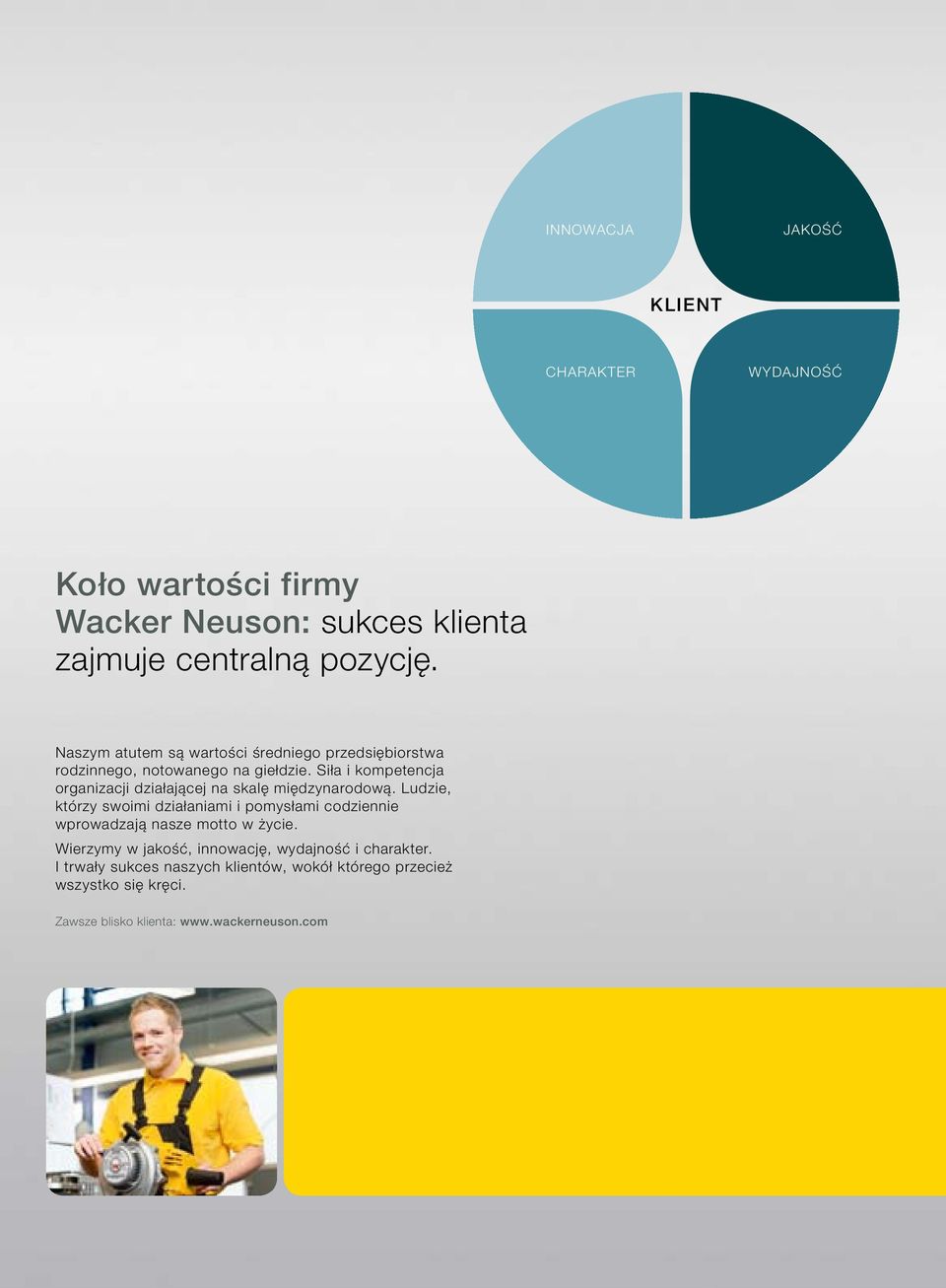

20 INNOWACJA JAKOŚĆ KLIENT CHARAKTER WYDAJNOŚĆ Koło wartości firmy Wacker Neuson: sukces klienta zajmuje centralną pozycję. Naszym atutem są wartości średniego przedsiębiorstwa rodzinnego, notowanego na giełdzie. Siła i kompetencja organizacji działającej na skalę międzynarodową. Ludzie, którzy swoimi działaniami i pomysłami codziennie wprowadzają nasze motto w życie. Wierzymy w jakość, innowację, wydajność i charakter. I trwały sukces naszych klientów, wokół którego przecież wszystko się kręci. Zawsze blisko klienta:
