Stabilizatory impulsowe
|
|
- Juliusz Głowacki
- 8 lat temu
- Przeglądów:
Transkrypt

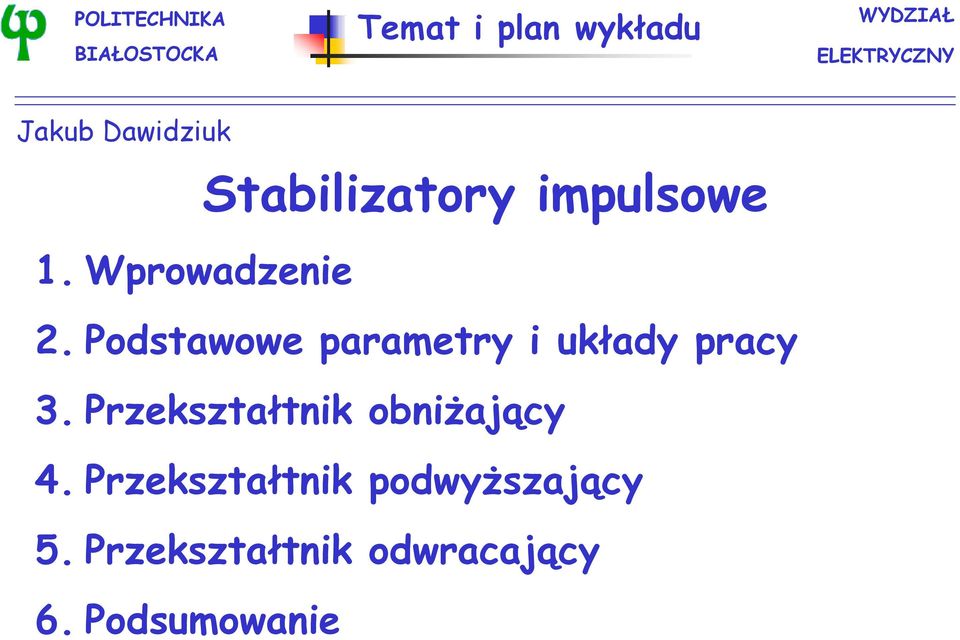

1 POITECHNIKA BIAŁOSTOCKA Temat i plan wykładu WYDZIAŁ EEKTRYCZNY Jakub Dawidziuk Stabilizatory impulsowe 1. Wprowadzenie 2. Podstawowe parametry i układy pracy 3. Przekształtnik obniżający 4. Przekształtnik podwyższający 5. Przekształtnik odwracający 6. Podsumowanie
2 Wobec pogłębiającego się deficytu energii powstaje konieczność oszczędnego gospodarowania nią, zwłaszcza najszlachetniejszym jej rodzajem energią elektryczną. rządzenia elektroniczne muszą być zasilane stabilizowanymi napięciami stałymi. Dobrym rozwiązaniem, szczególnie przy dużych mocach wyjściowych, są stabilizatory impulsowe. Wysoka sprawność, stabilne napięcie wyjściowe, niezależne od napięcia zasilającego i temperatury otoczenia sprawiają, że są niemal idealnym źródłem prądu stałego. Może on być częścią większego urządzenia elektronicznego, ale zazwyczaj jest oddzielnym modułem, wykonanym jako układ scalony. Najczęstsze zastosowania to zasilacze sprzętu komputerowego, elektroniki użytkowej, sprzętu telekomunikacyjnego i medycznego, aparatury pokładowej samolotów oraz sprzętu kosmicznego.
3 Rodzaje stabilizatorów
4 Wartość średnia przebiegu impulsowego F śr 1 T t 0 f t dt Kształtowanie napięcia wyjściowego poprzez modulację szerokości impulsu
5 Straty mocy stabilizatora ciągłego i impulsowego
6 Sprawność stabilizatora impulsowego P P 1 wy we cesat we we we cesat I we 1V 1 10V I wy 0,9 we we cesat Sprawność wzrasta wraz ze wzrostem we W P S on we we I I 2 wy wy f t S on t on W t off off we I wy 2 t off
7 Podstawowe rodzaje stabilizatorów impulsowych (regulatorów, przekształtników DC/DC) Regulatory (przekształtniki) impulsowe DC/DC (DC/DC converter): przekształtnik obniżający napięcie (down converter, buck converter, buck regulator), przekształtnik podwyższający napięcie (step-up converter, boost converter, boost regulator), przekształtnik odwracający napięcie (inverting converter, inverting regulator).
8 Klasyczne regulatory DC/DC Średnia sprawność 73,2%: łączniki 44%, diody 36%, magnetyczne 5%, inne 5%.
9 Regulator DC/DC obniżający napięcie i o t 1 o DT
10 Cewka indukcyjna i dioda zwrotna

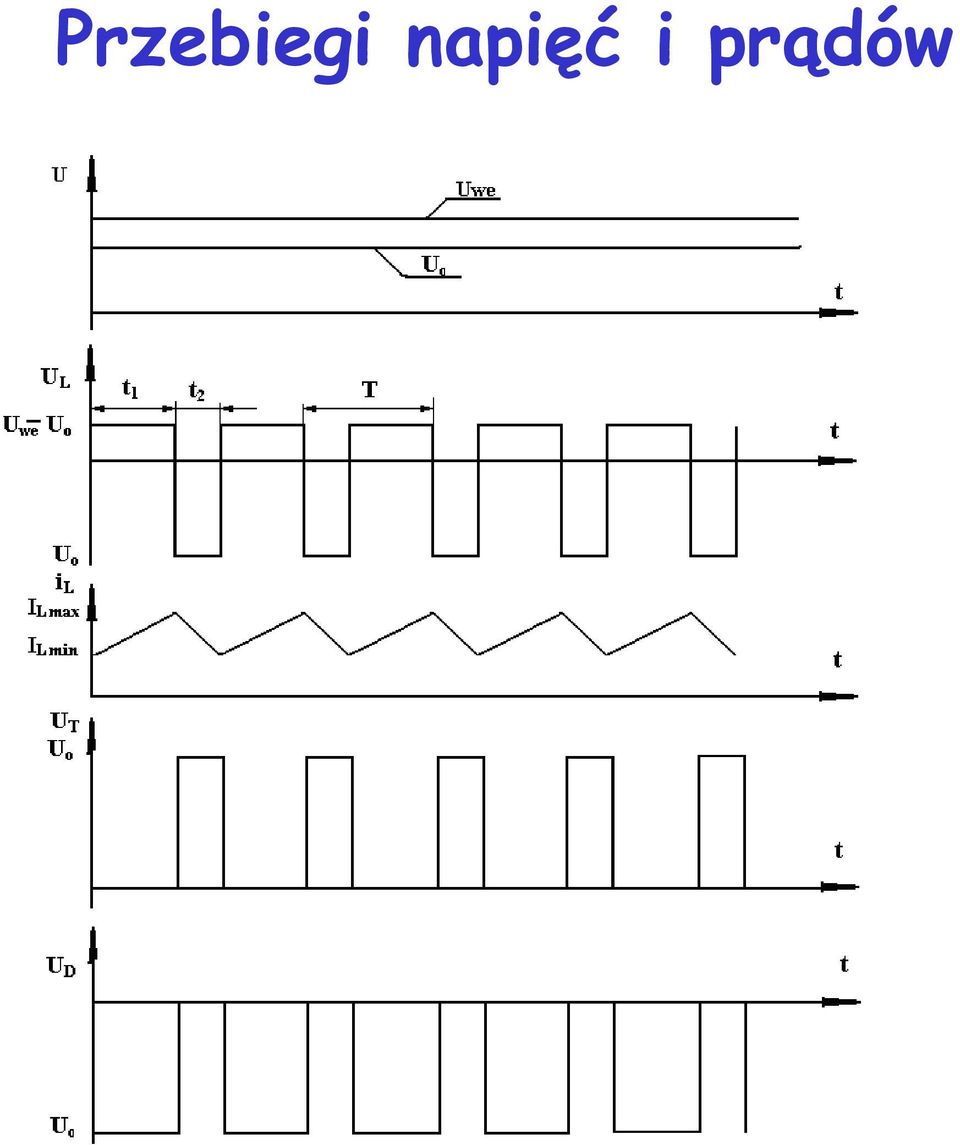

11 Przebiegi napięć i prądów
12 Przekształtnik obniżający napięcie Parametry techniczne: częstotliwość łączeniowa = 250kHz zakres napięcia wejściowego = 12V±10% max pulsacje prądu = 220mA napięcie wyjściowe = 5.0V Krok 1. Oblicz współ. wypełnienia Vo = napięcie wyjściowe Vi = max napięcie wejściowe D = Vo / Vi D = 5/13.2 = Krok 2. Oblicz napięcie na cewce V1 = Vi-Vo (tranzystor on) V1 = = 8.2V V1 = -Vo (tranzystor off) V1 = - Vo = - 5V Krok 3. Oblicz indukcyjność = Vl.dt/di = (8.2 x 0.379/250 x 103)/0.22 = 56μH
13 Podstawowy przekształtnik podwyższający I i max V I in min I min di dt V in V in t t on V in V out di dt

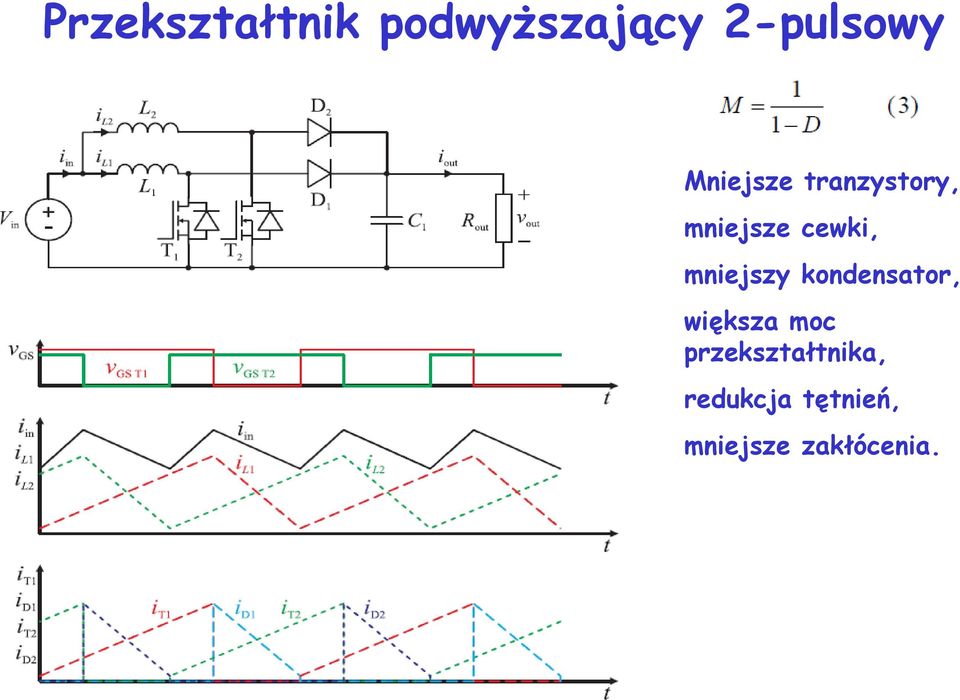

14 Przekształtnik podwyższający 2-pulsowy Mniejsze tranzystory, mniejsze cewki, mniejszy kondensator, większa moc przekształtnika, redukcja tętnień, mniejsze zakłócenia.
15 Przekształtnik podwyższający kaskadowy M 1 1 D D 2

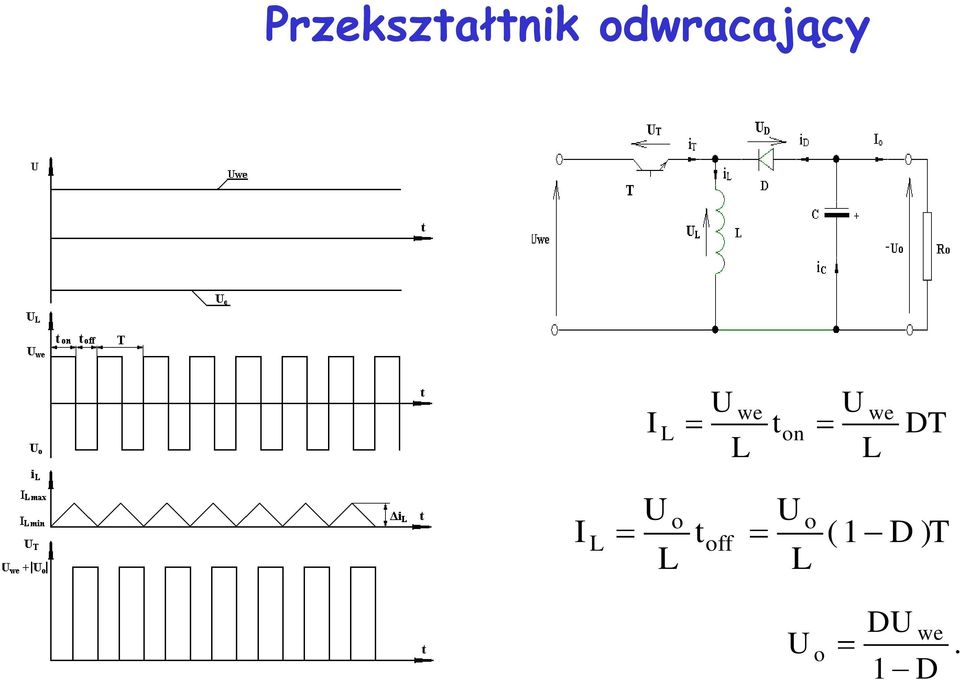

16 Przekształtnik odwracający I we t on we DT I o t off o (1 D )T o D 1 we D.
17 a) Regulator obniżający a), podwyższający b) i odwracający c) z układem MC34063 b) c)
18 Przekształtniki DC/DC O jakich właściwościach? podwyższające napięcie wejściowe, wysokiej sprawności (małych stratach), małych gabarytach i wadze, tanie.
19 Zastosowania nieizolowanych przekształtników DC/DC Rezerwowe źródła zasilania, zasilacze impulsowe, regulowane trakcyjne napędy prądu stałego, zasilanie urządzeń pokładowych samolotów, samochody hybrydowe i elektryczne, systemy ogniw paliwowych, systemy fotowoltaiczne.

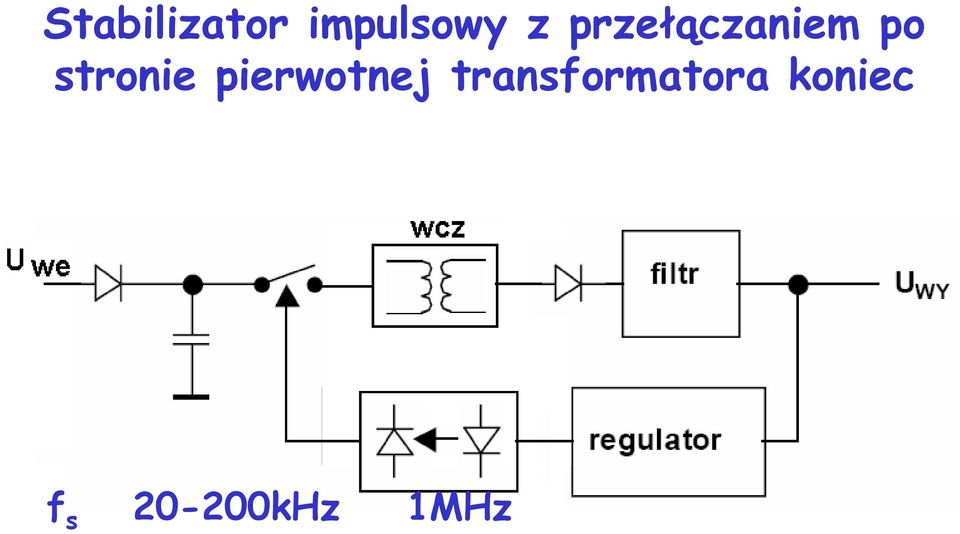

20 Stabilizator impulsowy z przełączaniem po stronie pierwotnej transformatora koniec f s kHz 1MHz
21 Stabilizator impulsowy z przełączaniem po stronie wtórnej transformatora
22 Przetwornice przeciwsobne (ang. push-pull) dużej mocy
23 Podsumowanie
24 Podsumowanie
25 Budowa tyrystora Tyrystory i triaki
26 Charakterystyka prądowo-napięciowa obwodu głównego tyrystora
27 kład zastępczy źródła sygnałów sterujących (a), sposób wyznaczania prostej obciążenia oraz obszary pracy obwodu bramki (b)
28 Prostownik jednofazowy półokresowy 1 m śr m sin t d( t) 1 cos 2 2 e z z
29 Tyrystor dwukierunkowy (triak) Stan I + Elektroda A2 ma potencjał dodatni względem A1, elektroda B sterowana jest impulsami dodatnimi. Stan I Elektroda A2 ma potencjał dodatni względem A1, elektroda B sterowana jest impulsami ujemnymi. Stan III + Elektroda A2 ma potencjał ujemny względem A1, sterowanie impulsami dodatnimi. Stan III Elektroda A2 ma potencjał ujemny względem A1, sterowanie impulsami ujemnymi.
30 Zastosowanie tyrystora i triaka do regulacji natężenia oświetlenia
