SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJA WENTYLACJI MECHANICZNEJ

Transkrypt

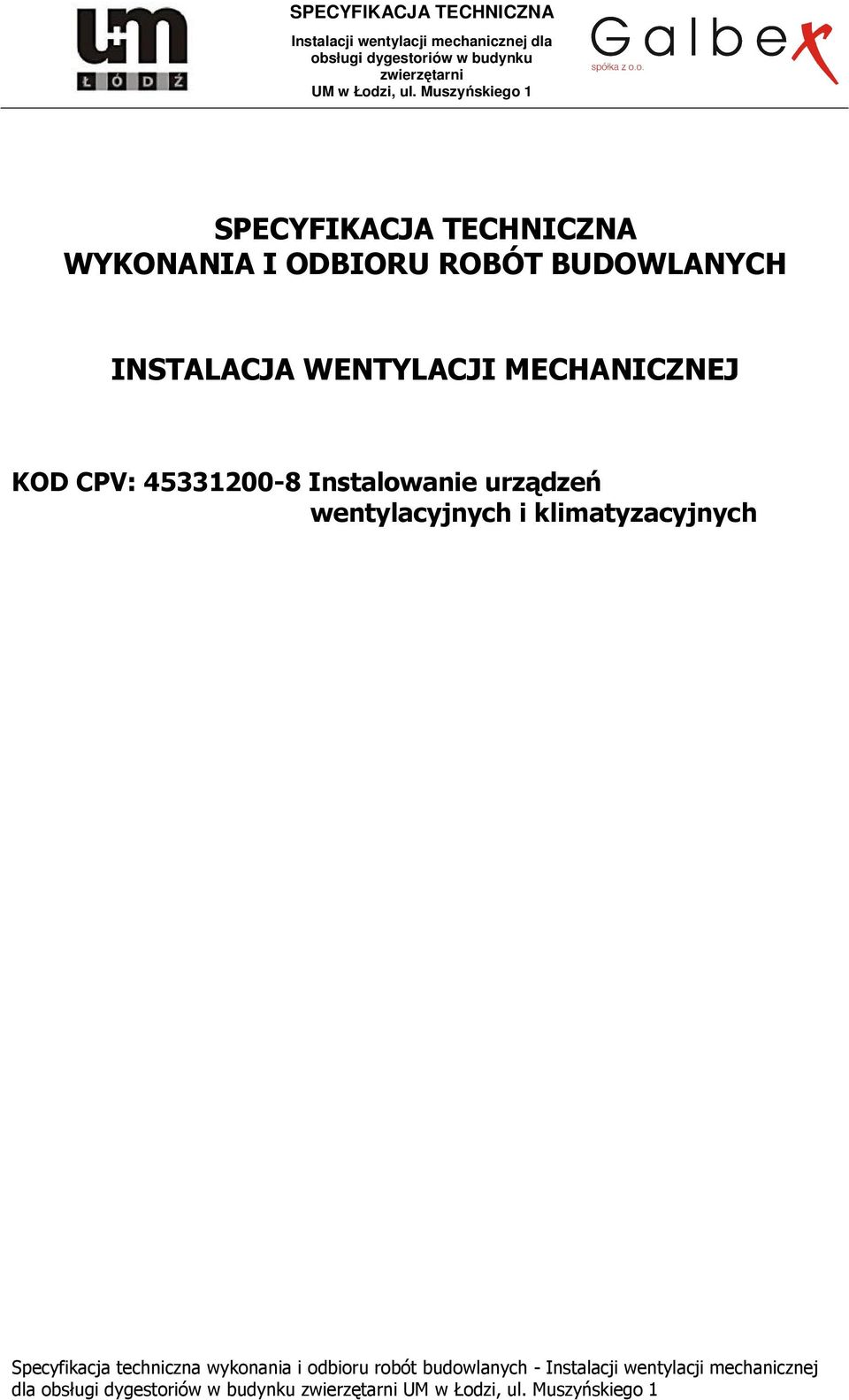

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJA WENTYLACJI MECHANICZNEJ KOD CPV: Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych

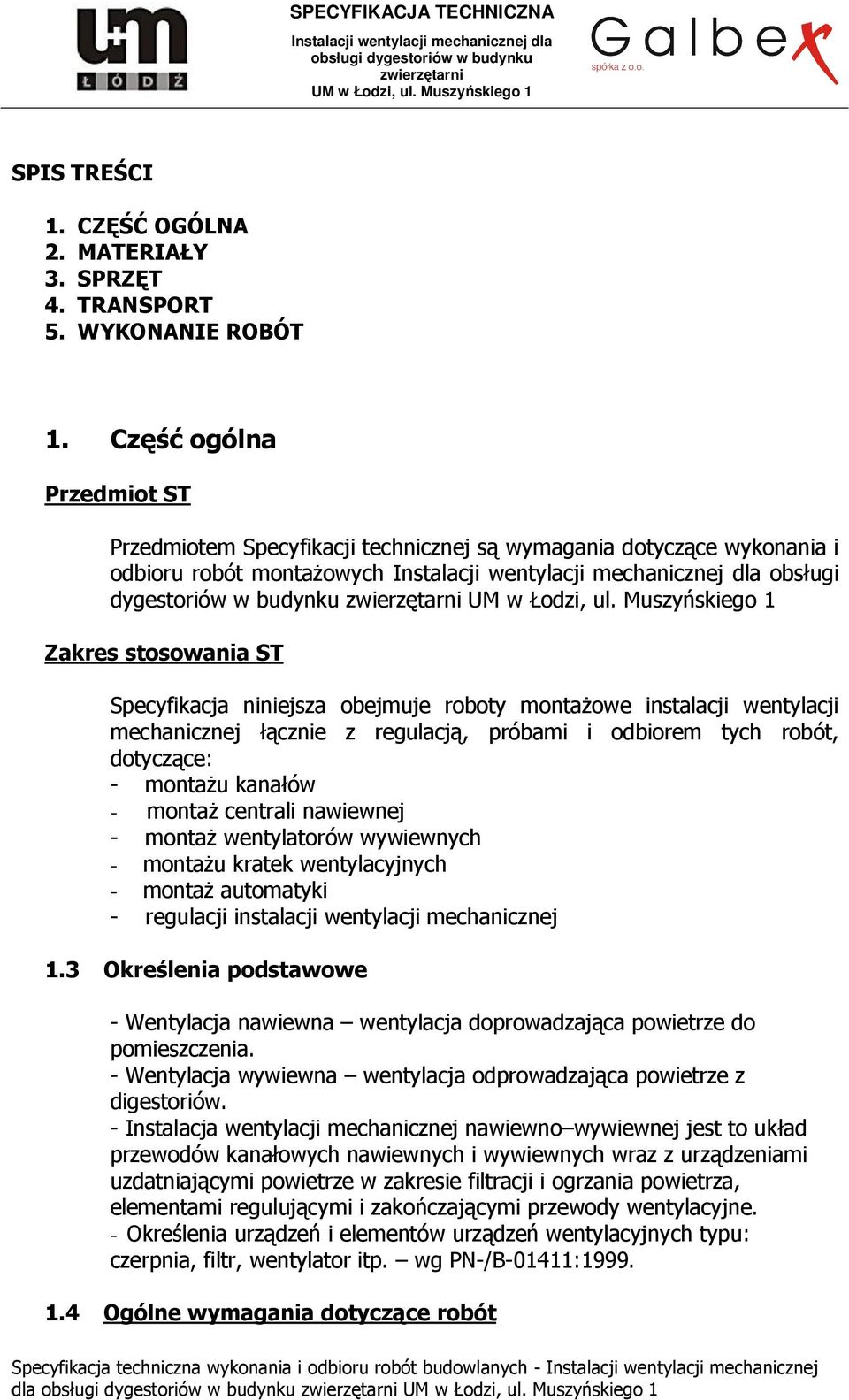

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 1. Część ogólna Przedmiot ST Przedmiotem Specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót montażowych obsługi dygestoriów w budynku Zakres stosowania ST Specyfikacja niniejsza obejmuje roboty montażowe instalacji wentylacji mechanicznej łącznie z regulacją, próbami i odbiorem tych robót, dotyczące: - montażu kanałów - montaż centrali nawiewnej - montaż wentylatorów wywiewnych - montażu kratek wentylacyjnych - montaż automatyki - regulacji instalacji wentylacji mechanicznej 1.3 Określenia podstawowe - Wentylacja nawiewna wentylacja doprowadzająca powietrze do pomieszczenia. - Wentylacja wywiewna wentylacja odprowadzająca powietrze z digestoriów. - Instalacja wentylacji mechanicznej nawiewno wywiewnej jest to układ przewodów kanałowych nawiewnych i wywiewnych wraz z urządzeniami uzdatniającymi powietrze w zakresie filtracji i ogrzania powietrza, elementami regulującymi i zakończającymi przewody wentylacyjne. - Określenia urządzeń i elementów urządzeń wentylacyjnych typu: czerpnia, filtr, wentylator itp. wg PN-/B-01411: Ogólne wymagania dotyczące robót

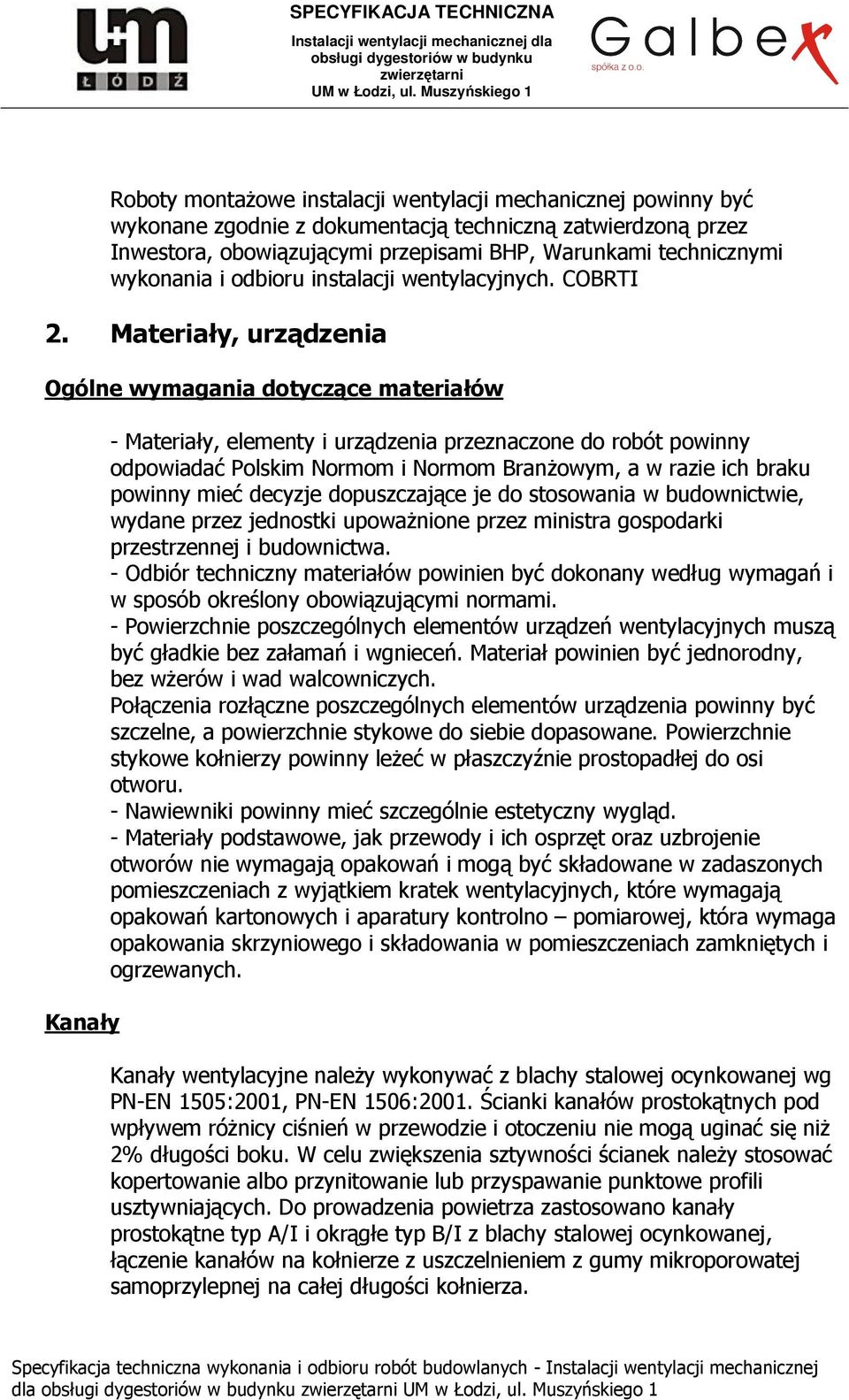

3 Roboty montażowe instalacji wentylacji mechanicznej powinny być wykonane zgodnie z dokumentacją techniczną zatwierdzoną przez Inwestora, obowiązującymi przepisami BHP, Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych. COBRTI 2. Materiały, urządzenia Ogólne wymagania dotyczące materiałów Kanały - Materiały, elementy i urządzenia przeznaczone do robót powinny odpowiadać Polskim Normom i Normom Branżowym, a w razie ich braku powinny mieć decyzje dopuszczające je do stosowania w budownictwie, wydane przez jednostki upoważnione przez ministra gospodarki przestrzennej i budownictwa. - Odbiór techniczny materiałów powinien być dokonany według wymagań i w sposób określony obowiązującymi normami. - Powierzchnie poszczególnych elementów urządzeń wentylacyjnych muszą być gładkie bez załamań i wgnieceń. Materiał powinien być jednorodny, bez wżerów i wad walcowniczych. Połączenia rozłączne poszczególnych elementów urządzenia powinny być szczelne, a powierzchnie stykowe do siebie dopasowane. Powierzchnie stykowe kołnierzy powinny leżeć w płaszczyźnie prostopadłej do osi otworu. - Nawiewniki powinny mieć szczególnie estetyczny wygląd. - Materiały podstawowe, jak przewody i ich osprzęt oraz uzbrojenie otworów nie wymagają opakowań i mogą być składowane w zadaszonych pomieszczeniach z wyjątkiem kratek wentylacyjnych, które wymagają opakowań kartonowych i aparatury kontrolno pomiarowej, która wymaga opakowania skrzyniowego i składowania w pomieszczeniach zamkniętych i ogrzewanych. Kanały wentylacyjne należy wykonywać z blachy stalowej ocynkowanej wg PN-EN 1505:2001, PN-EN 1506:2001. Ścianki kanałów prostokątnych pod wpływem różnicy ciśnień w przewodzie i otoczeniu nie mogą uginać się niż 2% długości boku. W celu zwiększenia sztywności ścianek należy stosować kopertowanie albo przynitowanie lub przyspawanie punktowe profili usztywniających. Do prowadzenia powietrza zastosowano kanały prostokątne typ A/I i okrągłe typ B/I z blachy stalowej ocynkowanej, łączenie kanałów na kołnierze z uszczelnieniem z gumy mikroporowatej samoprzylepnej na całej długości kołnierza.

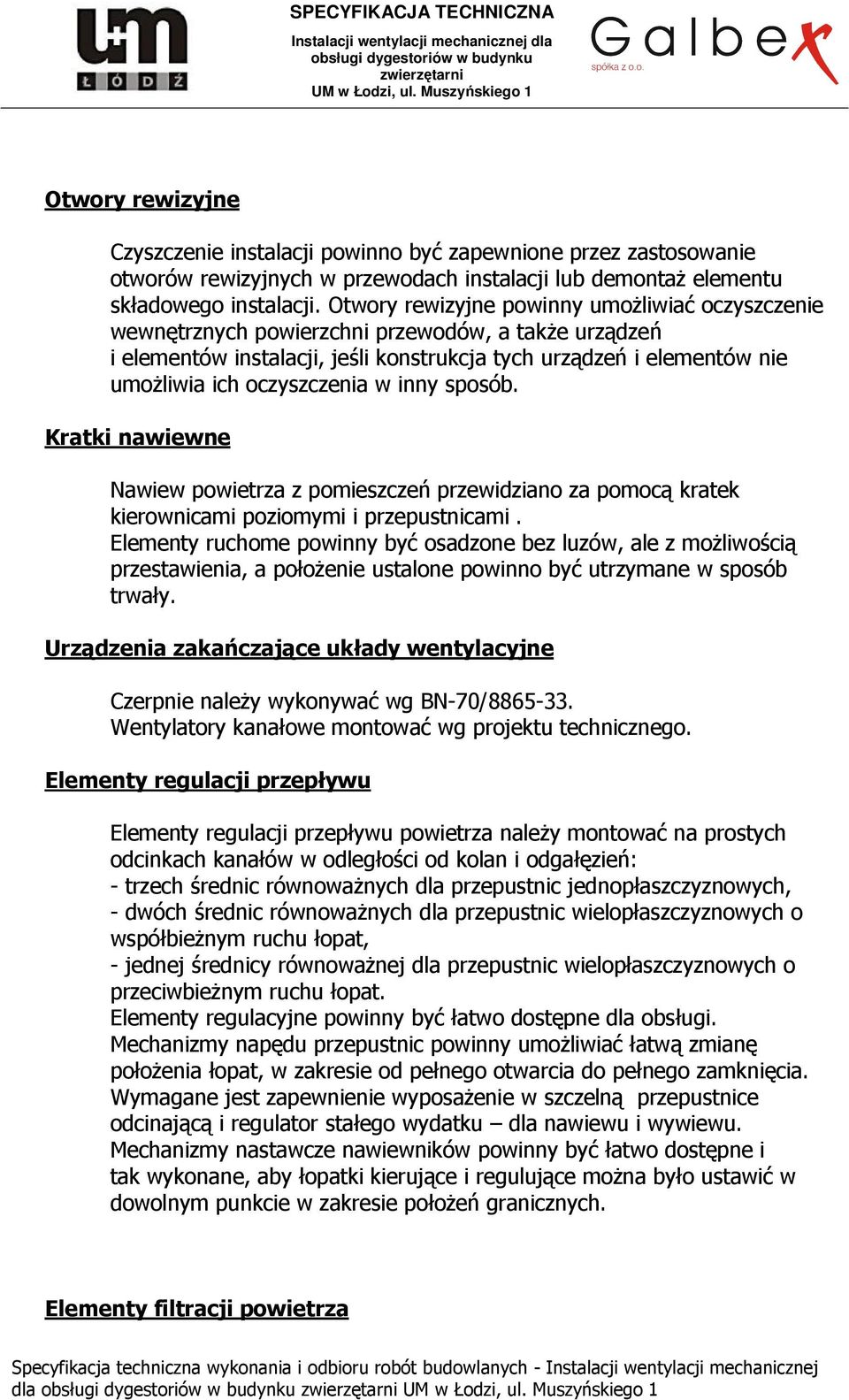

4 Otwory rewizyjne Czyszczenie instalacji powinno być zapewnione przez zastosowanie otworów rewizyjnych w przewodach instalacji lub demontaż elementu składowego instalacji. Otwory rewizyjne powinny umożliwiać oczyszczenie wewnętrznych powierzchni przewodów, a także urządzeń i elementów instalacji, jeśli konstrukcja tych urządzeń i elementów nie umożliwia ich oczyszczenia w inny sposób. Kratki nawiewne Nawiew powietrza z pomieszczeń przewidziano za pomocą kratek kierownicami poziomymi i przepustnicami. Elementy ruchome powinny być osadzone bez luzów, ale z możliwością przestawienia, a położenie ustalone powinno być utrzymane w sposób trwały. Urządzenia zakańczające układy wentylacyjne Czerpnie należy wykonywać wg BN-70/ Wentylatory kanałowe montować wg projektu technicznego. Elementy regulacji przepływu Elementy regulacji przepływu powietrza należy montować na prostych odcinkach kanałów w odległości od kolan i odgałęzień: - trzech średnic równoważnych dla przepustnic jednopłaszczyznowych, - dwóch średnic równoważnych dla przepustnic wielopłaszczyznowych o współbieżnym ruchu łopat, - jednej średnicy równoważnej dla przepustnic wielopłaszczyznowych o przeciwbieżnym ruchu łopat. Elementy regulacyjne powinny być łatwo dostępne dla obsługi. Mechanizmy napędu przepustnic powinny umożliwiać łatwą zmianę położenia łopat, w zakresie od pełnego otwarcia do pełnego zamknięcia. Wymagane jest zapewnienie wyposażenie w szczelną przepustnice odcinającą i regulator stałego wydatku dla nawiewu i wywiewu. Mechanizmy nastawcze nawiewników powinny być łatwo dostępne i tak wykonane, aby łopatki kierujące i regulujące można było ustawić w dowolnym punkcie w zakresie położeń granicznych. Elementy filtracji powietrza

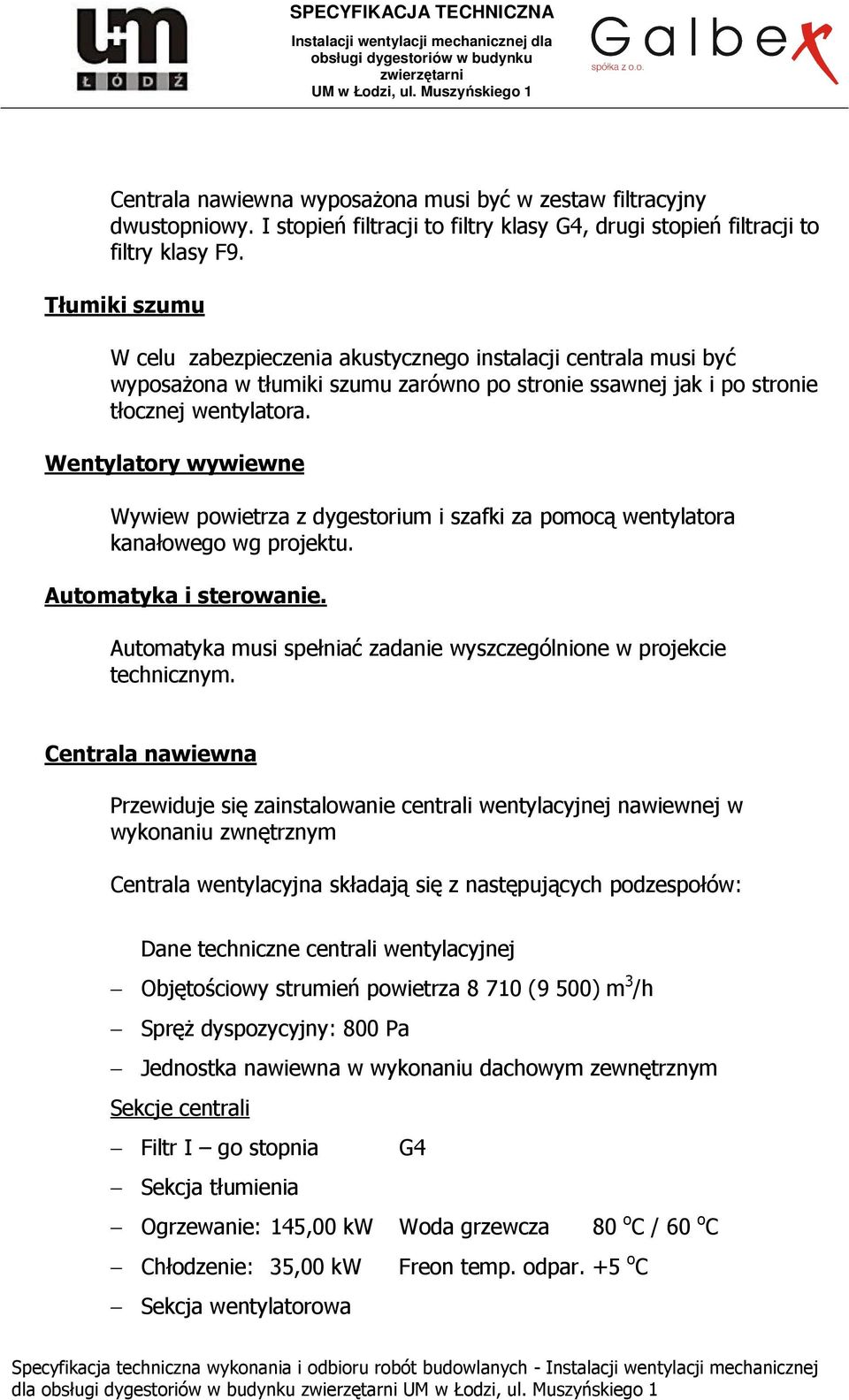

5 Centrala nawiewna wyposażona musi być w zestaw filtracyjny dwustopniowy. I stopień filtracji to filtry klasy G4, drugi stopień filtracji to filtry klasy F9. Tłumiki szumu W celu zabezpieczenia akustycznego instalacji centrala musi być wyposażona w tłumiki szumu zarówno po stronie ssawnej jak i po stronie tłocznej wentylatora. Wentylatory wywiewne Wywiew powietrza z dygestorium i szafki za pomocą wentylatora kanałowego wg projektu. Automatyka i sterowanie. Automatyka musi spełniać zadanie wyszczególnione w projekcie technicznym. Centrala nawiewna Przewiduje się zainstalowanie centrali wentylacyjnej nawiewnej w wykonaniu zwnętrznym Centrala wentylacyjna składają się z następujących podzespołów: Dane techniczne centrali wentylacyjnej Objętościowy strumień powietrza (9 500) m 3 /h Spręż dyspozycyjny: 800 Pa Jednostka nawiewna w wykonaniu dachowym zewnętrznym Sekcje centrali Filtr I go stopnia G4 Sekcja tłumienia Ogrzewanie: 145,00 kw Woda grzewcza 80 o C / 60 o C Chłodzenie: 35,00 kw Freon temp. odpar. +5 o C Sekcja wentylatorowa

6 Sekcja tłumienia wbudowana w część nawiewną Filtr II go stopnia F9 3. SPRZĘT Ogólne wymagania dotyczące sprzętu Sprzęt wykorzystany do wykonania obiektu musi odpowiadać wymaganiom określonym w obowiązujących w Polsce przepisach np. o ruchu drogowym, dozorze technicznym i innych związanych, jak również spełniać wymagania technologiczne wykonania i montażu elementów. 4. TRANSPORT Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej i w terminie przewidzianym umową. 5. WYKONANIE ROBÓT Warunki przystąpienia do robót Dokumentacja techniczna dostarczona przez inwestora, przed jej przekazaniem na budowę powinna być sprawdzona w przedsiębiorstwie wykonawczym, w szczególności pod kątem możliwości technicznych realizacji zgodnie z obowiązującymi przepisami BHP, rodzajem stosowanych materiałów i rozwiązań konstrukcyjnych. Wszelkie uzasadnione zmiany i odstępstwa proponowane przez wykonawcę, powinny być obustronnie uzgodnione w terminie zapewniającym nieprzerwany tok wykonawstwa. Decyzje o zmianach, wprowadzonych w czasie wykonawstwa, powinny być każdorazowo potwierdzone wpisem inspektora nadzoru do dziennika budowy, a w przypadku uznanych przez niego za konieczne również potwierdzone przez autora projektu. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji, a jeżeli dotyczą zmiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia

7 trwałości eksploatacyjnej i winny być uzgodnione z autorem projektu. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnej i użytkowej instalacji, a jeżeli dotyczą zmiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Pomieszczenia, w których mają być zawieszone lub ustawione kanały, wentylatory itp. powinny być otynkowane i pobiałkowane po osadzeniu wsporników. Otwory w przegrodach budowlanych przeznaczonych do osadzania w nich lub przeprowadzania urządzeń wentylacyjnych (czerpnie, wyrzutnie, kanały itp.) powinny być o 50 mm większe niż odpowiednie wymiary urządzenia. Wewnętrzne powierzchnie otworów powinny być gładkie i otynkowane. Otwory w ścianach konstrukcyjnych, a przy wymiarach większych również i w ścianach działowych, powinny być tak wykonane, aby obciążenia ścian nie były przenoszone na przewody i elementy urządzenia. W przypadku, gdy wymiary przejść przez przegrody budowlane (okna, drzwi) są za małe do przetransportowania urządzeń wentylacyjnych na miejsce ich zamontowania, w czasie wykonywania robót budowlanych należy pozostawić otwory szerokości większej o 60 cm i wysokości większej o 50 cm od odpowiednich wymiarów urządzenia. Jeżeli po zamontowaniu urządzeń wentylacyjnych wykonywane są dalsze roboty budowlano montażowe i wykończeniowe mogące spowodować uszkodzenie urządzeń wentylacyjnych, należy urządzenia odpowiednio zabezpieczyć. Montaż urządzeń prowadzących powietrze Mocowanie kanałów Szczelność przewodów wentylacyjnych powinna odpowiadać wymaganiom normy PNB Połączenia przewodów wentylacyjnych z blachy powinny odpowiadać wymaganiom normy PN-B Materiał podpór i podwieszeń powinna charakteryzować odpowiednia odporność na korozję w miejscu zamontowania. Metoda podparcia lub podwieszenia przewodów powinna być odpowiednia do materiału konstrukcji budowlanej w miejscu zamocowania. Kanały należy mocować na podwieszeniach lub podporach osadzonych w ścianach. Przewody wentylacyjne powinny być zamocowane do przegród budynków w odległości umożliwiającej szczelne wykonanie połączeń poprzecznych. W przypadku połączeń kołnierzowych odległość ta powinna wynosić co najmniej 100 mm. Rozmieszczenie podparć powinno być takie, aby ugięcie kanału pomiędzy sąsiednimi punktami zamocowania nie przekraczało 2 cm. Konstrukcja podpory lub

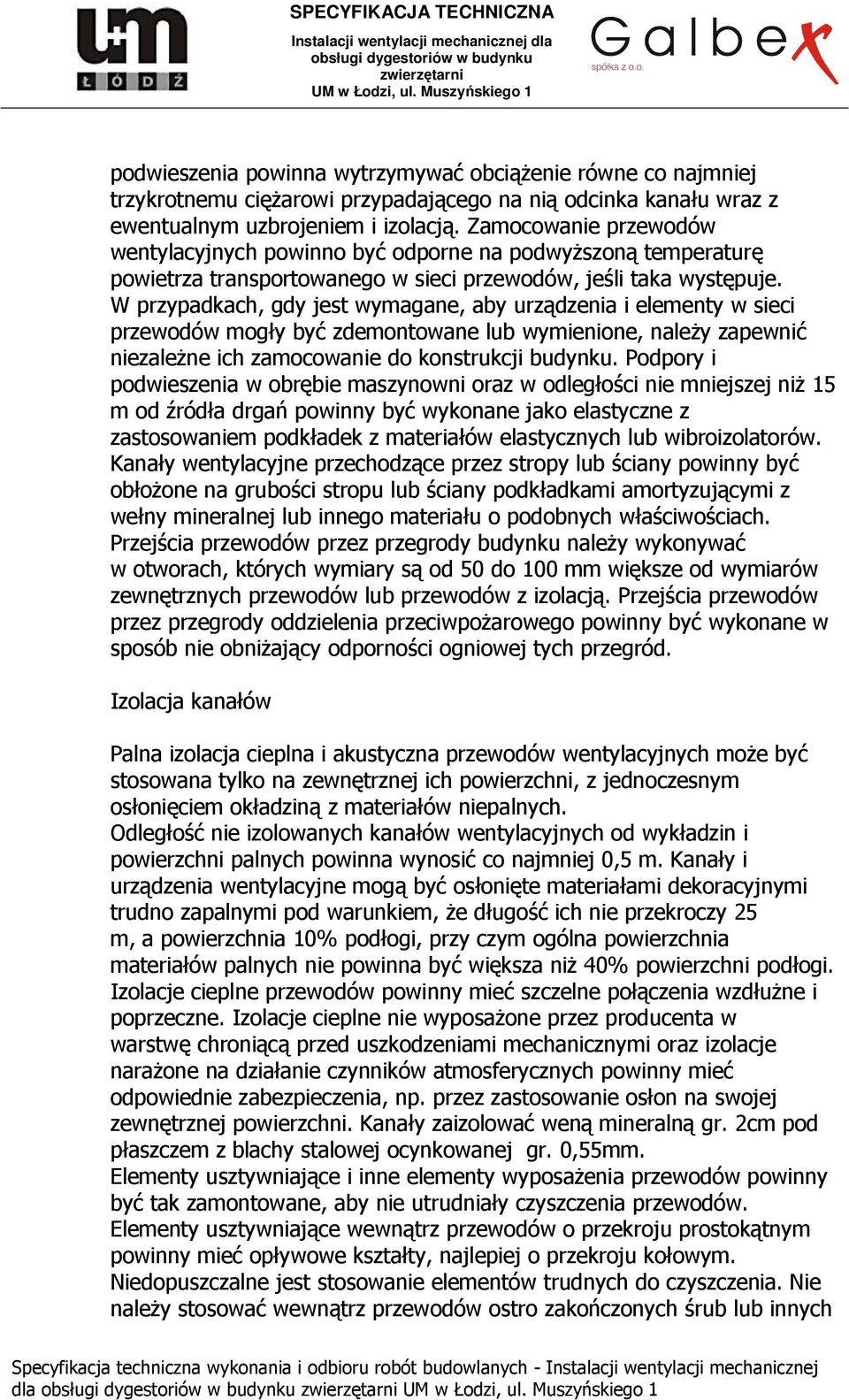

8 podwieszenia powinna wytrzymywać obciążenie równe co najmniej trzykrotnemu ciężarowi przypadającego na nią odcinka kanału wraz z ewentualnym uzbrojeniem i izolacją. Zamocowanie przewodów wentylacyjnych powinno być odporne na podwyższoną temperaturę powietrza transportowanego w sieci przewodów, jeśli taka występuje. W przypadkach, gdy jest wymagane, aby urządzenia i elementy w sieci przewodów mogły być zdemontowane lub wymienione, należy zapewnić niezależne ich zamocowanie do konstrukcji budynku. Podpory i podwieszenia w obrębie maszynowni oraz w odległości nie mniejszej niż 15 m od źródła drgań powinny być wykonane jako elastyczne z zastosowaniem podkładek z materiałów elastycznych lub wibroizolatorów. Kanały wentylacyjne przechodzące przez stropy lub ściany powinny być obłożone na grubości stropu lub ściany podkładkami amortyzującymi z wełny mineralnej lub innego materiału o podobnych właściwościach. Przejścia przewodów przez przegrody budynku należy wykonywać w otworach, których wymiary są od 50 do 100 mm większe od wymiarów zewnętrznych przewodów lub przewodów z izolacją. Przejścia przewodów przez przegrody oddzielenia przeciwpożarowego powinny być wykonane w sposób nie obniżający odporności ogniowej tych przegród. Izolacja kanałów Palna izolacja cieplna i akustyczna przewodów wentylacyjnych może być stosowana tylko na zewnętrznej ich powierzchni, z jednoczesnym osłonięciem okładziną z materiałów niepalnych. Odległość nie izolowanych kanałów wentylacyjnych od wykładzin i powierzchni palnych powinna wynosić co najmniej 0,5 m. Kanały i urządzenia wentylacyjne mogą być osłonięte materiałami dekoracyjnymi trudno zapalnymi pod warunkiem, że długość ich nie przekroczy 25 m, a powierzchnia 10% podłogi, przy czym ogólna powierzchnia materiałów palnych nie powinna być większa niż 40% powierzchni podłogi. Izolacje cieplne przewodów powinny mieć szczelne połączenia wzdłużne i poprzeczne. Izolacje cieplne nie wyposażone przez producenta w warstwę chroniącą przed uszkodzeniami mechanicznymi oraz izolacje narażone na działanie czynników atmosferycznych powinny mieć odpowiednie zabezpieczenia, np. przez zastosowanie osłon na swojej zewnętrznej powierzchni. Kanały zaizolować weną mineralną gr. 2cm pod płaszczem z blachy stalowej ocynkowanej gr. 0,55mm. Elementy usztywniające i inne elementy wyposażenia przewodów powinny być tak zamontowane, aby nie utrudniały czyszczenia przewodów. Elementy usztywniające wewnątrz przewodów o przekroju prostokątnym powinny mieć opływowe kształty, najlepiej o przekroju kołowym. Niedopuszczalne jest stosowanie elementów trudnych do czyszczenia. Nie należy stosować wewnątrz przewodów ostro zakończonych śrub lub innych

9 elementów, które mogą powodować zagrożenie dla zdrowia lub uszkodzenie urządzeń czyszczących. Otwory rewizyjne i elementy usztywniające kanały Wykonanie otworów rewizyjnych nie powinno obniżać wytrzymałości i szczelności przewodów, jak również własności cieplnych, akustycznych i przeciwpożarowych. Nie dopuszcza się ostrych krawędzi w otworach rewizyjnych, pokrywach otworów i drzwiach rewizyjnych. Pokrywy otworów rewizyjnych i drzwi rewizyjne urządzeń powinny się łatwo otwierać. W przewodach o przekroju kołowym o średnicy nominalnej mniejszej niż 200 mm należy stosować zdejmowane zaślepki lub trójniki z zaślepkami do czyszczenia. W przypadku przewodów o większych średnicach należy stosować trójniki o minimalnej średnicy 200 mm, lub otwory rewizyjne. Należy zapewnić dostęp w celu czyszczenia do następujących, zamontowanych w przewodach urządzeń: a) przepustnice (z dwóch stron); b) klapy pożarowe (z jednej strony); c) nagrzewnice i chłodnice (z dwóch stron); d) tłumiki hałasu o przekroju kołowym (z jednej strony); e) tłumiki hałasu o przekroju prostokątnym (z dwóch stron); f) filtry (z dwóch stron); g) wentylatory przewodowe (z dwóch stron); h) urządzenia do odzyskiwania ciepła (z dwóch stron); i) urządzenia do automatycznej regulacji strumienia przepływu (z dwóch stron). Powyższe wymaganie nie dotyczy urządzeń, które można łatwo zdemontować w celu oczyszczenia (z wyjątkiem klap pożarowych, nagrzewnic i chłodnic). Jeżeli projekt nie przewiduje inaczej, między otworami rewizyjnymi nie powinny być zamontowane więcej niż dwa kolana lub łuki o kącie większym niż 45, a w przewodach poziomych odległość między otworami rewizyjnymi nie powinna być większa niż 10 m. Elementy usztywniające i inne elementy wyposażenia przewodów powinny być tak zamontowane, aby nie utrudniały czyszczenia przewodów. Elementy usztywniające wewnątrz przewodów o przekroju prostokątnym powinny mieć opływowe kształty, najlepiej o przekroju kołowym. Niedopuszczalne jest stosowanie elementów trudnych do czyszczenia. Nie należy stosować wewnątrz przewodów ostro zakończonych śrub lub innych elementów, które mogą powodować zagrożenie dla zdrowia lub uszkodzenie urządzeń czyszczących.

10 Montaż urządzeń wprowadzających powietrze w ruch Urządzenia przewidziane do zamontowania powinny mieć trwale przymocowaną tabliczkę znamionową podającą nazwę producenta, charakterystykę techniczną urządzenia, numer kolejny wyrobu i znak kontroli technicznej. Urządzenie wentylacyjne powinno być zamontowane tak, aby zapewniony był do nich dostęp ze względów technologiczno eksploatacyjnych. Sposób zamocowania urządzeń powinien zabezpieczać przed przenoszeniem ich drgań na konstrukcję budynku (przez stosowanie fundamentów, płyt amortyzacyjnych, amortyzatorów sprężynowych, amortyzatorów gumowych itp.) oraz na instalacje przez stosowanie łączników elastycznych. Połączenia z kanałami wentylacyjnymi powinny być wykonane za pomocą elastycznych króćców amortyzujących o długości mm. Montaż tłumików hałasu W celu zabezpieczenia pomieszczeń przed hałasem związanym z pracą wentylatorów przewidziano na kanale nawiewnym tłumik szumów wg dokumentacji. Na kanałach wywiewnych tłumik wg dokumentacji. 6. OBMIAR ROBÓT Jednostką obmiarową dla instalacji wentylacyjnych są: - m2 dla robót związanych z kanałami, - szt. dla elementów i urządzeń. 7. BADANIA - Przed przystąpieniem do badań urządzeń wentylacyjnych należy dokonać przeglądu zamontowanych urządzeń i stwierdzić ich zgodność z projektem. - Przed uruchomieniem urządzeń wentylacyjnych należy sprawdzić działanie i ustawienie przepustnic oraz kratek nawiewnych i wywiewnych, otworzyć dopływ czynnika grzejnego i uruchomić aparaturę automatycznej regulacji. - Próbny ruch urządzeń powinien trwać nieprzerwanie przez 72 godziny. W czasie ruchu próbnego urządzeń należy kontrolować: - prawidłowość działania silników elektrycznych,

11 - prawidłowość pracy aparatury automatycznej regulacji. W czasie próbnego ruchu należy wykonać regulację oraz pomiary rządzeń. Regulacja urządzeń wentylacyjnych powinna obejmować: - pomiary wstępne przed regulacją, - regulację sieci oraz elementów zakańczających, - sprawdzenie wydajności oraz sprężu wentylatorów, - sprawdzenie liczby obrotów wentylatorów, - regulację mocy cieplnej nagrzewnicy, - regulację układów automatycznego sterowania, - sprawdzenie temperatury powietrza nawiewanego i wywiewanego, - sprawdzenie wydajności powietrza na kratkach wentylacyjnych, - sprawdzenie osiąganego natężenia hałasu w pomieszczeniach, Należy wykonać przeszkolenie służb eksploatacyjnych, jeśli istnieją. - Po zakończeniu próbnego ruchu urządzeń wentylacyjnych należy wykonać sprawozdanie z pomiarów i regulacji z naniesieniem rzeczywistych wydajności na schemat instalacji. Wyniki badań i pomiarów powinny być podpisane przez kierownika robót i inspektora nadzoru inwestorskiego. Pozytywna ocena prób i uruchomienia stanowi podstawę do podjęcia pracy przez komisję odbioru technicznego urządzeń. 8. ODBIÓR ROBÓT Wymagania i badania przy odbiorze urządzeń wentylacyjnych określa PN- 78/B-10440, oraz PrPN EN Celem sprawdzenia kompletności wykonanych prac jest wykazanie, że w pełni wykonano wszystkie prace związane z montażem instalacji oraz stwierdzenie zgodności ich wykonania z projektem oraz z obowiązującymi przepisami i zasadami technicznymi. W ramach tego etapu - prac odbiorowych należy przeprowadzić następujące działania: a) Porównanie wszystkich elementów wykonanej instalacji ze specyfikacją projektową, zarówno w zakresie materiałów, jak i ilości oraz, jeśli jest to konieczne, w zakresie właściwości i części zamiennych; b) Sprawdzenie zgodności wykonania instalacji z obowiązującymi przepisami oraz z zasadami technicznymi; c) Sprawdzenie dostępności dla obsługi instalacji ze względu na działanie, czyszczenie i konserwację; d) Sprawdzenie czystości instalacji; e) Sprawdzenie kompletności dokumentów niezbędnych do eksploatacji instalacji. Odbiory międzyoperacyjne

12 Odbiory międzyoperacyjne są elementem kontroli jakości wykonania robót poprzedzających. Odbiorowi międzyoperacyjnemu podlegają następujące elementy robót: - odcinki kanałów, dla których wymagana jest próba szczelności, a mianowicie odcinki kanałów przewidzianych do obudowania, kanały murowane oraz ich połączenia z innymi elementami, pozostałe kanały w zakresie podanym w projekcie lub uzgodnionym pomiędzy stroną wykonującą i odbierającą, - otwory w ścianach, stropach i dachu, - miejsca, w których mają być ustawione lub zawieszone centrale wentylacyjne,zespoły grzewczo wentylacyjne, aparaty nawilżające itp. Odbiór końcowy Po zakończeniu prób należy dokonać komisyjnego odbioru końcowego. W skład komisji wchodzi kierownik robót montażowych oraz przedstawiciele generalnego wykonawcy, inwestora i użytkownika. W przypadkach szczególnych w skład komisji wchodzą również: - przedstawiciel nadzoru sanitarno-epidemiologicznego, jeżeli wykonane urządzenia podlegają takiemu nadzorowi lub mają służyć zapewnieniu warunków bezpieczeństwa i ochrony pracowników, - przedstawiciel Urzędu Nadzoru Technicznego, jeżeli przepisy wymagają obecności, Przy odbiorze końcowym należy przedstawić komisji następujące dokumenty: - dokumentację techniczną powykonawczą z naniesionymi ewentualnymi zmianami dokonanymi w czasie budowy, - dziennik budowy i książkę obmiarów, - protokoły odbiorów częściowych na roboty zanikające, - protokoły wykonanych prób i badań, - świadectwa jakości, wydane przez dostawców urządzeń i materiałów podlegających odbiorom technicznym (zbiorniki ciśnieniowe, rury odbiorowe itp.), a także niezbędne decyzje o dopuszczeniu do stosowania w budownictwie, instrukcje obsługi. Przy odbiorze końcowym należy sprawdzić: - zgodność wykonania z projektem technicznym oraz z ewentualnym zapisem w dzienniku budowy dotyczącymi zmian i odstępstw od dokumentacji technicznej, - zgodność wykonania z WTWiO, a w przypadku odstępstw uzasadnienie konieczności odstępstwa wprowadzonego do dziennika budowy i potwierdzonego przez inspektora nadzoru.

13 9. Podstawa płatności Cena jednostki obmiarowej Cena 1 m wykonanej i odebranej instalacji obejmuje: - dostawę materiałów; - wykonanie robót przygotowawczych; - ułożenie przewodów; - próby szczelności; - izolacje cieplną - pomiary i badania. Cena 1 szt. wykonanego i odebranego przyboru /nawiewnik, wentylator/: - roboty przygotowawcze - zakup i dostawa materiałów - montaż i uruchomienie 10. Wykaz przepisów Normy PN-EN 1505:2001 Wentylacja budynków - Przewody proste i kształtki wentylacyjne z blachy o przekroju kołowym - Wymiary PN-EN 1506:2001 Wentylacja budynków - Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym - Wymiary PN-B-01411:1999 Wentylacja i klimatyzacja Terminologia PN-B-03434:1999 Wentylacja - Przewody wentylacyjne - Podstawowe wymagania i badania PN-B-76001:1996 Wentylacja - Przewody wentylacyjne - Szczelność. Wymagania i badania PN-B-76002:1976 Wentylacja - Połączenia urządzeń, przewodów i kształtek wentylacyjnych blaszanych PN-EN 1751:2001 Wentylacja budynków - Urządzenia wentylacyjne końcowe - Badania aerodynamiczne przepustnic regulacyjnych i zamykających PN-EN 1886:2001 Wentylacja budynków - Centrale wentylacyjne i klimatyzacyjne - Właściwości mechaniczne ENV 12097: 1997 Wentylacja budynków - Sieć przewodów - Wymagania dotyczące części składowych sieci przewodów ułatwiające konserwację sieci przewodów PrPN-EN Wentylacja budynków - Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji PrEN Wentylacja budynków - Podwieszenia i podpory przewodów - Wymagania wytrzymałościowe

14 PN-78/B Urządzenia wentylacyjne. Wymagania i badania przy odbiorze. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania. BN-65/ Wentylacja. Przepustnice wielopłaszczyznowe. BN-65/ Wentylacja. Kształtki wentylacyjne blaszane. BN-65/ Wentylacja. Przewody wentylacyjne blaszane. BN-70/ Wentylacja. Czerpnie powietrza dachowe i ścienne. BN-68/ Wentylacja. Podstawy dachowe. PN-92/B Instalacje wodociągowe - Wymagania w projektowaniu PN-B-01706:1999/ Az1 Instalacje wodociągowe - Wymagania w projektowaniu (Zmiana Az1) PN-92/B Instalacje kanalizacyjne - Wymagania w projektowaniu Inne przepisy Ustawa Prawo budowlane z dnia 7 lipca 1994 r (Dz.U. Nr 106/00 póz. 1126, Nr 109/00 póz. 1157, Nr 120/00 póz. 1268, Nr 5/01 póz. 42, Nr 100/01 póz. 1085, Nr 110/01 póz. 1190, Nr 115/01 póz. 1229, Nr 129/01 póz. 1439, Nr 154/01 póz. 1800, Nr 74/02 póz. 676). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75/02 póz. 690 z późniejszymi zmianami). Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 10 listopada 2006 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz.U. Nr 213 poz. 1568). Warunki techniczne wykonania i odbioru instalacji wentylacyjnych. COBRTI INSTAL Zeszyt 5:2002r. Rozporządzenie Ministra Infrastruktury z dnia r ( DZ. U. 47/20033 ) w sprawie BHP przy wykonywaniu robót budowlanych. Rozporządzenie MP i PS z dnia 26 września 1997r w sprawie ogólnych przepisów BHP (Dz. U. 129/97)- jedn. tekst DzU. Nr 169 poz z 2003r Rozporządzenie Ministra Rolnictwa i Rozwoju Wsi z dn. 10 marca 2006 r. w sprawie szczegółowych warunków utrzymania zwierząt laboratoryjnych w jednostkach hodowlanych i u dostawców (Dz. U. nr 50 poz 368)
