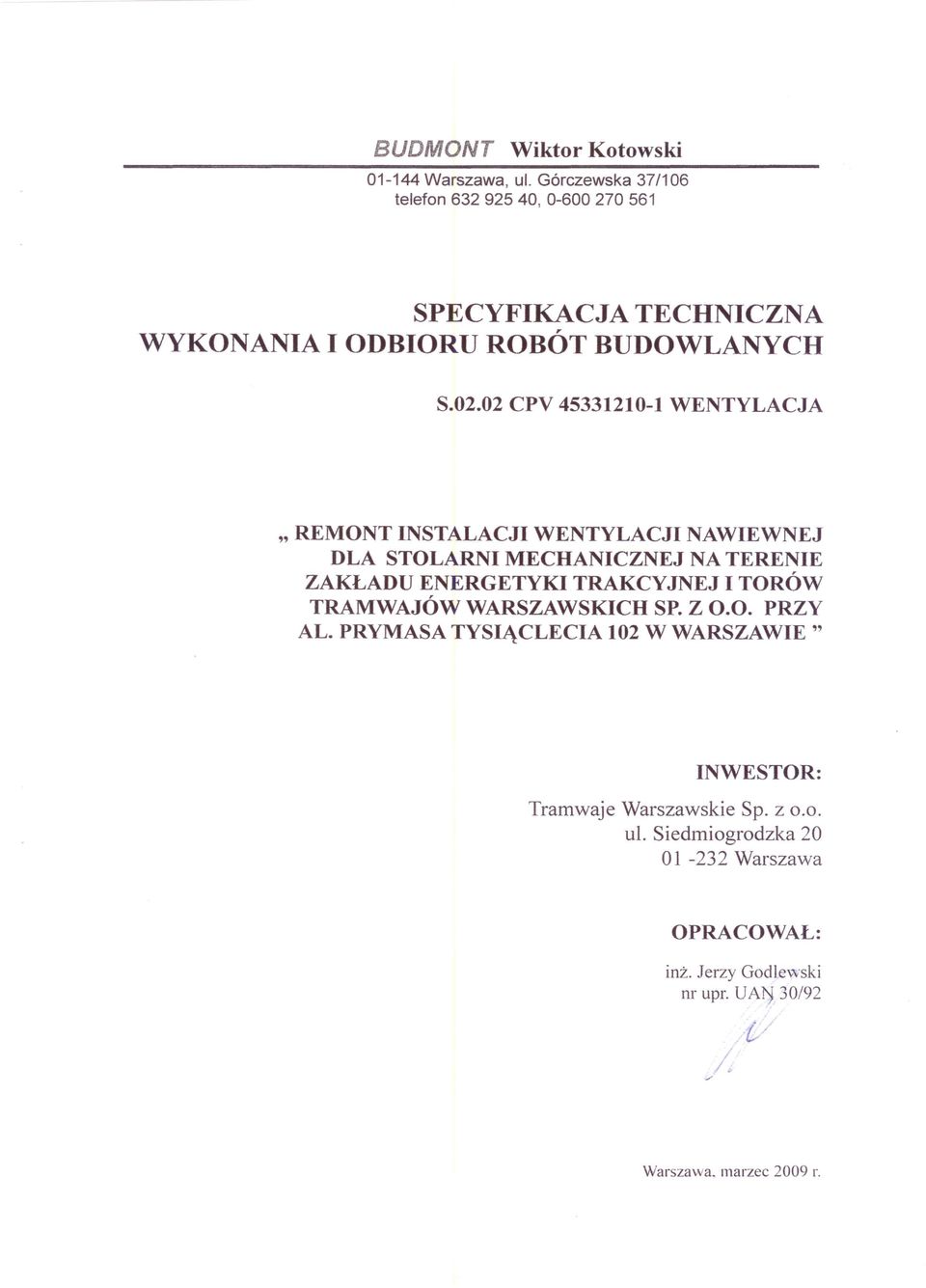

1 BUDMONT Wiktor Kotowski Warszawa, ul. Górczewska 37/106 telefon , SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH S CPV WENTYLACJA " REMONT INSTALACJI WENTYLACJI NAWIEWNEJ DLA STOLARNI MECHANICZNEJ NA TERENIE ZAKŁADU ENERGETYKI TRAKCYJNEJ I TORÓW TRAMWAJÓW WARSZAWSKICH SP. Z 0.0. PRZY AL. PRYMASA TYSIĄCLECIA 102 W WARSZAWIE" INWESTOR: Tramwaje Warszawskie Sp. z 0.0. ul. Siedmiogrodzka 20 Ol -232 Warszawa OPRACOWAŁ: inż. Jerzy Godlewski nr upr. UA~ 30/92 {,,/ Warszawa. marzec 2009 r.

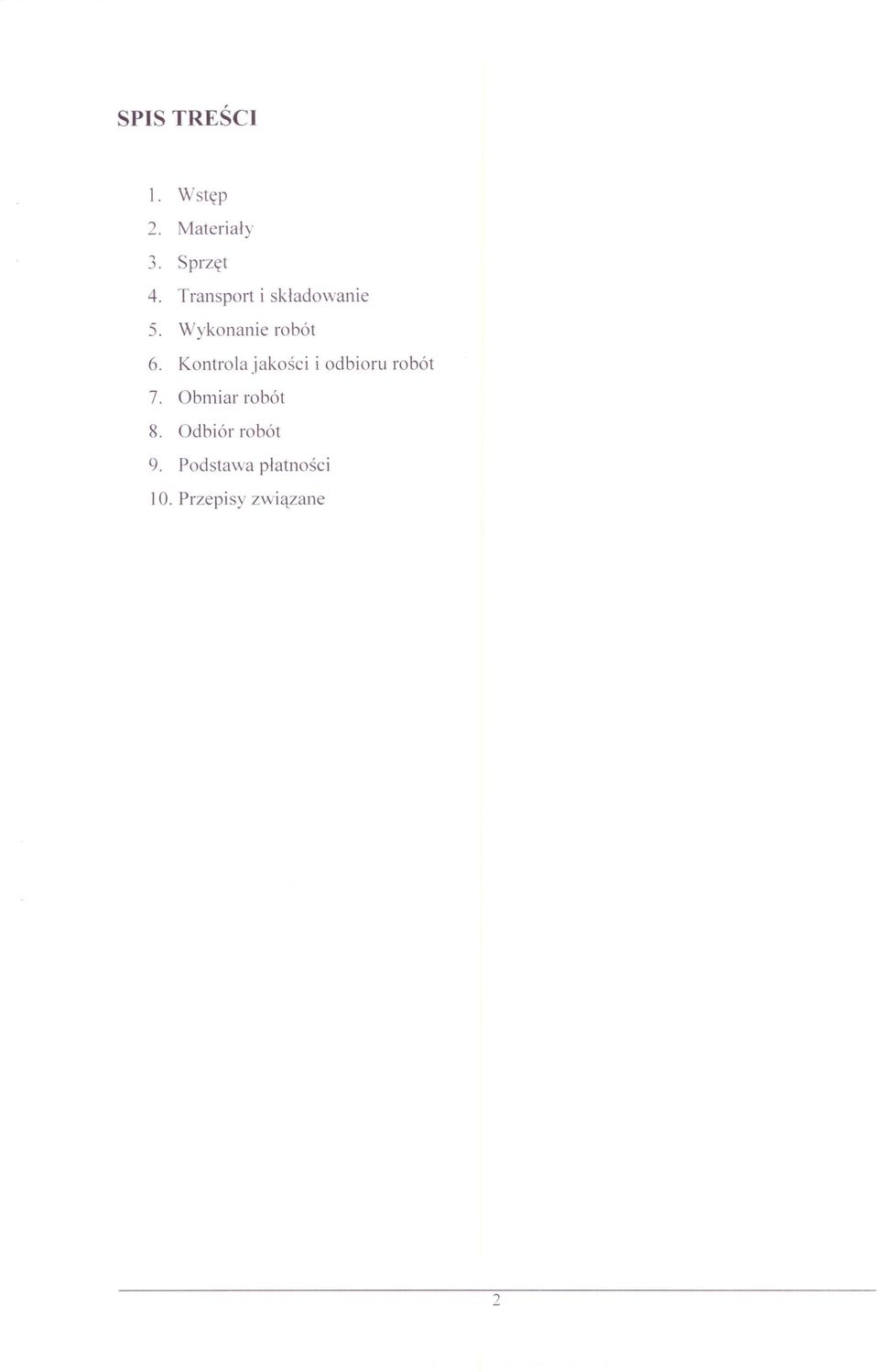

2 SPIS TREŚCI 1. Wstęp 2. Materiały -, Sprzęt -'o 4. Transport i składowanie 5. Wykonanie robót 6. Kontrola jakości i odbioru robót 7. Obmiar robót 8. Odbiór robót 9. Podstawa płatności 10. Przepisy związane 2

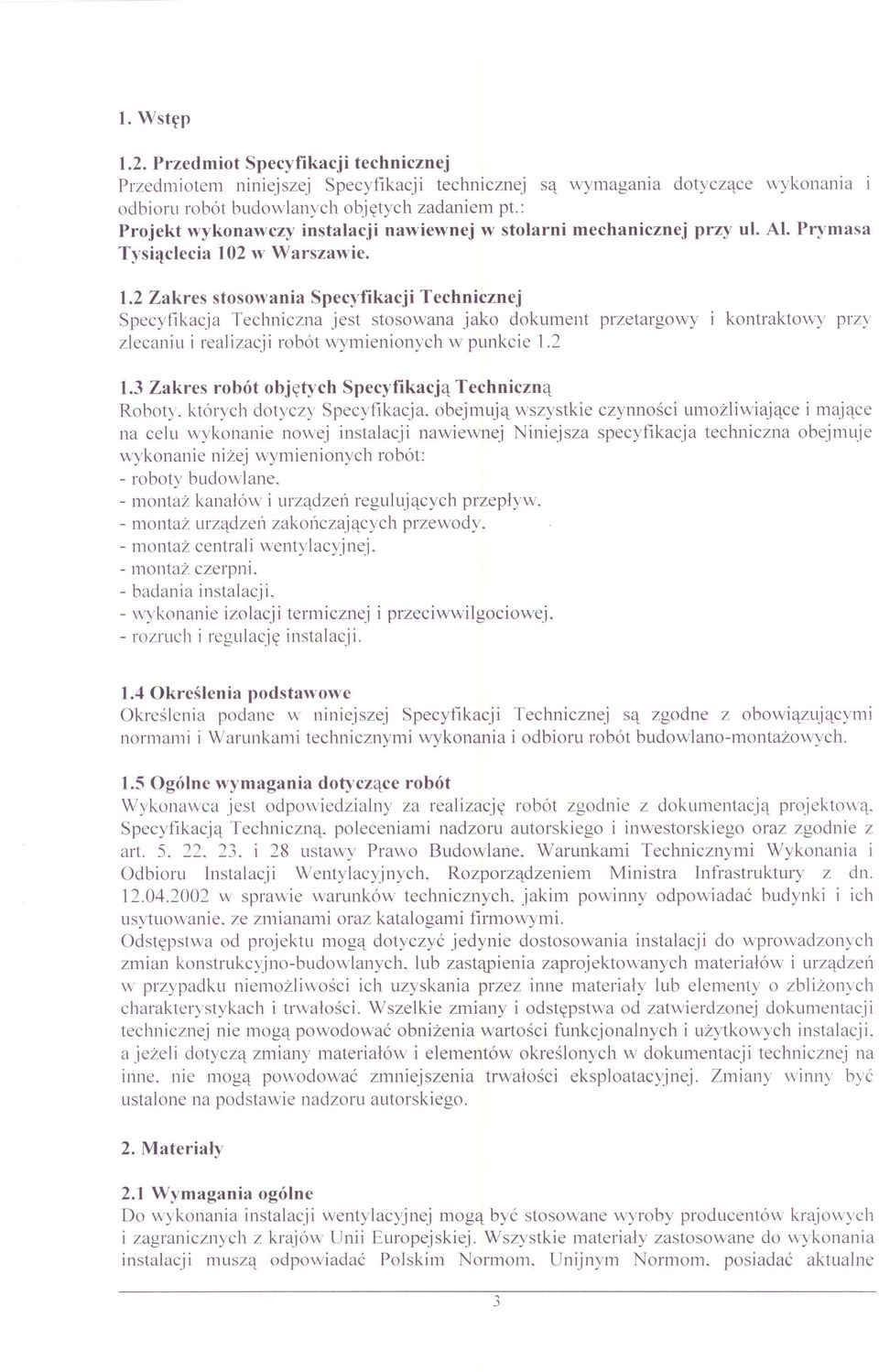

3 1. Wstęp 1.2. Przedmiot Specyfikacji technicznej Przedmiotem niniejszej Specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót budowlanych objętych zadaniem pt.: Projekt wykonawczy instalacji nawiewnej w stolarni mechanicznej przy ul. Al. Prymasa Tysiąclecia 102 w Warszawie. 1.2 Zakres stosowania Specyfikacji Technicznej Specyfikacja Techniczna jest stosowana jako dokument przetargowy kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną Roboty. których dotyczy Specyfikacja. obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej instalacji nawiewnej Niniejsza specyfikacja techniczna obejmuje wykonanie niżej wymienionych robót: - roboty budowlane. - montaż kanalów i urządzeń regulujących przepływ. - montaż urządzeń zakończających przewody. - montaż centrali wentylacyjnej. - montaż czerpni. - badania instalacji. - wykonanie izolacji termicznej i przeciwwilgociowej. - rozruch i regulację instalacji. 1.4 Określenia podstawowe Określenia podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi normami i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. 1.5 Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową. Specyfikacją Techniczną. poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art i 28 ustawy Prawo Budowlane. Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych. Rozporządzeniem Ministra Infrastruktury z dn w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie. ze zmianami oraz katalogami firmowymi, Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych. lub zastąpienia zaprojektowanych materiałów i urządzeń w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji. a jeżeli dotyczą zmiany materiałów i elementów określonych w dokumentacji technicznej na inne. nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Zmiany winny być ustalone na podstawie nadzoru autorskiego. 2. Materiały 2.1 Wymagania ogólne Do wykonania instalacji wentylacyjnej mogą być stosowane wyroby producentów krajowych i zagranicznych z krajów Unii Europejskiej. Wszystkie materiały zastosowane do wykonania instalacji muszą odpowiadać Polskim Normom. Unijnym Normom. posiadać aktualne 3

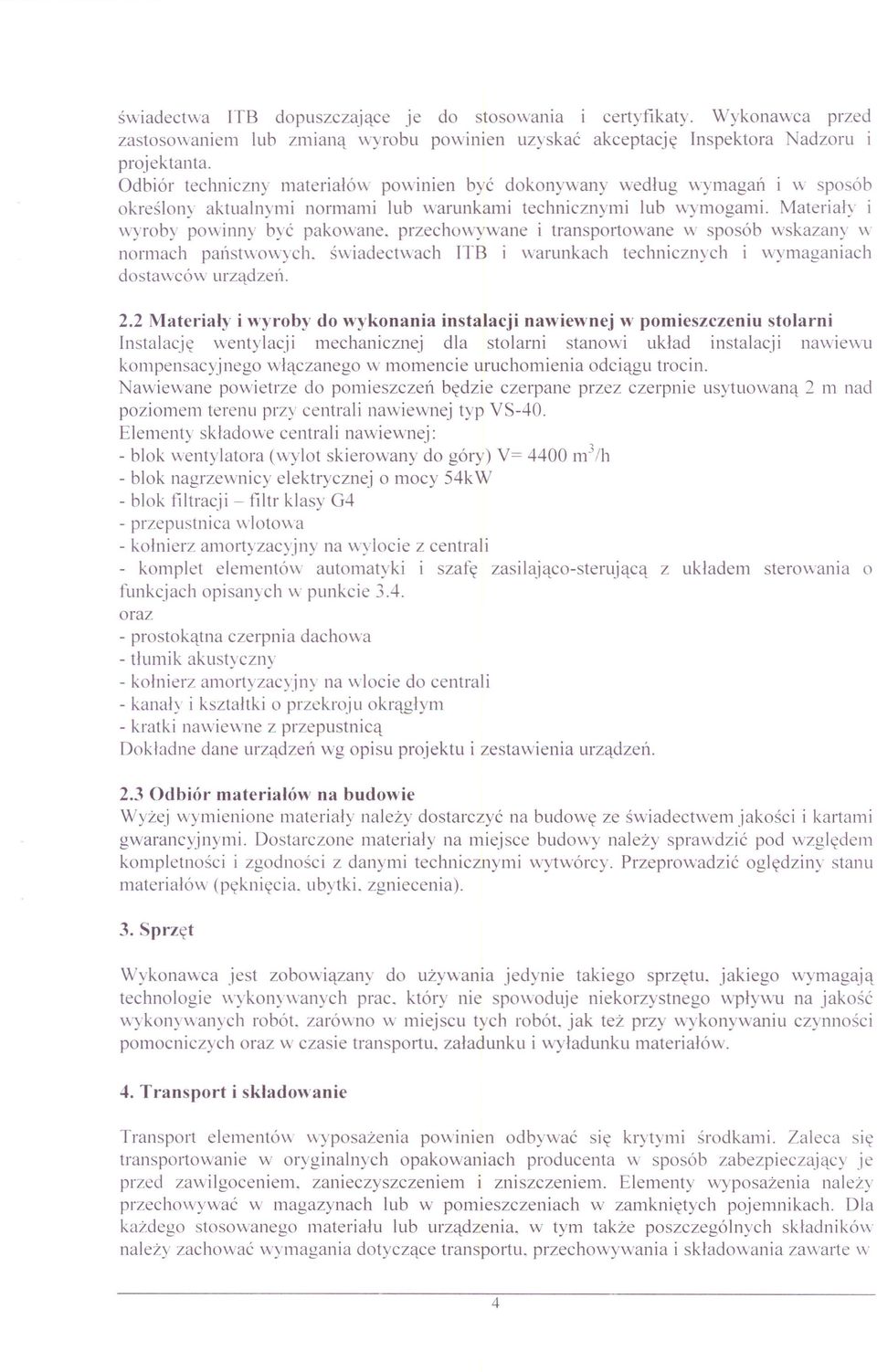

4 świadectwa [TB dopuszczające je do stosowania i certyfikaty. Wykonawca przed zastosowaniem lub zmianą wyrobu powinien uzyskać akceptację Inspektora adzoru i projektanta. Odbiór techniczny materiałów powinien być dokonywany według wyrnagan l w sposób określony aktualnymi normami lub warunkami technicznymi lub wymogami. Materiały i wyroby powinny być pakowane. przechov..ywane i transportowane w sposób wskazany w normach państwowych. świadectwach!tb i warunkach technicznych i wyrnaganiach dostawców urządzeń. 2.2 Materiały i wyroby do wykonania instalacji nawiewnej w pomieszczeniu stolarni Instalację wentylacji mechanicznej dla stolarni stanowi układ instalacji nawiewu kompensacyjnego włączanego w momencie uruchomienia odciągu trocin. Nawiewane powietrze do pomieszczeń będzie czerpane przez czerpnie usytuowaną 2 m nad poziomem terenu przy centrali nawiewnej typ VS-40. Elementy składowe centrali nawiewnej: - blok wentylatora (wylot skierowany do góry) V= 4400 m 3 /h - blok nagrzewnicy elektrycznej o mocy 54kW - blok filtracji - filtr kłasy G4 - przepustnica wlotowa - kołnierz amortyzacyjny na wylocie z centrali - komplet elementów automatyki i szafę zasilająco-sterującą z układem sterowania o funkcjach opisanych "". punkcie 3.4. oraz - prostokątna czerpnia dachowa - tłumik akustyczny - kołnierz amortyzacyj n) na w locie do centrałi - kanały i kształtki o przekroju okrągłym - kratki nawiewne z przepustnicą Dokładne dane urządzeń wg opisu projektu i zestawienia urządzeń. 2.3 Odbiór materiałów na budowie Wyżej wymienione materiały należy dostarczyć na budowę ze świadectwem jakości i kartami gwarancyjnymi. Dostarczone materiały na miejsce budowy należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów (pęknięcia. ubytki. zgniecenia). 3. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu. jakiego wymagają technologie wykonywanych prac. który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. zarówno w miejscu tych robót. jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu. załadunku i wyładunku materiałów. 4. Transport i składowanie Transport elementów wyposażenia powimen odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta w sposób zabezpieczający je przed zawilgoceniem. zanieczyszczeniem i zniszczeniem. Elementy wyposażenia należy przechowywać w magazynach lub w pomieszczeniach w zamkniętych pojemnikach. Dla każdego stosowanego materiału lub urządzenia. w tym także poszczególnych składników należy zachować wymagania dotyczące transportu. przechowywania i składowania zawarte \ V 4

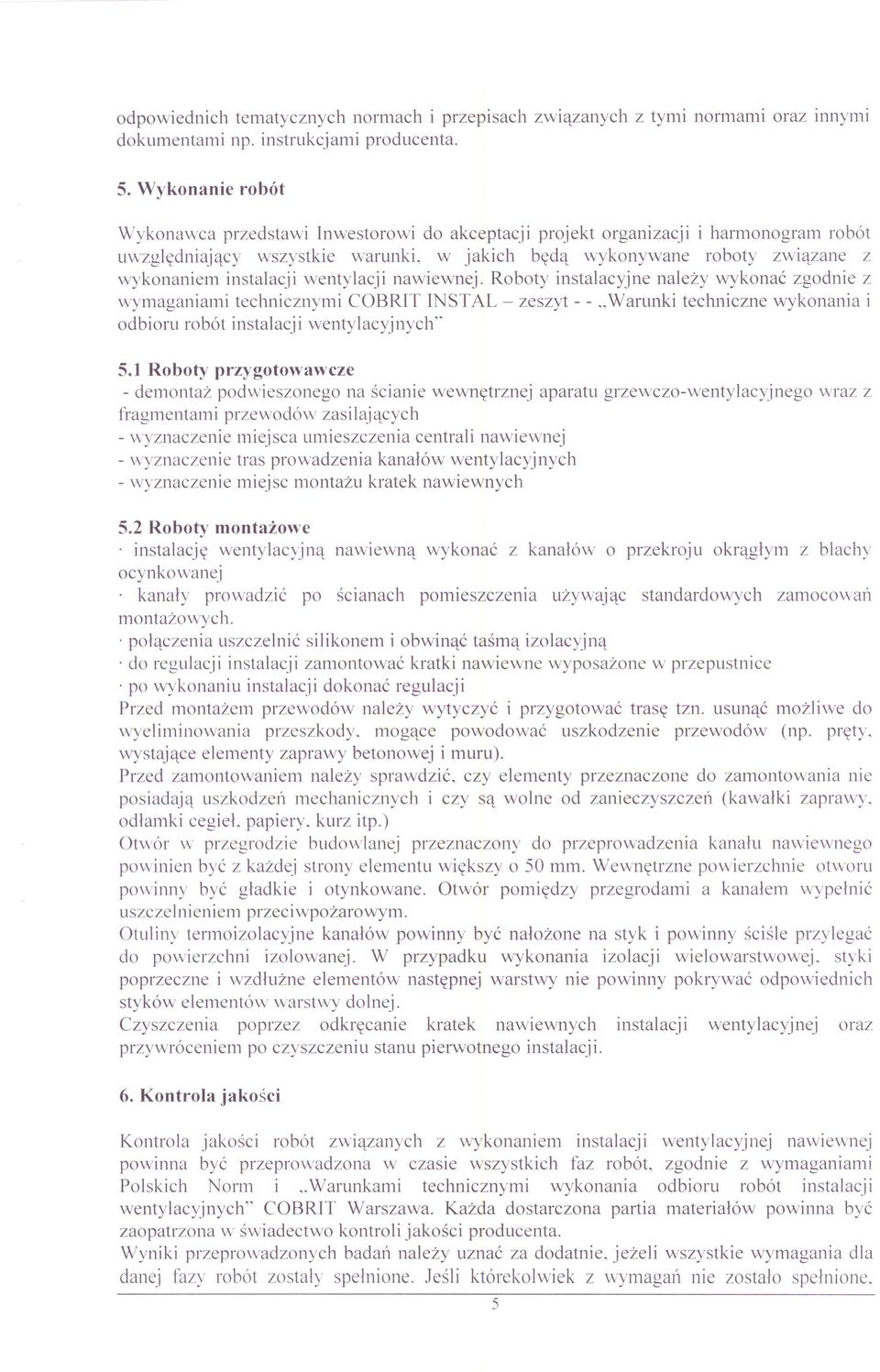

5 odpowiednich tematycznych normach i przepisach związanych z tymi normami oraz innymi dokumentami np. instrukcjami producenta. 5. Wykonanie robót Wykonawca przedstawi Inwestorowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki. w jakich będą wykonywane roboty związane z wykonaniem instalacji wentylacji nawiewnej. Roboty instalacyjne należy wykonać zgodnie z wymaganiami technicznymi COBRIT INSTAL - zeszyt - -..Warunki techniczne wykonania i odbioru robót instalacji wentylacyjnych" 5.1 Roboty przygotowawcze - demontaż podwieszonego na ścianie wewnętrznej aparatu grzewczo-wentylacyjnego wraz z fragmentami przewodów' zasilających - wyznaczenie miejsca umieszczenia centrali nawiewnej - wyznaczenie tras prowadzenia kanałów wentylacyjnych - wyznaczenie miejsc montażu kratek nawiewnych 5.2 Roboty montażowe instalację wentylacyjną nawiewną wykonać z kanałów o przekroju okrągłym z blachy ocynkowanej kanały prowadzić po ścianach pomieszczenia używając standardowych zamocowań montażowych. połączenia uszczelnić silikonem i obwinąć taśmą izolacyjną do regulacji instalacji zamontować kratki nawiewne wyposażone w przepustnice po wykonaniu instalacji dokonać regulacji Przed montażem przewodów należy wytyczyć i przygotować trasę tzn. usunąć możliwe do wyeliminowania przeszkody. mogące powodować uszkodzenie przewodów (np. pręty. wystające elementy zaprawy betonowej i muru). Przed zamontowaniem należy sprawdzić. czy elementy przeznaczone do zamontowania nie posiadają uszkodzeń mechanicznych i czy są wolne od zanieczyszczeń (kawałki zaprawy. odłamki cegieł. papiery. kurz itp.) Otwór w przegrodzie budowlanej przeznaczony do przeprowadzenia kanału nawiewnego powinien być z każdej strony elementu większy o 50 mm. Wewnętrzne powierzchnie otworu powinny być gładkie i otynkowane. Otwór pomiędzy przegrodami a kanałem wypełnić uszczelnieniem przeciwpożarowym. Otuliny termoizolacyjne kanałów powinny być nałożone na styk i powinny ściśle przylegać do powierzchni izolowanej. W przypadku wykonania izolacji wielowarstwowej. styki poprzeczne i wzdłużne elementów następnej warstwy nie powinny pokrywać odpowiednich styków elementów warstwy dolnej. Czyszczenia poprzez odkręcanie kratek nawiewnych instalacji wentylacyjnej oraz przywróceniem po czyszczeniu stanu pierwotnego instalacji. 6. Kontrola jakości Kontrola jakości robót związanych z wykonaniem instalacj i wentylacyjnej nawiewnej powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i..warunkami technicznymi wykonania odbioru robót instalacji wentylacyjnych" COBRIT Warszawa. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie. jeżeli wszystkie wymagania dla danej fazy robót zostal) spelnione. Jeśli którekolwiek z wymagaó nie zostało spełnione. S

6 należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badanie ponownie lub uzyskać zgodę projektanta i rzeczoznawcy branży sanitarnej. 6.1 Instalacja wentylacji nawiewnej - sprawdzenie jakości materiałów i urządzeń użytych do budowy instalacji - sprawdzenie jakości wybranych robót i ich zgodności z warunkami technicznymi - sprawdzenie szczelności instalacji - sprawdzenie rysunków powykonawczych przedłożonych przez Wykonawcę - sprawdzenie usunięcia wszystkich wad - sprawdzenie działania i regulacji instalacji wentylacji 6.2 Próby szczelności W czasie próbnego ruchu urządzeń należy dokonać regulacji oraz pomiarów nawiewanego powietrza 7. Obmiar robót Obmiar robót polega na określeniu faktycznego zakresu robót oraz podanie rzeczywistych ilości zużytych materiałów. Obmiar robót obejmuje roboty objęte umową oraz ewentualne dodatkowe i nieprzewidziane, których konieczność wykonania uzgodniona będzie w trakcie trwania robót. pomiędzy Wykonawcą a Inwestorem. Jednostką obmiarową dla urządzeń jest 1szt. lub l komplet. Dla kanałów i kształtek wentylacyjnych m 2 blachy. Obmiaru robót dokonuje Wykonawca w sposób określony w warunkach kontraktu. Sporządzony obmiar robót wykonawca uzgadnia z Inwestorem w trybie ustalonym w umowie. Wyniki obmiaru robót należy porównać z dokumentacją techniczno-kosztorysową \\" celu określenia ewentualnych rozbieżności w ilościach robót. 8. Odbiór robót Odbiór robót instalacji wentylacji mechanicznej należy dokonać zgodnie z "Warunkami technicznymi wykonania i odbioru instalacji wentylacji" COBRTT Tnstal Warszawa normami związanymi i wymaganiami dostawców urządzeń-(producentów) Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: - dokumentacja projektowa z naniesionymi na niej zmianami i uzupełnieniami w trakcie wykonywania robót. - dziennik budowy, - dokumenty dotyczące jakości wbudowanych materiałów (świadectwa jakości wydane przez dostawców materiałów. aprobaty lub certyfikaty techniczne. czy też świadectwa zgodności). - protokoły odbiorów technicznych robót zanikających. - protokół z przeprowadzonej próby rozruchu instalacji wentylacji z pomiarem wydajności instalacj i wykonanym przez projektantów lub rzeczoznawców. Przy odbiorze końcowym należy sprawdzić: - zgodność wykonania z dokumentacją projektową oraz ewentualnymi zapisami w dzienniku budowy dotyczącymi zmian i odstępstw od dokumentacji projektowej. - protokoły z odbiorów częściowych i realizacji postanowień dotyczących usunięcia usterek. - protokoły badań. 9. Podstawa płatności Ogólne wymagania dotyczące płatności podano w zawartej umowie pomiędzy Inwestorem a Wykonawcą. 6

7 10. Przepisy związane PN-EN 1505:2001 Wentylacja budynków. Przewody proste i kształtki wentylacyjnej z blachy o przekroju prostokątnym. Wymiary. PN-EN 1506:2001 Wentylacja budynków. Przewody proste i kształtki wentylacyjnej z blachy o przekroju kolowym. Wymiary. PN-EN 1886:2001 Wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne. Właściwości mechaniczne. PN-EN 1751:2002 Wentylacja budynków. Urządzenia wentylacyjne końcowe. Badania aerodynamiczne przepustnic regulacyjnych i zamykających. PN-EN 12220:2001 Wentylacja budynków. Sieć przewodów. Wymiary kołnierzy o przekroju kołowym do wentylacji ogólnej. PN-EN 12236:2003 Wentylacja budynków. Podwieszenia podpory przewodów wentylacyjnych. Wymagania wytrzymałościowe. PN-EN 12237:2005 Wentylacja budynków. Sieć przewodów. Wytrzymałość i szczelność przewodów z blachy o przekroju kołowym. PN-EN 12238:2002 (U) Wentylacja budynków. Elementy końcowe. Badania aerodynamiczne i wzorcowanie w zakresie zastosowań strumieniowego przepływu powietrza. PN-EN 12239:2002 (U) Wentylacja budynków. Elementy końcowe. Badania aerodynamiczne i wzorcowanie V\ zakresie zastosowań wyporowego przepływu powietrza. PN-EN 12589:2002 (U) Wentylacja budynków. Nawiewniki i wywiewniki. Badania aerodynamiczne i wzorcowanie urządzeń wentylacyjnych końcowych o stałym i zmiennym strumieniu powietrza. PN-EN 12599:2002 Wentylacja budynków. Procedury badaó i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji. PN-EN 12599:2002/AC:2004 Wentylacja budynków. Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji. PN-EN :2004 (U) Wentylacja budynków. Badanie właściwości elementów/wyrobów do wentylacji budynków mieszkalnych. Część l: Elementy doprowadzające i odprowadzające powietrze montowane w przegrodach zewnętrznych i wewnętrznych. PN-EN 13142:2004 (U) Wentylacja budynków. Elementy wentylacji mieszkaniowej. Wymagania i dodatkowe charakterystyki działania. PN-EN 13779:2005 (U) Wentylacja budynków niemieszkalnych. Wymagania dotyczące właściwości instalacji wentylacji i klimatyzacji Inne dokumenty:,.warunki techniczne wykonania i odbioru instalacji wentylacyjnych" COBRTT Instal Warszawa Aktualne świadectwa ITB i atesty PZH. 7
