1 TWÓJ NIEZAWODNY PARTNER Ogrzewanie pelletem ponad 110 lat na rynku kw

2 Kompetencje gwarancj± sukcesu... HERZ - fakty: 35 spû ek Centrala koncernu w Austrii Badania i rozwûj w Austrii Austriacki w a ciciel pracownikûw w przesz o 70 krajach 9 siedzib produkcyjnych HERZ Armaturen GmbH informacje o firmie Za oøona w roku 1896 firma HERZ z wypacowan± w ci±gu przesz o 110 lat mark± nie ma sobie rûwnych. HERZ Armaturen GmbH z 6 siedzibami na terenie Austrii, 3 nastípnymi w Europie i liczb± ±cznie 1500 pracownikûw w kraju i za granic± jest jedynym austriackim i jedynym z najwaøniejszych europejskich producentûw branøy grzewczo-instalacyjnej. HERZ Energietechnik GmbH Firma HERZ Energietechnik zatrudnia ponad 200 pracownikûw w obszarze produkcji i dystrybucji. W siedzibach firmy Pinkafeld/Burgenland i Sebersdorfie/Steiermark znajduj± sií najbardziej nowoczesne zak ady produkcyjne i o rodki badawcze, w ktûrych powstaj± nowe produkty. Taka kooperacja badawczo-produkcyjna bardzo sií sprawdza w praktyce, zapewniaj±c intensywny rozwûj. HERZ z biegiem lat sta sií potíg± w dziedzinie odnawialnych źrûde energii. Firma k adzie nacisk g Ûwnie na nowoczesne, oszczídne i przyjazne rodowisku systemy grzewcze, zapewniaj±c najwyøszy komfort i atwo ć w obs udze. HERZ a rodowisko Wszystkie urz±dzenia grzewcze marki HERZ przestrzegaj± najostrzejszych przepisûw reguluj±cych emisyjno ć zanieczyszczeǹ. Liczne certyfikaty organizacji ekologicznych s± tego wiadectwem. Jako ć marki HERZ Konstryktorzy firmy HERZ wspû pracuj± z renomowanymi o rodkami badawczymi, dziíki czemu zwiíkszaj± na bieø±co juø i tak wysokie standardy w swojej branøy. 2

3 Komfortowe ogrzewanie... Wieloletnie do wiadczenie W asne centrum projektowe i badawcze Autriacka jako ć i europejska sieć sprzedaøy Kompetentny serwis Certyfikat jako ci ISO 9001 Produkcja podlegaj±ca weryfikacji przez FMEA Wygodne i komfortowe ogrzewanie pelletem Zgodnie z systemem "Plug and Play" - pod ±czasz i ogrzewasz - to idealnie ekologiczne i w pe ni zautomatyzowane urz±dzenie grzewcze. G Ûwne zalety kot a HERZ pelletstar: Najwyøsza wydajno ć Automatyczne ogrzewanie W pe ni automatyczne czyszczenie wymiennika ciep a W pe ni automatyczne czyszczenie rusztu, co jest uznawane za najwyøszy komfort Nieograniczona regulacja Optymalne bezpieczeństwo pracy Skuteczna izolacja Najmniejsze wymiary, dziíki czemu nie wymaga duøo miejsca Automatyczne dostarczanie peletu z rûønych systemûw wy adowczych Jednostka steruj±ca zawiera: Obiegi grzewcze Przygotowanie ciep ej wody Uk ad podmieszania temperatury powrotu Zarz±dzanie buforami Regulacja obiegu solarnego 3

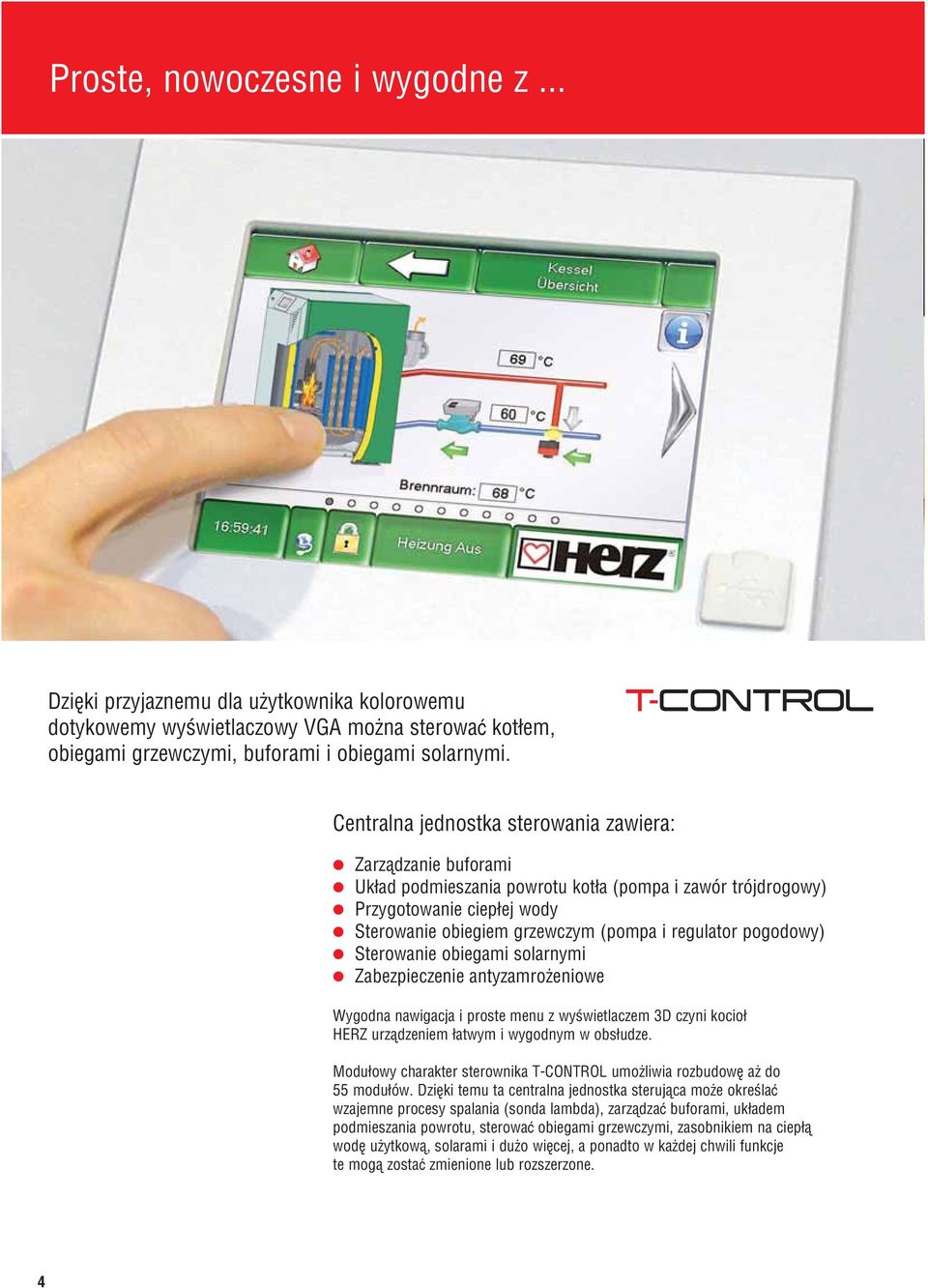

4 Proste, nowoczesne i wygodne z... DziÍki przyjaznemu dla uøytkownika kolorowemu dotykowemy wy wietlaczowy VGA moøna sterować kot em, obiegami grzewczymi, buforami i obiegami solarnymi. T-CONTROL Centralna jednostka sterowania zawiera: Zarz±dzanie buforami Uk ad podmieszania powrotu kot a (pompa i zawûr trûjdrogowy) Przygotowanie ciep ej wody Sterowanie obiegiem grzewczym (pompa i regulator pogodowy) Sterowanie obiegami solarnymi Zabezpieczenie antyzamroøeniowe Wygodna nawigacja i proste menu z wy wietlaczem 3D czyni kocio HERZ urz±dzeniem atwym i wygodnym w obs udze. Modu owy charakter sterownika T-CONTROL umoøliwia rozbudowí aø do 55 modu Ûw. DziÍki temu ta centralna jednostka steruj±ca moøe okre lać wzajemne procesy spalania (sonda lambda), zarz±dzać buforami, uk adem podmieszania powrotu, sterować obiegami grzewczymi, zasobnikiem na ciep ± wodí uøytkow±, solarami i duøo wiícej, a ponadto w kaødej chwili funkcje te mog± zostać zmienione lub rozszerzone. 4

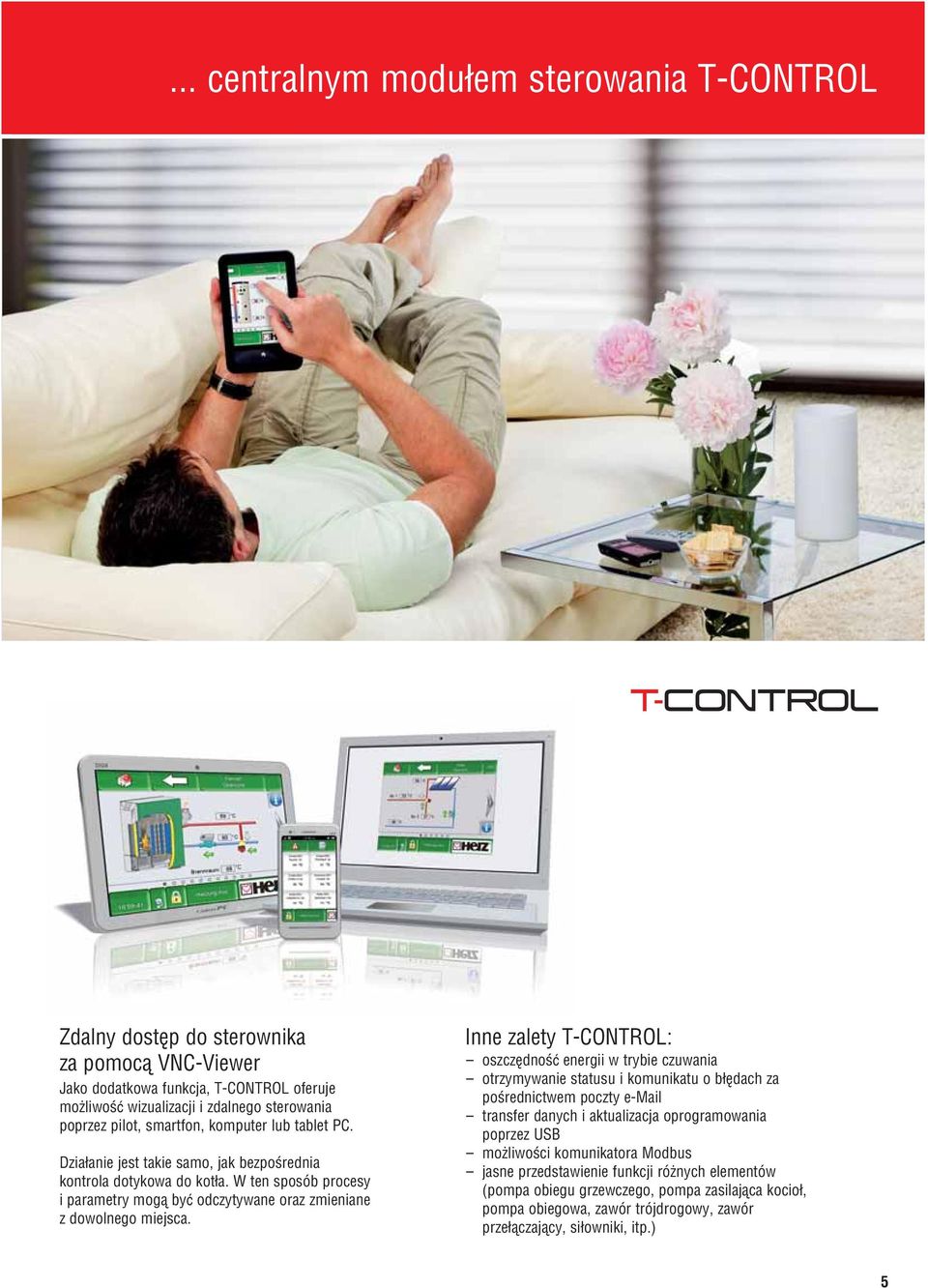

5 ... centralnym modu em sterowania T-CONTROL T-CONTROL Zdalny dostíp do sterownika za pomoc± VNC-Viewer Jako dodatkowa funkcja, T-CONTROL oferuje moøliwo ć wizualizacji i zdalnego sterowania poprzez pilot, smartfon, komputer lub tablet PC. Dzia anie jest takie samo, jak bezpo rednia kontrola dotykowa do kot a. W ten sposûb procesy i parametry mog± być odczytywane oraz zmieniane z dowolnego miejsca. Inne zalety T-CONTROL: - oszczídno ć energii w trybie czuwania - otrzymywanie statusu i komunikatu o b Ídach za po rednictwem poczty - transfer danych i aktualizacja oprogramowania poprzez USB - moøliwo ci komunikatora Modbus - jasne przedstawienie funkcji rûønych elementûw (pompa obiegu grzewczego, pompa zasilaj±ca kocio, pompa obiegowa, zawûr trûjdrogowy, zawûr prze ±czaj±cy, si owniki, itp.) 5

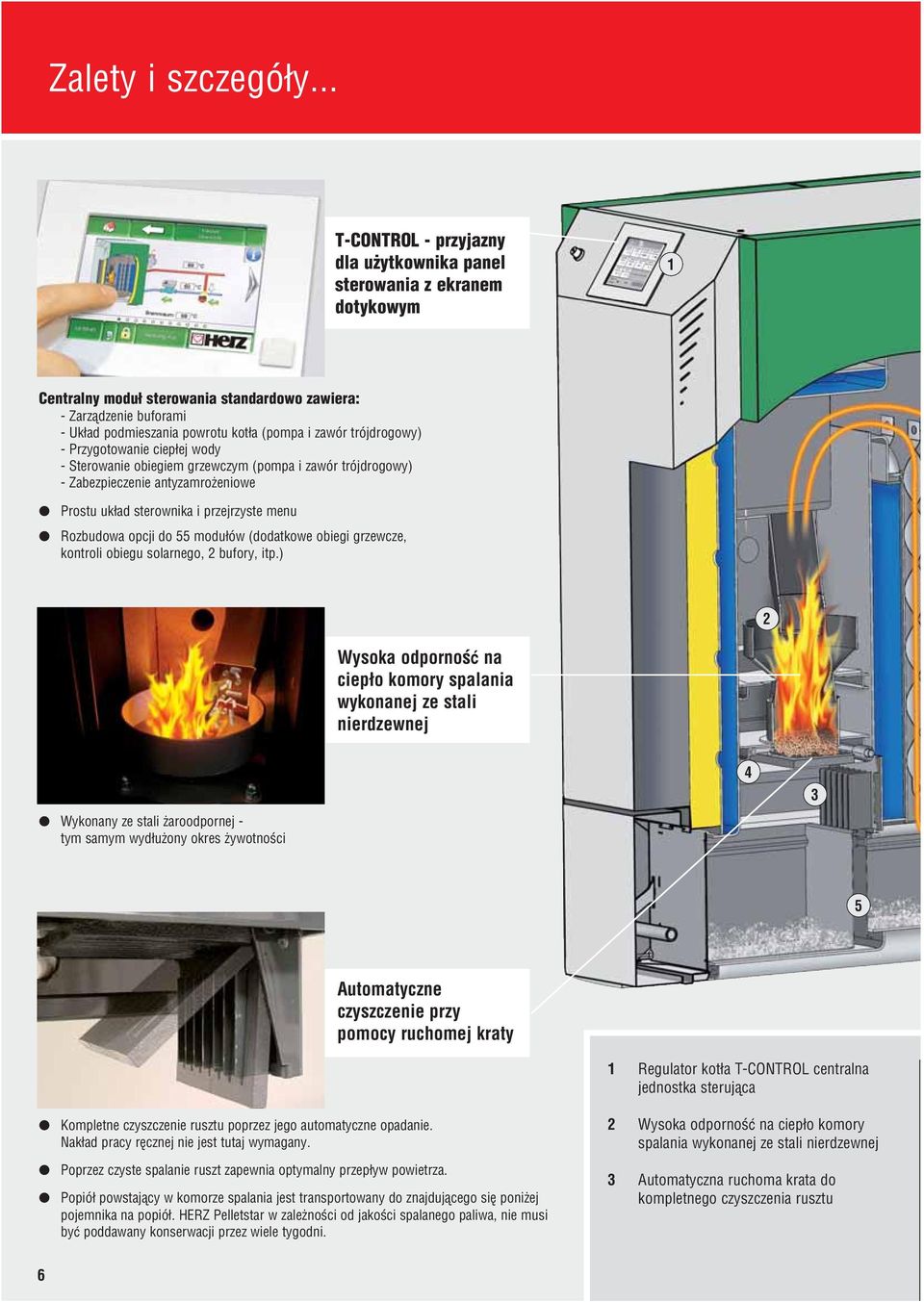

6 Zalety i szczegû y... T-CONTROL - przyjazny dla uøytkownika panel sterowania z ekranem dotykowym 1 Centralny modu sterowania standardowo zawiera: - Zarz±dzenie buforami - Uk ad podmieszania powrotu kot a (pompa i zawûr trûjdrogowy) - Przygotowanie ciep ej wody - Sterowanie obiegiem grzewczym (pompa i zawûr trûjdrogowy) - Zabezpieczenie antyzamroøeniowe Prostu uk ad sterownika i przejrzyste menu Rozbudowa opcji do 55 modu Ûw (dodatkowe obiegi grzewcze, kontroli obiegu solarnego, 2 bufory, itp.) 2 Wysoka odporno ć na ciep o komory spalania wykonanej ze stali nierdzewnej Wykonany ze stali øaroodpornej - tym samym wyd uøony okres øywotno ci Automatyczne czyszczenie przy pomocy ruchomej kraty Kompletne czyszczenie rusztu poprzez jego automatyczne opadanie. Nak ad pracy rícznej nie jest tutaj wymagany. Poprzez czyste spalanie ruszt zapewnia optymalny przep yw powietrza. PopiÛ powstaj±cy w komorze spalania jest transportowany do znajduj±cego sií poniøej pojemnika na popiû. HERZ Pelletstar w zaleøno ci od jako ci spalanego paliwa, nie musi być poddawany konserwacji przez wiele tygodni. 1 Regulator kot a T-CONTROL centralna jednostka steruj±ca 2 Wysoka odporno ć na ciep o komory spalania wykonanej ze stali nierdzewnej 3 Automatyczna ruchoma krata do kompletnego czyszczenia rusztu 6

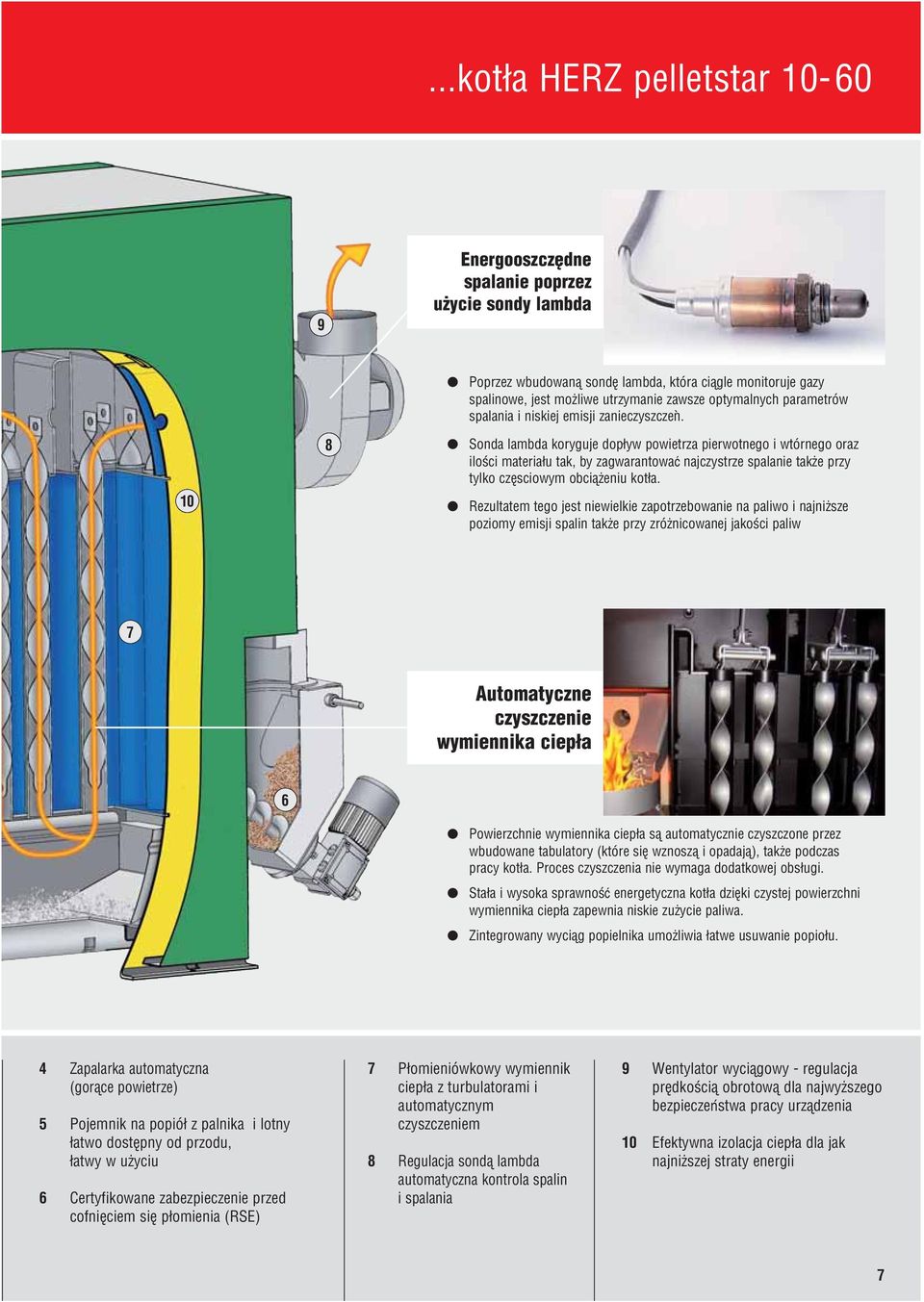

7 ...kot a HERZ pelletstar EnergooszczÍdne spalanie poprzez uøycie sondy lambda Poprzez wbudowan± sondí lambda, ktûra ci±gle monitoruje gazy spalinowe, jest moøliwe utrzymanie zawsze optymalnych parametrûw spalania i niskiej emisji zanieczyszczeǹ Sonda lambda koryguje dop yw powietrza pierwotnego i wtûrnego oraz ilo ci materia u tak, by zagwarantować najczystrze spalanie takøe przy tylko czísciowym obci±øeniu kot a. Rezultatem tego jest niewielkie zapotrzebowanie na paliwo i najniøsze poziomy emisji spalin takøe przy zrûønicowanej jako ci paliw 7 Automatyczne czyszczenie wymiennika ciep a 6 Powierzchnie wymiennika ciep a s± automatycznie czyszczone przez wbudowane tabulatory (ktûre sií wznosz± i opadaj±), takøe podczas pracy kot a. Proces czyszczenia nie wymaga dodatkowej obs ugi. Sta a i wysoka sprawno ć energetyczna kot a dziíki czystej powierzchni wymiennika ciep a zapewnia niskie zuøycie paliwa. Zintegrowany wyci±g popielnika umoøliwia atwe usuwanie popio u. 4 Zapalarka automatyczna (gor±ce powietrze) 5 Pojemnik na popiû z palnika i lotny atwo dostípny od przodu, atwy w uøyciu 6 Certyfikowane zabezpieczenie przed cofniíciem sií p omienia (RSE) 7 P omieniûwkowy wymiennik ciep a z turbulatorami i automatycznym czyszczeniem 8 Regulacja sond± lambda automatyczna kontrola spalin i spalania 9 Wentylator wyci±gowy - regulacja prídko ci± obrotow± dla najwyøszego bezpieczeństwa pracy urz±dzenia 10 Efektywna izolacja ciep a dla jak najniøszej straty energii 7

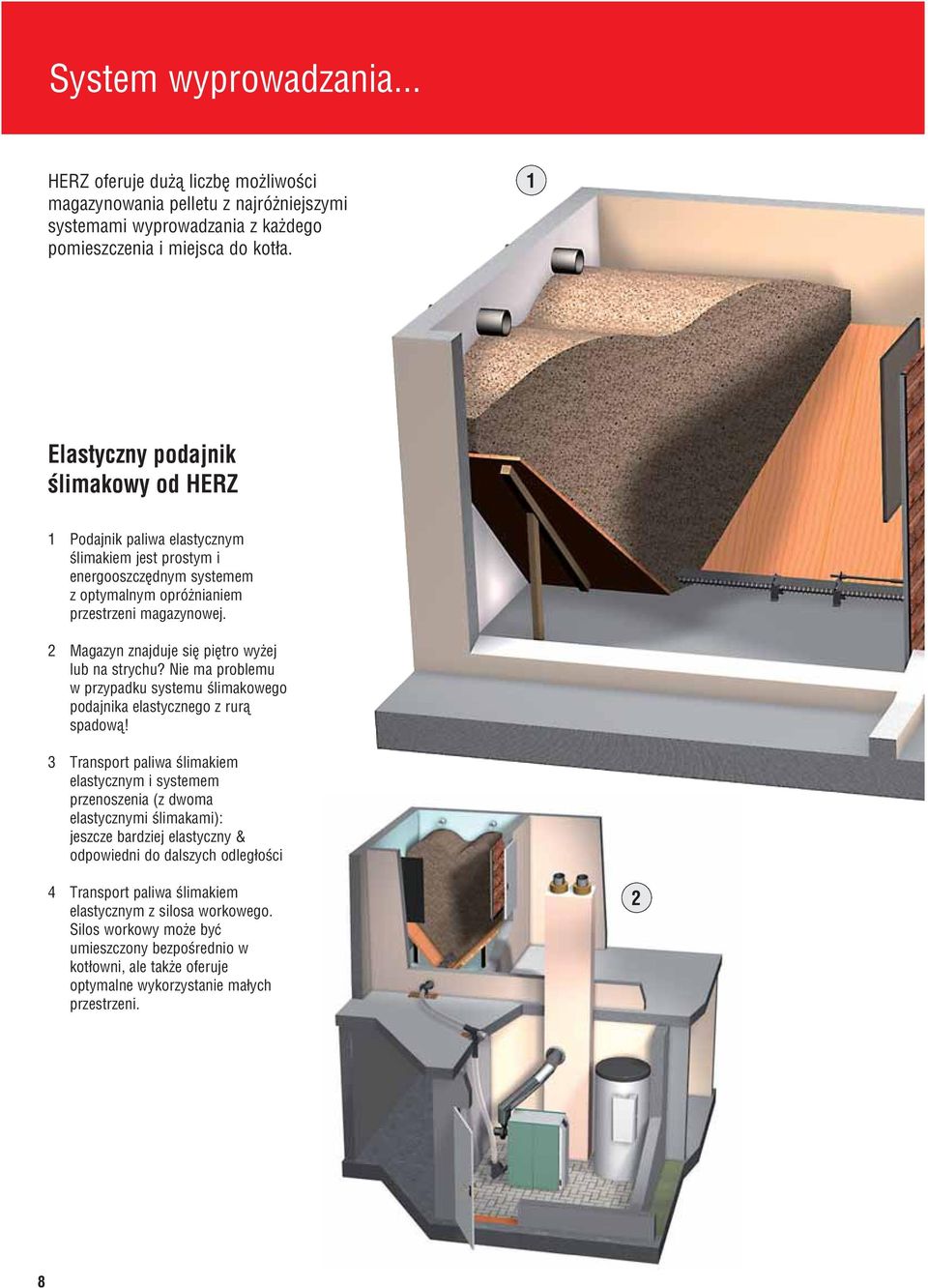

8 System wyprowadzania... HERZ oferuje duø± liczbí moøliwo ci magazynowania pelletu z najrûøniejszymi systemami wyprowadzania z kaødego pomieszczenia i miejsca do kot a. 1 Elastyczny podajnik limakowy od HERZ 1 Podajnik paliwa elastycznym limakiem jest prostym i energooszczídnym systemem z optymalnym oprûønianiem przestrzeni magazynowej. 2 Magazyn znajduje sií piítro wyøej lub na strychu? Nie ma problemu w przypadku systemu limakowego podajnika elastycznego z rur± spadow±! 3 Transport paliwa limakiem elastycznym i systemem przenoszenia (z dwoma elastycznymi limakami): jeszcze bardziej elastyczny & odpowiedni do dalszych odleg o ci 4 Transport paliwa limakiem elastycznym z silosa workowego. Silos workowy moøe być umieszczony bezpo rednio w kot owni, ale takøe oferuje optymalne wykorzystanie ma ych przestrzeni. 2 8

9 ... poprzez limak elastyczny 3 4 9

10 System wyprowadzania... Uk ad pneumatyczny od firmy HERZ na d uøszych odleg o ciach od magazynu do kot a 3 1 Wyprowadzanie z magazynu za pomoc± modu u podajnika limakowego w kombinacji z uk adem pneumatycznym: Optymalne oprûønianie magazynu i indywidualne pozycjonowanie kot a. 2 4-punktowy system zasysania Uk ad 4 rur ss±cych moøe być dobierany indywidualnie. System moøe być bardzo atwo zainstalowany i jest dostosowany do kaødego miejsca, rozwi±zanie uniwersalne. 3 Uk ad pneumatyczny do transportu paliwa z silosa workowego. Taka opcja oferuje prosty i szybki montaø. 1 4 Uk ad pneumatyczny do transportu paliwa z podziemnnego zbiornika 2 10

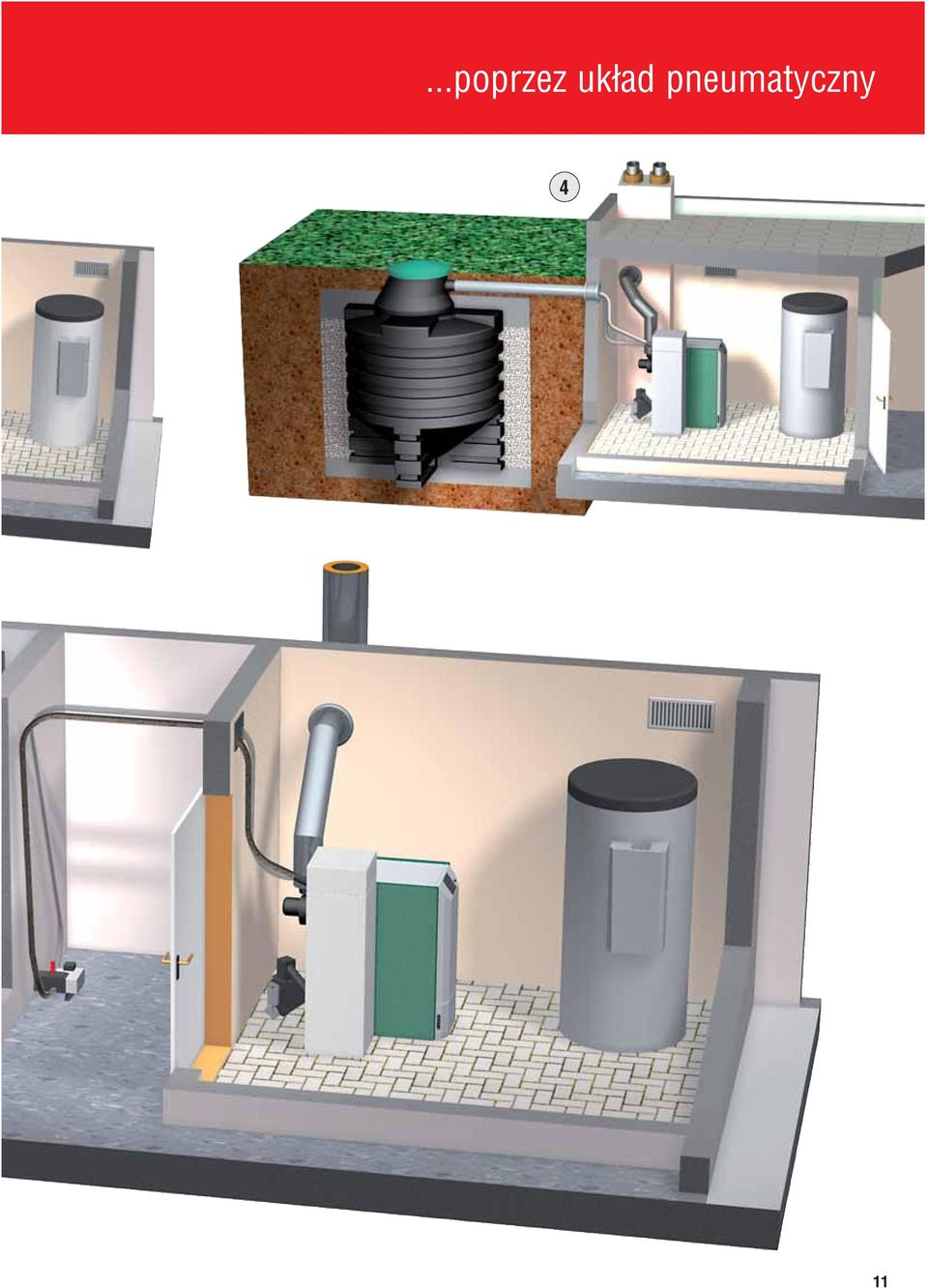

11 ...poprzez uk ad pneumatyczny 4 11

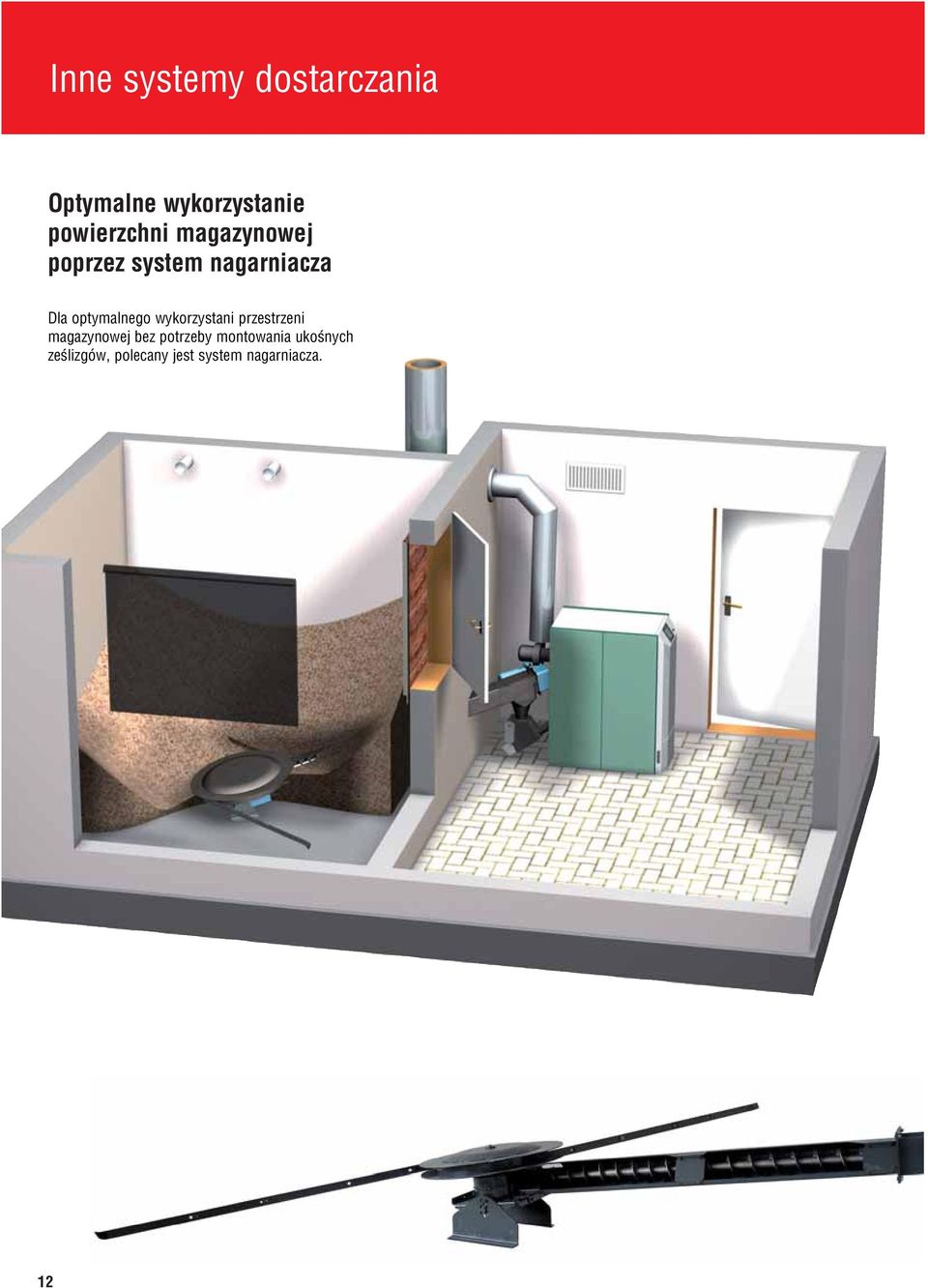

12 Inne systemy dostarczania Optymalne wykorzystanie powierzchni magazynowej poprzez system nagarniacza Dla optymalnego wykorzystani przestrzeni magazynowej bez potrzeby montowania uko nych ze lizgûw, polecany jest system nagarniacza. 12

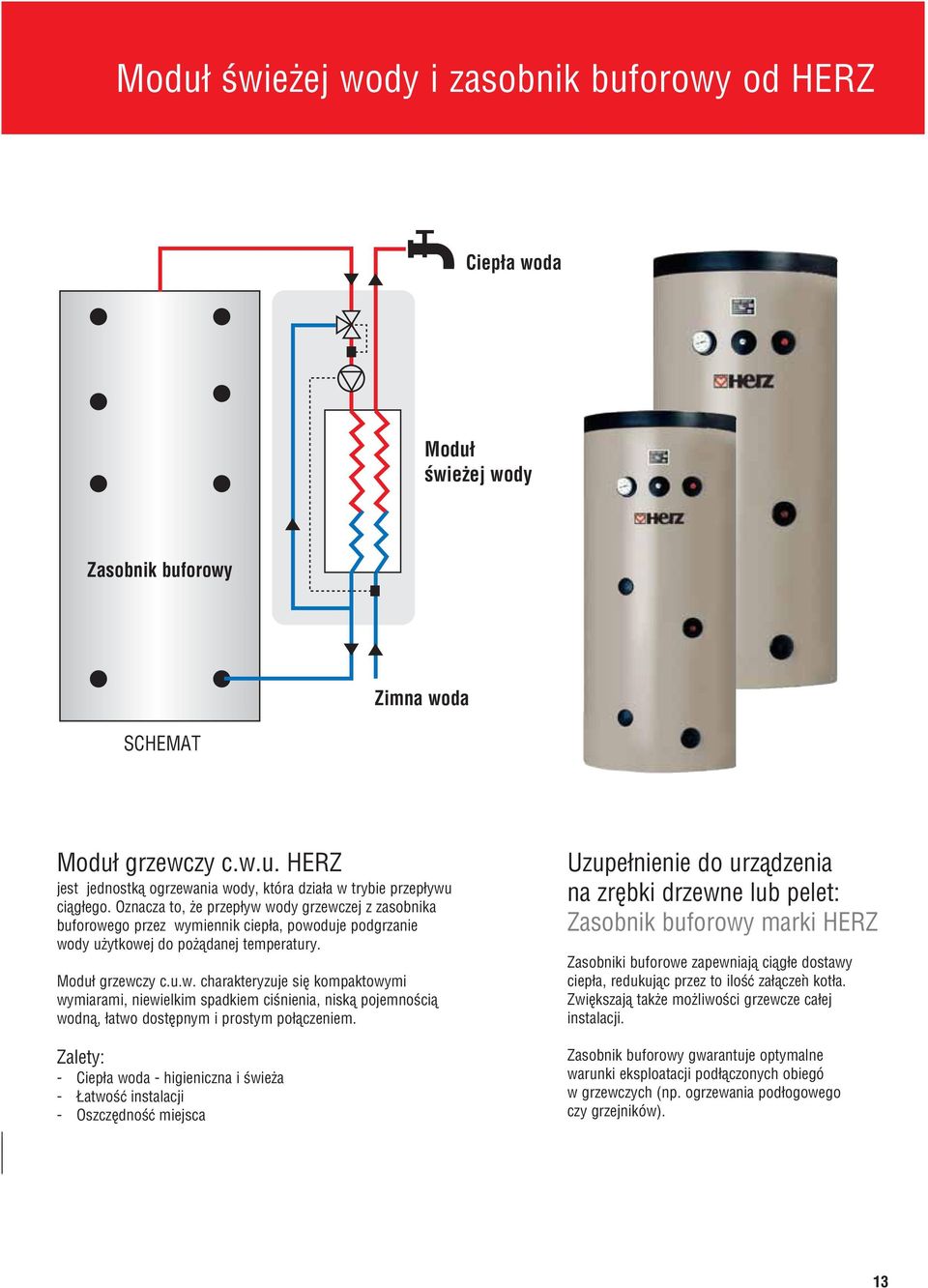

13 Modu wieøej wody i zasobnik buforowy od HERZ Ciep a woda Modu wieøej wody Zasobnik buforowy SCHEMAT Zimna woda Modu grzewczy c.w.u. HERZ jest jednostk± ogrzewania wody, ktûra dzia a w trybie przep ywu ci±g ego. Oznacza to, øe przep yw wody grzewczej z zasobnika buforowego przez wymiennik ciep a, powoduje podgrzanie wody uøytkowej do poø±danej temperatury. Modu grzewczy c.u.w. charakteryzuje sií kompaktowymi wymiarami, niewielkim spadkiem ci nienia, nisk± pojemno ci± wodn±, atwo dostípnym i prostym po ±czeniem. Zalety: - Ciep a woda - higieniczna i wieøa - atwo ć instalacji - OszczÍdno ć miejsca Uzupe nienie do urz±dzenia na zríbki drzewne lub pelet: Zasobnik buforowy marki HERZ Zasobniki buforowe zapewniaj± ci±g e dostawy ciep a, redukuj±c przez to ilo ć za ±czeǹ kot a. ZwiÍkszaj± takøe moøliwo ci grzewcze ca ej instalacji. Zasobnik buforowy gwarantuje optymalne warunki eksploatacji pod ±czonych obiegû w grzewczych (np. ogrzewania pod ogowego czy grzejnikûw). 13

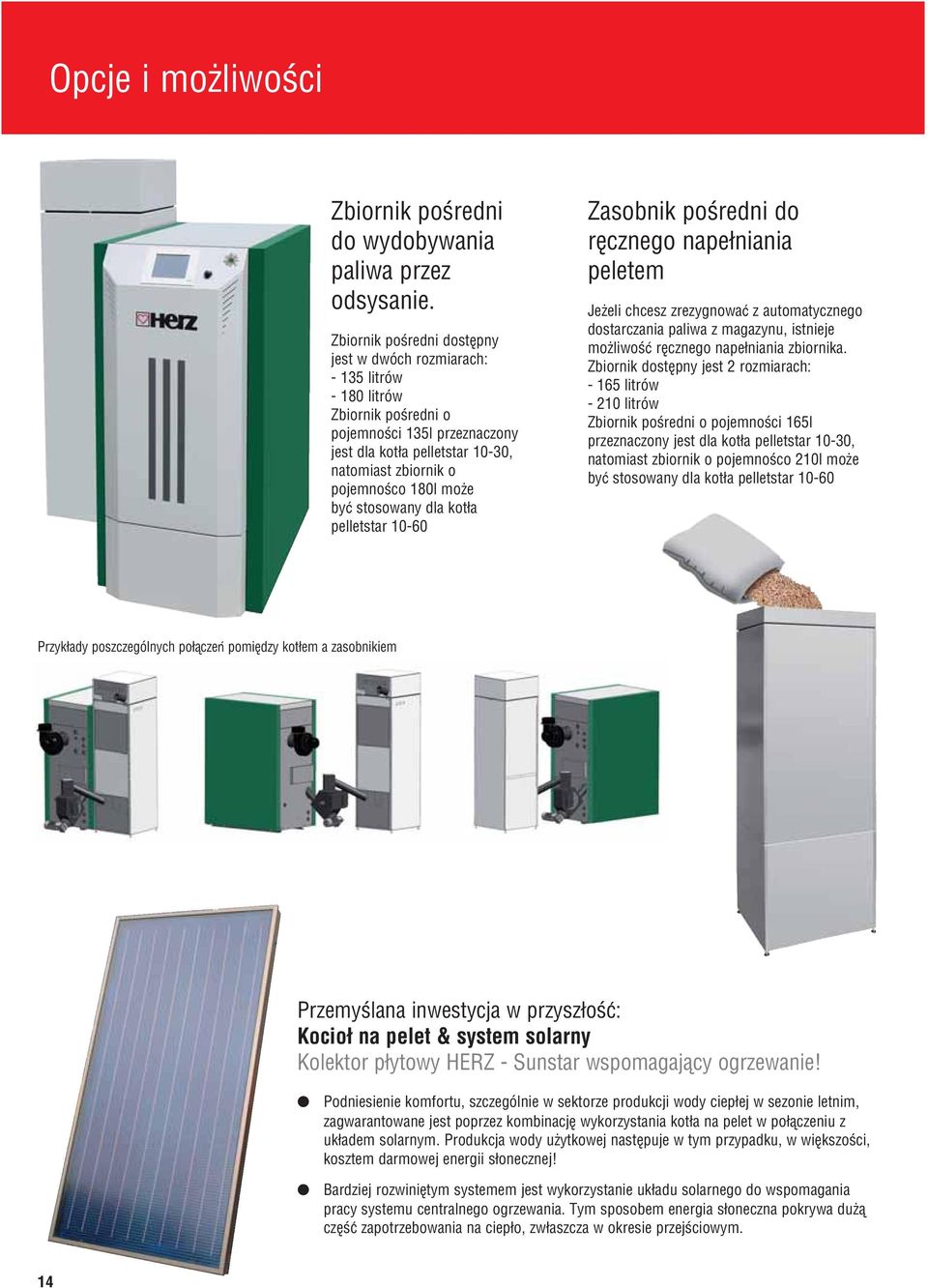

14 Opcje i moøliwo ci Zbiornik po redni do wydobywania paliwa przez odsysanie. Zbiornik po redni dostípny jest w dwûch rozmiarach: litrûw litrûw Zbiornik po redni o pojemno ci 135l przeznaczony jest dla kot a pelletstar 10-30, natomiast zbiornik o pojemno co 180l moøe być stosowany dla kot a pelletstar Zasobnik po redni do rícznego nape niania peletem Jeøeli chcesz zrezygnować z automatycznego dostarczania paliwa z magazynu, istnieje moøliwo ć rícznego nape niania zbiornika. Zbiornik dostípny jest 2 rozmiarach: litrûw litrûw Zbiornik po redni o pojemno ci 165l przeznaczony jest dla kot a pelletstar 10-30, natomiast zbiornik o pojemno co 210l moøe być stosowany dla kot a pelletstar Przyk ady poszczegûlnych po ±czeń pomiídzy kot em a zasobnikiem Przemy lana inwestycja w przysz o ć: Kocio na pelet & system solarny Kolektor p ytowy HERZ - Sunstar wspomagaj±cy ogrzewanie! Podniesienie komfortu, szczegûlnie w sektorze produkcji wody ciep ej w sezonie letnim, zagwarantowane jest poprzez kombinacjí wykorzystania kot a na pelet w po ±czeniu z uk adem solarnym. Produkcja wody uøytkowej nastípuje w tym przypadku, w wiíkszo ci, kosztem darmowej energii s onecznej! Bardziej rozwiniítym systemem jest wykorzystanie uk adu solarnego do wspomagania pracy systemu centralnego ogrzewania. Tym sposobem energia s oneczna pokrywa duø± czí ć zapotrzebowania na ciep o, zw aszcza w okresie przej ciowym. 14

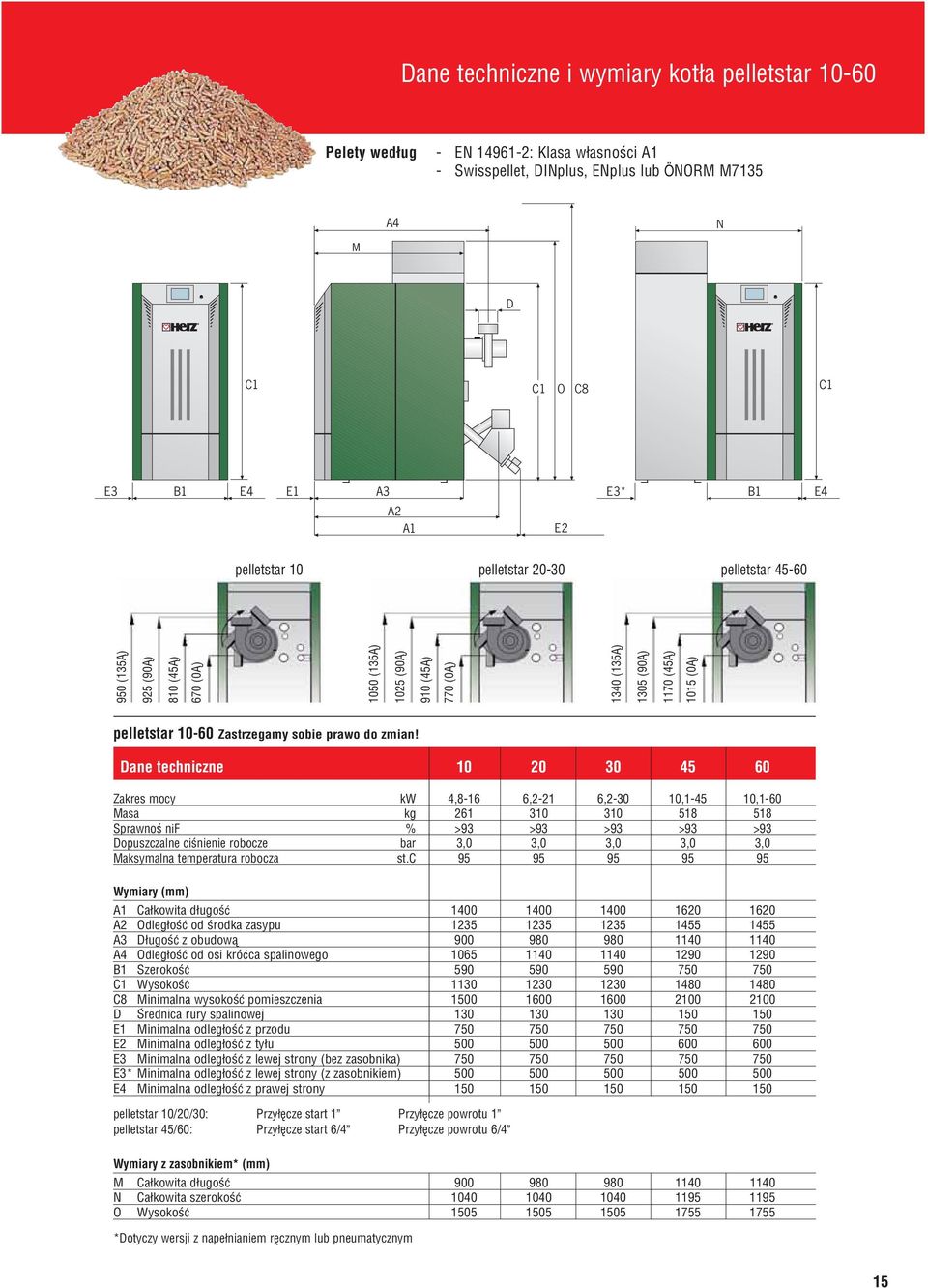

15 Dane techniczne i wymiary kot a pelletstar Pelety wed ug - EN : Klasa w asno ci A1 - Swisspellet, DINplus, ENplus lub ÖNORM M7135 A4 N M D C1 C1 O C8 C1 E3 B1 E4 E1 A3 E3* B1 E4 A2 A1 E2 pelletstar 10 pelletstar pelletstar (135 ) 925 (90 ) 810 (45 ) 670 (0 ) 1050 (135 ) 1025 (90 ) 910 (45 ) 770 (0 ) 1340 (135 ) 1305 (90 ) 1170 (45 ) 1015 (0 ) pelletstar Zastrzegamy sobie prawo do zmian! Dane techniczne Zakres mocy kw 4,8-16 6,2-21 6, , ,1-60 Masa kg Sprawno nif % >93 >93 >93 >93 >93 Dopuszczalne ci nienie robocze bar 3,0 3,0 3,0 3,0 3,0 Maksymalna temperatura robocza st.c Wymiary (mm) A1 Ca kowita d ugo ć A2 Odleg o ć od rodka zasypu A3 D ugo ć z obudow± A4 Odleg o ć od osi krûćca spalinowego B1 Szeroko ć C1 Wysoko ć C8 Minimalna wysoko ć pomieszczenia D Średnica rury spalinowej E1 Minimalna odleg o ć z przodu E2 Minimalna odleg o ć z ty u E3 Minimalna odleg o ć z lewej strony (bez zasobnika) E3* Minimalna odleg o ć z lewej strony (z zasobnikiem) E4 Minimalna odleg o ć z prawej strony pelletstar 10/20/30: Przy Ícze start 1 Przy Ícze powrotu 1 pelletstar 45/60: Przy Ícze start 6/4 Przy Ícze powrotu 6/4 Wymiary z zasobnikiem* (mm) M Ca kowita d ugo ć N Ca kowita szeroko ć O Wysoko ć *Dotyczy wersji z nape nianiem rícznym lub pneumatycznym 15
