REMONT OŚWIETLENIA DROGOWEGO UL. CEGIELNIA MURCKI W KATOWICACH II ETAP.

Transkrypt

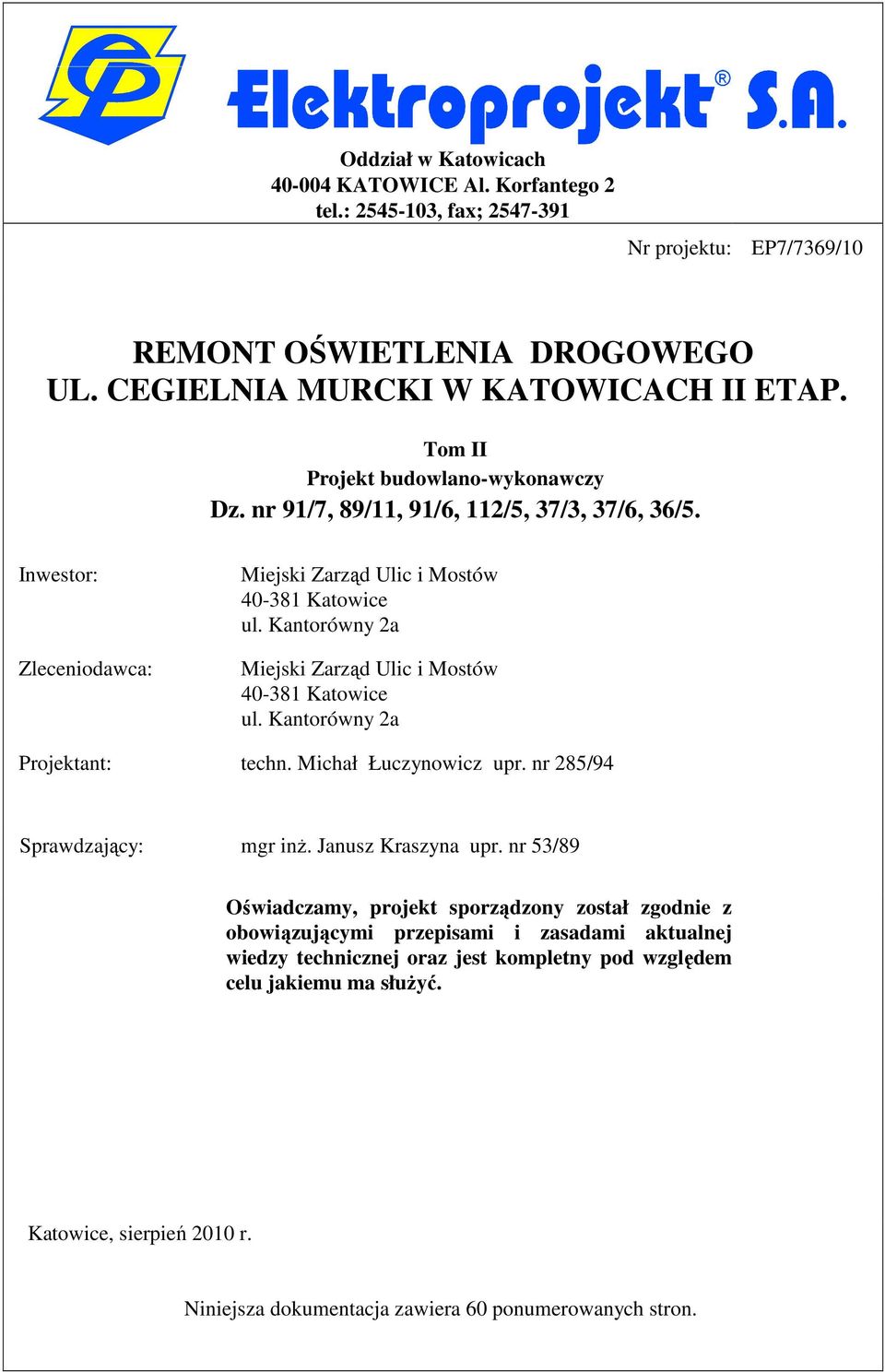

1 Oddział w Katowicach KATOWICE Al. Korfantego 2 tel.: , fax; Nr projektu: EP7/7369/10 REMONT OŚWIETLENIA DROGOWEGO UL. CEGIELNIA MURCKI W KATOWICACH II ETAP. Tom II Projekt budowlano-wykonawczy Dz. nr 91/7, 89/11, 91/6, 112/5, 37/3, 37/6, 36/5. Inwestor: Zleceniodawca: Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Projektant: techn. Michał Łuczynowicz upr. nr 285/94 Sprawdzający: mgr inŝ. Janusz Kraszyna upr. nr 53/89 Oświadczamy, projekt sporządzony został zgodnie z obowiązującymi przepisami i zasadami aktualnej wiedzy technicznej oraz jest kompletny pod względem celu jakiemu ma słuŝyć. Katowice, sierpień 2010 r. Niniejsza dokumentacja zawiera 60 ponumerowanych stron.

2 str ZAWARTOŚĆ DOKUMENTACJI 1. Strona tytułowa str Uprawnienia budowlane + przynaleŝność do Izby InŜynierów str Zawartość dokumentacji str ZałoŜenia str Opis techniczny str Obliczenia techniczne str Wytyczne organizacji montaŝu / warunki gruntowe str Zestawienie materiałów str Wypis właścicieli gruntów str Wykaz uzgodnień i+ załączniki str Rysunki wg spisu str Specyfikacja techniczna str Informacja dotycząca bezpieczeństwa i ochrony zdrowia str Spis tomów dokumentacji: Tom I - Projekt budowlano-wykonawczy - Specyfikacja techniczna - Informacja dotycząca bezpieczeństwa i ochrony zdrowia Tom II - Przedmiar robót. Tom III - Kosztorys inwestorski

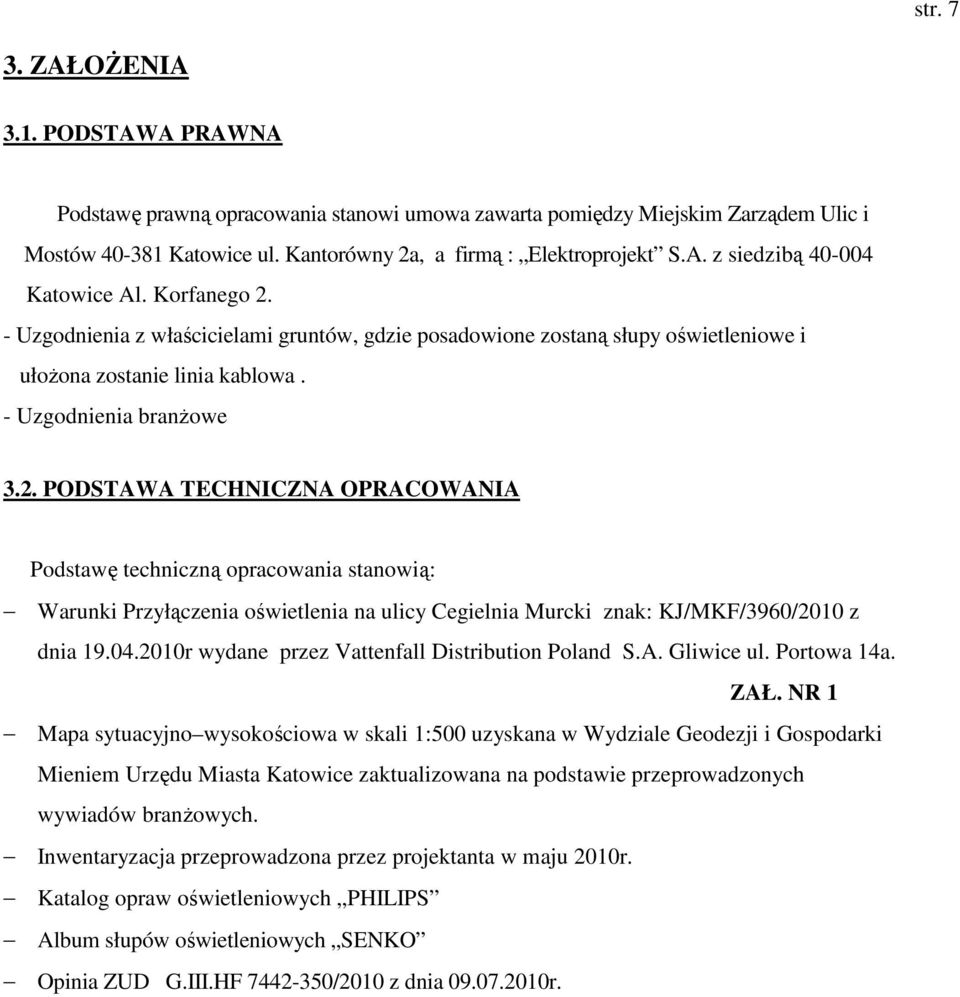

3 str ZAŁOśENIA 3.1. PODSTAWA PRAWNA Podstawę prawną opracowania stanowi umowa zawarta pomiędzy Miejskim Zarządem Ulic i Mostów Katowice ul. Kantorówny 2a, a firmą : Elektroprojekt S.A. z siedzibą Katowice Al. Korfanego 2. - Uzgodnienia z właścicielami gruntów, gdzie posadowione zostaną słupy oświetleniowe i ułoŝona zostanie linia kablowa. - Uzgodnienia branŝowe 3.2. PODSTAWA TECHNICZNA OPRACOWANIA Podstawę techniczną opracowania stanowią: Warunki Przyłączenia oświetlenia na ulicy Cegielnia Murcki znak: KJ/MKF/3960/2010 z dnia r wydane przez Vattenfall Distribution Poland S.A. Gliwice ul. Portowa 14a. ZAŁ. NR 1 Mapa sytuacyjno wysokościowa w skali 1:500 uzyskana w Wydziale Geodezji i Gospodarki Mieniem Urzędu Miasta Katowice zaktualizowana na podstawie przeprowadzonych wywiadów branŝowych. Inwentaryzacja przeprowadzona przez projektanta w maju 2010r. Katalog opraw oświetleniowych PHILIPS Album słupów oświetleniowych SENKO Opinia ZUD G.III.HF /2010 z dnia r.

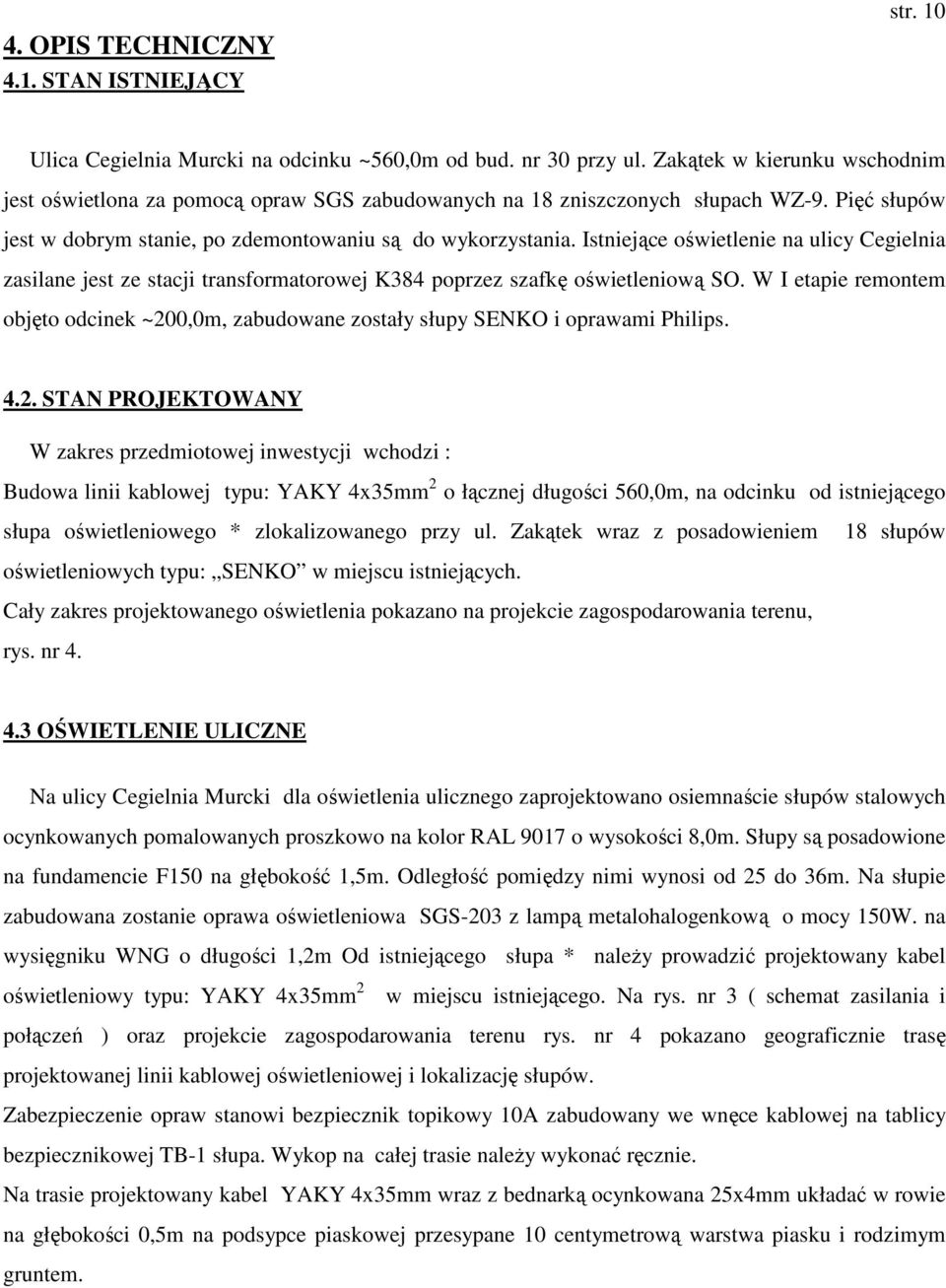

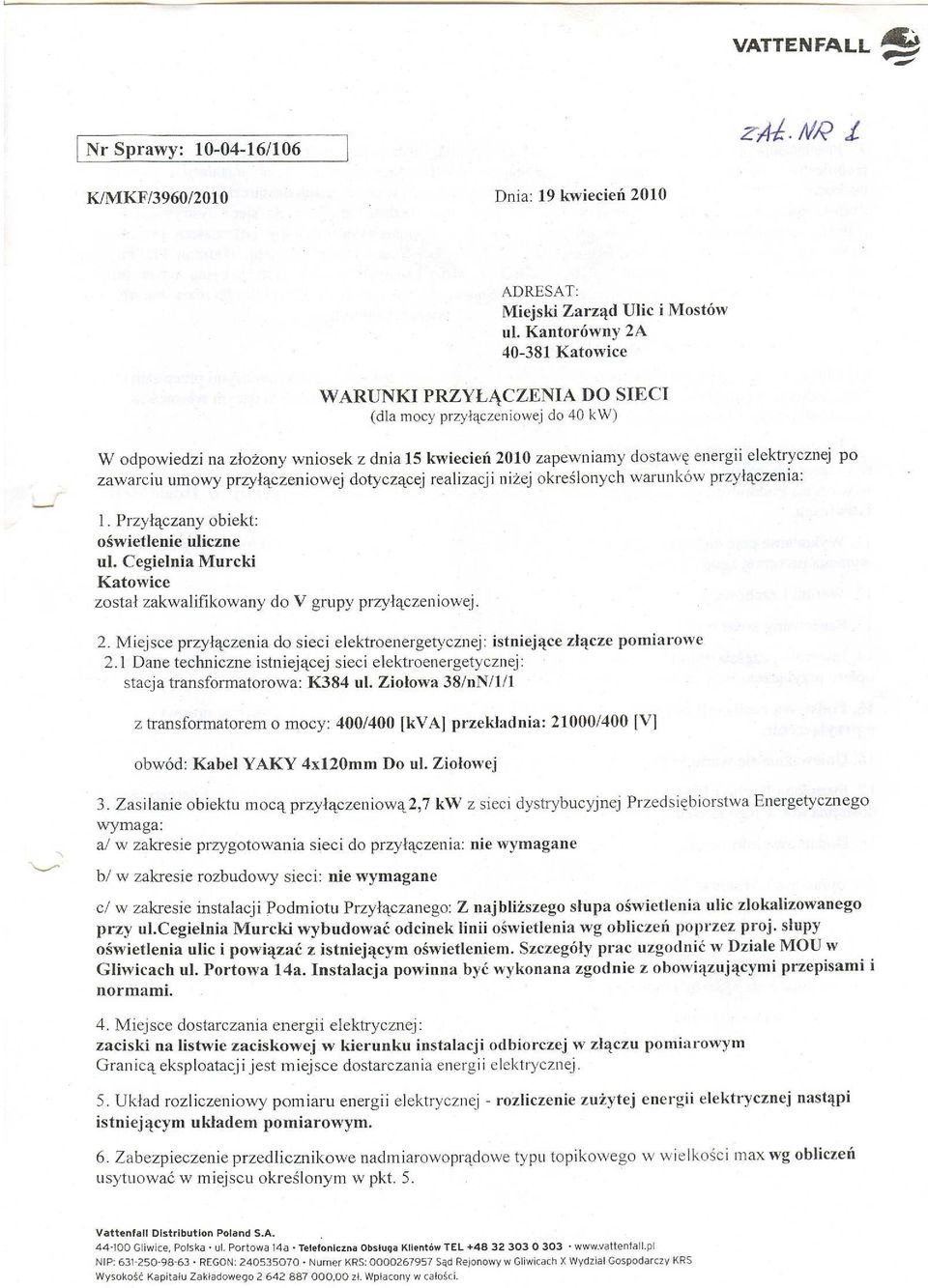

4

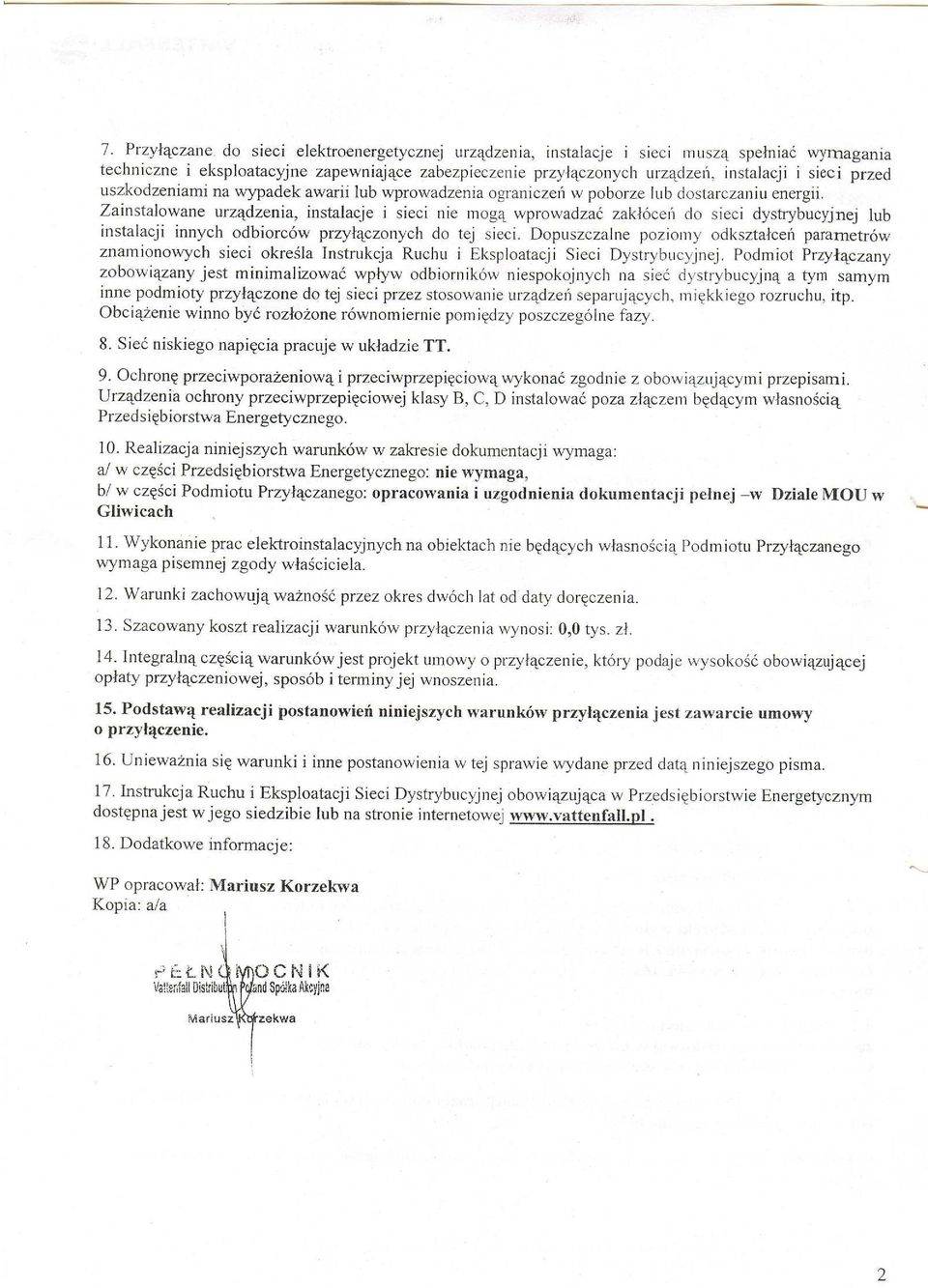

5

6 4. OPIS TECHNICZNY 4.1. STAN ISTNIEJĄCY str. 10 Ulica Cegielnia Murcki na odcinku ~560,0m od bud. nr 30 przy ul. Zakątek w kierunku wschodnim jest oświetlona za pomocą opraw SGS zabudowanych na 18 zniszczonych słupach WZ-9. Pięć słupów jest w dobrym stanie, po zdemontowaniu są do wykorzystania. Istniejące oświetlenie na ulicy Cegielnia zasilane jest ze stacji transformatorowej K384 poprzez szafkę oświetleniową SO. W I etapie remontem objęto odcinek ~200,0m, zabudowane zostały słupy SENKO i oprawami Philips STAN PROJEKTOWANY W zakres przedmiotowej inwestycji wchodzi : Budowa linii kablowej typu: YAKY 4x35mm 2 o łącznej długości 560,0m, na odcinku od istniejącego słupa oświetleniowego * zlokalizowanego przy ul. Zakątek wraz z posadowieniem 18 słupów oświetleniowych typu: SENKO w miejscu istniejących. Cały zakres projektowanego oświetlenia pokazano na projekcie zagospodarowania terenu, rys. nr OŚWIETLENIE ULICZNE Na ulicy Cegielnia Murcki dla oświetlenia ulicznego zaprojektowano osiemnaście słupów stalowych ocynkowanych pomalowanych proszkowo na kolor RAL 9017 o wysokości 8,0m. Słupy są posadowione na fundamencie F150 na głębokość 1,5m. Odległość pomiędzy nimi wynosi od 25 do 36m. Na słupie zabudowana zostanie oprawa oświetleniowa SGS-203 z lampą metalohalogenkową o mocy 150W. na wysięgniku WNG o długości 1,2m Od istniejącego słupa * naleŝy prowadzić projektowany kabel oświetleniowy typu: YAKY 4x35mm 2 w miejscu istniejącego. Na rys. nr 3 ( schemat zasilania i połączeń ) oraz projekcie zagospodarowania terenu rys. nr 4 pokazano geograficznie trasę projektowanej linii kablowej oświetleniowej i lokalizację słupów. Zabezpieczenie opraw stanowi bezpiecznik topikowy 10A zabudowany we wnęce kablowej na tablicy bezpiecznikowej TB-1 słupa. Wykop na całej trasie naleŝy wykonać ręcznie. Na trasie projektowany kabel YAKY 4x35mm wraz z bednarką ocynkowana 25x4mm układać w rowie na głębokości 0,5m na podsypce piaskowej przesypane 10 centymetrową warstwa piasku i rodzimym gruntem.

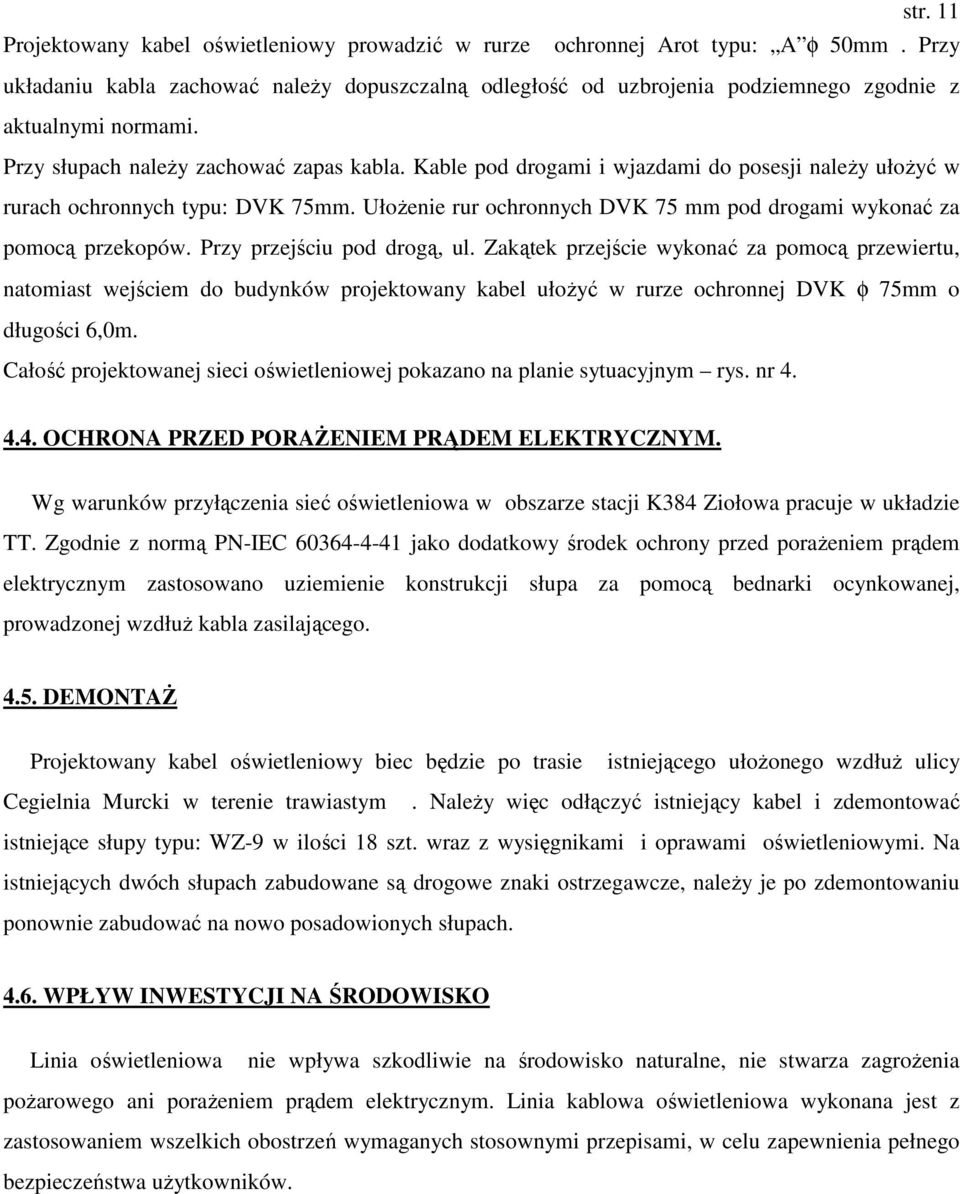

7 Projektowany kabel oświetleniowy prowadzić w rurze str. 11 ochronnej Arot typu: A φ 50mm. Przy układaniu kabla zachować naleŝy dopuszczalną odległość od uzbrojenia podziemnego zgodnie z aktualnymi normami. Przy słupach naleŝy zachować zapas kabla. Kable pod drogami i wjazdami do posesji naleŝy ułoŝyć w rurach ochronnych typu: DVK 75mm. UłoŜenie rur ochronnych DVK 75 mm pod drogami wykonać za pomocą przekopów. Przy przejściu pod drogą, ul. Zakątek przejście wykonać za pomocą przewiertu, natomiast wejściem do budynków projektowany kabel ułoŝyć w rurze ochronnej DVK φ 75mm o długości 6,0m. Całość projektowanej sieci oświetleniowej pokazano na planie sytuacyjnym rys. nr OCHRONA PRZED PORAśENIEM PRĄDEM ELEKTRYCZNYM. Wg warunków przyłączenia sieć oświetleniowa w obszarze stacji K384 Ziołowa pracuje w układzie TT. Zgodnie z normą PN-IEC jako dodatkowy środek ochrony przed poraŝeniem prądem elektrycznym zastosowano uziemienie konstrukcji słupa za pomocą bednarki ocynkowanej, prowadzonej wzdłuŝ kabla zasilającego DEMONTAś Projektowany kabel oświetleniowy biec będzie po trasie istniejącego ułoŝonego wzdłuŝ ulicy Cegielnia Murcki w terenie trawiastym. NaleŜy więc odłączyć istniejący kabel i zdemontować istniejące słupy typu: WZ-9 w ilości 18 szt. wraz z wysięgnikami i oprawami oświetleniowymi. Na istniejących dwóch słupach zabudowane są drogowe znaki ostrzegawcze, naleŝy je po zdemontowaniu ponownie zabudować na nowo posadowionych słupach WPŁYW INWESTYCJI NA ŚRODOWISKO Linia oświetleniowa nie wpływa szkodliwie na środowisko naturalne, nie stwarza zagroŝenia poŝarowego ani poraŝeniem prądem elektrycznym. Linia kablowa oświetleniowa wykonana jest z zastosowaniem wszelkich obostrzeń wymaganych stosownymi przepisami, w celu zapewnienia pełnego bezpieczeństwa uŝytkowników.

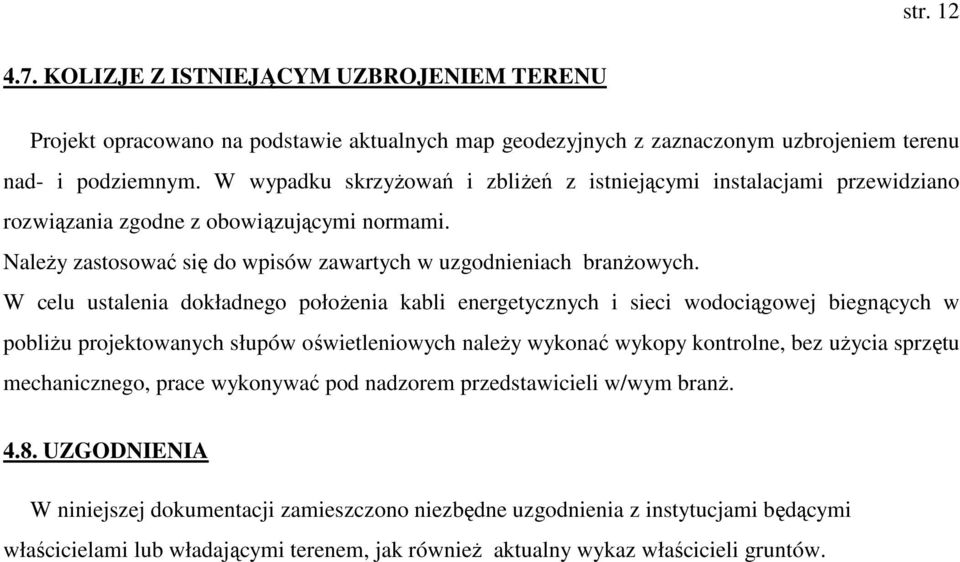

8 str KOLIZJE Z ISTNIEJĄCYM UZBROJENIEM TERENU Projekt opracowano na podstawie aktualnych map geodezyjnych z zaznaczonym uzbrojeniem terenu nad- i podziemnym. W wypadku skrzyŝowań i zbliŝeń z istniejącymi instalacjami przewidziano rozwiązania zgodne z obowiązującymi normami. NaleŜy zastosować się do wpisów zawartych w uzgodnieniach branŝowych. W celu ustalenia dokładnego połoŝenia kabli energetycznych i sieci wodociągowej biegnących w pobliŝu projektowanych słupów oświetleniowych naleŝy wykonać wykopy kontrolne, bez uŝycia sprzętu mechanicznego, prace wykonywać pod nadzorem przedstawicieli w/wym branŝ UZGODNIENIA W niniejszej dokumentacji zamieszczono niezbędne uzgodnienia z instytucjami będącymi właścicielami lub władającymi terenem, jak równieŝ aktualny wykaz właścicieli gruntów.

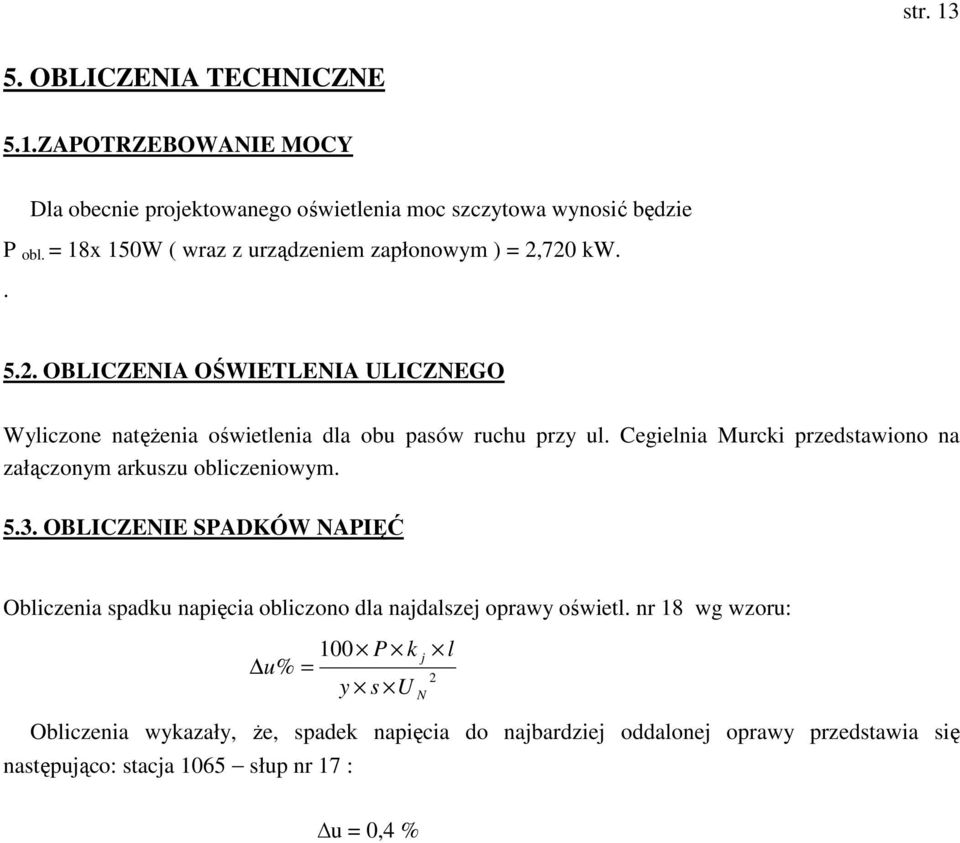

9 str OBLICZENIA TECHNICZNE 5.1.ZAPOTRZEBOWANIE MOCY Dla obecnie projektowanego oświetlenia moc szczytowa wynosić będzie P obl. = 18x 150W ( wraz z urządzeniem zapłonowym ) = 2,720 kw OBLICZENIA OŚWIETLENIA ULICZNEGO Wyliczone natęŝenia oświetlenia dla obu pasów ruchu przy ul. Cegielnia Murcki przedstawiono na załączonym arkuszu obliczeniowym OBLICZENIE SPADKÓW NAPIĘĆ Obliczenia spadku napięcia obliczono dla najdalszej oprawy oświetl. nr 18 wg wzoru: 100 P k u% = y s U j 2 N l Obliczenia wykazały, Ŝe, spadek napięcia do najbardziej oddalonej oprawy przedstawia się następująco: stacja 1065 słup nr 17 : u = 0,4 %

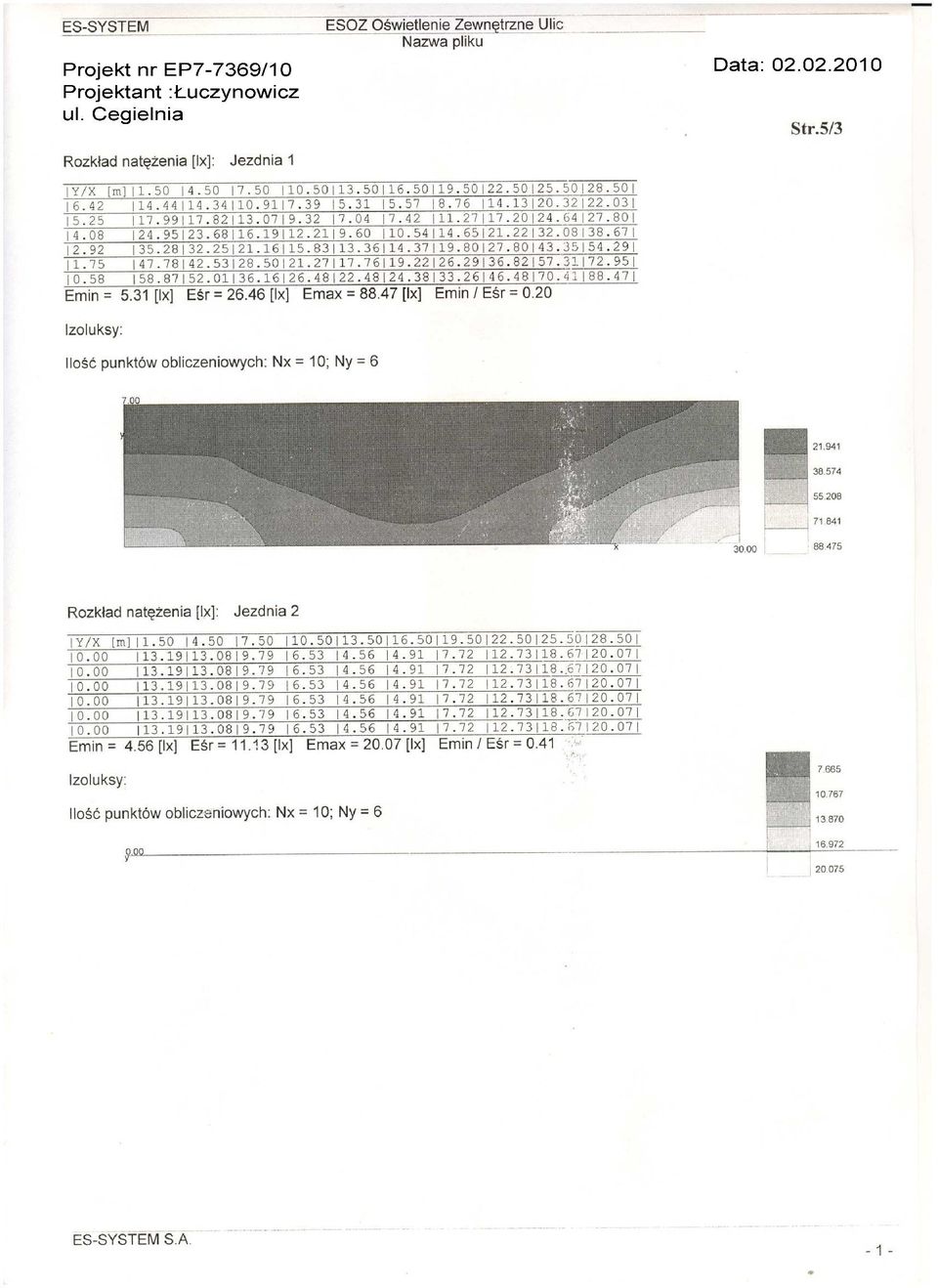

10

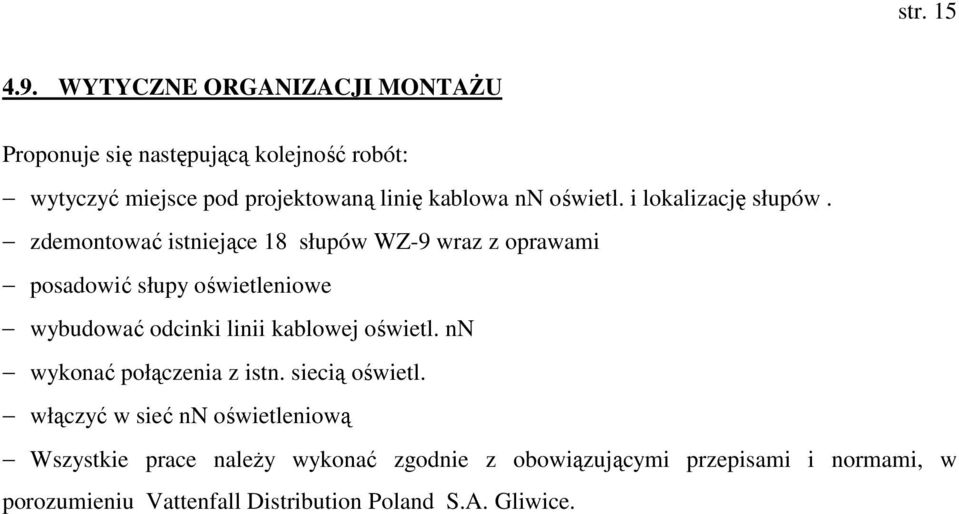

11 str WYTYCZNE ORGANIZACJI MONTAśU Proponuje się następującą kolejność robót: wytyczyć miejsce pod projektowaną linię kablowa nn oświetl. i lokalizację słupów. zdemontować istniejące 18 słupów WZ-9 wraz z oprawami posadowić słupy oświetleniowe wybudować odcinki linii kablowej oświetl. nn wykonać połączenia z istn. siecią oświetl. włączyć w sieć nn oświetleniową Wszystkie prace naleŝy wykonać zgodnie z obowiązującymi przepisami i normami, w porozumieniu Vattenfall Distribution Poland S.A. Gliwice.

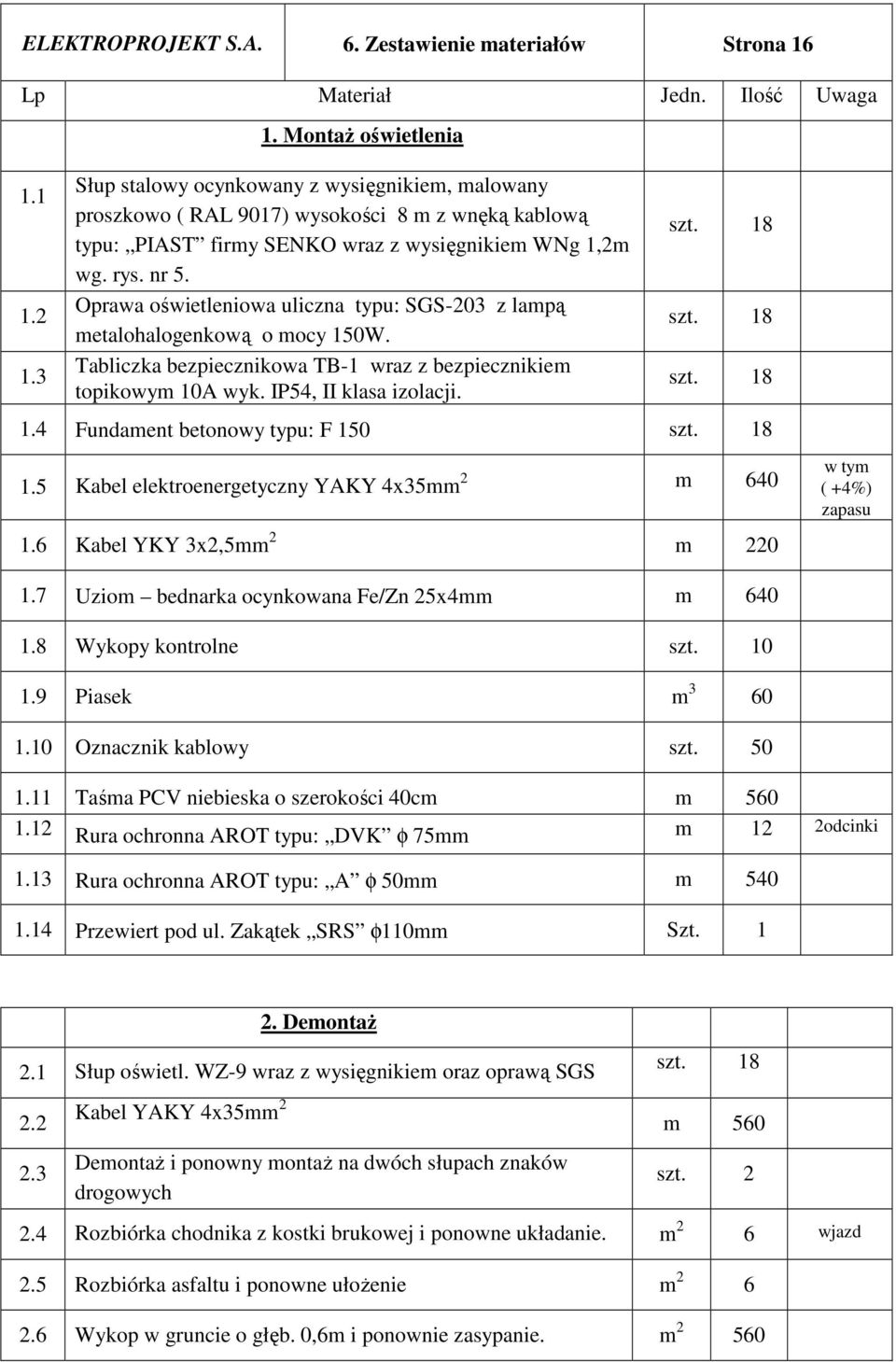

12 ELEKTROPROJEKT S.A. 6. Zestawienie materiałów Strona 16 Lp Materiał Jedn. Ilość Uwaga 1. MontaŜ oświetlenia Słup stalowy ocynkowany z wysięgnikiem, malowany proszkowo ( RAL 9017) wysokości 8 m z wnęką kablową typu: PIAST firmy SENKO wraz z wysięgnikiem WNg 1,2m wg. rys. nr 5. Oprawa oświetleniowa uliczna typu: SGS-203 z lampą metalohalogenkową o mocy 150W. Tabliczka bezpiecznikowa TB-1 wraz z bezpiecznikiem topikowym 10A wyk. IP54, II klasa izolacji. szt. 18 szt. 18 szt Fundament betonowy typu: F 150 szt Kabel elektroenergetyczny YAKY 4x35mm 2 m Kabel YKY 3x2,5mm 2 m 220 w tym ( +4%) zapasu 1.7 Uziom bednarka ocynkowana Fe/Zn 25x4mm m Wykopy kontrolne szt Piasek m Oznacznik kablowy szt Taśma PCV niebieska o szerokości 40cm m Rura ochronna AROT typu: DVK φ 75mm m 12 2odcinki 1.13 Rura ochronna AROT typu: A φ 50mm m Przewiert pod ul. Zakątek SRS φ110mm Szt DemontaŜ 2.1 Słup oświetl. WZ-9 wraz z wysięgnikiem oraz oprawą SGS szt Kabel YAKY 4x35mm 2 m 560 DemontaŜ i ponowny montaŝ na dwóch słupach znaków drogowych szt Rozbiórka chodnika z kostki brukowej i ponowne układanie. m 2 6 wjazd 2.5 Rozbiórka asfaltu i ponowne ułoŝenie m Wykop w gruncie o głęb. 0,6m i ponownie zasypanie. m 2 560

13

14

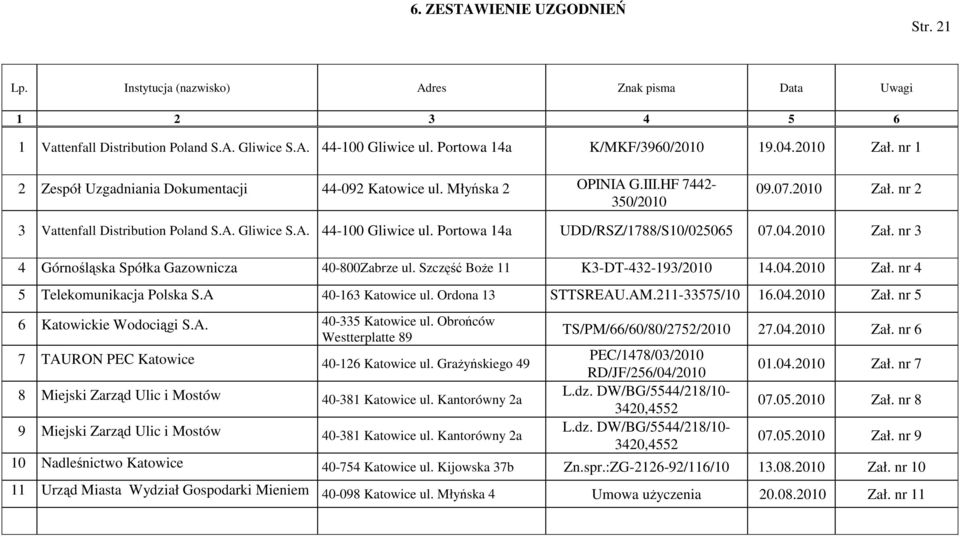

15

16

17 6. ZESTAWIENIE UZGODNIEŃ Str. 21 Lp. Instytucja (nazwisko) Adres Znak pisma Data Uwagi Vattenfall Distribution Poland S.A. Gliwice S.A Gliwice ul. Portowa 14a K/MKF/3960/ Zał. nr 1 2 Zespół Uzgadniania Dokumentacji Katowice ul. Młyńska 2 OPINIA G.III.HF / Zał. nr 2 3 Vattenfall Distribution Poland S.A. Gliwice S.A Gliwice ul. Portowa 14a UDD/RSZ/1788/S10/ Zał. nr 3 4 Górnośląska Spółka Gazownicza Zabrze ul. Szczęść BoŜe 11 K3-DT / Zał. nr 4 5 Telekomunikacja Polska S.A Katowice ul. Ordona 13 STTSREAU.AM / Zał. nr 5 6 Katowickie Wodociągi S.A Katowice ul. Obrońców Westterplatte 89 TS/PM/66/60/80/2752/ Zał. nr 6 7 TAURON PEC Katowice Katowice ul. GraŜyńskiego 49 PEC/1478/03/2010 RD/JF/256/04/ Zał. nr 7 8 Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a L.dz. DW/BG/5544/218/ , Zał. nr 8 9 Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a L.dz. DW/BG/5544/218/ , Zał. nr 9 10 Nadleśnictwo Katowice Katowice ul. Kijowska 37b Zn.spr.:ZG /116/ Zał. nr Urząd Miasta Wydział Gospodarki Mieniem Katowice ul. Młyńska 4 Umowa uŝyczenia Zał. nr 11

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35 Oddział w Katowicach KATOWICE Al. Korfantego 2 tel.: , fax; Nr projektu: EP7/7369/10 OŚWIETLENIE DROGOWE UL. CEGIELNIA MURCKI W KATOWICACH Specyfikacja techniczna Inwestor: Zleceniodawca: Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Projektant: techn. Michał Łuczynowicz upr. nr 285/94 Sprawdzający: mgr inŝ. Janusz Kraszyna upr. nr 53/89 Pieczątka biura i podpis Katowice, sierpień 2010 r. str. 49

36 Specyfikacja Techniczna Budowy oświetlenia drogowego w rejonie ul. Cegielnia Murcki w Katowicach. str Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru budowy oświetlenia drogowego Cegielnia Murcki w Katowicach. 1.2 Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji Robót wymienionych w punkcie Zakres robót objętych ST. Ustalenia zawarte w niniejszej specyfikacji dotyczą robót wymienionych w pkt 1.1 a w tym: wykonanie harmonogramu robót na wykonanie poszczególnych elementów budowy i uzgodnienie z ich uŝytkownikami zakupienie i dostarczenie materiałów na plac budowy ich składowanie z zabezpieczeniem przed kradzieŝą ( ubezpieczenie placu budowy ) geodezyjne wytyczenie punktów budowy poszczególnych elementów sieci wykonanie wykopów kontrolnych demontaŝ istn. słupów oświetleniowych zabudowa słupów oświetleniowych wykonanie wykopów pod linie kablowe wykonanie podsypki piaskowej dla kabli gr. 10 cm ułoŝenie w gotowych wykopach rur osłonowych ułoŝenie w gotowych wykopach kabli nn z wciągnięciem do rur osłonowych powiązanie proj. sieci z istniejącą linią kablową załoŝenie opasek identyfikacyjnych na kable wykonanie pomiarów elektrycznych kabli nn

37 zasypanie kabli z ułoŝeniem folii ostrzegawczej wykonanie pomiarów uziemienia włączenie elementów sieci nn pod napięcie doprowadzenie terenu miejsc składowania materiałów do stanu sprzed budowy doprowadzenie terenu prowadzenia kabli nn do stanu sprzed budowy wykonanie geodezyjnego pomiaru powykonawczego lokalizacji elementów sieci z naniesieniem na matrycę mapy zasadniczej w Wydziale Geodezji Dla zapewnienia ciągłości zasilania naleŝy zachować odpowiednią kolejność prac. str Określenia podstawowe Sieć elektroenergetyczna kablowa nn są to odpowiednio kable ziemne 4- lub 5- Ŝyłowe lub wiązki 4 kabli jednoŝyłowych słuŝące do transportu energii elektrycznej o napięciu 0,4/0,23 kv wraz z mufami i głowicami kablowymi Rura osłonowa winidurowa rura o zwiększonej wytrzymałości mechanicznej o średnicy ponad dwukrotnie większej niŝ średnica kabla, słuŝąca do zabezpieczenia linii kablowych przed uszkodzeniami mechanicznymi lub układana na skrzyŝowaniu linii kablowych z innymi urządzeniami podziemnymi Uziemienie - zabezpieczenie przed przypadkowym dotknięciem części urządzenia elektrycznego nie będącego w normalnym stanie pracy pod napięciem, w postaci bednarki ocynkowanej w ziemi i połączonej z w /w częścią urządzenia. Pozostałe określenia podane w niniejszej specyfikacji są zgodne z normami, wytycznymi i określeniami podanymi w przepisach Budowy Urządzeń Elektrycznych. Ogólne wymagania dotyczące Robót. Wykonawca jest odpowiedzialny za jakość wykonania Robót i ich zgodność z Dokumentacją Projektową, ST i poleceniami Kierownika Projektu.

38 str MATERIAŁY 2.1 Wymagania ogólne Materiały do budowy poszczególnych elementów nabywane są przez Wykonawcę u Wytwórcy. KaŜdy materiał względnie urządzenie musi posiadać atest Wytwórcy, stwierdzający zgodność jego wykonania z odpowiednimi normami. 2.2 Odbiór materiałów na budowie. Materiały takie jak kable, konstrukcje, słupy naleŝy dostarczyć na budowę ze świadectwami jakości, kartami gwarancyjnymi, protokołami odbioru technicznego, atestami. Dostarczone na miejsce budowy materiały naleŝy sprawdzić pod względem kompletności. W przypadku stwierdzenia wad lub nasuwających się wątpliwości mogących mieć wpływ na jakość wykonywanych robót, materiały naleŝy przed wbudowaniem poddać badaniom sprawdzającym określonym przez Kierownika Projektu. 2.3 Składowanie materiałów na budowie Materiały takie jak: kable, rury mogą być składowane na placu budowy w miejscu utwardzonym i nie naraŝonym na uszkodzenia mechaniczne, przy składowaniu na placu nie utwardzonym bębny kablowe powinno się opierać na podkładach z desek o grubości 50mm. Urządzenia techniczne jak rozdzielnica nn powinno się przechowywać w pomieszczeniach zamkniętych. 2.4 Podsypka Do wykonania podsypki na dnie wykopu pod linie kablowe moŝe być uŝyty piasek zwykły, nie noszący cech wysadzinowości, bez określenia innych jego cech. 2.5 Zasypka Do zasypania wykopów pod linie kablowe moŝe być uŝyty grunt wydobyty z tego samego wykopu, nie zamarznięty i bez zanieczyszczeń takich jak kamienie, gruz, odpadki budowlane itp.

39 2.6 Sieć kablowa nn str. 53 Sieć kablowa nn wykonana zostanie kablami typu: YAKYŜo 4 x35mm Rury ochronne do sieci kablowej Jako rury ochronne dla sieci kablowej zastosowane zostaną rury firmy AROT. W miejsce skrzyŝowań z innymi urządzeniami uzbrojenia podziemnego przewidziano rurę typu: A 50mm, DVK 75mm i SRS 110mm. 2.8 Oznakowanie trasy linii kablowych nn. Stosować słupki orientacyjne w miejscach załomu, dla ostrzeŝenia stosować folię ostrzegawczą niebieską 3. SPRZĘT Do wykonania przedmiotowych prac zastosować następujący sprzęt mechaniczny: - ciągnik kołowy 55kW ( 75KM ) - koparko-spycharka na podwoziu ciągnika kołowego 0.15m 3 - przyczepa dłuŝycowa do samochodu-4,5t - przyczepa do przewoŝenia kabli do 4t - samochód samowyładowawczy do 5t - samochód skrzyniowy do 5t - zagęszczarka wibracyjna spalinowa m3/h - 4. TRANSPORT Do przewiezienia materiałów mogą być uŝyte samochody skrzyniowe lub inne środki transportowe zaakceptowane przez Kierownika Projektu. 5. WYKONANIE ROBÓT Wykonawca przedstawi Kierownikowi Projektu do akceptacji projekt organizacji i harmonogram Robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty związane z montaŝem sieci elektroenergetycznej.

40 5.1 Trasowanie str. 54 Przed rozpoczęciem robót jest konieczne wytyczenie lokalizacji trasy linii kablowej nn. Dopuszczalne są odchyłki trasy sieci od projektowanej nie przekraczające 0,5m i nie naruszające granic nieruchomości gruntowych. 5.2 Wykopy pod sieć kablową ZałoŜono wykonanie wykopów pod pod linie kablowe w 100% ręcznie. Wykopy pod kable naleŝy wykonać wąskoprzestrzenne o ścianach pionowych ze spadkami podanymi na profilu podłuŝnym. Głębokość wykopów: linie kablowe oświetleniowe nn h -0,5m Przed przystąpieniem do Robót naleŝy dokładnie zlokalizować przebieg kolidujących urządzeń podziemnych poprzez wykonanie przekopów kontrolnych. Przekopy kontrolne naleŝy wykonywać ręcznie pod nadzorem zainteresowanych instytucji (przedstawicieli właścicieli uzbrojenia) z zachowaniem szczególnej ostroŝności, skutecznie zabezpieczyć i oznakować wykopy. 5.3 UłoŜenie linii kablowych Linie kablowe układać na podsypce z piasku w rurze osłonowej Arot przykryć warstwą piasku o grubości 10cm. Wykonane połączenia za pomocą muf zostaną poddane próbie napięciowej przed włączeniem kabli do sieci. 5.4 Próby Próby i pomiary sieci kablowej przed oddaniem do eksploatacji naleŝy wykonywać pod nadzorem uŝytkownika. W szczególności naleŝy przeprowadzić pomiary wartości uziemienia złączy kablowych. Wykonane elementy podlegają odbiorowi przez uŝytkowników, tj. Miejski Zarząd Ulic i Mostów w obecności Vattenfall Distribution Poland S.A. Gliwice Włączenie i wyłączenie sieci elektroenergetycznej Wszelkie wyłączenia i przełączenia sieci naleŝy zlecić do Vattenfall Distribution Poland S.A. Gliwice.

41 6. KONTROLA JAKOŚCI ROBÓT str. 55 Kontrola jakości Robót dla wszystkich Robót polega na: - sprawdzeniu zgodności zastosowanych materiałów z atestami, aprobatami i normami, - sprawdzeniu zgodności wykonania Robót z Dokumentacją Projektową, - przeprowadzeniu niezbędnych pomiarów, prób i sprawdzeń, - odbioru urządzeń i sieci przez Miejski Zarząd Ulic i Mostów Katowice i Vattenfall Distribution Poland S.A. Gliwice. 7. OBMIAR ROBÓT Jednostką obmiaru wykonania sieci elektroenergetycznej jest metr (m) kompletnie wykonanej sieci kablowej z wszystkimi jej elementami. 8. ODBIÓR ROBÓT Przed zakończeniem robót instalacja winna być zinwentaryzowana przez uprawnionego Geodetę i naniesiona na mapy sytuacyjne będące w zasobach Urzędu Miasta. Roboty objęte ST odbiera Kierownik Projektu na podstawie przedstawionych przez Wykonawcę szkiców, dzienników pomiarowych i protokołów. Odbiór wykonanych Robót powinien być przeprowadzony w czasie umoŝliwiającym wykonanie ewentualnych napraw wadliwie wykonanych Robót bez hamowania ich postępu. Sieci elektroenergetyczne kablowe podlegają odbiorowi Robót ulegających zakryciu oraz końcowemu. 9. PODSTAWA PŁATNOŚCI Płaci się za prefabrykaty oraz za metr (1m) wykonanej kompletnej sieci elektroenergetycznej. Cena jednostkowa jest ceną uśrednioną dla przyjętego sposobu wykonania i obejmuje: wykonanie wszystkich czynności objętych niniejszą ST, wykonanie harmonogramu robót na wykonanie sieci elektroenergetycznej oraz uzgodnienie z Miejskim Zarządem Ulic i Mostów Katowice.

42 str.56 zakup wszystkich materiałów z dostarczeniem na plac budowy, składowaniem i ubezpieczeniem placu budowy dokonanie wszystkich włączeń i wyłączeń sieci elektroenergetycznych wraz z kosztem ich wyłączeń, montaŝ urządzeń, dokonanie wszystkich niezbędnych odbiorów branŝowych przez Vattenfall Distribution Poland S.A.Gliwice. wykonanie wszystkich niezbędnych pomiarów, prób i badań, oznakowanie i zabezpieczenie miejsca Robót i jego utrzymanie. PRZEPISY ZWIĄZANE Polska Norma nr PN-76/E z 1976r.: Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Przepisy Budowy Urządzeń Elektroenergetycznych

43 Oddział w Katowicach KATOWICE Al. Korfantego 2 tel.: , fax; Nr projektu: EP7/7369/10 OŚWIETLENIE DROGOWE UL. CEGIELNIA MURCKI W KATOWICACH. Tom I INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA INWESTYCJI BUDOWA OŚWIETLENIA DROGOWEGO - UL. CEGIELNIA MURCKI W KATOWICACH. Inwestor: Zleceniodawca: Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Miejski Zarząd Ulic i Mostów Katowice ul. Kantorówny 2a Projektant: techn. Michał Łuczynowicz upr. nr 285/94 Sprawdzający: mgr inŝ. Janusz Kraszyna upr. nr 53/89 Pieczątka biura i podpis Katowice, sierpień 2010 r. str.57

44 1. PODSTAWA OPRACOWANIA a) Ustawa-Prawo budowlane- tekst ujednolicony wraz ze zmianami wprowadzonymi Ustawą z dnia 27.marca 2003r. b) Projekt Budowlano-Wykonawczy pt. Oświetlenie drogowe ul. Cegielnia Murcki w Katowicach. c) Szczegółowe przepisy bhp 2. ZAKRES ROBÓT 2.1 BUDOWA LINII KABLOWEJ OŚWIETLENIOWEJ NISKIEGO NAPIĘCIA - wytyczenie trasy prowadzenia linii kablowej oświetleniowej - wytyczenie miejsc posadowienia słupów oświetleniowych - wykonanie przekopów kontrolnych - posadowienie słupów oświetleniowych - wykonanie rowu pod kabel oświetleniowy - ułoŝenie rur ochronnych na trasie projekt. kabla oświetleniowego - ułoŝenie i oznakowanie kabla niskiego napięcia - wykonanie połączeń i wprowadzenie projektowanych kabli oświetleniowych istn. słupa oświetl. przy ul. Zakątek. str.58
