Mieszkania, biura oraz pomieszczenia użyteczności publicznej (oznaczenia IP20 na

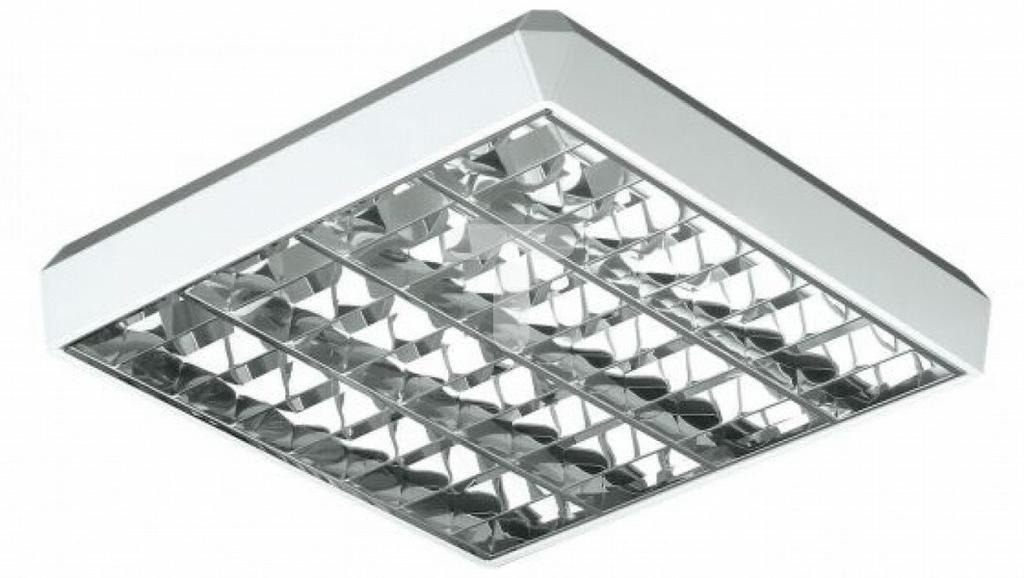

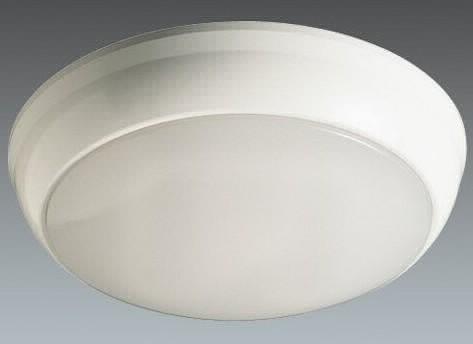

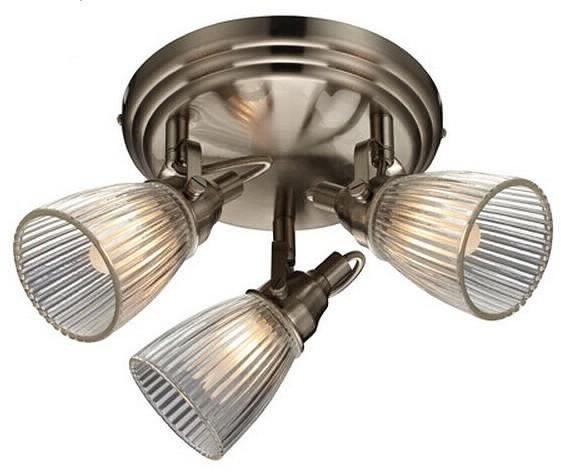

1 DOBÓR OPRAW DO POMIESZCZEŃ I OZNACZENIA OPRAW 1. Dobór opraw do pomieszczeń: Stopień ochrony nie mniejszy niż IP 20 Miejsce stosowania Mieszkania, biura oraz pomieszczenia użyteczności publicznej (oznaczenia IP20 na oprawie zwykłej z reguły nie podaje się). IP 21 Klatki schodowe, piwnice, wnętrza pomocnicze, przejścia, strychy, wejścia do budynków. 1

IP 23 Kinkiet ogrodowy, wilgotne pomieszczenia, wiaty.

publicznej, gdy występuje słabe zapylenie palnym pyłem.

23, gdy występują podwyższone wymagania dotyczące ochrony

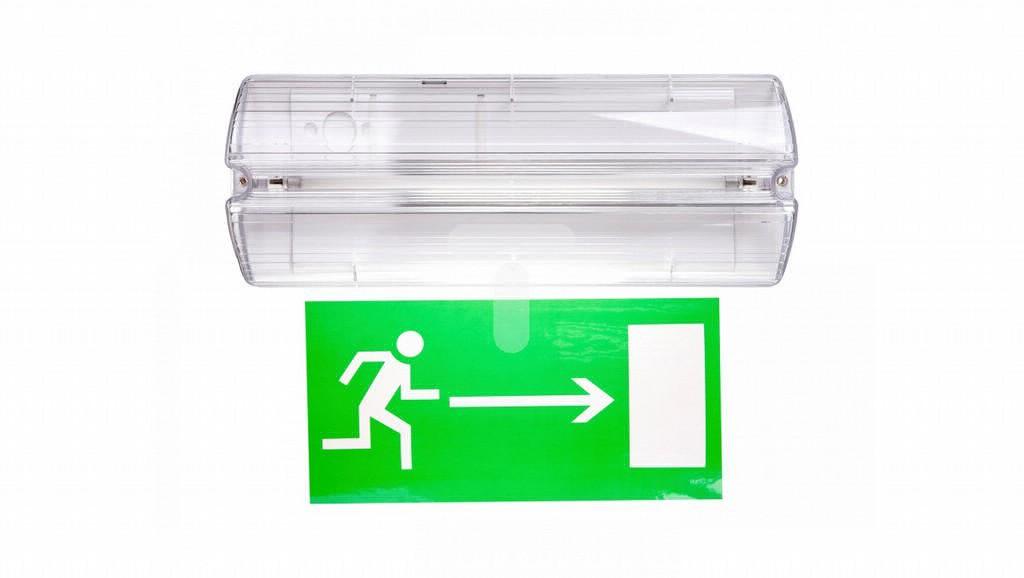

2 IP 23 Kinkiet ogrodowy, wilgotne pomieszczenia, wiaty. IP 40 Biura, mieszkania oraz pomieszczenia użyteczności publicznej, gdy występuje słabe zapylenie palnym pyłem. IP 42 Droga ewakuacyjna, pomieszczenia sanitarne jak dla IP 23, gdy występują podwyższone wymagania dotyczące ochrony przed porażeniem prądem elektrycznym, o świetlenie drzwi wejściowych. 2

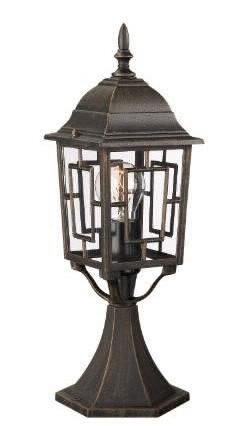

IP 43 Lampy ogrodowe, prysznice, pralnie,

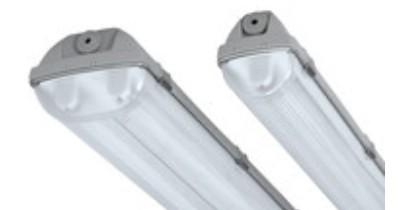

3 IP 43 Lampy ogrodowe, prysznice, pralnie, suszarnie, kotłownie, hydrowęzły (pomieszczenia wilgotne). IP 44 Kuchnie, wilgotne pomieszczenia w budynkach, hale przemysłowe, warsztaty naprawcze. IP 54, IP 55 Łazienki, mokre i wilgotne środowisko, np. myjnie samochodów, szklarnie, browary. 3

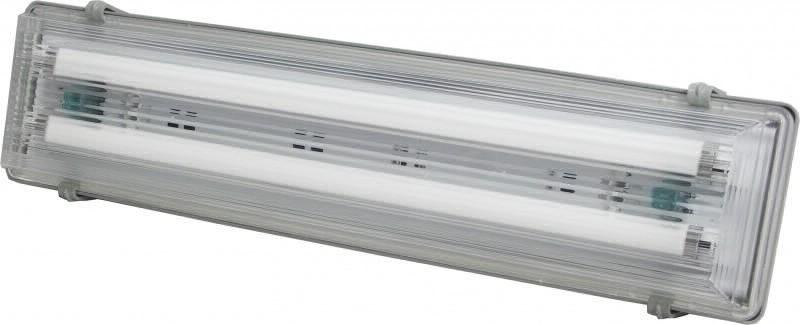

4 IP 65 Młyny, huty, pomieszczenie jak wyżej, w którym występuje duży stopień zapylenia. 2. Oznaczenia na oprawach szczelności przed wnikaniem ciał stałych i pyłu: IP 2x zwykła Brak symbolu lub Ochrona przed ciałami stałymi. IP 3x zwykła Brak symbolu lub Ochrona przed ciałami stałymi. IP 4x zamknięta Brak symbolu lub Ochrona przed ciałami stałymi. IP 5x pyłoodporna Niewielka ilość pyłu może przedostać się do wnętrza bez wywarcia ujemnego wpływu na prace urządzenia. 4

IP 6x pyłoszczelna Pył nie przedostaje się do wnętrza oprawy. 3. Oznaczenia na oprawach szczelności przed wnikaniem wody: IP x1 kroploodporna Ochrona przed wodą kapiącą pionowo.

5 IP 6x pyłoszczelna Pył nie przedostaje się do wnętrza oprawy. 3. Oznaczenia na oprawach szczelności przed wnikaniem wody: IP x1 kroploodporna Ochrona przed wodą kapiącą pionowo. IP x2 kroploodporna Ochrona przed wodą kapiącą pionowo, przy przechyleniu urządzenia do 15 względem położenia normalnego. IP x3 deszczoodporna Ochrona przed rozpyloną (natryskaną) wodą padającą pod kątem do 60 od pionu. IP x4 bryzgoodporna Ochrona przed wodą rozbryzgiwaną z dowolnego kierunku. IP x5 strugoodporna Ochrona przed strugami wody pochodzącymi z dyszy skierowanymi na osłonę z dowolnego kierunku. IP x6 strugoszczelna Brak znaku Ochrona przed zalaniem falami lub silnymi strugami; woda nie może dostać się do wnętrza oprawy w takiej ilości, aby wywołać szkodliwe skutki. IP x7 wodoodporna (wodoszczelna) Ochrona przed zanurzeniem urządzenia do wody na określony czas i przy określonym ciśnieniu; woda nie może dostać się do wnętrza oprawy w takiej ilości, aby wywołać szkodliwe skutki. 5

IP x8 Wodoszczelna pod ciśnieniem Po prawej stronie kropel podaje się głębokość zanurzenia. Ochrona przed głębokim, długotrwałym zanurzeniem urządzenia w warunkach określonych przez wytwórcę.

Montaż opraw na podłożu palnym: Materiał normalnie palny jest to taki materiał, którego temperatura zapłonu wynosi co najmniej 200 C i który nie odkształca się ani nie mięknie w tej temperaturze -

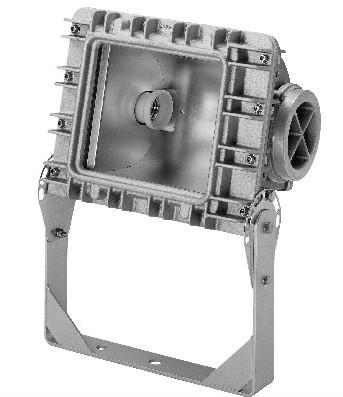

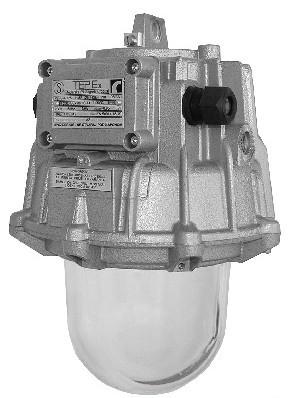

6 IP x8 Wodoszczelna pod ciśnieniem Po prawej stronie kropel podaje się głębokość zanurzenia. Ochrona przed głębokim, długotrwałym zanurzeniem urządzenia w warunkach określonych przez wytwórcę. Urządzenie jest hermetycznie zamknięte. IP 9K Wodoszczelna pod ciśnieniem. Norma DIN40050 Ochrona przed strugą wody pod ciśnieniem 80 do 100 barów i temperaturą do 80 0 C. 3. Montaż opraw na podłożu palnym: Materiał normalnie palny jest to taki materiał, którego temperatura zapłonu wynosi co najmniej 200 C i który nie odkształca się ani nie mięknie w tej temperaturze - np. drewno i materiały drewnopochodne o grubości powyżej 2 mm. Materiał niepalny to taki, który nie podtrzymuje palenia, np. metal, gips, beton. 4. Lampy w wykonaniu przeciwwybuchowym ze szczeliną oznaczone są symbolem Ex. 6

E14 - tzw. "mały gwint" (Edisona 14). E27 tzw standardowy gwint (Edisona 27).

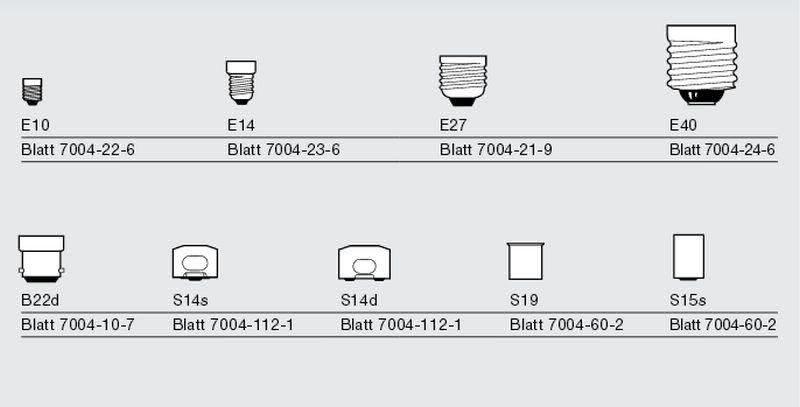

7 5. Znaki bezpieczeństwa użytkowania oprawy: 6. Wybrane trzonki do lamp żarowych i wyładowczych: E10 - trzonek żarówek latarkowych. E14 - tzw. "mały gwint" (Edisona 14). E27 tzw standardowy gwint (Edisona 27). E40 - przeznaczony do lamp większej mocy (Edisona 40). B22 - tzw. bagnetowy, trzonek używany w przemyśle. S14s, S15d, S15s, S19 trzonki żarówek liniowych. 7

Halogeny klasy C zwane średnioenergooszędnymi (żółty krótszy pasek).

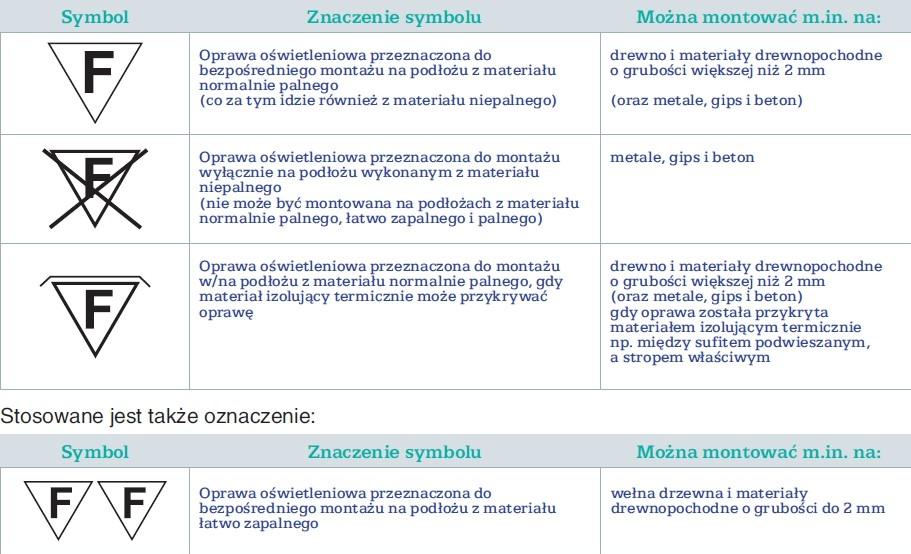

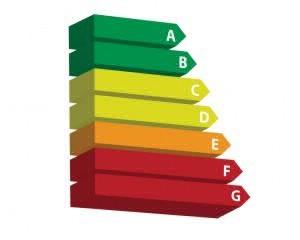

8 7. Energooszczędność. Najbardziej oszczędne są: Żarówki LED klasy A zwane niskoenergetycznymi (ciemnozielony krótszy pasek). Świetlówki kompaktowe klasy B zwane energooszczędnymi (ciemnozielony dłuższy pasek). Halogeny klasy C zwane średnioenergooszędnymi (żółty krótszy pasek). Większość produktów energooszczędnych ma na opakowaniu informację o mocy rzeczywistej (np. 28 W) i mocy zastępowanej (np. 40 W). Oznacza to, że takie źródło daje tyle światła co 40-watowa, klasyczna żarówka. 8. Oznaczenia palności: 8
