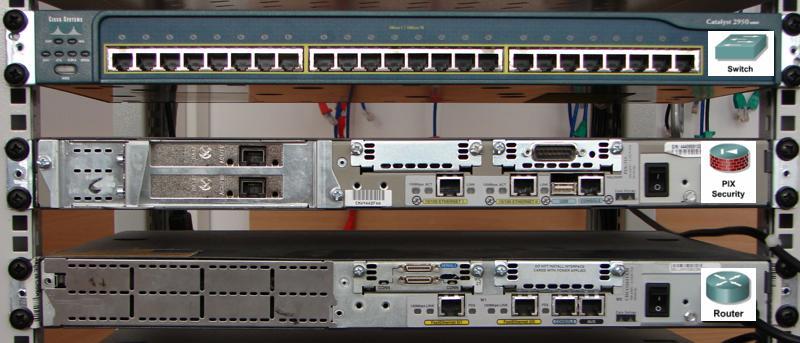

1 ZiMSK dr inż. Łukasz Sturgulewski, dr inż. Artur Sierszeń, dr inż. Andrzej Frączyk, Routing statyczny, ICMP 1

2 Wykład ICMP Routing statyczny Routing statyczny, ICMP 2

3 Sprawdzenie konfiguracji interfejsów OUTSIDE /24 outside security-level /24 dmz security-level 50 inside security-level / /8 Routing statyczny, ICMP 3

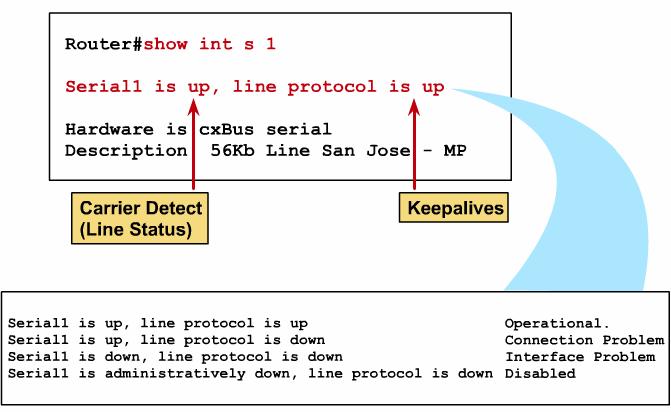

4 Sprawdzenie konfiguracji interfejsu Routing statyczny, ICMP 4

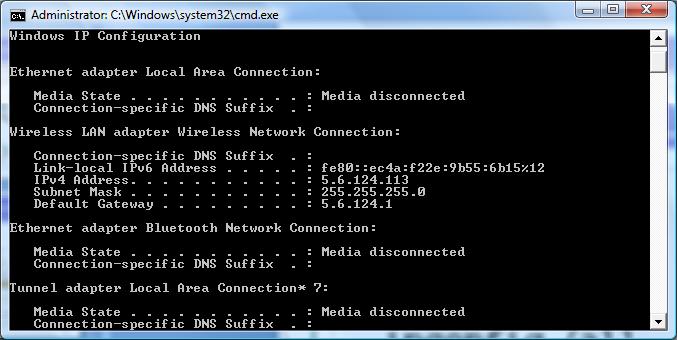

5 Sprawdzenie konfiguracji hostów Windows: cmd ipconfig ipconfig /all Routing statyczny, ICMP 5

6 Weryfikacja komunikacji w sieci ping traceroute tracert outside security-level 0 OUTSIDE / /24 dmz security-level 50 inside security-level / /8 Routing statyczny, ICMP 6

7 ICMP ICMP (ang. Internet Control Message Protocol) internetowy protokół warstwy sieciowej (3) modelu OSI komunikatów kontrolnych, wykorzystywany w diagnostyce sieci oraz wspomaganiu trasowania. Protokół ICMP opisany jest w RFC 792. Routing statyczny, ICMP 7

8 ICMP Bit 0-7 Bit 8-15 Bit Bit TYP KOD Suma kontrolna Dane (opcjonalne) Routing statyczny, ICMP 8

9 ICMP Lista typów wiadomości: 0 Echo Reply (zwrot echa "odpowiedź na ping") 1 Zarezerwowane 2 Zarezerwowane 3 Destination Unreachable (nieosiągalność miejsca przeznaczenia) 4 Source Quench (tłumienie nadawcy) 5 Redirect Message (zmień trasowanie) 6 Alternate Host Address (alternatywny adres hosta) 7 Zarezerwowane 8 Echo Request (żądanie echa) 9 Router Advertisement (ogłoszenie routera) 10 Router Solicitation (wybór routera) 11 Time Exceeded (przekroczenie limitu czasu) 12 Parameter Problem (Problem z parametrem) 13 Timestamp (żądanie sygnatury czasowej) 14 Timestamp Reply (zwrot sygnatury czasowej) 15 Information Request (żądanie informacji) 16 Information Reply (zwrot informacji) 17 Address Mask Request (żądanie maski adresowej) 18 Address Mask Reply (zwrot maski adresowej) 19 Zarezerwowane dla bezpieczeństwa Zarezerwowane 30 Traceroute (śledzenie trasy) 31 Datagram Conversion Error (błąd konwersji datagramu) 32 Mobile Host Redirect (zmiana adresu ruchomego węzła) 33 IPv6 Where-Are-You (Pytanie IPv6 "gdzie jesteś") 34 IPv6 Here-I-Am (Odpowiedź IPv6 "tu jestem") 35 Mobile Registration Request (prośba o rejestrację węzła ruchomego) 36 Mobile Registration Reply (odpowiedź na prośbę o rejestrację węzła ruchomego 37 Domain Name Request (żądanie nazwy domeny) 38 Domain Name Reply (zwrot nazwy domeny) 39 SKIP Algorithm Discovery Protocol 40 Photuris, Security failures Zarezerwowane Routing statyczny, ICMP 9

10 ICMP Prośba o echo Pomyślna odpowiedź tzw. odpowiedź z echem oznacza, że komunikacja między węzłami funkcjonuje prawidłowo (do warstwy 3). TYP (8 lub 0) KOD SUMA KONTROLNA IDENTYFIKATOR NUMER KOLEJNY DANE... TYP: 8 prośba o echo, 0 odpowiedź z echem IDENTYFIKATOR umożliwia powiązanie próśb i odpowiedzi przez nadawcę NUMER KOLEJNY umożliwia powiązanie próśb i odpowiedzi przez nadawcę DANE te same dane są w prośbie i odpowiedzi z echem Routing statyczny, ICMP 10

11 Routing OUTSIDE /24 outside security-level /24 dmz security-level 50 inside security-level / /8 Routing statyczny, ICMP 11

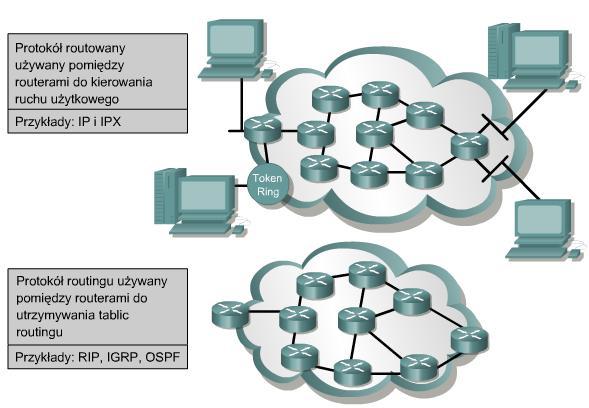

12 Protokół routowalny a protokół routingu Routing statyczny, ICMP 12

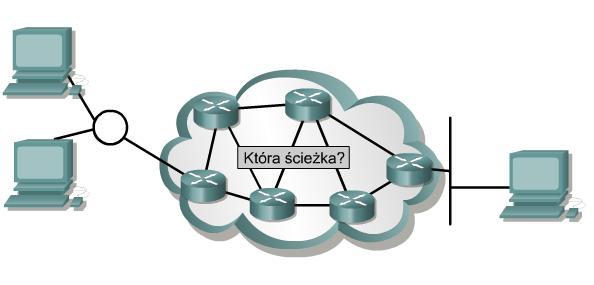

13 Określanie ścieżki przepływu Routing statyczny, ICMP 13

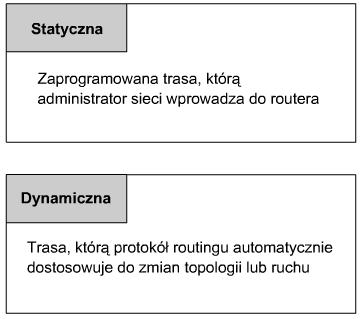

14 Rodzaje tras Routing statyczny, ICMP 14

15 Routing statyczny Ręczne ustalanie tras przez administratora. Dobry w sieciach wolno zmieniających się. Przydatny ze względu na bezpieczeństwo możliwość ukrycia części sieci czyli decyzji, które informacje mają być rozgłaszane. Przydatny gdy przy dostępie do sieci wykorzystywana jest tylko jedna ścieżka. Brak odporności na błędy (utrudnione korzystanie ze ścieżek alternatywnych). Zupełnie nie zdaje egzaminu w rozbudowanych szybko zmieniających się sieciach. Routing statyczny, ICMP 15

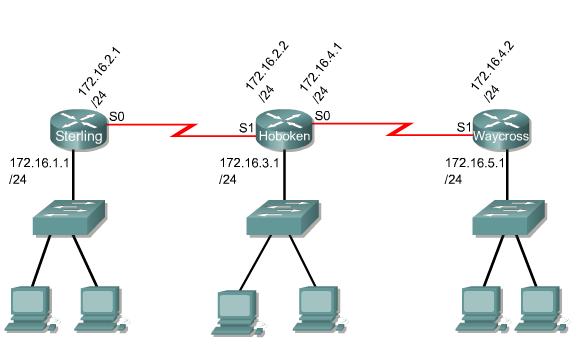

16 Routing statyczny Routing statyczny, ICMP 16

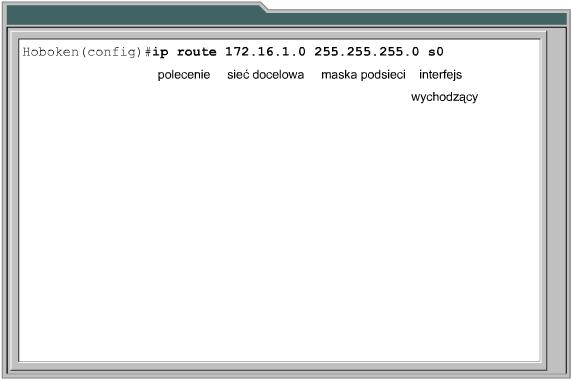

17 Konfiguracja tras statycznych Routing statyczny, ICMP 17

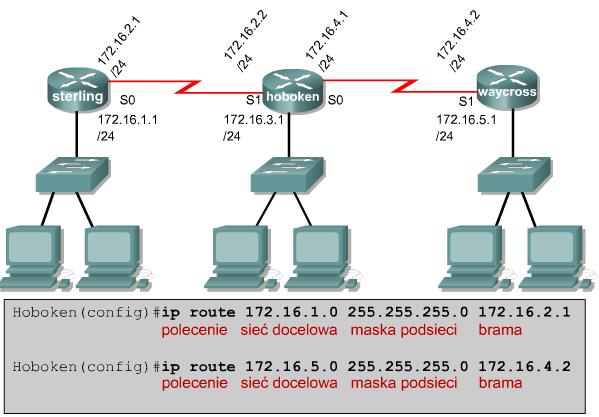

18 Konfiguracja tras statycznych Routing statyczny, ICMP 18

19 Konfiguracja tras statycznych Routing statyczny, ICMP 19

20 Trasa domyślna Trasą domyślną są wysyłane pakiety dla których kolejny skok nie jest znany (brak wpisu w tablicy routingu). Trasa domyślna jest definiowana na sztywno (statycznie) przez administratora. Routing statyczny, ICMP 20

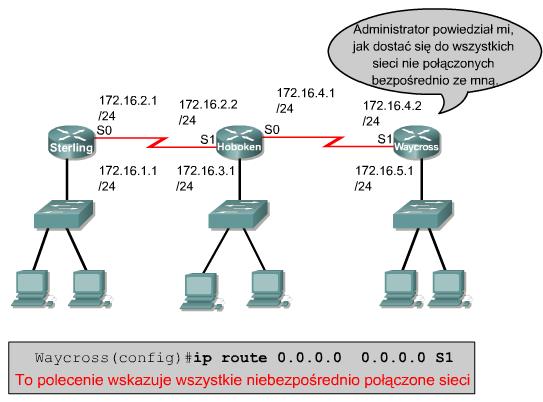

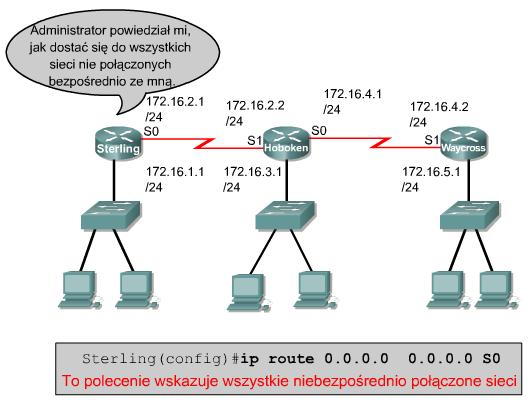

21 Trasa domyślna Routing statyczny, ICMP 21

22 Trasa domyślna Routing statyczny, ICMP 22

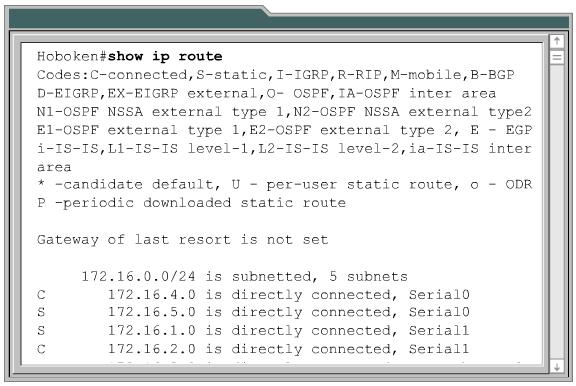

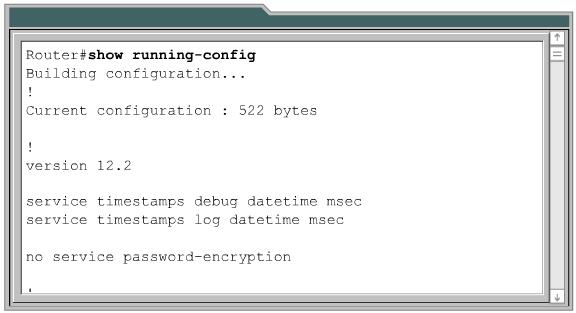

23 Weryfikowanie trasy statycznej Routing statyczny, ICMP 23

24 Weryfikowanie trasy statycznej show interfaces traceroute ping Routing statyczny, ICMP 24

25 Konfiguracja PIX/ASA Routing statyczny, ICMP 25

26 Czy to wystarczy do działania sieci? OUTSIDE /24 outside security-level /24 dmz security-level 50 inside security-level / /8 Routing statyczny, ICMP 26

27 ZiMSK KONIEC Routing statyczny, ICMP 27
