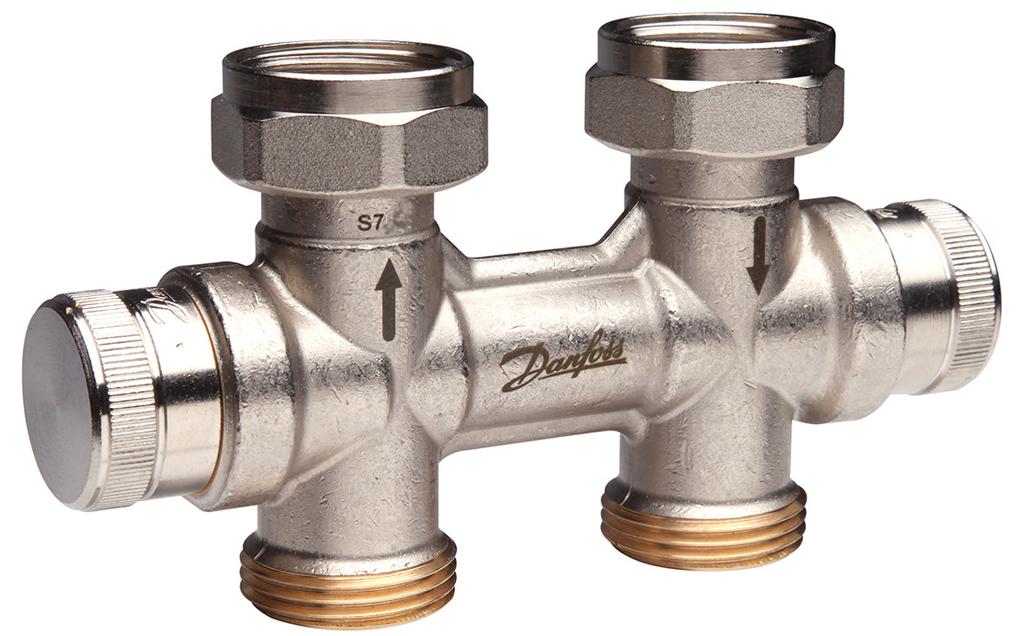

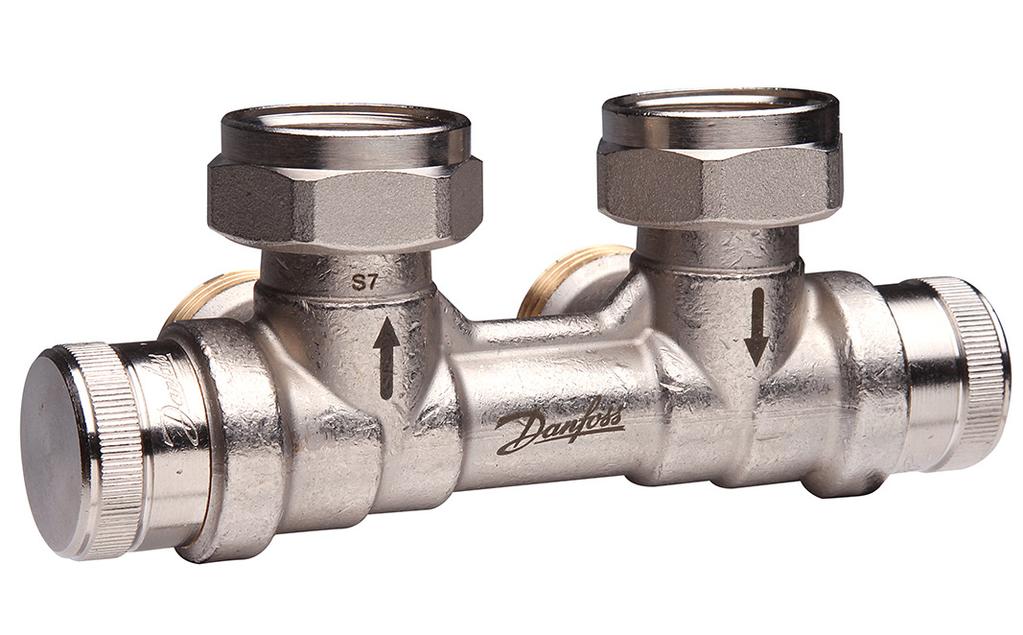

1 Zestaw przyłączeniowy do grzejników dolnozasilanych niezależny od zmian ciśnienia możliwość blokowania i opróżniania, ze zintegrowaną regulacją różnicy ciśnień Zastosowanie Zastosowanie Zawór posiada zintegrowaną regulację różnicy ciśnień, która zapewnia stałe ciśnienie w zaworze grzejnikowym. Regulacja przepływu odbywa się na zaworze grzejnikowym. W oparciu o stałe ciśnienie. to połączenie zestawu przyłączeniowego oraz zaworu odcinającego do zaworów grzejnikowych w układach dwururowych. Dzięki każdy grzejnik w instalacji pracuje w określonych warunkach ciśnienia i zapewnia stałą różnicę ciśnień w grzejniku przy pełnym i częściowym obciążeniu. W rezultacie układ grzejny sam się równoważy oraz pracuje w optymalnych warunkach przy pełnym i częściowym zapotrzebowaniu. Obniża to temperaturę powrotu, oszczędza energię oraz zapobiega reklamacjom spowodowanym hałasem w grzejniku. System dwururowy z zaworami grzejnikowymi, typowe przyłącza. Zestaw przyłączeniowy jest dostępny w wersji prostej prawej/lewej oraz kątowej prawej/lewej, z odległością międzyosiową mm. Połączenia samouszczelniające zapewniają możliwość użycia zarówno do grzejników z gwintem wewnętrznym G ½, jak i z gwintem zewnętrznym G ¾ A. Jako wyposażenie dodatkowe dostępny jest zawór napełniający i spustowy. Przyłącza do rur miedzianych, miękkich stalowych, PEX oraz Alupexu wykonuje się przy użyciu złączek zaciskowych Danfoss. Patrz oddzielny arkusz informacyjny. Aby zapobiec powstawaniu osadów i korozji, skład gorącej wody powinien być zgodny z zaleceniami VDI 2035 (Verein Deutscher Ingenieure). proste lewe proste prawe kątowe prawe kątowe lewe Zamawianie i dane techniczne Typ Wersja Połączenia Grzejnik Zastosowanie Maks. ciśnienie robocze Ciśnienie próbne Maks. temp. wody p min Nr kat. Prosty i lewy 03G7870 ze stałą kontrolą różnicy ciśnień lewy Prosty i lewy G ½ G ¾ G ¾ A G ¾ A 0 bar 6 bar 95 C 0,5 bar 03G787 03G G G7874 lewy 03G7875 Danfoss HS VDGTH49

2 Wykresy wydajności RA-N KVS Nastawy wstępne N N Wartość xp2 0,4 0,2 0,26 0, 0,46 0,59 0,73 0,87,05 l/h Position Pozycja N Position Pozycja 7 Position Pozycja 6 Position Pozycja 5 00 L/hr l/h 80 Position Pozycja 4 Position Pozycja 3 60 Position Pozycja 2 Position Pozycja ,0 0,5 0,20 0,25 0,30 0,35 0, 0, ,6 bar (Wydajności odpowiadają wszystkim grzejnikom z tolerancją ±0% w zależności od typu i rozmiaru grzejnika.) 2 Danfoss HS VDGTH49

3 Wykresy wydajności RA-U KVS Nastawy wstępne N N Wartość xp2 0,04 0,05 0,07 0,09 0,3 0,8 0,24 0, 0,55 l/h Pozycja N Pozycja 7 Pozycja 6 Pozycja 5 l/h Pozycja 4 Pozycja 3 Pozycja 2 Pozycja bar (Wydajności odpowiadają wszystkim grzejnikom z tolerancją ±0% w zależności od typu i rozmiaru grzejnika.) 2 3 Nowa instalacja z wbudowanym zaworem Danfoss: Podczas montażu dynamicznego zestawu przyłączeniowego Danfoss należy znaleźć wymaganą wartość l/h dla grzejnika, a następnie przejść do wykresu typu zaworu (N lub U) i ustawić zawór wbudowany zgodnie z wykresem. Zastąpienie starego zestawu przyłączeniowego dynamicznym zestawem przyłączeniowym, z zastosowaniem wbudowanego zaworu Danfoss: Podczas wymiany zestawu przyłączeniowego należy najpierw zidentyfikować typ zaworu wbudowanego zamontowanego na grzejniku (N lub U). Dokonuje się tego zgodnie z oznaczeniem zaworu Danfoss (patrz poniżej). Następnie należy odszukać wymaganą wartość l/h i skorzystać z powyższego wykresu typu zaworu wbudowanego, aby znaleźć nastawę wstępną zaworu wbudowanego. Zawory wbudowane innych producentów: W przypadku montażu na grzejniku z zaworem wbudowanym innego producenta należy najpierw znaleźć wymaganą wartość l/h dla tego grzejnika. Następnie należy odszukać na powyższym wykresie nastawę wstępną Danfoss. Kolejnym krokiem jest posłużenie się tabelą Wydajności, aby znaleźć wartość kv dla nastawy wstępnej. Należy użyć tej wartości kv, aby wstępnie nastawić zawór wbudowany, posiłkując się przy tym danymi producenta. Danfoss HS VDGTH49 3

4 Oznakowanie zaworu Danfoss Typ zaworu Oznakowanie RA-N RA-U NA, ND, NI, NJ, NK, NE, NM, NL, NO, NG UA, UD, UI, UJ, UK, UO Opróżnianie grzejnika 2 W celu opróżnienia grzejnika należy najpierw odkręcić zatyczki. Następnie należy zamknąć wlot oraz odpływ grzejnika. Po zamontowaniu zaworu spustowego () otworzyć go przy pomocy klucza imbusowego (2). Akcesoria Produkt Nr kat. Zawór napełniający i spustowy bez niklowania, z zewnętrznym gwintem ¾ oraz złączem dla węża. 003L0 Samouszczelniający nypel połączeniowy do grzejnika z gwintem wewnętrznym G ½ 003L0249 Narzędzie p do optymalizacji pompy 03G7855 p Sterownik (Sparepart) 03G Danfoss HS VDGTH49

5 Konstrukcja 2. Zawór grzejnikowy 2. Zawór zintegrowany 3. Adapter samouszczelniający DN20 4. Uszczelka 5. Odcięcie wlotu 6. Odcięcie odpływu 7. Opróżnianie, odpływ 8. Adapter samouszczelniający DN5 9. Regulator DeltaP Materiały pozostające w kontakcie z wodą Korpus zaworu oraz inne części mosiężne MS58 Sprężyna SS EN Membrana EPDM O-ringi EPDM/NBR Płyta zaworu NBR Podkładka CW4K Uszczelka EPDM Danfoss HS VDGTH49 5

6 Wymiary Połączenie grzejnika Wersja Nr kat Prosty i lewy G G7870 G ½ G787 03G787 4 lewy 4 03G G7872 Prosty i lewy 03G G7873 G ¾ 03G G7874 Danfoss Poland Sp. z o.o. z siedzibą w Grodzisku Mazowieckim przy ul. lewy 03G7875 Chrzanowskiej 5, zarejestrowana 03G7875 w Sądzie Rejonowym dla m. st. Warszawa w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, KRS: , NIP: , REGON: , Kapitał Zakładowy zł Dostęp Heating Segment heating.danfoss.pl Danfoss Poland Sp. z o.o. +48 z siedzibą w 00 Grodzisku 00 Mazowieckim przy ul. Chrzanowskiej 5, zarejestrowana w Sądzie Rejonowym dla m. st. Warszawa w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, KRS: , NIP: , REGON: , Kapitał Zakładowy zł Heating bok@danfoss.com Segment heating.danfoss.pl bok@danfoss.com 6 Danfoss HS VDGTH49
