1 TGA 8000 Analizator termograwimetryczny LEPSZE CHARAKTERYSTYKI BIORĄ SIĘ Z LEPSZEJ KONTROLI

2 TWOJE PRÓBKI SĄ ZŁOŻONE WSZYSTKO INNE JEST PROSTE Dla badaczy i naukowców zajmujących się charakterystyką materiałów świat coraz bardziej się komplikuje. Nie dotyczy to jednak naszego rozwiązania: analizator termograwimetryczny TGA 8000 umożliwia pełną kontrolę nad środowiskiem próbek, zapewniając przy tym wysoką wydajność i niezawodność nawet w przypadku braku nadzoru operatora. Ponadto zaawansowana technika sprzężona doskonale współpracuje z różnymi systemami, takimi jak FT-IR, MS, GC/MS i inne, umożliwiając lepsze poznanie wydzielonych gazów. Innymi słowy, złożona charakterystyka staje się prosta. 2

3 Najistotniejsza jest kontrola atmosfery próbek Analizator TGA 8000 daje pewność pełnej kontroli nad atmosferą, w jakiej znajduje się próbka, zarówno pod względem temperatury, jak i gazu. Nasz system kontroli temperatury pieca zapewnia szeroki zakres temperatur efektywnych od wartości poniżej temperatury otoczenia aż do 1200 C. System zapewnia szybkości ogrzewania od 0,1 C do 500 C/min, umożliwiając wykorzystanie w najszerszym zakresie zastosowań, a jego niewielka masa i chłodzenie z wymuszonym obiegiem powietrza pozwalają na prędkie schładzanie w celu szybkiej obsługi próbek. Na potrzeby gazowego środowiska próbek system zapewnia dwa wbudowane masowe kontrolery przepływu w celu przedmuchu wagi i próbek. Wbudowana funkcja przełączania gazu przy użyciu oprogramowania Pyris ułatwia zmianę gazu, natomiast opcja mieszania gazów umożliwia łączenie do trzech gazów reakcyjnych, które są dostarczane bezpośrednio do obszaru próbek. Potęga analizy termograwimetrycznej Analiza termograwimetryczna pozwala zmierzyć zmianę masy próbki podczas jej ogrzewania, schładzania lub utrzymywania w stałej temperaturze w kontrolowanej atmosferze. Zastosowania Rozpad i stabilność termiczna Identyfikacja i oznaczanie zawartości składników Odparowanie oraz identyfikacja wilgoci/ rozpuszczalnika Kinetyka i modelowanie reakcji Idealny na potrzeby bezobsługowego działania W dzisiejszych środowiskach laboratoryjnych o ograniczonym budżecie wykonywanie złożonych charakterystyk jest zadaniem całego personelu dlatego proste i łatwe w użyciu przyrządy są potrzebne jak nigdy dotąd. Nasz nowo zaprojektowany 48-pozycyjny automatyczny podajnik próbek jest po prostu najlepszy w branży to doskonały system do automatycznego ładowania pojedynczych próbek czy też do analizy wielu próbek przez noc. Ten oczekujący na zatwierdzenie patentowe automatyczny podajnik próbek bezproblemowo współpracuje z oferowaną przez naszą firmę przystawką Accupik służącą do badań próbek wodnych lub lotnych oraz z szeroką gamą naszych akcesoriów do obsługi technik sprzężonych. Przepływ gazu w analizatorze TGA 8000 MASOWY KONTROLER PRZEPŁYWU GMD 8000 MASOWY KONTROLER PRZEPŁYWU BEZ WEWNĘTRZNEGO MASOWEGO KONTROLERA PRZEPŁYWU WYLOT WSZYSTKICH GAZÓW 3

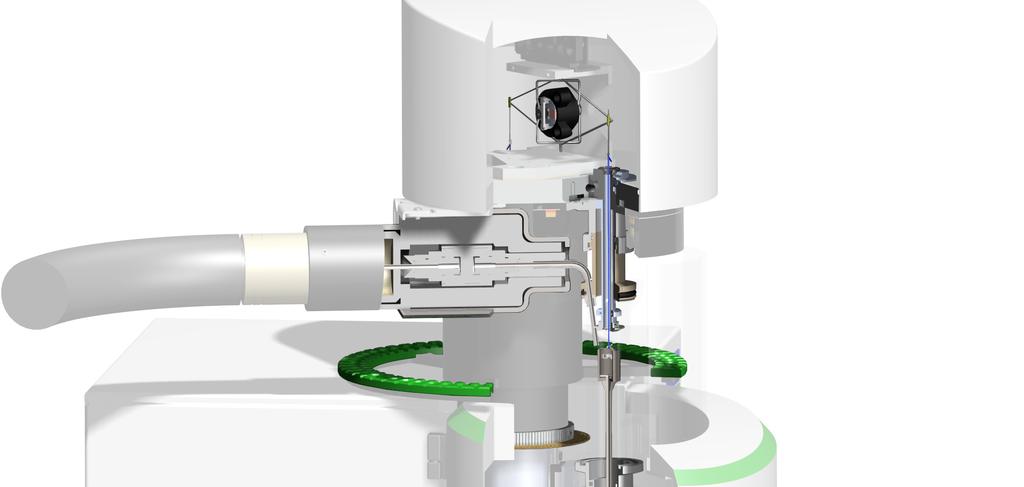

4 ANALIZATOR TERMOGRAWIMETRYCZNY ZAPROJEKTOWANY Z MYŚLĄ O LEPSZEJ KONTROLI Wykorzystująca pozycję zerową ultramikrowaga optyczna, izolowana w komorze wagi z kompensacją temperatury zapewnia stabilność i umożliwia pomiar nawet najmniejszych zmian masy. Podgrzewany zawór przekierowania gazu umożliwia działanie w trybie niesprzężonym bez niebezpieczeństwa zanieczyszczenia linii transferowej. Element ogrzewczy (ang. hot finger) utrzymuje w wysokiej temperaturze rurkę zasysającą gazy do linii transferowej, aby zapobiec kondensacji. Rurkę gazów można łatwo wyjąć do czyszczenia. Opcjonalny sprzęgający interfejs rozszerza możliwości systemu analizatora TGA 8000 o analizę wydzielanego gazu w systemach FT-IR, GC lub GC/MS. Nasz oczekujący na zatwierdzenie patentowe mechaniczny system pozycjonowania śledzi położenie automatycznego podajnika próbek nawet wtedy, gdy system jest wyłączony. 4

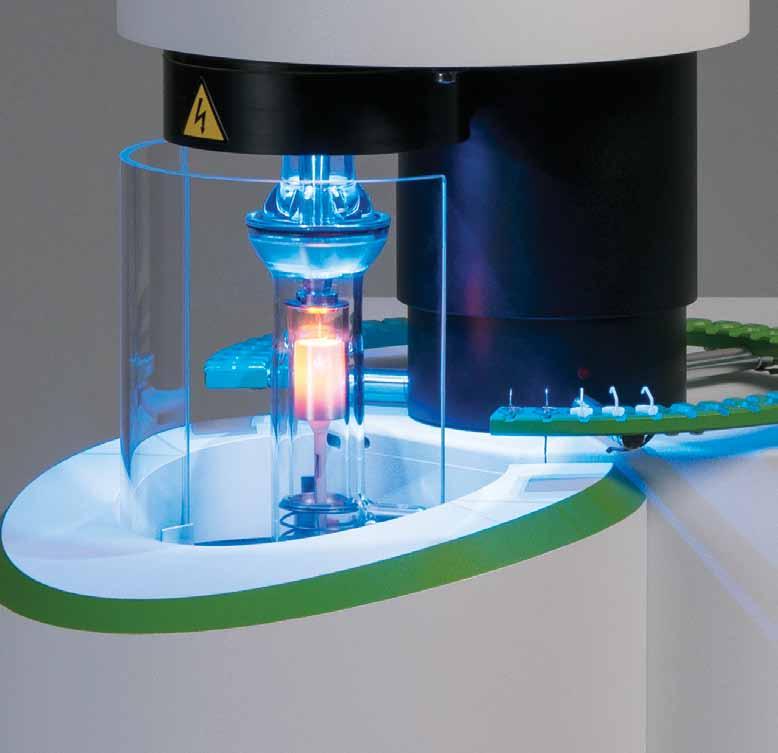

5 Rurka gazu reakcyjnego umożliwia dodawanie gazu reaktywnego bezpośrednio do obszaru próbek. Łączy się ona z opcjonalnym urządzeniem do mieszania gazu (GMD 8000), umożliwiając mieszanie aż trzech z nich. 48-pozycyjny automatyczny podajnik/ładowarka próbek zapewnia niezawodną, bezobsługową pracę analizatora, umożliwiając przy tym działanie sprzężonej linii transferowej i przystawki Accupik. Mikropiec o małej masie, w platynowej obudowie zapewnia dużą szybkość ogrzewania (do 500 C/min) do temperatury 1200 C oraz natychmiastowe schładzanie w kontrolowanej atmosferze. Natomiast wbudowane masowe regulatory przepływu oraz funkcja przełączania gazu umożliwiają precyzyjną kontrolę nad atmosferą. Wbudowane masowe regulatory przepływu i funkcja przełączania gazu umożliwiają precyzyjną kontrolę nad atmosferą. 5

6 Ewolucja technik sprzężonych W przeciwieństwie do wszystkich innych systemów analizator TGA 8000 zaprojektowano od podstaw z myślą o technikach sprzężonych, co pozwala zwiększyć możliwości analizy dzięki połączeniu takich technik jak FT-IR, MS, GC/MS i wiele innych. Jesteśmy jedynym dostawcą, który oferuje wszystkie elementy w tym przyrządy, usługi oraz wsparcie konieczne, aby zrozumieć i wdrożyć kompleksowe rozwiązanie technik sprzężonych w danym laboratorium. Podczas gdy inni producenci są zależni od stron trzecich w zakresie dostarczenia kompletnego rozwiązania łączącego różne techniki, nasza firma oferuje cały szereg systemów sprzężonych, które dokładnie spełniają konkretne potrzeby. System TGA 8000 oferuje proste połączenie, podgrzewany zawór przekierowania gazu oraz podgrzewaną linię transferu gazów, aby zmaksymalizować działanie systemu sprzężonego i zapewnić optymalną wydajność. W połączeniu z systemem zrównoważonego przepływu gazu w naszych liniach transferowych umożliwia to łatwe określenie dokładnego profilu wydzielanych gazów. Nasz sprzężony system TGA-GC/MS został wybrany przez amerykańską Agencję Ochrony Środowiska (EPA) do badania rozpuszczalników uwięzionych w nanorurkach węglowych. Oferująca bogate możliwości aplikacja w systemie operacyjnym ios umożliwia kontrolowanie i monitorowanie analizy termograwimetrycznej za pośrednictwem urządzeń iphone lub ipad. Czerwony Wskazuje, że przyrząd jest w trybie ogrzewania. Niebieski Wskazuje, że przyrząd jest w trybie chłodzenia. Zielony Wskazuje, że przyrząd jest w trybie izotermicznym. Różne kolory oświetlenia zapewniają jednoznaczną identyfikację stanu pracy. Niezawodne oprogramowanie spełniające wszystkie potrzeby analizy termograwimetrycznej System TGA 8000 jest obsługiwany przez oprogramowanie Pyris idealną platformę do analizy termicznej. Oprogramowanie to jest intuicyjne i łatwe w obsłudze oraz oferuje przy tym szeroki wachlarz standardowych funkcji i możliwości, które zapewniają maksymalną elastyczność w obrębie całej naszej gamy systemów do analizy termicznej. Funkcja Pyris Player umożliwia kompleksowe bezobsługowe działanie automatycznego podajnika próbek oraz analizę próbki od pobrania próbek aż po raportowanie i drukowanie. Pyris Player umożliwia grupowanie podobnych analiz w celu uproszczenia konfiguracji i harmonogramowania. Ponadto nasze oprogramowanie AutoStepwise zapewnia doskonałe oddzielanie nakładających się sygnałów zmian w próbce oraz ilościową analizę składu umożliwia łatwy rozdział różnych przemian związanych z wieloskładnikowymi materiałami, takimi jak mieszanki polimerowe, elastomery i materiały zawierające rozpuszczalniki. W połączeniu z kinetyką rozpadu pozwala to badać rozkład przy użyciu tradycyjnych metod kinetycznych. Oprogramowanie Pyris umożliwia zmianę położenia pieca, wkładanie i wyjmowanie próbek, podgląd stanu pracy, a nawet graficzne przedstawienie danych doświadczalnych a wszystko za jednym dotknięciem palca. System oferuje ponadto wszystkie udogodnienia i możliwości w zakresie monitorowania zapewniane przez system operacyjny Apple ios, dostępne za pomocą urządzeń iphone i ipad umożliwiając wygodne lokalne sterowanie i monitorowanie stanu systemu analizatora TGA

7 Niezrównana wydajność na potrzeby złożonych charakterystyk Analizator TGA 8000, stanowiący kolejny wielki krok w ewolucji technologii termograwimetrycznej, zapewnia przepustowość i wydajność niezbędne w automatycznym systemie, łatwym w obsłudze oraz utrzymaniu, który jest idealny między innymi w przypadku poniższych zastosowań: Często nie wystarczy wiedzieć, jak dużo rozpuszczalnika ulatnia się podczas badania do pełnej charakterystyki niezbędne jest jego zidentyfikowanie. Zanieczyszczenia chemiczne pochodzenia organicznego z nielegalnych wysypisk, nieszczelnych zbiorników i innych źródeł stanowią poważny problem. Analiza TG-IR może pomóc zidentyfikować szkodliwe substancje chemiczne w glebie. Plastyfikatory w polimerach można analizować ilościowo i identyfikować dzięki połączeniu analizatora TGA 8000 ze spektrometrem FT-IR firmy PerkinElmer. Podłączenie analizatora TGA 8000 do systemu GC/MS lub MS firmy PerkinElmer umożliwia oznaczenie ilościowe i identyfikację wydzielanych gazów, jak tutaj w przypadku badań rozpuszczalnika rekrystalizacji w preparacie farmaceutycznym. Ubytek masy (ciągła czerwona linia) i pochodna (przerywana niebieska linia) w próbce zanieczyszczonej gleby. W tym przykładzie plastyfikator można łatwo zidentyfikować, badając widmo w podczerwieni podczas ubytku masy związanego z wydzielaniem plastyfikatora (w punkcie w 13. minucie doświadczenia) i porównując je względem biblioteki odniesienia. Analiza złożonych matryc w ziarnach kawy przedstawia nie tylko różnice między ziarnami, ale także substancje wymywalne, które mogą zanieczyszczać opakowanie. Nie wszystkie ftalany w PCW są dopuszczalne we wszystkich zastosowaniach analizy TGA-MS oraz TGA-GS/MS pomogą określić, które rodzaje ftalanów są obecne. Analiza kopolimeru etylenu i octanu winylu metodą TGA-MS umożliwia potwierdzenie, że produkty zawierają dokładnie taki materiał, jakiego oczekiwano i za który zapłacono. Pochodna masy (mg/min) 0, ,9 0, ,0 90-0,2 80-0,4 70-0,6 60-0,8 50-1,0 40-1,2 30-1,4 20-1,6 10-1,8-1,927-2, Temperatura ( C) Termogram wynikowy z analizy ziaren kawy. Niebieska krzywa przedstawia niepalone ziarna pochodzące z Afryki; czerwona krzywa przedstawia niepalone ziarna pochodzące z Sumatry. Przedstawiono ubytek masy oraz pierwszą pochodną. Masa % (%) Masa % (%) 103, Delta Y = 50,998% Delta Y = 64,825% ,023 49, Temperatura ( C) Krzywa procentowego ubytku masy wygenerowana na podstawie analizy termograwimetrycznej dwóch próbek PCW: jednej zawierającej ftalan dwuizononylu (kolor fioletowy) ftalan kontrolowany, ubytek masy (delta y) o wartości 50,998%, oraz drugiej zawierającej mieszaninę ftalanów niekontrolowanych (kolor zielony) ubytek masy (delta y) o wartości 64,825%. Masa % (%) Delta Y = 18,749% Delta Y = 80,185% ,00 C 0, , , ,6 Temperatura ( C) Krzywa termograwimetryczna wygenerowana na podstawie analizy próbek kopolimeru etylenu i octanu winylu. 4, Pochodna masy (mg/min) 7

8 PerkinElmer, Inc. 940 Winter Street Waltham, MA USA Tel.: (800) lub (+1) Pełna lista biur na całym świecie jest dostępna na stronie Copyright 2015, PerkinElmer, Inc. Wszelkie prawa zastrzeżone. PerkinElmer jest zarejestrowanym znakiem handlowym firmy PerkinElmer, Inc. Wszystkie pozostałe znaki handlowe są własnością odpowiednich podmiotów _POL_02 PKI
