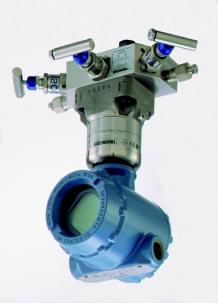

1 Przetworniki ciśnienia 3051S Najwyższa dokładność pomiarów 0,04% 10 letnia stabilność w warunkach procesowych Modułowa konstrukcja gwarancją mniejszych kosztów instalacji i obsługi Spis treści Dane techniczne strona.. 5 Atesty do pracy w obszarach zagrożonych wybuchem strona.. 12 Rysunki wymiarowe strona.. 13 Specyfikacja zamówieniowa strona.. 21 Karta konfiguracyjna przetwornika 3051S HART strona. 33

2 0RGHO6 Nowy przetwornik z nowym modułem,,supermodule Mamy przyjemność przedstawić nowy etap w rozwoju technologii pomiarów przetwornik 3051S o budowie modularnej. Emerson Process Management wprowadził na rynek nową rodzinę przetworników ciśnienia i różnicy ciśnień opartą o całkowicie nową koncepcję technologiczną! Wiele lat badań i doświadczeń obiektowych udowodniło, że najpoważniejszym źródłem awarii przyrządów i pogarszania się ich parametrów metrologicznych jest wpływ środowiska na delikatne elementy elektroniczne. Aby tego uniknąć Emerson Process Management proponuje konstrukcję, w której zarówno czujnik ciśnienia jak i cała elektronika jest zamknięta w hermetycznie spawanej obudowie. Takie rozwiązanie umożliwia zagwarantowanie 10 letniej stabilności pomiaru w warunkach obiektowych. Dodatkowo koncepcja budowy modularnej przetwornika pozwala na precyzyjne dopasowanie do potrzeb aplikacji. Obecnie oferujemy kilka opcji wyprowadzenia sygnału wyjściowego (szybkie złącze, puszka z listwą zaciskową, obudowa z wyświetlaczem) oraz kilkanaście opcji połączenia przetwornika z procesem (złącze Coplanar, zblocze wielozaworowe, zintegrowane zwężki, annubary, itp.). W efekcie otrzymujemy kilkadziesiąt opcji konfiguracji przetwornika. Urządzenia firmy Rosemount do pomiarów ciśnień Przetwornik natężenia przepływu masowego Model 3095MV Precyzyjny pomiar różnicy ciśnień, ciśnienia statycznego i temperatury procesowej w jednym przetworniku umożliwia dynamiczne wyznaczenie w pełni skompensowanego natężenia przepływu masowego. Patrz karta katalogowa Zintegrowane zblocza Model 305 i 306 Fabrycznie montowane na przetworniku, kalibrowane i testowane wraz z nim, zmniejszają koszty montażu. Patrz karta katalogowa Zdalne oddzielacze Model 1199 Zapewniają dokładne, zdalne pomiary ciśnienia i zabezpieczają przetwornik przed gorącymi, korozyjnymi lub lepkimi mediami procesowymi. Patrz karta katalogowa Zintegrowana zwężka Model 1195 i przepływomierze ProPlate/Mass ProPlate Przepływomierze zbudowane w oparciu o zwężkę pomiarową, skompletowane u producenta i gotowe do montażu w rurociągach o małych średnicach. Do pomiaru czystych gazów, cieczy i pary. Patrz karta katalogowa Przepływomierze annubarowe Seria precyzyjnych przepływomierzy zawierających czujnik annubar, do rurociągów o wielkościach od 2 do 72 cali (50,8 do 1829 mm). Patrz karta katalogowa Zwężka Model 405P Moduł bezkołnierzowy ze zwężką i zintegrowanym zbloczem. Patrz karta katalogowa

3 Wybór właściwego przetwornika 3051S WYBÓR KONFIGURACJI PRZETWORNIKA Przetwornik różnicy ciśnień, ciśnienia względnego i absolutnego 3051S_C z kołnierzem Coplanar Patrz specyfikacja zamówieniowa na stronie 21 Dokładność 0,04% Zakresowość 200:1 10 letnia stabilność Kołnierze Coplanar umożliwiające zintegrowany montaż zblocza zaworowego, elementu wytwarzającego spadek ciśnienia i oddzielaczy Kalibrowane zakresy pomiarowe od 0,25 mbar do 276 bar Membrany pomiarowe ze stali nierdzewnej 316L, Hastelloy u C, Monelu, tantalu, złoconego Monelu lub złoconej stali nierdzewnej 316L IN LINE/3151_A103B Przetwornik ciśnienia względnego i absolutnego 3051S_T z przyłączem gwintowym Patrz specyfikacja zamówieniowa na stronie 25. Dokładność 0,04% Zakresowość 200:1 10 letnia stabilność Kalibrowane zakresy pomiarowe od 10,3 mbar do 689 bar Szeroka gama przyłączy procesowych Membrany pomiarowe ze stali nierdzewnej 316L i Hastelloy u C COPLANAR/3151_E101A Przetwornik poziomu cieczy 3051S_L Patrz specyfikacja zamówieniowa na stronie 27 Dokładność 0,065% Zakresowość 100:1 Membrany w płaszczyźnie kołnierza lub odsunięte o 2, 4 i 6 cali Różne ciecze wypełniające Części stykające się z medium ze stali nierdzewnej 316L, Hastelloy u lub tantalu COPLANAR/3151_E27B

4 0RGHO6 WYBÓR ODPOWIEDNIEGO PRZETWORNIKA Moduł Ultra Dokładność 0,04%, zakresowość 200:1 10 letnia stabilność Moduł Classic Dokładność 0,065%, zakresowość 100:1 5 letnia stabilność WYBÓR OBUDOWY I PRZYŁĄCZA PROCESOWEGO Obudowa z puszką przyłączeniową Podstawowa obudowa tylko z przyłączami elektrycznymi Obudowa Plantweb Do stosowania także w architekturze FOUNDATION fieldbus, ze zintegrowanym miernikiem LCD i możliwością rozbudowy elektroniki w przyszłości Zdalny montaż elektroniki Do zdalnego montażu interfejsu operatora, możliwość wyeliminowania rurek impulsowych Kołnierz Coplanar 6WDQGDUG GODSU]HWZRUQLNyZ 0RGHO6 Elementy wytwarzające różnicę ciśnień Montaż zintegrowanej zwężki pomiarowej lub rurki Pitota Membrany oddzielające Kołnierz tradycyjny Możliwość podłączenia zdalnych oddzielaczy Model 1199 Montaż zdalny lub zintegrowany Do bezpośredniej wymiany tradycyjnych przetworników Zintegrowane zblocze Możliwość podłączenia zbloczy różnych typów: Coplanar, tradycyjnych i typu gwintowanego Dostępne zblocza dwu, trzy i pięciozaworowe

5 Dane techniczne DANE METROLOGICZNE Zakres nieprzeskalowany, warunki referencyjne, wypełnienie olejem silikonowym, wykonanie ze stali nierdzewnej, przyłącza procesowe: kołnierze Coplanar (_C) lub 1 /2 cala 14 NPT (_T), kalibracja cyfrowa na cały zakres pomiarowy. Zgodność z danymi technicznymi (±3 sigma) Wprowadzanie nowych technologii, zaawansowane techniki wytwarzania i statystyczna kontrola jakości zapewniają zgodność parametrów z publikowanymi danymi technicznymi na poziomie co najmniej ±3 sigma. Dokładność referencyjna (URL górna wartość graniczna zakresu pomiarowego) _CD, CG Ultra (1) (2) ±0,04% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV Zakres 1: ±0,09% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 15:1, dokładność = Classic (1) (2) ±0,065% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV Zakres 1: ±0,10% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 15:1, dokładność = _T 85/ ± V]HURNRÐFL]DNUHVX =DNUHV Zakres 0: ±0,09% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 2:1, dokładność = ±0,045% URL ±0,04% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV Zakres 0: ±0,10% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 2:1, dokładność = ±0,05% of URL ±0,065% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX 85/ =DNUHV ± V]HURNRÐFL]DNUHVX =DNUHV _CA ±0,04% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV Zakres 0: ±0,075% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 5:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV ±0,065% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHVX Zakres 0: ±0,075% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 5:1, dokładność = 85/ ± V]HURNRÐFL]DNUHVX =DNUHV _L Nie dotyczy ±0,065% szerokości zakresu pomiarowego; dla współczynników skali mniejszych od 10:1, dokładność = (1) Podana dokładność referencyjna obejmuje błędy związane z liniowością, histerezą i powtarzalnością. (2) Dla przetworników z komunikacją FOUNDATION fieldbus, w miejsce szerokości zakresu podstawić szerokość skalibrowanego zakresu pomiarowego. Dokładność całkowita _C CD Zakresy 2 3 i CG Zakresy 2 5 Ultra (1) Classic (1) ±0,125% szerokości zakresu pomiarowego; dla zmiany temperatury o ±28 C, 0 100% wilgotności względnej, dla ciśnień statycznych do 68,9 bar (tylko model CD), dla współczynników skali 1:1 do 5:1. Stabilność długoczasowa /długoterminowa/ 85/ ± V]HURNRÐFL]DNUHVX =DNUHV ±0,15% szerokości zakresu pomiarowego; dla zmiany temperatury o ±28 C, 0 100% wilgotności względnej, dla ciśnień statycznych do 68,9 bar (tylko model CD), dla współczynników skali 1:1 do 5:1. (1) Dokładność całkowita jest oparta na sumie błędów dokładności w warunkach referencyjnych, wpływu temperatury otoczenia i ciśnienia statycznego. _C CD Zakresy 2 3 i CG Zakresy 2 5 Ultra ±0,20% URL przez 10 lat; przy zmianie temperatury o ±28 C, 0 100% wilgotności względnej, dla ciśnień statycznych do 68,9 bar (tylko model CD) Classic ±0,20% URL przez 10 lat; przy zmianie temperatury o ±28 C, 0 100% wilgotności względnej, dla ciśnień statycznych do 68,9 bar (tylko model CD)

6 0RGHO6 Własności dynamiczne Protokół 4 20 ma (protokół HART FOUNDATION ) (1) Fieldbus (3) Całkowity czas odpowiedzi (T d + T c ) (2) : _C, Zakresy 2 5: Zakres 1: Zakres 0: _T: _L: 100 milisekund 255 milisekund 700 milisekund 100 milisekund Zależny od aplikacji 152 milisekund 307 milisekund 752 milisekund 152 milisekund Zależny od aplikacji Czas martwy (Td) 45 milisekund (nominalny) 97 milisekund Częstotliwość uaktualniania 22 razy na sekundę 22 razy na sekundę (1) Czas martwy i częstotliwość uaktualniania dotyczą wszystkich modeli i zakresów; tylko wyjście analogowe. (2) Nominalny całkowity czas odpowiedzi w temperaturze 24 C, w warunkach referencyjnych. (3) Tylko wyjście FOUNDATION fieldbus przetwornika; nie uwzględniono czasu trwania makrocyklu. Typowy czas odpowiedzi przetwornika Zmiana ciśnienia 100% 36.8% 0% Sygnał wyjściowy w funkcji czasu T d T c Czas T d = Czas martwy T c = Stała czasowa Czas odpowiedzi= T d +T c 63.2% całości zmiany _17A Wpływ temperatury otoczenia (dla zmiany temperatury o 28 C) dla różnych współczynników skali Ultra Classic _CD, CG ± (0,009% URL + 0,04% zakresu) dla 1:1 do 10:1 ± (0,018% URL + 0,08% zakresu) dla 10:1 do 200:1 Zakres 0: ± (0,25% URL + 0,05% zakresu) Zakres 1: ± (0,1% URL + 0,25% zakresu) ± (0,0125% URL + 0,0625% zakresu) dla 1:1 do 5:1 ± (0,025% URL + 0,125% zakresu) dla 5:1 do 100:1 Zakres 0: ± (0,25% URL + 0,05% zakresu) Zakres 1: ± (0,1% URL + 0,25% zakresu) _T ± (0,0125% URL + 0,125% zakresu) dla 1:1 do 10:1 ± (0,025% URL + 0,125% zakresu) dla 10:1 do 200:1 Zakres 1: ± (0,025% URL + 0,125% zakresu) dla 1:1 do 10:1 ± (0,05% URL + 0,125% zakresu) dla 10:1 do 200:1 Zakres 5: ± (0,1% URL + 0,15% zakresu) ± (0,025% URL + 0,125% zakresu) dla 1:1 do 30:1 ± (0,035% URL + 0,125% zakresu) dla 30:1 do 100:1 Zakres 1: ± (0,025% URL + 0,125% zakresu) dla 1:1 do 10:1 ± (0,05% URL + 0,125% zakresu) dla 10:1 do 100:1 Zakres 5: ± (0,1% URL + 0,15% zakresu) _CA ± (0,025% URL + 0,125% zakresu) dla 1:1 do 30:1 ± (0,035% URL + 0,125% zakresu) dla 30:1 do 200:1 Zakres 0: ± (0,1% URL + 0,25% zakresu) ± (0,025% URL + 0,125% zakresu) dla 1:1 do 30:1 ± (0,035% URL + 0,125% zakresu) dla 30:1 do 100:1 Zakres 0: ± (0,1% URL + 0,25% zakresu) _L Nie dotyczy Patrz oprogramowanie Rosemount Instrument Toolkit Wpływ ciśnienia statycznego (dla zmiany ciśnienia o 69 bar) Dla ciśnień statycznych powyżej 137,9 bar i zakresów 4 5, patrz dokumentacja techniczna numer Ultra _CD Błąd zera (1) ± 0.035% URL dla ciśnień statycznych 0 do 137,9 bar Zakres 0: ± 0,125% URL na 6,89 bar Zakres 1: ± 0,25% URL Classic Błąd zera (1) ± 0.05% URL dla ciśnień statycznych 0 do 137,9 bar Zakres 0: ± 0,125% URL na 6,89 bar Zakres 1: ± 0,25% URL Błąd zakresu ± 0,1% odczytu Zakres 0: ± 0,15% odczytu na 6,89 bar Zakres 1: ± 0,4% odczytu Błąd zakresu ± 0,1% odczytu Zakres 0: ± 0,15% odczytu na 6,89 bar Zakres 1: ± 0,4% odczytu (1) Błąd zera może być usunięty przez wyzerowanie w obecności ciśnienia procesowego Wpływ pozycji pracy Ultra i Classic _C Przesunięcie zera maksymalnie o ±3,11 mbar z możliwością korekcji; brak wpływu na zakres _L Z kołnierzami do pomiaru poziomu cieczy w płaszczyźnie pionowej, przesunięcie zera maksymalnie o 25,4 mm H 2 O; z kołnierzami w płaszczyźnie poziomej maksymalnie o 127 mm H 2 O plus wartość odsadzenia; przesunięcie zera może być usunięte po montażu; brak wpływu na zakres pomiarowy _T i Przesunięcie zera maksymalnie o 63,5 mm H 2 O z możliwością korekcji; brak wpływu na zakres pomiarowy _CA

7 Wpływ drgań Wszystkie modele: Mniejszy niż ±0,1% URL przy testach zgodnie z wymaganiami normy IEC w warunkach polowych lub w rurociągach z wysokimi poziomami wibracji (10 60 Hz amplituda 0.21mm / Hz 3g). Kody opcji 1J, 1K, 1L Mniejszy od ±0,1% URL przy testach zgodnie z wymaganiami normy IEC w warunkach polowych lub w rurociągach z niskimi poziomami wibracji (10 60 Hz amplituda 0.15mm / Hz 2g). Wpływ zmian napięcia zasilania Wszystkie modele: Mniejszy od ±0,005% skalibrowanego zakresu pomiarowego na jeden wolt zmiany napięcia Wpływ pól elektromagnetycznych Wszystkie modele: ±0,1% szerokości zakresu pomiarowego dla częstotliwości od 20 do 1000 MHz i pól o natężeniu do 30 V/m Zabezpieczenie przed przepięciami (Opcja T1) Wszystkie modele: Spełnia wymagania normy IEEE Standard 587, Category B Impuls 1 kv ( mikrosekund) Impuls 3 kv (8 20 mikrosekund) Impuls 6 kv (12 50 mikrosekund) Spełnia wymagania normy IEEE Standard 472, odporność na przebicie Impuls SWC 2.5 kv, 1 MHz Dane ogólne: Czas zadziałania: < 1 nanosekundy Prąd zwarcia: 5000 A do obudowy Napięcie dopuszczalne: 100 V dc Impedancja: < 25 omów Normy: IEC 801 4, IEC UWAGA: Kalibracja w temperaturze 20 C zgodnie z normą ASME Z210.1 (ANSI) DANE FUNKCJONALNE Zakresy działania przetworników i czujników Zakres Minimalna szerokość zakresu pomiarowego 3051S_ Wartości graniczne zakresu pomiarowego i działania czujnika _ Górna Dolna (LRL) Ultra Classic (URL) _CD _CG _LD 0 0,125 mbar 0,25 mbar 7,5 mbar 7,5 mbar NA NA 1 0,62 mbar 1,24 mbar 62,3 mbar 62,3 mbar 62,3 mbar NA 2 3,11 mbar 6,23 mbar 0,62 bar 0,62 bar 0,62 bar 0,62 bar 3 12,4 mbar 24,9 mbar 2,49 bar 2,49 bar 34,5 mbar 2,49 bar 4 103,4 mbar 206,8 mbar 20,7 bar 20,7 bar 34,5 mbar 20,7 bar 5 689,5 mbar 1,38 bar 137,9 bar 137,9 bar 34,5 mbar NA Wartości graniczne zakresu pomiarowego i działania czujnika _CA Minimalna szerokość zakresu pomiarowego Zakres Ultra Classic Górna (URL) Dolna (LRL) 0 11,5 mbar 11,5 mbar 0,34 bar 0 bar 1 20,7 mbar 20,7 mbar 2,07 bar 0 bar 2 51,7 mbar 0,103 bar 10,34 bar 0 bar 3 275,8 mbar 0,55 bar 55,16 bar 0 bar 4 1,38 bar 2,76 bar 275,8 bar 0 bar

8 0RGHO6 Zakres Wartości graniczne zakresu pomiarowego i działania czujnika _T Minimalna szerokość zakresu pomiarowego Dolna (LRL) Górna (URL) Ultra Classic (ciśnienie absolutne) Dolna (1) (LRL) (ciśnienie względne) 1 10,3 mbar 20,7 mbar 2,07 bar 0 bar 1,01 bar 2 51,7 mbar 0,103 bar 10,34 bar 0 bar 1,01 bar 3 275,8 mbar 0,55 bar 55,16 bar 0 bar 1,01 bar 4 1,38 bar 2,76 bar 275,8 bar 0 bar 1,01 bar 5 68,9 bar 137,9 bar 689,5 bar 0 bar 1,01 bar (1) Przy założeniu, że ciśnienie atmosferyczne wynosi 1,01 bara. Media mierzone Ciecz, gaz i para 4 20 ma (kod opcji wyjścia A) Regulacja zera i szerokości zakresu pomiarowego Zero i szerokość zakresu pomiarowego mogą być regulowane dowolnie, przy uwzględnieniu zakresu pracy danego czujnika. Szerokość zakresu pomiarowego musi być równa lub większa od minimalnej szerokości zakresu pomiarowego. Sygnał wyjściowy Sygnał 4 20 ma w systemie dwuprzewodowym o charakterystyce liniowej lub pierwiastkowej wybieranej przez użytkownika. Sygnał cyfrowy nałożony na sygnał analogowy 4 20 ma, dostępny dla każdego systemu sterowania posługującego się protokołem HART lub komunikatora. Zasilanie Wymagany zewnętrzny zasilacz. Standardowy przetwornik bez obciążenia (4 20 ma) pracuje w zakresie napięć zasilania od 10.5 do 42.4 V dc. Ograniczenie obciążenia Maksymalne obciążenie pętli regulacyjnej jest określone przez wartość napięcia zasilania: Maks. obciążenie pętli = 43.5 (Napięcie zasilania 10.5) FOUNDATION fieldbus (kod opcji wyjścia F) Zasilanie Obciążenie (Ω) 1387 Zakres roboczy Napięcie (V dc) Dla komunikacji cyfrowej minimalne obciążenie pętli musi wynosić 250 Ω. Wymagany zewnętrzny zasilacz. Przetwornik pracuje w zakresie napięć zasilania od 9.0 do 32.0 V dc. Pobierany prąd 17.5 ma dla wszystkich konfiguracji (łącznie z opcją miernika LCD) Wytrzymałość na przeciążenia Przetwornik wytrzymuje następujące ciśnienia bez uszkodzenia: _CD, CG Zakres 0: 51,7 bar Zakres 1: 137,9 bar Zakresy 2 5: 250,0 bar; 310,3 bar dla kodu opcji P9 _CA Zakres 0: 4,13 bar Zakres 1: 51,7 bar Zakres 2: 20,7 bar Zakres 3: 110,3 bar Zakres 4: 413,7 bar _TG, TA Zakres 1: 51,7 bar Zakres 2: 103,4 bar Zakres 3: 110,3 bar Zakres 4: 413,7 bar Zakres 5: 1034,2 bar _LD, LG Zakres pracy wynosi 0 kpa abs do wartości wytrzymałości przyłącza lub do górnej wartości granicznej pracy czujnika, w zależności, która jest mniejsza (patrz tabela poniżej). Standard Typ Wykonanie ze stali węglowej Wykonanie ze stali nierdzewnej ANSI/ASME Class psig 275 psig ANSI/ASME Class psig 720 psig ANSI/ASME Class psig 1440 psig Wartości dla temperatury 38 C, przy zwiększaniu temperatury wytrzymałość maleje. DIN PN bar 40 bar DIN PN 10/16 16 bar 16 bar DIN PN 25/40 40 bar 40 bar Wartości dla temperatury 120 C, przy zwiększaniu temperatury wytrzymałość maleje. Maksymalne ciśnienie statyczne Tylko dla Modelu 3051S_CD Zakres działania zgodnego ze specyfikacją w zakresie ciśnień statycznych od 0,03 do 250 bar; 310,3 bar dla kodu opcji P9 Zakres 0: 0,03 do 51,71 bar Zakres 1: 0,03 do137,90 bar

9 Ciśnienie niszczące przetwornik Ciśnienie niszczące przetwornik z kołnierzami Coplanar lub tradycyjnymi wynosi 689,5 bar. Ciśnienie niszczące dla przetwornika _T: Zakresy 1 4: 758,4 bar Zakres 5: 1792,64 bar Dopuszczalne temperatury: Temperatura otoczenia 40 do 85 C Z lokalnym wskaźnikiem: 20 do 80 C Temperatura składowania 46 do 110 C Z lokalnym wskaźnikiem: 40 do 85 C Temperatura medium procesowego Dla ciśnienia atmosferycznego i powyżej. _C Coplanar Wypełnienie czujnika olejem silikonowym (1) z kołnierzem Coplanar 40 do 121 C (2) z kołnierzem tradycyjnym 40 do 149 C) (2) z kołnierzem do pomiaru poziomu 40 do 149 C (2) ze zintegrowanym zbloczem do 149 C (2) Wypełnienie czujnika chemicznie obojętne (1) 18 do 85 C (3)(4) _T (ciecz wypełniająca) Wypełnienie czujnika olejem silikonowym (1) 40 do 121 C (2) Wypełnienie czujnika chemicznie obojętne (1) 30 do 121 C (2) _L strona niskociśnieniowa Wypełnienie czujnika olejem silikonowym (1) 40 do 121 C (2) Wypełnienie czujnika chemicznie obojętne (1) 18 do 85 C (2) _L strona wysokociśnieniowa (ciecz wypełniająca) Syltherm XLT 73 do 149 C D.C. Silicone 704 (5) 15 do 205 C D.C. Silicone do 205 C Wypełnienie chemicznie obojętne 45 do 177 C Gliceryna i woda 18 do 93 C Neobee M do 205 C Glikol propylenu i woda 18 do 93 C (1) Temperatury procesowe powyżej 85 C wymagają przeskalowania zakresu temperatury otoczenia o współczynnik 1,5. (2) 104 C wartość graniczna przy zastosowaniach próżniowych; 54 C dla ciśnień absolutnych poniżej 0.03 bar. (3) 71 C wartość graniczna przy zastosowaniach próżniowych. (4) Niedostępne dla przetwornika _CA. (5) Górna wartość graniczna wynosi 315 C w przypadku oddzielaczy Model 1199 zamontowanych zdalnie od przetwornika oraz 260 C przy montażu bezpośrednim kołnierza z odsadzeniem. Wilgotność 0 100% wilgotności względnej Czas gotowości do pracy Osiągnięcie podanej dokładności pomiarów po mniej niż dwóch sekundach od włączenia zasilania Zmiana objętości komory pod wpływem ciśnienia Mniejsza niż 0,08 cm 3 Tłumienie Czas reakcji wyjścia analogowego na skokową zmianę sygnału wejściowego jest wybierana przez użytkownika w zakresie od 0 do 60 s. Stała ta dodaje się do stałej czasowej modułu czujnika. Poziomy alarmowe HART 4 20mA (kod wyjścia A) Jeśli procedury wewnętrznej diagnostyki wykryją awarię przetwornika, to sygnał analogowy zostaje ustawiony na wartość alarmową wybraną przez użytkownika. Dostępne są poziomy alarmowe zgodne z normami Rosemount, NAMUR lub określone przez użytkownika (patrz tabela poniżej). Wybór poziomu alarmowego może być dokonany programowo lub sprzętowo przez ustawienie opcjonalnego przełącznika (opcja D1). TABELA 1. Poziomy alarmowe Stan wysoki Stan niski Rosemount ma 3.75 ma Zgodny z NAMUR (1) 22.5 ma 3.6 ma Definiowany (2) ma ma (1) Sygnały analogowe są zgodne z zaleceniami NAMUR NE 43 (27 czerwca 1996) (2) Niski stan alarmowy musi być o 0.1 ma mniejszy niż dolny poziom nasycenia, a wysoki stan alarmowy o 0.1 ma większy niż górny poziom nasycenia. FOUNDATION Fieldbus (kod wyjścia F) Bloki AI umożliwiają konfigurację alarmów HI HI, HI, LO lub LO LO. DANE KONSTRUKCYJNE Przyłącza elektryczne Przepusty kablowe 1 /2 14 NPT, G 1 /2 i M (CM20). Na stałe umieszczone zaciski do podłączenia komunikatora HART przy kodzie wyjścia A. Przyłącza procesowe _C 1 /4 18 NPT, rozstaw 2 1 /8 cala 1 /2 14 NPT i RC 1 /2, rozstaw 2 cale (50.8mm), 2 1 /8 cala (54.0 mm) lub 2 1 /4 cala (57.2mm) (przy użyciu adapterów procesowych)

10 0RGHO6 _T 1 /2 14 NPT z gwintem wewnętrznym, niegwintowane kołnierzowe (dostępne tylko dla wykonań ze stali nierdzewnej dla zakresów 1 4), G 1 /2 A DIN z gwintem zewnętrznym (dostępne tylko dla wykonań ze stali nierdzewnej dla zakresów 1 4) lub autoklawowe typ F 250 C (ciśnieniowe z gwintem 9 /16 18; wysokociśnieniowe 1 /4 cala średnicy zewnętrznej stożkowe 60 ; dostępne tylko dla wykonań ze stali nierdzewnej dla zakresu 5). _L Strona wysokociśnieniowa: 2 cale (50,8 mm), 3 cale (72 mm), lub 4 cale (102 mm), kołnierze ASME B 16.5 (ANSI) Class 150, 300 lub 600; 50, 80 lub 100 mm, kołnierze DIN 2501 PN 40 lub 10/16 Strona niskociśnieniowa: 1 /4 18 NPT lub 1 /2 14 NPT dla adapterów. Materiały części stykających się z medium Membrany pomiarowe _ Materiał membrany pomiarowej CD, CG T CA L Stal nierdzewna 316L Hastelloy C 276 Monel 400 Tantal Monel 400 pokrywany złotem Stal nierdzewna 316L pokrywana złotem Zawory spustowo odpowietrzające Stal nierdzewna 316, Hastelloy C 276 lub Monel 400 (Monel nie jest dostępny dla przetworników _L). Kołnierze procesowe i adaptery Stal węglowa platerowana, CF 8M (odlewana stal nierdzewna 316, zgodna z normą ASTM A743), CW 12MW (odlewany Hastelloy C 276, zgodny z normą ASTM A494), M 30C (odlewany Monel 400, zgodny z normą ASTM A494). Pierścienie uszczelniające TFE wzmacniane włóknem szklanym (TFE wzmacniane włóknem węglowym dla kodu opcji 6) Patrz poniżej Kołnierz montażowy Stal węglowa kadmowano cynkowana lub stal nierdzewna 316. Przyłącze kołnierzowe referencyjne (strona niskociśnieniowa) Membrany pomiarowe Stal nierdzewna 316L lub Hastelloy C 276. Kołnierz referencyjny i adapter CF 3M (odlewana stal nierdzewna 316L, zgodna z normą ASTM A743). Materiał części niestykających się z medium Obudowa części elektronicznej Aluminium niskomiedziowe lub CF 3M (odlewana stal nierdzewna 316L) NEMA 4X, IP 65, IP 66 Obudowa modułu czujnika przy kołnierzach Coplanar CF 3M (odlewana stal nierdzewna 316L) Śruby Stal węglowa platerowana ASTM A449, Typ 1: stal nierdzewna austenityczna 316, ASME B 16.5 (ANSI)/ASTM A 193 B7M, lub Monel. Ciecz wypełniająca moduł czujnika Olej silikonowy lub wypełnienie obojętne chlorowęglowe (wypełnienie obojętne niedostępne dla Modelu 3051S_CA.) Modele z przyłączem gwintowym wykorzystują Fluorinert FC 43. Ciecz wypełniająca dla przetworników poziomu _L: Syltherm XLT, D.C. Silicone 704, D.C. Silicone 200, wypełnienie chemicznie obojętne, gliceryna z wodą, Neobee M 20, glikol propylenowy lub woda Pokrycie obudowy Farba poliuretanowa Pierścienie uszczelniające obudowę Buna N Materiał części przetwornika _L stykających się z medium Przyłącze procesowe kołnierzowe (strona wysokociśnieniowa) Membrany uszczelniające, włączając powierzchnie uszczelniające Stal nierdzewna 316L, Hastelloy C 276 lub tantal Odsadzenie CF 3M (odlewana stal nierdzewna 316L, zgodna z normą ASTM A743) lub CW 12MW (odlewany Hastelloy C, zgodny z normą ASTM A494); zgodne z typoszeregiem rur 40 i 80.

11 Masa przetworników i wyposażenia dodatkowego TABELA 2. Masa SuperModułu SuperModuł Masa w kg TABELA 3. Masa przetwornika bez wyposażenia dodatkowego Coplanar (1) 1,4 Kompletny przetwornik (1) Dodać kg Gwintowany 0,64 _C z obudową skrzynki przyłączeniowej 3,1 (1) Bez masy kołnierza i śrub. _T z obudową skrzynki przyłączeniowej 1,5 _C z obudową PlantWeb 3,3 _T z obudową PlantWeb 1,6 TABELA 4. Masy przetworników _L bez wyposażenia dodatkowego Kołnierz Bez odsadzenia kg Odsadzenie 2 cale kg (1) Kompletny przetwornik z listwą przyłączeniową, pokrywami i kołnierzami ze stali nierdzewnej. Odsadzenie 4 cale kg Odsadzenie 6 cali kg 2 cale, 150 5,7 3 cale, 150 7,9 8,8 9,3 9,7 4 cale, ,7 12,0 12,9 13,8 2 cale, 300 7,9 3 cale, ,2 11,1 11,6 12,0 4 cale, ,7 16,1 17,0 17,9 2 cale, 600 6,9 3 cale, ,4 12,3 12,8 13,2 DN 50 / PN 40 6,2 DN 80 / PN 40 8,8 9,7 10,2 10,6 DN 100 / PN 10/16 8,1 9,0 9,5 9,9 DN 100 / PN 40 10,5 11,5 11,9 12,3 TABELA 5. Masy wyposażenia dodatkowego przetworników Kod Opcja Masa w kg 1J, 1K, 1L Obudowa PlantWeb ze stali nierdzewnej 1,5 2A, 2B, 2C Obudowa skrzynki przyłączeniowej z aluminium 5,4 1A, 1B, 1C Obudowa PlantWeb z aluminium 5,4 M5 Wskaźnik ciekłokrystaliczny do aluminiowej obudowy PlantWeb (1), 0,4 Wskaźnik ciekłokrystaliczny do obudwy PlantWeb ze stali nierdzewnej (1) 0,8 B4 Obejma montażowa ze stali nierdzewnej do kołnierza Coplanar 0,3 B1, B2, B3 Obejma montażowa do kołnierza tradycyjnego 1,0 B7, B8, B9 Obejma montażowa do kołnierza tradycyjnego ze śrubami ze stali nierdzewnej 1,0 BA, BC Obejma montażowa ze stali nierdzewnej do kołnierza tradycyjnego 1,0 F12, F22 Kołnierz tradycyjny ze stali nierdzewnej (2) 1,5 F13, F23 Kołnierz tradycyjny z Hastelloy u 1,2 E12, E22 Kołnierz Coplanar ze stali nierdzewnej (2) 8,6 F14, F24 Kołnierz tradycyjny z Monelu 1,2 F15, F25 Kołnierz tradycyjny (stal nierdzewna, zawory spustowo odpowietrzające z Hastelloy u) 1,1 G21 Kołnierz do pomiaru poziomu 3 cale, 150 4,9 G22 Kołnierz do pomiaru poziomu 3 cale, 300 6,5 G11 Kołnierz do pomiaru poziomu 2 cale, 150 4,8 G12 Kołnierz do pomiaru poziomu 2 cale, 300 6,3 G31 Kołnierz do pomiaru poziomu DIN, stal nierdzewna, DN 50, PN 40 3,8 G41 Kołnierz do pomiaru poziomu DIN, stal nierdzewna, DN 80, PN 40 6,2 (1) Obejmuje płytę łącznika i pokrywę miernika ciekłokrystalicznego (2) Obejmuje śruby montażowe Element Masa w kg Standardowa pokrywa z aluminium 0,2 Standardowa pokrywa ze stali nierdzewnej 0,6 Pokrywa wskaźnika z aluminium 0,3 Pokrywa wskaźnika ze stali nierdzewnej 0,7 Wskaźnik ciekłokrystaliczny (1) 0,1 Listwa przyłączeniowa 0,2 Skrzynka przyłączeniowa PlantWeb 0,1 (1) Tylko wyświetlacz

12 0RGHO6 Atesty do pracy w obszarach zagrożonych wybuchem Atest iskrobezpieczeństwa BASEEFA/CENELEC Certyfikat numer BAS 01ATE1303X Oznaczenie Atex: II 1G I1 EEx ia IIC T4/T5 Parametry dopuszczalne podano w certyfikacie. BASEEFA/CENELEC Atest niepalności/typ nl Certyfikat numer BAS 01ATE3304X Oznaczenie Atex: II 3 G N1 EEx nl IIC T5 (T otoczenia = 40 do +70 C) SPECJALNE WARUNKI BEZPIECZNEGO STOSOWANIA Urządzenie nie przechodzi testu izolacji dla 500V wymaganego przez klauzulę normy EN Przy instalowaniu urządzenia należy to uwzględnić. Atest zapłonu pyłów BASEEFA/CENELEC Certyfikat numer BAS 01ATEX x ND Oznaczenie Atex: II 1 D Atest ognioszczelności KEMA/CENELEC Certyfikat numer KEMA 00ATEX 1243X Oznaczenie Atex: II 1/2 G E1 EEx d IIC T6 (T otoczenia = 65 C); EEx d IIC T5 (T otoczenia = 80 C) SPECJALNE WARUNKI BEZPIECZNEGO STOSOWANIA Przetwornik zawiera cienkościenną membranę. Podczas prowadzenia prac instalacyjnych i obsługowych należy wziąć pod uwagę warunki środowiskowe, na które będzie narażona membrana. Aby zapewnić bezpieczne działanie przetwornika podczas całego czasu eksploatacji należy postępować zgodnie z instrukcjami instalacji i obsługi. Przetwornik ciśnienia musi być wyposażony w obudowę serii 300S zamontowaną na module czujnika zgodnie ze schematem Rosemount numer Atesty amerykańskie Factory Mutual (FM) E5 Wykonanie przeciwwybuchowe dla klasy I, strefy 1, grupy B, C i D; atest zapłonu pyłów dla klasy II i klasy III, strefa 1, grupy E, F i G; obudowa Typ 4X, niewymagane uszczelnione dławiki kablowe. I5 Wykonanie iskrobezpieczne dla klasy I, strefa 1, grupy A, B, C i D; klasa II, strefa 1, grupy E, F i G; klasa III, strefa 1 przy podłączeniu zgodnym ze schematami Rosemount numer ; Kod temperatury T4; Niepalność w klasie I, strefa 2, grupy A, B, C i D, obudowa Typ 4X Parametry dopuszczalne podano na schemacie Atest ognioszczelności Japanese Industrial Standard (JIS) Atest w trakcie wydawania. E4 (3051S) Ex d IIC T5 I4 Ex ia IIC T4/T5 Atesty kanadyjskie Canadian Standards Association (CSA) E6 Wykonanie przeciwwybuchowe dla klasy I, strefy 1, grupy B, C i D; atest zapłonu pyłów dla klasy II i klasy III, strefa 1, grupy E, F i G; przeznaczony do pracy w pomieszczeniach zamkniętych i na zewnątrz w obszarach zagrożonych wybuchem, obudowa CSA Typ 4X; fabrycznie uszczelnione. I6 Wykonanie iskrobezpieczne dla klasy I, strefa 1, grupy A, B, C i D przy podłączeniu zgodnie ze schematami Rosemount ; kod temperatury T3C. Parametry dopuszczalne podano na schemacie Atesty australijskie Standards Association of Australia (SAA) Atest w trakcie wydawania. I7 E7 Atest iskrobezpieczeństwa Ex ia IIC Atest przeciwwybuchowości (ognioszczelności) Ex d IIC Atest typu N (nieiskrzenia) N7 Ex n IIC Połączenia atestów K1 K4 K5 K6 K7 KA KB KC Połączenie atestów E1, I1 i N1 Połączenie atestów E4 i I4 Połączenie atestów E5 i I5 Połączenie atestów E6 i I6 Połączenie atestów E7, I7 i N7 Połączenie atestów E1, I1, E6 i I6 Połączenie atestów E5, I5, I6 i E6 Połączenie atestów E5, E1, I5 i I1

13 Rysunki wymiarowe Wymiary podano w calach (mm). Wraz z przetwornikiem należy zamówić adaptery procesowe (opcja D2) i zintegrowane zblocze Model 305. Obudowa PlantWeb z SuperModułem Coplanar i zintegrowanym zbloczem Model 305 Coplanar 4.20 (107) 5.21 (132) 4.55 (116) 9.03 (230) 7.70 (196) 4.0 maks. (101 maks.) 1 /2 14 ANPT 4.90 maks. (124 maks.) 4.90 maks. (124 maks.) 3051S/COPLANAR/ 3151_A01A, 3151_A01B Obudowa PlantWeb z SuperModułem Coplanar i kołnierzem Coplanar 4.20 (107) 4.55 (115) 8.53 (217) 9.63 (245) 6.08 (154) 3051S/ COPLANAR/3151_C101A, 3051_C200A

14 0RGHO6. Obudowa z puszką przyłączeniową, SuperModułem Coplanar i kołnierzem Coplanar 4.20 (107) 3.45 (88) 8.53 (217) 9.63 (245) 6.08 (154) 3051S/COPLANAR/ 3051B200A, C200A Rodzaje montażu kołnierza Coplanar Montaż na rurze Montaż panelowy 2.58 (66) 4.55 (116) 6.25 (159) 1.92 (49) 6.15 (156) 2.81 (71) 4.7 (120) 3051S/COPLANAR/3151/3151_F101A, 3151G_101A, 3151_H101A 3.54 (90)

15 Obudowa PlantWeb z SuperModułem Coplanar i zintegrowanym tradycyjnym zbloczem Model /2 14 NPT na adapterach montażowych 0.56 maks. (0.40 maks.) Zawór spust. odp (27) 3.42 (87) 1.10 (28) 1 /4 18 NPT na kołnierzach Coplanar 6.80 maks. (173 maks.) 2.13 (54) 2.70 (69) 9.72 maks. (246 maks.) 1.63 (41) 3051S/COPLANAR/3151_A01D, 3151_A01C Obudowa PlantWeb z SuperModułem Coplanar i kołnierzem tradycyjnym 9.26 (235) 3.40 (86) 1.10 (28) 3051S/COPLANAR/ 3151_B102A, 3151_A102A

16 0RGHO6 Rodzaje montażu z kołnierzami tradycyjnymi Montaż na rurze ze zintegrowanym zbloczem zaworowym Model 305 Montaż panelowy 8.18 (208) 3.56 maks. (90 maks.) 2.62 (67) (272) 1.10 (28) 3.42 (87) 2.62 (67) 7.7 (196) 0.93 (24) (330) 3.56 maks. (90 maks.) 4.85 (123) 1.10 (28) 7.70 (196) 1.94 (49) 5.32 (135) 3.42 (87) 3051S/COPLANAR/3151_A01E, 3151_F519A

17 Rodzaje montażu przy zdalnej elektronice Montaż na rurze Montaż panelowy 2.33 (59) 5.19 (132) 2.66 (67) 1.82 (46) 4.48 (114) 2.66 (67) 6.24 (159) 3.08 (78) 6.90 (175) 6.15 (156) 4.72 (120) 3051S/3151_C104A, 3151_D104A, 3151_E104A 4.55 (116) Obudowa PlantWeb i skrzynka przyłączeniowa dla SuperModułu z przyłączem gwintowym 4.20 (107) 3.45 (88) 7.97 (202) 7.97 (202) 3051S/INLINE/3151_A203A, B203A, 3151_A103A

18 0RGHO6 Rodzaje montażu modelu z przyłączem gwintowym przy użyciu opcjonalnej obejmy montażowej Montaż na rurze Montaż panelowy 2.58 (66) 4.50 (116) (159) 6.15 (156) 2.81 (71) 4.72 (120) 6.9 (175) (78) 3051S/INLINE/3151_A103A, B103A

19 _L KONFIGURACJA Z KOŁNIERZEM 2 CALE (MEMBRANA W 3 $6=&=<Ù1,( KOŁNIERZA) 4.2 (107) KONFIGURACJA Z KOŁNIERZAMI 3 I 4 CALE Powierzchnia uszczelniająca kołnierza 4.2 (105) 1 (25) E D E F Nasadka kołnierzowa Uszczelka A 1 /2 14 NPT Adapter montażowy (opcja D2) Odsadzenie 2, 4 lub 6 (51, 102 lub 152) A 6.24 (158) OPCJONALNA NASADKA KOŁNIERZOWA (STRONA NISKOCIŚNIENIOWA) 1 (25) 1 /2 14 NPT Przepusty kablowe bez dławików Strona przyłączy 0.75 (19) prześwit do zdjęcia pokrywy 5.21 (132) 4.55 (116) Pokrywa miernika (opcja) Strona obwodów drukowanych 0.75 (19) prześwit do zdjęcia pokrywy E F 7.09 (180) 8.55 (217) Przyłącze do płukania ZESPÓŁ MEMBRANY I KOŁNIERZ MONTAŻOWY B C 9.65 (245) Zawór spustowo odpowietrzający A, 27B, 27C, 3031B27D, C27E

20 0RGHO6 TABELA 6. Wymiary przetwornika _L Jeśli nie wskazano inaczej, to wymiary podano w calach (milimetrach). Class ASME B 16.5 (ANSI) 150 ASME B 16.5 (ANSI) 300 ASME B 16.5 (ANSI) 600 DIN 2501 PN DIN 2501 PN 25/40 DIN2501 PN 10/16 Średnica rury Grubość kołnierza A Średnica podziału B Średnica zewnętrzna C Liczba śrub Średnica otworów pod śruby Średnica odsadzenia (1) D Śred. zewn. od strony powierzchni uszczel. E Średnica wewn. F 2 (51) 1.12 (28) 4.75 (121) 6.0 (152) (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.31 (33) 6.0 (152) 7.5 (191) (19) 2.58 (66) 5.0 (127) 3.5 (89) 4 (102) 1.31 (33) 7.5 (191) 9.0 (229) (19) 3.5 (89) 6.2 (158) 4.5 (114) 2 (51) 1.25 (32) 5.0 (127) 6.5 (165) (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.50 (38) 6.62 (168) 8.25 (210) (22) 2.58 (66) 5.0 (127) 3.5 (89) 4 (102) 1.62 (41) 7.88 (200) 10.0 (254) (22) 3.5 (89) 6.2 (158) 4.5 (114) 2 (51) 1.12 (28) 5.0 (127) 6.5 (165) (19) NA 3.6 (92) 2.12 (54) 3 (76) 1.37 (35) 6.62 (168) 6.62 (168) (22) 2.58 (66) 5.0 (127) 3.5 (89) DN mm 125 mm 165 mm 4 18 mm NA 4.0 (102) 2.5 (63) DN mm 160 mm 200 mm 8 18 mm 65 mm 5.4 (138) 3.7 (94) DN mm 190 mm 235 mm 8 22 mm 89 mm 6.2 (158) 4.5 (114) DN mm 180 mm 220 mm 8 18 mm 89 mm 6.2 (158) 4.5 (114) (1) Tolerancja 0,040 (1,02), 0,020 (0,51)

21 Przetwornik Coplanar Model 3051S Kod Specyfikacje zamówieniowe Typ przetwornika Modułowy przetwornik ciśnienia Klasa dokładności 1 Ultra: dokładność 0,04%, zakresowość 200:1, stabilność 10 letnia 2 Classic: dokładność 0,065%, zakresowość 100:1, stabilność 5 letnia Kod Typ przyłącza C Coplanar Kod Pomiary ciśnienia D Różnicowe G Względne A Absolutne Kod Zakresy ciśnień Różnicowe Względne Absolutne 0A 7,47 do 7,4 7mbar N/A 0 do 0,34 bar 1A 62,2 do 62, 2mbar 62,2 do 62, 2mbar 0 do 2,06 bar 2A 623 do 623 mbar 623 do 623 mbar 0 do 10,34 bar 3A 2,5 do 2,5bar 1,0 do 2,5 bar 0 do 55,2 bar 4A 20,7 do 20,7 bar 1,0 do 21 bar 0 do 275,8 bar 5A 137,9 do 137,9 bar 1,0 do 137,9 bar N/A Kod Membrana pomiarowa 2 Stal nierdzewna 316L (1) 3 Hastelloy C 276 (1) 4 Monel 400 (1) 5 Tantal (niedostępny dla Modelu 3051S_CA.) 6 Monel 400 pokrywany złotem (obejmuje pierścienie uszczelniające z TFE wzmacnianego włóknem węglowym) 7 Stal nierdzewna 316L pokrywana złotem Ciąg dalszy tabeli na następnej stronie

22 0RGHO6 Materiał (2) Kod Przyłącze procesowe Wielkość Kołnierze Zawór spust. odp. Śruby 000 Brak A11 Montaż fabryczny zintegrowanego zblocza B11 Montaż fabryczny jednego oddzielacza, dostępny tylko z kodem klasy dokładności 2 B12 Montaż fabryczny dwóch oddzielaczy, dostępny tylko z kodem klasy dokładności 2 C11 Montaż fabryczny zintegrowanego elementu wytwarzającego różnicę ciśnień E11 Kołnierz Coplanar 1 /4 18 NPT Stal węglowa Stal nierdz. 316 E12 Kołnierz Coplanar 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 E13 (1) Kołnierz Coplanar 1 /4 18 NPT Hastelloy C 276 Hastelloy C 276 E14 (1) Kołnierz Coplanar 1 /4 18 NPT Monel 400 Monel 400 E15 (1) Kołnierz Coplanar 1 /4 18 NPT Stal nierdz. 316 Hastelloy C 276 E16 (1) Kołnierz Coplanar 1 /4 18 NPT Stal węglowa Hastelloy E21 Kołnierz Coplanar RC 1 /4 Stal węglowa Stal nierdz. 316 E22 Kołnierz Coplanar RC 1 /4 Stal nierdz. 316 Stal nierdz. 316 E23 (1) Kołnierz Coplanar RC 1 /4 Hastelloy C 276 Hastelloy C 276 E24 (1) Kołnierz Coplanar RC 1 /4 Monel 400 Monel 400 E25 (1) Kołnierz Coplanar RC 1 /4 Stal nierdz. 316 Hastelloy C 276 E26 (1) Kołnierz Coplanar RC 1 /4 Stal węglowa Hastelloy C 276 F12 Kołnierz tradycyjny 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 F13 (1) Kołnierz tradycyjny 1 /4 18 NPT Hastelloy C 276 Hastelloy C 276 F14 (1) Kołnierz tradycyjny 1 /4 18 NPT Monel 400 Monel 400 F15 (1) Kołnierz tradycyjny 1 /4 18 NPT Stal nierdz. 316 Hastelloy C 276 F22 Kołnierz tradycyjny RC 1 /4 Stal nierdz. 316 Stal nierdz. 316 F23 (1) Kołnierz tradycyjny RC 1 /4 Hastelloy C 276 Hastelloy C 276 F24 (1) Kołnierz tradycyjny RC 1 /4 Monel 400 Monel 400 F25 (1) Kołnierz tradycyjny RC 1 /4 Stal nierdz. 316 Hastelloy C 276 F32 Kołnierz tradycyjny z odpowietrzeniem od dołu 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 F52 Kołnierz tradycyjny zgodny z normą DIN 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 śruby 7 /16 cala F62 Kołnierz tradycyjny zgodny z normą DIN 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 śruby M10 F72 Kołnierz tradycyjny zgodny z normą DIN 1 /4 18 NPT Stal nierdz. 316 Stal nierdz. 316 śruby M12 G11 (1) Kołnierz do pomiaru poziomu pionowy 2 cale ANSI class 150 Stal nierdz. 316 G12 (1) Kołnierz do pomiaru poziomu pionowy 2 cale ANSI class 300 Stal nierdz. 316 G14 (1) Kołnierz do pomiaru poziomu pionowy 2 cale ANSI class 150 Hastelloy C 276 G15 (1) Kołnierz do pomiaru poziomu pionowy 2 cale ANSI class 300 Hastelloy C 276 G21 (1) Kołnierz do pomiaru poziomu pionowy 3 cale ANSI class 150 Stal nierdz. 316 G22 (1) Kołnierz do pomiaru poziomu pionowy 3 cale ANSI class 300 Stal nierdz. 316 G24 (1) Kołnierz do pomiaru poziomu pionowy 3 cale ANSI class 150 Hastelloy C 276 G25 (1) Kołnierz do pomiaru poziomu pionowy 3 cale ANSI class 300 Hastelloy C 276 G31 (1) Kołnierz do pomiaru poziomu pionowy DIN DN 50 PN 40 Stal nierdz. 316 G41 (1) Kołnierz do pomiaru poziomu pionowy DIN DN 80 PN 40 Stal nierdz. 316 Kod Sygnały wyjściowe A F Sygnał 4 20 ma z nałożonym sygnałem cyfrowym zgodnym z protokołem HART FOUNDATION fieldbus (tylko blok AI); wymaga obudowy PlantWeb Ciąg dalszy tabeli na następnej stronie

23 Kod Typ obudowy Materiał (2) kablowy Przepust 00 Brak (przyłącze elektryczne dostarczane przez użytkownika lub SuperModuł jako część zamienna) 1A Obudowa PlantWeb Aluminium 1 /2 14 NPT 1B Obudowa PlantWeb Aluminium M20 x 1.5 (CM20) 1C Obudowa PlantWeb Aluminium 1J Obudowa PlantWeb Stal nierdz. 316L G 1 /2 1 /2 14 NPT 1K Obudowa PlantWeb Stal nierdz. 316L M20 x 1.5 (CM20) 1L Obudowa PlantWeb Stal nierdz. 316L 2A Obudowa puszki przyłączeniowej Aluminium G 1 /2 1 /2 14 NPT 2B Obudowa puszki przyłączeniowej Aluminium M20 x 1.5 (CM20) 2C Obudowa puszki przyłączeniowej Aluminium 2E Puszka przyłączeniowa z wyjściem do podłączenia zdalnego wskaźnika Aluminium G 1 /2 1 /2 14 NPT 2F Puszka przyłączeniowa z wyjściem do podłączenia zdalnego wskaźnika Aluminium M20 x 1.5 (CM20) 2G Puszka przyłączeniowa z wyjściem do podłączenia zdalnego wskaźnika Aluminium G 1 /2 OPCJE Kod Funkcje PlantWeb A01 Blok sterujący; wymaga obudowy PlantWeb i FOUNDATION fieldbus D01 Blok diagnostyki, niedrożności rurek impulsowych i SPM; wymaga obudowy PlantWeb i FOUNDATION fieldbus Kod Obejmy montażowe B4 Obejma montażowa do kołnierzy Coplanar, ze stali nierdzewnej, do montażu na rurze 2 cale i panelowego B1 Obejma do kołnierzy tradycyjnych, stal węglowa, do montażu na rurze 2 cale B2 Obejma do kołnierzy tradycyjnych, stal węglowa, do montażu panelowego B3 Obejma płaska do kołnierzy tradycyjnych, stal węglowa, do montażu na rurze 2 cale B7 Obejma do kołnierzy tradycyjnych, B1 ze śrubami ze stali nierdzewnej B8 Obejma do kołnierzy tradycyjnych, B2 ze śrubami ze stali nierdzewnej B9 Obejma do kołnierzy tradycyjnych, B3 ze śrubami ze stali nierdzewnej BA Obejma do kołnierzy tradycyjnych B1, wszystkie śruby ze stali nierdzewnej BC Obejma do kołnierzy tradycyjnych B3, wszystkie śruby ze stali nierdzewnej Kod Konfiguracja specjalna (programowa) C1 (3) Konfiguracja na życzenie użytkownika (Należy wypełnić kartę konfiguracyjną, patrz strona 33.) C3 Kalibracja przetwornika ciśnienia względnego tylko dla Modelu 3051S_CA4 C4 Poziomy alarmowe zgodne z normą NAMUR, alarm stan wysoki C5 Poziomy alarmowe zgodne z normą NAMUR, alarm stan niski C6 Poziomy alarmowe i nasycenia określone przez użytkownika, alarm stan wysoki Uwaga: Wymaga kodu opcji C1, konfiguracja na życzenie użytkownika. Należy wypełnić kartę konfiguracyjną, patrz strona 33. C7 Poziomy alarmowe i nasycenia określone przez użytkownika, alarm stan niski Uwaga: Wymaga kodu opcji C1, konfiguracja na życzenie użytkownika. Należy wypełnić kartę konfiguracyjną, patrz strona 33. C8 Alarm stan niski (poziomy alarmowe i nasycenia zgodne ze standardem Rosemount). Kod Konfiguracja specjalna (sprzętowa) D1 Przyciski do ustawienia zera, szerokości zakresu pomiarowego, alarmu i zabezpieczenia D2 Adaptery procesowe 1/2 14 NPT D4 Zewnętrzne śruby uziemienia D5 Brak zaworów spustowo odpowietrzających (zainstalować zaślepki) D7 Kołnierze Coplanar bez zaworów spustowo odpowietrzających D8 Ceramiczne zawory spustowo odpowietrzające D9 Adaptery procesowe RC 1 /2 Ciąg dalszy tabeli na następnej stronie

24 0RGHO6 Kod Atesty do pracy w obszarach zagrożonych wybuchem E1 Atest ognioszczelności CENELEC I1 Atest iskrobezpieczeństwa CENELEC IA Atest iskrobezpieczeństwa CENELEC FISCO; tylko dla protokołu FOUNDATION fieldbus N1 Atest typu n CENELEC K1 Atesty ognioszczelności, iskrobezpieczeństwa i typu n CENELEC (połączenie E1, I1 i N1) ND Atest niepalności pyłów CENELEC E4 Atest ognioszczelności JIS I4 Atest iskrobezpieczeństwa JIS K4 Atest ognioszczelności i iskrobezpieczeństwa JIS (połączenie E4 i I4) E5 Atest przeciwwybuchowości FM I5 Atest iskrobezpieczeństwa i niepalności FM IE Atest iskrobezpieczeństwa FM FISCO; tylko dla protokołu FOUNDATION fieldbus K5 Atest przeciwwybuchowości, iskrobezpieczeństwa i niepalności FM (połączenie E5 i I5) E6 Atest przeciwwybuchowości CSA I6 Atest iskrobezpieczeństwa, niepalności CSA IF Atest iskrobezpieczeństwa CSA FISCO; tylko dla protokołu FOUNDATION fieldbus K6 Atest ognioszczelności, iskrobezpieczeństwa i niepalności CSA (połączenie E6 i I6) E7 Atest ognioszczelności SAA I7 Atest iskrobezpieczeństwa SAA N7 Atest typu n SAA K7 Atest ognioszczelności, iskrobezpieczeństwa i typu N SAA (połączenie E7, I7 i N7) KA Atest ognioszczelności i iskrobezpieczeństwa CENELEC i CSA (połączenie E1, I1, E6 i I6) KB Atest przeciwwybuchowości i iskrobezpieczeństwa FM i CSA (połączenie E5, E6, I5 i I6) KC Atest przeciwwybuchowości i iskrobezpieczeństwa FM i CENELEC (połączenie E5, E1, I5 i I1) Kod Alternatywne materiały konstrukcyjne L1 Wypełnienie czujnika cieczą chemicznie obojętną (tylko przetwornik ciśnienia i ciśnienia absolutnego) L2 Pierścień uszczelniający z TFE wzmacnianego włóknem węglowym L4 Śruby ze stali nierdzewnej austenitycznej 316 L5 Śruby z ANSI/ASTM A 193 B7M L6 Śruby z Monelu L7 Grade 660, ASTM A453 Kod Wskaźnik lokalny M5 Zintegrowany miernik ciekłokrystaliczny (wymaga obudowy PlantWeb) M8 (3) Zespół zdalnej elektroniki z wyświetlaczem LCD, obudowa z aluminium, obejma ze stali nierdzewnej, kabel 15 m; wymaga sygnału wyjściowego 4 20 ma / protokół HART M9 (3) Zespół zdalnej elektroniki z wyświetlaczem LCD, obudowa z aluminium, obejma ze stali nierdzewnej, kabel 30 m; wymaga sygnału wyjściowego 4 20 ma / protokół HART Kod Procedury specjalne P1 Test hydrostatyczny P2 Czyszczenie do zastosowań specjalnych P3 Czyszczenie do poziomu lepszego niż 1 PPM chloru/fluoru P9 Dopuszczalne ciśnienie statyczne 310 bar (tylko _CD) Kod Specjalne certyfikaty Q4 Certyfikat kalibracji Q8 Certyfikaty materiałów konstrucyjnych zgodne z normą EN B Kod Listwa zaciskowa T1 Zabezpieczenie przed przepięciami Typowy numer zamówienowy: 3051S1CD 2 A 2 E12 A 1A B4 (1) Materiały konstrukcyjne spełniają wymagania NACE MR Zaleca się specjalną ostrożność przy stosowaniu membran oddzielających ze stali nierdzewnej 316L w środowiskach kwasowych. Mimo, iż membrany te spełniają wymagania normy, mogą zostać uszkodzone wskutek oddziaływania związków chloru, które często są obecne w mediach o odczynie kwasowym. (2) Materiały odlewane: CF 8M to odlewana wersja stali nierdzewnej 316, CF 3M to odlewana wersja stali nierdzewnej 316L, CW 12MW to odlewana wersja Hastelloy u C 276, M 30C to odlewana wersja Monelu 400. W przypadku obudów, materiałem jest aluminium pokryte farbą poliuretanową. (3) Opcja niedostępna z protokołem fieldbus. Koniec tabeli wyboru przetwornika

25 Przetwornik z przyłączem gwintowym Model 3051S Kod Typ przetwornika Modułowy przetwornik ciśnienia Klasa dokładności 1 Ultra: dokładność 0,04%, zakresowość 200:1, stabilność 10 letnia, ograniczona gwarancja dożywotnia 2 Classic: dokładność 0,065%, zakresowość 100:1, stabilność 5 letnia Kod Typ przyłącza T Kod G A Gwintowe Pomiary ciśnienia Względne Absolutne Zakresy pomiarowe Kod TG TA 1A 1,0 do 2,1 bar 0 do 2,1 bar 2A 1,0 do 10,3 bar 0 do 10,3 bar 3A 1,0 do 55 bar 0 do 55 bar 4A 1,0 do 276 bar 0 do 276 bar 5A 1,0 do 689 bar 0 do 689 bar Kod Membrana pomiarowa 2 Stal nierdzewna 316L (1) 3 Hastelloy C 276 (1) Kod Rodzaj przyłącza procesowego A11 Montaż fabryczny zblocza zaworowego B11 Montaż fabryczny jednego oddzielacza, dostępny tylko z kodem dokładności 2 E11 1 /2 14 NPT z gwintem wewnętrznym F11 Niegwintowane przyłącze procesowe (kołnierz typu I) (tylko zakresy 1 4) G11 G 1 /2 A DIN z gwintem zewnętrznym (tylko zakresy 1 4 ) H11 Stożkowe gwintowe, kompatybilne z autoklawowym F 250 C (tylko zakres pomiarowy 5A) Kod Sygnały wyjściowe A Sygnał 4 20 ma z nałożonym sygnałem cyfrowym zgodnym z protokołem HART F FOUNDATION fieldbus (tylko blok AI); wymaga obudowy PlantWeb Kod Typ obudowy Materiał (2) Przepust kablowy 00 Brak (przyłącze elektryczne dostarczane przez użytkownika lub SuperModuł jako część zamienna 1A Obudowa PlantWeb Aluminum 1 /2 14 NPT 1B Obudowa PlantWeb Aluminum M20 x 1.5 (CM20) 1C Obudowa PlantWeb Aluminum 1J Obudowa PlantWeb Stal nierdzewna 316L G 1 /2 1 /2 14 NPT 1K Obudowa PlantWeb Stal nierdzewna 316L M20 x 1.5 (CM20) 1L Obudowa PlantWeb Stal nierdzewna 316L 2A Obudowa puszki przyłączeniowej Aluminum G 1 /2 1 /2 14 NPT 2B Obudowa puszki przyłączeniowej Aluminum M20 x 1.5 (CM20) 2C Obudowa puszki przyłączeniowej Aluminum 2E Puszka przyłączeniowa z wyjściem do podłączenia Aluminum G 1 /2 1 /2 14 NPT zdalnego wskaźnika 2F Puszka przyłączeniowa z wyjściem do podłączenia Aluminum M20 x 1.5 (CM20) zdalnego wskaźnika 2G Puszka przyłączeniowa z wyjściem do podłączenia Aluminum G 1 /2 zdalnego wskaźnika OPCJE Kod Funkcje PlantWeb A01 Blok sterujący; wymaga obudowy PlantWeb i FOUNDATION fieldbus D01 Blok diagnostyki, niedrożności rurek impulsowych i SPM; wymaga obudowy PlantWeb i FOUNDATION fieldbus Kod Obejmy montażowe B4 Obejma montażowa, ze stali nierdzewnej, do montażu na rurze 2 cale i w panelu Ciąg dalszy na następnej stronie

26 0RGHO6 Kod Konfiguracja specjalna (programowa) C1 Konfiguracja na życzenie użytkownika (Należy wypełnić kartę konfiguracyjną, patrz strona 33.) C4 Poziomy alarmowe zgodne z normą NAMUR, alarm stan wysoki C5 Poziomy alarmowe zgodne z normą NAMUR, alarm stan niski C6 Poziomy alarmowe określone przez użytkownika, alarm stan wysoki Uwaga: Wymaga kodu opcji C1, konfiguracja na życzenie użytkownika. Należy wypełnić kartę konfiguracyjną, patrz strona 33. C7 Poziomy alarmowe określone przez użytkownika, alarm stan niski Uwaga: Wymaga kodu opcji C1, konfiguracja na życzenie użytkownika. Należy wypełnić kartę konfiguracyjną, patrz strona 33. C8 Alarm stan niski (poziomy alarmowe zgodne ze standardem Rosemount). Kod Konfiguracja specjalna (sprzętowa) Kod D1 Przyciski do ustawienia zera, szerokość zakresu pomiarowego, alarmu i zabezpieczenia D2 Adaptery procesowe 1/2 14 NPT D4 Zewnętrzna śruba uziemienia D9 Adaptery procesowe RC 1 /2 Kod Atesty do pracy w obszarach zagrożonych wybuchem E1 Atest ognioszczelności CENELEC I1 Atest iskrobezpieczeństwa CENELEC IA Atest iskrobezpieczeństwa CENELEC FISCO; tylko dla protokołu FOUNDATION fieldbus N1 Atest typu n CENELEC K1 Atest ognioszczelności, iskrobezpieczeństwa i typu n CENELEC (połączenie E1, I1 i N1) ND Atest niepalności pyłów CENELEC E4 Atest ognioszczelności JIS I4 Atest iskrobezpieczeństwa JIS K4 Atesty ognioszczelności i iskrobezpieczeństwa JIS (połączenie E4 i I4) E5 Atest przeciwwybuchowości FM I5 Atest iskrobezpieczeństwa i niepalności FM IE Atest iskrobezpieczeństwa FM FISCO; tylko dla protokołu FOUNDATION fieldbus K5 Atest przeciwwybuchowości, iskrobezpieczeństwa i niepalności FM (połączenie E5 i I5) E6 Atest przeciwwybuchowości CSA I6 Atest iskrobezpieczeństwa, niepalności CSA IF Atest iskrobezpieczeństwa CSA FISCO; tylko dla protokołu FOUNDATION fieldbus K6 Atest ognioszczelności, iskrobezpieczeństwa i niepalności CSA (połączenie E6 i I6) E7 Atest ognioszczelności SAA I7 Atest iskrobezpieczeństwa SAA N7 Atest typu n SAA K7 Atest ognioszczelności, iskrobezpieczeństwa i typu N SAA (połączenie E7, I7 i N7) KA Atest ognioszczelności i iskrobezpieczeństwa CENELEC i CSA (połączenie E1, I1, E6 i I6) KB Atest przeciwwybuchowości i iskrobezpieczeństwa FM i CSA (połączenie E5, E6, I5 i I6) KC Atest przeciwwybuchowości i iskrobezpieczeństwa FM i CENELEC (połączenie E5, E1, I5 i I1) Kod Alternatywne materiały konstrukcyjne L1 Wypełnienie czujnika cieczą obojętną chemicznie L4 Śruby ze stali nierdzewnej austenitycznej 316 do przyłącza procesowego kod opcji F11, kołnierz typu I Kod Wskaźnik lokalny M5 Zintegrowany miernik ciekłokrystaliczny (wymaga obudowy PlantWeb) M8 (2) Zespół zdalnej elektroniki z wyświetlaczem LCD, obudowa z aluminum, obejma ze stali nierdzewnej, kabel 15 m; wymaga sygnału wyjściowego 4 20 ma / protokół HART M9 (2) Zespół zdalnej elektroniki z wyświetlaczem LCD, obudowa z aluminum, obejma ze stali nierdzewnej, kabel 30 m; wymaga sygnału wyjściowego 4 20 ma / protokół HART Kod Procedury specjalne P1 Test hydrostatyczny P2 Czyszczenie do zastosowań specjalnych P3 Czyszczenie do poziomu lepszego niż 1 PPM chloru/fluoru Kod Specjalne certyfikaty Q4 Certyfikat kalibracji Q8 Certyfikaty materiałów konstrucyjnych zgodne z normą EN B Kod Listwa zaciskowa T1 Zabezpieczenie przed przepięciami Typowy numer zamówienowy: 3051S1TG 2 A 2 E11 A 1A B4 (1) Materiały konstrukcyjne spełniają wymagania NACE MR Zaleca się specjalną ostrożność przy stosowaniu membran oddzielających ze stali nierdzewnej 316L w środowiskach kwasowych. Mimo, iż membrany te spełniają wymagania normy, mogą zostać uszkodzone wskutek oddziaływania związków chloru, które często są obecne w mediach o odczynie kwasowym. Koniec tabeli wyboru przetwornika
