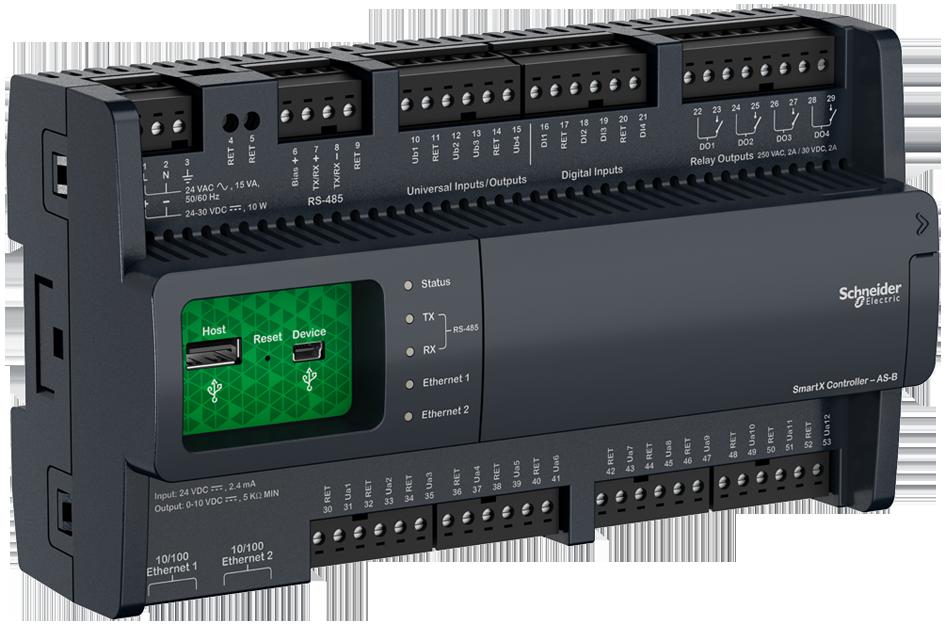

1 1 AS-B Wprowadzenie Serwery SmartStruxure, takie jak Serwery automatyki AS-B, są rdzeniem systemu SmartStruxure. AS-B realizuje główne funkcje, takie jak sterowanie logiczne, rejestracja trendów i nadzór nad alarmami oraz obsługa komunikacji z modułami We/ Wy i urządzeniami obiektowymi. Rozproszona inteligencja systemu SmartStruxure gwarantuje tolerancję na błędy w systemie oraz zapewnia dostęp do systemu dla użytkownika z wykorzystaniem stacji roboczej WorkStation lub webowej Webstation. Właściwości Serwer automatyki AS-B jest potężnym urządzeniem, które może pracować jako samodzielny serwer wykorzystując wbudowane We/Wy, a także monitorować i zarządzać urządzeniami obiektowymi podpiętymi do lokalnej magistrali komunikacyjnej (fieldbus). W małym systemie AS-B działa jako samodzielny serwer zamontowany w niewielkiej obudowie. W średnich i dużych instalacjach, funkcje rozdzielone są na kilka Serwerów Automatyki, które komunikują się z wykorzystaniem protokołu TCP/IP. Hub komunikacyjny Serwer automatyki AS-B może koordynować ruch oraz dostarczać dane bezpośrednio do operatora lub innych serwerów w całym systemie. AS-B może realizować wiele programów sterujących, zarządzać lokalnymi We/Wy, alarmami i użytkownikami, programami czasowymi i rejestracjami oraz komunikacją za pomocą różnych protokołów. Z tego względu większość elementów systemu działa niezależnie i będzie działać jako całość, nawet w przypadku awarii komunikacji lub uszkodzenia pojedynczych serwerów albo przejścia urządzeń w tryb offline. Modele Serwer automatyki AS-B oferowany jest w 8 modelach o różnej liczbie i konfiguracji punktów We/Wyj. Model Punkty We/wyj AS-B AS-B-24H 24 AS-B-24L 24 AS-B-24HL 24 AS-B AS-B-36H 36 AS-B-36L 36 AS-B-36HL 36 Modele AS-B z oznaczeniem H w nazwie produktu posiadają wbudowany wyświetlacz umożliwiający ręczne sterowanie wyjściami.

2 2 Modele AS-B z oznaczeniem L w nazwie produktu nie obsługują protokołów Modbus, BACnet MS/TP i nie mają funkcjonalności klienta BACnet/IP (funkcja serwer BACnet/ IP jest obsługiwana). Port RS-485 nie jest używany. AS-B z 36 punktami We/Wyj charakteryzuje się identycznymi rozmiarami podstawy, co model z 24 punktami WE/Wyj, ale posiada 50% więcej punktów We/Wyj. Uniwersalna i elastyczna konfiguracja punktów We/Wyj Serwery AS-B posiadają konfigurację typów punktów We/Wyj dostosowaną do większości rozwiązań HVAC. Większość punktów We/Wyj można skonfigurować jako wejścia lub wyjścia. Serwer AS-B z 24 punktami We/Wyj wyposażony jest w następujące typy punktów: 12 uniwersalnych wejść/wyjść, typ Ua 4 uniwersalne wejścia/wyjścia, typ Ub 4 wejścia cyfrowe 4 wyjścia przekaźnikowe Serwer AS-B z 36 punktami We/Wyj wyposażony jest w następujące typy punktów: 20 uniwersalnych wejść/wyjść, typ Ua 8 uniwersalnych wejść/wyjść, typ Ub 4 wyjście triakowe 4 wyjścia przekaźnikowe Uniwersalne wejścia/wyjścia konfiguracja wejść Moduł ten idealnie nadaje się do pomiaru temperatury, ciśnienia, przepływu, stanu i innych podobnych sygnałów wejściowych w układzie sterowania budynku. Uniwersalne wejścia/wyjścia można skonfigurować jako wejścia do odczytu sygnałów: cyfrowych zliczających nadzorowanych napięciowych prądowych (tylko Ub) temperaturowych rezystancyjnych 2-przewodowych temperaturowych RTD 2-przewodowych rezystancyjnych RTD Uniwersalne wejścia/wyjścia stosowane jako wejścia zliczające są powszechnie stosowane w aplikacjach pomiaru energii. Wejścia RTD przeznaczone są do pomiaru temperatury w systemie sterowania budynkiem. Punkty nadzorowane są wykorzystywane w aplikacjach systemów bezpieczeństwa, gdy istotna jest wiedza, czy dany przewód został uszkodzony lub zwarty. Te zdarzenia generują oddzielną sygnalizację alarmu i uszkodzenia w systemie. Uniwersalne wejścia/wyjścia konfiguracja wyjść Uniwersalne wejścia/wyjścia skonfigurować można jako analogowe wyjścia napięciowe. Wejścia cyfrowe Serwer może być stosowany do wykrywania statusu sygnałów cyfrowych, takich jak nadzorowanie stanu urządzenia lub nadzorowanie punktu alarmowego. Wejścia cyfrowe są powszechnie stosowane w aplikacjach pomiaru energii. Wyjścia przekaźnikowe Przekaźnikowe wyjścia cyfrowe posiadają styki zwierne (Form-A). Styki przekaźników są przeznaczone do obciążania bezpośredniego. Wyjście triakowe Wyjścia triakowe używane są w wielu aplikacjach do przełączania napięcia 24 VAC zewnętrznych obciążeń, takich jak siłowniki, przekaźniki i sygnalizatory. Wyjścia triakowe są ciche i trwalsze niż przekaźniki. Funkcja sterowania ręcznego Modele AS-B z oznaczeniem H w nazwie produktu posiadają wbudowany wyświetlacz LCD i przyciski do sterowania ręcznego wyjściami analogowymi i cyfrowymi. Funkcja ta umożliwia ręczne sterowanie wyjściami w celu testowania lub w trakcie rozruchu. Konfiguracja ręczna może być odczytana poprzez interfejsy operatorskie, takie jak oprogramowanie Building Operation Workstation, umożliwiając bardziej precyzyjny monitoring i sterowanie. Wbudowany zasilacz Serwer wyposażony jest we wbudowany zasilacz przystosowany do 24 VAC lub 24 VDC. Główne wejście zasilania AC/DC (LJ+ oraz N/-) jest galwanicznie odizolowane od wyjścia DC. Eliminuje to ryzyko uszkodzenia przez prąd doziemny i umożliwia podłączenie zasilania bez dopasowania biegunowości. Różnorodność opcji komunikacyjnych Serwer AS-B wyposażony jest w wiele portów, które umożliwiają mu łączenie się z wieloma protokołami, urządzeniami i serwerami.

3 3 Serwer AS-B wyposażony jest w następujące porty: Dwa porty Ethernet 10/100 Jeden port RS-485 Jeden port hosta USB Jeden port serwisowy USB Dwa porty Ethernet są podłączone do wbudowanego switcha Ethernet. Port pierwszy służy do podłączenia AS-B do sieci budynkowej. Drugi port Ethernet może być wykorzystany do podłączenia jednej stacji Workstation lub Webstation, urządzenia Modbus TCP lub Bacnet/IP, ale nie może zostać użyty do podłączenie kolejnego serwera SmartStruxure Port serwisowy umożliwia wgrywanie firmwaru do urządzenia AS-B za pomocą Device Administrator. Port hosta USB służy do podłączenia panela operatora AD. Uwierzytelnianie i uprawnienia stanowi potężny system uprawnień łatwy w zarządzaniu, elastyczny i konfigurowalny dla instalacji o różnych wielkościach. System uprawnień zapewnia najwyższy poziom bezpieczeństwa. Uwierzytelnianie odbywa się poprzez wbudowany system zarządzania kontami użytkownika lub przy pomocy domen Windows typu Active Directory. Wbudowany system zarządzania kontami zapewnia politykę w zakresie haseł spełniająca najsurowsze wymagania. Korzystanie z usługi Active Directory obniża koszty eliminując zarządzanie użytkownikami w wielu katalogach. Interfejs WorkStation/WebStation Obsługa z poziomu każdego klienta jest identyczna niezależnie od rodzaju serwera SmartStruxure, do którego użytkownik jest zalogowany. Użytkownik może logować się bezpośrednio do Serwera Automatyki AS-B w celu konfiguracji, uruchamiania, sterowania oraz monitorowania AS-B i jego wbudowanych We/Wy oraz urządzeń obiektowych. Dodatkowe informacje zawarte są w kartach katalogowych stacji Workstation i Webstation. Obsługa otwartych protokołów budynkowych Obsługa otwartych protokołów budynkowych Jednym z podstawowych założeń SmartStruxure jest obsługa standardów otwartych. Serwer AS-B komunikuje się bezpośrednio z dwoma najbardziej powszechnymi standardami dla budynków: BACnet i Modbus. Bezpośrednia obsługa BACnet Serwer AS-B komunikuje się bezpośrednio z sieciami BACnet/IP oraz BACnet MS/TP. AS-B jest certyfikowany przez labolatorium BTL jako BACnet Building Controller (B-BC), najbardziej zaawansowany profil urządzeń BACnet. Funkcja ta zapewnia dostęp do pełnej gamy urządzeń BACnet firmy Schneider Electric oraz innych dostawców. Aktualna lista wersji oprogramowania znajduje się w katalogu produktów BTL na stronie internetowej BACnet International. może służyć również jako BACnet Broadcast Management Device (BBMD), ułatwiające pracę systemów BACnet w wielu sieciach IP. Bezpośrednia obsługa Modbus Serwer AS-B bezpośrednio integruje sieci Modbus RS-485 typu master i slave oraz urządzenia Modus TCP typu klient i serwer. Umożliwia to pełny dostęp do gamy produktów Schneider Electric, które komunikują się za pomocą protokołu Modbus, takich jak liczniki energii, zasilacze UPS, wyłączniki automatyczne i sterowniki oświetlenia. Obsługa usług sieciowych Serwer AS-B wspiera obsługę typowych usług sieciowych, bazujących na otwartych standardach, takich jak SOAP i REST w celu zbierania danych do systemu SmartStruxure. Za pomocą sieci Web można wykorzystać przychodzące dane (np. prognozę pogody, cenę energii) do określania trybów pracy, harmonogramów lub programowania instalacji. Obsługa usług sieciowych EcoStruxure Usługi sieciowe EcoStruxure - standardowe usługi sieciowe Schneider Electric, są bezpośrednio obsługiwane przez Serwery AS-B. Usługi sieciowe EcoStruxure oferują dodatkowe funkcje pomiędzy zgodnymi systemami zarówno Schneider Electric jak i autoryzowanymi systemami firm trzecich. łącznie z przeglądaniem katalogu systemowego, odczytem/zapisem bieżących wartości, przyjmowaniem i potwierdzaniem alarmów i rejestrowaniem danych. Usługi sieciowe EcoStruxure są bezpieczne. Do logowania w systemie wymagane jest podanie nazwy użytkownika i hasła. Dwie opcje programowania Unikalną cechą w branży są dwie opcje programowania Script i Function Block. Ta elastyczność sprawia, że dla określonej aplikacji można wybrać najlepszą metodę programowania. 4 GB pamięci emmc na dane i kopie zapasowe Serwer AS-B posiada 4 GB dostępnej pamięci emmc. Są to 2 GB dedykowane dla aplikacji i danych historycznych oraz 2 GB na kopie zapasowe. Zapewnia to, że wszystkie dane są zabezpieczone przed uszkodzeniem, utratą lub niezamierzonymi zmianami. Użytkownicy mogą także ręcznie wykonywać kopie zapasowe i przywracać Serwer AS-B z użyciem lokalnego zapisu na komputerze PC lub w sieci. Poprzez Enterprise Server użytkownicy mają możliwość wykonywania zaplanowanych kopii zapasowych podłączonych Serwerów AS-B na sieciowych urządzeniach pamięci masowej w celu jeszcze większego poziomu ochrony.

4 4 Łatwa integracja w systemach IT Serwer AS-B komunikuje się za pomocą standardów sieci informatycznych. Zapewnia to łatwą instalację, proste zarządzanie i bezpieczne transakcje. Obsługa bezpiecznego protokołu TLS Komunikacja pomiędzy urządzeniami klienckimi a serwerami SmartStruxure może być szyfrowana przy użyciu Transport Layer Security (TLS 1.2). Serwery dostarczane są z domyślnym, samopodpisanym certyfikatem. Stosując certyfikaty komercyjnych urzędów certyfikacji (CA) można zredukować zagrożenie ze strony ataków złośliwego oprogramowania. Stosowanie komunikacji szyfrowanej podnosi bezpieczeństwo dostępu zarówno z WorkStation, jak i WebStation. Obsługiwane protokoły Adresowanie IP (obsługa IPv6) Komunikacja TCP DHCP/DNS dla szybkiego tworzenia i wyszukiwania adresów HTTP i HTTPS - dostęp internetowy poprzez zapory, umożliwiający zdalne monitorowanie i sterowanie NTP (Network Time Protocol) do synchronizacji czasu w całym systemie SMTP lub SMTPS z obsługą autentyfikacji SSL/TSL, umożliwia wysyłanie wiadomości generowanych zdarzeniami alarmowymi lub harmonogramem. SNMP umożliwia nadzorowanie sieci i obsługę alarmów aplikacji w specjalnych narzędziach do zarządzania siecią Prosty montaż na szynie DIN Klamry w łatwy sposób zatrzaskują się podczas instalacji panelu. Klamry działają jako szybkozłączki, umożliwiając łatwe wyjmowanie. Demontowalne bloki zacisków W Serwerze AS-B zastosowano proste w instalacji i demontażu wtykowe bloki zacisków. Bloki zacisków dostarczane są na oddzielne zamówienie. Sprawne zarządzanie zaciskami Zaciski wejść/wyjść są czytelnie oznakowane. Oprogramowanie Building Operation WorkStation może generować dostosowane etykiety powykonawcze dla AS-B. Zabezpieczenie Elementy ochronne na wszystkich wejściach zabezpieczają przed wysokim napięciem lub prądem zarówno w trakcie stanów przejściowych, jak i w przypadku nieprawidłowego podłączenia. Uniwersalne wejścia/wyjścia skonfigurowane jako wejścia prądowe (tylko Ub) posiadają ochronę przed przepięciami. Uniwersalne wejścia/wyjścia skonfigurowane jako wyjścia napięciowe są wyposażone w ograniczenia prądowe zapobiegające przebiciu do masy. Specyfikacja Zasilanie AC Napięcie zasilania V AC Zakres napięcia pracy... +/-20 % Częstotliwość...50/60 Hz Maksymalny prąd... 0,5 A rms Zalecane parametry transformatora...15 VA lub więcej Zasilanie DC Napięcie znamionowe do 30 V DC Zakres napięcia pracy do 33 V DC Maksymalny pobór mocy...10 W Środowisko pracy Temperatura otoczenia, robocza... 0 do 50 C Temperatura otoczenia, przechowywanie do +70 C Wilgotność maksymalna... 95% wilg. wzgl., bez kondensacji

5 5 Materiał Klasa tworzyw sztucznych...ul94-5vb Obudowa... PC/ABS Szczelność obudowy... IP 20 Dane mechaniczne Wymiary (S x W x G) x 110 x 64 mm Waga (z listwami zaciskowymi)... 0,504 kg a a) Waga uwzględnia wagę wyświetlacza i przycisków wynoszącą 0,022 kg Waga (z listwami zaciskowymi)... 0,420 kg a a) Waga uwzględnia wagę wyświetlacza i przycisków wynoszącą 0,022 kg Zgodność z normami Emisja...RCM; EN ; EN ; FCC Part 15, Sub-part B, Class B Odporność na zakłócenia...en ; EN Bezpieczeństwo...EN ; EN ; EN ; UL 916 C-UL US Listed Norma wyrobu... EN Bateryjne podtrzymanie zegara Niedokładność w temp. 25 C... +/-52 s na miesiąc Czas podtrzymania...10 dni Porty komunikacyjne Ethernet... Podwójny port Ethernet 10/100 Mbit/s; skrętka ze złączem RJ-45 USB...USB 2.0, 1 port serwisowy (mini-b) i 1 port hosta (typ A) RS przewodowy port, bias 5,0 V DC Komunikacja BACnet...BACnet/IP i MS/TP, port konfigurowalny, domyślny BTL B-BC (BACnet Building Controller) a a) Aktualna lista wersji oprogramowania znajduje się w katalogu produktów BTL na stronie internetowej BACnet International Modbus... Modbus TCP, klient i serwer...szeregowy, RS-485, master lub slave TCP... Binarnie, przez stały port 4444 HTTP...Niebinarnie, przez konfigurowalny port, domyślny 80 HTTPS... Szyfrowane, wspiera TLS 1.2, 1.1 i 1.0, port konfigurowalny, domyślny 443

6 6 SMTP...Wysyłanie wiadomości , przez konfigurowalny port, domyślny 25 SMTPS...Wysyłanie wiadomości , przez konfigurowalny port, domyślny 587 SNMP... wersja 3... Nadzór sieci przy użyciu zapytań poll i komunikatów trap... Wysyłanie powiadomień o alarmach przy użyciu komunikatów trap Procesor Częstotliwość MHz Typ... SPEAr320S, ARM926 DDFI2 SDFIAM MB Pamięć emmc... 4 GB Podtrzymanie pamięci...tak, bezbateryjne, bezobsługowe Wyświetlacz Rozdzielczość x 64 pikseli Wymiary...36,5 x 17,6 mm (S x W) Typ... wyświetlacz LCD monochromatyczny, biały, półprzeźroczysty ekran z podświetleniem Numery katalogowe Sterownik SmartX - AS-B-24...SXWASB24X10001 Sterownik SmartX - AS-B-24H z wyświetlaczem... SXWASB24H10001 Sterownik SmartX - AS-B-24L Brak wsparcia dla Modbus, BACnet MS/TP lub hostingu urządzeń BACnet/IP...SXWASB24X10002 Sterownik SmartX - AS-B-24HL z wyświetlaczem Brak wsparcia dla Modbus, BACnet MS/TP lub hostingu urządzeń BACnet/IP... SXWASB24H10002 Sterownik SmartX - AS-B-36...SXWASB36X10001 Sterownik SmartX - AS-B-36H z wyświetlaczem... SXWASB36H10001 Sterownik SmartX - AS-B-36L Brak wsparcia dla Modbus, BACnet MS/TP lub hostingu urządzeń BACnet/IP...SXWASB36X10002 Sterownik SmartX - AS-B-36HL z wyświetlaczem Brak wsparcia dla Modbus, BACnet MS/TP lub hostingu urządzeń BACnet/IP... SXWASB36H10002 Zestaw złaczek AS-B... SXWASBCON10001 Szablon montażowy AS-B... SXWASBINS10001 Opcje dodatkowe SW-EWS-1, Usługi sieciowe EcoStruxure (run-time) Zbieranie i udostępnianie danych dla jednego serwera SmartStruxure, bez uaktualnień... SXWSWEWSX00001 SW-EWS-2, Usługi sieciowe EcoStruxure (run-time) Zbieranie i udostępnianie danych dla jednego serwera SmartStruxure, bez uaktualnień... SXWSWEWSX00002 SW-EWS-3, Usługi sieciowe EcoStruxure (run-time) Zbieranie i udostępnianie danych oraz dane historyczne z rejestracji dla jednego serwera SmartStruxure, bez uaktualnień... SXWSWEWSX00003 SW-GWS-1, Usługi sieciowe (zbieranie danych standardowych) dla jednego serwera SmartStruxure, bez uaktualnień...sxwswgwsx00001 SW-SNMP-1, Powiadamianie o alarmach przez SNMP dla jednego serwera SmartStruxure, bez uaktualnień... SXWSWSNMP00001 SW-SMARTDRIVER-1, komunikacja z urządzeniami zewnętrznymi przez SmartDriver dla 1 licencji SmartDriver...SXWSWSDRV00001

7 7 Uniwersalne wejścia/wyjścia, typu Ua i Ub Kanały, AS-B z 24 punktami We/Wyj...12 Ua, Ua1-Ua Ub, Ub1-Ub4 Kanały, AS-B z 36 punktami We/Wyj...20 Ua, Ua1-Ua Ub, Ub1-Ub8 Bezwzględne parametry maksymalne...-0,5 do +24 V DC Rozdzielczość konwertera A/D...16 bitów Wejścia cyfrowe Zakres... Styki bezpotencjałowe lub otwarty kolektor/otwarty dren, 24 VDC, typowy minimalny prąd załączania 2,4 ma Min. szerokość impulsu ms Wejścia zliczające Zakres... Styki bezpotencjałowe lub otwarty kolektor/otwarty dren, 24 VDC, typowy minimalny prąd załączania 2,4 ma Min. szerokość impulsu ms Maksymalna częstotliwość...25 Hz Wejścia nadzorowane Obwód 5 V, 1 lub 2 rezystory Nadzorowane kombinacje przełącznika... Tylko szeregowo, tylko równolegle oraz szeregowo i równolegle Zakres rezystora...1 do 10 kω Dla konfiguracji 2-rezystorowej, przyjmuje się, że każdy rezystor ma taką samą wartość +/- 5 % Wejścia napięciowe Zakres... 0 do 10 V DC Dokładność... +/-(7 mv + 0,2 % odczytu) Rozdzielczość...<0,5 mv Impedancja kω Wejścia prądowe Zakres... 0 do 20 ma Dokładność... +/-(0,01 ma + 0,4 % odczytu) Rozdzielczość...<1 μa Impedancja Ω Wejścia rezystancyjne Dokładność 10 Ω do 10 kω... +/-(7 + 4 x 103 x R) Ω R = rezystancja w Ω Dokładność 10 Ω do 60 kω... +/-(4 x 10-3 x R + 7 x 108 x R2) Ω R = rezystancja w Ω Wejścia temperaturowe (termistory) Zakres do +150 C Obsługiwane termistory Honeywell...20 kω Typ I (Continuum)...10 kω Typ II (I/NET)...10 kω

8 8 Typ III (Satchwell)...10 kω Typ IV (FD)...10 kω Typ V (FD z bocznikiem 11k)...Linearyzowany 10 kω Satchwell D/T...Linearyzowany 10 kω Johnson Controls...2,2 kω Xenta...1,8 kω Balco...1 kω Dokładność termistora 20 kω do +30 C: +/-1,5 C do 0 C: +/-0,5 C...0 do 100 C: +/-0,2 C do 150 C: +/-0,5 C 10 kω, 2,2 kω i 1,8 kω do -30 C: +/-0,75 C do +100 C: +/-0,2 C do 150 C: +/-0,5 C Linearyzowany 10 kω do -30 C: +/-2,0 C do 0 C: +/-0,75 C...0 do 100 C: +/-0,2 C do 150 C: +/-0,5 C 1 kω do +150 C: +/-1,0 C Czujniki temperatury RTD Obsługiwane RTD... Pt1000, Nil 000 i LG-NM000 Pt1000 Zakres do +150 C Dokładność do +70 C: +/-0,5 C...70 do 150 C: +/-0,7 C Ni1000 Zakres do +150 C Dokładność...+/-0,5 C LG-Ni1000 Zakres do +150 C Dokładność...+/-0,5 C Przewody czujników temperatury RTD Maksymalna rezystancja przewodu Ω/przewód (razem 40 Ω) Maksymalna pojemność przewodu nf Typowa rezystancja i pojemność dla przewodu o dł. 200 m. Rezystancyjne RTD 1000 Ω Zakres do 2200 Ω...z rezystancją przewodu Dokładność... +/-(0,2 + 1,5 x 103 x R) Ω R = rezystancja w Ω

9 9 Rozdzielczość... 0,1 Ω Przewody rezystancyjnego RTD Maksymalna pojemność przewodu nf Wyjścia napięciowe Zakres... 0 do 10 V DC Dokładność... +/-60 mv Rozdzielczość mv Minimalna rezystancja obciążenia...5 kω Zakres obciążenia do +2 ma Wejścia cyfrowe, DI Kanały, AS-B z 24 punktami We/Wyj... 4, DI1 DI4 Kanały, AS-B z 36 punktami We/Wyj... 0 Bezwzględne parametry maksymalne...-0,5 do +24 V DC Wejścia cyfrowe Zakres... Styki bezpotencjałowe lub otwarty kolektor/otwarty dren, 24 VDC, typowy minimalny prąd załączania 2,4 ma Min. szerokość impulsu ms Wejścia zliczające Zakres... Styki bezpotencjałowe lub otwarty kolektor/otwarty dren, 24 VDC, typowy minimalny prąd załączania 2,4 ma Min. szerokość impulsu ms Maksymalna częstotliwość...25 Hz Wyjścia przekaźnikowe, DO Kanały, AS-B z 24 punktami We/Wyj...4, D01-D04 Kanały, AS-B z 36 punktami We/Wyj...4, D01-D04 Obciążalność styków VAC/30 VDC, 2 A, Pilot Duty (C300) Przekaźnik...Styk zwierny (Form A)... Jednobiegunowy jednopolowy... Normalnie otwarty Izolacja VAC Okres eksploatacji (obciążenie rezystancyjne)... co najmniej cykli Min. szerokość impulsu ms Wyjście triakowe, DO Kanały, AS-B z 24 punktami We/Wy... 0 Kanały, AS-B z 36 punktami We/Wyj...4, D05-D08 Parametry wyjść...maks. 0,8 A Napięcie zasilania do 30 VAC Zaciski wspólne...com1 dla D05 i D06...COM2 dla D07 i D08 Zaciski wspólne COM1 i COM2 można podłączyć do 24 VAC lub uziemienia. Napięcie wspólne, wyjście wysokonapięciowe... 0 V Napięcie wspólne, wyjście niskonapięciowe do 30 VAC Szerokość impulsu minimalna ms

10 10 10 Zaciski - Długość kabla przyłączeniowego portów USB nie może przekraczać 3 m. Rysunek: Model AS-B z 24 punktami We/Wy Rysunek: Model AS-B z 24 punktami We/Wy Szyna masy sygnałowej Obciążalność prądowa kabli: 216 A Przekrój (wielkość przewodu) 1,5-2,5 mm 2 (15-14 AWG) Rysunek: Model AS-B z 36 punktami We/Wy pl kwiecień pl maj Schneider Electric. Wszelkie prawa zastrzeżone

11 11 Szyna masy sygnałowej Obciążalność prądowa kabli: 216 A Przekrój (wielkość przewodu) 1,5-2,5 mm 2 (15-14 AWG) Rysunek: Model AS-B z 36 punktami We/Wy Rysunek: Model AS-B z 36 punktami We/Wy pl maj Schneider Electric. Wszelkie prawa zastrzeżone

12 12 Celem ochrony przed nadmiernym prądem w przewodach od urządzeń obiektowych należy postępować następująco: Podłączyć zaciski RET 4 lub 5 do wspólnej szyny masy sygnałowej w rozdzielni stosując przewód 14 AWG (1,5 do 2,5 mm 2 ) lub większy Obciążalność prądowa kabla musi być równa lub większa od 16 A. Serwery AS-B z 24 punktami We/Wyj wyposażone są w więcej zacisków RET do podłączenia masy We/ Wyj, dlatego wspólna szyna masy sygnałowej jest opcjonalna i nie jest wymagana. Indywidualne źródła zasilania 24 VDC instalacji muszą być ograniczone prądowo do maksymalnie 4 A dla instalacji zgodnych i nie więcej niż 6 A w innych obszarach. Więcej informacji na temat okablowania znajduje się w podręczniku instalacji. Noty prawne Komisja Federal Communications Commission (FCC) Zgodność z przepisami FCC Rules and Regulations CFR 47, Part 15, Class B Niniejsze urządzenie spełnia wymagania Regulacji FCC Part 15. Jego eksploatacja podlega następującym dwóm warunkom: (1) Niniejsze urządzenie nie może powodować szkodliwych zakłóceń. (2) Niniejsze urządzenie musi być odporne na oddziałujące na niego zakłócenia w powodujące jego niepożądane działanie. Produkty zgodne z UL 916 Listed dla Stanów Zjednoczonych i Kanady, Open Class Energy Management Equipment. CE Zgodność z przepisami Unii Europejskiej (UE) Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU Dyrektywa niskonapięciowa 2014/35/EU Dyrektywa (RoHS) Ograniczania stosowania niebezpiecznych substancji 2011/65/EU Niniejsze urządzenie spełnia wymagania przepisów opublikowanych w Dzienniku Urzędowym Unii Europejskiej regulujących certyfikację własną Znakiem CE dla Unii Europejskiej w sposób określony w powyższej/ych dyrektywie/ach, zgodnie z postanowieniami następujących norm: Norma wyrobu EN ; Norma bezpieczeństwa EN , EN , i EN Informacje Unii Europejskiej dotyczące oznaczenia WEEE Niniejsze urządzenie i jego opakowanie nosi oznaczenie WEEE zgodnie z Dyrektywą UE 2012/19/EU dotyczącą zasad zwrotu i recyklingu urządzeń elektrycznych i elektronicznych obowiązujących w Unii Europejskiej.
