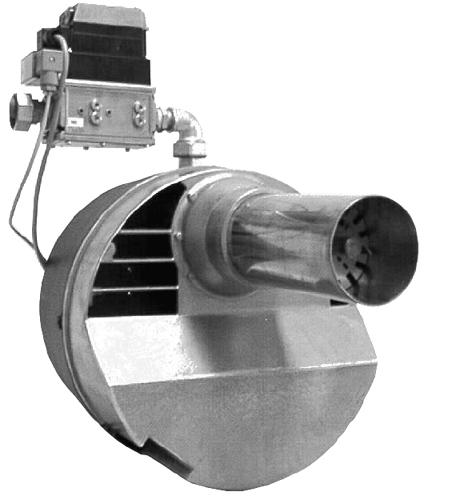

1 Informacje techniczne Instrukcja montażu RG20 / RG30 Edycja Czerwiec 205 Zastrzega się możliwość wprowadzenia zmian technicznych w celu udoskonalenia produktu! Gaz PL

2 Spis treści Przegląd... 3 Informacje ogólne / Bezpieczeństwo... 3 Deklaracja zgodności... 3 Sprawdzenie zakresu dostawy... 3 Instrukcja obsługi... 4 Instarukcja dla personelu obsługi... 4 Konserwacja i obsługa klienta... 4 Objaśnienia kodu oznaczeń... 4 Dane techniczne... 4 Montaż... 5 Montaż flanszy i palnika... 5 Instalacja drogi gazowej... 5 Podłączenie elektryczne... 6 Funkcje... 7 Jednostka sterująca DMG 970 / Zabezpieczenie i funkcje wyłączeniowe... 7 Analiza przyczyn błędów... 7 Ustawienie przepływu powietrza wymiar "A"... 8 Siłownik klapy powietrza SA2F... 8 STA... 9 Kompaktowa droga gazowa... 0 Dane techniczne kompaktowej drogi gazowej... 0 Czujnik ciśnienia gazu... 0 Uruchomienie... Tabele nastaw... Regulacja palnik gazowy kocioł... 5 stopniowy palnik gazowy z KE kompaktową gazową gazową... 6 Palnik gazowy modulowany lub dwustopniowy z ścieżką gazową KEV... 7 Podstawy obliczania zużycia gazu i mocy palnika... 9 Konstrukcja... 2 Rysunek poglądowe i listy części zamiennych... 2 Instrukcja serwisowa / wymiary Pozycja serwisowa Wymiary odniesienia elektrod jonizacyjnej i zaponowej Pomiar prądu jonizacji Konserwacja czujnika ciśnienia powietrza Schemat podłączeń Możliwości błędu Całkowity Wymiar palnika / wymiary przyłączeniowe Pola pracy

3 Przegląd Przegląd Informacje ogólne / Bezpieczeństwo Zamontowanie palnika gazowego musi być przeprowadzone zgodnie z odpowiednimi przepisami i wymogami. Obowiązkiem osoby instalującej jest przestrzeganie obowiązujących norm i przepisów. Montaż, rozruch oraz dozór muszą być przeprowadzone przez osoby uprawnione. Palnik nie może być zamontowany w pomieszczeniach o wysokiej wilgotności, o dużym zapyleniu oraz tam, tam gdzie występują żrące opary. Palniki gazowe GIERSCH z serii RG20 / RG30 są dostosowane do spalania gazu ziemnego oraz płynnego i odpowiadają europejskim normom DIN EN 676. Uwaga Niewłaściwa instalacja, regulacja, modyfikacja, obsługa lub konserwacja może spowodować obrażenia lub uszkodzenia mienia / sprzętu. Przeczytać instrukcję przed użyciem. Ten produkt musi być zainstalowany zgodnie z obowiązującymi przepisami (np. DINVDE, DINDVGW). Ta konstrukcja i stopień ochrony palnika sprawiają, że urządzenie przystosowane jest do pracy w zamkniętych pomieszczeniach. Deklaracja zgodności Oświadczamy, że palniki gazowe marki Giersch, typoszereg RG20/30 z przypisanymi numerami identyfikacyjnymi produktu: RG20 CE0085 AP 0364 RG30 CE0085 AP 0365 spełniają zasadnicze wymagania następujących dyrektyw: "Wytyczne urządzeń gazowych" 90/396/EU w powiązaniu z DIN EN 676 / Ed oraz DIN EN 437 / Ed "Wytyczna niskonapięciowa" 73/23/UE w powiązaniu z DIN VDE 0700 Cz. /Ed oraz DIN VDE 0722 / Ed "Wytyczna sprawnościowa" 92/42/UE w powiązaniu DIN EN 676 / Ed "Tolerancja elektromagnetyczna" 89/336/UE razem z EN 54 / Ed oraz EN 082 / Ed "Wytyczna maszynowa" 98/37/UE Te produkty są odpowiednio oznakowane naklejką Sprawdzenie zakresu dostawy Przed montażem palnika serii należy sprawdzić, czy wszystkie elementy zawarte w zakresie dostawy są w opakowaniu. Zakres dostawy: Palnik, flansza i uszczelka, 4 śruby mocujące, instrukcja obsługi, jedna wtyczka przyłączeniowa 7pin i jedną 4pin (tylko dla Z i M). Kompaktowe urządzenie gazowe i uszczelkę (tylko dla KEV: dodatkowo niebieski wężyk do połączeń ciśnienia powietrza w kotle, patrz Przegląd, str. 0). Drogę gazową należy dobrać według ciśnienia i objętości przypływającego gazu połączyć ją z palnikiem tak, aby była bliżej głowicy palnika. Straty ciśnienia będą wtedy mniejsze. Suma spadku ciśnienia na drodze gazowej, oporu w komorze spalania i ciśnienia na dyszy musi być mniejsza do ciśnienia gazu na zasilaniu, przy przepływie ilości gazu zapewniającej osiągnięcie zakładanej mocy. Uwaga! Należy przestrzegać kolejności montażu i kierunku przepływu gazu w danej kompaktowej drodze gazowej. 3

4 Przegląd Instrukcja obsługi Instrukcja obsługi oraz informacje techniczne powinny być wywieszone w kotłowni w widocznym miejscu. Na odwrocie instrukcji należy wpisać adres firmy prowadzącej serwis. Instrukcja dla personelu obsługi blokada pracy palnika jest często spowodowana niewłaściwą obsługą. Należy dokładnie poinformować personel obsługujący o zasadach działania palnika. W przypadku często powtarzających się blokad zawiadomić firmą serwisową Konserwacja i obsługa klienta Cały system powinien być sprawdzany raz do roku dla prawidłowego funkcjonowania i szczelności przez przedstawiciela producenta lub inna odpowiednio wykwalifikowaną osobę. Firma nie ponosi odpowiedzialności za wynikłe szkody w przypadkach nieprawidłowego montażu lub naprawy, montażu części nie oryginalnych, lub gdy urządzenie zostało wykorzystane do celów, do których nie było przeznaczone. Objaśnienia kodu oznaczeń RG 20 Z(M) L N(F) Gaz ziemny ="N" lub gaz płynny ="F" Klapa powietrza 2stopniowy (modulowany) Typ palnika Seria palnika Dane techniczne Typ palnika Dane techniczne RG20N ( RG20L F) N(F) RG20Z LN(F) RG20M LN(F) RG30N (F) RG30Z LN(F) Min. moc palnika w kw Max. moc palnika w kw Rodzaj gazu Metoda pracy Gaz ziemny LL + E = "N", LPG 3B/P = "F" stopniowy 2stopniowy Modulowany stopniowy ślizgowy Napięcie Pobór prądu: Max. start/praca,48 /0,75 A,35 /0,72 A Ciężar w kg Emisja szumów w db (A) 3,0 /,4 A 0,4 Kontrola zaniku płomienia Czujnik ciśnienia powietrza 2stopniowy ślizgowy modulowany / N PE ~Hz 230 V Elektryczna moc silnika (przy 28 rpmˉ¹) w kw Sterownik RG30M LN(F) 3, /,5 A 0,25 elektroda jonizacyjna DMG 970N DMG 972N DMG970N DMG 972N DL 2E Pa DL 2E 40 Pa DL 2E Pa DL 2E 40 Pa

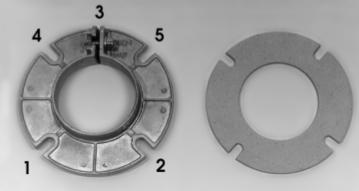

5 Montaż Instalacja Montaż flanszy i palnika Montując kołnierz przesuwny należy dokręcić jedynie śruby i 2 w przeciwnym wypadku zaciśnięcie flanszy na rurze palnika nie będzie możliwe. Palnik wsunąć do flanszy na odpowiednią głębokość a następnie dokręcić pozostałe śruby w następującej kolejności 3,4,5. Ważne: Flansza przesuwna musi być zamocowana śrubą zaciskową nr 3 do góry. Kontrola ustawienia elektrod Palnik ustawić w pozycji serwisowej jak opisano na stronie 25. Kontrola ustawienie elektrody zapłonowej i jonizacyjnej (patrz strona 25). Instalacja drogi gazowej Pozycja montażowa KE...D,Z Zdemontować plastikowe zaślepki zabezpieczającej. Montując drogę gazową pamiętać o założeniu załączonych do urządzenia uszczelkach. Uwaga na pozycję montażu. Zamontować drogę gazową do palnika zgodnie z kierunkiem przepływu gazu oznaczonym na urządzeniu. Odpowietrzyć instalację gazową i sprawdzić szczelność testerem. Zgodne z DVGWTRGI 986/96 pkt 7, TRF 988, DIN 4756 i obowiązującymi przepisami lokalnymi. W przypadku drogi gazowej z proporcjonalną kontrolą ciśnienia RG30Z(M)KEV: Zamontować rurkę pomiaru ciśnienia komory spalania do drzwi kotła z nachyleniem, do kotła (w razie potrzeby). Ułożyć wężyki sterujące do KEV do odpowiadających króćców PL i PF. Użyj niebieskie węże PU dostarczone z palnikiem. Pozycja montażowa KE...V 5 Połóż wężyk sterujący tak, żeby kondensat nie spływał do drogi gazowej. Podłączyć wężyk do króćca pomiarowego na płycie czołowej kotła (jeżeli jest potrzeba) z króćcem PF Podłączyć wężyk do króćca PL z króćcem płycie podstawy palnika. Jeśli to połączenie nie zostanie dokonane, zawory magnetyczne nie otworzą się.

6 Montaż Podłączenie elektryczne Odłączyć zasilanie. Główny wyłącznik "AUS" Sprawdzić polaryzację wszystkich złączy. Okablowanie załączonych do palnika wtyczek należy wykonać zgodnie ze schematem i z uwzględnieniem obowiązujących norm. Zalecane jest użycie kabla giętkiego. Podłączyć wtyczkę czujnika ciśnienia gazu A (szara) oraz wtyczkę B (czarna) zaworu elektromagnetycznego i zabezpieczyć śrubą. Podłączyć 7pin złącze (czarnozielone) kompaktowej drogi gazowej (X2 & X22). Połączyć 4pin. wtyczkę do części regulacji mocy (X3) wraz z czarnozielony gniazdem na palniku (X32). Sprawdzić czy okablowanie wtyczek X i X3 jest wykonane zgodnie ze schematem elektrycznym. Połączyć 7pin. wtyczkę kotła (X) wraz z czarnobrązowym gniazdem na palniku (X2). Zasilanie do 7pin. Wtyczki X maksymalnie 6,3 A. Zabezpieczenie max. 0A. Schemat podłączeniowy Klucz: Wtyczka X3, X sterowanie kotła Wtyczka X3, X sterowanie kotła Gniazdo X32, X2 na palniku Gniazdo X22 na palniku Wtyczka X2 droga gazowa Gniazdo X32, X2 na palniku Podłączenie dla RG20/30ZL Wtyczka X3, X sterowanie kotła Gniazdo X32, X2 na palniku Podłączenie dla RG20/30ML 6 F Zewnętrzny bezpiecznik F2,F22 Zew. regulator temperatury, stopień/2stopień F3 Zew. ogranicznik temperatury F5 Czujnik ciśnienia gazu Q Główny wyłącznik H,H2 Zew. lampka kontrolna H3 Zew. lampka sygnalizacji awarii L Faza PE Zero ochronne P,P2 Licznik czasu pracy Y,Y2 Zawór elektromagnetyczny Y3 Elektro magnetyczny zawór bezpieczeństwa Y9 Kontroler zewnętrzny

7 Funkcje Funkcje Jednostka sterująca DMG 970N / 972N Badanie funkcji modułu sterującego Niebezpieczeństwo porażenia prądem! Przed pracą odłączyć doprowadzenie napięcia. Problemy z uruchomieniem rozwiązywać powinni jedynie autoryzowani serwisańci. Odblokowanie urządzenia zasadniczo powinno zlecać jedynie fachowej obsłudze. Przeprowadzić następujące kontrole po uruchomieniu, za każdym razem, gdy palnik był serwisowany: Zworka czujnika ciśnienia gazu: do tego, odłączyć złącze szara kostka na KE i zdjąć pokrywę. Zamknij zawór kulowy w trakcie pracy ze zworką czujnika ciśnienia gazu: urządzenie musi przejść w tryb awarii natychmiast po zaniku płomienia. Start z zamkniętym zaworem kulowym i zworką czujnika ciśnienia gazu: urządzenie musi przejść w tryb błędu po upływie czasu bezpieczeństwa. Po zakończeniu kontroli, odwrócić połączenie i przywrócić pierwotny stan. Sprawdzić prawidłowość działania czujnika ciśnienia powietrza poprzez zdjęcie z czujnika silikonowego wężyka podczas pracy palnika co powinno spowodować zablokowanie urządzenia. Wężyk podłączyć ponownie w miejscu oznaczonym "+". Sprawdzić układ kontroli płomienia. Podczas pracy palnika rozpiąć wtyczkę pomiarową na przewodzie jonizacyjnym. Palnik powinien przejść w stan blokady. Zabezpieczenie i funkcje wyłączeniowe W każdym przypadku po zatrzymaniu się palnika urządzenie znajduje się w pozycji ponownego startu. Przy zaniku płomienia podczas pracy palnika natychmiast odcięty zostaje dopływ gazu i po upływie czasu do jednej sekundy palnik przechodzi w stan blokady. Przy ukazaniu się płomienia podczas przedmuchu wstępnego natychmiast następuje odblokowanie urządzenia. Przy zaniku napięcia urządzenie zatrzymuje się, zaś po powrocie podejmuje pracę. Analiza przyczyn błędów W przypadku powstania błędów wskaźnik LED świeci nieustannie. Ciągłe światło trwa nieprzerwanie 0 sekund, a kod błyskowy informuje o zakłuceniu. Program powtarza następującą sekwencję tak długo, aż przyczyna blokady zostanie zlikwidowana, a urządzenie odblokowane. W następującej kolejności: Faza świecenia Faza ciemna czas 0 sek. czas 0,6 sek. Kod błyskowy czas,2 sek. Urządzenie zliczające na wyświetlaczu kod błędu: SatroPen Nr. Artykułu SatroCom Nr. Artykułu Faza ciemna 7

8 Funkcje Kod błyskowy Raport Światło otoczenia Brak płomienia po czasie bezpieczeństwa Zanik płomienia podczas pracy Brak płomienia podczas zapłonu Podczas rozruchu rozwarty styk czujnika ciśnienia powietrza Czujnik ciśnienia powietrza nie zamyka Czujnik ciśnienia powietrza nie otwiera Podręcznik zakłóceń Nieznany kod błędu RG20 Ustawienie przepływu powietrza, wymiar "A" Skala wymiaru "A" 2 Nakrętka regulacyjna ustawienia przepustnicy powietrza (RG20) 3 Nakrętka regulacyjna ustawienia przepustnicy powietrza (RG30) RG20 Nakrętkę (2) kręcić w prawo: zwiększenie ilości powietrza "+" Nakrętkę (2) kręcić w lewo: zmniejszenie ilości powietrza "" RG30 Nakrętkę (3) kręcić w prawo: zwiększenie ilości powietrza "+" Nakrętkę (3) kręcić w lewo: zmniejszenie ilości powietrza "" RG30 Siłownik klapy powietrza Unikać chłodzenie kotła w czasie postoju palnika. SA2F [tylko dla RG20LN(F)]: Siłownik otwiera przysłoną powietrza elektrycznie za pomocą dźwigni. Zamknięcie przysłony odbywa się siłą sprężyny na siłowniku. Na podstawie czerwonego wskaźnika można odczytać pozycję przysłony powietrza ("zamknięta" lub "otwarta"). Po naprawie / modernizacji, patrz schemat połączeń na stronie 27. Czerwoną dźwignię nie wolno obracać ręcznie ponieważ można zniszczyć mechanikę urządzenia! 8

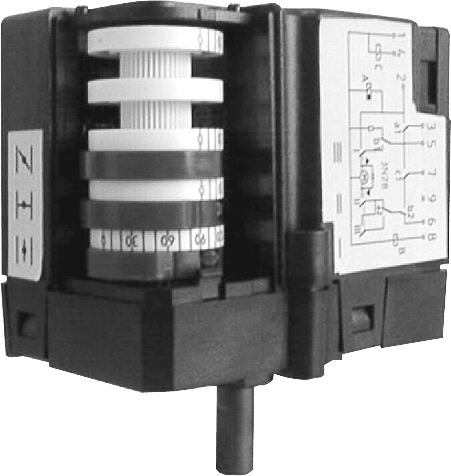

9 Funkcje STA: Siłownik STA 3 B0 reguluje dopływ powietrza przy palnikach o 2stopniowym lub modulowanym trybie pracy. Nastawienie następuje poprzez ustawienie pierścieni regulacyjnych na walcu krzywkowym. Po każdym zatrzymaniu regulacyjnym siłownik ustawia się w pozycji odcinającej dopływ powietrza (ST0). Aby dopasować palnik do żądanej mocy kotła, należy ustawić krzywki według tabeli wartości wstępnych. Patrz tabele regulacji na stronach 4. Aby to zrobić: Zdjąć pokrywę z siłownika pozycjonowania klapy powietrza. Zmiany pozycji krzywek poprzez śruby regulacyjne przy pomocy standardowego śrubokręta. Większa wartość = więcej powietrza Mniejsza wartość = mniej powietrza Wartości ST i ST2 zostaną uaktywnione, gdy przełączy się palnik na drugi stopień pracy względnie użyć przełącznika (zdjęcie obok). Nie nastawiać wartości ST większej niż ST2. ST0 większy niż ST. Po odpowiednim ustawieniu palnika należy założyć osłonę a przełącznik ustawić na pozycję 2 stopień. Pozycje krzywek (ustawienie fabryczne) ST2 ST0 ST RG20ZL RG20ML RG30ZL RG30ML

10 Funkcje Kompaktowa droga gazowa Kompaktowe drogi gazowe do palników gazowych Giersch sa wstępnie zmontowane i sprawdzane pod kątem wycieków. Wersja KE: stopniowy precyzyjny regulator z wysokiej jakości kontrolą i regulacją ciśnienia gazu na wyjściu. Wersja KEV: 2stopniowa z zachowaniem stosunku mieszanki gazpowietrze celem optymalnego spalania i wykorzystania energii. Dane techniczne kompaktowej drogi gazowej Rodzaje gazów: Ziemny, Propan i Butan zgodnie z DIN EN 437/DIN EN 88 Ciśnienie na wejściu: Max.00 mbar / 360 mbar (KE CG 0, max. mbar) min. 8 mbar Temperatura otoczenia: 5 C do +60 C Flansze przyłączeniowe: Kołnierze są mocowane za pomocą 4 śrub. Kołnierze mogą być obrócone o 90 lub80. Punkty pomiarowe ciśnienia wejścia i wyjścia. Filtr: Siatka nylonowa z matą z ciętych nici polarowych. Czujnik ciśnienia gazu Czujnik ciśnienia gazu (pw) służy do kontrolowania ciśnienia gazu na wejściu. W razie przekroczenia najniższej nastawionej wartości ciśnienia (fabryczna nastawa wynosi 2 mbar) następuje wyłączenie palnika. Palnik rozpoczyna zawsze pracę po przekroczeniu progu ciśnienia startowego. To ustawienie powinno być zachowane. 0

11 Uruchomienie Uruchomienie Podane w tabeli wartości pozwalają na bezpieczne uruchomienie palnika. Mogą być wymagane modyfikacje nastaw w zależności od indywidualnych wymogów urządzeń w jakich palnik pracuje oraz warunków otoczenia (np. wysokość nad poziom morza). Tabele nastaw: RG20(L) Gaz ziemny LL Hi,n = 9,3 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92% Typ gazu Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] LL,9 4, LL 2,2 5, LL 3,3 6, LL 4,7 7, LL 6,4 8, LL 8,2 9, LL 0,4, LL 2,6 2, LL 5,2 3,7 Moc palnika Moc kotła przy ɳ = 92% Typ gazu Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] E,5 4, E,7 4, E 2,6 5, E 3,7 6, E 5,0 7, E 6,5 8, E 8,2 0, E 9,9, E,9 2,2 Moc palnika Moc kotła przy ɳ = 92% Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] ,0,6 4,2 2, ,8 2, , 2, ,2 2, ,5 3,3 2 Przepływ powietrza Nastawa wymiaru "A" [mm] Gaz ziemny E Hi,n = 0,4 [kwh/m3] LPG 3B/P Hi,n = 25,8 [kwh/m3] Przepływ powietrza Nastawa wymiaru "A" [mm] Przepływ powietrza Nastawa wymiaru "A" [mm] ,2 3, ,3 4, ,3 4, ,3 4,9

12 Uruchomienie Podczas uruchamiania palnika, przestrzegać min. i max. wartości mocy cieplnej podanych producentów kotłów. Tabele nastaw: RG20Z(M)L Gaz ziemny LL Hi,n = 9,3 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St 2 Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] Szybkość przepływu gazu [m3/h] Droga gazowa.st.st V N 4,2 2, ,5 2, ,9 4, ,3 5, ,9 6, Gaz ziemny E Hi,n = 0,4 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] Szybkość przepływu gazu [m3/h] Droga gazowa.st.st V N ,2, ,2, ,0 3, ,6 4, ,6 5, Gaz ziemny 3B/P Hi,n = 25,8 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] Szybkość przepływu gazu [m3/h] Droga gazowa.st.st V N ,0 6, ,0 6, ,0 6, ,5, ,5,

13 Uruchomienie Tabele nastaw: RG30 Gaz ziemny LL Hi,n = 9,3 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92% Typ gazu Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] LL 3,0 2, LL 3,3 2, LL 4,7 5, LL 5,9 7, LL 7, 9, LL 9,0 22, LL,7 25, LL 6,0 29,7 40 Moc palnika Moc kotła przy ɳ = 92% Typ gazu Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] E 2,2 0, E 2,6, E 3,7 3, E 4,6 5, E 5,6 7, E 7, 9, E 9,2 22, E 2,5 26,6 40 Moc palnika Moc kotła przy ɳ = 92% Ciśnienie gazu na dyszy [mbar] Przepływ gazu [m³/h] ,8 4, ,8 4, ,9 5, ,5 6, ,5 6, ,6 7, ,7 9, ,8 40 Przepływ powietrza Nastawa wymiaru "A" [mm] Gaz ziemny E Hi,n = 0,4 [kwh/m3] LPG 3B/P Hi,n = 25,8 [kwh/m3] 3 Przepływ powietrza Nastawa wymiaru "A" [mm] Przepływ powietrza Nastawa wymiaru "A" [mm]

14 Uruchomienie Podczas uruchamiania palnika, przestrzegać min. i max. wartości mocy cieplnej podanych producentów kotłów. Tabele nastaw: RG30Z(M)L Gaz ziemny LL Hi,n = 9,3 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] Szybkość przepływu gazu [m3/h] Droga gazowa.st.st V N 3,4 2,7 2,8 2, 2,5 30 5,0 3, 5,8 2,6 2,5 35 7, 3,7 8,9 3,7 2, ,9 3,7 20,6 3,7 2, ,5 3,7 23,3 3,7 2, ,6 3,7 25,4 3,7 2, ,4 3,7 27,0 3,7 2,5 Gaz ziemny E Hi,n = 0,4 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] Szybkość przepływu gazu [m3/h] Droga gazowa.st.st V N 2,7 2,,5 0,8 2, 30 4,0 2,4 4,,2 2, 35 5,7 2,9 6,9 2,2 2, ,3 2,9 8,5 2,2 2, ,5 2,9 20,8 2,2 2, ,2 2,9 22,7 2,2 2, ,7 2,9 24, 2,2 2, Gaz ziemny 3B/P Hi,n = 25,8 [kwh/m3] Moc palnika Moc kotła przy ɳ = 92%.St.St.St.St V N ,8 5,5 4,5 4,3 4, ,9 6,0 5,3 4,4 4, ,5 7,4 6,7 4,9 4, ,0 7,4 7, 4,9 4, ,6 7,4 7,8 4,9 4, ,7 7,4 9, 4,9 4, ,5 7,4 9,7 4,9 4,8 Klapa powietrza [ ] Nastawa wymiaru "A" [mm] Ciśnienie gazu na dyszy [mbar] 4 Szybkość przepływu gazu [m3/h] Droga gazowa

15 Uruchomienie Regulacja palnik gazowy kocioł Po zakończeniu wszystkich prac instalacyjnomontażowych, można przystąpić do uruchomienia palnika. Pomiar ciśnienia gazu na zasilaniu wykonać przy pomocy Ururki lub manometru oraz ustawić wymiar "A". max. 000 mbar min. 8 mbar (ciśnienie przepływu) dla RG20/30... N min. 35 mbar (ciśnienie przepływu) dla RG20/30... F Nastawy wstępne i sprawdzenie poprawności działania palnika z armaturą gazową zostały przeprowadzone przez producenta palnika w procesie wytwórczym i montażowym. Pozwala to na bezpieczne pierwsze uruchomienie palnika. Ustawienie palnika do żądanej mocy nominalnej zgodnie z tabelą nastaw na stronach. W tym celu: Sprawdzić ciśnienie pracy za pomocą Ururki lub manometru w punkcie pomiaru " B ". Uwaga! Jeżeli różnica ciśnień jest większa niż 00 mbar, należy użyć zewnętrznego linii impulsu! Ustawienie ciśnienia gazu i przepływu powietrza wymiar "A" zgodnie z tabelami nastaw. Przeprowadzić kontrolę spalin (CO, CO2, lub O2 ). Emisja spalin Gaz ziemny LL+E O2 zawartość CO2 zawartość Gaz płynny Propan 3P 3,55,0% 90%,5% W zależności od instalacji należy wykonać korektę ustawień. Po zakończeniu rozruchu zapisać dane ustawień w protokole. Sprawdzić czujnik ciśnienia gazu. W tym celu należy powoli zamknąć zawór kulowy gazu, palnik powinien się wyłączyć i przejść w stan awarii. 5

16 Uruchomienie stopniowy palnik gazowy z KE kompaktową drogą gazową Palnik typ RG20 (L)N/(F), RG30N/(F) Instalacja kompaktowej drogi gazowej Pozycja montażowa pionowa linia: Jak powrotu Pozycja montażowa, linia pozioma: nachylona do max. 90 w lewo lub w prawo, nie w pozycji odwróconej Odległość minimalna od ściany 20 mm Ciśnienie zasilania gazem króciec pomiarowy A (p wejście) Ciśnienie w dyszy króciec pomiarowy B (p wyjście) ps = startowe ciśnienie gazu pg = główne ciśnienie gazu pw = punkt przełączania przełącznika ciśnienia gazu pw = pokrętło ciśnienia startowego gazu ST = pokrętło D = regulacja objętości gazu (tylko w KE 0) Wymiar "A" = wyregulować zgodnie z zaleceniami w tabeli regulacji ilości powietrza (patrz rys.. Str. 8) Prezentacja: zlokalizować odpowiedni wiersz w tabeli regulacji według mocy kotła i przyjmując wartości ustawień. Dostosować wymiar "A" według specyfikacji tabeli nastaw. Ciśnienie gazu na dyszy 5 mbar: PG: wyregulować główne ciśnienie gazu na min. PS: wyregulować startowe ciśnienie gazu zgodnie ze specyfikacją tabeli nastaw. Ciśnienie gazu na dyszy > 5 mbar: PG: wyregulować główne ciśnienie gazu zgodnie ze specyfikacją tabeli nastaw. PS: wyregulować startowe ciśnienie gazu w przybliżeniu na 4060% głównego ciśnienia gazu, min. 4 mbar. Precyzyjna regulacja: Pomiar ciśnienia gazu na dyszy punkt pomiaru B Ciśnienie gazu na dyszy 5 mbar: Włącz palnik; jeśli nie tworzy się płomień, sprawdzić ustawienia. Po ok.. 0 sek. z koryguj ciśnienie startowe gazu wg. tabeli nastaw. Ustawienie pomiaru powietrza "A" Wartość spalin Zmniejszyć, jeśli CO2 za niski O2 za wyski Zwiększyć, jeśli CO2 za wyski O2 za niski Ciśnienie gazu na dyszy > 5 mbar: Włącz palnik, jeśli nie tworzy płomienia, sprawdź ustawienia. Jeśli to konieczne, ustaw wyższe ciśnienie startowe PS (uwaga: zawsze dostosować PS PG) Po ok. 0 sek. przereguluj główne ciśnienie gazu PG według tabeli nastaw. Następnie dostosować wymiar "A" ustawień przepływu powietrza (patrz tabela) Zabezpiecz ustawienie powietrza nakrętką. Przeprowadzić analizę spalin, zwracając szczególną uwagę na emisję CO. Uszczelnić wszystkie punkty pomiarowe. 6

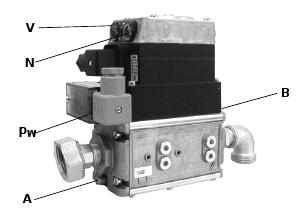

17 Uruchomienie Planik gazowy modulowany lub 2stopniowy z ścieżką gazową ślizgową KEV (regulowany stosunek gaz/powietrze) Typ palnika RG20(Z)MLN(F), RG30(Z)MLN Instalacja drogi gazowej Pozycja instalacji Jedynie w pozycji poziomej, bez przechyłów Odległość minimalna od ściany 20 mm Ciśnienie zasilania gazem króciec pomiarowy A (Pwejście) Ciśnienie w dyszy króciec pomiarowy B (Pwyjście) N = Punk zerowy (ciśnienie w dyszy min. wyjście) V = Ciśnienie w dyszy stosunku do ciśnienia powietrza w rurze palnika (ciśnienie w dyszy max. moc) pw = ciśnienie, czujnik ciśnienia gazu Prezentacja: Nastawy dla zadanej mocy i typu gazu ustawić wg. tabeli nastaw. Nastawy klapy powietrza ustawić dla zadanej mocy wg. Tabeli nastaw. Nastawić wymiar "A" Niebieski plastikowy wężyk z KEV podłączyć do rurki pomiarowej na płycie palnika Star palnika: Uruchom palnik gazowy na minimalnej mocy jeśli palnik nie pracuje, N nieco zwiększyć w kierunku "+" wartość N i ponowić procedurę startową. Regulacja precyzyjna: Maksymalna moc: Podłączyć Ururkę lub manometr do króćca pomiarowego B Przejść na pełną moc 2 stopień śrubą regulacyjną V ustalić optymalny skład mieszanki obserwując analizę spalin. Aby to zrobić, należy ustawić regulator wyjściowy do max. wyjścia (kontakt z "T6" do "T8" w listwie X32). Ustawić klapę powietrza w pozycji maksymalnej (patrz. tabela nastaw). W RG20/30ZLN przełącznik trybu pracy./2. Stopień ustawić na 2. stopień. Ustawienie "V" KEV Skład spalin Zmienić nastawy w kierunku "+" CO2 za niskie O2 za wysokie Zmienić nastawy w kierunku "" CO2 za wyskie O2 za niskie Ciśnienie w dyszy maks. moc zdolność adaptacji maks. moc ST2/maks. moc powiększyć kiedy Moc/Ciśnienie dyszy za niskie ST2/maks. moc zredukować kiedy Moc/Ciśnienie dyszy za wyskie Do "V" korekta wartości emisji spalin (patrz. Tabela nastaw) Ciśnienie w dyszy poprzez zmianę ustawienia klapy powietrza (patrz tabela pnnkt ST2/max.). 7

18 Uruchomienie Min. Wydajność. stopień ustawienie Ciśnienie w dyszy min. moc zdolność adaptacji min. moc ST/min. moc powiększyć kiedy Moc/Ciśnienie dyszy za niskie ST/min. moc zredukować kiedy Moc/Ciśnienie dyszy za wysokie Ustawienie "N" KEV Skład spalin Zmienić nastawy w kierunku "+" CO2 za niskie O2 za wysokie Zmienić nastawy w kierunku "" CO2 za wysokie O2 za niskie Przejść na minimalną moc ( stopień) śrubą regulacyjną "N" ustalić optymalny skład mieszanki obserwując analizę spalin. Dla RG20/30MLN: (kontakt "T6" na "T7" w gnieździe X32) Dla RG20/30ZL: Przełącznik./2. Stopnia przełącz na Stopień Ciśnienie dyszy ustawienie krzywki ST/min. ( patrz tabela nastaw) Korekta wartości emisji spalin "N" (patrz tabela) Podłączyć analizator spalin. Uruchomić palnik an minimalnej mocy, jeżeli palnik nie uruchamia się zwiększyć wartość ST lub nieco zwiększyć "+" wartość N. Przejść na pełną moc pokrętłem V ustalić optymalny skład mieszanki gazpowietrze, krzywką ST2 ustalić żądaną moc max. palnika (większa wartość ST2, większe ciśnienie gazu na dyszy, mniejsza moc). Przejść z pomocą przełącznika na podstawie automatu palnika na żądaną moc min. stopień, pokrętłem N ustalić optymalny skład mieszanki gazpowietrze, krzywką ST ustalić żądaną moc min. Palnika (większa wartość ST, większe ciśnienie gazu na dyszy, większa moc. Mniejsza wartość ST, mniejsze ciśnienie gazu w dyszy, mniejsza moc). Przejść na 2stopień dokonać ewentualnej korekty składu mieszanki pokrętłem V. Zatrzymać palnik, odłączyć analizator spalin, odłączyć Ururkę lub manometr, zamknąć króćce pomiarowe. Przełącznik trybu pracy na podstawie automatu palnika ustawić na 2stopień Uwaga! Różnica ciśnień pomiędzy pl komora spalania pf wynosić co najmniej 0,3 mbar. W celu uniknięcia oscylacji wyregulowana różnica ciśnienia (P Eciśnienie wejściowe PAciśnienie wyjściowe) przy maksymalnej mocy powinna być najmniejsza, jak to możliwe. 8

19 Uruchomienie Podstawy obliczania zużycia gazu i mocy palnika Wartości podane w tabelach są wartościami nastawczymi przy rozruchu. Wymagana moc kotłowni musi być za każdorazowo określana na nowo. Ogólne: Wartość opałowa gazu jest określana zwykle przy standardowych warunkach (0oC, 03 mbar). Gaz ziemny E Gaz ziemny LL HI,n = 0,4 kwh/m3 HI,n = 9,3 kwh/m3 Liczniki pomiaru przepływu gazu w stanie roboczym. Określania przepustowości: Aby umożliwić prawidłowe ustawienie obciążenia generatora ciepła, przepływ gazu musi być ustalony z góry. Przykład: Wysokość m.n.p.m. 230 m Ciśnienie barometryczne B (tab.) 989 mbar Ciśnienie gazu PG na zasilaniu 20 mbar Temperatura gazu JG 6oC Moc kotła Qn 00 kw Sprawność hk (przyjęta) 92,00% Wartość opałowa gazu Hi,n 0,4 kwh/m3 Przepływ gazu w warunkach normalnych (Vn) Przepływ gazu w warunkach eksploatacyjnych (VB) Współczynnik konwersji (f) Średnia roczna ciśnienia powietrza Wysokość m.n.p.m. od do Średnia roczna ciśnienia powietrza (mbar) Klucz: Qn = Moc kotła ηk = Sprawność [%] Hi,n = Wartość opałowa gazu [kwh/m3] f Współczynnik konwersji = B = Ciśnienie barometryczne [mbar] pg = Ciśnienie gazu na liczniku gazu [mbar] ϑg = Temperatura gazu na liczniku gazu [oc] 9

20 Uruchomienie Pomiar przepustowości: Określenie długości cyklu na gazomierzu. Obliczony przepływ czas tbędzie w sekundach dla przepustowości 200 litrów (odpowiednik 0,2 m³) w cytowanym przykładzie jest: VB =,2 m³/h 0,2m³ x 3600 s/h tbędzie = 720m³ s/h = VB [ m³/h ] 720m³ s/h = VB [ m³/h ] = 64s,2 m³/h Przepływ gazu ustawienia Pomiar przepływu w sekundach [s] środki większy niż obliczony czas przepływu tbędzie Zwiększyć przepływ gazu mniejszy niż obliczony czas przepływu tbędzie Zmniejszyć przepływ gazu Taki sam obliczony czas przepływu tbędzie Przepływ gazu osiągnięty Przepływ gazu w [m³/h] Przepustowość [litry] Czas pracy [sekundy] ,6 4,8 6,0 9,0 2,0 5,0 8,0 2,0 24,0 27,0 30,0 70 3, 4, 5, 7,7 0,3 2,9 5,4 8,0 20,6 23, 25,7 28,3 30,9 80 2,7 3,6 4,5 6,8 9,0,3 3,5 5,8 8,0 20,3 22,5 24,8 27,0 29,3 90 2,4 3,2 4,0 6,0 8,0 0,0 2,0 4,0 6,0 8,0 20,0 22,0 24,0 26,0 28,0 30,0 00 2,2 2,9 3,6 5,4 2,0 9,0 0,8 2,6 4,4 6,2 8,0 9,8 2,6 23,4 25,2 27,0 28,8 30,6 0 2,0 2,6 3,3 4,9 6,5 8,2 9,8,5 3, 4,7 6,4 8,0 9,6 2,3 22,9 24,5 26,2 27,8 29,5 20,8 2,4 3,0 4,5 6,0 7,5 9,0 2,0 3,5 5,0 6,5 8,0 9,5 2,0 22,5 24,0 25,5 27,0 29,5 30,0 30,7 2,2 2,8 4,2 5,5 6,9 8,3 9,7, 2,5 3,8 5,2 6,6 8,0 9,4 20,8 22,2 23,5 24,9 27,0 27,7 40,5 2, 2,6 3,9 5, 6,4 7,7 9,0 0,3,6 2,9 4, 5,4 6,7 8,0 9,3 20,6 2,9 23, 24,9 25,7,9 2,4 3,6 4,8 6,0 7,2 8,4 9,6 0,8 2,0 3,2 4,4 5,6 6,8 8,0 9,2 20,4 2,6 23, 24,0 60,8 2,3 3,4 4,5 5,6 6,8 7,9 9,0 0,,3 2,4 3,5 4,6 5,8 6,9 8,0 9, 20,3 2,6 22,5 70,7 2, 3,2 4,2 5,3 6,4 7,4 8,5 9,5 0,6,6 2,7 3,8 4,8 5,9 6,9 8,0 9, 20, 2,2 80,6 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 0,0,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 20,0 90,9 2,8 3,8 4,7 5,7 6,6 7,6 8,5 9,5 0,4,4 2,3 3,3 4,2 5,2 6, 7, 8,0 8,9 200,8 2,7 3,6 4,5 5,4 6,3 7,2 8, 9,0 9,9 0,8,7 2,6 3,5 4,4 5,3 6,2 7, 8,0 20,7 2,6 3,4 4,3 5, 6,0 6,9 7,7 8,6 9,4 0,3, 2,0 2,9 3,7 4,6 5,4 6,3 7, 220,6 2,5 3,3 4, 4,9 5,7 6,5 7,4 8,2 9,0 9,8 0,6,5 2,3 3, 3,9 4,7 5,5 6,4 2,3 3, 3,9 4,7 5,5 6,3 7,0 7,8 8,6 9,4 0,2,0,7 2,5 3,3 4, 4,9 5,7 3,0 3,8 4,5 5,3 6,0 6,8 7,5 8,3 9,0 9,8,3 2,0 2,8 3,5 4,3 5,

21 Konstrukcja Konstrukcja Rysunek poglądowy RG20 2

22 Konstrukcja Lista części zamiennych RG20 Nr VE* Numer Katalogowy Płytka spiętrzająca z podwójną elektrodą Nazwa Elektroda kombi ,4, Zestaw wymienny kabel zapłonowy, i jonizacyjny ,4, Zestaw wymienny kabel zapłonowy, i jonizacyjny, przedłużony o 00mm Wtyczka 4pin (czarnozielona) Wtyczka 7pin (czarnobrązowa) Kabel połączeniowy CG do M, Z Gniazdo 7pin zielone z kablem 480mm Gniazdo 7pin (czarnobrązowe) z kablem Gniazdo 4pin (zielone) z kablem dla Z Gniazdo 4pin z kablem dla M Przelotki G4 do przewodu zapłonowego Przelotki G6 do przewodu jonizacyjnego Kabel jonizacyjny z wtyczką Podstawka pod sterownik Sterownik DMG 970 do L Sterownik DMG 972 do Z, M Rurka pomiarowa RG20 4xx255 mm Dysza gazowa z króćcem pomiaru ciśnienia do N Dysza gazowa z króćcem pomiaru ciśnienia do N, przedłużona o 00 mm Dysza gazowa z króćcem pomiaru ciśnienia do N, przedłużona o 200 mm Dysza gazowa z króćcem pomiaru ciśnienia do F Czujnik ciśnienia powietrza DL2E Pa dla RG20(L) Czujnik ciśnienia powietrza DL2E40 Pa dla M, Z Silnik 230V/Hz 80W Elektroniczny transformator zapłonowy mod. 26/ Hauba Siłownik klapy powietrza STA 3B Wentylator Øx62 mm Klapa powietrza dla L Klapa powietrza dla M i Z Wkład wewnętrzny Korpus z rurą palnika Korpus z rurą palnika, przedłużoną o 00 mm Korpus z rurą palnika, przedłużoną o 200 mm Zestaw montażowy kpl Uszczelka flanszy Kompaktowe urządzenie gazowe CG Kompaktowe urządzenie gazowe CG Kompaktowe urządzenie gazowe CG5 z TC Kompaktowe urządzenie gazowe CG5 V Kompaktowe urządzenie gazowe CG5 V z TC Kompaktowe urządzenie gazowe CG Kompaktowe urządzenie gazowe C205 z TC Kompaktowe urządzenie gazowe CG20 V Kompaktowe urządzenie gazowe CG25 V z TC Uszczelka drogi gazowej R½" Uszczelka drogi gazowej R¾" Zawór kulowy ½" Zawór kulowy ¾" Mata filtracyjna dla KEV ¾ i Śruby mocujące hauby

23 Konstrukcja Rysunek poglądowy RG30 23

24 Konstrukcja Lista części zamiennych RG30 Nr VE* Numer Katalogowy Elektroda kombi Nazwa Dysza gazowa do N z płytką spiętrzającą Dysza gazowa do N z płytką spiętrzającą, przedłużona o 00 mm Dysza gazowa do F z płytką spiętrzającą ,4,5 Zestaw zamienny kabel zapłonowy i jonizacyjny ,4,5 Zestaw zamienny kabel zapłonowy i jonizacyjny przedłużone o 00 mm Wtyczka 4pin, zielona Wtyczka 7pin, czarno/brązowa Kabel połączeniowy CG dla Z Kabel połączeniowy CG dla M Gniazdo 7pin zielone z kablem 480mm Gniazdo pol z kablem do Z Przelotki G4 do przewodu zapłonowego Przelotki G6 do przewodu jonizacyjnego Rurka pomiarowa do Z, M Podstawka pod sterownik Sterownik DMG 970 do L Sterownik DMG 972 do Z, M Czujnik ciśnienia powietrza DL2E Pa dla RG20(L) Czujnik ciśnienia powietrza DL2E40 Pa dla M, Z Silnik 230V/Hz 2W Silnik 230V/Hz 300W do RG30ZLF Elektroniczny transformator zapłonowy mod. 26/35 z kablem przyłączeniowym 0 mm Siłownik klapy powietrza STA 3B Klapa powietrza Hauba Wentylator Ø80x74 mm Wentylator Ø80x62mm do RG30ZLF Korpus z rurą palnika Korpus z rurą palnika przedłużoną o 00 mm Korpus z rurą palnika przedłużoną o 200 mm Korpus RG30.3 z rurą palnika do RG 30ZLF od kwartał Tłumik szumów z kierownicą powietrza Zestaw montażowy kpl Uszczelka flanszy Kompaktowa droga gazowa CG Kompaktowa droga gazowa CG20 z TC Kompaktowa droga gazowa CG20 V Kompaktowa droga gazowa CG20 V z TC Kompaktowa droga gazowa CG25 z TC Kompaktowa droga gazowa CG25 V z TC Kompaktowa droga gazowa CG30 z TC Kompaktowa droga gazowa CG30 V z TC Zawór kulowy ¾" Zawór kulowy " Zawór kulowy ½" Uszczelka drogi gazowej R¾" Uszczelka drogi gazowej R" Uszczelka drogi gazowej R½" Mata filtracyjna dla KEZ i KEV ¾ i Mata filtracyjna dla KEZ i KEV ½"

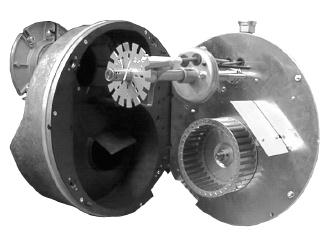

25 Instrukcja serwisowa/wymiary Instrukcja serwisowa/wymiary Pozycja serwisowa Niebezpieczeństwo zranienia przy kole wentylatora podczas włączanie w pozycji serwisowej Poluzować zaczepy Wyjąć płytę podstawy z obudowy Zawiesić płytę podstawy na bocznych zaczepach Wymiary odniesienia elektrod jonizacyjnej i zapłonowej Elektrody ustawione sa fabrycznie. Podane wartości służą do kontroli. Wymiary w mm 25 RG20 RG30 A ± 2 2± B 3± 3±

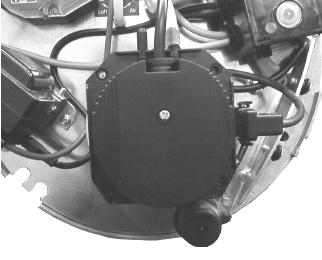

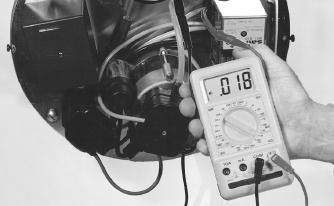

26 Instrukcja serwisowa/wymiary Instrukcja serwisowa/wymiary Pomiar prądu jonizacji Prąd jonizacji musi być mierzony podczas uruchamiania i konserwacji palnika lub po wskazaniu błędu przez urządzenie kontrolne palnika. Pomiar prądu jonizacji krótko po starcie palnika w przypadku: Konserwacji Uruchomienia Wystąpienie błędu W tym celu: Rozłącz połączenie kabla z wtyczką wychodzącego z urządzenia kontrolnego a kablem do elektrody jonizacyjnej. Podłączyć miernik szeregowo. Zakres pomiarowy µa DC. J > 2 µa o. k. J < 2 µa blokada palnika! Oczyścić rurę palnika Wygiąć elektrodę jonizacji w obszarze płomienia Jeśli to konieczne, wymienić elektrodę Jeśli to konieczne, odwróć polaryzację transformatora zapłonowego Wyeliminować wilgoć i osad Konserwacja czujnika ciśnienia powietrza odłączyć i wyczyścić wężyk sylikonowy, sprawdź działanie przełącznika Wymień czujnik ciśnienia powietrza jeśli nie działa przełącznik W tym celu: Wyłączyć zasilanie palnika i rozłączyć 7pin wtyczkę X) Zdjąć pokrywkę Zdemontowana wtyczkę elektryczną Odkręcić śruby mocujące do silnika Ponowny montaż w odwrotnej kolejności "+" oznacza miejsce przyłączenia wężyka sylikonowego do czujnika ciśnienia powietrza. 26

27 Instrukcja serwisowa/wymiary Schematy połączeń Schemat połączeń RG20 Klucz do RG20(L) Automatyka kotła Palnik Droga gazowa Schemat RG20L Automatyka kotła AH Wysoki zacisk A BH Wysoki zacisk B B2 Elektroda jonizacyjna E2 Przysłona powietrzasiłownik F Zewn. bezpiecznik sterowania kotła 6,3 AT/max. 0 AF F2 Zewnętrzny regulator temperatury F3 Zewn. ogranicznik temperatury F4 Przełącznik czujnika ciśnienia powietrza F5 Przełącznik czujnika ciśnienia gazu H Sygnalizacja pracy H3 Sygnalizacja błędów M Silnik palnika P Licznik godzin pracy P2 Licznik godzin pracy palnika (opcja) Q Główny wyłącznik S Kontroler Satronic DMG 970N S4 Zewnętrzny przycisk odblokowania usterki SK Zacisk pętli S SK2 Zacisk pętli S2 T3 Transformator zapłonowy X Wtyczka automatyki kotła X2 Gniazdo palnika X52 Gniazdo przełącznika czujnika ciśnienia gazu (szary) X62 Gniazdo zaworów elektromagnetycznych (czarny) X5, Podłączenie kompaktowej drogi X6 gazowej Y Zawór elektromagnetyczny Y3 Elektromagnetyczny zawór bezpieczeństwa Klucz kolorów Palnik Droga gazowa 27 bl = niebieski br = brązowy rt = czerwony gr = szary sw = czarny vio = fioletowy ws = biały

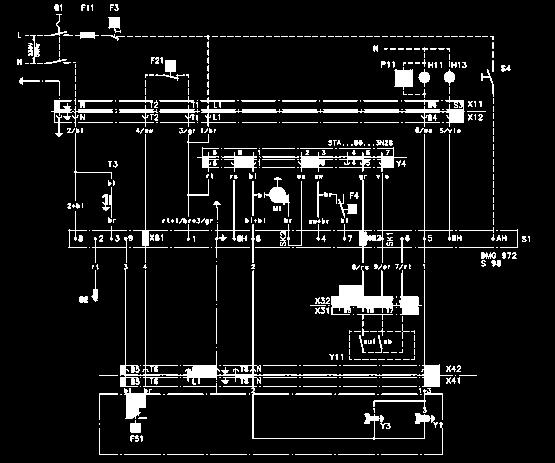

28 Instrukcja serwisowa/wymiary Schemat połączeń RG20ZL Klucz do RG20Z(M)L Automatyka kotła Palnik Droga gazowa Schemat RG20ML Automatyka kotła AH Wysoki zacisk A BH Wysoki zacisk B B2 Elektroda jonizacyjna CH Wysoki zacisk C F Zewn. bezpiecznik sterowania kotła F2 Zewnętrzny regulator temperatury F3 Zewn. ogranicznik temperatury F4 Przełącznik czujnika ciśnienia powietrza F5 Przełącznik czujnika ciśnienia gazu H Sygnalizacja pracy H2 Sygnalizacja pracy 2stopień H3 Sygnalizacja błędów M Silnik palnika P Licznik godzin pracy P2 Licznik godzin pracy 2stopień Q Główny wyłącznik S Kontroler Satronic DMG 972N S4 Zewnętrzny przycisk odblokowania usterki S5 Przełącznik /2stopień SK Zacisk pętli S SK2 Zacisk pętli S2 T3 Transformator zapłonowy X, X3 Wtyczka automatyki kotła X2, X32, X42 Gniazdo palnika X4 Podłączenie drogi gazowej X8, X82 Listwa zaciskowa biegunowa Y Zawór elektromagnetyczny Y3 Elektromagnetyczny zawór bezpieczeństwa Y4 Siłownik klapy powietrza Y Zewnętrzny regulator mocy Klucz kolorów Palnik Droga gazowa 28 bl = niebieski br = brązowy rs = różowy rt = czerwony gr = szary sw = czarny vio = fioletowy ws = biały

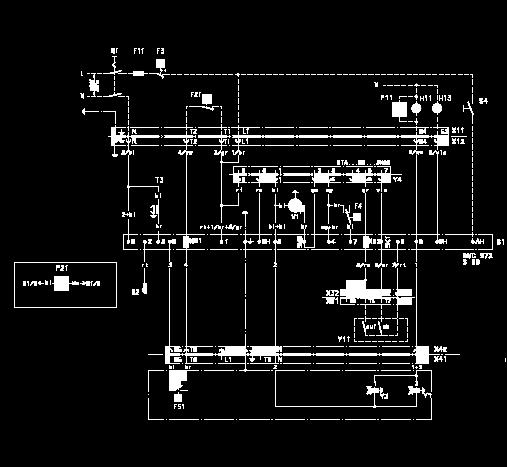

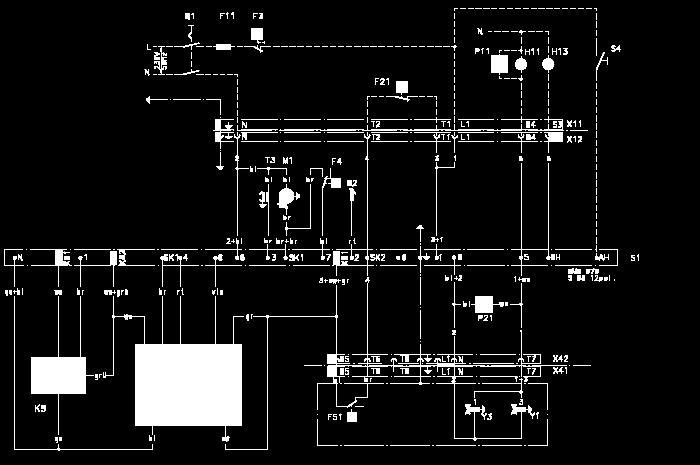

29 Instrukcja serwisowa/wymiary Automatyka kotła Palnik Droga gazowa AH Wysoki zacisk A Klucz kolorów BH Wysoki zacisk B bl = niebieski B2 Elektroda jonizacyjna br = brązowy E2 Przysłona powietrzasiłownik rt = czerwony F Zewn. bezpiecznik sterowania kotła 6,3 AT/max. 0 AF gr = szary F2 Zewnętrzny regulator temperatury sw = czarny F3 Zewn. ogranicznik temperatury vio = fioletowy F4 Przełącznik czujnika ciśnienia powietrza ws = biały F5 Przełącznik czujnika ciśnienia gazu grü = zielony H Sygnalizacja pracy ge = żółty H3 Sygnalizacja błędów K9 Przekaźnik przedłużający przedmuch M Silnik palnika P Licznik godzin pracy P2 Licznik godzin pracy palnika (opcja) Q Główny wyłącznik S Kontroler Satronic DMG 970N S4 Zewnętrzny przycisk odblokowania usterki SK Zacisk pętli S SK2 Zacisk pętli S2 T3 Transformator zapłonowy X Wtyczka automatyki kotła X2,X42 Gniazdo palnika X42 Wtyczka drogi gazowej X8,X82 Listwa zaciskowa biegunowa X5,X6 Podłączenie kompaktowej drogi gazowej Y Zawór elektromagnetyczny Y3 Elektromagnetyczny zawór bezpieczeństwa 29

30 Instrukcja serwisowa/wymiary Schemat połączeń RG30 Klucz do RG30/RG30ZL Automatyka kotła Palnik Droga gazowa Schemat RG30ZL Automatyka kotła AH Wysoki zacisk A BH Wysoki zacisk B B2 Elektroda jonizacyjna CH Wysoki zacisk C F Zewn. bezpiecznik sterowania kotła F2 Zewnętrzny regulator temperatury F22 Zewnętrzny regulator temperatury 2stopień F3 Zewn. ogranicznik temperatury F4 Przełącznik czujnika ciśnienia powietrza F5 Przełącznik czujnika ciśnienia gazu H Sygnalizacja pracy H2 Sygnalizacja pracy 2stopień H3 Sygnalizacja błędów M Silnik palnika P Licznik godzin pracy P2 Licznik godzin pracy 2stopień Q Główny wyłączmik S Kontroler Satronic DMG 970N/972N S4 Zewnętrzny przycisk odblokowania usterki S5 Przełącznik /2stopień SK Zacisk pętli S SK2 Zacisk pętli S2 T3 Transformator zapłonowy X, Wtyczka automatyki kotła X3 X2, Gniazdo palnika X32, X42 X4 Podłączenie drogi gazowej X8, Listwa zaciskowa biegunowa X82 Y Zawór elektromagnetyczny Y3 Elektromagnetyczny zawór bezpieczeństwa Y4 Siłownik klapy powietrza Y Zewnętrzny regulator mocy Palnik Klucz kolorów Droga gazowa 30 bl = niebieski br = brązowy rs = różowy rt = czerwony gr = szary sw = czarny vio = fioletowy ws = biały

31 Instrukcja serwisowa/wymiary Schemat połączeń RG30ML Klucz do RG30/RG30ZL Automatyka kotła Palnik W przypadku z korzystania z licznika godzin pracy Droga gazowa Schemat RG20/30 z ciągły przedmuchem Automatyka kotła AH Wysoki zacisk A BH Wysoki zacisk B B2 Elektroda jonizacyjna CH Wysoki zacisk C F Zewn. bezpiecznik sterowania kotła F2 Zewnętrzny regulator temperatury F22 Zewnętrzny regulator temperatury 2stopień F3 Zewn. ogranicznik temperatury F4 Przełącznik czujnika ciśnienia powietrza F5 Przełącznik czujnika ciśnienia gazu H Sygnalizacja pracy H3 Sygnalizacja błędów M Silnik palnika P Licznik godzin pracy P2 Licznik godzin pracy 2stopień Q Główny wyłącznik S Kontroler Satronic DMG 970/972 S4 Zewnętrzny przycisk odblokowania usterki SK Zacisk pętli S SK2 Zacisk pętli S2 T3 Transformator zapłonowy X, Wtyczka automatyki kotła X3 X2, Gniazdo palnika X32, X42 X4 Podłączenie drogi gazowej X8, Listwa zaciskowa biegunowa X82 Palnik Droga gazowa 3 Y Zawór elektromagnetyczny Y3 Elektromagnetyczny zawór bezpieczeństwa Y4 Siłownik klapy powietrza Y Zewnętrzny regulator mocy Klucz kolorów bl = niebieski br = brązowy rs = różowy rt = czerwony gr = szary sw = czarny vio = fioletowy ws = biały

32 Instrukcja serwisowa/wymiary Możliwości błędu Objawy Kod błyskowy DMG 970N / 972N Silnik palnika nie startuje Naprawa Brak napięcia Podłączyć zasilanie Uszkodzony bezpiecznik Wymienić Zablokowoany termostat bezpieczeństwa Odblokować Przekroczona temperatura STB kotła Po spadku temperatury ponowny rozruch Uszkodzenie automatu palnika Wymienić Blokada kontroli szczelności Usunąć nieszczelność Brak gazu Zapewnić dopływ gazu Uszkodzony czujnik ciśnienia gazu Wymienić zespół kompaktowy Zatkany filtr drogi gazowej Wyczyścić lub wymienić Czujnik ciśnienia powietrza nie jest w pozycji neutralnej Sprawdzić Uszkodzony silnik Wymienić Brak zasilania na zacisku nr 5 Sprawdzić wtyczkę i doprowadzenie prądu do zaworu magnetycznego Napięcie niższe niż 87 V Podnieść napięcie w instalacji elektrycznej Prąd jonizacji zbyt wcześnie Nieszczelność zaworu elektromagnetycznego, KE wymienić Czujnik ciśnienia powietrza wyłącza się przed przedmuchem wstępnym Patrz strona 26 Oddziaływanie zapłonu na elektrodę jonizacyjną Patrz strona 26 Nie otwiera się zawór elektromagnetyczny gazu Wymienić drogę gazową Zbyt nisko nastawione ciśnienie gazu startowego Podnieść ciśnienie gazu startowe Brak zapłonu Skontrolować elektrodę zapłonową, transformator, przewody (patrz strona 25) Zamieniona faza i zero Podłącz złącza urządzenia w odpowiedniej kolejności faz Brak jonizacji Sprawdzić podłączenie na stronie 25/26 Czujnik ciśnienia powietrza otwiera się podczas pracy Patrz strona 26 Dysza gazowa zabrudzona lub wadliwa Wymienić dyszę gazową Brak gazu Zapewnić dopływ gazu Palnik dale się uruchomić lecz po upływie czasu bezpieczeństwa lub w trakcie pracy przełącza się w stan blokady Przyczyna Podczas pracy wygasa płomień Zatkany filtr drogi gazowej Wyczyścić lub wymienić Urywany płomień Niewłaściwe ustawienie palnika (patrz strona 7) Otwarte styki czujnika ciśnienia Sprawdzić/wymienić czujnik ciśnienia powietrza (patrz strona 26) Zbyt słaby sygnał płomienia Zmierzyć sygnał płomienia, sprawdzić elektrodę jonizacyjną (patrz strona 25/26) Silnik palnika pracuje, lecz po krótkim czasie automat przechodzi w stan blokady losowy kod błyskowy Automat pozostaje w blokadzie Usunąć blokadę automatu Czujnik ciśnienia powietrza nie znajduje się w fazie spoczynku Sprawdzić czujnik ciśnienia powietrza Kontroler resetuje się automatyczne Cykl błąd (0 sec) Cykl (5 sek.) Wahania ciśnienia gazu wyzwalać może czujnik ciśnienia gazu. Zapewnić właściwy dopływ gazu. Zabezpieczenia dostaw gazu. Jeśli to konieczne, niższy punkt wyjścia czujnika ciśnienia gazu 32

33 33

34 Całkowity wymiar palnika / wymiary przyłączeniowe (Wymiary RG30 w nawiasach) Wszystkie wymiary w mm RG20 RG30 Zewn. średnica rury d Średnica podziałowa k 70(4080) Średnica zewnętrzna f Pola pracy Moc palnika Moc palnika DGVW zakresy pracy sprawdzone wg DIN EN 676. Wszystkie określone w niniejszej informacji technicznej jak również pytania naszych dostępnych rysunków, zdjęć i opisy techniczne pozostają naszą własnością i nie mogą być kopiowane bez pisemnej zgody. Zastrzega się możliwość zmian. 34
