1 2019 Przegląd produktu

2 Klimatyzacja Ewolucja idzie dalej Na przestrzeni lat marka EMICON rozwijała się przy produkcji agregatów dla klimatyzacji i zastosowań przemysłowych, szaf klimatyzacji precyzyjnej, pomp ciepła, roof-top ów, i dzięki znacznej elastyczności produkcji specjalnie dostosowanych do potrzeb klienta urządzeń. Dzięki doświadczeniu, które firma zdobyła na rynku oraz profesjonalizmowi inżynierów, EMICON jest liderem pośród międzynarodowych producentów, który może dać odpowiednie i skuteczne rozwiązania do wszystkich wymagań klimatyzacyjnych domowych i przemysłowych. Środowisko Efektywność i trwałość Dla firmy EMICON AC podstawowym wyznacznikiem do zastosowania odpowiednich technologii przy projektowaniu urządzeń jest badanie wpływu wyprodukowanych jednostek na środowisko.. W tym celu optymalizujemy urządzenia na dwóch płaszczyznach: redukcja poziomu generowanego hałasu oraz redukcja potencjału tworzenia dziury ozonowej. Świadomość problemów ze środowiskiem, zmotywowała EMICON AC do nieustannego rozwoju poprzez badania i certyfikację swoich urządzeń. W katalogu można znaleść jednostki, które wykorzystują nowe czynniki chłodnicze ze znikomym wpływem na środowisko, takie jak HFO 1234ze z bardzo wysoką wydajnością i niskim GWP (=6) lub ekologiczny gaz R290 (GWP=3). Laboratoria Emicon Nowe komory klimatyczne Szeroki zakres urządzeni jest bezpiecznie testowany w laboratoriach i komorach klimatycznych: Laboratorium do testowania wydajności i efektywności szaf klimatyzacji precyzyjnych chłodzonych powietrzem lub wodą. Laboratorium do testowania wydajności i efektywności agregatów wody lodowej chłodzonych wodą lub powietrzem, a także pompy ciepła. Komora klimatyczna zapewnia podwójny obieg z ciepłej i zimnej wody do testowania agregatów wody lodowej chłodzonych powietrzem lub wodą, pompy ciepła, urządzeń z częściowym i całkowitym odzyskiem ciepła, jednostek 4-rurowe oraz jednostki typu Split. Dwa obszary do testów akustycznych; jeden wewnętrzny pokój dla szaf klimatyzacji precyzyjnej i małych jednostek oraz drugie szersze zewnętrzne pomieszczenie do pomiarów jednostek nawet do 1500 kw. Dzięki kamerkom internetowym jest możliwość zdalnego uczestnictwa w standardowym teście wykonywanym na wszystkich jednostkach przed ich opuszczeniem z naszych magazynów. 2

3 Polityka prośrodowiskowa Badanie & jakość Aby zapewnić końcową satysfakcję klienta, utrzymując pozycję lidera na rynku i tym samym mając na celu kontynuowanie ulepszania wewnętrznych warunków pracy i jej oddziaływania na środowisko, EMICON zamierza promować w swojej organizacji kulturę Jakości i Ochrony Środowiska, dlatego też jest to niesamowicie ważny czynnik - zapobieganie zanieczyszczeniom i zgodne respektowanie regulacji środowiskowych. EMICON jest w pełni świadomy, że wymagania rynku są motorem napędowym aktywności firmy. Poprzez swoją organizację i swoją metodologię zarządzania wyznacza pewien kierunek, który pozwala zadowolić klienta. Aby osiągnąć takie rezultaty, EMI- CON uważa, że ważny jest rozwój i polepszenie Jakości i Ochrony Środowiska. Uważa również, że to podstawowe narzędzie do wspierania działań swojej firmy. To naprawdę ważne dla marki EMICON, dla sukcesu marki. Samodoskonalenie, zaangażowanie i motywacja całego zespołu determinuje do poprawy środowiska. Emicon Innowacja i Komfort EMICON Innowacja i Komfort, który jest przez EMICON AC SPA bezpośrednio kontrolowany, projektuje, rozwija się, produkuje i dostarcza agregaty wody lodowej przeznaczone na rynek klimatyzacji mieszkaniowej.

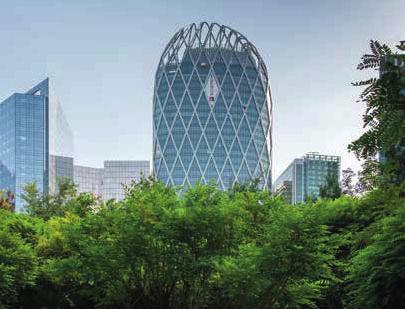

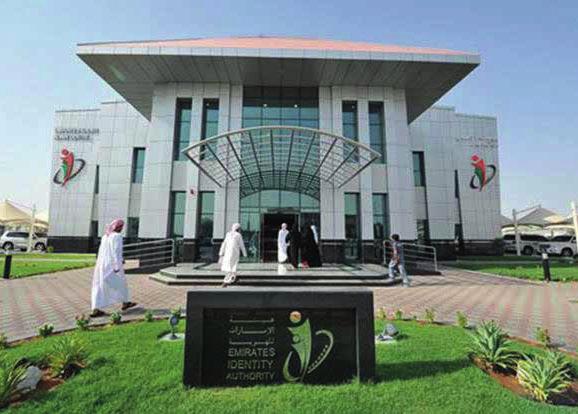

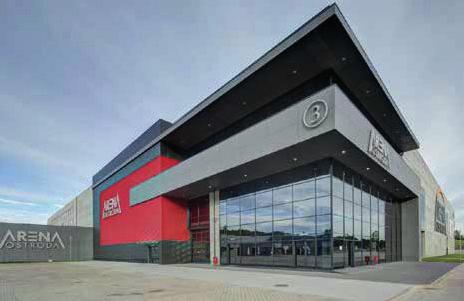

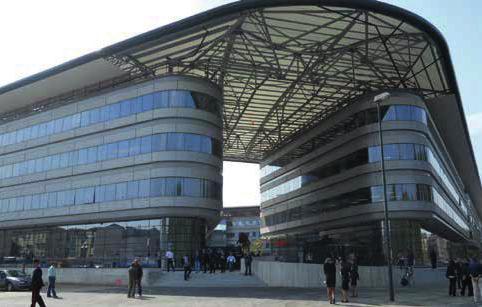

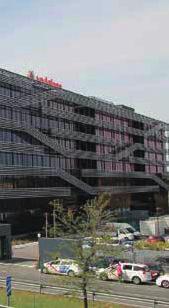

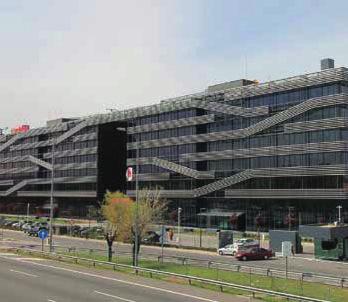

4 UNIWERSYTET TURYŃSKI WYDZIAŁ HUMANISTYCZNY 2012 Wydajność chłodnicza KW Chiller y chłodzone powietrzem - 4 jednostki RAH 912 U Ka SP Śrubowe VODAFONE MADRYT 2013/2014 Wydajność chłodnicza 1032 kw Szafy klimatyzacji precyzyjnej - 68 jednostek ED.X URZĄD W EMIRATACH ARABSKICH 2014 Wydajność chłodnicza 516 kw Szafy klimatyzacji precyzyjnej - 6 jednostek ED.X 1462 KA Spiralne TOUR D2 PARYŻ 2012 Wydajność chłodnicza 475 kw Szafa klimatyzacji precyzyjnej - jednostek UW TORRE ISOZAKI MEDIOLAN 2014/2016 Wydajność chłodnicza 1310 kw Szafy klimatyzacji precyzyjnej - 7 jednostek ED.X + 49 jednostkek EDH ARENA OSTRODA 2012 Wydajność chłodnicza 1668 kw Chiller y chłodzone powietrzem - 5 jednostek RAE + parowniki + agregaty skraplające BIBLIOTEKA NATI 2010 Wydajność chłodni Szafa klimatyzacji p 4

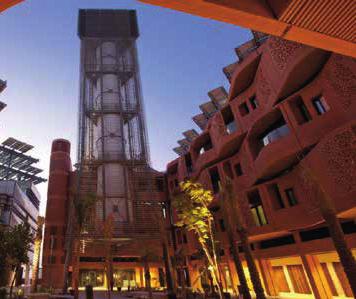

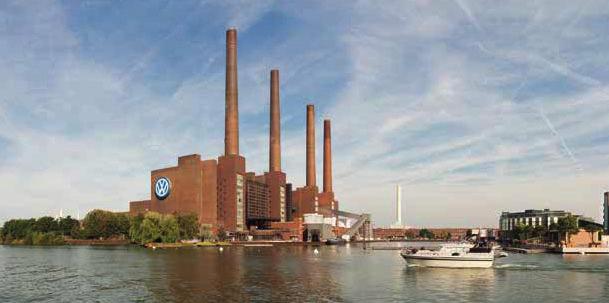

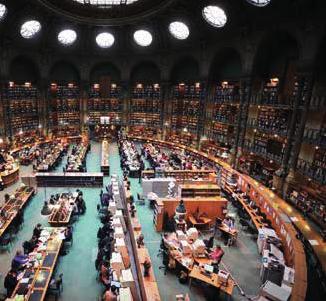

5 Referencje PARC OSPITAL ISTAMBUL 2016 Wydajność chłodnicza 2700 kw Chiller y chłodzone powietrzem - 2 jednostki RAH 1102 T Ka Śrubowe VW WOLFSBURG 2009/2016 Wydajność chłodnicza 1700 kw - Chiller y chłodzone powietrzem 2 jednostki RWE 4792 Kc Spiralne Chiller y chłodzone wodą - 3 jednostki RAH 3602 FU Ka Śrubowe ONALE DE FRANCE PARIS cza K KW recyzyjnej N 65 Jednostek UW CENTER MASDAR CITY 2016 Wydajność chłodnicza 3260 kw Chiller y chłodzone wodą - 1 RWC + 2 RWH + 1 RWE

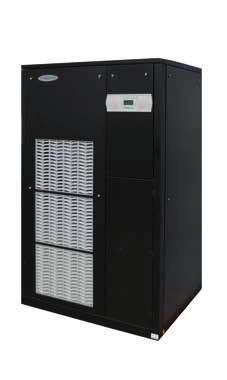

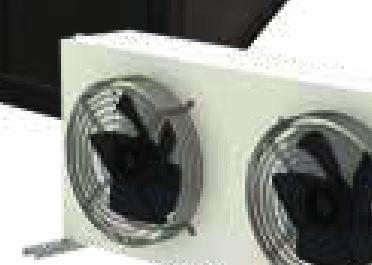

6 Szafy klimatyzacji precyzyjnej z bezpośrednim odparowaniem ze zdalnymi skraplaczami Wydajność chłodnicza 6,7-138 kw ED.X ze zdalnym skraplaczem ED.H ze skraplaczem chłodzonym wodą ED.E ze zdalnym agregatem skraplającym Konfiguracje U Nawiew górą, zasysanie od frontu V Nawiew górą, zasysanie z dołu B Nawiew górą, zasysanie z tyłu D Nawiew dołem, zasysanie górą H 2 O Dostępne konfiguracje związane z zasysaniem i nawiewem powietrza Nawiew Nawiew Zasysanie Zasysanie U B ED.X D Całkowita wydajność chłodnicza (24 C - 50% U.R.) kw 6,7 9,3 15,8 24,8 39,5 55,6 72,5 94,1 24,6 40,2 61,1 80,1 104,2 138,4 Jawna wydajność chłodnicza (24 C - 50% U.R.) kw 6,1 8,8 14,6 22,5 34,4 48,0 60,9 87,0 22,8 31,2 50,2 71,0 82,2 106,2 kw 1,7 2,2 3,8 5,5 9,5 12,3 16,2 21,3 5,8 9,7 14,5 19,1 25,2 32,5 SHR % kw/kw 3,20 3,52 3,48 3,73 3,48 3,56 3,62 3,51 3,28 3,49 3,43 3,49 3,36 3,45 Przepływ powietrza m 3 h

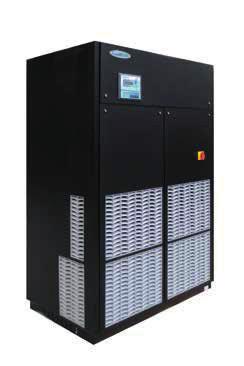

7 Szafy klimatyzacji precyzyjnej z bezpośrednim odparowaniem z inwerterową regulacją i zdalnym skraplaczem Wydajność chłodnicza od 5,5 do 29,2 kw Technologia INVERTER Temperatura otoczenia od 18 do 35 C Właściwości BLDC sprężarki (inwerter) Oszczędność energii Szeroki zakres opcji Nawiew Zasysanie V D Zasysanie Nawiew ED.X VS Całkowita wydajność chłodnicza (24 C - 50% U.R.) kw 5,5 8,0 10,6 12,5 16,4 20,5 23,1 26,5 26,2 30,5 32,8 39,0 Jawna wydajność chłodnicza (24 C - 50% U.R.) kw 5,5 7,8 9,6 12,2 14,8 19,5 22,0 23,7 25,7 27,5 30,5 33,2 kw 1,2 2,0 2,3 2,8 3,7 5,4 4,9 6,1 6,1 7,1 7,2 9,3 SHR % kw/kw 3,79 3,51 4,05 3,83 3,89 3,35 4,02 3,81 3,67 3,74 3,92 4,19 Przepływ powietrza m 3 h

8 Szafy klimatyzacji precyzyjnej z bezpośrednim odparowaniem i free-cooling iem pośrednim Wydajność chłodnicza od 20,8 do 93,3 kw ED.X F Jednostka ze zdalnym skraplaczem hłodzonym powietrzem i trybem freecooling u ED.H F Jednostka ze skraplaczem chłodzonym wodą i trybem freecooling u Konfiguracje U Nawiew górą, zasysanie od frontu V Nawiew górą, zasysanie z dołu B Nawiew górą, zasysanie z tyłu D Nawiew dołem, zasysanie górą Temperatura otoczenia od 19 do 35 C H 2 O Tryb pracy sprężarki Tryb mieszany Tryb freecooling u Zasysanie Zasysanie Zasysanie FC Nawiew Nawiew Nawiew ED.X F Całkowita wydajność chłodnicza (24 C - 50% U.R.) kw 20,8 30,1 47,8 70,1 80,9 30,6 49,2 69,1 80,9 96,6 93,3 Jawna wydajność chłodnicza (24 C - 50% U.R.) kw 20,2 28,3 47,8 65,2 76,6 28,5 49,2 64,8 76,6 94,3 92,9 kw 4,8 7,3 10,6 16,2 19,1 7,6 11,1 16,8 19,1 22,1 21,3 SHR % kw/kw 3,50 3,31 3,39 3,45 3,31 3,26 3,36 3,31 3,31 3,32 3,30 Przepływ powietrza m 3 h

9 Szafy klimatyzacji precyzyjnej z bezpośrednim skraplaniem lub chłodzone wodą z trybem freecooling u bezpośredniego dla centrów telekomunikacyjnych Wydajność chłodnicza od 6,5 do 23,0 kw Wersja monoblock z wbudowanym skraplaczem ED.P SF.E nawiew od frontu ED.P SF.U nawiew górą ED.P SF.D nawiew dołem Wersja z odległościowym skraplaczem ED.A SF.E nawiew od frontu ED.A SF.U nawiew górą ED.A SF.D nawiew dołem Wersja z chłodzoną wodą UV SF.E nawiew od frontu UV SF.U nawiew górą UV SF.D nawiew dołem H 2 O Temperatura otoczenia od 20 C do 37 C Tryb pracy sprężarki Powietrze Powietrze z wywiewane przestrzeni chłodzonej Powietrze wywiewane Tryb mieszany Powietrze z przestrzeni chłodzonej Powietrze wywiewane Tryb freecooling u Powietrze z przestrzeni chłodzonej Powietrze zewnętrzne Powietrze zewnętrzne Powietrze zewnętrzne FC Powietrze nawiewane do pomieszczenia Powietrze nawiewane do pomieszczenia Powietrze nawiewane do pomieszczenia ED.P Całkowita wydajność chłodnicza (27 C - 45% U.R.) kw 6,5 8,8 11,9 14,5 18,5 22,3 Jawna wydajność chłodnicza (27 C - 45% U.R.) kw 6,1 8,3 10,7 13,7 17,1 20,1 kw 2,0 3,0 4,1 5,2 6,1 8,0 SHR % kw/kw 3,25 2,93 2,90 2,79 3,03 2,79 Przepływ powietrza m 3 h

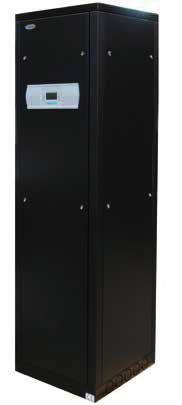

10 Szafy klimatyzacji precyzyjnej z chłodnicą wodną Wydajność chłodnicza od 5 do 210,5 kw UW UWL Szafy klimatyzacji precyzyjnej chłodzone wodą Szafy klimatyzacji precyzyjnej wersja SLIM Konfiguracje U Nawiew górą, zasysanie od frontu (tylko UW) V Nawiew górą, zasysanie z dołu (tylko UW) D Nawiew dołem, zasysanie górą H 2 O Temperatura otoczenia od 18 do 35 C Wersja SLIM Zasysanie Tylko w konfiguracji D, dostępny w dwóch trybach pracy: HP Wysoka wydajność: ustawienie wentylatorów powoduje maksymalizację wymiany ciepła przez hydrofobową wężownicę. ES Oszczędność energii: ustawienie wentylatorów powoduje maksymalizację oszczędności energii. Nawiew Nawiew UW D/ UWL D UW70 UW180 UW290 UW490 UW670 UW1240 UW1400 UW1810 UW2250 UWL860 UWL1700 UWL1900 UWL2400 UWL3000 Całkowita wydajność chłodnicza (24 C - 50% U.R.) kw 5,0 11,0 18,1 32,3 44,7 83,7 95,7 122,4 154,2 60,8 112,3 130,3 168,1 210,5 Jawna wydajność chłodnicza (24 C - 50% U.R.) kw 5,0 8,9 14,6 25,7 36,1 67,4 76,0 98,3 124,2 48,9 89,8 103,9 136,1 169,2 m 3 h 0,8 1,9 3,1 5,5 7,7 14,4 16,4 21,0 26,5 10,4 19,3 22,4 28,8 36,1 SHR % Przepływ powietrza m 3 h

11 Szafy klimatyzacji precyzyjnej INROW Jednostki z bezpośrednim odparowaniem lub z chłodnicą wodną Wydajność chłodnicza od 10 do 25 kw Konfiguracje Strefa gorąca / strefa chłodna Wewnętrzna recyrkulacja wewnątrz obudowy Właściwości Sprężarka w technologii inwerterowej Bezszczotkowe - wersja Twin Rotary Precyzyjna kontrola temperatury z elektronicznym PLC Wentylatory przy skraplaniu i parowaniu - EC Elektroniczny zawór rozprężny Wysoka wydajność energetyczna Zdalne połączenia do zarządzania alarmem Zoptymalizowane tłumienie akustyczne Strefa gorąca / strefa chłodna H2O Wewnętrzna recyrkulacja wewnątrz obudowy Gorące przejście Rack In-Row Zimne przejście IR Całkowita wydajność chłodnicza (temperatura zewnętrzna 35 C temperatura wewnętrzna 35 C - 30% U.R.) kw 10,2 15,3 21,0 24,0 Jawna wydajność chłodnicza (temperatura zewnętrzna 35 C temperatura wewnętrzna 35 C - 30% U.R.) kw 9,2 13,8 18,9 21,6 Maksymalny pobór mocy kw 4,45 6,60 9,00 11,00 SHR % Nominalny przepływ powietrza mh Szerokość mm

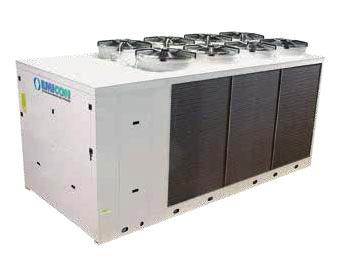

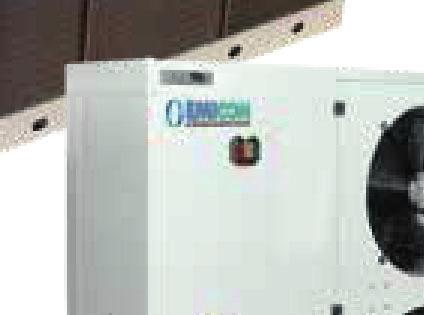

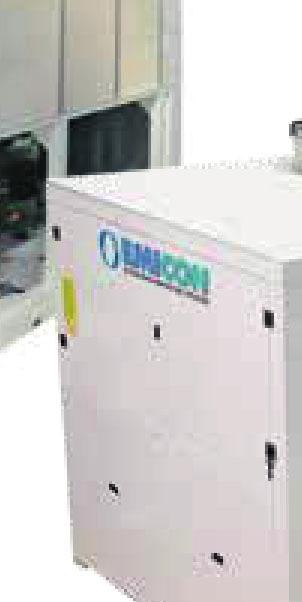

12 Agregaty wody lodowej chłodzone powietrzem ze spiralnymi sprężarkami i wentylatorami osiowymi Wydajność chłodnicza od 5 do 664 kw FC RAE RAE S RAE U RAE F RAE FS RAE MC RAE MC S RAE MC HE Standardowa Niski hałas Ultra niski hałas Standardowa z freecooling iem Niski hałas z freecooling iem Standardowa z mikrokanałowym skraplaczem aluminium/aluminium Niski hałas z mikrokanałowym skraplaczem aluminium/aluminium Wysoka wydajność z mikrokanałowym skraplczem aluminium/aluminium Wersja wężownicy miedź/aluminium: M (RAE) Jednostka standardowa Powietrze: od 10 do 42 C; Woda (na wyjściu z parownika): od 5 do 15 C Jednoska z freecooling iem Powietrze: od 0 do 42 C; Woda (na wyjściu z parownika): od 5 do 15 C (od -5 do 15 C z glikolem) *Zakres temperatur można zwiększyć poprzez odpowiednie akcesoria (np. regulator obrotów wentylatora) RAE Wydajność chłodnicza kw 87,0 95,0 108,2 121,7 139,1 153,3 194,1 240,9 277,6 312,1 355,5 399,5 465,4 501,4 551,8 588,1 kw 31,1 36,0 40,1 44,6 50,6 54,2 71,2 89,4 103,2 114,2 131,3 144,2 171,3 187,5 198,4 215,6 kw/kw 2,8 2,64 2,7 2,73 2,75 2,83 2,73 2,69 2,69 2,73 2,76 2,77 2,72 2,67 2,78 2,73 Przepływ wody m 3 h 15,0 16,4 18,7 21,0 24,0 26,4 33,5 41,5 47,9 53,8 61,3 68,9 80,2 86,4 95,1 101,4 Spadek ciśnienia kpa 26,1 30,5 29,7 30,0 31,1 31,0 48,0 58,0 56,0 71,0 58,5 53,5 47,5 55,0 62,0 73,0 Wentylatory n Poziom natężenia dźwięku db(a)

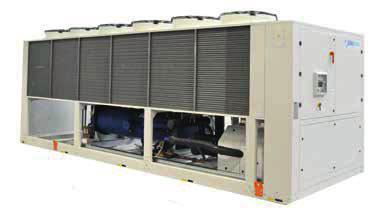

13 Agregaty wody lodowej chłodzone powietrzem ze sprężarkami śrubowymi i wentylatorami osiowymi Wydajność chłodnicza od 387 do 1220 kw RAH RAH S RAH F Standardowa Niski hałas Standardowa z freecooling iem ERAH MC Z mikrokanałowym skraplaczem aluminium/aluminium ERAH MC HE Wysoka wydajność z mikrokanałowym skraplaczem aluminum/aluminum Wersja z wężownicą miedź/aluminum: M (RAH) Jednostka standardowa Powietrze: od 15 do 45 C - Woda (na wyjściu z parownika): od 5 do 15 C Jednostka z niskim hałasem: Powietrza: od 15 do 40 C - Water (na wyjściu z parownika): od 5 do 15 C Jednostka z freecooling iem: Powietrze: od 0 do 42 C - Woda (na wyjściu z parownika): od 5 do 15 C (od -5 do 15 C z glikolem) Jednostka MC: Powietrze: od 15 do 48 C - Woda (na wyjściu z parownika): od 5 do 15 C *Zakres temperatur można zwiększyć poprzez odpowiednie akcesoria (np. regulator obrotów wentylatora) FC RAH Wydajność chłodnicza kw 401,4 518,6 579,4 672,7 768,2 883,2 1015,6 1102,4 1187,0 kw 117,8 156,6 181,2 217,4 247,2 289,2 321,8 359,2 395,6 kw/kw 3,41 3,31 3,20 3,09 3,11 3,05 3,16 3,07 3,00 Przepływ wody m 3 h 69,0 89,1 99,6 115,7 132,3 152,0 174,6 189,5 204,1 Spadek ciśnienia kpa Wentylatory n Poziom natężenia dźwięku db(a)

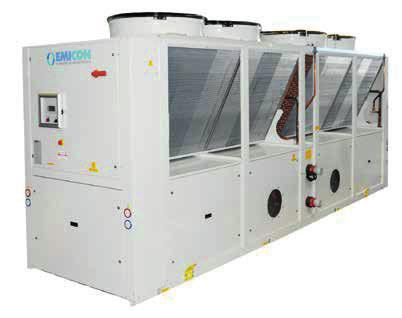

14 Agregaty wody lodowej chłodzone powietrzem z bezszczotkowymi, bezolejowymi sprężarkami TURBOCOR i wentylatorami osiowymi Wydajność chłodnicza od 359 do 1398 kw RAC RAC U RAC HE RAC FS Standardowa Ultra niski hałas Wysoka wydajność Niski hałas z freecooling iem FC POWIETRZE: od -8 C do +42 C POWIETRZE: od -20 C do +42 C z EC bezszczotkowymi wentylatorami (opcja) WODA (na wyjściu z parownika): od 4 do 25 C Właściwości Zewnętrzna instalacja z bardzo niskim natężeniem poziomu dźwięku Obieg chłodniczy bez smarowania olejem Wysokie wydajności i zwarta konstrukcja Regulacja wydajnością poprzez kontrolowanie częstotliwości z niesamowicie wysoką precyzją w zależności od temperatury tłoczenia Niewielki prąd rozruchowy Maksymalizacja wydajności z optymalnymi wartościami ES RAC Wydajność chłodnicza kw kw 92,3 113,0 121,0 135,8 151,0 159,2 161,4 173,4 195,0 220,6 221,1 237,9 245,1 271,8 308,7 350,1 367,6 kw/kw 3,89 3,63 3,68 3,76 3,71 3,79 3,97 3,92 3,85 3,67 3,84 3,75 4,01 3,99 3,85 3,66 3,80 Przepływ wody m 3 h 61,7 70,5 76,5 87,7 96,3 103,9 110,1 117,0 129,0 139,3 146,2 153,4 169,2 186,4 204,7 220,2 240,5 Spadek ciśnienia kpa Wentylatory n Poziom natężenia dźwięku db(a)

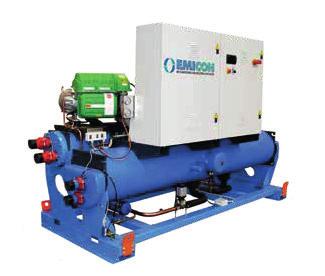

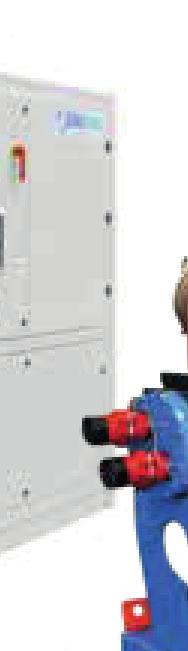

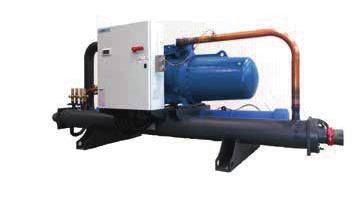

15 Agregaty wody lodowej chłodzone wodą Wydajność chłodnicza od 5 do 2104 kw RWE Kc - RWE Ka ze spiralnymi sprężarkami (od 5 do 475 kw) RWE Ka z ekologicznym czynnikiem chłodniczym R134a RWE Kc z ekologicznym czynnikiem chłodniczym R410A PAROWNIK (WYJŚCIE): od 5 do 15 C SKRAPLACZ (WYJŚCIE): od 30 do 55 C RWH Ka - ze sprężarkami śrubowymi (od 280 do 1228 kw) H 2 O RWH Ka z ekologicznym czynnikiem chłodniczym R134a (jednostki standardowe) PAROWNIK (wyjście): od 5 do 15 C SKRAPLACZ (wyjście): od 30 do 58 C RWC Ka z bezszczotkowymi, bezolejowymi sprężarkami (od 282 do 2104 kw) RWC Ka z czynnikiem ekologicznym R134a (jednostki standardowe) PAROWNIK (wyjście): od 5 do 20 C SKRAPLACZ (wyjście): od 25 C do 50 C RWH Ka Wydajność chłodnicza kw 279,9 321,1 365,5 424,4 448,6 489,0 558,3 551,4 601,5 654,8 731,4 848,3 994,3 1111,3 1227,6 Moc pochłonięta kw 56,4 64,7 74,2 86,2 94,4 97,4 111,9 113,3 124,1 129,9 148,1 170,3 192,8 226,2 245,8 kw/kw 4,96 4,96 4,93 4,92 4,75 5,02 4,99 4,87 4,85 4,97 4,94 4,98 5,16 4,91 4,99 Przepływ wody m 3 h 48,0 55,1 62,7 72,8 77,0 83,9 95,8 94,6 103,2 110,8 125,5 145,6 170,7 190,7 210,7 Spadek ciśnienia kpa 15,6 18,0 22,3 29,9 22,7 19,9 32,1 23,9 28,8 38,7 30,8 36,5 43,3 50,1 36,3 Poziom natężenia dźwięku db(a) 75,5 75,7 75,6 75,7 75,4 75,4 78,8 75,7 77,8 77,6 77,8 77,8 77,7 78,1 78,8

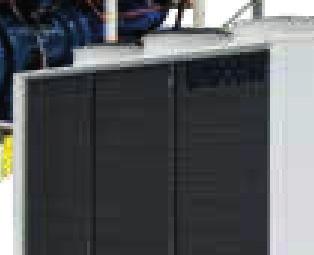

16 Agregaty wody lodowej chłodzone powietrzem z półhermetycznymi sprężarkami tłokowymi, z naturalnym czynnikiem chłodniczym Wydajność chłodnicza od 56 do 426 kw FC RAS RAS S RAS F Standardowa Niski hałas Standardowa z freecooling iem Jednostka standardowa POWIETRZE: od 10 C do +40 C WODA (na wyjściu z parownika): od 5 do 15 C. Jednostka z freecooling iem: POWIETRZE: od 0 C do +40 C WODA: od 5 do 15 C (od -5 do +15 C z glikolem). Właściwości Cieczowe rozwiązanie dla agregatów. Zewnętrzna instalacja. Półhermetyczne sprężarki tłokowe ATEX. Wentylatory osiowe. Jednostki z naturalnym czynnikiem chłodniczym bez wpływu na środowisko. Maksymalna wydajność, minimalna emisja dźwięku. Szeroki zakres opcji. RAS Wydajność chłodnicza kw 57,7 79,2 114,1 150,5 171,1 190,9 225,3 244,5 276,3 300,6 326,1 342,6 426,5 kw 15,6 21,9 32,1 46,0 51,5 55,0 65,3 75,5 86,5 93,4 99,8 103,1 133,3 kw/kw 3,70 3,62 3,55 3,27 3,32 3,47 3,45 3,24 3,19 3,22 3,27 3,32 3,20 Przepływ wody m 3 h 9,9 13,7 19,6 25,8 29,4 32,8 38,7 42,0 47,5 51,7 56,0 58,9 73,3 Spadek ciśnienia kpa Wentylatory n Poziom natężenia dźwięku db(a)

17 Agregaty wody lodowej chłodzone powietrzem i wodą z bezszczotkowymi, bezolejowymi sprężarkami TURBOCOR i wentylatorami osiowymi RAC Kh: Wydajność chłodnicza od 320 do 1258 kw RWC Kh: Wydajność chłodnicza od 250 do 1890 kw RAC RAC U RAC HE RAC FS Standardowa Ultra niski hałas Wysoka wydajność Ultra niski hałas z freecooling iem RAC Kh POWIETRZE: od -8 C do +42 C z wentylatorami regulowanymi inwerterowo POWIETRZE : od -20 C do +42 C z bezszczotkowymi wentylatorami EC (opcja) WODA (na wyjściu z parownika): od 4 do 25 C RAC Kh PAROWNIK: Maksymalna temperatura wejściowa 25 C SKRAPLACZ: Min/max temperatura wejściowa 20 C / 50 C H 2 O dla wersji z freecooling iem: RAC FS Kh POWIETRZE: od -8 C do +42 C z wentylatorami regulowanymi inwerterowo POWIETRZE: od -20 C do +42 C z bezszczotkowymi wentylatorami EC (opcja) WODA (na wyjściu z parownika): od 4 do 25 C FC Właściwości Zewnętrzna instalacja z bardzo niskim poziomem natężenia dźwięku Obieg chłodniczy bez smarowania olejem Wysoka wydajność i zwarta konstrukcja Regulacja wydajnością poprzez kontrolowanie częstotliwości z niesamowicie wysoką precyzją w zależności od temperatury tłoczenia Niewielki prąd rozruchowy Maksymalna wydajność z optymalnymi wartościami ES RAC Kh Wydajność chłodnicza Poziom natężenia dźwięku kw kw 135,8 151,0 159,2 221,1 237,9 kw/kw 3,39 3,34 3,42 3,46 3,38 db(a) RWC Kh Wydajność chłodnicza kw 254,0 452,4 502,2 544,4 634,6 776,4 808,2 kw 52,6 91,4 103,8 116,6 127,0 161,7 177,9 kw/kw 4,83 4,95 4,84 4,67 5,00 4,80 4,66 Poziom natężenia dźwięku db(a)

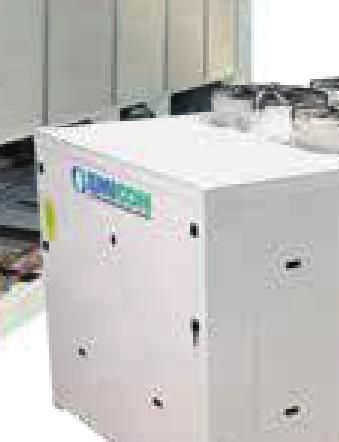

18 Pompy ciepła chłodzone powietrzem ze spiralnymi lub śrubowymi sprężarkami i wentylatorami osiowymi PAE Kc Wydajność cieplna od 99 do 782 kw PAH Ka Wydajność cieplna od 197 do 778 kw PAE Kc PAE S Kc Standardowa Niski hałas Tryb letni: POWIETRZE: od 10 C do +42 C WODA (na wyjściu z parownika): od 5 do 15 C Tryb zimowy: POWIETRZE: od 20 C do -8 C WODA: (na wyjściu z parownika): max 40 C POWIETRZE: od 20 C do -5 C WODA: (na wyjściu z parownika): max 45 C POWIETRZE: od 20 C do 0 C WODA: (na wyjściu z parownika): max 50 C PAH Ka PAH S Ka PAH U Ka Standardowa Niski hałas Ultra niski hałas Tryb letni: POWIETRZE: od 10 C do +42 C WATER: (na wyjściu z parownika): od 5 do 15 C Tryb zimowy: POWIETRZE: od 20 C do -8 C WODA: (na wyjściu z parownika): max 40 C POWIETRZE: od 20 C do -5 C WODA: (na wyjściu z parownika): max 45 C POWIETRZE: od 20 C do 0 C WODA: (na wyjściu z parownika): max 50 C PAE Kc Wydajność cieplna kw 99,3 132,8 162,4 187,9 213,4 262,9 293,7 326,9 373,3 411,0 433,9 462,9 486,1 504,4 619,9 684,5 720,3 782,2 COP kw/kw 3,5 3,1 3,2 3,4 3,4 3,4 3,4 3,4 3,5 3,5 3,4 3,5 3,5 3,6 3,5 3,5 3,5 3,6 Poziom natężenia dźwięku db(a) PAH Ka Wydajność chłodnicza kw 463,8 595,0 678,6 795,6 901,3 1050,2 1189,1 1297,4 COP kw/kw 4,17 4,08 3,95 4,00 4,06 4,06 4,07 3,90 Poziom natężenia dźwięku db(a) Znamionowe warunki odniesienia: powietrze 10 C - woda 40/45 C. 18

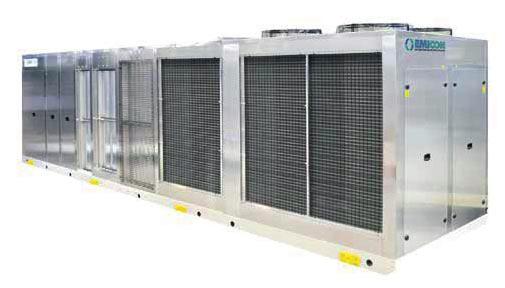

19 Urzadzenia typu roof-top ze spiralnymi sprężarkami Wydajność chłodnicza od 64 do 406 kw RTR RTR W RTP RTP W Tylko chłodzenie Tylko chłodzenie, chłodzone wodą Wersja z pompą ciepła w trybie grzania/chłodzenia Wersja z pompą ciepła w trybie grzania/chłodzenia, chłodzone wodą Konfiguracje H 2 O 2S 3S TR TES Z komorą mieszania łaczącą powietrze recyrkulacyjne z powietrzem zewnętrznym (2 przepustnice) Z komorą mieszania łaczącą powietrze recyrkulacyjne z powietrzem zewnętrznym i wyrzutnią (3 przepustnice) Tylko recyrkulacja (bez mieszania recyrkulowanego i zewnętrznego powietrza) Możliwe zmieszanie z odzyskiem ciepła i freecooling iem (niedostępne dla wszystkich jednostek) 3S Konfiguracja Usuwanie Zewnętrzne powietrze FC Wywiew powietrza z pomieszczenia Nawiew powietrza RTR 2S Całkowita wydajność chłodnicza * kw 57,4 68,9 83,6 81,4 99,4 111,0 130,0 129,0 140,0 166,0 199,0 229,0 249,0 286,0 310,0 366,0 Jawna wydajność chłodnicza * kw 40,8 51,6 62,8 58,2 73,6 79,1 92,7 91,9 105,7 129,6 146,5 168,6 178,5 202,7 219,3 253,0 Całkowita moc pochłonięta kw 16,3 18,6 24,4 22,6 29,2 35,0 38,0 39,4 44,6 48,8 61,0 71,1 80,8 86,0 93,2 117,0 Przepływ powietrza m 3 h Spręż dyspozycyjny kpa Poziom natężenia dźwięku db(a) * Temperatura otoczenia 27 C / 50% HR Powietrze zewnętrzne 35 C

20 PL Rev. 18/01 EMICON A.C. S.p.A. Via A. Volta, Meldola (FC) Italy
