1 P R O J E K T B U D O W L A N Y TEMAT : Przyłącze centralnego ogrzewania wysokich parametrów. OBIEKT : Budynek uŝyteczności publicznej ADRES : ul. Kraszewskiego 4 w Pile. INWESTOR : Miejska Energetyka Cieplna Piła Sp. z o.o., Piła, ul. Kaczorska 20 Opracował: mgr inŝ. Tomasz Kondeja Projektował : mgr inŝ. Waldemar Konieczka Piła, sierpień 2011r.

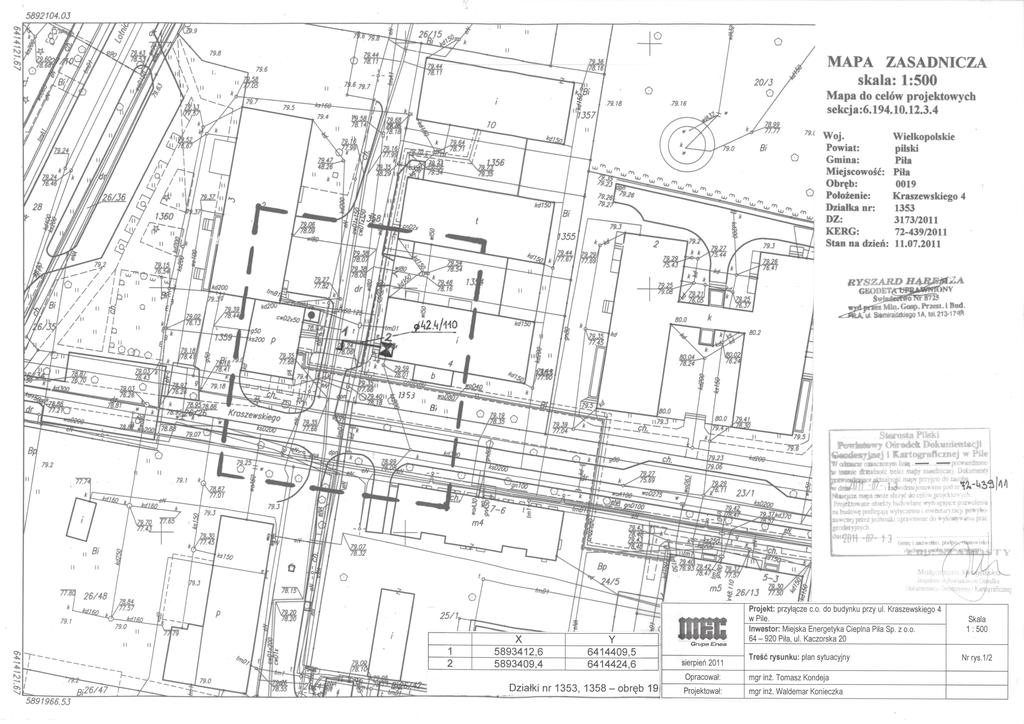

2 SPIS TREŚCI 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA OPIS TECHNICZNY, CHARAKTERYSTYKA PROJEKTOWANEGO OBIEKTU UWAGI KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA UPRAWNIENIA BUDOWLANE PROJEKTANTA ZAŚWIADCZENIE O UBEZPIECZENIU OC PROJEKTANTA OŚWIADCZENIE PROJEKTANTA ZESTAWIENIE ELEMENTÓW SIECI CZĘŚĆ RYSUNKOWA 9.1. Projekt zagospodarowania terenu...rys. nr Schemat montaŝowy, schemat instalacji alarmowej, profil przyłącza...rys. nr 02 1

3 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt przyłącza c.o. wysokich parametrów z rur preizolowanych do budynku uŝyteczności publicznej przy ul. Kraszewskiego 4 w Pile. Trasa projektowanego przyłącza przebiega przez działki nr 1353, 1358 obręb 19 Piła. Projektowane parametry wody sieciowej to 120/75 C okres grzewczy i 70/35 C lato oraz maksymalne ciśnienie 1,6MPa. W projektowanych rurociągach przewiduje się zastosowanie impulsowego systemu wykrywania nieszczelności. PODSTAWA OPRACOWANIA Podstawą opracowania jest: - wytyczne projektowania sieci cieplnych w systemie rur preizolowanych, - uaktualniony podkład geodezyjny mapa sytuacyjno-wysokościowa skala 1:500, - obowiązujące normy i przepisy, 2. OPIS TECHNICZNY, CHARAKTERYSTYKA PROJEKTOWANEGO OBIEKTU Projektowanym przyłączem ciepło dostarczane będzie na potrzeby centralnego ogrzewania, wentylacji oraz ciepłej wody uŝytkowej. Projektuje się przyłącze cieplne wodne wysokich parametrów 120/75 C (lato 70/35 C), pmax robocze = 1,6 MPa w systemie rur stalowych preizolowanych firmy ZPU Międzyrzecz z impulsowym systemem wykrywania nieszczelności. Instalacja alarmowa badana będzie przenośnym lokalizatorem impulsowym. Nie przewiduje się montaŝu sygnalizatora. Trasa projektowanego przyłącza częściowo pokrywa się z istniejącym przyłączem kanałowej, niskoparametrowej sieci centralnego ogrzewania. Przyłącze to naleŝy zdemontować. Miejsce odcięcia rur naleŝy zaślepić, poniewaŝ kanałowa sieć nadal zasilać będzie innych odbiorców w energię cieplną. Kanał naleŝy zamurować, natomiast w miejscu przejścia rur preizolowanych przez ściany kanału naleŝy zamontować pierścienie gumowe. Rury układać w ciągłym wykopie wąskoprzestrzennym do głębokości max. 1m, głębsze wykopy wykonywać ze skarpami o nachyleniu odpowiednim do typu gruntu lub z zastosowaniem odpowiednich szalunków do wykopów. Przy wykonywaniu wykopu zwrócić szczególną uwagę na dodatkowe obciąŝenia gruntu występujące w obrębie wykopu. Niedopuszczalne jest wykonywanie wykopów o ścianach pionowych 2

4 przy obciąŝeniu gruntu znajdującym się bliŝej od krawędzi wykopu niŝ głębokość wykopu. Odstęp między rurami 15cm oraz między rurą i ścianą wykopu 15cm. Wymiary wykopu powinny być powiększone w miejscach wykonywania połączeń spawanych, w miejscach odgałęzień i miejscach zejść do wykopu. W miejscach stref kompensacyjnych powiększenie wymiarów wykopu powinno odpowiadać wymiarom stref kompensacyjnych. Dno wykopu powinno być zniwelowane i oczyszczone z kamieni. Dno wykopu wykonać z wymaganym spadkiem, nie dopuszcza się ujemnej tolerancji rzędnych dna wykopu. Wykonanie wykopu podlega odbiorowi międzyoperacyjnemu częściowemu. Rury układać na zagęszczonej podsypce z piasku grubości min. 10cm. Po ułoŝeniu rurociągów wykonać odpowiednio zagęszczoną obsypkę i zasypkę min. 10cm ponad rurociągi. Pozostałą część wykopu uzupełnić ziemią uprzednio wybraną z wykopu po usunięciu kamieni i innych twardych zanieczyszczeń odpowiednio zagęścić. 30cm nad kaŝdą rurą ułoŝyć taśmy ostrzegawcze. Uwaga! Przed wykonaniem zasypki wykonać pomiary współrzędnych połoŝenia rurociągów. Wykonać badania 100% spawów. Badania naleŝy odpowiednio udokumentować. Minimalna klasa połączeń III. Na zakończenia rurociągów stosować rękawy termokurczliwe. Przejścia przez ścianę wykonać z wykorzystaniem pierścieni gumowych uszczelniających systemu ZPU Międzyrzecz. W pomieszczeniu węzła naleŝy zamontować spawalne zawory odcinające. Na załamaniach i odejściach stosować odpowiednią ilość mat kompensacyjnych. Na podstawie wywiadu przyjęto, Ŝe woda gruntowa nie występuje na poziomie przewidzianych prac ziemnych. UWAGA: Wejście rurami do pomieszczenia węzła naleŝy wykonać za pomocą kolan preizolowanych o długości ramion 1,5m x 1,0m. DłuŜsze ramię umoŝliwi wykonanie spawu na zewnątrz budynku. Odległość rur preizolowanych od ściany wewnątrz budynku wynosić będzie ok. 1,0 m w istniejącym kanale. WARUNKI WYKONANIA ROBÓT Roboty montaŝowe wykonać zgodnie z wytycznymi zawartymi w projekcie oraz instrukcją producenta systemu rur preizolowanych. Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych sieci ciepłowniczych z rur i elementów preizolowanych oraz zgodnie z przepisami BHP i PN. 3

5 3. UWAGI KOŃCOWE W miejscach kolizji z podziemnym uzbrojeniem wykopy prowadzić ręcznie. Wykopy na odcinkach wolnych od uzbrojenia moŝna wykonywać mechanicznie. W miejscach kolizji zabezpieczyć odpowiednio uzbrojenie istniejące przed uszkodzeniem. Przed rozpoczęciem prac ziemnych teren budowy ogrodzić i odpowiednio zabezpieczyć. Wykonane przyłącze cieplne podlega inwentaryzacji powykonawczej geodezyjnej. Po zakończeniu prac teren budowy odtworzyć do stanu sprzed rozpoczęcia robót. Prace montaŝowe i składowanie wszystkich elementów systemu prowadzić ściśle wg instrukcji producenta. 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres niniejszego zamierzenia budowlanego to budowa przyłącza wysokich parametrów z rur stalowych preizolowanych do budynku przy ul. Kraszewskiego 4 w Pile. Projektowana trasa przyłącza przebiega przez działki nr 1353 i 1358 obręb 19 Piła, szczegółowo przedstawiona w części rysunkowej niniejszego opracowania. 2. Kolejność wykonywania robót dla zamierzenia budowlanego: zawiadomienie właścicieli terenu, właścicieli uzbrojenia terenu i odpowiednich instytucji o zamiarze przystąpienia do budowy, oznakowanie i ogrodzenie placu budowy, wytyczenie trasy rurociągu, wykonanie prac ziemnych zabezpieczenie istniejącego uzbrojenia, demontaŝ istniejącego, kanałowego przyłącza centralnego ogrzewania, odwodnienie istniejącej sieci cieplnej, wykonanie prac pomiarowych dna wykopu, wykonanie podsypki, ułoŝenie rurociągów w wykopie, wykonanie prac spawalniczych, sprawdzenie spawów i wykonanie próby ciśnienia, inwentaryzacja geodezyjna rurociągów, wykonanie połączeń instalacji alarmowej, hermetyzacja połączeń, zamurowanie ściany budynku oraz kanałów c.o., wykonanie zasypki i obsypki, ułoŝenie taśm ostrzegawczych, 4

6 wypełnienie wykopu gruntem rodzimym, odtworzenie terenu. 3. Obiekty budowlane znajdujące się na terenie budowy: Na trasie projektowanej sieci cieplnej znajdują się następujące obiekty budowlane sieć cieplna wysokich parametrów, kanałowa sieć cieplna niskich parametrów, przewody energii elektrycznej niskiego napięcia, rurociągi kanalizacyjne i wodociągowe, jezdnie i chodniki. 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: przewody energii elektrycznej, sieć cieplna wysokich i niskich parametrów, rurociągi kanalizacyjne i wodociągowe, jezdnie i chodniki. 5. Wskazanie przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych. Podczas wykonywania robót budowlanych przewiduje się wystąpienie następujących zagroŝeń: poraŝenie prądem elektrycznym podczas prac ziemnych (głównie od nie zinwentaryzowanego uzbrojenia), uŝywania elektronarzędzi, upadek do wykopu, zatrucie - podczas prowadzenia prac spawalniczych, (Uwaga! Oczyścić rury przed spawaniem aktywnym odolejaczem z oleju antykorozyjnego!) wybuch ze względu na wybuchowe właściwości gazów uŝywanych przy pracach spawalniczych oraz wybuchowe właściwości gazu ziemnego, poŝar ze względu na prace spawalnicze przy montaŝu rurociągów, przysypanie ziemią w wykopie, zagroŝenie wynikające z prowadzenie wykopów metodami mechanicznymi. 6. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wszyscy pracownicy przystępujący do robót powinni zostać zapoznani z przepisami BHP i P-PoŜ. przy wykonywaniu robót budowlanych NaleŜy zwrócić szczególną uwagę pracowników na: 5

7 zagroŝenia wynikające z wybuchowych i trujących właściwości gazu ziemnego i gazów powstających podczas prac spawalniczych, moŝliwość poraŝenia prądem elektrycznym, moŝliwość upadku do wykopu, moŝliwość przysypania ziemią, zagroŝenia wynikające z prowadzenie wykopów metodami mechanicznymi, zagroŝenie wynikające z ruchu kołowego pojazdów samochodowych. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. plac budowy ogrodzić i zabezpieczyć przed dostępem osób nieupowaŝnionych plac budowy wyposaŝyć w odpowiednią ilość gaśnic i kocy gaśniczych miejsca ich składowania oznaczyć, prowadzenie robót ziemnych w pobliŝu instalacji podziemnych powinno odbywać się ręcznie, wszystkie prace wykonywać zgodnie z rozporządzeniem ministra infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003 r.). 6

8 5. UPRAWNIENIA BUDOWLANE PROJEKTANTA 7

9 8

10 6. ZAŚWIADCZENIE O UBEZPIECZENIU OC PROJEKTANTA Zaświadczenie o numerze weryfikacyjnym: WKP 817 TN2 93C* Pan Waldemar Wojciech Konieczka o numerze ewidencyjnym WKP/IS/0220/05 Adres zamieszkania ul. Łąkowa 2, Lubasz jest członkiem Wielkopolskiej Okręgowej Izby InŜynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest waŝne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy waŝnego kwalifikowanego certyfikatu w dniu roku przez: Włodzimierz Draber, Przewodniczący Rady Wielkopolskiej Okręgowej Izby InŜynierów Budownictwa. (Zgodnie z art. 5 ust. 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy waŝnego kwalifikowanego certyfikatu są równowaŝne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu moŝna sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby InŜynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby InŜynierów Budownictwa. 9
