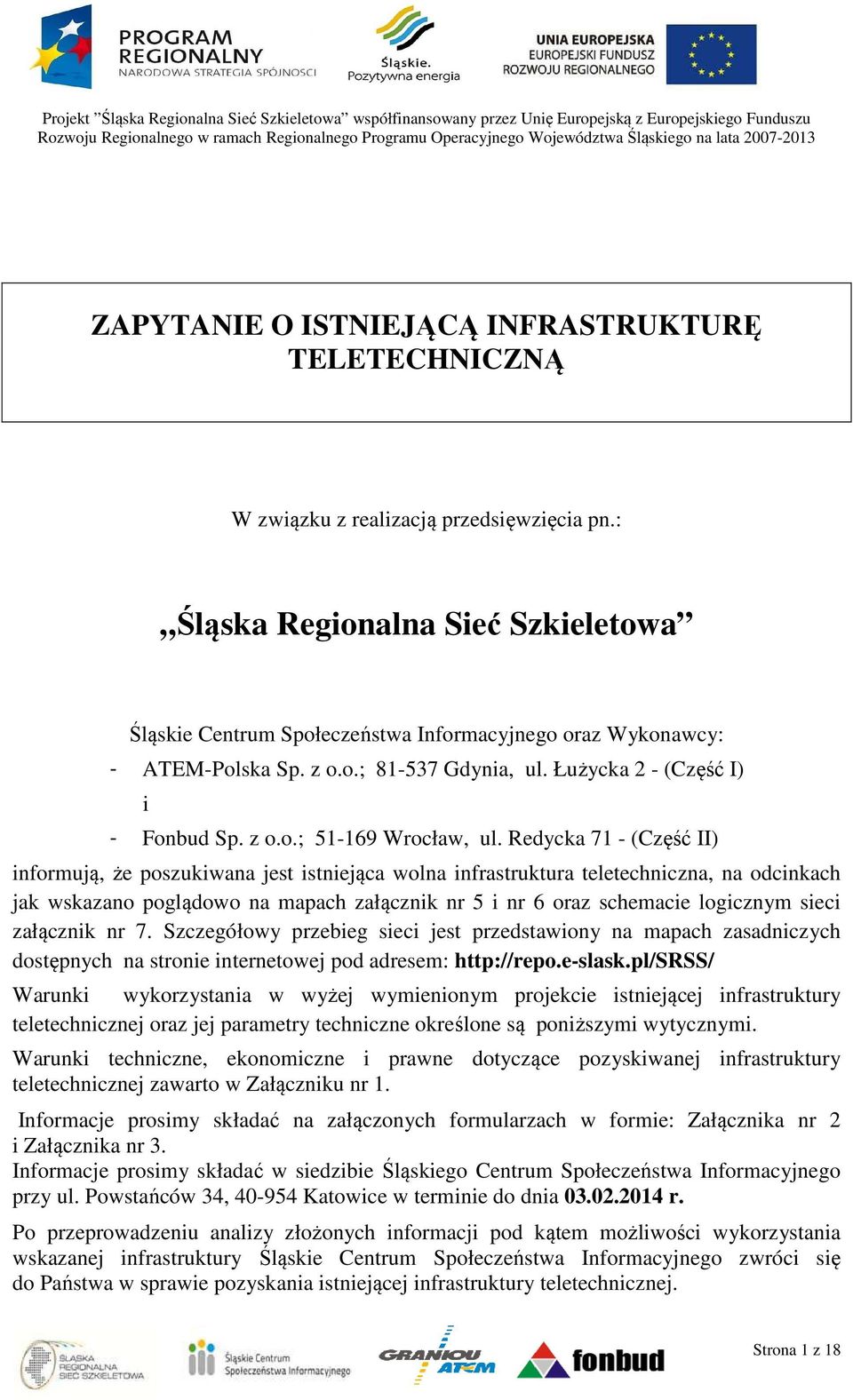

1 ZAPYTANIE O ISTNIEJĄCĄ INFRASTRUKTURĘ TELETECHNICZNĄ W związku z realizacją przedsięwzięcia pn.: Śląska Regionalna Sieć Szkieletowa Śląskie Centrum Społeczeństwa Informacyjnego oraz Wykonawcy: - ATEM-Polska Sp. z o.o.; Gdynia, ul. Łużycka 2 - (Część I) i - Fonbud Sp. z o.o.; Wrocław, ul. Redycka 71 - (Część II) informują, że poszukiwana jest istniejąca wolna infrastruktura teletechniczna, na odcinkach jak wskazano poglądowo na mapach załącznik nr 5 i nr 6 oraz schemacie logicznym sieci załącznik nr 7. Szczegółowy przebieg sieci jest przedstawiony na mapach zasadniczych dostępnych na stronie internetowej pod adresem: Warunki wykorzystania w wyżej wymienionym projekcie istniejącej infrastruktury teletechnicznej oraz jej parametry techniczne określone są poniższymi wytycznymi. Warunki techniczne, ekonomiczne i prawne dotyczące pozyskiwanej infrastruktury teletechnicznej zawarto w Załączniku nr 1. Informacje prosimy składać na załączonych formularzach w formie: Załącznika nr 2 i Załącznika nr 3. Informacje prosimy składać w siedzibie Śląskiego Centrum Społeczeństwa Informacyjnego przy ul. Powstańców 34, Katowice w terminie do dnia r. Po przeprowadzeniu analizy złożonych informacji pod kątem możliwości wykorzystania wskazanej infrastruktury Śląskie Centrum Społeczeństwa Informacyjnego zwróci się do Państwa w sprawie pozyskania istniejącej infrastruktury teletechnicznej. Strona 1 z 18

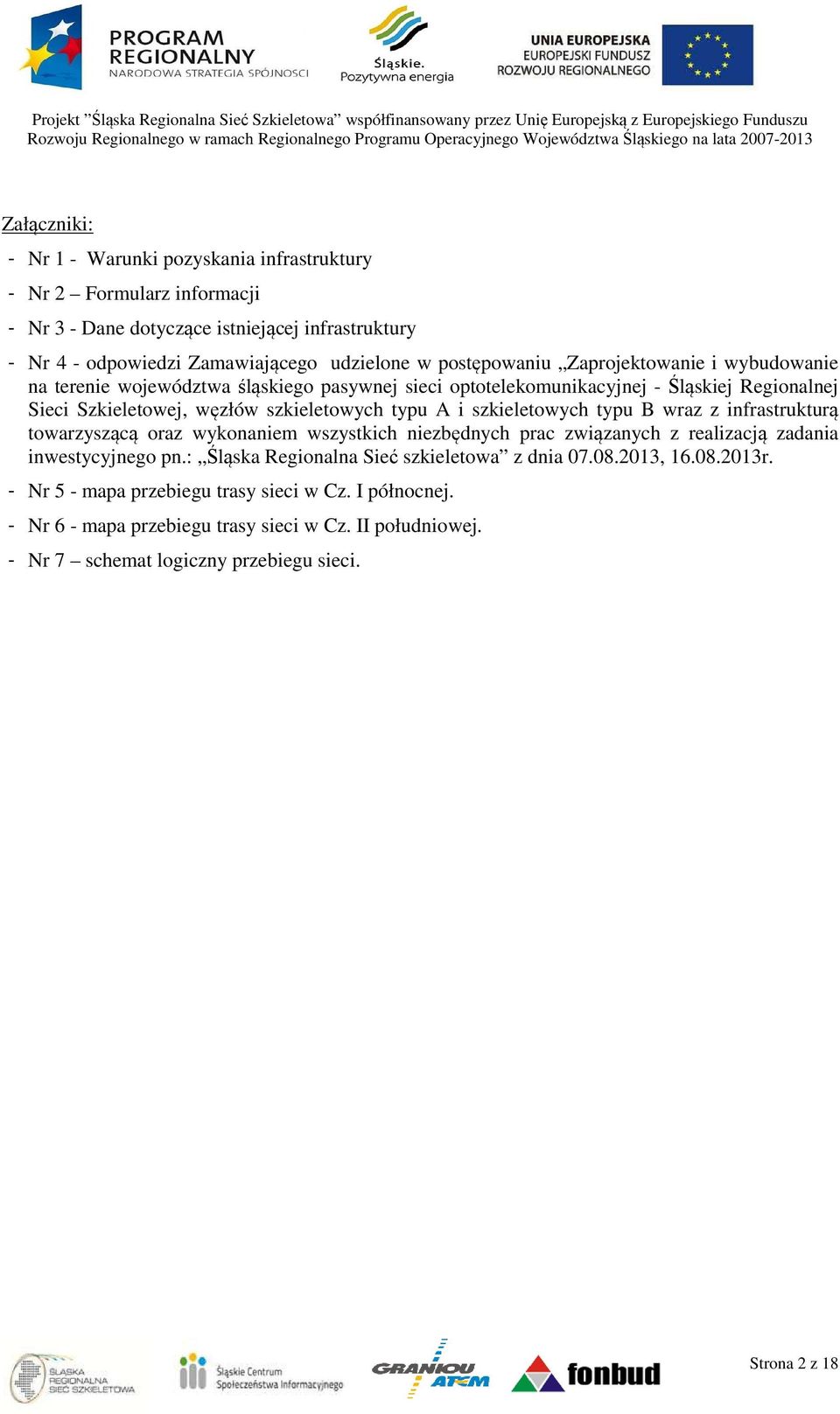

2 Załączniki: - Nr 1 - Warunki pozyskania infrastruktury - Nr 2 Formularz informacji - Nr 3 - Dane dotyczące istniejącej infrastruktury - Nr 4 - odpowiedzi Zamawiającego udzielone w postępowaniu Zaprojektowanie i wybudowanie na terenie województwa śląskiego pasywnej sieci optotelekomunikacyjnej - Śląskiej Regionalnej Sieci Szkieletowej, węzłów szkieletowych typu A i szkieletowych typu B wraz z infrastrukturą towarzyszącą oraz wykonaniem wszystkich niezbędnych prac związanych z realizacją zadania inwestycyjnego pn.: Śląska Regionalna Sieć szkieletowa z dnia , r. - Nr 5 - mapa przebiegu trasy sieci w Cz. I północnej. - Nr 6 - mapa przebiegu trasy sieci w Cz. II południowej. - Nr 7 schemat logiczny przebiegu sieci. Strona 2 z 18

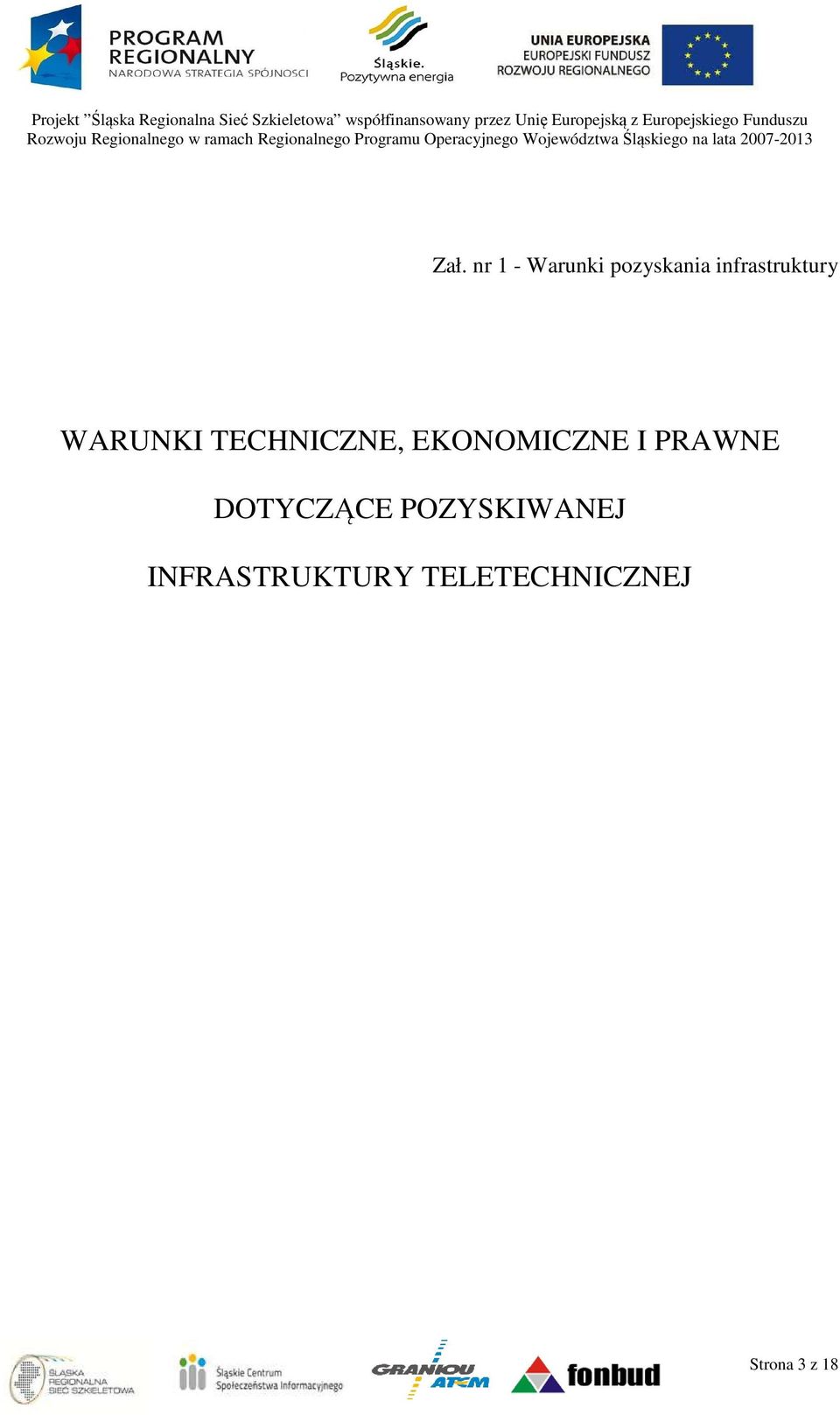

3 Zał. nr 1 - Warunki pozyskania infrastruktury WARUNKI TECHNICZNE, EKONOMICZNE I PRAWNE DOTYCZĄCE POZYSKIWANEJ INFRASTRUKTURY TELETECHNICZNEJ Strona 3 z 18

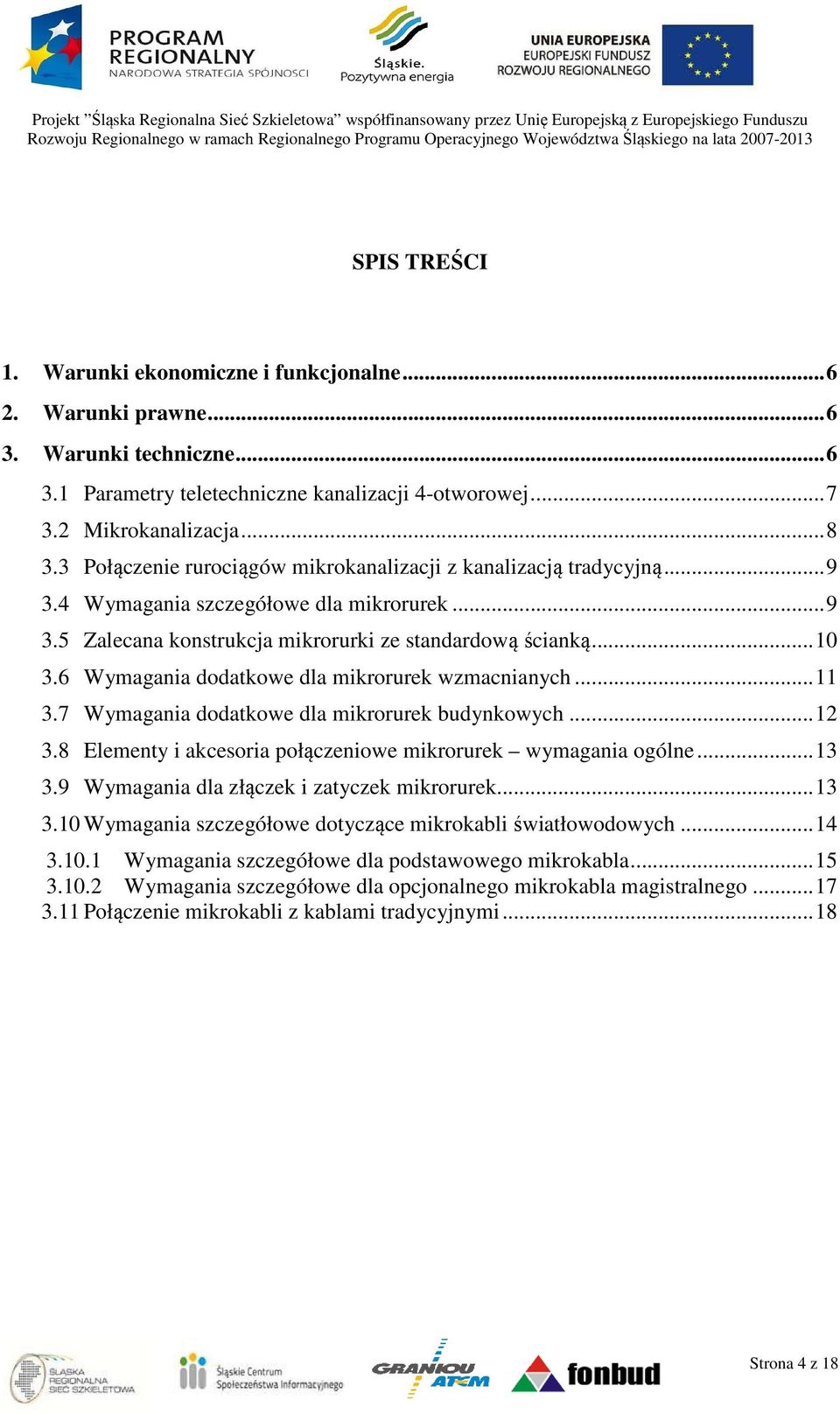

4 SPIS TREŚCI 1. Warunki ekonomiczne i funkcjonalne Warunki prawne Warunki techniczne Parametry teletechniczne kanalizacji 4-otworowej Mikrokanalizacja Połączenie rurociągów mikrokanalizacji z kanalizacją tradycyjną Wymagania szczegółowe dla mikrorurek Zalecana konstrukcja mikrorurki ze standardową ścianką Wymagania dodatkowe dla mikrorurek wzmacnianych Wymagania dodatkowe dla mikrorurek budynkowych Elementy i akcesoria połączeniowe mikrorurek wymagania ogólne Wymagania dla złączek i zatyczek mikrorurek Wymagania szczegółowe dotyczące mikrokabli światłowodowych Wymagania szczegółowe dla podstawowego mikrokabla Wymagania szczegółowe dla opcjonalnego mikrokabla magistralnego Połączenie mikrokabli z kablami tradycyjnymi Strona 4 z 18

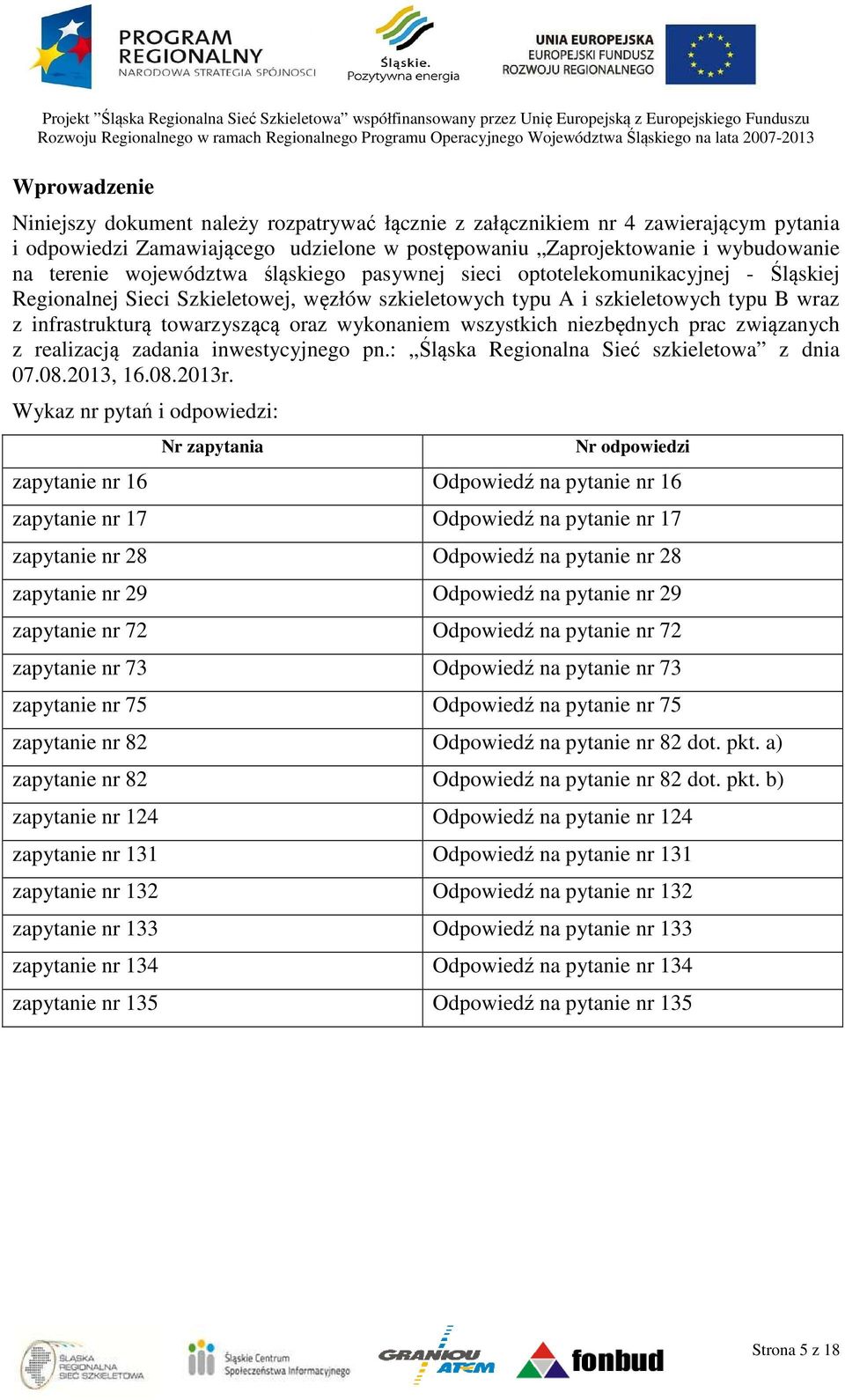

5 Wprowadzenie Niniejszy dokument należy rozpatrywać łącznie z załącznikiem nr 4 zawierającym pytania i odpowiedzi Zamawiającego udzielone w postępowaniu Zaprojektowanie i wybudowanie na terenie województwa śląskiego pasywnej sieci optotelekomunikacyjnej - Śląskiej Regionalnej Sieci Szkieletowej, węzłów szkieletowych typu A i szkieletowych typu B wraz z infrastrukturą towarzyszącą oraz wykonaniem wszystkich niezbędnych prac związanych z realizacją zadania inwestycyjnego pn.: Śląska Regionalna Sieć szkieletowa z dnia , r. Wykaz nr pytań i odpowiedzi: Nr zapytania Nr odpowiedzi zapytanie nr 16 Odpowiedź na pytanie nr 16 zapytanie nr 17 Odpowiedź na pytanie nr 17 zapytanie nr 28 Odpowiedź na pytanie nr 28 zapytanie nr 29 Odpowiedź na pytanie nr 29 zapytanie nr 72 Odpowiedź na pytanie nr 72 zapytanie nr 73 Odpowiedź na pytanie nr 73 zapytanie nr 75 Odpowiedź na pytanie nr 75 zapytanie nr 82 Odpowiedź na pytanie nr 82 dot. pkt. a) zapytanie nr 82 Odpowiedź na pytanie nr 82 dot. pkt. b) zapytanie nr 124 Odpowiedź na pytanie nr 124 zapytanie nr 131 Odpowiedź na pytanie nr 131 zapytanie nr 132 Odpowiedź na pytanie nr 132 zapytanie nr 133 Odpowiedź na pytanie nr 133 zapytanie nr 134 Odpowiedź na pytanie nr 134 zapytanie nr 135 Odpowiedź na pytanie nr 135 Strona 5 z 18

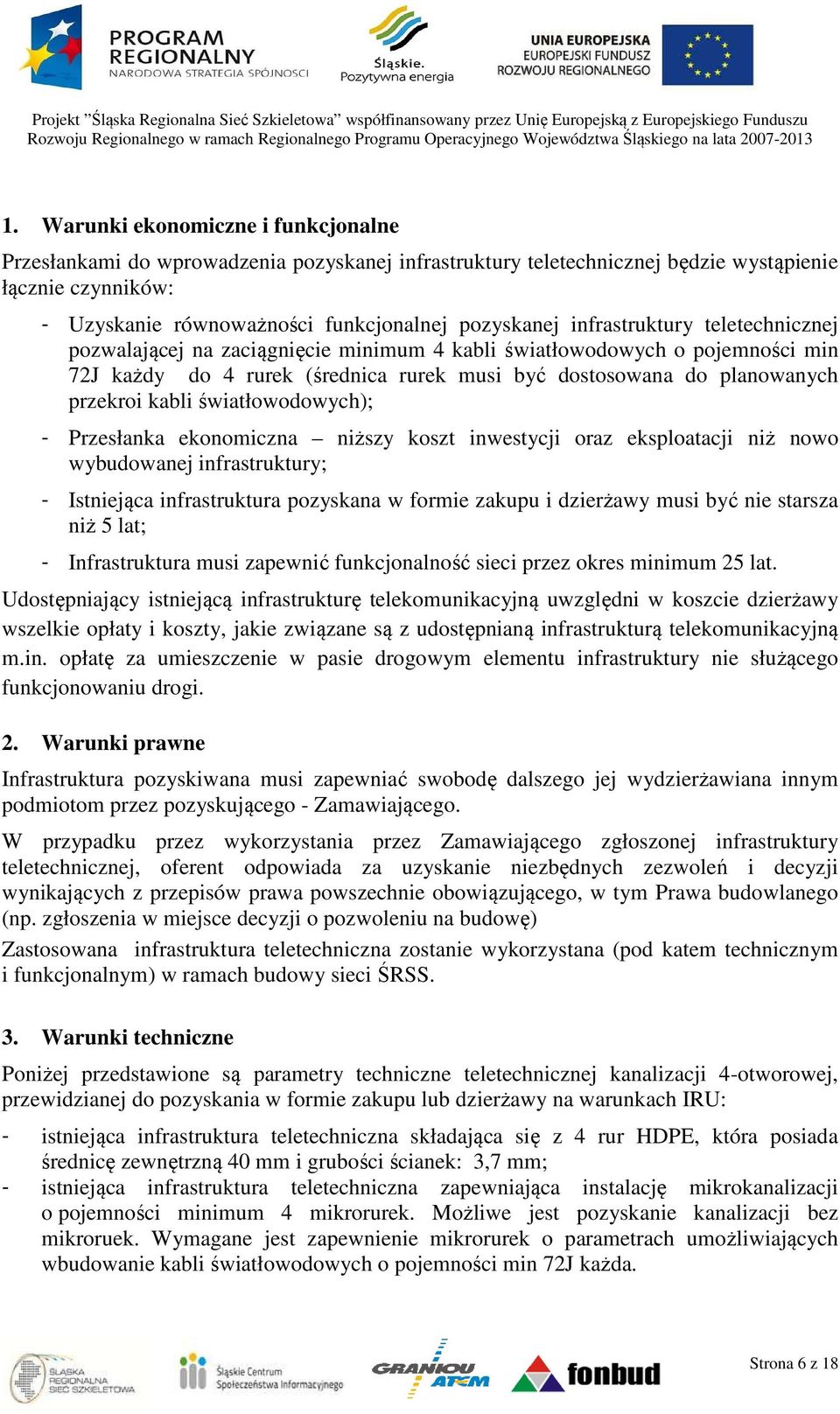

6 1. Warunki ekonomiczne i funkcjonalne Przesłankami do wprowadzenia pozyskanej infrastruktury teletechnicznej będzie wystąpienie łącznie czynników: - Uzyskanie równoważności funkcjonalnej pozyskanej infrastruktury teletechnicznej pozwalającej na zaciągnięcie minimum 4 kabli światłowodowych o pojemności min 72J każdy do 4 rurek (średnica rurek musi być dostosowana do planowanych przekroi kabli światłowodowych); - Przesłanka ekonomiczna niższy koszt inwestycji oraz eksploatacji niż nowo wybudowanej infrastruktury; - Istniejąca infrastruktura pozyskana w formie zakupu i dzierżawy musi być nie starsza niż 5 lat; - Infrastruktura musi zapewnić funkcjonalność sieci przez okres minimum 25 lat. Udostępniający istniejącą infrastrukturę telekomunikacyjną uwzględni w koszcie dzierżawy wszelkie opłaty i koszty, jakie związane są z udostępnianą infrastrukturą telekomunikacyjną m.in. opłatę za umieszczenie w pasie drogowym elementu infrastruktury nie służącego funkcjonowaniu drogi. 2. Warunki prawne Infrastruktura pozyskiwana musi zapewniać swobodę dalszego jej wydzierżawiana innym podmiotom przez pozyskującego - Zamawiającego. W przypadku przez wykorzystania przez Zamawiającego zgłoszonej infrastruktury teletechnicznej, oferent odpowiada za uzyskanie niezbędnych zezwoleń i decyzji wynikających z przepisów prawa powszechnie obowiązującego, w tym Prawa budowlanego (np. zgłoszenia w miejsce decyzji o pozwoleniu na budowę) Zastosowana infrastruktura teletechniczna zostanie wykorzystana (pod katem technicznym i funkcjonalnym) w ramach budowy sieci ŚRSS. 3. Warunki techniczne Poniżej przedstawione są parametry techniczne teletechnicznej kanalizacji 4-otworowej, przewidzianej do pozyskania w formie zakupu lub dzierżawy na warunkach IRU: - istniejąca infrastruktura teletechniczna składająca się z 4 rur HDPE, która posiada średnicę zewnętrzną 40 mm i grubości ścianek: 3,7 mm; - istniejąca infrastruktura teletechniczna zapewniająca instalację mikrokanalizacji o pojemności minimum 4 mikrorurek. Możliwe jest pozyskanie kanalizacji bez mikroruek. Wymagane jest zapewnienie mikrorurek o parametrach umożliwiających wbudowanie kabli światłowodowych o pojemności min 72J każda. Strona 6 z 18

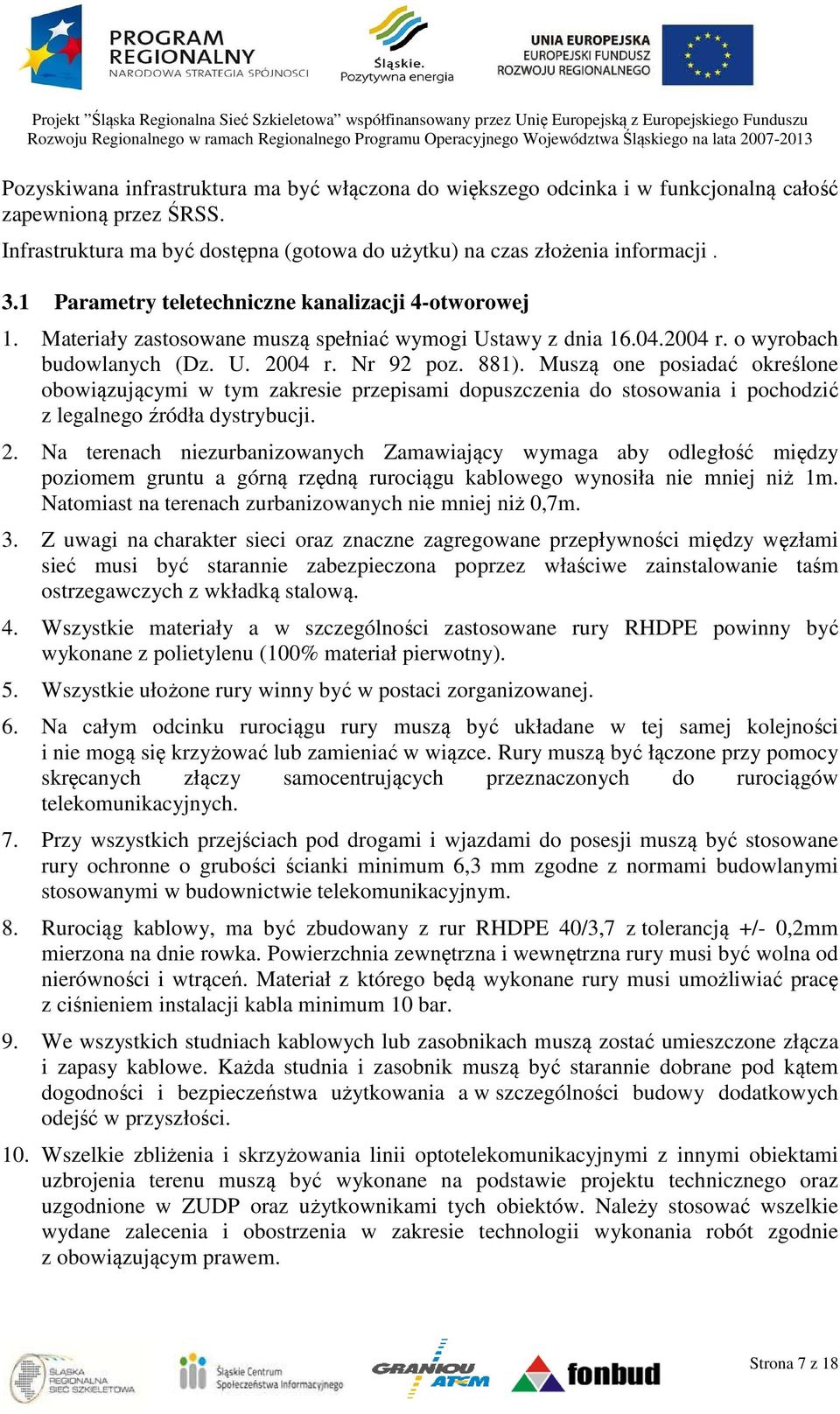

7 Pozyskiwana infrastruktura ma być włączona do większego odcinka i w funkcjonalną całość zapewnioną przez ŚRSS. Infrastruktura ma być dostępna (gotowa do użytku) na czas złożenia informacji. 3.1 Parametry teletechniczne kanalizacji 4-otworowej 1. Materiały zastosowane muszą spełniać wymogi Ustawy z dnia r. o wyrobach budowlanych (Dz. U r. Nr 92 poz. 881). Muszą one posiadać określone obowiązującymi w tym zakresie przepisami dopuszczenia do stosowania i pochodzić z legalnego źródła dystrybucji. 2. Na terenach niezurbanizowanych Zamawiający wymaga aby odległość między poziomem gruntu a górną rzędną rurociągu kablowego wynosiła nie mniej niż 1m. Natomiast na terenach zurbanizowanych nie mniej niż 0,7m. 3. Z uwagi na charakter sieci oraz znaczne zagregowane przepływności między węzłami sieć musi być starannie zabezpieczona poprzez właściwe zainstalowanie taśm ostrzegawczych z wkładką stalową. 4. Wszystkie materiały a w szczególności zastosowane rury RHDPE powinny być wykonane z polietylenu (100% materiał pierwotny). 5. Wszystkie ułożone rury winny być w postaci zorganizowanej. 6. Na całym odcinku rurociągu rury muszą być układane w tej samej kolejności i nie mogą się krzyżować lub zamieniać w wiązce. Rury muszą być łączone przy pomocy skręcanych złączy samocentrujących przeznaczonych do rurociągów telekomunikacyjnych. 7. Przy wszystkich przejściach pod drogami i wjazdami do posesji muszą być stosowane rury ochronne o grubości ścianki minimum 6,3 mm zgodne z normami budowlanymi stosowanymi w budownictwie telekomunikacyjnym. 8. Rurociąg kablowy, ma być zbudowany z rur RHDPE 40/3,7 z tolerancją +/- 0,2mm mierzona na dnie rowka. Powierzchnia zewnętrzna i wewnętrzna rury musi być wolna od nierówności i wtrąceń. Materiał z którego będą wykonane rury musi umożliwiać pracę z ciśnieniem instalacji kabla minimum 10 bar. 9. We wszystkich studniach kablowych lub zasobnikach muszą zostać umieszczone złącza i zapasy kablowe. Każda studnia i zasobnik muszą być starannie dobrane pod kątem dogodności i bezpieczeństwa użytkowania a w szczególności budowy dodatkowych odejść w przyszłości. 10. Wszelkie zbliżenia i skrzyżowania linii optotelekomunikacyjnymi z innymi obiektami uzbrojenia terenu muszą być wykonane na podstawie projektu technicznego oraz uzgodnione w ZUDP oraz użytkownikami tych obiektów. Należy stosować wszelkie wydane zalecenia i obostrzenia w zakresie technologii wykonania robót zgodnie z obowiązującym prawem. Strona 7 z 18

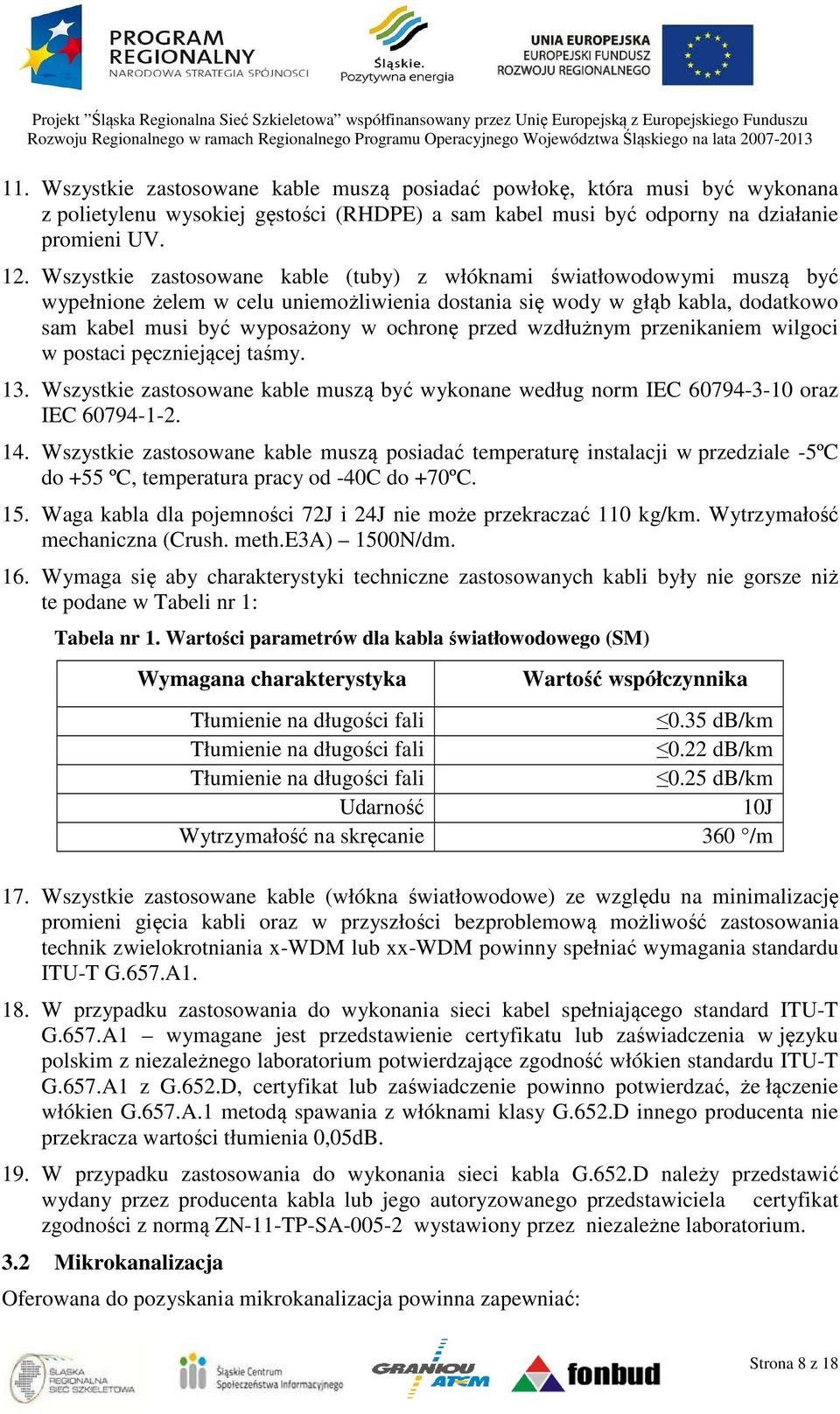

8 11. Wszystkie zastosowane kable muszą posiadać powłokę, która musi być wykonana z polietylenu wysokiej gęstości (RHDPE) a sam kabel musi być odporny na działanie promieni UV. 12. Wszystkie zastosowane kable (tuby) z włóknami światłowodowymi muszą być wypełnione żelem w celu uniemożliwienia dostania się wody w głąb kabla, dodatkowo sam kabel musi być wyposażony w ochronę przed wzdłużnym przenikaniem wilgoci w postaci pęczniejącej taśmy. 13. Wszystkie zastosowane kable muszą być wykonane według norm IEC oraz IEC Wszystkie zastosowane kable muszą posiadać temperaturę instalacji w przedziale -5ºC do +55 ºC, temperatura pracy od -40C do +70ºC. 15. Waga kabla dla pojemności 72J i 24J nie może przekraczać 110 kg/km. Wytrzymałość mechaniczna (Crush. meth.e3a) 1500N/dm. 16. Wymaga się aby charakterystyki techniczne zastosowanych kabli były nie gorsze niż te podane w Tabeli nr 1: Tabela nr 1. Wartości parametrów dla kabla światłowodowego (SM) Wymagana charakterystyka Tłumienie na długości fali Tłumienie na długości 1310nm fali Tłumienie na długości 1550nm fali Udarność 1625nm Wytrzymałość na skręcanie Wartość współczynnika 0.35 db/km 0.22 db/km 0.25 db/km 10J 360 /m 17. Wszystkie zastosowane kable (włókna światłowodowe) ze względu na minimalizację promieni gięcia kabli oraz w przyszłości bezproblemową możliwość zastosowania technik zwielokrotniania x-wdm lub xx-wdm powinny spełniać wymagania standardu ITU-T G.657.A W przypadku zastosowania do wykonania sieci kabel spełniającego standard ITU-T G.657.A1 wymagane jest przedstawienie certyfikatu lub zaświadczenia w języku polskim z niezależnego laboratorium potwierdzające zgodność włókien standardu ITU-T G.657.A1 z G.652.D, certyfikat lub zaświadczenie powinno potwierdzać, że łączenie włókien G.657.A.1 metodą spawania z włóknami klasy G.652.D innego producenta nie przekracza wartości tłumienia 0,05dB. 19. W przypadku zastosowania do wykonania sieci kabla G.652.D należy przedstawić wydany przez producenta kabla lub jego autoryzowanego przedstawiciela certyfikat zgodności z normą ZN-11-TP-SA wystawiony przez niezależne laboratorium. 3.2 Mikrokanalizacja Oferowana do pozyskania mikrokanalizacja powinna zapewniać: Strona 8 z 18

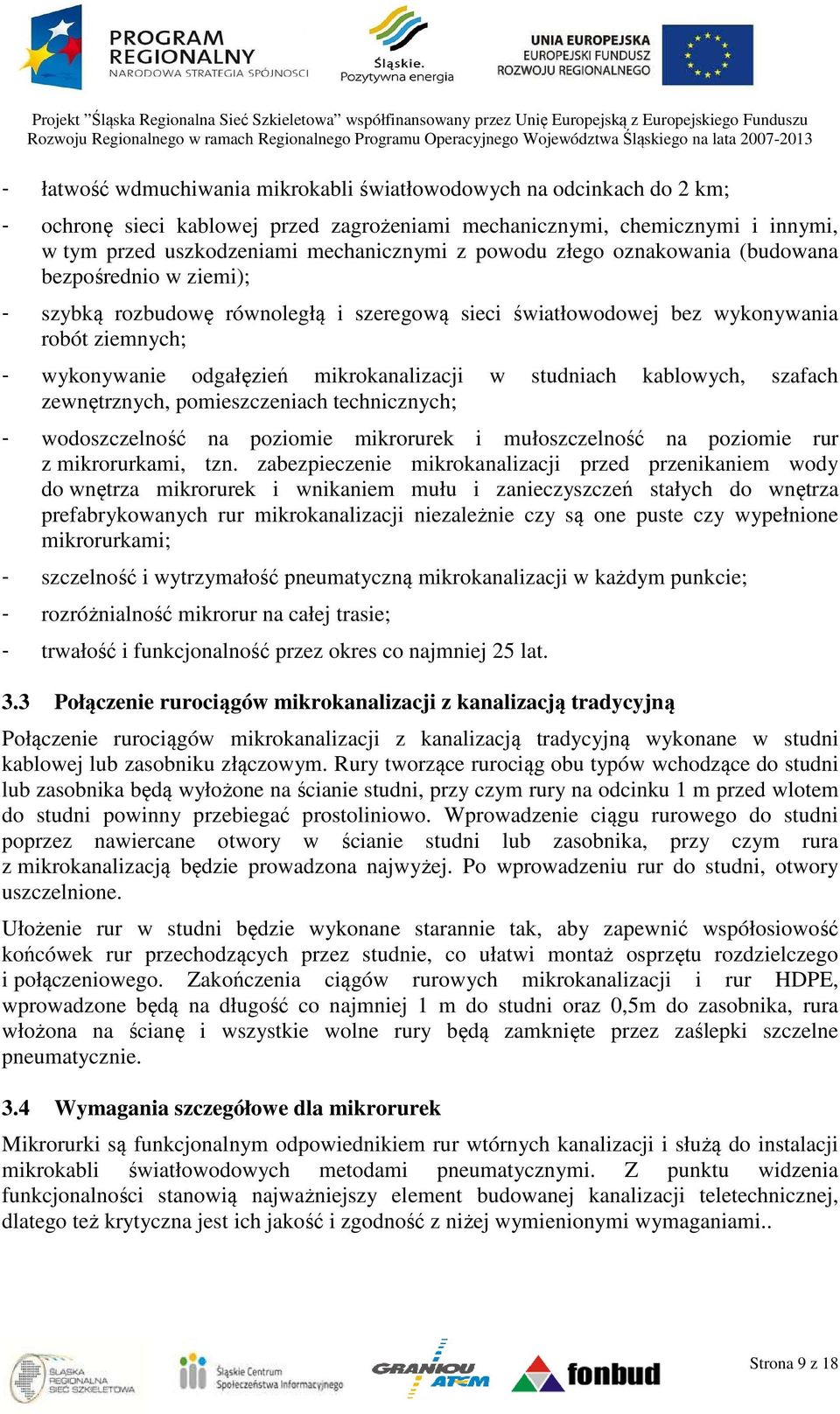

9 - łatwość wdmuchiwania mikrokabli światłowodowych na odcinkach do 2 km; - ochronę sieci kablowej przed zagrożeniami mechanicznymi, chemicznymi i innymi, w tym przed uszkodzeniami mechanicznymi z powodu złego oznakowania (budowana bezpośrednio w ziemi); - szybką rozbudowę równoległą i szeregową sieci światłowodowej bez wykonywania robót ziemnych; - wykonywanie odgałęzień mikrokanalizacji w studniach kablowych, szafach zewnętrznych, pomieszczeniach technicznych; - wodoszczelność na poziomie mikrorurek i mułoszczelność na poziomie rur z mikrorurkami, tzn. zabezpieczenie mikrokanalizacji przed przenikaniem wody do wnętrza mikrorurek i wnikaniem mułu i zanieczyszczeń stałych do wnętrza prefabrykowanych rur mikrokanalizacji niezależnie czy są one puste czy wypełnione mikrorurkami; - szczelność i wytrzymałość pneumatyczną mikrokanalizacji w każdym punkcie; - rozróżnialność mikrorur na całej trasie; - trwałość i funkcjonalność przez okres co najmniej 25 lat. 3.3 Połączenie rurociągów mikrokanalizacji z kanalizacją tradycyjną Połączenie rurociągów mikrokanalizacji z kanalizacją tradycyjną wykonane w studni kablowej lub zasobniku złączowym. Rury tworzące rurociąg obu typów wchodzące do studni lub zasobnika będą wyłożone na ścianie studni, przy czym rury na odcinku 1 m przed wlotem do studni powinny przebiegać prostoliniowo. Wprowadzenie ciągu rurowego do studni poprzez nawiercane otwory w ścianie studni lub zasobnika, przy czym rura z mikrokanalizacją będzie prowadzona najwyżej. Po wprowadzeniu rur do studni, otwory uszczelnione. Ułożenie rur w studni będzie wykonane starannie tak, aby zapewnić współosiowość końcówek rur przechodzących przez studnie, co ułatwi montaż osprzętu rozdzielczego i połączeniowego. Zakończenia ciągów rurowych mikrokanalizacji i rur HDPE, wprowadzone będą na długość co najmniej 1 m do studni oraz 0,5m do zasobnika, rura włożona na ścianę i wszystkie wolne rury będą zamknięte przez zaślepki szczelne pneumatycznie. 3.4 Wymagania szczegółowe dla mikrorurek Mikrorurki są funkcjonalnym odpowiednikiem rur wtórnych kanalizacji i służą do instalacji mikrokabli światłowodowych metodami pneumatycznymi. Z punktu widzenia funkcjonalności stanowią najważniejszy element budowanej kanalizacji teletechnicznej, dlatego też krytyczna jest ich jakość i zgodność z niżej wymienionymi wymaganiami.. Strona 9 z 18

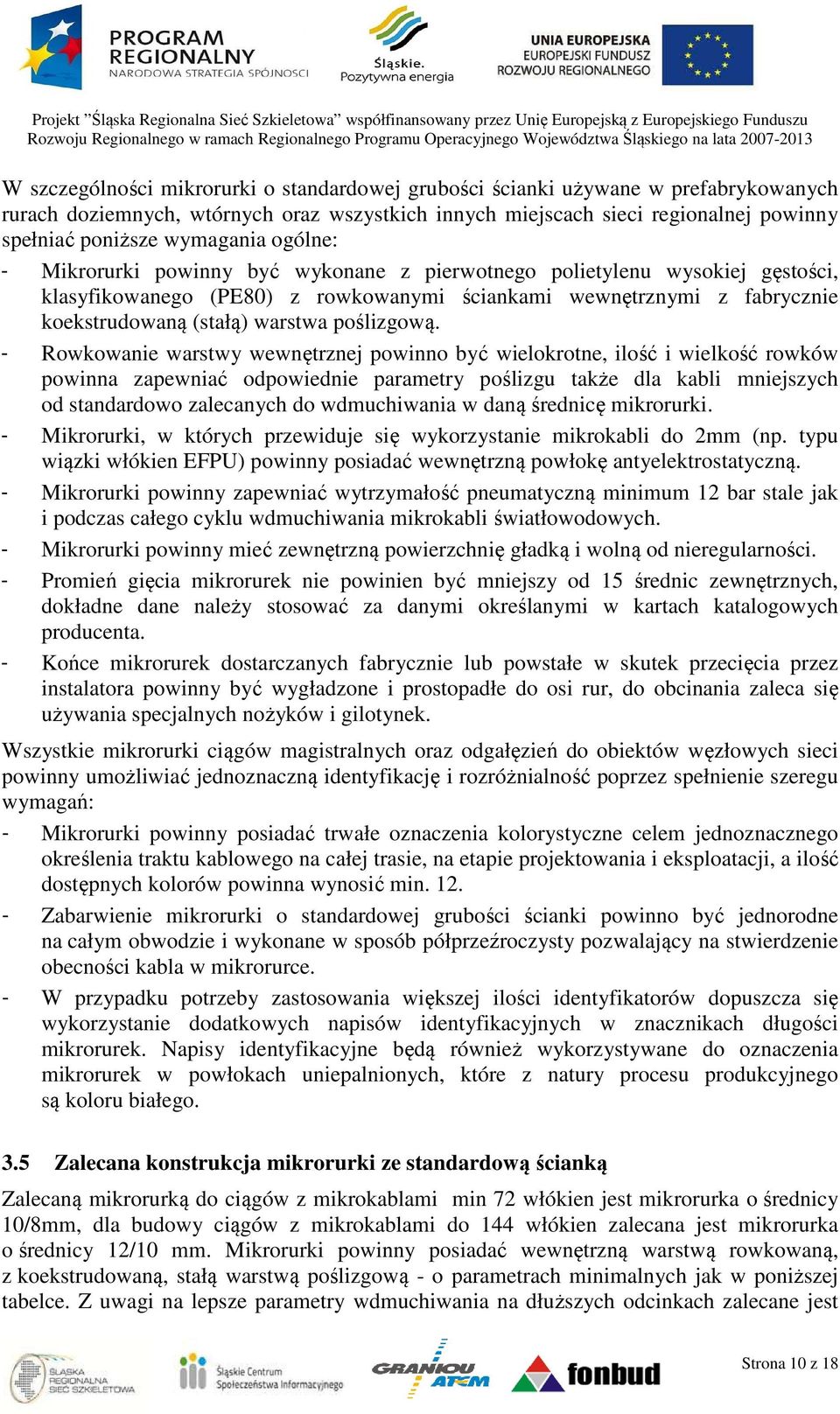

10 W szczególności mikrorurki o standardowej grubości ścianki używane w prefabrykowanych rurach doziemnych, wtórnych oraz wszystkich innych miejscach sieci regionalnej powinny spełniać poniższe wymagania ogólne: - Mikrorurki powinny być wykonane z pierwotnego polietylenu wysokiej gęstości, klasyfikowanego (PE80) z rowkowanymi ściankami wewnętrznymi z fabrycznie koekstrudowaną (stałą) warstwa poślizgową. - Rowkowanie warstwy wewnętrznej powinno być wielokrotne, ilość i wielkość rowków powinna zapewniać odpowiednie parametry poślizgu także dla kabli mniejszych od standardowo zalecanych do wdmuchiwania w daną średnicę mikrorurki. - Mikrorurki, w których przewiduje się wykorzystanie mikrokabli do 2mm (np. typu wiązki włókien EFPU) powinny posiadać wewnętrzną powłokę antyelektrostatyczną. - Mikrorurki powinny zapewniać wytrzymałość pneumatyczną minimum 12 bar stale jak i podczas całego cyklu wdmuchiwania mikrokabli światłowodowych. - Mikrorurki powinny mieć zewnętrzną powierzchnię gładką i wolną od nieregularności. - Promień gięcia mikrorurek nie powinien być mniejszy od 15 średnic zewnętrznych, dokładne dane należy stosować za danymi określanymi w kartach katalogowych producenta. - Końce mikrorurek dostarczanych fabrycznie lub powstałe w skutek przecięcia przez instalatora powinny być wygładzone i prostopadłe do osi rur, do obcinania zaleca się używania specjalnych nożyków i gilotynek. Wszystkie mikrorurki ciągów magistralnych oraz odgałęzień do obiektów węzłowych sieci powinny umożliwiać jednoznaczną identyfikację i rozróżnialność poprzez spełnienie szeregu wymagań: - Mikrorurki powinny posiadać trwałe oznaczenia kolorystyczne celem jednoznacznego określenia traktu kablowego na całej trasie, na etapie projektowania i eksploatacji, a ilość dostępnych kolorów powinna wynosić min Zabarwienie mikrorurki o standardowej grubości ścianki powinno być jednorodne na całym obwodzie i wykonane w sposób półprzeźroczysty pozwalający na stwierdzenie obecności kabla w mikrorurce. - W przypadku potrzeby zastosowania większej ilości identyfikatorów dopuszcza się wykorzystanie dodatkowych napisów identyfikacyjnych w znacznikach długości mikrorurek. Napisy identyfikacyjne będą również wykorzystywane do oznaczenia mikrorurek w powłokach uniepalnionych, które z natury procesu produkcyjnego są koloru białego. 3.5 Zalecana konstrukcja mikrorurki ze standardową ścianką Zalecaną mikrorurką do ciągów z mikrokablami min 72 włókien jest mikrorurka o średnicy 10/8mm, dla budowy ciągów z mikrokablami do 144 włókien zalecana jest mikrorurka o średnicy 12/10 mm. Mikrorurki powinny posiadać wewnętrzną warstwą rowkowaną, z koekstrudowaną, stałą warstwą poślizgową - o parametrach minimalnych jak w poniższej tabelce. Z uwagi na lepsze parametry wdmuchiwania na dłuższych odcinkach zalecane jest Strona 10 z 18

11 zastosowanie warstwy poślizgowej w wersji antyelektrostatycznej, przystosowanej do współpracy z lubrykantami przeznaczonymi do wdmuchiwania mikrokabli. Mikrorurki musza być wykonywane z granulatów pierwotnych i charakteryzować się odpowiednimi parametrami geometrycznymi i mechanicznymi. Ważniejsze wymagania dla mikorury przedstawiono w poniższej tabeli. Charakterystyka Jedn. Wielkość nominalna Owalność % 5 5 Tolerancja lub wymaganie Norma Wytrzymałość na ściskanie N 300 PN EN Minimalny promień gięcia Mm Klasyfikacja ciśnieniowa Bar 12 Wytrzymałość na ciśnienie hydrauliczne MPa 19 20MPa / 20 0 C 6,3MPa / 20 0 C 4,6MPa / 80 0 C 4,0MPa / 80 0 C PE80 24/20 0 C Współczynnik tarcia Maks. naciąg instalacyjny N h 24h 165h 1000h ISO TR9080 PN EN 921 PN EN 921 Wydłużenie przy zerwaniu % ISO 527 pkt Wymagania dodatkowe dla mikrorurek wzmacnianych Mikrorurki wzmocnione używane do bezpośredniego układania pojedynczych mikrorurek w kanalizacji pierwotnej lub bezpośrednio w ziemi powinny spełniać dodatkowe wymagania: - Należy stosować mikrorurki o zwiększonej grubości ścianek i klasie odporności na ściskanie wyższej niż 1000N. Średnice zewnętrzne i wewnętrzne mikrorurek wzmacnianych powinny zapewniać zgodność z typoszeregiem mikrorurek standardowych oraz powinny umożliwiać wykorzystanie typowych złączek redukcyjnych mikrorurek. Zalecaną mikrorurką do zabudowy ciągów z mikrokablami min 72 włókien jest mikrorurka o średnicy 12/8mm, dla budowy ciągów z mikrokablami do 144 włókien zalecana jest mikrorurka o średnicy 14/10 mm z wewnętrzną warstwą rowkowaną, z koekstrudowaną, stałą warstwą poślizgową. Mikrorurki tego typu powinny spełniać parametry minimalne jak w poniższej tabelce. Strona 11 z 18

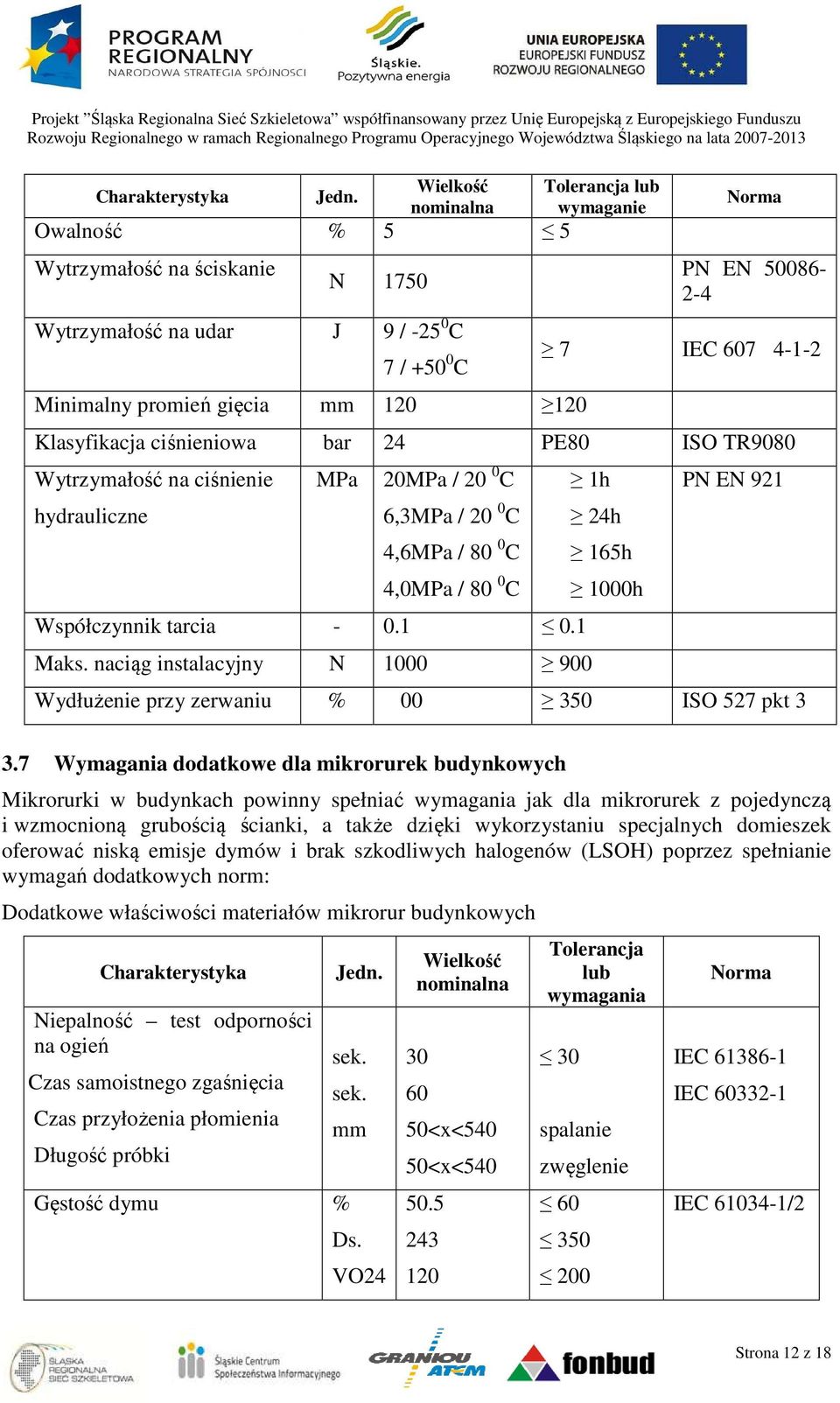

12 Charakterystyka Jedn. Wielkość nominalna Owalność % 5 5 Wytrzymałość na ściskanie N 1750 Wytrzymałość na udar J 9 / C 7 / C Minimalny promień gięcia mm Tolerancja lub wymaganie Norma PN EN IEC Klasyfikacja ciśnieniowa bar 24 PE80 ISO TR9080 Wytrzymałość na ciśnienie hydrauliczne MPa 20MPa / 20 0 C 6,3MPa / 20 0 C 4,6MPa / 80 0 C 4,0MPa / 80 0 C Współczynnik tarcia Maks. naciąg instalacyjny N h 24h 165h 1000h PN EN 921 Wydłużenie przy zerwaniu % ISO 527 pkt Wymagania dodatkowe dla mikrorurek budynkowych Mikrorurki w budynkach powinny spełniać wymagania jak dla mikrorurek z pojedynczą i wzmocnioną grubością ścianki, a także dzięki wykorzystaniu specjalnych domieszek oferować niską emisje dymów i brak szkodliwych halogenów (LSOH) poprzez spełnianie wymagań dodatkowych norm: Dodatkowe właściwości materiałów mikrorur budynkowych Charakterystyka Niepalność test odporności na ogień Czas samoistnego zgaśnięcia Czas przyłożenia płomienia Długość próbki Jedn. sek. sek. mm Gęstość dymu % Ds. VO24 Wielkość nominalna <x<540 50<x< Tolerancja lub wymagania 30 spalanie zwęglenie Norma IEC IEC IEC /2 Strona 12 z 18

13 Odczyn gazów spalania ph %Hci IEC IEC Wydłużenie przy zerwaniu % ISO 527 pkt Elementy i akcesoria połączeniowe mikrorurek wymagania ogólne Wszystkie elementy połączeniowe powinny być dopasowane średnicami do łączonych elementów oraz oferować zgodność z typoszeregiem rur prefabrykowanych a także odporność mechaniczną i pneumatyczną adekwatną do sposoby użytkowania i eksploatacji. Oprócz osłony mechanicznej zadaniem elementów złącznych jest także zapewnienie wodoszczelności i wnikania zanieczyszczeń do toru kablowego (na poziomie mikrorurek), a w wybranych miejscach (np. w elementach doziemnych) także do obudów liniowych w celu ułatwienia późniejszego montażu lub rekonfiguracji połączeń. 3.9 Wymagania dla złączek i zatyczek mikrorurek Połączenia mikrorurek za pomocą wodoszczelnych, rozłącznych złączek mikrorurek prostych i redukcyjnych, końce niewykorzystanych mikrorurek należy zaślepiać rozłącznymi zatyczkami dobranych średnicami do średnicy mikrorurki oraz pod kątem zastosowania. Elementy te powinny być wykonane z trwale formowanych tworzyw sztucznych z mechanizmem zatrzaskowym mikrorurki w postaci pojedynczego, metalowego pierścienia kotwiącego dostosowanego do współpracy z mikrorurkami wykonanymi z polietylenu wysokiej gęstości. Z uwagi na niską siłę trzymania nie dopuszcza się zastosowania złączek z pierścieniami do mikorurek wykonanych z polietylenu średniej lub niskiej gęstości. W złączkach rozłącznych mechanizm ten po zwolnieniu blokady musi zapewniać możliwość beznarzędziowego oswobodzenia mikrorurki bez jej uszkodzenia. Działanie mechanizmu musi gwarantować możliwość wielokrotnego kotwienia mikrorurki w złączu. W przypadku połączeń z mikrorurkami doziemnymi realizowanymi w obudowach liniowych i studniach kablowych należy wykorzystywać złączki proste i redukcyjne wzmacniane nierozłączne wyposażone w podwójny, metalowy pierścień kotwiący. W przypadku połączeń pojedynczych mikrorurek doziemnych realizowanych bezpośrednio w gruncie dopuszcza się łączenie mikrorur za pomocą specjalizowanych złączek prostych doziemnych także wyposażonych w podwójny, metalowy pierścień kotwiący o bardzo dużej sile trzymania bez możliwości rozłączenia połączenia bez zniszczenia mikrorurki. Wszystkie złączki, zakończenia, złączki uszczelniające i inne elementy służące do wykonywania połączeń mikrorur powinny zapewniać wytrzymałość pneumatyczną większą niż 12 bar oraz wodoszczelność lub wodoszczelność i gazoszczelność (w specjalnych wykonaniach). Złączki i zatyczki do mikrorur powinny spełniać następujące parametry: - Wytrzymałość na ciśnienie - 12bar powyżej 2h; - Wytrzymałość na udar przy temp.- 20st.C - powyżej 1J; Strona 13 z 18

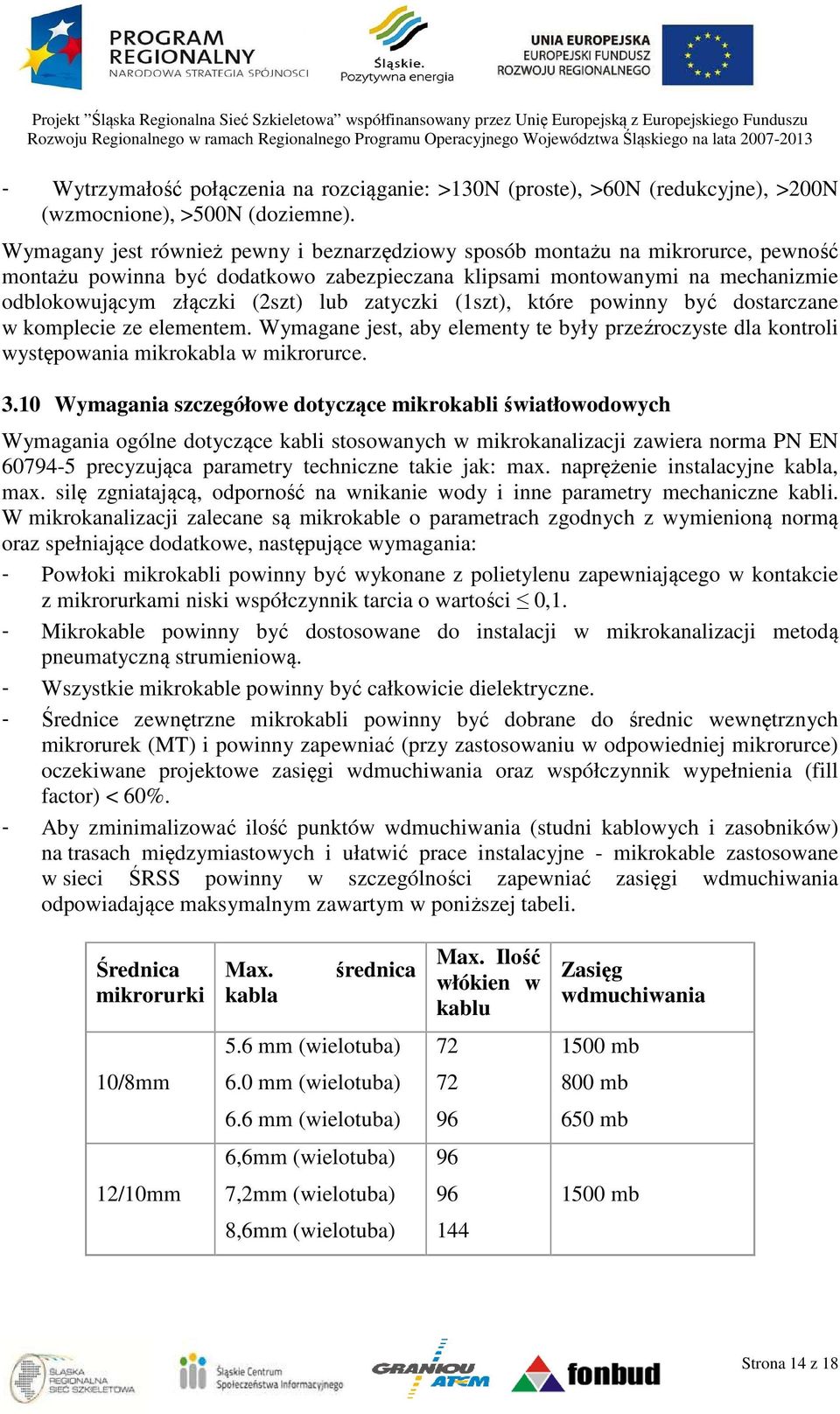

14 - Wytrzymałość połączenia na rozciąganie: >130N (proste), >60N (redukcyjne), >200N (wzmocnione), >500N (doziemne). Wymagany jest również pewny i beznarzędziowy sposób montażu na mikrorurce, pewność montażu powinna być dodatkowo zabezpieczana klipsami montowanymi na mechanizmie odblokowującym złączki (2szt) lub zatyczki (1szt), które powinny być dostarczane w komplecie ze elementem. Wymagane jest, aby elementy te były przeźroczyste dla kontroli występowania mikrokabla w mikrorurce Wymagania szczegółowe dotyczące mikrokabli światłowodowych Wymagania ogólne dotyczące kabli stosowanych w mikrokanalizacji zawiera norma PN EN precyzująca parametry techniczne takie jak: max. naprężenie instalacyjne kabla, max. silę zgniatającą, odporność na wnikanie wody i inne parametry mechaniczne kabli. W mikrokanalizacji zalecane są mikrokable o parametrach zgodnych z wymienioną normą oraz spełniające dodatkowe, następujące wymagania: - Powłoki mikrokabli powinny być wykonane z polietylenu zapewniającego w kontakcie z mikrorurkami niski współczynnik tarcia o wartości 0,1. - Mikrokable powinny być dostosowane do instalacji w mikrokanalizacji metodą pneumatyczną strumieniową. - Wszystkie mikrokable powinny być całkowicie dielektryczne. - Średnice zewnętrzne mikrokabli powinny być dobrane do średnic wewnętrznych mikrorurek (MT) i powinny zapewniać (przy zastosowaniu w odpowiedniej mikrorurce) oczekiwane projektowe zasięgi wdmuchiwania oraz współczynnik wypełnienia (fill factor) < 60%. - Aby zminimalizować ilość punktów wdmuchiwania (studni kablowych i zasobników) na trasach międzymiastowych i ułatwić prace instalacyjne - mikrokable zastosowane w sieci ŚRSS powinny w szczególności zapewniać zasięgi wdmuchiwania odpowiadające maksymalnym zawartym w poniższej tabeli. Średnica mikrorurki Max. kabla średnica Max. Ilość włókien w kablu Zasięg wdmuchiwania 5.6 mm (wielotuba) mb 10/8mm 6.0 mm (wielotuba) mb 6.6 mm (wielotuba) mb 6,6mm (wielotuba) 96 12/10mm 7,2mm (wielotuba) mb 8,6mm (wielotuba) 144 Strona 14 z 18

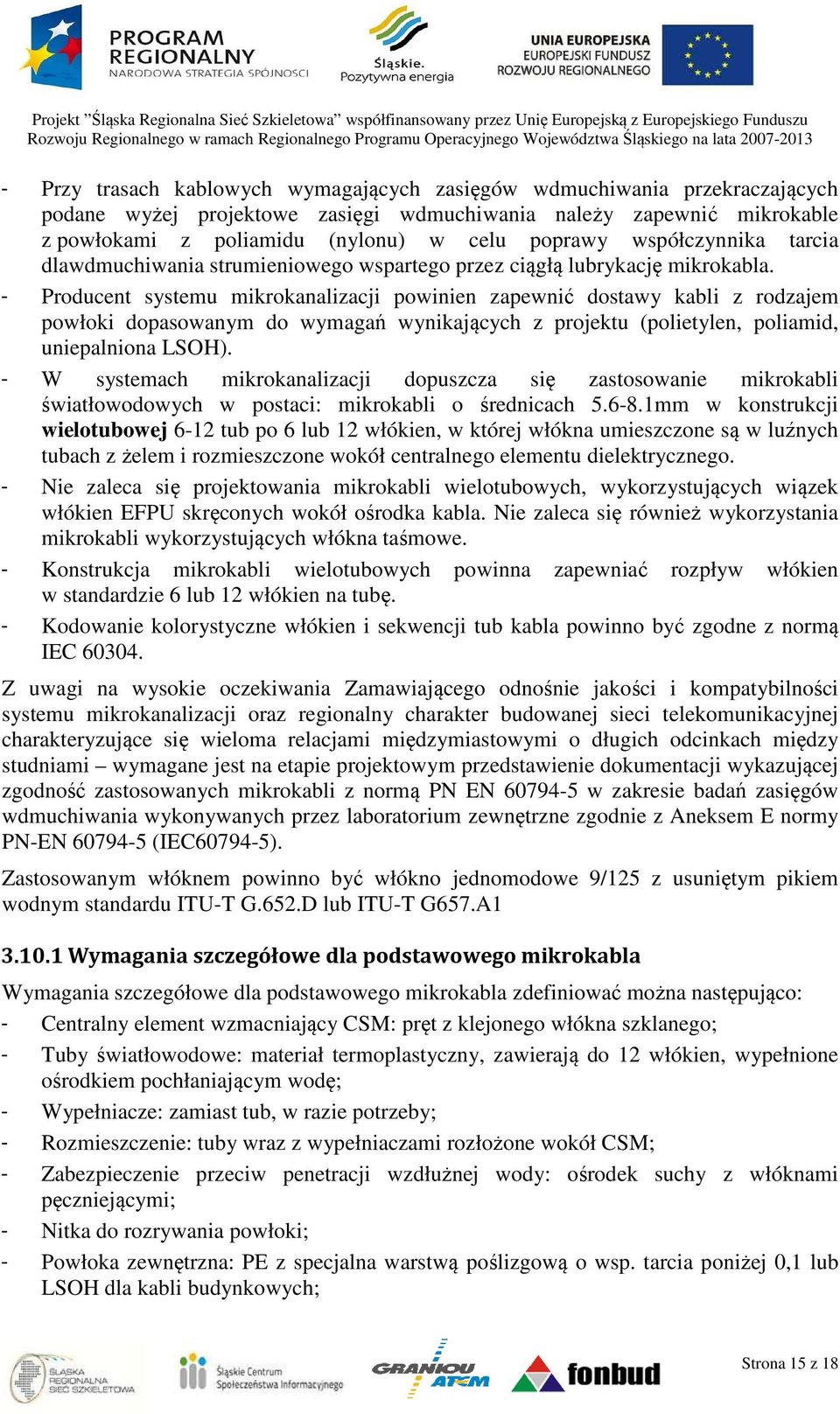

15 - Przy trasach kablowych wymagających zasięgów wdmuchiwania przekraczających podane wyżej projektowe zasięgi wdmuchiwania należy zapewnić mikrokable z powłokami z poliamidu (nylonu) w celu poprawy współczynnika tarcia dlawdmuchiwania strumieniowego wspartego przez ciągłą lubrykację mikrokabla. - Producent systemu mikrokanalizacji powinien zapewnić dostawy kabli z rodzajem powłoki dopasowanym do wymagań wynikających z projektu (polietylen, poliamid, uniepalniona LSOH). - W systemach mikrokanalizacji dopuszcza się zastosowanie mikrokabli światłowodowych w postaci: mikrokabli o średnicach mm w konstrukcji wielotubowej 6-12 tub po 6 lub 12 włókien, w której włókna umieszczone są w luźnych tubach z żelem i rozmieszczone wokół centralnego elementu dielektrycznego. - Nie zaleca się projektowania mikrokabli wielotubowych, wykorzystujących wiązek włókien EFPU skręconych wokół ośrodka kabla. Nie zaleca się również wykorzystania mikrokabli wykorzystujących włókna taśmowe. - Konstrukcja mikrokabli wielotubowych powinna zapewniać rozpływ włókien w standardzie 6 lub 12 włókien na tubę. - Kodowanie kolorystyczne włókien i sekwencji tub kabla powinno być zgodne z normą IEC Z uwagi na wysokie oczekiwania Zamawiającego odnośnie jakości i kompatybilności systemu mikrokanalizacji oraz regionalny charakter budowanej sieci telekomunikacyjnej charakteryzujące się wieloma relacjami międzymiastowymi o długich odcinkach między studniami wymagane jest na etapie projektowym przedstawienie dokumentacji wykazującej zgodność zastosowanych mikrokabli z normą PN EN w zakresie badań zasięgów wdmuchiwania wykonywanych przez laboratorium zewnętrzne zgodnie z Aneksem E normy PN-EN (IEC ). Zastosowanym włóknem powinno być włókno jednomodowe 9/125 z usuniętym pikiem wodnym standardu ITU-T G.652.D lub ITU-T G657.A Wymagania szczegółowe dla podstawowego mikrokabla Wymagania szczegółowe dla podstawowego mikrokabla zdefiniować można następująco: - Centralny element wzmacniający CSM: pręt z klejonego włókna szklanego; - Tuby światłowodowe: materiał termoplastyczny, zawierają do 12 włókien, wypełnione ośrodkiem pochłaniającym wodę; - Wypełniacze: zamiast tub, w razie potrzeby; - Rozmieszczenie: tuby wraz z wypełniaczami rozłożone wokół CSM; - Zabezpieczenie przeciw penetracji wzdłużnej wody: ośrodek suchy z włóknami pęczniejącymi; - Nitka do rozrywania powłoki; - Powłoka zewnętrzna: PE z specjalna warstwą poślizgową o wsp. tarcia poniżej 0,1 lub LSOH dla kabli budynkowych; Strona 15 z 18

16 - Średnica min. 5.6mm; - Konstrukcja: wielotuba maks. 6 tub po maks. 12 włókien. Pozostałe wymagania: - Powłoki zewnętrzne mikrokabla powinny być wykonane z czarnego PE o współczynniku tarcia < Wymagany zasięg projektowy wdmuchiwania mikrokabla powinien wynosić minimum 1500m, co powinno zostać udokumentowane raportem z badań na zgodność z Aneksem E normy PN-EN : 2007 Kable światłowodowe - Część 5: Kable światłowodowe - Specyfikacja grupowa mikrokanalizacji kablowej dla instalacji metodą wdmuchiwania. - Mikrokable stosowane dla tras kablowych wymagających zasięgów wdmuchiwania przekraczających podane wyżej projektowe zasięgi wdmuchiwania powinny być dostarczone z powłokami z poliamidu (nylonu) w celu poprawy współczynnika tarcia. - Maksymalny dopuszczalny promień gięcia kabla podczas instalacji ma wynosić 120mm (20 x średnica zewnętrzna kabla), a w trakcie eksploatacji może wynosić maksymalnie 90mm (15 x średnica zewnętrzna). - Minimalny naciąg instalacyjny (wg IEC E1) ma wynosić 750N, a wytrzymałość na obciążenia w trakcie eksploatacji czyli naciąg statyczny (wg IEC E1) ma wynosić 500N. - Wytrzymałość mechaniczna na zgniatanie (wg IEC E3) min.700n na odcinku 100mm. - Oczekiwany zakres temperaturowy podczas: - instalacji mikrokabla -10oC do +60oC; - eksploatacji od -40oC do +70oC; - przechowywania i transportu od -40oC do +70oC; - Kodowanie barwne tub kabla i powłoki lakierniczej włókien w tubie powinien być zgodny z normą IEC 60304, tj. w szczególności kolejność tub i włókien powinna być następująca: Red Green Blue White Violet Orange Grey Yello w Brown Pink Black Agua - Na mikrokablu przeznaczonym do sieci oprócz normalnych identyfikatorów i znaczników długości musi znajdować się nazwa właściciela lub inna - według wskazań Zamawiającego. - Mikrokabel powinien być dostosowany do wdmuchiwania metodą strumieniową z zastosowaniem środków poślizgowych lub bez. W uzasadnionych przypadkach, powodowanych koniecznością zapewnienia większej niż 72 liczby włókien istnieje możliwość zaprojektowania kabla wielotubowego o liczbie włókien Strona 16 z 18

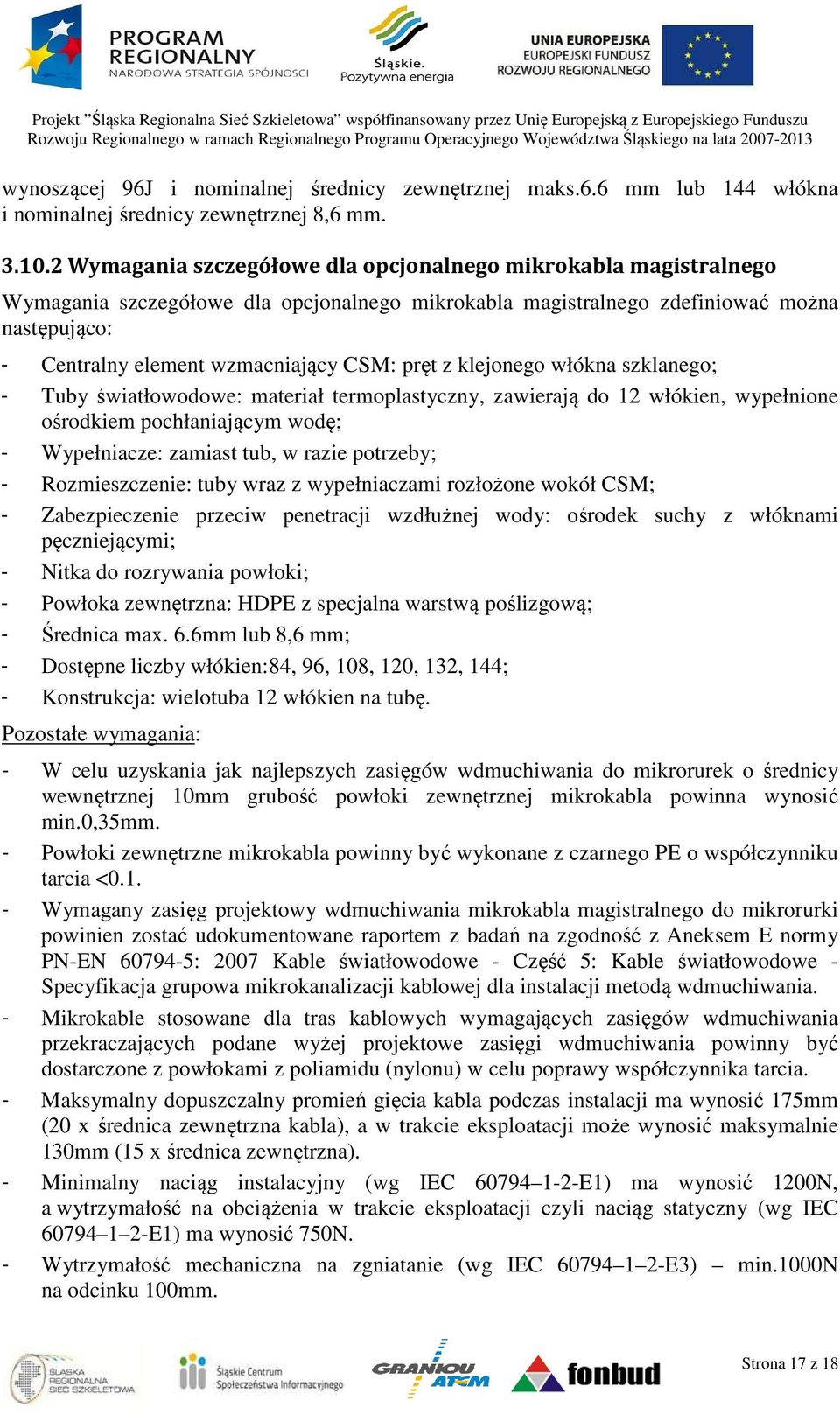

17 wynoszącej 96J i nominalnej średnicy zewnętrznej maks.6.6 mm lub 144 włókna i nominalnej średnicy zewnętrznej 8,6 mm Wymagania szczegółowe dla opcjonalnego mikrokabla magistralnego Wymagania szczegółowe dla opcjonalnego mikrokabla magistralnego zdefiniować można następująco: - Centralny element wzmacniający CSM: pręt z klejonego włókna szklanego; - Tuby światłowodowe: materiał termoplastyczny, zawierają do 12 włókien, wypełnione ośrodkiem pochłaniającym wodę; - Wypełniacze: zamiast tub, w razie potrzeby; - Rozmieszczenie: tuby wraz z wypełniaczami rozłożone wokół CSM; - Zabezpieczenie przeciw penetracji wzdłużnej wody: ośrodek suchy z włóknami pęczniejącymi; - Nitka do rozrywania powłoki; - Powłoka zewnętrzna: HDPE z specjalna warstwą poślizgową; - Średnica max. 6.6mm lub 8,6 mm; - Dostępne liczby włókien:84, 96, 108, 120, 132, 144; - Konstrukcja: wielotuba 12 włókien na tubę. Pozostałe wymagania: - W celu uzyskania jak najlepszych zasięgów wdmuchiwania do mikrorurek o średnicy wewnętrznej 10mm grubość powłoki zewnętrznej mikrokabla powinna wynosić min.0,35mm. - Powłoki zewnętrzne mikrokabla powinny być wykonane z czarnego PE o współczynniku tarcia < Wymagany zasięg projektowy wdmuchiwania mikrokabla magistralnego do mikrorurki powinien zostać udokumentowane raportem z badań na zgodność z Aneksem E normy PN-EN : 2007 Kable światłowodowe - Część 5: Kable światłowodowe - Specyfikacja grupowa mikrokanalizacji kablowej dla instalacji metodą wdmuchiwania. - Mikrokable stosowane dla tras kablowych wymagających zasięgów wdmuchiwania przekraczających podane wyżej projektowe zasięgi wdmuchiwania powinny być dostarczone z powłokami z poliamidu (nylonu) w celu poprawy współczynnika tarcia. - Maksymalny dopuszczalny promień gięcia kabla podczas instalacji ma wynosić 175mm (20 x średnica zewnętrzna kabla), a w trakcie eksploatacji może wynosić maksymalnie 130mm (15 x średnica zewnętrzna). - Minimalny naciąg instalacyjny (wg IEC E1) ma wynosić 1200N, a wytrzymałość na obciążenia w trakcie eksploatacji czyli naciąg statyczny (wg IEC E1) ma wynosić 750N. - Wytrzymałość mechaniczna na zgniatanie (wg IEC E3) min.1000n na odcinku 100mm. Strona 17 z 18

18 - Oczekiwany zakres temperaturowy podczas: o instalacji mikrokabla -10oC do +60oC; o eksploatacji od -40oC do +70oC; o przechowywania i transportu od -40oC do +70oC; - Parametry włókien światłowodowych powinny być nie gorsze niż przedstawione w pkt Kodowanie barwne tub kabla i powłoki lakierniczej włókien w tubie powinien być zgodny z normą IEC 60304, tj. w szczególności kolejność tub i włókien powinna być następująca: Red Green Blue White Violet Orange Grey Yello w Brown Pink Black Agua - Na mikrokablu oprócz normalnych identyfikatorów i znaczników długości musi znajdować się nazwa właściciela lub inny według wskazań Zamawiającego. - Mikrokabel powinien być dostosowany do wdmuchiwania metodą strumieniową z zastosowaniem środków poślizgowych lub bez Połączenie mikrokabli z kablami tradycyjnymi Połączenie mikrokabli z kablami tradycyjnymi w mufie w studni lub zasobniku złączowym łączących dwa rodzaje rurociągu. Konstrukcja kabli musi zapewnić kompatybilność parametrów włókien dla kabli standardowych i mikrokabli oraz zapewnić kompatybilność oznaczeń barwnych na całej trasie kablowej. Strona 18 z 18
