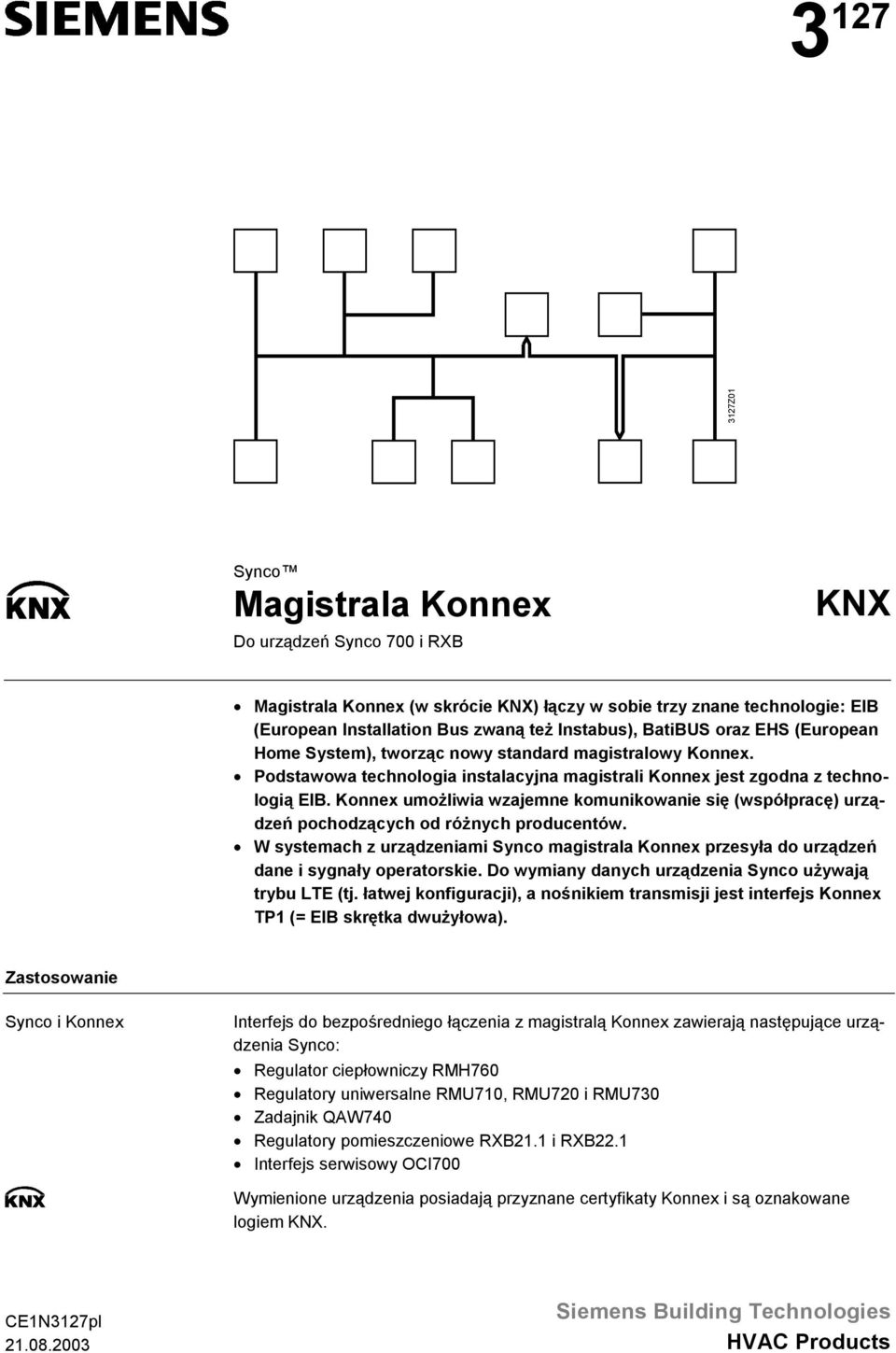

1 7 7Z0 Synco Magistrala Konnex Do urządzeń Synco 700 i RXB KNX Magistrala Konnex (w skrócie KNX) łączy w sobie trzy znane technologie: EIB (European Installation Bus zwaną też Instabus), BatiBUS oraz EHS (European Home System), tworząc nowy standard magistralowy Konnex. Podstawowa technologia instalacyjna magistrali Konnex jest zgodna z technologią EIB. Konnex umożliwia wzajemne komunikowanie się (współpracę) urządzeń pochodzących od różnych producentów. W systemach z urządzeniami Synco magistrala Konnex przesyła do urządzeń dane i sygnały operatorskie. Do wymiany danych urządzenia Synco używają trybu LTE (tj. łatwej konfiguracji), a nośnikiem transmisji jest interfejs Konnex TP (= EIB skrętka dwużyłowa). Zastosowanie Synco i Konnex Interfejs do bezpośredniego łączenia z magistralą Konnex zawierają następujące urządzenia Synco: Regulator ciepłowniczy RMH760 Regulatory uniwersalne RMU70, RMU70 i RMU70 Zadajnik QAW740 Regulatory pomieszczeniowe RXB. i RXB. Interfejs serwisowy OCI700 Wymienione urządzenia posiadają przyznane certyfikaty Konnex i są oznakowane logiem KNX. CEN7pl Siemens Building Technologies HVAC Products

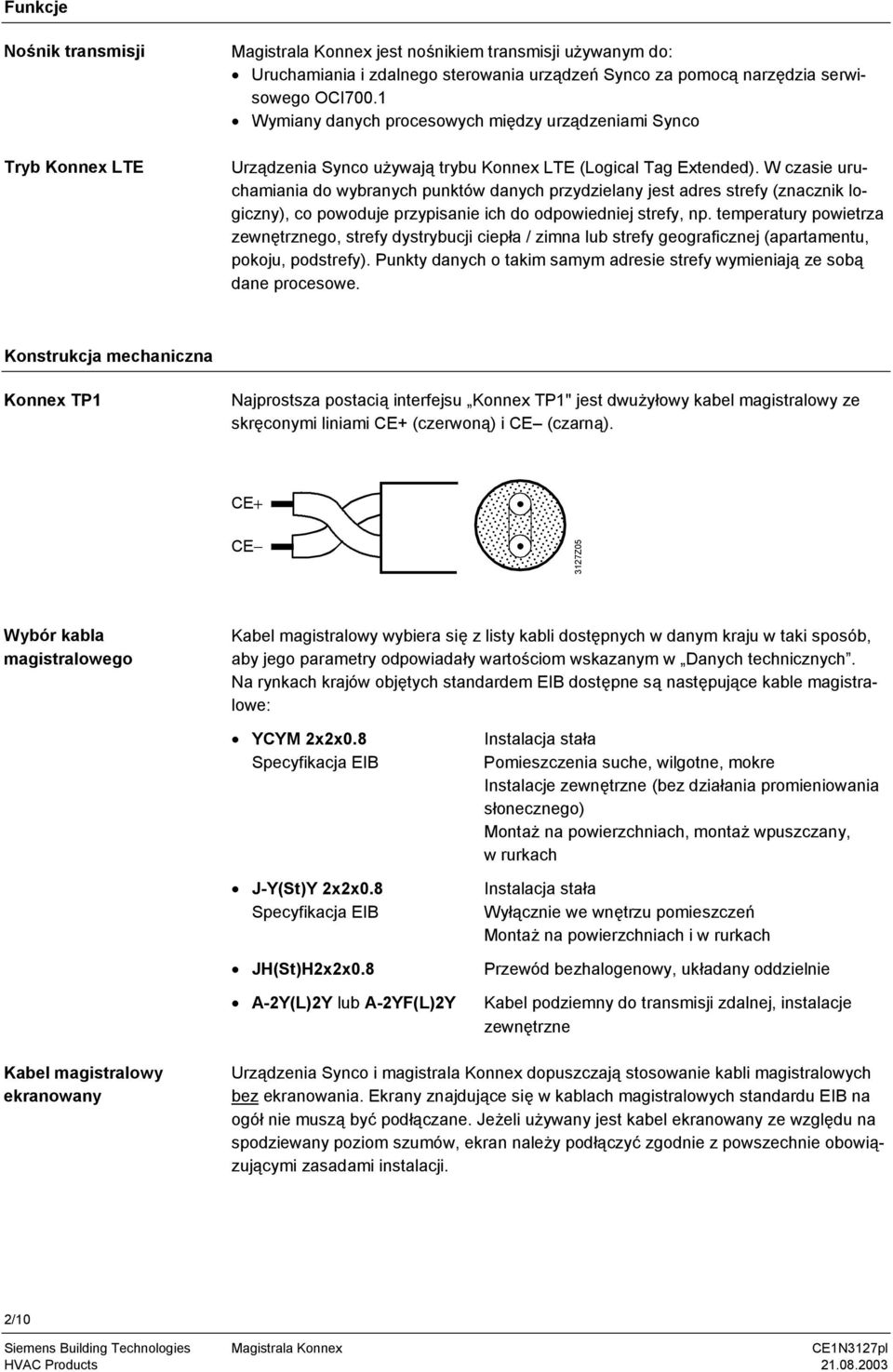

2 Funkcje Nośnik transmisji Tryb Konnex LTE Magistrala Konnex jest nośnikiem transmisji używanym do: Uruchamiania i zdalnego sterowania urządzeń Synco za pomocą narzędzia serwisowego OCI700. Wymiany danych procesowych między urządzeniami Synco Urządzenia Synco używają trybu Konnex LTE (Logical Tag Extended). W czasie uruchamiania do wybranych punktów danych przydzielany jest adres strefy (znacznik logiczny), co powoduje przypisanie ich do odpowiedniej strefy, np. temperatury powietrza zewnętrznego, strefy dystrybucji ciepła / zimna lub strefy geograficznej (apartamentu, pokoju, podstrefy). Punkty danych o takim samym adresie strefy wymieniają ze sobą dane procesowe. Konstrukcja mechaniczna Konnex TP Najprostsza postacią interfejsu Konnex TP" jest dwużyłowy kabel magistralowy ze skręconymi liniami CE+ (czerwoną) i CE (czarną). CE+ CE 7Z05 Wybór kabla magistralowego Kabel magistralowy wybiera się z listy kabli dostępnych w danym kraju w taki sposób, aby jego parametry odpowiadały wartościom wskazanym w Danych technicznych. Na rynkach krajów objętych standardem EIB dostępne są następujące kable magistralowe: YCYM xx0.8 Specyfikacja EIB J-Y(St)Y xx0.8 Specyfikacja EIB JH(St)Hxx0.8 A-Y(L)Y lub A-YF(L)Y Instalacja stała Pomieszczenia suche, wilgotne, mokre Instalacje zewnętrzne (bez działania promieniowania słonecznego) Montaż na powierzchniach, montaż wpuszczany, w rurkach Instalacja stała Wyłącznie we wnętrzu pomieszczeń Montaż na powierzchniach i w rurkach Przewód bezhalogenowy, układany oddzielnie Kabel podziemny do transmisji zdalnej, instalacje zewnętrzne Kabel magistralowy ekranowany Urządzenia Synco i magistrala Konnex dopuszczają stosowanie kabli magistralowych bez ekranowania. Ekrany znajdujące się w kablach magistralowych standardu EIB na ogół nie muszą być podłączane. Jeżeli używany jest kabel ekranowany ze względu na spodziewany poziom szumów, ekran należy podłączyć zgodnie z powszechnie obowiązującymi zasadami instalacji. /0 Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products.08.00

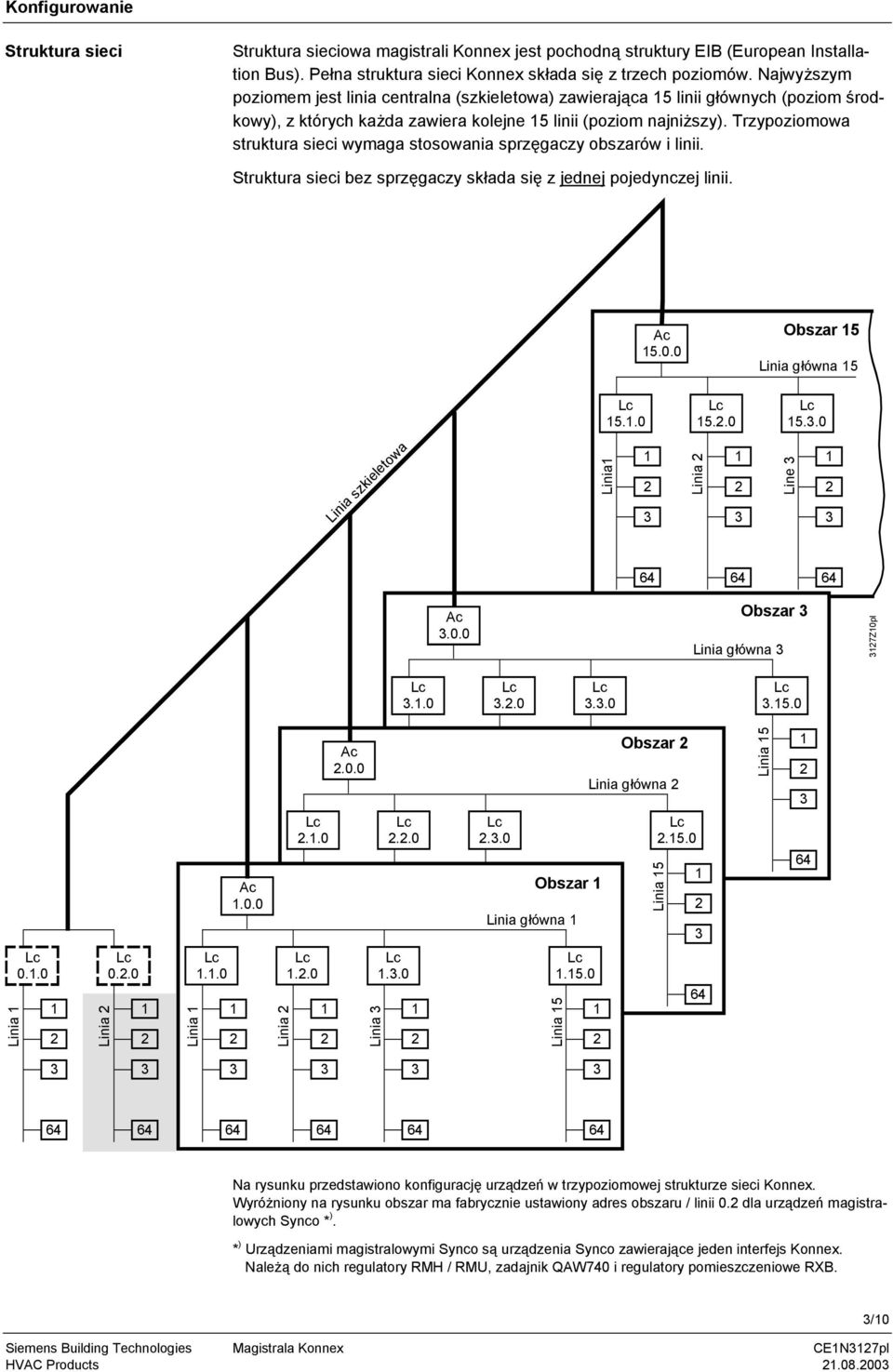

3 Konfigurowanie Struktura sieci Struktura sieciowa magistrali Konnex jest pochodną struktury EIB (European Installation Bus). Pełna struktura sieci Konnex składa się z trzech poziomów. Najwyższym poziomem jest linia centralna (szkieletowa) zawierająca 5 linii głównych (poziom środkowy), z których każda zawiera kolejne 5 linii (poziom najniższy). Trzypoziomowa struktura sieci wymaga stosowania sprzęgaczy obszarów i linii. Struktura sieci bez sprzęgaczy składa się z jednej pojedynczej linii Ac Obszar 5 Linia główna Linia szkieletowa Linia Linia Line Ac.0.0 Obszar Linia główna 7Z0pl Ac.0.0 Linie..0 Ac.0.0 Linie Linie..0 Linie Linie..0 Linie Obszar Linia główna Obszar Linia główna.5.0 Linia 5 Linia 5 Linia 0..0 Linia 0..0 Linia Linia..0 Linia.5.0 Linia 5 Na rysunku przedstawiono konfigurację urządzeń w trzypoziomowej strukturze sieci Konnex. Wyróżniony na rysunku obszar ma fabrycznie ustawiony adres obszaru / linii 0. dla urządzeń magistralowych Synco * ). * ) Urządzeniami magistralowymi Synco są urządzenia Synco zawierające jeden interfejs Konnex. Należą do nich regulatory RMH / RMU, zadajnik QAW740 i regulatory pomieszczeniowe RXB. Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products /0

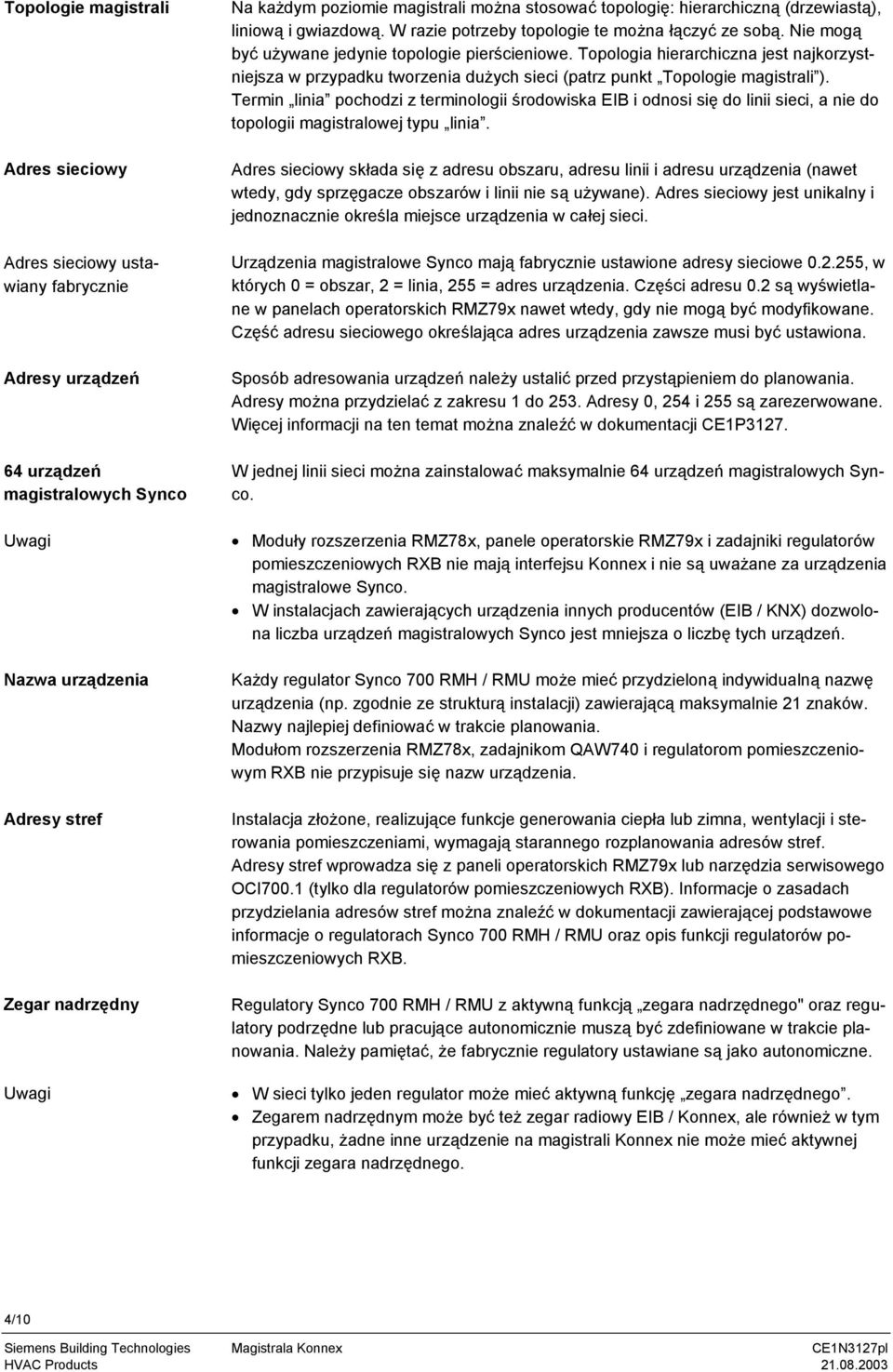

4 Topologie magistrali Adres sieciowy Adres sieciowy ustawiany fabrycznie Adresy urządzeń urządzeń magistralowych Synco Uwagi Nazwa urządzenia Adresy stref Zegar nadrzędny Uwagi Na każdym poziomie magistrali można stosować topologię: hierarchiczną (drzewiastą), liniową i gwiazdową. W razie potrzeby topologie te można łączyć ze sobą. Nie mogą być używane jedynie topologie pierścieniowe. Topologia hierarchiczna jest najkorzystniejsza w przypadku tworzenia dużych sieci (patrz punkt Topologie magistrali ). Termin linia pochodzi z terminologii środowiska EIB i odnosi się do linii sieci, a nie do topologii magistralowej typu linia. Adres sieciowy składa się z adresu obszaru, adresu linii i adresu urządzenia (nawet wtedy, gdy sprzęgacze obszarów i linii nie są używane). Adres sieciowy jest unikalny i jednoznacznie określa miejsce urządzenia w całej sieci. Urządzenia magistralowe Synco mają fabrycznie ustawione adresy sieciowe 0..55, w których 0 = obszar, = linia, 55 = adres urządzenia. Części adresu 0. są wyświetlane w panelach operatorskich RMZ79x nawet wtedy, gdy nie mogą być modyfikowane. Część adresu sieciowego określająca adres urządzenia zawsze musi być ustawiona. Sposób adresowania urządzeń należy ustalić przed przystąpieniem do planowania. Adresy można przydzielać z zakresu do 5. Adresy 0, 54 i 55 są zarezerwowane. Więcej informacji na ten temat można znaleźć w dokumentacji CEP7. W jednej linii sieci można zainstalować maksymalnie urządzeń magistralowych Synco. Moduły rozszerzenia RMZ78x, panele operatorskie RMZ79x i zadajniki regulatorów pomieszczeniowych RXB nie mają interfejsu Konnex i nie są uważane za urządzenia magistralowe Synco. W instalacjach zawierających urządzenia innych producentów (EIB / KNX) dozwolona liczba urządzeń magistralowych Synco jest mniejsza o liczbę tych urządzeń. Każdy regulator Synco 700 RMH / RMU może mieć przydzieloną indywidualną nazwę urządzenia (np. zgodnie ze strukturą instalacji) zawierającą maksymalnie znaków. Nazwy najlepiej definiować w trakcie planowania. Modułom rozszerzenia RMZ78x, zadajnikom QAW740 i regulatorom pomieszczeniowym RXB nie przypisuje się nazw urządzenia. Instalacja złożone, realizujące funkcje generowania ciepła lub zimna, wentylacji i sterowania pomieszczeniami, wymagają starannego rozplanowania adresów stref. Adresy stref wprowadza się z paneli operatorskich RMZ79x lub narzędzia serwisowego OCI700. (tylko dla regulatorów pomieszczeniowych RXB). Informacje o zasadach przydzielania adresów stref można znaleźć w dokumentacji zawierającej podstawowe informacje o regulatorach Synco 700 RMH / RMU oraz opis funkcji regulatorów pomieszczeniowych RXB. Regulatory Synco 700 RMH / RMU z aktywną funkcją zegara nadrzędnego" oraz regulatory podrzędne lub pracujące autonomicznie muszą być zdefiniowane w trakcie planowania. Należy pamiętać, że fabrycznie regulatory ustawiane są jako autonomiczne. W sieci tylko jeden regulator może mieć aktywną funkcję zegara nadrzędnego. Zegarem nadrzędnym może być też zegar radiowy EIB / Konnex, ale również w tym przypadku, żadne inne urządzenie na magistrali Konnex nie może mieć aktywnej funkcji zegara nadrzędnego. 4/0 Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products.08.00

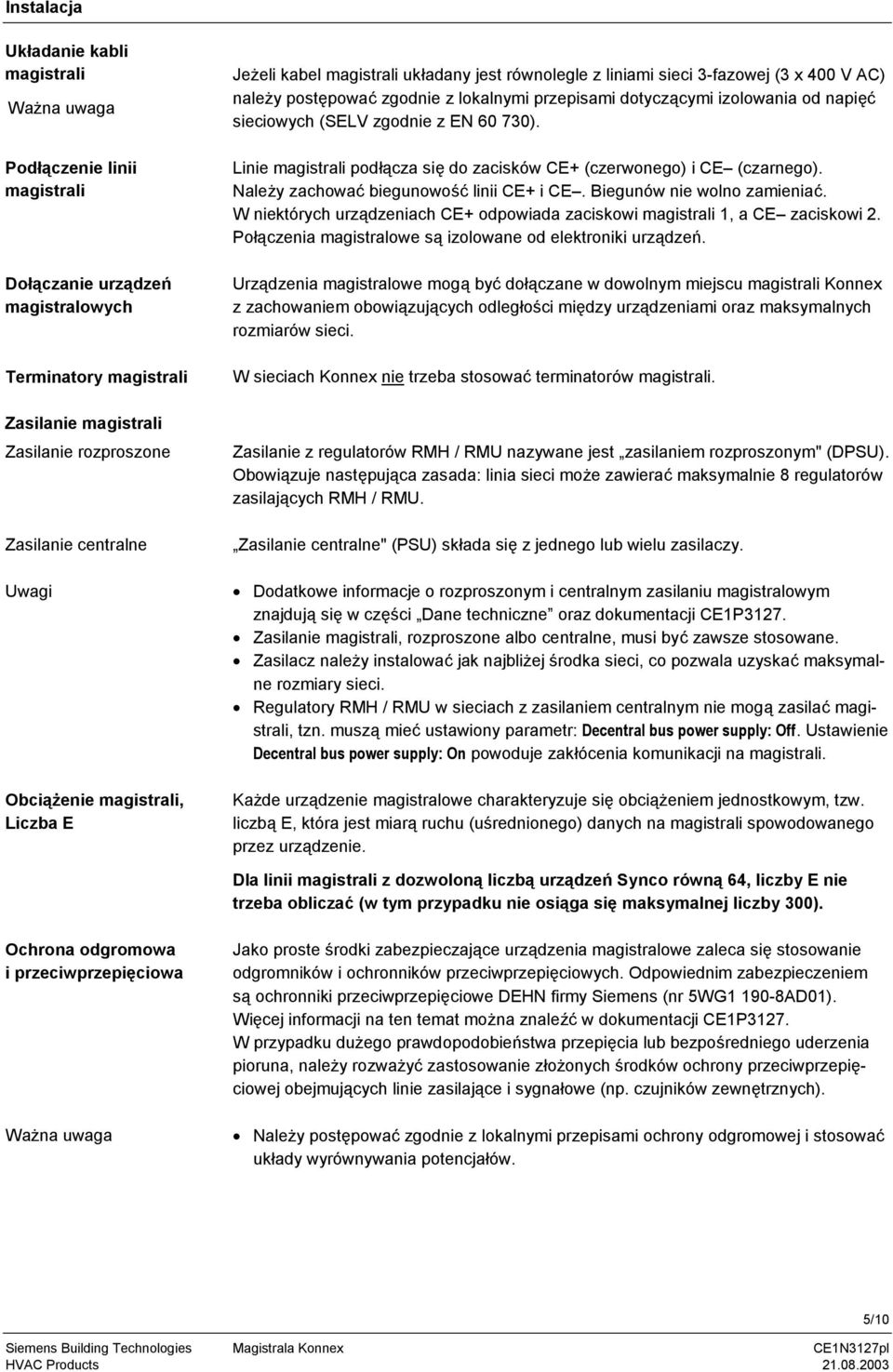

5 Instalacja Układanie kabli magistrali Ważna uwaga Podłączenie linii magistrali Dołączanie urządzeń magistralowych Terminatory magistrali Zasilanie magistrali Zasilanie rozproszone Zasilanie centralne Uwagi Obciążenie magistrali, Liczba E Jeżeli kabel magistrali układany jest równolegle z liniami sieci -fazowej ( x 400 V AC) należy postępować zgodnie z lokalnymi przepisami dotyczącymi izolowania od napięć sieciowych (SELV zgodnie z EN 60 70). Linie magistrali podłącza się do zacisków CE+ (czerwonego) i CE (czarnego). Należy zachować biegunowość linii CE+ i CE. Biegunów nie wolno zamieniać. W niektórych urządzeniach CE+ odpowiada zaciskowi magistrali, a CE zaciskowi. Połączenia magistralowe są izolowane od elektroniki urządzeń. Urządzenia magistralowe mogą być dołączane w dowolnym miejscu magistrali Konnex z zachowaniem obowiązujących odległości między urządzeniami oraz maksymalnych rozmiarów sieci. W sieciach Konnex nie trzeba stosować terminatorów magistrali. Zasilanie z regulatorów RMH / RMU nazywane jest zasilaniem rozproszonym" (DPSU). Obowiązuje następująca zasada: linia sieci może zawierać maksymalnie 8 regulatorów zasilających RMH / RMU. Zasilanie centralne" (PSU) składa się z jednego lub wielu zasilaczy. Dodatkowe informacje o rozproszonym i centralnym zasilaniu magistralowym znajdują się w części Dane techniczne oraz dokumentacji CEP7. Zasilanie magistrali, rozproszone albo centralne, musi być zawsze stosowane. Zasilacz należy instalować jak najbliżej środka sieci, co pozwala uzyskać maksymalne rozmiary sieci. Regulatory RMH / RMU w sieciach z zasilaniem centralnym nie mogą zasilać magistrali, tzn. muszą mieć ustawiony parametr: Decentral bus power supply: Off. Ustawienie Decentral bus power supply: On powoduje zakłócenia komunikacji na magistrali. Każde urządzenie magistralowe charakteryzuje się obciążeniem jednostkowym, tzw. liczbą E, która jest miarą ruchu (uśrednionego) danych na magistrali spowodowanego przez urządzenie. Dla linii magistrali z dozwoloną liczbą urządzeń Synco równą, liczby E nie trzeba obliczać (w tym przypadku nie osiąga się maksymalnej liczby 00). Ochrona odgromowa i przeciwprzepięciowa Ważna uwaga Jako proste środki zabezpieczające urządzenia magistralowe zaleca się stosowanie odgromników i ochronników przeciwprzepięciowych. Odpowiednim zabezpieczeniem są ochronniki przeciwprzepięciowe DEHN firmy Siemens (nr 5WG 90-8AD0). Więcej informacji na ten temat można znaleźć w dokumentacji CEP7. W przypadku dużego prawdopodobieństwa przepięcia lub bezpośredniego uderzenia pioruna, należy rozważyć zastosowanie złożonych środków ochrony przeciwprzepięciowej obejmujących linie zasilające i sygnałowe (np. czujników zewnętrznych). Należy postępować zgodnie z lokalnymi przepisami ochrony odgromowej i stosować układy wyrównywania potencjałów. Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products /0

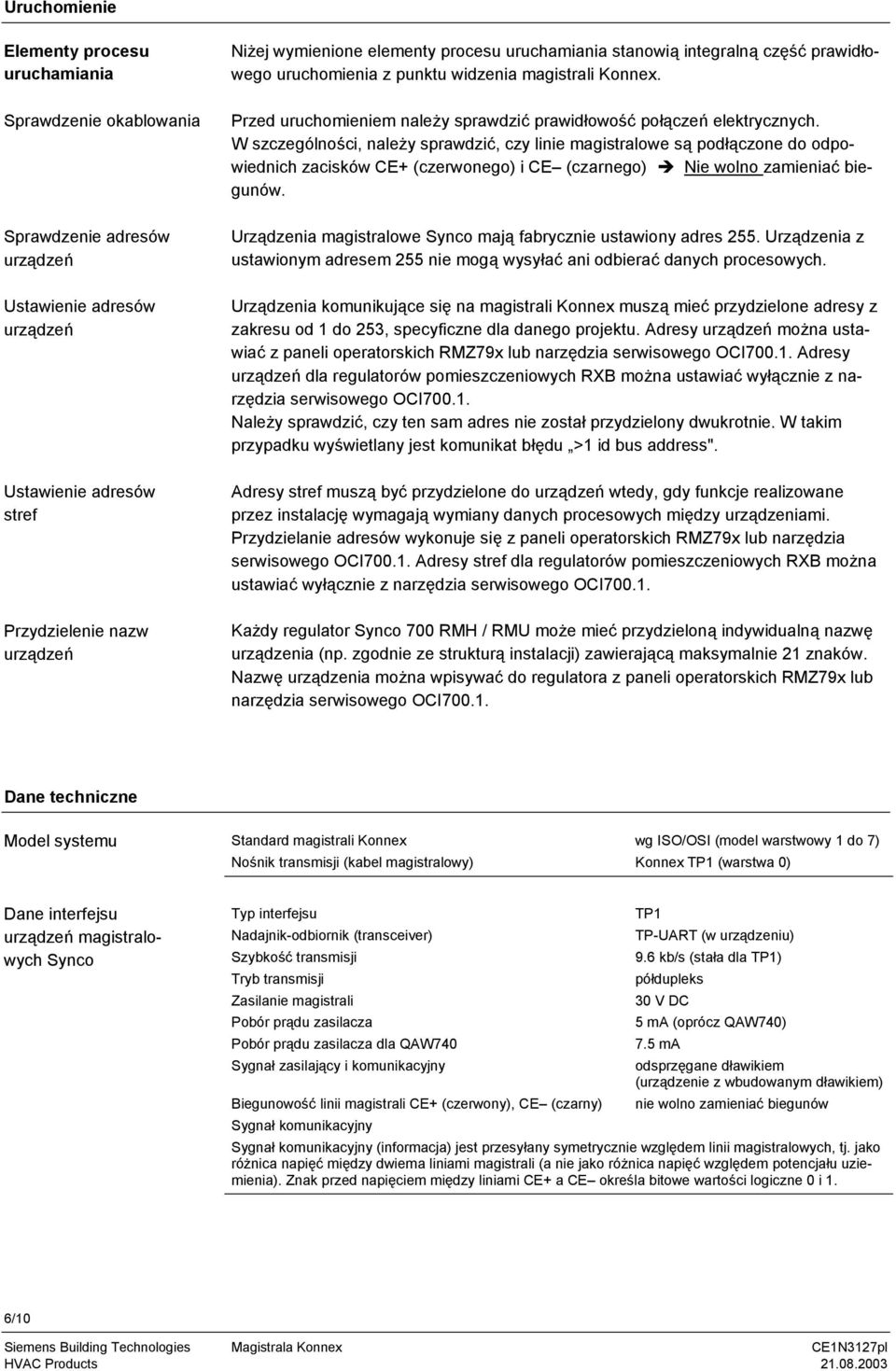

6 Uruchomienie Elementy procesu uruchamiania Sprawdzenie okablowania Sprawdzenie adresów urządzeń Ustawienie adresów urządzeń Ustawienie adresów stref Przydzielenie nazw urządzeń Niżej wymienione elementy procesu uruchamiania stanowią integralną część prawidłowego uruchomienia z punktu widzenia magistrali Konnex. Przed uruchomieniem należy sprawdzić prawidłowość połączeń elektrycznych. W szczególności, należy sprawdzić, czy linie magistralowe są podłączone do odpowiednich zacisków CE+ (czerwonego) i CE (czarnego) Nie wolno zamieniać biegunów. Urządzenia magistralowe Synco mają fabrycznie ustawiony adres 55. Urządzenia z ustawionym adresem 55 nie mogą wysyłać ani odbierać danych procesowych. Urządzenia komunikujące się na magistrali Konnex muszą mieć przydzielone adresy z zakresu od do 5, specyficzne dla danego projektu. Adresy urządzeń można ustawiać z paneli operatorskich RMZ79x lub narzędzia serwisowego OCI700.. Adresy urządzeń dla regulatorów pomieszczeniowych RXB można ustawiać wyłącznie z narzędzia serwisowego OCI700.. Należy sprawdzić, czy ten sam adres nie został przydzielony dwukrotnie. W takim przypadku wyświetlany jest komunikat błędu > id bus address". Adresy stref muszą być przydzielone do urządzeń wtedy, gdy funkcje realizowane przez instalację wymagają wymiany danych procesowych między urządzeniami. Przydzielanie adresów wykonuje się z paneli operatorskich RMZ79x lub narzędzia serwisowego OCI700.. Adresy stref dla regulatorów pomieszczeniowych RXB można ustawiać wyłącznie z narzędzia serwisowego OCI700.. Każdy regulator Synco 700 RMH / RMU może mieć przydzieloną indywidualną nazwę urządzenia (np. zgodnie ze strukturą instalacji) zawierającą maksymalnie znaków. Nazwę urządzenia można wpisywać do regulatora z paneli operatorskich RMZ79x lub narzędzia serwisowego OCI700.. Dane techniczne Model systemu Standard magistrali Konnex wg ISO/OSI (model warstwowy do 7) Nośnik transmisji (kabel magistralowy) Konnex TP (warstwa 0) Dane interfejsu urządzeń magistralowych Synco Typ interfejsu Nadajnik-odbiornik (transceiver) Szybkość transmisji Tryb transmisji Zasilanie magistrali Pobór prądu zasilacza Pobór prądu zasilacza dla QAW740 Sygnał zasilający i komunikacyjny TP TP-UART (w urządzeniu) 9.6 kb/s (stała dla TP) półdupleks 0 V DC 5 ma (oprócz QAW740) 7.5 ma odsprzęgane dławikiem (urządzenie z wbudowanym dławikiem) Biegunowość linii magistrali CE+ (czerwony), CE (czarny) nie wolno zamieniać biegunów Sygnał komunikacyjny Sygnał komunikacyjny (informacja) jest przesyłany symetrycznie względem linii magistralowych, tj. jako różnica napięć między dwiema liniami magistrali (a nie jako różnica napięć względem potencjału uziemienia). Znak przed napięciem między liniami CE+ a CE określa bitowe wartości logiczne 0 i. 6/0 Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products.08.00

7 Kabel magistrali Wymagania dla kabla magistrali zgodnie z normą Typ kabla Liczba skrętów Średnica Oporność falowa (idealna) Rezystancja linii Pojemność międzyliniowa Ekranowanie kabla Terminatory magistrali lub lub IEC 89- (lub równoważną) skrętka dwużyłowa (czerwony/czarny) x skrętka dwużyłowa (czerw./czarny) (biały/żółty) spiralna wiązka czwórkowa min. 5 / m min. 0.8 mm, maks..0 mm 0 Ω przy 00 khz 0 Ω/km do maksymalnie 75 Ω/km maks. 00 pf/m dla 800 Hz większe wartości wymagają proporcjonalnego zmniejszenia dozwolonych długości kabli. nie wymagane (urządzenia Synco bez podłączania ekranu) nie wymagane Zasilanie rozproszone (DPSU) Zasilanie z regulatorów Synco RMH / RMU 0 V / 5 ma Regulatory z DPSU, Decentral bus power supply: On maksymalnie 8 na jedną linię Zasada praktyczna: Urządzeń magistralowych bez DPSU na każdy regulator z DPSU Liczba urządzeń na jednej linii 4 [8 + (8 x )] Zasilanie centralne (PSU) Zasilanie centralne niezbędne, jeżeli linia ma >8 regulatorów RMH / RMU + (8 x ) zadajników QAW740 lub są tylko regulatory RXB lub urządzenia innych firm (EIB / KNX) Zasilacze: Zasilacze dostępne w handlu mają wartości znamionowe 0 ma i 0 ma. Należy pamiętać, że zasilanie wymaga stosowania dławika, dlatego używane zasilacze powinny mieć wbudowany dławik, ewentualnie musi być zainstalowany dławik zewnętrzny. Odległości i długości linii Zalecenia dla odległości i długości linii w sieci odnoszą się do kabli magistralowych z certyfikatami EIB albo KNX. Dla sieci z centralnym zasilaczem (PSU) obowiązują następujące dozwolone wartości: Odległość między dwoma zasilaczami PSU min. 00 m Odległość do urządzenia magistralowego sąsiedniego PSU maks. 50 m Odległość między urządzeniami magistralowymi maks. 700 m Całkowita długość wszystkich linii dla jednej linii maks. 000 m Dla sieci z zasilaniem rozproszonym (DPSU) oprócz obowiązujących odległości należy uwzględniać liczbę regulatorów z ustawieniem Decentral bus power supply: On. Obowiązują następujące wartości: Liczba regulatorów z DPSU Od regulatora z DPSU do urządzenia magistralowego Maksymalna odległość Od jednego urządzenia magistralowego do drugiego Całkowita długość wszystkich linii dla jednej linii 50 m 50 m maks. 50 m 50 m 700 m maks. 700 m do 8 50 m 700 m maks. 000 m Dla regulatorów z DPSU nie ma określonych minimalnych odległości między urządzeniami Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products /0

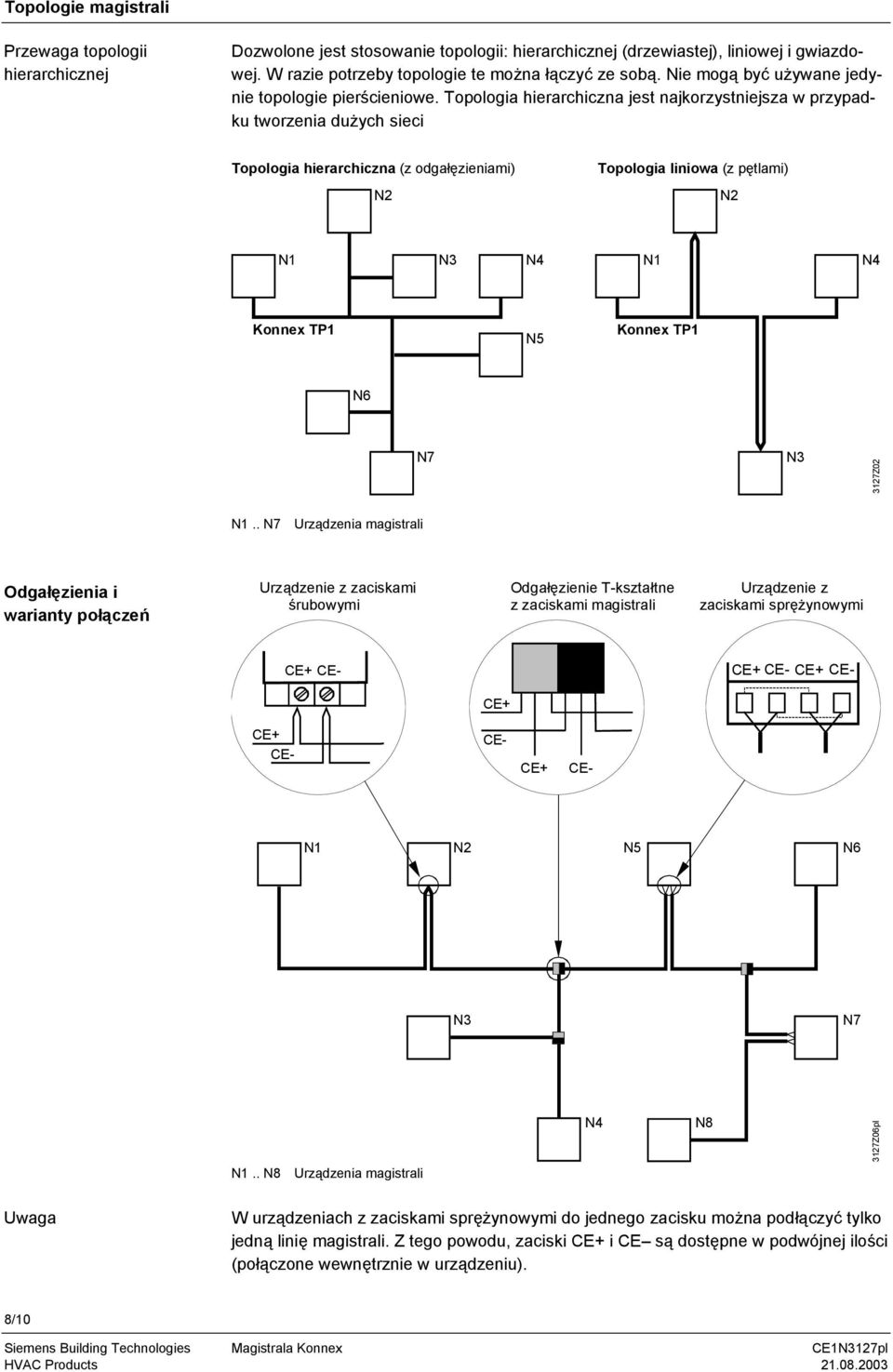

8 Topologie magistrali Przewaga topologii hierarchicznej Dozwolone jest stosowanie topologii: hierarchicznej (drzewiastej), liniowej i gwiazdowej. W razie potrzeby topologie te można łączyć ze sobą. Nie mogą być używane jedynie topologie pierścieniowe. Topologia hierarchiczna jest najkorzystniejsza w przypadku tworzenia dużych sieci Topologia hierarchiczna (z odgałęzieniami) N Topologia liniowa (z pętlami) N N N N4 N N4 Konnex TP N5 Konnex TP N6 N7 N 7Z0 N.. N7 Urządzenia magistrali Odgałęzienia i warianty połączeń Urządzenie z zaciskami śrubowymi Odgałęzienie T-kształtne z zaciskami magistrali Urządzenie z zaciskami sprężynowymi CE+ CE- CE+ CE- CE+ CE- CE+ CE+ CE- CE- CE+ CE- N N N5 N6 N N7 N.. N8 Urządzenia magistrali N4 N8 7Z06pl Uwaga W urządzeniach z zaciskami sprężynowymi do jednego zacisku można podłączyć tylko jedną linię magistrali. Z tego powodu, zaciski CE+ i CE są dostępne w podwójnej ilości (połączone wewnętrznie w urządzeniu). 8/0 Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products.08.00

9 Przykład N 00 m Odległość między urządzeniami magistrali maks. 700 m Odległości niedozwolone: od N do N4 = 900 m od N do N4 = 800 m 400 m 00 m N4 00 m N 50 m PSU 50 m Odległość między urządzeniem magistrali i zasilaczem maks. 50 m Nie dozwolona dla: N4 = 550 m 00 m 00 m N 7Z0pl N.. N4 Urządzenia magistrali Odległości Z uwagi na konieczność zachowania maksymalnej odległości 700 m między urządzeniami magistralowymi, urządzenia N4 nie będzie można dołączyć do magistrali, jeżeli urządzenie N dołączy się za pomocą pętli (a nie odgałęzienia). Jeżeli między zasilaczem centralnym PSU i urządzeniem magistralowym (bez zasilacza) ma być zachowana maksymalna odległość 50 m, zasilanie magistrali musi być umieszczone na 400-metrowym odcinku linii w punkcie 50 m / 50 m. Przykład N N5 00 m 00 m Długość całkowita maks. 000 m, przekroczona po dołączeniu N5 00 m 400 m 00 m N4 00 m 00 m N N 7Z04pl N.. N5 Urządzenia magistrali Długość całkowita Dozwolona całkowita długość linii wynosząca000 m zostanie przekroczona, jeżeli przy istniejącym okablowaniu do magistrali dołączone zostanie urządzenie N5. Siemens Building Technologies Magistrala Konnex CEN7pl HVAC Products /0
