1 Zawory kulowe z wyłożeniem PFA - DN NEOTECHA Zawory kulowe Neotecha z pokryciem PFA znajdują zastosowanie w dużej liczbie aplikacji w różnych gałęziach przemysłu. Cechy konstrukcyjne Wyłożenie PFA zapewnia najwyższą odporność na korozję. Szczelne odcięcie przepływu uzyskiwane jest dzięki precyzyjnej obróbce kuli oraz uszczelnień zaworu. Wersja z kulą o pełnym przelocie zapewnia wysoką wartość uzyskiwanego natężenia przepływu. Jednoczęściowy zespół kuli i trzpienia zapewnia brak możliwości uszkodzenia powłoki PFA kuli przez trzpień, dodatkowo brak histerezy korzystny podczas regulacji przepływu. Trzpień zabezpieczony przed możliwością wypchnięcia na zewnątrz zaworu przez medium robocze, zgodnie z normą API 609. Powstawanie ładunków elektrostatycznych eliminowane jest przez zastosowanie materiałów zaworu o jednakowym potencjale elektrostatycznym. Unikalna dwuczęściowa konstrukcja korpusu w połączeniu ze sprężynowo dociskanym uszczelnieniem kuli zapewnia stałą wartość momentu przesterowania nawet po długim czasie używania zaworu, potwierdzone aprobatą TA-Luft VDI Bezobsługowy, adaptowalny pakunek trzpienia zapewnia brak przecieków Zawory dostępne są z dźwigniami ręcznymi o dwu położeniach (typ NTB) oraz sześciu położeniach pośrednich (typ NTC). Korpus pokryty jest metodą proszkową warstwą poliestrową (RAL 9002) która zabezpiecza przed korozją. Górny kołnierz montażowy siłownika wg normy ISO Główne zastosowania Zawory są doskonale przystosowane do aplikacji z medium o dużej agresywności chemicznej (działanie korozyjne), wymagających zastosowania rozwiązań konstrukcyjnych o dużym stopniu niezawodności, szczelnego odcięcia przepływu, stałej wartości wymaganego momentu obrotowego oraz braku konieczności obsługi. Są w stanie sprostać aplikacjom o charakterze korozyjnym w przemyśle chemicznym, petrochemicznym, farmaceutycznym, papierniczym, odlewniczym, górniczym itp. Unikalna konstrukcja w połączeniu z adaptacyjnym uszczelnieniem trzpienia (rozwiązanie chronione - U.S. Patent ) są dwiema zasadniczymi zaletami umożliwiającymi zastosowanie zaworów w szerokim zakresie branż przemysłu. Dane techniczne Zakres średnic (mm) : (½ - 6 ) Zakres temperatur pracy ( C) : -40 do +210 Zakres ciśnienia roboczego : 0,1 mbar do 16 bar (przyłącza kołnierzowe) Przyłącza kołnierzowe wg norm : DIN PN 16, ANSI 150, JIS B K Długość zabudowy : DIN EN 558, szereg 1 ANSI B Pentair zastrzega sobie prawo do zmian bez powiadomienia NEOJV-0040-PL-1310

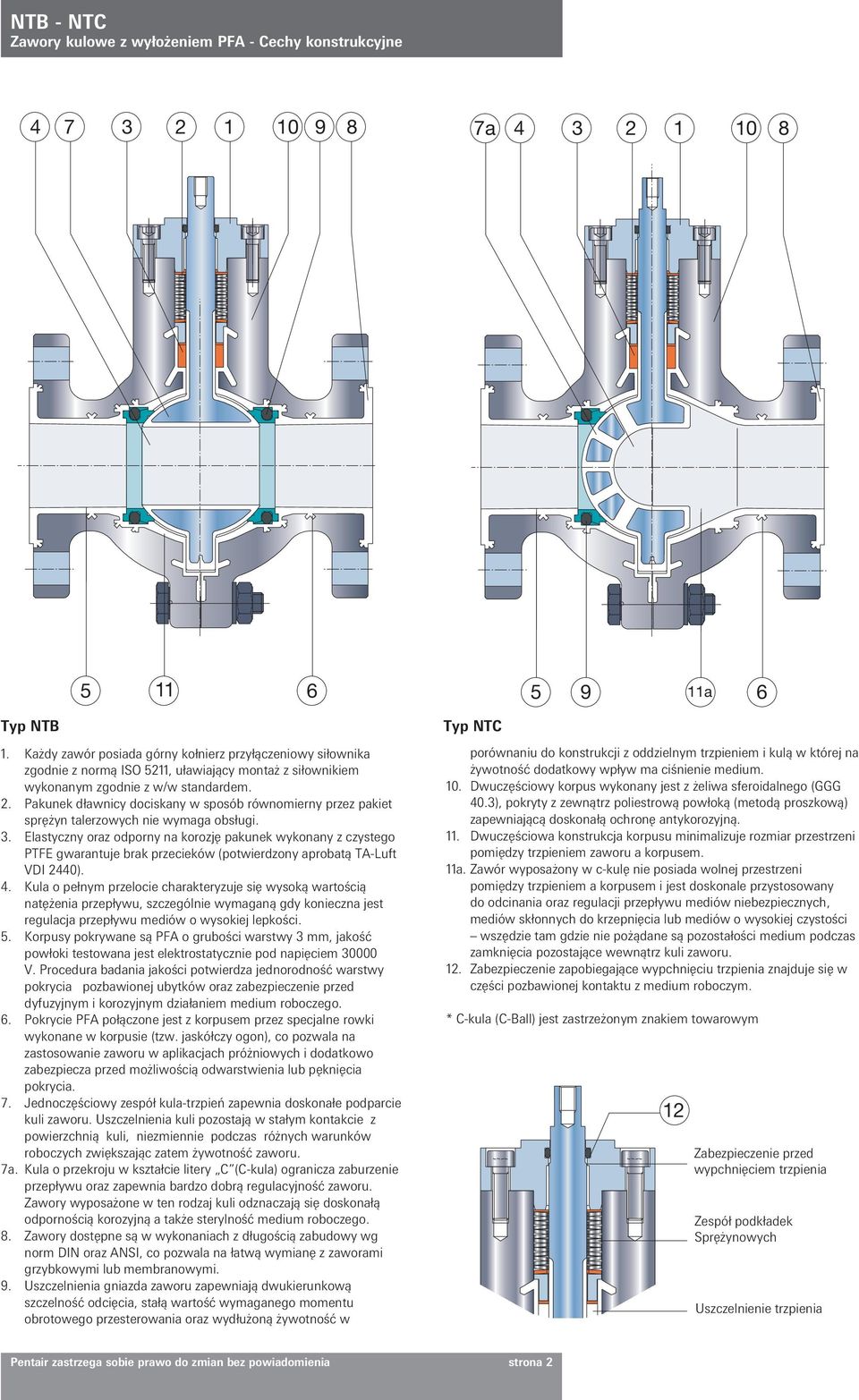

2 Zawory kulowe z wyłożeniem PFA - Cechy konstrukcyjne a Typ NTB Każdy zawór posiada górny kołnierz przyłączeniowy siłownika zgodnie z normą ISO 5211, uławiający montaż z siłownikiem wykonanym zgodnie z w/w standardem. 2. Pakunek dławnicy dociskany w sposób równomierny przez pakiet sprężyn talerzowych nie wymaga obsługi. 3. Elastyczny oraz odporny na korozję pakunek wykonany z czystego PTFE gwarantuje brak przecieków (potwierdzony aprobatą TA-Luft VDI 2440). 4. Kula o pełnym przelocie charakteryzuje się wysoką wartością natężenia przepływu, szczególnie wymaganą gdy konieczna jest regulacja przepływu mediów o wysokiej lepkości. 5. Korpusy pokrywane są PFA o grubości warstwy 3 mm, jakość powłoki testowana jest elektrostatycznie pod napięciem V. Procedura badania jakości potwierdza jednorodność warstwy pokrycia pozbawionej ubytków oraz zabezpieczenie przed dyfuzyjnym i korozyjnym działaniem medium roboczego. 6. Pokrycie PFA połączone jest z korpusem przez specjalne rowki wykonane w korpusie (tzw. jaskółczy ogon), co pozwala na zastosowanie zaworu w aplikacjach próżniowych i dodatkowo zabezpiecza przed możliwością odwarstwienia lub pęknięcia pokrycia. 7. Jednoczęściowy zespół kula-trzpień zapewnia doskonałe podparcie kuli zaworu. Uszczelnienia kuli pozostają w stałym kontakcie z powierzchnią kuli, niezmiennie podczas różnych warunków roboczych zwiększając zatem żywotność zaworu. 7a. Kula o przekroju w kształcie litery C (C-kula) ogranicza zaburzenie przepływu oraz zapewnia bardzo dobrą regulacyjność zaworu. Zawory wyposażone w ten rodzaj kuli odznaczają się doskonałą odpornością korozyjną a także sterylność medium roboczego. 8. Zawory dostępne są w wykonaniach z długością zabudowy wg norm DIN oraz ANSI, co pozwala na łatwą wymianę z zaworami grzybkowymi lub membranowymi. 9. Uszczelnienia gniazda zaworu zapewniają dwukierunkową szczelność odcięcia, stałą wartość wymaganego momentu obrotowego przesterowania oraz wydłużoną żywotność w Typ NTC a 6 porównaniu do konstrukcji z oddzielnym trzpieniem i kulą w której na żywotność dodatkowy wpływ ma ciśnienie medium. 10. Dwuczęściowy korpus wykonany jest z żeliwa sferoidalnego (GGG 40.3), pokryty z zewnątrz poliestrową powłoką (metodą proszkową) zapewniającą doskonałą ochronę antykorozyjną. 11. Dwuczęściowa konstrukcja korpusu minimalizuje rozmiar przestrzeni pomiędzy trzpieniem zaworu a korpusem. 11a. Zawór wyposażony w c-kulę nie posiada wolnej przestrzeni pomiędzy trzpieniem a korpusem i jest doskonale przystosowany do odcinania oraz regulacji przepływu mediów niebezpiecznych, mediów skłonnych do krzepnięcia lub mediów o wysokiej czystości wszędzie tam gdzie nie pożądane są pozostałości medium podczas zamknięcia pozostające wewnątrz kuli zaworu. 12. Zabezpieczenie zapobiegające wypchnięciu trzpienia znajduje się w części pozbawionej kontaktu z medium roboczym. * C-kula (C-Ball) jest zastrzeżonym znakiem towarowym 12 Zabezpieczenie przed wypchnięciem trzpienia Zespół podkładek Sprężynowych Uszczelnienie trzpienia Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 2

3 Zawory kulowe z wyłożeniem PFA - Główne elementy oraz materiały Materiały konstrukcyjne (typ NTB) Lp. Nazwa części Materiał 1a Korpus dzielony Żeliwo sferoidalne ASTM A395 z wyłożeniem PFA 2 Zespół kula-trzpień Stal stopowa pokryta PFA 3 Uszczelka gniazda Pierścień o-ring z materiału FKM z pokryciem PTFE i PFA 4 Uszczelka trzpienia PTFE 5 Pakunek dławnicy Stal sprężynowa 6* Kołnierz montażowy Stal nierdzewna 7 Śruba kołnierza DIN 912, 8.8 (galwanizowana) 8 Pierścień o-ring FKM 9 Tuleja łożyskowa Iglidur 10 Śruba korpusu DIN 931, 8.8 (galwanizowana) 11 Nakrętka DIN 934 (galwanizowana) Uwagi 1) Iglidur = jest zastrzeżonym znakiem towarowym firmy Igus GmbH * = kołnierz montażowy zgodny z normą ISO 5211 Materiały konstrukcyjne (typ NTC) Lp. Nazwa części Materiał 1a Korpus dzielony Żeliwo sferoidalne ASTM A395 z wyłożeniem PFA 2 Zespół kula-trzpień Stal stopowa pokryta PFA 3 Uszczelka gniazda Pierścień o-ring z materiału FKM z pokryciem PTFE i PFA 4 Uszczelka trzpienia PTFE 5 Pakunek dławnicy Stal sprężynowa 6* Kołnierz montażowy Stal nierdzewna 7 Śruba kołnierza DIN 912, 8.8 (galwanizowana) 8 Pierścień o-ring FKM 9 Tuleja łożyskowa Iglidur 10 Śruba korpusu DIN 931, 8.8 (galwanizowana) 11 Nakrętka DIN 934 (galwanizowana) 12 Znacznik kierunku przepływu Stal nierdzewna (304) Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 3

4 NTB Zawory kulowe z wyłożeniem PFA - Dane techniczne Wartości momentów przesterowania oraz współczynnika K v Średnica Moment obrotowy 1) K v C v mm cale Nm inlb m³/h USGPM 15 ½ ¾ ½ ½ ) wartości momentów oborotwych podane są dla ciśnienia roboczego 16 bar Dane techniczne Średnica (mm) : Temperatura robocza ( C) : -40 do +210 Ciśnienie robocze : 0,1 mbar do 16 bar Przyłącza kołnierzowe wg norm : DIN PN 16, ANSI 150, JIS B K Długość zabudowy : DIN/EN 558-1, szereg 1 ANSI B Wykres zależności dopuszczalnego ciśnienia roboczego w funkcji temperatury medium Ciśnienie bar [bar] Zastosowania zaworów Firma Neotecha oferuje specjalne wykonania zaworów kulowych NTB-NB2 do aplikacji Cl 2, HCl, HF lub tlen. Wersja NB2 zawiera uszczelnienia gniazda wykonane z FPM, zawory podlegają procesowi odtłuszczania podczas montażu, jako lubrykant stosowany jest smar chemicznie obojętny a następnie pakowane są do szczelnych opakowań aby zapobiec zanieczyszczeniu podczas transportu i przechowywania. 2 0 Próżnia 0,1 mbar C Temperatura C Charakterystyka przepływu dla zaworu NTB DN % 90% Standard 80% 70% 60% 50% 40% 30% 20% 10% 0 Otwarcie zaworu [ ] Przykład charakterystyki przepływu wewnętrznego dla NTB DN 80 Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 4

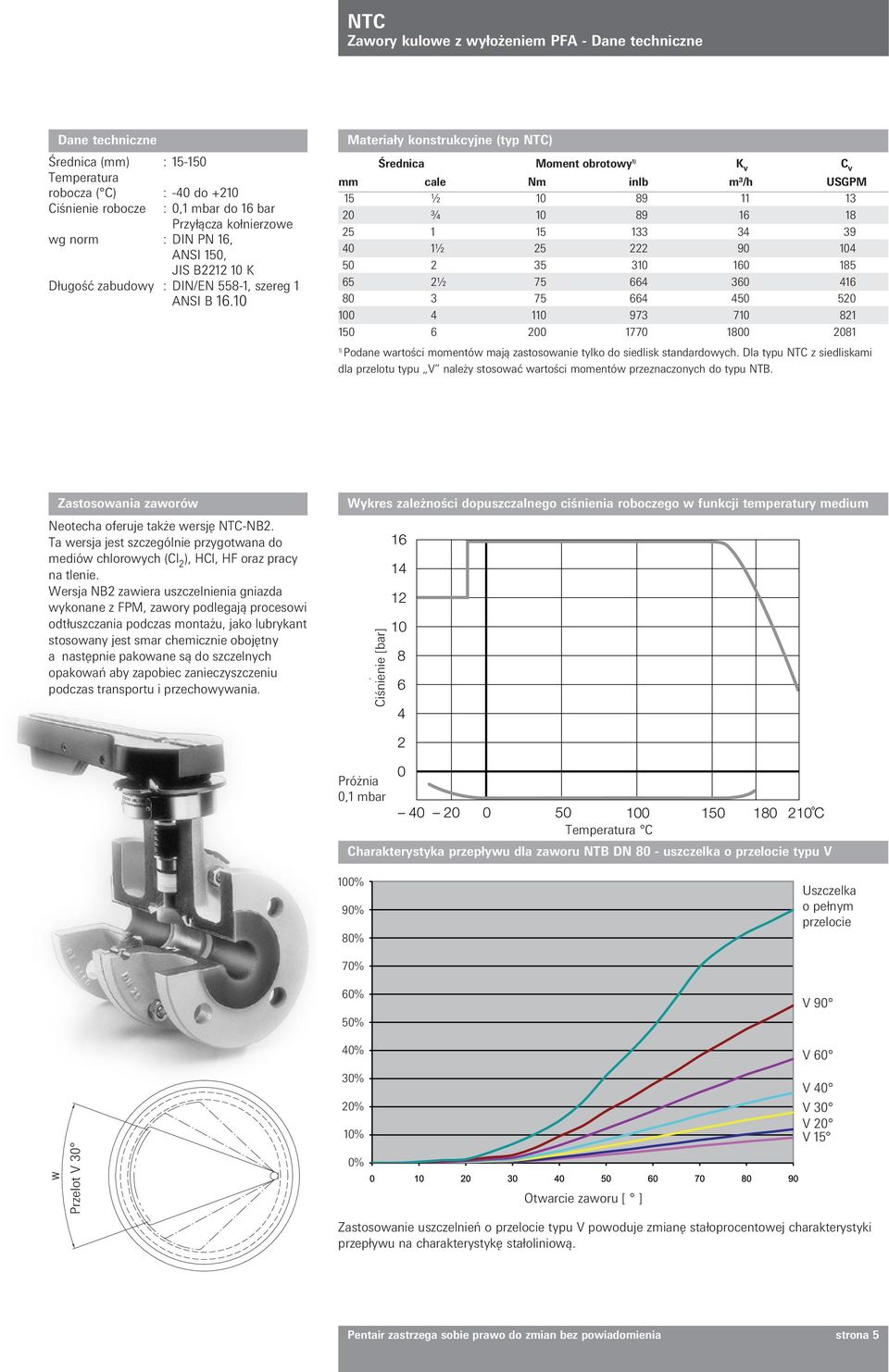

5 NTC Zawory kulowe z wyłożeniem PFA - Dane techniczne Dane techniczne Średnica (mm) : Temperatura robocza ( C) : -40 do +210 Ciśnienie robocze : 0,1 mbar do 16 bar Przyłącza kołnierzowe wg norm : DIN PN 16, ANSI 150, JIS B K Długość zabudowy : DIN/EN 558-1, szereg 1 ANSI B Materiały konstrukcyjne (typ NTC) Średnica Moment obrotowy 1) K v C v mm cale Nm inlb m³/h USGPM 15 ½ ¾ ½ ½ ) Podane wartości momentów mają zastosowanie tylko do siedlisk standardowych. Dla typu NTC z siedliskami dla przelotu typu V należy stosować wartości momentów przeznaczonych do typu NTB. Zastosowania zaworów Neotecha oferuje także wersję NTC-NB2. Ta wersja jest szczególnie przygotwana do mediów chlorowych (Cl 2 ), HCl, HF oraz pracy na tlenie. Wersja NB2 zawiera uszczelnienia gniazda wykonane z FPM, zawory podlegają procesowi odtłuszczania podczas montażu, jako lubrykant stosowany jest smar chemicznie obojętny a następnie pakowane są do szczelnych opakowań aby zapobiec zanieczyszczeniu podczas transportu i przechowywania. Wykres zależności dopuszczalnego ciśnienia roboczego w funkcji temperatury medium Ciśnienie bar [bar] Próżnia 0,1 mbar C Temperatura C Charakterystyka przepływu dla zaworu NTB DN 80 - uszczelka o przelocie typu V 100% 90% 80% Uszczelka o pełnym przelocie 70% Przelot V 30 60% 50% 40% 30% 20% 10% 0% Otwarcie zaworu [ ] V 90 V 60 V 40 V 30 V 20 V 15 Zastosowanie uszczelnień o przelocie typu V powoduje zmianę stałoprocentowej charakterystyki przepływu na charakterystykę stałoliniową. Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 5

6 Zawory kulowe z wyłożeniem PFA - Dane techniczne Wartości współczynnika C v dla uszczelnień ze szczeliną typu V V Kąt otwarcia zaworu Średnica (kąt) DN ,0 0,0 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 20 0,0 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,5 0,6 0,8 0,9 1,1 1,3 1,4 1,6 1,7 1,9 30 0,0 0,0 0,0 0,0 0,1 0,1 0,1 0,3 0,5 0,7 0,9 1,1 1,4 1,6 1,9 2,1 2,4 2,6 2,8 40 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,4 0,6 0,9 1,2 1,5 1,9 2,2 2,5 2,8 3,1 3,4 3,7 60 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,6 1,0 1,4 1,9 2,4 2,8 3,3 3,9 4,3 4,8 5,2 5,7 90 0,0 0,0 0,0 0,1 0,2 0,3 0,4 0,8 1,4 2,0 2,8 3,6 4,2 5,0 5,7 6,4 7,2 7,8 8,4 DN ,0 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,4 0,5 0,6 0,8 0,9 1,0 1,1 1,3 1,4 1,5 20 0,0 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,4 0,5 0,7 0,9 1,0 1,2 1,4 1,6 1,8 1,9 2,1 30 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,5 0,8 1,0 1,3 1,6 1,8 2,1 2,4 2,7 2,9 3,1 40 0,0 0,0 0,0 0,1 0,1 0,1 0,2 0,4 0,7 1,0 1,3 1,7 2,0 2,4 2,8 3,1 3,4 3,7 4,0 60 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,6 1,0 1,5 2,0 2,5 3,1 3,6 4,2 4,7 5,2 5,7 6,1 90 0,0 0,0 0,1 0,1 0,2 0,3 0,5 0,9 1,6 2,3 3,1 3,8 4,6 5,4 6,3 7,1 7,9 8,5 9,2 DN ,0 0,0 0,0 0,1 0,1 0,1 0,2 0,4 0,7 1,0 1,4 1,7 2,1 2,4 2,8 3,2 3,5 3,8 4,2 20 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,6 1,0 1,4 1,9 2,3 2,8 3,3 3,9 4,3 4,8 5,3 5,7 30 0,0 0,0 0,0 0,1 0,2 0,3 0,4 0,9 1,4 2,0 2,8 3,5 4,2 4,9 5,7 6,4 7,2 7,8 8,4 40 0,0 0,0 0,1 0,2 0,2 0,4 0,6 1,2 2,0 2,8 3,8 4,8 5,8 6,8 7,9 8,8 9,8 10,7 11,6 60 0,0 0,0 0,1 0,3 0,4 0,6 0,9 1,7 3,0 4,2 5,7 7,0 8,7 10,1 11,8 13,1 14,7 15,9 17,3 90 0,0 0,0 0,1 0,3 0,5 1,0 1,3 2,8 4,3 6,4 8,4 10,5 12,7 15,0 17,3 19, DN ,0 0,0 0,1 0,1 0,2 0,4 0,6 1,2 2,0 2,9 3,8 4,7 5,8 6,8 7,9 8,8 9,8 10,7 11,6 20 0,0 0,0 0,1 0,2 0,3 0,5 0,8 1,5 2,8 3,9 5,3 6,7 8,1 9,5 11,0 12,3 13,8 14,9 16,2 30 0,0 0,0 0,1 0,2 0,5 0,9 1,2 2,6 4,1 5,9 8,0 9,9 12,1 14,2 16,5 18,6 20, ,0 0,0 0,2 0,4 0,7 1,1 1,6 3,4 5,5 8,0 10,7 13,5 16,2 19, ,0 0,0 0,2 0,6 1,0 1,7 2,4 4,3 8,3 12,3 16,0 20, ,0 0,0 0,4 0,9 1,5 2,6 3,6 7,6 12,4 17, DN ,0 0,0 0,1 0,2 0,4 0,6 0,9 2,0 3,1 4,4 6,1 7,4 9,2 10,8 12,6 14,1 15,7 17,1 18,5 20 0,0 0,0 0,1 0,3 0,5 0,8 1,3 2,6 4,3 6,3 8,4 10,4 12,7 14,9 17,3 19, ,0 0,0 0,2 0,5 0,8 1,2 1,9 3,9 6,5 9,4 12,6 15,7 19, ,0 0,0 0,3 0,7 1,0 1,5 2,5 5,2 8,6 12,7 16,8 20, ,0 0,0 0,4 0,8 1,5 2,3 3,8 8,0 13,0 18, ,0 0,0 0,6 1,6 2,3 3,6 5,7 11,4 19, DN ,0 0,0 0,2 0,4 0,8 1,2 2,0 4,3 6,9 9,7 13,4 16,6 20, ,0 0,0 0,3 0,6 1,2 1,8 2,9 6,0 9,8 14,2 19, ,0 0,0 0,4 1,2 1,7 2,6 4,3 8,6 14, ,0 0,0 0,6 1,0 2,3 4,0 5,8 12,0 19, ,0 0,0 0,9 2,3 3,5 6,0 8,7 18, ,0 0,0 1,3 3,5 5,1 9,2 12, DN ,0 0,0 0,3 0,6 1,0 1,6 2,6 5,2 8,8 12,7 17, ,0 0,0 0,4 0,9 1,4 2,4 3,5 6,6 11,8 17, ,0 0,0 0,5 1,1 2,1 3,7 5,2 10,5 17, ,0 0,0 0,7 2,2 2,9 5,1 7,2 15, ,0 0,0 1,1 2,3 4,3 7,6 10, ,0 0,0 1,6 4,1 6,5 11,5 16, DN ,0 0,0 0,4 0,9 1,6 2,6 4,0 8,2 13,8 19, ,0 0,0 0,6 1,3 2,3 4,0 5,8 11,7 19, ,0 0,0 0,8 2,1 3,4 5,1 8,4 16, ,0 0,0 1,1 3,4 4,5 8,5 11, ,0 0,0 1,7 4,6 6,7 12,0 16, ,0 0,0 2,5 8,0 10,2 18, DN ,0 0,0 1,0 2,4 4,2 6,6 10,4 20, ,0 0,0 1,4 4,0 5,8 8,8 14, ,0 0,0 2,1 5,0 8,6 14, ,0 0,0 2,9 5,0 11,6 18, ,0 0,0 4,3 8,0 17, ,0 0,0 6,4 16, Wartości współczynnika C v dla uszczelnień o charakterystyce stałoprocentowej Kąt otwarcia zaworu Średnica DN 15 0,0 0,0 0,0 0,1 0,1 0,3 0,3 0,5 0,5 0,8 1,1 1,4 1,7 2,0 2,5 3,6 4,2 5,6 5,9 DN 20 0,0 0,0 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,9 1,2 1,5 1,9 2,2 2,7 3,9 4,7 6,1 6,5 DN 25 0,0 0,2 0,4 0,6 0,7 1,0 1,1 1,3 1,6 2,1 3,4 4,1 5,2 6,6 9,4 12,6 14,9 16,7 18,5 DN 40 0,0 0,1 0,2 0,3 0,4 1,1 1,4 1,9 2,3 3,5 4,7 6,6 8,0 10,2 12,9 15,7 19, DN 50 0,0 0,0 0,3 0,4 0,5 1,0 2,0 2,9 3,1 4,0 5,5 7,0 9,4 12,0 16, DN 65 0,0 0,0 0,2 0,7 2,7 6,2 10,4 15,0 20, DN 80 0,0 2,5 5,5 12, DN 100 0,0 2,5 7,0 18, DN 150 0,0 7, Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 6

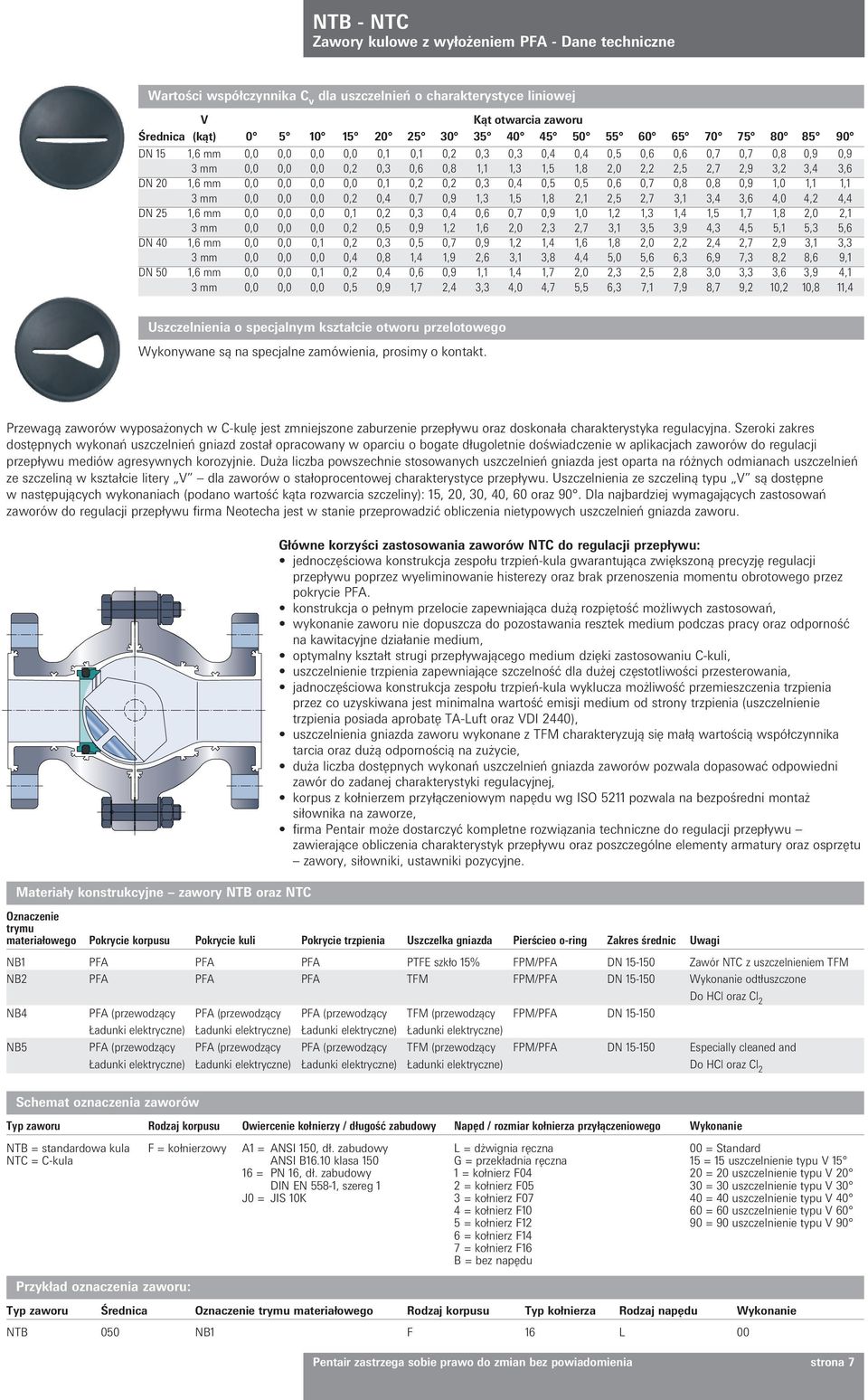

7 Zawory kulowe z wyłożeniem PFA - Dane techniczne Wartości współczynnika C v dla uszczelnień o charakterystyce liniowej V Kąt otwarcia zaworu Średnica (kąt) DN 15 1,6 mm 0,0 0,0 0,0 0,0 0,1 0,1 0,2 0,3 0,3 0,4 0,4 0,5 0,6 0,6 0,7 0,7 0,8 0,9 0,9 3 mm 0,0 0,0 0,0 0,2 0,3 0,6 0,8 1,1 1,3 1,5 1,8 2,0 2,2 2,5 2,7 2,9 3,2 3,4 3,6 DN 20 1,6 mm 0,0 0,0 0,0 0,0 0,1 0,2 0,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 0,8 0,9 1,0 1,1 1,1 3 mm 0,0 0,0 0,0 0,2 0,4 0,7 0,9 1,3 1,5 1,8 2,1 2,5 2,7 3,1 3,4 3,6 4,0 4,2 4,4 DN 25 1,6 mm 0,0 0,0 0,0 0,1 0,2 0,3 0,4 0,6 0,7 0,9 1,0 1,2 1,3 1,4 1,5 1,7 1,8 2,0 2,1 3 mm 0,0 0,0 0,0 0,2 0,5 0,9 1,2 1,6 2,0 2,3 2,7 3,1 3,5 3,9 4,3 4,5 5,1 5,3 5,6 DN 40 1,6 mm 0,0 0,0 0,1 0,2 0,3 0,5 0,7 0,9 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,7 2,9 3,1 3,3 3 mm 0,0 0,0 0,0 0,4 0,8 1,4 1,9 2,6 3,1 3,8 4,4 5,0 5,6 6,3 6,9 7,3 8,2 8,6 9,1 DN 50 1,6 mm 0,0 0,0 0,1 0,2 0,4 0,6 0,9 1,1 1,4 1,7 2,0 2,3 2,5 2,8 3,0 3,3 3,6 3,9 4,1 3 mm 0,0 0,0 0,0 0,5 0,9 1,7 2,4 3,3 4,0 4,7 5,5 6,3 7,1 7,9 8,7 9,2 10,2 10,8 11,4 Uszczelnienia o specjalnym kształcie otworu przelotowego Wykonywane są na specjalne zamówienia, prosimy o kontakt. Przewagą zaworów wyposażonych w C-kulę jest zmniejszone zaburzenie przepływu oraz doskonała charakterystyka regulacyjna. Szeroki zakres dostępnych wykonań uszczelnień gniazd został opracowany w oparciu o bogate długoletnie doświadczenie w aplikacjach zaworów do regulacji przepływu mediów agresywnych korozyjnie. Duża liczba powszechnie stosowanych uszczelnień gniazda jest oparta na różnych odmianach uszczelnień ze szczeliną w kształcie litery V dla zaworów o stałoprocentowej charakterystyce przepływu. Uszczelnienia ze szczeliną typu V są dostępne w następujących wykonaniach (podano wartość kąta rozwarcia szczeliny): 15, 20, 30, 40, 60 oraz 90. Dla najbardziej wymagających zastosowań zaworów do regulacji przepływu firma Neotecha jest w stanie przeprowadzić obliczenia nietypowych uszczelnień gniazda zaworu. Materiały konstrukcyjne zawory NTB oraz NTC Główne korzyści zastosowania zaworów NTC do regulacji przepływu: jednoczęściowa konstrukcja zespołu trzpień-kula gwarantująca zwiększoną precyzję regulacji przepływu poprzez wyeliminowanie histerezy oraz brak przenoszenia momentu obrotowego przez pokrycie PFA. konstrukcja o pełnym przelocie zapewniająca dużą rozpiętość możliwych zastosowań, wykonanie zaworu nie dopuszcza do pozostawania resztek medium podczas pracy oraz odporność na kawitacyjne działanie medium, optymalny kształt strugi przepływającego medium dzięki zastosowaniu C-kuli, uszczelnienie trzpienia zapewniające szczelność dla dużej częstotliwości przesterowania, jadnoczęściowa konstrukcja zespołu trzpień-kula wyklucza możliwość przemieszczenia trzpienia przez co uzyskiwana jest minimalna wartość emisji medium od strony trzpienia (uszczelnienie trzpienia posiada aprobatę TA-Luft oraz VDI 2440), uszczelnienia gniazda zaworu wykonane z TFM charakteryzują się małą wartością współczynnika tarcia oraz dużą odpornością na zużycie, duża liczba dostępnych wykonań uszczelnień gniazda zaworów pozwala dopasować odpowiedni zawór do zadanej charakterystyki regulacyjnej, korpus z kołnierzem przyłączeniowym napędu wg ISO 5211 pozwala na bezpośredni montaż siłownika na zaworze, firma Pentair może dostarczyć kompletne rozwiązania techniczne do regulacji przepływu zawierające obliczenia charakterystyk przepływu oraz poszczególne elementy armatury oraz osprzętu zawory, siłowniki, ustawniki pozycyjne. Oznaczenie trymu materiałowego Pokrycie korpusu Pokrycie kuli Pokrycie trzpienia Uszczelka gniazda Pierścieo o-ring Zakres średnic Uwagi NB1 PFA PFA PFA PTFE szkło 15% FPM/PFA DN Zawór NTC z uszczelnieniem TFM NB2 PFA PFA PFA TFM FPM/PFA DN Wykonanie odtłuszczone Do HCl oraz Cl 2 NB4 PFA (przewodzący PFA (przewodzący PFA (przewodzący TFM (przewodzący FPM/PFA DN Ładunki elektryczne) Ładunki elektryczne) Ładunki elektryczne) Ładunki elektryczne) NB5 PFA (przewodzący PFA (przewodzący PFA (przewodzący TFM (przewodzący FPM/PFA DN Especially cleaned and Ładunki elektryczne) Ładunki elektryczne) Ładunki elektryczne) Ładunki elektryczne) Do HCl oraz Cl 2 Schemat oznaczenia zaworów Typ zaworu Rodzaj korpusu Owiercenie kołnierzy / długość zabudowy Napęd / rozmiar kołnierza przyłączeniowego Wykonanie NTB = standardowa kula F = kołnierzowy A1 = ANSI 150, dł. zabudowy L = dżwignia ręczna 00 = Standard NTC = C-kula ANSI B16.10 klasa 150 G = przekładnia ręczna 15 = 15 uszczelnienie typu V = PN 16, dł. zabudowy 1 = kołnierz F04 20 = 20 uszczelnienie typu V 20 DIN EN 558-1, szereg 1 2 = kołnierz F05 30 = 30 uszczelnienie typu V 30 J0 = JIS 10K 3 = kołnierz F07 40 = 40 uszczelnienie typu V 40 4 = kołnierz F10 60 = 60 uszczelnienie typu V 60 5 = kołnierz F12 90 = 90 uszczelnienie typu V 90 6 = kołnierz F14 7 = kołnierz F16 B = bez napędu Przykład oznaczenia zaworu: Typ zaworu Średnica Oznaczenie trymu materiałowego Rodzaj korpusu Typ kołnierza Rodzaj napędu Wykonanie NTB 050 NB1 F 16 L 00 Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 7

8 Zawory kulowe z wyłożeniem PFA - Wymiary gabarytowe Wymiary dla zaworów PN16, dł. zabudowy wg DIN EN 558, szereg 1 Średnica B H L D D1 T k nxd b Waga [kg] x , x , x , x , x , x , x , x , * x ,0 * z wkładką dystansową Dźwignia ręczna Typ ZE: z możliwością blokowania w skrajnych położeniach (DN 15-80) Typ Z: dla zaworów z C-kulą z możliwością blokowania w sześciu położeniach pośrednich Wymiary dla zaworów ANSI B16.5 klasa 150, dł. zabudowy wg ANSI B16.10 klasa 150 Średnica B H L D D1 T k nxd b Waga [kg] ½ ,3 4x ,4 ¾ ,0 4x , ,5 4x ,7 1½ ,5 4x , ,5 4x ,2 2½ 290* ,0 4x , ,5 4x , ,5 8x , ,0 8x ,0 * Długość zabudowy wg. DIN EN 558, wiersz 1 Wymiary dla zaworów JIS B K, dł. zabudowy DIN EN 558, szereg 1 Średnica B H L D T k nxd b Waga [kg] x , x , x , x , x , x , x , x , * x ,0 * z wkładką dystansową Przekładnia ręczna Średnica Waga mm cale H [kg] 15 1/ ,1 20 3/ , , / , , / , , , ,2 Wymiary zaworów z przekładnią ręczną Rodzaj Średnica przekładnir ISO A B Ø D E F G DN (½-2) Typ 1 F DN (2½-6) Typ 2 F Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 8

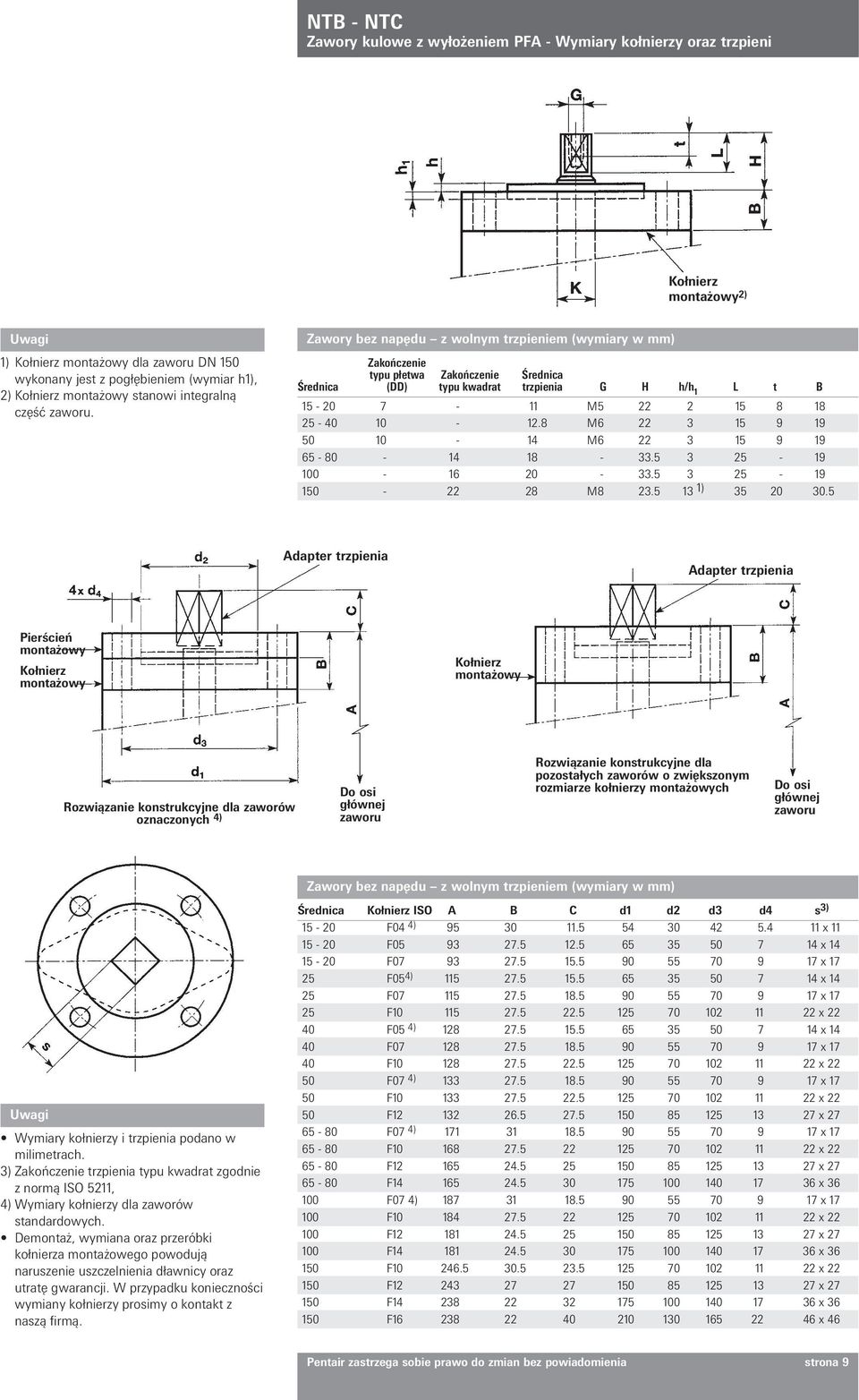

9 Zawory kulowe z wyłożeniem PFA - Wymiary kołnierzy oraz trzpieni Kołnierz montażowy 2) Uwagi 1) Kołnierz montażowy dla zaworu DN 150 wykonany jest z pogłębieniem (wymiar h1), 2) Kołnierz montażowy stanowi integralną część zaworu. Zawory bez napędu z wolnym trzpieniem (wymiary w mm) Zakończenie typu płetwa Zakończenie Średnica Średnica (DD) typu kwadrat trzpienia G H h/h 1 L t B M M M M ) Adapter trzpienia Adapter trzpienia Pierścień montażowy Kołnierz montażowy Kołnierz montażowy Rozwiązanie konstrukcyjne dla zaworów oznaczonych 4) Do osi głównej zaworu Rozwiązanie konstrukcyjne dla pozostałych zaworów o zwiększonym rozmiarze kołnierzy montażowych Do osi głównej zaworu Zawory bez napędu z wolnym trzpieniem (wymiary w mm) Uwagi Wymiary kołnierzy i trzpienia podano w milimetrach. 3) Zakończenie trzpienia typu kwadrat zgodnie z normą ISO 5211, 4) Wymiary kołnierzy dla zaworów standardowych. Demontaż, wymiana oraz przeróbki kołnierza montażowego powodują naruszenie uszczelnienia dławnicy oraz utratę gwarancji. W przypadku konieczności wymiany kołnierzy prosimy o kontakt z naszą firmą. Średnica Kołnierz ISO A B C d1 d2 d3 d4 s 3) F04 4) x F x F x F05 4) x F x F x F05 4) x F x F x F07 4) x F x F x F07 4) x F x F x F x F07 4) x F x F x F x F x F x F x F x 46 Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 9

10 Zawory kulowe z wyłożeniem PFA - Kwestionariusz doboru zaworów Obliczenia charakterystyk przepływu mogą zostać przeprowadzone przy użyciu poniższych równań opracowanych dla cieczy oraz gazów. Do zaworów Neotecha mogą zostać dostarczone precyzyjne arkusze charakterystyk przepływu sporządzone w oparciu o parametry medium oraz rodzaj wymaganego działania zaworu. Ciecze: Gazy: K V = Q RHO (P 1 - P 2 ) x 1000 K V = Q N RHO N x T 514 P x P 2 K V = współczynnik przepływu [m³/h] Q = natężenie przepływu [m³/h] RHO = gęstość [kg/m³] P 1 = ciśnienie wejściowe [bar a] P 2 = ciśnienie wyjściowe [bar a] K V = współczynnik przepływu [m 3 /h] Q N = natężenie przepływu [m 3 /h] RHO N = gęstość [kg/m³] P 1 = ciśnienie wejściowe [bar a] P 2 = ciśnienie wyjściowe [bar a] P = spadek ciśnienia (P 1 - P 2 ) T = temperatura medium [K] Dla doboru zaworów prosimy o dostarczenie następujących parametrów: Ciecze: Przepływ Q min. [m³/h] Q norm. [m³/h] Q max. [m³/h] Ciśnienie wejściowe P 1 min. [bar a] P 1 norm. [bar a] P 1 max. [bar a] Ciśnienie wyjściowe P 2 min. [bar a] P 2 norm. [bar a] P 2 max. [bar a] Ciśnienie parowania pv [bar a] Ciśnienie krytyczne pc [bar a] Gęstość RHO [kg/m³] Średnica rurociągu DN [mm] Średnica zaworu DN [mm] Gazy: Przepływ W min. [kg/h] W norm. [kg/h] W max. [kg/h] Ciśnienie wejściowe P 1 min. [bar a] P 1 norm. [bar a] P 1 max. [bar a] Ciśnienie wyjściowe P 2 min. [bar a] P 2 norm. [bar a] P 2 max. [bar a] Temperatura wejściowa T 1 [Kelvin] Gęstość normalna RHO N [kg/nm³] Gęstość RHO [kg/m³] Współczynnik ciepła właściwego Kappa [ ] Średnica rurociągu DN [mm] Średnica zaworu DN [mm] Dopuszczalne jest podawanie w/w parametrów w innym systemie jednostek. Dla uszczelnień o charakterystyce stałoprocentowej oraz stało liniowej optymalny zakres pracy zaworu występuje w zakresie kątów otwarcia Zawory dobierane są w taki sposób aby minimalny oraz maksymalny wymagany przepływ zawarty był w zakresie powyższych optymalnych kątów otwarcia. Pentair zastrzega sobie prawo do zmian bez powiadomienia strona 10
