1 APARATY BEZPIECZNIKOWE, SYSTEMY SZYN ZBIORCZYCH TOP TECHNIKA 214 W ROZŁĄCZNIKI BEZPIECZNIKOWE W PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE CUSTO W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN TH1 W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN W ROZŁĄCZNIKI BEZPIECZNIKOWE ARROW W UNIWERSALNY SYSTEM MODUŁ-CONNECT W ROZŁĄCZNIKI QUADRON CROSS-LINK

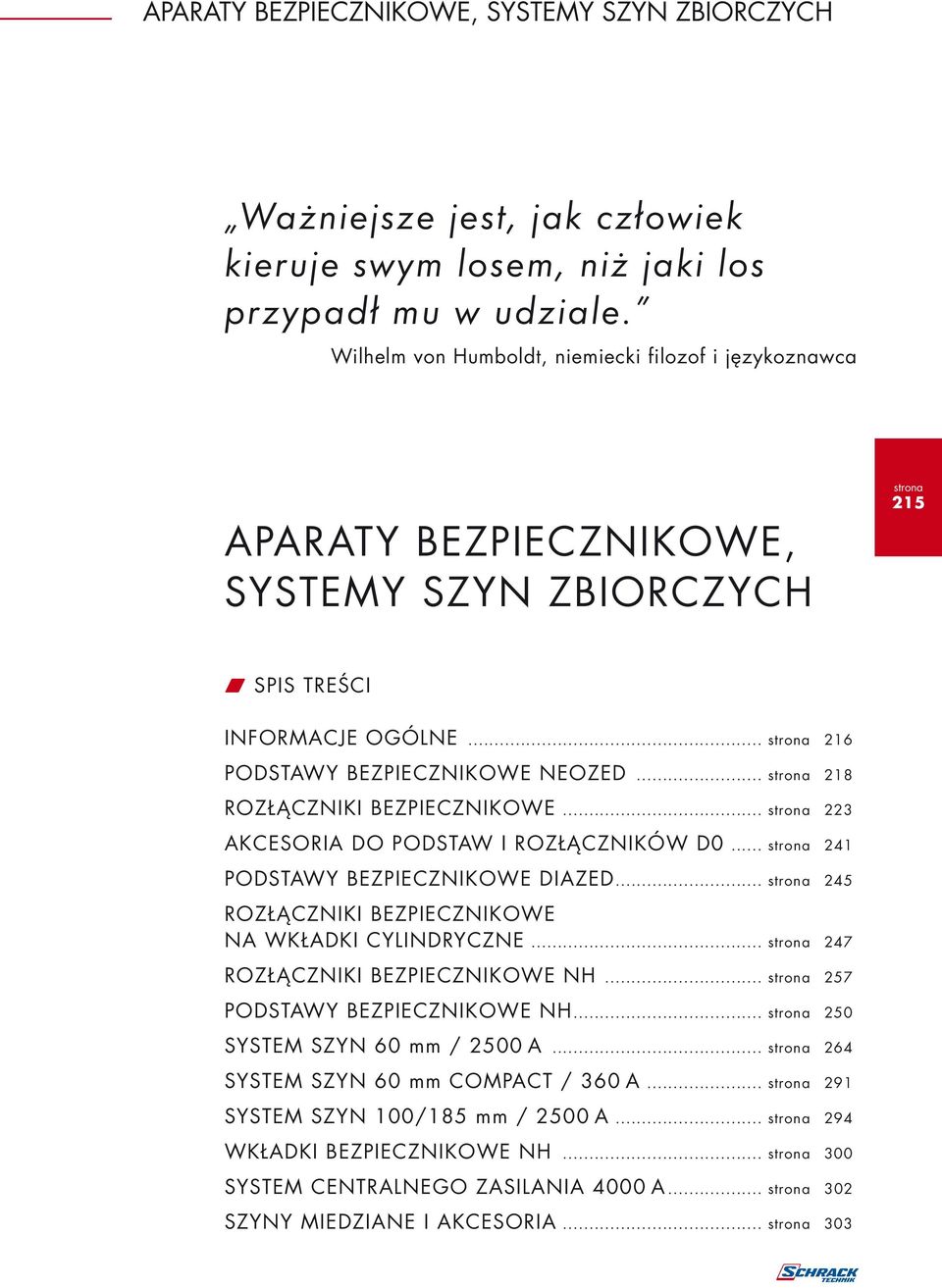

2 APARATY BEZPIECZNIKOWE, SYSTEMY SZYN ZBIORCZYCH Ważniejsze jest, jak człowiek kieruje swym losem, niż jaki los przypadł mu w udziale. Wilhelm von Humboldt, niemiecki filozof i językoznawca APARATY BEZPIECZNIKOWE, SYSTEMY SZYN ZBIORCZYCH 215 w SPIS TREŚCI INFORMACJE OGÓLNE PODSTAWY BEZPIECZNIKOWE NEOZED ROZŁĄCZNIKI BEZPIECZNIKOWE AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW D PODSTAWY BEZPIECZNIKOWE DIAZED ROZŁĄCZNIKI BEZPIECZNIKOWE NA WKŁADKI CYLINDRYCZNE ROZŁĄCZNIKI BEZPIECZNIKOWE NH PODSTAWY BEZPIECZNIKOWE NH SYSTEM SZYN 60 mm / 2500 A SYSTEM SZYN 60 mm COMPACT / 360 A SYSTEM SZYN 100/185 mm / 2500 A WKŁADKI BEZPIECZNIKOWE NH SYSTEM CENTRALNEGO ZASILANIA 4000 A SZYNY MIEDZIANE I AKCESORIA

3 INFORMACJE OGÓLNE W BEZPIECZNIKI TOPIKOWE INFORMACJE OGÓLNE Bezpiecznik topikowy jest elementem zabezpieczającym instalację elektryczną i odbiorniki elektryczne przed ich uszkodzeniem w przypadku wystąpienia nadmiernego natężenia prądu. 216 W NORMY Charakterystyki bezpieczników topikowych według IEC W celu dostosowania bezpieczników do wymagań różnych instalacji i odbiorników zostały stworzone różne charakterystyki prądowo-czasowe. Pierwsza litera wskazuje zakres wyłączenia bezpiecznika: g = wkładki topikowe o pełnozakresowej zdolności wyłączania Te bezpieczniki zapewniają nie tylko ochronę przed zwarciem, ale także chronią instalację przy prądach przeciążeniowych. a = wkładki topikowe o niepełnozakresowej zdolności wyłączania Te bezpieczniki pokrywają w zadziałaniu tylko częściowy zakres charakterystyki, zależny od zastosowania, np. zabezpieczenie zwarciowe dla obwodów silnikowych. Druga litera oznacza kategorię użytkowania urządzenia chronionego: G = ochrona kabli i przewodów (poprzednie oznaczenie L) M = ochrona silników R = ochrona półprzewodników charakterystyka ar, gr charakterystyka gg (gl) charakterystyka am W CHARAKTERYSTYKI I ZASTOSOWANIE BEZPIECZNIKÓW Klasa robocza obszar zastosowania i charakterystyka gg am gr ss ar gtr Stare oznaczenia gl gt gf gi gii

4 INFORMACJE OGÓLNE W ZABEZPIECZENIA DO FOTOWOLTAIKI INFORMACJE OGÓLNE Dla systemów fotowoltaicznych istnieje oddzielna charakterystyka, ponieważ panele fotowoltaiczne nie są w stanie dostarczyć dość energii, aby wyzwolić (stopić) bezpiecznik o charakterystyce gg. Dlatego też, zostały znormalizowane bezpieczniki o charakterystyce gpv. Charakterystyka gpv oznacza pełnozakresowy bezpiecznik dla systemów fotowoltaicznych. W ROZŁĄCZNIK BEZPIECZNIKOWY W CHARAKTERYSTYKA 217 ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów

5 PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE NEOZED INFORMACJE OGÓLNE W podstawach bezpiecznikowych NEOZED firmy Schrack, dzięki umieszczeniu zacisków do oszynowania w dolnej części podstawy, można łatwiej wprowadzać kable i wzrokowo kontrolować listwy zaciskowe. Bezpieczeństwo eksploatacyjne w przypadku podłączania różnych przewodów zostaje zapewnione, dzięki dwuczęściowej przestrzeni zaciskowej. Możliwe jest przy tym łączenie różnych przekrojów lub dwóch jednakowych do 16 mm 2. Różne przekroje i rodzaje przewodów można bezproblemowo zaciskać zarówno po stronie wejścia, jak i wyjścia aparatu. 218 Szybszy montaż, oszczędność czasu przy montażu Wyższe bezpieczeństwo eksploatacyjne Elastyczność w okablowaniu Innowacyjna technika przyłączeniowa dzięki dwuczęściowemu zaciskowi ramowemu Łatwiejsze wprowadzanie przewodów Możliwość wzrokowego kontrolowania miejsc podłączenia przewodów Zacisk do przewodu zasilającego g Zacisk do oszynowania ne Podłączenia: 35 mm 2 i 4 mm 2 wyjścia 2 x 16 mm 2 po stronie zasilania Tulejka z dwiema żyłami po stronie zasilania 35 mm 2 i 4 mm 2 po stronie zasilania

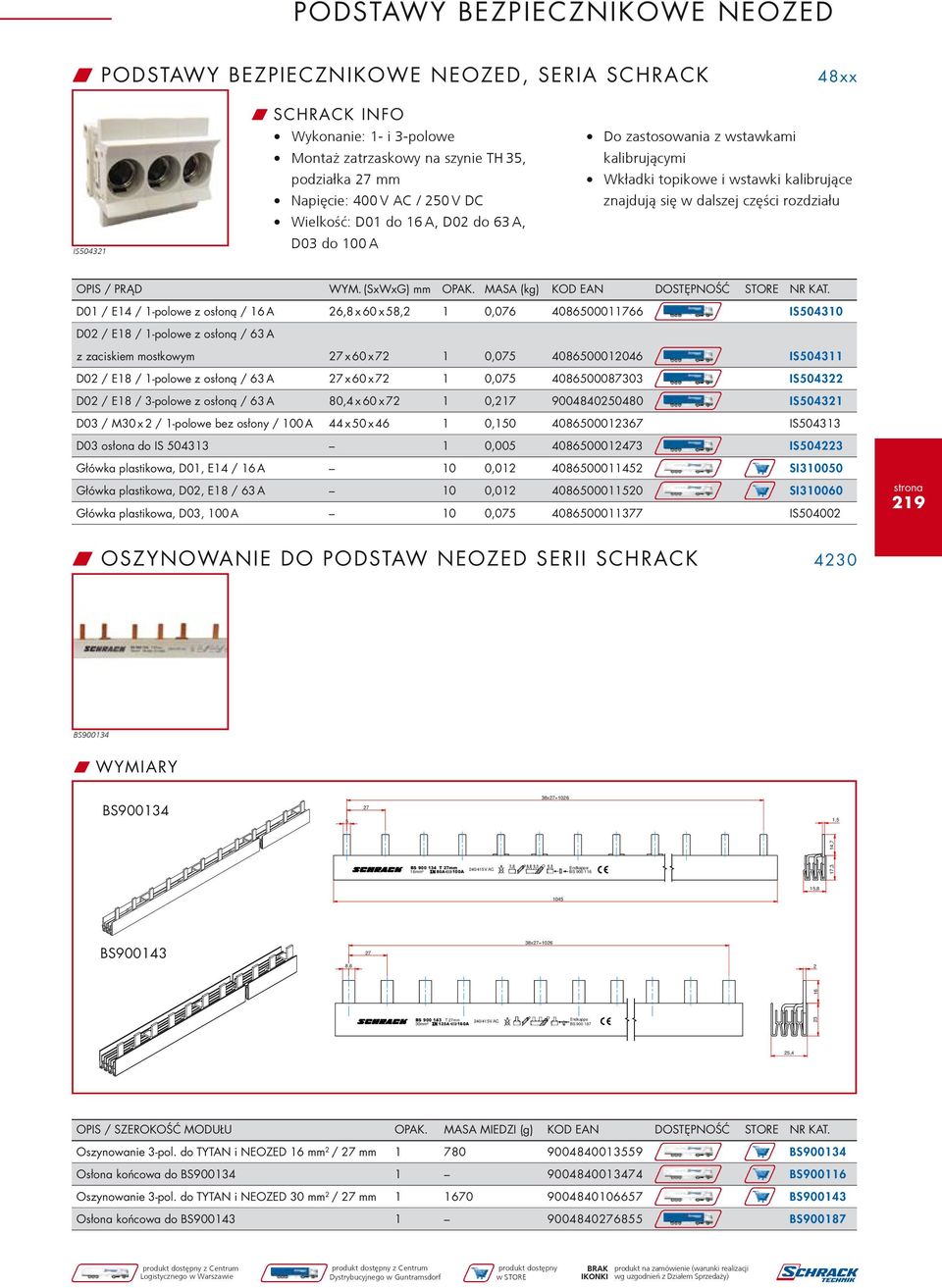

6 Freimaßto Tolera PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE NEOZED, SERIA SCHRACK 48xx IS Wykonanie: 1- i 3-polowe Montaż zatrzaskowy na szynie TH 35, podziałka 27 mm Napięcie: 400 V AC / 250 V DC Wielkość: D01 do 16 A, D02 do 63 A, D03 do 100 A Do zastosowania z wstawkami kalibrującymi Wkładki topikowe i wstawki kalibrujące znajdują się w dalszej części rozdziału OPIS / PRĄD WYM. (SxWxG) mm OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. D01 / E14 / 1-polowe z osłoną / 16 A 26,8 x 60 x 58,2 1 0, IS D02 / E18 / 1-polowe z osłoną / 63 A z zaciskiem mostkowym 27 x 60 x , IS D02 / E18 / 1-polowe z osłoną / 63 A 27 x 60 x , IS D02 / E18 / 3-polowe z osłoną / 63 A 80,4 x 60 x , IS D03 / M30 x 2 / 1-polowe bez osłony / 100 A 44 x 50 x , IS D03 osłona do IS , IS Główka plastikowa, D01, E14 / 16 A 10 0, SI Główka plastikowa, D02, E18 / 63 A 10 0, SI Główka plastikowa, D03, 100 A 10 0, IS W OSZYNOWANIE DO PODSTAW NEOZED SERII SCHRACK 4230 BS W WYMIARY BS x27=1026 1,5 240/415V AC 16mm² Endkappe BS ,3 14,7 ISO 27 c ,8 BS x27=1026 8, Dru 240/415V AC 30mm² T 27mm Endkappe BS ,4 OPIS / SZEROKOŚĆ MODUŁU OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Oszynowanie 3-pol. do TYTAN i NEOZED 16 mm 2 / 27 mm BS Osłona końcowa do BS BS Oszynowanie 3-pol. do TYTAN i NEOZED 30 mm 2 / 27 mm BS Osłona końcowa do BS BS900187

7 PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE CUSTO, SERIA WR 220 Podstawy do wkładek bezpiecznikowych D01 (16 A), D02 (63 A) Wykonanie: 1- i 3-polowe Napięcie znamionowe: 400 V AC / 250 V DC Krótkotrwały prąd zwarciowy: 50 ka (AC), 8 ka (DC) Wykonanie zgodnie z IEC / VDE Montaż na szynie TH 35 zgodnie z DIN EN rodzaje zacisków: dla kabli i oszynowania Przekrój podłączeniowy kabli 1,5 35 mm 2, oszynowanie 1,5 16 mm 2 Zintegrowana, wysuwana niebieska osłona śrub z polem opisowym Materiał obudowy nie zawiera szkodliwych związków silikonu i halogenu

8 PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE CUSTO DO 63 A, SERIA WR 483x SI Podstawy do wkładek D01 (16 A), D02 (63 A) Wykonanie: 1- i 3-polowe Napięcie znamionowe: 400 V AC / 250 V DC Krótkotrwały prąd zwarciowy: 50 ka (AC), 8 ka (DC) Wykonanie zgodnie z IEC / VDE Montaż na szynie TH 35 zgodnie z DIN EN rodzaje zacisków: dla kabli i oszynowania Przekrój podłączenia kabli 1,5 35 mm 2, oszynowanie 1,5 16 mm 2 Zintegrowana, wysuwana niebieska osłona śrub z polem opisowym Materiał obudowy nie zawiera szkodliwych związków silikonu i halogenu OPIS / PRĄD WYM. (SxWxG) mm OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. D01 E14, 1-pol. z osłoną / 16 A 26,8 x 60 x 58,2 1 0, SI D01 E14, 3-pol. z osłoną / 16 A 80,4 x 60 x 58,2 1 0, SI D02 E18, 1-pol. z osłoną / 63 A 26,8 x 60 x 58,2 1 0, SI D02 E18, 3-pol. z osłoną / 63 A 80,4 x 60 x 58,2 1 0, SI Główka z tworzywa, D01 E14 / 16 A 20 0, SI Główka z tworzywa, D02 E18 / 63 A 20 0, SI W AKCESORIA DO PODSTAW NEOZED SERII WR 483x SI OPIS / SZEROKOŚĆ MODUŁU OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Oszynowanie 3-biegunowe, 16 mm 2, 80 A / 27 mm SI Osłona końcowa do oszynowania 3-polowego 16 mm 2 dla SI SI Oszynowanie 3-biegunowe, 35 mm 2, 130 A / 27 mm SI Osłona końcowa do oszynowania 3-polowego, 35 mm 2 dla SI SI ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

9 PODSTAWY BEZPIECZNIKOWE NEOZED W PODSTAWY BEZPIECZNIKOWE TRITON DO 63 A 483x S Podstawy 1-polowe i 3-polowe Napięcie znamionowe: 400 V AC / 250 V DC Prąd znamionowy D01: do 16 A (E14) Prąd znamionowy D02: do 63 A (E18) Do wkładek topikowych D01 i D02 Wykonane z termoplastiku o ciągłej temperaturze pracy 120 C Zaciski 1,5 35 mm 2, Md = 4 Nm Pełne zabezpieczenie przed dotykiem bezpośrednim zgodnie z DIN EN / BGV A3 Do zabudowy szeregowej OPIS / PRĄD WYM. (SxWxG) mm OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Podstawa D01 E14, 1-polowa / 16 A 26,8 x 80 x , SI Podstawa D01 E14, 3-polowa / 16 A 80,4 x 80 x , SI Podstawa D02 E18, 1-polowa / 63 A 26,8 x 80 x , SI Podstawa D02 E18, 3-polowa / 63 A 80,4 x 80 x , SI Główka z tworzywa, D01 E14 / 16 A 20 0, SI Główka z tworzywa, D02 E18 / 63 A 20 0, SI W AKCESORIA DO PODSTAW TRITON 483x BS OPIS / SZEROKOŚĆ MODUŁU OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Oszynowanie 3-biegunowe, 16 mm 2, 80 A / 27 mm SI Osłona końcowa do oszynowania 3-polowego, 16 mm 2 dla SI SI Oszynowanie 3-biegunowe, 35 mm 2, 130 A / 27 mm SI Osłona końcowa do oszynowania 3-polowego, 35 mm 2 dla SI SI ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki

10 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE INFORMACJE OGÓLNE W OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM według DIN VDE 0660 część 514, EN 50274, PN-EN Norma PN-EN 50274: Rozdzielnice i sterownice niskonapięciowe Ochrona przed porażeniem prądem elektrycznym Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych. W powyższej normie (EN 50274) zostały podane wymagania dotyczące dodatkowych właściwości, które zapewnią ochronę przed porażeniem elektrycznym, spowodowanym dotykiem bezpośrednim części czynnych niebezpiecznych przez osoby wykwalifikowane w sytuacjach, gdy muszą one ręcznie obsługiwać aparaty wchodzące w skład rozdzielnic, w których nie można uzyskać stopnia ochrony obsługiwanej powierzchni co najmniej IPXXB. gwint gwint W TEMPERATURA I MOC STRAT W podstawach bezpiecznikowych występują duże straty mocy spowodowane poluzowaniem styku przy nieodpowiednio wkręconej główce bezpiecznikowej. C W PORÓWNANIE: PODSTAWA A ROZŁĄCZNIK W rozłącznikach bezpiecznikowych występują niewielkie straty dzięki specjalnej wtykanej podstawie bezpiecznika. C 0,8 W OCHRONA DLA PALCÓW PRZED WYSOKIMI TEMPERATURAMI PORÓWNANIE: PODSTAWA A ROZŁĄCZNIK Wkręcane główki bezpiecznikowe w podstawach mogą się nagrzewać. Schraubkappen können überhitzt sein. Wymiana wkładki w rozłącznikach jest bezproblemowa. Podstawa się nie nagrzewa.

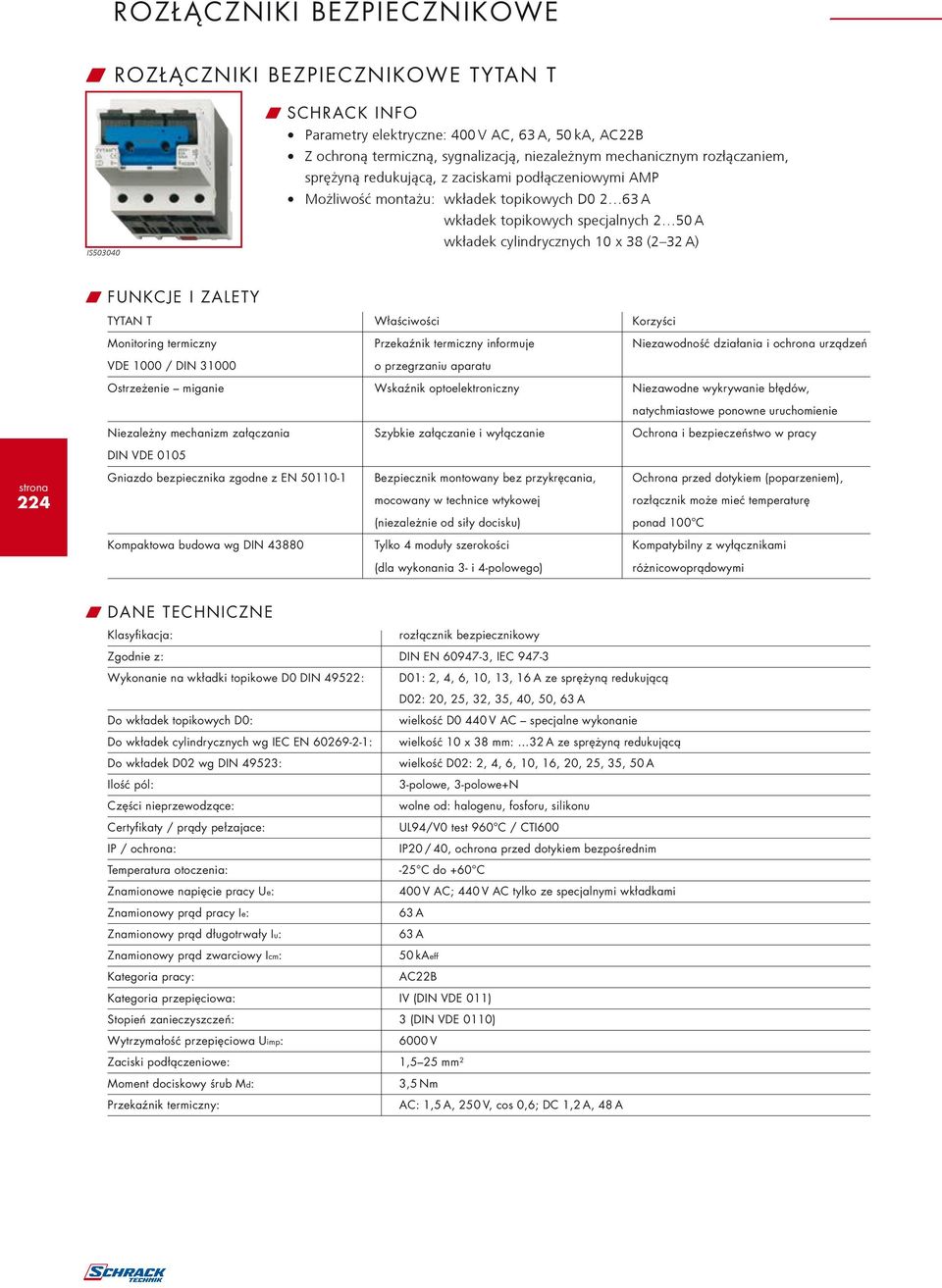

11 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN T IS Parametry elektryczne: 400 V AC, 63 A, 50 ka, AC22B Z ochroną termiczną, sygnalizacją, niezależnym mechanicznym rozłączaniem, sprężyną redukującą, z zaciskami podłączeniowymi AMP Możliwość montażu: wkładek topikowych D A wkładek topikowych specjalnych 2 50 A wkładek cylindrycznych 10 x 38 (2 32 A) W FUNKCJE I ZALETY TYTAN T Właściwości Korzyści Monitoring termiczny Przekaźnik termiczny informuje Niezawodność działania i ochrona urządzeń VDE 1000 / DIN o przegrzaniu aparatu Ostrzeżenie miganie Wskaźnik optoelektroniczny Niezawodne wykrywanie błędów, natychmiastowe ponowne uruchomienie Niezależny mechanizm załączania Szybkie załączanie i wyłączanie Ochrona i bezpieczeństwo w pracy DIN VDE Gniazdo bezpiecznika zgodne z EN Bezpiecznik montowany bez przykręcania, Ochrona przed dotykiem (poparzeniem), mocowany w technice wtykowej rozłącznik może mieć temperaturę (niezależnie od siły docisku) ponad 100 C Kompaktowa budowa wg DIN Tylko 4 moduły szerokości Kompatybilny z wyłącznikami (dla wykonania 3- i 4-polowego) różnicowoprądowymi W DANE TECHNICZNE Klasyfikacja: rozłącznik bezpiecznikowy Zgodnie z: DIN EN , IEC Wykonanie na wkładki topikowe D0 DIN 49522: D01: 2, 4, 6, 10, 13, 16 A ze sprężyną redukującą D02: 20, 25, 32, 35, 40, 50, 63 A Do wkładek topikowych D0: wielkość D0 440 V AC specjalne wykonanie Do wkładek cylindrycznych wg IEC EN : wielkość 10 x 38 mm: 32 A ze sprężyną redukującą Do wkładek D02 wg DIN 49523: wielkość D02: 2, 4, 6, 10, 16, 20, 25, 35, 50 A Ilość pól: 3-polowe, 3-polowe+N Części nieprzewodzące: wolne od: halogenu, fosforu, silikonu Certyfikaty / prądy pełzajace: UL94/V0 test 960 C / CTI600 IP / ochrona: IP20 / 40, ochrona przed dotykiem bezpośrednim Temperatura otoczenia: -25 C do +60 C Znamionowe napięcie pracy Ue: 400 V AC; 440 V AC tylko ze specjalnymi wkładkami Znamionowy prąd pracy Ie: 63 A Znamionowy prąd długotrwały Iu: 63 A Znamionowy prąd zwarciowy Icm: 50 kaeff Kategoria pracy: AC22B Kategoria przepięciowa: IV (DIN VDE 011) Stopień zanieczyszczeń: 3 (DIN VDE 0110) Wytrzymałość przepięciowa Uimp: 6000 V Zaciski podłączeniowe: 1,5 25 mm 2 Moment dociskowy śrub Md: Przekaźnik termiczny: 3,5 Nm AC: 1,5 A, 250 V, cos 0,6; DC 1,2 A, 48 A

12 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN T kontynuacja 4230, 4824, 4825 W SCHEMATY I WYMIARY allpolig OPIS KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ROZŁĄCZNIKI 3-POLOWE D02 rozłącznik bezpiecznikowy TYTAN T, 3-polowy IS D02 rozłącznik bezpiecznikowy TYTAN T, 3-polowy, ze stykiem pomocniczym IS D02 rozłącznik bezpiecznikowy TYTAN T, 3-polowy, tylko dla wkładki 25 A IS D02 rozłącznik bezpiecznikowy TYTAN T, 3-polowy, tylko dla wkładki 50 A IS AKCESORIA Redukcja wkładki dla D01 i 10 x 38 mm ISF90299 Zwora 63 A (3 szt.) IS Oszynowanie TYTAN, 3-polowe BS Osłona końcowa 3P do oszynowania BS ROZŁĄCZNIKI 3+N-POLOWE D02 TYTAN T 3+N IS AKCESORIA Sprężyna redukcyjna dla D01 i 10 x 38 mm ISF90299 Oszynowanie 1 m, 4-polowe, 16 mm² BS Osłona końcowa 4P do oszynowania BS ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

13 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI TYTAN T TH1 I HR12 GRUPOWA, ELEKTRONICZNA KONTROLA STANU ROZŁĄCZNIKÓW Rozłączniki TYTAN T z nowoczesną, elektroniczną kontrolą stanu rozłączników Kontrola działania / wizualizacja: gotowość do pracy bezpiecznik przepalił się urządzenie przegrzane TH1 HR12 Zasada działania: Grupowa, elektroniczna kontrola stanu rozłączników składa się maksymalnie z 12 rozłączników bezpiecznikowych TYTAN TH1 i głównego przekaźnika ochronnego TYTAN HR 12. Połączenie komponentów systemu jest łatwo i szybko realizowane za pomocą przewodów z wtykami RJ10. W systemie, 12 sztuk rozłączników bezpiecznikowych może być mieszanych pomiędzy TYTAN TH1 i TYTAN RH1 (patrz rozdział zrozłącznikami bezpiecznikowymi TYTAN RH1 dla systemu szyn zbiorczych 60 mm). 226 Przekaźnik ochronny TYTAN HR12 Nadzorowane funkcje kontrolne są podawane na bezpotencjałowe styki przekaźnika gotowość do pracy bezpiecznik przepalił się urządzenie przegrzane W DANE TECHNICZNE Normy: DIN EN (EMV bezpieczeństwo), IEC/EN , IEC/EN , EN Napięcie pomiarowe: 24 V DC Pobór mocy dla: TYTAN TH1: praca 0,4 W / usterka 1,25 W TYTAN HR12: 0,95 W STYKI PRZEKAŹNIKA Napięcie znamionowe / prąd: Minimalne napięcie / prąd: Wytrzymałość dielektryczna: informacja o uszkodzeniu bezpiecznika i przegrzaniu urządzenia 250 V / 5 Aμ AC cosφ = l 30 V / 5 A DC 300 V / 0,25 A DC 100 mv / 10 ma AC/DC cewka styki 4 kveff otwarty styk 1 kveff Odporność na napięcie udarowe: Kategoria przepięciowa: 4 kv III OGÓLNE Klasa palności / odporność na prądy pełzające: UL94/V0, badanie rozżarzonym drutem 960 C / CTI 600 Stopień zanieczyszczenia: 3 Rodzaj ochrony / rodzaj ochrony przed dotykiem: Zakres temperatury pracy otoczenie / magazynowanie: IP20 / IP40; ochrona przed dotykiem palców i dłoni -25 C do +60 C / -40 C do +60 C Zaciski podłączeniowe: drut 1 x 4 mm 2 / 2 x 1,5 mm 2 linka 1 x 2,5 mm 2 Moment dokręcający Md: 0,5 Nm

14 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI TYTAN T TH1 I HR12 GRUPOWA, 4230, 4820, 4824, 4825 ELEKTRONICZNA KONTROLA STANU ROZŁĄCZNIKÓW kontynuacja W WYMIARY I SCHEMATY TYTAN TH1 227 OPIS KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 3-POLOWY Rozłącznik bezpiecznikowy TYTAN TH1, 63 A, 3p+N, ze zintegrowanym układem ochrony i diodami LED IS AKCESORIA Sprężyna redukcyjna dla bezpieczników D01 i 10 x 38 mm ISF90299 Zwora do TYTAN TH1, 63 A, 3 szt IS Oszynowanie 1 m dla TYTAN, 3-polowe BS Osłona końcowa do oszynowania BS TYTAN HR12 PRZEKAŹNIK OCHRONNY 2 styki przełączne 5 A / 250 V AC IS KABLE POŁĄCZENIOWE Z WTYKIEM RJ10 Kabel połączeniowy 15 cm wtyk RJ IS Kabel połączeniowy 100 cm wtyk RJ IS504877

15 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI TYTAN T TH1 I HR12 POJEDYNCZA, ELEKTRONICZNA KONTROLA STANU ROZŁĄCZNIKA Rozłączniki obciążenia D0 z nowoczesną kontrolą elektroniczną stanu rozłącznika Kontrola działania / wizualizacja: gotowość do pracy bezpiecznik przepalił się urządzenie przegrzane TH1 Budowa: Pojedynczą kontrolę stanu rozłącznika uzyskuje się poprzez połączenie rozłącznika TYTAN TH1 z przekaźnikiem ochronnym TYTAN HR 12. Połączenie komponentów systemu jest łatwo i szybko realizowane za pomocą przewodów z wtykami RJ10. HR Główny przekaźnik ochronny TYTAN HR12 Nadzorowane funkcje kontrolne są podawane na bezpotencjałowe styki przekaźnika gotowość do pracy bezpiecznik przepalił się urządzenie przegrzane W DANE TECHNICZNE Normy: DIN EN (EMV bezpieczeństwo), IEC/EN , IEC/EN , EN Napięcie pomiarowe: 24 V DC Pobór mocy dla: TYTAN TH1: praca 0,4 W / usterka 1,25 W TYTAN HR12: 0,95 W STYKI PRZEKAŹNIKA Napięcie znamionowe / prąd: Minimalne napięcie / prąd: Wytrzymałość dielektryczna: informacja o uszkodzeniu bezpiecznika i przegrzaniu urządzenia 250 V / 5 Aμ AC cosφ = l 30 V / 5 A DC 300 V / 0,25 A DC 100 mv / 10 ma AC/DC cewka styki 4 kveff otwarty styk 1 kveff Odporność na napięcie udarowe: Kategoria przepięciowa: 4 kv III OGÓLNE Klasa palności / odporność na prądy pełzające: UL94/V0, badanie rozżarzonym drutem 960 C / CTI 600 Stopień zanieczyszczenia: 3 Rodzaj ochrony / rodzaj ochrony przed dotykiem: Zakres temperatury pracy otoczenie / magazynowanie: IP20 / IP40; ochrona przed dotykiem palców i dłoni -25 C do +60 C / -40 C do +60 C Zaciski podłączeniowe: drut 1 x 4 mm 2 / 2 x 1,5 mm 2 linka 1 x 2,5 mm 2 Moment dokręcający Md: 0,5 Nm

16 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI TYTAN T TH1 I HR12 POJEDYNCZA, 4230, 4820, 4824, 4825 ELEKTRONICZNA KONTROLA STANU ROZŁĄCZNIKA kontynuacja W WYMIARY I SCHEMATY TYTAN TH1 229 OPIS KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 3-POLOWY Rozłącznik bezpiecznikowy TYTAN TH1, 63 A, 3p+N, ze zintegrowanym układem ochrony i diodami LED IS AKCESORIA Sprężyna redukcyjna dla bezpieczników D01 i 10 x 38 mm ISF90299 Zwora do TYTAN TH1, 63 A, 3 szt IS Oszynowanie 1m dla TYTAN, 3-polowe BS Osłona końcowa do oszynowania BS TYTAN HR11 PRZEKAŹNIK OCHRONNY 3 styki przełączne 5 A / 250 V AC IS KABLE POŁĄCZENIOWE Z WTYKIEM RJ10 Kabel połączeniowy 15 cm z wtykiem RJ IS Kabel połączeniowy 100 cm z wtykiem RJ IS504877

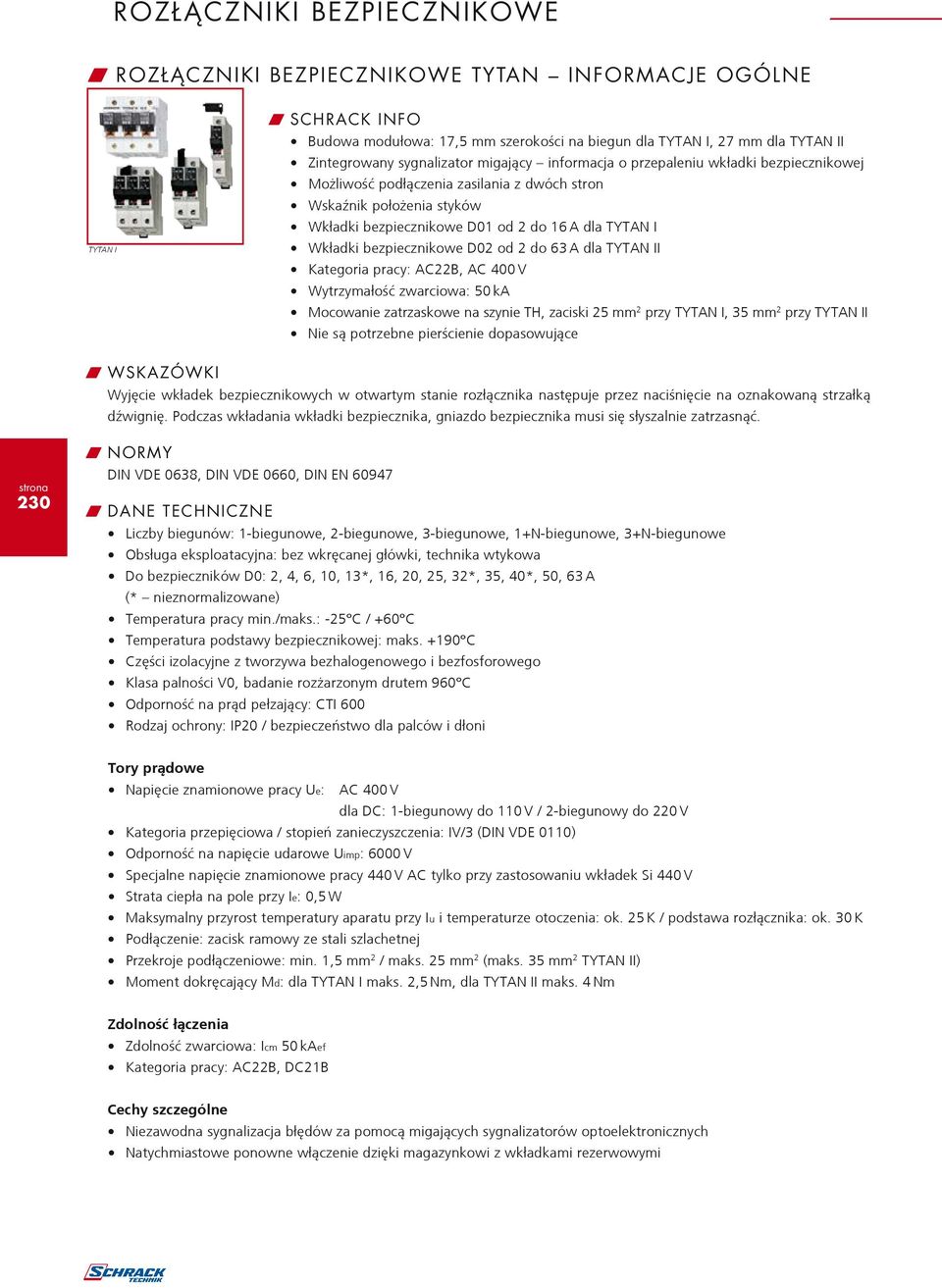

17 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN INFORMACJE OGÓLNE TYTAN I Budowa modułowa: 17,5 mm szerokości na biegun dla TYTAN I, 27 mm dla TYTAN II Zintegrowany sygnalizator migający informacja o przepaleniu wkładki bezpiecznikowej Możliwość podłączenia zasilania z dwóch stron Wskaźnik położenia styków Wkładki bezpiecznikowe D01 od 2 do 16 A dla TYTAN I Wkładki bezpiecznikowe D02 od 2 do 63 A dla TYTAN II Kategoria pracy: AC22B, AC 400 V Wytrzymałość zwarciowa: 50 ka Mocowanie zatrzaskowe na szynie TH, zaciski 25 mm 2 przy TYTAN I, 35 mm 2 przy TYTAN II Nie są potrzebne pierścienie dopasowujące W WSKAZÓWKI Wyjęcie wkładek bezpiecznikowych w otwartym stanie rozłącznika następuje przez naciśnięcie na oznakowaną strzałką dźwignię. Podczas wkładania wkładki bezpiecznika, gniazdo bezpiecznika musi się słyszalnie zatrzasnąć. 230 W NORMY DIN VDE 0638, DIN VDE 0660, DIN EN W DANE TECHNICZNE Liczby biegunów: 1-biegunowe, 2-biegunowe, 3-biegunowe, 1+N-biegunowe, 3+N-biegunowe Obsługa eksploatacyjna: bez wkręcanej główki, technika wtykowa Do bezpieczników D0: 2, 4, 6, 10, 13*, 16, 20, 25, 32*, 35, 40*, 50, 63 A (* nieznormalizowane) Temperatura pracy min./maks.: -25 C / +60 C Temperatura podstawy bezpiecznikowej: maks C Części izolacyjne z tworzywa bezhalogenowego i bezfosforowego Klasa palności V0, badanie rozżarzonym drutem 960 C Odporność na prąd pełzający: CTI 600 Rodzaj ochrony: IP20 / bezpieczeństwo dla palców i dłoni Tory prądowe Napięcie znamionowe pracy Ue: AC 400 V dla DC: 1-biegunowy do 110 V / 2-biegunowy do 220 V Kategoria przepięciowa / stopień zanieczyszczenia: IV/3 (DIN VDE 0110) Odporność na napięcie udarowe Uimp: 6000 V Specjalne napięcie znamionowe pracy 440 V AC tylko przy zastosowaniu wkładek Si 440 V Strata ciepła na pole przy Ie: 0,5 W Maksymalny przyrost temperatury aparatu przy Iu i temperaturze otoczenia: ok. 25 K / podstawa rozłącznika: ok. 30 K Podłączenie: zacisk ramowy ze stali szlachetnej Przekroje podłączeniowe: min. 1,5 mm 2 / maks. 25 mm 2 (maks. 35 mm 2 TYTAN II) Moment dokręcający Md: dla TYTAN I maks. 2,5 Nm, dla TYTAN II maks. 4 Nm Zdolność łączenia Zdolność zwarciowa: Icm 50 kaef Kategoria pracy: AC22B, DC21B Cechy szczególne Niezawodna sygnalizacja błędów za pomocą migających sygnalizatorów optoelektronicznych Natychmiastowe ponowne włączenie dzięki magazynkowi z wkładkami rezerwowymi

18 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIK BEZPIECZNIKOWY TYTAN I DO 16 A 4824 Rozłączniki bezpiecznikowe TYTAN I do 16 A, AC 400 V, AC22 Zdolność zwarciowa: 50 ka Zaciski windowe do 25 mm 2 TYTAN I W WYMIARY I SCHEMATY , ,5 68 OPIS WYM. (SxWxG) mm OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. TYTAN I / 1-polowy 17,5 x 84 x , IS TYTAN I / 2-polowy 35 x 84 x , IS TYTAN I / 3-polowy 52,5 x 84 x , IS W OSZYNOWANIE 16 mm 2 DO TYTAN I 4230 BS W WYMIARY BS ,8 10,5 17,5 L1 L2 L3 L1 L3 L1 L2 L3 L1 L3 L1 L2 L3 OPIS / MODUŁ OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Oszynowanie 3-pol., języczkowe 16 mm 2 / 18 mm BS Osłona końcowa do BS BS900116

19 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN II DO 63 A INFORMACJE OGÓLNE IS Niezawodne rozłączniki bezpiecznikowe z sygnalizatorami migającymi przepalenia wkładek Technika wtykowa bez wkręcanej główki bezpiecznikowej Kodowanie dzięki dopasowanym wkładkom dla każdego stopnia prądowego Do wkładek bezpiecznikowych D0: 2 63 A Wytrzymałość zwarciowa 50 ka Kategoria pracy AC22B Podłączenie: zacisk rozgałęźny Możliwość podłączenia zasilania z dwóch stron Możliwość plombowania 232 W WŁAŚCIWOŚCI Widoczna przerwa izolacyjna Przez wyjęcie bezpiecznika powstaje widoczna przerwa izolacyjna. Dzięki temu rozłącznik TYTAN zapewnia najwyższy stopień bezpieczeństwa dla personelu przy pracach serwisowych i naprawczych. W DANE TECHNICZNE Klasyfikacja: rozłącznik bezpiecznikowy Zgodność z normami: DIN VDE 0660 cz. 107, EN 60947, IEC / DIN VDE 0636 cz. 41 IEC / DIN VDE 0638, DIN VDE Liczba biegunów: 1-biegunowe, 2-biegunowe, 3-biegunowe, 1+N-biegunowe, 3+N-biegunowe Obsługa: technika wtykowa Przystosowanie do bezpieczników gl, gg, am: D01: 2, 4, 6, 10 i 16; D02: 20, 25, 35, 50 i 63 Temperatura składowanie min./maks.: -25 C / +100 C praca min./maks.: -25 C / +60 C Części izolacyjne: tworzywo bez halogenów fosforu i silikonu Klasa palności / odporność na prądy pełzające: UL94/V0, badanie rozżarzonym drutem 960 C / CTI 600 Rodzaj ochrony / rodzaj ochrony dotykowej: IP20 / bezpieczeństwo palców i dłoni TORY PRĄDOWE Napięcie znamionowe Ue: 400 V Znamionowy prąd pracy Ie: 63 A Znamionowy prąd ciągły Iu: 63 A Kategoria przepięciowa / stopień zanieczyszczenia: IV/3 (DINVDE0110) Napięcie udarowe Uimp: 6000 V Specjalne napięcie znamionowe: AC 440 V, tylko przy stosowaniu wkładek Si 440 V Przyrost temperatury w temperaturze pokojowej przy Iu: ok. 30 K podstawa rozłącznika Podłączenie zacisk: zacisk ramowy ze stali szlachetnej Podłączenie możliwość podłączenia: a) 1 przewód typu linka lub wielodrutowy 1,5 35 mm 2 b) 2 przewody drobnodrutowe z tulejkami na żyłę od 2 x 1,5 mm² do 2 x 16 mm² Moment dokręcający Md M6: ZDOLNOŚĆ ZWARCIOWA 4 Nm Znamionowy prąd zwarciowy Icm: Kategoria pracy: CECHY SZCZEGÓLNE Blokowanie: Sygnalizacja błędów: Zasilanie: 50 kaef Mocowanie: na szynie DIN EN AC22B / DC21B za pomocą przystosowanych do systemu wtyków, możliwość plombowania za pomocą migających sygnalizatorów optoelektronicznych obustronne

20 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN II 4824 Prąd znamionowy: do 63 A Kategoria pracy: AC22 i DC21B Zdolność zwarciowa: 50 ka IS Mocowanie zatrzaskowe na szynie TH 35 Napięcie znamionowe Un = 400 V AC, 110 V DC dla 1-polowego, 220 V DC dla 2-polowego Do zabudowy szeregowej (TH 35) Zaciski windowe do 35 mm 2 Możliwość zaplombowania w stanie załączonym lub rozłączonym Możliwość oszynowania 16 lub 30 mm 2 OPIS WYM. (SxWxG) mm MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Rozłącznik 1-biegunowy / 63 A 27 x 96 x 75 0, IS A Rozłącznik 1+N biegunowy / 63 A 54 x 96 x 75 0, IS A Rozłącznik 3-biegunowy / 63 A 80,5 x 96 x 75 0, IS A Rozłącznik 3+N biegunowy / 63 A 108 x 96 x 75 0, IS A Rozłącznik 3-biegunowy z wkładką 25 A 81 x 96 x 75 0, IS Rozłącznik 3-biegunowy z wkładką 35 A 81 x 96 x 75 0, IS Rozłącznik 3-biegunowy z wkładką 40 A 81 x 96 x 75 0, IS Rozłącznik 3-biegunowy z wkładką 50 A 81 x 96 x 75 0, IS W WKŁADKI BEZPIECZNIKOWE DO ROZŁĄCZNIKÓW TYTAN II 4824 IS IS Sygnalizacja przepalenia wkładki bezpiecznikowej (LED) Wkładki bezpiecznikowe wielkości D01 i D02 Komplet: 1 zestaw = 3 sztuki gniazd z bezpiecznikami W pudełku do zabudowy szeregowej mocowanej na szynie TH 35 W komplecie wstawki limitujące wartość prądu bezpiecznika OPIS WYM. (SxWxG) mm MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Komplet 3 wsuwek z wkładkami 2 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 4 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 6 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 10 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 16 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 20 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 25 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 32 A 54 x 45 x 75 0, IS Komplet 3 wsuwek z wkładkami 35 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 40 A 54 x 45 x 75 0, IS Komplet 3 wsuwek z wkładkami 50 A 54 x 45 x 75 0, IS A Komplet 3 wsuwek z wkładkami 63 A 54 x 45 x 75 0, IS A Zwora bezpiecznikowa do TYTAN 54 x 45 x 75 0, IS Puste pudełko na wkładki 54 x 45 x 75 0, IS Zaślepka wkładki z zamkiem na klucz (z pudełkiem) 54 x 45 x 75 0, IS504721

21 Freimaßto Tolera ROZŁĄCZNIKI BEZPIECZNIKOWE W ZACISKI PODŁĄCZENIOWE I OSZYNOWANIE 4230, 4824 DO ROZŁĄCZNIKÓW TYTAN ORAZ PODSTAW NEOZED D01, D02 IS BS W WYMIARY BS BS x27=1026 1,5 240/415V AC 16mm² Endkappe BS ,3 14,7 ISO 27 c ,8 BS x27=1026 8, Dru 240/415V AC 30mm² T 27mm Endkappe BS ,4 OPIS WYM. (SxWxG) mm OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ZACISKI PODŁĄCZENIOWE Zacisk podłączeniowy 3-polowy, podwójny, 3 x 2 x 35 mm IS Zacisk 95 mm 2, 1-polowy, długi IS OSZYNOWANIE Oszynowanie 1-polowe do TYTAN i NEOZED 16 mm 2 1 m BS Oszynowanie 3-polowe do TYTAN i NEOZED 16 mm 2 1 m BS Osłona końcowa do BS BS Oszynowanie 2-polowe do TYTAN i NEOZED 30 mm 2 1 m BS Oszynowanie 3-polowe do TYTAN i NEOZED 30 mm 2 1 m BS Oszynowanie 4-polowe do TYTAN i NEOZED 30 mm 2 1 m BS Osłona końcowa do BS i BS BS900187

22 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE TYTAN II DO 63 A 4824 Z SYGNALIZACJĄ PRZEPALENIA WKŁADEK IS Rozłączniki bezpiecznikowe D0 z nowoczesną kontrolą zabezpieczenia Zasada działania: Po przyłożeniu napięcia zasilającego U zapala się zielona dioda LED monitoring stanu wkładek bezpiecznikowych jest aktywny. Oba wyjścia przekaźnikowe zostają wzbudzone. Kiedy jedna z wkładek topikowych ulegnie uszkodzeniu na skutek zadziałania nastąpi zmiana położenia styków przekaźników, a żółta dioda LED zacznie migać sygnalizując przepalenie jednej z wkładek. Dwa wyjścia przekaźnikowe dają użytkownikowi szersze możliwości praktycznego zastosowania. Podwójny system przekaźnikowy daje użytkownikowi możliwość zastosowania jednego przekaźnika w obwodzie sterowania, a drugiego do sygnalizacji. Sygnał usterki jest zachowany także przy ręcznym włączaniu urządzenia. Gotowość do pracy uzyskuje się dopiero po wymianie wkładki bezpiecznikowej i naciśnięciu przycisku Reset. W przypadku zwarcia w obwodzie z silnikami może dojść do niepożądanego biegu dwufazowego. Im mniejsze obciążenie silnika, tym później reagują bimetale zabezpieczenia silnika i tym dłużej trwa błędna sytuacja. W takim przypadku nie ma stabilności kierunku obrotów! Bezpiecznik główny TYTAN zabezpiecza także przed tym problemem i w ten sposób uzupełnia zabezpieczenie silnika. 235 W DANE TECHNICZNE System sygnalizacyjny: świeci zielona dioda LED = gotowość do pracy miga żółta dioda LED = zwarcie Styki pomocnicze: 2 styki przełączne 5 A 250 V Zwierny styk pomocniczy: 1 styk zwierny 5 A 250 V Napięcia zasilania: część wyłącznika 90 V 400 V AC 90 V 250 V AC część przekaźnika 24 V 240 V AC/DC W WYMIARY I SCHEMATY 45, , PRĄD ZNAMIONOWY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ROZŁĄCZNIK BEZPIECZNIKOWY 1 x 63 A 1 HS TYTAN IS x 63 A 1 HS TYTAN IS x 63 A 1 HS TYTAN IS ROZŁĄCZNIK BEZPIECZNIKOWY Z TOREM N 1+N x 63 A 1 HS TYTAN IS N x 63 A 1 HS TYTAN IS504709

23 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE CORON INFORMACJE OGÓLNE Możliwość blokowania za pomocą typowej kłódki Natychmiastowe ponowne włączenie dzięki magazynkowi rezerwowemu z wkładkami Łatwa obsługa dzięki technice wtykowej (bez przykręcanej główki) Wkładki topikowe i tulejki dopasowujące w rozdziale Wkładki topikowe D01 i D02 IS W ZGODNOŚĆ Z NORMAMI DIN VDE 0638, DIN VDE 0660, DIN VDE W DANE TECHNICZNE Liczba biegunów: 1-, 2- i 3- polowe Wkładki bezpiecznikowe D01: 1*, 2, 4, 6, 10, 13*, 16 A (* nie znormalizowane) D02: 20, 25, 35, 50, 63 A Temperatura otoczenia magazynowania min./maks.: -50 C / +100 C 236 pracy min./maks.: -25 C / +60 C Temperatura gniazda: maks C Części izolacyjne tworzywo sztuczne: bez halogenu i bez fosforu Klasa palności: V0, badanie rozżarzonym drutem 960 C Odporność na prądy pełzające CTI 600: Stopień ochrony: Rodzaj ochrony dotykowej: Podłączenie zaciski: IP20 bezpieczeństwo palców i dłoni zacisk ramowy ze stali szlachetnej W POZOSTAŁE DANE TECHNICZNE Napięcie znamionowe Ue: AC: 400 V DC: do 110 V 1-polowy / do 220 V 2-polowy Znamionowy prąd pracy Ie: Znamionowy prąd ciągły Iu: Kategoria przepięciowa: 63 A 63 A IV Stopień zanieczyszczenia: 3 (DIN VDE 0110) Napięcie udarowe Uimp: Specjalne napięcie znamionowe: Strata mocy na pole przy Ie: Przyrost temperatury w temperaturze pokojowej przy Iu: 6000 V AC 440 V, tylko przy stosowaniu wkładek Si 440 V 0,5 W ok. 25 K / podstawa rozłącznika ok. 30 K Przekrój podłączeniowy: 1,5 35 mm 2 Moment dokręcający Md: Znamionowy prąd zwarciowy Icm: Kategoria pracy: maks. 4 Nm 50 kaeff AC21B W WYMIARY I SCHEMATY

24 Freimaßto Tolera ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE CORON 4824 IS Wykonanie: 1-, 1+N-, 3-, 3+N-polowe Możliwość blokowania za pomocą kłódki Natychmiastowe ponowne włączenie dzięki magazynkowi rezerwowemu z wkładkami Łatwa obsługa dzięki technice wtykowej bez przykręcanej główki Wkładki topikowe i tulejki dopasowujące w rozdziale Wkładki topikowe D01 i D02 OPIS WYM. (SxWxG) mm OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 1-polowy 27 x 86 x , IS N-polowy 54 x 86 x , IS polowy 81 x 86 x , IS N-polowy 108 x 86 x , IS polowy, 20 A z wkładkami bezpiecznikowymi 81 x 86 x , IS polowy, 25 A z wkładkami bezpiecznikowymi 81 x 86 x , IS polowy, 35 A z wkładkami bezpiecznikowymi 81 x 86 x , IS W OSZYNOWANIE DO ROZŁĄCZNIKÓW CORON BS W WYMIARY BS x27=1026 1,5 240/415V AC 16mm² Endkappe BS ,3 14,7 ISO 27 c ,8 BS x27=1026 8, Dru 240/415V AC 30mm² T 27mm Endkappe BS ,4 OPIS / MODUŁ OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Oszynowanie 3-polowe, języczkowe 16 mm 2 / 27 mm BS Osłona końcowa do BS BS Oszynowanie 3-polowe, języczkowe 30 mm 2 / 27 mm BS Osłona końcowa do BS BS900187

25 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE ARROW 63A, 1-POLOWE 482x 1-polowy rozłącznik bezpiecznikowy na wkładki D01 i D02 do 63 A Kategoria pracy: AC22 / 400 V Wytrzymałość zwarciowa: 50 ka Unikalny mechanizm rozłączający rozłączanie odbywa się za pomocą przycisku Zasilanie od góry lub dołu Opcjonalnie wykonanie z sygnalizacją przepalenia wkładki bezpiecznikowej: ISF53001 Opcjonalnie wykonanie z możliwością plombowania 238 W DANE TECHNICZNE Klasyfikacja: rozłączniki bezpiecznikowe Zgodność z normami: EN : A1: 2001, IEC : 2001 Wykonanie: 1-polowe Obsługa: wtykany bezpiecznik bez wkręcania główki bezpiecznikowej Do zastosowania z bezpiecznikiami gl, gg, am: D01: 2, 4, 6, 10 i 16 A; D02: 20, 25, 35, 50 i 63 A Temperatura: magazynowania min./maks.: -25 C / +100 C pracy min./maks.: -25 C / +60 C Maksymalna temperatura podstawy bezpiecznika: maks C Materiał izolacyjny: tworzywo sztuczne bez halogenu, fosforu i silikonu Klasa palności / odporność na prądy pełzające: UL94/V0, badanie rozżarzonym drutem 960 C / CTI 600 Stopień ochrony / rodzaj ochrony dotykowej: IP20 / IP40; palec i ręka Napięcie znamionowe Ue: 400 V AC Znamionowy prąd pracy Ie: 63 A Znamionowy prąd ciągły Iu: 63 A Kategoria przepięciowa / stopień zanieczyszczenia: IV/3 (DIN VDE 0110) Napięcie udarowe Uimp: 4 kv Znamionowe napięcie izolacji Ui: 690 V Przyrost temperatury w temperaturze pokojowej przy Iu: wtyk bezpiecznika ok. 25 K / podstawa rozłącznika ok. 30 K Podłączenie zacisk: zacisk ramowy ze stali szlachetnej Przekrój podłączeniowy: 1,5 35 mm 2 Moment dokręcający Md M6: Znamionowy prąd zwarciowy Icm: Kategoria pracy: Wymiary (szer. x wys. x gł.): Masa: maks. 4 Nm 50 ka eff AC22B 27 x 65 x 85 mm 0,16 kg OPIS WYM. (SxWxG) mm TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Rozłącznik bezpiecznikowy ARROW 27 x 65 x 85 ARROW ON ISF53000 Rozłącznik bezpiecznikowy ARROW 10 A z plombowaniem ARROW ON ISF53010 Element redukcyjny z D01 na D02 27 x 65 x ISF90299 Zwora 63 A (3 szt.) IS504859

26 ROZŁĄCZNIKI BEZPIECZNIKOWE W ROZŁĄCZNIKI BEZPIECZNIKOWE ARROW 63A, 1-POLOWE kontynuacja Unikalny mechanizm rozłączający wyłączanie odbywa się za pomocą przycisku Migająca informacja o przepaleniu wkładki Ochrona przed dotykiem Ochrona przed przypadkowym wyłączeniem Zaciski ramowe ISF53010 Informacja o przepaleniu wkładki za pomocą LED Bezpieczna wymiana bezpiecznika ochrona przed dotykiem części przewodzących 239 Możliwość plombowania W PRZYKŁAD INSTALACJI

27 ROZŁĄCZNIKI BEZPIECZNIKOWE W PRZYKŁAD INSTALACJI Z OCHRONĄ PRZECIWPRZEPIĘCIOWĄ TM 3 TM TM 1 Rozdzielnica Główna

28 AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW D0 W MODUŁ CONNECT, UNIWERSALNE OSZYNOWANIE 4230 ISS90004 MODUL CONNECT W ZGODNOŚĆ Z NORMAMI VDE 0606 Oszynowanie składa się z kilku elementów, które należy ze sobą zestawić, by uzyskać kompletny zestaw podłączeniowy. W osłonach izolacyjnych ISS90003 oraz IS90004 montuje się pojedyncze szyny Cu (ISS90916), następnie, w zależności od potrzeb instaluje się pojedynczo montowane zaciski podłączeniowe. Zaciski można montować na szynie Cu co 0,5 TE (modułu). Dzięki temu nie ma konieczności wyłamywania niepotrzebnych podłączeń. Co najistotniejsze, zyskujemy możliwość dowolnego zestawienia oszynowania w zależności od przeznaczenia. Zaciski można przestawiać maks. 6 razy w innym razie może dojść do nieprawidłowego styku pomiędzy zaciskiem a szyną główną. Jeśli zaciski są odkształcone, powyginane lub zaśniedziałe, należy je bezzwłocznie wymienić celem zapewnienia właściwego styku z szyną Cu. W DANE TECHNICZNE dobór przekroju dla obciążenia Przekrój szyny: 10 mm 2, 16 mm 2 Maksymalny prąd znamionowy Is: 63 A, 80 A 241 Maksymalny prąd chwilowy Is: 125 A w części środkowej oszynowania Napięcie znamionowe Un: 400 V (415 V) Napięcie znamionowe izolacji Ui: Znamionowy krótkotrwały prąd zwarciowy: 3000 V 25 ka przy głównym zabezpieczeniu 100 A OPIS DŁUGOŚĆ (mm) OPAK. MASA MIEDZI (g) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Szyna prądowa 80 A, 1-biegunowa, 16 mm 2, moduły co 9 mm ISS90916 Osłona izolacyjna 3-bieg. do montażu ISS ISS90003 Osłona izolacyjna 4-bieg. do montażu ISS ISS90004 Wtyk przyłączeniowy L1/N, zacisk wygięty ISS909G1 Wtyk przyłączeniowy L2/L3, zacisk prosty ISS909G2 Płytka końcowa do osłon izolacyjnych 3-biegunowych ISS900K3 Płytka końcowa do osłon izolacyjnych 4-biegunowych ISS900K4 ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów

29 AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW D0 W AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW NA WKŁADKI D0 48xx IS OPIS WYM. (SxWxG) mm TYP MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Zwora 63 A, (3 szt.) do TYTAN R, TYTAN T, ARROW ON IS Zamek cylindryczny z blokadą 54 x 45 x , IS Element redukcyjny do wkładek bezp. z D01 na D , IS Sprężyna redukcyjna do wkładek bezp. do ARROW ON z D01 na D ISF90299 Klucz D01 D03 (dla wstawek kalibrujących) Paßschl. 0, IS Główka z tworzywa D01, E14 / 16 A 26 x , SI Główka porcelanowa D01, E14 / 16 A 26 x , SI Główka z tworzywa D02, E18 / 63 A 22,5 x 29, , SI Główka porcelanowa D02, E18 / 63 A 22,5 x 29, , SI Główka do D03 NEOZED 100 A M32 NEO 0, IS ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

30 AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW D0 W WKŁADKI BEZPIECZNIKOWE D0 W ZGODNOŚĆ Z NORMAMI DIN VDE 0636 Teil 1, 10, 41, IEC 269-3, IEC W DANE TECHNICZNE Klasyfikacja: zgodność z DIN VDE 0636 Wielkość: Charakterystyka: Prąd znamionowy In: Napięcie znamionowe Un: Częstotliwość znamionowa: Napięcie znamionowe izolacji Ui: Znamionowy prąd zwarciowy: D01, D02 gg (gl) 2 63 A 250 V DC, 400 V AC Hz 2500 V 50 ka (AC), 8 ka (DC) W WKŁADKI BEZPIECZNIKOWE D IS OPIS WYM. (SxWxG) mm MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. D01 wkładka topikowa / 2 A 11 x 36 0, IS D01 wkładka topikowa / 4 A 11 x 36 0, IS D01 wkładka topikowa / 6 A 11 x 36 0, IS D01 wkładka topikowa / 10 A 11 x 36 0, IS D01 wkładka topikowa / 16 A 11 x 36 0, IS D02 wkładka topikowa / 20 A 15 x 36 0, IS D02 wkładka topikowa / 25 A 15 x 36 0, IS D02 wkładka topikowa / 35 A 15 x 36 0, IS D02 wkładka topikowa / 50 A 15 x 36 0, IS D02 wkładka topikowa / 63 A 15 x 36 0, IS D03 wkładka topikowa / 80 A 22 x 43 0, IS ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki

31 AKCESORIA DO PODSTAW I ROZŁĄCZNIKÓW D0 W PIERŚCIENIE KALIBRUJĄCE D IS OPIS WYM. (SxWxG) mm MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. D01 pierścień kalibrujący / 2 A 12 x 10 0, IS D01 pierścień kalibrujący / 4 A 12 x 10 0, IS D01 pierścień kalibrujący / 6 A 12 x 10 0, IS D01 pierścień kalibrujący / 10 A 12 x 10 0, IS D02 pierścień kalibrujący D01 do D02 / 2 A 16 x 10 0, IS D02 pierścień kalibrujący D01 do D02 / 4 A 16 x 10 0, IS D02 pierścień kalibrujący D01 do D02 / 6 A 16 x 10 0, IS D02 pierścień kalibrujący D01 do D02 / 10 A 16 x 10 0, IS D02 pierścień kalibrujący / 16 A 16 x 10 0, IS D02 pierścień kalibrujący / 20 A 16 x 10 0, IS D02 pierścień kalibrujący / 25 A 16 x 10 0, IS D02 pierścień kalibrujący / 35 A 16 x 10 0, IS D02 pierścień kalibrujący / 50 A 16 x 10 0, IS D03 pierścień kalibrujący / 80 A 27 x 10 0, IS ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

32 PODSTAWY BEZPIECZNIKOWE DIAZED W PODSTAWY BEZPIECZNIKOWE DIAZED DO 63 A 482x Wykonanie zgodne z DIN 49510, DIN Wielkość DII: do 25 A 500 V Wielkość DIII: do 63 A 690 V AC / 600 V DC Wielkość DII z zaciskiem śrubowym M5 (1,5 6 mm 2 ) Wielkość DIII z zaciskiem śrubowym M6 (2,5 16 mm 2 ) SI OPIS OPAK. TYP MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Podstawa DII / 6 mm 2 / zacisk / zacisk / 1P 1 DIA-2 0, IP74068 Osłona 45 mm do DII do IP DIA-2 0, IP74070 Osłona do DII OKA do IP DIA-2 0, IP74074 Podstawa DIII / 16 mm 2 / śruba / 2 x śruba zaciskowa / 1P 1 DIA-3 0, IP74069 Osłona 45 mm do DIII do IP DIA-3 0, IP74071 Główka do DII bez otworu testowego 1 KII 0, M Główka do DIII bez otworu testowego 1 KIII 0, M W PODSTAWY BEZPIECZNIKOWE DIAZED D TRITON 48xx 245 SI Wykonanie: 1- i 3-polowe Napięcie znamionowe: 500 V AC/DC (dla DIII 690 V AC / 600 V DC wg DIN VDE ) Krótkotrwały prąd zwarciowy: 50 ka (AC), 8 ka (DC) Wykonanie zgodnie z IEC / VDE Ochrona przed dotykiem bezpośrednim zgodna z DIN EN / BGV A3 Zaciski klatkowe 1,5 35 mm 2 Zaciski śrubowe M6 do oszynowania Materiał obudowy nie zawiera szkodliwych związków silikonu i halogenu Moment dociskowy śrub: 4 Nm OPIS / PRĄD WYM. (SxWxG) mm TYP MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Podstawa DII E27, 1-polowa / 25 A 80 x 40 x 61, , SI Podstawa DII E27, 3-polowa / 25 A 150 x 80 x 61, , SI Podstawa DIII E33, 1-polowa / 63 A 80 x 40 x 61, , SI Podstawa DIII E33, 3-polowa / 63 A 150 x 80 x 61, , SI Główka do DII bez otworu testowego KII 0, M Główka do DIII bez otworu testowego KIII 0, M ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów

33 PODSTAWY BEZPIECZNIKOWE DIAZED W WKŁADKI BEZPIECZNIKOWE DO PODSTAW DIAZED 4825 M OPIS OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 2 A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DII 1 0, M A / wkładka bezpiecznikowa DIII 1 0, M A / wkładka bezpiecznikowa DIII 1 0, M A / wkładka bezpiecznikowa DIII 1 0, M W STOPKA KALIBRUJĄCA DO DIAZED 48xx M OPIS OPAK. MASA (kg) KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 2 A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DII 1 0, M A / stopka kalibrująca do DIII 1 0, M A / stopka kalibrująca do DIII 1 0, M A / stopka kalibrująca do DIII 1 0, M A / stopka różowa DII 1 0, SI A / stopka czerwona DII 1 0, SI A / stopka biała DIII 1 0, SI015490

34 ROZŁĄCZNIKI BEZPIECZNIKOWE NA WKŁADKI CYLINDRYCZNE W ROZŁĄCZNIKI BEZPIECZNIKOWE NA WKŁADKI CYLINDRYCZNE 4826 IS IS Rozłączniki bezpiecznikowe na wkładki cylindryczne Widoczna przerwa izolacyjna w obwodzie po otwarciu rozłącznika Na wkładki o wymiarach: 10 x 38,14 x 51 oraz 22 x 58 Wykonanie bez wskaźnika zadziałania wkładki oraz z diodowym (LED) wskaźnikiem zadziałania wkładki topikowej Napięcie znamionowe izolacji: Ui 500 V, 690 V Przekroje zacisków: 10 x mm 2 ; 14 x mm 2 ; 22 x mm 2 Kategorie pracy AC22B, VLC 22 AC21B Znamionowa zdolność zwarciowa: 50 ka OPIS OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. ROZŁĄCZNIK NA WKŁADKI 10 x 38 mm 1-polowy, charakterystyka gg, 32 A IS polowy, charakterystyka gg, 32 A z LED IS polowy, charakterystyka gg, 32 A IS polowy, charakterystyka gg, 32 A IS polowy, charakterystyka gg, 32 A z LED IS N-polowy, charakterystyka gg, 32 A IS N-polowy, charakterystyka gg, 32 A IS ROZŁĄCZNIK NA WKŁADKI 14 x 51 mm 1-polowy, charakterystyka gg, 50 A IS polowy, charakterystyka gg, 50 A IS polowy, charakterystyka gg, 50 A IS polowy, charakterystyka gg, 50 A z LED IS N-polowy, charakterystyka gg, 50 A IS ROZŁĄCZNIK NA WKŁADKI 22 x 58 mm 1-polowy, charakterystyka gg, 100 A IS polowy, charakterystyka gg, 100 A IS polowy, charakterystyka gg, 100 A IS polowy, charakterystyka gg, 100 A z LED IS N-polowy, charakterystyka gg, 100 A IS N-polowy, charakterystyka gg, 100 A IS ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca
