1 Gama Prasy Rolujące GAMA PRASY ROLUJĄCE

2 2 GAMA PRAS ROLUJĄCYCH

3 INDEKS Zbiory 4 Komora stała 6 Komora zmienna 8 Zmienna geometria 10 Komora o zmiennej geometrii 12 Prasoowijarki 14 Owijarki 16 Prasa kostkująca 18 3

4 ZBIORY Zakład produkcyjny Cremona - Italia Powierzchnia ogółem: m 2 Obszar kryty: m 2 MASCHIO Fienagione S.p.A. oferuje kompletną gamę oprzyrządowania do sianokosów i zbiorów. Maszyny te są znane w świecie ze swej niezawodności i wydajności w każdych warunkach roboczych. Gama dzieli się na 3 familie produktu: Cięcie: kosiarki listwowe, bębnowe, dyskowe, boczne, czołowe, ciągnione i kombinowane Zbiory: prasy zwijające o komorze stałej lub zmiennej oraz zmiennej geometrii; prasy kostkujące i oprzyrządowanie do rozdrabniania Kondycjonowanie: przetrząsacz siana, zgrabiarki 4

5 5

6 Komora stała MONDIALE 120 PRO OTWIERANE DNO Obsługiwane przez operatora bez konieczności schodzenia z ciągnika, umożliwia szybkie kontynuowanie pracy. Poprzez poszerzenie kanału podającego i usunięcie nadmiaru produktu można kontynuować normalną pracę po zablokowaniu maszyny. WYSOKOWYDAJNY PODBIERACZ Specjalne prowadnice podbieracza oraz wał dociskowy zwiększają skuteczność i równomierność podbierania. Łąncuchowy napęd, hydrauliczna regulacja wysokości oraz krzywka prowadząca definiują najwyższa wydajność i bezpieczeństwo pracy podbieracza. 6

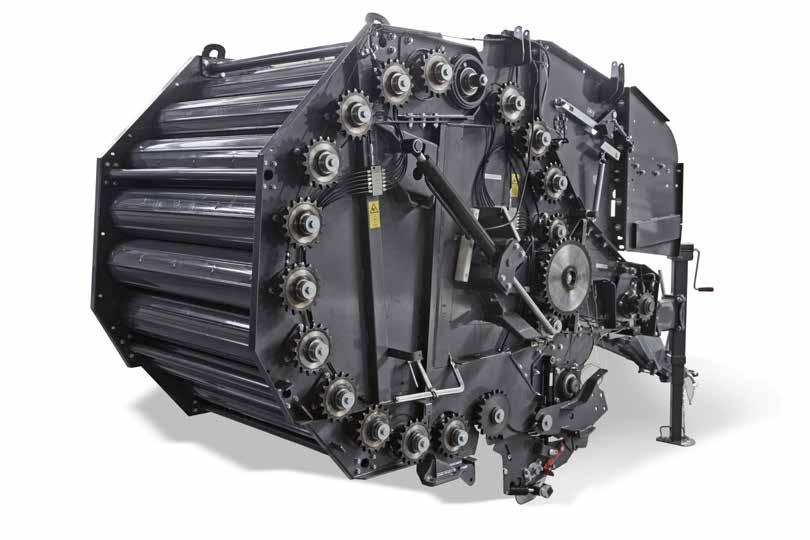

7 Wzmocnione koła zębate ze stali hartowanej Przeznaczona do ciężkich prac Zgniot hydrauliczny beli Podwójne łożysko baryłkowe dla najwyższych obciążeń Centralne smarowanie Niewielkie przestrzenie maksymalizują efektywność zbiorów Komora formująca z 19 wałkami wzmocnionymi Przekładnia umieszczona po obu stronach WYTRZYMAŁOŚĆ W modelach Mondiale i Trotter komora formująca składa się z 17 wałków wzmocnionych dla wersji 110 CUT i 19 dla wersji 120 PRO i umożliwia wykonanie bel o średnicy 1000 x 1100 mm dla wersji 110 CUT (1220 x 1250 mm dla wersji 120 PRO). Każdy wałek cechuje się szczególnym profilem, który zapewnia lepszą przyczepność, i może pracować w każdych warunkach oraz z każdym produktem, nawet z pędami winorośli. Model ENTRY TROTTER MONDIALE 110 MONDIALE 120 PRO Średnica beli mm Podbieracz cm 150 (opcjonalnie 200) 200 (opcjonalnie 220) Noże liczba - TOPCUT ULTRACUT 25 Wiązanie drutem/siatką drutem/siatką siatką siatką/folią WAŁ ODBIORU MOCY obr./min Waga kg Moc wymagana KM

8 Komora zmienna EXTREME 265 LTI METODY ZGNIOTU Extreme 265 LTI wywiera stały nacisk od rdzenia po powierzchnię: wartość można w łatwy sposób ustawić za pomocą jednostki sterującej znajdującej się w kabinie ciągnika. Uformowana bela wyróżnia się miękkim rdzeniem o średnicy regulowanej w zakresie od 0 do 120 cm. DO WSZELKICH TWOICH POTRZEB System wahacza umożliwia ustawienie średnicy końcowej beli od 50 cm do 165 cm. System może być sterowany przez elektroniczną jednostkę sterującą i pozwala na ustawienie odpowiedniej wielkości bezpośrednio z kabiny. Ø od 50 cm do 165 cm 8

9 Wyjątkowa możliwość dostosowania Automatyczne smarowanie łańcuchów Zmienna komora pasowa Jednostka sterująca ciśnieniem Dyszel regulowany Podbieracz o dużej pojemności EXTREME 265 LTI Prasa belująca zmiennokomorowa umożliwia wykonanie bel o średnicy od 50 do 165 cm za pomocą wahacza regulowanego bezpośrednio poprzez monitor w kabinie. Solidna konstrukcja i komora pasowa umożliwiają zbiór zielonki i materiału suchego. Nacisk na miękki rdzeń, regulowany za pomocą monitora (w zakresie od 0 do 120 cm) pozwala na uzyskanie bel o odpowiedniej masie i strukturze. Duży podbieracz szybko i starannie zbiera materiał nawet na pokosach o większej objętości, co pozwala na utrzymanie stałej prędkości roboczej. Model EXTREME LTC-LTI-LTR Średnica beli mm Podbieracz cm 200 (opcjonalnie 220) Noże liczba 13 (wersja LTC) Wiązanie typ drutem/siatką WAŁ ODBIORU MOCY obr./min 540 Waga kg Moc wymagana KM

10 Zmienna geometria: kiedy i dlaczego należy ją stosować? MADE IN MASCHIO FIENAGIONE Technologia zmiennej geometrii, która pozwala na zmianę ciśnienia beli w zależności od produktu i stopnia wilgotności, zapewnia maksymalny profesjonalizm. System 2 wahaczy umożliwia automatyczną zmianę ciśnienia podczas formowania beli w zależności od zwiększenia rozmiaru. Podczas zbierania produktów szlachetnych można ustawić ciśnienie zerowe w komorze formującej, aby umożliwić wejście produktu luzem w tradycyjnym kształcie gwiazdowym. 60% 40% 25% 20% 20% 15% 15% 10% 10

11 Troszczymy się o Twój produkt MIĘKKI RDZEŃ Opatentowany system podwójnego wahacza umożliwia uformowanie miękkiego rdzenia, tzn. bez nacisku na produkt (0 barów), co powoduje mniejszą gęstość belowania w celu nadania beli klasycznego kształtu gwiazdowego o średnicy maksymalnej 90 cm (wersja 365). Takie rozwiązanie jest idealne dla szlachetnych i bardziej delikatnych produktów, które wymagają większej staranności podczas pracy. Miękki rdzeń Ø 0 90 cm = 0 barów STAŁA KOMORA WSTĘPNA O ŚREDNICY DO 90 CM PRAWDZIWA GWIAZDA ZGNIATAĆ CZY SUSZYĆ? WY- BÓR NALEŻY DO CIEBIE! Jednostka sterująca ICON ma 5 dedykowanych programów, które operator może zmodyfikować i które umożliwiają zmianę wywieranego nacisku podczas formowania beli. Jest to bardzo ważne narzędzie dla rolnika, który może wybrać odpowiedni program na podstawie oceny poziomu wilgotności produktu i typu składowania. Do 5 programów dedykowanych NAJWYŻSZA TROSKA O PRODUKTY SZLACHETNE ZGNIOT HYDRAULICZNY System zmiennej geometrii umożliwia zmianę nacisku wywieranego podczas formowania beli. Pasy bezkońcowe i ciśnienie maksymalne rzędu 210 barów (wersja 365) pozwalają na formowanie beli o dużej masie również z bardzo suchych produktów. Zgniot Ø cm = barów TWARDA POWIERZCHNIA Ustawienie domyślne powierzchni na 210 barów - Mniejsze przenikanie powietrza - Dłuższy czas przechowywania - Większa higiena produktu - Pasza jest bardziej smakowita - Optymalna masywność beli - Urządzenie działa z produktem suchym i wilgotnym - Ustawienia dostępne dla każdej średnicy beli O HO

12 Komora o zmiennej geometrii 365 HTC SYSTEMY PODAWANIA HT-HTI: podajnik grzebieniowy HTR: rotor podający Idealny do krótkiej i suchej sieczki słomianej lub do zbierania delikatnych, krótkich i kruchych pasz, nie uszkadzając ich. HTC: rotor tnący z 13 nożami Wysokoobrotowy wirnik podaje materiał do komory w sposób ciągły i szybki, umożliwiając utrzymanie wysokiej prędkości podawania nawet przy dużych ilościach siana lub słomy. Wirnik wyposażony w palce ułożone w podwójnej spirali równomiernie rozprowadza materiał w komorze. HTU: rotor tnący z 25 nożami Noże nadają zebranej paszy długość 77 mm. Duża liczba noży umożliwia cięcie siana o długości 45 mm. 12

13 Niezrównana wszechstronność Pasy bezkońcowe Elektroniczne sterowanie średnicą rdzenia i beli Automatyczne smarowanie łańcuchów Czujniki kontrolujące formowanie beli Centralne smarowanie Napęd hydrauliczny mechanizmu cięcia Wał ugniatający pokos Koła składane Otwierane dno EXTREME 365 Duża wydajność i wyjątkowa staranność podczas zbiorów. Są to zalety modelu Extreme 365, który zapewnia wysoką wydajność dzięki podbieraczowi 2200 mm, dużej gamie wirników i pasom bezkońcowym. Mechanizm dwóch ramion do obsługi komory i system zmiennej geometrii umożliwia zbiory materiału w zależności od wilgotności, gwarantując optymalne składowanie. EXTREME SERIA 2 EXTREME SERIA 3 Model HT-HTR HTC-HTU 365 HTI-HTR 365 HTC-HTU Średnica beli mm Podbieracz cm 200 (opcjonalnie 200 (opcjonalnie ) 220) Noże liczba pakowacz (HT) wirnik (HTR) 13 (HTC) 25 (HTU) pakowacz (HTI) wirnik (HTR) 13 (HTC) 25 (HTU) Wiązanie drutem/siatką drutem/siatką siatką siatką WAŁ ODBIORU MOCY obr./min Waga kg HT HTR HTC HTU HT 3000 HTR 3200 HTC 3300 HTU 3400 Moc wymagana KM

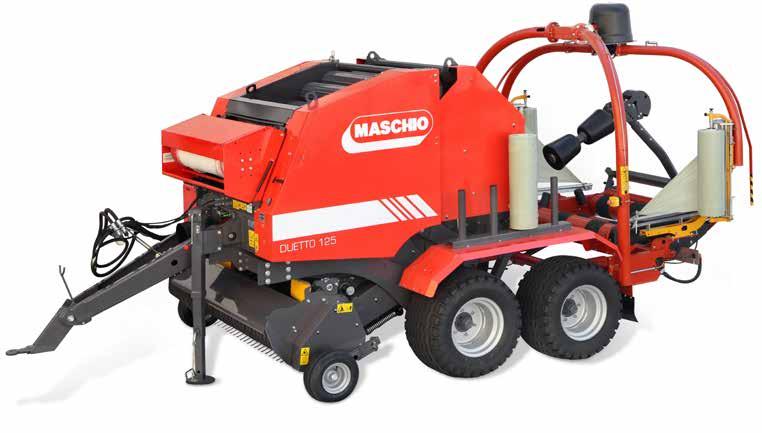

14 Prasoowijarka DUETTO 125 DELIKATNIE OBCHODZI SIĘ Z MATERIAŁEM Dzięki mechanizmowi podbieracza i systemowi podawania naprzemiennego maszyna zbiera materiał bardzo delikatnie, w zależności od jego typu i poziomu wilgotności. Komora stała z wałkami umożliwia zgniot materiału, nie deformując go nadmiernie i ograniczając normalne straty. WSZYSTKIE ZABIEGI SĄ WYKONYWANE PODCZAS JEDNEGO PRZEJAZDU Prasoowijarka wykonuje zabiegi związane ze zbieraniem i owijaniem bez zatrzymywania się, co znacznie skraca czas pracy. Zabiegi są wykonywane bezpośrednio z kabiny ciągnika, z której można sterować funkcjami prasy (podbieranie, zgniatanie, wiązanie, wyładowanie beli) i owijarki (liczba obrotów, prędkość obracania, wyładunek). 14

15 Ciągła praca jednoczesna Jakość 360 Elektroniczny obrotomierz Komora stała z wałkami Wiązanie drutem lub siatką Platforma z 3 wałami Koła regulowane Smarownice centralne DUETTO 125 Idealna do zbiorów zielonki (życicy i lucerny). Materiał jest wymiarowany, pakowany i wiązany podczas jednej operacji, dzięki czemu bela nie jest zanieczyszczana przez kontakt z ziemią i niekorzystne warunki atmosferyczne. Jeden przejazd w polu ogranicza ugniatanie gruntu, skraca czas pracy i zmniejsza zużycie paliwa. Prasa jest wyposażona w delikatną owijarkę, która owija belę w folię z tworzywa chroniącą ją przed kontaktem z powietrzem i czynnikami zewnętrznymi. W ten sposób wyklucza się jakąkolwiek fermentację tlenową w celu zapewnienia optymalnej ochrony produktu nawet przy dużej wilgotności. Model DUETTO 125 MONDIALE COMBI Średnica beli mm Podbieracz cm Noże liczba Wiązanie siatką/folią siatką/folią WAŁ ODBIORU MOCY obr./min Waga kg Moc wymagana KM

16 Owijarki WYSOKA WYDAJNOŚĆ Dwa aparaty owijające folią pracują synchronicznie i umożliwiają skrócenie czasu owijania. Mechanizm naciągania folii zapewnia bardzo mocne i przylegające owijanie, które eliminuje pęcherzyki powietrza. WSZYSTKO POD KONTROLĄ Platforma owijająca z 3 wałami zapewnia maksymalną stabilność i dużą powierzchnię podparcia, zabezpieczając przed deformacją beli. Bardzo wytrzymały mechanizm obracania beli umożliwia ciągłe obracanie bez szarpnięć, nawet przy dużej masie. 16

17 Elektroniczny obrotomierz Wyjątkowa możliwość dostosowania System ochrony przed uderzeniem Automatyczne zatrzymanie Automatyczny reset szczypiec tnących Płaszczyzna obrotu z 3 wałami FP Kompaktowa i praktyczna wersja FP owijarek firmy Maschio Fienagione zapewnia doskonałą wydajność i maksymalną łatwość użytkowania. Modele są dostępne ze sterowaniem ręcznym, półautomatycznym i automatycznym oraz z pojedynczym i podwójnym ramieniem wiążącym. Dzięki systemowi załadunku i owijania z kołami podporowymi model FP może być również łączony z ciągnikami o małej mocy. Model FP 35 FT 45 FTA 55 Rama Zawieszana Zaczepiana- Zaczepiana -boczna Gabaryty m 2,5 x 1,85 2,6 x 2,05 4,2 x 2,5 Średnica beli cm Ramię owijające/rozmiar beli l. x mm 1 x x x 750 Przepływ oleju/ciśnienie maks. l/min bar Maksymalny udźwig beli kg Moc ciągnika KM Waga kg

18 Prasa kostkująca DUŻA WYDAJNOŚĆ, DŁUGA TRWAŁOŚĆ Wszystkie rozwiązania zostały opracowane w celu zapewnienia maksymalnej niezawodności, mniejszej potrzeby konserwacji i długiego okresu eksploatacji maszyny. Układ wentylacji utrzymuje mechanizm wiązania w czystości, aby zapewnić doskonałe rezultaty. PODBIERACZ I SIECZKARNIA Model Archimede jest wyposażony w sieczkarnię do słomy, z wirnikiem śrubowym. Podbieracz z regulacją hydrauliczną umożliwia zebranie całości materiału bez strat, a sieczkarnia rozdrabnia słomę. Trzecie tylne koło z niezależną regulacją uniemożliwia zbieranie przez podbieracz w przypadku wgłębienia. 18

19 Wyjątkowa możliwość dostosowania Skrzynka narzędziowa Reflektor roboczy Tylny wentylator wiązania non-stop Gaśnica Regulacja hydrauliczna podbieracza Tylne koło stabilizujące PITAGORA Dzięki sprawdzonej technologii model Pitagora prasuje paszę odpowiednią dla zwierząt przeżuwających, w szczególności dla koni. Pitagora prasuje, nie uszkadzając łodyg i nie wzbijając kurzu, i formuje kostki o dużej gęstości, idealne dla słomy lub paszy. Wielkość (lub długość) jest regulowana, co ułatwia transport i składowanie. Model PITAGORA ARCHIMEDE Wymiary kostki cm 36 x x 46 Szerokość podbieracza mm (Large) (Large) Masa maks. kostki kg Supłacze liczba 2 3 Sieczkarnia do słomy - TAK Waga kg Moc ciągnika KM
