1 KOMPKT centrale wentylacyjne

2

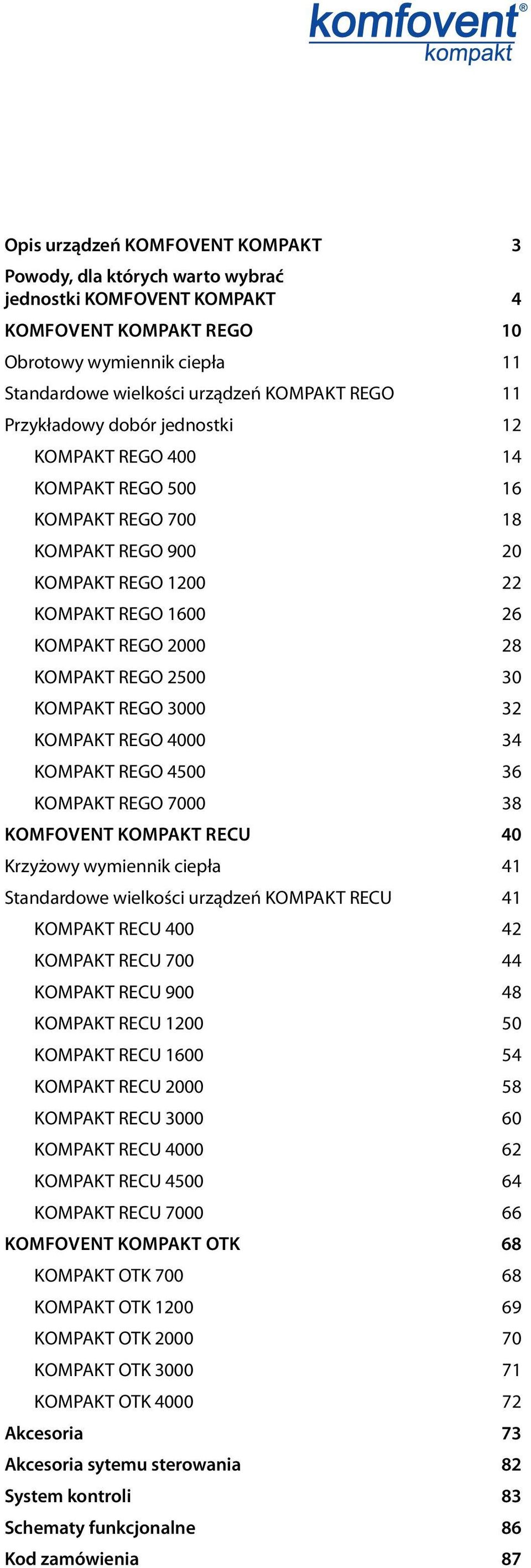

3 Opis urządzeń Komfovent kompakt 3 Powody, dla których warto wybrać jednostki KOMFOVENT KOMPKT 4 Komfovent kompakt rego 10 Obrotowy wymiennik ciepła 11 Standardowe wielkości urządzeń Kompakt REGO 11 Przykładowy dobór jednostki 12 Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Komfovent kompakt reu 40 Krzyżowy wymiennik ciepła 41 Standardowe wielkości urządzeń Kompakt REU 41 Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Komfovent Kompakt OTK 68 Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK kcesoria 73 kcesoria sytemu sterowania 82 System kontroli 83 Schematy funkcjonalne 86 Kod zamówienia 87

4

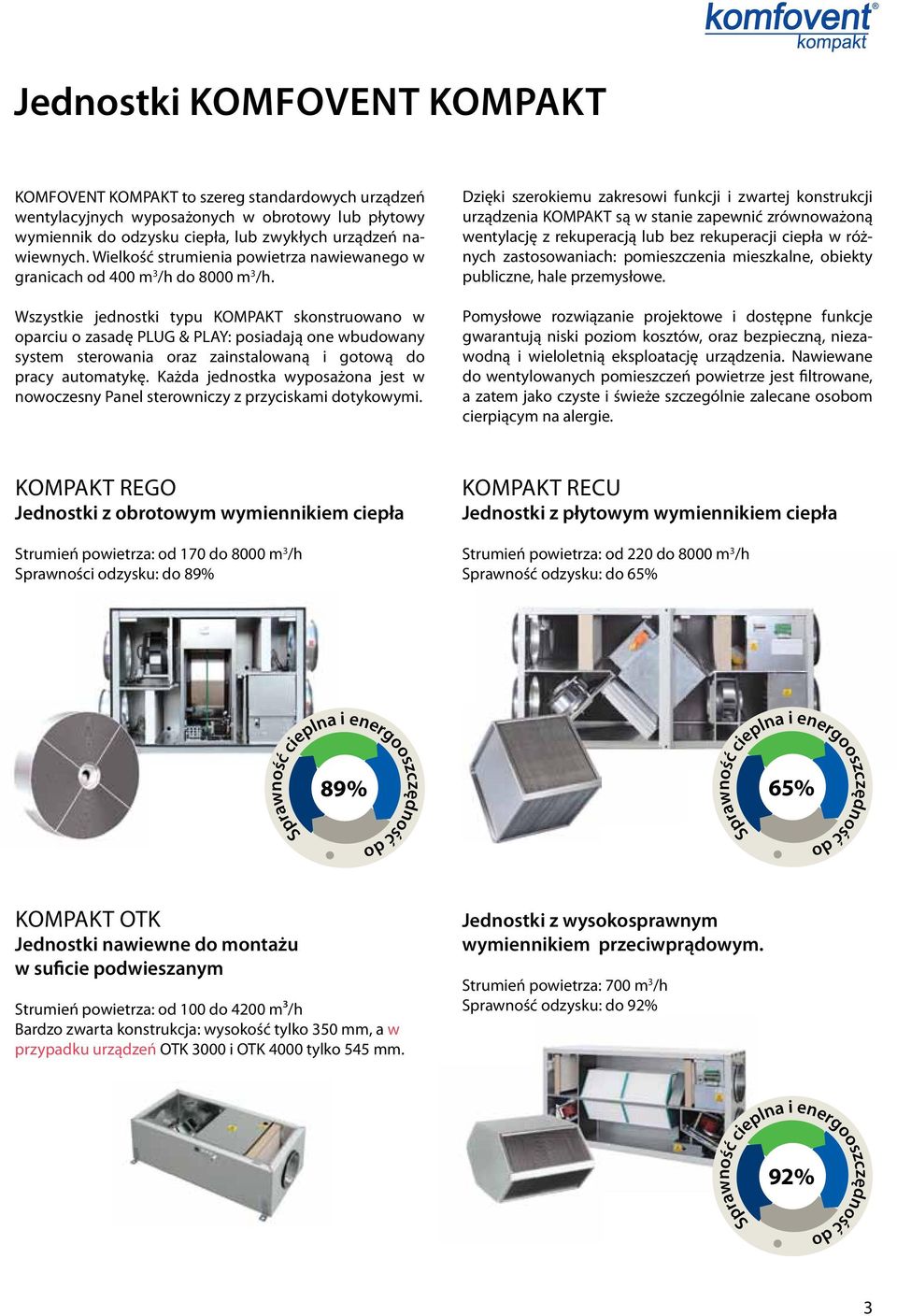

5 Jednostki KOmfOvent KOmpaKt KOMFOVENT KOMPKT to szereg standardowych urządzeń wentylacyjnych wyposażonych w obrotowy lub płytowy wymiennik do odzysku ciepła, lub zwykłych urządzeń nawiewnych. Wielkość strumienia powietrza nawiewanego w granicach od 400 m 3 /h do 8000 m 3 /h. Wszystkie jednostki typu KOMPKT skonstruowano w oparciu o zasadę PLUG & PLY: posiadają one wbudowany system sterowania oraz zainstalowaną i gotową do pracy automatykę. Każda jednostka wyposażona jest w nowoczesny Panel sterowniczy z przyciskami dotykowymi. zięki szerokiemu zakresowi funkcji i zwartej konstrukcji urządzenia KOMPKT są w stanie zapewnić zrównoważoną wentylację z rekuperacją lub bez rekuperacji ciepła w różnych zastosowaniach: pomieszczenia mieszkalne, obiekty publiczne, hale przemysłowe. Pomysłowe rozwiązanie projektowe i dostępne funkcje gwarantują niski poziom kosztów, oraz bezpieczną, niezawodną i wieloletnią eksploatację urządzenia. Nawiewane do wentylowanych pomieszczeń powietrze jest filtrowane, a zatem jako czyste i świeże szczególnie zalecane osobom cierpiącym na alergie. KOMPKT REGO Jednostki z obrotowym wymiennikiem ciepła Strumień powietrza: od 170 do 8000 m 3 /h Sprawności odzysku: do 89% KOMPKT REU Jednostki z płytowym wymiennikiem ciepła Strumień powietrza: od 220 do 8000 m 3 /h Sprawność odzysku: do 65% osprawność cieplna i energ osprawność cieplna i energ oszczędność do 89% oszczędność do 65% KOMPKT OTK Jednostki nawiewne do montażu w suficie podwieszanym Strumień powietrza: od 100 do 4200 m³/h ardzo zwarta konstrukcja: wysokość tylko 350 mm, a w przypadku urządzeń OTK 3000 i OTK 4000 tylko 545 mm. Jednostki z wysokosprawnym wymiennikiem przeciwprądowym. Strumień powietrza: 700 m 3 /h Sprawność odzysku: do 92% osprawność cieplna i energ oszczędność do 92% 3

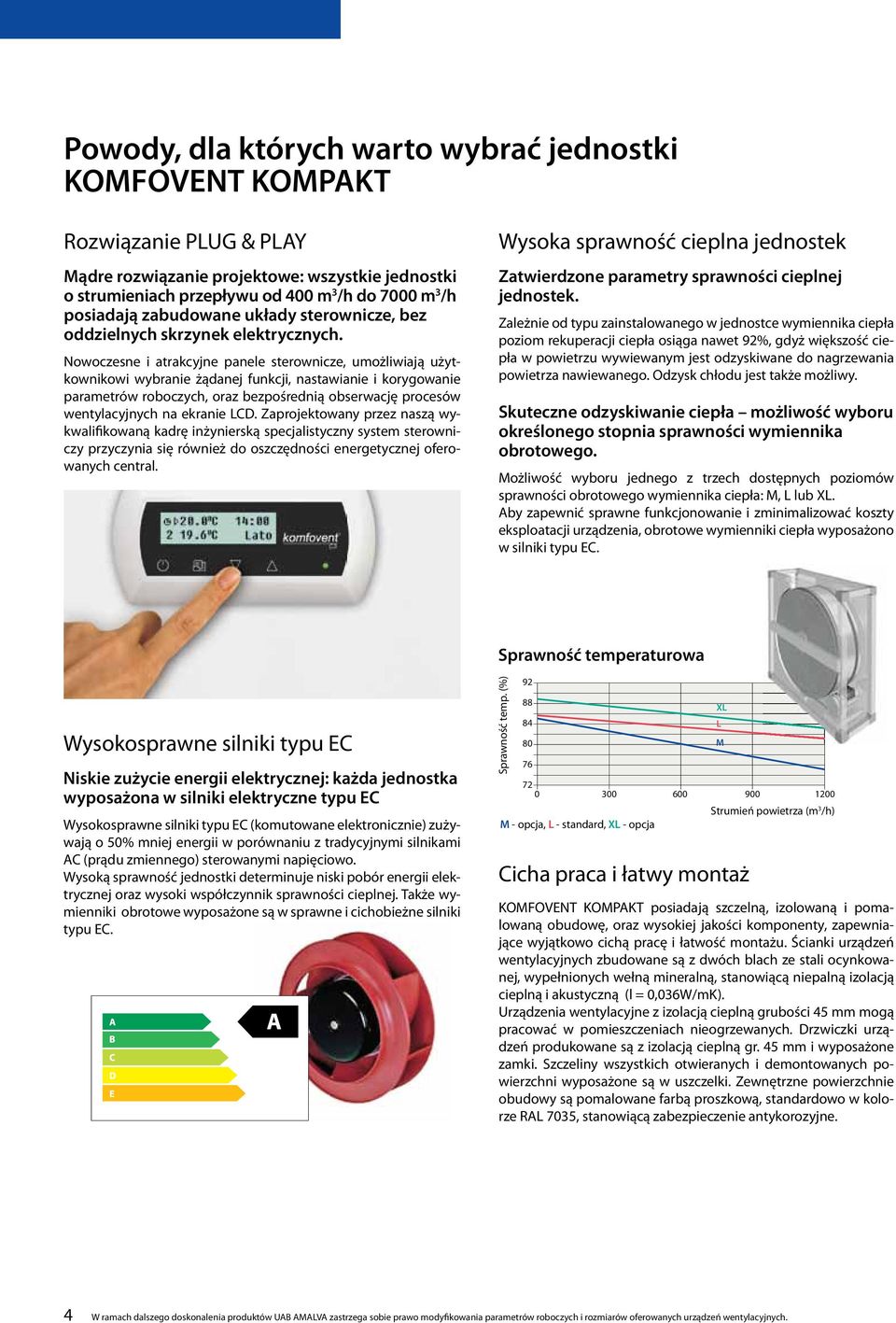

6 powody, dla których warto wybrać jednostki KOmfOvent KOmpaKt Rozwiązanie PLUG & PLY mądre rozwiązanie projektowe: wszystkie jednostki o strumieniach przepływu od 400 m 3 /h do 7000 m 3 /h posiadają zabudowane układy sterownicze, bez oddzielnych skrzynek elektrycznych. Nowoczesne i atrakcyjne panele sterownicze, umożliwiają użytkownikowi wybranie żądanej funkcji, nastawianie i korygowanie parametrów roboczych, oraz bezpośrednią obserwację procesów wentylacyjnych na ekranie L. Zaprojektowany przez naszą wykwalifikowaną kadrę inżynierską specjalistyczny system sterowniczy przyczynia się również do oszczędności energetycznej oferowanych central. Wysoka sprawność cieplna jednostek Zatwierdzone parametry sprawności cieplnej jednostek. Zależnie od typu zainstalowanego w jednostce wymiennika ciepła poziom rekuperacji ciepła osiąga nawet 92%, gdyż większość ciepła w powietrzu wywiewanym jest odzyskiwane do nagrzewania powietrza nawiewanego. Odzysk chłodu jest także możliwy. Skuteczne odzyskiwanie ciepła możliwość wyboru określonego stopnia sprawności wymiennika obrotowego. Możliwość wyboru jednego z trzech dostępnych poziomów sprawności obrotowego wymiennika ciepła: M, L lub XL. by zapewnić sprawne funkcjonowanie i zminimalizować koszty eksploatacji urządzenia, obrotowe wymienniki ciepła wyposażono w silniki typu E. Sprawność temperaturowa Wysokosprawne silniki typu E niskie zużycie energii elektrycznej: każda jednostka wyposażona w silniki elektryczne typu e Wysokosprawne silniki typu E (komutowane elektronicznie) zużywają o 50% mniej energii w porównaniu z tradycyjnymi silnikami (prądu zmiennego) sterowanymi napięciowo. Wysoką sprawność jednostki determinuje niski pobór energii elektrycznej oraz wysoki współczynnik sprawności cieplnej. Także wymienniki obrotowe wyposażone są w sprawne i cichobieżne silniki typu E. Sprawność temp. (%) XL L m m - opcja, L - standard, XL - opcja icha praca i łatwy montaż KOMFOVENT KOMPKT posiadają szczelną, izolowaną i pomalowaną obudowę, oraz wysokiej jakości komponenty, zapewniające wyjątkowo cichą pracę i łatwość montażu. Ścianki urządzeń wentylacyjnych zbudowane są z dwóch blach ze stali ocynkowanej, wypełnionych wełną mineralną, stanowiącą niepalną izolacją cieplną i akustyczną (l = 0,036W/mK). Urządzenia wentylacyjne z izolacją cieplną grubości 45 mm mogą pracować w pomieszczeniach nieogrzewanych. rzwiczki urządzeń produkowane są z izolacją cieplną gr. 45 mm i wyposażone zamki. Szczeliny wszystkich otwieranych i demontowanych powierzchni wyposażone są w uszczelki. Zewnętrzne powierzchnie obudowy są pomalowane farbą proszkową, standardowo w kolorze RL 7035, stanowiącą zabezpieczenie antykorozyjne. 4 W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

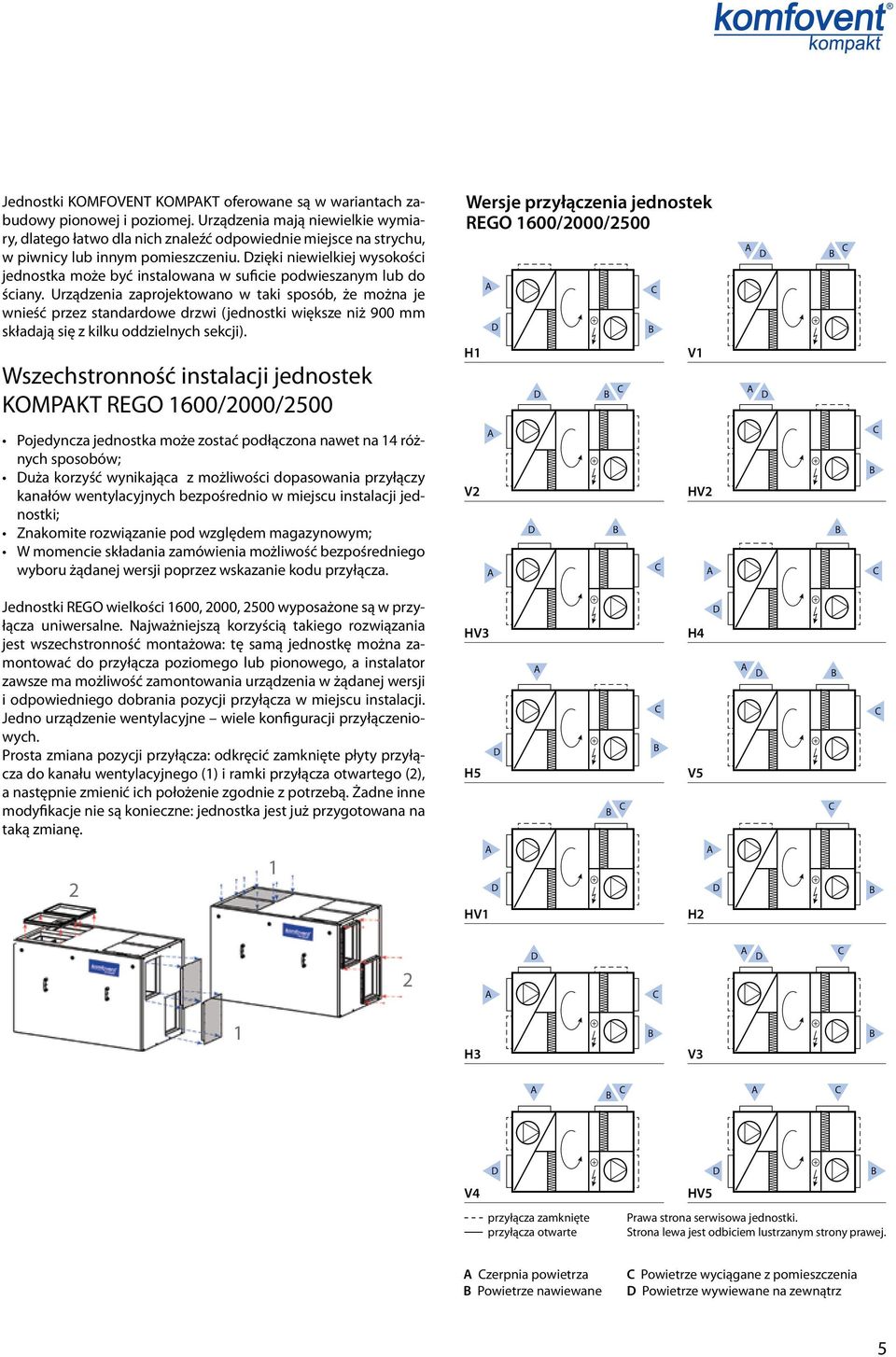

7 Jednostki KOMFOVENT KOMPKT oferowane są w wariantach zabudowy pionowej i poziomej. Urządzenia mają niewielkie wymiary, dlatego łatwo dla nich znaleźć odpowiednie miejsce na strychu, w piwnicy lub innym pomieszczeniu. zięki niewielkiej wysokości jednostka może być instalowana w suficie podwieszanym lub do ściany. Urządzenia zaprojektowano w taki sposób, że można je wnieść przez standardowe drzwi (jednostki większe niż 900 mm składają się z kilku oddzielnych sekcji). Wszechstronność instalacji jednostek KOMPKT REGO 1600/2000/2500 Wersje przyłączenia jednostek REGO 1600/2000/2500 H1 V1 Pojedyncza jednostka może zostać podłączona nawet na 14 różnych sposobów; uża korzyść wynikająca z możliwości dopasowania przyłączy kanałów wentylacyjnych bezpośrednio w miejscu instalacji jednostki; Znakomite rozwiązanie pod względem magazynowym; W momencie składania zamówienia możliwość bezpośredniego wyboru żądanej wersji poprzez wskazanie kodu przyłącza. V2 HV2 Jednostki REGO wielkości 1600, 2000, 2500 wyposażone są w przyłącza uniwersalne. Najważniejszą korzyścią takiego rozwiązania jest wszechstronność montażowa: tę samą jednostkę można zamontować do przyłącza poziomego lub pionowego, a instalator zawsze ma możliwość zamontowania urządzenia w żądanej wersji i odpowiedniego dobrania pozycji przyłącza w miejscu instalacji. Jedno urządzenie wentylacyjne wiele konfiguracji przyłączeniowych. Prosta zmiana pozycji przyłącza: odkręcić zamknięte płyty przyłącza do kanału wentylacyjnego (1) i ramki przyłącza otwartego (2), a następnie zmienić ich położenie zgodnie z potrzebą. Żadne inne modyfikacje nie są konieczne: jednostka jest już przygotowana na taką zmianę. HV3 H5 H4 V5 2 1 HV1 H2 2 1 H3 V3 V4 przyłącza zamknięte przyłącza otwarte HV5 Prawa strona serwisowa jednostki. Strona lewa jest odbiciem lustrzanym strony prawej. zerpnia powietrza Powietrze nawiewane Powietrze wyciągane z pomieszczenia Powietrze wywiewane na zewnątrz 5

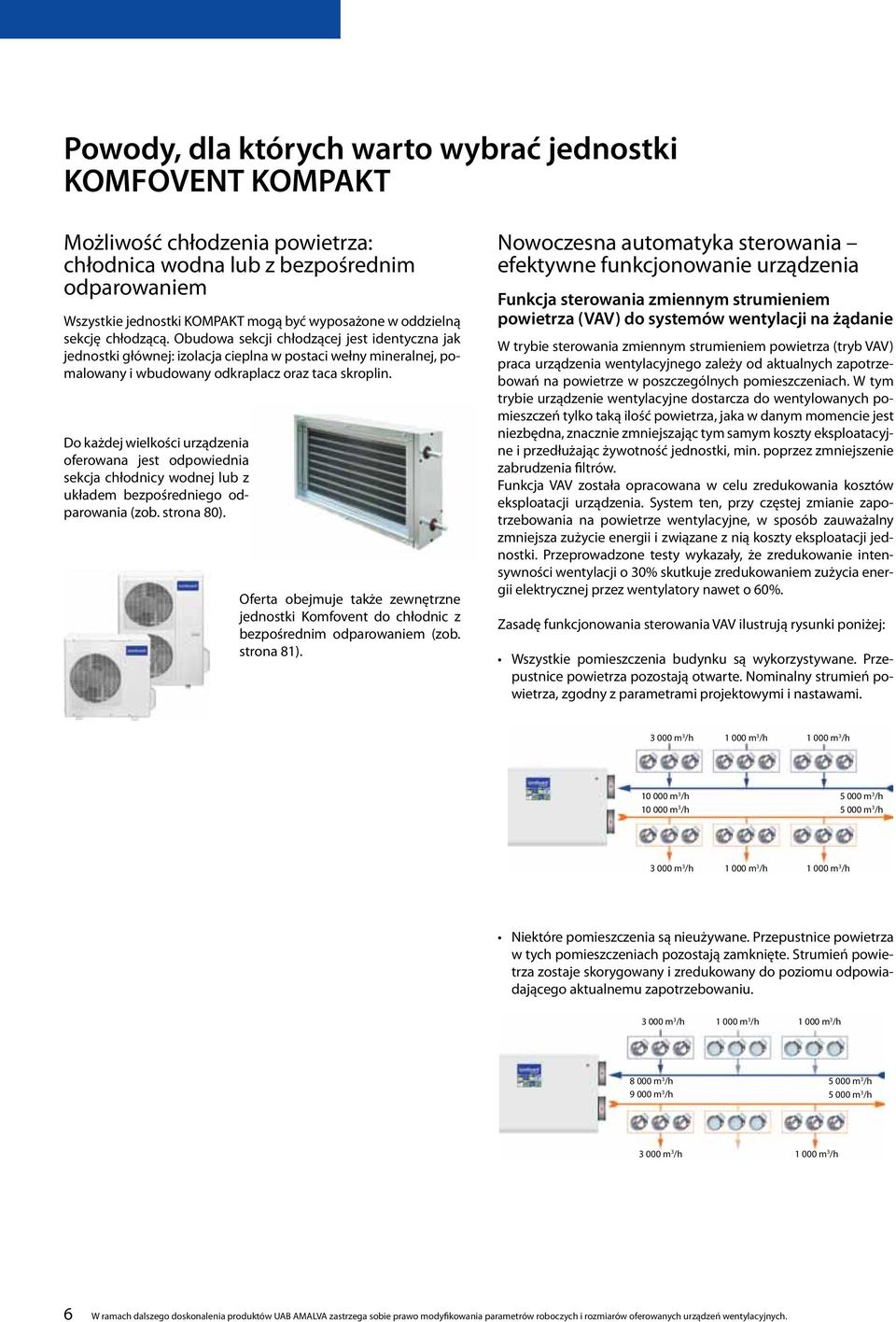

8 powody, dla których warto wybrać jednostki KOmfOvent KOmpaKt Możliwość chłodzenia powietrza: chłodnica wodna lub z bezpośrednim odparowaniem Wszystkie jednostki KOMPKT mogą być wyposażone w oddzielną sekcję chłodzącą. Obudowa sekcji chłodzącej jest identyczna jak jednostki głównej: izolacja cieplna w postaci wełny mineralnej, pomalowany i wbudowany odkraplacz oraz taca skroplin. o każdej wielkości urządzenia oferowana jest odpowiednia sekcja chłodnicy wodnej lub z układem bezpośredniego odparowania (zob. strona 80). Oferta obejmuje także zewnętrzne jednostki Komfovent do chłodnic z bezpośrednim odparowaniem (zob. strona 81). Nowoczesna automatyka sterowania efektywne funkcjonowanie urządzenia funkcja sterowania zmiennym strumieniem powietrza (vav) do systemów wentylacji na żądanie W trybie sterowania zmiennym strumieniem powietrza (tryb VV) praca urządzenia wentylacyjnego zależy od aktualnych zapotrzebowań na powietrze w poszczególnych pomieszczeniach. W tym trybie urządzenie wentylacyjne dostarcza do wentylowanych pomieszczeń tylko taką ilość powietrza, jaka w danym momencie jest niezbędna, znacznie zmniejszając tym samym koszty eksploatacyjne i przedłużając żywotność jednostki, min. poprzez zmniejszenie zabrudzenia filtrów. Funkcja VV została opracowana w celu zredukowania kosztów eksploatacji urządzenia. System ten, przy częstej zmianie zapotrzebowania na powietrze wentylacyjne, w sposób zauważalny zmniejsza zużycie energii i związane z nią koszty eksploatacji jednostki. Przeprowadzone testy wykazały, że zredukowanie intensywności wentylacji o 30% skutkuje zredukowaniem zużycia energii elektrycznej przez wentylatory nawet o 60%. Zasadę funkcjonowania sterowania VV ilustrują rysunki poniżej: Wszystkie pomieszczenia budynku są wykorzystywane. Przepustnice powietrza pozostają otwarte. Nominalny strumień powietrza, zgodny z parametrami projektowymi i nastawami m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Niektóre pomieszczenia są nieużywane. Przepustnice powietrza w tych pomieszczeniach pozostają zamknięte. Strumień powietrza zostaje skorygowany i zredukowany do poziomu odpowiadającego aktualnemu zapotrzebowaniu m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h 6 W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

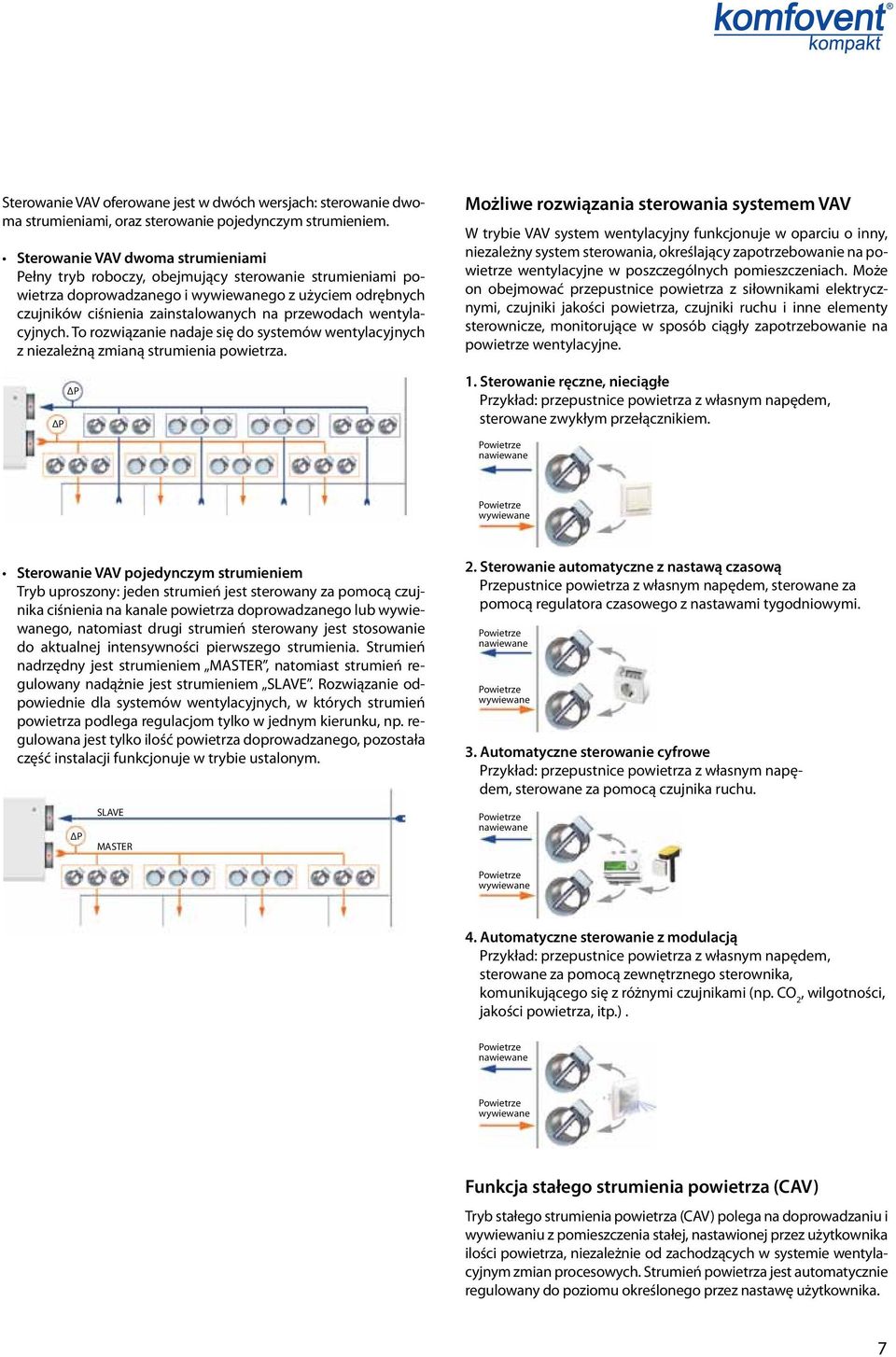

9 Sterowanie VV oferowane jest w dwóch wersjach: sterowanie dwoma strumieniami, oraz sterowanie pojedynczym strumieniem. Sterowanie VV dwoma strumieniami Pełny tryb roboczy, obejmujący sterowanie strumieniami powietrza doprowadzanego i wywiewanego z użyciem odrębnych czujników ciśnienia zainstalowanych na przewodach wentylacyjnych. To rozwiązanie nadaje się do systemów wentylacyjnych z niezależną zmianą strumienia powietrza. ΔP ΔP Możliwe rozwiązania sterowania systemem VV W trybie VV system wentylacyjny funkcjonuje w oparciu o inny, niezależny system sterowania, określający zapotrzebowanie na powietrze wentylacyjne w poszczególnych pomieszczeniach. Może on obejmować przepustnice powietrza z siłownikami elektrycznymi, czujniki jakości powietrza, czujniki ruchu i inne elementy sterownicze, monitorujące w sposób ciągły zapotrzebowanie na powietrze wentylacyjne. 1. Sterowanie ręczne, nieciągłe Przykład: przepustnice powietrza z własnym napędem, sterowane zwykłym przełącznikiem. Powietrze nawiewane Powietrze wywiewane Sterowanie VV pojedynczym strumieniem Tryb uproszony: jeden strumień jest sterowany za pomocą czujnika ciśnienia na kanale powietrza doprowadzanego lub wywiewanego, natomiast drugi strumień sterowany jest stosowanie do aktualnej intensywności pierwszego strumienia. Strumień nadrzędny jest strumieniem MSTER, natomiast strumień regulowany nadążnie jest strumieniem SLVE. Rozwiązanie odpowiednie dla systemów wentylacyjnych, w których strumień powietrza podlega regulacjom tylko w jednym kierunku, np. regulowana jest tylko ilość powietrza doprowadzanego, pozostała część instalacji funkcjonuje w trybie ustalonym. ΔP SLVE MSTER 2. Sterowanie automatyczne z nastawą czasową Przepustnice powietrza z własnym napędem, sterowane za pomocą regulatora czasowego z nastawami tygodniowymi. Powietrze nawiewane Powietrze wywiewane 3. utomatyczne sterowanie cyfrowe Przykład: przepustnice powietrza z własnym napędem, sterowane za pomocą czujnika ruchu. Powietrze nawiewane Powietrze wywiewane 4. utomatyczne sterowanie z modulacją Przykład: przepustnice powietrza z własnym napędem, sterowane za pomocą zewnętrznego sterownika, komunikującego się z różnymi czujnikami (np. O 2, wilgotności, jakości powietrza, itp.). Powietrze nawiewane Powietrze wywiewane Funkcja stałego strumienia powietrza (V) Tryb stałego strumienia powietrza (V) polega na doprowadzaniu i wywiewaniu z pomieszczenia stałej, nastawionej przez użytkownika ilości powietrza, niezależnie od zachodzących w systemie wentylacyjnym zmian procesowych. Strumień powietrza jest automatycznie regulowany do poziomu określonego przez nastawę użytkownika. 7

10 powody, dla których warto wybrać jednostki KOmfOvent KOmpaKt podtrzymywanie jakości powietrza Odpowiednią jakość powietrza można zapewnić poprzez kontrolę wilgotności, ilości O 2 i innych parametrów. Świeże powietrze to jeden z najważniejszych warunków zapewnienia komfortu w pomieszczeniu, dlatego urządzenia wentylacyjne zapewniają nie tylko podtrzymywanie odpowiedniej temperatury, ale wyposażane są również w funkcje kontroli jakości powietrza. Najbardziej typowym sposobem kontrolowania jakości powietrza przez jednostkę jest jej funkcjonowanie zgodnie z określonym harmonogramem. Funkcja programatora tygodniowego pozwala nastawić w każdym dniu określone zdarzenia i przypisać do nich żądaną intensywność wentylacji. Jakość powietrza w pomieszczeniu zmienia się nieustannie i zależy od liczby przebywających w nim osób oraz od innych czynników zewnętrznych. Najlepszym sposobem podtrzymywania jakości powietrza w pomieszczeniu jest kontrolowanie jego jakości za pomocą czujników i zwiększanie lub zmniejszanie intensywności wentylacji, stosownie do wskazań czujników. O 2 800ppm Wizualizacja strumienia powietrza na wyświetlaczu Wyświetlacz panelu sterowniczego pokazuje aktualny strumień powietrza doprowadzanego i wywiewanego: wygodne rozwiązanie, umożliwiające kontrolowanie i nastawianie żądanej intensywności wentylacji, oraz zapewniające precyzyjną pracę urządzenia. precyzyjne nastawianie i regulacja strumienia powietrza Każdy z trzech poziomów intensywności wentylacji umożliwia oddzielną regulację i nastawę oddzielnie strumienia powietrza doprowadzanego i wywiewanego. Zakres nastawy: od 20 do 100%, co 1%. zujnik O 2 O ppm zujnik O 2 Użytkownik nie musi się troszczyć o to, jaką intensywność wentylacji należy wybrać, by zapewnić komfort w pomieszczeniu. Wystarczy ustawić najniższy poziom intensywności wentylacji i urządzenie automatycznie wybierze właściwy poziom wentylacji, stosownie do zapotrzebowania na powietrze, tj. przy zwiększeniu się zapotrzebowania na świeże powietrze, odpowiednio zwiększy wydajność urządzenia. Jest to rozwiązanie energooszczędne, gdyż jeśli w pomieszczeniu jest świeże powietrze, urządzenie będzie działało z najniższą intensywnością i zużycie energii będzie minimalne. Urządzenie umożliwia różne metody kontroli jakości powietrza. Wybór kontrolowanego parametru zależy od użytkownika, który w tym zakresie powinien zainstalować odpowiednie czujniki (jakości powietrza, wilgotności, O 2 ). 8 W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

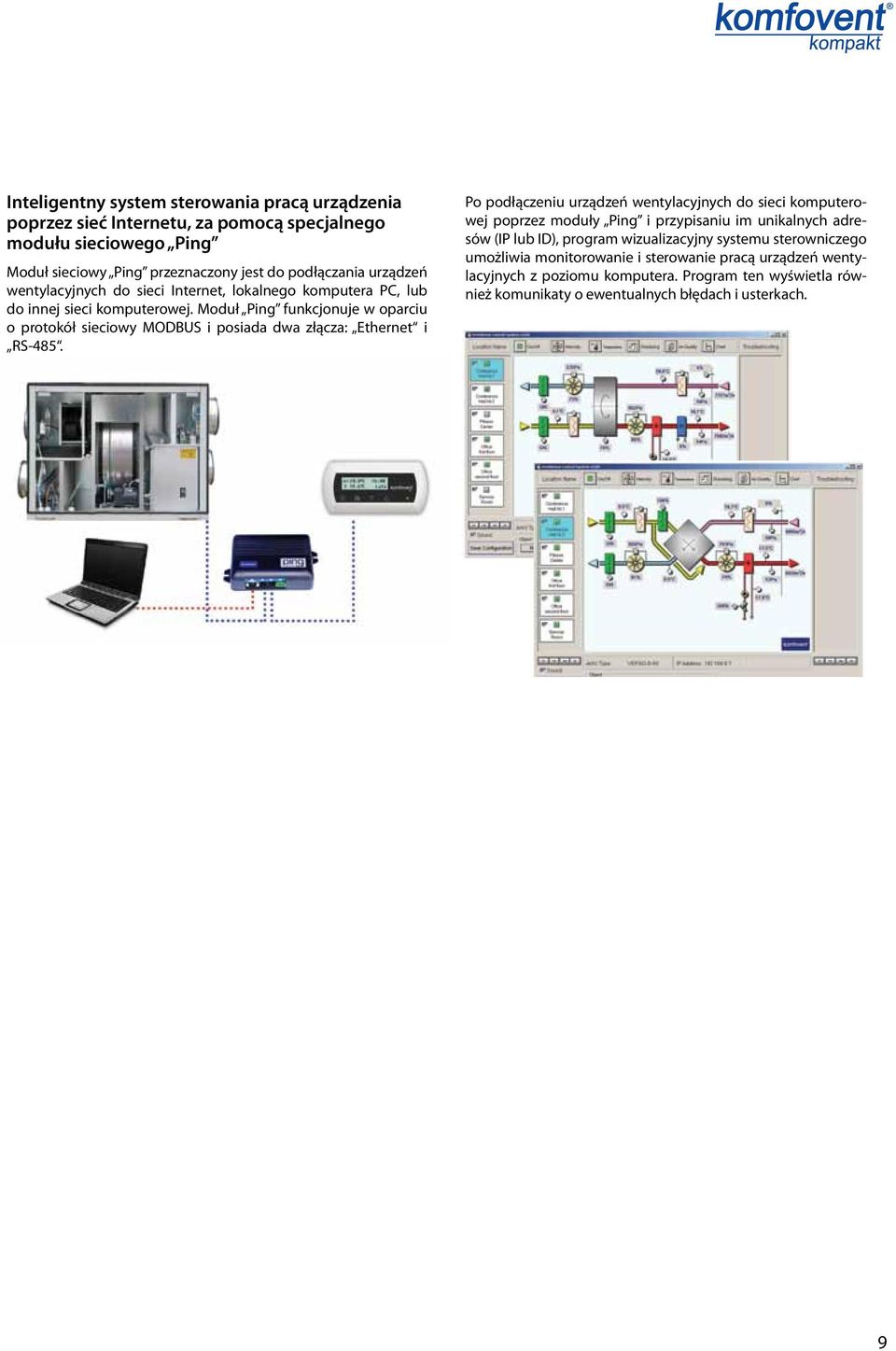

11 Inteligentny system sterowania pracą urządzenia poprzez sieć Internetu, za pomocą specjalnego modułu sieciowego ping Moduł sieciowy Ping przeznaczony jest do podłączania urządzeń wentylacyjnych do sieci Internet, lokalnego komputera P, lub do innej sieci komputerowej. Moduł Ping funkcjonuje w oparciu o protokół sieciowy MOUS i posiada dwa złącza: Ethernet i RS-485. Po podłączeniu urządzeń wentylacyjnych do sieci komputerowej poprzez moduły Ping i przypisaniu im unikalnych adresów (IP lub I), program wizualizacyjny systemu sterowniczego umożliwia monitorowanie i sterowanie pracą urządzeń wentylacyjnych z poziomu komputera. Program ten wyświetla również komunikaty o ewentualnych błędach i usterkach. 9

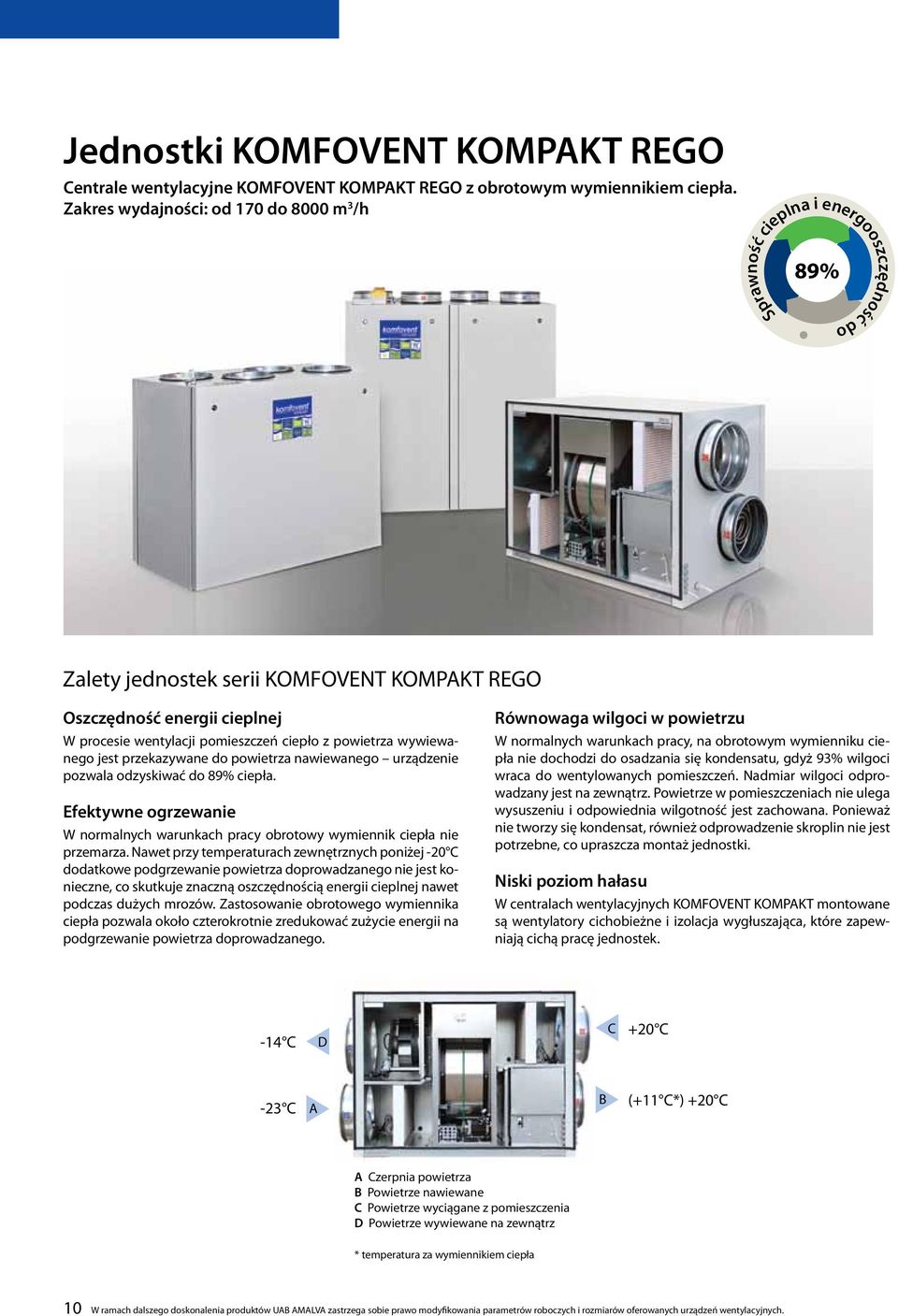

12 Jednostki KOmfOvent KOmpaKt rego entrale wentylacyjne KOmfOvent KOmpaKt rego z obrotowym wymiennikiem ciepła. Zakres wydajności: od 170 do 8000 m 3 /h osprawność cieplna i energ oszczędność do 89% Zalety jednostek serii KOMFOVENT KOMPKT REGO Oszczędność energii cieplnej W procesie wentylacji pomieszczeń ciepło z powietrza wywiewanego jest przekazywane do powietrza nawiewanego urządzenie pozwala odzyskiwać do 89% ciepła. efektywne ogrzewanie W normalnych warunkach pracy obrotowy wymiennik ciepła nie przemarza. Nawet przy temperaturach zewnętrznych poniżej -20 dodatkowe podgrzewanie powietrza doprowadzanego nie jest konieczne, co skutkuje znaczną oszczędnością energii cieplnej nawet podczas dużych mrozów. Zastosowanie obrotowego wymiennika ciepła pozwala około czterokrotnie zredukować zużycie energii na podgrzewanie powietrza doprowadzanego. równowaga wilgoci w powietrzu W normalnych warunkach pracy, na obrotowym wymienniku ciepła nie dochodzi do osadzania się kondensatu, gdyż 93% wilgoci wraca do wentylowanych pomieszczeń. Nadmiar wilgoci odprowadzany jest na zewnątrz. Powietrze w pomieszczeniach nie ulega wysuszeniu i odpowiednia wilgotność jest zachowana. Ponieważ nie tworzy się kondensat, również odprowadzenie skroplin nie jest potrzebne, co upraszcza montaż jednostki. niski poziom hałasu W centralach wentylacyjnych KOMFOVENT KOMPKT montowane są wentylatory cichobieżne i izolacja wygłuszająca, które zapewniają cichą pracę jednostek (+11 *) +20 a zerpnia powietrza Powietrze nawiewane Powietrze wyciągane z pomieszczenia Powietrze wywiewane na zewnątrz * temperatura za wymiennikiem ciepła 10 W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

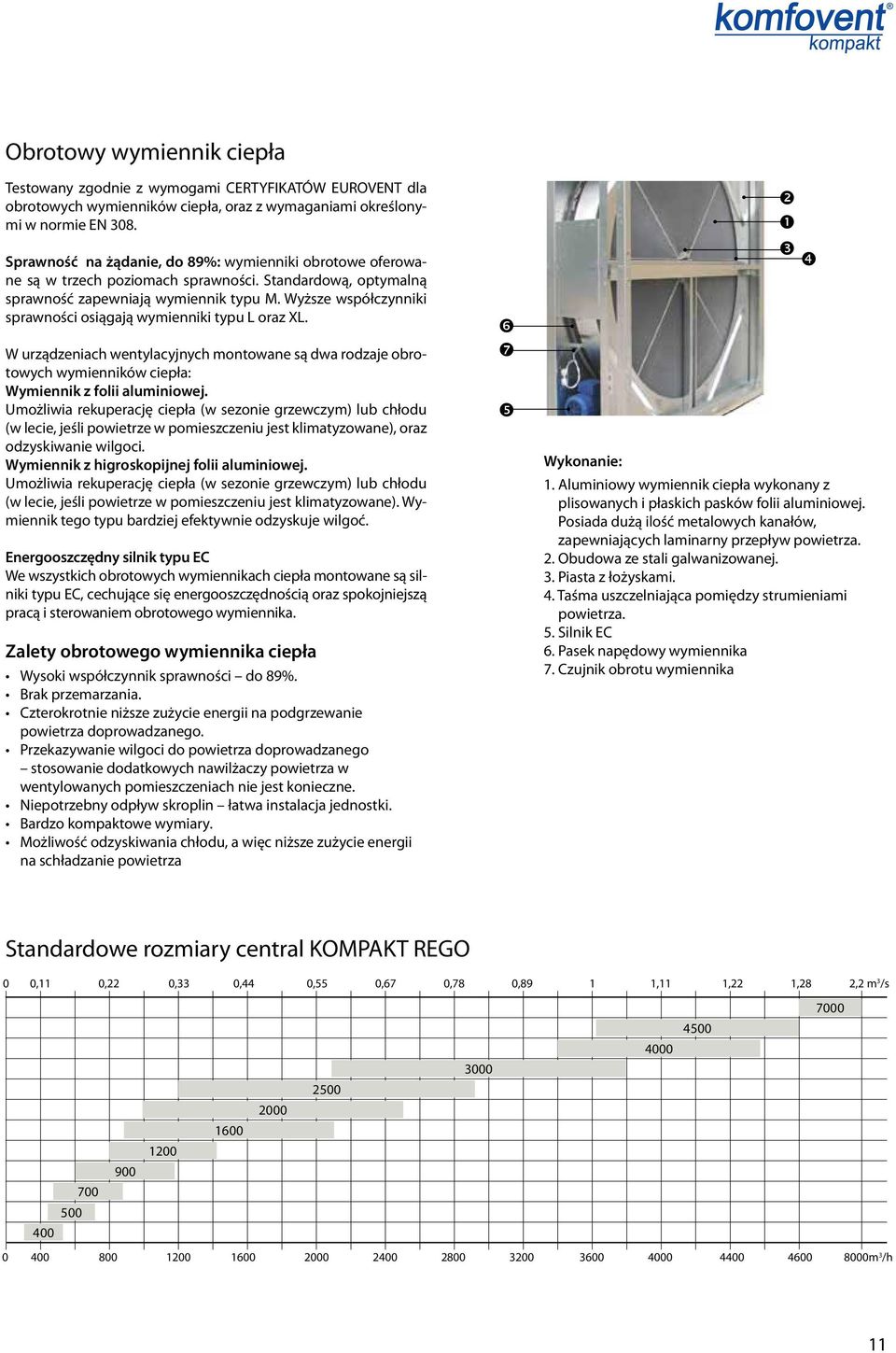

13 Obrotowy wymiennik ciepła Testowany zgodnie z wymogami ERTYFIKTÓW EUROVENT dla obrotowych wymienników ciepła, oraz z wymaganiami określonymi w normie EN 308. Sprawność na żądanie, do 89%: wymienniki obrotowe oferowane są w trzech poziomach sprawności. Standardową, optymalną sprawność zapewniają wymiennik typu M. Wyższe współczynniki sprawności osiągają wymienniki typu L oraz XL. W urządzeniach wentylacyjnych montowane są dwa rodzaje obrotowych wymienników ciepła: Wymiennik z folii aluminiowej. Umożliwia rekuperację ciepła (w sezonie grzewczym) lub chłodu (w lecie, jeśli powietrze w pomieszczeniu jest klimatyzowane), oraz odzyskiwanie wilgoci. Wymiennik z higroskopijnej folii aluminiowej. Umożliwia rekuperację ciepła (w sezonie grzewczym) lub chłodu (w lecie, jeśli powietrze w pomieszczeniu jest klimatyzowane). Wymiennik tego typu bardziej efektywnie odzyskuje wilgoć. Energooszczędny silnik typu E We wszystkich obrotowych wymiennikach ciepła montowane są silniki typu E, cechujące się energooszczędnością oraz spokojniejszą pracą i sterowaniem obrotowego wymiennika. Zalety obrotowego wymiennika ciepła Wysoki współczynnik sprawności do 89%. rak przemarzania. zterokrotnie niższe zużycie energii na podgrzewanie powietrza doprowadzanego. Przekazywanie wilgoci do powietrza doprowadzanego stosowanie dodatkowych nawilżaczy powietrza w wentylowanych pomieszczeniach nie jest konieczne. Niepotrzebny odpływ skroplin łatwa instalacja jednostki. ardzo kompaktowe wymiary. Możliwość odzyskiwania chłodu, a więc niższe zużycie energii na schładzanie powietrza Wykonanie: 1. luminiowy wymiennik ciepła wykonany z plisowanych i płaskich pasków folii aluminiowej. Posiada dużą ilość metalowych kanałów, zapewniających laminarny przepływ powietrza. 2. Obudowa ze stali galwanizowanej. 3. Piasta z łożyskami. 4. Taśma uszczelniająca pomiędzy strumieniami powietrza. 5. Silnik E 6. Pasek napędowy wymiennika 7. zujnik obrotu wymiennika Standardowe rozmiary central KOMPKT REGO 0 0,11 0,22 0,33 0,44 0,55 0,67 0,78 0,89 1 1,11 1,22 1,28 2,2 m 3 /s m 3 /h 11

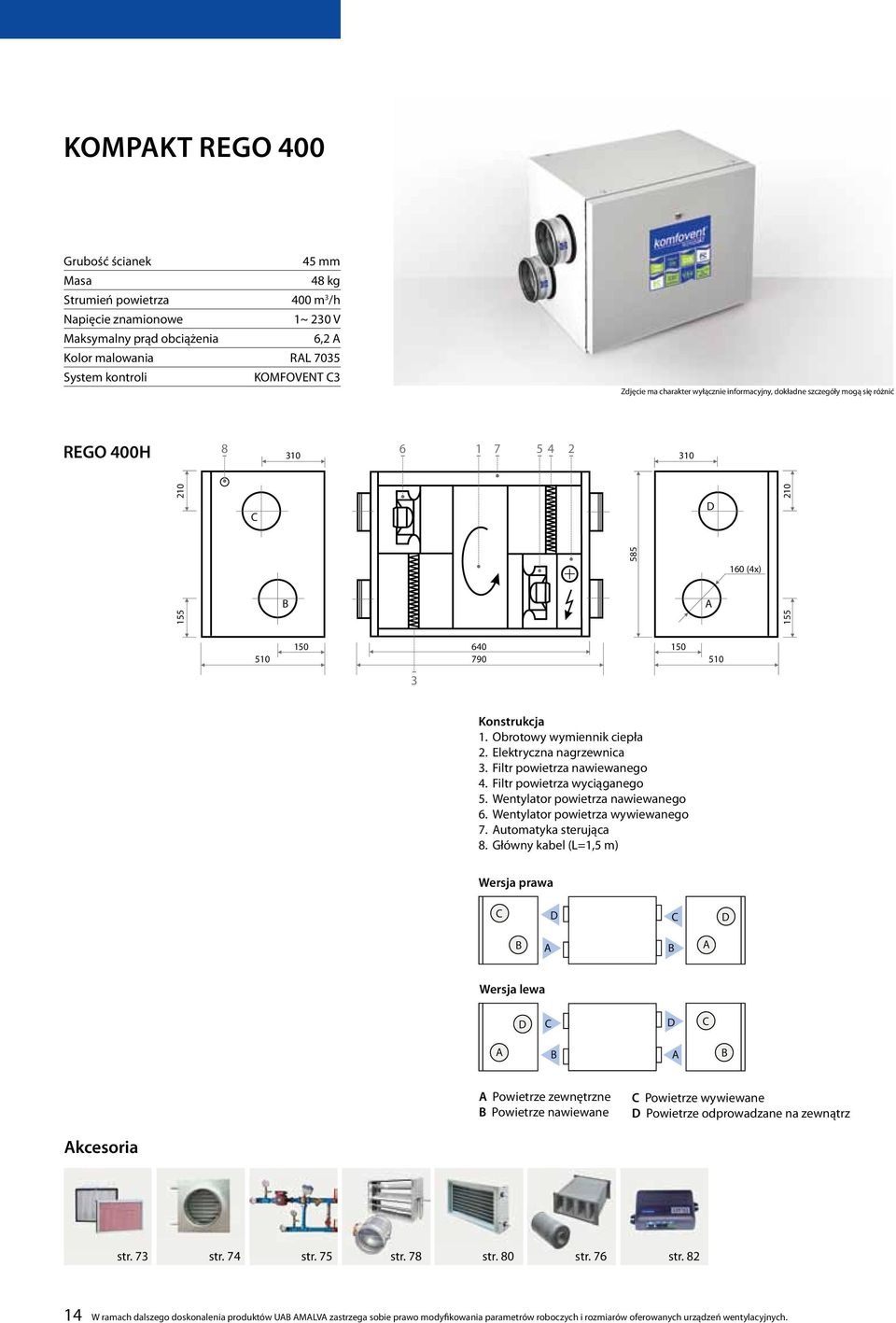

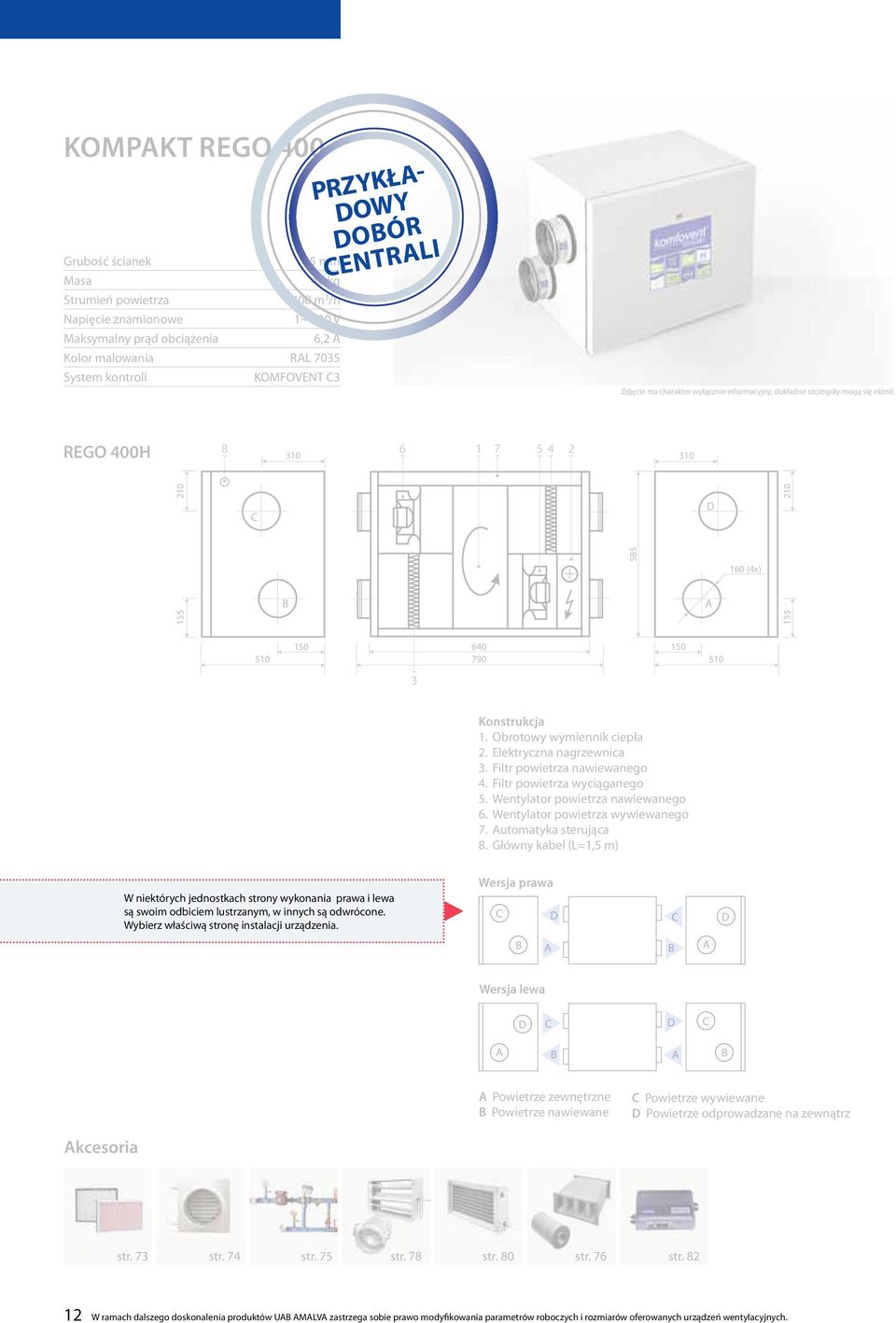

14 KOmpaKt rego 400 Grubość ścianek 45 mm Masa 48 kg Strumień powietrza 400 m 3 /h Napięcie znamionowe 1~ 230 V Maksymalny prąd obciążenia 6,2 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 PRZYKŁ - OWY OÓR ENTRLI Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 400H С (4x) Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. utomatyka sterująca 8. Główny kabel (L=1,5 m) W niektórych jednostkach strony wykonania prawa i lewa są swoim odbiciem lustrzanym, w innych są odwrócone. Wybierz właściwą stronę instalacji urządzenia. Wersja prawa Wersja lewa a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

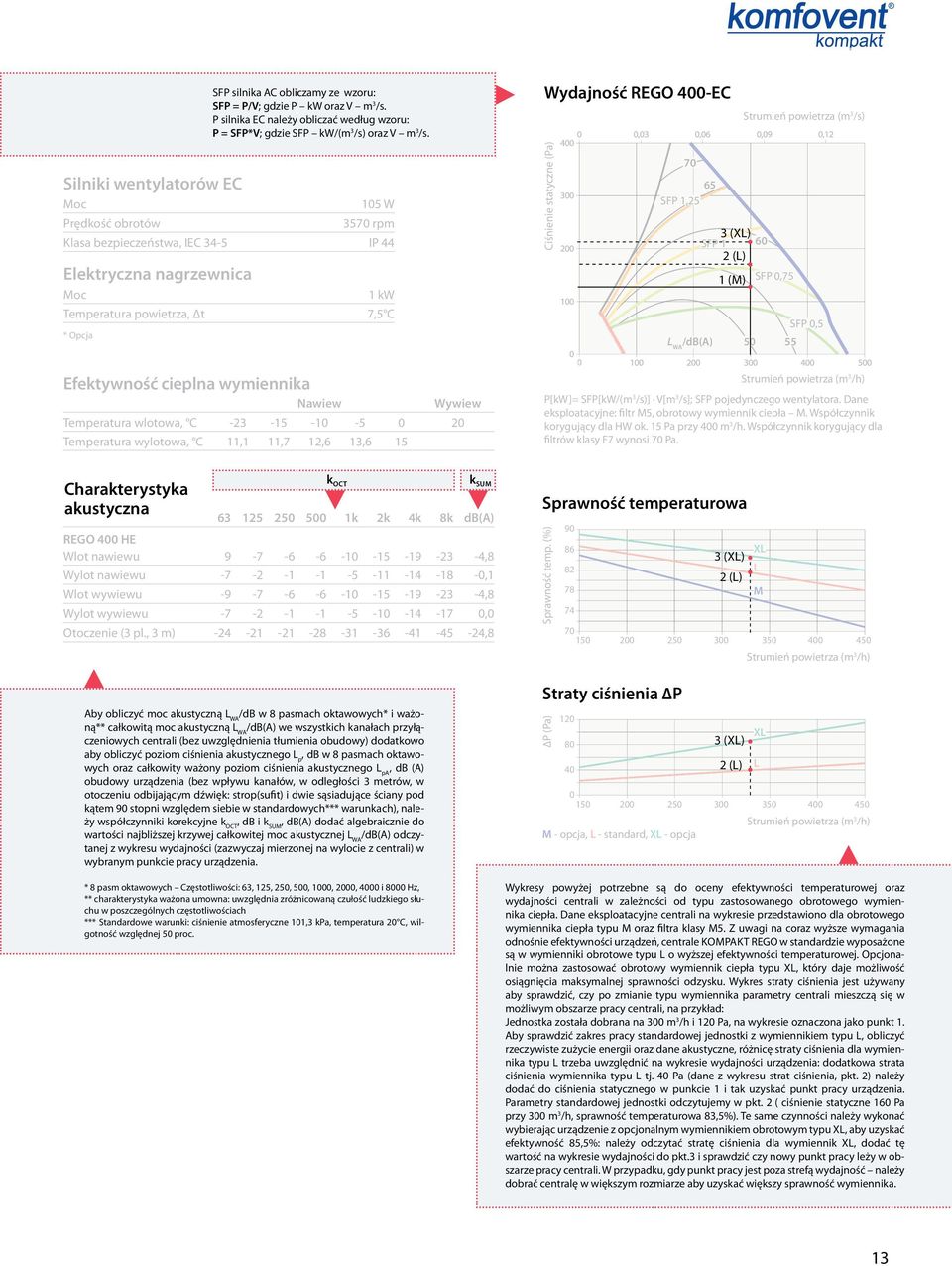

15 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e SFP silnika obliczamy ze wzoru: Sfp = p/v; gdzie P kw oraz V m EN779:2011 M5/F7* 3 /s. P silnika E należy obliczać według wzoru: p = Sfp*v; gdzie SFP kw/(m 3 /s) Płaski oraz V m 3 /s. 410x200x46 mm 105 W Prędkość obrotów 3570 rpm Klasa bezpieczeństwa, IE 34-5 IP 44 elektryczna nagrzewnica 1 kw Temperatura powietrza, Δt 7,5 * Opcja efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 11,1 11,7 12,6 13,6 15 Wydajność rego 400-e iśnienie statyczne (Pa) Strumień powietrza (m 3 /s) SFP 1,25 3 (XL) SFP (L) 1 (M) SFP 0,75 SFP 0,5 L Wa /d(a) P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla HW ok. 15 Pa przy 400 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. harakterystyka akustyczna k 2k 4k 8k d(a) rego 400 He Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 k Ot by obliczyć moc akustyczną L W /d w 8 pasmach oktawowych* i ważoną** całkowitą moc akustyczną L W /d() we wszystkich kanałach przyłączeniowych centrali (bez uwzględnienia tłumienia obudowy) dodatkowo aby obliczyć poziom ciśnienia akustycznego L p, d w 8 pasmach oktawowych oraz całkowity ważony poziom ciśnienia akustycznego L p, d () obudowy urządzenia (bez wpływu kanałów, w odległości 3 metrów, w otoczeniu odbijającym dźwięk: strop(sufit) i dwie sąsiadujące ściany pod kątem 90 stopni względem siebie w standardowych*** warunkach), należy współczynniki korekcyjne k OT, d i k SUM, d() dodać algebraicznie do wartości najbliższej krzywej całkowitej moc akustycznej L W /d() odczytanej z wykresu wydajności (zazwyczaj mierzonej na wylocie z centrali) w wybranym punkcie pracy urządzenia. * 8 pasm oktawowych zęstotliwości: 63, 125, 250, 500, 1000, 2000, 4000 i 8000 Hz, ** charakterystyka ważona umowna: uwzględnia zróżnicowaną czułość ludzkiego słuchu w poszczególnych częstotliwościach *** Standardowe warunki: ciśnienie atmosferyczne 101,3 kpa, temperatura 20, wilgotność względnej 50 proc. k SUm Sprawność temperaturowa Sprawność temp. (%) P (Pa) Straty ciśnienia p m - opcja, L - standard, XL - opcja 3 (XL) 2 (L) 2 (L) XL L m XL 3 (XL) L Wykresy powyżej potrzebne są do oceny efektywności temperaturowej oraz wydajności centrali w zależności od typu zastosowanego obrotowego wymiennika ciepła. ane eksploatacyjne centrali na wykresie przedstawiono dla obrotowego wymiennika ciepła typu M oraz filtra klasy M5. Z uwagi na coraz wyższe wymagania odnośnie efektywności urządzeń, centrale KOMPKT REGO w standardzie wyposażone są w wymienniki obrotowe typu L o wyższej efektywności temperaturowej. Opcjonalnie można zastosować obrotowy wymiennik ciepła typu XL, który daje możliwość osiągnięcia maksymalnej sprawności odzysku. Wykres straty ciśnienia jest używany aby sprawdzić, czy po zmianie typu wymiennika parametry centrali mieszczą się w możliwym obszarze pracy centrali, na przykład: Jednostka została dobrana na 300 m 3 /h i 120 Pa, na wykresie oznaczona jako punkt 1. by sprawdzić zakres pracy standardowej jednostki z wymiennikiem typu L, obliczyć rzeczywiste zużycie energii oraz dane akustyczne, różnicę straty ciśnienia dla wymiennika typu L trzeba uwzględnić na wykresie wydajności urządzenia: dodatkowa strata ciśnienia wymiennika typu L tj. 40 Pa (dane z wykresu strat ciśnienia, pkt. 2) należy dodać do ciśnienia statycznego w punkcie 1 i tak uzyskać punkt pracy urządzenia. Parametry standardowej jednostki odczytujemy w pkt. 2 ( ciśnienie statyczne 160 Pa przy 300 m 3 /h, sprawność temperaturowa 83,5%). Te same czynności należy wykonać wybierając urządzenie z opcjonalnym wymiennikiem obrotowym typu XL, aby uzyskać efektywność 85,5%: należy odczytać stratę ciśnienia dla wymiennik XL, dodać tę wartość na wykresie wydajności do pkt.3 i sprawdzić czy nowy punkt pracy leży w obszarze pracy centrali. W przypadku, gdy punkt pracy jest poza strefą wydajność należy dobrać centralę w większym rozmiarze aby uzyskać większy sprawność wymiennika. 13

16 KOmpaKt rego 400 Grubość ścianek 45 mm Masa 48 kg Strumień powietrza 400 m 3 /h Napięcie znamionowe 1~ 230 V Maksymalny prąd obciążenia 6,2 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 400H С (4x) Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. utomatyka sterująca 8. Główny kabel (L=1,5 m) Wersja prawa Wersja lewa a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

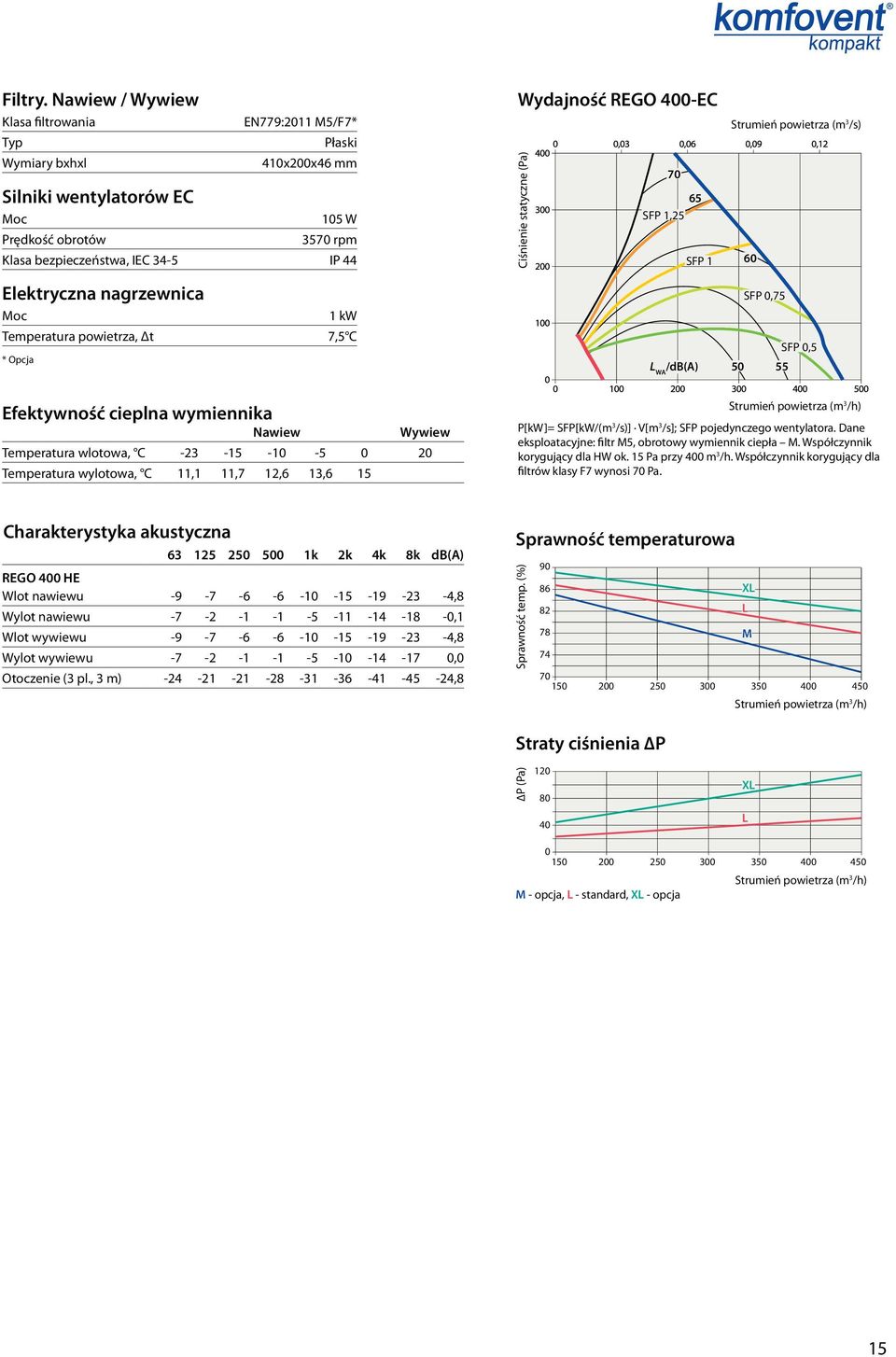

17 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e EN779:2011 M5/F7* Płaski 410x200x46 mm 105 W Prędkość obrotów 3570 rpm Klasa bezpieczeństwa, IE 34-5 IP 44 Wydajność rego 400-e iśnienie statyczne (Pa) SFP 1,25 SFP 1 Strumień powietrza (m 3 /s) 60 elektryczna nagrzewnica Temperatura powietrza, Δt * Opcja 1 kw 7,5 SFP 0,75 SFP 0,5 L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 11,1 11,7 12,6 13,6 15 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla HW ok. 15 Pa przy 400 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. harakterystyka akustyczna k 2k 4k 8k d(a) rego 400 He Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 Sprawność temperaturowa Sprawność temp. (%) XL 82 L 78 m Straty ciśnienia p P (Pa) XL L m - opcja, L - standard, XL - opcja 15

18 KOmpaKt rego 500 Grubość ścianek 45 mm Masa V/H 140/90 kg Strumień powietrza 500 m 3 /h Napięcie znamionowe 1~ 230 V Maksymalny prąd obciążenia E/ 6,9/5,8 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 500H (4x) 220 С rego 500v Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. Główny kabel (L=1,5 m) 5 Wersja prawa Wersja lewa akcesoria С 250 (4x) a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

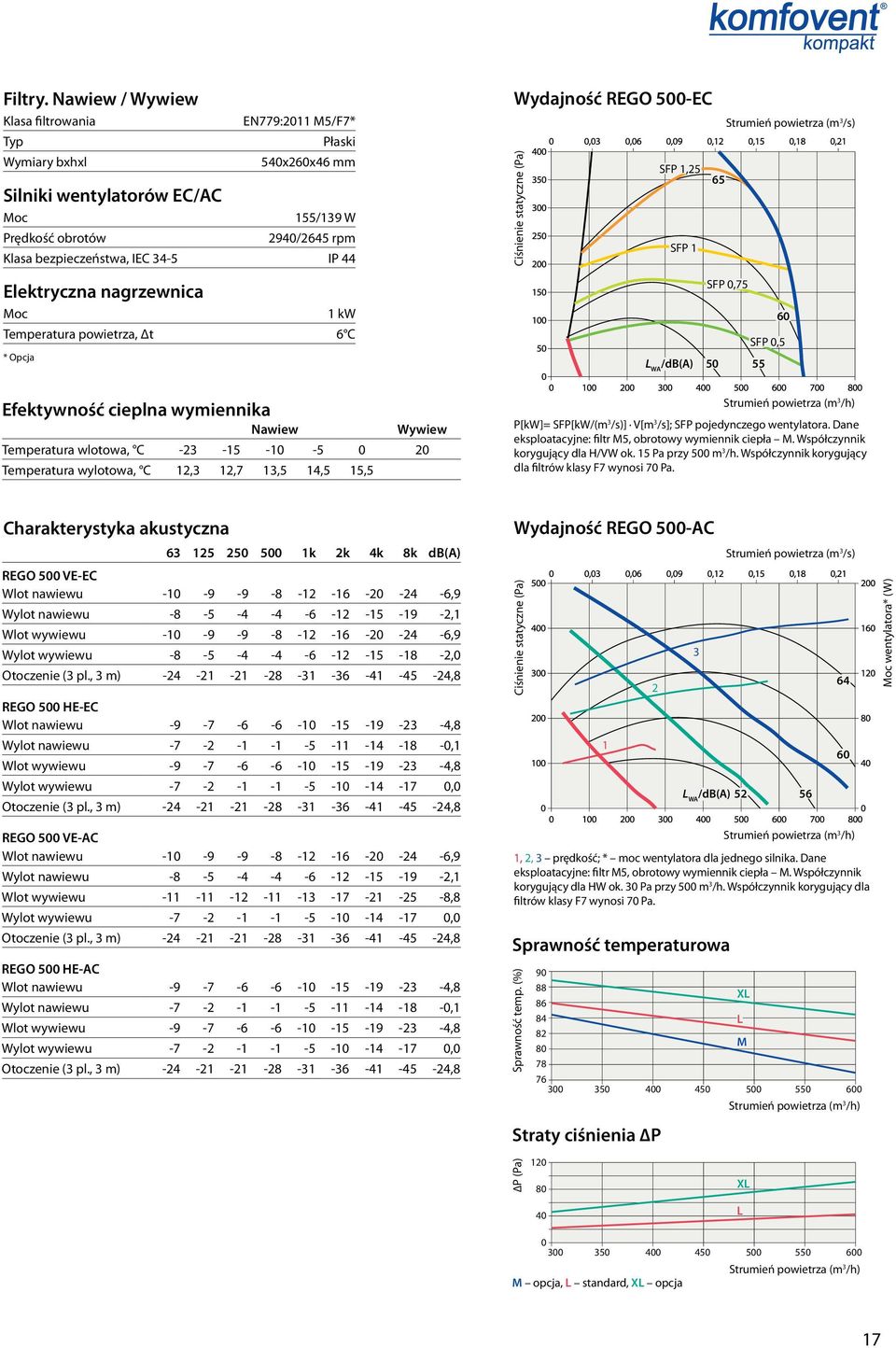

19 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e/a EN779:2011 M5/F7* Płaski 540x260x46 mm 155/139 W Prędkość obrotów 2940/2645 rpm Klasa bezpieczeństwa, IE 34-5 IP 44 elektryczna nagrzewnica 1 kw Temperatura powietrza, Δt 6 * Opcja Wydajność rego 500-e iśnienie statyczne (Pa) SFP 1,25 SFP 1 65 Strumień powietrza (m 3 /s) SFP 0,75 60 SFP 0,5 L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 12,3 12,7 13,5 14,5 15,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 15 Pa przy 500 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. harakterystyka akustyczna k 2k 4k 8k d(a) rego 500 ve-e Wlot nawiewu ,9 Wylot nawiewu ,1 Wlot wywiewu ,9 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 500 He-e Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 500 ve-a Wlot nawiewu ,9 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 500 He-a Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 Wydajność rego 500-a iśnienie statyczne (Pa) Sprawność temperaturowa Strumień powietrza (m 3 /s) 1, 2, 3 prędkość; * moc wentylatora dla jednego silnika. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla HW ok. 30 Pa przy 500 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Sprawność temp. (%) Straty ciśnienia p L Wa /d(a) XL L m wentylatora* (W) P (Pa) XL L m opcja, L standard, XL opcja 17

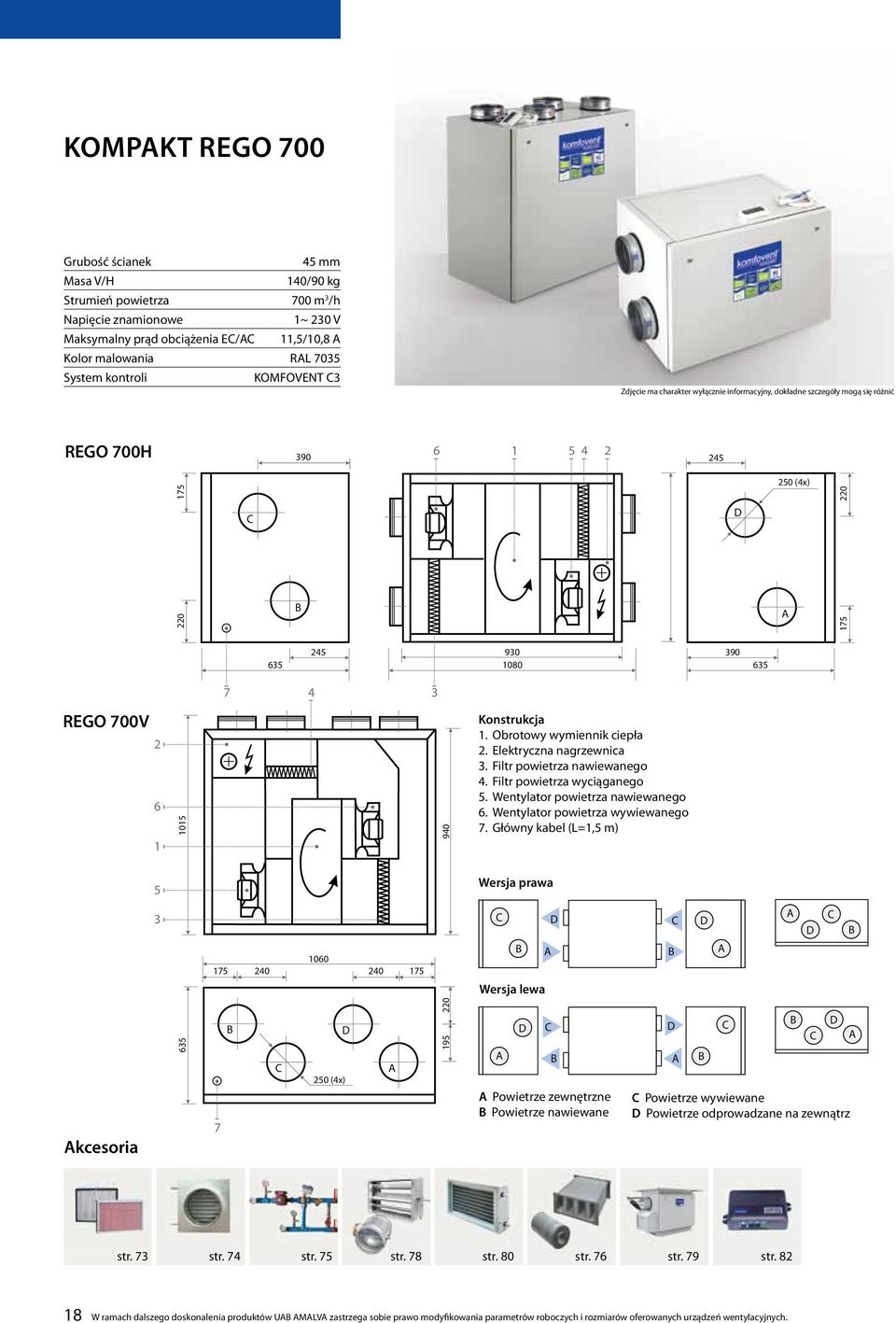

20 KOmpaKt rego 700 Grubość ścianek 45 mm Masa V/H 140/90 kg Strumień powietrza 700 m 3 /h Napięcie znamionowe 1~ 230 V Maksymalny prąd obciążenia E/ 11,5/10,8 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 700H (4x) 220 С rego 700v Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. Główny kabel (L=1,5 m) 5 Wersja prawa Wersja lewa akcesoria С 250 (4x) a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

21 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e/a EN779:2011 M5/F7* Płaski 540x260x46 mm 164/240 W Prędkość obrotów 2570/2800 rpm Klasa bezpieczeństwa, IE 34-5 IP 44 elektryczna nagrzewnica Temperatura powietrza, Δt * Opcja 2 kw 8,6 Wydajność rego 700-e iśnienie statyczne (Pa) 70 SFP 1,25 SFP 1 65 SFP 0,75 Strumień powietrza (m 3 /s) SFP 0,5 L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 9,6 11,5 12,2 13,3 14,6 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 15 Pa przy 700 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. harakterystyka akustyczna k 2k 4k 8k d(a) rego 700 ve-e Wlot nawiewu ,9 Wylot nawiewu ,1 Wlot wywiewu ,9 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 700 He-e Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 700 ve-a Wlot nawiewu ,2 Wylot nawiewu ,9 Wlot wywiewu ,2 Wylot wywiewu ,9 Otoczenie (3 pl., 3 m) ,5 rego 700 He-a Wlot nawiewu ,2 Wylot nawiewu ,1 Wlot wywiewu ,2 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,5 Wydajność rego 700-a iśnienie statyczne (Pa) Strumień powietrza (m 3 /s) 1, 2, 3 prędkość; * moc wentylatora dla jednego silnika. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla HW ok. 30 Pa przy 700 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Sprawność temperaturowa Sprawność temp. (%) XL L m Straty ciśnienia p L Wa /d(a) wentylatora* (W) P (Pa) XL L m opcja, L standard, XL opcja 19

22 KOmpaKt rego 900 Grubość ścianek 45 mm Masa V/H 175/165 kg Strumień powietrza 900 m 3 /h Napięcie znamionowe (E) 3~ 400 V Napięcie znamionowe (W) 1~ 230 V Maksymalny prąd obciążenia E/ (E) 10,2/6,6 Maksymalny prąd obciążenia E/ (HW) 6,1/2,75 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 900H С (4x) rego 900v С (4x) Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna albo wodna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego Wersja prawa Wersja lewa 7. Główny włącznik 8. Przyłącza wodne tylko dla W 9. Odpływ kondensatu wodnego (konieczne jest zainstalowanie rurki odwodnienia z syfonem =15 mm) tylko dla W a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

23 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl (entrala pozioma) Wymiary bxhxl (entrala pionowa) Silniki wentylatorów e/a EN779:2011 M5/F7* Płaski/Kieszeniowy 700x325x96 mm 592x287x360 mm 395/310 W Prędkość obrotów 2400/2725 rpm Klasa bezpieczeństwa, IE 34-5 IP 44/54 elektryczna nagrzewnica 3 kw Temperatura powietrza, Δt 10 * Opcja efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 11 12,3 13,2 14,2 15,2 Wydajność rego 900-e iśnienie statyczne (Pa) Strumień powietrza (m 3 /s) P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 30 Pa przy 900 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. 70 SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 65 L Wa /d(a) Wymiennik (nagrzewnica/chłodnica), HW Zima Lato Temperatura wody wejście/wyjście, 90/70 80/60 60/40 45/35 7/12, kw 2,95 2,95 2,95 2,95 3,83 Przepływ wody, dm 3 /h P wody, kpa 0,5 0,5 0,5 1 3 Podłączenie, 1/2 Temperatura wlot/rh-wylot/rh, /% /50 18/80 W centralach typu HW nagrzewnica zintegrowana, w VW montowana na kanale Wydajność rego 900-a iśnienie statyczne (Pa) 3 Strumień powietrza (m 3 /s) 70 wentylatora* (W) harakterystyka akustyczna k 2k 4k 8k d(a) rego 900 v-e Wlot nawiewu ,7 Wylot nawiewu ,4 Wlot wywiewu ,9 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,1 rego 900 H-e Wlot nawiewu ,3 Wylot nawiewu ,1 Wlot wywiewu ,3 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,1 rego 900 v-a Wlot nawiewu ,2 Wylot nawiewu ,9 Wlot wywiewu ,0 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,5 rego 900 H-a Wlot nawiewu ,2 Wylot nawiewu ,1 Wlot wywiewu ,2 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,5 1, 2, 3 prędkość; * moc wentylatora dla jednego silnika. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla HW ok. 30 Pa przy 900 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Sprawność temperaturowa Sprawność temp. (%) Straty ciśnienia p P (Pa) XL L m L Wa /d(a) m opcja, L standard, XL opcja XL L 21

24 KOmpaKt rego 1200 Grubość ścianek 45 mm Masa V/H 180/170 kg Strumień powietrza 1200 m 3 /h Napięcie znamionowe (E) 3~ 400 V Napięcie znamionowe (W) 1~ 230 V Maksymalny prąd obciążenia (E) 12,3 Maksymalny prąd obciążenia (HW) 6,1 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 1200H С (4x) rego 1200v С (4x) Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna albo wodna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego Wersja prawa Wersja lewa 7. Główny włącznik 8. Przyłącza wodne tylko dla W 9. Odpływ kondensatu wodnego (konieczne jest zainstalowanie rurki odwodnienia z syfonem =15 mm) tylko dla W a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

25 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl (entrala pozioma) Wymiary bxhxl (entrala pionowa) Silniki wentylatorów e EN779:2011 M5/F7* Płaski/Kieszeniowy 700x325x96 mm 592x287x360 mm 405 W Prędkość obrotów 2725 rpm Klasa bezpieczeństwa, IE 34-5 IP 54 Wydajność rego 1200-e iśnienie statyczne (Pa) Strumień powietrza (m 3 /s) SFP 1,25 SFP 1 SFP 0,75 elektryczna nagrzewnica Temperatura powietrza, Δt * Opcja 4,5 kw 11,1 SFP 0,5 L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 9, ,1 13,2 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 30 Pa przy 1200 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Wymiennik (nagrzewnica/chłodnica), HW Zima Lato Temperatura wody wejście/wyjście, 90/70 80/60 60/40 45/35 7/12, kw 4,69 4,69 4,69 4,69 6,03 Przepływ wody, dm 3 /h P wody, kpa Podłączenie, 1/2 Temperatura wlot/rh-wylot/rh, /% 9,3 20 9,3 20 9,3 20 9, /50 18/80 W centralach typu HW nagrzewnica zintegrowana, w VW montowana na kanale harakterystyka akustyczna k 2k 4k 8k d(a) rego 1200 v Wlot nawiewu ,9 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 Sprawność temperaturowa Sprawność temp. (%) Straty ciśnienia p P (Pa) XL L m XL 80 L m opcja, L standard, XL opcja rego 1200 H Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 23

26 KOmpaKt rego 1200 Grubość ścianek Masa 45 mm 120 kg Strumień powietrza 1200 m 3 /h Napięcie znamionowe Maksymalny prąd obciążenia 3~ 400 V 8,7 Kolor malowania RL 9010 System kontroli KOMFOVENT 3 REGO 1200PE z drzwiczkami demontowanymi. REGO 1200PES z drzwiczkami przesuwnymi. Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 1200pe (4x) С Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. utomatyka sterująca 8. Główny włącznik Wersja prawa Wersja lewa a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

27 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e EN779:2011 M5/F7* Płaski 410x420x46 mm 405 W Prędkość obrotów 2725 rpm Klasa bezpieczeństwa, IE 34-5 IP 54 elektryczna nagrzewnica 4 kw Temperatura powietrza, Δt 10 * Opcja Wydajność rego 1200pe-e iśnienie statyczne (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Strumień powietrza (m 3 /s) L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 7,7 9 10, ,3 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla PW ok. 30 Pa przy1200 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. harakterystyka akustyczna k 2k 4k 8k d(a) rego 1200 pe Wlot nawiewu ,8 Wylot nawiewu ,1 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 Sprawność temperaturowa Sprawność temp. (%) Straty ciśnienia p P (Pa) XL 80 L m XL L m opcja, L standard, XL opcja 25

28 KOmpaKt rego 1600 Grubość ścianek 45 mm Masa 270 kg Strumień powietrza 1600 m 3 /h Napięcie znamionowe (E) 3~ 400 V Napięcie znamionowe (W) 1~ 230 V Maksymalny prąd obciążenia (E) 12,4 Maksymalny prąd obciążenia (W) 6,4 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 1600H С x400 (4x) x400 (4x) rego 1600v Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna albo wodna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. Główny włącznik 8. Przyłącza wodne tylko dla W 9. Odpływ kondensatu wodnego (konieczne jest zainstalowanie rurki odwodnienia z syfonem =28 mm) tylko dla W 2 5 Wersja prawa 400x300 (4x) Wersja lewa С a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

29 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e EN779:2011 M5/F7* Płaski 800x450x46 mm 420 W Prędkość obrotów 2600rpm Klasa bezpieczeństwa, IE 34-5 IP 54 elektryczna nagrzewnica Temperatura powietrza, Δt * Opcja 4,5 kw 8,6 Wydajność rego 1600-e iśnienie statyczne (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Strumień powietrza (m 3 /s) L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 9,4 11,4 12,2 13,3 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 30 Pa przy 1600 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Wymiennik (nagrzewnica/chłodnica), HW Zima Lato Temperatura wody wejście/wyjście, 90/70 80/60 60/40 45/35 7/12 7/12, kw 8,4 8,5 8,5 8,57 10,97 9,56 Przepływ wody, dm 3 /h P wody, kpa 0,2 0,2 0,3 1 5,6 4,4 Podłączenie, 1 harakterystyka akustyczna 7 22,2 7 22,4 7 22,4 7 22,5 30/50 17,7/82 Temperatura wlot/rhwylot/rh, /% 26/70-17,6/ k 2k 4k 8k d(a) rego 1600 ve Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,9 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,1 Sprawność temperaturowa Sprawność temp. (%) Straty ciśnienia p P (Pa) m opcja, L standard, XL opcja XL L m XL L rego 1600 He Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,3 Wylot wywiewu ,3 Otoczenie (3 pl., 3 m) ,1 rego 1600 vw Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,9 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,1 rego 1600 HW Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,3 Wylot wywiewu ,3 Otoczenie (3 pl., 3 m) ,1 27

30 KOmpaKt rego 2000 Grubość ścianek 45 mm Masa 285 kg Strumień powietrza 2000 m 3 /h Napięcie znamionowe (E) 3~ 400 V Napięcie znamionowe (W) 1~ 230 V Maksymalny prąd obciążenia (E) 17,4 Maksymalny prąd obciążenia (W) 7,0 Kolor malowania RL 7035 System kontroli KOMFOVENT 3 Zdjęcie ma charakter wyłącznie informacyjny, dokładne szczegóły mogą się różnić rego 2000H С x400 (4x) x400 (4x) rego 2000v Konstrukcja 1. Obrotowy wymiennik ciepła 2. Elektryczna albo wodna nagrzewnica 3. Filtr powietrza nawiewanego 4. Filtr powietrza wyciąganego 5. Wentylator powietrza nawiewanego 6. Wentylator powietrza wywiewanego 7. Główny włącznik 8. Przyłącza wodne tylko dla W 9. Odpływ kondensatu wodnego (konieczne jest zainstalowanie rurki odwodnienia z syfonem =28 mm) tylko dla W 2 5 Wersja prawa 400x300 (4x) Wersja lewa С a Powietrze zewnętrzne Powietrze nawiewane Powietrze wywiewane Powietrze odprowadzane na zewnątrz akcesoria str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str W ramach dalszego doskonalenia produktów U MLV zastrzega sobie prawo modyfikowania parametrów roboczych i rozmiarów oferowanych urządzeń wentylacyjnych.

31 filtry. nawiew / Wywiew Klasa filtrowania Typ Wymiary bxhxl Silniki wentylatorów e EN779:2011 M5/F7* Płaski 800x450x46 mm 480 W Prędkość obrotów 2170 rpm Klasa bezpieczeństwa, IE 34-5 IP 54 elektryczna nagrzewnica 7,5 kw Temperatura powietrza, Δt 11 * Opcja Wydajność rego 2000-e iśnienie statyczne (Pa) Strumień powietrza (m 3 /s) SFP 1,25 65 SFP 1 SFP 0,75 SFP 0,5 L Wa /d(a) efektywność cieplna wymiennika nawiew Wywiew Temperatura wlotowa, Temperatura wylotowa, 8,2 9,9 11,1 12,4 13,8 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP pojedynczego wentylatora. ane eksploatacyjne: filtr M5, obrotowy wymiennik ciepła M. Współczynnik korygujący dla H/VW ok. 30 Pa przy 2000 m 3 /h. Współczynnik korygujący dla filtrów klasy F7 wynosi 70 Pa. Wymiennik (nagrzewnica/chłodnica), HW Zima Lato Temperatura wody wejście/wyjście, 90/70 80/60 60/40 45/35 7/12 7/12, kw 10,85 10,49 10,61 10,53 12,81 11,12 Przepływ wody, dm 3 /h P wody, kpa 0,4 0,4 0,4 1,3 7,4 5,7 Podłączenie, 1 harakterystyka akustyczna 7-22,7 7-22,2 7-22,4 7-22,3 Temperatura wlot/rhwylot/rh, /% 30/50-18,5/80 26/70-18,2/ k 2k 4k 8k d(a) rego 2000 ve Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 Sprawność temperaturowa Sprawność temp. (%) Straty ciśnienia p P (Pa) XL L 75 m XL L m opcja, L standard, XL opcja rego 2000 He Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 2000 vw Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 rego 2000 HW Wlot nawiewu ,0 Wylot nawiewu ,0 Wlot wywiewu ,8 Wylot wywiewu ,0 Otoczenie (3 pl., 3 m) ,8 29
