MIESZADŁA Z SILNIKIEM ZATAPIALNYM

Transkrypt

1 MIESZADŁA Z SILNIKIEM ZATAPIALNYM MIESZADŁA GENERATORY PRZEPŁYWU - POMPY RECYRKULACYJNE Serie HRS, CHRS, HRL, HRZ

2 WPRAWIAMY W RUCH SZEROKIE SPEKTRUM Mieszadła z silnikiem zatapialnym firmy HOMA przeznaczone są do najróżniejszych zastosowań w zakresie homogenizacji, mieszania zawiesin, generowania przepływu poziomego oraz wypłukiwania osadów z cieczy. Obszary ich zastosowań obejmują oczyszczanie oraz usuwanie ścieków przemysłowych i komunalnych, przemysłową technikę procesową, rolnictwo i wiele innych dziedzin. Wytrzymała konstrukcja mieszadła HOMA z silnikiem zatapialnym gwarantuje bezusterkową pracę nawet w najtrudniejszych warunkach. Projekt śmigła i napędu został zoptymalizowany pod kątem techniki przepływu i mieszania, co zapewnia wyjątkowo dobrą wydajność posuwu, z zachowaniem wysokiej sprawności i doskonałej wydajności mieszania. Solidne, elastyczne i łatwe w obsłudze urządzenia instalacyjne umożliwiają bezproblemowy montaż i demontaż oraz indywidualne i optymalne ustawienie agregatów w zależności od danych potrzeb. MIESZADŁA Szczególnym wyzwaniem są ciecze zawierające ciała stałe o charakterze włóknistym, ponieważ włókna te owijają się wokół elementów śmigła, co może doprowadzić do znacznego obniżenia wydajności mieszadła. Z tego powodu w centrum badań i rozwoju firmy HOMA stworzono nowy projekt śmigła dla serii HRS / CHRS: Kształt śmigła został zoptymalizowany pod kątem sprawności, co minimalizuje obecność martwych stref w przepływie na łopatkach śmigła oraz wyklucza efekt nawijania się na nie włókien. Możliwe obszary zastosowań: homogenizowanie szlamów zbiorniki retencyjne do wody deszczowej rozpuszczanie osadów i kożuchów również w studzienkach pomp mieszanie chemikaliów hodowla ryb zbiorniki chłodzące usuwanie lodu 2 HOMA - PUMP TECHNOLOGY

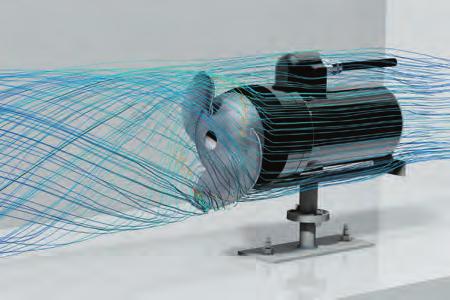

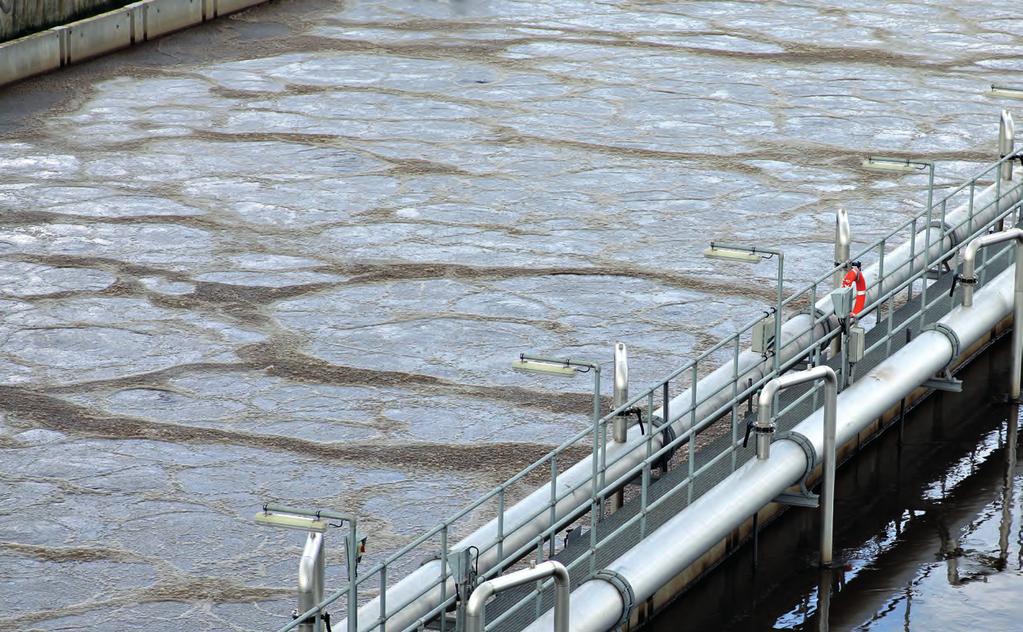

3 Niezawodne mieszadła z silnikiem zatapialnym HOMA zostały zaprojektowane do szerokiego zakresu zastosowań w oczyszczalniach ścieków. Wszystkie śmigła zostały opracowane i zoptymalizowane przy pomocy symulacji CFD. WYSOKA SPRAWNOŚĆ GENERATORY PRZEPŁYWU Przepływ i mieszanie w komorach napowietrzania są niezaprzeczalnie największymi odbiorcami energii w oczyszczalni ścieków. HOMA oferuje tu odpowiednie rozwiązanie dzięki energooszczędnemu i wolnoobrotowemu mieszadle wielkostrumieniowemu. Projekt śmigła i napędu został zoptymalizowany pod kątem techniki przepływu i mieszania, co zapewnia wyjątkowo dobrą sprawność i znakomitą wydajność mieszania przy minimalnych stratach przepływu. Dzięki temu generatory przepływu HOMA zapewniają delikatne i optymalne przemieszanie cieczy w oczyszczalniach ścieków. Możliwe obszary zastosowań: nitryfikacja denitryfikacja eliminacja fosforanów zastosowanie w zbiornikach flokulacyjnych, zbiornikach buforowych, rowach do utleniania zbiorniki chłodzące hodowla ryb POMPY RECYRKULACYJNE Pompy recyrkulacyjne służą do przepompowywania i recyrkulacji osadu czynnego w oczyszczalniach ścieków. Wszystkie komponenty wykonane są z wysokiej jakości materiałów, a każda część przed montażem jest sprawdzana pod kątem niezawodności i trwałości. Ze względu na swoje właściwości eksploatacyjne - wysokie natężenie przepływu przy niskich wysokościach tłoczenia - wszystkie pompy recyrkulacyjne doskonale nadają się do oczyszczania ścieków. Możliwe obszary zastosowań: tłoczenie osadu czynnego z nitryfikacji do denitryfikacji hodowla ryb parki rozrywki (zjeżdżalnie wodne) naturalne stawy kąpielowe HOMA - PUMP TECHNOLOGY 3

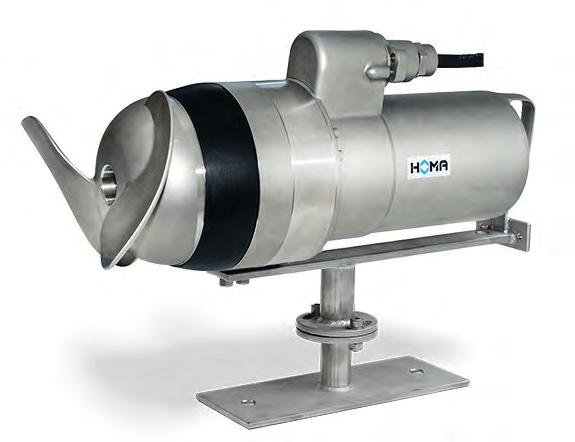

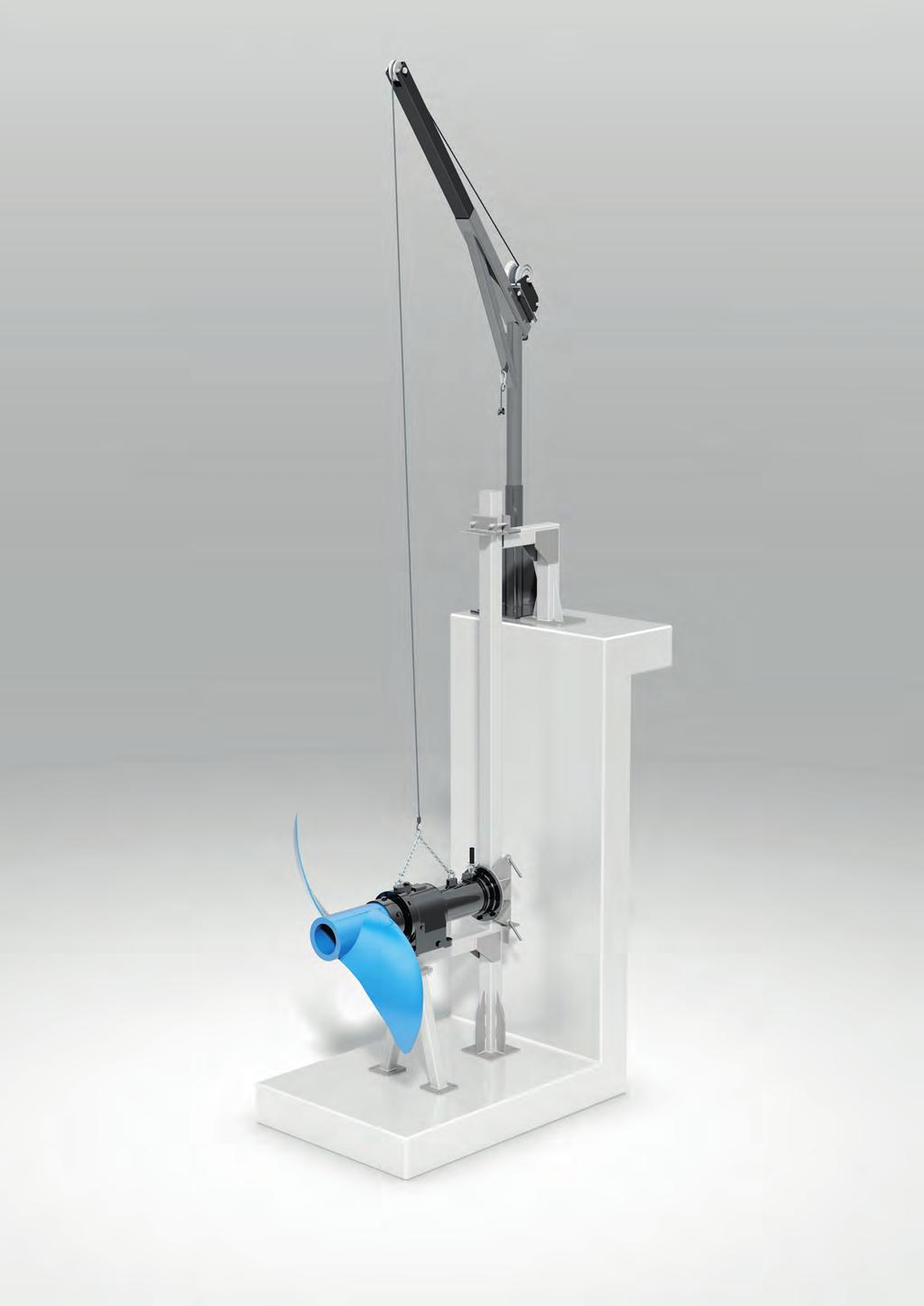

4 (C)HRS - MIESZADŁA Z NAPĘDEM BEZPOŚREDNIM KOMPAKTOWE I UNIWERSALNE Solidnie zaprojektowane mieszalniki kompaktowe serii HRS i CHRS są zaprojektowane z myślą o optymalnej sprawności i gwarantują bezawaryjną pracę nawet w najtrudniejszych warunkach. Uniwersalne agregaty - do szerokiego zakresu zastosowań zoptymalizowana pod kątem przepływu, kompaktowa konstrukcja wysokowydajne samooczyszczające się śmigła odpowiedni do każdego kształtu zbiornika solidne, kompaktowe i łatwe w obsłudze zestawy montażowe i opuszczające Możliwe obszary zastosowań: homogenizowanie szlamów zbiorniki retencyjne do wody deszczowej rozpuszczanie osadów i kożuchów również w studzienkach pomp mieszanie chemikaliów hodowla ryb generowanie przepływu zbiorniki chłodzące usuwanie lodu CHRS: Obudowa silnika ze stali szlachetnej oraz elastomery z Vitonu umożliwiają zastosowanie w mediach aktywnych chemicznie. 4 HOMA - PUMP TECHNOLOGY

5 SYMBOLE Seria Wydajność śmigła Ilość biegunów Średnica śmigła Liczba łopatek śmigła Kod modelu Zabezpieczenia Silnik odporny na eksplozję Średnica nominalna Zestawu montażowego (C)HRS 14/ /04 (C) (Ex) M60 C = wersja ze stali szlachetnej ( kw x 10 ) 4-bieg. 6-bieg. 8-bieg. 12-bieg. (w mm) C = sonda kontrolna w komorze olejowej T = czujnik termiczny Pt100 M= czujnik PTC M60 M80 M100 DANE TECHNICZNE Typ Napięcie (50 Hz) Moc silnika P 1 P 2 (kw) (kw) Prąd znaminowy (A) Prędk. obr. silnika/śmigła (obr./min.) Siła osiowa (N) Śmigło ø (mm) HRS HRS 07/ (C) / (Ex) 400 V / 3 Ph 1,7 1,2 3, / ,4 HRS 11/ (C) / (Ex) 400 V / 3 Ph 1,7 1,2 3, / ,4 HRS 14/ (C) / (Ex) 400 V / 3 Ph 3,1 2,1 5,7 900 / ,5 HRS 16/ (C) / (Ex) 400 V / 3 Ph 3,1 2,1 5,7 900 / ,5 HRS 18/ (C) / (Ex) 400 V / 3 Ph 3,4 2,6 6, / ,0 HRS 25/ (C) / (Ex) 400 V / 3 Ph 3,4 2,6 6, / ,0 HRS 32/ (C) 400 V / 3 Ph 4,3 3,4 7, / ,5 HRS 20/ /C-M60 (Ex)* 400 V / 3 Ph 3,0 2,4 5,7 700 / ,0 HRS 20/ /C-M80 (Ex)* 400 V / 3 Ph 3,0 2,4 5,7 700 / ,0 HRS 20/ /C-M100 (Ex)* 400 V / 3 Ph 3,0 2,4 5,7 700 / ,0 HRS 30/ /C-M60 (Ex)* 400 V / 3 Ph 5,0 4,1 10,5 700 / ,0 HRS 30/ /C-M80 (Ex)* 400 V / 3 Ph 5.0 4, / ,0 HRS 30/ /C-M100 (Ex)* 400 V / 3 Ph 5,0 4,1 10,5 700 / ,0 HRS 37/ /C-M80 (Ex)* 400 V / 3 Ph 6,6 5,3 12,4 700 / ,0 HRS 37/ /C-M100 (Ex)* 400 V / 3 Ph 6,6 5,3 12,4 700 / ,0 HRS 43/ /C-M80 (Ex)* 400 V / 3 Ph 6,6 5,3 12,4 700 / ,0 HRS 43/ /C-M100 (Ex)* 400 V / 3 Ph 6,6 5,3 12,4 700 / ,0 HRS 53/ /C-M80 (Ex)* 400 V / 3 Ph 7,5 6,0 16,0 470 / ,5 HRS 53/ /C-M100 (Ex)* 400 V / 3 Ph 7,5 6,0 16,0 470 / ,5 HRS 68/ /C-M80 (Ex)* 400 V / 3 Ph 11,0 8,8 23,1 470 / ,5 HRS 68/ /C-M100 (Ex)* 400 V / 3 Ph 11,0 8,8 23,1 470 / ,5 HRS 78/ /C-M80 (Ex)* 400 V / 3 Ph 11,0 8,8 23,1 470 / ,5 HRS 78/ /C-M100 (Ex)* 400 V / 3 Ph 11,0 8,8 23,1 470 / ,5 Waga (kg) CHRS CHRS 07/ (C) / (Ex) 400 V / 3 Ph 1,7 1,2 3, / ,1 CHRS 11/ (C) / (Ex) 400 V / 3 Ph 1,7 1,2 3, / ,1 CHRS 14/ (C) / (Ex) 400 V / 3 Ph 3,1 2,1 5,7 900 / ,5 CHRS 16/ (C) / (Ex) 400 V / 3 Ph 3,1 2,1 5,7 900 / ,5 CHRS 18/ (C) / (Ex) 400 V / 3 Ph 3,4 2,6 6, / ,1 CHRS 25/ (C) / (Ex) 400 V / 3 Ph 3,4 2,6 6, / ,1 CHRS 32/ (C) 400 V / 3 Ph 4,3 3,4 7, / ,0 HRG (Mieszadła z przekładnią - dodatkowe informacje na zapytanie) HRG 150/4-204 (C) / (Ex) 400 V / 3 Ph 16,7 15,0 30, / HRG 185/4-204 (C) / (Ex) 400 V / 3 Ph 21,0 18,5 38, / *Wersja Ex dostępna od 2. kwartału/2018 HOMA - PUMP TECHNOLOGY 5

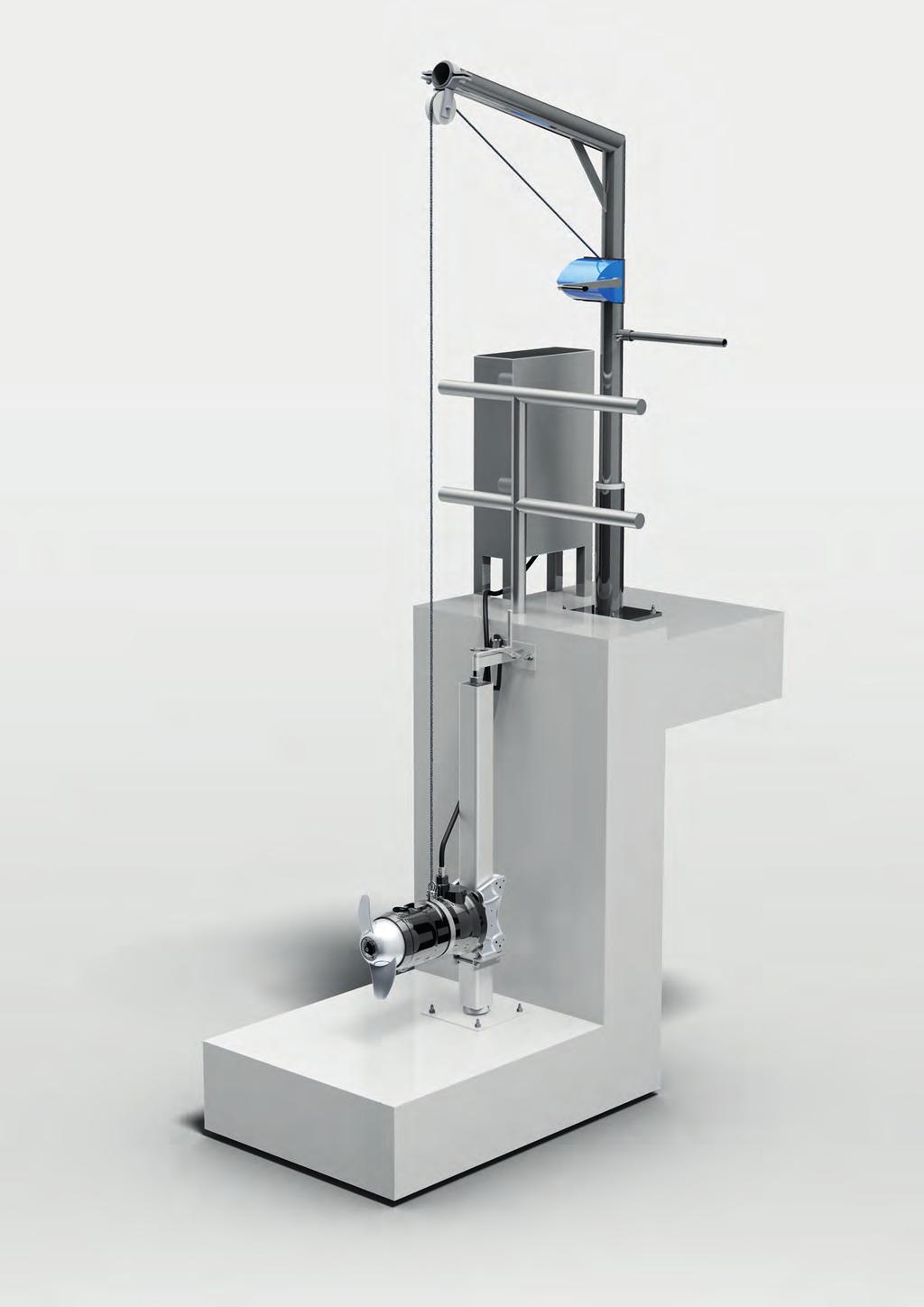

6 KONSTRUKCJA TECHNIKA PRZEMYŚLANA KROK PO KROKU A G G D H B G F C E B 6 HOMA - PUMP TECHNOLOGY

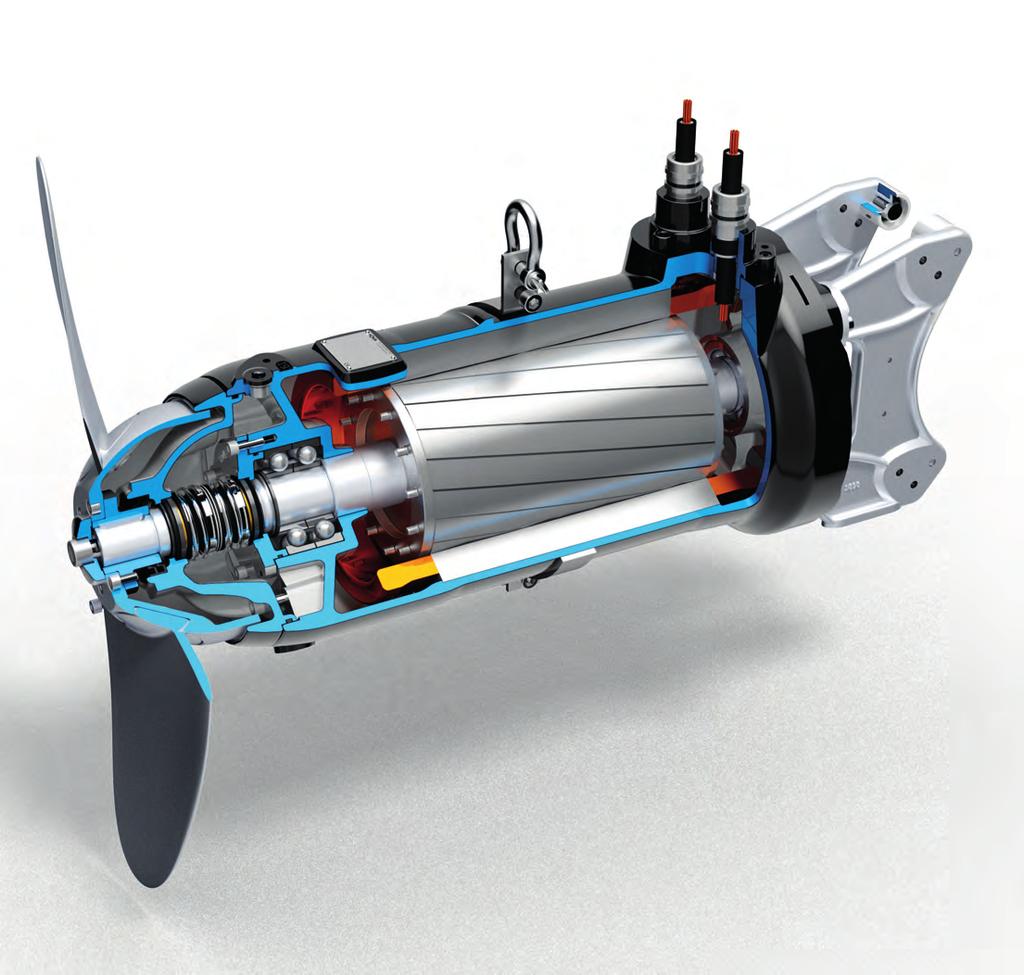

7 WYŻSZA JAKOŚĆ MATERIAŁÓW MNIEJ AWARII Jakość jest wartością mierzalną w pełni zatapialne agregaty firmy HOMA przekonują klientów wielkością najważniejszych komponentów, wykonaniem z materiałów świetnej jakości oraz solidną konstrukcją mechaniczną. A ŚMIGŁO Śmigło zoptymalizowane pod względem przepływu wykonane z odlewu stali szlachetnej, spawane. B USZCZELNIENIE WAŁU Uszczelnienie wału 2 uszczelnienia mechaniczne (back to back) wykonane z odpornego na korozję SiC/ SiC w połączeniu z dwoma dodatkowymi uszczelnieniami promieniowymi pracującymi na piaście śmigła powlekanego węglem gwarantuje optymalną ochronę przed przenikaniem medium i ciał stałych. C ŁOŻYSKO WAŁU SILNIKA Wytrzymałe, bezobsługowe, stale smarowane łożyska kulkowe zwykłe / dwurzędowe łożyska kulkowe skośne. D DEFLEKTOR PIERŚCIENIOWY Deflektor pierścieniowy niezawodnie zapobiega osadzaniu się ciał stałych. Z 8- i 12-biegunowym mieszadłem standardowym z deflektorem pierścieniowym, który jest przyspawany do obudowy komory olejowej. Mieszadła 4- i 6-biegunowe z plastikowym deflektorem pierścieniowym pomiędzy śmigłem a obudową silnika. E SILNIK Silnik zatapialny szczelny na wodę pod ciśnieniem z uzwojeniem 4-, 6-, 8- lub 12-biegunowym. Uzwojenie klasy izolacji H, stopień ochrony IP 68. Wodoszczelny wpust przewodów. Czujnik termiczny w uzwojeniu do kontroli temperatury. Silnik z chłodzeniem powierzchniowym w trybie zanurzeniowym. OCHRONA PRZED WYBUCHEM: Wszystkie silnik są dostępne również w wersji odpornej na eksplozję wg RL2014/34/EU dla grupy urządzeń II, kategorii 2G, grupy gazu IIB oraz klasy temperatury T4(T3). F KONTROLA USZCZELNIEŃ 8- i 12-biegunowe mieszadła standardowo wyposażone są w układ kontrolujący szczelność komory olejowej. Opcja ta jest również dostępna na życzenie dla mieszadeł 4- i 6-biegunowych. G USTAWIENIE System montażowy z urządzeniem opuszczającym do indywidualnego ustawiania agregatu, Konsole silnikowe mieszadeł 8 i 12-biegunowych produkowane są w procesie precyzyjnego odlewania stali szlachetnej. Rolki prowadzące z tworzywa sztucznego są ponadto wyposażone w masywne rdzenie ze stali. H KOMORA OLEJOWA Komora olejowa w roli bariery przeciwwilgociowej od strony medium. I POZOSTAŁE USZCZELKI Połączenia kołnierzowe za pomocą oringów. MATERIAŁY HRS CHRS Śmigło Stal szlachetna Stal szlachetna Uszczelnienie mechaniczne czołowe SiC / SiC SiC / SiC Wał silnika / śmigła Stal szlachetna Stal szlachetna Obudowa silnika żeliwo szare EN-GJL-250 Stal szlachetna Śruby/nakrętki stal szlachetna stal szlachetna Pozostałe uszczelki NBR Viton Konsola silnika Stal szlachetna Stal szlachetna HOMA - PUMP TECHNOLOGY 7

8 KONSTRUKCJA I WYMIARY HRS.../4(6) HRS.../8(12) HRG.../4 WYMIARY W MM Typ A B C D HRS HRS07/4-203 (C) / (Ex) HRS11/4-203 (C) / (Ex) HRS14/6-203 (C) / (Ex) HRS16/6-203 (C) / (Ex) HRS18/4-203 (C) / (Ex) HRS25/4-203 (C) / (Ex) HRS32/4-203 (C) HRS20/ /C-M HRS20/ /C-M HRS20/ /C-M Typ A B C D CHRS11/4-203 (C) / (Ex) CHRS14/6-203 (C) / (Ex) CHRS16/6-203 (C) / (Ex) CHRS18/4-203 (C) / (Ex) CHRS25/4-203 (C) / (Ex) CHRS32/4-203 (C) HRG HRG150/ HRG185/ HRS30/ /C-M HRS30/ /C-M HRS30/ /C-M HRS37/ /C-M HRS37/ /C-M HRS43/ /C-M HRS43/ /C-M HRS53/ /C-M HRS53/ /C-M HRS68/ /C-M HRS68/ /C-M HRS78/ /C-M HRS78/ /C-M CHRS CHRS07/4-203 (C) / (Ex) HOMA - PUMP TECHNOLOGY

9 HOMA - PUMP TECHNOLOGY 9

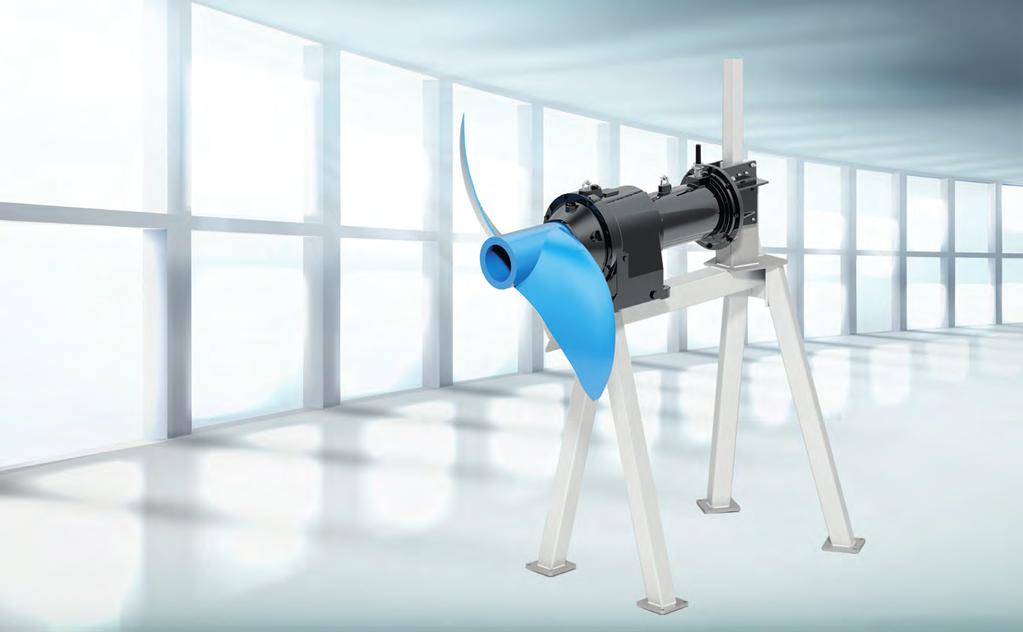

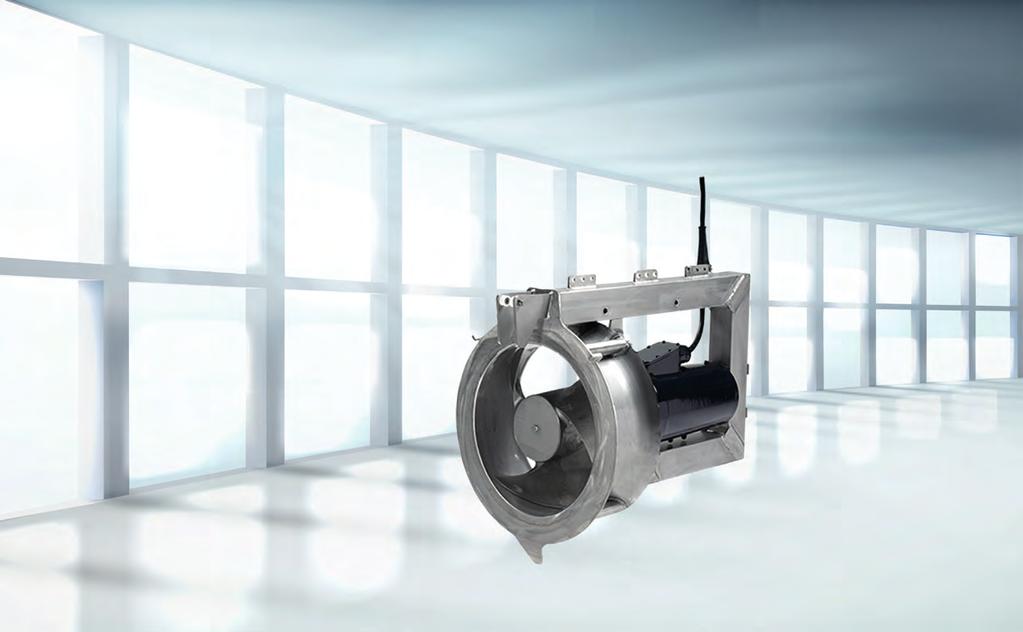

10 HRL GENERATORY PRZEPŁYWU Źródło większego ruchu Generatory przepływu serii HRL stosowane są tam, gdzie konieczne jest wprawienie cieczy w ruch. Gwarancja niezawodnej i ekonomicznej pracy przy oczyszczaniu ścieków Samoczyszczące, wyjątkowo cicho pracujące śmigła o średnicy do 2,50 m, o wysokiej sprawności, przeznaczone do wysokiego ciągu przy niskich obrotach i niskim zużyciu energii. Zoptymalizowana pod względem wydajności konstrukcja napędu z przekładnią zębatą czołową (dwustopniowa, uzębienie skośne) Indywidualne możliwości instalacji w zbiornikach o dowolnym kształcie z optymalnym przepływem dzięki wytrzymałemu, łatwemu w obsłudze urządzeniu montażowemu i spustowemu. Możliwe obszary zastosowań: nitryfikacja denitryfikacja eliminacja fosforanów zastosowanie w zbiornikach flokulacyjnych, zbiornikach buforowych, rowach do utleniania zbiorniki chłodzące hodowla ryb 10 HOMA - PUMP TECHNOLOGY

11 SYMBOLE Seria Wydajność śmigła w wodzie czystej Ochrona Liczba biegunów łopatek śmigła Liczba łopatek śmigła Kod modelu Nadzorowanie Średnica nominalna Konsola silnika HRL 15/ / (C) M80 ( kw x 10 ) 4 bieg. 6 bieg DANE TECHNICZNE 900 mm 1200 mm 1500 mm 1700 mm 2000 mm 2200 mm 2500 mm C = sonda kontrolna w komorze olejowej T = czujnik termiczny Pt100 M= czujnik PTC Typ Napięcie Moc silnika Prąd znamionowy Prędk. obr. Siła osio- Waga Waga z (50 Hz) P 1 P 2 silnika/śmigła wa mieszalni- konsolą silnika (kw) (kw) (A) (obr./min.) (N) ka (kg) (kg) HRL 14/ /C (M80) 400V / 3Ph 2,0 1,5 3,9 945 / HRL 18/ /C (M80) 400V / 3Ph 2,3 1,8 4,5 925 / HRL 22/ /C (M80) 400V / 3Ph 2,7 2,2 4, / HRL 30/ /C (M80) 400V / 3Ph 3,6 3,0 6, / HRL 41/ /C (M80) 400V / 3Ph 5,0 4,0 9, / HRL 46/ /C (M100) 400V / 3Ph 6,4 5,5 11, / HRL 64/ /C (M100) 400V / 3Ph 8,6 7,5 14, / HRL 79/ /C (M100) 400V / 3Ph 10,5 9,2 18, / HRL 95/ /C (M100) 400V / 3Ph 12,6 11,0 22, / HRL 15/ /C (M80) 400V / 3Ph 2,0 1,5 3,9 945 / HRL 18/ /C (M80) 400V / 3Ph 2,3 1,8 4,5 925 / HRL 20/ /C (M80) 400V / 3Ph 2,7 2,2 4, / HRL 29/ /C (M80) 400V / 3Ph 3,6 3,0 6, / HRL 37/ /C (M100) 400V / 3Ph 5,0 4,0 9, / HRL 52/ /C (M100) 400V / 3Ph 6,4 5,5 11, / HRL 68/ /C (M100) 400V / 3Ph 8,6 7,5 14, / HRL 82/ /C (M100) 400V / 3Ph 10,5 9,2 18, / HRL 18/ /C (M100) 400V / 3Ph 2,3 1,8 4,5 925 / HRL 21/ /C (M100) 400V / 3Ph 2,7 2,2 4, / HRL 26/ /C (M100) 400V / 3Ph 3,6 3,0 6, / HRL 37/ /C (M100) 400V / 3Ph 5,0 4,0 9, / HRL 50/ /C (M60) 400V / 3Ph 6,4 5,5 11, / HRL 65/ /C (M60) 400V / 3Ph 8,6 7,5 14, / HRL 83/ /C (M60) 400V / 3Ph 10,5 9,2 18, / HRL 17/ /C (M60) 400V / 3Ph 2,3 1,8 4,5 925 / HRL 20/ /C (M60) 400V / 3Ph 2,9 2,2 5,9 925 / HRL 26/ /C (M60) 400V / 3Ph 3,6 3,0 6, / HRL 39/ /C (M60) 400V / 3Ph 5,0 4,0 9, / HRL 53/ /C (M60) 400V / 3Ph 6,4 5,5 11, / HRL 68/ /C (M60) 400V / 3Ph 8,6 7,5 14, / HRL 80/ /C (M60) 400V / 3Ph 10,5 9,2 18, / HRL 27/ /C (M60) 400V / 3Ph 3,7 3,0 6,8 950 / HRL 34/ /C (M60) 400V / 3Ph 4,8 4,0 8,6 950 / HRL 49/ /C (M60) 400V / 3Ph 6,5 5,5 11,8 950 / HRL 67/ /C (M60) 400V / 3Ph 8,9 7,5 16,2 950 / HRL 22/ /C (M60) 400V / 3Ph 2,9 2,2 5,9 925 / HRL 30/ /C (M60) 400V / 3Ph 3,7 3,0 6,8 950 / HRL 37/ /C (M60) 400V / 3Ph 4,8 4,0 8,6 950 / HRL 52/ /C (M60) 400V / 3Ph 6,5 5,5 11,8 950 / HRL 72/ /C (M60) 400V / 3Ph 8,9 7,5 16,2 950 / HRL 29/ /C (M60) 400V / 3Ph 3,7 3,0 6,8 950 / HRL 40/ /C (M60) 400V / 3Ph 4,8 4,0 8,6 950 / HRL 49/ /C (M60) 400V / 3Ph 6,5 5,5 11,8 950 / HRL 63/ /C (M60) 400V / 3Ph 8,9 7,5 16,2 950 / M60 M80 M100 HOMA - PUMP TECHNOLOGY 11

12 KONSTRUKCJA TECHNIKA PRZEMYŚLANA KROK PO KROKU A 5 H D C I 6 G B H 12 HOMA - PUMP TECHNOLOGY

13 WYŻSZA JAKOŚĆ MATERIAŁÓW MNIEJ AWARII Jakość jest wartością mierzalną w pełni zatapialne agregaty blokowe firmy HOMA przekonują klientów wielkością najważniejszych komponentów, wykonaniem z materiałów świetnej jakości oraz solidną konstrukcją mechaniczną. A ŚMIGŁO Jednoczęściowe, samooczyszczające się śmigło z tworzywa sztucznego wzmocnionego włóknem szklanym z piastą ze stali szlachetnej. B USZCZELNIENIE WAŁU Uszczelnienie wału za pomocą uszczelnień mechanicznych wykonanych z odpornego na korozję materiału SiC/SiC w połączeniu z dodatkowym promieniowym pierścieniem uszczelniającym w piaście śmigła dla zapewnienia optymalnej ochrony przed przenikaniem czynnika i ciał stałych. Uszczelnienie pomiędzy obudową przekładni a komorą olejową lub obudową przekładni i przestrzenią stojana za pomocą jednej lub dwóch promieniowych uszczelek wału. C PRZEKŁADNIA Bezpośrednio przyłączona kołnierzem, zoptymalizowana pod względem wydajności, pracująca płynnie przekładnia zębata czołowa (dwustopniowa, z uzębieniem skośnym) o długiej żywotności w dużej komorze olejowej. D UŁOŻYSKOWANIE WAŁU ŚMIGŁA Wytrzymałe, bezobsługowe, smarowane olejem łożyska kulkowe skośne / kulkowe zwykłe / baryłkowe. E UŁOŻYSKOWANIE WAŁU SILNIKA Wytrzymałe, bezobsługowe, stale smarowane łożyska kulkowe zwykłe / dwurzędowe łożyska kulkowe skośne. F SILNIK Silnik zatapialny szczelny na wodę pod ciśnieniem z uzwojeniem 4- lub 6-biegunowym. Uzwojenie klasy izolacji F, stopień ochrony IP 68. Wodoszczelny wpust przewodów. Czujnik termiczny w uzwojeniu do kontroli temperatury. Silnik z chłodzeniem powierzchniowym w trybie zanurzeniowym. G KONTROLA USZCZELNIEŃ Standardowo z kontrolą uszczelnienia w komorze stojana i w komorze z przyłączami kablowymi. H USTAWIENIE System montażowy z urządzeniem opuszczającym do indywidualnego ustawiania agregatu. I KOMORA OLEJOWA Komora olejowa przed przekładnią w roli bariery przeciwwilgociowej od strony medium. Pierścień deflektorowy, odlany na obudowie komory olejowej. J POZOSTAŁE USZCZELKI Przyłącza kołnierzowe, uszczelnione za pomocą oringów i dodatkowym uszczelniaczem powierzchniowym. MATERIAŁY Śmigło Tworzywo sztuczne wzmocnione włóknem szklanym Obudowa przekładni żeliwo szare EN-GJL-200 Uszczelnienie mechaniczne czołowe węglik krzemu / węglik krzemu Wał silnika / śmigła Stal szlachetna Obudowa silnika żeliwo szare EN-GJL-200 Łączniki mechaniczne stal szlachetna Pozostałe uszczelki NBR System instalacyjny Stal szlachetna Obudowa łożyska silnika żeliwo szare EN-GJL-200 HOMA - PUMP TECHNOLOGY 13

14 KONSTRUKCJA I WYMIARY RFM60 RFM80 / RFM100 WYMIARY W MM Typ A B C D HRL 14/ /C (M80) HRL 18/ /C (M80) HRL 22/ /C (M80) HRL 30/ /C (M80) HRL 41/ /C (M80) HRL 46/ /C (M100) HRL 64/ /C (M100) HRL 79/ /C (M100) HRL 95/ /C (M100) HRL 15/ /C (M80) HRL 18/ /C (M80) HRL 20/ /C (M80) HRL 29/ /C (M80) HRL 37/ /C (M100) HRL 52/ /C (M100) HRL 68/ /C (M100) HRL 82/ /C (M100) HRL 18/ /C (M100) HRL 21/ /C (M100) HRL 26/ /C (M100) HRL 37/ /C (M100) HRL 50/ /C (M60) HRL 65/ /C (M60) HRL 83/ /C (M60) HRL 17/ /C (M60) HRL 20/ /C (M60) Typ A B C D HRL 26/ /C (M60) HRL 39/ /C (M60) HRL 53/ /C (M60) HRL 68/ /C (M60) HRL 80/ /C (M60) HRL 27/ /C (M60) HRL 34/ /C (M60) HRL 49/ /C (M60) HRL 67/ /C (M60) HRL 22/ /C (M60) HRL 30/ /C (M60) HRL 37/ /C (M60) HRL 52/ /C (M60) HRL 72/ /C (M60) HRL 29/ /C (M60) HRL 40/ /C (M60) HRL 49/ /C (M60) HRL 63/ /C (M60) HOMA - PUMP TECHNOLOGY

15 HOMA - PUMP TECHNOLOGY 15

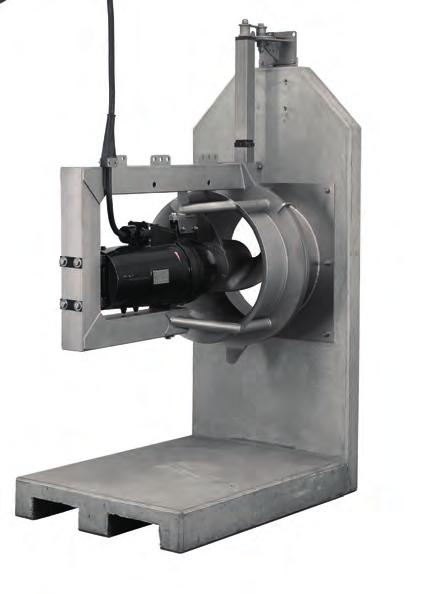

16 HRZ POMPY RECYRKULACYJNE Niezawodna recyrkulacja Dzięki wysokiej niezawodności i ogromnej wydajności pompy recyrkulacyjne HRZ stale utrzymują procesy w ruchu. Idealne rozwiązanie w zakresie oczyszczania ścieków i ochrony przeciwpowodziowej pompy recyrkulacyjne o dużym przepływie przy niskiej wysokości tłoczenia do maks. 1,5 % zawartości suchej masy. idealny dla przepływu kształt łopatki śmigła Możliwe obszary zastosowań: tłoczenie osadu czynnego z nitryfikacji do denitryfikacji hodowla ryb parki rozrywki (zjeżdżalnie wodne) naturalne stawy kąpielowe Podpis obrazka: Przykład instalacji pompy. Pompy recyrkulacyjne zasadniczo wyposażone są w hydrauliczny element wlotowy, montowany na kołnierzu przyłączeniowym. 16 HOMA - PUMP TECHNOLOGY

17 SYMBOLE Seria Średnica (mm) Moc silnika Liczba biegunów silnika Prędk. obrotowa śmigła HRZ / mm 500 mm 800 mm ( kw x 10 ) 2 = 2-bieg. 4 = 4-bieg. (obr/min) DANE TECHNICZNE Typ Napięcie Moc silnika Prąd znamionowy Prędkość Liczba Waga (50 Hz) P 1 P 2 obrotowa śmigła łopatek (kg) (kw) (kw) (A) (obr./min.) śmigła HRZ / V / 3Ph 0,9 0,8 2, HRZ / V / 3Ph 1,2 1,0 2, HRZ / V / 3Ph 1,5 1,3 2, HRZ / V / 3Ph 1,9 1,6 3, HRZ / V / 3Ph 2,1 1,8 3, HRZ / V / 3Ph 3,4 3,0 5, HRZ / V / 3Ph 4,5 4,0 7, HRZ / V / 3Ph 5,8 5,0 9, HRZ / V / 3Ph 7,0 6,0 14, HRZ / V / 3Ph 8,1 7,0 15, HRZ / V / 3Ph 4,0 3,5 7, HRZ / V / 3Ph 5,6 5,0 12, HRZ / V / 3Ph 7,2 6,5 14, HRZ / V / 3Ph 8,7 8,0 19, HRZ / V / 3Ph 10,9 10,0 22, HRZ / V / 3Ph 7,7 7,0 14, HRZ / V / 3Ph 10,9 10,0 22, HRZ / V / 3Ph 13,1 12,0 28, HRZ / V / 3Ph 14,3 13,0 26, HRZ / V / 3Ph 14,3 16,0 26, HRZ / V / 3Ph 17,3 13,0 33, HRZ / V / 3Ph 21,7 20,0 40, HRZ / V / 3Ph 26,2 24,0 47, MATERIAŁY Śmigło Obudowa przekładni uszczelnienie mechaniczne czołowe obudowa silnika Pozostałe uszczelki System instalacyjny Obudowa łożyska silnika stal szlachetna żeliwo szare EN-GJL-250 Węglik wolframu/sic-sic żeliwo szare EN-GJL-250 NBR stal szlachetna żeliwo szare EN-GJL-250 HOMA - PUMP TECHNOLOGY 17

18 KONSTRUKCJA I WYMIARY H A D B G C WYMIARY W MM Typ A B C D G H HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / Typ A B C D G H HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / HRZ / ZAKRES PRACY HRZ 300-(30-70) HRZ 500 HRZ 800 HRZ 300-(08-18) 18 HOMA - PUMP TECHNOLOGY

19 BILDER FEHLT?? PLATZHALTER BILD EINFÜGEN HOMA - PUMP TECHNOLOGY 19
