1 Strona1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA (SOPZ) Załącznik nr 9 do Specyfikacji Istotnych Warunków Zamówienia Zakres niniejszego zamówienia obejmuje dostawę, instalację i konfigurację sprzętu multimedialnego, nagłaśniającego i komputerowego wraz z oprogramowaniem na potrzeby trójwymiarowego pokazu łączącego światło, obraz i dźwięk (tzw. video mapping 3d, zewnętrzny). Zamówienie jest realizowane na potrzeby projektu pt. Rewaloryzacja i adaptacja Wozowni Artyleryjskiej wraz z otoczeniem, na potrzeby Centrum Hewelianum w Gdańsku, w ramach Regionalnego Programu Operacyjnego Województwa Pomorskiego na lata współfinansowanego z Europejskiego Funduszu Rozwoju Regionalnego. Wprowadzenie Prezentacja video mappingu 3D będzie odbywała się na zewnątrz budynku Wozowni Artyleryjskiej na jego frontowej ścianie. Budynek Wozowni Artyleryjskiej został wzniesiony w latach 70-tych XIX wieku. Pod względem architektonicznym stanowi niezwykle cenny przykład konstrukcji szkieletowej, czyli jednej z najbardziej atrakcyjnych form budownictwa, między innymi ze względu na widoczne zarówno na zewnątrz, jak i wewnątrz budynku drewniane elementy konstrukcyjne. Rewaloryzacja i adaptacja Wozowni Artyleryjskiej wraz z otoczeniem jest kolejnym etapem programu inwestycyjnego Centrum Hewelianum, zakładającego rewitalizację zespołu fortu Góry Gradowej w Gdańsku oraz zaadaptowanie go do czterech wiodących funkcji: edukacyjnej, rekreacyjnej, turystycznej oraz społecznej. W wyniku realizacji Projektu pn. Rewaloryzacja i adaptacja Wozowni Artyleryjskiej wraz z otoczeniem, na potrzeby Centrum Hewelianum w Gdańsku, w ramach Regionalnego Programu Operacyjnego Województwa Pomorskiego na lata współfinansowanego z Europejskiego Funduszu Rozwoju Regionalnego. Przedmiot zamówienia Przedmiotem niniejszego zamówienia jest dostawa, instalacja i konfiguracja sprzętu multimedialnego, nagłaśniającego i komputerowego wraz z oprogramowaniem na potrzeby trójwymiarowego pokazu łączącego światło, obraz i dźwięk (tzw. video mapping 3d, zewnętrzny) prezentowanego na frontowej ścianie budynku Wozowni Artyleryjskiej. Zakres prac wynikających z niniejszej umowy obejmuje w szczególności: 1) dostawę Sprzętu na własny koszt i ryzyko Wykonawcy do siedziby Zamawiającego (ul. Gradowa 10, Gdańsk); 2) instalację Sprzętu; 3) zintegrowanie Sprzętu z istniejącą infrastrukturą techniczną; 4) uruchomienie i konfigurację Sprzętu, w tym instalację oprogramowania sterującego Sprzętem i zapewniającego niezbędne funkcjonalności; 5) przeszkolenie przedstawicieli Zamawiającego w zakresie zasad eksploatacji Sprzętu; 6) dostarczenie pisemnej informacji na temat zasad kontroli, serwisu i konserwacji Sprzętu w języku polskim, w wersji papierowej i elektronicznej.

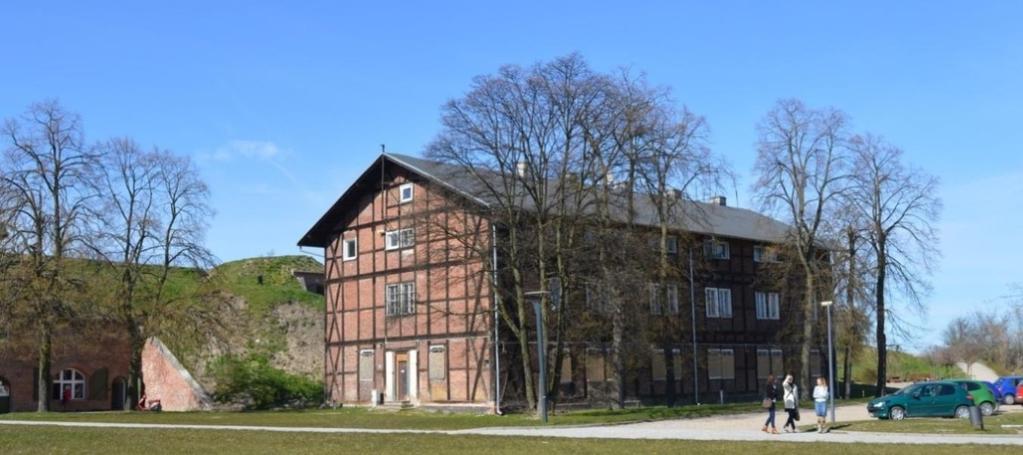

2 Strona2 OPIS FUNKCJONALNO TECHNICZNY PRZESTRZENI Sprzęt wraz z oprogramowaniem powinien umożliwiać prezentację trójwymiarowego pokazu łączącego światło, obraz i dźwięk (tzw. video mapping 3d, zewnętrzny) o tematyce historycznej przedstawiającego rozwój architektury obronnej. Pokaz będzie prezentowany na budynku Wozowni Artyleryjskiej, na jej frontowej ścianie od strony głównego placu (Majdan) Fortu Góry Gradowej o wymiarach ok. 13 m (wysokość) x 14 m (szerokość). Pokaz będzie prezentowany w miesiącach od czerwca do września, w godzinach wieczornych. Fotografia nr 1 przedstawia widok na ścianę frontową Wozowni Artyleryjskiej z etapu sprzed rewitalizacji, a Rysunek nr 1 widok ściany frontowej z projektu budowlanoarchitektonicznego. Planowana instalacja sprzętu będzie mieć miejsce w odległości 20 do 50 m od frontowej ściany budynku Wozowni Artyleryjskiej na dedykowanym postumencie o wysokości ok 2 m (postument nie wchodzi w zakres postępowania). Na postumencie zostaną umieszczone projektory oraz komputer zarządzający. System nagłaśniający obejmujący wzmacniacz i dwa głośniki na dedykowanych uchwytach zostanie umieszczony na poddaszu budynku Wozowni Artyleryjskiej (głośniki na zewnątrz). System nagłaśniający będzie łączyć się radiowo z komputerem zarządzającym. Oprogramowanie zainstalowane na komputerze zarządzającym (Zamawiający dopuszcza możliwość zastosowania kilku licencjonowanych programów jednocześnie) powinno zapewniać pełną funkcjonalność niezbędną do wykonania trójwymiarowego pokazu łączącego światło, obraz i dźwięk (tzw. video mapping 3d, zewnętrzny). Instalacja sprzętu zostanie przeprowadzona w porozumieniu i za akceptacją Zamawiającego w najbliższym otoczeniu budynku Wozowni Artyleryjskiej lub na Majdanie (plac przed budynkiem) Rysunek nr 2. Zamawiający zaleca, przed przystąpieniem do procedury zamówienia publicznego, wizję lokalną budynku wraz z najbliższym otoczeniem. Fot. 1..Zabytkowy budynek Wozowni Artyleryjskiej widok ogólny Rys. 1. Elewacja południowo-zachodnia frontowa ściana od strony Majdanu.

3 Strona3 Źródło: Projekt budowlano-architektoniczny Rys. 2. Plan zagospodarowania terenu obejmujący budynek Wozowni Artyleryjskiej wraz z najbliższym otoczeniem oraz fragment Majdanu. Źródło: Projekt budowlano-architektoniczny

4 Strona4 ZESTAWIENIE ILOŚCIOWE SPRZĘTU Lp. Nazwa urządzenia j.m. Ilość 1. Głośniki dwudrożne Szt Wzmacniacz Szt Projektory Szt Komputer zarządzający Szt Oprogramowanie Kpl Nadajnik i odbiornik radiowy Kpl Okablowanie, akcesoria, instalacja, kalibracja, szkolenie Kpl. 1 Termin dostawy sprzętu do dnia 18 czerwca 2018 r. PARAMETRY TECHNICZNE SPRZĘTU Podane poniżej parametry techniczne są parametrami minimalnymi, Wykonawcy mogą zaoferować Sprzęt o parametrach lepszych niż wymienione. Minimalny wymagany okres gwarancji na Sprzęt wynosi 36 miesięcy. Dostarczony Sprzęt musi być fabrycznie nowy, nieużywany, nieuszkodzony, nieobciążony prawami osób trzecich oraz winien spełniać normy bezpieczeństwa. Sprzęt powinien być wyprodukowany nie wcześniej niż w ciągu ostatnich 12 miesięcy od daty dostawy. Sprzęt musi pochodzić z autoryzowanego kanału sprzedaży producentów lub dostawców z obszaru Unii Europejskiej. Wykonawca dostarczy również dokumenty dotyczące sprzętu, a mianowicie: certyfikaty jakości, dokumentację techniczną, licencje, instrukcje obsługi w języku polskim. 1. Głośniki dwudrożne szt. 2 Rozmiar Ze względu na lokalizację głośniki nie powinny być większe niż 450mm x (H) 700mm x (D) 450mm możliwość ewentualnej zmiany wymiarów i wagi minimalnej podczas realizacji w uzasadnionych warunkach. Uchwyt Należy przewidzieć dedykowane uchwyty pozwalające na umieszczenie głośników we wskazanym przez Zamawiającego Masa miejscu na zewnątrz budynku Ze względu na lokalizację głośniki nie powinny być cięższe niż 30 kg/szt. Ochrona Minimalny poziom ochrony to IP54 Kąty propagacji (przy -6dB) minimum 100 w poziomie, 60 w pionie Pasmo przenoszenia Min. 55Hz-17kHz przy ± 3dB Budowa Konstrukcja min. dwudrożna bazująca na min. 14 przetworniku Moc Moc min 380 W AES (min W peak) Skuteczność i Skuteczność na poziomie min. 100 db oraz SPL max na SPL max poziomie minimum 126 db Temperatura pracy Min. w zakresie -20 C to +60 C inne Głośniki powinny być kompatybilne z wzmacniaczem

5 Strona5 2. Wzmacniacz szt. 1 Technologia Wzmacniacz klasy D min. dwukanałowy Moc dopasowana do głośników min. 900W na kanał przy impedancji odpowiadającej zaproponowanym głośnikom. THD typowe THD max. 0,05% S/N minimum 121 dba (w pełnym pasmie 20Hz-20kHz) Elektryka zasilanie 230V Wymiary inne wysokość 1U możliwość instalacji w racku 19 Wzmacniacz powinien być kompatybilny z głośnikami Umiejscowiony na poddaszu w szafie rack lub obudowie projektorów 3. Projektory szt. 2 Technologia 3 chip DLP Jasność Min lumenów. Kontrast Min. 1500:1 Rozdzielczość minimum 1920x1200 natywna Sterowanie poprzez RS232, RS422, Ethernet Lens shift minimum +/- 111% w pionie ; minimum +/- 50% w poziomie obsługujący obiektywy pozwalające na wyświetlanie obrazu o szerokości 14m z odległości w zakresie 20m 50 m (ostateczna optyka odległość oraz obiektyw dobrany podczas realizacji, w uzgodnieniu z Zamawiającym) Możliwość świecenia w portrecie Należy przewidzieć mobilne case y do projektorów inne Wymagane wejścia video minimum: 5x BNC, 1x VGA, 1x Dual Link DVI-I lub 1x HDMI lub 1x DisplayPort, 1x SDI 4. Komputer zarządzający szt. 1 Funkcje Komputer przenośny typu Laptop Procesor o wyniku benchmark min pkt: Pamięć RAM min. 32 GB Dwa dyski SSD min. 512 GB każdy (system oraz content video) Możliwość zastosowania 2 dodatkowych zewnętrznych odbiorników obrazu po złączu mini DP i HDMI System operacyjny dopasowany do zaproponowanego oprogramowania Karta w wersji do laptopa o wyniku benchmark min pkt

6 Strona6 5. Oprogramowanie kpl. 1 Dedykowane oprogramowanie powinno umożliwiać (istnieje Nazwa/parametr możliwość zastosowania kilku licencjonowanych programów jednocześnie aby zapewnić pełną funkcjonalność). Funkcje Obsługa wysokich rozdzielczości 4K Programowanie powinno mieć rozwiązania niezbędne do wykonania video mappingu 3D Możliwość użycia co najmniej 2 wyjść video Obsługa audio w standardzie stereo Blendowanie/płynne łączenie dwóch obrazów Zmiany geometrycznych parametrów wyświetlanego obrazu w czasie rzeczywistym Możliwość zniwelowania opóźnienia linii audio Miksowanie obrazu (dwóch niezależnych plików video) Licencja Funkcjonowanie oprogramowania zgodnie z dokumentacją producenta oraz instrukcją obsługi lub/i podręcznikiem użytkownika i będzie wolne od jakikolwiek wad przez okres gwarancji w tym zakresie, Możliwość korzystania z oprogramowania w zakresie udokumentowanej funkcjonalności producenta. Prawo do dostępu do informacji dotyczącej oprogramowania udostępnianej przez producenta poprzez: Internet, Hotline oraz autoryzowanych przedstawicieli producenta, Dostęp do aktualizacji w okresie gwarancji. 6. Nadajnik i odbiornik radiowy kpl. 1 Opis Do przesyłu bezprzewodowego audio niezbędny jest zestaw nadajnik + odbiornik pozwalający na transmisję bezprzewodową audio bez zakłóceń Transmisja na odległość ok. 30m po falach UHF lub WIFI (w pasmie 2.4-5GHz) lub w technologii Bluetooth również przez ścianę budynku. Nadajnik pozwalający na przyjmowanie źródeł niesymetrycznych. 7. Okablowanie, akcesoria, instalacja, kalibracja, szkolenie kpl. 1 Nazwa/parametr Wymagane wielkości Okablowanie: Należy przewidzieć wszystkie niezbędne przewody do połączeń elektryczne urządzeń (wraz z najazdami do zabezpieczania kabli ok. 50 m) sygnałowe Należy przewidzieć poprowadzenie okablowania elektrycznego głośnikowe 3-fazowego do projektorów Pomiędzy komputerem zarządzającym, a wzmacniaczem audio umieszczonym w odległości ok. 40 m należy przewidzieć komunikację bezprzewodową (bezprzewodowy przesył sygnału audio). Instalacja Urządzenia systemu należy zamontować w szafie RACK (wzmacniacz na poddaszu budynku). Pozostałe urządzenia dostarczone w dedykowanych opakowaniach i case-ach. Inne Należy przewidzieć odpowiednią ilość akcesoriów niezbędnych do prawidłowego funkcjonowania całości systemu. Programowanie Należy skalibrować wszystkie zainstalowane urządzenia zgodnie

7 Strona7 i szkolenie z przekazanymi przez Zamawiającego wytycznymi. Należy przeszkolić osoby wskazane przez Zamawiającego.
