1 OŚWIADCZENIE W związku z wymogami art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. prawo budowlane (Dz. U. Z dnia r. z późniejszymi zmianami) oświadczam, że niniejszy projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dotyczy: Inwestora Gmina Ręczno, ul. Piotrkowska 5, Ręczno Adres obiektu miejscowość Paskrzyn, gm. Ręczno, dz. nr 1613, 1660, 1648, 1649, 57, 58, 659. Przedmiot projektu Oświetlenie uliczne wzdłuż drogi wojewódzkiej w miejscowości Paskrzyn

2 Spis zawartości opracowania: Oświadczenie zgodnie z art. 20 ust. 4 Prawa Budowlanego - str.2 1. Opis techniczny 1.1 Podstawa opracowania - str Zakres opracowania - str Przyłącze napowietrzne - str Złącze kablowe i pomiar rozliczeniowy energii - str Oświetlenie uliczne - str Ochrona przeciwporażeniowa - str Uwagi ogólne - str.7 2. Obliczenia techniczne 2.1 Schemat ideowy - str Obliczenie spadków napięć - str Obliczenie obciążalności długotrwałej - str Skuteczność ochrony przeciwporażeniowej - str Ochrona przeciwporażeniowa dodatkowa - str.8 3. Zestawienie materiałów - str.9 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia - str Rysunki nr 1. Schemat ideowy układu zasilania nr 2. Plan sytuacyjny rozmieszczenie opraw oświetleniowych na mapie w skali 1:500 nr 3. Opracowanie profilu skrzyżowania linii SN z projektowana linia oświetlenia nn

3 1. OPIS TECHNICZNY 1.1 Podstawa opracowania. Projekt opracowano w oparciu o: - zlecenie Inwestora, - uzgodnienia z Inwestorem, - warunki przyłączenia nr 5753/RE01/2013 z dnia r, wydane przez PGE Dystrybucja S.A O. Ł-T, RE Piotrków Tryb, - mapę sytuacyjno wysokościową w skali 1:500, - obowiązujące przepisy i normy. 1.2 Zakres opracowania. Przedmiotem opracowania jest budowa linii oświetlenia ulicznego oraz montaż nowego złącza kablowo-pomiarowego ZKP-1 zasilanego ze stacji transformatorowej 15/0,4 kv nr Kolonia Paskrzyn 2 w Paskrzynie przy ul. Głównej. 1.3 Przyłącze napowietrzne Zasilanie szafki złączowo-pomiarowej oświetlenia ulicznego zaprojektowano jako napowietrzne 2 przewodem izolowanym typu ASXSn 2x25 mm 0,6/1 kv z istniejącego słupa linii nn typu K-10 (stanowisko nr 13) zasilanego ze stacji transformatorowej 15/0,4 kv nr Kolonia Paskrzyn 2. Kabel przyłączeniowy musi stanowić ciągłość od zacisków linii nn aż do zacisków w projektowanym złączu ZKP-1. Kabel należy ułożyć w rurze ochronnej odpornej na promieniowanie ultrafioletowe o przekroju 47 mm po konstrukcji słupa Złącze kablowe i pomiar rozliczeniowy energii. Złącze zaprojektowano w obudowie z laminatu termoutwardzalnego z zamkami typu Master Key jako zintegrowane na nodze slupa typu K-10 (stanowisko nr 13). Skrzynka musi być zainstalowana na wysokości takiej aby wyświetlacz licznika był na wysokości od 80 do 180 cm. Wyposażenie złącza zgodnie ze schematem jednokreskowym na rys.1. W instalacji odbiorcy poza złączem należy połączyć przewód neutralny N, ochronny PE z wykonanym uziemieniem ochronnym instalacji odbiorczej o rezystancji R u 30Ω. Uziemienie ochronne instalacji odbiorczej należy wykonać przy pomocy bednarki ocynkowanej o wymiarach 25x4 mm oraz prętów stalowych ocynkowanych BPUM 16/1,5. Połączenia prętów z bednarką wykonać jako skręcane (uchwyt krzyżowy UKPP 25Zn/16). Rozdział przewodu PEN na ochronny PE i neutralny N musi odbywać się poza złączem kontrolno-pomiarowym ZKP-1 w instalacji odbiorcy.

4 Projektowane złącza muszą posiadać jedną zintegrowaną część złączowo-pomiarową wyposażoną w tablicę licznikową uniwersalną dla zainstalowania licznika pomiarowego, euroszynę dla zainstalowania programatora taryfowego, zabezpieczenie główne przed licznikiem samoczynny wyłącznik nadmiarowo-prądowy typu S301C 1x10A w obudowie typu S2, oraz dwie 4-polowe listwy zaciskowe LZ 35 z osłonami izolacyjnymi. Obwód główny zalicznikowy do projektowanej linii oświetlenia ulicznego wykonać przy pomocy przewodu typu ASXSn 2x25 mm 2, 0,6/1 kv. Schemat jednokreskowy układu pomiarowego pokazano na rys Oświetlenie uliczne W związku z brakiem linii oświetlenia ulicznego na obwodzie nr 2 (kierunek trasa) należy wzdłuż drogi głównej wybudowac linię napowietrzną nn przy użyciu słupów wirowanych. Na projektowanych słupach podwiesić przewód napowietrzny typu ASXSn 2x25 mm 2, 0,6/1 kv. Przewód do słupów linii nn zamocować przy pomocy haków wieszakowych typu SOT 21 oraz uchwytów przelotowo-narożnych typu SO 130. Na pierwszym i ostatnim słupie przewód mocować przy użyciu uchwytów odciągowych typu SO S. Przewody podwiesić z naprężeniem 45 Mpa. W miejscu skrzyżowania z linią SN zainstalować słupy o wysokości 9m. Prace prowadzić po wyłączeniu linii Sn. Na ostatnim słupie (stanowisko nr 2/18) zainstalować na przewodzie fazowym oświetlenia ulicznego ogranicznik przepięć BOPr 0,5/5kA, z zaciskiem SE 45 który należy uziemić ( wartość oporności nie może być większa niż 10Ω ). Uziemienie wykonać przy użyciu prętów BPUM 16/1,5. Połączenia prętów z bednarką wykonać jako skręcane przy pomocy uchwytów krzyżowych UKPP 25Zn/16. Na projektowanych słupach nn zgodnie z schematem ideowym (rys. nr 1) zainstalować oprawy oświetleniowe typu LED. Oprawy montować na wysięgnikach o wymiarach 100x50 cm zabezpieczanych antykorozyjnie poprzez ocynkowanie ogniowe. Przy każdej oprawie stosować zacisk z wkładką bezpiecznikową 4A typu SV Połączenie przewodu neutralnego oprawy z linią dokonywać przy użyciu zacisków odgałęźnych przebijających izolację typu SL Do opraw prowadzić przewód YDY 3x1,5 mm 2, 0,6/1 kv. Oprawy oświetleniowe Oprawa wykona w technologii LED, zawierająca 48 źródeł LED o prądzie 700mA i mocy 107W. Nominalny strumień świetlny 11600lm. Temperatura barwowa użytych diod wynosi ok. 4250K. Oprawa wyposażona w układy optyczne pozwalające kształtować bryłę fotometryczną oprawy w zależności od miejsca zastosowania. Oprawa zbudowana z materiałów łatwo przetwarzalnych - aluminium i szkło. Stopień szczelności układu optycznego IP66, układu zasilającego IP66. Klosz oprawy płaski wykonany z hartowanego szkła o udarności mechanicznej IK08, odporny na promieniowanie UV. Oprawa wykonana w II klasie ochronności elektrycznej, napięcie zasilania 230V 50Hz. Budowa oprawy pozwala na szybką

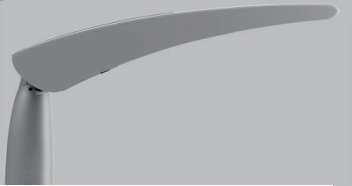

5 wymianę układu optycznego oraz modułu zasilającego. Oprawa wyposażona w system optymalnego odprowadzenia ciepła (termiczne rozdzielenie pomiędzy układem zasilającym a układem optycznym), oraz czujnik termiczny zapobiegający przypadkowemu przegrzaniu. Oprawa wyposażona w uniwersalny uchwyt pozwalający na montaż zarówno na wysięgniku jak i bezpośrednio na słupie, a także pozwalający na zmianę kąta nachylenia oprawy. Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych. Oprawa posiada deklaracje zgodności producenta. Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej. Różnica wymiarów oraz danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż 5% w stosunku do podanych:

6 1.6 Ochrona przeciwporażeniowa Jako ochronę przeciwporażeniową dodatkową zastosowano szybkie wyłączenie zasilania z wykorzystaniem wyłączników różnicowo-prądowych i wyłączników instalacyjnych nadprądowych typu S Uwagi ogólne Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. Wszystkie zmiany wynikłe w realizacji projektu należy nanieść w projekcie powykonawczym. 2. OBLICZENIA TECHNICZNE 2,1 Obliczenia spadku napięcia W projektowanej linii napowietrznej typu ASXSn 2x25 mm 2 maksymalny spadek napięcia na drodze od złącza ZKP-1 do ostatniego słupa przy założeniu współczynnika jednoczesności na poziomie 1,0 wynosi: ( Pi li ) i 5 0, U max % = 10 = 10 = 0,36% 2 U γ s n K nk U max % = 0,36% 5% Spadek napięcia jest mniejszy od dopuszczalnego. 2.2 Obliczenia obciążalności długotrwałej (nagrzewanie) : Wartość prądu obliczeniowego Ps 0,7 I o = = 3, 30A U cosϕ 0,23 0,92 I ddk 112A = IddK IO 112 A > 3,30 A Projektowany przewód typu ASXSn 2x25 mm² spełnia wymagania obciążalności prądowej.

7 2.3 Obliczenia skuteczności ochrony: Rz = Xz = Z = 1,25 R = 0,6254Ω X = 0,21968Ω R 2 Z + X 2 Z = 0,82Ω Iz = U Z 230V = 0,82Ω = 280,48A Iz > Ib k 280,48A > ,48A > 30A dla bezpiecznika S301C 6A k=5 Dla projektowanych zabezpieczeń w złączu ZKP-1 ochrona przeciwporażeniowa jest skuteczna Ochrona przeciwporażeniowa dodatkowa. Dopuszczalna wartość rezystancji uziemienia dla napięcia bezpiecznego Ub = 25 V wynosi (dla I = 30mA ): R U U = I b n 25V = = 833Ω 0,03A Ze względu na zastosowanie urządzenia ochrony przed porażeniem wartość rezystancji uziemienia ochronnego instalacji Odbiorcy nie powinna przekraczać 30 Ω. Doboru przekroju przewodów dokonano w oparciu o normę PN-IEC

8 3. ZESTAWIENIE MATERIAŁÓW DLA WYKONANIA PRAC 1. Slup typu E-9/10 szt Slup typu E-9/4,3 szt Slup typu E-10/4,3 szt Slup typu E-10/10 szt Przewód ASXSn 2x25 mm 2 mb Haki wieszakowe typu SOT 21 szt Uchwyty przelotowo-narożne typu SO 130 szt Uchwyty odciągowe typu SO S szt Ograniczniki przepięć BOPr 0,5/5kA z zaciskiem SE 45 szt Oprawy oświetleniowe typu TECEO 1 szt Złącze kablowo-pomiarowe ZKP-1 (wyposażenie wg rys.1) szt Wysięgniki 100x50 cm szt Wkładka Master Key szt Zaciski z wkładką bezpiecznikową 4A typu SV szt Zaciski odgałęźne przebijające izolację typu SL szt Przewód YDY 3x1,5 mm 2, 0,6/1 kv. wg potrzeb 14. Bednarka ocynkowana Fe 25x4 wg potrzeb 15. Pręty uziemiające BPUM 14/1,5 szt Grot stalowy BM 14 szt Uchwyt krzyżowy UKPP 25Zn/16 szt Rura osłonowa fi 47 wg potrzeb

9 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Oświetlenie uliczne wzdłuż drogi wojewódzkiej w miejscowości Paskrzyn ADRES: miejscowość Paskrzyn, gm. Ręczno, dz. nr 1613, 1660, 1648, 1649, 57, 58, 659. INWESTOR: Gmina Ręczno, ul. Piotrkowska 5, Ręczno PROJEKTANT: Andrzej Goszczyński, nr upr. 372/94/WŁ

10 CZĘŚĆ OPISOWA I. Zakres robót obejmuje: Budowę oświetlenia ulicznego wzdłuż drogi wojewódzkiej w miejscowości Paskrzyn, gm. Ręczno. II. Elementy zagospodarowania, które mogą stwarzać zagrożenia: W projektowanym obiekcie charakter, organizacja i miejsce prowadzenia robót niosą ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi w szczególności przy pracach na czynnych urządzeniach energetycznych. Prace na czynnych urządzeniach energetycznych należy prowadzić zgodnie z zasadami BHP, po wyłączeniu napięcia lub technika PPN. Prace mogą wykonywać osoby posiadające kwalifikacje potwierdzone zaświadczeniem stwierdzającym prawo do wykonywania robót elektro-energetycznych na urządzeniach o napięciu do 1kV. Brak jest czynników chemicznych lub biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi. Nie ma zagrożenia promieniowaniem jonizującym. Nie występuje ryzyko utonięcia pracowników, ani przysypania ziemia. Prace nie będą prowadzone w studniach ani w tunelach. Prace nie będą wykonywane w kesonach. Prace nie będą wykonywane przy użyciu materiałów wybuchowych. Nie przewiduje się montażu ani demontażu ciężkich elementów prefabrykowanych. III. Przewidywane zagrożenia: Z uwagi na zakres robót skala zagrożeń będzie niewielka. Przewidywane zagrożenia: 1. Upadek z wysokości (praca na podnośniku). 2. Porażenie prądem elektrycznym. 3. Prace spawalnicze (pożar). IV. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót : Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz mistrz, stosownie do swoich obowiązków. Przy prowadzeniu instruktażu pracowników przed przystąpieniem do robót, należy zapoznać ich z instrukcją BHP na stanowiskach pracy, sprawdzić aktualność zaświadczeń kwalifikacyjnych (do 1kV). V. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: Roboty należy wykonywać pod nadzorem osoby uprawnionej kierownika Budowy, przestrzegając przepisów Rozporządzenia Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych (Dz.U. nr 47 poz. 40)
