Diagnozowanie układu zawieszenia pojazdu samochodowego (cz. 3)

Transkrypt

1 Diagnozowanie układu zawieszenia pojazdu samochodowego (cz. 3) data aktualizacji: Zawieszenie samochodu jest tym układem, od którego poprawnego działania zależą: bezpieczeństwo jazdy, kierowalność pojazdu, trwałość i niezawodność innych zespołów, komfort jazdy pasażerów oraz stan przewożonych towarów. Wykorzystywanie samochodu z niezdatnym zawieszeniem znacznie skraca okres jego użytkowania. W celu określenia stanu technicznego układu zawieszenia należy: - ocenić luzy występujące w połączeniach (przeguby, sworznie, łożyskowanie), - ocenić stan i sztywność elementów sprężystych, - sprawdzić stan i stopień tłumienia elementów tłumiących (amortyzatorów), - ocenić opory tarcia związane z ruchem zawieszenia. Luzy w układzie zawieszenia ocenia się w trakcie oględzin zewnętrznych samochodu. Podczas tej czynności sprawdza się również stan zamocowania elementów zawieszenia i jego kompletność. Wykrywanie luzów ułatwiają urządzenia do wymuszania szarpnięć kołami pojazdu. Sztywność zawieszenia określa się na podstawie pomiaru jego ugięcia pod wpływem obciążenia pionowego. Mierzy się odległość środka koła od krawędzi nadkola. Sztywność zawieszenia oraz różnica sztywności między stroną lewą i prawą nie mogą przekraczać wartości dopuszczalnych, określonych przez wytwórcę pojazdu. Przed rozpoczęciem badania stanu technicznego elementów tłumiących drgania (amortyzatorów) należy usunąć luzy w zawieszeniu oraz doprowadzić ciśnienie w ogumieniu do wartości zalecanej przez wytwórcę pojazdu. Do oceny stanu technicznego układu zawieszenia stosuje się następujące metody: - organoleptyczne (oględziny zewnętrzne, identyfikacja luzów w układzie zawieszenia), - przyrządowe (sprawdzanie skuteczności tłumienia amortyzatorów). Metody organoleptyczne

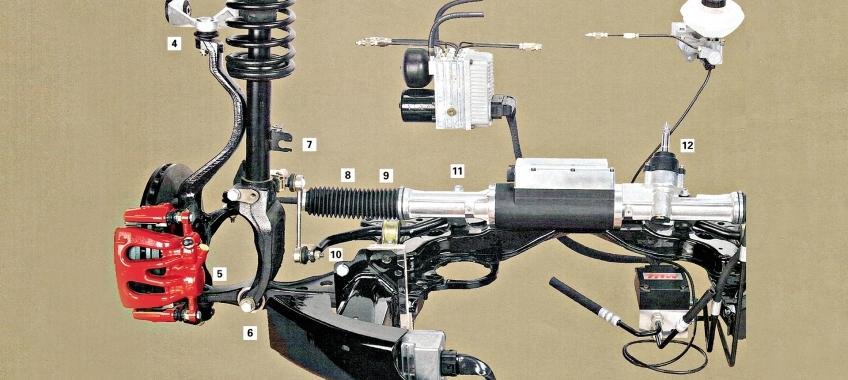

2 Oględziny zewnętrzne układu zawieszenia obejmują sprawdzenie: - elementów sprężystych, - amortyzatorów, - elementów prowadzących koła i ograniczających ugięcie zawieszenia. Na wstępie należy sprawdzić, czy zawieszenie jest skompletowane zgodnie z dokumentacją techniczną pojazdu. Następnie warto ocenić prawidłowość montażu elementów sprężystych, prowadzących i tłumiących drgania. Ocena luzów w połączeniach elementów układu zawieszenia jest czynnością niezbyt skomplikowaną. Wymaga jednak pewnej wiedzy i doświadczenia od osoby wykonującej badanie. Szybką kontrolę luzów w elementach układu zawieszenia (oraz układów kierowniczego i jezdnego) ułatwiają urządzenia do wymuszania szarpnięć kołami jezdnymi pojazdu. Badanie polega na obserwacji sprawdzanych połączeń elementów i organoleptycznej ocenie luzu podczas wymuszania szarpnięć kół jezdnych ustawionych na płytach najazdowych detektora luzów. Na rys. 1 zaznaczono miejsca w układach zawieszenia i kierowniczym, na które należy zwrócić szczególną uwagę podczas oględzin zewnętrznych. Z kolei w tabeli 1 wymieniono niektóre powszechnie występujące usterki w newralgicznych miejscach tych układów. [img_full]18593 Tabela 1. Wykaz najczęściej występujących usterek w niezależnym zawieszeniu kół przednich i układzie kierowniczym[/img_full] 1. Sprawdzanie elementów sprężystych W resorach piórowych należy z uwagą obejrzeć obie boczne powierzchnie każdego resoru i sprawdzić, czy pióra nie są pęknięte. Następnie zweryfikować powierzchnię piór w miejscach przylegania piór krótszych. W przypadku stwierdzenia zużycia tych powierzchni na głębokość powyżej 0,5 mm resor należy zakwalifikować do wymiany. Jako kolejne sprawdza się obejmy piór i strzemiona mocujące resor do osi (mostu napędowego) oraz elementy mocujące resor do ramy (nadwozia) samochodu. Wyraźnie widoczne luzy oraz uszkodzenia mechaniczne są niedopuszczalne. W resorach sprężynowych sprawdzić należy zwoje sprężyn oraz śruby mocujące sprężyny do wahaczy, osi lub elementów nadwozia. Luzy i pęknięcia są niedopuszczalne. Jeżeli elementami sprężystymi są drążki skrętne, oględzinom podlegają ich powierzchnie oraz piasty. Niedopuszczalne są pęknięcia, zużycie piast, luzy w piastach, znaczne skorodowanie. Starannym oględzinom należy poddać także stabilizatory, zwrócić uwagę na ich zamocowanie do osi pojazdu i nadwozia. Niedopuszczalne jest jakiekolwiek mechaniczne uszkodzenie drążka stabilizatora (skrzywienie, pęknięcie), luzy i zużycie połączeń z nadwoziem czy osią. Niedopuszczalne jest również osłabienie elementów sprężystych powodujące nadmierne uginanie się przy gwałtownym, maksymalnym obciążeniu. Aby stwierdzić, czy taki przypadek nie występuje, należy kilkakrotnie z dużą siłą obciążyć pojazd po stronie kontrolowanej, tak aby każde kolejne obciążenie przypadało na odchylenie w dół sprawdzanego resoru (sprężyny). Jeżeli po 4 lub 5 takich wahaniach ich amplituda nie wzrasta i nie wyczuwa się osiągnięcia oporu, pracę elementu sprężystego można uważać za prawidłową. Czynność ta ze względu na sposób wykonywania może być przeprowadzana tylko w samochodach osobowych. Podczas oględzin zawieszenia powietrznego (rys. 2) należy zwrócić szczególną uwagę na: szczelność przewodów pneumatycznych, zanieczyszczenie miechów, wolną przestrzeń wokół miecha, wysokość nadwozia (ocena działania zaworu sterującego), czystość tłoka nurnikowego (dolnej podstawy). Najczęstsze przyczyny uszkodzeń miechów zawieszenia to: - nadmierne rozciągnięcie i oddzielenie miecha od płyty górnej lub od tłoka (np. z powodu braku ogranicznika skoku), - uszkodzenie gumy miecha przez środki chemiczne (smar, olej), - wytarcie gumy miecha przez zanieczyszczenia na tłoku lub przez znajdujący się zbyt blisko inny

3 element pojazdu, - korozja elementów metalowych, - zużycie zmęczeniowe w wyniku długotrwałej eksploatacji, - zastosowanie typu miecha niezgodnego z zaleceniami producenta zawieszenia. W samochodach z układem zawieszenia hydropneumatycznego (rys. 3) czynności diagnostyczne wykonywane metodami bezprzyrządowymi można przeprowadzić wzrokowo lub słuchowo przy uruchomionym silniku. Ocena stanu zawieszenia wykonywana za pomocą oględzin elementów składowych umożliwia wykrycie: - uszkodzeń mechanicznych (zgięcia i pęknięcia przewodów, przecięcia elementów gumowych itp.), - nieszczelności instalacji hydraulicznej (wycieków płynu hydraulicznego), - luzów występujących w miejscach połączeń elementów składowych (np. w miejscu mocowania siłowników hydraulicznych). W ramach kontroli instalacji hydraulicznej (urządzeń hydraulicznych) zawieszenia wykonuje się najczęściej następujące czynności: - oględziny zewnętrzne w celu ustalenia, czy elementy instalacji odpowiadają tym wymaganiom technicznym, których spełnienie może być stwierdzone bez użycia przyrządów kontrolnych, - sprawdzenie szczelności zewnętrznej, - weryfikacja zastosowanych materiałów i pokryć ochronnych (powinny być zgodne z wymaganiami dokumentacji technicznej badanego zespołu). Podczas oględzin należy sprawdzić stan zewnętrzny przewodów. W przypadku przewodów sztywnych typowymi uszkodzeniami są pęknięcia, wady powłoki ochronnej i ogniska korozji. Charakterystycznymi uszkodzeniami przewodów elastycznych są przetarcia i przerwania mechaniczne oraz pęknięcia wynikające ze starzenia się gumy. Uszkodzenia przewodów są zwykle najczęstszą i najprostszą do określenia przyczyną nieszczelności układów hydraulicznych. Ponadto należy sprawdzić połączenia: metalowe (kontrola ich dokręcenia) oraz elastyczne (sprawdzenie opasek zaciskowych). Istotną cechą przewodów elastycznych jest oznaczenie kolorystyczne, które określa ich zastosowanie do połączeń o danych ciśnieniach roboczych. Na przykład firma Citroën do oznaczania przewodów oraz innych elementów instalacji hydraulicznych stosuje następujące kolory: - czerwony wysokie ciśnienie (14,5 p 17,0 MPa), - pomarańczowy: ciemny, średni, jasny ciśnienia malejące (pa < p < 14,5 MPa), - żółty ciśnienie zasysania i powrotu płynu (p ~ pa), - zielony powrót przecieków (p ~ pa), - niebieski gaz (azot). W następnej kolejności należy dokonać oceny stanu osłon przeciwpyłowych wraz z opaskami zaciskowymi. Uszkodzenia osłon mogą spowodować widoczne z zewnątrz przecieki. W sprawnym układzie hydraulicznym przecieki są kierowane do zbiornika płynu (z pewnymi wyjątkami). Przed wykonaniem próby szczelności zewnętrznej trzeba starannie oczyścić zewnętrzne ścianki badanego zespołu oraz odpowietrzyć instalację. Przeważnie szczelność sprawdza się przez doprowadzenie do wnętrza obudowy zespołu cieczy roboczej o ciśnieniu minimalnym oraz o ciśnieniu przekraczającym o 50% maksymalne ciśnienie robocze. Wymienione wartości ciśnień należy utrzymać przez pewien czas, określony w dokumentacji technicznej, nie krótszy niż 60 sekund. W czasie tej próby nie powinny wystąpić przecieki cieczy roboczej przez uszczelnienia, ścianki i miejsca połączeń. W części końcowej oględzin zewnętrznych należy obserwować zachowanie pojazdu po wyłączeniu silnika. Jeżeli wystąpi szybkie zmniejszanie się prześwitu samochodu (przy braku wycieków płynu hydraulicznego), świadczy to o dużej nieszczelności wewnętrznej regulatorów prześwitu lub o dużym zużyciu uszczelnień w cylindrach elementów resorujących.

4 2. Sprawdzanie amortyzatorów Oględzinom należy poddać przede wszystkim elementy mocujące amortyzatory do ramy (nadwozia) i osi pojazdu oraz ich obudowy. Niedopuszczalne są luzy w elementach mocujących amortyzator, zgięcia, pęknięcia obudowy i wycieki. W przypadku amortyzatorów dźwigniowych trzeba zwrócić uwagę na ewentualne wycieki z gniazd osi dźwigni w obudowie, a w przypadku amortyzatorów teleskopowych na wycieki wzdłuż obudowy. Należy podkreślić, że stan amortyzatorów ma bardzo duży wpływ na żywotność miechów zawieszenia. Po zakończeniu jazdy amortyzator powinien być ciepły; jeżeli jest inaczej, to należy dokładnie zdiagnozować elementy tłumiące. Sprawdzanie działania amortyzatorów bez przyrządów (w samochodach osobowych) polega na gwałtownym obciążeniu kontrolowanego amortyzatora zamontowanego w pojeździe i obserwacji jego działania. Obciążenie wywołuje się przez mocne i gwałtowne naciśnięcie na błotnik (zderzak), a po uzyskaniu maksymalnego ugięcia elementów sprężystych należy je nagle usunąć. Jeżeli amortyzator działa sprawnie, nadwozie po wykonaniu 1 lub 2 wahnięć powinno wrócić do pozycji początkowej. 3. Sprawdzanie elementów prowadzących koła i ograniczających ugięcie zawieszenia Oględziny wahaczy mają pozwolić na stwierdzenie, czy nie mają one dyskwalifikujących uszkodzeń mechanicznych (pęknięć, skrzywień). Zauważalne luzy świadczą o nadmiernym zużyciu sworzni, tulei wahaczy i są niedopuszczalne. W zawieszeniu wielowahaczowym (rys. 4) organoleptycznie sprawdza się stan przegubów kulowych, tulei metalowo-gumowych i osłon. Następnie należy sprawdzić, czy w układzie nie występują luzy. Kontrolę luzów w zawieszeniu ułatwiają urządzenia szarpiące. Stan zawieszenia wielowahaczowego sprawdza się pod obciążeniem (bez podnoszenia kół), ponieważ podczas podnoszenia pojazdu oddziałują siły sprężyn, co powoduje obciążenie elementów i uniemożliwia wykrycie luzów. Ewentualne luzy wyczuwa się ręką przyłożoną do sprawdzanego elementu. Jedynie dolny wahacz poprzeczny kontroluje się po uniesieniu koła, ponieważ sprężyna dociska jego dolny przegub. Pod podłużnicę lub belkę poprzeczną zawieszenia należy podłożyć dźwignik i unieść koło nad posadzkę. Stan dolnego sworznia sprawdza się podczas wymuszania ruchów pionowych koła. W trakcie oceny zużycia tulei metalowo-gumowych należy mieć na uwadze, że w niektórych rodzajach zawieszeń, w dolnych tylnych wahaczach występują podpory hydrauliczne (łożyska pływające), które umożliwiają dość duże ruchy. Podczas oględzin drążków reakcyjnych należy sprawdzić ich zamocowanie do nadwozia i mostu napędowego, zwrócić uwagę na luzy w połączeniach sworzniowych oraz zabezpieczenie nakrętek. Weryfikacja elementów ograniczających skok zawieszenia polega na ocenie ich zamocowania, stanu zderzaków gumowych i linek zabezpieczających mosty. Uszkodzenia elementów gumowych, pęknięcia linek kwalifikują te części do wymiany. Diagnozowanie zawieszenia metodami przyrządowymi Ocena stanu technicznego układu zawieszenia (przede wszystkim amortyzatorów) metodami przyrządowymi jest bardziej złożona. Stosowane w praktyce metody zależą od tego, czy amortyzator jest wymontowany, czy też zamontowany w pojeździe. 1. Określenie stanu technicznego amortyzatora wymontowanego z pojazdu Najdokładniej stan techniczny amortyzatora można określić po wymontowaniu go z samochodu. Na stanowisku badawczym z mechanizmem korbowym o regulowanej prędkości obrotowej i skoku otrzymuje się wykres pracy amortyzatora hydraulicznego. Rejestruje się zmianę siły tłumiącej (P) w funkcji przemieszczenia tłoka amortyzatora (S) lub zmianę siły tłumiącej (P) w funkcji prędkości ruchu tłoka amortyzatora V (charakterystyka prędkościowa). Powszechnie stosowane są amplitudowe wskaźniki oceny stanu amortyzatorów. Dobre cechy diagnostyczne wykazuje moc tłumienia, którą uzyskuje się przez całkowanie wykresów otrzymanych podczas badań. Po porównaniu wykresu pracy amortyzatora badanego z wykresem wzorcowym można wykryć

5 podstawowe niesprawności amortyzatorów, jak: uszkodzenie zaworu, nieszczelność, brak oleju, odkształcenia. Takie pomiary są wykonywane u producenta lub w zakładzie naprawy. 2. Badanie stanu technicznego amortyzatorów zamontowanych w pojeździe Amortyzatory, jako elementy odpowiedzialne za prawidłowe tłumienie drgań nadwozia, badane są na stacjach kontroli pojazdów i stacjach obsługi pojazdów metodami bezdemontażowymi. Podstawową wadą tych metod jest brak informacji o rodzaju powstającego uszkodzenia i stopniu jego zaawansowania w trakcie eksploatacji samochodu. Częstymi usterkami amortyzatorów są wycieki płynu i ubytki uszczelnienia tłoczków. Uszkodzenia te są trudne do diagnozowania pod względem ilościowym. W przypadku amortyzatorów zamontowanych w samochodzie do ich oceny mogą być stosowane dwie metody (rys. 5): a) metoda drgań swobodnych (wymuszenie impulsowe), b) metoda drgań wymuszonych (wymuszenie sinusoidalne). Metoda drgań swobodnych Metoda drgań swobodnych polega na spowodowaniu ruchu nadwozia (wymuszenie impulsowe) oraz obserwacji jego zanikających drgań; należy do prostszych sposobów badania amortyzatorów. O stanie technicznym amortyzatora decydują liczba i amplituda drgań. W nowszych odmianach tej metody mierzy się siłę nacisku koła na podłoże. Charakterystyki swobodnych drgań tłumionych można uzyskać następującymi sposobami: - opuścić samochód z pewnej wysokości na koła, - zastosować zapadnię, - wykorzystać metodę wychyłową (wymusić ruch nadwozia w dół przez ugięcie elementów sprężystych), - na stanowisku płytowym wykorzystać wymuszenie niskoczęstotliwościowe występujące w czasie hamowania. Pierwszy z wymienionych sposobów polega na najechaniu kołami danej osi na podstawki w kształcie klina (rys. 6), z których koła spadną swobodnie i wzbudzą drgania nadwozia, możliwe do zarejestrowania przez urządzenie pomiarowe. W drugim przypadku (rys. 7) drgania przedniej lub tylnej części pojazdu są wywołane przez opuszczenie zapadni (podstawki, płyty najazdowej lub ramy). Koła danej osi spadają i pobudzają do drgań swobodnych bryłę nadwozia. W trzecim przypadku do błotnika nad badanym kołem mocuje się odpowiedni tester. Na posadzce przy kole kładzie się nadajnik ultradźwięków. Następnie należy krótko i silnie nacisnąć na błotnik, co spowoduje ugięcie zawieszenia i swobodne drgania nadwozia. Czujniki ultradźwiękowe znajdujące się w dolnej części przyrządu rejestrują sygnały odbite od nadajnika. Wewnętrzny mikroprocesor testera oblicza dane niezbędne do oceny stanu zawieszenia. Rzeczywisty przebieg drgań swobodnych nadwozia oraz ocenę sprawności amortyzatorów otrzymuje się na wyświetlaczu ciekłokrystalicznym przyrządu. Czwarty sposób polega na pełnym wyhamowaniu samochodu na stanowisku płytowym, gdzie następuje maksymalne ugięcie nadwozia pojazdu jako reakcja od sił hamowania, a następnie zanikanie drgań, aż do osiągnięcia stanu równowagi. Analizuje się uzyskane wykresy oscylacji zawieszenia. Metoda drgań wymuszonych W stacjach kontroli pojazdów i stacjach obsługi samochodów do badania zawieszenia (amortyzatorów) powszechnie stosuje się metodę drgań wymuszonych. Można ją zrealizować na dwóch typach testerów wibracyjnych: - o zmiennej amplitudzie drgań,

6 - o stałej amplitudzie drgań. Metoda ta polega na wymuszeniu drgań pionowych badanego koła powyżej częstotliwości rezonansowej. Koło znajduje się na płycie najazdowej włączonego urządzenia (wzbudnika drgań). Po usunięciu siły wymuszającej następuje zanikanie drgań na skutek ich tłumienia przez amortyzator, elementy zawieszenia i elastyczną oponę. W miarę obniżania się częstotliwości drgań w pewnej chwili następuje rezonans, którego amplituda charakteryzuje stan amortyzatora (podczas rezonansu amplituda drgań zależy od współczynnika tłumienia). Jakość tłumienia amortyzatora ocenia się na podstawie analizy: - drgań w funkcji czasu (tzw. metoda Boge), - nacisku koła na płytę stanowiska (tzw. metoda Eusama). W pierwszym przypadku stan techniczny amortyzatora określa się przez porównanie otrzymanych wykresów drgań z charakterystykami wzorcowymi dla danego pojazdu, wprowadzonymi do pamięci komputera. Rejestrowana jest amplituda drgań w funkcji czasu, oceniana podwójna amplituda drgań rezonansowych (w mm) i różnica amplitud między stroną lewą i prawą (w %). Schemat ideowy metody Boge przedstawiono na rys. 8. Ten sposób pomiaru wymaga posiadania bazy danych wzorcowych wartości amplitud. W drugim przypadku urządzenie wymusza drgania badanego koła od częstotliwości 0 Hz do minimum 24 Hz ze stałą amplitudą 6 mm, a następnie po jego wyłączeniu następuje swobodne tłumienie tych drgań. Mierzy się stosunek nacisku dynamicznego do nacisku statycznego koła w celu określenia skuteczności tłumienia drgań zawieszenia za pomocą wskaźnika (liczby) Eusama. Schemat ideowy tej metody pokazano na rys. 9. Czujniki 2 i przetwarzający układ elektroniczny 3 służą do pomiaru nacisku koła jezdnego na płytę 1 stanowiska. Zastosowanie tej metody (tester o stałej amplitudzie drgań) wymaga odniesienia wyników pomiaru do wymagań ustalonych przez Europejskie Stowarzyszenie Producentów Amortyzatorów EUSAMA (European Shock Absorbers Manufacturers Association). Jej zaletą jest to, że nie wymaga ona znajomości wartości granicznych dla konkretnego pojazdu (nie ma potrzeby aktualizacji bazy danych wzorcowych). Należy podkreślić, że na wynik pomiaru mają wpływ nie tylko stan techniczny amortyzatora, ale również inne czynniki, takie jak: typ ogumienia i ciśnienie powietrza w nim, obciążenie pojazdu oraz stosunek masy resorowanej do masy nieresorowanej dla badanej osi. W związku z tym uzyskane w wyniku badań tą metodą wskaźniki Eusama mają charakter orientacyjny. Przyjęcie stałej (około 16 Hz) częstotliwości rezonansowej ogranicza możliwości metody. Poszczególne koła mogą mieć takie same wartości wskaźnika Eusama (na przykład 50%), ale uzyskane przy różnej częstotliwości rezonansowej. Wymienione ograniczenia mają wpływ na bezpieczeństwo jazdy. Ograniczenia metody Eusama stały się powodem opracowania zmodyfikowanych metod badania układu zawieszenia: - metody Eusama plus (zastosowano urządzenie o zmiennej częstotliwości drgań wymuszających), - metody Eusama z analizą fazową (pomiar kąta przesunięcia fazowego między sinusoidalnymi sygnałami przemieszczenia płyty i siły nacisku koła na płytę). dr inż. Kazimierz Sitek Literatura: 1. Praca zbiorowa (red. Bocheński C.): Badania kontrolne samochodów. WKŁ, Warszawa Sitek K.: Diagnostyka samochodowa. Układy odpowiedzialne za bezpieczeństwo jazdy. Wydawnictwo Auto, Warszawa [gallery] [img]18585 Rys. 2. Zawieszenie pneumatyczne stosowane w przyczepach kombinacja dwóch rodzajów miechów: z powłoką zwijaną i z powłoką dwufałdową (źródło: ArvinMeritor) [/img] [img]18586 Rys. 3. Budowa i działanie zawieszenia hydropneumatycznego Hydroactive III+ osi przedniej samochodu Citroën C5 w trybie jazdy komfortowej (po lewej) i sportowej (po prawej)

7 źródło: Citroën [/img] [img]18587 Rys. 4. Zawieszenie przednie niezależne samochodu Mercedes SL aktywne zawieszenie wielowahaczowe (4-drążkowe), resorowane na sprężynach śrubowych (źródło: DaimlerChrysler) [/img] [img]18588 Rys. 5. Klasyfikacja metod diagnozowania i parametrów diagnostycznych układu zawieszenia [2] [/img] [img]18589 Rys. 6. Schemat ideowy zastosowania zrzutu z klina do badania amortyzatorów metodą drgań swobodnych [1] [/img] [img]18590 Rys. 7. Schemat ideowy zastosowania zapadni do badania amortyzatorów metodą drgań swobodnych [1] [/img] [img]18591 Rys. 8. Schemat ideowy metody drgań wymuszonych stanowisko typu Boge [2]: 1 układ wymuszający drgania, 2 sprężyna, 3 czujnik, 4 płyty najazdowe [/img] [img]18592 Rys. 9. Schemat ideowy metody drgań wymuszonych stanowisko typu Eusama [1]: 1 płyta najazdowa, 2 czujniki, 3 przetwarzający układ elektroniczny, 4 zespół napędowy [/img][/gallery] Źródło:
