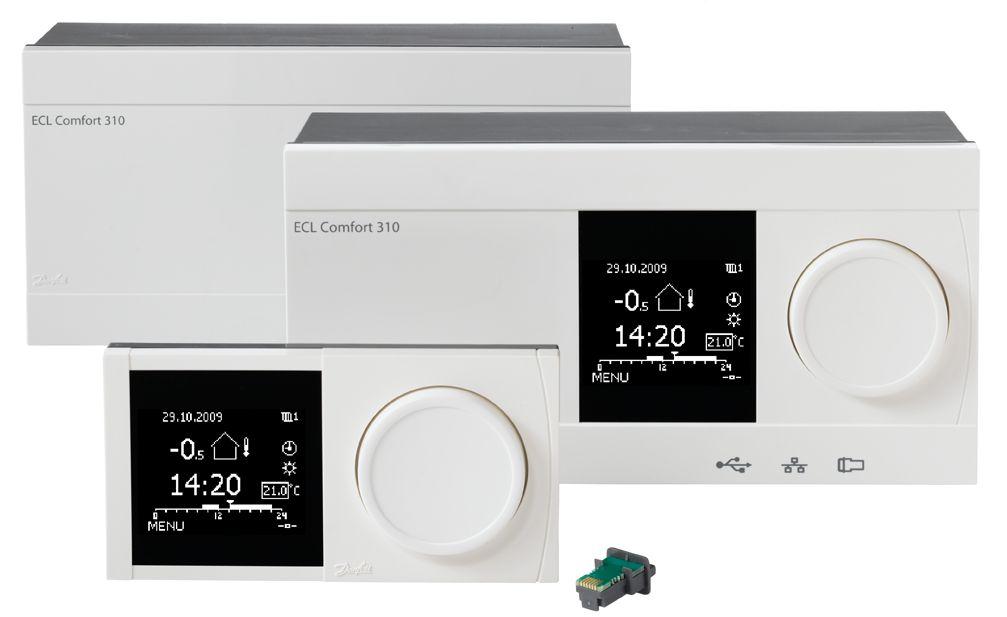

1 Poradnik instalatora ECL Comfort 310, aplikacja A Spis treści 1.0 Spis treści Ważne informacje dotyczące bezpieczeństwa oraz produktu Instalacja Przed uruchomieniem Identyfikacja typu układu Montaż Lokalizacja czujników temperatury Podłączenia elektryczne Wkładanie Klucza aplikacji ECL Wykaz czynności kontrolnych Nawigacja, Klucz aplikacji ECL A Użytkowanie codzienne Sposób nawigacji Znaczenie symboli na wyświetlaczu regulatora Przegląd ogólny: Co oznaczają symbole? Monitorowanie temperatur i komponentów układu Przegląd wpływów Sterowanie ręczne Harmonogram Przegląd nastaw Nastawy, obieg Temperatura zasilania Ograniczenie Tpom Ograniczenie Tpowr Ograniczenie przepływu/mocy Optymalizacja Parametry regulacji Aplikacja Alarm Nastawy, obieg Temperatura zasilania Ograniczenie Tpom Ograniczenie Tpowr Ograniczenie przepływu/mocy Optymalizacja Parametry regulacji Aplikacja Alarm Nastawy, obieg Temperatura w zasobniku Ograniczenie Tpowr Ograniczenie przepływu/mocy Parametry regulacji Aplikacja Alarm Ogólne ustawienia regulatora Ogólne ustawienia regulatora wprowadzenie Czas i data Święto Przegląd wejść Rejestr Zdalne sterowanie Funkcje klucza System Uzupełnienie Kilka regulatorów w tym samym układzie Najczęściej zadawane pytania Definicje Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 1

2 1.1 Ważne informacje dotyczące bezpieczeństwa oraz produktu Ważne informacje dotyczące bezpieczeństwa oraz produktu Niniejsza Instrukcja montażu jest związana z Kluczem aplikacji ECL A377 (nr katalogowy 087H3817). Funkcje mogą być realizowane przez regulator ECL Comfort 310 do złożonych rozwiązań, obsługujący m. in. komunikację M-bus, Modbus i Ethernet (Internet). Aplikacja A377 jest kompatybilna z regulatorami ECL Comfort 310 od wersji oprogramowania 1.11 (wyświetlanej podczas uruchamiania regulatora oraz w pozycji System menu Ogólne ustawienia regulatora ). Dodatkowa dokumentacja dotycząca regulatora ECL Comfort 310, modułów i akcesoriów jest dostępna na stronie Warunki bezpieczeństwa Aby uniknąć obrażeń u ludzi oraz uszkodzenia sprzętu, należy bezwzględnie przed montażem i uruchomieniem urządzenia zapoznać się dokładnie z niniejszymi instrukcjami. Niezbędne prace związane z montażem, uruchomieniem i konserwacją mogą być dokonywane wyłącznie przez autoryzowany i wykwalifikowany personel. Umieszczony powyżej znak ostrzegawczy jest stosowany dla podkreślenia specjalnych warunków, które należy mieć na uwadze. Automatyczna aktualizacja oprogramowania regulatora: Oprogramowanie regulatora jest aktualizowane automatycznie po włożeniu klucza (od wersji regulatora 1.11). Gdy oprogramowanie jest aktualizowane, pokazywana jest następująca animacja: Pasek postępu Podczas aktualizacji: - nie wyjmować KLUCZA, - nie odłączać zasilania. Informacje oznaczone tym symbolem należy przeczytać ze szczególną uwagą. 2 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

3 Ponieważ niniejsza instrukcja montażu obejmuje kilka rodzajów układów, ustawienia specjalne dla wybranych układów są oznaczane rodzajem układu. Wszystkie rodzaje układów zostały przedstawione w rozdziale: Identyfikacja rodzaju układu. C (stopnie Celsjusza) to zmierzona wartość temperatury, a K (kelwiny) liczba stopni. IP numer identyfikacyjny każdego parametru jest unikalny. Przykład Pierwsza cyfra Druga cyfra Trzy ostatnie cyfry Obieg 1 Nr parametru Obieg 2 Nr parametru Jeśli opis identyfikatora jest podany kilkukrotnie, oznacza to, że dostępne są ustawienia specjalne dla jednego lub kilku rodzajów układów. Są one oznaczone odpowiednim rodzajem układu (np A266.9). Informacja dotycząca utylizacji Przed przekazaniem do ponownego przetworzenia lub utylizacji produkt powinien zostać rozmontowany, a jego komponenty posortowane, o ile to możliwe, na różne grupy. Zawsze należy przestrzegać lokalnych przepisów dotyczących utylizacji odpadów. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 3

4 2.0 Instalacja 2.1 Przed uruchomieniem Te dwie aplikacje A377.1/A377.2 są niemal identyczne. Aplikacja A377.2 ma jednak kilka innych, uzupełniających funkcji, które zostały dodatkowo opisane. Typowa aplikacja A377.1: Aplikacja A377.1 ma wiele zastosowań. Podstawowe zasady działania: Ogrzewanie (obieg 1): Zazwyczaj temperatura zasilania jest dostosowywana do wymagań użytkownika. Czujnik temperatury zasilania S3 jest tu najważniejszym czujnikiem. Wymagana temperatura zasilania dla S3 jest obliczana przez regulator ECL w oparciu o temperaturę zewnętrzną (S1). Im niższa temperatura zewnętrzna, tym wyższa wymagana temperatura zasilania. W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu ogrzewania w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury pomieszczenia). Zawór regulacyjny z siłownikiem M2 jest otwierany stopniowo, jeżeli temperatura zasilania jest niższa od wymaganej, a zamykany w sytuacji odwrotnej. Temperatura powrotu czynnika grzewczego (S5) do sieci cieplnej nie powinna być zbyt wysoka. Jeżeli tak jest, wymaganą temperaturę zasilania można zmienić (zazwyczaj obniżyć), w wyniku czego zawór regulacyjny z siłownikiem jest stopniowo przymykany. Zwykle im niższa jest temperatura zewnętrzna, tym wyższa dopuszczalna temperatura powrotu. W obiegu kotłowym temperatura powrotu nie powinna być zbyt niska (procedura korygująca analogiczna do powyższej). Dodatkowo ograniczenie temperatury powrotu może zależeć od temperatury zewnętrznej. Jeżeli zmierzona temperatura w pomieszczeniu (panel zdalnego sterowania ECA 30) nie jest równa temperaturze wymaganej, istnieje możliwość zmiany wymaganej temperatury zasilania. Pompa obiegowa (P2) jest załączana na okres zapotrzebowania ogrzewania lub w celu zabezpieczenia przeciwzamrożeniowego. Ogrzewanie można wyłączyć, gdy temperatura zewnętrzna jest wyższa od ustawionej wartości. Wymagana temperatura zasilania obiegu ogrzewania 1 może być regulowana, przez S7, za pomocą napięcia zewnętrznego w zakresie 0 10 V. Przedstawiony schemat jest podstawowym i uproszczonym przykładem aplikacji i nie zawiera wszystkich komponentów niezbędnych do działania układu. Wszystkie nazwane komponenty są podłączone do regulatora ECL Comfort. Wykaz elementów składowych: S1 Czujnik temperatury zewnętrznej S2 Czujnik temperatury powrotu, obieg 2 S3 Czujnik temperatury zasilania, obieg 1 S4 Czujnik temperatury zasilania, obieg 2 S5 Czujnik temperatury powrotu, obieg 1 S6 Czujnik temperatury w zasobniku CWU, górny (S7) (Sterowanie temperaturą zewnętrzną, brak na rysunku) S8 Czujnik temperatury w zasobniku CWU, dolny S9 Czujnik temperatury zasilania CWU, obieg 3 S10 Czujnik temperatury zasilania M1 Zawór regulacyjny z siłownikiem, obieg 3 M2 Zawór regulacyjny z siłownikiem, obieg 1 M3 Zawór regulacyjny z siłownikiem, obieg 2 P2 Pompa obiegowa, ogrzewanie, obieg 1 P3 Pompa cyrkulacyjna, CWU P4 Pompa ładująca, CWU P5 Pompa obiegowa, ogrzewanie, obieg 2 R6 Wyjście przekaźnikowe, alarm 4 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

5 Ogrzewanie (obieg 2): Ten obieg działa na tej samej zasadzie, jak obieg 1. A377.1, przykład a: Czujnik temperatury zasilania S4 jest tu najważniejszym czujnikiem. W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu ogrzewania 2 w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury pomieszczenia). Zawór regulacyjny z siłownikiem M3 steruje obiegiem. Temperatura powrotu (S2) umożliwia ograniczanie w sposób opisany powyżej. Pompa obiegowa (P5) jest załączana na okres zapotrzebowania na ogrzewanie lub w celu zabezpieczenia przeciwzamrożeniowego. Ogrzewanie można wyłączyć, gdy temperatura zewnętrzna jest wyższa od ustawionej wartości. Obieg ogrzewania 2 można podłączyć za obiegiem ogrzewania 1. W takim przypadku na wymaganą temperaturę zasilania S3 może wpływać wymagana temperatura zasilania S4. A377.1, przykład b: Jeżeli zmierzona temperatura pomieszczenia nie jest równa temperaturze wymaganej, istnieje możliwość zmiany wymaganej temperatury zasilania. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 5

6 CWU (obieg 3): Obieg podgrzewu CWU jest podłączony bezpośrednio do źródła ciepła. Dodatkowo, monitorowanie temperatury zasilania (S10) zapewni lepsze ładowanie CWU. A377.1, przykład c: W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu CWU w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury CWU). Jeśli zmierzona temperatura CWU (S6) jest niższa niż temperatura wymagana, procedura ładowania CWU zostaje uruchomiona. Zawór regulacyjny z siłownikiem (M1) otwiera się stopniowo, a regulator oczekuje, aż temperatura w punkcie S10 przekroczy temperaturę w punkcie S6. (W trakcie działania aplikacji A377.1, przykład 3, pompa obiegowa P1 jest załączona). Pompa ładująca CWU (P4) jest załączona. Zawór regulacyjny z siłownikiem (M1) jest sterowany tak, aby utrzymać temperaturę ładowania w punkcie S9. Wymagana temperatura ładowania jest zwykle o 5 10 stopni wyższa od wymaganej temperatury CWU. Zasobnik CWU z jednym czujnikiem temperatury: Jeśli mierzona temperatura CWU (S6) osiąga wartość wyższą niż temperatura wymagana, pompa ładująca CWU (P4) zostaje wyłączona. Istnieje możliwość ustawienia czasu wybiegu. Zasobnik CWU z dwoma czujnikami temperatury: Jeśli mierzona temperatura CWU (S6) osiąga wartość wyższą niż temperatura wymagana, a niższa temperatura (S8) wzrasta powyżej temperatury wyłączającej, pompa ładująca CWU (P4) zostaje wyłączona. Istnieje możliwość ustawienia czasu wybiegu. W aplikacjach związanych z ładowaniem cyrkulacja CWU może odbywać się przez zasobnik CWU (połączenie A) lub przez wymiennik ciepła (połączenie B). W przypadku rozwiązania z połączeniem A po zakończeniu procedury ładowania zasobnika CWU następuje zamknięcie zaworu regulacyjnego z siłownikiem M1. Rozwiązanie z połączeniem B stosuje się w celu kompensowania strat ciepła na rurociągu cyrkulacyjnym CWU. Ponadto po zakończeniu ładowania zasobnika CWU sterowanie temperaturą cyrkulacji (w punkcie S9) odbywa się w zależności od wymaganej temperatury CWU. W harmonogramie tygodniowym pompy cyrkulacyjnej CWU (P3) możliwe są maksymalnie trzy okresy włączenia w ciągu dnia. Funkcja antybakteryjna może być załączana w wybrane dni tygodnia. Aplikacja A377.1, przykład c, pokazuje obieg pierwotny wraz z pompą obiegową P1. Pompa jest wyłączona przy braku zapotrzebowania na podgrzew CWU. 6 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

7 Te dwie aplikacje A377.1/A377.2 są niemal identyczne. Aplikacja A377.2 ma jednak kilka innych, uzupełniających funkcji, które zostały dodatkowo opisane. Typowa aplikacja A377.2: Aplikacja A377.2 ma wiele zastosowań. Podstawowe zasady działania: Ogrzewanie (obieg 1): Zazwyczaj temperatura zasilania jest dostosowywana do wymagań użytkownika. Czujnik temperatury zasilania S3 jest tu najważniejszym czujnikiem. Wymagana temperatura zasilania dla S3 jest obliczana przez regulator ECL w oparciu o temperaturę zewnętrzną (S1). Im niższa temperatura zewnętrzna, tym wyższa wymagana temperatura zasilania. W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu ogrzewania w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury pomieszczenia). Zawór regulacyjny z siłownikiem M2 jest otwierany stopniowo, jeżeli temperatura zasilania jest niższa od wymaganej, a zamykany w sytuacji odwrotnej. Temperatura powrotu czynnika grzewczego (S5) do sieci cieplnej nie powinna być zbyt wysoka. Jeżeli tak jest, wymaganą temperaturę zasilania można zmienić (zazwyczaj obniżyć), w wyniku czego zawór regulacyjny z siłownikiem jest stopniowo przymykany. Zwykle im niższa jest temperatura zewnętrzna, tym wyższa dopuszczalna temperatura powrotu. W obiegu kotłowym temperatura powrotu nie powinna być zbyt niska (procedura korygująca analogiczna do powyższej). Dodatkowo ograniczenie temperatury powrotu może zależeć od temperatury zewnętrznej. Jeżeli zmierzona temperatura w pomieszczeniu (panel zdalnego sterowania ECA 30) nie jest równa temperaturze wymaganej, istnieje możliwość zmiany wymaganej temperatury zasilania. Pompa obiegowa (P2) jest załączana na okres zapotrzebowania ogrzewania lub w celu zabezpieczenia przeciwzamrożeniowego. Ogrzewanie można wyłączyć, gdy temperatura zewnętrzna jest wyższa od ustawionej wartości. Wymagana temperatura zasilania obiegu ogrzewania 1 może być regulowana, przez S7, sygnałem napięciowym w zakresie 0 10 V. Przedstawiony schemat jest podstawowym i uproszczonym przykładem aplikacji i nie zawiera wszystkich komponentów niezbędnych do działania układu. Wszystkie nazwane komponenty są podłączone do regulatora ECL Comfort. Wykaz elementów składowych: S1 Czujnik temperatury zewnętrznej S2 Czujnik temperatury powrotu, obieg 2 S3 Czujnik temperatury zasilania, obieg 1 S4 Czujnik temperatury zasilania, obieg 2 S5 Czujnik temperatury powrotu, obieg 1 S6 Czujnik temperatury w zasobniku CWU, górny (S7) (Regulacja temperaturą zewnętrzną, brak na rysunku) S8 Czujnik temperatury w zasobniku CWU, dolny S9 Czujnik temperatury podgrzewu CWU, obieg 3 S10 Czujnik temperatury ładowania CWU, obieg 3 M1 Zawór regulacyjny z siłownikiem, obieg 3 M2 Zawór regulacyjny z siłownikiem, obieg 1 M3 Zawór regulacyjny z siłownikiem, obieg 2 P1 Pompa obiegowa, regulacja temp. CWU strony pierwotnej, obieg 3 P2 Pompa obiegowa, ogrzewanie, obieg 1 P3 Pompa cyrkulacyjna, CWU, obieg 3 P4 Pompa ładująca, CWU, obieg 3 P5 Pompa obiegowa, ogrzewanie, obieg 2 R6 Wyjście przekaźnikowe, alarm Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 7

8 Ogrzewanie (obieg 2): Ten obieg działa na tej samej zasadzie, jak obieg 1. A377.2, przykład a: Czujnik temperatury zasilania S4 jest tu najważniejszym czujnikiem. W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu ogrzewania 2 w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury pomieszczenia). Zawór regulacyjny z siłownikiem M3 steruje obiegiem. Temperatura powrotu (S2) umożliwia ograniczanie w sposób opisany powyżej. Pompa obiegowa (P5) jest załączana na okres zapotrzebowania na ogrzewanie lub w celu zabezpieczenia przeciwzamrożeniowego. Ogrzewanie można wyłączyć, gdy temperatura zewnętrzna jest wyższa od ustawionej wartości. A377.2, przykład b: Obieg ogrzewania 2 można podłączyć za obiegiem ogrzewania 1. W takim przypadku na wymaganą temperaturę zasilania S3 może wpływać wymagana temperatura zasilania S4. Jeżeli zmierzona temperatura pomieszczenia nie jest równa temperaturze wymaganej, istnieje możliwość zmiany wymaganej temperatury zasilania. 2 S5 S3 8 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

9 CWU (obieg 3): Obieg podgrzewu CWU jest podłączony za obiegiem ogrzewania 1. Obieg podgrzewu CWU nie może zostać podłączony bezpośrednio do źródła ciepła. A377.2, przykład c: Obieg podgrzewu CWU zawiera obieg ogrzewania wstępnego, w którym temperatura podgrzewu CWU w punkcie S9 jest dostosowywana do wymaganej temperatury ładowania CWU w punkcie S10. Żądana temperatura w punkcie S9 jest przekazywana jako temperatura żądana w punkcie S3. W harmonogramie tygodniowym (do 3 okresów w trybie Komfort /dzień) można definiować działanie obiegu CWU w trybie pracy Komfort lub Oszczęd (dwie różne wartości dla wymaganej temperatury CWU). Jeśli zmierzona temperatura CWU (S6) jest niższa niż temperatura wymagana, procedura ładowania CWU zostaje uruchomiona. Pompa obiegowa P1 jest załączana, a zawór regulacyjny z siłownikiem (M1) otwiera się stopniowo, by utrzymać żądaną temperaturę podgrzewu CWU w punkcie S9. Pompa ładująca CWU (P4) jest załączana, gdy temperatura w punkcie S9 jest równa wymaganej temperaturze ładowania CWU. Jeśli temperatura ładowania CWU w punkcie S10 nie może zostać osiągnięta, regulator ECL stopniowo zwiększa wymaganą temperaturę podgrzewu CWU w punkcie S9, aby uzyskać właściwą temperaturę ładowania CWU. Możliwe jest ustawienie wartości maksymalnej. Temperatura ładowania CWU w punkcie S10 jest zwykle o 5 10 stopni wyższa od wymaganej temperatury CWU. Zasobnik CWU z jednym czujnikiem temperatury: Jeśli mierzona temperatura CWU (S6) osiąga wartość wyższą niż temperatura wymagana, pompa ładująca CWU (P4) zostaje wyłączona. Istnieje możliwość ustawienia czasu wybiegu. Zasobnik CWU z dwoma czujnikami temperatury: Jeśli mierzona temperatura CWU (S6) osiąga wartość wyższą niż temperatura wymagana, a niższa temperatura (S8) wzrasta powyżej temperatury wyłączającej, pompa ładująca CWU (P4) zostaje wyłączona. Istnieje możliwość ustawienia czasu wybiegu. W układach aplikacji z ładowaniem cyrkulacja CWU może odbywać się przez zasobnik CWU (połączenie A) lub przez wymiennik ciepła (połączenie B). W przypadku rozwiązania z połączeniem A po zakończeniu procedury ładowania zasobnika CWU następuje zamknięcie zaworu regulacyjnego z siłownikiem M1. Rozwiązanie z połączeniem B umożliwia skompensowanie strat ciepła na rurociągu cyrkulacyjnym CWU. Ponadto po zakończeniu ładowania zasobnika CWU sterowanie temperaturą cyrkulacji (w punkcie S10) odbywa się w zależności od wymaganej temperatury CWU. W harmonogramie tygodniowym pompy cyrkulacyjnej CWU (P3) możliwe są maksymalnie trzy okresy włączenia w ciągu dnia. Funkcja antybakteryjna może być załączana w wybrane dni tygodnia. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 9

10 Informacje ogólne o aplikacji A377.1 i A377.2: W celu zdalnego nadzorowania regulatora ECL i pomiaru temperatury w pomieszczeniach do regulatora można pdłączyć do 2 paneli zdalnego sterowania ECA30 (jeden do każdego obiegu). Podczas aktywnej funkcji ładowania w obiegu CWU, zawory w obiegach ogrzewania 1 i 2 mogą zostać zamknięte w celu podwyższenia priorytetu ładowania CWU. Do regulatora można podłączyć jeden lub dwa ciepłomierze (bazujące na komunikacji M-Bus) aby ograniczać przepływ lub moc do ustawionej wartości maksymalnej (dla obiegu CWU) jak również w zależności od temperatury zewnętrznej (dla obiegu ogrzewania). Podłączając do nieużywanego wejścia w regulatorze przełącznik sterowania zewnętrznego, można zdalnie przełączać regulator z trybu pracy wg. harmonogramu na tryb Komfort lub Oszczed. Wejście S7 może być wykorzystane do regulacji wymaganej temperatury w obiegu ogrzewania 1. Zadane napięcie z zakresu sygnału 0-10V, przez regulator ECL jest konwertowane do wymaganej temperatury zasilania. Komunikacja Modbus może być ustalona z systemem SCADA. Dane z M-Bus mogą być transferowane do komunikacji Modbus. Przekaźnik alarmu (R6) może być aktywowany: jeśli temperatura zasilania S3 (obieg ogrzewania 1), S4 (obieg ogrzewania 2) lub S9 (obieg CWU) ma odchyłkę od wymaganej temperatury zasilania jeśli na czujniku lub jego podłączeniu jest przerwany obwód/zwarcie Regulator ma wstępnie zaprogramowane ustawienia fabryczne przedstawione w odpowiednich rozdziałach tej instrukcji. 10 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

11 2.2 Identyfikacja typu układu Szkic aplikacji Seria regulatorów ECL Comfort została zaprojektowana do szerokiego zakresu układów ogrzewania, chłodzenia i instalacji ciepłej wody użytkowej (CWU) w różnych konfiguracjach i wielkościach. Jeżeli układ ogrzewania różni się od przedstawionych schematów, można naszkicować schemat układu, który został wykonany. Ułatwi to korzystanie z Poradnika instalatora, który krok po kroku poprowadzi od montażu do końcowej regulacji przed przekazaniem urządzenia użytkownikowi. ECL Comfort jest regulatorem uniwersalnym i może być zastosowany w różnych układach grzewczych. Istnieje również możliwość skonfigurowania dodatkowych układów w oparciu o przedstawione niżej układy podstawowe. W tym rozdziale przedstawiono najczęściej stosowane układy grzewcze. Jeżeli układ nie odpowiada dokładnie przedstawionym poniżej, należy znaleźć najbardziej podobny i nanieść własne zmiany. Pompy obiegowe w obiegach ogrzewania można umieścić zarówno na zasilaniu jak i na powrocie. Pompę należy zamontować zgodnie z instrukcją producenta. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 11

12 A377.1, przykład a Układ podłączony pośrednio z dwoma obiegami ogrzewania i obiegiem CWU w układzie zasobnikowym (opcjonalny priorytet CWU). Obieg CWU jest podgrzewany, gdy temperatura zasilania w punkcie S10 jest akceptowalna. Ustawienia specjalne aplikacji typu A377.1, przykład a: Nawigacja: Nr ID: Zalecane ustawienie: Obieg ogrzewania (obieg 2) Obieg 2 nie może wysyłać zapotrzebowania na ciepło (wymaganą temperaturę zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma WYŁ Obieg CWU (obieg 3) Obieg CWU nie może mieć wpływu na obieg ogrzewania 1. MENU\Ustawienia\Aplikacja: Wysłana Twyma WYŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ 12 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

13 A377.1, przykład b Układ podłączony pośrednio z dwoma obiegami ogrzewania i obiegiem ładowania CWU (opcjonalny priorytet CWU). Obieg ogrzewania 2 (alternatywnie obieg ogrzewania podłogowego) jest podobiegiem obiegu ogrzewania 1. Obieg CWU jest podgrzewany, gdy temperatura zasilania w punkcie S10 jest akceptowalna. Ustawienia specjalne aplikacji typu A377.1, przykład b: Nawigacja: Nr ID: Zalecane ustawienie: Obieg ogrzewania (obieg 1) Obieg 1 musi mieć możliwość odbierania zapotrzebowania na ciepło (wymagana temperatura zasilania) z obiegu 2: MENU\Ustawienia\Aplikacja: Żądana odchył K* * Wartość ta jest dodawana do wartości zapotrzebowania na ogrzewanie z obiegu 2. Obieg ogrzewania (obieg 2) Obieg 2 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Obieg CWU (obieg 3) Obieg CWU nie może mieć wpływu na obieg ogrzewania 1. MENU\Ustawienia\Aplikacja: Wysłana Twyma WYŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 13

14 A377.1, przykład c Układ podłączony pośrednio z dwoma obiegami ogrzewania i obiegiem ładowania CWU (opcjonalny priorytet CWU). Obieg ogrzewania 2 (alternatywnie obieg ogrzewania podłogowego) jest podobiegiem obiegu ogrzewania 1. Obieg CWU jest podgrzewany, gdy temperatura zasilania w punkcie S10 jest akceptowalna. Dodatkowo, przykład ten ilustruje zastosowanie pompy obiegowej P1 w obiegu podgrzewu CWU. Ustawienia specjalne aplikacji typu A377.1, przykład c: Nawigacja: Nr ID: Zalecane ustawienie: Obieg ogrzewania (obieg 1) Obieg 1 musi mieć możliwość odbierania zapotrzebowania na ciepło (wymagana temperatura zasilania) z obiegu 2: MENU\Ustawienia\Aplikacja: Żądana odchył K* * Wartość ta jest dodawana do wartości zapotrzebowania na ogrzewanie z obiegu 2. Obieg ogrzewania (obieg 2) Obieg 2 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Obieg CWU (obieg 3) Obieg CWU nie może mieć wpływu na obieg ogrzewania 1. MENU\Ustawienia\Aplikacja: Wysłana Twyma WYŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ 14 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

15 A377.1, przykład d Alternatywne rozwiązanie CWU dla aplikacji A377.1, przykłady a, b oraz c. Obieg CWU jest podgrzewany, gdy temperatura zasilania w punkcie S10 jest akceptowalna. Ustawienia specjalne aplikacji typu A377.1, przykład d: Przykład ilustruje alternatywne rozwiązanie dla obiegu CWU w aplikacji A377.1, przykłady a, b oraz c. Nawigacja: Nr ID: Zalecane ustawienie: Obieg CWU (obieg 3) Rurociąg cyrkulacji CWU jest podłączony do zasobnika CWU (cyrkulacja wewnętrzna). (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 15

16 A377.2, przykład a Układ podłączony pośrednio z dwoma obiegami ogrzewania i obiegiem ładowania CWU (opcjonalny priorytet CWU). Obieg CWU jest podgrzewany, gdy temperatura zasilania w punkcie S10 jest akceptowalna. Ustawienia specjalne aplikacji typu A377.2, przykład a: Nawigacja: Nr ID: Zalecane ustawienie: Obieg ogrzewania (obieg 1) Obieg 1 musi mieć możliwość odbierania zapotrzebowania na ciepło (wymagana temperatura zasilania) z obiegu 3: MENU\Ustawienia\Aplikacja: Żądana odchył K* * Wartość ta jest dodawana do wartości zapotrzebowania na ogrzewanie z obiegu 3. Obieg ogrzewania (obieg 2) Obieg 2 nie powinien mieć wpływu na obieg 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma WYŁ Obieg CWU (obieg 3) Obieg 3 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ 16 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

17 A377.2, przykład b Układ podłączony pośrednio z dwoma obiegami ogrzewania i obiegiem ładowania CWU (opcjonalny priorytet CWU). Obieg ogrzewania 2 (alternatywnie obieg ogrzewania podłogowego) jest podobiegiem obiegu ogrzewania 1. Ustawienia specjalne aplikacji typu A377.2, przykład b: Nawigacja: Nr ID: Zalecane ustawienie: Obieg ogrzewania (obieg 1) Obieg 1 musi mieć możliwość odbierania zapotrzebowania na ciepło (wymagana temperatura zasilania) z obiegów 2 i 3: MENU\Ustawienia\Aplikacja: Żądana odchył K* * Wartość ta jest dodawana do wartości zapotrzebowania na ogrzewanie z obiegów 2 i 3 Obieg ogrzewania (obieg 2) Obieg 2 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Obieg CWU (obieg 3) Obieg 3 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 17

18 A377.2, przykład c Układ podłączony pośrednio z obiegiem ogrzewania i obiegiem ładowania CWU (opcjonalny priorytet CWU). Ten przykład jest identyczny jak przykład b aplikacji A377.2, lecz bez podłączonego bezpośredniego obwodu ogrzewania. Ustawienia specjalne aplikacji typu A377.2, przykład c: Nawigacja: Nr ID: Zalecane ustawienie: Obieg 1 musi mieć możliwość odbierania zapotrzebowania na ciepło (wymagana temperatura zasilania) z obiegów 2 i 3: MENU\Ustawienia\Aplikacja: Żądana odchył K* * Wartość ta jest dodawana do wartości zapotrzebowania na ogrzewanie z obiegów 2 i 3 Obieg ogrzewania (obieg 2) Obieg 2 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Obieg CWU (obieg 3) Obieg 3 musi mieć możliwość wysyłania zapotrzebowania na ciepło (wymagana temperatura zasilania) do obiegu 1: MENU\Ustawienia\Aplikacja: Wysłana Twyma ZAŁ Rurociąg cyrkulacji CWU może zostać podłączony do zasobnika CWU w punkcie A w celu zapewnienia cyrkulacji wewnętrznej lub do wymiennika ciepła w punkcie B w celu zapewnienia cyrkulacji zewnętrznej. (Cyrkulacja wewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg WYŁ (Cyrkulacja zewnętrzna CWU) MENU\Ustawienia\Aplikacja: Regulacja T reg ZAŁ 18 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

19 2.3 Montaż Montaż regulatora ECL Comfort Regulator ECL Comfort powinien być zamontowany w miejscu łatwo dostępnym, blisko urządzenia grzewczego. Wybierz jedno z przedstawionych rozwiązań, w których wykorzystywany jest ten sam element podstawy (nr katalogowy 087H3220 ECL Comfort 210 lub 087H3230 ECL Comfort 310): Montaż na ścianie Montaż na szynie DIN (35 mm) Regulator ECL Comfort 210 może być zamontowany w podstawie regulatora ECL Comfort 210/310. Regulator ECL Comfort 310 może być zamontowany wyłącznie w podstawie regulatora ECL Comfort 310. Wkręty, dławiki kablowe i kołki nie są dołączone do zestawu. Zabezpieczanie regulatora ECL Comfort W celu przymocowania regulatora ECL Comfort do podstawy, należy go zabezpieczyć przy użyciu zawleczki. Aby uniknąć obrażeń osób lub uszkodzeń regulatora, należy dobrze zablokować regulator w podstawie. W tym celu należy docisnąć zawleczkę do podstawy, tak aby słyszalne było kliknięcie, a wyjęcie regulatora z podstawy było niemożliwe. Jeśli regulator nie zostanie dobrze zablokowany, istnieje ryzyko odłączenia regulatora od podstawy w czasie pracy i odsłonięcie podstawy wraz z zaciskami (oraz podłączeniami 230 V prądu zmiennego). Aby uniknąć obrażeń osób, zawsze należy upewnić się, czy regulator został dobrze zablokowany w podstawie. W przeciwnym razie regulatora nie należy uruchamiać! Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 19

20 Regulator można w łatwy sposób zablokować w podstawie, jak również go odblokować, używając śrubokręta jako dźwigni. Montaż na ścianie Zamontować podstawę na ścianie o gładkiej powierzchni. Wykonać podłączenia elektryczne i włożyć regulator do podstawy. Zabezpieczyć regulator przy użyciu zawleczki. Montaż na szynie DIN (35 mm) Zamontować podstawę na szynie DIN. Wykonać podłączenia elektryczne i włożyć regulator do podstawy. Zabezpieczyć regulator przy użyciu zawleczki. Demontaż regulatora ECL Comfort W celu wymontowania regulatora z podstawy należy wyciągnąć zawleczkę przy użyciu śrubokręta. Można teraz wyjąć regulator z podstawy. Regulator można w łatwy sposób zablokować w podstawie, jak również go odblokować, używając śrubokręta jako dźwigni. 20 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

21 Przed wymontowaniem regulatora ECL Comfort z podstawy należy upewnić się, czy odłączono zasilanie. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 21

22 2.3.2 Montaż panela zdalnego sterowania ECA 30/31 Wybierz jedno z przedstawionych rozwiązań: Montaż na ścianie, ECA 30/31 Montaż w panelu, ECA 30 Wkręty i kołki nie wchodzą w zakres dostawy. Montaż na ścianie Zamontować podstawę ECA 30/31 na ścianie o gładkiej powierzchni. Wykonać podłączenia elektryczne. Umieścić ECA 30/31 w podstawie. Montaż na panelu Zamontować ECA 30 na panelu przy użyciu ramy ECA 30 (nr katalogowy 087H3236). Wykonać podłączenia elektryczne. Zabezpieczyć ramę przy użyciu zacisku. Umieścić ECA 30 w podstawie. ECA 30 można podłączyć do zewnętrznego czujnika temperatury w pomieszczeniu. ECA 31 nie można zamontować na panelu, jeśli ma być używana funkcja monitorowania wilgotności. 22 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

23 2.4 Lokalizacja czujników temperatury Lokalizacja czujników temperatury Bardzo ważna jest prawidłowa lokalizacja czujników w układzie ogrzewania. Opisane poniżej czujniki temperatury współpracują z regulatorami z serii ECL Comfort 210 i 310 i nie wszystkie muszą występować w danej aplikacji. Czujnik temperatury zewnętrznej (ESMT) Czujnik temperatury zewnętrznej powinien być umieszczony na północnej ścianie budynku, gdzie jest najmniej narażony na wpływ promieniowania słonecznego. Nie należy go montować w pobliżu drzwi, okien lub wyrzutni wentylacyjnych. Czujnik temperatury zasilania (ESMU, ESM-11 lub ESMC) Czujnik należy zamontować w odległości nie większej niż 15 cm od punktu mieszania. W systemach z wymiennikiem ciepła firma Danfoss zaleca umieszczenie czujnika ESMU na wyjściu zasilania z wymiennika. Należy upewnić się, czy w miejscu montażu powierzchnia rurociągu jest czysta i równa. Czujnik temperatury powrotu (ESMU, ESM-11 lub ESMC) Czujnik temperatury powrotu należy zawsze umieszczać w taki sposób, aby zmierzona temperatura była reprezentatywna. Czujnik temperatury w pomieszczeniu (ESM-10, Panel Zdalnego Sterowania ECA 30/31) Czujnik temperatury pomieszczenia należy umieścić w pomieszczeniu, którego temperatura ma być regulowana. Nie montować czujnika na ścianach zewnętrznych ani w pobliżu grzejników, okien lub drzwi. Czujnik temperatury zasilania z kotła (ESMU, ESM-11 lub ESMC) Czujnik należy zamontować zgodnie z instrukcją producenta kotła. Czujnik temperatury powietrza w kanale wentylacyjnym (typu ESMB-12 lub ESMU) Czujnik należy umieścić tak, aby mierzył reprezentatywną temperaturę. Czujnik temperatury CWU (ESMU lub ESMB-12) Czujnik temperatury CWU należy umieścić zgodnie z instrukcją producenta. Czujnik temperatury płyty (ESMB-12) Czujnik należy umieścić w kieszeni czujnika w płycie. ESM-11: Nie przemieszczać czujnika po jego zamocowaniu, ponieważ grozi to zniszczeniem elementu pomiarowego. ESM-11, ESMC i ESMB-12: Należy użyć pasty przewodzącej ciepło w celu szybkiego pomiaru temperatury. ESMU i ESMB-12: Używanie kieszeni chroniącej czujnik będzie powodować wolniejszy pomiar temperatury. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 23

24 Czujnik temperatury Pt 1000 (IEC 751B, 1000 Ω/0 C) Zależność pomiędzy temperaturą a opornością: 24 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

25 2.5 Podłączenia elektryczne Podłączenia elektryczne 230 V a.c. ogólnie. Wspólny zacisk uziemienia jest używany do podłączenia odpowiednich elementów (pomp, zaworów regulacyjnych z siłownikami). Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 25

26 2.5.2 Podłączenia elektryczne, 230 V a.c., zasilanie, pompy, zawory regulacyjne z siłownikami itp. Aplikacja A377.1, przykład a: Aplikacja A377.1, przykład b: Aplikacja A377.2, przykład c: bez P1 bez P1 bez P2 Aplikacje A377.1 i A377.2 Zacisk Opis Max. obciążenie 19 Faza pompy obiegowej i alarmu 18 R6 Alarm 4 (2) A/230 V a.c.* 17 P5 Pompa obiegowa, ogrzewanie, załączanie/wyłączanie, obieg 2 4 (2) A/230 V a.c.* 16 Faza pompy obiegowej, ogrzewanie, obieg 2 15 P4 Pompa ładująca CWU, obieg 3 4 (2) A/230 V a.c.* 14 Faza pomp obiegowych 13 P3 Pompa cyrkulacyjna CWU, obieg 3 4 (2) A/230 V a.c.* 12 P2 Pompa obiegowa, ogrzewanie, załączanie/wyłączanie, obieg 1 A377.2, przykład c: nieużywany 11 P1 A377.1, przykłady a i b: nieużywany A377.1, przykład c: pompa obiegowa podgrzewu CWU A377.2: pompa obiegowa podgrzewu CWU 10 Zasilanie 230 V a.c. zero (N) 9 Zasilanie 230 V a.c. faza (L) 8 Faza zaworu regulacyjnego z siłownikiem, obieg 3 4 (2) A/230 V a.c.* 4 (2) A/230 V a.c.* 7 M1 Zawór regulacyjny z siłownikiem otwieranie, obieg A/230 V a.c. 6 M1 Zawór regulacyjny z siłownikiem zamykanie, obieg A/230 V a.c. 5 Faza zaworu regulacyjnego z siłownikiem, obieg 1 i obieg 2 4 M2 Zawór regulacyjny z siłownikiem otwieranie, obieg A/230 V a.c. 3 M2 Zawór regulacyjny z siłownikiem zamykanie, obieg A/230 V a.c. 2 M3 Zawór regulacyjny z siłownikiem otwieranie, obieg A/230 V a.c. 1 M3 Zawór regulacyjny z siłownikiem zamykanie, obieg A/230 V a.c. * Styki przekaźnika: 4 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne Połączenia fabryczne: 5 do 8, 9 do 14, L do 5 oraz L do 9, N do DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

27 Przekrój poprzeczny przewodu: mm². Niewłaściwe podłączenie może spowodować uszkodzenie wyjść cyfrowych. Do każdego zacisku można podłączyć maksymalnie dwa przewody o przekroju 1.5 mm². Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 27

28 2.5.3 Podłączenia elektryczne, termostaty bezpieczeństwa, 230 V a.c. lub 24 V a.c. Z termostatem bezpieczeństwa, zamykanie 1-stopniowe: Zawór regulacyjny z siłownikiem bez funkcji bezpieczeństwa ECL 210 / M2 Z termostatem bezpieczeństwa, zamykanie 1-stopniowe: Zawór regulacyjny z siłownikiem z funkcją bezpieczeństwa ECL 210 / 310 Danfoss 87H M1 28 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

29 Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 29

30 Z termostatem bezpieczeństwa, zamykanie 2-stopniowe: Zawór regulacyjny z siłownikiem z funkcją bezpieczeństwa ECL 210 / 310 Danfoss 87H M2 Jeśli czujnik ST zostanie aktywowany przez wysoką temperaturę, obwód bezpieczeństwa w siłowniku niezwłocznie zamknie zawór regulacyjny. Jeśli czujnik temperatury ST1 zostanie aktywowany przez wysoką temperaturę (temperaturę TR), zawór regulacyjny z siłownikiem zostanie stopniowo zamknięty. Przy wyższej temperaturze (temperaturze ST) obwód bezpieczeństwa w siłowniku niezwłocznie zamknie zawór regulacyjny. Przekrój poprzeczny przewodu: mm². Niewłaściwe podłączenie może spowodować uszkodzenie wyjść cyfrowych. Do każdego zacisku można podłączyć maksymalnie dwa przewody o przekroju 1.5 mm². 30 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

31 2.5.4 Podłączenia elektryczne, 24 V a.c., zasilanie, pompy, zawory z siłownikami itp. Aplikacja A377.1, przykład a: Aplikacja A377.1, przykład b: Aplikacja A377.2, przykład c: bez P1 bez P1 bez P2 Aplikacje A377.1 i A377.2 Zacisk Opis Max. obciążenie 19 Faza pompy obiegowej i alarmu 18 R6 Alarm 4 (2) A/24 V a.c.* 17 K5 Pompa obiegowa, ogrzewanie, załączanie/wyłączanie, obieg 2 4 (2) A/24 V a.c.* 16 Faza pompy obiegowej, ogrzewanie, obieg 2 15 K4 Pompa ładująca CWU, obieg 3 4 (2) A/24 V a.c.* 14 Faza pomp obiegowych 13 K3 Pompa cyrkulacyjna CWU, obieg 3 4 (2) A/24 V a.c.* 12 K2 Pompa obiegowa, ogrzewanie, załączanie/wyłączanie, obieg 1 A377.2, przykład c: nieużywany 11 K1 A377.1, przykłady a i b: nieużywany A377.1, przykład c: pompa obiegowa podgrzewu CWU A377.2: pompa obiegowa podgrzewu CWU 10 Zasilanie 24 V a.c. (N) 9 Zasilanie 24 V a.c. (L) 8 Faza zaworu regulacyjnego z siłownikiem, obieg 3 4 (2) A/24 V a.c.* 4 (2) A/24 V a.c.* 7 M1 Zawór regulacyjny z siłownikiem otwieranie, obieg 3 1 A/24 V a.c. 6 M1 Zawór regulacyjny z siłownikiem zamykanie, obieg 3 1 A/24 V a.c. 5 Faza zaworu regulacyjnego z siłownikiem, obieg 1 i obieg 2 4 M2 Zawór regulacyjny z siłownikiem otwieranie, obieg 1 1 A/24 V a.c. 3 M2 Zawór regulacyjny z siłownikiem zamykanie, obieg 1 1 A/24 V a.c. 2 M3 Zawór regulacyjny z siłownikiem otwieranie, obieg 2 1 A/24 V a.c. 1 M3 Zawór regulacyjny z siłownikiem zamykanie, obieg 2 1 A/24 V a.c. * Styki przekaźnika: 4 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 31

32 Połączenia fabryczne: 5 do 8, 9 do 14, L do 5 oraz L do 9, N do 10 Przekrój poprzeczny przewodu: mm². Niewłaściwe podłączenie może spowodować uszkodzenie wyjść cyfrowych. Do każdego zacisku można podłączyć maksymalnie dwa przewody o przekroju 1.5 mm². Nie podłączać komponentów zasilanych napięciem 230 V a.c. bezpośrednio do regulatora o zasilaniu 24 V a.c. W celu odseparowania napięcia 230 V a.c. od 24 V a.c. należy użyć przekaźników pomocniczych (K). 32 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

33 2.5.5 Podłączenia elektryczne, czujniki temperatury Pt 1000 i sygnały impulsowe A377: Zacisk Czujnik/opis Typ (zalecany) 29 i 30 S1 Czujnik temperatury ESMT zewnętrznej* 28 i 30 S2 Czujnik temperatury powrotu ESM-11/ESMB/ ESMC/ESMU 27 i 30 S3 Czujnik temperatury zasilania** ESM-11/ESMB/ ESMC/ESMU 26 i 30 S4 Czujnik temperatury zasilania** ESM-11/ESMB/ ESMC/ESMU 25 i 30 S5 Czujnik temperatury powrotu ESM-11/ESMB/ ESMC/ESMU 24 i 30 S6 Czujnik temperatury w zasobniku CWU, górny*** ESMB/ ESMU 23 i 30 S7 Sygnał napięciowy (0 10 V) do sterowania zewnętrznego wymaganą temperaturą zasilania, obieg ogrzewania 1 22 i 30 S8 Czujnik temperatury w zasobniku CWU, dolny ESMB/ ESMU 21 i 30 S9 Czujnik temperatury ESM-11/ESMB/ zasilania CWU**, aplikacja A377.1 ESMC/ESMU Czujnik temperatury podgrzewu CWU**, aplikacja A i 30 S10 Czujnik temperatury zasilania****, aplikacja A377.1 Czujnik temperatury ładowania CWU****, aplikacja A377.2 ESM-11/ESMB/ ESMC/ESMU * Jeśli czujnik temperatury zewnętrznej nie jest podłączony lub przewody są zwarte, regulator przyjmuje, że temperatura zewnętrzna wynosi 0 C (zero stopni). ** Czujnik musi być zawsze podłączony w celu zapewnienia działania wymaganych funkcji. Jeśli czujnik nie jest podłączony lub przewody są zwarte, zawór regulacyjny z siłownikiem zamyka się (funkcja bezpieczeństwa). *** Ten czujnik jest używany, jeśli wymagany jest tylko jeden czujnik temperatury w zasobniku. **** Czujnik musi być zawsze podłączony w celu zapewnienia działania wymaganych funkcji. Połączenie fabryczne: 30 do wspólnego zacisku. Przekrój przewodów do podłączenia czujników: min. 0.4 mm². Całkowita długość przewodów: max. 200 m (wszystkie czujniki i wewnętrzna magistrala komunikacyjna ECL 485). Przewody o długości przekraczającej 200 m mogą być podatne na zakłócenia (EMC). Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 33

34 Podłączenie sygnału napięciowego (0 10 V) do S7 w celu sterowania zewnętrznego wymaganą temperaturą zasilania 34 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

35 2.5.6 Podłączenia elektryczne, ECA 30/31 Zacisk ECL Zacisk ECA 30/ Opis Skrętka 2-żyłowa Skrętka 2-żyłowa Typ (zalecany) Kabel 2x skrętka 2-żyłowa ECA 30 / 31 ECL 210 / 310 Danfoss 87H Zewn. czujnik temperatury pomieszczenia* ESM-10 B A B * Po podłączeniu zewnętrznego czujnika temperatury w pomieszczeniu należy ponownie załączyć zasilanie ECA 30/31. ESM-10 A Komunikację z panelem ECA 30/31 należy skonfigurować w nastawie Adres ECA regulatora ECL Comfort. Panel ECA 30/31 należy odpowiednio skonfigurować. Po skonfigurowaniu aplikacji ECA 30/31 jest gotowy do pracy po czasie 2 5 min. Na wyświetlaczu ECA 30/31 jest wyświetlany pasek postępu. Komunikat informacyjny ECA: Wymag. aplikacji: nowsze ECA : Oprogramowanie ECA jest niezgodne z oprogramowaniem regulatora ECL Comfort. Skontaktuj się z biurem sprzedaży firmy Danfoss. Niektóre aplikacje nie mają funkcji odniesienia do rzeczywistej temperatury pomieszczenia. Podłączone ECA 30 / 31 będą działać tylko jako regulatory zdalne. Jeżeli rzeczywista aplikacja zawiera dwa obiegi ogrzewania, istnieje możliwość podłączenia dwóch modułów ECA 30/31. Połączenia elektryczne są równoległe. Całkowita długość przewodów: max. 200 m (wszystkie czujniki i wewnętrzna magistrala komunikacyjna ECL 485). Przewody o długości przekraczającej 200 m mogą być podatne na zakłócenia (EMC). Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 35

36 2.5.7 Podłączenia elektryczne, systemy nadrzędny/podrzędny W układach o odpowiedniej konfiguracji regulator może być używany jako urządzenie nadrzędne lub podrzędne przy użyciu wewnętrznej magistrali komunikacyjnej ECL 485 (2 x skrętka 2-żyłowa). Magistrala komunikacyjna ECL 485 nie jest kompatybilna z magistralą ECL w regulatorach ECL Comfort 110, 200, 300 i 301! B A B A B A B A Danfoss 87H Zacisk Opis Typ (zalecany) 30 Zacisk wspólny 31* +12 V*, magistrala komunikacyjna ECL A, magistrala komunikacyjna ECL B, magistrala komunikacyjna ECL 485 Kabel 2x skrętka 2-żyłowa * Tylko dla ECA30/31 i do komunikacji urządzenia nadrzędnego z urządzeniem podrzędnym Całkowita długość przewodów: max. 200 m (wszystkie czujniki i wewnętrzna magistrala komunikacyjna ECL 485). Przewody o długości przekraczającej 200 m mogą być podatne na zakłócenia (EMC). 36 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

37 2.5.8 Podłączenia elektryczne, komunikacja Podłączenia elektryczne, Modbus ECL 210 / 310 Danfoss 87H B A B A Podłączenia elektryczne, M-bus ECL 310 Danfoss 87H B A B A Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 37

38 2.6 Wkładanie Klucza aplikacji ECL Wkładanie Klucza aplikacji ECL Klucz aplikacji ECL zawiera: aplikację i jej różne warianty; aktualnie dostępne języki; ustawienia fabryczne: np. harmonogramy, wymagane temperatury, wartości ograniczeń itp. odtworzenie tych ustawień jest zawsze możliwe; pamięć ustawień użytkownika: specjalne ustawienia użytkownika/systemowe. Po włączeniu zasilania regulatora mogą wystąpić różne sytuacje: 1. Nowy regulator, Klucz aplikacji ECL nie jest włożony. 2. W regulatorze jest już uruchomiona aplikacja. Klucz aplikacji ECL jest włożony, ale aplikacja musi zostać zmieniona. 3. Do skonfigurowania innego regulatora potrzebna jest kopia ustawień używanego regulatora. Do ustawień użytkownika należą między innymi: wymagana temperatura pomieszczenia, wymagana temperatura CWU, harmonogramy, krzywa grzewcza, wartości ograniczeń itp. Do ustawień systemowych należą między innymi: konfiguracja komunikacji, jasność wyświetlacza itp. 38 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

39 Automatyczna aktualizacja oprogramowania regulatora: Oprogramowanie regulatora jest aktualizowane automatycznie po włożeniu klucza (od wersji regulatora 1.11). Gdy oprogramowanie jest aktualizowane, pokazywana jest następująca animacja: Pasek postępu Podczas aktualizacji: - nie wyjmować KLUCZA, - nie odłączać zasilania. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 39

40 Klucz aplikacji: Przypadek 1 Nowy regulator; Klucz aplikacji ECL nie jest włożony. Wyświetlana jest animacja wkładania Klucza aplikacji ECL. Włóż Klucz aplikacji. Wskazywana jest nazwa oraz wersja Klucza aplikacji (przykład: A266 Ver. 1.00). Jeśli Klucz aplikacji jest nieodpowiedni do danego regulatora, na symbolu Klucza aplikacji ECL zostanie wyświetlony krzyżyk. Działanie: Cel: Wybór: Wybierz język. Potwierdź. Wybierz aplikację. Potwierdź, wybierając opcję Tak. Ustaw datę i godzinę. Obróć i naciśnij pokrętło, aby wybrać i zmienić ustawienia pól Godziny, Minuty, Data, Miesiąc i Rok. Wybierz opcję Następny. Potwierdź, wybierając opcję Tak. Przejdź do opcji Aut. czas L/Z. Wybierz, czy funkcja Aut. czas L/Z * ma być aktywna. TAK lub NIE * Funkcja Aut. czas L/Z umożliwia automatyczną zmianę pomiędzy czasem letnim i zimowym. W zależności od zawartości Klucza aplikacji ECL wykonywana jest procedura A lub B: A Klucz aplikacji ECL zawiera ustawienia fabryczne: Regulator odczytuje/przesyła dane z Klucza aplikacji ECL do regulatora ECL. Aplikacja jest zainstalowana, regulator resetuje się i ponownie uruchamia się. B Klucz aplikacji ECL zawiera zmienione ustawienia systemowe: Naciśnij pokrętło kilkakrotnie. NIE : TAK *: Tylko ustawienia fabryczne zostaną skopiowane z Klucza aplikacji ECL do regulatora. Specjalne ustawienia systemowe (różniące się od ustawień fabrycznych) zostaną skopiowane do regulatora. Jeśli klucz zawiera ustawienia użytkownika: Naciśnij pokrętło kilkakrotnie. NIE : TAK *: Tylko ustawienia fabryczne zostaną skopiowane z Klucza aplikacji ECL do regulatora. Ustawienia użytkownika (różniące się od ustawień fabrycznych) zostaną skopiowane do regulatora.. * Jeśli nie można wybrać opcji TAK, Klucz aplikacji ECL nie zawiera żadnych ustawień specjalnych. Wybierz opcję Start kopiowania i potwierdź, naciskając opcję Tak. 40 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

41 Klucz aplikacji: Przypadek 2 W regulatorze jest już uruchomiona aplikacja. Klucz aplikacji ECL jest włożony, ale aplikacja musi zostać zmieniona. Aby zmienić aplikację na inną na Kluczu aplikacji ECL, bieżąca aplikacja w regulatorze musi zostać skasowana (usunięta). Należy pamiętać, że Klucz aplikacji musi być włożony. Działanie: Cel: Wybór: Wybierz opcję MENU w dowolnym obiegu. Potwierdź. Zaznacz przycisk wyboru obiegu w prawym górnym rogu wyświetlacza. Potwierdź. Wybierz opcję Ogólne ustawienia regulatora. Potwierdź. Wybierz opcję Funkcje klucza. Potwierdź. Wybierz opcję Usuń aplikację. Potwierdź, wybierając opcję Tak. Regulator uruchomi się ponownie i będzie gotowy do skonfigurowania. Postępuj zgodnie z procedurą opisaną w przypadku 1. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 41

42 Klucz aplikacji: Przypadek 3 Do skonfigurowania innego regulatora potrzebna jest kopia ustawień używanego regulatora. Funkcja jest używana do zapisywania (tworzenia kopii zapasowej) specjalnych ustawień użytkownika i ustawień systemowych, gdy wymagane jest skonfigurowanie innego regulatora ECL Comfort tego samego typu (210 lub 310) przy użyciu tej samej aplikacji, a ustawienia użytkownika/systemowe różnią się od ustawień fabrycznych. Kopiowanie ustawień do innego regulatora ECL Comfort: Działanie: Cel: Wybór: Wybierz MENU. Potwierdź. Zaznacz przycisk wyboru obiegu w prawym górnym rogu wyświetlacza. Potwierdź. Wybierz opcję Ogólne ustawienia regulatora. Potwierdź. Przejdź do opcji Funkcje klucza. Potwierdź. Wybierz opcję Kopiuj. Potwierdź. Wybierz Do. Zostanie zaznaczona opcja ECL lub KEY. Wybierz opcję ECL lub KEY. Naciśnij pokrętło kilkakrotnie, aby wybrać kierunek kopiowania. Wybierz opcję Ustaw.systemowe lub Ustaw. użytkownik. Naciśnij pokrętło kilkakrotnie, aby wybrać opcję Tak lub Nie polecenia Kopiuj. Naciśnij, aby potwierdzić. Wybierz opcję Start kopiowania. Do klucza aplikacji lub regulatora zostaną przesłane specjalne ustawienia systemowe lub ustawienia użytkownika. * ECL lub KEY ** NIE lub TAK * ECL : KEY : ** NIE : TAK : Dane zostaną skopiowane z Klucza aplikacji do regulatora ECL. Dane zostaną skopiowane z regulatora ECL do Klucza aplikacji. Ustawienia z regulatora ECL nie zostaną skopiowane do Klucza aplikacji lub regulatora ECL Comfort. Ustawienia specjalne (różniące się od ustawień fabrycznych) zostaną skopiowane do Klucza aplikacji lub regulatora ECL Comfort. Jeśli nie można wybrać opcji TAK, oznacza to, że nie ma ustawień specjalnych, które można skopiować. 42 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

43 2.6.2 Klucz aplikacji ECL, kopiowanie danych Zasady ogólne Kiedy regulator jest podłączony i pracuje, można sprawdzić i zmienić wszystkie lub tylko niektóre ustawienia podstawowe. Nowe ustawienia mogą być zapisane w Kluczu. Jak zaktualizować Klucz aplikacji ECL po zmianie ustawień? Wszystkie nowe ustawienia mogą zostać zapisane w Kluczu aplikacji ECL. Jak zapisać w regulatorze ustawienia fabryczne z Klucza aplikacji? Należy zapoznać się z fragmentem dotyczącym Klucza aplikacji, sytuacja 1: Nowy regulator, Klucz aplikacji ECL nie jest włożony. Jak zapisać w Kluczu aplikacji ustawienia osobiste z regulatora? Należy zapoznać się z fragmentem dotyczącym Klucza aplikacji, sytuacja 3: do skonfigurowania innego regulatora przez kopiowanie potrzebna jest kopia ustawień regulatora wzorcowego. Jako główną zasadę należy przyjąć, że Klucz aplikacji ECL powinien zawsze pozostawać w regulatorze. Po wyjęciu Klucza nie można zmieniać ustawień. Zawsze można przywrócić ustawienia fabryczne. Nowe ustawienia należy zanotować w tabeli Przegląd nastaw. Nie należy wyjmować Klucza aplikacji ECL podczas kopiowania. Może to spowodować uszkodzenie danych w Kluczu aplikacji ECL! Można skopiować ustawienia z jednego regulatora ECL do innego, pod warunkiem, że oba regulatory pochodzą z tej samej serii (210 lub 310). Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 43

44 2.7 Wykaz czynności kontrolnych Czy regulator ECL jest gotowy do użytku? Należy upewnić się, że zasilanie elektryczne jest podłączone do zacisków 9 (faza) i 10 (zero). Sprawdzić, czy wymagane komponenty sterowane (siłownik, pompa itd.) są podłączone do właściwych zacisków. Sprawdzić, czy wszystkie czujniki/sygnały są podłączone do właściwych zacisków (patrz Podłączenia elektryczne ). Zamontować regulator i włączyć zasilanie. Czy klucz aplikacji ECL jest włożony (patrz Wkładanie Klucza aplikacji ECL ). Czy jest wybrany prawidłowy język (patrz Język w rozdziale Ogólne ustawienia regulatora ). Czy data i godzina są ustawione prawidłowo (patrz Data i godzina w rozdziale Ogólne ustawienia regulatora ). Czy jest wybrana odpowiednia aplikacja (patrz Identyfikacja rodzaju układu ). Sprawdzić, czy wszystkie nastawy w regulatorze (patrz Przegląd nastaw ) zostały ustawione lub czy ustawienia fabryczne spełniają wymagania danego układu. Wybrać ręczny tryb pracy (patrz Sterowanie ręczne ). Sprawdzić, czy zawory otwierają się i zamykają oraz czy wymagane komponenty sterowane (pompa itp.) uruchamiają się i zatrzymują w ręcznym trybie pracy. Sprawdzić, czy temperatury/sygnały widoczne na wyświetlaczu odpowiadają podłączonym urządzeniom. Po wykonaniu wszystkich czynności kontrolnych w trybie działania ręcznego należy wybrać tryb pracy regulatora (według harmonogramu, w trybie pracy komfortu, oszczędzania lub ochrony przeciwzamrożeniowej). 44 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

45 2.8 Nawigacja, Klucz aplikacji ECL A377 Nawigacja, A377.1, obiegi 1, 2 oraz 3 Początek Aplikacja A377.1 MENU Nr ID Funkcja Obieg 1 Obieg 2 Obieg 3 Harmonogram ( ( ( Harmonogr. Pcyrk. ( Ustawienia Temp. zasilania Krzywa grzewcza ( ( Temp. max. ( ( Temp. min. ( ( Tster.zew.wymag ( Temperatura w zasobniku Odchyłka ładow ( Odchyłka Start ( Odchyłka Stop ( Max. T ładowania ( Ogranicz. Tpom Wpływ - powyżej ( ( Wpływ - poniżej ( ( Czas adapt. ( ( Ogranicz. Tpowr Tzewn. wyższa X1 ( ( Dolny limit Y1 ( ( Tzewn. niższa X2 ( ( Górny limit Y2 ( ( Wpływ - powyżej ( ( Wpływ - poniżej ( ( Czas adapt. ( ( Priorytet ( ( Ogran.przepł./moc Aktualny ( ( ( Aktualny limit ( ( ( Tzewn. wyższa X1 ( ( Dolny limit Y1 ( ( Tzewn. niższa X2 ( ( Górny limit Y2 ( ( Czas adapt. ( ( ( Stała filtrowania ( ( ( Rodzaj wejścia ( ( ( Jednostki ( ( ( Optymalizacja Auto oszczędz. ( ( Wzmocnienie ( ( Nachylenie ( ( Optymalizator ( ( Przed Stop ( ( Odniesienie do ( ( Całkow.zatrzym. ( ( Wył. letnie ( ( Param. regulacji Ochr. siłownika ( ( ( Xp ( ( ( Tn ( ( ( Czas przejścia M ( ( ( Nz ( ( ( Min. czas akt. ( ( ( Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 45

46 Nawigacja, A377.1, obiegi 1, 2 oraz 3, ciąg dalszy Początek Aplikacja A377.1 MENU Nr ID Funkcja Obieg 1 Obieg 2 Obieg 3 Ustawienia Aplikacja Adres ECA ( ( Żądana odchył. ( Żądana P ( Wysłana Twyma. ( ( Ćwiczenie P ( ( Ćwiczenie M ( ( Priorytet CWU ( ( T mróz zał.p. ( ( T ciepło zał.p ( ( Wybieg P ( ( Priorytet P cyrk. ( Regulacja T reg. ( Wybieg P ładow. ( Wysłana Twyma. ( T mróz cyrk. P ( Tzab. przeciwzam. ( ( ( Wejście ster.zew. ( ( ( Tryb ste.zewn. ( ( ( Fun.antybakteryjna ( Święto ( ( ( Alarm Temp.monitor Górna odchyłka ( ( ( Dolna odchyłka ( ( ( Opóźnienie ( ( ( Temp.wył.alarmu ( ( ( Przegląd alarmów ( ( ( Przegląd wpływów Tzasil. wymag. ( ( T wym. CWU Ogranicznik Tpowr. ( ( Ogranicznik Tpom. ( ( Ogran.przepł./moc ( ( ( Święto ( ( ( Ster. zewn ( ( ( Fun.antybakteryjna ( Ster. z ECA ( ( Wzmocnienie ( ( Nachylenie ( ( Urz.podrzęd.żądan. ( Wył. letnie ogrz. ( ( Priorytet CWU ( ( Odchyłka, SCADA ( ( Sterow., SCADA ( Tster.zew.wymag ( ( 46 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

47 Nawigacja, aplikacja A377.1, Ogólne ustawienia regulatora Początek Aplikacje A377.1, Ogólne ustawienia regulatora MENU Nr ID Funkcja A377.1 Czas i data Dostępny ( Święto Dostępny ( Przegląd wejść 1 T zewnętrzna ( Zakumul. Tzewn. ( T pomieszczenia ( T zasilania CO ( T powrotu CO ( Tster.zew.wymag ( Przegląd wejść 2 T zewnętrzna ( Zakumul. Tzewn. ( T pomieszczenia ( T zasilania CO ( T powrotu CO ( Przegląd wejść 3 T ładowania ( T dostawy ( Tgór.zasob. ( Tdol.zasob. ( Rejestr 1(czujniki) T zewnętrzna Rejestr z dzisiaj ( Zasil.CO i wymag. Rejestr z wczoraj ( Tpow.CO i ogranicz Rej. 2 dni ( Rej. 4 dni ( Rejestr 2 (czujniki) T zewnętrzna Rejestr z dzisiaj ( Zasil.CO i wymag. Rejestr z wczoraj ( Tpow.CO i ogranicz Rej. 2 dni ( Rej. 4 dni ( Rejestr 3 (czujniki) Zasil.CWU i wymag. Rejestr z dzisiaj ( T dostawy Rejestr z wczoraj ( Tgór.zasob.i wyma. Rej. 2 dni ( Tgór. i Tdol. zasob. Rej. 4 dni ( Zdalne sterowanie M1 ( P1 ( M2 ( P2 ( M3 ( P5 ( P3 ( P4 ( A1 ( Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 47

48 Nawigacja, aplikacje A377.1, Ogólne ustawienia regulatora, ciąg dalszy Początek Aplikacja A377.1, Ogólne ustawienia regulatora MENU Nr ID Funkcja A377.1 Funkcje klucza Nowa aplikacja Usuń aplikację ( Aplikacja ( Nastawa fabr. Ustaw. systemowe ( Ustaw.użytkownik ( Do nastaw fabrycz. ( Kopiuj Do ( Ustaw. systemowe ( Ustaw.użytkownik ( Start kopiowania ( Klucz przegląd ( System Wersja ECL Nr kat. ( Sprzęt ( Oprogram. ( Wersja ( Nr seryjny ( Data produkcji ( Rozszerzenie ( Ethernet ( Konfigu. serwera ( Konfig. M-bus. ( Ciepłomierze ( Przegląd wejść ( Alarm Temp.monitor. Wyświetlacz Podświetlenie ( Kontrast ( Komunikacja 38 Adres Modbus ( 2048 RS485 adres ECL ( 2150 Pin serwis ( 2151 Reset zdalny ( Język 2050 Język ( 48 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

49 Nawigacja, A377.2, obiegi 1, 2 oraz 3 Początek Aplikacja A377.2 MENU Nr ID Funkcja Obieg 1 Obieg 2 Obieg 3 Harmonogram ( ( ( Harmonogr. Pcyrk. ( Ustawienia Temp. zasilania Krzywa grzewcza ( ( Temp. max. ( ( Temp. min. ( ( Tster.zew.wymag ( Temperatura w Odchyłka ładow ( zasobniku Odchyłka Start ( Odchyłka Stop ( Max. T ładowania ( Czas adapt.t zas. ( Ogranicz. Tpom Wpływ - powyżej ( ( Wpływ - poniżej ( ( Czas adapt. ( ( Ogranicz. Tpowr Limit ( Tzewn. wyższa X1 ( ( Dolny limit Y1 ( ( Tzewn. niższa X2 ( ( Górny limit Y2 ( ( Wpływ - powyżej ( ( Wpływ - poniżej ( ( Czas adapt. ( ( Priorytet ( ( Ogran.przepł./moc Aktualny ( ( ( Aktualny limit ( ( Limit ( Tzewn. wyższa X1 ( ( Dolny limit Y1 ( ( Tzewn. niższa X2 ( ( Górny limit Y2 ( ( Czas adapt. ( ( Stała filtrowania ( ( Rodzaj wejścia ( ( Jednostki ( ( Optymalizacja Auto oszczędz. ( ( Wzmocnienie ( ( Nachylenie ( ( Optymalizator ( ( Przed Stop ( ( Odniesienie do ( ( Całkow.zatrzym. ( ( Wył. letnie ( ( Praca równoległa ( Param. regulacji Ochr. siłownika ( ( ( Xp ( ( ( Tn ( ( ( Czas przejścia M ( ( ( Nz ( ( ( Min. czas akt. ( ( ( Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 49

50 Nawigacja, A377.2, obiegi 1, 2 oraz 3, ciąg dalszy Początek Aplikacja A377.2 MENU Nr ID Funkcja Obieg 1 Obieg 2 Obieg 3 Ustawienia Aplikacja Adres ECA ( ( Żądana odchył. ( Żądana P ( Wysłana Twyma. ( ( Ćwiczenie P ( ( Ćwiczenie M ( ( Priorytet CWU ( ( T mróz zał.p. ( ( T ciepło zał.p ( ( Wybieg P ( ( Priorytet P cyrk. ( Regulacja T reg. ( Wybieg P ładow. ( Wysłana Twyma. ( T mróz cyrk. P ( Tzab. przeciwzam. ( ( ( Wejście ster.zew. ( ( ( Tryb ste.zewn. ( ( ( Fun.antybakteryjna ( Święto ( ( ( Alarm Temp.monitor Górna odchyłka ( ( ( Dolna odchyłka ( ( ( Opóźnienie ( ( ( Temp.wył.alarmu ( ( ( Przegląd alarmów ( ( ( Przegląd wpływów Tzasil. wymag. ( ( T wym. CWU Ogranicznik Tpowr. ( ( Ogranicznik Tpom. ( ( Ogran.przepł./moc ( ( ( Święto ( ( ( Ster. zewn ( ( ( Fun.antybakteryjna ( Ster. z ECA ( ( Wzmocnienie ( ( Nachylenie ( ( Wył. letnie ogrz. ( ( Priorytet CWU ( ( Odchyłka, SCADA ( ( Sterow., SCADA ( ( 50 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

51 Nawigacja, aplikacja A377.2, Ogólne ustawienia regulatora Początek Aplikacje A377.2, Ogólne ustawienia regulatora MENU Nr ID Funkcja A377.1 Czas i data Dostępny ( Święto Dostępny ( Przegląd wejść 1 T zewnętrzna ( Zakumul. Tzewn. ( T pomieszczenia ( T zasilania CO ( T powrotu CO ( Tster.zew.wymag ( Przegląd wejść 2 T zewnętrzna ( Zakumul. Tzewn. ( T pomieszczenia ( T zasilania CO ( T powrotu CO ( Przegląd wejść 3 T zasilania CWU ( T ładowania ( Tgór.zasob. ( Tdol.zasob. ( Rejestr 1(czujniki) T zewnętrzna Rejestr z dzisiaj ( Zasil.CO i wymag. Rejestr z wczoraj ( Tpow.CO i ogranicz Rej. 2 dni ( Rej. 4 dni ( Rejestr 2 (czujniki) T zewnętrzna Rejestr z dzisiaj ( Zasil.CO i wymag. Rejestr z wczoraj ( Tpow.CO i ogranicz Rej. 2 dni ( Rej. 4 dni ( Rejestr 3 (czujniki) Zasil.CWU i wymag. Rejestr z dzisiaj ( T ładowania Rejestr z wczoraj ( Tgór.zasob.i wyma. Rej. 2 dni ( Tgór. i Tdol. zasob. Rej. 4 dni ( Zdalne sterowanie M1 ( P1 ( M2 ( P2 ( M3 ( P5 ( P3 ( P4 ( A1 ( Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 51

52 Nawigacja, aplikacje A377.2, Ogólne ustawienia regulatora, ciąg dalszy Początek Aplikacja A377.2, Ogólne ustawienia regulatora MENU Nr ID Funkcja A377.2 Funkcje klucza Nowa aplikacja Usuń aplikację ( Aplikacja ( Nastawa fabr. Ustaw. systemowe ( Ustaw.użytkownik ( Do nastaw fabrycz. ( Kopiuj Do ( Ustaw. systemowe ( Ustaw.użytkownik ( Start kopiowania ( Klucz przegląd ( System Wersja ECL Nr kat. ( Sprzęt ( Oprogram. ( Wersja ( Nr seryjny ( Data produkcji ( Rozszerzenie ( Ethernet ( Konfigu. serwera ( Konfig. M-bus. ( Ciepłomierze ( Przegląd wejść ( Alarm Temp.monitor. Wyświetlacz Podświetlenie ( Kontrast ( Komunikacja 38 Adres Modbus ( 2048 RS485 adres ECL ( 2150 Pin serwis ( 2151 Reset zdalny ( Język 2050 Język ( 52 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

53 3.0 Użytkowanie codzienne 3.1 Sposób nawigacji Ustawiania i przechodzenie pomiędzy nastawami regulatora jest możliwe poprzez obracanie pokrętła w lewo lub w prawo ( ). Pokrętło jest wyposażone w funkcję przyspieszenia. Im szybciej użytkownik obraca pokrętło, tym szybciej osiąga wartość graniczną wybranego zakresu. Wskaźnik położenia na wyświetlaczu ( ) zawsze informuje o aktualnym położeniu. W celu zatwierdzenia wyboru należy nacisnąć pokrętło ( ). Przykłady ekranów pochodzą z aplikacji z dwoma obiegami: jednym obiegiem ogrzewania ( ) i jednym obiegiem ciepłej wody użytkowej (CWU) ( ). Przykłady mogą się różnić od aplikacji użytkownika. Obieg ogrzewania ( ): Obieg CWU ( ); Niektóre ustawienia ogólne dotyczące całego regulatora są zlokalizowane w określonej części regulatora. Przycisk wyboru obiegu Aby przejść do ogólnych ustawień regulatora: Działanie: Cel: Wybór: Wybierz opcję MENU w dowolnym obiegu. Potwierdź. Zaznacz przycisk wyboru obiegu w prawym górnym rogu wyświetlacza. Potwierdź. Wybierz opcję Ogólne ustawienia regulatora. Potwierdź. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 53

54 3.2 Znaczenie symboli na wyświetlaczu regulatora Niniejsza sekcja zawiera opis ogólnych funkcji regulatora serii ECL Comfort 210/310. Przedstawione ekrany mają charakter poglądowy i nie są powiązane z aplikacją. Mogą różnić się od ekranów w aplikacji użytkownika. Wybór ekranu domyślnego Jako ekran domyślny wybierz ulubiony ekran. Wybrany ekran domyślny umożliwia przegląd temperatur lub urządzeń, które użytkownik chce monitorować. Jeśli pokrętło nie będzie uruchamiane przez 20 minut, przywracany jest ekran domyślny. Aby przechodzić pomiędzy ekranami: obracając pokrętłem przejdź do przycisku wyboru ekranu ( ) znajdującego się w prawym dolnym rogu wyświetlacza. Aby wybrać domyślny ekran przeglądu, naciśnij i obróć pokrętło. Ponownie naciśnij pokrętło. Obieg ogrzewania Ekran przeglądu 1 zawiera informacje o: rzeczywistej temperaturze zewnętrznej, trybie pracy regulatora, rzeczywistej temperaturze pomieszczenia, wymaganej temperaturze pomieszczenia. Ekran przeglądu 1: Ekran przeglądu 2: Ekran przeglądu 2 zawiera informacje o: rzeczywistej temperaturze zewnętrznej, trendzie temperatury zewnętrznej, trybie pracy regulatora, maksymalnej i minimalnej temperaturze zewnętrznej od północy oraz wymaganej temperaturze pomieszczenia. Ekran przeglądu 3: Ekran przeglądu 4: Ekran przeglądu 3 zawiera informacje o: dacie, rzeczywistej temperaturze zewnętrznej, trybie pracy regulatora, godzinie, wymaganej temperaturze pomieszczenia oraz harmonogramie pracy w trybie komfortu na bieżący dzień. Ekran przeglądu 4 zawiera informacje o: stanie komponentów sterowanych, rzeczywistej temperaturze zasilania, (wymaganej temperaturze zasilania), trybie pracy regulatora, temperaturze powrotu (wartości ograniczenia). W zależności od wybranego ekranu wyświetlane są następujące informacje na temat obiegu ogrzewania: rzeczywista temperatura zewnętrzna (-0.5) tryb pracy regulatora ( ) rzeczywista temperatura pomieszczenia (24.5) wymagana temperatura pomieszczenia (20.7 C) trend temperatury zewnętrznej ( ) min. i max. temperatura zewnętrzna od północy ( ) data ( ) godzina (7:43) harmonogram pracy w trybie komfortu na bieżący dzień ( ) stan komponentów sterowanych (M2, P2) rzeczywista temperatura zasilania (49 C), (wymagana temperatura zasilania (31)) temperatura powrotu (24 C) (temperatura ograniczenia (50)) 54 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

55 Ustawienie wymaganej temperatury pomieszczenia jest ważne, nawet w przypadku, gdy nie jest podłączony czujnik temperatury w pomieszczeniu/panel Zdalnego Sterowania. Jeżeli wartość temperatury jest wyświetlana jako "- -" wybrany czujnik nie jest podłączony. "- - -" w obwodzie czujnika wystąpiło zwarcie. Obieg CWU Ekran przeglądu 1 zawiera informacje o: rzeczywistej temperaturze CWU, trybie pracy regulatora, wymaganej temperaturze CWU oraz harmonogramie pracy w trybie komfortu na bieżący dzień. Ekran przeglądu 1: Ekran przeglądu 2: Ekran przeglądu 2 zawiera informacje o: stanie komponentów sterowanych, rzeczywistej temperaturze CWU, (wymaganej temperaturze CWU), trybie pracy regulatora, temperaturze powrotu (wartości ograniczenia). W zależności od wybranego ekranu wyświetlane są następujące informacje na temat obiegu CWU: rzeczywista temperatura CWU (50.3) tryb pracy regulatora ( ) wymagana temperatura CWU (50 C) harmonogram pracy w trybie komfortu na bieżący dzień ( ) stan komponentów sterowanych (M1, P1) rzeczywista temperatura CWU (50 C), (wymagana temperatura CWU (50)) temperatura powrotu (- - C) (temperatura ograniczenia (30)) Ustawianie wymaganej temperatury W zależności od wybranego obiegu i trybu wszystkie ustawienia wprowadzane każdego dnia można wprowadzać bezpośrednio na ekranie przeglądu (zobacz również opis symboli na kolejnej stronie). Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 55

56 Ustawiania wymaganej temperatury pomieszczenia Wymaganą temperaturę pomieszczenia można łatwo dostosować na ekranie obiegu ogrzewania. Działanie: Cel: Wybór: Wymagana temperatura pomieszczenia Potwierdź Dostosuj wymaganą temperaturę pomieszczenia Potwierdź. Ten ekran przeglądu informuje o temperaturze zewnętrznej, rzeczywistej temperaturze pomieszczenia i wymaganej temperaturze pomieszczenia. W tym przykładzie ekran pokazuje pracę w trybie komfortu. Aby zmienić wymaganą temperaturę pomieszczenia dla trybu oszczędzania, należy przejść do przycisku wyboru trybu i wybrać tryb oszczędzania. Ustawienie wymaganej temperatury pomieszczenia jest ważne, nawet w przypadku, gdy nie jest podłączony czujnik temperatury w pomieszczeniu/panel Zdalnego Sterowania. Ustawianie wymaganej temperatury CWU Wymaganą temperaturę CWU można łatwo dostosować na ekranie przeglądu obiegu CWU. Działanie: Cel: Wybór: Wymagana temperatura CWU 50 Potwierdź. Nastaw wymaganą temperaturę CWU. 55 Potwierdź. Oprócz informacji o wymaganej i aktualnej temperaturze CWU wyświetlany jest harmonogram dla bieżącego dnia. Na przykładowym ekranie widać, że regulator pracuje według harmonogramu, w trybie komfortu. 56 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

57 Ustawianie wymaganej temperatury pomieszczenia, ECA 30/31 Wymaganą temperaturę pomieszczenia można ustawić tak samo, jak w regulatorze. Na ekranie mogą być jednak wyświetlane inne symbole (patrz rozdział Co oznaczają symbole? ). ECA 30/31 umożliwia chwilową zmianę wymaganej temperatury pomieszczenia ustawionej w regulatorze przy użyciu funkcji sterowania zewnętrznego: Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 57

58 3.3 Przegląd ogólny: Co oznaczają symbole? Symbol Opis Symbol Opis Temp. zewnętrzna Temp. pomieszczenia Temp. CWU Wskaźnik położenia Tryb pracy wg harmonogramu Tryb komfortu Temperatura Czujnik niepodłączony lub nieużywany Zwarcie w obwodzie czujnika Stały dzień pracy w trybie komfortu (święto) Aktywny wpływ Ogrzewanie aktywne Chłodzenie aktywne Tryb oszczędzania Tryb ochrony przeciwzamrożeniowej Tryb pracy ręcznej Stan gotowości tryb chłodzenia Ogrzewanie CWU Ogólne ustawienia regulatora Pompa załączona Pompa wyłączona Otwieranie siłownika Zamykanie siłownika Tryb Obieg Komponent sterowany Dodatkowe symbole, ECA 30/31: Symbol Opis Panel zdalnego sterowania ECA Wilgotność względna w pomieszczeniu Urlop Święto Relaks (wydłużony okres komfortu) Wyjście (wydłużony okres oszczędzania) Alarm Podłączenie czujnika temperatury Przycisk wyboru ekranu Wartość max. i min. Trend temperatury zewnętrznej Czujnik prędkości wiatru 58 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy

59 3.4 Monitorowanie temperatur i komponentów układu Niniejsza sekcja zawiera opis ogólnych funkcji regulatora serii ECL Comfort 210/310. Przedstawione ekrany mają charakter poglądowy i nie są powiązane z aplikacją. Mogą różnić się od ekranów w aplikacji użytkownika. Obieg ogrzewania Ekran przeglądu obiegu ogrzewania umożliwia szybki przegląd rzeczywistych i wymaganych temperatur oraz aktualnego stanu komponentów układu. Przykład ekranu: 49 C Temperatura zasilania (31) Wymagana temperatura zasilania 24 C Temperatura powrotu (50) Ograniczenie temperatury powrotu Obieg CWU Ekran przeglądu obiegu CWU umożliwia szybki przegląd rzeczywistych i wymaganych temperatur oraz aktualnego stanu komponentów układu. Przykład ekranu: 50 C Temperatura zasilania (50) Wymagana temperatura zasilania - - Temperatura powrotu: czujnik niepodłączony (30) Ograniczenie temperatury powrotu Przegląd wejść Inną opcją umożliwiającą szybki przegląd zmierzonych temperatur jest opcja Przegląd wejść dostępna na ekranie ogólnych ustawień regulatora (sposób przejścia do ogólnych ustawień regulatora jest opisany w rozdziale Ogólne ustawienia regulatora wprowadzenie ). Przegląd ten (patrz przykładowy ekran) umożliwia jedynie odczytanie zmierzonych temperatur rzeczywistych. Danfoss District Energy VI.GU.F1.49 DEN-SMT/DK 59

60 3.5 Przegląd wpływów Niniejsza sekcja zawiera opis ogólnych funkcji regulatora serii ECL Comfort 210/310. Przedstawione ekrany mają charakter poglądowy i nie są powiązane z aplikacją. Mogą różnić się od ekranów w aplikacji użytkownika. W menu można znaleźć informacje dotyczące wpływu różnych czynników na wymaganą temperaturę zasilania. Parametry znajdujące się na liście różnią się w zależności od aplikacji. Może to być przydatne w czasie prac serwisowych do wyjaśnienia m.in. nieoczekiwanych stanów lub temperatur. Jeśli jeden lub kilka parametrów wpływa na (koryguje) wymaganą temperaturę zasilania, sygnalizuje to niewielka linia ze strzałką skierowaną w dół, w górę lub podwójną strzałką: Strzałka skierowana w dół: Dany parametr obniża wymaganą temperaturę zasilania. Strzałka skierowana w górę: Dany parametr zwiększa wymaganą temperaturę zasilania. Podwójna strzałka: Dany parametr jest zadany przez zdalne sterowanie (np. Święto ). Prosta linia: Brak aktywnego wpływu. W przykładzie strzałka w symbolu dla parametru Ogranicznik Tpom. jest skierowana w dół. Oznacza to, że rzeczywista temperatura pomieszczenia jest wyższa niż wymagana temperatura pomieszczenia, co skutkuje obniżeniem wymaganej temperatury zasilania. 60 DEN-SMT/DK VI.GU.F1.49 Danfoss District Energy
