1 Czujniki PSD i dalmierze triangulacyjne Bogdan Kreczmer bogdan.kreczmer@pwr.wroc.pl Katedra Cybernetyki i Robotyki Wydziału Elektroniki Politechniki Wrocławskiej Kurs: Copyright c 2016 Bogdan Kreczmer Niniejszy dokument zawiera materiały do wykładu dotyczącego programowania obiektowego. Jest on udostępniony pod warunkiem wykorzystania wyłącznie do własnych prywatnych potrzeb i może on być kopiowany wyłącznie w całości, razem z niniejszą stroną tytułową. Czujniki PSD i dalmierze triangulacyjne

2 Niniejsza prezentacja została wykonana przy użyciu systemu składu PDFL A TEX oraz stylu beamer, którego autorem jest Till Tantau. Strona domowa projektu Beamer: Czujniki PSD i dalmierze triangulacyjne

3 Spis treści 1 Podstawy działania Najważniejsze cechy Czujniki 1D Czujniki 2D 2 Czujniki 1D Czujniki 2D 3

4 Skąd ta nazwa Najważniejsze cechy Czujniki 1D Czujniki 2D PSD Position Sensitive Device

5 Skąd ta nazwa Najważniejsze cechy Czujniki 1D Czujniki 2D PSD Position Sensitive Device Position Sensitive Detector

6 Skąd ta nazwa Najważniejsze cechy Czujniki 1D Czujniki 2D PSD Position Sensitive Device Position Sensitive Detector 1957 J. T. Wallmark użył pierwszy raz tego skrótu w swojej publikacji dotyczącej badań nad efektem fotoelektrycznym.

7 Typy czujników Najważniejsze cechy Czujniki 1D Czujniki 2D Czujniki izotropowe Czujniki dyskretne

8 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D Jako podstawę konstrukcji czujnika wykorzystuje się złącze PIN (ang. P, Intrinsic, N). Środkowa warstwa I nie jest domieszkowana. Tego typu złącze tworzy diodę o małej pojemności złącza.

9 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D Mała pojemność złącza sprawia, że znajduje ono zastosowanie w układach pracujących w zakresie wysokich częstotliwości. Innym zastosowaniem są szybkie przełączniki lub fotodetektory.

10 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D Charakterystyka złącza: Dla małych częstotliwości zachowuje się jako zwykła dioda. Dla wyższych częstotliwości pracuje jak rezystor.

11 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D

12 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D I 1 = 1 2 (1 2 L x)i 0 I 2 = 1 2 (1 + 2 L x)i 0

13 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D I 1 = 1 2 (1 2 L x)i 0 I 2 = 1 2 (1 + 2 L x)i 0 I 1 = L 2 x I 2 L + 2 x

14 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D I 1 = 1 2 (1 2 L x)i 0 I 2 = 1 2 (1 + 2 L x)i 0 I 1 = L 2 x I 2 L + 2 x x = L 2 I 2 I 1 I 2 + I 1

15 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D I 1 = 1 2 (1 2 L x)i 0 I 2 = 1 2 (1 + 2 L x)i 0 I 1 = L 2 x I 2 L + 2 x x = L 2 I I 0

16 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D I 1 = 1 2 (1 2 L x)i 0 I 2 = 1 2 (1 + 2 L x)i 0 I 1 = L 2 x I 2 L + 2 x x = η I

17 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D

18 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D x = L x 2 (I nw + I sw ) (I ne + I se ) I nw + I ne + I sw + I se

19 Zasada działania Najważniejsze cechy Czujniki 1D Czujniki 2D x = L x 2 y = L y 2 (I nw + I sw ) (I ne + I se ) I nw + I ne + I sw + I se (I nw + I ne ) (I sw + I se ) I nw + I ne + I sw + I se

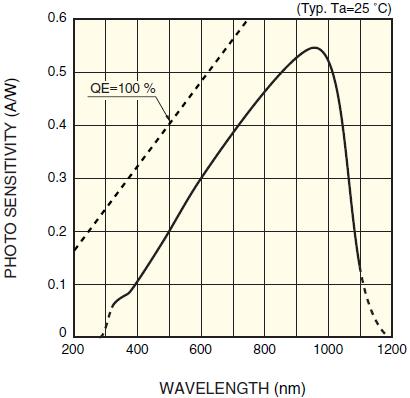

20 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S8673 Zakres czułości: 320nm 1100nm

21 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S8673 Zakres czułości: 320nm 1100nm

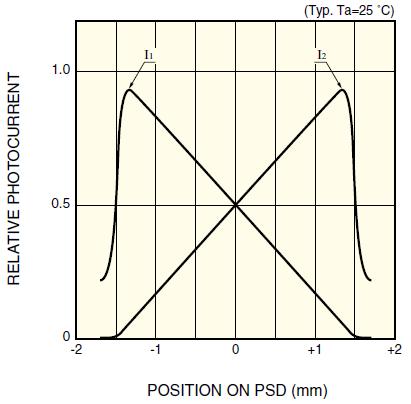

22 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S8673 Zakres czułości: 320nm 1100nm

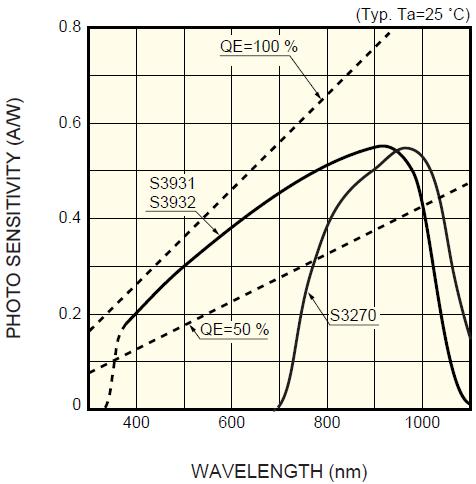

23 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S3270 Zakres czułości: 700nm 1100nm

24 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S3270 Zakres czułości: 700nm 1100nm

25 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S3270 Zakres czułości: 700nm 1100nm

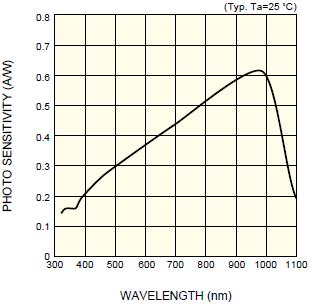

26 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S , S Zakres czułości: 400nm 1100nm

27 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S , S Zakres czułości: 400nm 1100nm

28 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S , S Zakres czułości: 400nm 1100nm

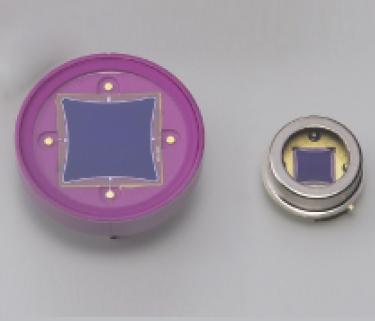

29 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S1880, S2044 Zakres czułości: 320nm 1060nm

30 Czujniki 1D Czujniki 2D Czujnik firmy Hamamatsu S1880, S2044 Zakres czułości: 320nm 1060nm

31 Jak jest wykonywany pomiar

32 Jak jest wykonywany pomiar x f = b+ x d

33 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x

34 Jak jest wykonywany pomiar x f Ponieważ = b+ x d d = f (b+ x) x b x

35 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x

36 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I

37 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I

38 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I Przyjmijmy, że prąd mierzymy pośrednio poprzez spadek napięcia na pewnej rezystancji R x.

39 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I A więc I = U R x

40 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I A więc I = U R x d fbr x ηu

41 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I A więc I = U R x d fbr x ηu Wprowadźmy oznaczenie stałej ζ = fbrx η.

42 Jak jest wykonywany pomiar x f = b+ x d d = f (b+ x) x Ponieważ b x d fb x Wiem, że x = η I d fb η I A więc I = U R x d ζ U Wprowadźmy oznaczenie stałej ζ = fbrx η.

43 Charakterystyka czujnika d = ζ U

44 Charakterystyka czujnika d = ζ U Charakterystykę czujnika najczęściej przedstawia się w formie: U = ζ d

45 Charakterystyka czujnika d = ζ U Charakterystykę czujnika najczęściej przedstawia się w formie: U = ζ d Rzeczywista charakterystyka

46 Charakterystyka czujnika d = ζ U Charakterystykę czujnika najczęściej przedstawia się w formie: U = ζ d Rzeczywista charakterystyka Załamanie charakterystyki z lewej strony jest spowodowane tym, że zbliżając się do obiektu obraz plamki wychodzi poza obręb czujnika PSD.

47 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia?

48 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d = dd(u) U du

49 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du

50 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du d = d ζ U U du

51 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du d = d ζ U U = ζ du U 2 U

52 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du d = d ζ U U = ζ du U 2 U = 1 ζ 2 ζ U 2 U

53 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du d = d ζ U U = ζ du U 2 U = 1 ζ 2 ζ U 2 U = d 2 ζ U

54 Błąd pomiaru odległości Jaka jest zależność błędu pomiaru odległości od błędu pomiaru napięcia? Do aproksymacji wartości błędu można wykorzystać metodę różniczki zupełnej. d(u) = ζ U d = dd(u) U du d = d ζ U U = ζ du U 2 U = 1 ζ 2 ζ U 2 U = d 2 ζ U d d 2

55 Zależność błędu pomiaru odległości Dla stałego błędu pomiaru napięcia błąd pomiaru odległości jest proporcjonalny do kwadratu tejże odległości. d d 2

56 Interpretacja graficzna

57 Zmniejszanie błędu Co zrobić, aby zminiejszyć błąd pomiaru odległości przy tej samej wartości błędu pomiaru napięcia?

58 Zmniejszanie błędu d = d 2 ζ U

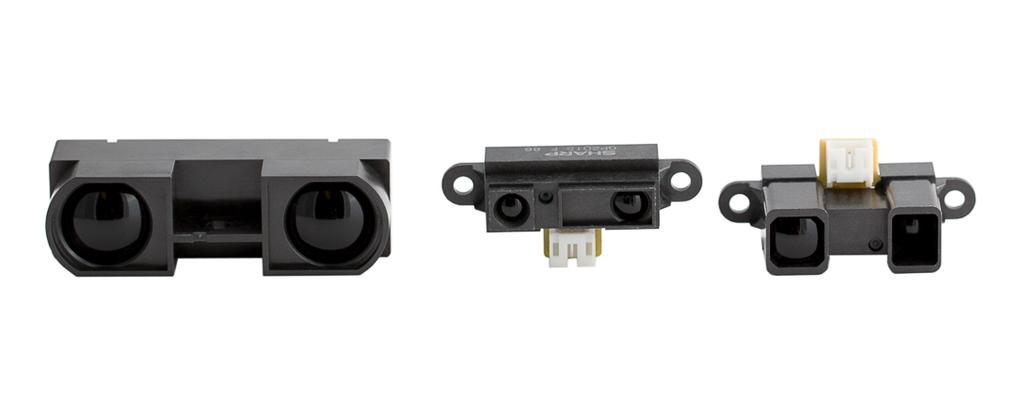

59 Zmniejszanie błędu ζ = fbrx η d = d 2 ζ U

60 Zmniejszanie błędu ζ = fbrx η d = d 2 ζ U d 2 b d d 2 b

61 Czujniki PSD

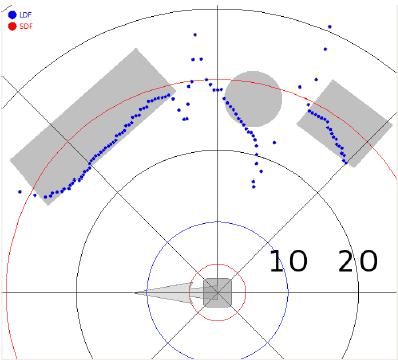

62 Przykładowe wyniki pomiarów GP2D12 Zasięg pomiaru cm G. Soroko. Stanowisko laboratoryjne dalmierza optycznego. Praca dyplomowa magisterska, Politechnika Wrocławska, Październik 2007.

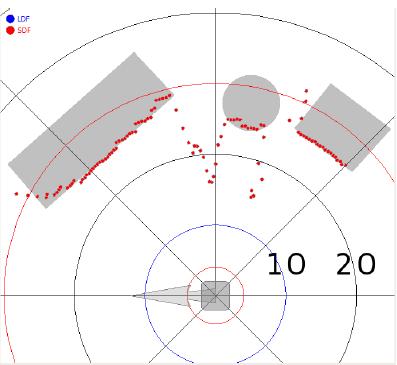

63 Przykładowe wyniki pomiarów GP2D120 Zasięg pomiaru 4 30 cm G. Soroko. Stanowisko laboratoryjne dalmierza optycznego. Praca dyplomowa magisterska, Politechnika Wrocławska, Październik 2007.

64 Koniec prezentacji Dziękuję za uwagę Czujniki PSD i dalmierze triangulacyjne
