1 GALISA BATERIA WANNOWA WOLNOSTOJĄCA FREE STANDING BATH MIXER Instrukcja montażu Installation instructions ARAX.5055CR 11

2 2

3

4 Wymontuj i usuń Disassemble and take out Ustal pozycję baterii Fix the position of the tap 4

5 Ustal pozycję śrub Fix the screw position Podłącz doprowadzenia wody Connect water pipes 5

6 Po określeniu głębokości puszki podposadzkowej umieść kołki Fasten the bolts after adjusted the level Wypoziomuj mosiężny element w puszce przy użyciu małej poziomicy Please adjust the level of the brass spare part by using the small leveller before and after fastened the bolts of the plastic box 6

7 Zainstaluj element służący do testowania szczelności Install water test spare parts Otwórz doprowadzenia wody (przy ciśnieniu 0,8 MPa ) i testuj przez ok. 30 minut by być pewnym, że bateria nie cieknie Turn the water under pressure 0,8 Mpa keep for 30 min to be sure no water leak 7

8 Uwaga! Wyłącz baterię z dopływu wody (przy pomocy zaworów odcinających) i usuń element testujący przeciekanie Turn off the water, take off the testing spare parts Umieść rurę służącą do przeczyszczenia instalacji lnstall pipe cleaning spare part 8

9 Otwórz dopływ wody i przepłucz rury przez kilka minut aż do uzyskania czystej wody z instalacji doprowadzającej Turn on the valve to let water flush to clean water pipes Uwaga! Wyłącz baterię z dopływu wody (przy pomocy zaworów odcinających) i usuń element. Turn off the valve, take off the valve, take out the pipe cleaning spare parts 9

10 Załóż pokrywę Put on the cover Połóż posadzkę dookoła puszki i dopasuj płytki, użyj silikonu do uzupełnienia szczelin pomiędzy płytkami a puszką Paving tiles, use silicon to close the gaps 10

11 Gdy całość będzie stabilna, poczekaj aż wyschnie i obetnij element ponad powierzchnią płytek. Zdejmij pokrywę After everything dried, cut off the upper ground parts, take off the cover. 11

12 Odkręć nakrętkę mocującą kluczem S1,5 mm, zdjemij nakrękę z korpusu Unfasten the fixing nut by wrench S1.5mm, take off the nut from the body 1 Nasuń delikatnie rozetę aby nie porysować powierzchni korpusu baterii Put on the rosette be careful to, avoid scratches Nakręć z powrotem nakrętkę mocującą, przymocuj 2 śruby mocujące na nakrętce Thread the fixing nut back on the body tightly, fasten the 2 set screws again on the fixing nut

13 Włoż baterię do zamontowanego boxu Insert the tap to the rough-in box Dostosuj odpowiednią lokalizacje bateri i wylewki, następnie dokręć 4 śrubami Adjust the tap to correct direction, fasten the tap by 4 screws. Delikatnie dociśnij rozetę do podłogi, tak aby nie porysować powierzchni baterii Gently push the rosette down to Zamontuj słuchawkę prysznicową i wąż prysznicowy Install the hand shower sets 13

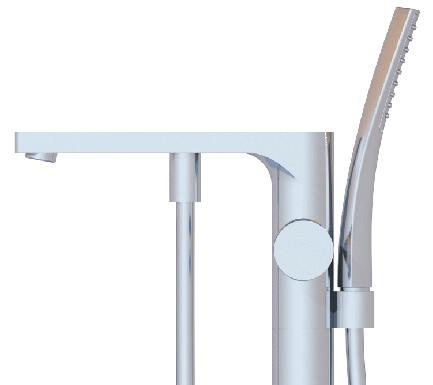

14 Obsługa wylewki wannowej Spout manual Zamknięte Zimna Ciepła Najcieplejsza Off Cold Warm Warmest Obługa słuchawki prysznicowej Shower manual Zamknięte Zimna Ciepła Najcieplejsza Off Cold Warm Warmest 14

15 15

16 PL Instrukcja montażu i użytkowania Ważne! Ciśnienie! Ciśnienie pracy baterii wynosi 3 Bar, dodatkowo różnice ciśnień miedzy przyłączami zimnej i ciepłej wody uniemożliwiają poprawną pracę mieszacza wody, dlatego ciśnienie wody musi zostać wyrównane przed podłączeniem baterii. Stosowanie armatury w instalacjach zasilanych przepływowymi podgrzewaczami wody i tzw. bojlerami nie zapewnia prawidłowej pracy baterii. Ostrożnie! Aby uniknąć zadrapań i uszkodzeń powierzchni baterii, w trakcie trwania montażu należy nosić rękawice ochronne. Wskazówki montażowe: Niestosowanie się do wskazówek montażowych może spowodować uszkodzenie towaru i skutkować odrzuceniem reklamacji. Przed przystąpieniem do montażu należy skontrolować produkt pod kątem szkód transportowych. Po montażu mogą one znacznie wpływać na działanie baterii mimo że będą niewidoczne. Instalacja wodna powinna zawierać filtry od zanieczyszczeń mechanicznych. Armatura nie może być montowana w pomieszczeniach, w których temperatura spada poniżej 4⁰C. Przewody i armatura muszą być montowane, płukane i kontrolowane według obowiązujących norm, które odnoszą się do standardowych wartości ciśnienia oraz twardości wody. W sytuacjach odbiegających od normy należy zwiększyć częstotliwość płukania, czyszczenia oraz kontrolowania armatury oraz przewodów. Należy stosować się do wytycznych instalacyjnych obowiązujących w danym kraju. Należy zapoznać się z listą działań zakazanych, które skutkują odrzuceniem potencjalnej reklamacji. Należy stosować załączone do produktu uszczelki (także gdy są one wymienione jako konieczne do użycia a nie zostały dostarczone), a gdy przy teście szczelności nadal występuje przeciekanie należy zastosować dodatkowe uszczelniacze. Montaż powinien być wykonany przez wykwalifikowanego instalatora. Montaż produktów powinien uwzględniać łatwość dostępu serwisowego, bez konieczności demontażu innych urządzeń lub zabudowy. Pielęgnacja: Brak odpowiedniej pielęgnacji może spowodować uszkodzenie towaru i skutkować odrzuceniem reklamacji. 16

17 Należy stosować do wszystkich powierzchni miękką ściereczkę (z mikrofazy) oraz łagodne środki myjące (typu mydło) a następnie obficie spłukać czystą wodą i wysuszyć miękką ściereczką. Osad wapienny należy usuwać środkami do mycia naczyń. Należy zachować ostrożność w trakcie używania baterii, nie uderzać jej innymi przedmiotami. Należy regularnie czyścić regulator ciśnienia (perlator) roztworem octu (ocet 10%: woda w stosunku 1:3, moczyć przez ok. 2-3 godziny), w przypadku występowania gumek anty-kamień należy gumki te pocierać celem wykruszenia osadu. Należy wykonywać okresowe czyszczenie, płukanie oraz kontrolę (min. raz na kwartał), a w przypadku wody odbiegającej parametrami od standardowej (m.in. ciśnienie oraz twardość) należy dostosować częstotliwość do panujących warunków, mając na względzie, że użytkowanie baterii w warunkach niestandardowych zmniejsza jej okres użyteczności, a brak konserwacji i pielęgnacji zmniejsza go drastycznie. Głowice baterii (w tym termostatyczne) wymagają okresowego czyszczenia oraz wymiany, gdyż jako podstawowy element funkcjonalny są narażone na zwiększone zużycie. Czyszczenie oraz wymianę powinni wykonywać wykwalifikowani pracownicy polecamy kontakt z serwisem. Przełącznik funkcji wymaga przeglądów, czyszczenia oraz wymiany, gdyż tak jak głowica baterii narażony jest na szybkie zużycie i zakamienienie. Perlator baterii może zostać odkręcony i co najmniej raz na kwartał przepłukany i namoczony 2-3 godziny w roztworze wodnym octu (ocet 10% :woda; 1:3 ) a następnie spłukany pod bieżącą wodą. Gumki głowicy oraz słuchawki wymagają czyszczenia twarda woda powoduje powstanie na nich naturalnych zabrudzeń i osadów, a to skutkuje osłabieniem strumienia wody. Zwaracamy iwagę, że produkt eksploatowany wg. przeznaczenia i konserwowany w odpowiedni sposób podlega normalnemu zużyciu i jego cześci zużywają się w normalnym cyklu pracy są to np. perlatowy, filtry. Poniżej przedstawiemy informacje, jakie postępowanie z towarem jest niedozwolone z uwagi na możliwość jego zniszczenia i w konsekwencji skutkować może odrzuceniem reklamacji: Działania związane z niepoprawnym montażem niezgodnym z instrukcjami montażu (gdy występują szczegółowe informacje na ten temat), zasadami instalacyjnymi obowiązującymi w danym kraju, niezgodne z dobrymi praktykami montażu i podłączania. Montaż baterii do instalacji, która uprzednio nie została przepłukana (wypuścić z instalacji wodę aż do momentu uzyskania czystej wody wolnej od osadu i zanieczyszczeń), a po instalacji nie została sprawdzona jej szczelność i szczelność zastosowanego montażu. Podłączenie baterii do instalacji wodnej o zbyt niskim lub wysokim ciśnieniu wody (ciśnienie pracy normalnej to 3 Bar) ; gdy występuje różnica ciśnień między wodą ciepłą i zimną; w instalacji stosującej przepływowe ogrzewacze wody oraz bojlery. Podłączenie do instalacji wodnej zasilanej twardą lub zanieczyszczoną wodą, która przekracza krajowe standardy w tym zakresie; brak stosowania filtrów wody w instalacji oraz filtrów siatkowych wody przy podłączeniu każdej baterii. 17

18 Brak okresowej pielęgnacji, przeglądów oraz dbałości o produkt i jego funkcjonowanie poprzez jego odpowiednią konserwację. Brak dbałości o produkt w czasie jego nieużywania (przykładem tego typu jest pozostawienie w nieużytkowanej instalacji wodnej napełnionych wodą przewodów doprowadzających wodę w czasie zbyt niskich temperatur) oraz użytkowania (przykładem tego typu działań jest podłączenie armatury do przewodów zasilających wodą, której ciśnienie nie jest standardowe lub czystość albo twardość wody odbiega od norm). Stosowanie do czyszczenia elementów zewnętrznych ścierających lub agresywnych środków czyszczących zwierających kwasy, rozpuszczalniki, chlor, alkohol itp. Stosowanie produktu niezgodnie z przeznaczeniem oraz niezgodnie z obowiązującymi normami. Dokonana została naprawa przez nieupoważnioną osobę lub zastosowano części obcego pochodzenia. Montaż niekompletnej baterii, pomijanie odpowiednich jej elementów (jak uszczelki, podkładki, filtry lub pozostałe elementy, które stanowią całość baterii). Pomijanie w montażu dodatkowych uszczelnień (w postaci np. taśmy teflonowej). Ingerencja w budowę produktu, próba jego samodzielnej dekompletacji, przeróbek, udoskonaleń wkraczających w budowę produktu przez użytkownika lub inne nieupoważnione osoby. Stosowanie nieodpowiednich narzędzi, które mogą uszkodzić produkt, nadwyrężyć jego konstrukcję lub części składowe, które z uwagi na uszkodzenie będą wrażliwe na stałe oddziaływanie wysokiego ciśnienia, co może skutkować rozszczelnieniem elementów i zalaniem. Przed montażem nie został wykonany przymiar baterii kompletnej i jej poszczególnych części pod kątem umiejscowienia oraz zaplanowania przygotowania wyprowadzeń wody. Jest to szczególnie ważne przy bateriach typu podtynkowego, które wymagają przygotowania odpowiednich wyprowadzeń wody pod powierzchnią ściany. By wykonać przymiar należy dokładnie zmierzyć kompletną baterię, zapewniając możliwość ruchu przełącznika funkcji baterii i zmierzyć jak głęboko możemy zainstalować korpus podtynkowy baterii tak by mocowana na płytki rozeta ozdobna nie blokowała przełącznika. Jednocześnie należy zapewnić dostęp do elementów zużywających się w baterii przełącznika, głowicy i zapobiec zalaniu ich spoiwem, które nie pozwoli potem na bezkolizyjny dostęp do tych części. Przy montażu i wykonaniu doprowadzeń wody nie zapewniono dostępu do części użytkowych oraz ulegających zużyciu jak głowice, przełączniki i wężyki przyłączeniowe. Takie wykonanie montażu z dostępem pozwala na okresową kontrolę (przeciekanie, nieszczelności) i bezkolizyjne wykonanie czynności reklamacyjnych. Niestabilny montaż jest to istotne dla baterii wolnostojących, kolumn prysznicowych oraz paneli prysznicowych. Nieodpowiednie wypoziomowanie oraz umocowanie baterii skutkuje nadwyrężeniem elementów przyłączeniowych, które narażone na wysokie i trwałe ciśnienie mogą zacząć m.in. przeciekać. Zaniechanie w zakresie przeprowadzenia natychmiastowych napraw, które powodują postępujące niszczenie produktu. 18

19 Instructions for installation and use EN lmportant! Pressure! System operating pressure is 3 Bar; additionally, pressure differences between the cold and hot water connections prevent the correct functioning of the water mixer; therefore, water pressure must be leveled prior to connecting the kit. Using valves in water flow systems that use tankless water flow heaters or the so-called boilers does not ensure proper functioning of the kit. Warning! To avoid scratches and damage to kit surfaces, wear protective gloves when assembling/installingthe system. lnstalling instructions: Failure to fol low installation instructions may result in product damage and the rejection of claim. Prior to installation, check the product for transport damage. Damage, even though it will not be visible, can significantly affect system performance after the installation. Water systems should be equipped with filters blocking mechanical impurities. Kits must not be installed in rooms where the temperature falls below 4 C. Pipes and fittings must be installed, flushed and inspected according to the applicable standards in terms of standard pressure and hardness of the water. For atypical situations, increase the frequency of flushing, cleaning and inspecting components and pipes. Follow the installation guidelines for your country. Refer to the list of prohibited activities that result in the rejection of a potentiai claim. Use the product gaskets/washers supplied with the product (also if they are listed as necessary but are not supplied); if leakage occurs during testing, use additional sealants. lnstallation should be performed by a qualified installer. Product installation should take into account the ease of service access without removing other devices or structures. Care and maintenance: Failure to use proper care and maintenance may result in product damage and the rejection of claim. To clean all surfaces, use only a soft cloth (microfiber) and mild detergents (like soap) and then rinse thoroughly with clean water and dry with a soft cloth. Remove lime deposits using a mild dishwasher liquid. 19

20 Use caution when using the shower - avoid hitting it with other objects. Regularly clean the pressure regulator (aerator) with a solution of vinegar (1:3 ratio of 10% vinegar and water; soak for approx. 2-3 hours); for deposit-resistant rubber elements, rub them to remove the sediment. Regularly (at least once a quarter) clean, rinse and check the system, and if your water type differs from the standard parameters (such as pressure and hardness), adjust the frequency to the prevailing conditions, bearing in mind that the use of system under non-standard conditions decreases its useful life and the lack of maintenance and care drastically reduces it. Shower heads (including thermostats) require periodie cleaning and replacement since, as the basie functional element, they are exposed to increased wear and tear. Cleaning and replacement should be performed by qualified staff - we recommend contacting the service center. Function switch (handle) requires maintenance, cleaning and replacement as just like the head, it is exposed to rapid wear and tear and lime deposits. Aerator can be unscrewed and (at least once a quarter) rinsed and soaked for 2-3 hours in an aqueous solution of vinegar (1:3 ratio of 10% vinegar and water) and then rinsed under running water. For thermostatic heads, test the entire range of temperature once a month as fo ll ows: turn on the cold water and run for 1-2 minutes and then hot for 1-2 minutes and return to the standard position of temperature control knob. Head and handset rubber components need to be cleaned - hard water causes deposits of naturai dirt and sediment, resulting in a weak water stream. Please note that when operated as intended and properly maintained, the product is subject to normai wear and tear and its parts wear off during the normal cycle of operation - for example, aerators and fi lt ers. Below you can find information o improper handlinq which is not allowed due to the possibility of product damaqe and the resultinq rejection of claims. Activities related to incorrect assembly- installation that does not follow instructions (if detailed information on this topie is available), fai Iure to fol low locai country rules and practices violating the best practices of installation and connect ion. lnstallation of the system which has not previously been flushed (run water until it is clean, free of sediment and pollutants), and following the assembly has not been checked for leaks. Connecting the product to the water supply with the pressure that is tao low or tao high (normai operating pressure is 3 Bar); when there is a difference in pressure between cold and hot water; connecting the product to tankless water flow heaters and boilers. Connecting the product to the water system supplying hard or contaminated water that exceeds national standards in the ar ea; faiiure to use water filters in the system and water mesh filters when connecting each kit. 20

21 Lack of periodic maintenance, inspection and care of the product and its operation through proper maintenance.lack of proper care for the product when it is not used (e.g., leaving water in the pipes during very low temperatures when the system is not used) or when it is used (e.g., connecting the product to the water supply lines where the pressure is not standard or where water hardness or purity deviates from the standard). Cleaning the exterior with abrasive or aggressive cleaning products containing acids, solvents, chlorine, alcohol, etc. Use of the product inconsistent with its purpose and applicable st andards. Repair done by unauthorised person or using parts of foreign origin. Incomplete installation, failing to use the relevant elements (such as gaskets, washers, filters or other elements that constitute the whole of the system). Skipping additional sealing devices (e.g.,teflon tape). Modifying the structure of the product, dismantling, alterations and improvements interfering with the product structure by the user or other unauthorised persons. Use of inappropriate tools which can damage the product, affect its design or components, which because of the damage will be sensitive to the impact of constant high pressure, which may result in loss of tightness of the components leading to subsequent leakage and flooding. FaiIure to gauge the location of the complete kit and its parts and to plan the preparation of water supply lines. This is particularly important in systems installed flush with the wali, which require the preparation of respective lines of water beneath the surface of the wali. To gauge the location, measure the complete syst em, ensuring the mobility function of the system switch (handle) and measure the depth to which the kit can be installed so that the decorative rosette mounted on the tiles does not błock the switch. At the same t ime, provide access to parts in the kit that are subject to wear and tear- the switch (handle) and the head and prevent their flooding with the sealant that prevents free access to these parts. When performing installation and connecting to the water supply, faiiure to provide access to usable parts that are subject to wear and tear and the connecting hoses. Access to these parts allows periodie maintenance of the system (leakage) and easy execution of complaint-related tasks. Unstable installation - this is essential for free-standing showers, columns and shower panels. lnappropriate leveling and mounting result in overuse of connection elements which may start leaking when exposed to high and persistent pressure. FaiIure to carry out emergency repairs which cause progressive destruction of the product. 21

22 Notatki: 22

23 Notatki: 23

24 Excellent S.A Podłęże 662, Polska Tel.:
