Instrukcja obsługi. binding machine KRIS. instruction manual GDAŃSK ul. Krynicka 1 tel.: (058) fax: (058) ODDZIAŁ:

Transkrypt

1 Instrukcja obsługi instruction manual GDAŃSK ul. Krynicka 1 tel.: (058) fax: (058) ODDZIAŁ: WARSZAWA ul. Janowskiego 9 tel.: (022) fax: (022) bindownica / binding machine KRIS

2 Postępuj według poniższej instrukcji, zachowaj ją na przyszłość. Budowa urządzenia Pojemnik na ścinki Mechanizm bindujący Ogranicznik papieru Mechanizm blokowania otwartego grzbietu Dźwignia bindująca Szczelina wejściowa Obsługa urządzenia Włóż dokumenty w szczelinę dziurkującą. Przyciśnij dźwignię do dziurkowania ku dołowi w celu całkowitego przedziurkowania kartek. Umieść plastikowy grzbiet w mechanizmie bindującym tak, aby otwarcie grzbietu było wystarczające. Zabezpiecz jego otwarcie poprzez użycie mechanizmu blokowania otwartego grzbietu. Umieść przedziurkowane wcześniej kartki w grzbiecie. Zwolnij mechanizm blokujący otwarty grzbiet aby zamknąć grzbiet. Zdejmij dokument z grzebienia. Opróżnij pojemnik na ścinki. Zasady bezpieczeństwa Umieść bindownicę na stabilnym blacie roboczym, w sposób, który uniemożliwi upadek, uszkodzenie urządzenia. Używaj urządzenia zgodnie z jego przeznaczeniem. Nie wkładaj do szczeliny wejściowej innych rzeczy niż 8 kartek papieru 80 g lub jednej okładki plastikowej 0,18 mm.

3 7. 8. Zawsze wypróbuj urządzenie przed rozpoczęciem bindowania dokumentów. Przy dziurkowaniu plastikowej okładki, dziurkuj ją wraz z kartką papieru umieszczoną pod spodem. Regularnie opróżniaj pojemnik na ścinki. Podnoś urządzenie za otwór do przenoszenia, nigdy za dźwignię bindującą. Korzystaj wyłącznie z autoryzowanego serwisu. Polski 3 Dane techniczne Model Kris Format papieru A4 (297 mm) Ilość noży dziurkujących 21 Maksymalna ilość oprawianych kartek 80g 120 Maksymalny rozmiar grzbietu 14 mm Waga netto 2,7 kg Wymiary (mm) 365 x 225 x 120 Zalecenia Dziurkowanie maksymalnych ilości kartek dopuszczalnych dla danego modelu nie jest właściwym sposobem użytkowania bindownic. Eksploatacja każdego urządzenia z maksymalnymi dopuszczalnymi wartościami obciążeń prowadzi do zmniejszenia jego żywotności. Zabrania się wkładać do bindownic większej ilości kartek niż maksymalna. Może to bowiem spowodować zablokowanie urządzenia i prowadzić do dużych przeciążeń układów mechanicznych, znacznie zmniejszających trwałość, a nawet prowadzić do jego uszkodzenia. Należy regularnie opróżniać pojemnik na ścinki. Tabela doboru wielkości grzbietu Średnica grzbietu (mm) Max. ilość kartek papieru 80 gr/m ,

4 Kris binding machine Please read this instruction carefully to get the most out of your Comb Binding for many years of trouble free service. 2 5 Structure Waste Tray Binding Mechanism 1 Paper Stopper Punching Entry Comb Opening Lock Punching and Binding Handle Operating instruction 3 Turn the Punching Switch to the left side or the right side. Insert papers into the Punching Entry. Pull down the Punching and Binding Handle all the way down to punch completely through. Place a plastic comb onto the Binding Mechanism. Pull down the Punching and Binding Handle so far that the comb is opened enough. Press the Comb Opening Lock to secure the opened comb. Insert punched paper sheets into the opened comb. Release the Comb Opening Lock. Pull up the Punching and Binding Handle to close the comb completely. Remove the bound booklet. Remove the Waste Tray from the back side of the machine and clear the scraps. 4 6 General Safeguards Place the machine on a secure, stable work table to prevent it from falling and possibly causing personal injury and damage to the unit. Use the unit only for its intended purpose of binding according to the indicated specifications. Do not place anything in the Punching Entry other than paper up to 8 sheets of 80gsm

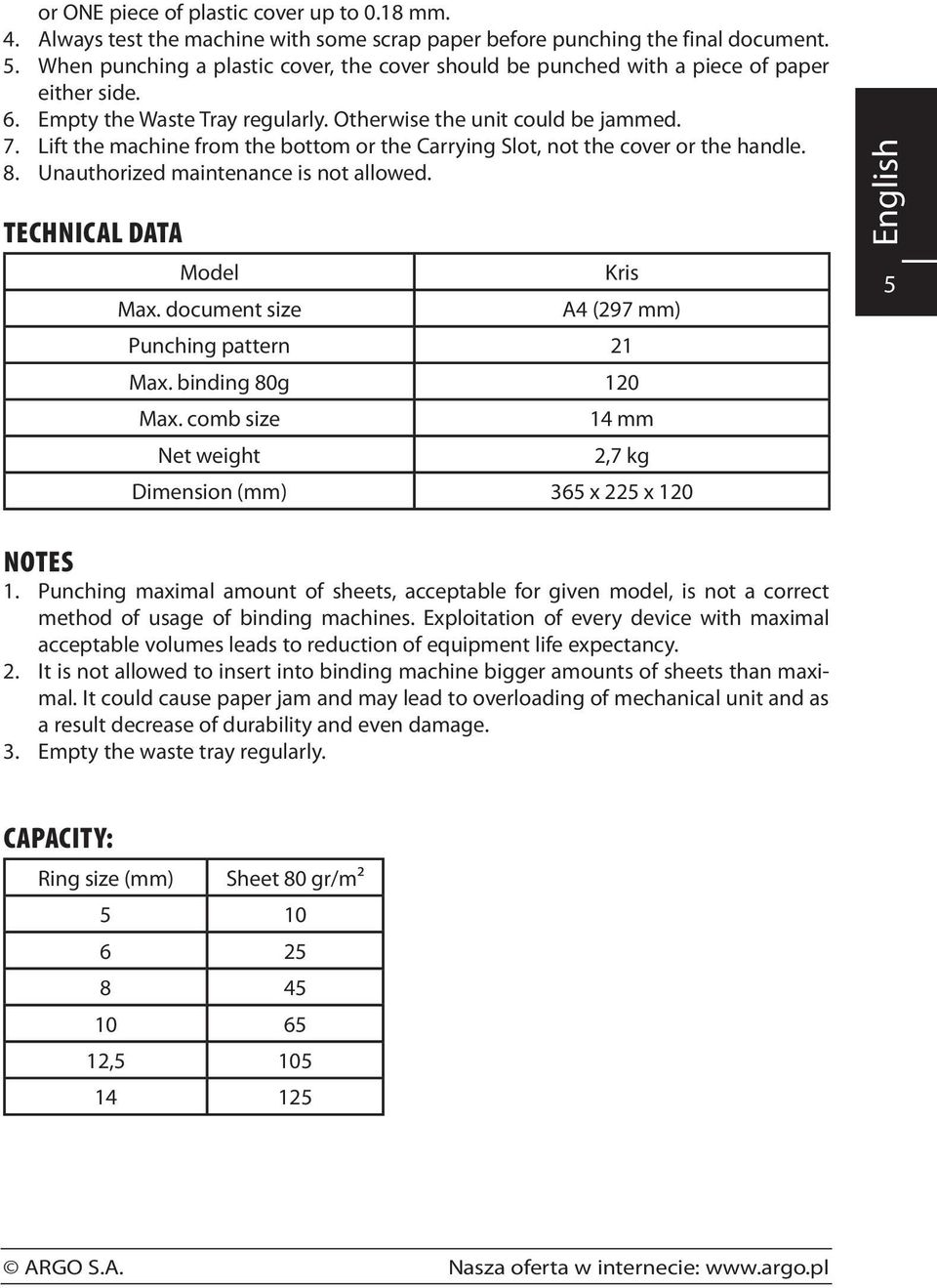

5 7. 8. or ONE piece of plastic cover up to 0.18 mm. Always test the machine with some scrap paper before punching the final document. When punching a plastic cover, the cover should be punched with a piece of paper either side. Empty the Waste Tray regularly. Otherwise the unit could be jammed. Lift the machine from the bottom or the Carrying Slot, not the cover or the handle. Unauthorized maintenance is not allowed. Technical Data Notes Model Kris Max. document size A4 (297 mm) Punching pattern 21 Max. binding 80g 120 Max. comb size 14 mm Net weight 2,7 kg Dimension (mm) 365 x 225 x 120 Punching maximal amount of sheets, acceptable for given model, is not a correct method of usage of binding machines. Exploitation of every device with maximal acceptable volumes leads to reduction of equipment life expectancy. It is not allowed to insert into binding machine bigger amounts of sheets than maximal. It could cause paper jam and may lead to overloading of mechanical unit and as a result decrease of durability and even damage. Empty the waste tray regularly. 5English Capacity: Ring size (mm) Sheet 80 gr/m ,
