1 Inwestor: Projektant: Gmina Zalewo Zalewo, ul. Częstochowska 8 tel. (89) , fax urzad@zalewo.pl Grima Architektura i Krajobraz Sp. z o.o. ul. Ciołka 16 lok Warszawa tel. (0 22) ; Inwestycja/Obiekt: ZAGOSPODAROWANIE PRZYSTANI NAD JEZIOREM EWINGI W ZALEWIE fragmenty dział. ew. 51/5, obręb 0002 Zalewo oraz 233/2 i 233/1, obręb 0001 Zalewo, gmina Zalewo TOM II PROJEKT ARCHITEKTONICZNO-BUDOWLANY ROZDZIAŁ 3: INSTALACJE ELEKTRYCZNE Stadium: PROJEKT BUDOWLANY Opracowanie Imię Nazwisko Nr upr. Podpis Inst.elektryczne Projektant: mgr inż. Radosław KACZMAREK POM/0217/POOE/09 Sprawdzający: mgr inż. Jarosław KUR 78/Gd/2002 Warszawa, luty 2014r.

2 ZAGOSPODAROWANIE PRZYSTANI NAD JEZ. EWINGI, fragmenty dział. ew. 51/5, obręb 0002 Zalewo oraz 233/2 i 233/1, obręb 0001 Zalewo, gmina Zalewo SPIS ZAWARTOŚCI CAŁOŚCI OPRACOWANIA: TOM I: PROJEKT ZAGOSPODAROWANIA TERENU TOM II: PROJEKT ARCHITEKTONICZNO-BUDOWLANY Rozdział 1: BUDOWLE HYDROTECHNICZNE Rozdział 2: DROGI Rozdział 3: INSTALACJE ELEKTRYCZNE Rozdział 4: ZIELEŃ I MAŁA ARCHITEKTURA ZAWARTOŚĆ TOM II Rozdział 3 INSTALACJE ELEKTRYCZNE A. OPIS TECHNICZNY Informacje ogólne Przedmiot inwestycji Podstawa opracowania Cel i zakres opracowania Zalecenia ogólne Opis techniczny Podstawa opracowania Zakres opracowania Opis stanu istniejącego Warunki techniczne Warunki geotechniczne Projektowane oświetlenie Wymagania oświetleniowe Typ konstrukcji Zastosowane oprawy oświetleniowe Zasilanie i zabezpieczanie opraw Sieć oświetleniowa Zasilanie projektowanej sieci Sterowanie oświetleniem Ochrona od porażeń Zestawienie montażowe Obliczenia techniczne Dobór zabezpieczeń Dobór kabli Obliczenia skuteczności zerowania Obliczenia spadków napięć Obliczenia parametrów oświetleniowych Karty katalogowe B. RYSUNKI Projekt instalacji elektrycznych - sytuacja IE Schemat jednokreskowy sieci oświetleniowej IE302 2

3 A. OPIS TECHNICZNY 1. Informacje ogólne 1.1. Przedmiot inwestycji Przedmiotem inwestycji jest zagospodarowanie brzegu poprzez budowę przystani nad jez. Ewingi w postaci nabrzeża z przystanią do cumowania małych jednostek pływających i aleją pieszą nad jeziorem wraz z infrastrukturą i zielenią urządzoną towarzyszącą w Zalewie Podstawa opracowania Głównymi materiałami do opracowania są: Mapa do celów projektowych w skali 1:500 Wytyczne Inwestora Wizja lokalna i materiał fotograficzny własny Inwentaryzacja stanu istniejącego Aktualne przepisy i normy 1.3. Cel i zakres opracowania Celem niniejszego opracowania jest uzyskanie pozwolenia na budowę poprzez wykonanie dokumentacji projektowo-kosztorysowej zawierającej część opisową, a także część rysunkową. Niniejsze opracowanie zawiera projekt instalacji elektrycznych 1.4. Zalecenia ogólne Certyfikaty i atesty. Wszystkie materiały, instalowane maszyny i urządzenia muszą posiadać odpowiednie certyfikaty i atesty dopuszczenia do stosowania na rynku polskim od odpowiednich instytucji zgodnie z obowiązującymi przepisami. Prace budowlane. Wszelkie prace należy prowadzić zgodnie z dokumentacją techniczną i sztuką budowlaną obowiązującymi normami, wymogami technicznymi oraz warunkami technicznymi wykonywania robót. Prace te mogą być wykonywane tylko na obszarze objętym pozwoleniem na budowę, a po zakończeniu teren budowy należy doprowadzić do należytego stanu i porządku. Zmiany w projekcie. Wszelkie zmiany dokonywane w toku wykonywania robót, w stosunku do projektu budowlanego muszą być uzgodnione z autorem projektu budowlanego. Kierownik budowy jest zobowiązany do potwierdzenia wykonania robót zgodnie z projektem lub uzgodnionymi zmianami. 2. Opis techniczny 2.1. Podstawa opracowania Podstawą opracowania są wytyczne Inwestora oraz zgodność dokumentacji z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom V Instalacje elektryczne, normą SEP N SEP E- 004:2004, PN-EN Zakres opracowania W zakresie opracowania jest projekt budowy sieci oświetlenia na działkach ew. nr 51/5, 233/1, 233/2, obręb Zalewo, gmina Zalewo. 3

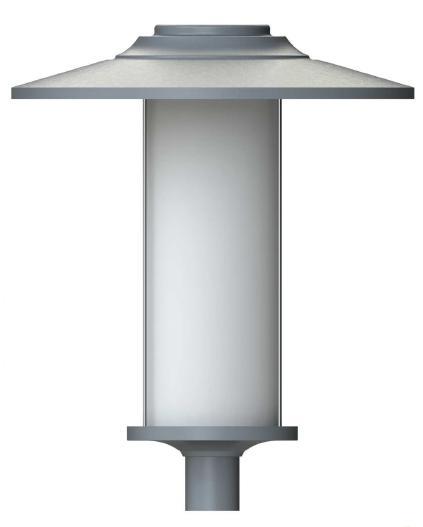

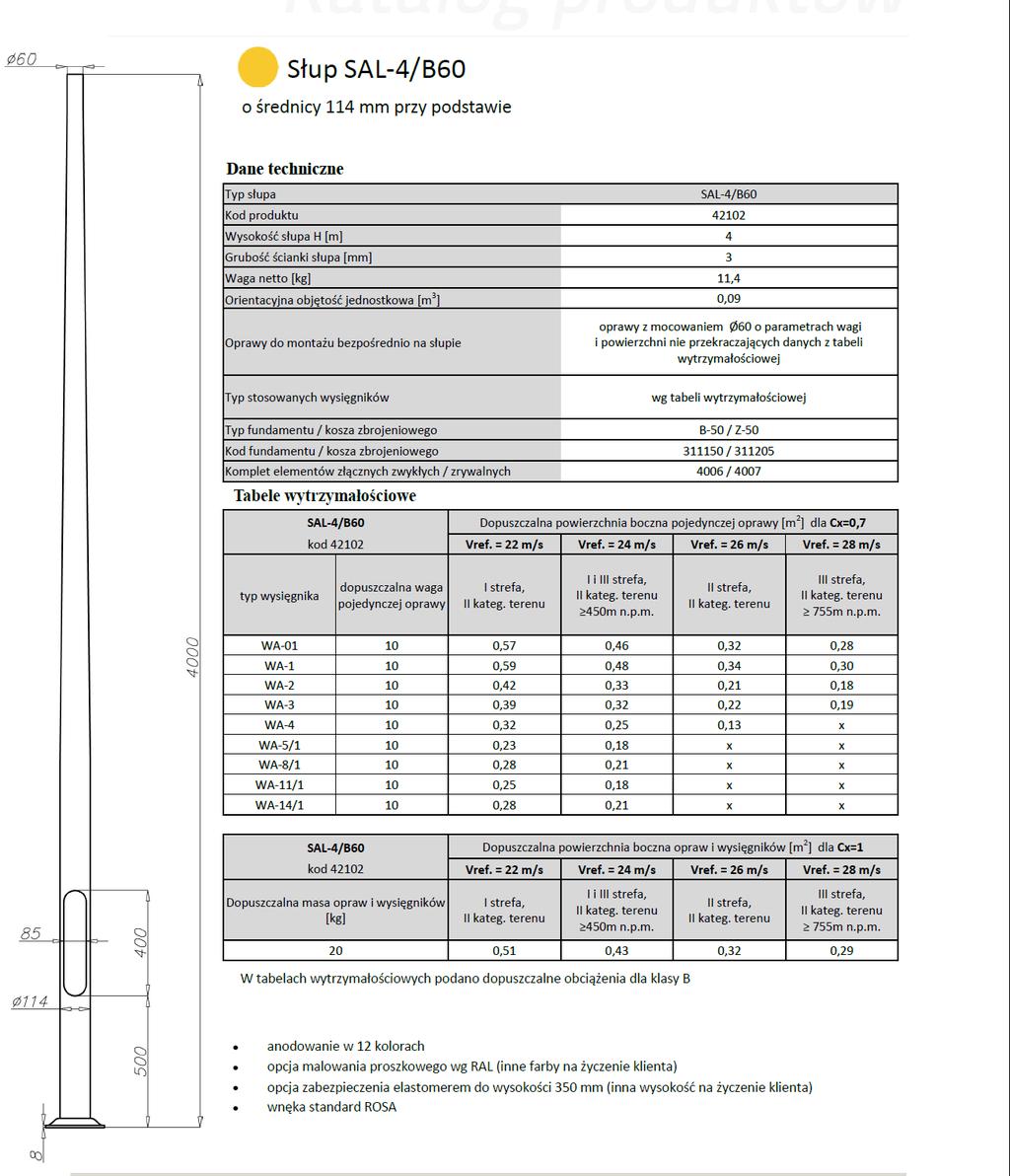

4 2.3. Opis stanu istniejącego W chwili obecnej obszar jest oświetlony niedostatecznie Warunki techniczne Zgodnie z wytycznymi Inwestora projektowane oświetlenie należy zasilić jako odgałęzienie od istniejącej linii kablowej zasilającej budynki Inwestora, poprzez wykonanie mufy kablowej. Oświetlenie zasilane będzie w ramach istniejącej mocy przyłączeniowej. Układ sieci: TN-C Warunki geotechniczne Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (poz. 463) stwierdza się, iż projekt z uwagi na swoja charakterystykę tj. głębokość wykopów oraz posadowienia fundamentów nie przekracza 1m podlega pod pierwszą kategorię geotechniczną. 3. Projektowane oświetlenie 3.1. Wymagania oświetleniowe Projekt wykonano zgodnie z normą PN-EN Szczegółowe obliczenia parametrów fotometrycznych zostały wykonane w programie DIALux. Obliczeń dokonano na podstawie danych źródłowych. Do obliczeń wykorzystano oprawę LED o mocy 45W Typ konstrukcji Oświetlenie należy zrealizować za pomocą opraw oświetleniowych zainstalowanych na słupach typu SAL 4. Od dołu z uwagi na dodatkowe zabezpieczenie słupy należy pokryć elastomerem do wysokości 45cm. Wygląd słupa zbliżony do przedstawionego w karcie katalogowej. Wskazane w projekcie słupy aluminiowe powinny być posadowione na fundamencie prefabrykowanym typu B-50. Fundamenty należy zabezpieczyć masą bitumiczną. Usytuowanie słupów i odległości pokazano na planie sytuacyjnym oraz schemacie jednokreskowym. Konstrukcja słupa została dobrana do II strefy wiatrowej. Obciążenie wiatrem liczone wg PN-77B Wszystkie słupy oświetleniowe muszą być znakowane znakiem CE na zgodność z PN-EN 40:5 potwierdzone certyfikatem WE. Dopuszcza się zmianę zaproponowanych materiałów, ale nowe materiały oraz konstrukcje muszą spełniać przytoczone w projekcie normy, nie być gorsze jakościowo od przytoczonych i uzyskać akceptację projektanta i inwestora Zastosowane oprawy oświetleniowe Do oświetlenia nabrzeża, zgodnie ze wskazaniem inwestora, projektuje się oprawy LED 45W o parametrach podanych poniżej lub równoważne: Stopień ochrony oprawy IP65 dla komory źródła światła i komory osprzętu elektrycznego. Klosz przezroczysty wykonany z poliwęglanu, odpornego na czynniki atmosferyczne i promieniowanie UV. Kolor dowolny wg palety RAL. Oprawa wykonana w I klasie ochronności przeciwporażeniowej, napięcie zasilania 230V, 50Hz. Moc oprawy 50W, źródło LED. 4

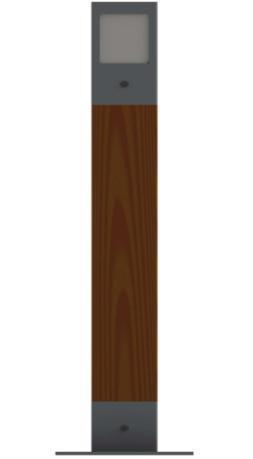

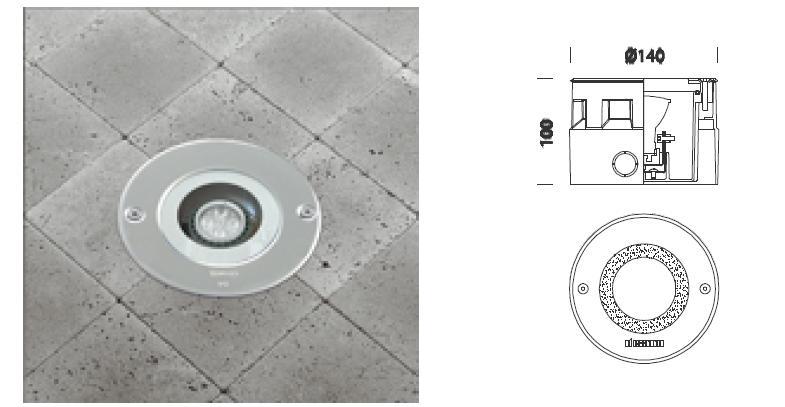

5 Do oświetlenia drzew, zgodnie ze wskazaniem inwestora, projektuje się oprawy LED 14W o parametrach podanych poniżej lub równoważne: Stopień ochrony oprawy IP67 dla komory źródła światła i komory osprzętu elektrycznego. Klosz przezroczysty wykonany ze szkła, odpornego na czynniki atmosferyczne i promieniowanie UV, oraz na uderzenia IK 10. Oprawa wykonana w II klasie ochronności przeciwporażeniowej, napięcie zasilania 230V, 50Hz. Moc oprawy 14W, źródło LED. Do iluminacji chodnika, zgodnie ze wskazaniem inwestora, projektuje się słupki z oprawami 23W o parametrach podanych poniżej lub równoważne: Stopień ochrony oprawy IP65 dla komory źródła światła i komory osprzętu elektrycznego. Klosz przezroczysty wykonany z poliwęglanu, odpornego na czynniki atmosferyczne i promieniowanie UV. Materiał obudowy: stal lub drewno sosnowe. Oprawa wykonana w I klasie ochronności przeciwporażeniowej, napięcie zasilania 230V, 50Hz. Moc oprawy 23W, źródło światła: świetlówka energooszczędna. Dopuszcza się zmianę zaproponowanych materiałów na równoważne, ale nowe materiały oraz konstrukcje muszą spełniać przytoczone w projekcie normy, nie być gorsze jakościowo od przytoczonych i uzyskać akceptację projektanta i inwestora Zasilanie i zabezpieczanie opraw Zasilanie opraw wykonać przewodem YDY 2x1,5 mm2; 450/750V. Oprawy zabezpieczyć wkładkami szybkimi DO1-2A Sieć oświetleniowa Projektuje się kablową linię oświetlenia typu YAKXS 4x25mm 2. Zasilanie opraw montowanych w ziemi, oraz opraw do iluminacji chodnika należy wykonać linią kablową typu YKY 2x2,5mm 2. Projektowane słupy należy wyposażyć w tabliczki bezpiecznikowe jednorzędowe TB-1. 5

6 W miejscu podziału lub rozgałęzienia sieci należy montować tabliczki bezpiecznikowe TB-2. W istniejącym złączy kablowo-pomiarowym projektowany kabel YAKXS 4x35mm 2 przyłączyć za pomocą zacisków typu V-klema. Wskazane w projekcie słupy uziemić. Wartość uziomu uziemienia roboczego mniejsza niż 10Ω. Uziemienia robocze należy podłączyć do zacisku PEN na tabliczce bezpiecznikowej. Ochronę przeciwporażeniową ( Zerowanie ) wykonać przewodem LgY16mm2 ; 450/750V w kolorze żółtozielonym. Na przewodzie neutralnym zostawić zapas kabla. Na kablach odchodzących z danego słupa należy zastosować oznaczniki kier. nr słupa. We Wszelkie połączenia gwintowe na tabliczce bezpiecznikowej oraz we wnęce słupa powinny zostać zabezpieczone przed korozją wazelina techniczną. Projektowane kable układać linią falistą w rowie kablowym na głębokości 0,7m na 10 cm podsypce z piasku i zasypać 10 cm warstwą piasku oraz 15cm warstwą ziemi rodzimej. Następnie ułożyć folię o trwałym korze niebieskim i resztę zasypać pozostałą z wykopu ziemią. Na kabel założyć opaski informacyjne, treść których należy uzgodnić z inwestorem, np. UG, Oświetlenie YAKXS 4x25, 2014 W miejscach przejścia kabla przez drogi, pod wjazdami, a także na skrzyżowaniach z instalacjami podziemnymi oraz na odcinku zaznaczonym na planie zagospodarowania terenu kabel układać w przepustach kablowych AROT SRS fi 110, wejście i wyjście z przepustu piankować). Na etapie wykonawstwa, przy zbliżeniach z istniejącą infrastrukturą prace należy wykonywać ręcznie z zachowaniem szczególnej ostrożności. Dodatkowo należy ułożyć rurę osłonową SRS fi 110 na odcinku od złącza kablowego do końca przejścia linii pod chodnikiem, ze względu na rozwój infrastruktury elektrycznej w przyszłości. Przed zasypaniem kabli wykonać dokumentację powykonawczą z podaniem domiarów do stałych punktów w terenie, dokonać odbioru etapowego układania sieci kablowej przy udziale przedstawicieli UG, oraz dokonać inwentaryzacji geodezyjnej przez uprawnionego geodetę i pomiarów oporności izolacji kabli. W przypadku napotkania podczas prac wykonawczych na istniejące instalacje podziemne należy ściśle trzymać się uzgodnień branżowych. Całość robót oraz etapowe odbiory kabli wykonać pod nadzorem Inwestora lub osoby przez niego wyznaczonej oraz zgodnie z niniejszym projektem oraz z obowiązującymi przepisami i normami. Po zakończeniu prac teren przywrócić do stanu pierwotnego. Napotkane, podczas wykonywania robót, urządzenia podziemne traktować jako czynne i zachować szczególną ostrożność przy zbliżeniach i skrzyżowaniach. Należy zachować min. 0,5m odstępu od istniejących sieci poziemnych. W miejscach skrzyżowań zastosować rury ochronne. Na etapie wykonawstwa w miejscach kolizji z istniejącymi gestorami zachować szczególną ostrożność - prace ziemne wykonywać ręcznie i STOSOWAĆ SIĘ ZGODNIE Z UZGODNIENIEM GESTORA. Ewentualne zmiany zaistniałe w trakcie realizacji projektu należy uzgodnić z inwestorem. Po zakończeniu robót do odbioru przygotować dokumentację powykonawczą i niezbędne protokóły pomiarów Zasilanie projektowanej sieci Zgodnie z wytycznymi Inwestora projektowane oświetlenie należy zasilić jako odgałęzienie od istniejącej linii kablowej zasilającej budynki Inwestora, poprzez wykonanie mufy kablowej. Oświetlenie zasilane będzie w ramach istniejącej mocy przyłączeniowej. Układ sieci: TN-C. Zgodnie z załączonymi rysunkami Sterowanie oświetleniem Zegar astronomiczny umieszczony w szafce oświetleniowej Ochrona od porażeń Zgodnie z warunkami technicznymi zasilania jako dodatkowy system ochrony od porażeń elektrycznych należy zastosować ZGODNY Z UKŁADEM SIECI TN-C - przyjęto - Samoczynne wyłączenie 6

7 zasilania. Skuteczność ochrony projektowanej linii kablowej sprawdzono w obliczeniach. Warunki skuteczności ochrony są spełnione. Po wykonaniu uziomów dokonać pomiaru uziemienia Zestawienie montażowe Szczegółowy zakres nowo dobudowywanych urządzeń wykazano w przedmiarze robót. Elementy podstawowe - Inwestor Kabel YAKXS 4 x m Kabel YAKXS 4 x 35-5 m Kabel YKY 2 x 2,5-165 m Przewód YDY 2 x 1,5-50 m Oprawa LED 50W wg opisu - 8 szt. Oprawa LED 14W wg opisu(oświetlenie drzew) - 6 szt. Oprawa (słupek) 23W wg opisu - 5 szt. Słup aluminiowy wg opisu 5m anodowany - 8 szt. Fundament B-50-8 szt. Tabliczki bezpiecznikowe - 8 szt. Rury osłonowe SRS fi 110 mm - 94 m Przewiert sterowany fi 110 mm - 59 m Uziemienia prętowe - 4 kpl. Szafa oświetleniowa SO - 1 kpl. 4. Obliczenia techniczne 4.1. Dobór zabezpieczeń Wielkość zabezpieczeń sprawdzono na podstawie zależności: nr obwodu ilość opraw [szt.] moc [W] P [W] k cosφ U [V] I rob [A] I roz. [A] I n [A] ,6 0, ,1 1, ,6 0, ,6 1, ,6 0, ,5 0, ,6 0, ,1 1,7 4 wszystkie obwody ,6 0, ,3 5,2 10 Jako zabezpieczenie obwodów projektuje się wkładki bezpiecznikowe DO1 4A Dobór kabli Obciążalność prądową długotrwałą sprawdzono na podstawie zależności: 7

8 4.3. Obliczenia skuteczności zerowania Obliczeń dokonano na podstawie niżej podanych wzorów : Przekrój nr obwodu I rob [A] I n [A] kabla [mm 2 ] I dd [A] I a [A], t 5s 1,45xI dd 1 3,5 4 YAKXS 4 x ,8 2 1,7 4 YAKXS 4 x ,8 wszystkie obwody 5,2 10 YAKXS 4 x ,65 Ia max - wartość samoczynnego wyłączania dla bezpieczników DO gg (dla t<5s) Wartość reaktancji i rezystancji transformatora 250 kva: Rtr = 0,0092 Ω Xtr = 0,03 Ω Wartość reaktancji i rezystancji kabla ułożonego w ziemi: Przekrój kabla [mm 2 ] R L [Ω/km] X L [Ω/km] YAKXS 4 x 35 1,142 0,08 YAKXS 4 x 25 1,142 0,08 YKY 2 x 2,5 7,41 0,08 nr obwodu Przekrój kabla Długość [km] Z k1 [Ω] Z kdop [Ω] Warunek 1 YAKXS 4 x 25 0,23 0,55 12,50 Spełniony 2 YAKXS 4 x 25 0,098 0,19 12,50 Spełniony wszystkie obwody YAKXS 4 x 35 0,005 0,12 5,75 Spełniony 4.4. Obliczenia spadków napięć Z uwagi na fakt, iż SCu 70mm 2 obliczeń dokonano za pomocą wzoru uproszczonego i tak dla obwodu 3-fazowego. nr obwodu Przekrój kabla Długość [m] Moc [W] ΔU % Warunek 1 YAKXS 4 x ,39 Spełniony 2 YAKXS 4 x ,08 Spełniony wszystkie obwody YAKXS 4 x ,01 Spełniony warunek spełniony tj. ΔU % <ΔU %dop (4%) 4.5. Obliczenia parametrów oświetleniowych Przedstawione obliczenia parametrów oświetleniowych potwierdzają prawidłowy oświetleniowych i wyniki te są zgodne z założeniami normy PN-EN dobór opraw 8

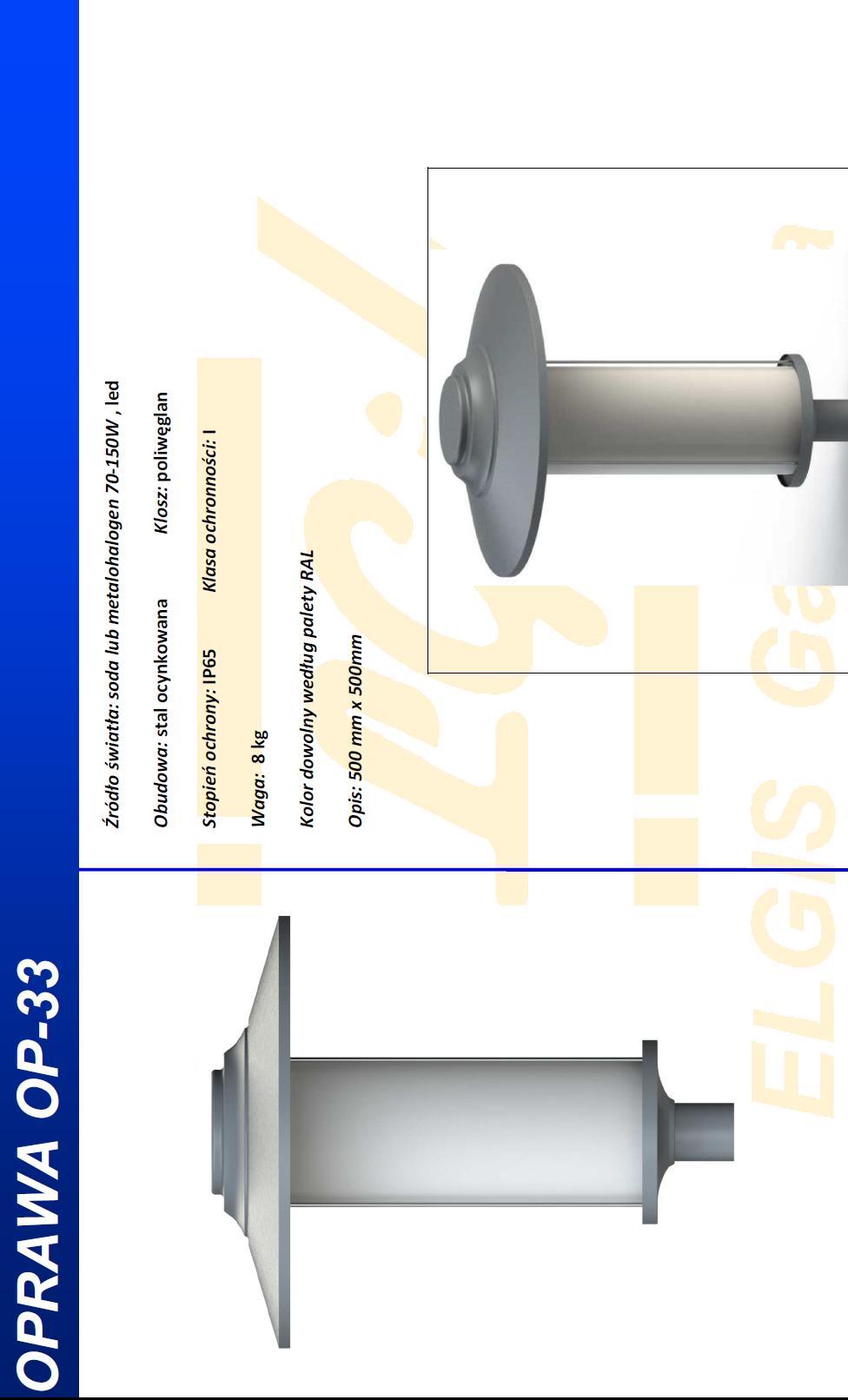

9 9
