OPIS PRZEDMIOTU ZAMÓWIENIA. Parametry wymagane

Transkrypt

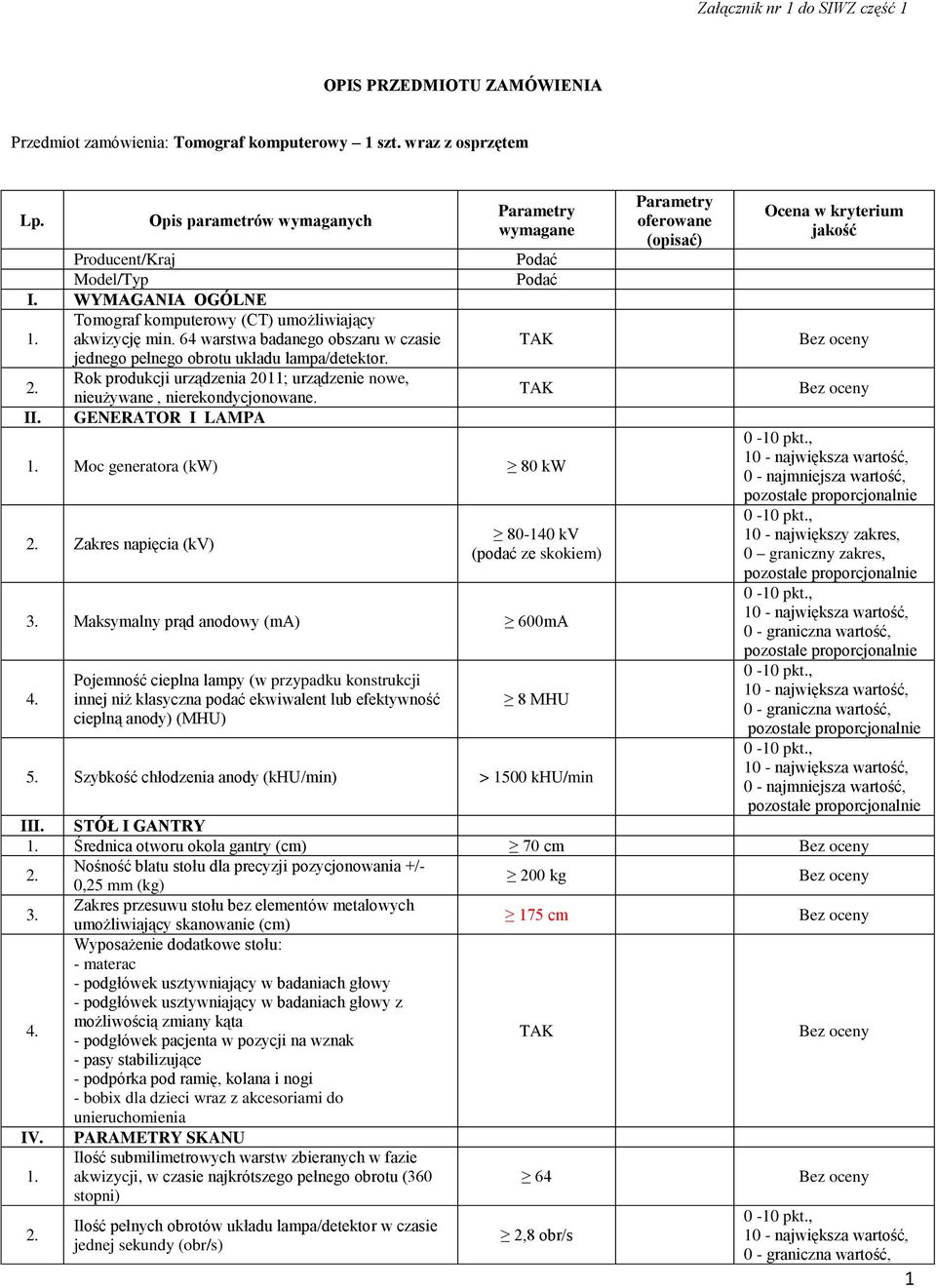

1 Załącznik nr 1 do SIWZ część 1 OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiot zamówienia: Tomograf komputerowy 1 szt. wraz z osprzętem Lp. Opis parametrów wymaganych Producent/Kraj Model/Typ I. WYMAGANIA OGÓLNE Tomograf komputerowy (CT) umożliwiający akwizycję min. 64 warstwa badanego obszaru w czasie jednego pełnego obrotu układu lampa/detektor. Rok produkcji urządzenia 2011; urządzenie nowe, nieużywane, nierekondycjonowane. II. GENERATOR I LAMPA Parametry wymagane Podać Podać Moc generatora (kw) 80 kw Zakres napięcia (kv) kv (podać ze skokiem) Maksymalny prąd anodowy (ma) 600mA Pojemność cieplna lampy (w przypadku konstrukcji innej niż klasyczna podać ekwiwalent lub efektywność cieplną anody) (MHU) 8 MHU 5. Szybkość chłodzenia anody (khu/min) > 1500 khu/min Parametry oferowane (opisać) Ocena w kryterium jakość 10 - największy zakres, 0 graniczny zakres, III. STÓŁ I GANTRY Średnica otworu okola gantry (cm) 70 cm Nośność blatu stołu dla precyzji pozycjonowania +/- 0,25 mm (kg) 200 kg Zakres przesuwu stołu bez elementów metalowych umożliwiający skanowanie (cm) 175 cm Wyposażenie dodatkowe stołu: - materac - podgłówek usztywniający w badaniach głowy - podgłówek usztywniający w badaniach głowy z możliwością zmiany kąta - podgłówek pacjenta w pozycji na wznak - pasy stabilizujące - podpórka pod ramię, kolana i nogi - bobix dla dzieci wraz z akcesoriami do unieruchomienia IV. PARAMETRY SKANU Ilość submilimetrowych warstw zbieranych w fazie akwizycji, w czasie najkrótszego pełnego obrotu (360 stopni) Ilość pełnych obrotów układu lampa/detektor w czasie jednej sekundy (obr/s) 64 2,8 obr/s 1

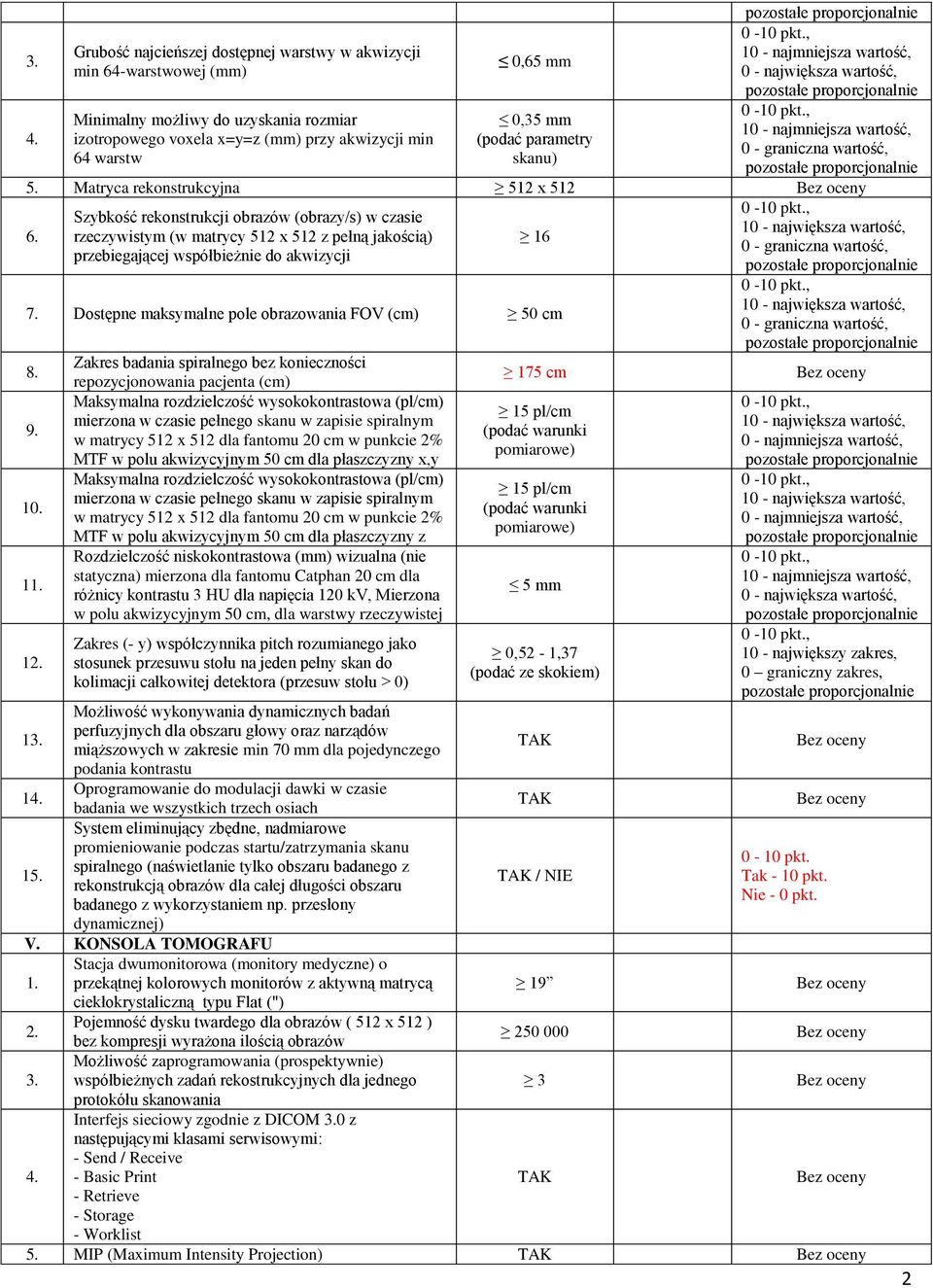

2 Grubość najcieńszej dostępnej warstwy w akwizycji 1 0,65 mm min 64-warstwowej (mm) 0 - największa wartość, Minimalny możliwy do uzyskania rozmiar 0,35 mm 1 izotropowego voxela x=y=z (mm) przy akwizycji min (podać parametry 64 warstw skanu) 5. Matryca rekonstrukcyjna 512 x 512 Szybkość rekonstrukcji obrazów (obrazy/s) w czasie rzeczywistym (w matrycy 512 x 512 z pełną jakością) 16 przebiegającej współbieżnie do akwizycji 7. Dostępne maksymalne pole obrazowania FOV (cm) 50 cm Zakres badania spiralnego bez konieczności 175 cm repozycjonowania pacjenta (cm) Maksymalna rozdzielczość wysokokontrastowa (pl/cm) mierzona w czasie pełnego skanu w zapisie spiralnym w matrycy 512 x 512 dla fantomu 20 cm w punkcie 2% MTF w polu akwizycyjnym 50 cm dla płaszczyzny x,y Maksymalna rozdzielczość wysokokontrastowa (pl/cm) mierzona w czasie pełnego skanu w zapisie spiralnym w matrycy 512 x 512 dla fantomu 20 cm w punkcie 2% MTF w polu akwizycyjnym 50 cm dla płaszczyzny z Rozdzielczość niskokontrastowa (mm) wizualna (nie statyczna) mierzona dla fantomu Catphan 20 cm dla różnicy kontrastu 3 HU dla napięcia 120 kv, Mierzona w polu akwizycyjnym 50 cm, dla warstwy rzeczywistej Zakres (- y) współczynnika pitch rozumianego jako stosunek przesuwu stołu na jeden pełny skan do kolimacji całkowitej detektora (przesuw stołu > 0) Możliwość wykonywania dynamicznych badań perfuzyjnych dla obszaru głowy oraz narządów 1 miąższowych w zakresie min 70 mm dla pojedynczego podania kontrastu Oprogramowanie do modulacji dawki w czasie 1 badania we wszystkich trzech osiach System eliminujący zbędne, nadmiarowe promieniowanie podczas startu/zatrzymania skanu spiralnego (naświetlanie tylko obszaru badanego z 15. rekonstrukcją obrazów dla całej długości obszaru badanego z wykorzystaniem np. przesłony dynamicznej) V. KONSOLA TOMOGRAFU Stacja dwumonitorowa (monitory medyczne) o przekątnej kolorowych monitorów z aktywną matrycą ciekłokrystaliczną typu Flat (") Pojemność dysku twardego dla obrazów ( 512 x 512 ) bez kompresji wyrażona ilością obrazów Możliwość zaprogramowania (prospektywnie) współbieżnych zadań rekostrukcyjnych dla jednego protokółu skanowania Interfejs sieciowy zgodnie z DICOM 0 z następującymi klasami serwisowymi: - Send / Receive - Basic Print - Retrieve - Storage - Worklist 15 pl/cm (podać warunki pomiarowe) 15 pl/cm (podać warunki pomiarowe) 5 mm 0,52-1,37 (podać ze skokiem) / NIE największa wartość, 10 - największy zakres, 0 graniczny zakres, 5. MIP (Maximum Intensity Projection) 2

3 SSD (Surface Shaded Display) 7. VR (Volume Rendering ) Reformatowanie wielopłaszczyznowe (MPR), rekonstrukcje wzdłuż dowolnej prostej (równoległe lub promieniste) lub krzywej 9. Zestaw niskodawkowych protokołów pediatrycznych Dedykowana do badań pediatrycznych energia / NIE promieniowania o napięciu mniejszym od 80kV 1 Kompletny zestaw protokołów do badania wszystkich obszarów anatomicznych, z możliwością ich 1 1 projektowania i zapamiętywania Interfejs użytkownika umożliwiający automatyczną sygnalizację błędnych ustawień i automatyczną korekcję parametrów protokołu badania w przypadku nieprawidłowych ustawień ręcznych powodujących np. niepotrzebne zwiększenie dawki dla pacjenta Wizualizacja objętości dawki wzdłuż objętości badanej, na podstawie wykonanego topogramu / NIE (dla opisać) / NIE (dla opisać) 1 Oprogramowanie dla badań perfuzyjnych umożliwiające badania perfuzji mózgu, guzów mózgu z możliwością wyświetlenia barwnych map sumacyjnych CBF, CBV, MTT 15. Automatyczna i "na żądanie " synchronizacja startu akwizycji na podstawie analizy (w czasie rzeczywistym) napływu środka kontrastowego 1 Synchronizacja tomografu i wstrzykiwacza kontrastu umożliwiająca automatyczny transfer danych dotyczących podania środka kontrastowego do protokołu badania VI. KONSOLA DIAGNOSTYCZNA nr 1 i 2 Stacja dwumonitorowa (monitory medyczne) o przekątnej kolorowych monitorów z aktywną matrycą ciekłokrystaliczną typu Flat min. 19 Interfejs sieciowy zgodnie z DICOM 0 z następującymi klasami serwisowymi: - Send / Receive - Basic Print - Retrieve MIP (Maximum Intensity Projection) SSD (Surface Shaded Display) 5. VR (Volume Rendering ) Reformatowanie wielopłaszczyznowe (MPR), rekonstrukcje wzdłuż dowolnej prostej (równoległe lub promieniste) lub krzywej Ocena 2D i 3 D danych obrazowych rezonansu magnetycznego Oprogramowanie do usuwania struktur kostnych typu Bone Removal Specjalizowane oprogramowanie do oceny tętnic obwodowych, mózgowych i domózgowych (rozwinięcie wzdłuż linii centralnej naczynia, pomiar średnicy, pola przekroju w płaszczyźnie prostopadłej, automatyczne wyznaczanie stenozy) Oprogramowanie umożliwiające swobodny obrót rozwiniętego naczynia wokół osi centralnej oraz prezentację liniowego wykresu rozkładu światła naczynia wzdłuż rozwiniętego naczynia Specjalistyczne, dedykowane oprogramowanie do automatycznej segmentacji i oceny zmian ogniskowych w narządach miąższowych / NIE / NIE 3

4 1 1 Możliwość automatycznego pomiaru zmian ogniskowych w narządach miąższowych z podaniem min.: objętości, parametru RECIST, WHO i charakterystyki gęstości Możliwość wykonania badań porównawczych zmian ogniskowych organów miąższowych (aktualnego i archiwalnych danego pacjenta) z automatycznym pomiarem różnicy objętości, gęstości, parametru WHO i RECIST Automatyczna synchronizacja przestrzenna, dla min czterech zestawów danych porównawczych danego pacjenta, zmian ogniskowych narządów miąższowych / NIE / NIE 1 / NIE 15. Oprogramowanie dla wirtualnej kolonografii 1 Możliwość jednoczesnej prezentacji badania kolonografii w dwóch pozycjach (np. na brzuchu i na placach), z synchronizacją przestrzenną 17. Możliwość automatycznej oceny gęstości / NIE 1 Automatyczne oznaczanie kolorem reszt kałowych tzw. stool tagging / NIE 19. Możliwość nagrywania i odtwarzania płyt CD /DVD oraz złącze USB VII. KONSOLA DIAGNOSTYCZNA nr 3 Stacja dwumonitorowa (monitory medyczne) o przekątnej kolorowych monitorów z aktywną matrycą ciekłokrystaliczną typu Flat min. 19 Interfejs sieciowy zgodnie z DICOM 0 z następującymi klasami serwisowymi: - Send / Receive - Basic Print - Retrieve MIP (Maximum Intensity Projection) SSD (Surface Shaded Display) 5. VR (Volume Rendering ) Reformatowanie wielopłaszczyznowe (MPR), rekonstrukcje wzdłuż dowolnej prostej (równoległe lub promieniste) lub krzywej Ocena 2D i 3 D danych obrazowych rezonansu magnetycznego Oprogramowanie do usuwania struktur kostnych typu Bone Removal Oprogramowanie do obrazowania drzewa naczyniowego w obrębie głowy i szyi Oprogramowanie do automatycznego usuwania kości metodą DSA w obrębie głowy i szyi poprzez automatyczne porównanie dwóch zestawów danych przed i po podaniu środka cieniującego Oprogramowanie do badań perfuzyjnych umożliwiające badania perfuzji mózgu, guzów mózgu, z możliwością wyświetlania barwnych map sumacyjnych CBF,CBV oraz oceny obszaru penumbry i zawału Oprogramowanie do oceny objętościowej całego przebadanego obszaru perfuzji mózgu w 3D (z automatycznym wyznaczaniem zagrożonej tkanki mózgowej) Oprogramowanie do danych obrazowych rezonansu magnetycznego, do łączenia poszczególnych obrazów z badań obszarów rozległych (np. całego kręgosłupa) w jeden obraz całego badanego obszaru, funkcjonujące w sposób całkowicie automatyczny (odpowiednio do / NIE / NIE / NIE / NIE 4

5 1 15. VIII. nomenklatury producenta) Możliwość jednoczesnej prezentacji i odczytu, z synchronizacją przestrzenną danych obrazowych tomografii komputerowej i rezonansu magnetycznego. Możliwość nagrywania i odtwarzania płyt CD /DVD oraz złącze USB WYPOSAŻENIE DODATKOWE Dwugłowicowy wstrzykiwacz kontrastu. Komplet złożony z : - podwójna głowica na ruchomym statywie - wieszak na podawane płyny zintegrowany ze statywem - kolorowy dotykowy panel sterujący - opakowanie jednorazowych wkładów (min 2x50 wkładów po 200 ml) - zabezpieczenie modułu elektroniki przed wyciekiem kontrastu - interfejs do synchronizacji ze skanerem Możliwość drukowania zdjęć RTG na kliszy w ramach archiwizacji danych Nagrywarka sieciowa do nadruku płyt CD i DVD (duplikator)- rejestrator obrazów medycznych / NIE (podać typ) (podać) (podać: producent/kraj model/typ) 1 Ilość napędów CD/R DVD/R min 2 szt. 2 Ilość magazynków na płyty CD/DVD min 2 szt. 3 Ilość sztuk płyt w jednym magazynku min 50 szt. 4 Automatyczne drukowanie wygenerowanej etykiety na płycie CD/DVD (dane pacjenta, rodzaj badania) Możliwość tworzenia własnych etykiet do nadruku na 5 płytach CD/DVD Automatyczne dodawanie do płyty z nagranym 6 badaniem przeglądarki DICOM Interfejs sieciowy umożliwiający do podłączenia sieci 7 LAN 100/1000 Mb/s 8 Obciążenie dobowe min 350 płyt Możliwość odbierania przesłanych badań do nagrania z 9 dowolnego urządzenia obsługującego standard DICOM (np. tomograf, rezonans, konsola technika) Serwer sieciowy zintegrowany z oprogramowaniem 10 pozwalający na automatyzację procesu kopiowania oraz nadruku na płytach CD/DVD Automatyczne przekładanie nagranych płyt do 11 oddzielnego zasobnika Nielimitowana ilość węzłów DICOM przysyłających 12 badania do nagrania System archiwizacji danych (podać: producent/kraj model/typ) Macierz dyskowa do archiwizacji danych 1 diagnostycznych Możliwość bezpośredniego podłączenia do macierzy 2 Dell PV MD Ilość zainstalowanych dysków w macierzy - 15 szt. Dyski typu SATA II, o pojemności 2TB każdy, 4 przystosowane do pracy w trybie 24x7, hotplug 5 Możliwość budowania RAID 0,1,5,10 Kabel połączeniowy SAS External szt. 2 6 (umożliwiający bezpośrednie podłączenie do MD 3000) Możliwość wykonywania testów podstawowych i 5. specjalistycznych (podać) 5

6 IX. WARUNKI GWARANCJI I SERWISU Okres pełnej gwarancji tomografu komputerowego liczony od daty podpisania protokołu przekazania do użytkowania w pracowni tomografii komputerowej w tym okres gwarancji lampy rtg (bez limitu skanów) 12 [miesięcy] Ilość bezpłatnych przeglądów aparatu TK w okresie gwarancji 2/ rok i ostatni na zakończenie gwarancji Wykonanie testów akceptacyjnych po istotnych naprawach gwarancyjnych Czas przystąpienia serwisu do naprawy np. zdalnej, w okresie gwarancyjnym w przypadku wystąpienia awarii unieruchamiającej działanie aparatu TK 48 [godzin] w dni robocze 5. Czas trwania naprawy gwarancyjnej, po przekroczeniu którego wydłuża się okres gwarancji o czas przestoju max. 7 [dni roboczych] Czas przystąpienia serwisu do naprawy w okresie pogwarancyjnym w przypadku wystąpienia awarii unieruchamiającej działanie aparatu TK 48 [godzin] z wyłączeniem dni wolnych od pracy 7. Dostępność części zamiennych 8 [lat] Dokumentacja techniczna potwierdzająca wymagane i oceniane parametry techniczne X. WYMAGANIA DODATKOWE Instrukcje obsługi w języku polskim do wszystkich oferowanych składowych systemu Szkolenie specjalistyczne w wymiarze min. 5 dni po 7 godzin dla min: - 4 lekarzy radiologów - 4 techników w zakresie obsługi tomografu (stanowiska operatorskie i diagnostyczne) potwierdzone certyfikatami. Szkolenie specjalistyczne min. 4 pielęgniarek w zakresie obsługi wstrzykiwacza kontrastu. Szkolenie specjalistyczne min. 3 pracowników utrzymania ruchu urządzeń medycznych Data..... (podpis osoby uprawnionej do składania oświadczeń woli w imieniu wykonawcy) 6
