1 Informatyka Politechnika Białostocka - Wydział Elektryczny Elektrotechnika, semestr II, studia niestacjonarne I stopnia (zaoczne) Rok akademicki 2007/2008 Wykład nr 5 ( )

2 Rok akademicki 2007/2008, Wykład nr 5 2/53 Plan wykładu nr 5 Arytmetyka liczb binarnych Arytmetyka w kodzie U2 Zapis zmiennoprzecinkowy liczby rzeczywistej Arytmetyka liczb zmiennoprzecinkowych Zapis liczb zmiennoprzecinkowych w systemie binarnym Standard IEEE 754

3 Rok akademicki 2007/2008, Wykład nr 5 3/53 Arytmetyka liczb binarnych - dodawanie Operacja dodawania jest wykonywana podobnie jak w systemie dziesiętnym Podstawowe operacje przy dodawaniu mają postać przedstawioną w tabeli Dodatkowo naleŝy pamiętać, Ŝe: = ( 2) + (2) + (2) (2)

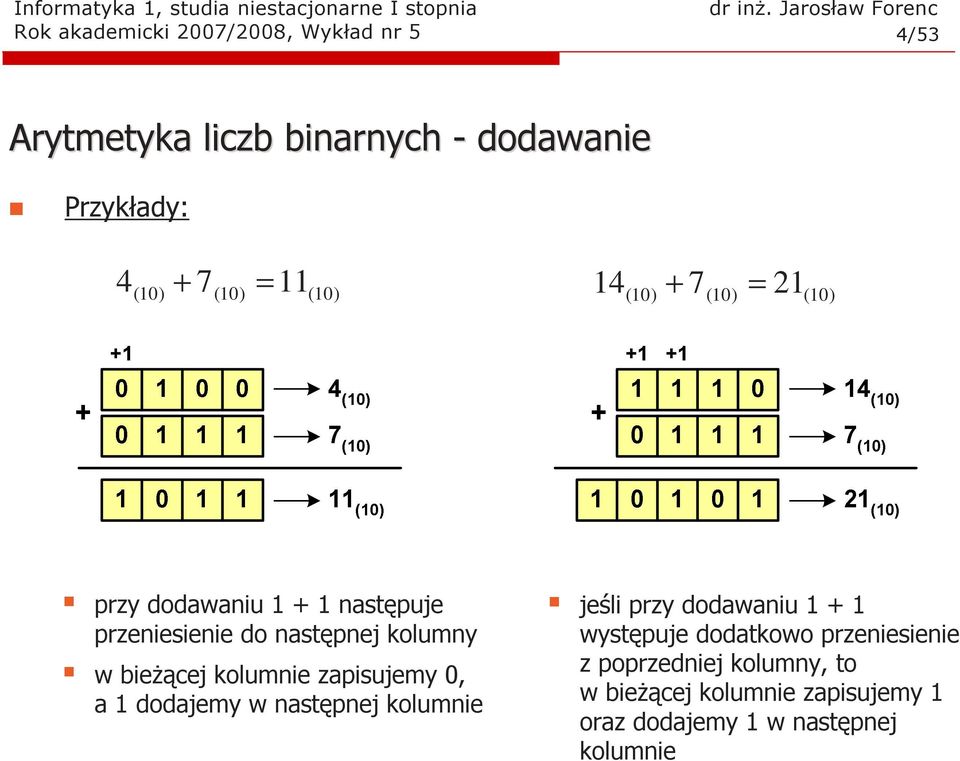

4 Rok akademicki 2007/2008, Wykład nr 5 4/53 Arytmetyka liczb binarnych - dodawanie Przykłady: 4 ( 7 = 0) + 4 ( 0) + 7 = 2(0 ) przy dodawaniu + następuje przeniesienie do następnej kolumny w bieŝącej kolumnie zapisujemy 0, a dodajemy w następnej kolumnie jeśli przy dodawaniu + występuje dodatkowo przeniesienie z poprzedniej kolumny, to w bieŝącej kolumnie zapisujemy oraz dodajemy w następnej kolumnie

5 Rok akademicki 2007/2008, Wykład nr 5 5/53 Arytmetyka liczb binarnych - dodawanie W pamięci komputera liczby binarne mają ściśle określony rozmiar:, 2 lub 4 bajty Jeśli wynik sumowania, np. dwóch liczb 8-bitowych jest większy od 8 bitów, to najstarszy bit zostaje utracony i otrzymany wynik jest nieprawidłowy Sytuacja taka nazywana jest nadmiarem (ang. overflow) Przykład: 255 = ( 0)

6 Rok akademicki 2007/2008, Wykład nr 5 6/53 Arytmetyka liczb binarnych - odejmowanie Podstawowe operacje przy odejmowaniu mają postać przedstawioną w tabeli a b a - b poŝyczka do następnej pozycji Przy odejmowaniu 0 - otrzymywany jest wynik i poŝyczka do następnej pozycji PoŜyczka wymaga odjęcia wartości od wyniku odejmowania cyfr w następnej kolumnie

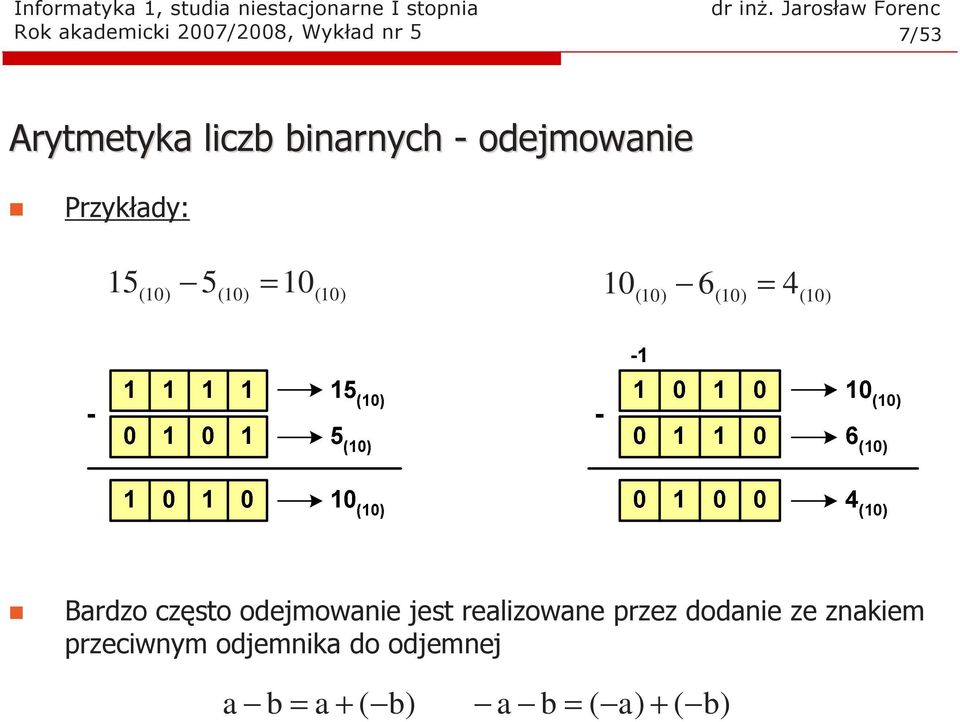

7 Rok akademicki 2007/2008, Wykład nr 5 7/53 Arytmetyka liczb binarnych - odejmowanie Przykłady: 5 ( 5 = 0 0) 0 ( 0) 6 = 4 Bardzo często odejmowanie jest realizowane przez dodanie ze znakiem przeciwnym odjemnika do odjemnej a b = a + ( b) a b = ( a) + ( b)

8 Rok akademicki 2007/2008, Wykład nr 5 8/53 Arytmetyka liczb binarnych - odejmowanie Jeśli od liczby mniejszej odejmiemy większą to wynik będzie ujemny, a w kodzie NKB nie moŝna zapisywać liczb ujemnych Podczas operacji odejmowania moŝe wystąpić konieczność poŝyczki, w sytuacji, gdy skończą się juŝ liczby Problem ten nazywa się niedomiarem (ang. underflow) Przykład: 0 ( 0) =

9 Rok akademicki 2007/2008, Wykład nr 5 9/53 Arytmetyka liczb binarnych - mnoŝenie Zasady mnoŝenia są identyczne jak w systemie dziesiętnym Podstawowe operacje przy mnoŝeniu mają postać przedstawioną w tabeli WymnaŜamy przez siebie kolejne cyfry mnoŝnej i mnoŝnika, a iloczyny częściowe dodajemy

10 Rok akademicki 2007/2008, Wykład nr 5 0/53 Arytmetyka liczb binarnych - mnoŝenie Przykład: 7 = ( 0) 5 35 w mnoŝeniu uczestniczy tylko cyfra dla cyfry 0 wynik jest zerowy i moŝna go pominąć

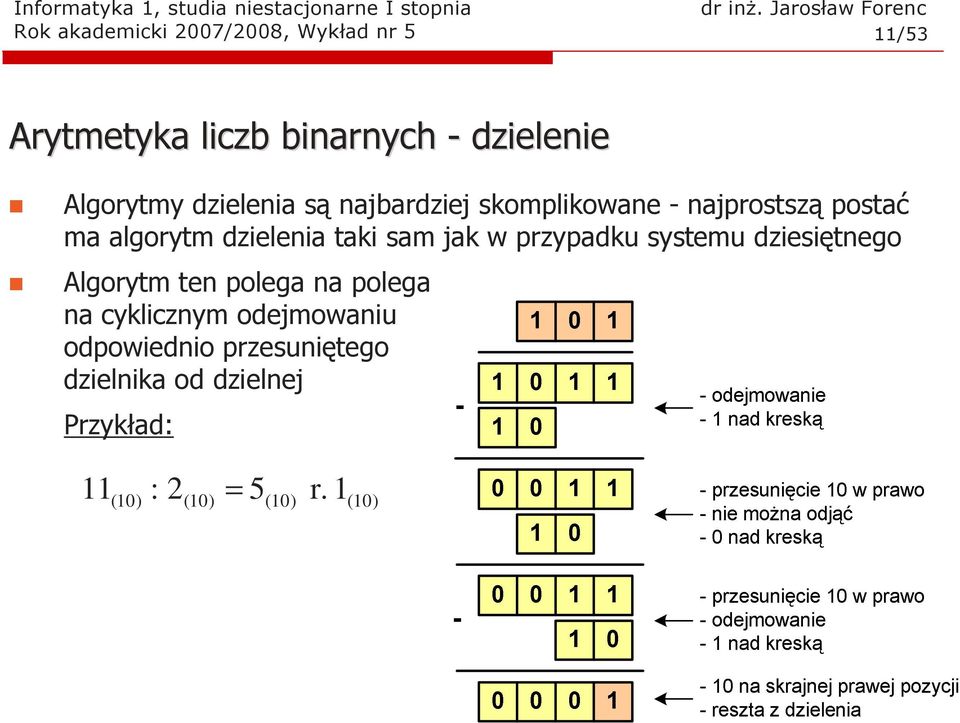

11 Rok akademicki 2007/2008, Wykład nr 5 /53 Arytmetyka liczb binarnych - dzielenie Algorytmy dzielenia są najbardziej skomplikowane - najprostszą postać ma algorytm dzielenia taki sam jak w przypadku systemu dziesiętnego Algorytm ten polega na polega na cyklicznym odejmowaniu odpowiednio przesuniętego dzielnika od dzielnej Przykład: = ( 0) : 2 5 r.

12 Rok akademicki 2007/2008, Wykład nr 5 2/53 Reprezentacja liczb ze znakiem - kod U2 - dodawanie Dodawanie liczb w kodzie U2 odbywa się standardową metodą - traktujemy liczby jako zwykłe liczby binarne (dodatnie), dodajemy je otrzymując wynik w kodzie U2 W operacji dodawania bierze udział takŝe bit znaku, a przeniesienie poza najstarszy bit znaku jest ignorowane Przykłady: 3 = ( 0) ( 0) + ( 5) = (U2) (U2) (U2) (U2) (U2) (U2) 3 5 2

13 Rok akademicki 2007/2008, Wykład nr 5 3/53 Reprezentacja liczb ze znakiem - kod U2 - dodawanie Przykłady: ( 0) + ( 2) = (U2) (U2) (U2) dodawanie dowolnych liczb w kodzie U2 daje poprawny wynik zawsze wtedy, gdy mieści się on w zakresie liczb dla danego formatu ignorujemy przeniesienie

14 Rok akademicki 2007/2008, Wykład nr 5 4/53 Reprezentacja liczb ze znakiem - kod U2 - odejmowanie Odejmowanie odbywa się według tych samych zasad jak w NKB Przykłady: 5 = ( 0) ( 0) 5 = (U2) (U2) (U2) (U2) (U2) (U2) 3 8 5

15 Rok akademicki 2007/2008, Wykład nr 5 5/53 Reprezentacja liczb ze znakiem - kod U2 - mnoŝenie MnoŜenie liczb w kodzie U2 wykonywane jest w inny sposób niŝ standardowe mnoŝenie w kodzie NKB Przed wykonaniem mnoŝenia naleŝy rozszerzyć znakowo obie mnoŝone liczby tak, aby ich liczba bitów wzrosła dwukrotnie (bit znaku jest powielany), np. 5 5 = 0.0 =.0 (U2) (U2) 5 5 = =. 0 (U2) (U2) Po wykonaniu rozszerzenia znakowego liczby są mnoŝone standardowo Otrzymywany wynik powinien być liczbą o długości równej sumie długości mnoŝonych liczb - z tego powodu bity wykraczające poza tę długość są ignorowane

16 Rok akademicki 2007/2008, Wykład nr 5 6/53 Reprezentacja liczb ze znakiem - kod U2 - mnoŝenie Przykład: 2 ( 0) 3 = (U2) rozszerzenie znakowe 0 (U2) 3 00 (U2) rozszerzenie znakowe (U2) (U2) (U2) (U2) -6 ignorujemy

17 Rok akademicki 2007/2008, Wykład nr 5 7/53 Reprezentacja liczb ze znakiem - kod U2 - dzielenie Najprostsza metoda dzielenia w U2 składa się z następujących kroków: zapamiętanie znaków dzielonych liczb zamiana liczb ujemnych na dodatnie wykonanie dzielenia dla liczb naturalnych zmiana znaku wyniku, jeśli znak dzielnej i dzielnika róŝnią się Podczas dzielenia znaki wyniku i reszty przyjmują wartości przedstawione w tabeli

18 Rok akademicki 2007/2008, Wykład nr 5 8/53 Reprezentacja liczb ze znakiem - kod U2 - dzielenie Przykład: 6 ( 0) : ( 3) = (U2) 3 0 (U2) liczba dodatnia 3 00 (U2)

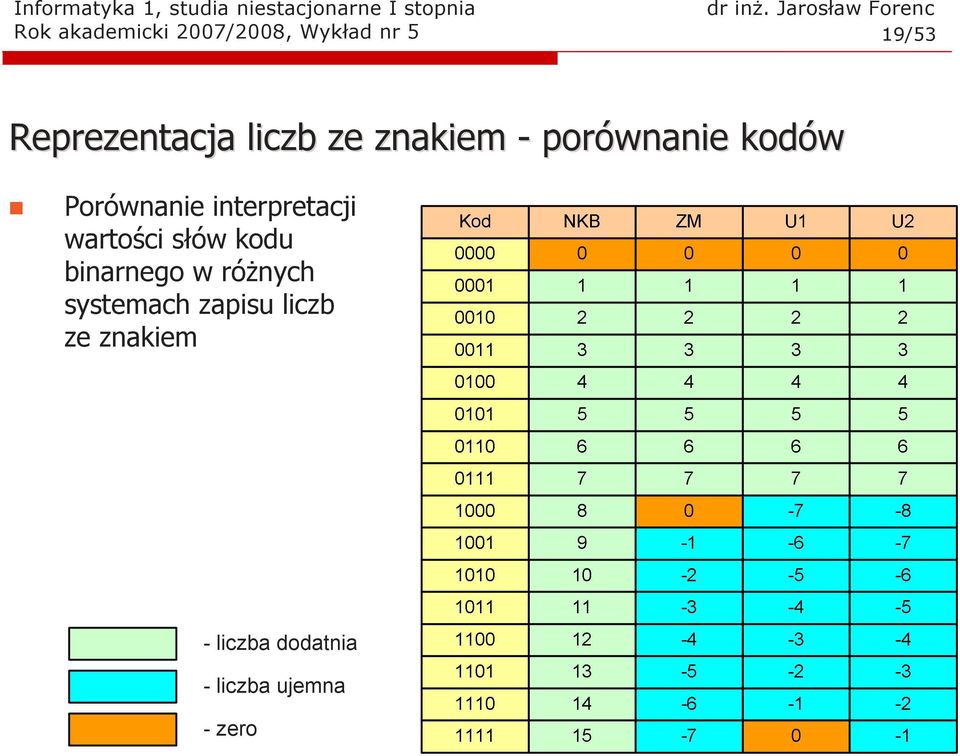

19 Rok akademicki 2007/2008, Wykład nr 5 9/53 Reprezentacja liczb ze znakiem - porównanie kodów Porównanie interpretacji wartości słów kodu binarnego w róŝnych systemach zapisu liczb ze znakiem - liczba dodatnia - liczba ujemna - zero

20 Rok akademicki 2007/2008, Wykład nr 5 20/53 Zapis zmiennoprzecinkowy liczby rzeczywistej Zapis bardzo duŝych lub bardzo małych liczb w normalnej notacji pozycyjnej jest niewygodny gdyŝ wymaga duŝej ilości cyfr, np. dwanaście bilionów: trzydzieści trylionów: jedna bilionowa: 0, Znacznie prostsze jest przedstawienie powyŝszych liczb w postaci zmiennoprzecinkowej (ang. floating point numbers) =, = 3,00 9 0, =,00-2 PowyŜszy zapis nazywamy takŝe zapisem w postaci wykładniczej lub teŝ notacją naukową

21 Rok akademicki 2007/2008, Wykład nr 5 2/53 Zapis zmiennoprzecinkowy liczby rzeczywistej Zapis liczby zmiennoprzecinkowej ma postać: gdzie: L = M B L - wartość liczby M - mantysa B - podstawa systemu E - wykładnik, cecha E Przykład: 3 2,43 0 = 2, = 2430

22 Rok akademicki 2007/2008, Wykład nr 5 22/53 Zapis zmiennoprzecinkowy liczby rzeczywistej Przykłady:,0 0 (2) 0 (2) M =,0 B = 0 E = 0 (2),0 0 (2) 0 (2) =? = = 2 0 = =, = =, = 44 3 = + 4 = 5 = + 0,25 + 0,25 =,375 3,2 0 B = 0 E = 32 (4) (4) 3, (4) M = 3,2 (4) = (4) =? 0 = = = 4 = 3, = = = = 3,390625

23 Rok akademicki 2007/2008, Wykład nr 5 23/53 Zapis zmiennoprzecinkowy liczby rzeczywistej PołoŜenie przecinka w mantysie nie jest ustalone i moŝe się zmieniać PoniŜsze zapisy oznaczają tę samą liczbę 2430 = 24,30 2 = 2,430 3 = 0, Dla ujednolicenia zapisu przyjęto tzw. postać znormalizowaną zapisu liczby, w której mantysa spełnia nierówność: B > M Przykład: 2, postać znormalizowana, gdyŝ: 0 > 2,43 0, to nie jest postać znormalizowana 2, to nie jest postać znormalizowana

24 Rok akademicki 2007/2008, Wykład nr 5 24/53 Zapis zmiennoprzecinkowy liczby rzeczywistej Jak zapisać liczbę w postaci zmiennoprzecinkowej? Przykład: 523,69 zapisujemy mantysę przy wykładniku równym zero 523, normalizujemy mantysę modyfikując wykładnik liczby, dodatkowo moŝe nastąpić obcięcie (ang. truncate) albo zaokrąglenie (ang. round) mantysy do zadanej ilości cyfr, np., obcięcie: - zaokrąglenie:,

25 Rok akademicki 2007/2008, Wykład nr 5 25/53 Arytmetyka zmiennoprzecinkowa W arytmetyce zmiennoprzecinkowej kolejność wykonywania operacji ma wpływ na końcowy wynik arytmetyka zmiennoprzecinkowa nie jest łączna (x + y) + z x + (y + z) (x y) z x (y z) arytmetyka zmiennoprzecinkowa nie jest rozdzielna x (y + z) (x y) + (x z)

26 Rok akademicki 2007/2008, Wykład nr 5 26/53 Arytmetyka liczb zmiennoprzecinkowych Dodawanie i odejmowanie: załóŝmy, Ŝe mamy dwie liczby zmiennoprzecinkowe: L E = M B L2 = M2 B E 2 zakładając, Ŝe E < E 2, suma (róŝnica) liczb ma postać: L E ± L2 = (M ± M2 B ) B 4243 wyrównanie wykladników 2 E E mantysa sumy (róŝnicy) liczb jest sumą (róŝnicą) mantys liczb wyjściowych sprowadzeniu ich do wspólnego wykładnika (jest to tzw. wyrównanie wykładników liczb zmiennoprzecinkowych lub denormalizacja) wykładnik sumy (róŝnicy) jest równy wykładnikowi dodawanych (odejmowanych) liczb po wyrównaniu po wykonaniu operacji arytmetycznej mantysa wyniku jest normalizowana

27 Rok akademicki 2007/2008, Wykład nr 5 27/53 Arytmetyka liczb zmiennoprzecinkowych Przykład - dodawanie: obliczamy sumę dwóch liczb zmiennoprzecinkowych: wzór ogólny: obliczenia: L L L 2 = M = M 2 B E B E 2 =,5 0 = 2,5 0 E + L2 = (M + M2 B ) B L L L L + L + L + L + L = (,5 + 2,5 0 = (,5 + 25) E E 2 = (,5 + 2,5 0 ) 0 = 26,5 0 ) 0 normalizacja: L 2 + L2 = 26,5 0 = 2,65 0

28 Rok akademicki 2007/2008, Wykład nr 5 28/53 Arytmetyka liczb zmiennoprzecinkowych MnoŜenie: iloczyn liczb L i L 2 ma postać: L E + E 2 L2 = (M M2) B mantysa iloczynu jest iloczynem mantys, zaś wykładnik iloczynu jest sumą wykładników po wykonaniu operacji arytmetycznej mantysa wyniku jest normalizowana Dzielenie: iloraz liczb L i L 2 ma postać: L E E 2 / L2 = (M / M2) B mantysa ilorazu jest ilorazem mantys, zaś wykładnik ilorazu jest róŝnicą wykładników po wykonaniu operacji arytmetycznej mantysa wyniku jest normalizowana

29 Rok akademicki 2007/2008, Wykład nr 5 29/53 Zapis liczb zmiennoprzecinkowych w systemie binarnym W praktycznych realizacjach zapisu liczb zmiennoprzecinkowych przyjmuje się ograniczony zakres na mantysę i cechę Z powyŝszego powodu liczba w zapisie zmiennoprzecinkowym jest określona z pewną dokładnością i moŝe występować tylko w określonym zakresie Zakodowana liczba zmiennoprzecinkowa ma postać:

30 Rok akademicki 2007/2008, Wykład nr 5 30/53 Zapis liczb zmiennoprzecinkowych w systemie binarnym Wartość liczby obliczana jest ze wzoru: L = S M B gdzie: L - wartość liczby S - znak liczby (ang. sign), przyjmuje wartość lub - M - znormalizowana mantysa (ang. mantissa), liczba ułamkowa B - podstawa systemu liczbowego (ang. base) E - wykładnik (ang. exponent), cecha, liczba całkowita E W systemie binarnym podstawa systemu jest stała: B = 2 L = S M 2 E

31 Rok akademicki 2007/2008, Wykład nr 5 3/53 Zakres liczb zmiennoprzecinkowych ZałóŜmy, Ŝe liczba składa się z: m - cyfr przeznaczonych na mantysę n+ - cyfr przeznaczonych na wykładnik (n - cyfr wartości i cyfry znaku) - cyfry znaku całej liczby Wartości minimalne i maksymalne: wykładnik: E min = B n + E max = B n mantysa: M min = M max = B B (m )

32 Rok akademicki 2007/2008, Wykład nr 5 32/53 Zakres liczb zmiennoprzecinkowych Wartości minimalne i maksymalne: wykładnik: mantysa: E M min min = B = n + E M max max = B n = B B (m ) W takim przypadku najmniejsza i największa wartość moŝliwa do zapisania w tej reprezentacji wynoszą: x x min max = M = M min max B E B E min max = B E min = (B B (m ) ) B E max Natomiast zakres liczb, które mogą być reprezentowane w danym zapisie: x max, x min { 0 } x min, x max Zero jest wartością specjalną, która nie jest bezpośrednio reprezentowana w tym zapisie

33 Rok akademicki 2007/2008, Wykład nr 5 33/53 Zakres liczb zmiennoprzecinkowych Przykład - liczba 32-bitowa: E min = B n + = = 27 E max = B n = 2 7 = 27 x min = B E min = 2 27 = 5, x max = (B B (m ) ) B E max = (2 2 (23 ) ) 2 27 = = 3, { 0 } 5,88 0, 3, ,4 0, 5,88 0

34 Rok akademicki 2007/2008, Wykład nr 5 34/53 Liczby zmiennoprzecinkowe - przesunięcie wykładnika W celu uniknięcia konieczności kodowania znaku wykładnika jest on zapisywany jako wartość przesunięta o pewną stałą (ang. biased exponent) - zapis wykładnika z nadmiarem, z przesuniętym wykładnikiem Właściwą wartość wykładnika otrzymuje się poprzez odjęcie od zakodowanego wykładnika wartości przesunięcia (ang. bias) Wartość liczby zmiennoprzecinkowej oblicza się zatem ze wzoru: gdzie: L = ( ) S M 2 E BIAS L - wartość liczby S - znak liczby M - mantysa E - wykładnik BIAS - przesunięcie (nadmiar) Typowe wartości przesunięcia wynoszą: dla formatu 32-bitowego: 27 = 7F (6) dla formatu 64-bitowego: 023 = 3FF (6) dla formatu 80-bitowego: 6383 = 3FFF (6)

35 Rok akademicki 2007/2008, Wykład nr 5 35/53 Standard IEEE 754 W celu ujednolicenia operacji na liczbach zmiennoprzecinkowych na róŝnych platformach sprzętowych opracowano odpowiedni standard IEEE 754 Pełna nazwa standardu to: IEEE Standard for Binary Floating-Point Arithmetic (ANSI/IEE Std ) Obecnie praktycznie wszystkie implementacje sprzętowe liczb zmiennoprzecinkowych oparte są o ten standard Standard IEEE 754 definiuje dwie podstawowe klasy liczb zmiennoprzecinkowych: pojedynczej precyzji (ang. single-precision) - liczby 32-bitowe podwójnej precyzji (ang. double-precision) - liczby 64-bitowe

36 Rok akademicki 2007/2008, Wykład nr 5 36/53 Standard IEEE 754 W standardzie IEEE 754 zdefiniowane zostały takŝe inne klasy liczb zmiennoprzecinkowych: pojedynczej rozszerzonej precyzji (ang. single-extended precision) - liczby 43-bitowe, nie są powszechnie stosowane podwójnej rozszerzonej precyzji (ang. double-extended precision) - liczby 79-bitowe, zazwyczaj implementowane jako 80-bitowe Standard IEEE 754 definiuje nie tylko sposób reprezentacji liczb, ale takŝe: sposób reprezentacji specjalnych wartości, np. nieskończoności, zera sposób wykonywania działań na liczbach zmiennoprzecinkowych sposób zaokrąglania liczb

37 Rok akademicki 2007/2008, Wykład nr 5 37/53 Standard IEEE liczby 32-bitowe Liczba pojedynczej precyzji przechowywana jest na 32 bitach: Pierwszy bit w zapisie (bit nr 3) jest bitem znaku (0 - liczba dodatnia, - liczba ujemna) Wykładnik zapisywany jest na 8 bitach (bity nr 30-23) z nadmiarem (przesunięciem wykładnika) o wartości 27 Wykładnik moŝe przyjmować wartości od -27 (wszystkie bity wyzerowane) do 28 (wszystkie bity ustawione na )

38 Rok akademicki 2007/2008, Wykład nr 5 38/53 Standard IEEE liczby 32-bitowe Liczba pojedynczej precyzji przechowywana jest na 32 bitach: Mantysa zapisywana jest na 23 bitach w stałoprzecinkowym kodzie U W większości przypadków mantysa jest znormalizowana Wartość mantysy zawiera się pomiędzy a 2, a zatem w zapisie liczby pierwszy bit jest zawsze równy PowyŜszy bit nie jest zapamiętywany, natomiast jest automatycznie uwzględniany podczas wykonywania obliczeń Dzięki pominięciu tego bitu zyskujemy dodatkowy bit mantysy (zamiast 23 bitów mamy 24 bity)

39 Rok akademicki 2007/2008, Wykład nr 5 39/53 Standard IEEE liczby 32-bitowe Przykład: obliczmy wartość dziesiętną liczby zmiennoprzecinkowej ( =? dzielimy liczbę na części IEEE754) 0{ S bit znaku E wykladnik M mantysa (tylko czesc ulamkowa) określamy znak liczby S = 0 liczba dodatnia obliczamy wykładnik pamiętając, Ŝe w reprezentacji 32-bitowej nadmiar wynosi 27 E = = + + = = ( 2) { 6 nadmiar

40 Rok akademicki 2007/2008, Wykład nr 5 40/53 Standard IEEE liczby 32-bitowe Przykład (cd.): wyznaczamy mantysę dopisując na początku 0 (0 - znak liczby w kodzie U, - część całkowita) i stawiając przecinek M = 0, = (U) = = + 0,5 + 0,0625 =,5625 wartość dziesiętną liczby zmiennoprzecinkowej obliczamy według wzoru: L = ( ) S M 2 E podstawiając otrzymujemy: S = 0, E = 6 = 0 6 L = ( ), = ( 0), M, ( = 00 IEEE754)

41 Rok akademicki 2007/2008, Wykład nr 5 4/53 Standard IEEE liczby 32-bitowe Przykład: obliczmy wartość dziesiętną liczby zmiennoprzecinkowej ( =? dzielimy liczbę na części IEEE754) { S bit znaku E wykladnik M mantysa (tylko czesc ulamkowa) określamy znak liczby S = liczba ujemna obliczamy wykładnik pamiętając, Ŝe w reprezentacji 32-bitowej nadmiar wynosi 27 E = 0000 = ( 2) = = { 8 nadmiar

42 Rok akademicki 2007/2008, Wykład nr 5 42/53 Standard IEEE liczby 32-bitowe Przykład (cd.): wyznaczamy mantysę dopisując na początku 0 (0 - znak liczby w kodzie U, - część całkowita) i stawiając przecinek M = 0, = (U) = = + 0,5 + 0,25 + 0,0625 =,825 wartość dziesiętną liczby zmiennoprzecinkowej obliczamy według wzoru: L = ( ) S M 2 E podstawiając otrzymujemy: S = 0, E = 8 = L = ( ),825 2 ( 0), M, = ( = 464 IEEE754)

43 Rok akademicki 2007/2008, Wykład nr 5 43/53 Standard IEEE liczby 64-bitowe Liczba podwójnej precyzji przechowywana jest na 64 bitach: Pierwszy bit w zapisie (bit nr 63) jest bitem znaku (0 - liczba dodatnia, - liczba ujemna) Wykładnik zapisywany jest na bitach (bity nr 62-52) z nadmiarem (przesunięciem wykładnika) o wartości 024 Wykładnik moŝe przyjmować wartości od -023 (wszystkie bity wyzerowane) do 024 (wszystkie bity ustawione na ) Mantysa zapisywana jest na 52 bitach w stałoprzecinkowym kodzie U Podobnie jak w liczbie pojedynczej precyzji, pierwszy bit mantysy, zawsze równy, nie jest zapamiętywany

44 Rok akademicki 2007/2008, Wykład nr 5 44/53 Standard IEEE zakres i precyzja liczb Zakres liczb zmiennoprzecinkowych pojedynczej precyzji: 38 3, ,4 Zakres liczb zmiennoprzecinkowych podwójnej precyzji: 308,8 0..., Precyzję podaje się najczęściej jako przybliŝoną ilość dziesiętnych cyfr znaczących, precyzja zaleŝna jest od liczby bitów mantysy Liczba zmiennoprzecinkowa pojedynczej precyzji ma 7 cyfr dziesiętnych Liczba zmiennoprzecinkowa podwójnej precyzji ma 5-6 cyfr dziesiętnych

45 Rok akademicki 2007/2008, Wykład nr 5 45/53 Standard IEEE wartości specjalne Oprócz zwykłych liczb w standardzie IEEE 754 zdefiniowano kilka wartości specjalnych Zero bit znaku moŝe przyjmować dowolną wartość, a zatem moŝna otrzymać zero dodatnie lub zero ujemne - zero dodatnie - zero ujemne wszystkie bity wykładnika i mantysy są równe zeru przy porównaniach zero dodatnie i ujemne są traktowane jako równe sobie

46 Rok akademicki 2007/2008, Wykład nr 5 46/53 Standard IEEE wartości specjalne Nieskończoność bit znaku określa czy mamy nieskończoność dodatnią czy ujemną - nieskończoność dodatnia - nieskończoność ujemna wszystkie bity wykładnika są równe jeden, zaś wszystkie bity mantysy - zero nieskończoność występuje w przypadku wystąpienia nadmiaru (przepełnienia) oraz przy dzieleniu przez zero

47 Rok akademicki 2007/2008, Wykład nr 5 47/53 Standard IEEE wartości specjalne Liczba zdenormalizowana bit znaku moŝe być równy zero lub jeden, wszystkie bity wykładnika są równe zeru, zaś bity mantysy przyjmują dowolne wartości pojawia się, gdy występuje niedomiar (ang. underflow), ale wynik operacji moŝna jeszcze zapisać denormalizując mantysę w takim przypadku mantysa nie posiada domyślnej części całkowitej równej, tzn. reprezentuje liczbę o postaci 0,xxx xxx, a nie,xxx xxx

48 Rok akademicki 2007/2008, Wykład nr 5 48/53 Standard IEEE wartości specjalne Nieliczby w standardzie IEEE 754 zdefiniowane są dwie specjalne wartości, które nie reprezentują wartości liczbowej wartości te nazywane są NaN (ang. Not A Number - nie liczba) powstają zazwyczaj w wyniku niedozwolonej operacji, np. (obliczanie pierwiastka z liczby ujemnej) wyróŝnia się dwa rodzaje nieliczb: QNaN i SNaN QNaN (ang. Quiet NaN) - ciche nieliczby ciche nieliczby przechodzą przez działania arytmetyczne najczęściej oznaczają wartość niezdefiniowaną ich wystąpienie nie powoduje wyjątku

49 Rok akademicki 2007/2008, Wykład nr 5 49/53 Standard IEEE wartości specjalne Nieliczby (cd.) SNaN (ang. Significant NaN) - istotne, głośne nieliczby powodują powstanie wyjątków w operacjach arytmetycznych i przerwanie obliczeń najczęściej oznaczają wartość niedozwoloną

50 Rok akademicki 2007/2008, Wykład nr 5 50/53 Standard IEEE operacje z wartościami specjalnymi Standard IEEE 754 definiuje dokładnie wyniki operacji, w których występują specjalne argumenty

51 Rok akademicki 2007/2008, Wykład nr 5 5/53 Język C - operacje z wartościami specjalnymi #include <stdio.h> #include <stdlib.h> #include <math.h> int main() { printf(".0/0.0 = %f\n",.0/0.0); printf("-.0/0.0 = %f\n",-.0/0.0); printf("0.0/0.0 = %f\n",0.0/0.0); printf("sqrt(-.0) = %f\n",sqrt(-.0)); printf(".0/inf = %f\n",.0/(.0/0.0)); printf("0*inf = %f\n",0.0*(.0/0.0));.0/0.0 =.#INF00 -.0/0.0 = -.#INF00 0.0/0.0 = -.#IND00 sqrt(-.0) = -.#IND00.0/INF = *INF = -.#IND00 } system("pause"); return 0;

52 Rok akademicki 2007/2008, Wykład nr 5 52/53 Język C - reprezentacja liczb zmiennoprzecinkowych Typy zmiennoprzecinkowe w języku C: Nazwa typu Rozmiar (bajty) Zakres wartości Cyfry znaczące float 4 bajty -3, , double 8 bajtów -, , long double 2 bajtów PowyŜsze rozmiary podane zostały dla kompilatora Dev-C++ Typ long double moŝe mieć takŝe inny rozmiar: Kompilator MS Visual C++6.0 Borland C++ 3. Borland C++ Builder 6 Dev-C++ Rozmiar (bajty) 8 bajtów 0 bajtów 0 bajtów 2 bajtów

53 Rok akademicki 2007/2008, Wykład nr 5 53/53 Koniec wykładu nr 5 Dziękuj kuję za uwagę!
