Filtry i zestawy filtracyjne do basenów prywatnych

Transkrypt

1 Filtracja

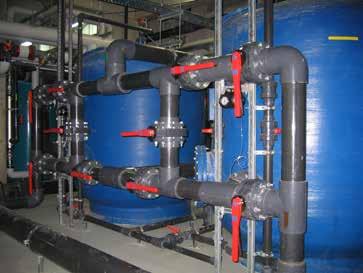

2 Filtracja Filtry i zestawy filtracyjne do basenów prywatnych Filtr piaskowy ZUR z zaworem górnym Zbiornik z tworzywa sztucznego wzmacnianego włóknem szklanym, wewnątrz zbiornika - dyfuzor i system drenażowy. Ręczny zawór 6 - drogowy, manometr z czytelną skalą, wziernik, spust wody z podłączeniem do węża. Opcjonalnie - możliwość wyposażenia filtra w zawór automatyczny QUSTR (praca bezobsługowa, zgodnie z ustawionymi programami). Dla wszystkich typów: max. ciśnienie robocze 2,0 bar, max. temperatura pracy 35 o C. Złoże filtracyjne poza zakresem dostawy (należy zamówić je oddzielnie). Filtr ZUR F-15TF F-19TF F-22TF F-26TF Filtr piaskowy ZUR przyłącze 1½ 1½ 1½ 1½ wydajność* m 3 /h ,5 powierzchnia filtracji m 2 0,11 0,18 0,25 0,35 wysokość całkowita mm średnica podstawy mm średnica filtra C mm D mm E mm F mm nr zamówienia F-15TF-Z F-19TF-Z F-22TF-Z F-26TF-Z *) przy prędkości filtracji 50m/h Wypełnienie filtra F-15TF F-19TF F-22TF F-26TF żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg Filtr piaskowy TRITON z zaworem bocznym Zbiornik z tworzywa sztucznego wzmacnianego włóknem szklanym, wewnątrz zbiornika - dyfuzor i system drenażowy. Ręczny zawór 6 - drogowy, manometr z czytelną skalą, wziernik, ręczne odpowietrzanie, spust wody z podłączeniem do węża. Opcjonalnie istnieje możliwość wyposażenia filtra w zawór automatyczny QUSTR (praca bezobsługowa, zgodnie z programami). Dla wszystkich typów: max. ciśnienie robocze 3,5 bar. Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Filtr TRITON TR 40 TR 60 TR 100 TR 140 przyłącze 1½ 1½ 2 2 wydajność* m 3 /h 8, powierzchnia filtracji m 2 0,17 0,29 0,45 0,64 wysokość całkowita mm średnica podstawy mm średnica filtra C mm D mm E mm F mm Filtr piaskowy TRITON G mm H mm I mm nr zamówienia F-19S8-TRV F-24S8-TRV F-30S8-TRV F-36S8-TRV *) przy prędkości filtracji 50m/h Wypełnienie filtra TR 40 TR 60 TR 100 TR 140 żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg

3 Filtracja Filtr QUD D.E na ziemię okrzemkową Zbiornik ze wzmocnionego włóknem szklanym polipropylenu odporny na działanie chemikaliów, stabilny, odznaczający się długą żywotnością. Cztery wkłady (w zestawie z filtrem), łatwe do wymiany i konserwacji, zapewniające maksymalną powierzchnię filtracji, co pozwala na dłuższe przerwy między czyszczeniem. Zbiornik separacyjny DE. Zawór 6 -drogowy nie wchodzi w zakres dostawy. Filtr QUD D.E H /4 przyłącze 2 max ciśnienie robocze bar 3,5 powierzchnia filtracji m 2 5,6 zalecana prędkość przepływu m 3 /h 20,4 średnica filtra mm 546 wysokość całkowita mm 1092 średnica filtra mm 546 C mm 203 D mm 394 E mm 1575 Zawór 6 - drogowy czarny 2 numer zamówienia RE261071ND Wkład filtra numer zamówienia H Filtr QUD D.E Zestaw filtracyjny ZUR z zaworem 6 - drogowym i pompą SWIMMEY Dla małych instalacji uzdatniania wody basenowej oraz fontann. Filtr ZUR z pompą obiegową SWIMMEY, zamontowane na wspólnej podstawie, zawór ręczny 6 - drogowy, manometr z czytelną skalą, wziernik, spust wody z podłączeniem do węża. Opcjonalnie możliwość wyposażenia filtra w zawór automatyczny QUSTR (praca bezobsługowa, zgodnie z ustawionymi programami). Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Zestaw ZUR FS-126-SW8 FS-156-SW10 FS-196-SW12 FS-226-SW15 przyłącze 1½ wydajność* m 3 /h powierzchnia filtracji m 2 0,07 0,11 0,18 0,25 moc pompy kw 0,18 0,25 0,37 0,55 średnica filtra mm wysokość całkowita mm wysokość do osi przyłącza mm szerokość całkowita C mm nr zamówienia FS-126-SW8 FS-156-SW10 FS-196-SW12 FS-226-SW15 *) przy prędkości filtracji 50m/h Wypełnienie filtra FS-126-SW8 FS-156-SW10 FS-196-SW12 FS-226-SW15 żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg Zestaw filtracyjny ZUR 7

4 Filtracja Hydroantracyt N Złoża filtracyjne Hydroantracyt N Jest starannie odsączonym materiałem filtracyjnym otrzymywanym z węgla poddanego obróbce chemicznej przeznaczonym do uzdatniania wody pitnej i użytkowej, a także ścieków. Jest odporny na ścieranie i ma dobrze rozwiniętą powierzchnię właściwą. Nie oddaje żadnych substancji rozpuszczalnych w wodzie. Nadaje się do filtracji jedno i wielowarstwowej. Zastosowanie: w otwartych i zamkniętych filtrach szybko sączących i suchych, także w połączeniu ze środkami utleniającymi i koagulantami, filtracji wód zawierających osady i zawiesiny, filtracji po obróbce środkami flokulacyjnymi, filtracji w połączeniu z odżelazianiem i odmanganianiem, filtracji wód obiegowych. Złoże filtracyjne Hydroantracyt N frakcja 0,6-1,6 mm opakowanie jednostkowe 50 l nr zamówienia Węgiel aktywny K 125 (EWFILT) Jest to porowaty materiał filtracyjny, którego powierzchnia ziaren jest na tyle duża, że świetnie sprawdza się on w procesach katalitycznych i biologicznych. Stosowanie: filtracja mętnej wody studziennej, źródlanej i wód powierzchniowych, filtracja wody w instalacjach chemicznego lub biologicznego odżelaziania i odmanganiania silnie zanieczyszczonej wody surowej, koagulacja/flokulacja wody surowej, filtracja wody napełniającej i basenowej. Złoże filtracyjne ewafilt frakcja 1,5-2,5 mm opakowanie jednostkowe 50 l nr zamówienia Węgiel aktywny K 111 (EWSOR) Produkowany jest z wybranych gatunków węgla kamiennego, co zapewnia utrzymanie stałej jakości porów, idealny do usuwania zanieczyszczeń występujących w wodzie gruntowej. Zalecany głównie do uzdatniania wody gruntowej, odchlorowania i deozonizacji oraz usuwania smaku i zapachu wody. Gwarantuje długą żywotność produktów i oszczędność dla użytkownika. Węgiel aktywny K 111 Złoże filtracyjne węgiel aktywny K111 (EWSOR) frakcja 0,6 2,36 mm opakowanie jednostkowe 50 l nr zamówienia Ziemia okrzemkowa CELITE 545 oraz materiał pomocniczy do filtracji DICLITE 4500 Produkt wypalany/kalcynowany z dodatkiem topników. Pomocniczy materiał filtracyjny z ziemi okrzemkowej, posiada wysoką przenikalność podczas szybkiej filtracji wodnych roztworów, może być przeznaczony również do filtracji płynów bardzo lepkich takich jak kazeina, pektyna, spoiwa, żywice syntetyczne. Złoże filtracyjne ziemia okrzemkowa CELITE 545 ziemia okrzemkowa DICLITE 4500 frakcja - - opakowanie jednostkowe 22,7 kg 22,7 kg nr zamówienia

5 Filtracja Złoże szklane FM Jest to nowoczesne szklane złoże filtracyjne, które skutecznie zastępuje piasek w filtrach ciśnieniowych i grawitacyjnych. FM powoduje wzrost skuteczności filtracji. Złoże charakteryzuje się wysoką odpornością materiału oraz niską zużywalnością. Produkt na zapytanie. Złoże filtracyjne frakcja opakowanie jednostkowe złoże szklane FM 0,5 1,0 mm 1,0 2,0 mm 2,0 6,0 mm 25 kg Złoże szklane FM Piasek kwarcowy Złoże filtracyjne piasek kwarcowy frakcja mm 0,4-0,8 0,7-1,25 1,0-2,0 2,0-3,15 3,15-5,6 opakowanie kg nr zamówienia DI PC Panele filtracyjne do ziemi okrzemkowej. Przeznaczone do filtracji w systemach otwartych podciśnieniowych. Zapewniają bardzo dobrą skuteczność usuwania zanieczyszczeń występujących w postaci cząstek w zawiesinie. Uzyskana skuteczność filtracji jest porównywalna z metodą membranową. Zalecane medium filtracyjne Celite 545. Ramka wykonana z polistyrenu, tkanina wykonana z polipropylenu, zalecana prędkość filtracji 3 m/h. Piasek kwarcowy Złoże filtracyjne panel filtracyjny panel filtracyjny wymiar cm 50 x 50 60,4 x 44 nr zamówienia Panel filtracyjny 50 x 50 Panel filtracyjny 60,4 x 44 9

6 Filtracja Zawory filtracyjne 6 - drogowe 6-drogowe zawory filtracyjne posiadają 6 pozycji pracy: filtracja, płukanie wsteczne, płukanie końcowe, opróżnianie, zamknięcie, cyrkulacja. Zawory ręczne do zastosowania ogólnego Przeznaczone do montażu bocznego przy filtrze. Przyłącza gwintowane. Z boku obudowy znajduje się wziernik do obserwacji stanu zanieczyszczenia wody (typ 1½ i 2 ). Zawór ręczny 6 drogowy Zawór ręczny 1½ 2 2½ 3 4 materiał/kolor S/biały S/biały S wzmocniony włóknem szklanym/czarny W zestawie: rura, złączki, o-ringi S wzmocniony włóknem szklanym /czarny poliuretan/ czarny nr zamówienia 310-OT 320-OT SM OT 380-OT Zawory ręczne do filtrów zur i Triton Przeznaczone do montażu górnego lub bocznego przy filtrze. Przyłącza gwintowane. Z boku obudowy znajduje się wziernik do obserwacji stanu zanieczyszczenia wody. Zawór górny posiada manometr. Zawory boczne posiadają wklejone rury przyłączeniowe. Zawór ręczny 6 drogowy do filtrów zur i Triton Zawór ręczny 1½ zur 1½ zur 1½ Triton 1½ Triton 2 Triton 2 Triton materiał/kolor S/czarny S/czarny S/czarny S/biały S/czarny S/biały montaż górny boczny boczny boczny boczny boczny nr zamówienia RE272026ND RE RE261070ND (131082) RE261071ND QUSTR easy Zawory automatyczny do QUSTR easy 1001 i 4001 (1½, 2 ) włącznik czasowy włącznik czasowy i ciśnieniowy Zawór do automatycznego płukania filtrów o średnicy od d300 do d600. Przeznaczone do basenów prywatnych, publicznych, SP i fontann. Cechy: klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 230V/50Hz, max. ciśnienie 3,5 bar. W skład zamówienia wchodzi zawór 6 - drogowy wraz ze skrzynką z napędem. Można również zamówić samą skrzynkę z napędem (w wersji 24VC/DC lub 230 V/C). Zawór automatyczny ½ ½ materiał/kolor S/biały S/biały S/biały S/biały nr zamówienia kompletu nr zamówienia napędu / / QUSTR comfort Zawór automatyczny QUSTR Comfort 3001, 4001, 6501(1½,2,3 ) zegar cyfrowy z włącznikiem czasowym włącznik czasowy i ciśnieniowy zegar cyfrowy z włącznikiem czasowym, włącznik ciśnieniowy, sterowanie pompami filtrów Zawór do automatycznego płukania filtrów o średnicy od d400 do d1050. Do basenów prywatnych, publicznych i quaparków, które nie posiadają sterowania PLC. Cechy: wskaźnik pozycji na obudowie, tryb awaryjny dla wszystkich rozmiarów, klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 230V/50Hz, bezpośrednie przyłącze do pompy, ciśnienie max. 3,5 bar (dla zaworów " i " - 5 bar).w skład zamówienia wchodzi zawór 6 - drogowy wraz ze skrzynką z napędem. Można również zamówić samą skrzynkę z napędem (w wersji 24VC/DC lub 230 V/C). Większe rozmiary dostępne na zapytanie. Zawór automatyczny ½ ½ ½ materiał S S S S S S nr zamówienia kompletu nr zamówienia napędu / / /

7 Filtracja Zawór automatyczny QUSTR mp (1½, 2, 3 ) Zawór do automatycznego płukania filtrów o średnicy od d300 do d600. Zawór współpracuje ze sterowaniem zewnętrznym PLC (np. QUCOCH, QUCOCH pro). Przeznaczone do basenów prywatnych, publicznych, SP i fontann. Cechy: klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 24 V C/DC lub 230V/ C 50Hz, max. ciśnienie 3,5 bar. Większe rozmiary dostępne na zapytanie. Zawór automatyczny MP -1½, 24V MP - 2, 24V MP - 1½, 230V MP - 2, 230V materiał/kolor S/biały S/biały S/biały S/biały nr zamówienia kompletu QUSTR mp Sterownik QUCOCH Wielofunkcyjna skrzynka sterownicza do sterowania pracą basenu. Urządzenie w sposób automatyczny steruje procesem płukania filtrów. Posiada możliwość sterowania ogrzewaniem solarnym lub tradycyjnym. W sterowniku znajduje się funkcja regulacji poziomu wody w basenach skimerowych poprzez jedną sondę (nie ma możliwości zabezpieczenia pompy przed suchobiegiem), zegar z funkcją daty oraz automatyczną zmianą czasu na letni lub zimowy. Sterownik umożliwia płukanie wsteczne poprzez połączenie z 6 - drogowym zaworem automatycznym QUSTR 1001 lub z zaworem automatycznym QUSTR MP. Dodatkowo urządzenie wyposażone zostało w funkcje: opróżniania przez zawór, podłączenia urządzenia kontrolno - pomiarowego, sterowania pompą, podłączenie US, konfigurację czasu, czujnik ciśnienia, wejścia cyfrowe i analogowe, bezpotencjałowe wyjścia, alarm sygnału przekaźnika, licznik godzin pracy, wejście US, możliwość podłączenia PC. Klasa ochrony IP 54. Sterownik QUCOCH Urządzenie dostępne jest również w wersji QUCOCH pro, pozwalającej na jednoczesne sterowanie ogrzewaniem solarnym i tradycyjnym, posiada 5 sond do regulacji poziomu wody w basenach z rynna przelewową (pozwala to zabezpieczyć pompę przed suchobiegiem) oraz wyposażony jest w sterowanie pracą zaworu bezpieczeństwa i zaworu zwrotnego. Sterownik QUCOCH QUCOCH pro napięcie robocze VC, Hz , maksymalny pobór mocy V 40 zabezpieczenie pompy filtra, VC max. 8, 250 ilość przekaźników pompy filtra 1 fazowe 1 przekaźnik bezpotencjałowy 3 fazowe 3 przekaźniki bezpotencjałowe wyjścia przekaźnikowe, VC max. 5, 250 ilość wyjść max. 17 przekaźników bezpotencjałowych typ/rozmiar monitora monochromatyczny/128x64 czujnik temperatury o C czujnik prądu ±51 czujnik ciśnienia bar 0-5,5 tempaeratura otoczenia o C 0-60 temperatura magazynowania o C 0-60 wilgotność max. 80% relatywnej wilgotności waga kg ok. 2,8 wymiary szer. x wys. x gł. cm 36,4 x 14,1 x 31,9 Sterownik QUCOCH pro 11

8 Filtracja Filtry wielowarstwowe do basenów publicznych Filtr Norm Plus Korpus filtra wykonany jest z laminowanego poliestru wzmocnionego włóknem szklanym. Otwór do napełniania, otwór rewizyjny w części cylindrycznej DN 200, dwa przyłącza obiegu filtracyjnego, króciec opróżniania zbiornika, króciec odpowietrzania zbiornika, płyta denna z kompletem dysz, wziernik. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Dla wszystkich typów: ciśnienie robocze 2,5 bar, temperatura robocza max. 40 o C. Wysokość złoża filtracyjnego 1200 mm. Zbiornik filtra posiada dokumentację UDT. Filtr Norm Plus przyłącze mm wydajność* m 3 /h średnica mm wysokość całkowita mm *) przy prędkości filtracji 30m/h Filtr Norm Plus Filtr rtic Plus Linia filtrów piaskowych, dwuczęściowych produkowanych metodą wtryskową, wykonane z żywicy poliestrowej, wzmocnionej włóknem szklanym. Dostępne w różnych średnicach 65, 800, 950, 1050, 1200, maksymalne ciśnienie robocze 2,5 bar, maksymalna temperatura robocza 50ºC, wysokość złoża 1,2 m, wyposażony w ręczne odwodnienie i ręczny odpowietrznik. Dostępne z dnem kolektorowym (baseny prywatne) lub z dnem dyszowym (baseny publiczne). Zbiornik filtra posiada dokumentację UDT. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Filtr rtic Plus przyłącza 1½ 2 2½ kołnierz Ø90 kołnierz Ø110 powierzchnia filtracji m 2 0,33 0,50 0,70 0,86 1,13 prędkość filtracji m 3 /h/m 2 30 przepływ m 3 /h 9,9 15, ,8 33,9 waga kg ,0 260,0 2000,0 230,0 wypełnienie filtra żwir 0,4-0,8 mm kg żwir 1,0-1,2 mm kg nr zamówienia Filtr rtic Plus Filtr WT altic Filtr WT LTIC Filtr zwojony wykonany z żywic poliestrowych wzmacnianych włóknem szklanym. Otwór do napełniania DN 400, otwór rewizyjny w części cylindrycznej DN 400, dwa króćce obiegu filtracyjnego, króciec opróżniania zbiornika, króciec odpowietrzania zbiornika, płyta denna z kompletem dysz, wziernik DN 100. Dodatkowo należy wyposażyć filtr w orurowanie zewnętrzne oraz automatyczny zawór odpowietrzający. Dla wszystkich typów: ciśnienie robocze 2,5 bar, temperatura robocza max. 40ºC. Wysokość złoża filtracyjnego 1200 mm. Zbiornik filtra posiada dokumentację UDT. Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Filtr LTIC przyłącze DN wydajność *) m 3 /h powierzchnia filtracji m 2 0,50 0,78 1,13 1,33 1,54 2,01 2,54 3,14 3,80 4,52 średnica mm wysokość mm ilość dysz szt ciężar pustego filtra kg *)przy prędkości filtracji 30m/h 12

9 Filtracja Filtr MSF Filtr ze wzmocnionego włókna szklanego z dnem dyszowym (dysze 0,5 mm - min. 70 dysz/ m 2, z wziernikiem D ) oraz żelowo-winylową warstwą chemoodporną zgodną z DIN posiadającą certyfikat KSW - KTW i DVGW rbeitsblatt. Średnica od Ø 600 dla użytku prywatnego i hoteli, do Ø 3200 dla obiektów publicznych, basenów termalnych i rekreacyjnych. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Filtry posiadają certyfikat Tüv zgodny z wytycznymi 97/23/EG - CE 094. Ciśnienie robocze 2,5 bar (na życzenie również od 4 do 6 bar). Max temperatura pracy 50 C. Zbiornik filtra posiada dokumentację UDT. Filtr MSF Dane techniczne średnica dl mm wysokość H (Hc 1500) mm wysokość H (Hc 1800) m wysokość H (Hc 2000) mm H1 mm H2 (Hc 1500) mm H2 (Hc 1800) mm H2 (Hc 2000) mm wziernik () d mm wziernik () d mm zawór opróżniający (C) DN 50/1 50/1 50/1 50/1 100/1 100/1 100/1 100/1½ 100/1½ 100/1½ 100/1½ 100/1 zawór opróżniający (D) DN przyłącze 1/2 DN 65/65 65/65 80/80 80/80 100/ / / / / / / /150 dysze filtra (F) stk powierzchnia filtra mg 0,28 0,44 0,51 0,56 0,63 0,78 0,95 1,13 1,22 1,54 1,76 2,01 wydajność filtra (30m/h) m/h nr zamówienia Dane techniczne średnica dl mm wysokość H (Hc 1500) mm wysokość H (Hc 1800) m wysokość H (Hc 2000) mm H1 mm H2 (Hc 1500) mm H2 (Hc 1800) mm H2 (Hc 2000) mm wziernik () d mm wziernik () d mm zawór opróżniający (C) DN 100/1½ 100/1½ 100/2 100/2 100/2 100/2 100/2 100/2 100/2 100/2 100/2 zawór opróżniający (D) DN przyłącze 1/2 DN 150/ / / / / / / / / / /300 dysze filtra (F) stk powierzchnia filtra mg 2,54 2,83 3,14 3,81 4,52 4,91 5,31 5,72 6,15 7,07 8,04 wydajność filtra (30m/h) m/h nr zamówienia

10 Filtracja Filtr EURO Linia filtrów piaskowych, dwuczęściowych produkowanych metodą wtryskową, wykonane z żywicy poliestrowej, wzmocnionej włóknem szklanym. Dostępne w różnych średnicach 65, 800, 950, 1050, 1200, maksymalne ciśnienie robocze 2,5 bar, maksymalna temperatura robocza 50ºC, wysokość złoża 1,2 m, wyposażony w ręczne odwodnienie i ręczny odpowietrznik. Dostępne z dnem kolektorowym lub z dnem dyszowym. Zbiornik filtra posiada dokumentację UDT. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Filtr EURO D mm H mm / DN C mm H mm H mm HS mm HM mm wys. filtra HC 1000 wys. filta HC 1200 wys. filtra HC 1000 wys. filtra HC 1200 F ilość dysz (0,5mm) waga kg wys. filtra HC 1000 wys. filtra HC

11 Filtracja Wyposażenie dodatkowe filtrów ateria 5 zaworów ręcznych z orurowaniem z PVC Kompletne orurowanie z PVC wraz z 5 zaworami ręcznymi. Stosowane do sterowania pracą filtrów wielowarstwowych, montowane na froncie filtra. ateria 5-zaworowa D75 D90 D110 D125 D140 D160 D200 D225 numer zamówienia ateria 5 zawórów ręcznych z orurowaniem Stacja manometrów i zaworów poboru próbek Do filtrów wielowarstwowych. Montaż na froncie filtra. Posiada zaworki probiercze do poboru próbek wody oraz manometry do kontroli różnicy ciśnień na złożu filtracyjnym. Stacja manometrów i zaworów poboru próbek numer zamówienia Stacja manometrów i zaworów poboru próbek Manometry różnicowe panel Manometry różnicowe panel numer zamówienia Manometr różnicowy panel Wziernik popłuczyn Zamówienie wg rozmiaru. utomatyczne zawory odpowietrzające Stosowane w celu automatycznego odpowietrzania filtrów wielowarstwowych oraz zbiorników reakcyjnych. Wykonanie ze stali nierdzewnej, uszczelnienie EPDM lub Viton. Odprowadzenie skroplin ½ umieszczone z boku. Wziernik popłuczyn Zawory odpowietrzające ¾ 1 1¼ 1½ 2 numer zamówienia T T T T T Zawór odpowietrzający kinetyczny GW Efekt kinetyczny używany jest do odprowadzania dużych objętości powietrza z rury podczas napełniania i wprowadzania powietrza podczas opróżniania instalacji. Zawór odpowietrzający Zawory odpowietrzające kinetyczne ¾ 1 numer zamówienia Zawór odpowietrzający podwójnego działania GZ Pozwala na odpowietrzanie układów przy napełnianiu i napowietrzanie przy opróżnianiu systemu z medium. Odpowietrzanie odbywa się również w czasie, gdy rurociąg znajduje się pod ciśnieniem, a powietrze dostaje się do układu podczas jego pracy. Zawór odpowietrzający kinetyczny Zawory odpowietrzające podwójnego działania ¾ 1 numer zamówienia Szafa sterująca pracą urządzeń Tylko do sterowania instalacją z urządzeniami firmy WT. Wykonywana jest na zamówienie. Zawór odpowietrzający podwójnego działania Szafa sterująca 15

12 Filtracja Filtr dokładny RG 2 Filtr dokładny o zdolności filtracji do ok. 23 m 3 /h. W skład urządzenia wchodzi obudowa wykonana z PP, uszczelki z EPDM oraz wkład filtracyjny. Ciśnienie nominalne 8 bar, zawór spustowy ¾, dwa podłączenia dla manometrów ¼, przyłącze 2" GZ. ΔP (bar) 0,5 Filtr dokładny RG 2 0,4 0,3 0,2 0,1 120 mesh 100 mesh Q(m 3 /h) Q(l/min) Filtr dokładny RG 2" wkład pojedynczy wkład siatkowy podwójny wkład siatkowy wkład poliestrowy ze stalową ramką gwint przyłączeniowy dokładność filtracji mm 0,5 0,3 0,2 0,15 0,2/0,5 0,15/0,5 0,13/0,5 0,10/0,5 0,08/0,5 0,13 0,1 powierzchnia całkowita cm powierzchnia filtracji cm nr zamówienia Filtr dokładny RG 3 Filtr dokładny o zdolności filtracji do ok. 46 m 3 /h. W skład urządzenia wchodzi obudowa wykonana z PP, uszczelki z EPDM oraz wkład filtracyjny. Ciśnienie nominalne 8 bar, zawór spustowy ¾, dwa podłączenia dla manometrów ¼, przyłącze 3" GZ. ΔP (bar) 0,4 Filtr dokładny RG 3 0,3 0,2 0, mesh 100 mesh Q(m 3 /h) Q(l/min) Filtr dokładny RG 3" wkład pojedynczy wkład siatkowy podwójny wkład siatkowy wkład poliestrowy ze stalową ramką gwint przyłączeniowy dokładność filtracji mm 0,5 0,3 0,2 0,15 0,2/0,5 0,15/0,5 0,13/0,5 0,10/0,5 0,08/0,5 0,13 0,1 powierzchnia całkowita cm powierzchnia filtracji cm nr zamówienia

13 Wyposażenie niecki basenowej

14 Wyposażenie niecki basenowej Elementy montażowe (uzbrojenie niecki) - brąz, stal nierdzewna Skimer Skimer Skimer służy do odprowadzania z basenu zanieczyszczeń pływających po powierzchni wody. Głębokość wbudowania w ścianę 240 mm. W górnej części skimera wykonany jest otwór 1½ jako przelew awaryjny, w dolnej przyłącze 2 do podłączenia instalacji filtracji. Do skimera można podłączyć mechaniczny lub elektroniczny regulator poziomu, który stosuje się do uzupełniania wody w basenie. Zakres dostawy: skimer z prostokątnym wlotem wykonany z brązu, klapa pływaka ze stali nierdzewnej, kosz wstępny wykonany z tworzywa sztucznego. kcesoria dodatkowe: ramka frontowa ze stali nierdzewnej, ramka przykrywająca ze stali nierdzewnej, płytka podłączenia odkurzacza wykonana z tworzywa sztucznego. Skimer przelew punktowy wody w basenie nr zamówienia Ramka frontowa do niecek basenowych Ramka frontowa do niecek basenowych Wymiary: 290 x 230 mm. Wykonanie: stal nierdzewna. Ramka frontowa skimera nr zamówienia Ramka frontowa z uszczelką do niecek foliowych Wymiary: 246 x 200 mm. Wykonanie: stal nierdzewna. Ramka frontowa z uszczelką Ramka frontowa skimera z uszczelką do niecek foliowych nr zamówienia Ramka przykrywająca górna pojedyncza Wymiary: 194 x 194 mm. Wykonanie: stal nierdzewna. Ramka przykrywająca górna pojedyncza nr zamówienia Ramka przykrywająca górna pojedyncza Ramka przykrywająca górna podwójna (skimer + regulator poziomu wody) Wymiary: 334 x 194 mm. Wykonanie: stal nierdzewna. Ramka przykrywająca górna podwójna nr zamówienia Ramka przykrywająca górna podwójna Płytka do podłączenia węża odkurzacza NW 38 Wykonanie: tworzywo sztuczne. Płytka do podłączenia węża odkurzacza NW 38 nr zamówienia Płytka podłączenia węża odkurzacza 36

15 Wyposażenie niecki basenowej Mechaniczny regulator poziomu wody Wyposażenie dodatkowe do skimera ( ). Montowany w ścianie przy skimerze, służy do uzupełniania wody w basenie. Przeznaczony do wszystkich typów basenów. Korpus wykonany z brązu, pokrywa wykonana ze stali nierdzewnej. Mechaniczny regulator poziomu wody nr zamówienia Mechaniczny regulator poziomu wody Elektroniczny regulator poziomu wody Wyposażenie dodatkowe do skimera ( ). Przeznaczony do wszystkich typów basenów. Zakres dostawy: czujnik poziomu (np. do montażu w korpusie skimera), rurka osłonowa, skrzynka podłączeniowa, zawór elektromagnetyczny. Elektroniczny regulator poziomu wody nr zamówienia Elektroniczny regulator poziomu wody Gniazdo odkurzacza Przeznaczone do podłączenia urządzeń czyszczących dno i ściany basenu. Komplet składa się z: gniazda odkurzacza wykonanego ze stali nierdzewnej, tulei do węża oraz korka zamykającego, które posiadają powłokę Ni-Sn. Wykonanie: stal nierdzewna ISI 316L. Gniazdko odkurzacza 2 /40 do ceramiki 2 /40 do folii gwint zewn. 2 2 długość gwintu mm nr zamówienia Gniazdo odkurzacza Tuleja połączeniowa do gniazda odkurzacza Tuleja połączeniowa do gniazda odkurzacza nr zamówienia Tuleja połączeniowa gniazda odkurzacza Korek gniazda odkurzacza Korek gniazda odkurzacza nr zamówienia Dysza zasysająca ścienna Stosowana jako dopływ wody z basenu, często montowana w brodzikach dla dzieci. Do montażu w króćcu ściennym. Korpus wykonany z brązu, dekiel ze stali nierdzewnej polerowana. Korek gniazda odkurzacza Dysza zasysająca 1½ /40 do ceramiki 2 /40 do ceramiki 2 /70 do ceramiki 2 /40 do folii gwint zewn. 1½ długość gwintu mm nr zamówienia Dysza zasysająca ścienna 37

16 Wyposażenie niecki basenowej Muszla probiercza Muszla probiercza Dysza wlotowa ścienna - do basenów wykładanych ceramiką Dysza wlotowa denna Spust denny odejście pionowe Muszla probiercza Wykorzystywana jest jako punkt dopływu wody basenowej do urządzeń kontrolno - pomiarowych. Korpus wykonany z brązu, dekiel ze stali nierdzewnej polerowana ISI 316L. Muszla probiercza 1½ /40 do ceramiki 2 /40 do ceramiki 2 /70 do ceramiki 2 /40 do folii gwint zewn. 1½ długość gwintu mm nr zamówienia Muszla probiercza Wykorzystywana jest, jako punkt dopływu wody basenowej do urządzeń kontrolno - pomiarowych. Korpus wykonany z brązu, dekiel posiada powłokę Ni-Sn. Muszla probiercza 1½ /30 do ceramiki 2 /40 do ceramiki 2 /70 do ceramiki 2 /40 do folii gwint zewn. 1½ długość gwintu mm nr zamówienia Dysza wlotowa ścienna - do basenów wykładanych ceramiką Umożliwia dopływ wody do basenu przez ścianę. Montowana w króćcu przejściowym ściennym. Otwór ø18mm. Korpus wykonany z brązu, dekiel wykonany ze stali nierdzewnej polerowanej ISI 316L. Dysza wlotowa 1½ /40 1½ /70 2 /40 2 /70 gwint zewn. 1½ 1½ 2 2 długość gwintu mm nr zamówienia Dysza wlotowa ścienna do basenów foliowanych Dysza wlotowa 2 /40 gwint zewn. 2 długość gwintu mm 40 nr zamówienia Dysza wlotowa denna - do basenów wykładanych ceramiką Umożliwia dopływ wody przez dno basenu. Możliwa regulacja ilości wody wpływającej. Montowana w króćcu przejściowym dennym. Korpus wykonany z brązu, dekiel wykonany ze stali nierdzewnej polerowanej ISI 316L. Dysza wlotowa 1½ 2 gwint zewn. 1½ 2 nr zamówienia Uszczelki do basenów foliowanych nr zamówienia Spust denny Opróżnianie basenu, ewentualnie wspomaganie cyrkulacji wody w obiegu. Zakres dostawy: korpus z odejściem pionowym lub kątowym (90 ), połączenie na gwint wewn. 2. Dekiel antywirowy ø168 mm. Korpus wykonany z brązu, dekiel wykonany ze stali nierdzewnej polerowanej ISI 316L. Spust denny odejście pionowe 180 odejście w bok 90 gwint wewn. 2 2 nr zamówienia Spust denny odejście w bok 38

17 Wyposażenie niecki basenowej Króciec przejściowy ścienny Umożliwia montaż dysz ściennych, muszli probierczej oraz gniazda odkurzacza. Króciec z kołnierzem uszczelniającym wykonany z brązu. Króciec przejściowy ścienny 240 mm 300 mm gwint g.w. 2 / g.w. 2 g.w. 2 / g.w. 2 długość mm nr zamówienia Kratka odpływu z rynny przelewowej - okrągła Korpus wykonany z brązu, ruszt z powłoką Ni-Sn. Kratka odpływu g.z. 2 ½ /g.w. 2 g.z. 2 długość gwintu mm średnica dekla mm ,5 nr zamówienia Króciec przejściowy Kratka odpływu z rynny przelewowej okrągła Kratka odpływu z rynny przelewowej - podłużna Korpus wykonany z brązu, ruszt z powłoką Ni-Sn. Kratka odpływu g.w. 2 wymiary mm 100 x 60 nr zamówienia Kratka odpływu z rynny przelewowej Elementy montażowe (uzbrojenie niecki) - S Skimer MINI do basenu ogrodowego (z folią) Do małych basenów foliowanych lub gotowych można stosować skimer typu MINI, wykonany z odpornego tworzywa sztucznego S w kolorze białym. Wymiary 220 x 310 mm, głębokość wbudowania 215 mm. Przyłącze ø50/ø63, odpływ do kanalizacji 32 mm, przelew awaryjny 32 mm. Nie ma możliwości podłączenia odpływu ze spustu dennego. Posiada dyszę wlotową ścienną z uszczelkami. Wyposażenie dodatkowe: kosz wstępny, przednia ramka maskująca oraz płytka podłączenia odkurzacza Skimer MINI do basenu ogrodowego (z folią) nr zamówienia H - R - P001 Skimer MINI Skimer Skimer wykonany jest z odpornego tworzywa sztucznego S w kolorze białym. Dostępny z okrągłą lub kwadratową przykrywą wierzchnią. Pojemność 17,5 l. Dostępne są także skimery z przedłużonym wlotem do 535 mm oraz z szerszym wlotem do 450 x 235 mm. Skimery do basenów foliowanych i prefabrykowanych posiadają w zestawie: uszczelki, kołnierze i śruby. Przyłącza: zasysania: 1½ gwint wewnętrzny oraz 2 gwint zewnętrzny; spustu: 2 gwint wewnętrzny; przelew awaryjny: ø32 mm do wklejenia. W zakres dostawy skimera wchodzą: filtr wstępny, płytka przelewowa oraz płytka podłączenia odkurzacza. Skimer do ceramiki do ceramiki do folii/do niecek gotowych do folii /do niecek gotowych dekiel okrągły prostokątny okrągły prostokątny nr zamówienia Mechaniczny regulator poziomu wody Do montażu na ścianie obok skimmera. Służy do uzupełniania wody bezpośrednio do basenu. Wykonany z tworzywa sztucznego S. Pojemnik regulatora poziomu z kulą pływaka, zaworem odcinającym i wierzchnią płytką przykrywającą. Przyłącze wody doprowadzającej ¾ gwint zewnętrzny. Mechaniczny regulator poziomu wody nr zamówienia Dysza wlotowa denna WT 1½ - do ceramiki Zapewnia dopływ wody przez dno basenu. Wkręcana w króciec denny PVC. Gniazdo dyszy ø67mm, maskownica dyszy ø115 mm, gwint zewnętrzny 1½. Dysza wlotowa denna WT 1½ - do ceramiki nr zamówienia Skimer Mechaniczny regulator poziomu wody Dysza wlotowa denna 39

18 Wyposażenie niecki basenowej Dysza wlotowa ścienna STRL 2 Dysza wlotowa denna STRL 2 Gniazdo do podłączenia odkurzacza STRL Dysza wlotowa ścienna MULTIFLOW 2 Umożliwia dopływ wody przez ścianę basenu. Element podstawowy z przesłoną i kulką wlotu wody. Kulka dyszy posiada wyjścia w trzech rozmiarach ø14, 20 oraz 25 mm. Maksymalny przepływ to odpowiednio 4, 4,5 oraz 7m 3 /h. Połączenie gwintowane zewnętrzne 2, średnica wewnętrzna rury ø50mm. Dysza wykonana jest z tworzywa sztucznego S w kolorze białym. Dysze do basenów foliowanych i prefabrykowanych dostarczane są z uszczelkami i śrubami. Dysza ścienna MULTIFLOW 2" do ceramiki do folii nr zamówienia Dysza wlotowa denna 2 Umożliwia dopływ wody przez dno basenu. Połączenie na gwint zewn. 2 lub do wklejenia rury ø50 mm. Regulowany przepływ, max. 12 m 3 /h. Dysza wykonana jest z tworzywa sztucznego S w kolorze białym. Dysze do basenów foliowanych i prefabrykowanych dostarczane są z uszczelkami i śrubami. Dysza denna do ceramiki do folii nr zamówienia Gniazdo do podłączenia odkurzacza Wykonane z odpornego tworzywa sztucznego S w kolorze białym. Gwint zewnętrzny 2. Z korkiem zamykającym. Gniazdo do basenów foliowanych i prefabrykowanych dostarczane z uszczelkami i śrubami. Gniazdo dla odkurzacza do ceramiki do folii nr zamówienia Spust denny 2 Wykonany z odpornego tworzywa sztucznego S w kolorze białym. Dekiel spustu prostokątny lub okrągły. Przyłącze boczne: 2 gwint wewnętrzny. Max. przepływ 13 m 3 /h. Spusty do basenów foliowanych i prefabrykowanych dostarczane są z uszczelkami, kołnierzami i śrubami. Wymiary: prostokątny 210x210 mm, okrągły ø210 mm. Spust denny STRL 2 Spust denny do ceramiki prostokątny do ceramiki okrągły do folii prostokątny do folii okrągły nr zamówienia Elementy montażowe (uzbrojenie niecki) - PVC Króciec ścienny Stosowany jest jako szczelne przejście przez ścianę basenu do połączenia z dyszą ścienną, gniazdem odkurzacza lub muszlą probierczą. Posiada kołnierz uszczelniający. Długość króćca 300 mm. Króciec ścienny g.w. 2 /g.w. 2 g.w. 2 /g.z.2 lub do wklejenia rury ø 50mm nr zamówienia Króciec ścienny Króciec napływowy rynny przelewowej Króciec napływowy rynny przelewowej nr zamówienia Króciec do dyszy wlotowej dennej Króciec do dyszy wlotowej dennej nr zamówienia K-RP K-DD 40

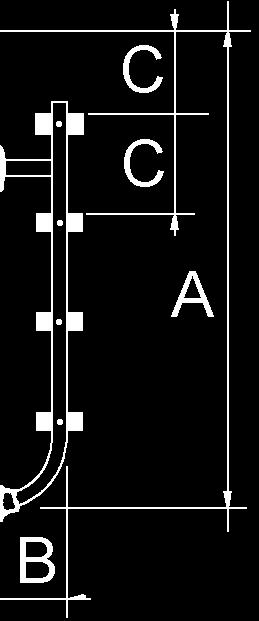

19 Wyposażenie niecki basenowej Drabinki basenowe Drabinka wąska Przeznaczona do basenów ze skimerem. Średnica rurki ø43 mm, rozstaw poręczy 500 mm. Wykonana ze stali nierdzewnej ISI 316. Stopnie drabinki ze specjalnymi nakładkami antypoślizgowymi. Dostarczana w komplecie z kotwami mocującymi. Drabinka wąska 3-stopniowa 4-stopniowa 5-stopniowa liczba stopni wymiary: mm mm C mm D mm E mm F mm nr zamówienia: Drabinka wąska Drabinka szeroka Przeznaczona do basenów z rynną przelewową. Średnica rurki ø43 mm, rozstaw poręczy 500 mm. Wykonana ze stali nierdzewnej ISI 316. Stopnie drabinki ze specjalnymi nakładkami antypoślizgowymi. Dostarczana w komplecie z kotwami mocującymi. Drabinka szeroka 3-stopniowa 4-stopniowa 5-stopniowa liczba stopni wymiary: mm mm C mm D mm E mm F mm nr zamówienia: Drabinka szeroka 41

20 Wyposażenie niecki basenowej Poręcze wydłużone Wykonane z polerowanej stali nierdzewnej ISI 316. Średnica rurki ø43 mm. W komplecie 2 szt. poręczy z kołnierzami oraz kompletem śrub, uszczelek i kołków do zamocowania. Poręcze wydłużone 800 x x 800 nr zamówienia Poręcze wydłużone Poręcze standardowe (470 x 800) - prostokątne podstawy Wykonane z polerowanej stali nierdzewnej ISI 316. Średnica rurki ø43 mm. W komplecie 2 szt. poręczy z kołnierzami oraz kompletem śrub, uszczelek i kołków do zamocowania. Poręcze standardowe nr zamówienia Poręcze standardowe (470x800) Poręcze skrzyżowane Wykonane z polerowanej stali nierdzewnej ISI 316. Średnica rurki ø43 mm. W komplecie 2 szt. poręczy z kołnierzami oraz kompletem śrub, uszczelek i kołków do zamocowania. Poręcze skrzyżowane nr zamówienia Poręcze skrzyżowane Poręcze symetryczne Wykonane z polerowanej stali nierdzewnej ISI 316. Średnica rurki ø43 mm. W komplecie 2 szt. poręczy z kołnierzami, śrubami, uszczelkami i kołkami. Do zamocowania należy użyć kotwy (osobna pozycja). Poręcze symetryczne nr zamówienia Poręcze symetryczne 42

21 Wyposażenie niecki basenowej Poręcze niesymetryczne Wykonane z polerowanej stali nierdzewnej ISI 316. Średnica rurki ø43 mm. W komplecie 2 szt. poręczy z kołnierzami, śrubami, uszczelkami i kołkami. Do zamocowania należy użyć kotwy (osobna pozycja). Poręcze niesymetryczne nr zamówienia Poręcze niesymetryczne Kotwa mocująca do poręczy i drabinek Wykonana ze stali nierdzewnej ISI 316, do rurki ø43 mm. Ze śrubami. Kotwa mocująca do poręczy i drabinek nr zamówienia Kotwa mocująca do poręczy i drabinek Drabinka dzielona - część dolna Wykonana ze stali nierdzewnej ISI 316. Ze stopniami antypoślizgowymi. Dostarczana w komplecie z wszystkimi elementami mocującymi. Drabinka dzielona 2-stopniowa 3-stopniowa 4-stopniowa 5-stopniowa liczba stopni wymiary: mm mm C mm nr zamówienia: Drabinka dzielona - część dolna Drabinka dzielona z 1-szym stopniem podwójnym - część dolna Wykonana ze stali nierdzewnej ISI 316. Ze stopniami antypoślizgowymi - pierwszy stopień podwójny. Dostarczana w komplecie z wszystkimi elementami mocującymi. Drabinka dzielona 2-stopniowa 3-stopniowa 4-stopniowa 5-stopniowa liczba stopni wymiary: mm nr zamówienia: Zestaw montażowy kotwy Wykonany z tworzywa sztucznego, do rurki ø43 mm. Zestaw montażowy kotwy nr zamówienia Drabinka dzielona z 1 - szym stopniem podwójnym Przegub Wykonany z polerowanej stali nierdzewnej ISI 304. Umożliwia składanie drabinki w dowolnej chwili bez konieczności jej demontażu. Posiada drążek obrotowy oraz mechanizm samoblokujący. Zestaw montażowy kotwy Przegub nr zamówienia Przegub 43

22 Wyposażenie niecki basenowej Winda hydrauliczna Podnośniki dla niepełnosprawnych Winda hydrauliczna (podnośnik dla niepełnosprawnych) Umożliwia osobom niepełnosprawnym wejście/wyjście z basenu w pozycji siedzącej. Do montażu na brzegach basenów terapeutycznych oraz basenów publicznych. Hydrauliczny mechanizm podnoszący, rama ze stali nierdzewnej ISI 316, krzesełko z tworzywa sztucznego, drabinka dla osoby asystującej. Max. nośność 115 kg, kąt obrotu krzesełka 100. Zasilanie urządzenia wodą o min. ciśnieniu 3,5 kg/cm 2, zapotrzebowanie wody ok. 7 l na cykl. Dla basenów o głębokości mniejszej niż 1,4 m wykonanie na zamówienie specjalne. Poręcze L-650 L-1000 zastosowanie dla basenów ze skimerem dla basenów z rynną przelewową długość poręczy mm nr zamówienia Wał nośny nr zamówienia Częsci składowe nr zamówienia Poręcz Wał nośny Części składowe L-650 L

23 Wyposażenie niecki basenowej Podnośnik PL (podnośnik dla niepełnosprawnych) Idealne rozwiązanie dla obiektów z kilkoma basenami. Podnośnik można ustawić w dowolnym miejscu wzdłuż basenu i odstawić, gdy nie jest używany lub przetransportować do kolejnej niecki. Podnośnik posiada 24VDC akumulator, który pozwala napędzać mechaniczne ramię urządzenia przez długi czas. Ręczny kontroler pracy podnośnika jest całkowicie wodoodporny. Podnośnik może być obsługiwany zarówno przez użytkownika jak i opiekuna. Przed zastosowaniem wystarczy ustawić siedzisko wzdłuż krawędzi basenu, zablokować koła, rozstawić stabilizatory i można rozpocząć proces opuszczania. Urządzenie wykonane zostało z materiałów odpornych na korozję. Podnośnik PL posiada udźwig do 136 kg i promień skrętu do 240 o. Podnośnik PL nr zamówienia Podnośnik PL Podnośnik SPLSH (podnośnik dla niepełnosprawnych) Podnośnik ten charakteryzuje się bardzo dużym polem manewru nawet do 359 o. Prawidłowa instalacja wymaga osadzenia kotwy mocującej w podłożu. Istnieje możliwość demontażu urządzenia i przewiezienia za pomocą specjalnego wózka w inne miejsce wyposażone w kotwę lub do pomieszczenia technicznego. Zasilanie akumulatorowe z łatwą obsługą za pomocą ręcznego, wodoodpornego sterownika. Konstrukcja jest całkowicie odporna na korozję. Na wyposażeniu podłokietnik i podnóżek. Maksymalny udźwig 136 kg. Podnośnik SPLSH nr zamówienia Ruszt do rynny przelewowej Kątownik do układania rusztu Stosowany dla kratek o wysokości 22, 24 i 35 mm. Wykonany z tworzywa sztucznego, dostarczany w odcinkach 2 - metrowych. Wymiary wewnętrzne 24 mm x 37 mm. Kątownik do układania rusztu nr zamówienia Ruszt poprzeczny prosty (z elementów) Wykonany z PP. Panele łączone na zatrzask tworzą odcinki proste. 5 elementów = 0,975 m. Ruszt poprzeczny prosty 245 mm 295 mm 335 mm szerokość rynny mm szerokość rusztu mm wysokość mm nr zamówienia Ruszt podłużny prosty (z elementów) Wykonany z PP. Panele łączone na zatrzask. Ich elastyczność pozwala uzyskać łuk o promieniu zewnętrznym 5 m. Ruszt, który wymaga przycięcia można zakończyć elementem końcowym. 5 elementów = 1,024 m. Ruszt podłużny prosty 195 mm 245 mm 295 mm 345 mm szerokość rynny mm szerokość rusztu mm wysokość mm nr zamówienia Elementy końcowe Wykonany z PP. Do zakończenia rusztów, które wymagają przycięcia. Elementy końcowe 195 mm 245 mm 295 mm 345 mm szerokość rynny mm szerokość rusztu mm wysokość mm nr zamówienia Kątownik do układania rusztu Ruszt poprzeczny prosty (z elementów) Ruszt podłużny prosty (z elementów) 45

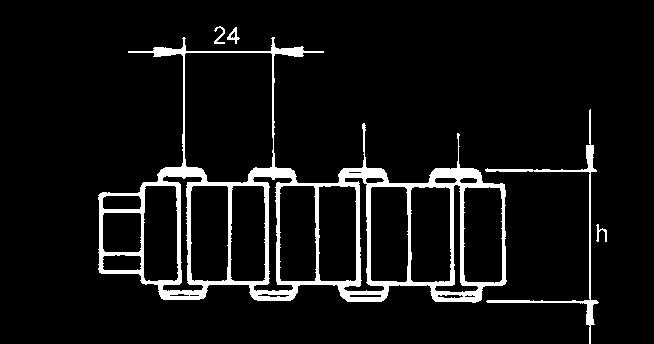

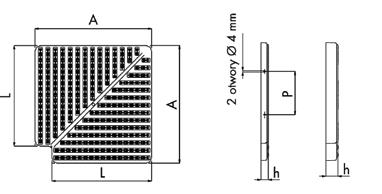

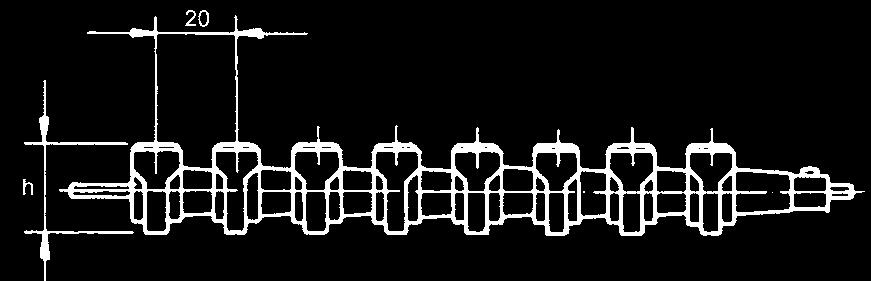

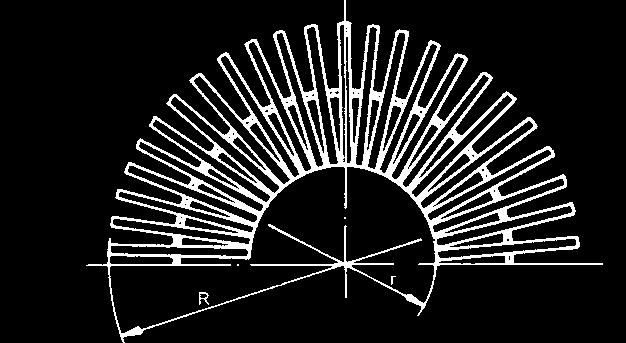

24 Wyposażenie niecki basenowej Ruszt wyginany Ruszt wyginany Wykonany z PP. Panele łączone są w jednym środkowym punkcie, co umożliwia układanie ich w łuki. 45 elementów = 1 mb. Ruszt wyginany 195/ / / / / / 35 szerokość rynny mm szerokość rusztu mm wysokość h mm promień łuku zewnętrznego R mm promień łuku wewnętrznego r mm nr zamówienia R r Ruszt pojedyńczy prosty Wykonany z PP. Elementy połączone linką ze stali nierdzewnej tworzą proste odcinki bez możliwości ich wyginania. 49 elementów=1 mb. Ruszt pojedyńczy prosty 195 mm 245 mm szerokość rynny mm szerokość rusztu mm wysokość (h) mm nr zamówienia Ruszt pojedynczy prosty Linka do łączenia rusztu prostego Linka ze stali nierdzewnej ISI 316 w otulinie plastikowej, ø2,5 mm, 1 mb. Linka do łączenia ruszty prostego nr zamówienia Końcówki linki do łączenia rusztu Wykonane z brązu. Końcówki linki do łączenia rusztu nr zamówienia Narożnik rusztu 90 o Narożnik rusztu 90 o Wykonany z PP. W kolorze białym. Narożnik rusztu niski 195 mm 245 mm 295 mm 335 mm szerokość rusztu L mm wysokość h mm wymiar mm wymiar P mm nr zamówienia Narożnik rusztu wysoki 195 mm 245 mm 295 mm 335 mm szerokość rusztu L mm wysokość h mm wymiar mm nr zamówienia

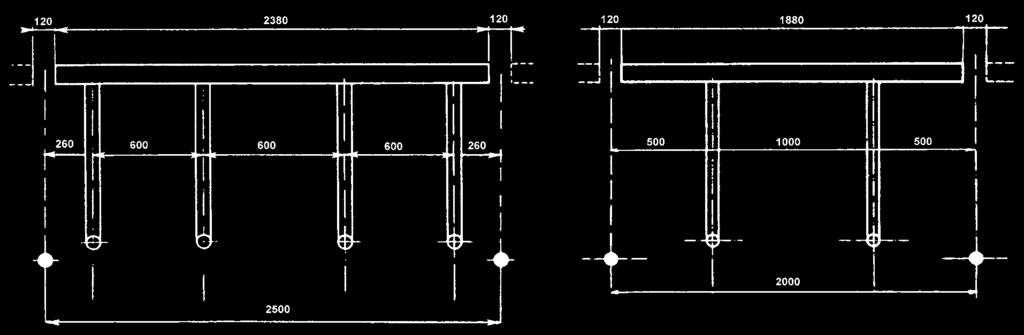

25 Wyposażenie niecki basenowej Wyposażenie sportowe Zestaw falstartowy Zestaw składa się z 2 słupków o wysokości 1,8 m, wykonanych ze stali nierdzewnej ISI 316 oraz liny falstartowej z koralikami. Dodatkowo należy zamówić kotwy do mocowania (nr zamówienia lub 00142). Wg przepisów FIN lina falstartowa powinna być umocowana nad powierzchnią wody na wysokości nie niższej niż 1,2 m, w odległości 15 m od ściany ze słupkami startowymi. Słupki zestawu falstartowego Do basenu o max. szerokości 21 m. Rurka ø 43 mm, 2 szt. Słupki zestawu falstartowego nr zamówienia Lina falstartowa Poliestrowa, z koralikami. Do basenu o szerokości 12,5 m. Lina falstartowa nr zamówienia Przy składaniu zamówienia proszę podać szerokość basenu. Zestaw falstartowy Zestaw nawrotowy Zestaw składa się z 4 słupków o wysokości 1,8 m, wykonanych ze stali nierdzewnej ISI 316 oraz liny nawrotowej z chorągiewkami. Dodatkowo należy zamówić kotwy do mocowania (nr zamówienia lub 00142). Słupki zestawu nawrotowego powinny być mocowane w odległości 5 m od każdej ściany szczytowej. Słupki zestawu nawrotowego Do basenu o max. szerokości 21 m. Rurka ø43 mm, 4 szt. Słupki zestawu nawrotowego nr zamówienia Liny nawrotowe 2 liny nawrotowe z chorągiewkami. Liny nawrotowe nr zamówienia Przy składaniu zamówienia proszę podać szerokość basenu. Kotwa mocująca prosta Do basenu z rynną przelewową typu Zurich - Wiesbaden. Wykonana ze stali nierdzewnej ISI 316. Dla rurek ø43 mm. Kotwa mocująca prosta nr zamówienia Zestaw nawrotowy Kotwa mocująca prosta Do basenu z rynną przelewową typu fińskiego. Wykonana ze stali nierdzewnej ISI 316. Dla rurek ø43 mm. Kotwa mocująca skośna nr zamówienia Ø75 Ø45+50 Kotwa mocująca prosta Ø75 47

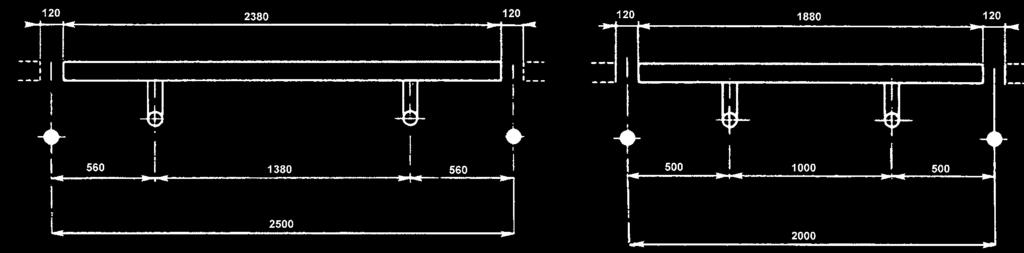

26 Wyposażenie niecki basenowej Słupki startowe skośne Słupki startowe proste Kraty nawrotowe Słupki startowe skośne Wykonane ze stali nierdzewnej ISI 316. Platforma i stopnie z poliestru i włókna szklanego, antypoślizgowe. Platforma jest regulowana (przód/tył). Wymiary platformy: 500 mm x 500 mm. Kotwy dostarczane są w komplecie ze słupkami. Słupki startowe skośne 700 mm 400 mm wysokość mm nr zamówienia Słupki startowe proste Wykonane ze stali nierdzewnej ISI 304. Platforma i stopnie z poliestru i włókna szklanego, antypoślizgowe. Wymiary platformy: 500 mm x 500 mm. Słupki wymagają dodatkowo 2 kotew Słupki startowe proste 700 mm 400 mm wysokość mm nr zamówienia Na życzenie możliwość zamówienia słupków w wykonaniu ze stali ISI 316. Kraty nawrotowe Ekran kraty nawrotowej z twardego, białego tworzywa, umocowany w ramie ze stali nierdzewnej ISI 316. Wysokość 300 mm. Kraty nawrotowe do toru o szerokości 2 m do toru o szerokości 2,5 m nr zamówienia Mocowanie do krat nawrotowych Wykonane ze stali nierdzewnej ISI 316, do osadzenia w przybaseniu za pomocą kotew lub (należy zamówić osobno). Przy zamówieniu należy podać wymiary H i L oraz typ rynny przelewowej. Mocowanie do krat nawrotowych nr zamówienia Rozstaw kotew dla L < 500mm Przelew typu Zurich - Wiesbaden Przelew typu fińskiego Rozstaw kotew dla L > 500mm

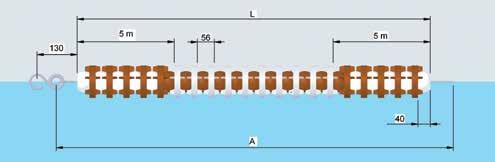

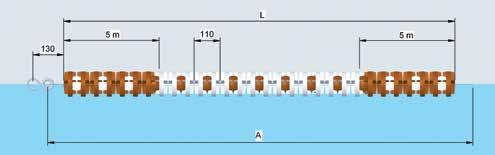

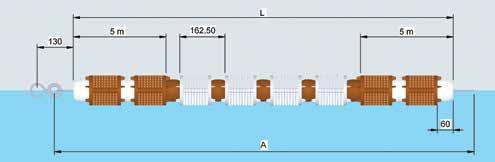

27 Wyposażenie niecki basenowej Liny torowe (do rozgraniczania torów pływackich) Do rozgraniczania torów pływackich w basenach publicznych, a także do oddzielania części basenu o różnym przeznaczeniu stosuje się liny torowe. Każdy zestaw zawiera linkę stalową, komplet pływaków z tworzywa sztucznego i hak zaczepowy. Drugi hak (zalecany napinający z naciągiem) oraz kotwy i zaczepy mocujące należy zamówić osobno. Standardowa długość liny: 25 m (na specjalne zamówienie dostępne również o długości 50 m). Standardowa kombinacja kolorów pływaków: pomarańczowe na odcinku 5 m z obu stron liny, pozostałe pływaki białe lub mieszane (na specjalne zamówienie dostępne są wszelkie kombinacje pływaków niebieskich, czerwonych i białych). Lina torowa MOSCOW Długość 25m. Lina torowa MOSCOW nr zamówienia Lina torowa MOSCOW Linia torowa SEUL Długość 25m. Lina torowa SEUL nr zamówienia Lina torowa SEUL Lina torowa RCELON Linia torowa RCELON Długość 25m. Lina torowa RCELON nr zamówienia Lina torowa FRNE 49

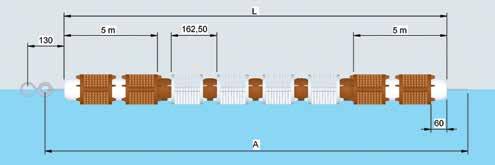

28 Wyposażenie niecki basenowej Lina torowa FRNCE Długość 25m. Lina torowa FRNCE nr zamówienia Lina torowa FRNE Hak zaczepowy bez naciągu Hak zaczepowy bez naciągu Wykonany ze stali nierdzewnej ISI 304. Hak napinający z naciągiem Hak zaczepowy bez naciągu nr zamówienia Hak napinający z naciągiem Wykonany z chromowanego brązu. Hak napinający (śruba rzymska) Hak napinający z naciągiem nr zamówienia Hak napinający (śruba rzymska) Wykonany ze stali nierdzewnej ISI 316. Hak napinający z naciągiem nr zamówienia Zaczep do mocowania liny w ścianie Zaczep do mocowania liny w ścianie Wykonany ze stali nierdzewnej ISI 316. Zaczep do mocowania liny w ścianie nr zamówienia Uchwyt do mocowania lin za rynną Uchwyt do mocowanie lin za rynną Wykonany ze stali nierdzewnej ISI 316. Uchwyt do mocowanie lin za rynną nr zamówienia ęben do nawijania lin torowych Wykonany ze stali nierdzewnej ISI 304. Z czterema ruchomymi kółkami (dwa posiadają hamulce) do transportu lin na zwijaczu. ęben do nawijania lin torowych nr zamówienia ęben do zwijania lin torowych 50

29 Oświetlenie i Chapter atrakcje wodne

30 Oświetlenie i atrakcje wodne Oświetlenie podwodne basenu - brąz + stal nierdzewna Reflektor halogenowy 300 W/12 V Reflektor z lampą 300 W/12 V i kablem 2,5 m. Średnica reflektora ø270 mm. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor 300W/12V Reflektor halogenowy 300 W/12 V nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Kpl. uszczelek do basenów z folią nr zamówienia Reflektor halogenowy HLOSTR Reflektor halogenowy HLOSTR 2 x 50 W i 2 x 65 W Reflektor z 2 żarówkami halogenowymi 50 W lub 65 W i kablem 2,5 m. Średnica reflektora ø270 mm. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor halogenowy HLOSTR 2 x 50 W/12 V 2 x 65 W/12 V nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Kpl. uszczelek do basenów z folią nr zamówienia Nisza do reflektorów ( ) Reflektor halogenowy MIDI 50W/12V Reflektor halogenowy MIDI 50 W/12 V Stosowany w małych basenach, przy schodach wejściowych lub wannach. Średnica reflektora ø110 mm, głębokość wbudowania 110 mm. Reflektor o mocy 50 W z kablem 2,5 m. Do montażu reflektora niezbędna jest nisza ścienna z rurą osłonową kabla. Reflektor halogenowy MIDI MIDI 50 W/12 V nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Kpl. uszczelek do basenów z folią nr zamówienia Reflektor halogenowy stojący 35 W/12 V, 50 W/12 V Nisza do reflektorów ( ) Reflektor do fontann lub podświetlenia atrakcji wodnych z żarówką halogenową. Średnica reflektora ø73,5 mm. Kabel reflektora 2 m. Materiał: obudowa z brązu, przesłona z polerowanej stali nierdzewnej ISI 316L. Szkło maskujące przezroczyste. Regulacja położenia 90º Reflektor halogenowy stojący 35 W/12 V 50 W/12 V nr zamówienia nr zamówienia ze szkłem wzmocnionym Reflektor diodowy POWER LED 24 x 3 W Reflektor z 24 żarówkami diodowymi 3W w kolorach: białym, niebieskim lub RG. Kabel reflektora 5 m. Średnica reflektora ø270 mm, głębokość wbudowania 115 mm. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor halogenowy stojący 50W/12V Reflektor diodowy POWER LED 24x3W Reflektor diodowy POWER LED 24 x 3 W/12 V biały 24 x 3 W/12 V niebieski 24 x 3 W/12 V RG nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Transformator do LED (biały/niebieski) do podłączenia 1 x POWER LED 24 x 3 W nr zamówienia Transformator do LED RG do podłączenia 1 x POWER LED 24 x 3 W RG nr zamówienia Pilot do zdalnej obsługi reflektora RG (do ) nr zamówienia

31 Oświetlenie i atrakcje wodne Reflektor diodowy POWER LED 12x3 W Reflektor z 12 żarówkami diodowymi 3W w kolorach: białym, niebieskim lub RG (płynna zmiana kolorów). Kabel reflektora 5 m. Średnica reflektora ø270 mm. Materiał: obudowa z brązu, przesłona z polerowanej stali nierdzewnej ISI 316L. Szkło maskujące przezroczyste. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor diodowy POWER LED 12x 3 W/12 V biały 12 x 3 W/12 V niebieski 12x 3 W/12 V RG nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Transformator do LED (biały/niebieski) do podłączenia 2 x POWER LED 12 x 3 W nr zamówienia Transformator do LED RG do podłączenia 2 x POWER LED 12 x 3 W RG nr zamówienia Pilot do zdalnej obsługi reflektora RG (do ) nr zamówienia Reflektor diodowy POWER LED 12x3 W Reflektor z 12 żarówkami diodowymi 3W w kolorach: białym, niebieskim lub RG (płynna zmiana kolorów). Kabel reflektora 5 m. Średnica reflektora ø146 mm. Materiał: obudowa z brązu, przesłona z polerowanej stali nierdzewnej ISI 316L. Szkło maskujące przezroczyste. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor diodowy POWER LED 12x 3 W/12 V biały 12 x 3 W/12 V niebieski 12x 3 W/12 V RG nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Transformator do LED (biały/niebieski) do podłączenia 2 x POWER LED 12 x 3 W nr zamówienia Transformator do LED RG do podłączenia 2 x POWER LED 12 x 3 W RG nr zamówienia Pilot do zdalnej obsługi reflektora RG (do ) nr zamówienia Reflektor diodowy POWER LED 3 x 2 W, 3 x 3 W Reflektor z 3 żarówkami diodowymi w kolorach: białym, czerwonym, zielonym, niebieskim, pomarańczowym lub RG (płynna zmiana kolorów). Kabel reflektora 2 m. Średnica reflektora ø110 mm. Materiał: obudowa z brązu, przesłona z polerowanej stali nierdzewnej ISI 316L. Szkło maskujące przezroczyste. Do zamontowania reflektora niezbędna jest nisza ścienna z rurą osłonową kabla (peszlem). Reflektor diodowy POWER LED 3 x 3 W biały 3 x 2 W czerwony 3 x 2 W zielony 3 x 2 W niebieski 3 x 2 W pomarańczowy 3 x 2 W RG nr zamówienia Nisza z brązu do reflektora + peszel nr zamówienia Transformator do LED (biały/niebieski) do podłączenia 4 x POWER LED 3 x 2 W nr zamówienia Ttransformator do LED RG do podłączenia 6 x POWER LED 3 x 2 W RG nr zamówienia Sterownik Master nr zamówienia Pilot do zdalnej obsługi reflektora RG na podczerwień (do ) nr zamówienia Reflektor diodowy stojący POWER LED 3 x 2 W, 3 x 3W Reflektor do fontann lub podświetlenia atrakcji wodnych z 3 żarówkami diodowymi w kolorach: białym, czerwonym, zielonym, niebieskim lub pomarańczowym. Średnica reflektora ø73,5 mm. Kabel reflektora 2 m. Materiał: obudowa z brązu, przesłona z polerowanej stali nierdzewnej ISI 316L. Szkło maskujące przezroczyste. Regulacja położenia 90º. Reflektor diodowy stojący 3 x 3 W biały 3 x 2 W czerwony 3 x 2 W zielony 3 x 2 W niebieski 3 x 2 W pomarańczowy nr zamówienia nr zamówienia ze szkłem wzmocnionym Reflektor diodowy POWER LED 12x3W Reflektor diodowy POWER LED 12x3W Nisza do reflektorów ( ) Reflektor diodowy POWER LED 3x2W, 3x3W Reflektor diodowy stojący POWER LED 53

32 Oświetlenie i atrakcje wodne Oświetlenie podwodne basenu - S Reflektor halogenowy STNDRD 300 W/12 V W zakres dostawy wchodzą: nisza z twardego tworzywa sztucznego S, reflektor z żarówką 300 W, kabel 2 m oraz uszczelki (model dla basenu foliowanego). Kabel reflektora należy umieścić w rurze osłonowej (nr zamówienia: 28138). Reflektor halogenowy STNDRD Reflektor halogenowy do ceramiki do ceramiki do folii do folii osłona biały S stal nierdzewna biały S stal nierdzewna nr zamówienia Żarówka do reflektora 300W nr zamówienia Nisza do reflektora STNDRD Żarówka do reflektora 300W zastosowanie do ceramiki do folii nr zamówienia Nisze do reflektora STNDRD do ceramiki i do folii Reflektor halogenowy MINI 50 W/12 V Do montażu w nieckach basenowych wykładanych ceramiką lub folią, w basenach z tworzywa lub wannach z hydromasażem. Montowany w niszy z tworzywa S lub z miedzi powlekanej S. Osłona z białego tworzywa. Kabel połączeniowy 2,5 m. Łatwa wymiana żarówki poprzez odkręcenie przedniej obręczy. Do reflektorów można zastosować kolorowe przesłony. Reflektory do basenów foliowanych i prefabrykowanych posiadają uszczelki, kołnierze i śrubki. Reflektor do ceramiki do folii nisza S S miedź miedź S S miedź miedż osłona S stal nierdzewna S stal nierdzewna S stal nierdzewna S stal nierdzewna nr zamówienia Reflektor halogenowy MINI 50W/12V 54

33 Oświetlenie i atrakcje wodne Oświetlenie podwodne basenu - wyposażenie dodatkowe Puszka do podłączenia kabla reflektora Podtynkowa puszka rozdzielcza, jako gniazdo zacisków kabla pomiędzy reflektorem i transformatorem. Montowana w suchej strefie przybasenia. Puszka z brązu i stali nierdzewnej posiada 2 wyjścia boczne z dławikiem oraz przyłącze denne. Puszka z S posiada 3 wyjścia gwintowane ¾ (2 boczne i 1 denne). Puszka do podłączenia kabla reflektora brąz + stal nierdzewna S nr zamówienia Puszka z S do podłączenia kabla reflektora Rura osłonowa do kabla reflektora (peszel) Do łączenia niszy lampy basenowej i puszki połączeniowej. Długość 1 m. Przyłącze ¾ i M Rura osłonowa do kabla reflektora nr zamówienia Puszka z brązu do podłączenia kabla reflektora Transformator PVS do reflektorów Transformator w obudowie. Klasa izolacji II, stopień ochrony IP 54, max. temperatura otoczenia 40 C, klasa cieplna izolacji (130 C), 1 uzwojenie, 1 para zacisków. Transformator 50 V/12V 100 V/12V 120 V/12V 160 V/12V 250 V/12V nr zamówienia Transformator 301 V/12 V 630 V/12 V 800 V/12 V 1000 V/12 V nr zamówienia Transformator PVS do reflektorów Transformator do reflektorów Transformator w hermetycznej obudowie, zalany żywicą epoksydową wg VDE-0551, stopień ochrony IP 64, klasa izolacji E. Napięcia: pierwotne 230 V/wtórne V. Przykładowe dobory transformatorów: 50 V dla 1 reflektora MINI 50 W, 100 V dla 1 reflektora halogenowego 2 x 50 W lub 100 W, 200 V dla 1 reflektora halogenowego 2 x 65 W, 300 V dla 1 reflektora 300 W, 400 V dla 2 reflektorów halogenowych 2 x 50 W lub 2 x 65 W, 600 V dla 2 reflektorów 300 W, 900 V dla 3 reflektorów 300 W. Transformator do reflektorów Transformator 50 V/12 V 100 V/12 V 130 V/12 V 200 V/12 V 260 V/12 V ilość zacisków po stronie wtórnej nr zamówienia Transformator 300 V/12 V 400 V/12 V 600 V/12 V 900 V/12 V ilość zacisków po stronie wtórnej nr zamówienia

34 Oświetlenie i atrakcje wodne Urządzenia do pływania pod prąd Dla podwyższenia atrakcyjności kąpieli w basenach stosowane są urządzenia wytwarzające silny strumień wody, tzw. strumienice lub przeciwprądy. W zakres standardowej dostawy wchodzi: maskownica z dyszą wylotową (element montażowy do zabudowy); przycisk pneumatyczny; pokrętło do regulacji siły strumienia i ilości powietrza; pompa i skrzynka podłączeniowa. Dostępne są strumienice z maskownicą okrągłą lub prostokątną, wykonaną ze stali nierdzewnej. Głębokość wbudowania strumienicy 240 mm. Pompa 1,5 W lub 2,6 W. Zasilanie 230/400 V. Przeciwprąd JUNIOR Przeciwprąd JUNIOR Przeciwprąd JUNIOR - element przyłączeniowy z poręczą pompa 1,5 kw 2,6 kw nr zamówienia Przeciwprąd JUNIOR - element do zabudowy nr zamówienia Przeciwprąd JUNIOR - uchwyt do strumienicy nr zamówienia Przeciwprąd TJFUN Przeciwprąd TJFUN Przeciwprąd TJFUN - element przyłączeniowy z poręczą maskownica okrągła prostokątna pompa 2,6 kw 2,6 kw nr zamówienia Przeciwprąd TJFUN - element do zabudowy nr zamówienia Przeciwprąd TJFUN - uchwyt do strumienicy nr zamówienia Przeciwprąd TJFUN DUO Przeciwprąd TJFUN DUO Przeciwprąd TJFUN DUO - element przyłączeniowy z poręczą maskownica okrągła pompa 2,6 kw nr zamówienia Przeciwprąd TJFUN DUO - element do zabudowy nr zamówienia Przeciwprąd TJFUN DUO - uchwyt do strumienicy nr zamówienia Przeciwprąd TORNDO Przeciwprąd TORNDO Przeciwprąd TORNDO - element przyłączeniowy z poręczą maskownica Prostokątna pompa 2,6 kw nr zamówienia Przeciwprąd TORNDO - element do zabudowy nr zamówienia Przeciwprąd TORNDO - uchwyt do strumienicy nr zamówienia Element do zabudowy przeciwprąd JUNIOR Element do zabudowy przeciwprąd TJFUN Element do zabudowy przeciwprąd TJFUN DUO Element do zabudowy przeciwprąd TORNDO 56

35 Oświetlenie i atrakcje wodne Wyposażenie dodatkowe przeciwprądów Konsola pompy nr zamówienia Wąż do montażu nr zamówienia Uszczelki do przeciwprądów do basenów foliowych Konsola pompy Uszczelki JUNIOR TJFUN/TJFUN DUO TORNDO nr zamówienia Strumienica nakładana na brzeg basenu GS Startblock Strumienica 1,5 kw 230V 2,6 kw 230/400V 2,6kW 230/400V liczba dysz nr zamówienia Wąż do montażu nr zamówienia Strumienica nakładana na brzeg basenu GS Startblock 57

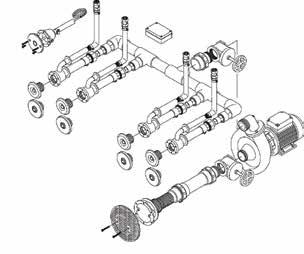

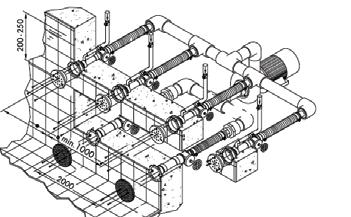

36 Oświetlenie i atrakcje wodne Masaż wodno - powietrzny do basenów prywatnych Masaż ścienny STNDRD 2 - dyszowy Masaż ścienny STNDRD 2 - dyszowy element do zabudowy Element do zabudowy nr zamówienia Komplet przyłączeniowy z pompą 0,5 kw nr zamówienia Uszczelki (1kpl.) nr zamówienia Masaż ścienny STNDRD 4 - dyszowy Element do zabudowy nr zamówienia Komplet przyłączeniowy z pompą 1,5 kw nr zamówienia Uszczelki (1kpl.) nr zamówienia Masaż ścienny STNDRD 4 - dyszowy element do zabudowy Masaż ścienny STNDRD 6 - dyszowy Element do zabudowy nr zamówienia Komplet przyłączeniowy z pompą 2,6 kw nr zamówienia Uszczelki (1kpl.) nr zamówienia

37 Oświetlenie i atrakcje wodne Masaż wodno - powietrzny do basenów publicznych Masaż denny 1 - dyszowy Elementy do zabudowy strona ssąca/tłocząca 1/1 nr zamówienia Komplet przyłączeniowy z pompą 2,2 kw nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny nr zamówienia Skrzynka elektryczna 230/400 V nr zamówienia Masaż denny 1 - dyszowy element do zabudowy Nisza włącznika pneumatycznego Włącznik pneumatyczny Masaż ścienny 1 - dyszowy Elementy do zabudowy strona ssąca/tłocząca 1/1 nr zamówienia Komplet przyłączeniowy z pompą 2,2 kw nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny nr zamówienia Skrzynka elektryczna 230/400 V nr zamówienia Masaż ścienny 1 - dyszowy element do zabudowy Masaż ścienny 2 - dyszowy Elementy do zabudowy strona ssąca/tłocząca 1/2 nr zamówienia Komplet przyłączeniowy z pompą 2,6 kw nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny nr zamówienia Skrzynka elektryczna 230/400 V nr zamówienia

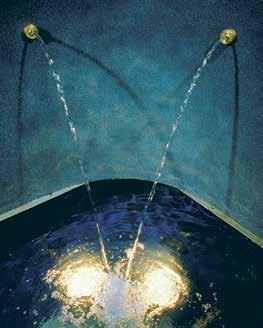

38 Oświetlenie i atrakcje wodne Masaż ścienny 3 - dyszowy Masaż ścienny 3 - dyszowy Elementy do zabudowy strona ssąca/tłocząca 2/3 nr zamówienia Komplet przyłączeniowy z pompą 4,0 kw nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny nr zamówienia Skrzynka elektryczna 230/400 V nr zamówienia Masaż ścienny 4 - dyszowy Masaż ścienny 4 - dyszowy Elementy do zabudowy strona ssąca/tłocząca 2/3 nr zamówienia Komplet przyłączeniowy z pompą 4,0 kw z pompą 5,5 kw nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny nr zamówienia Skrzynka elektryczna 400 V do pompy 4,0 kw 400 V do pompy 5,5 kw nr zamówienia Skrzynka elektryczna Wyposażenie dodatkowe masaży Uchwyt bezpieczeństwa 500 mm nr zamówienia Konsola pomp 2,2 i 2,6 kw 4,0 i 5,5 kw nr zamówienia Uszczelka do basenów foliowych Uchwyt bezpieczeństwa nr zamówienia

39 Oświetlenie i atrakcje wodne Elementy montażu ściennego - części zamienne Króciec ssawny 2 nr zamówienia Króciec ssawny 2 ½ nr zamówienia Króciec tłoczny, prosty z inżektorem masaż ścienny 2 nr zamówienia króciec tłoczny, prosty z inżektorem masaż denny 2 nr zamówienia Króciec ssawny 2 Króciec ssawny 2 1 / 2 Króciec ssawny 2 Króciec ssawny 2 ½ Króciec tłoczony prosty z inżektorem Króciec tłoczny prosty z inżektorem Maskownica króćca tłocznego Wykonana ze stali nierdzewnej ISI 316L. Średnica 160 mm, otwory ø8 mm. Maskownica króćca tłocznego nr zamówienia Maskownica króćca ssawnego Wykonana ze stali nierdzewnej ISI 316L. Średnica 200 mm. maskownica króćca ssawnego nr zamówienia Włącznik pneumatyczny kompletny Nisza ( ), włącznik pneumatyczny ( ). Pokrywa ze stali nierdzewnej ISI 316L. Maskownica króćca tłocznego Maskownica króćca ssawnego Włącznik pneumatyczny kompletny nr zamówienia Włącznik pneumatyczny nr zamówienia Nisza włącznika pneumatycznego nr zamówienia Włącznik pneumatyczny kompletny Włącznik pneumatyczny do dyszy z regulacją powietrza nr zamówienia Nisza włącznika pneumatycznego do dyszy z regulacją powietrza nr zamówienia Włącznik pneumatyczny do dyszy z regulacją powietrza Króciec ssawny do urządzeń rekreacji wodnej Wykonana z brązu. Z pokrywą maskownicą ze stal nierdzewnej ISI 316L. Króciec ssawny do urządzeń rekreacji wodnej DN 65 DN 80 DN 100 DN 150 maskownica mm nr zamówienia Nisza włącznika pneumatycznego Króciec ssawny do urządzeń rekreacji wodnej 61

40 Oświetlenie i atrakcje wodne Masaż karku do basenów prywatnych Elementy do zabudowy Głębokość montażu 240 mm. Element do zabudowy nr zamówienia Masaż karku - element do zabudowy Masaż karku komplet połączeniowy Komplet przyłączeniowy PRYSZNIC z pompą 0,5 kw Komplet z pompą 0,5 kw, 230V/50Hz, wykonaną z brązu. Komplet przyłączeniowy PRYSZNIC z pompą 0,5 kw nr zamówienia Masaż karku do basenów publicznych Elementy do zabudowy Elementy do zabudowy Wykonane z brązu. Do basenów wyłożonych ceramiką i foliowych. Element do zabudowy nr zamówienia Komplet przyłączeniowy SYLT Komplet z wylewką i pokrywą ssawną ze stali nierdzewnej ISI 316. Pompa 2,6 kw, 230/400V, 50Hz, złączki Komplet przyłączeniowy SYLT nr zamówienia Komplet przyłączeniowy SYLT Komplet przyłączeniowy CLSSICO Komplet z wylewką i pokrywą ssawną ze stali nierdzewnej ISI 316. Pompa 2,6 kw, 230/400V, 50Hz, złączki. Komplet przyłączeniowy CLSSICO nr zamówienia Komplet przyłączeniowy STNDRD Komplet z wylewką i pokrywą ssawną ze stali nierdzewnej ISI 316. Pompa 2,6 kw, 230/400V, 50Hz, złączki. Komplet przyłączeniowy STNDRD nr zamówienia Komplet przyłączeniowy CLSSICO Komplet przyłączeniowy RONDO Komplet z wylewką i pokrywą ssawną ze stali nierdzewnej ISI 316. Pompa 2,6 kw, 230/400V, 50Hz, złączki. Komplet przyłączeniowy RONDO nr zamówienia Wyposażenie dodatkowe Komplet przyłączeniowy STNDRD włącznik pneumatyczny kompletny do basenów wyłożonych ceramiką, skrzynka elektryczna 230/400 V do pompy 2,6 kw, uszczelki do basenów foliowanych. Komplet przyłączeniowy RONDO 62

41 Oświetlenie i atrakcje wodne Grzybek wodny/armatka wodna Grzybek wodny Grzybek wodny 1000 kpl. przyłączeniowy pompa 2,6 kw 1500 kpl. przyłączeniowy pompa 4,0 kw średnica mm pompa 2,6 kw 230/400 V, 50 Hz 4,0 kw 400/690 V, 50 Hz wykonanie pompy brąz nr zamówienia Element do zabudowy do grzybka wodnego typ 1000 do grzybka wodnego typ 1500 zastosowanie do basenów wyłożonych ceramiką i foliowanych Grzybek wodny nr zamówienia Grzybki wodne o większych średnicach na zapytanie Wyposażenie dodatkowe Włącznik pneumatyczny kompletny do basenów wykładanych ceramiką nr zamówienia Skrzynka elektryczna 400 V do pompy 2,6 kw 400 V do pompy 4,0 kw nr zamówienia rmatka wodna Wykonana ze stali nierdzewnej ISI 316L. Średnica 160 mm, otwory ø8 mm. Maskownica króćca ssawnego nr zamówienia rmatka wodna PUNKT (kpl. przyłączeniowy z pompą 1,1 kw) PŁSK (kpl. przyłączeniowy z pompą 2,2 kw) DZWON (kpl. przyłączeniowy z pompą 2,6 kw) pompa 1,1 kw 230/400 V, 50 Hz 2,2 kw 230/400 V, 50 Hz 2,6 kw 230/400 V, 50 Hz wykonanie pompy i dyszy brąz nr zamówienia rmatka wodna - PUNKT rmatka wodna - PŁSK rmatka wodna - DZWON Element do zabudowy zastosowanie do basenów wyłożonych ceramiką i foliowanych nr zamówienia Wyposażenie dodatkowe Włącznik pneumatyczny kompletny nr zamówienia Skrzynka elektryczna 230/400 V do pompy 1,1 kw do pompy 2,2 kw do pompy 2,6 kw nr zamówienia

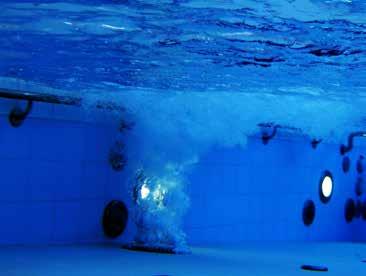

42 Oświetlenie i atrakcje wodne Gejzer powietrzny mały Gejzer powietrzny Gejzer powietrzny ( mały ) Element do zabudowy z wypływem kątowym gwint wewn. 2 i niszą na włącznik pneumatyczny nr zamówienia Komplet przyłączeniowy z dmuchawą 1,1 kw, włącznikiem i skrzynką elektryczną Do basenów wyłożonych ceramiką i foliowanych z dmuchawą 1,1 kw (C), zaworem zwrotnym, skrzynką elektryczną, włącznikiem pneumatycznym i maskownicą ze stali nierdzewnej ISI 316L nr zamówienia Gejzer powietrzny z reflektorem Elementy do zabudowy z wypływem kątowym gwint wewn. 1½ nr zamówienia Komplet przyłączeniowy z dmuchawą 1,1 kw, włącznikiem i skrzynką elektryczną oraz halogenem Do basenów wyłożonych ceramiką i foliowanych z dmuchawą 1,1 kw (C), zaworem zwrotnym, skrzynką elektryczną, transformatorem, włącznikiem pneumatycznym i maskownicą ze stali nierdzewnej ISI 316L oraz halogenem 50 W/12 V nr zamówienia Gejzer powietrzny duży Wyposażenie dodatkowe: Uszczelki do basenów foliowanych nr zamówienia Uszczelki do basenów foliowanych Gejzer powietrzny S 75 Q ( duży") Do basenów wykładanych ceramiką. Komplet z elementem do zabudowy, maskownicą elementem wypływowym o wymiarach 780 mm x 780 mm i dmuchawą 2,2 kw (prąd trójfazowy). Gejzer powietrzny S 75 Q nr zamówienia Wyposażenie dodatkowe Nisza ( ), włącznik pneumatyczny ( ). Włącznik pneumatyczny kompletny nr zamówienia Skrzynka elektryczna 230/400 V nr zamówienia

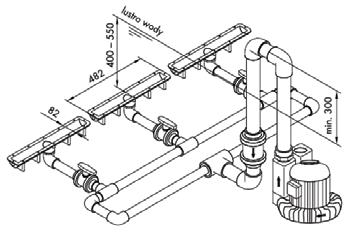

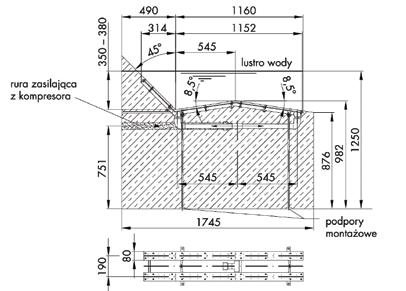

43 Oświetlenie i atrakcje wodne Ławeczka napowietrzająca Ławeczka napowietrzająca pojedyncza - długość 250 mm/82 Element do zabudowy pojedyncze gniazdo siedziska (240 mm) z brązu, z przyłączem z PVC nr zamówienia Komplet przyłączeniowy z dmuchawą 0,5 kw z perforowaną płytą siedziska (250 mm) ze stali nierdzewnej ISI 316L i dmuchawą 0,5 kw (C) nr zamówienia Ławeczka napowietrzająca 250 mm pojedyncza - element do zabudowy Komplet połączeniowy z dmuchawą 0,5 kw Ławeczka napowietrzająca pojedyncza - długość 500 mm/100 Element do zabudowy pojedyncze gniazdo siedziska (482 mm) z brązu, z przyłączem z PVC nr zamówienia Komplet przyłączeniowy z dmuchawą 0,5 kw komplet z perforowaną płytą siedziska (500 mm) ze stali nierdzewnej ISI 316L i dmuchawą 0,5 kw (C) nr zamówienia Płyta siedziska 500 mm 65

44 Oświetlenie i atrakcje wodne Leżanka napowietrzająca Leżanka napowietrzająca - dla 1 osoby Element do zabudowy z brązu na jedną leżankę, z orurowaniem z PVC i zestawem montażowym nr zamówienia Komplet przyłączeniowy z dmuchawą 1,1 kw z perforowanymi płytami leżanki ze stali nierdzewnej ISI 316L i dmuchawą 1,1 kw (prąd trójfazowy) z osłoną akustyczną nr zamówienia Leżanka napowietrzająca - dla 2 osób Leżanka napowietrzająca 250 mm pojedyncza - element do zabudowy Element do zabudowy z brązu na dwie leżanki, z orurowaniem z PVC i zestawem montażowym nr zamówienia Komplet przyłączeniowy z dmuchawą 2,2 kw z perforowanymi płytami leżanki ze stali nierdzewnej ISI 316L i dmuchawą 2,2 kw (prąd trójfazowy) z osłoną akustyczną nr zamówienia Leżanka napowietrzająca - dla 3 osób Element do zabudowy z brązu na trzy leżanki, z orurowaniem z PVC i zestawem montażowym nr zamówienia Komplet przyłączeniowy z dmuchawą 3,0 kw z perforowanymi płytami leżanki ze stali nierdzewnej ISI 316L i dmuchawą 3,0 kw (prąd trójfazowy) z osłoną akustyczną nr zamówienia Wyposażenie dodatkowe Włącznik pneumatyczny kompletny do basenów wykładanych ceramiką nr zamówienia Skrzynka elektryczna 230/400 V do dmuchawy 1,1 kw do dmuchawy 2,2 kw do dmuchawy 3,0 kw nr zamówienia

45 Dozowanie, pomiar, regulacja, chemia

46 Dozowanie, pomiar, regulacja, chemia Dozowanie chemikaliów do basenów prywatnych Śluza dozująca Przeznaczona do dozowania tabletek chlorowych ENMIN LNG (poza zakresem dostawy należy zamówić je oddzielnie). Śluza montowana jest w instalacji uzdatniania wody na obejściu filtra, za wymiennikiem ciepła. Tabletki chlorowe rozpuszczają się powoli w pojemniku śluzy i razem z przepływającą wodą basenową przedostają się do niecki. Śluza wyposażona jest w zawór ręczny, dzięki czemu można regulować przepływ środka dozującego do instalacji. Śluza dozująca RINOW 300C Śluza dozująca RINOW 300C RINOW HC3315 pojemność zbiornika, ok. kg 1 6,8 wysokość, ok. mm szerokość, ok. mm głębokość, ok. mm przestrzeń serwisowa mm (na zdjęcie pokrywy) mm nr zamówienia H H Śluza dozująca DOSSI-3 on-line DOSSI-3 off-line DOSSI-5 pojemność zbiornika, ok. kg 3,5 3,5 5 Śluza dozująca RINOW HC3315 wysokość mm średnica Ø mm przyłącza mm 1½ elastyczny przewód elastyczny przewód nr zamówienia Schemat podłączenia śluzy dozującej Śluza dozująca DOSSI-3 (on-line, off-line) Śluza dozująca DOSSI-5 oja dozująca Pływający po powierzchni wody dozownik do przeprowadzania dezynfekcji wody w małych basenach. Wewnątrz boi umieszcza się wolno rozpuszczające tabletki chlorowe ENMIN LNG (nie wchodzą w zakres dostawy należy zamówić je oddzielnie). oja dozująca nr zamówienia H-R-P063 oja dozująca 68

47 Dozowanie, pomiar, regulacja, chemia Urządzenia kontrolno - pomiarowe do basenów prywatnych Urządzenie kontrolno-pomiarowe Elite PR Urządzenie umożliwia stałą kontrolę wartości ph i redox oraz automatyczne dozowanie dwóch środków chemicznych: kwasu siarkowego (redukcja ph) i podchlorynu sodu (dezynfekcja). Urządzenie wyposażone jest w 2 pompy perystaltyczne, prosty w obsłudze sterownik do programowania pracy, elektrodę ph, elektrodę redox oraz posiada automatyczną kalibrację elektrod. Elite PR zakres pomiaru ph Rx mv przepływ l/h 1,5 5 ciśnienie bar 1,5 wymiary (wysokość /szerokość/długość) mm 234x162x108 nr zamówienia Urządzenie kontrolno - pomiarowe Elite SP PR Urządzenie umożliwia stałą kontrolę wartości ph i redox oraz automatyczne dozowanie dwóch środków chemicznych: kwasu siarkowego (redukcja ph) i podchlorynu sodu (dezynfekcja). Urządzenie wyposażone jest w 2 pompy membranowe, prosty w obsłudze sterownik do programowania pracy, elektrodę ph, elektrodę redox oraz posiada automatyczną kalibrację elektrod i sygnał wyjścia do alarmu zdalnego. Elite SP PR zakres pomiaru ph Rx mv przepływ l/h 5 ciśnienie bar 5 nr zamówienia Urządzenie kontrolno - pomiarowe Elite PRF Urządzenie umożliwia stałą kontrolę wartości ph i redox oraz automatyczne dozowanie trzech środków chemicznych: kwasu siarkowego (redukcja ph), podchlorynu sodu (dezynfekcja) i środka antyglonowego lub koagulanta (dozowanie w ustalonych odstępach czasowych). Urządzenie wyposażone jest w 3 pompy perystaltyczne, prosty w obsłudze sterownik do programowania pracy, elektrodę ph, elektrodę redox oraz posiada automatyczną kalibrację elektrod i sygnał wyjścia do alarmu zdalnego. Elite PRF zakres ph Rx mv przepływ l/h 1,5 5 ciśnienie bar 1,5 nr zamówienia Urządzenie kontrolno - pomiarowe Elite PHP Urządzenie umożliwia stałą kontrolę wartości ph oraz automatyczne dozowanie dwóch środków chemicznych: kwasu siarkowego (redukcja ph) i tlenu aktywnego (dezynfekcja). Tlen aktywny dozowany jest w ustalonych odstępach czasowych na podstawie automatycznego pomiaru temperatury wody (kompensacja temperaturowa). Urządzenie wyposażone jest w dwie pompki perystaltyczne, sterownik do programowania pracy, elektrodę ph oraz posiada automatyczną kalibrację elektrody. Elite PHP zakres ph Rx mv przepływ l/h 1,5 5 ciśnienie bar 1,5 nr zamówienia Urządzenie kontrolno - pomiarowe Elite PR Urządzenie kontrolno - pomiarowe Elite SP PR Urządzenie kontrolno - pomiarowe Elite PRF Każde z urządzeń z serii Elitte posiada w zestawie inżektory do dozowania środków chemicznych, ssawy do kanistrów, węże ciśnieniowe i roztwory buforowe. Urządzenie kontrolno - pomiarowe Elite PHP 69

48 Dozowanie, pomiar, regulacja, chemia MSR ERMUD Elektrody pomiarowe Dozowanie chemikaliów do basenów publicznych MSR ERMUD utomatyczne urządzenie kontrolno-pomiarowe do ciągłego pomiaru i dozowania płynnych środków chemicznych: kwasu siarkowego (w celu redukcji ph) oraz podchlorynu sodu (w celu dezynfekcji). Kontroler MSR ERMUD przeznaczony jest do pomiaru następujących parametrów: ph, wolny chlor, potencjał redox, temperatura MSR ermuda posiada sterownik wyposażony w dwuwierszowy wyświetlacz (16 znaków), klawiaturę (6 klawiszy), 8 diod LED (wskazują stan pracy), 1 diodę LED (wskazują zasilenie), przekaźniki alarmu, wejścia cyfrowe i opcjonalne wyjścia 0/4-20 m. Urządzenie posiada również moduły wejściowe (wejście temperatury PT1000 z czujnikiem usterek, 3x wejście wody pomiarowej), elementy bezpieczeństwa np. odcinanie dozowania chemikaliów podczas przestoju w dopływie wody pomiarowej lub spadku jej poziomu, odcinanie prądu w przypadku awarii cyrkulacji lub płukania wstecznego, interfejsy (RS232 do bezpośredniego sterowania drukarką, RS485 do podłączenia: Chemweb - Server, OPC - Server Data ccess2.0, CMS - Software 2.2, SECO - S7). Na panelu MSR ermuda znajduje się także moduł przepływu z celą pomiarową, multiczujnikiem temperatury PT1000 i przepływu, zaworem regulacyjnym, elektrodą chlorową, elektrodą ph, elektrodą redox (model D8515). Urządzenie dostarczane w komplecie z elementami montażowymi i instrukcją obsługi. Istnieje możliwość zakupu urządzenia MSR ermuda skonfigurowanego wg życzenia Zamawiającego. Szczegółowe informację na zapytanie. Elektromagnetyczne, membranowe pompy dozujące (np. THEN T. M, MEDO X4), przewody dozujące, roztwory buforowe nie znajdują się w zestawie. Należy zamówić je oddzielnie. MSR ERMUD chlor, ph, temperatura chlor, ph, redox, temperatura Zakresy pomiarowe: chlor ph redox temperatura wymiary obudowy: mg/l mv C 0 3 4,0 9, ,0 9, szerokość/wysokość/głębokość mm 320/310/175 wymiary modułu przepływu: szerokość/wysokość/głębokość mm 215/375/155 zasilanie elektryczne V/Hz 230/50 stopień ochrony obudowy IP66 temperatura otoczenia C od 0 do 50 nr zamówienia D85091 D85151 Części zamienne: Elektrody pomiarowe (bez kabli) do urządzeń kontrolno - pomiarowych. Elektrody elektroda ph elektroda redox elektroda Cl do MSR ermuda elektroda Cl z kablem do MSR Control nr zamówienia C ufory do kalibracji urządzenia. ufory do kalibracji bufor ph 4,65 bufor ph 7 bufor redox 478 mv pojemność ml nr zamówienia EX EX E ufory do kalibracji 70

49 Dozowanie, pomiar, regulacja, chemia DEPOLOX POOL E 700 P Wielofunkcyjny system do ciągłego pomiaru parametrów wody basenowej i automatycznego dozowania środków chemicznych do uzdatniania wody basenowej. Kompatybilny ze wszystkimi najczęściej spotykanymi systemami dozowania chemikaliów basenowych. Przeznaczony do pomiaru chloru, ph, redox, temperatury oraz przewodności. Wyposażony w moduły wejściowe do tych pomiarów. Intuicyjny, dotykowy ekran sterujący pozwala na kompleksowe i łatwe zarządzanie jakością wody basenowej. Zakres pomiarowy: chlor wolny chlor ogólny ph redox temperatura przewodność (na życzenie) Urządzenie zgodne z DIN, wyjątkowo ekonomiczne, z menu chlorowania szokowego i algorytmem kontrolnym CEDOX. System DEPOLOX Pool E 700 P składa się z modułu przepływu DEPOLOX Pool E i elektronicznego modułu 700 P. Każdy z tych elementem konfigurowany jest zgodnie z indywidualnymi potrzebami. Inteligentny moduł przepływu umieszczony jest w obudowie odpornej na korozję. Czujniki umieszczono w przezroczystej celi pomiarowej, która może być dodatkowo podświetlona (jako opcja), co ułatwia kontrolę pracy urządzenia. Cela przepływu dostępna jest w wersji bezciśnieniowej i ciśnieniowej i może być wyposażona w max. 5 czujników. Moduł przepływu odczytuje wszystkie istotne dane z czujników i przesyła je do elektronicznego modułu 700 P. Połączenie między modułami zapewnia cyfrowy kabel CN. Jako opcja możliwe jest wyposażenie urządzenia w sygnalizację stanu pracy czujników (czerwona, żółta i biała dioda LED) DEPOLOX POOL E 700 P DEPOLOX Zakresy pomiarowe: - chlor wolny mg/l chlor ogólny ph redox mv przewodność µs/cm temperatura C 0-50 szerokość/wysokość/głębokość mm 320 /311/153 zasilanie elektryczne V/Hz 230/50 stopień ochrony obudowy IP66 temperatura otoczenia C od 0 do 50 nr zamówienia W3T Elektroda pomiarowa chlor ogólny nr zamówienia W3T

50 Dozowanie, pomiar, regulacja, chemia HELIOS.05 Urządzenie kontrolno-pomiarowe Helios.05 wraz z 2 pompkami THEN T.M2 (pompki nie wchodą w zakres dostawy) utomatyczne urządzenie kontrolno - pomiarowe do ciągłego pomiaru i dozowania płynnych środków chemicznych: kwasu siarkowego (redukcja ph) i podchlorynu sodu (dezynfekcja). Kontroler HELIOS.05 przeznaczony jest do pomiaru następujących parametrów: ph, wolny chlor, potencjał redox, temperatura HELIOS.05 posiada sterownik NEXUS.7000, wyposażony w: czterowierszowy wyświetlacz (20 dużych białych i niebieskich znaków), klawiaturę (7 klawiszy), 6 przekaźników (850VC, 10), 4 przekaźniki mocowe ( V), 2 przekaźniki ze stykami beznapięciowymi (bezpotencjałowymi), moduły wyjściowe, przekaźniki alarmu, wejścia cyfrowe i opcjonalnie wyjścia 0/4-20 m, moduły wejściowe (odcinanie dozowania chemikaliów podczas przestoju w dopływie wody pomiarowej lub spadku jej poziomu, odcinanie prądu w przypadku awarii cyrkulacji lub płukania wstecznego), moduły przenoszenia danych - złącze seryjne RS485 (Modus protokół standardowy), zegar z baterią buforową, czujnik temperatury PT100. Na panelu urządzenia znajduje się również przepływowa komora pomiarowa z zaworem regulacyjnym, czujnikiem przepływu, elektrodą ph, elektrodą redox i elektordą chlorową. Urządzenie dostarczane jest w komplecie z roztworami buforowymi, przewodami dozującymi i instrukcją obsługi. Istnieje możliwość zakupu urządzenia HELIOS.05 skonfigurowanego wg życzenia Zamawiającego: w zestawie z pompkami dozującymi lub bez, czujnikiem temperatury lub bez, możliwością poziomu wybranych parametrów (ph, chlor, redox). Szczegółowe informacje dostępne na zapytanie. Elektromagnetyczne, membranowe pompy dozujące (np. THEN T.M2, MEDO X4) nie znajdują się w zestawie i należy zamówić je oddzielnie. Helios 05 zakresy pomiarowe chlor ph redox temperatura wymiary obudowy: ppm mv C chlor, ph, Rx, temp. (bez pompek) chlor, ph, (bez pompek) 0 5, , chlor, ph, Rx (bez pompek) szerokość/wysokość/głębokość mm 700/600/10 wymiary sterownika: szerokość/wysokość/głębokość mm 300/290/154 zasilanie elektryczne V/Hz V ± 10%, 50/60 Hz pobór mocy W 15 stopień ochrony obudowy IP65 temperatura otoczenia C od 0 do 40 wilgotność powietrza (relatywna) % 0 95 (brak kondensatu) nr zamówienia NEXUS 2000 NEXUS 2000 utomatyczne urządzenie kontrolno - pomiarowe do ciągłego pomiaru potencjału redox. Wyposażone w wejście napięcia (od 15 do 30 VC / VDC) do zawieszania funkcji pomiarowych i dawkowania przez system zdalnego sterowania. Wyjście 4 20 m, idealne rozwiązanie do podłączenia do rejestratora lub układu Data cquisition. Możliwość wyboru z menu programowania odczytu ph lub Rx. Cyfrowy wyświetlacz o wysokiej sprawności niebieskie diody LED, 2 linie x 16 znaków na linię, pozwala na jednoczesną wizualizację dwóch parametrów: środek chemiczny i temperatura. Urządzenie rozpoznaje roztwory buforowe (ph i Redox), po zakończeniu procesu kalibracji pokazuje skuteczność/ zużycie elektrody w %. Wielojęzyczne menu, ochrona hasłem menu ustawień, manualne sterowanie wszystkich funkcji urządzenia, kontrola jakości sond pomiarowych, OF (zatrzymanie dozowania podczas alarmu). Możliwość ustawienia minimalne i maksymalne wartości alarmowe. Dozowanie proporcjonalne przez punkty nastaw. NEXUS 2000 nr zamówienia JN20PRPU0000 Elektroda do pomiaru redox nr zamówienia Kabel elektrody do pomiaru redox 1 m 5 m nr zamówienia Cela pomiarowa do elektrody nr zamówienia 10061M 72

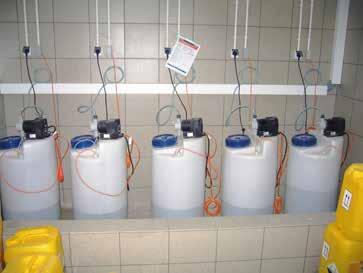

51 Dozowanie, pomiar, regulacja, chemia Kompletne stacje dozujące Stacja dozowania podchlorynu sodu MEDOMT X Stacja dozująca przeznaczona do dozowania preparatów do dezynfekcji wody basenowej. Elektromagnetyczna pompa MEDO X4 w wykonaniu NP, zbiornik PE z zamykaną pokrywą, lanca ssawna, przewód dozujący 6 x 12 (5 m), łącznik pompki, inżektor 6 x 12, kabel impulsowy, mieszadło. Dozowany preparat - poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. MEDOMT X NaOCl /FP 60 NaOCl /FP 100 NaOCl /FP 200 max. wydajność dozowania l/h 2,1 7,1 12,3 pojemność zbiornika l wysokość zbiornika z zamontowaną pompą, ok. mm średnica zbiornika mm nr zamówienia X2FP060Cl X8FP100Cl X12FP200Cl Stacja dozowania podchlorynu sodu MEDOMT X Stacja dozowania korektora ph MEDOMT X Stacja dozująca przeznaczona do dozowania preparatów do korekty odczynu ph wody basenowej. Elektromagnetyczna pompa MEDO X4 w wykonaniu PP, zbiornik PE z zamykaną pokrywą, lanca ssawna, przewód dozujący 6 x 12 (5 m), łącznik pompki, inżektor 6 x 12, kabel impulsowy, mieszadło. Dozowany preparat - poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. MEDOMT X ph/fp 60 ph /FP 100 ph /FP 200 max. wydajność dozowania l/h 2,1 7,1 12,3 pojemność zbiornika l wysokość zbiornika z zamontowaną pompą, ok. mm średnica zbiornika mm nr zamówienia X2FP060pH X8FP100pH X12FP200pH Stacja dozowania koagulantu MEDOMT X Flock Stacja dozująca przeznaczona do dozowania koagulantu do wody basenowej. Elektromagnetyczna pompa MEDO X4 w wykonaniu PP, lanca ssawna, przewód dozujący 6 x 12 (5 m), łącznik pompki, inżektor 6 x 12, konsola pompki. Dozowany preparat (w kanistrach 20 l, gotowych do podstawienia pod lancę ssawną pompy dozującej) poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. MEDOMT X1 Flock max. wydajność dozowania l/h 0,74 nr zamówienia X1 Flock Stacja dozowania podchlorynu sodu DOZOMT POOL Cl Stacja dozująca przeznaczona do dozowania preparatów do dezynfekcji wody basenowej. Elektromagnetyczna pompa membranowa THEN T.M sterowana analogowo, zbiornik PE z zamykaną pokrywą, lanca ssawna, przewód dozujący 6 x 12 (5 m), łącznik pompki, inżektor 6x12, kabel impulsowy, mieszadło. Dozowany preparat - poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. DOZOMT POOL CI 60Cl 100 Cl 200 Cl wydajność dozowania l/h do 8,0 do 8,0 do 16,0 przeciwciśnienie przy max wydajności bar typ pompy T.M2 T.M2 T.M3 pojemność zbiornika l wysokość zbiornika z zamontowaną pompą, ok. mm średnica zbiornika mm nr zamówienia T2FP060Cl T2FP100Cl T3FP200Cl Stacja dozowania korektora ph MEDOMT X Stacja dozowania koagulantu MEDOMT X Flock Stacja dozowania podchlorynu sodu DOZOMT POOL Cl 73

52 Dozowanie, pomiar, regulacja, chemia Stacja dozowania korektora ph DOZOMT POOL ph Stacja dozująca przeznaczona do dozowania preparatów do korekty ph wody basenowej. Elektromagnetyczna pompa membranowa THEN T.M sterowana analogowo, zbiornik PE z zamykaną pokrywą, lanca ssawna, przewód dozujący 6 x 12 (5m), łącznik pompki, inżektor 6x12, kabel impulsowy, mieszadło. Dozowany preparat poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. Stacja dozowania korektora ph DOZOMT POOL ph DOZOMT POOL ph 60 ph 100 ph 200 ph wydajność dozowania l/h do 8,0 do 8,0 do 16,0 przeciwciśnienie przy max wydajności bar typ pompy T.M2 T.M2 T.M3 pojemność zbiornika l wysokość zbiornika z zamontowaną pompą, ok. mm średnica zbiornika mm nr zamówienia T2FP060pH T2FP100pH T3FP200pH Stacja dozowania koagulantu DOZOMT POOL FLOCK Stacja dozująca przeznaczona do dozowania koagulantu do wody basenowej. Elektromagnetyczna pompa membranowa OLIMPI sterowana analogowo, lanca ssawna, przewód dozujący 6 x 12 (5 m), łącznik pompki, inżektor 6 x 12, konsola pompki. Dozowany preparat (w kanistrach 20 l, gotowych do podstawienia pod lancę ssawną pompy dozującej) poza zakresem dostawy, należy zamówić go osobno. Dla wszystkich typów: temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. Stacja dozowania koagulantu DOZOMT POOL FLOCK DOZOMT POOL FLOCK max. wydajność dozowania l/h 1,0-5,0 nr zamówienia OLP-Flock Dozowanie podchlorynu wapnia GRNUDOS 10 Jest to urządzenie dozujące do małych i średnich basenów. Łączy ono zalety granulatu podchlorynu wapnia z komfortem dozowania chloru w płynie. Zintegrowane dozowanie kwasu zapobiega powstawaniu osadów w urządzeniu dozującym, dzięki czemu oszczędza się korektor ph. GRNUDOS 10 GRNUDOS 10 przyłącze V/Hz 230/50 wydajność g/h 1000 wymiary (długość/szerokość/wysokość) mm 610x480x950 waga kg 40 pojemnik kg nr zamówienia Dozowanie podchlorynu wapnia GRNUDOS 45/100 Jest to urządzenie dozujące do małych i średnich basenów. Łączy ono zalety granulatu podchlorynu wapnia z komfortem dozowania chloru w płynie. Zintegrowane dozowanie kwasu zapobiega powstawaniu osadów w urządzeniu dozującym dzięki czemu oszczędza się korektor ph. GRNUDOS GRUNDFOS przyłącze V/Hz 230/50 230/50 wydajność dozowania chloru kg/h 0,1-2 0,2-4 wydajność dozowania kwasu l/h 3 wymiary (długość/szerokość/wysokość) mm 600x700x x700x1400 pojemnik HTH40 HC50 HTH40 HC50 nr zamówienia

53 Dozowanie, pomiar, regulacja, chemia Elementy stacji dozujących Zbiorniki stacji dozujących Wykonane z polietylenu, z pokrywą i wytłoczoną na niej podziałką w litrach. Zbiornik stacji dozujących pojemność l średnica mm wysokość mm nr zamówienia Mieszadło zbiornika (ręczne) nr zamówienia NT Zbiornik stacji dozujących Pompka Olimpia Elektromagnetyczna, membranowa pompa dozująca koagulant. Obudowa z polipropylenu, niewielkie wymiary. Manualna nastawa prędkości przepływu pokrętłem znajdującym się na panelu. Zakres dostawy: kompletna pompka, zawór stopowy, inżektor, przewód ssawny, przewód tłoczący, konsola do montażu ściennego. Dla wszystkich typów: temperatura dozowanej substancji max. 30 o C, temperatura otoczenia max. 40 o C, wilgotność względna powietrza max. 90%, zasilanie elektryczne 230V/50Hz, stopień ochrony IP 65. Pompka Olimpia przeciwciśnienie bar 5 7 wydajność dozowania l/h 5 2 objętość skoku ml/skok 0,52 0,33 przyłącza: wejście/ wyjście mm 4x6 4x6 waga kg 1,4 1,4 nr zamówienia OLP0505SWSS Pompka Olimpia Pompka THEN T.M/T.MT Elektromagnetyczna, membranowa pompka dozująca, stosowana w stacjach dozowania podchlorynu sodu i korektora ph. Na panelu pompki analogowej THEN T.M znajduje się pokrętło i przycisk do programowania oraz diody do sygnalizacji alarmów. Na panelu pompki THEN T.MT znajduje się wyświetlacz LCD i przyciski do programowania oraz diody do sygnalizacji alarmów. Obudowa pompy i przyłącza z polipropylenu, kulki z pyrexu, membrana laminowana z teflonu. Zakres dostawy: kompletna pompa, zawór stopowy, inżektor, przewód ssawny, przewód tłoczący. Konsola do montażu ściennego lub na zbiornik. Dla wszystkich typów: temperatura dozowanej substancji max. 30 o C, temperatura otoczenia max. 40 o C, wilgotność względna powietrza max. 90%, zasilanie elektryczne 230V/50Hz, stopień ochrony IP 65. Pompka THEN T.M 2/T.MT 2 T.M 3/T.MT 3 T.M 4/T.MT 4 przeciwciśnienie bar ,1 wydajność dozowania l/h objętość skoku ml/ skok 0,31 0,42 0,52 0,83 0,39 0,55 0,78 0,89 1,11 1,22 1,94 2,8 przyłącze: wejście/wyjście mm 4x6 4x6 8x12 częstotliwość dozowania 1/min pobór mocy W ciężar kg nr zamówienia TM2/TMT2 TM3/TMT3 TM4/TMT4 Pompka THEN T.MT wraz z panelem Pompka THEN T.M wraz z panelem 75

54 Dozowanie, pomiar, regulacja, chemia Pompka MEDO X4 Inżektor do chloru Pompa dozująca MEDO X4 Pompa MEDO typu X4 jest elektromagnetyczną, sterowaną mikroprocesorowo membranową pompką dozującą chemikalia. Dostępna w dwóch rodzajach wykonania PP i NP. Dodatkowe właściwości: potrójne wskazanie stanów pracy za pomocą diod LED, sterowanie impulsowe, zdalne włączanie/wyłączanie pracy pompy z maksymalną częstością dozowania, włączanie / wyłączanie dozowania za pomocą styku beznapięciowego, wejście dla dwustanowego czujnika poziomu cieczy, 10 - stopniowa regulacja służąca do ustawiania częstotliwości dozowania, tryby pracy: sterowanie zewnętrzne, stop oraz test, są wybierane przełącznikami wielofunkcyjnymi. Dla wszystkich typów: temperatura dozowanej substancji max. 30 C, temperatura otoczenia 5 40 C, wilgotność względna powietrza (bez kondensacji) max. 92%, zasilanie elektryczne 230 V/50 Hz, stopień ochrony IP 65, klasa ochrony 1. Pompa dozująca MEDO X 1000 X 1601 X 1602 X 0708 X 0413 max. przeciwciśnienie bar max. wydajność l/h 0,74 1,1 2,1 7,1 12,3 przewód ssawny/dozujący mm 4 / 6 dł.x sz. x wys. mm 264 x 102 x 185 moc znamionowa W ciężar, ok. kg 2,9 2,9 2,9 3,1 3,1 nr zamówienia PP PP PP PP PP PP nr zamówienia NP NP NP NP NP NP Inżektor do korektora ph Przewód dozujący Ssawa do kanistra - do pompki MEDO X/XG Łącznik pompy dozującej MEDO X/XG Konsola ścienna uniwersalna Inżektory Montowane na rurociągu w miejscu wyprowadzenia preparatu dezynfekującego/do korekty ph lub koagulacji. Wykonane z PVC. Inżektory ½ do chloru ½ do korektora ph przyłącze węża 6 x 12 mm 6 x 12 mm nr zamówienia Element gumowy inżektora nr zamówienia F Przewód dozujący Do pomp dozujących, podłączany specjalnym łącznikiem pompki. Wykonany z PP, specjalnie wzmacniany. 6x12 mm, 1 mb. Przewód dozujący nr zamówienia Kabel sygnałowy MEDO X/XG Długość 5m. Kabel sygnałowy MEDO X/XG nr zamówienia Ssawa do kanistra do pompki MEDO X/XG, THEN Przyłącze 4x6 mm. Ssawa do kanistra kabel sygnałowy MEDO X/XG kabel sygnałowy THEN długość kabla m 5 3 nr zamówienia Ssawa do zbiornika do pompki MEDO X/XG Przyłącze 4x6 mm. Ssawa do zbiornika 60 l do zbiornika 100 l do zbiornika 200 l nr zamówienia Łącznik pompy dozującej MEDO X/XG Przyłącze 4x6 mm. Łącznik pompy 6x12 mm 6x4 mm nr zamówienia Konsola ścienna uniwersalna Przewód dozujący nr zamówienia NT

55 Dozowanie, pomiar, regulacja, chemia Dezynfekcja grzybobójcza powierzchni i stóp Spryskiwacz do stóp INGOPED (dawniej RCN) Jednostanowiskowy spryskiwacz stóp środkiem do dezynfekcji grzybobójczej. Urządzenie może być montowane na ścianie lub ustawione w miejscu ogólnie dostępnym. Urządzenie natryskowe uruchamiane jest poprzez nadepnięcie na pedał natrysk środka dezynfekującego na stopę następuje dwoma dyszami ze stali nierdzewnej. Środek dezynfekujący poza zakresem dostawy (należy zamówić osobno). INGOPED pojemność zbiornika l 7,5 wydajność ml przy 1 naciśnięciu 3 wysokość mm 390 szerokość mm 225 głębokość mm 410 ciężar, ok. kg 9 nr zamówienia Spryskiwacz do stóp INGOPED Dozownik DOSTRON D3GL2 ezprądowe urządzenie przygotowujące środek do dezynfekcji grzybobójczej oraz dozujące roztwór do instalacji/wylewek punktowych. Działa pod wpływem ciśnienia wody zasilającej. Zawartość opakowania: Dosatron, ścienny uchwyt mocujący, wąż zasysający. D3GL2 przyłącza komory mieszania g.w. ¾ min. natężenie przepływu l/h 10 max. natężenie przepływu m 3 /h 2,5 ciśnienie robocze bar 0,3 6 max. temperatura otoczenia C 40 wysokość mm 470 szerokość mm 160 średnica mm 105 ciężar, ok. kg 2,0 nr zamówienia Dozownik DOSTRON D3GL2 Preparat dezynfekujący MD - 1 Preparat stosowany jest do utrzymania higieny człowieka, dezynfekcji ścian i podłóg w placówkach związanych z ochroną zdrowia. Może być stosowany zapobiegawczo przeciwko grzybicy stóp oraz całego ciała. Opakowanie o pojemności 10l. Preparat dezynfekcyjny MD - 1 nr zamówienia Preparat dezynfekujący MD

56 Dozowanie, pomiar, regulacja, chemia Chemikalia basenowe ENMIN ph MINUS Nazwa preparatu ENMIN SPOREX (podchloryn sodu) ENMIN QUICK granulat ENMIN QUICK tabletki ENMIN LNG tabletki ENMIN ULTR CLER ENMIN FRESH ENMIN LGICID SUPER ENMIN FLOCK FLUSSIG ENMIN QUICK FLOCK FLUSSIG ENMIN ph Minus płynny ENMIN ph Minus granulat ENMIN ph Plus Działanie DEZYNFEKCJ WODY opakowanie jednostkowe rodzaj opakowania nr zamówienia chlorowa dezynfekcja wody basenowej 20 kg kanister chlorowy granulat do dezynfekcji wody basenowej chlorowe tabletki do dezynfekcji wody basenowej wolno rozpuszczające się tabletki do dezynfekcji wody basenowej wielofunkcyjne tabletki o działaniu dezynfekcyjnym, flokulacyjnym i glonobójczym płynny preparat na bazie tlenu aktywnego o działaniu dezynfekcyjnym preparat o działaniu algobójczym KOGULCJ ZNIECZYSZCZEŃ 1 kg pojemnik kg wiaderko kg pojemnik kg wiaderko kg pojemnik kg wiaderko G pojemnik kg kanister kg beczka l butelka l kanister l kanister preparat do koagulacji zanieczyszczeń 20 kg kanister płynny preparat do koagulacji zanieczyszczeń 1 l kanister KOREKT ph preparat do obniżenia odczynu ph wody basenowej preparat do obniżenia odczynu ph wody basenowej preparat do podwyższenia odczynu ph wody basenowej CZYSZCZENIE SENU 25 kg kanister kg wiaderko kg wiaderko kg worek kg wiaderko ENMIN SND kwaśny preparat do czyszczenia urządzeń sanitarnych i basenowych 10 l kanister l kanister ENMIN SPOREX ENMIN STEINLOSER preparat do usuwania osadów mineralnych, rdzy i glonów 10 l butelka ENMIN KR ENMIN NIROREINIGER preparat do czyszczenia instalacji sanitarnych i basenowych preparat do czyszczenia stali nierdzewnej 1 l butelka l kanister l kanister ENMIN FRESH 78

57 Dozowanie, pomiar, regulacja, chemia Kontrola parametrów jakości wody basenowej Tester ręczny Najprostszy tester do badania jakości wody, zalecany do szybkiej kontroli jej parametrów. Pomiar polega na porównaniu barwy pobranej próbki wody z kolorem na skali porównawczej. Stosowane są tabletki DPD 1 oraz Phenol Red. Tester ręczny chlor, ph tlen, ph zakres odczytu: wartość ph 6,8 8,2 zawartość odpowiednio: wolnego chloru/bromu/tlenu mg/l 0,1 3,0 0,0 10,0 nr zamówienia Tester ręczny Fotometr P07 Kompaktowe, przenośne urządzenie do badania parametrów wody basenowej. Umieszczone w walizce z tworzywa sztucznego. Stosowane reagenty to Phenol Red oraz DPD 1 i DPD 3 (płynne lub w postaci tabletek). Temperatura otoczenia 0-40 C, wilgotność względna 30-90% (bez kondensacji), wymiary walizki 95 x 280 x 230 mm, zasilanie: bateria 9 V. Fotometr P07 zakres odczytu: wartość ph 6,5 8,4 zawartość chloru mg/l 0,05 6 zawartość dwutlenku chloru mg/l 0,1 11,0 zawartość bromu mg/l 0,1 13,5 zawartość ozonu mg/l 0,03 4,0 zawartość kwasu cyjanurowego mg/l 1,0 80,0 zasadowość ogólna KS 4,3 mmol/l 0,1 4,0 nr zamówienia W3T Pojemnik do fotometru Fotometr P07 Pojemnik do fotometru do P15 okrągły do PC11 prostokątny ilość 3 szt. 1 szt. nr zamówienia Odczynniki zapasowe: Pojemniki do fotometru Tabletki do testera ręcznego Opakowanie zawiera 50 listków. Tabletki tester ręczny DPD 1 DPD 4 Phenol Red pomiar chlor tlen ph nr zamówienia Tabletki do fotometru Opakowanie zawiera 50 listków. Tabletki do fotometru DPD 1 DPD 3 Phenol Red pomiar chlor chlor ph nr zamówienia Tabletki do fotometru Reagenty płynne do fotometru Dostępne w opakowaniach 15 ml. Reagenty płynne DPD 1 (niebieski) DPD 1 (zielony) DPD 3 (czerwony) Phenol Red (biały) pomiar chlor chlor chlor chlor nr zamówienia Reagenty płynne do fotometru 79

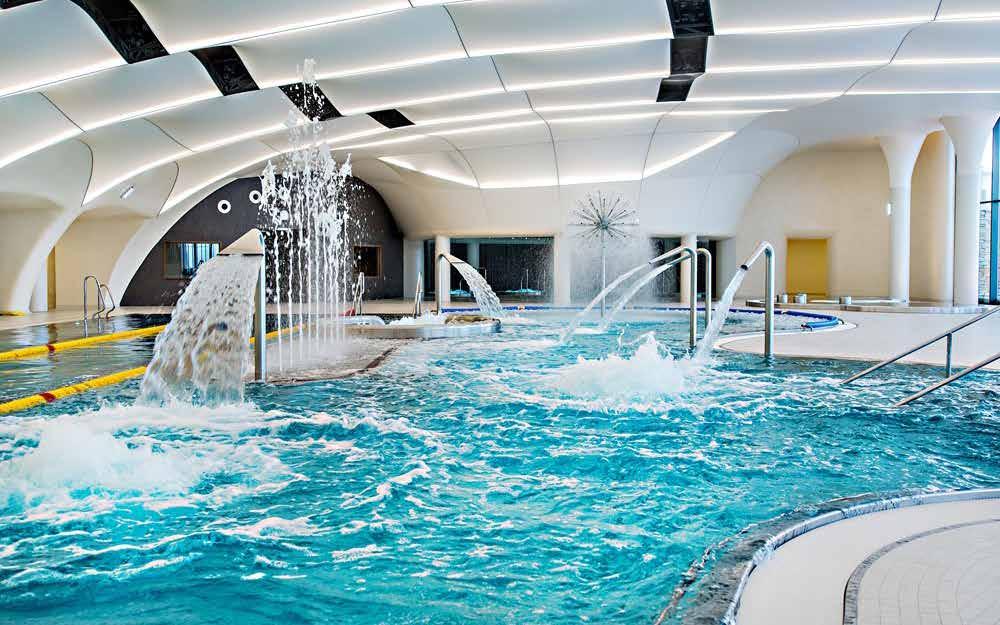

58 Realizacje Hotel rłamów S.. rłamów Uruchomienie: grudzień 2013 Inwestor: Wschodnio - Europejskie Centrum Kongresowo Sportowe rłamów Instalacja wyposażona jest w pełny system uzdatniania wody obejmujący filtrację, dezynfekcję i zmiękczanie. Dysze i oświetlenie sterowane są cyfrowo. asen składa się z: basen rekreacyjny: powierzchnia lustra wody m 2, wydajność stacji m 3 /h brodzik: powierzchnia lustra wody -20,6 m 2, wydajność stacji - 12 m 3 /h 4 wanny z hydromasażem wewnątrz: powierzchnia lustra wody - 12,4 m 2, wydajność stacji m 3 /h solankowa wanna z hydromasażem na zewnątrz: powierzchnia lustra wody - 4,9 m 2, wydajność stacji - 54 m 3 /h basen termalny zewnętrzny: powierzchnia lustra wody - 104,2 m 2, wydajność stacji -114 m 3 /h technologia uzdatniania wody: elektroliza membranowa, ultrafiltracja popłuczyn atrakcje wodne: masaż karku szeroki, masaż karku wąski, fontanna 3-dyszowa, gejzer powietrzny, gejzer powietrzny 3 dysz, leżanki powietrzne, drzewko wodne, ławeczki powietrzne termalna wanna z hydromasażem na zewnątrz: powierzchnia lustra wody -12 m 2, w y d a j n o ś ć s t a c j i 75 m 3 /h. 80

59 Dezynfekcja, ozonowanie, podgrzewanie

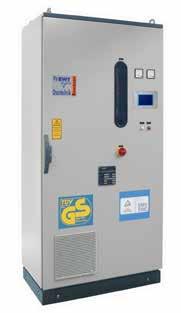

60 Dezynfekcja, ozonowanie, podgrzewanie wody Generator ozonu EWZON V Ozonowanie wody w basenach prywatnych Generator ozonu EWZON V W celu skutecznej dezynfekcji wody basenowej i utlenienia niepożądanych składników wody w basenach prywatnych stosowany jest generator ozonu EWZON V dostarczany jako kompletne, gotowe do podłączenia w instalacji basenowej urządzenie. Max. wydajność ozonu 2 g/h. W komplecie z ozonatorem EWZON V pracuje układ kontrolno-pomiarowy MSR z zamontowanymi pompkami dozującymi, który steruje pracą ozonatora oraz w sposób ciągły mierzy parametry chemiczno - fizyczne wody, a także dozuje minimalne ilości chloru i korektora ph. Zalety stosowania ozonu w uzdatnianiu wody basenowej: zmniejszenie ilości chemikaliów niezbędnych do dezynfekcji wody, eliminacja z wody związków chloropochodnych. Dzięki temu osoby korzystające z basenu nie odczuwają podrażnień oczu, skóry, natomiast w hali basenowej nie ma zapachu chloru. W skład kompaktowego urządzenia EWZON V wchodzą: generator ozonu z filtrem powietrza, osuszaczem i adsorberem, transformator wysokiego napięcia, pompa podwyższająca ciśnienie, zamknięcie wodne, tablica kontrolna z funkcjami sterowania, kontrolkami pracy i usterek, zbiornik reakcyjny, destruktor resztek ozonu. Dla wszystkich typów: ciśnienie max. 1 bar, temperatura wody C, temperatura otoczenia 5-30 C, wilgotność względna powietrza max. 60%, zawartość kurzu w powietrzu max. 2,5 mg/m 3, zasilanie elektryczne 3 x 400 V/N/PE, 50 Hz, stopień ochrony IP 52. Generator ozonu EWZON V 1 EWZON V 2 wydajność wytwarzania ozonu zgodnie z DIN g/h 1 koncentracja ozonu zgodnie z DIN g/nm 3 20 gaz powietrze ilość powietrza l/h efektywność wprowadzania do wody zgodnie z DIN % czas reakcji ozon woda min. 2 2,5 przepływ wody przez urządzenie m 3 /h 1,5 2 pobór mocy W średnica podłączeń (wlot/wylot wody) g.z. 1¼ /wąż ø 32, DN 25 wymiary szerokość mm 800 wysokość mm 1600 głębokość mm 700 ciężar, ok. kg 150 nr zamówienia Sterowanie do stacji EWZON V nr zamówienia Rama, 2. Pompa podnosząca ciśnienie, 3. Inżektor z łapaczem zanieczyszczeń, 4. Zbiornik reakcyjny, 5. Zawór odpowietrzający, 6. Destruktor ozonu (na przewodzie wstecznym), 7. Odbieralnik wody z automatycznym zaworem zasilającym, 8. Zawór spustowy, 9. Wejście wody, 10. Wyjście wody, 11. ypass, 12. Miernik przepływu gazu, 13. Filtr powietrzny, 14. Sterownik i display, 15. Włącznik główny, 16. Klawisz ozon z kontrolką, 17. Kontrolka usterek. 82

61 Dezynfekcja, ozonowanie, podgrzewanie wody Ozonowanie wody w basenach publicznych Generator ozonu VULW Urządzenie wytwarzające ozon z powietrza atmosferycznego na zasadzie cichych wyładowań elektrycznych (spełnia wymagania DIN 19627). Pracuje w podciśnieniu. Dwa osuszacze powietrza pracujące naprzemiennie, dmuchawa do regeneracji osuszaczy, wytwornice ozonu w wykonaniu ze stali nierdzewnej V lub z PVC, transformator wysokiego napięcia, panel operatorski, kontrolki stanu pracy i awarii. Dla wszystkich typów: ciśnienie robocze względne - 0,1-0,0 bar, temperatura otoczenia 5-30 C, wilgotność względna powietrza max. 60%, absolutna wilgotność powietrza max. 20 g/nm3, regulacja wydajności ozonu: wersja V - 16 stopni, wersja PVC - 14 stopni, stopień ochrony IP 53. Woda chłodząca: temperatura wody chłodzącej 4-17 C, ciśnienie wody chłodzącej: wersja V - 8 bar, wersja PVC - 1 bar, ph 6,5-9,5, twardość węglanowa< 20 d, brak utleniaczy takich jak Cl, OCl, O, itp., przewodność < 2000 µs/cm, zawartość substancji stałych < 0,1 mg/l, żelazo < 0,2 mg/l, mangan < 0,05 mg/l, chlorki < 250 mg/l. Generator ozonu VULW liczba wytwornic ozonu wydajność wytwarzania ozonu zgodnie z DIN g/h koncentracja ozonu zgodnie z DIN g/nm 3 20 gaz powietrze ilość powietrza Nm 3 /h 1,25 2,25 3,5 7,0 10,5 14,0 liczba osuszaczy 2 przyłącze ozonu DN przepływ wody chłodzącej (przy temp C) l/h przyłącze wody chłodzącej DN wymiary szerokość *) mm wysokość **) mm głębokość ***) mm zasilanie elektryczne V/Hz 230/50 400/50 moc elektryczna transformatorów kv 1, max. prąd pobierany 1) ) 16 2) 25 2) 32 2) ciężar (bez opak.) - wersja V, ok. kg ciężar (bez opak.) - wersja PVC, ok. kg nr zamówienia Generator ozonu VULW ) w przypadku urządzeń w wykonaniu specjalnym możliwe są odchylenia od podanych wartości, 2) pobór prądu w poszczególnych fazach może być różny, *) należy doliczyć 400 mm na dopływ powietrza do urządzenia, **) należy doliczyć 100 mm na przyłącza, ***) należy doliczyć 1000 mm na otwarcie drzwi. 1. Osuszacz powietrza, 2. Miernik ilości powietrza, 3. Dmuchawa regeneracyjna, 4. Wytwornica ozonu ze stali nierdzewnej, 5. Sterownik zaworu osuszacza, 6. Transformator wysokiego napięcia, 7. Woltomierz, 8. mperomierz, 9. Panel operatorski, 10. Lampka sygnalizacyjna awarii, 11. Lampka podłączenia sieci, 12. Wyłącznik główny. 83

62 Dezynfekcja, ozonowanie, podgrzewanie wody Generator ozonu VULW c.d Generator ozonu VULW wytwarzanie ozonu i transport odbywają się w podciśnieniu, dlatego wykluczony jest jakikolwiek wyciek ozonu, optymalne przygotowanie powietrza konstrukcja adsorbera i materiału osuszacza zapewnia punkt rosy poniżej 213 K (- 60 C), gwarantuje to możliwie wysoką wydajność ozonu przy minimalnym zużyciu energii oraz bardzo długi czas działania generatora ozonu, system chłodzenia na wysokie ciśnienie generator ozonu może pracować z ciśnieniem wody chłodzącej do 8 bar, szeroki zakres kontroli parametrów, wysoka wstępna temperatura wody do chłodzenia konstrukcja ozonatora umożliwia wykorzystanie do chłodzenia wody o wysokiej wstępnej temp. do 303 K (30 C), przy niewielkim obniżeniu wydajności ozonatora, tylko ok. 3%. Wykorzystując odprowadzaną wodą basenową do chłodzenia adsorberów, zmniejsza się koszt pracy ozonatora, 16-stopniowy zakres regulacji ilości produkowanego ozonu, zastosowanie odpornych i wytrzymałych materiałów, jak np. stal nierdzewna ISI316Ti (1.4571) zapewnia długotrwałą pracę ozonatorów, wysokie stężenie ozonu stężenie ozonu w wysokości 20 g/m 3 powietrza, zapewnia wysoką rozpuszczalność ozonu w wodzie, znak GS wg badań TÜV, europejski znak bezpieczeństwa CE. Generator ozonu VULW liczba wytwornic ozonu wydajność wytwarzania ozonu zgodnie z DIN g/h koncentracja ozonu zgodnie z DIN g/nm 3 20 gaz powietrze ilość powietrza Nm 3 /h 17,5 21,0 24,5 28,0 31,5 35,0 liczba osuszaczy 2 przyłącze ozonu DN 25 przepływ wody chłodzącej (przy temp C) l/h przyłącze wody chłodzącej DN wymiary szerokość *) mm wysokość **) mm głębokość ***) mm zasilanie elektryczne V/Hz 400/50 moc elektryczna transformatorów kv max. prąd pobierany 1) 2) ciężar (bez opak.) - wersja V, ok. kg ciężar (bez opak.) - wersja PVC, ok. kg nr zamówienia VULW VULW VULW

63 Dezynfekcja, ozonowanie, podgrzewanie wody Układ mieszania ozonu z wodą Systemy zaprojektowane zostały z uwzględnieniem związków pomiędzy wodą i ilością ozonu, a systemem ciśnieniowym oraz koncentracją ozonu, co zapewnia możliwie największe wykorzystanie produkowanego gazu. W wielu zastosowaniach, szczególnie w technologii basenowej, ale również przy uzdatnianiu wody pitnej czy chłodzącej, stosowany jest niezależny układ mieszania części strumienia wody obiegowej z ozonem. Dzięki temu systemowi oraz zastosowaniu efektywnych elementów mieszających osiągany jest wysoki stopień działania wprowadzanego ozonu. W skład systemu mieszania wychodzą następujące elementy: inżektor wprowadzania ozonu do wody, pompa napędowa inżektora, mieszacz statyczny wody z ozonem, zawory odcinające i regulacyjne instalacji. Dokładne parametry urządzenia dostępne na zapytanie po uprzednim podaniu parametrów technologicznych instalacji. Układ mieszania ozonu z wodą Destruktor ozonu pozostałego Przy zastosowaniu optymalnych systemów mieszania ozonu z wodą nie można jednak wykluczyć, że powietrze odprowadzane z filtrów lub zbiorników reakcyjnych zawiera jeszcze niewielką koncentrację ozonu. Zgodnie z wymaganiami norm DIN powietrze musi być odprowadzane przez destruktor resztek ozonu. W instalacjach basenowych stosuję się destruktor resztek ozonu typu chemiczno - katalitycznego z węglem aktywnym. Destruktor typu CK wykonany jest z PVC, w górnej części jest wykonany bezpośredni wlot powietrza do atmosfery, natomiast od dołu jest wlot powietrza zawierającego ozon (ze zbiorników reakcyjnych, filtrów i innych). Do destruktora podłączony jest także oddzielny zbiornik odbierający powstającą podczas reakcji wodę. Wypełnienie z węgla aktywnego zużywa się i musi być regularnie wymieniane. Dokładne parametry urządzenia dostępne na zapytanie po uprzednim podaniu parametrów technologicznych instalacji. Destruktor ozonu CK2 CK3 średnica mm nr zamówienia lue Lagoon UV-C Tech Urządzenie ostrzegawcze GMS plus Do pomiaru zawartości ozonu w wodzie lub powietrzu, jak również do kontroli koncentracji ozonu oferujemy różne przyrządy i układy pomiarowe. W naszej ofercie posiadamy urządzenia typu GMS plus z jednym lub z dwoma czujnikami obecności ozonu w pomieszczeniu. Klasa ochrony IP66. GMS plus 85

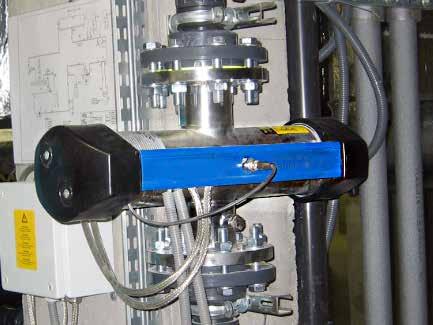

64 Dezynfekcja, ozonowanie, podgrzewanie wody Dezynfekcja UV Lampa UV jest urządzeniem dezynfekującym, które stosuje się w celu uzupełnienia systemu uzdatniania wody. Lampa UV nie może być jedynym urządzeniem do dezynfekcji, ponieważ promieniowanie UV-C działa na wodę przepływającą przez lampę i nie jest przenoszone dalej, do wody w niecce. Lampy UV stosuje się najczęściej w połączeniu z urządzeniami do dezynfekcji, w których środkiem dezynfekującym jest chlor. Promieniowanie o długości fali ok. 253,7 nm unieszkodliwia patogeny niewrażliwe na działanie chloru. Dodatkową zaletą stosowania lamp UV jest likwidacja chloraminów, które mają nieprzyjemny, ostry zapach chloru. Chloroaminy powodują podrażnienia oczu i skóry, kłopoty z oddychaniem u małych dzieci oraz działają niszcząco na wyposażenie niecek, tj. dysze, poręcze, reflektory. Zastosowanie lamp UV zapewnia czystą, przejrzystą wodę, a dezynfekcja zachodzi szybko i skutecznie. lue Lagoon UV-C Tech Dezynfekcja UV baseny prywatne, fontanny lue Lagoon UV - C Tech, UV - C Timer Lampy z serii UV - C Tech i UV - C Timer redukują zawartość chloru w wodzie aż o 50-80%. Posiadają wbudowany statecznik elektroniczny (230VC, 50/60 Hz). Obudowa i wnętrze lampy wykonane ze stali kwasoodpornej 316L. Promienie UV - C odbijają się od stalowego wnętrza zwiększając wydajność dezynfekcji aż do 35%. Urządzenie jest łatwe w instalacji i obsłudze. W zestawie są kształtki przyłączeniowe d63/d50, 1½ GW. Seria UV - C Tech wyposażona jest w lampę UV T5 ze specjalnym gniazdem. Lampy UV - C Tech 130W i UV - C Timer 130W (wersja amalgamatowa) posiadają włącznik przepływu, który wyłącza lampę, gdy przepływ jest zbyt mały. Lampy te nie reagują na wahania temperatury wody. Generują stałe, mocne promieniowanie. Seria UV - C Timer posiada zintegrowany licznik, który monitoruje czas pracy urządzenia. Pozwala to na dokładne ustalenie terminu, kiedy promiennik powinien być wymieniony. Przy instalacji lampy UV należy zwrócić uwagę na wykonanie prawidłowego uziemienia urządzenia. lue Lagoon Tech16W Tech 40W Tech 75W Tech 130W rekomendowany przepływ m 3 /h moc lampy W wydajność przy rekomendowanym przepływie MJ/cm przepływ maksymalny m 3 /h ciśnienie maksymalne bar średnica/długość lampy cm Ø 7,2/56 Ø 7,2/100 Ø 7,2/100 Ø 7,2/100 waga kg 2,8 3,6 3,9 5 prąd max. 0,29 0,29 0,57 1,1 włącznik przepływu nr zamówienia E03132 E02162 E02402 E02752 lue Lagoon UV-C Timer lue Lagoon Timer 40W Timer 75W Timer 130W rekomendowany przepływ m 3 /h moc lampy W wydajność przy rekomendowanym przepływie MJ/cm przepływ maksymalny m 3 /h ciśnienie maksymalne bar średnica/długość lampy cm Ø 7,2/100 Ø 7,2/100 Ø 7,2/100 waga kg 4,1 4,3 4,5 prąd max. 0,29 0,57 1,1 włącznik przepływu nr zamówienia H01402 H01752 H01132 Promiennik zapasowy Promiennik do Tech 16 do Tech 40 do Tech 75 do Tech 130 do Timer 40 do Timer 75 do Timer 130 nr zamówienia F F F E E E E

65 Dezynfekcja, ozonowanie, podgrzewanie wody Dezynfekcja UV baseny publiczne arrier M Lampa średniociśnieniowa UV do dezynfekcji wody basenowej. Średniociśnieniowe promienniki UV typu WTL o mocy 1000 W, 2000 W lub 3500 W i przewidywanej trwałości ok godzin roboczych. Optymalna hydrodynamika zapewnia niewielkie straty ciśnienia. Konstrukcja uwzględnia funkcje serwisowe: praca każdej lampy jest kontrolowana, a aktualny stan pokazywany jest na panelu sterującym. Standardowo lampa wyposażona w ręczny lub automatyczny system czyszczący promienniki i automatyczną kontrolę dawki promieniowania. Dla wszystkich typów: ciśnienie robocze max. 10 bar, temperatura wody 0-45 C, temperatura otoczenia max. 40 C, wilgotność powietrza max. 95% (bez kondensacji), zasilanie elektryczne 1/N/PE C 230 V, 50 Hz (typ M 35 80) lub 3/N/PE C 400/230 V, 50 Hz (typ M ), stopień ochrony IP 54. Lampa UV arrier M Promiennik arrier M M 35 M 80 M 135 M 210 M 275 M 290 M 350 M 525 M 700 M1400 M 2000 M 2600 nominalna średnica przyłącza DN max. przepływ przy transmisji T10 = 95% i dawce 600 J/m² m 3 /h ilość promienników x moc jednostkowa W 1 x x x 1000 pobór mocy kw 1,0 1,0 1,9 3,8 1,9 5,9 7,8 3,3 5,9 6,6 10,6 14,3 Wymiary lampy: H mm L mm K mm M mm Wymiary szafy sterującej: wysokość mm szerokość mm głębokość mm ciężar lampy, ok. kg nr zamówienia x x x x x x x x 3500 H K L M Promiennik Promiennik 1000W 2000W nr zamówienia C6448 C

66 Dezynfekcja, ozonowanie, podgrzewanie wody EWDES MD Lampa średniociśnieniowa UV do dezynfekcji wody basenowej. Komora ze stali nierdzewnej ISI 316Ti (1.4571), rury osłonowe z wysokiej jakości kwarcu, średniociśnieniowe promienniki UV o mocy 1000 W lub 2000 W i przewidywanej trwałości ok godzin (przy załączaniu raz dziennie). Dla wszystkich urządzeń: ciśnienie nominalne 10 bar, ciśnienie min. 2 bar, temperatura wody 5 40 C, temperatura wody w basenie max. 30 C, temperatura otoczenia 5-40 C, ilość wody przypadająca na proces czyszczenia ok. 1 l, zasilanie elektryczne 3 x 400 V/N/PE, 50 Hz, stopień ochrony IP 54. Lampa UV EWDES MD ewades MD 2000 H/ 4000 H/ 6000 H/ 8000 H/ nominalna średnica przyłącza DN max. przepływ przy transmisji T10 = 95% i dawce 600 J/m² m 3 /h min. przepływ m 3 /h 1,5 ilość promienników x moc jednostkowa W 2 x x x x 2000 moc przyłącza elektrycznego kw Wymiary lampy UV: mm mm C mm D mm E mm F mm G mm H mm I mm 500 K mm Wymiary szafy sterującej: szerokość mm wysokość mm 600 głębokość mm 250 ciężar lampy, ok. kg

67 Dezynfekcja, ozonowanie, podgrzewanie wody EWDES MQ Lampa do uzdatniania wody basenowej, wyposażona jest w specjalne promienniki UV. Promienniki te emitują szeroki zakres promieni UVC, które gwarantują rozpad chloru związanego. Promienniki zamontowane są poprzecznie w stosunku do strumienia wody. Komora promiennika wykonana ze stali szlachetnej. Dla wszystkich typów: ciśnienie nominalne 10 bar temperatura wody 5-40 C, temperatura wody w basenie max. 30 C, temperatura otoczenia 5-40 C, ilość wody przypadająca na proces czyszczenia ok. 1 l, zasilanie elektryczne 3 x 400 V/N/PE, 50 Hz, stopień ochrony IP 54. ewades MQ nominalna średnica przyłącza DN max. przepływ przy transmisji T10 = 95% i m 3 /h dawce 600 J/m² min. przepływ m 3 /h ilość promienników x moc jednostkowa Wymiary lampy UV: W 1x 400 2x 400 1x x x x x 2000 mm mm C 1 mm C 2 mm >400 >400 >600 >600 >750 >750 >750 C 3 mm D mm 219,1 219, ,9 323,9 355,6 E mm >400 F mm G mm H mm I mm L mm Lampa UV EWDES MQ Wersja EWDES MQ dostępna również w wersji ekonomicznej na zapytanie (MQ LC) EWDES MD LC ewades MD LC to wersja podstawowa ekonomicznych lamp, z ręcznym czyszczeniem, bez możliwości rozbudowy. Lampy wyposażone są w specjalne promienniki UV. Promienniki te emitują szeroki zakres promieni UVC. Fale o długości 254 nm zapewniają dezynfekcję, a emitowane poza nimi inne fale o odpowiedniej długości powodują rozpad chloru związanego. Dla wszystkich typów: ciśnienie nominalne 10 bar temperatura wody 5-40 C, temperatura wody w basenie max. 30 C, temperatura otoczenia 5-40 C, ilość wody przypadająca na proces czyszczenia ok. 1 l, zasilanie elektryczne 3 x 400 V/N/PE, 50 Hz, stopień ochrony IP 54. ewades MD LC nominalna średnica przyłącza DN min. przepływ m 3 /h moc przyłącza elektrycznego kw 0, Wymiary szafy sterującej: szerokość mm wysokość mm 600 głębokość mm ciężar lampy, ok. kg nr zamówienia Lampa UV EWDES MD LC 89

68 Dezynfekcja, ozonowanie, podgrzewanie wody Podgrzewanie wody basenowej Wymiennik ciepła QWT 100 Wymiennik ciepła wykonany ze stali nierdzewnej (ISI 316), lakierowany, przeznaczony do podgrzewania wody basenowej. Mocowania i węże gumowe - w zakresie dostawy. Przyłączany do centralnego systemu grzewczego, zasilany temp. 90/70 C. Ciśnienie pracy: woda grzewcza 10 bar, woda basenowa 3 bar. Wymiennik ciepła QWT 100 Wymiennik QWT moc kw wydajność pompki po stronie wody x3 2x5 grzewczej m po stronie wody /h basenowej długość mm średnica mm przyłącza wody basenowej 1½ 1½ 1½ 1½ przyłącza wody grzewczej ¾ ¾ ¾ nr zamówienia Wymiennik ciepła SWT 100 Wymiennik ciepła wykonany ze stali nierdzewnej (ISI 316), ocynkowany i lakierowany przeznaczony do podgrzewania wody basenowej. Mocowania i węże gumowe - w zakresie dostawy. Przyłączany do instalacji solarycznej, do pomp ciepła lub niskotemperaturowego systemu ogrzewania 50 C. Ciśnienie pracy: woda grzewcza 10 bar, woda basenowa 3 bar. Wymiennik ciepła SWT 100 Wymiennik SWT moc kw wydajność pompki po stronie wody grzewczej po stronie wody basenowej m 3 /h 1,2 10 długość mm średnica mm przyłącza wody basenowej 1½ 1½ 1½ 1½ przyłącza wody grzewczej ¾ ¾ 1 1 nr zamówienia ,8 10 2,2 10 3,6 10 Wyposażenie dodatkowe do wymienników QWT 100 i SWT 100 Zamocowania do QWT/SWT (20 kw, 30 kw, 40 kw) nr zamówienia Węże gumowe do QWT 1½ nr zamówienia Węże gumowe do QWT 2 nr zamówienia Zawór zwrotny ¾ nr zamówienia Zawór zwrotny 1 nr zamówienia

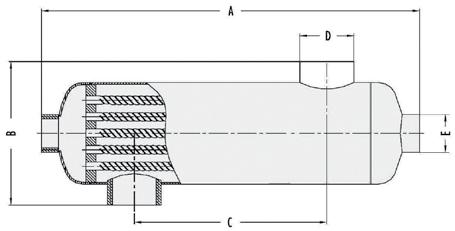

69 Dezynfekcja, ozonowanie, podgrzewanie wody Wymiennik ciepła KSTW 200 Wymiennik rurowy wykonany z wysokiej jakości tworzywa sztucznego (poliamid), przeznaczony do podgrzewania wody basenowej z wysoką zawartością chlorków (np. wody solankowej). Wykonanie wymiennika w 2 wersjach materiałowych, wewnątrz nagrzewnica zależnie od koncentracji chlorków: do 400 mg/l - wykonanie ze stali nierdzewnej (ISI 316), powyżej 400 mg/l - wykonanie ze specjalnego materiału odpornego na wodę morską. Przyłączany do centralnego systemu grzewczego, zasilany temp. 90/70 C. Ciśnienie pracy: woda grzewcza 6 bar, woda basenowa 2,5 bar. Wymiennik KSTW 200 KSTW Cl < 400 mg/l KSTW Cl > 400 mg/l moc przy 90 C przy 70 C wydajność pompki po stronie wody grzewczej po stronie wody basenowej kw m 3 /h 47,5 33, ,5 33,9 przyłącza wody basenowej (PVC) d50 d50 przyłącza wody grzewczej (stal) ¾ ¾ nr zamówienia Wymiennik ciepła KSTW 200 Pompka c.o. SPECK do wymienników Ciśnienie max. 10 bar, zasilanie elektryczne 230 V/50 Hz. Pompka c.o. SPECK N 25/33 N 25/53 N 25/75 wydajność m 3 /h 2,4 3,6 6,0 nr zamówienia Zawór elektromagnetyczny ¾ do wymienników Temperatura do 90 C. Max. ciśnienie robocze 12 bar. Zawór elektromagnetyczny ¾ do wymienników nr zamówienia Grzałka elektryczna EWT Stosowana w instalacjach basenów prywatnych oraz w wannach z hydromasażem. Zakres dostawy: obudowa grzałki wykonana ze stali, elementy grzewcze ze stali nierdzewnej, zabezpieczenie przed brakiem wody, termostat 0-40 C. Wyposażenie dodatkowe: mocowanie do ściany ze stali nierdzewnej, zestaw montażowy, węże gumowe. Zasilanie elektryczne 400 V/50 Hz. Grzałka EWT EWT EWT EWT EWT moc kw nr zamówienia Pompka c.o. SPECK Zawór elektromagnetyczny Wyposażenie dodatkowe do wymienników QWT 100 i SWT 100 Zamocowania do EWT nr zamówienia Węże gumowe do EWT 1½ nr zamówienia Węże gumowe do EWT 2 nr zamówienia Grzałka elektryczna EWT 91

70 Dezynfekcja, ozonowanie, podgrzewanie wody Podgrzewanie wody do basenów publicznych Wymiennik ciepła LINE -LINE Wymiennik ciepła rurowy woda/woda wykonany z wysokiej jakości stali nierdzewnej ISI-316L, dla zapewnienia odporności na korozję i trwałości użytkowania. Maksymalne ciśnienie pracy: 1,6 MPa. Dane w tabeli przedstawiono dla różnicy temperatur między wodą grzewczą i podgrzewaną na wejściu do wymiennika równej 60 o C. -LINE wydajność nominalna kw woda natężenie przepływu l/h gorąca spadek ciśnienia kpa 1,1 0,4 0,8 1,3 2,7 2,7 woda natężenie przepływu l/h zimna spadek ciśnienia kpa 14,8 7,5 16,2 24,8 57,3 47,0 powierzchnia wymiany ciepła m 2 0,23 0,38 0,55 0,73 1,37 1,97 Wymiary: mm 439,5 379,0 509,0 637,0 1103,0 943,0 mm 122,0 143,6 146,3 146,3 146,3 190,0 C mm 225,0 193,0 323,0 451,0 884,0 598,0 D 1½ 1½ 1½ 1½ 2 2 E ¾ nr zamówienia W130 W180 W250 W300 W500 W1000 D E Wymiennik ciepła ETN ETN C Wymiennik ciepła płytowy woda/woda posiada faliste płyty wykonane z tytanu lub ze stali nierdzewnej ISI - 316, ramę ze stali karbonizowanej pokrytą farbą epoksydową, w wymiennikach bez wyposażenia, przyłącza wykonane ze stali nierdzewnej ISI gwintowane ISO G2. Możliwość zakupu z wyposażeniem gdzie obieg grzewczy wykonany jest z żeliwa a obieg wody podgrzanej z PVC, posiada on pełną regulację i podłączenia do sterowania pompą filtracji. Istnieje również możliwość zakupu z pompą recyrkulacyjną. Wymienniki o innej mocy niż w załączonej tabeli na zapytanie. ETN ETN-35 ETN-50 ETN-90 ETN-120 ETN-150 ETN-200 ETN-250 ETN-300 ETN-400 ETN-500 moc kw ilość płyt obieg podstawowy przepływ m 3 /h 1,8 2,6 4,6 6,2 7,7 10,3 12,9 15,4 20,5 25,6 opory przepływu przyłącza 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 2½ 2½ 2½ 2½ obieg wody basenowej przepływ m 3 /h 1,76 2,51 4,3 6,02 7,53 10,04 12,54 15,05 20,09 24,8 opory przepływu przyłącza ¾ 1 1¼ 1½ 1½ ½ 2½ pobór mocy 0,40 0,40 1,4 1,45 1,45 1,5 1,6 1,7 1,7 2,45 nr zamówienia

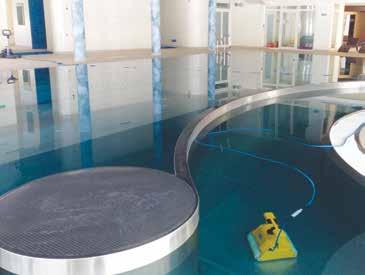

71 kcesoria do utrzymania czystości

72 kcesoria do utrzymania czystości kcesoria do utrzymania czystości wody basenowej Odkurzacz basenowy ręczny Szczotka MID CLEN Szczotka odkurzacza MID RUSH Skrobak do ścian basenów MID SCRU Podbierak głęboki MID RKE Wąż odkurzacza MIDS Zestaw do czyszczenia Szczotka odkurzacza trójkątna MID SND Szczotka do glonów MID LGE Zgarniacz liści MID SKIM Termometr basenowy MIDS Odkurzacz basenowy ręczny z akcesoriami nr zamówienia Zestaw do czyszczenia basenów (tester, termometr, szczotka, szczotka do ścian, podbierak płytki) nr zamówienia 182 Szczotka odkurzacza MID CLEN, szerokość 28cm, podłączenie 32/38mm, materiał: S nr zamówienia 113 Szczotka odkurzacza MID SND trójkątna szerokość 28cm, podłączenie 32/38mm nr zamówienia 119N Szczotka odkurzacza MID RUSH do ścian, szerokość 45cm, materiał: plastik nr zamówienia 145 Szczotka do glonów MID LGE, szerokość 16cm, materiał: plastik nr zamówienia 147U Skrobak do ścian basenów MID SCRU nr zamówienia 148 Podbierak głęboki MID RKE, aluminniowa rączka i obręcz nr zamówienia 141 Podbierak płytki MID SKIM, plastikowa rączka i obręcz nr zamówienia 140 Sztanga teleskopowa długość 1,8-3,6 m długość 2,4-4,8 m 2-częsciowa, aluminniowa nr zamówienia 210TM 220TM Wąż odkurzacza MID, Ø38mm, sprzedaż w odcinkach - wielokrotność 1,5m nr zamówienia 169 Termometr basenowy MID okrągły nr zamówienia 062N Odkurzacze basenowe Odkurzacz elektryczny JMES Półautomatyczny odkurzacz basenowy, wykonany z odpornego tworzywa sztucznego S. Posiada własną pompę ssącą. Odkurzacz jest prowadzony za pomocą sztangi teleskopowej (sztanga teleskopowa nie wchodzi w skład zamówienia - należy ją zamówić oddzielnie). Worek na zanieczyszczenia (o skuteczności filtracji 100 µm) znajduje się na odkurzaczu. JMES wydajność pompy m 3 /h 7 obszar czyszczenia dno i ściany basenu zasilanie V/Hz 230/50 długość kabla zasilającego m 18 nr zamówienia w 94 Odkurzacz elektryczny JMES DOLPHIN Wave Odkurzacz automatyczny DOLPHIN Wave 100 Profesjonalny odkurzacz basenowy do basenów publicznych, hotelowych, szkolnych. Zaawansowany technicznie system żyroskopowego obracania się odkurzacza zapewnia precyzyjne skanowanie powierzchni i czyszczenie dna, ścian i linii wody w basenie. Dokładne szczotkowanie usuwa glony i bakterie. Duża powierzchnia filtracji zatrzymuje brud, kurz, włosy i inne zanieczyszczenia pozostawiając wodę czystą i higieniczną. Możliwość wyboru 3 wariantów filtracji: ultra drobna, drobna i normalna. W zestawie pilot do sterowania odkurzaczem z możliwością programowania opóźnienia czasu włączenia oraz wózek. DOLPHIN Wave wydajność pompy m 3 /h 17 długość cyklu czyszczenia h 4/6/8 prędkość poruszania m/min 15 powierzchnia czyszczenia m długość kabla zasilającego; m 30 złącze przegubowe na kablu zapobiegające plątaniu się kabla waga kg 12 zasilanie - cyfrowy programator nr zamówienia Inne modele odkurzaczy DOLPHIN dostępne na zapytanie wyjście <30 VDC; IP 54 wskaźnik zanieczyszczenia filtra; funkcja opóźnionego startu na zapytanie

73 w Dysze fontannowe

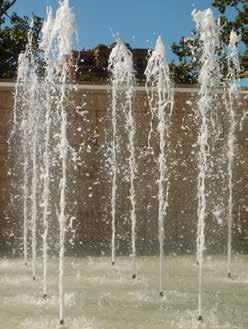

74 Dysze fontannowe Dysza NE erator Jet Dysza erator Jet pozwala na uzyskanie jednolitego strumienia spienionej, białej wody. W przypadku zamontowania w pionie istnieje możliwość regulacji wysokości strumienia wody. Dysza niezależna od poziomu wody. Widoczność***** Głośność*** Odporność na wiatr**** Rozpryskiwanie**** Korpus wykonany z brązu, odlewu miedzi i mosiądzu. Posiada złącze obrotowe typu swivel oraz dodatkowy kołnierz Uniloc do szybkiej regulacji ilości wody i powietrza. Wskazówki: (dla uzyskania optymalnego efektu) stały niezmienny poziom wody, wylot z dyszy nad lustrem wody (wymiar W), dobór optymalnych parametrów pracy z cieniowanej części tabeli. Wymiary dyszy a mm b mm c mm w mm gwint (SP) NE ¾ NE NE ¼ NE ½ NE NE NE NE Wysokość fontanny L zasięg [m] L zasięg [m] L zasięg [m] L zasięg [m] L zasięg [m] L zasięg [m] L zasięg [m] L zasięg [m] Parametry pracy 0,9 m 1,5 m 2,4 m 3,0 m 4,6 m 6,1 m 9,1 m 10,7 m 12,2 m 15,2 m 18,3 m 24,4 m 1,1 4,9 0,4 2,1 5,8 0,5 1,4 7,0 0,6 2,3 7,0 0,6 2,9 7,0 0,6 5,2 7,0 0,8 1,8 11,9 0,9 2,7 10,7 0,6 3,6 12,8 0,6 6,4 9,8 1,1 9,1 8,5 0,4 3,9 13,4 0,6 6,6 11,3 1,1 10,7 11,9 0,5 26,6 7,3 4,6 18,9 1,2 7,5 14,9 1,5 12,0 14,9 0,6 31,6 10,1 8,9 19,8 1,5 14,1 19,8 1,2 33,4 12,8 59,8 11,3 78,0 10,7 14,8 22,6 1,2 38,6 17,1 65,2 14,3 85,0 12,8 17,0 29,9 1,9 43,6 19,2 71,4 15,6 93,9 15,6 18,6 39,3 2,1 44,6 22,6 75,5 17,7 104,8 19,2 20,7 45,8 2,4 47,5 25,6 86,4 21,4 113,9 23,5 56,6 34,8 94,1 28,4 122,1 26,8 106,1 35,4 141,8 35,4 W 30 o C KOSZ SITKOWY (OPCJ) Dysza NE ZŁĄCZE SWIVEL 96

75 Dysze fontannowe Dysza NJ rching Jet Dysza zaprojektowana aby uzyskać wysokie i jednocześnie długie, smukłe strumienie wody. Dostępna w dwóch wersjach montażu na obrzeżach niecki pod kątem 60 o oraz 80 o. Dysza pozwala na uzyskanie strumienia o zasięgu nawet do 15,2 m oraz wysokości do 7,1m. Dysza wykonana ze stali nierdzewnej, niezależna od poziomu wody. Wymiary dyszy Wysokość Parametry pracy a mm b mm c mm d gwint (SP) fontanny 5,5m 6,7m 7,1m NJ o 3" NJ o 3" D L zasięg [m] L zasięg [m] 15,9 13,4 12,1 14,1 20,4 4,5 17,04 18,3 15,2 C D Wys. fontanny WLOT Zasięg Dysza NJ Dysza NJ urst Jet Efekt wizualny polega na wytworzeniu bardzo wysokiego, pojedynczego strumienia wody osiągającego wysokość nawet do 27,5 m. Konstrukcja dyszy pozwala na regulację strumienia, który gwałtownie wzrasta osiągając maksymalny punkt, żeby następnie subtelnie opaść wprost do niecki. Dysza niezależna od poziomu wody. Widoczność: *** Głośność:*** Odporność na wiatr:** Rozpryskiwanie:**** Dysza NJ150 - parametry pracy Wysokość fontanny L zasięg [m] 1,5m 3m 4,5m 6m 9m 12m 15,5m 18,5m 21,5m 24,5m 27,5m 5,22 2 7,26 4,5 8, ,82 11,5 15,24 19,5 17, ,84 35,5 20, , , ,96 70 Wymiary dyszy a mm b mm w mm gwint (SP) NJ ½ 15 o 15 o POZIOM WODY W GWINT Dysza NJ ZŁĄCZE SWIVEL (OPCJ) 97

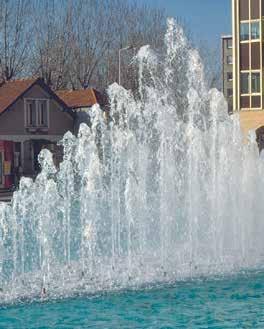

76 Dysze fontannowe Dysza NC Cascade Jet Dysza tworząca efekt spienionej wody zmieniający się wraz ze zmianą poziomu wody w niecce. Najlepsze rezultaty wizualne i dźwiękowe uzyskuje się w przypadku średnich i dużych ekspozycji. Dysza zależna od poziomu wody. Widoczność***** Głośność*** Odporność na wiatr***** Rozpryskiwanie*** Korpus wykonany z brązu. Wskazówki: (dla uzyskania optymalnego efektu): dysza typ NC-125/150/200/300 musi być częściowo nad lustrem wody (W), dysze NC-050/075 zanurzone pod wodą nieturbulentny przepływ wody przed dyszą, w małych nieckach wymagane zastosowanie elementu tłumiącego falowanie, wymagany stały, niezmienny poziom wody, dobór optymalnych parametrów pracy z cieniowanej części tabeli. Wymiary dyszy a mm b mm c mm w mm gwint (SP) NC ¾ NC ¼ NC ½ NC NC Wysokość fontanny Parametry pracy 0,6m 0,9m 1,2m 1,5m 1,8m 2,4m 3,0m 3,7m 4,6m 6,1m 7,6m 9,2m 2,7 6,4 0,3 3,6 3,7 0,2 5,2 3,4 0,3 3,4 7,0 0,3 4,7 5,5 0,3 6,6 4,3 0,4 3,6 9,7 0,4 5,2 7,1 0,5 7,3 5,5 0,5 9,6 4,3 0,4 4,6 13,4 0,6 5,8 8,6 0,6 8,2 7,0 0,6 10,7 5,8 0,5 20,0 7,3 0,6 4,6 15,6 0,6 6,6 11,3 0,7 9,6 9,8 0,8 11,4 7,3 0,5 20,5 7,9 0,6 5,2 21,0 0,9 7,7 15,3 0,7 10,2 11,3 0,8 13,9 10,0 0,9 21,1 10,7 0,7 8,64 17,7 0,9 11,1 14,0 0,9 15,2 12,2 1,0 25,5 12,8 1,1 9,06 19,9 10,02 12,1 15,2 0,9 16,1 13,1 1,1 26,4 14,9 1,2 13,2 18,9 1,0 17,1 14,9 1,3 32,8 19,2 1,5 20,1 21,6 1,4 37,7 29,6 1,5 42,5 31,7 2,1 46,6 25,4 2,4 C W POZIOM WODY Dysza NC GWINT 98

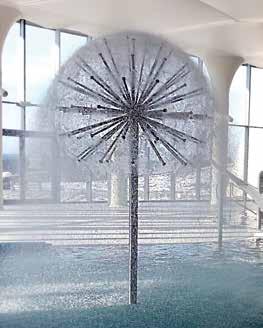

77 Dysze fontannowe Dysza NDH Dandelion Hemisphere i NDS Dandelion Sphere Dmuchawiec w kształcie półkuli nadaje fontannie szykowny i ciekawy efekt oraz swoistą lekkość. Efekt dmuchawca utworzony jest przez połączenie dysków wodnych wytworzonych przez poszczególne dysze tworzące jednolitą powierzchnię kopuły. Dysza idealna do zastosowania w centrach handlowych, wewnątrz budynków i obszarach osłoniętych od wiatru. Dysza niezależna od poziomu wody. Korpus wykonany z brązu, miedzi i mosiądzu. Każdą z dysz dmuchawca można łatwo czyścić, indywidualnie regulować, ustawiać oraz demontować z kuli. Widoczność**** Głośność*** Odporność na wiatr* Rozpryskiwanie**** Wymiary Parametry pracy mm mm ilość dysz gwint (SP) głębokość C mm Q m 3 /h H strat mh 2 O NDH ,3 1,83 12,5 2,7 NDH ,3 2,44 12,5 3,1 NDH ,3 2,44 19,3 3,1 NDH ,3 3,66 19,3 4,3 NDH ,3 3,66 35,0 4,6 NDH ,3 4,88 48,9 5,8 NDH ,3 6,1 71,4 6,7 Dysza NDH C Ø DYSZ Ø KRWĘDŹ NIECKI POZIOM WODY WLOT WODY GWINT STOJK GŁĘOKOŚĆ 0,3m Wymiary Parametry pracy mm mm ilość dysz gwint (SP) głębokość C mm D mm Q m 3 /h H strat mh 2 O NDS ,52 0,3 1,83 17,0 2,44 NDS ,52 0,3 2,44 17,0 3,05 NDS ,83 0,3 2,44 35,2 3,66 NDS ,44 0,3 3,66 35,2 3,96 NDS ,44 0,3 3,66 72,1 4,27 NDS ,05 0,3 4,88 99,1 4,88 NDS ,66 0,3 6,1 144,1 5,79 D Ø DYSZ Ø KRWĘDŹ NIECKI WLOT WODY POZIOM WODY C STOJK GŁĘOKOŚĆ 0,3m Dysza NDS 99

78 Dysze fontannowe Dysza NE Plume Jet Dysza tworząca wysoki i smukły strumień wodny, sprawiający wrażenie koguciego ogona. Może być montowana w pozycji pionowej, poziomej i kątowej. Dysza niezależna od poziomu wody. Widoczność***** Głośność*** Odporność na wiatr**** Rozpryskiwanie**** Dysza wykonana z brązu i mosiądzu ze zintegrowanym złączem obrotowym, odchylenie max. o kąt 15 o Wskazówki (dla uzyskania optymalnego efektu): wymagany kosz wstępny przed pompą z bardzo małymi otworami sitka (nie większymi niż 50% wymiaru C) wymagany prosty odcinek przed dyszą o długości minimum 6x średnica przyłącza dyszy, dobór optymalnych parametrów pracy z cieniowanej części tabeli. Wymiary dyszy Parametry pracy Wysokość a mm b mm c mm d gwint (SP) fontanny 1,6 m 3,1 m 4,6 m 6,1 m 9,2 m 12,2 m 15,3 m 18,3 m 21,4 m 24,4 m 28,5 m 30,5 m NE o 1 / 8 GZ NE o ¼ GZ NE o 3 / 8 GZ NE o ½ GZ NE o ¾ GZ NE o 1 GZ NE o 1½ GZ NE o 2 GW NE o 3 GW NE o 4 GW 2,4 2,5 0,13 0,5 2,5 0,16 0,9 2,5 0,16 1,6 2,5 0,21 2,5 2,2 0,12 3,2 2,5 0,21 4,1 2,8 0,31 2,4 4,3 0,18 0,7 4,3 0,18 1,3 4,3 0,12 2,0 4,3 0,31 3,7 4 0,31 4,3 4,9 0,31 5,7 4,9 0,61 10,2 3,7 0,46 17,9 3,7 0,8 6,1 0,23 1,4 6,1 0,31 2,7 6,4 0,41 4,6 5,8 0,41 5,5 8 0, 41 7,0 7,7 0,89 12,7 5,8 0,67 21,1 5,8 1,5 8,3 0,41 3,2 8,3 0,59 5,7 10,1 0,59 6,4 8,3 0,59 7,9 9,2 1,10 15,2 8 1,17 26,4 8,3 45,0 7,4 7,5 12,2 1,02 10,1 11 1,5 19,6 13,5 1,63 31,1 8,3 58,8 11,3 13,4 14,7 1,99 25,7 21,2 1,94 39,6 17,7 64,5 15,6 26,6 22,6 2,24 44, ,7 18,6 52, ,3 25,7 92,5 29,6 96,2 31,7 112,7 33,6 118,1 45,8 C D C D D D POZIOM WODY Dysze NE GWINT GWINT Schemat wymiarowy dysze NE Schemat wymiarowy dysze NE

79 Dysze fontannowe Dysza NEF Plume Jet Dysza pozwala na uzyskanie efektów wydłużonych, pionowych strumieni wody. Zalecany jest montaż dysz w większych zespołach co pozwala na uzyskanie bardziej wyrazistego efektu. Dysza niezależna od poziomu wody. Dysza wykonana z brązu, profilowana wewnątrz. Widoczność*** Głośność**** Odporność na wiatr** Rozpryskiwanie***** Wskazówki (dla uzyskania optymalnego efektu): wymagany kosz wstępny przed pompą z bardzo małymi otworami sitka (nie większymi niż 50% wymiaru C) wymagany prosty odcinek przed dyszą - długość minimum 6x średnica przyłącza dyszy. Wymiary dyszy Parametry pracy Wysokość a mm b mm c mm gwint (SP) fontanny 1,5 m 3,0 m 4,6 m 6,1 m 9,1 m 12,2 m 15,2 m 18,3 m 21,3 m 24,4 m 27,4 m 30,5 m NEF NEF ½ NEF NEF NEF ,7 2,1 0,3 3,6 4,0 0,3 7,7 4,3 0,5 9,3 4,3 0,8 16,1 3,7 4,8 5,8 0,9 8,0 6,1 1,0 13,9 6,4 1,3 17,7 5,8 5,2 7,3 0,9 8,6 7,3 1,2 15,9 8,5 1,5 28,2 7,9 45,5 7,3 10,5 12,8 1,5 29,4 12,2 1,8 33,9 12,8 61,8 12,8 25,7 18,6 2,1 39,1 17,1 68,4 15,6 42,7 19,8 71,1 17,1 48,7 24,7 86,8 24,7 95,6 29,9 114,6 40,9 130,7 44,2 136,4 50,3 NEF ,2 8,2 120,5 12,8 136,5 16,8 147,8 21,4 165,9 25,0 177,3 29,6 190,9 33,5 202,3 39,6 213,7 45,7 C POZIOM WODY Dysza NEF GWINT 101

80 Dysze fontannowe Dysza NES Clear Stream Jet Dysze wytwarzają klarowny strumień wody, odporny na działanie wiatru. Każda dysza wyposażona jest w regulator pionu do 15 o odchylenia. Ciekawe efekt uzyskuje przy łączeniu wielu dysz. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu. 15 o 15 o Widoczność*** Głośność*** Odporność na wiatr** Rozpryskiwanie**** Wymiary dyszy a mm b mm gwint (SP) otwór dyszy NES ½ ¼ Wysokość strumienia Parametry pracy 1,5 m 3,0 m 4,6 m NES-050 0,9 3,0 1,1 5,8 1,4 6,7 Dysza NES Dysza NFO Foam Jet Niski słup wody w kształcie stożka zmieniający się w bulgocącą, pienistą kolumnę przy max. wysokości strumienia. Dysza idealna dla obszarów średnio i mocno wyeksponowanych. Dysza zależna od poziomu wody. Wykonana z brązu i miedzi. Widoczność***** Głośność*** Odporność na wiatr**** Rozpryskiwanie** NFO-050 NFO-100 NFO-150 NFO-200 NFO-300 Wysokość fontanny Parametry pracy 0,3m 0,6m 0,9m 1,2m 1,5m 1,8m 2,4m 3,0m 4,6m 6,1m 1,4 2,4 0,18 3,4 1,5 0,25 8,4 2,1 0,3 1,6 3,7 0,3 5,0 2,1 0,3 10,2 3,4 0,4 10,9 2,1 0,25 25,0 2,1 0,4 2,1 4,6 0,3 5,5 3,4 0,4 13,4 4,9 0,6 13,2 3,1 0,4 29,3 2,7 0,2 5,9 4,0 0,6 14,1 6,1 0,8 14,1 3,4 0,5 31,6 3,4 0,9 6,1 4,6 0,6 15,2 7,0 0,9 15,5 4,0 0,6 37,3 4,3 0,9 6,6 5,5 0,7 16,3 8,5 0,8 16,8 4,9 1,0 37,9 4,6 1,2 17,5 9,1 1,0 18,6 6,4 0,9 42,7 6,4 1,5 19,6 12,5 1,1 19,3 7,3 1,0 45,9 7,3 1,8 26,1 11 1,3 54,5 10,1 2,0 65,9 14,4 2,3 Dysza NFO POZIOM WODY C Wymiary dyszy a mm b mm c mm d mm w mm gwint (SP) W D NFO ½ NFO NFO ½ NFO NFO GWINT 102

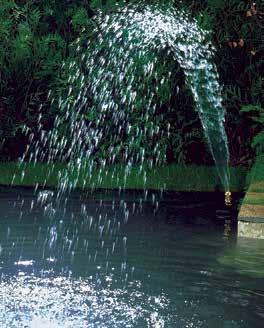

81 Dysze fontannowe Dysza NG Fan Jet Wachlarzowy, wąski kształt strumienia, idealny przy kącie montażu 45 o. Optymalnym miejscem dla montażu jest obrzeże niecki, w miejscach wolnych od silnych podmuchów wiatru. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mosiądzu i miedzi. Połączony integralnie ze złączem obrotowym typu swivel. Widoczność*** Głośność ** Odporność na wiatr** Rozpryskiwanie** Wymiary dyszy Parametry pracy Zasięg a mm b mm gwint (SP) 06m 0,9m 1,5m 1,8m 2,4m 3,0m NG NG ½ NG h wys, [m] h wys, [m] h wys, [m] 0,7 0,9 0,5 0,7 2,5 0,9 0,2 0,7 2,1 0,6 0,1 0,5 1,1 1,5 1,4 1,1 3,2 1,2 0,6 1,1 2,5 0,9 0,3 0,6 1,1 2,1 2,6 1,6 4,1 1,8 0,9 1,6 3,2 1,2 0,6 0,9 4,6 2,4 2,0 1,9 3,9 1,8 1,2 1,4 5,2 3,0 3,6 2,7 4,3 2,1 1,2 1,4 4,8 2,4 1,8 1,8 ROZPRYSK h- WYSOKOŚĆ ZSIĘG POZIOM WODY Dysza NG GWINT Dysza NG - Fan Jet Wachlarzowy kształt strumienia o szerokim zasięgu. Optymalnym miejscem dla montażu jest obrzeże niecki, w miejscach wolnych od silnych podmuchów wiatru. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu. Widoczność*** Głośność ** Odporność na wiatr*** Rozpryskiwanie*** Wymiary dyszy Parametry pracy Zasięg a mm b mm gwint (SP) 0,6m 1m 1,5m 2,1m NG h wys, [m] 2,0 1,0 0,61 0,6 2,7 1, ,7 3,2 1,9 1,68 1,2 4,3 2,5 2,44 1,4 POZIOM WODY GWINT Dysza NG 103

82 Dysze fontannowe Dysza NGF Finger Jet Dysza wytwarza efekt kilkunastu wąskich strumieni opadających szerokim łukiem do niecki. Polecana do montażu na obrzeżach niecki oraz w ścianie. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, miedzi i stali nierdzewnej. Widoczność*** Głośność** Odporność na wiatr*** Rozpryskiwanie*** Wymiary dyszy Parametry pracy Zasięg a mm b mm gwint (SP) 0,6m 1m 1,3m 1,5m 1,8m NGF h wys, [m] 2,9 1,3 1,5 0,5 3,9 1,6 2,2 0,8 4,3 1,9 2,6 0,9 5,2 2,5 3,1 1,3 5,7 3,1 4,0 1,4 Dysza NGF POZIOM WODY GWINT Dysza NGL - Flat Jet Wytwarza poziomy, przejrzysty, wachlarzowaty kształt strumienia wody. Idealna do lokalizacji na obrzeżach niecki, w miejscach wolnych od silnego podmuchu wiatru. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i miedzi, zintegrowany ze złączem obrotowym typu `swivel`. Widoczność*** Głośność** Odporność na wiatr** Rozpryskiwanie** Wymiary dyszy Parametry pracy Zasięg a mm b mm gwint (SP) 0,6m 1m 1,3m 1,9m NGL ½ NGL ¾ NGL h wys, [m] h wys, [m] h wys, [m] 0,5 0,9 0,9 0,13 1,1 1,0 1,0 0,18 2,3 1,0 0,9 0,23 0,7 1,2 1,4 0,13 1,6 1,2 1,5 0,18 2,7 1,0 1,2 0,23 0,9 1,8 1,8 0,13 2,1 1,5 2,14 0,18 3,9 1,6 2,0 0,23 7,5 2,5 3,0 0,23 Dysza NGL ROZPRYSK ZSIĘG POZIOM WODY h- WYSOKOŚĆ 104 GWINT

83 Dysze fontannowe Dysza NHC Hollow Column Jet Wytwarza strumień przypominający szklaną rurę. Opadająca woda wywołuje minimalny plusk. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mosiądzu, miedzi i stali nierdzewnej, zintegrowany ze złączem obrotowym typu swivel. Widoczność**** Głośność*** Odporność na wiatr**** Rozpryskiwanie*** Wskazówki (dla uzyskania optymalnego efektu): nieturbulentny przepływ wody na odcinku ok. 500 mm przed dyszą, dobór optymalnych parametrów pracy z cieniowanej części tabeli. Wymiary dyszy Wysokość Parametry pracy a mm b mm c mm gwint(sp) fontanny 0,4m 0,6m 1m 1,3m 1,6m 2,5m 3,1m NHC NHC ½ NHC NHC rozprysk[m] rozprysk[m] rozprysk[m] rozprysk[m] 2,5 0,9 0,1 5,0 0,9 0,2 6,6 0,6 0,2 3,6 1,2 0,2 7,1 1,2 0,3 8,6 1,2 0,3 17,1 0,9 0,5 4,6 2,1 0,3 8,4 1,8 0,4 10,5 1,5 0,4 20,7 1,5 0,6 5,2 2,4 0,3 9,8 2,1 0,4 12,1 2,1 0,5 24,6 1,8 0,8 8,4 3,1 0,4 10,7 2,8 0,5 13,2 2,4 0,7 28,2 1,8 0,9 13,6 4,0 0,7 16,9 4,0 1,2 35,9 3,1 1,1 15,2 5,2 1,0 18,4 4,6 1,2 41,4 4,0 1,4 C POZIOM WODY ZŁĄCZE SWIVEL Dysza NHC GWINT 105

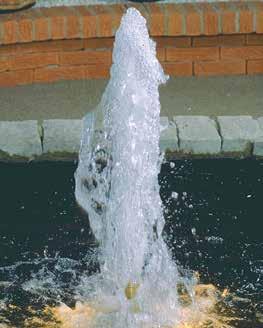

84 Dysze fontannowe Dysza NI erator Jet Działa niezależnie od poziomu wody, dostarczając silnie napowietrzony słup wody. Idealna do płytkich niecek o małych i średnich ekspozycjach. Szczególnie piękny efekt można uzyskać nocą podświetlając dyszę. Korpus wykonany z odlewu brązu, mosiądzu i miedzi. Widoczność***** Głośność*** Odporność na wiatr**** Rozpryskiwanie**** Wskazówki (dla uzyskania optymalnego efektu): dobór optymalnych parametrów pracy z cieniowanej części tabeli, w celu uzyskania idealnie pionowego strumienia wody zaleca się zastosowanie złącza obrotowego typu "swivel". Wymiary dyszy Wysokość Parametry pracy a mm b mm w mm gwint (SP) fontanny 1,2m 1,8m 3,1m 3,7m 4,9m 6,1m NI ¾ NI NI ¼ NI ½ NI NI ,8 3,1 0,4 2,1 4,4 0,2 3,4 4 0,3 6,1 4 0,5 6,6 3,1 0,4 10,7 4,0 0,3 2,04 4,3 0,5 2,5 5,8 0,4 4,1 5,2 0,6 7,7 5,5 0,7 7,7 4,3 0,5 13,2 5,2 0,6 2,7 6,9 0,7 3,2 9,2 0,5 4,3 8,9 0,7 10,0 8,6 1,0 9,7 6,5 0,6 18,6 9,1 0,9 10,9 10,4 1,1 10,7 7,7 0,8 20,5 10,7 1,0 11,8 9,5 1,2 25,0 13,4 1,5 25,7 17,7 1,5 Dysza NI POZIOM WODY W GWINT 106

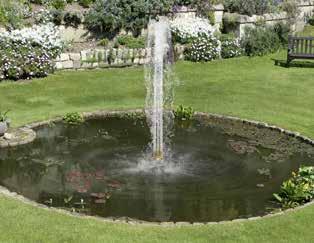

85 Dysze fontannowe Dysza NIC Funnel Cascade Jet Nieregularny kształt strumienia mocno napowietrzonej wody. Do zastosowania w obszarach mało i średnio wyeksponowanych, przy płaskiej tafli wody. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i miedzi. Widoczność**** Głośność *** Odporność na wiatr*** Rozpryskiwanie*** Wymiary dyszy Parametry pracy Zasięg a mm b mm w mm gwint (SP) 0,6m 0,9m 1,2m 1,5m 1,8m 2,4m NIC ,2 2,1 0,2 6,4 2,7 0,3 7,3 3,7 0,4 7,7 4,3 0,5 8,2 4,6 0,6 9,6 6,4 0,7 GWINT POZIOM WODY W ZŁĄCZE SWIVEL (OPCJ) Dysza NIC Dysza NIF Independet Foam Dysza wytwarza strumień napowietrzonej, białej wody. Dysza zalecana dla obszarów mało i średnio wyeksponowanych np.: w płytkich nieckach. Dysza niezależna od poziomu wody. Wykonana ze stali nierdzewnej i tworzywa sztucznego (NIF 100) lub z brązu (NIF 120) Widoczność***** Głośność*** Odporność na wiatr**** Rozpryskiwanie*** NIF-100/ NIF 120 Zasięg Parametry pracy 0,4m 0,6m 1m 1,3m 1,6m 1,9m 2,2m 2,5m 2,8m 3,1m 3,42 1,4 0,16 4,32 2,2 0,21 5,10 3,1 0,31 5,88 4 0,54 6,60 5,1 0,61 6,90 5,7 0,64 7,5 6,6 0,67 8,04 7,7 0,72 8,52 8,4 0,87 8,88 9,2 0,92 NIF-100/ NIF 120 Wymiary dyszy a mm b mm gwint (SP) POZIOM WODY Dysza NIF 100 Dysza NIF

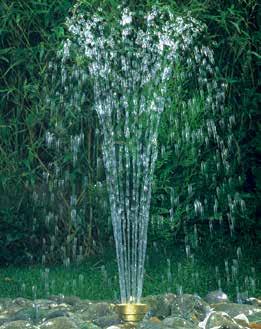

86 Dysze fontannowe Dysza NLC Column Jet Dysza wielostrumieniowa tworząca prosty, pionowy strumień przejrzystej wody. Idealna jako centralny punkt dla małych i średnich ekspozycji. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i mosiądzu, górny dekiel zdejmowalny dla lepszego czyszczenia dyszy. Widoczność*** Głośność** Odporność na wiatr*** Rozpryskiwanie*** NLC-075 NLC-125 NLC-200 Wysokość fontanny Parametry pracy 0,6m 0,9m 1,3m 1,6m 1,8m 2,4m 3,1m 3,7m 4,6m 6,1m 2,3 1,2 0,2 2,7 1,8 0,25 3,6 1,5 0,3 Wymiary dyszy a mm b mm gwint(sp) NLC ,8 63,5 ¾ NLC ½ NLC ,2 2,4 0,25 4,5 1,8 0,4 3,4 2,7 0,3 5,5 2,7 0,5 9,06 2,8 0,61 3,6 3,3 0,3 5,7 3,0 0,6 9,9 3,4 0,72 6,8 4,0 0,6 11,46 3,7 0,82 7,5 4,6 0,8 12,96 5,5 0,92 8,6 6,1 0,9 14,1 6,5 1,02 15,66 7,7 1,12 17,1 9,8 1,33 POZIOM WODY GWINT Dysze NLC Dysza NLF Crown Jet Dysza zaprojektowana do montażu w niecce fontannowej lub bezpośrednio w płycie placów publicznych. Używana w małych lub średnich nieckach. Posiada łagodny zasięg rozpylania. Głównie instalowana w grupach w celu tworzenia okręgów. Może być także używana jako dekoracja basenów pływackich oraz wspomagać chłodzenie w basenach wodnych. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, górny dekiel zdejmowalny dla lepszego czyszczenia dyszy, za pomocą klucza ochronnego (WMF 082). Widoczność**** Głośność* Odporność na wiatr*** Rozpryskiwanie***** Typ Wymiary dyszy dyszy a mm b mm gwint (SP) NLF ¾ NLF ¾ NLF-075 NLF-076 Wysokość fontanny zasięg [m] Parametry pracy 0,6m 1m 1,3m 1,9m 0,9 1,0 0,4 1,1 1,2 1,1 0,6 1,1 1,6 0,6 1,1 1,2 1,6 1,3 1,4 1,9 0,8 1,4 2,1 2,3 1,3 1,6 3,1 1,1 2,1 3,4 3,7 2,2 5 o 5 o WYSOKOŚĆ ZŁĄCZE SWIVEL (OPCJ) ROZPRYSK ROZPRYSK Dysze NLF ZŁĄCZE SWIVEL (OPCJ) 15 o ZSIĘG WYSOKOŚĆ 108

87 Dysze fontannowe Dysza NLG Ground Jet Dysza może być używana w małych i średnich fontannach, jak również bezpośrednio w płycie placów publicznych. Łagodny zasięg rozpylania. Dysza odstępna w 4 wersjach, które pozwalają uzyskać różne efekty strumienia. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu. Górny dekiel zdejmowalny za pomocą klucza ochronnego dla lepszego czyszczenia dyszy (WMF 082). Widoczność*** Głośność** Odporność na wiatr* Rozpryskiwanie**** Wskazówki (dla uzyskania optymalnego efektu): wymagany kosz wstępny przed pompą o bardzo małych otworach sitka (0,8mm), dobór optymalnych parametrów pracy z cieniowanej części tabeli. Wymiary dyszy Parametry pracy Wysokość fontanny a mm b mm gwint (SP) 0,9m 1,5m 3,0m NLG NLG NLG NLG ,8 1,5 1,2 5,9 1,5 0,7 5,7 1,5 0,9 5,9 1,5 1,4 8,9 2,4 1,8 7,7 2,4 1,3 7,3 2,4 1,4 7,7 2,4 2,0 13,2 5,5 3,4 11,4 4,9 2,4 10,7 5,2 2,4 10,9 4,6 3,4 Dysza NLG-200 SPDEK MIN 2 o POZIOM WODY GWINT ZŁĄCZE SWIVEL (OPCJ) GWINT ZŁĄCZE SWIVEL (OPCJ) Dysza NLG o 8 o 5 o 6 o 1 o 5 o 10 o 5 o 5 o 2 o Dysza NLG-202 NLG200 NLG201 NLG202 NLG203 Dysza NLG

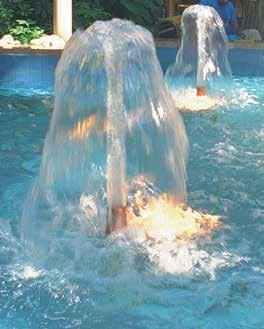

88 Dysze fontannowe Dysza NM Mushroom/ell Jet Przejrzysta tafla pulsującej wody, przybierająca dwa kształty: grzyba lub dzwonu. Zmiana ustawienia strumienia następuje po zmianie pozycji deflektora (górnego dekla). Cichy strumień wody bez pluskania, idealny dla obszarów wolnych od wiatru. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mosiądzu i miedzi. Górny dekiel zdejmowany dla lepszego czyszczenia dyszy. Widoczność *** Głośność * Odporność na wiatr* Rozpryskiwanie** NM-075 Rozprysk Parametry pracy 0,3m 0,6m 1m 0,9 0,6 1,1 0,6 ROZPRYSK NM-100 1,1 0,6 1,6 0,6 2,3 1 Wymiary dyszy a mm b mm w mm gwint (SP) NM ¾ GWINT NM W Dysza NM Dysza NMC Tulip Jet Przejrzysta tafla pulsującej wody w kształcie grzyba. Przy pełnym otwarciu dyszy daje delikatny szum i plusk. Idealna zarówno do spokojnych jak i wietrznych lokalizacji. Efektywna jako dysza chłodząca. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i mosiądzu. Regulowana pozycja deflektora (dekla): kąt 25 o lub 35 o. Widoczność**** Głośność ** Odporność na wiatr** Rozpryskiwanie** Wymiary dyszy a mm b mm c mm gwint (SP) NMC ½ NMC NMC Wysokość fontanny h wysokość [m] h wysokość [m] h wysokość [m] Parametry pracy 0,3m 0,5m 0,6m 0,9m 1,2m 1,5m Większe rozmiary dysz na zapytanie (wysokość fontanny do 2,8 m przy max. wydajności pompy 57 m 3 /h) 25 o C 35 o 3,2 0,6 0,2 3,9 0,6 0,3 8,4 0,6 0,3 8,2 0,6 0,4 9,1 0,6 0,4 9,8 0,9 0,4 11,1 0,9 0,4 10,0 0,9 0,5 12,3 0,9 0,5 11,6 0,9 0,7 h - WYSOKOŚĆ Dysza NMC ROZPRYSK 110 GWINT ZŁĄCZE SWIVEL (OPCJ)

89 Dysze fontannowe Dysza NMF ell Jet Przejrzysta tafla wody w kształcie dzwonu. Minimalne efekty dźwiękowe. Dysza idealna dla małych i średnich ekspozycji w wolnych od wiatru lokalizacjach. Odpowiednia do grupowania w zespoły o różnych wysokościach. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mosiądzu i miedzi, z regulowaną pozycją deflektora (kąt 25 o lub 35 o ). Widoczność ***** Głośność * Odporność na wiatr * Rozpryskiwanie* NMF-051 NMF-052 NMF-053 NMF-101 NMF-102 NMF-103 Wysokość fontanny H, [mh 2 H, [mh 2 Parametry pracy 0,3m 0,6m 0,8m 1,2m 1,4 0,9 2,1 0,9 2,1 1,5 2,5 1,5 2,3 1,8 2,7 1,8 3,0 2,4 NMF-051 NMF-052 NMF-053 NMF-101 NMF-102 NMF-103 Wymiary dyszy a mm b mm gwint (SP) ½ 54 1 POZIOM WODY GWINT Dysza NMF Dysza NMS Mini Spout Jet Przejrzysty strumień wody spadający do niecki. Dysza zazwyczaj montowana na ściankach bocznych basenu, zintegrowana z obrotowym łączem typu `swivel` umożliwiającym kierunkowe ułożenie strumienia wody. Montowana głównie w małych formach architektury. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mocowania ze stali szlachetnej. Widoczność **** Głośność** Odporność na wiatr*** Rozpryskiwanie** Wymiary dyszy Parametry pracy Wyrzut a mm b mm w mm gwint (SP) 0,2m 0,4m 0,5m NMS ½ 0,7 0,6 0,9 0,6 1,1 0,6 ŚCIN GWINT W WLOT Z KĄTOWĄ REGULCJĄ Dysza NMS POZIOM WODY POZIOM WODY Montaż na powierzchni ścianki Montaż wpuszczony w ściankę 111

90 Dysze fontannowe Dysza NNC Dynamite last/v-last Dysza pozwala uzyskać efekt silnego wybuchu strumienia o średnicy 18cm osiągającego wysokość nawet do 11 m. Świetnie sprawdza się jako dysza centralna. Dostępna jest w trzech wersjach: z oświetleniem białym LED White, oświetleniem zmiennobarwnym LED RG oraz bez oświetlenia. Istnieje możliwość zakupu dyszy w dwóch wariantach: dającej strumień w kształcie kolumny oraz w kształcie litery "V". Woda przed podaniem na dyszę powinna być odpowiednio oczyszczona, najlepiej filtrem o dokładności 0,5mm. Dysza zależna od poziomu wody. Wykonana z brązu, mosiądzu, stali nierdzewnej oraz tworzywa sztucznego. Widoczność ***** Głośność ***** Odporność na wiatr *** Rozpryskiwanie ** Strumień prosty Strumień V nieoświetlona biała RG nieoświetlona biała RG NNC101 LED151 LED152 NNC102 LED153 LED154 NNC101/ LED151/ LED152 NNC102/ LED153/ LED154 Wysokość fontanny Parametry pracy 0,6m 1,3m 2,5m 3,1m 3,7m 4,3m 6,1m 7,7m 9,2m 10,7m 11,2 3,7 15,2 8,4 0,6 13,2 5,5 20,88 8,4 1,2 18,5 8,3 26,22 11,2 1, ,4 21,44 12,7 1,8 22,9 12,5 35,1 14 2, ,6 24,12 15,4 2, ,1 42,71 17,8 3 33,84 27,8 37,38 35,1 38,82 35,4 Wymiary dyszy a mm b mm c mm d mm gwint (SP) NNC101/LED151/LED NNC102/LED153/LED Dysza NNC C D ±3 o REFLEKTOR EJ204 PUSZK POŁĄCZENIOW 112

91 Dysze fontannowe Dysza NP Column Pod Wysoki pionowy strumień wody, składający się z zespołu wielu pojedynczych strumieni, tworzących jednolitą całość. Wspaniały do oglądania z dużej odległości, w szczególności gdy jest podświetlony. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, dysze strumieniowe z mosiądzu, uszczelki z neoprenu, mocowania ze stali szlachetnej. C Widoczność***** Głośność **** POZIOM WODY W Odporność na wiatr**** Rozpryskiwanie*** NP-100 NP-200 NP-300 Wysokość fontanny Parametry pracy 3,1m 4,6m 6,1m 7,6m 9,1m 12,2m 48,2 5,2 1,5 65,9 6,1 1,5 59,1 8,5 1,8 81,8 9,1 1,9 65,2 10,1 2,1 95,5 12,2 2,4 95,5 10,7 2,7 70,2 11,3 2,4 109,1 12,2 3,1 83,9 16,5 2,9 120,5 13,7 3,4 143,2 6,8 3,8 GWINT Wymiary dyszy a mm b mm c mm w mm ilość dysz gwint (SP) NP NP NP Dysza NP Dysza NP Medium Foam Pod Pienisty strumień pulsującej wody. Ciągła zmiana wysokości unoszenia strumienia wody daje interesujące efekty wizualne, przy bardzo małym rozpryskiwaniu. Idealna do średnich basenów. Dysza zależna od poziomu wody. Korpus wykonany z brązu, mosiądzu i miedzi. Widoczność***** Głośność**** Odporność na wiatr**** Rozpryskiwanie*** Wymiary dyszy Wysokość Parametry pracy a mm b mm c mm w mm gwint (SP) fontanny 3,1m 3,7m 4,6m 6,1m NP ,5 15,6 2,1 48,7 17,1 51,1 22,0 59,3 28,4 C 16 DYSZ POZIOM WODY W KOSZ SITKOWY GWINT Dysza NP 113

92 Dysze fontannowe Dysza NPC Dysza NPC- Crown Pod Pienisty strumień wody przypominający koronę. Efekt może być modyfikowany poprzez zmianę wysokości strumienia oraz ustawienia kątowe dysz. Dysza zależna od poziomu wody. Korpus wykonany z odlewu brązu i mosiądzu, do którego zamontowano 7 obrotowych dysz zakończonych regulatorami przepływu. Widoczność***** Głośność **** Odporność na wiatr**** Rozpryskiwanie**** NPC-100 NPC-200 NPC-300 NPC-400 NPC-500 Wysokość fontanny L L L L Parametry pracy 1,5m 2,4m 3,1m 4,6m 6,1m 7,6m 9,1m 10,7m 12,2m 15,2m 10,2 7,3 3,1 14,6 7,3 3,1 11,4 10,1 4,3 17,5 10,7 4,3 21,1 7,3 4,9 13,2 19,8 4,9 19,8 12,8 6,1 23,4 8,8 6,1 49,6 10,7 6,1 23,6 17,7 8,5 27,3 12,2 7,9 56,4 15,6 9, ,3 7,3 28,9 12,8 9,1 63,6 17,7 10, ,5 10,4 71,8 21,3 13, ,1 11,6 78,2 25,6 15, ,4 12,8 89,3 34,1 20, ,1 14, ,8 17, ,2 22,0 POZIOM WODY REGULCJ PRZEPŁYWU W Wymiary dyszy a mm b mm w mm gwint (SP) NPC NPC NPC NPC NPC GWINT Dysza NPD Mist Column Pod Dysza z możliwością regulacji strumienia daje majestatyczny efekt wizualny. Szczególnie efektownie wygląda podświetlona nocą. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i mosiądzu z 16 wkręcanymi dyszami. Widoczność***** Głośność **** Odporność na wiatr**** Rozpryskiwanie*** NPD-100 C Wysokość fontanny Parametry pracy 3,1m 4,6m 6,1m 7,6m 9,1m 10,7m 12,2m 22,7 4,0 1,2 29,6 7,3 1,5 33,4 9,1 1,8 37,7 12,5 2,1 42,1 14,0 2,4 46,1 17,1 2,7 50,2 19,8 3,1 W POZIOM WODY Dysza NPD ZŁĄCZE SWIVEL (OPCJ) GWINT Wymiary dyszy a mm b mm c mm w mm gwint (SP) NPD

93 Dysze fontannowe Dysza NPF Large Foam Pod Masywny i pienisty strumień wody dostępny w dwóch, wyróżniających się stylach. Dysza NPF daje efekt piramidy - stabilny w obszarach narażonych na silne podmuchy wiatru. Dysza NPF daje efekt stałej kolumny, bulwiastej i pienistej u wierzchołka. Dysza zależna od poziomu wody. Korpus wykonany z brązu, mosiądzu i miedzi, ze zintegrowaną osłoną siatkową oraz 30 dyszami napowietrzającymi. Widoczność***** Głośność**** Odporność na wiatr**** Rozpryskiwanie**** Wymiary dyszy Parametry pracy Wysokość a mm b mm c mm w mm gwint (SP) fontanny 3,1m 3,7m 4,6m 6,1m NPF ,1 21,3 0,7 81,4 32,6 0,9 91,5 41,2 1,1 100,5 50,3 1,2 NPF ,6 17,7 1,8 130,9 28,4 2,1 145,9 39,0 2,4 163,0 51,2 2,7 C POZIOM WODY W Dysza NPF KOSZ SITKOWY GWINT Dysza NPW Large Watercastle Pod Dysza napowietrzająca dająca trzypoziomowy strumień wody. Efekt może być modyfikowany poprzez zmienną wysokość strumienia oraz odpowiednie ustawienia kątowe dysz. ardzo dobrze widoczna z daleka. Dysza zależna od poziomu wody. Korpus wykonany z odlewu z brązu i miedzi. Każda z 17 dysz jest oddzielnie mocowana do regulowanej podstawki swivel oraz posiada regulator przepływu. Widoczność***** Głośność**** Odporność na wiatr**** Rozpryskiwanie**** Wymiary dyszy Wysokość Parametry pracy a mm b mm w mm gwint(sp) fontanny 3,1m 4,6m 6,1m 9,1m 12,2m 15,2m NPW NPW L 81,5 10,7 6,1 99,3 15,5 8,5 130,5 14,9 7,3 114,1 19,8 11,0 155,8 20,4 11,6 138,5 28,4 14,0 173,4 24,7 13,4 197,5 31,7 18,3 216,8 36,0 23,2 * rozprysk wody może nieznacznie zmieniać się w zależności od kąta ustawień pojedynczych dysz POZIOM WODY W Dysza NPW REGULCJ PRZEPŁYWU GWINT 115

94 Dysze fontannowe Dysza NPN Pop Nozzle Jet Efekt wizualny dyszy polega na wytwarzaniu pojedynczych, skaczących kulek wody o średnicy około 13 mm. Dysze wymagają małego przepływu wody. Kształt i wysokość kulek można kontrolować poprzez czas załączenia pompy i ciśnienie wody. Poleca się zastosowanie oświetlenia LED w celu uzyskania dodatkowego efektu wizualnego. Dysze posiadają wbudowany elektrozawór 12VDC. Można je programować za pomocą sterownika PLC, co pozwala uzyskać różną choreografię skakania dysz. Zaleca się użycie filtra dokładnego o zdolności filtracji 0,5 mm przed dyszą. Dysza niezależna od poziomu wody. Widoczność: *** Głośność: * Odporność na wiatr: *** Rozpryskiwanie: *** NPN023 (montaż ścienny) NPN024 (montaż na dnie) gwint (SP) Wymiary Parametry pracy a mm b mm c mm d mm w mm Wysokość fontanny 0,3m 0,6m 1m ¼ ¼ do 10 4 do 10 0,23 11,3 0,23 11,3 1,2 0,23 21,0 0,23 21,0 1,5 0,23 28,1 0,23 28,1 2 Dysza NPN023 W D W D Dysza NPN024 C C Dysza mgłowa Dysza symulująca mgłę, parę wodną, dym. Zasilenie dyszy nie wymaga sprężonego powietrza. Dysza wykonana ze stali nierdzewnej. Przyłącze ¾ GW. Wskazówki: instalacja wody wymaga wyposażenia w zmiękczacz wody oraz filtr dokładny. Parametry techniczne średnica dyszy mm wysokość dyszy mm średnica przyłącza dysza mgłowa 29,2 43,5 ¾ GW Dysza mgłowa 116

95 Dysze fontannowe Dysza NRC Rain Curtain Widowiskowe i efektowne, powolne spływanie kropel wody z dużej wysokości bez hałasu i plusku. Linki kurtyny deszczowej mogą być instalowane w odchyleniu do 20 o od pionu bez straty efektywności w działaniu. Kurtyna może przybierać różne kształty. Dodatkowe efekty wizualne osiągane są poprzez odpowiednie doświetlenie. Widoczność*** Głośność* Odporność na wiatr*** Rozpryskiwanie* WYLOT WLOT WODY DYSZE Z REGULCJĄ ŚCIN LINK TŁUMIK PLUSKU STILIZTOR PRZYMOCOWNY DO ŚCINY OCIĄŻENIE Dysza NRC Dysza NSJ Spray Jewel Jet Dzięki połączeniu kilku niezależnych strumieni rozłożonych po okręgu dysza NSJ pozwala uzyskać nietuzinkowy efekt. Dysza atrakcyjnie wygląda w centralnym miejscu fontanny. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu i mosiądzu, górny element demontowany do czyszczenia dyszy. Widoczność**** Głośność*** Odporność na wiatr*** Rozpryskiwanie** Wymiary dyszy a mm b mm w mm ilość dysz gwint (SP) NSJ ¼ NSJ NSJ NSJ NSJ Wysokość fontanny Parametry prac 0,9m 1,5m 2,4m 3,1m 4,6m 9,6 1,2 1,5 14,1 1,2 1,5 12,1 1,5 1,2 26,1 1,5 1,5 34,8 1,5 1,8 12,1 2,1 2,4 18,2 2,1 2,4 16,6 2,4 1,8 39,1 2,4 2,4 63,4 2,4 2,4 14,1 3,4 3,7 21,1 3,4 3,7 22,7 3,7 2,4 56,4 3,7 3,7 75,0 3,7 4,0 25,2 4,3 3,4 71,4 4,3 4,6 95,4 4,3 4,6 97,5 6,1 6,7 129,6 6,1 6,7 POZIOM WODY W W POZIOM WODY Dysza NSJ 100 GWINT GWINT NSJ 100 NSJ Dysza NSJ

96 Dysze fontannowe Dysza NSR Ground Jet Kolektor w kształcie pierścienia z pionowo zamontowanymi dyszami strumieniowymi. Dysze mają możliwość regulacji położenia kątowego, co umożliwia wytworzenie trzech typów strumienia: do środka pierścienia, na zewnątrz i pionowo w górę. Dysza niezależna od poziomu wody. Konstrukcja pierścienia wykonana z ekstradowanego PVC z mocowanymi dyszami z brązu. Widoczność**** Głośność *** Odporność na wiatr** Rozpryskiwanie*** Wskazówki (dla uzyskania optymalnego efektu): wymagany kosz wstępny przed pompą o otworach sitka dla dysz o średnicy: 3,2mm - 15,7mm i dla dysz o średnicy 4,7mm - 23,9mm, inne kształty i rozmiary pierścienia na zapytanie, dobór optymalnych parametrów pracy z cieniowanej części tabeli Dysza NSR Wysokość Parametry pracy fontanny 0,6m 0,9m 1,2m 1,5m 1,8m 2,4m 3,1m 3,7m 4,3m H strat 1,8m 2,4m 3,1m 3,7m 4,6m 6,1m 7,6m 9,1m 10,7m Średnica otworów w dyszach 0,125 =3,2 mm NSR-122 Q, m 3 /h 1,9 2,2 2,76 NSR-222 Q, m 3 /h 2,46 3,06 3,6 NSR-322 Q, m 3 /h 5,2 6,6 7,6 9,06 10,1 NSR-422 Q, m 3 /h 5,5 6,8 8,2 9,1 10,9 NSR-522 Q, m 3 /h 6,3 7,7 9,3 10,1 12,3 15,3 NSR-622 Q, m 3 /h 8,2 10,4 12,3 12,3 14,5 20,5 NSR-822 Q, m 3 /h 12,3 15,6 18,6 21,6 24,6 30,8 34,14 Średnica otworów w dyszach 0,187 =4,7 mm NSR-223 Q, m 3 /h 6,8 9,6 13,1 14,2 15,06 NSR-323 Q, m 3 /h 8,2 13,7 19,7 21,3 23,4 NSR-423 Q, m 3 /h 12,3 19,4 26,4 28,9 32,8 NSR-523 Q, m 3 /h 14,5 22,9 31,4 33,3 35,4 39,8 NSR-623 Q, m 3 /h 16,4 26,2 36,1 39,3 47,2 47,5 NSR-823 Q, m 3 /h 21,8 33,8 45,8 50,2 54,6 61,7 66,0 70,9 75,8 Wymiary dyszy D mm wlot (SP) ilość wlotów ilość dysz średnica rury DN Średnica otworów w dyszach 0,125 =3,2 mm NSR NSR ¼ NSR ¼ ¼ NSR ¼ ½ NSR ¼ ½ NSR ¼ NSR ¼ Średnica otworów w dyszach 0,187 =4,7 mm NSR ¼ NSR ¼ NSR ½ NSR ½ NSR ½ NSR ½ ½ D SPUST GWINT WLOT WODY POZIOM WODY 118

97 Dysze fontannowe Dysza NW Watercastle Jet Efekt wodny dyszy składa się z dominującego strumienia środkowego i otaczających go strumieni bocznych. Każda z dysz ma możliwość regulacji, można je łatwo demontować w razie konieczności czyszczenia. Dysza idealna dla małych i średnich ekspozycji. Dysza niezależna od poziomu wody. Korpus wykonany z odlewu brązu, mosiądzu i miedzi. Widoczność**** Głośność* Odporność na wiatr*** Rozpryskiwanie***** Wymiary dyszy a mm b mm w mm gwint (SP) NW ¼ Wysokość fontanny Parametry pracy 1,3m 1,6m 1,9m 2,2m 2,5m 2,8m 3,1m 3,7m 4,8 1,8 1,6 5,0 2,1 1,8 5,9 2,7 2,5 6,4 3,1 2,7 7,1 3,4 3,25 * rozprysk wody może nieznacznie zmieniać się w zależności od kąta ustawień pojedynczych dysz 7,3 4,0 3,3 8,0 4,9 3,7 8,6 5,8 4,9 POZIOM WODY W Dysza NW WYSOKOŚĆ GWINT Dysza NWC Watercastle Jet ROZPRYSK Trzypoziomowy rozproszony strumień wody z 31 lub 25 dyszami. Dysza stosowana w małych i średnich ekspozycjach. Dysza niezależna od poziomu wody. Korpus wykonany z brązu, mosiądzu i miedzi, każda z dysz ma możliwość regulacji, można je łatwo demontować w razie konieczności czyszczenia. Widoczność**** Głośność*** Odporność na wiatr** Rozpryskiwanie** NWC-075 NWC-125 NWC-150 NWC-151 Wysokość fontanny rozprysk[m] rozprysk[m] rozprysk[m] rozprysk[m] Parametry pracy 1m 1,3m 1,6m 1,9m 2,2m 2,5m 2,8m 3,1m 3,4m 3,7m 4m 4,3m 4,6m 2,5 2,1 0,8 3,2 3,1 0,9 4,3 1,8 0,9 8,8 1,9 1,53 12,1 1,9 1,83 4,1 3,7 1,5 4,8 2,1 1,2 9,5 2,2 1,68 13,4 2,3 2,14 4,8 8,5 2,0 5,2 2,4 1,5 10,4 2,6 1,99 14,5 2,6 2,44 5,7 3,1 1,8 11,6 2,9 2,29 15,7 2,9 2,6 6,4 3,7 2,0 12,2 3,4 2,6 16,8 3,4 2,9 6,8 4,3 2,4 12,9 3,7 2,75 17,5 3,7 3,21 7,5 4,9 2,7 13,4 3,9 2,9 18,4 3,9 3,36 14,1 4,2 3,21 19,3 4,3 3,66 14,5 4,5 3,36 20,0 4,6 3,81 15,2 4,8 3,66 20,6 4,9 4,12 15,9 5,4 3,81 21,4 5,2 4,42 16,6 5,7 3,97 22,6 5,8 4,73 NWC 075 NWC 125 NWC 150 NWC 151 Dysze NWC NWC-075/31 DYSZ NWC-125/25 DYSZ NWC-150/25 DYSZ NWC-151/37 DYSZ Wymiary dyszy a mm b mm gwint (SP) NWC ¾ NWC ¼ NWC ½ NWC ½ 119

98 Dysze fontannowe WMD100 - Stream Jet Dysza do montażu na obrzeżach niecki lub w ścianie niecki. Wytwarza klarowny strumień wody odporny na działanie wiatru. Dysza posiada regulację kąta odchylenia do 25 o. Dysza niezależna od poziomu wody. Wykonana z brązu lub mosiądzu. W celu zróżnicowania efektu wodnego dekle dysz WMD100, WMD110, WMD115 oraz WMF076 można między sobą szybko i łatwo wymieniać. WMD100 (montaż na obrzeżu niecki) WMD100 (montaż w ścianie niecki) Zasięg L wysokość [m] L wysokość [m] Parametry pracy 0,4m 0,6m 1m 1,3m 1,6m 1,9m 2,2m 2,5m 2,8m 3,1m 0,66 0,5 0,2 0,54 0,4 0,11 0,78 1 0,41 0,78 0,6 0,13 1,02 1 0,61 1,02 1 0,16 1,14 1,3 0,81 1,14 1,3 0,81 1,26 1,6 1,05 1,26 1,7 0,22 1,38 1,9 1,22 1,38 2 0,26 1,56 2,8 1,38 1,5 2,3 0,28 1,68 2,9 1,38 1,56 2,6 0,35 1,68 3,1 1,83 1,56 2,8 0,37 1,8 3,7 1,99 1,68 3,3 0,41 Dysza WMD100 Dysza WMD110 Wymiary dyszy gwint (SP) a mm b mm w mm c WMD100 (montaż na obrzeżu niecki) o WMD100 (montaż w ścianie niecki) o Dysza WMD110 - Stream Jet Multi Dysza do montażu na obrzeżach niecki lub w ścianie niecki. Wytwarza klarowny strumień wody odporny na działanie wiatru. Dysza posiada regulację kąta odchylenia do 45 o. Dysza niezależna od poziomu wody. Wykonana z brązu lub mosiądzu. WMD110 (montaż na obrzeżu niecki) WMD110 (montaż w ścianie niecki) Wymiary dyszy Parametry pracy Zasięg gwint (SP) a mm b mm w mm c 0,4m 0,6m 1m 1,3m 1,6m o L wysokość [m] 30 o L wysokość [m] 45 o L wysokość [m] 25 o L wysokość [m] 30 o L wysokość [m] 45 o L wysokość [m] 0,9 1 0,41 1,14 1 0,31 1,14 1 0,26 0,78 0,6 0,13 1,02 0,6 0,2 1,26 0,8 0,31 1,14 1,3 0,81 1,56 1,6 0,56 1,5 1,6 0,41 1,14 1,3 0,2 1,5 1,3 0,28 1,5 1,1 0,41 1,38 1,9 1,22 1,92 2,2 0,87 1,8 2 0,56 1,38 2 0,56 1,8 1,7 0,35 1,68 1,6 0,56 2,28 2,6 1,14 2,04 2,5 0,72 1,56 2,6 0,35 2,04 2,2 0,44 1,92 1,9 0,67 2,52 3,3 1,38 2,28 2,9 0,83 1,68 2,9 0,83 2,28 2,6 0,53 2,28 2,3 0,83 Dysza WMD115 - Tristream Jet Dysza do montażu na obrzeżach niecki. Pozwala na uzyskanie trzech oddzielnych strumieni opadających po łuku do niecki. Dysza niezależna od poziomu wody. Wykonana z brązu lub mosiądzu. Wymiary dyszy Parametry pracy Zasięg gwint (SP) a mm b mm c 0,6m 1,3m 1,6m 2,2m 2,5m 3,1m 3,7m WMD o L wysokość [m] Q [m3 /h] 0,54 3,1 0,4 0,31 0,78 3,1 0,8 0,69 1,02 3,1 1,3 0,77 1,14 3,1 1,3 1,07 1,26 3,1 1,3 1,22 1,38 3,1 1,7 1,99 1,5 3,1 1,9 2,14 C WYSOKOŚĆ C WYSOKOŚĆ ZSIĘG ZSIĘG Dysza WMD115 GWINT W 120 MONTŻ W ŚCINIE NIECKI GWINT MONTŻ N ORZEŻU NIECKI

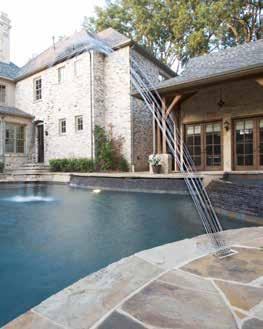

99 Dysze fontannowe Dysza WMG CrystalFalls Jet Dysza tworzy szeroki strumień opadający do niecki po łuku o zasięgu 3m. Może być montowana w ścianie (kąt 40 o od osi poziomej) lub na obrzeżu niecki (kąt 40 o lub 20 o od osi pionowej). Dysza niezależna od poziomu wody. Wykonana z brązu lub mosiądzu. Widoczność: **** Głośność: *** Odporność na wiatr: **** Rozpryskiwanie: ** WMG110 (montaż na obrzeżu niecki) WMG120 (montaż na obrzeżu niecki) WMG120 (montaż w ścianie) Parametry pracy zasięg 0,6m 1,3m 1,6m 1,9m 2,5m 3,1m L wysokość [m] L wysokość [m] L wysokość [m] 6, ,92 5,34 0,7 0,8 0,61 5,7 0,8 0,6 0,6 8,28 1,4 1 1,22 8,16 1,3 1 1,22 7,62 1,1 0,8 1,3 9,06 1,6 1,3 1,38 8,88 1,4 1 1,53 8,28 1,3 1 1,6 9,9 1,9 1,6 1,53 9,54 1,6 1,1 1,53 9,06 1,6 1 1,6 11,58 2,3 1,7 2,14 11,1 1,9 1,3 2,44 10,8 1,9 1,3 2,2 15,42 4,3 2,5 2,75 12,6 2,2 1,3 3,05 12,2 2,3 1,6 2,5 Wymiary dyszy gwint (SP) a mm b mm c mm d mm f Dysza WMG WMG110 (montaż na obrzeżu niecki) 2 x 1½ o WMG120 (montaż na obrzeżu niecki) 2 x 1½ o WMG120 (montaż w ścianie) 2 x 1½ o F C D POWIERZCHNI NIECKI POZIOM WODY WLOT WODY WLOT WODY Możliwości montażu dla dysz WMG oraz dysz WMT (patrz str. 122) POWIERZCHNI ORZEŻ NIECKI 40 o 20 o 40 o POWIERZCHNI ORZEŻ NIECKI POWIERZCHNI ORZEŻ NIECKI POZIOM WODY POZIOM WODY POZIOM WODY Montaż w ścianie kąt 40 o Montaż na obrzeżu niecki kąt 40 o Montaż na obrzeżu niecki kąt 20 o 121

100 Dysze fontannowe Dysza WMT- Fyrefly Jet Dysza pozwala uzyskać efekt szerokiego, długiego łuku złożonego z kilku lub kilkunastu strumieni. Może być zamontowana pod różnym kątem zarówno w ścianie (kąt od poziomej osi równy 40 o ) jak i na obrzeżu niecki (możliwe pozycje ustawienia: 20 o lub 40 o od osi pionowej). Schemat montażu zamieszczone zostały na rysunkach znajdujących się na poprzedniej stronie. Dysza nie jest zależna od poziomu wody Widoczność: **** Głośność: **** Odporność na wiatr: *** Rozpryskiwanie: *** light sprays 15 strumieni heavy sprays 8 strumieni fan sprays 7 strumieni Dysza WMT WMT110 (montaż na obrzeżu niecki) WMT (Heavy Spray) WMT (Light Spray) WMT (Fan Spray) Zasięg L wysokość [m] L wysokość [m] L wysokość [m] Parametry pracy 1m 1,3m 1,9m 2,5m 3,1m 3,7m 1,5 1 0,6 1,32 0,8 0,5 1,38 0,8 0,5 1,07 2,58 1,7 1 1,72 1,7 1 1,92 1,4 1 1,68 3,3 2,6 1,4 2,4 2,3 1,4 2,7 2,3 1,4 2,44 3,84 3,4 1,9 2,7 3,1 2 3,18 2,9 1,9 3,05 4,7 4,3 2,5 2,82 3,6 2,2 3,18 3,3 2,3 3,66 4,86 5,2 2,9 3,06 4 2,3 3,42 2,9 2,5 4,27 Zasięg 1m 1,3m 1,9m 2,5m 3,1m 3,7m WMT120 (montaż na obrzeżu niecki) WMT (Heavy Spray) WMT (Light Spray) L wysokość [m] L wysokość [m] 1,86 0,9 0,2 1,14 0,8 0,2 2,64 1,1 0,4 1,5 0,9 0,3 2,28 1,5 0,5 1,8 1,4 0,5 2,58 2 0,7 2,16 2,5 0,7 4,2 2,1 0,9 2,46 2,4 0,9 3,66 3,0 1,1 2,7 2,9 1,1 WMT120 (montaż w ścianie niecki) WMT (Fan Spray) L wysokość [m] 1,14 0,4 0,2 0,6 1,62 0,9 0,3 1,1 1,8 1,1 0,4 1,6 2,22 2,2 0,6 2,0 2,52 2,1 0,8 2,3 2,82 3,4 1,0 2,6 Wymiary dyszy gwint (SP) a mm b mm c mm d mm f WMT110 (montaż na obrzeżu niecki) 2 x 1½ o gwint (SP) a mm b mm c mm d mm f WMT120 (montaż na obrzeżu lub w ścianie niecki 2 x 1½ o F D C POWIERZCHNI NIECKI POZIOM WODY WLOT WODY WLOT WODY 122

101 Dysze fontannowe Dysza SWV - Electric Leaper Dysza pozwala na uzyskanie stałego, zakrzywionego strumienia wody o przepływie laminarnym i średnicy 13 mm. Strumień w wyglądzie przypomina szklaną rurkę, która dodatkowo może być oświetlona dowolnym kolorem dzięki wbudowanej lampie LED RGW (model: LED147 i LED149). Dysza wyposażona jest w przerywacz strumienia, dzięki temu wzbogacona jest o efekt dynamiczny skaczący strumień wody. Woda przed podaniem na dyszę powinna być odpowiednio doczyszczona, najlepiej filtrem o dokładności 0,05mm.Dysza zależna od poziomu wody. Korpus wykonany z PE, poliwęglanu i stali nierdzewnej. Na zamówienie dysze Electric Leaper mogą być wyposażone w DMX/RDM. SWV100 - dysza bez oświetlenia, SWV102 - dysza bez oświetlenia w niszy, LED147 - dysza z oświetleniem LED RG, LED149 - dysza z oświetleniem LED RG w niszy. Wymiary dyszy gwint (SP) a mm b mm c mm w mm SWV100/LED147 1" SWV102/LED149 1" WLOT WODY Leaper SWV100/LED147 GWINT POZIOM WODY W WLOT WODY C Leaper SWV102/LED149 w niszy Dysza WMV - Starburst Laminar Dysza pozwala uzyskać stały, zakrzywiony strumień wody o przepływie laminarnym i średnicy 13 mm. Strumień w wyglądzie przypomina szklaną rurkę, która dodatkowo może być oświetlona dowolnym kolorem dzięki wbudowanej lampie LED RG (model: WMV126 i WMV128).Woda przed podaniem na dyszę powinna być odpowiednio doczyszczona, najlepiej filtrem o dokładności 0,05mm. Dysza jest zależna od poziomu wody. Korpus wykonany z PE, S i stali nierdzewnej. Dysza może być wyposażona w światłowód, umożliwiający dodatkowe oświetlenie strumienia. WMV107- dysza bez oświetlenia, WMV111 - dysza w niszy bez oświetlenia, WMV127 - dysza z oświetleniem LED RG, WMV129 - dysza w niszy z oświetleniem LED RG. Wymiary dyszy gwint (SP) a mm b mm c mm w mm WMV107/WMV127 1" WMV111/WMV129 1" Dysza WMV107/WMV127 POZIOM WODY C W Dysza WMV111/WMV129 w niszy 123

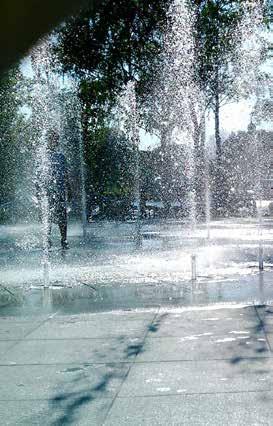

102 Dysze fontannowe LED170 Illuminated Ground Jet Gotowy do instalacji zespół w skład którego wchodzi dysza i reflektor LED 12VDC. Dysza i reflektor osadzone są w grillu, który posiada otwory na spływającą wodę. Ground Jet nie posiada wystających elementów. Jest przystosowana do montażu w chodniku. Efekt świetlny dostępny w dwóch wariantach: kolorowym LED RG lub białym, natomiast efekt wodny możliwy poprzez wybranie odpowiedniej dyszy dostępnej w czterech wariantach: kolumny, pierścienia, korony lub strumienia. Dysza posiada możliwość ustawienia kąta nachylenia do 5 o od pionowej osi. Dysza niezależna od poziomu wody. Wykonana ze stali nierdzewnej. Efekt kolumny Efekt pierścienia Efekt korony Efekt strumienia NWS110C115 NWS110C104 NWS110C108 NWS NWS110C115 NWS110C104 NWS110C108 NWS Parametry pracy Wysokość strumienia 1m 1,6m 2,2m 2,8m 3,4m 4,3m 4,9m L zasięg[m] 2,52 2,3 0,61 3,06 3,6 0,77 3,66 4,6 0,92 Wysokość strumienia 0,6m 1m 1,3m 1,6m 1,9m 2,2m 2,5m L zasięg[m] 1,92 1,7 0,61 2,4 2,3 0,92 2,64 2,8 0,92 Strumień centralny 1m 1,4m 1,9m 2,3m 2,8m 3,4m 3,7m Strumień boczny 0,5m 0,6m 0,8m 1,1m 1,3m 1,6m 1,9m L zasięg[m] 2,28 1,9 0,61 2,17 2,6 0,61 Wysokość strumienia 1m 1,6m 2,2m 3,1m 4m 4,6m L zasięg[m] 1,8 1,9 0,46 2,4 2,6 0,61 3,18 3,4 0,77 2,7 3,6 0,61 4,08 5,7 1,53 3,06 3,7 1,22 3,54 4 0,92 3,18 4,9 0,61 4,56 6,7 1,53 3,42 4,2 1,22 3,96 4,8 1,22 3,42 6,5 0,92 5,1 8,6 1,83 3,72 5,1 1,38 4,44 5,8 1,53 3,66 7,2 0,92 5,34 9,5 1,83 3,96 5,8 1,38 4,68 6,5 1,83 Model okrągły Model prostokątny wiszący w niszy wiszący w niszy biały RG biały RG biały RG biały RG LED 170 LED 172 LED 174 LED 176 LED 171 LED 173 LED 175 LED

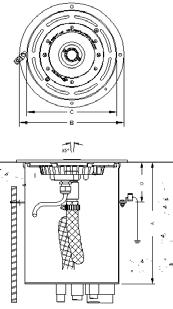

103 Dysze fontannowe POZIOM WODY KEL C ±5 o ±5 o C D POZIOM WODY KEL ±5 o C ±5 o C D LED 170/172 LED 174/176 LED 171/173 LED 175/177 kolor model gwint (SP) a mm b mm c mm d mm LED170 biały okrągły LED172 RG okrągły LED174 biały okrągły LED176 RG okrągły LED171 biały prostokątny LED173 RG prostokątny LED175 biały prostokątny LED177 RG prostokątny

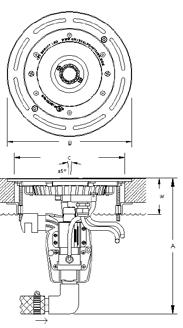

104 Dysze fontannowe LED180 - ChoreoSwitch Dynamicznie pracująca dysza dająca duże możliwości choreograficzne strumienia wody, dzięki możliwości przerywania strumienia. Dysza i reflektor osadzone są w grillu, który posiada otwory na spływającą wodę. Dysza nie posiada wystających elementów. Jest przystosowana do montażu w chodniku. Efekt świetlny dostępny w dwóch wariantach: kolorowym LED RG lub białym, natomiast efekt wodny możliwy poprzez wybranie odpowiedniej dyszy dostępnej w czterech wariantach: kolumny, pierścienia, korony lub strumienia. Ruszt wykonany ze stali nierdzewnej. Efekt kolumny Efekt pierścienia Efekt korony Efekt strumienia NWS110C115 NWS110C104 NWS110C108 NWS NWS110C115 NWS110C104 NWS110C108 NWS Parametry pracy Wysokość strumienia 1m 1,6m 2,2m 2,8m 3,4m 4,3m 4,9m L zasięg[m] 2,16 5,4 0,61 2,58 7,8 0,77 3,06 10,4 0,92 Wysokość strumienia 0,6m 1m 1,3m 1,6m 1,9m 2,2m 2,5m L zasięg[m] 1,68 3,3 0,61 2,16 5,1 0,92 2,4 6,9 0,92 Strumień centralny 1m 1,4m 1,9m 2,3m 2,8m 3,4m 3,7m Strumień boczny 0,5m 0,6m 0,8m 1,1m 1,3m 1,6m 1,9m L zasięg[m] 1,92 4,2 0,61 2,16 5,7 0,61 Wysokość strumienia 1m 1,6m 2,2m 3,1m 4m 4,6m L zasięg[m] 1,68 3,6 0,46 2,16 5,4 0,61 2,4 7,1 0,77 2,4 6,9 0,61 3, ,22 2,82 9,2 1,22 2,82 8,9 0,92 2,94 10,1 0,61 3,72 16,5 1,53 2,94 10,1 1,22 3,06 10,1 1,22 3,42 13,2 0,92 4,08 21,7 1,83 3,18 11,3 1,38 3,3 13,2 1,53 3,6 15,4 0,92 4,32 24,7 1,83 3,54 14,2 1,38 3,42 14,4 1,83 Model okrągły Model prostokątny wiszący w niszy wiszący w niszy biały RG biały RG biały RG biały RG LED180 LED182 LED184 LED186 LED181 LED183 LED185 LED

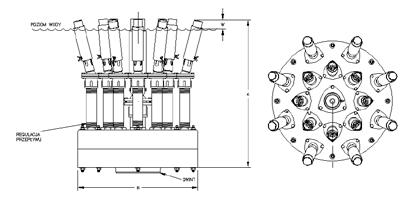

105 Dysze fontannowe ±5 o C W D C ±5 o ±5 o C D C ±5 o POZIOM WODY POZIOM WODY W LED180/182 LED184/186 LED181/183 LED185/187 Typ kolor model gwint (SP) a mm b mm c mm w mm d mm LED180 biały okrągły LED182 RG okrągły LED184 biały okrągły LED186 RG okrągły LED181 biały prostokątny LED183 RG prostokątny LED185 biały prostokątny LED187 RG prostokątny

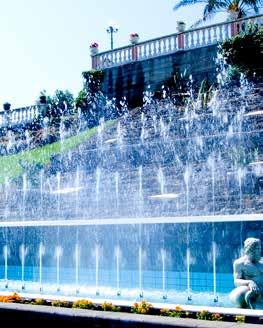

106 Dysze fontannowe Dysza SWS - ChoreoSwitch Sequencing Dynamicznie pracująca dysza, dająca wiele możliwości choreograficznych strumienia wody. Każda dysza posiada wbudowany elektrozawór, który można kontrolować za pomocą sterownika PLC. Pozwala to na uzyskanie różnorodnych efektów: przecinanie strumienia z różną częstotliwością, strumień ciągły lub całkowity jego brak, które można zaprogramować dla każdej dyszy oddzielnie. ardzo dobre efekty uzyskuje się oświetlając dysze reflektorami typu LED RG. Dysza niezależna od poziomu wody. Wykonana z tworzywa sztucznego i stali nierdzewnej. Dostępne również w wersji 24VDC. Widoczność:***** Głośność: *** Odporność na wiatr: **** Rozpryskiwanie: **** dysza z tworzywa sztucznego Streamy Effect (Plume Nozzle) Foamy Effect (reator Nozzle) 1 1½ 1 1½ 12VDC 12VDC 12VDC dysza z brązu dysza z tworzywa sztucznego dysza z brązu dysza z brązu dysza z brązu SWS127 SWS129 SWS139 SWS140 SWS145 SWS152 Wysokość fontanny Parametry pracy 1,6m 3,1m 4,6m 6,1m 6,8m SWS127 (dysza z tworzywa sztucznego) niezanurzona L zasięg[m] 2,04 6,5 0,46 2,94 11,3 1,22 3,66 17,1 1,38 4,08 21,4 1,38 4,32 23,2 1,38 SWS129 (dysza z brązu) zanurzona L zasięg[m] 2,28 6,1 0,5 2,94 11,3 1,07 3,66 17,4 1,38 4,92 23,2 1,38 4,56 25,7 1,38 Dysza SWS127/SWS139 SWS139 (dysza z tworzywa sztucznego) niezanurzona SWS140 (dysza z brązu) zanurzona Wysokość fontanny Q [m3 /h] L zasięg[m] L zasięg[m] Parametry pracy 0,9m 2,2m 3,1m 4,0m 4,6m 6,8m 7,4m 9,2m 10,7m 3,42 3,1 0,46 3,13 3,1 0,46 4,56 5,1 0,77 4,86 5,8 0,61 5,82 8,1 1,38 5,6 8 1,38 6,6 10,3 1,53 6,6 10,4 1,53 6,84 11,6 1,53 7,02 11,9 1,53 8,16 17,4 1,68 8,88 20,8 2,75 9,78 25,7 3,05 11,1 26,6 3,05 10,44 30,8 3,36 12,06 31,1 3,36 11,34 37,5 3,66 13,2 38,1 3,66 Wysokość fontanny Parametry pracy 0,9m 2,2m 3,1m Dysza SWS129/SWS140 SWS145 (dysza z brązu) niezanurzona zanurzona L zasięg[m] L zasięg[m] 2,7 10,7 0,77 3,18 12,5 0,61 3,6 19,3 1,53 4,32 24,1 1,38 4,32 26,0 1,53 4,74 34,2 1,53 Wysokość fontanny Parametry pracy 1m 2,2m 3,1m 4,6m 6,1m 7,7m 9,2m 10,7m SWS152 (dysza z brązu) niezanurzona zanurzona L zasięg[m] L zasięg[m] 4,56 5,1 0,46 4,74 5,8 0,46 6, ,77 6,84 11,8 0,61 7,62 13,6 1,53 8,4 17 1,38 10,02 28,7 1,53 10,44 32,4 1,53 10,56 34,5 2,44 11,58 40,9 2,44 11,1 40 3,05 12,72 49,4 3,05 12,24 47,3 3,36 13,38 56,4 3,36 13, ,66 13,74 59,8 3,66 Dysza SWS145/SWS

107 Dysze fontannowe Wymiary gwint (SP) a mm b mm c mm w mm SWS127 (dysza z tworzywa sztucznego) SWS129 (dysza z brązu) 1'' SWS139 (dysza z tworzywa sztucznego) SWS140 (dysza z brązu) 1½ SWS145 (dysza z brązu) 1'' SWS152 (dysza z brązu) 1½ W 5 o C Dysza SWT - Playdeck ChoreoSwitch Finger Jet Version Dynamicznie pracujące dysze wachlarzowe, wytwarzające 18 pojedynczych cienkich strumieni opadających do niecki po łuku w dowolnie programowalnej częstotliwości i zmienności. Dysza posiada wbudowany elektrozawór 12VDC. Dyszę dodatkowo zaleca się podświetlić reflektorem LED RG, co pozwoli uzyskać niesamowity efekt wizualny. Dysza wykonana ze stali nierdzewnej. Widoczność ***** Głośność: *** Odporność na wiatr: *** Rozpryskiwanie: **** gwint (SP) Wymiary dyszy Parametry pracy a mm b mm c mm d mm w mm Wysokość fontanny 0,6m 1,2m 1,8m 2,4m 3m SWT L wysokość [m] 2,16 5,3 0,3 1,2 3 11,0 0,5 2,1 3,42 15,9 0,8 2,7 3,8 22,4 1,1 4,3 4,3 34,0 1,6 5,2 POZIOM WODY W C Dysza SWT D 129

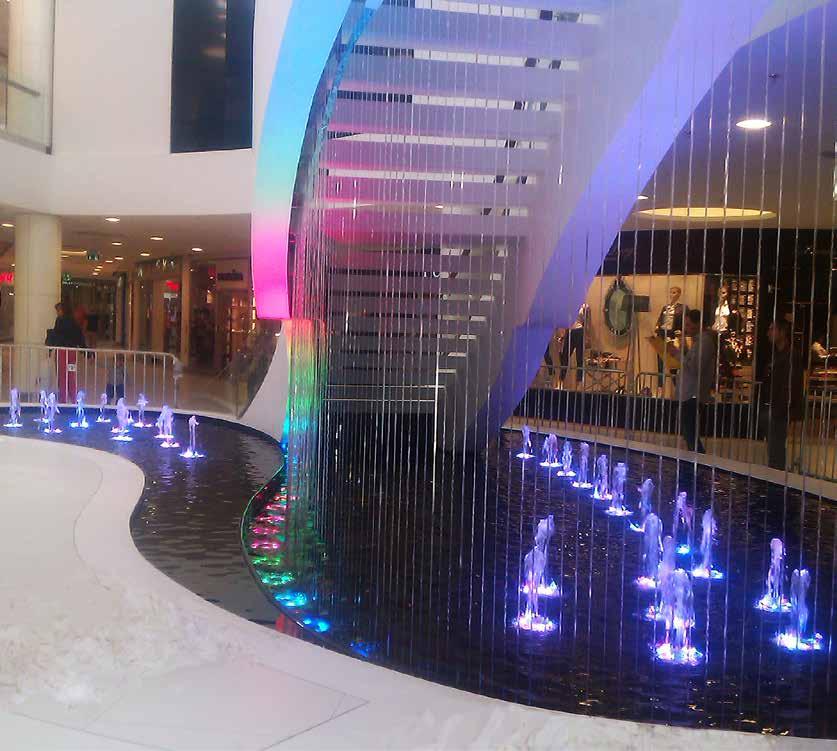

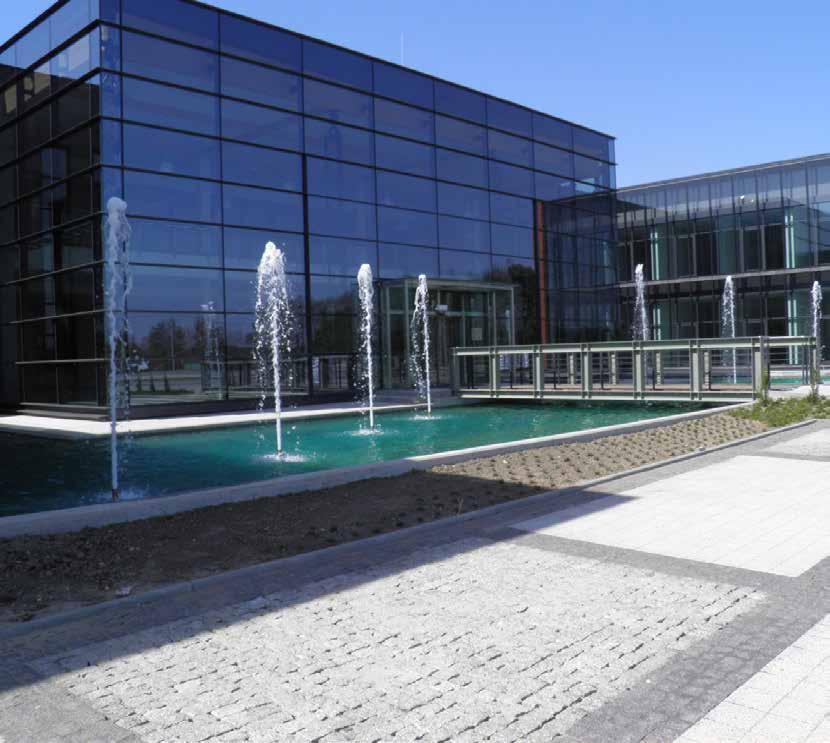

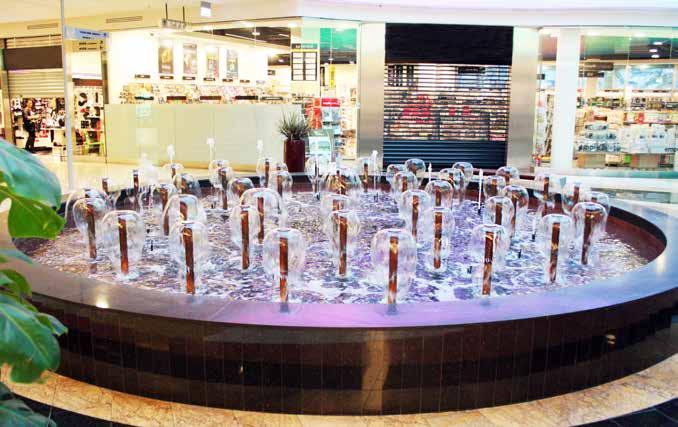

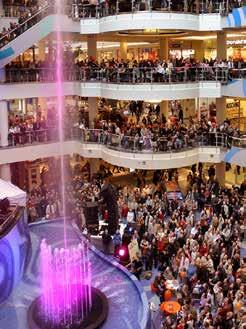

108 Realizacje FONTNN w centrum handlowym GLERI MZOVI Płock Uruchomienie: maj 2010 Inwestor: Lewandpol Sp. z o.o. Generalny Wykonawca: Vectra S.. Fontanna składa się z: dyszy centralnej Plume Jet o zmiennej wysokości strumienia wody, max. do 9 m, 16 dysz dynamicznych Choreoswitch o zmiennej wysokości strumienia wody, max. do 2 m, 44 dysz ell Jet o tafli wody w kształcie dzwonu. Instalacja wyposażona jest w pełny system uzdatniania wody obejmujący filtrację, dezynfekcję i zmiękczanie. Fontanna pracuje w układzie dynamicznym w oparciu o różne układy choreograficzne. Sterowana jest cyfrowo. 130

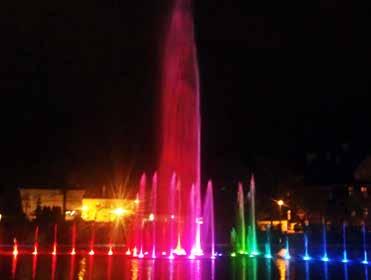

109 Oświetlenie fontann

110 Oświetlenie fontann Reflektor LED002/LED004 Lampa LED może być instalowana zarówno nad powierzchnią wody jak i pod wodą w nieckach fontannowych. Montaż stojący lub zawieszony. Zasięg podświetlenia ok. 2m. Lampy dostępne są w opcji LED biały 3W/12VDC oraz RGW 5W/12VDC. Dzięki tej technologii możemy osiągnąć barwę zarówno czysto białą jak i kolorową. Konstrukcja oprawy ze stali nierdzewnej. LED LED LED LED Reflektor LED002 /LED004 model stojący biały RGW biały RGW C DNO NIECKI Reflektor LED002/LED004 model do zawieszenia C Model stojący Model zawieszony Wymiary a mm b mm c mm LED /LED LED /LED Reflektor LED007/LED008 Lampa LED została zaprojektowana z myślą o fontannach, w których jest bardzo mało przestrzeni. Lampy dostępne są w wersji LED biały 5W/12VDC oraz RGW 5W/12VDC. Zasięg podświetlenia ok. 2m. Lampa do montażu w płycie niecki oraz w innych konfiguracjach. Reflektor wykonany ze stali nierdzewnej (korpus) i tworzywa sztucznego (dekiel). Na zamówienie dostępny w niszy do zabetonowania. LED LED LED LED Reflektor LED007/LED008 biały RGW biały RGW C C D Model zawieszony Model zawieszony Reflektor LED007/LED008 Wymiary Typ Kolor a mm b mm c mm d mm LED008001/LED biały /RGW LED008003/LED biały/rgw Reflektor LEDV03 Reflektor LEDV03 Lampa LED występuje w wersji białej i RG. Pozwala na uzyskiwanie zmiennych dynamicznie efektów świetlnych. Lampa do zastosowania w instalacjach podwodnych oraz do wmontowana w powierzchnię płyt kamiennych. Lampa wykorzystuje 6 grup po 3 diody LED z wysokiej jakości soczewkami, co pozwala na uzyskanie klarownego i jasnego strumienia światła. Praca lampy jest sterowana sygnałem DMX512, dzięki czemu można zarządzać pracą wielu lamp przy pomocy jednego sterownika wyposażonego w port DMX. Lampa występuje również w opcji z otworem na dyszę. Wykonanie: stal nierdzewna. 132

111 Oświetlenie fontann Reflektor LED040 Seria reflektorów o średniej mocy świetlnej 20W, występującej w wersji RG, ciepłej bieli oraz zimnej bieli. Reflektory zasilane napięciem 12VDC. Dostępne w wersji stojącej na podstawce wykonanej ze stali nierdzewnej. Reflektor posiada protokół RDM. Reflektor może oświetlać strumień dyszy nawet do 4,5m. Wykonany ze stali nierdzewnej i S. LED LED LED ciepła biel zimna biel RG C Model stojący Wymiary a mm b mm c mm LED040003/ LED040004/ LED Reflektor LED040 Reflektor LED160 Seria 12 VDC, okrągłych lamp LED o mocy 30 W. Występują one w opcji białej lub kolorowej RG. Montaż lamp przewidziany jest w 2 opcjach: zawieszony w płycie niecki, oraz zlicowany z płytą niecki. Reflektory posiadają otwór na dyszę, co pozwala na równomierne podświetlenie całego strumienia, aż do 6m. Reflektor posiada protokół RDM. Wykonany ze stali nierdzewnej. LED LED LED LED biały RG biały RG Reflektor LED160 do zawieszenie w płycie niecki PŁYT NIECKI C E D PŁYT NIECKI C E D Reflektor LED160 do zlicowania w płycie niecki Zawieszony w płycie niecki Zlicowany w płycie niecki Wymiary a mm b mm c mm d mm e mm LED160003/ LED LED160011/ LED

112 Oświetlenie fontann Reflektor LED165 Seria 12 VDC lub 24VDC, okrągłych lamp LED o mocy 30 W. Występują one w opcji białej lub kolorowej. Reflektor posiada protokół RDM. Wykonany ze stali nierdzewnej. Montaż lamp przewidziany jest w 6 opcjach: stojący na dwóch nóżkach ze stali nierdzewnej, stojący na podstawce, zawieszony w płycie niecki, w niszy obrotowy, w niszy nieruchomy, zlicowany z płytą niecki. Reflektory pozwalają na oświetlenie strumienia aż do 6m. Reflektor LED165 stojący, na dwóch nóżkach Reflektory 12V/30W LED LED LED LED LED LED Reflektory 24V/30W LED LED LED LED LED LED biały RG biały RG biały RG 45 o D C Reflektor LED165 stojący na podstawce C Model stojący na dwóch nóżkach Model stojący na podstawce Model zawieszony w płycie niecki Reflektor LED165 zawieszony w płycie niecki Reflektory 12V/30W LED LED LED LED LED LED Reflektory 24V/30W LED LED LED LED LED LED biały RG biały RG biały RG C Reflektor LED165 w niszy, obrotowy D Model w niszy obrotowy Model w niszy nieruchomy Model zlicowany z płytą niecki Reflektory LED 165 Kolor Napięcie Wymiary a mm b mm c mm d mm LED165043/LED LED165042/LED biały/rg 12V 24V Reflektor LED165 w niszy, nieruchomy LED165053/LED LED165052/LED LED165012/LED LED165004/LED biały/rg biały/rg 12V 24V 12V 24V LED165020/LED LED165031/LED biały/rg 12V 24V LED165008/LED LED165006/LED biały/rg 12V 24V LED165010/LED LED165009/LED biały/rg 12V 24V Reflektor LED165 zlicowany z płytą niecki 134

113 Reflektor LED260 Seria reflektorów 12VDC lub 24 VDC o mocy 60W. Występują w opcji białej, RG oraz RGW. Modele RGW posiadają diody RG, które można programować na dowolny kolor z palety RG oraz posiadają niezależny obwód diod dających czysto biały kolor. Reflektor posiada protokół RDM. Montaż lamp przewidziany jest w 6 opcjach: stojący na dwóch nóżkach ze stali nierdzewnej, stojący na podstawce, zawieszony w płycie niecki, w niszy obrotowy, w niszy nieruchomy, zlicowany z płytą niecki. Reflektor wyposażony w 12 diod, które oświetlają strumień aż do 12m. Wykonany ze stali nierdzewnej. Reflektory 12V/60W LED LED LED LED LED LED LED LED LED Reflektory 24V/60W LED LED LED LED LED LED LED LED LED biały RGW RG biały RGW RG biały RGW RG Reflektor LED260 stojący na dwóch nóżkach 45 o D C C Reflektor LED260 stojący na podstawce Model stojący na dwóch nóżkach Model stojący na podstawce Model zawieszony w płycie niecki Reflektory 12V/60W LED LED LED LED LED LED LED LED LED Reflektory 24V/60W LED LED LED LED LED LED LED LED LED biały RGW RG biały RGW RG biały RGW RG Reflektor LED260 zawieszony w płycie niecki C D Reflektor LED260 w niszy, obrotowy Model w niszy obrotowy Model w niszy nieruchomy Model zlicowany z płytą niecki Reflektory LED 260 Kolor Napięcie Wymiary a mm b mm c mm d mm LED260044/LED260043/LED LED /LED260040/LED biały/rgw/rg 12V 24V LED260054/LED260053/LED LED260051/LED /LED biały/rgw/rg 12V 24V Reflektor LED260 w niszy, nieruchomy LED260012/LED260011/LED LED /LED260002/LED biały/rgw/rg 12V 24V LED260022/LED260021/LED LED260033/LED260032/LED biały/rgw/rg 12V 24V LED260015/LED260014/LED LED260006/LED260005?LED biały/rgw/rg 12V 24V LED260018/LED260017/LED LED260009/LED260008/LED biały/rgw/rg 12V 24V Reflektor LED260 zlicowany z płytą niecki 135

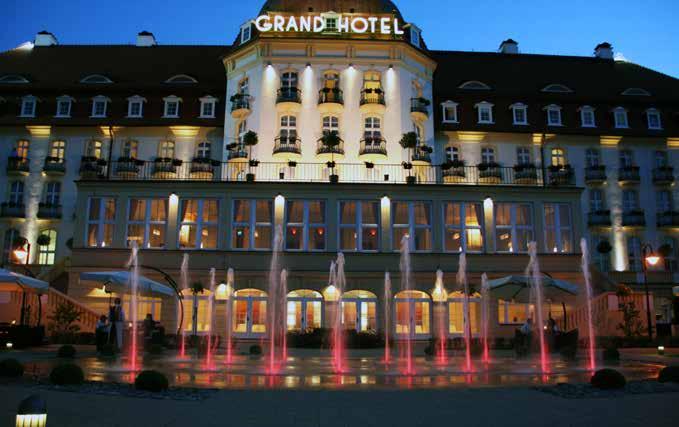

114 Realizacje FONTNN przed hotelem SOFITEL GRND SOPOT Sopot Uruchomienie: listopad 2006 Inwestor: Grupa Hotelowa Orbis S.. Fontanna przed hotelem składa się z: 12 dysz spieniających Cascade Jet o zmiennej wysokości strumienia wody, max. do 1,5 m, 1 dyszy spieniającej Cascade Jet o zmiennej wysokości strumienia wody, max. do 3,7 m, 8 reflektorów halogenowych. Fontanna dry plaza przy plaży składa się z 16 dysz dynamicznych Choreoswitch o zmiennej wysokości strumienia wody, max. do 2,7 m, podświetlonych reflektorami diodowymi LED RG. Instalacja wyposażona jest w pełny system uzdatniania wody obejmujący filtrację, dezynfekcję i zmiękczanie. Dysze Choreoswitch i reflektory LED RG pracują w układzie dynamicznym w oparciu o różne układy choreograficzne. Fontanny sterowane są cyfrowo. 136

115 Wyposażenie dodatkowe fontann

116 Wyposażenie dodatkowe fontann DO - Spusto - przelew Przelew DO Połączenie przelewu i spustu. Nadmiar wody usuwany rurą przelewową. Po zdjęciu rury przelewowej, otrzymujemy spust denny, który ułatwia spuszczanie wody z niecki. Spusto - przelew posiada kołnierz mocujący, który może być wykorzystywany w nieckach z uszczelnieniem membranowym, stożkowe, wodoszczelne wysuwane połączenie oraz kopułę z otworem wentylacyjnym. Konstrukcja wykonana z brązu, rura przelewowa z miedzi, zapięcia ze stali nierdzewnej. Opcje (dodaj przyrostek): D - kosz siatkowy, S - rura przelewowa powyżej 450 mm, U - mocowanie pod podłożem. DO spusto-przelew przyłącze (SP) a mm b mm c mm d (max) mm e (min) mm DO-200 2'' DO-300 3'' DO-400 4'' POZIOM WODY C E D NIECK DO - Spusto - przelew Połączenie przelewu i spustu w nieckach wykonanych z materiałów nie korozyjnych. Nadmiar wody usuwany rurą przelewową. Po zdjęciu rury przelewowej, otrzymujemy spust denny, który ułatwia spuszczanie wody z niecki. Urządzenie jest monolitem, zabetonowuje się go w niecce, bez możliwości użycia membrany. Opcje (dodaj przyrostek): D - kosz siatkowy, S - rura przelewowa powyżej 450 mm, U - mocowanie pod podłożem. POZIOM WODY C Przelew DO D E NIECK DO przyłącze (SP) a mm b mm c mm d (max) mm e (min) mm DO-200 2'' DO-300 3'' DO-400 4''

117 Wyposażenie dodatkowe fontann DOL - Przelew ścienny Montowany w ścianie przelew do zastosowania w małych nieckach. Nadmiar wody przelewa się przez ruszt. Pojedyncza śruba dopasowuje wysokość rury przelewowej do wymaganego poziomu wody. Regulację należy wykonać po zakończonym montażu przelewu. Konstrukcja przelewu oraz rusztu wykonane z brązu. Rura przelewowa z miedzi, uszczelka gumowa (neoprenowa), zapięcia ze stali nierdzewnej. Opcje (dodaj przyrostek): K - kołnierz do montażu na powierzchni. DOL przelew ścienny przyłącze (SP) a mm b mm c mm d mm e mm f mm w max. mm DOL-150 1½ D Przelew DOL RUSZT REGULOWNY POZIOM WODY W C POZIOM WODY FRYCZNIE USTWIONY DOW - Przelew Montowany w ścianie przelew przystosowany do trudnych warunków pracy. Nadmiar wody przelewa się ponad regulowanym rusztem. Pojedyncza śruba dopasowuje wysokość grodzi przelewowej do wymaganego poziomu wody. Regulację należy wykonać po zakończonym montażu przelewu. Konstrukcja przelewu oraz rusztu wykonane są z brązu. Regulowana gródź wykonana ze stali nierdzewnej, uszczelka gumowa (neoprenowa), zapięcia ze stali nierdzewnej. Opcje (dodaj przyrostek): E - otwarty ruszt (bez regulacji), K - kołnierz do montażu na powierzchni, L - obejma membrany, M - lutowane kolano 90, W - pokrywa na zimę (zamknięcie). Przelew DOW d mm DOW przelew przyłącze (SP) a mm b mm c mm min. max. f mm g mm w max mm DOW-300 3'' DOW-400 4'' C POZIOM WODY REGULOWNY POZIOM WODY W D F G 139

118 Wyposażenie dodatkowe fontann DP - Spust denny Spust denny do spuszczania wody z niecki. Korek posiada zsuwane połączenie dla wygodniejszego usunięcia. Idealny do stosowania w przypadkach gdzie w niecce nie jest wykonana membrana uszczelniająca lub nie są potrzebne kołnierze mocujące. Konstrukcja spustu i korka wykonane z odlewu z brązu. Stożkowe zsuwane połączenie. DP -spust denny przyłącze (SP) a mm b mm c mm DP-200 2'' DP-300 3'' DP-400 4'' Spust denny DP POZIOM WODY C KOREK DNO NIECKI DS - Element ssawny Element ssawny dla pomp, montowany w nieckach betonowych. Może także służyć jako spust denny. Zewnętrzny filtr (pionowy ruszt) oraz filtr wewnętrzny (sito) Maxi-flo niskoprofilowy w kształcie odwróconego stożka zatrzymują zanieczyszczenia. Płyta antywirowa uniemożliwia dostawanie się powietrza do instalacji. Konstrukcja korpusu spustu dennego oraz wzmocnionego filtra (sita) wykonane z odlewu z brązu. Dodatkowa płyta przeciw tworzeniu się wirom, wykonana z brązu lub z tworzywa sztucznego. Mocowania ze stali nierdzewnej. Spust denny DS Opcje (dodaj przyrostek): - regulator przepływu, C - owalna płyta antywirowa, D - filtr o bardzo małych otworach sita, G - płaski ruszt, L - obejma membrany, U - obejma do mocowania w podłożu, V - kwadratowa płyta antywirowa, Y - kwadratowa płyta antywirowa, wpuszczana w płytki (licowana z płytkami). W - pokrywa na zimę (zamknięcie). DS - element ssawny przyłącze (SP) a mm b mm c mm d mm w min. mm powierzchnia zasysania cm 2 DS-200 2'' DS-300 3'' DS-400 4'' DS-600 6'' DS-800 8'' POZIOM WODY C W DNO NIECKI D 140

119 Wyposażenie dodatkowe fontann DSL - Spust denny - element ssawny Spust denny do niecek betonowych, do odprowadzenia średniej lub dużej ilości wody. Kiedy jest zainstalowany w ścianie bocznej, umożliwia odprowadzenie wody do minimalnej głębokości. Może pracować również jako element ssawny przy małym i średnim zapotrzebowaniu na wodę. Konstrukcja korpusu spustu, mocowań, kołnierzy wykonana ze stali nierdzewnej. Opcje (dodaj przyrostek): L obejma membrany, V kwadratowa płyta antywirowa, Q chromowana powierzchnia, K - kołnierz, W - pokrywa na zimę. DSL spust denny przyłącze (SP) a mm b mm c mm d mm e mm w min. mm DSL-200 2'' DSL-300 3'' DSL-400 4'' DSL-600 6'' Spust denny DSL POZIOM WODY C W D IF Dysza wlotowa Dysza wlotowa denna z płytą dyfuzora w celu rozproszenia przepływu i zmniejszenia turbulencji powierzchniowych. Konstrukcja korpusu wlotowego wykonana z odlewu z brązu, płyta dyfuzora z brązu lub tworzywa sztucznego oraz zapięcia ze stali nierdzewnej. Opcje (dodaj przyrostek): - regulator przepływu, C - owalna płyta dyfuzora, L - obejma membrany, U - obejma do mocowania w podłożu, V - kwadratowa płyta dyfuzora, Y - kwadratowa płyta dyfuzora do zabudowy. Dysza wlotowa IF IF dysza wlotowa przyłącze mm (SP) a mm b mm c mm d mm w min. mm IF-200 2'' IF-300 3'' IF-400 4'' IF-600 6'' IF-800 8'' POZIOM WODY DYFUZOR C W DNO NIECKI D 141

120 Wyposażenie dodatkowe fontann EJ - Zanurzeniowa puszka połączeniowa Zanurzeniowa puszka połączeniowa umożliwiająca połączenie przewodów elektrycznych pod wodą. Konstrukcja wykonana z odlewu z brązu, dekiel z neoprenową (guma syntetyczna) uszczelką, mocowania ze stali nierdzewnej oraz zacisk połączenia wyrównawczego. Wskazówki: 1. Przejście przez dno niecki należy wykonać przejściami systemowymi z brązu lub stali nierdzewnej. 2. Podłączenie kabli podwodnych należy wykonać z użyciem dławików kablowych (EGS). Zanurzeniowa puszka połączeniowa EJ EJ max. ilość gniazd połączeniowych (SP) gwint (SP) a mm b mm c mm EJ ¾ EJ ¾ EJ EJ ¼ EJ ½ KLE C PUSZK POŁĄCZENIOW DŁWIK KL DNO NIECKI GWINT PRZEJŚCIE SYSTEMOWE EN - Zanurzeniowe puszki połączeniowe Zanurzeniowa puszka połączeniowa EN 104 Zanurzeniowa puszka połączeniowa do montażu w betonie, licowana z powierzchnią. Najbardziej efektywne, przy osadzeniu (58 mm) w warstwie zaprawy. Umożliwia podłączenie od 4 do 8 opraw zanurzeniowych. Dostarczana ze standardowym przyłączem kabla od spodu. Konstrukcja wykonana z odlewu z brązu, dekiel z neoprenową (guma syntetyczna) uszczelką, mocowania ze stali nierdzewnej oraz zacisk połączenia wyrównawczego. Wskazówka: należy podłączać dławiki kablowe do zabetonowania (EGN). EN puszki podłączeniowe max. ilość gniazd połączeniowych (SP) gwint (SP) a mm b mm c mm EN ¾ EN / DNO NIECKI Zanurzeniowa puszka połączeniowa EN 208 C MEMRN PRZEJŚCIE SYSTEMOWE 142

121 PODKŁDK Wyposażenie dodatkowe fontann EGN - Dławik kablowy puszki połączeniowej Dociskający dławik do podłączenia z puszkami zanurzeniowymi typu EN montowanymi na lico. Zapewnia szczelne wykonanie połączeń kabli zanurzeniowych z puszkami. Konstrukcja gwintowanego łącznika, nakrętki dociskowej oraz uszczelki wykonana z brązu, z ukształtowaną neoprenową uszczelką. EGN dławik przyłącze mm awg typ kabel mm EGN-075 ¾ 16/ EGN-078 ¾ 18/5 13 EGN-080 ¾ 16/5 13 EGN /3 17 PUSZK EN DNO NIECKI Dławiki kablowe puszki połączeniowej EGN NKRĘTK DOCISKOW PODKŁDK NEOPRENOW USZCZELK PRZEWÓD PVC PRZEJŚCIE SYSTEMOWE GWINTOWNE USZCZELNIENIE EGS - Dławik kablowy puszki połączeniowej Do wykonania połączeń kabli z puszkami zanurzeniowymi w wodzie, do podłączenia opraw, czujników poziomu wody oraz pomp. Konstrukcja gwintowanego łącznika, nakrętki dociskowej oraz uszczelki wykonana z brązu lub tworzywa sztucznego z ukształtowaną neoprenową (guma syntetyczna) uszczelką. EGS dławik przyłącze mm awg typ kabel mm EGS-052 ½ 16/ EGS-053 ½ 18/5 13 EGS-071 ¾ 14/3 9,5-12,7 EGS-073 ¾ 12/4 12,7-15,9 PUSZK POŁĄCZENIOW Dławiki kablowe puszki połączeniowej EGS-052 GWINTOWNE PODŁĄCZENIE NEOPRENOW USZCZELK NKRĘTK DOCISKOW PRZEJŚCIE SYSTEMOWE DNO NIECKI Dławiki kablowe puszki połączeniowej EGS

122 Wyposażenie dodatkowe fontann ESF - Czujnik poziomu wody Elektroniczny czujnik poziomu wody montowany w rurce, monitoruje funkcje dopełniania i funkcje bezpieczeństwa. Dla bezpiecznego użytkowania działa na niskim napięciu. Konstrukcja z odlewu brązu oraz mosiądzu z uformowaną uszczelką neoprenową. Przełącznik czujnika poziomu wykonany jako przekaźnik, zabudowany w obudowie plastikowej. Dokładność ustawienia poziomu wody do 25 mm. Napięcie 12VC 0,5. Prąd: nie indukujący. Wskazówki: 1. ESF-100 (1 czujnik) Dopełnianie lub funkcja bezpieczeństwa, 2. ESF-200 (2 czujniki) Dopełnianie i funkcja bezpieczeństwa, 3. ESF-300 (3 czujniki) Dopełnianie, funkcja bezpieczeństwa, kontrola max. poziomu. ESF czujnik poziomu przyłącze elektryczne (SP) a mm b mm w1 mm w2 mm w3 mm ESF-100 ¾ ESF-200 ¾ ESF-300 ¾ Czujnik poziomu wody z rurką ESF W1 W2 W3 PRZEJŚCIE SYSTEMOWE ESG - Czujnik poziomu wody Elektroniczny czujnik poziomu wody montowany w obudowie, monitoruje funkcje dopełniania i funkcje bezpieczeństwa. Dla bezpiecznego użytkowania działa na niskim napięciu. Konstrukcja obudowy wykonana z tworzywa sztucznego. Przełącznik czujnika poziomu wykonany jako przekaźnik, zabudowany w obudowie plastikowej, dokładność ustawienia poziomu wody do 25 mm. Napięcie 12VC 0,5. Prąd: nie indukujący. Wskazówki: 1. ESG-100 (1 czujnik) Dopełnianie lub funkcja bezpieczeństwa, 2. ESG-200 (2 czujniki) Dopełnianie i funkcja bezpieczeństwa, 3. ESG-300 (3 czujniki) Dopełnianie, funkcja bezpieczeństwa, kontrola max. poziomu. ESG czujnik poziomu przyłącze elektryczne (SP) a mm b mm w1 mm w2 mm w3 mm Czujnik poziomu wody z rurką ESG ESG-100 ¾ ESG-200 ¾ ESG-300 ¾ WLOT WODY W3 W2 W1 PRZYŁĄCZE ELEKTRYCZNE 144

123 Wyposażenie dodatkowe fontann ESL Sonda poziomu wody Konstrukcja gwintowanego łącznika, nakrętki dociskowej oraz uszczelki wykonana z brązu, z ukształtowaną neoprenową uszczelką. Dociskający dławik do podłączenia z puszkami zanurzeniowymi. Zapewnia szczelne wykonanie połączeń kabli zanurzeniowych z puszkami. ESL sonda poziomu przyłącze elektryczne (SP) a mm b mm w mm ESL-100 ½ W POZIOM WODY Sonda poziomu wody ESL PUSZK POŁĄCZENIOW ESO - Czujnik poziomu wody z przelewem awaryjnym Elektroniczny czujnik poziomu wody montowany w ścianie niecki. utomatycznie monitoruje funkcje dopełniania oraz funkcje bezpieczeństwa. Dla bezpiecznego użytkowania działa na niskim napięciu. Konstrukcja ramy wykonana z tworzywa sztucznego, pokrywa ze stali nierdzewnej odpornej na uderzenie oraz obudowa z tworzywa sztucznego. Elementy połączeniowe wykonane ze stali nierdzewnej. Uszczelka i uszczelnienie neoprenowe. Przełącznik czujnika poziomu wykonany jako przekaźnik, zabudowany w obudowie plastikowej. Dokładność ustawienia poziomu wody do 25 mm. Napięcie 12VC 0,5. Prąd: nie indukujący. Opcje (dodaj przyrostek): Q - chromowana pokrywa, V - zapięcia anty-sabotażowe oraz zestaw kluczy, - pokrywa z mosiądzu. Wskazówki: 1. ESO-100 (1 czujnik) Dopełnianie lub funkcja bezpieczeństwa, 2. ESO-200 (2 czujniki) Dopełnianie i funkcja bezpieczeństwa, 3. ESO-300 (3 czujniki) Dopełnianie, funkcja bezpieczeństwa, kontrola max. poziomu. Elektroniczny czujnik poziomu wody i przelewu ESO ESO czujnik poziomu przyłącze elektryczne (SP) przyłącze odwodnienia (SP) a mm b mm c mm w1 mm w2 mm w3 mm ESO-100 ¾ ESO-200 ¾ ESO-300 ¾ ŚCIN NIECKI C PRZELEW POZIOM WODY W3 W2 W1 145

124 Wyposażenie dodatkowe fontann ESP - Czujnik poziomu wody Elektroniczny czujnik poziomu wody montowany na ścianie. utomatycznie monitoruje funkcje dopełniania oraz funkcje bezpieczeństwa. Dla bezpiecznego użytkowania działa na niskim napięciu. Konstrukcja ramy wykonana z brązu, pokrywa ze stali nierdzewnej odpornej na uderzenie, obudowa z tworzywa sztucznego. Elementy połączeniowe wykonane ze stali nierdzewnej. Uszczelka i uszczelnienie neoprenowe. Przełącznik czujnika poziomu wykonany jako przekaźnik, zabudowany w obudowie plastikowej. Dokładność ustawienia poziomu wody do 25 mm. Napięcie 12VC 0,5. Prąd: nie indukujący. Opcje (dodaj przyrostek): Q chromowana pokrywa, Wskazówki: 1. ESP-100 (1 czujnik) Dopełnianie lub funkcja bezpieczeństwa, 2. ESP-200 (2 czujniki) Dopełnianie i funkcja bezpieczeństwa, 3. ESP-300 (3 czujniki) Dopełnianie, funkcja bezpieczeństwa, kontrola max. poziomu. Naściennie montowany regulator poziomu wody ESP ESP czujnik poziomu przyłącze elektryczne (SP) a mm b mm c mm d mm w1 mm w2 mm w3 mm ESP-100 ¾ ESP-200 ¾ ESP-300 ¾ ŚCIN NIECKI C D W3 W2 W1 KOMOR PUSZKI POŁĄCZENIOWEJ ESS - Przenośny czujnik poziomu wody Przenośny, elektroniczny czujnik poziomu wody, monitoruje funkcje dopełniania i funkcje bezpieczeństwa na bardzo płytkich głębokościach. Dla bezpiecznego użytkowania działa na niskim napięciu. Konstrukcja puszki czujnika oraz górnej pokrywy z odlewu z brązu. Uszczelka i uszczelnienie neoprenowe. Przełącznik czujnika poziomu wykonany jako przekaźnik, zabudowany w obudowie plastikowej. Dokładność ustawienia poziomu wody do 25 mm Napięcie 12VC 0,5. Prąd: nie indukujący. Opcje (dodaj przyrostek): Q chromowana pokrywa Wskazówki: 1. ESS-100 (1 czujnik) Dopełnianie lub funkcja bezpieczeństwa, 2. ESS-200 (2 czujniki) Dopełnianie i funkcja bezpieczeństwa, 3. ESS-300 (3 czujniki) Dopełnianie, funkcja bezpieczeństwa, kontrola max. poziomu. ESS a mm b mm w1 mm w2 mm w3 mm Przenośne czujniki poziomu wody ESS ESS ESS ESS W3 W2 W1 146
