1 Autor: Joanna Karwowska

2 Podczas używania bazy danych mogą pojawić się tzw. anomalie sytuacje, w których może dojść do utracenia danych. Anomalie, mogące wystąpić w niedostatecznie znormalizowanych tabelach, dzielimy na trzy rodzaje: anomalie wstawiania, anomalie usuwania, anomalie modyfikacji.

3 Nazwa specjalizacji Numer lekarza Nazwisko lekarza Imię lekarza internista 222 Lubicz Jan internista 222 Lubicz Jan Tytuł lekarza Lek. med. Lek. med. Nr pacjenta Nazwisko pacjenta Imię pacjenta Wiek pacjenta Ubezpieczenie 158 Zawada Janusz 50 NFZ 159 Ziober Jakub 41 Brak gastrolog 555 Nowak Anna Dr 260 Kowal Jan 59 NFZ nefrolog 444 Burski Jakub Dr 499 Bąk Miron 25 Brak pediatra 777 Jarosz Piotr Lek. med. 248 Kmieć Anna 12 NFZ neurolog 333 Sum Jerzy Prof. 239 Nowak Anna 31 NFZ neurolog 666 Sum Jerzy Prof. 159 Ziober Jakub 42 Brak 1. Usunięcie pacjenta Mirona Bąka, nr 499, spowoduje utratę informacji o lekarzu Jakubie Burskim (anomalia usuwania danych). 2. Zmiana lekarza na stanowisku internisty spowoduje konieczność zmiany imienia i nazwiska we wszystkich wierszach, w których jego dane się powtarzają (anomalia modyfikacji danych). 3. Podczas zapisywania do szpitala nowego pacjenta musielibyśmy wielokrotnie powtarzać jego dane przy wszystkich lekarzach do których byłby zapisany (anomalia wstawiania).

4 Normalizacja bazy danych jest to proces polegający na usuwaniu z niej błędów i nieprawidłowości dotyczących struktury tabel. Normalizacja bazy danych w praktyce polega na sprawdzeniu zgodności jej wykonania z pierwszą, druga i trzecią postacią normalną. Baza danych do prawidłowego (efektywnego) działania musi spełniać założenia normalności.

5 Pierwsza postać normalna wymaga, aby: w każdym polu były wartości niepodzielne (atomowe), nie było redundancji (nadmiarowości występowania powtarzających się danych). podział wartości złożonych na proste, wyeliminowanie redundancji.

Druga postać normalna wymaga, aby: spełniona była pierwsza postać normalna, wszystkie pola niekluczowe są w pełni zależne od całego klucza głównego nie mogą być zależne od jego

6 Druga postać normalna wymaga, aby: spełniona była pierwsza postać normalna, wszystkie pola niekluczowe są w pełni zależne od całego klucza głównego nie mogą być zależne od jego składowych. Zgodność z drugą postacią normalną sprawdzamy, gdy klucz jest złożony z kilku pól. przeniesienie do nowych tabel grup danych zależnych od składowych klucza lub niezależnych od klucza

7 Trzecia postać normalna wymaga, aby: spełniona była druga postać normalna, wszystkie pola niekluczowe są zależne jedynie od klucza głównego tabeli brak jest jakichkolwiek zależności pomiędzy polami niekluczowymi. przeniesienie do nowych tabel grup danych zależnych od pól niekluczowych

8 Model danych w trzeciej postaci normalnej jest wygodnym punktem wyjścia do projektowania fizycznej struktury danych.

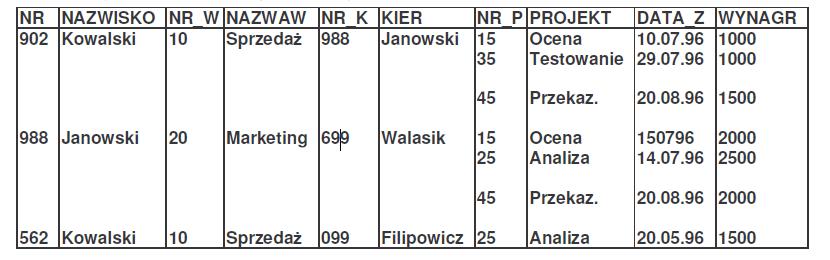

10 W przykładzie na rysunku tabela PRACOWNICY zawiera powtarzające się grupy wartości atrybutów. Rozwiązaniem jest dekompozycja (nie powodująca utraty danych) na dwie tabele PRACOWNICY i PRZYPISANIA. Dekompozycja ta powinna usunąć powtarzające się dane.

11 Na rysunku kluczem głównym w tabeli PRZYPISANIA jest kombinacja kolumn NR i NRP.

12 Kolumna PROJEKT jest funkcjonalnie zależna tylko od NRP to znaczy, tylko od części klucza głównego. Rozwiązaniem jest dekompozycja, polegająca na: usunięciu atrybutu funkcjonalnie związanego (PROJEKT) do osobnej tabeli (tabela PROJEKTY), zabranie wraz z nim jego wyznacznika (NRP).

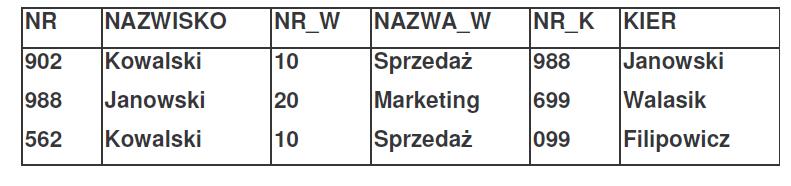

14 W tabeli PRACOWNICY NR_W jest funkcjonalnie zależny od NAZWA_W, który nie jest kluczem głównym. Z atrybutów tych tworzy się nową tabelę WYDZIAŁY. Atrybut NAZWA_W zostaje usunięty z tabeli PRACOWNICY, natomiast NR_W pozostaje w niej jako klucz obcy.

15 Tabele PRZYPISANIA i PROJEKTY bez zmian w trzeciej postaci normalnej.

16 ID Nazwisko Imię Adres 1 Kowalski Patryk , Gdańsk, ul. Reja 13 m.1 2 Nowak Anna , Pruszcz Gdański, ul. Kochanowskiego1 3 Burski Jakub , Warszawa, ul. Woronicza 7 Dlaczego?

17 Klient Zamówienie Zakupiony towar Jan 1 bluza, pasek, spodnie Wojciech 2 skarpetki, buty, koszula Grzegorz 3 rękawice, spodnie Dlaczego?

18 Id_lekarza (klucz_główny) Id_specjalizacji (klucz_główny) Nazwa_specjalizacji Nazwisko_lekarza 1 1 internista Nowak 2 1 internista Lubicz 3 2 kardiolog Burski 4 3 neurolog Kowalska Dlaczego?

19 Id_lekarza (klucz_główny) Nazwisko Gabinet Numer telefonu do gabinetu 1 Nowak stomatologiczny Lubicz ortopedyczny Burski kardiologiczny Kowalska stomatologiczny Dlaczego?

Id Nazwa towaru Cena Ilość sztuk Wartość 1 mysz 20 zł 15 300 zł 2

20 Id Nazwa towaru Cena Ilość sztuk Wartość 1 mysz 20 zł zł 2 klawiatura 100 zł zł 3 monitor 1000 zł zł Dlaczego?
