System mocowania chemicznego ResiFIX

Transkrypt

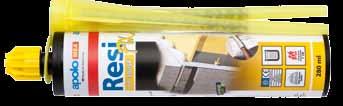

1 Europejska Aprobata Techniczna ETA - 10/0134 Ocena nośności ogniowej F 120 System mocowania chemicznego ResiFIX Niezawodność, siła, wszechstronność 1 1

2 Charakterystyka główna Charakterystyka Przeznaczenie, Materiały Kategoria System mocowania chemicznego dla średnich i dużych obciążeń od 0,3kN do 133,3kN Rodzaje Winyloestrowa VY... SF bez styrenu, bez ftalanu Rozmiary 165 ml do 410 ml Poliestrowa PY Poliestrowa PY... SF bez styrenu Aprobaty i certyfikaty Ocena nośności ogniowej Europejska Aprobata Techniczna ETA - 10/0134 F 120 Zastosowanie Odpowiedni do montażu z każdym prętem gwintowanym i prętem zbrojeniowym Pręt gwintowany w betonie Konstrukcje stalowe Drzwi i ramy okienne Wsporniki Konstrukcje drewniane Elewacje Maszyny Poręcze Bramy Dachy Regały Mocowania Szyny dystansowe Mury Pręt gwintowany + tuleja nylonowa w cegle, cegle dziurawce Sposób montażu w cegle dziurawce 1. Wywiercić otwór 2. Usunąć otwór z pozostałości i kurzu 3. Włożyć tuleje 4. Wprowadzić zaprawę chemiczną tak żeby wypełniła wewnętrzną przestrzeń 5. Włożyć pręt poprzez wkręcanie 6. Przestrzegaj wskazówek żelowania i stygnięcia 1. Wywiercić otwór 2. Usunąć otwór z pozostałości i kurzu 3. Wprowadzić zaprawę chemiczną tak żeby wypełniła otwór w ⅔ 4. Włożyć pręt poprzez wkręcanie Sposób montażu w betonie 5. Przestrzegaj wskazówek żelowania i stygnięcia * Wymieszaj pierwszą partię wyciskanej masy poprzez odrzucenie 10cm warstwy aż kolor zrobi się szary. 2

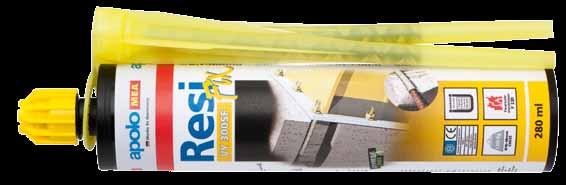

3 ResiFIX - chemia najwyższej jakości 2 noski miksujące w zestawie Szybka kontynuacja pracy Przejrzysta charakterystyka pozwalająca na łatwe i szybkie odnalezienie poprawnej aplikacji Instrukcja zastosowania na etykiecie Wszechstronne zastosowanie w różnych materiałach na mokro i sucho Do dużych obciążeń Nowa formuła kotew Winyloestrowych VY...SF to naprawdę uniwersalne zastosowanie: - wysoka wytrzymałość - wiążąca w mokrym środowisku - brak naprężeń umożliwia mo cowanie blisko krawędzi - do niskich temperatur -10 C - przeznaczenie konstrukcyjne - do mocowania prętów zbroje niowych - odpowiednia do różnych głębokości zakotwienia - szybkowiążąca Jeden system wszystkie zastosowania Zaoszczędzaj czas z szeroką gama akcesoriów Szeroka gama akcesoriów Montaż dachów, rolet Montaż poręczy Montaż krat, osłon 3

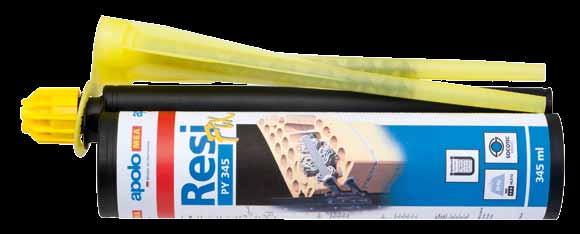

4 Charakterystyka rodzaje System informacje Materiały budowlane Zawartość Okres przydatności Winyloestrowa (bez styrenu bez ftalanu) VY 300 SF Europejska Aprobata Techniczna ETA - 10/0134 Ocena nośności ogniowej F ml 18 miesięcy VY 345 SF Europejska Aprobata Techniczna ETA - 10/0134 Ocena nośności ogniowej F ml 18 miesięcy Poliestrowa PY ml 12 miesięcy PY ml 12 miesięcy Poliestrowa (bez styrenu) PY 165 SF 165 ml 12 miesięcy PY 300 SF 300 ml 12 miesięcy Nadaje się do Aprobata 4

5 Komponenty systemu Aplikacja rekomendowany pistolet pręt gwintowany tuleja nylonowa (w przypadku cegły dziurawki) APP-300 APVM APVM pręt gwintowany Resi AST lub VA AST lub pręt zbrojeniowy Wszechstronna aplikacja - maksymalna wydajność i wysoka wytrzymałość w betonie i murze. Wyjątkowa wydajność zgodnie z aprobatą. Typowe zastosowania: stalowe Wsporniki Elewacje Poręcze Dachy Mocowania dystansowe Drzwi i ramy okienne drewniane Maszyny zewnętrzne Bramy Regały Szyny Mury APVM Dobra nośność w murach i konstrukcjach (beton strukturalny i cegła) oraz beton. Typowe zastosowania: APP-380 pręt gwintowany Resi AST lub VA AST stalowe Wsporniki Elewacje Poręcze Dachy Mocowania dystansowe Maszyny zewnętrzne Anteny satelitarne Instalacje sanitarne Instalacje elektryczne Markizy APP-300 APVM Dobra nośność w murach i konstrukcjach (beton strukturalny i cegła) oraz beton. Typowe zastosowania: APP-300 APVM pręt gwintowany Resi AST lub VA AST stalowe Wsporniki Elewacje Poręcze Dachy Mocowania dystansowe Maszyny zewnętrzne Anteny satelitarne Instalacje sanitarne Instalacje elektryczne Markizy Ściany działowe Więcej komponentów systemowych Tuleja z gwintem wewnętrznym IGH dla pręta gwintowanego Pompka oczyszczająca AB Szczotki czyszczące do otworów RBS i RBK 5

6 System odpowiedni do wszystkich zastosowań Charakterystyka systemu Winyloestrowa (bez styrenu, bez ftalanu) Poliestrowa Poliestrowa (bez styrenu) VY 300 SF VY 345 SF PY 345 PY 410 PY 165 SF PY 300 SF Aprobata dla: Beton Beton (niezarysowany) Beton Pręt gwintowany M8 - M30 Ulepszone 3 Stal 3 Stal ocynkowana i galwanizowana 3 Stal A4 3 Stal nierdzewna HCR Pręt zbrojeniowy* Ø8- Ø32 Zmienna głębokość zakotwienia od 4xd do 20xd Konstrukcje Pręt gwintowany M8, M10 Konstrukcje Pręt gwintowany M8, M10 Konstrukcje 3 Stal ocynkowana i galwanizowana 3 Stal A4 Aprobata dla wszystkich prętów klasy 5.8 stal ocynkowana, stal galwanizowana Klasa chemii Bardzo wysoka Ulepszone standardowa standardowa Mocowania dystansowe tak tak tak Otwory wypełnione wodą tak nie rekomendowane nie rekomendowane Min temperatura materiału -10 C Ulepszone +5 C +5 C Temperatura materiału po zastygnięciu -40 C do + 80 C -40 C do + 80 C -40 C do + 80 C Zapach bezwonny zauważalny bezwonny Odporność czynniki chemiczne bardzo wysoki wysoki wysoki Ilość w opakowaniu 12 sztuk 12 sztuk 12 sztuk *nie dla istniejących połączeń prętów Czas utwardzania Winyloestrowa resin VY 300 SF, VY 345 SF Temperatura materiału ( C) > -10 1) > -5 > 0 > +5 > +10 > +20 > +30 > +40 Min. czas żelowania Min. czas utwardzania 2) (min.) (min.) 90 24h 90 14h 45 7h 25 2h ) Temperatura pojemnika min. 15 C 2) W mokrym środowisku czas żelowania i utwardzania razy dwa Czas utwardzania Poliestrowa resin PY 345, PY 410, PY 165 SF, PY 300 SF Min. czas żelowania Min. czas utwardzania (min.) (min.) 25 2h

7 Rodzaje opakowań i pistoletów* VY 300 SF Winylowa resin (bez styrenu, bez ftalanu) Poliestrowa resin VY 345 SF Europejska Aprobata Techniczna ETA - 10/0134 M8 M30, Ø8- Ø32 Typ Kod produktu Zawartość Ilość w opakowaniu nowy stary [ml] [sztuki] PY P PY P noski mieszające w zestawie Typ Kod produktu Zawartość Ilość w opakowaniu nowy stary [ml] [sztuki] VY 300 SF 300VSF VY 345 SF 345VSF noski mieszające w zestawie PY 345 PY 410 bauaufsichtlich zugelassen vom DIBT Berlin Konstrukcje (M8, M10) Ocena nośności ogniowej F 120 bauaufsichtlich zugelassen vom DIBT Berlin Konstrukcje (M8, M10) PY 165 SF PY 300 SF Poliestrowa resin (bez styrenu) Typ Kod produktu Zawartość Ilość w opakowaniu nowy stary [ml] [sztuki] PY 165 SF 165PSF /1 PY 300 SF 300PSF noski mieszające w zestawie 30 x 40 x 32 cm, pojemnik z kartridżami wewnątrz Funkcjonalny zestaw z 22x kartridżami ResiFIX VY 300 SF Typ Kod produktu Zawartość Ilość w opakowaniu nowy [ml] [sztuki] VY 300 SF SYS300VSF 22x noski mieszające w zestawie 30 x 40 x 23 cm Uniwersalny zestaw z 20x kartridżami ResiFIX VY 300/345 SF Typ Kod produktu Zawartość Ilość w opakowaniu Kod produktu [ml] [sztuki] VY 300 SF SYS300VSF20 20x VY 345 SF SYS345VSF20 20x noski mieszające w zestawie APP 300 APP 380 APVM Pistolety APP / APVM Typ Kod produktu Contents Ilość w opakowaniu nowy stary [ml] [sztuki] APP APP / APP APP APVM 345APVM / 300 / * Dostępność żywic Pure Epoxi BR oraz żywic Epoksydowych EY od 300ml do 1400ml (aprobata europejska ETA) oraz pistoletów pneumatycznych. Kontakt dział sprzedaży Apolo MEA. 7

8 System odpowiedni do wszystkich zastosowań Charakterystyka systemu WIĘKSZY ASORTYMENT bauaufsichtlich zugelassen vom Ocena nośności Europejska Aprobata Techniczna DIBT Berlin ogniowej ETA - 10/0134 F 120 Pręty gwintowane RESI AST z podkładką i nakrętką, Aprobata beton, konstrukcje Typ Średnica otworu głebokość zakotwienia h ef, min grubość Kod produktu Aplikacja w betonie Aplikacja w cegle Aplikacja w cegle dziurawce Ilość w opakowaniu max. Standardo- max. min. max. grubość mocowanego przedmiotu głębokość zakotwienia h ef, Stand grubość wa mocowanego przedmiotu Średnica otworu d 0 - h 0 mocowanego przedmiotu t fix Tuleja, Typ grubość t fix [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [sztuki] Stal ocynkowana, 5.8 RESI AST RAST SH RESI AST RAST SH RESI AST RAST SH RESI AST RAST SH RESI AST RAST SH RESI AST RAST SH RESI AST RAST ) 5 SH ) RESI AST RAST ) 35 SH ) RESI AST RAST ) 85 SH ) RESI AST RAST ) 15 SH ) RESI AST RAST ) 45 SH ) RESI AST RAST ) 90 SH ) RESI AST RAST nie rekomendowane nie rekomendowane 5 RESI AST RAST nie rekomendowane nie rekomendowane 5 Stal nierdzewna klasa A4 RESI AST A4 9X8110RAST SH RESI AST A4 9X8130RAST SH RESI AST A4 9X10110RAST SH RESI AST A4 9X10130RAST SH RESI AST A4 9X10170RAST SH RESI AST A4 9X10200RAST SH RESI AST A4 9X12130RAST ) 5 SH ) RESI AST A4 9X12160RAST ) 35 SH ) RESI AST A4 9X12210RAST ) 85 SH ) RESI AST A4 9X16160RAST ) 15 SH ) RESI AST A4 9X16190RAST ) 45 SH ) RESI AST A4 9X16235RAST ) 90 SH ) RESI AST A4 9X20240RAST nie rekomendowane nie rekomendowane 5 RESI AST A4 9X24300RAST nie rekomendowane nie rekomendowane 5 Tabela dotyczy również ResiFIX: prętów gwintowanych VA AST do wklejania z podkładkami i nakrętkami. Dodatkowe długości, stal 8,8 i stal nierdzewna HCR 1) Standardowa długość zakotwienia znaczy przeważnie standardową długością zakotwienia sprecyzowaną w aprobacie technicznej ETA-10/0134 dla ResiFIX VY...SF 8

9 Akcesoria SH SH SH SH bauaufsichtlich zugelassen vom DIBT Berlin Tuleja nylonowa SH Typ Kod produktu Średnica otworu Ø Długość otworu Rekomendowane do pręta Ø Ilość w opakowaniu nowy stary [mm] [mm] [mm] [sztuki] SH * SH M 8 12 SH * SH M SH SH M 8 - M SH SH M 12 - M * należy do aprobaty Tuleja metalowa SH-1000 do indywidualnego dopasowania (1m) Typ Kod produktu Średnica otworu Ø Długość otworu Rekomendowane do pręta Ø Ilość w opakowaniu nowy stary [mm] [mm] [mm] [sztuki] SH TMRMEA frei wählbar M SH TMRMEA frei wählbar M SH TMRMEA frei wählbar M Tuleja metalowa z gwintem wewnętrznym IGH Typ Kod produktu Średnica otworu Ø Długość otworu Rekomendowane do pręta Ø Zewnętrzny Ø Rekomendowane do tulei Ilość w opakowaniu nowy stary [mm] [mm] [mm] [sztuki] IGH M IGH M 8 12 SH SH IGH M IGH M SH IGH M IGH M SH Nosek miksujący MD Typ Kod produktu Rekomendowane do wszystkich kartridżów Ilość w opakowaniu nowy stary [sztuki] MD 9MRMEA wszystkie 20 Szczotka czyszcząca do otworów RBS stal Typ Kod produktu Średnica otworu Ø Ilość w opakowaniu nowy stary [mm] [sztuki] RBS Ø 14 9M14RBK RBS Ø 16 9M16RBK RBS Ø 20 9M20RBK do betonu, długość 115mm z gwintem M6 Pompka oczyszczająca AB Typ Kod produktu Ilość w opakowaniu nowy stary [sztuki] AB BOP Szczotka czyszcząca do otworów RBK nylon Typ Kod produktu Rekomendowane do otworu Ilość w opakowaniu nowy stary [mm] [sztuki] RBK Ø 20 9PLRBK Do konstrukcji długość 300 mm 9

10 Charakterystyka montażu w betonie i konstrukcjach budowlanych Montaż w betonie za pomocą profesjonalnego systemu ResiFIX VY..SF Dopuszczalne obciążenia F per [kn] w betonie niezarysowanym C20/25 dla jednej kotwy, parametry instalacyjne i rozmiary, przy minimalnej odległości od krawędzi i rozstawie. Więcej informacji w aprobacie ETA-10/0134 Pręty gwintowane RESI AST, VA AST M8 M10 M12 M16 M20 M24 M30 Średnica otworu d 0 [mm] Głębokość zakotwienia h ef,min / h ef,stand / h ef,max [mm] 60 / 80 / / 90 / / 110 / / 125 / / 170 / / 210 / / 280 / 600 Siła na wyciąganie 1) 2) (24 C/40 C) 3) stal ocynkowana 5.8 N zul [kn] 7,2 / 8,6 / 8,6 9,0 / 13,5 / 13,8 11,7 / 19,7 / 20,0 14,3 / 28,0 / 37,6 17,1 / 44,4 / 58,6 18,8 / 61,0 / 83,8 26,3 / 94,0 / 133,3 Stal nierdzewna A4 N zul [kn] 7,2 / 9,6 / 9,9 9,0 / 13,5 / 15,7 11,7 / 19,7 / 22,5 14,3 / 28,0 / 42,0 17,1 / 44,4 / 65,3 18,8 / 61,0 / 94,3 26,3 / 70,2 / 70,2 Siła na wyciąganie 1) 2) (50 C/80 C) 3) stal ocynkowana 5.8 N zul [kn] 5,4 / 7,2 / 8,6 6,7 / 10,1 / 13,8 9,4 / 14,8 / 20,0 14,3 / 22,4 / 37,6 17,1 / 38,1 / 58,6 18,8 / 53,4 / 83,8 26,3 / 68,1 / 133,3 Stal nierdzewna A4 N zul [kn] 5,4 / 7,2 / 9,9 6,7 / 10,1 / 15,7 9,4 / 14,8 / 22,5 14,3 / 22,4 / 42,0 17,1 / 38,1 / 65,3 18,8 / 53,4 / 94,3 26,3 / 68,1 / 70,2 Siła na ścinanie 1) (24 C/40 C, 50 C/80 C) 3) stal ocynkowana 5.8 N zul [kn] 5,1 / 5,1 / 5,1 7,2 / 8,3 / 8,3 9,4 / 12,0 / 12,0 11,9 / 22,6 / 22,6 14,7 / 35,1 / 35,1 16,6 / 50,3 / 50,3 24,0 / 66,1 / 80,0 Stal nierdzewna A4 N zul [kn] 6,0 / 6,0 / 6,0 7,2 / 9,4 / 9,4 9,4 / 13,5 / 13,5 11,9 / 23,3 / 25,2 14,7 / 37,9 / 39,1 16,6 / 50,4 / 56,5 24,0 / 42,2 / 42,2 Moment skręcenia. (stal ocynkowana 5.8) M zul [Nm] 10,9 21,1 37,1 94,9 185,1 320,0 641,7 Moment skręcenia. (stal nierdzewna A4) M zul [Nm] 11,9 23,8 42,1 106,2 207,9 359,0 337,6 Rozstaw i odległość od krawędzi Rozstaw odległość s cr, N [mm] Odległość od krawędzi c cr, N [mm] Minimalny rozstaw s min [mm] Minimalna odległość od krawędzi c min [mm] Minimalana grubość betonu h min [mm] h ef + 30 mm 100 mm h ef + 2d 0 Moment dokręcający T inst [Nm] ) Wartości ważne dla h ef, min / h ef, stand / h ef, max 2) Wartości wzrastają dla betonu o wyższej klasie odpowiednio: C30/37 = 1,04, C40/50 = 1,08, C50/60 = 1,10 3) Max. temperatura długotrwała/ max. temperatura krótkotrwała po instalacji Montaż w betonie za pomocą systemu ResiFIX PY i PY...SF Dopuszczalne obciążenia F rec [kn] w betonie niezarysowanym C20/25 dla jednej kotwy, parametry instalacyjne i rozmiary, przy minimalnej odległości od krawędzi i rozstawie. Kotwa M8 M10 M12 M16 M20 Głębokość zakotwienia h ef [mm] Odległość od krawędzi c cr,n [mm] 1,5 x h ef Rozstaw s cr,n [mm] 3,0 x h ef Rekomendowane obciążenia na wyciąganie przy temp. 50 C / 80 C 1) N empf [kn] 4,5 6,9 9,6 10,8 18,1 Rekomendowane obciążenia na ścinanie 2) V empf [kn] 5,1 8,6 12,0 22,3 34,9 1) Temp. długotrwała/temp. krótkotrwała. Temp. długotrwała betonu. temperaturę długotrwałą możemy uznać pory roku. Temp. krótkotrwała możemy uznać temp. dnia/nocy. 2) Siła na ścinanie z dźwignią ramienia w ETAG 001 aneks C. 10

11 Mocowanie w ścianach murowanych z systemem ResiFIX VY..SF, PY i PY...SF Dopuszczalne i rekomendowane obciążenia F per [kn] dla wszystkich zastosowań dla jednej kotwy, parametry instalacyjne i rozmiary, przy minimalnej odległości od krawędzi i rozstawie (γ M und γ F ). Więcej informacji w aprobacie DIBT Z /1816. Pręty gwintowane RESI AST, VA AST Zamocowanie w ścianach murowanych (bez tulei) M8 *) M10 *) M12 M16 Cegła gliniana Mz 12 [kn] 1,7 1,7 1,7 1,7 Cegła wapienno-piaskowa KS 12 [kn] 1,7 1,7 1,7 1,7 Średnica otworu d 0 [mm] Głębokość otworu h 0 [mm] Głębokość zamocowania, pręt kotwiący h ef [mm] Zamocowanie w ścianach murowanych (z tuleją) M8 *) M10 *) M12 M16 Tuleja SH SH SH SH SH Cegła dziurawka gliniana Hlz 4 [kn] 0,3 (0,6) 0,3 (0,6) 0,3 (0,6) 0,3 (0,6) Hlz 6 [kn] 0,4 (0,8) 0,4 (0,8) 0,4 (0,8) 0,4 (0,8) Hlz 12 [kn] 0,8 (1,0) 0,8 (1,0) 0,8 (1,0) 0,8 (1,0) Cegła dziurawka wapienno-piaskowa KSL 4 [kn] 0,4 (0,6) 0,4 (0,6) 0,4 (0,6) 0,4 (0,6) KSL 6 [kn] 0,6 (0,8) 0,6 (0,8) 0,6 (0,8) 0,6 (0,8) KSL 12 [kn] 0,8 (1,4) 0,8 (1,4) 0,8 (1,4) 0,8 (1,4) Beton komórkowy Hbl 2 [kn] 0,3 (0,6) **) 0,3 (0,6) **) 0,3 (0,6) 0,3 (0,6) Hbl 4 [kn] 0,6 (0,8) **) 0,6 (0,8) **) 0,6 (0,8) 0,6 (0,8) Bloczek betonowy z pustymi przestrzeniami Hbn 4 [kn] 0,6 (0,8) **) 0,6 (0,8) **) 0,6 (0,8) 0,6 (0,8) Średnica otworu d 0 [mm] Głębokość otworu h 0 [mm] Głębokość zakotwienia h ef [mm] Moment skręcania (stal ocynkowana 5.8) M zul [Nm] 10,7 21,4 37,4 94,9 Moment skręcania (stal nierdzewna A4) M zul [Nm] 12,1 24,1 42,1 104,2 Rozstaw i odległość od krawędzi Rozstaw (grupa kotew) a [mm] 100 (Hbl und Hbn = 200) Min. rozstaw min a [mm] 50 (Hbl und Hbn = 200) Rozstaw (jedna kotwa) a z [mm] 250 Odległość od krawędzi a r [mm] 200 dla cegła dziurawka, 250 dla cegła pełna Odległość od krawędzi dla specjalistycznych aplikacji a r [mm] 50 dla cegła dziurawka, 60 dla cegła pełna Min. grubość materiału (ściana murowana) h min [mm] 110 Średnica otworu przelotowego d f [mm] Moment dokręcania T inst [Nm] Wartość obciążeń może być stosowana gdy otwory w cegle dziurawce i murach są wykonane za pomocą wiercenia udarowego. *) Aprobata DIBT Z dla ResiFIX PY i Z dla ResiFIX VY SF zawiera pręt gwintowany M8 and M10; dla M12 i M16 rekomendowane obciążenia Frec. **) Aprobata DIBT Z dla ResiFIX P i Z dla ResiFIX VY... SF nie zawiera Hbl 2, Hbl 4 i Hbn 4 Głebokość zakotwienia hef Grubość elementu mocującego t fix Głebokość zakotwienia hef Grubość elementu mocującego t fix d 0 T inst d 0 T inst Głębokość otworu h 0 = h ef Głębokość otworu h 0 11

12 CELO Polska Sp. z o.o. Pałacowa 7/11, Rąbień Aleksandrów Łódzki tel.: tel.: fax: Prezentowane przez: 03/13 Informacje techniczne i produkty mogą ulec zmianie. Drukowanie w części lub całości jest zakazane
