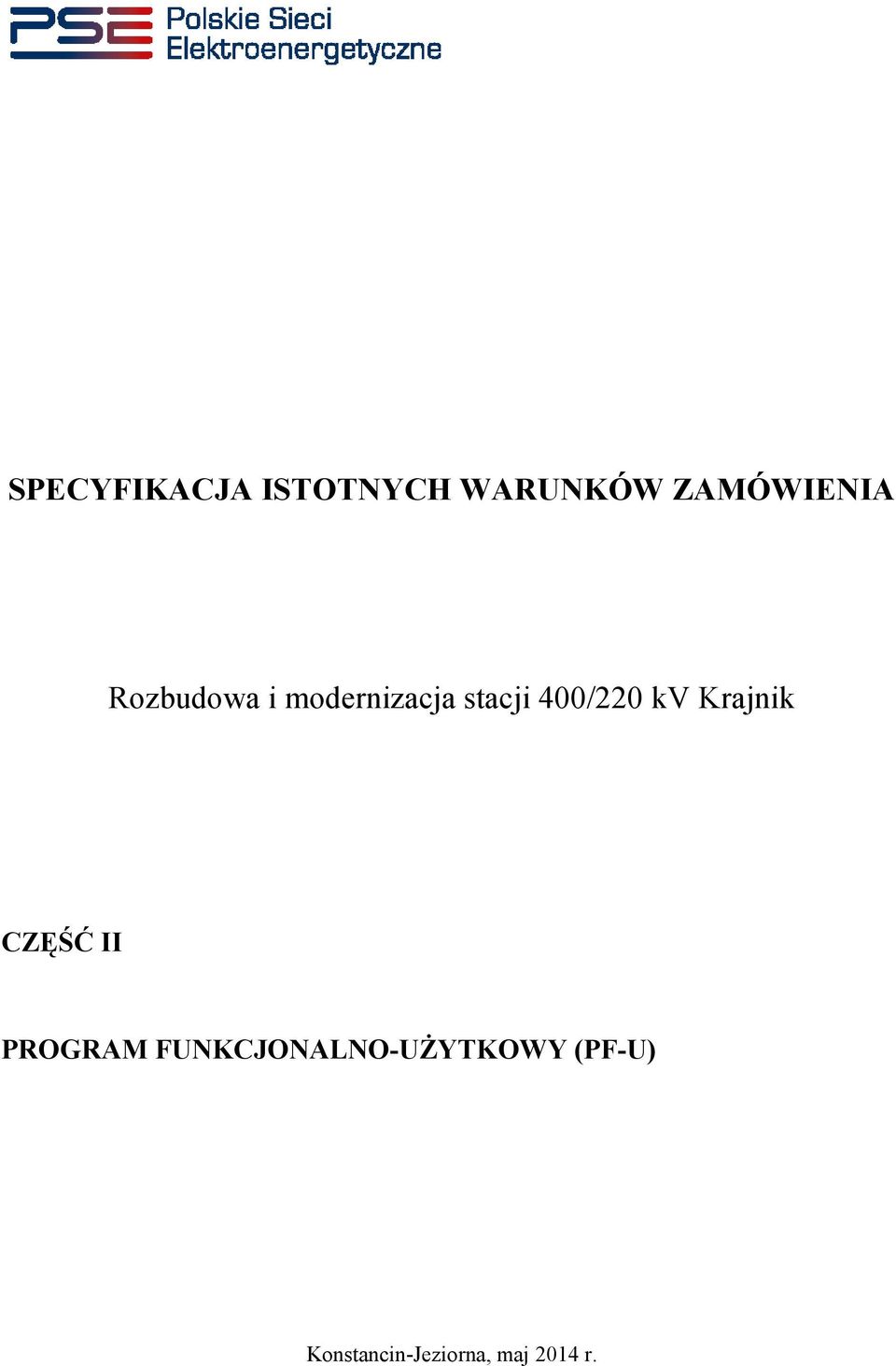

1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA CZĘŚĆ II PROGRAM FUNKCJONALNO-UŻYTKOWY (PF-U) Konstancin-Jeziorna, maj 2014 r.

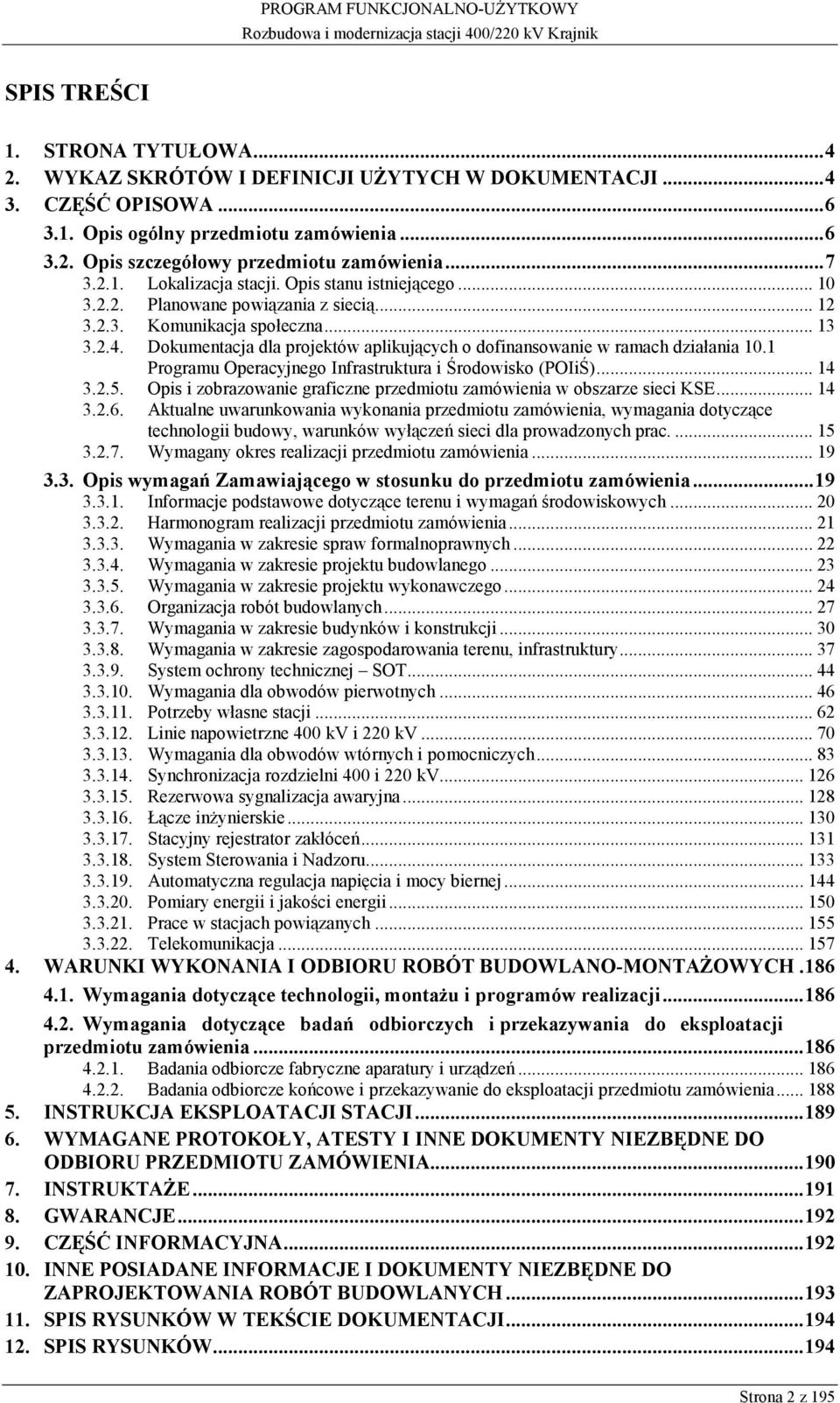

2 SPIS TREŚCI 1. STRONA TYTUŁOWA WYKAZ SKRÓTÓW I DEFINICJI UŻYTYCH W DOKUMENTACJI CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Opis szczegółowy przedmiotu zamówienia Lokalizacja stacji. Opis stanu istniejącego Planowane powiązania z siecią Komunikacja społeczna Dokumentacja dla projektów aplikujących o dofinansowanie w ramach działania 10.1 Programu Operacyjnego Infrastruktura i Środowisko (POIiŚ) Opis i zobrazowanie graficzne przedmiotu zamówienia w obszarze sieci KSE Aktualne uwarunkowania wykonania przedmiotu zamówienia, wymagania dotyczące technologii budowy, warunków wyłączeń sieci dla prowadzonych prac Wymagany okres realizacji przedmiotu zamówienia Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia Informacje podstawowe dotyczące terenu i wymagań środowiskowych Harmonogram realizacji przedmiotu zamówienia Wymagania w zakresie spraw formalnoprawnych Wymagania w zakresie projektu budowlanego Wymagania w zakresie projektu wykonawczego Organizacja robót budowlanych Wymagania w zakresie budynków i konstrukcji Wymagania w zakresie zagospodarowania terenu, infrastruktury System ochrony technicznej SOT Wymagania dla obwodów pierwotnych Potrzeby własne stacji Linie napowietrzne 400 kv i 220 kv Wymagania dla obwodów wtórnych i pomocniczych Synchronizacja rozdzielni 400 i 220 kv Rezerwowa sygnalizacja awaryjna Łącze inżynierskie Stacyjny rejestrator zakłóceń System Sterowania i Nadzoru Automatyczna regulacja napięcia i mocy biernej Pomiary energii i jakości energii Prace w stacjach powiązanych Telekomunikacja WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANO-MONTAŻOWYCH Wymagania dotyczące technologii, montażu i programów realizacji Wymagania dotyczące badań odbiorczych i przekazywania do eksploatacji przedmiotu zamówienia Badania odbiorcze fabryczne aparatury i urządzeń Badania odbiorcze końcowe i przekazywanie do eksploatacji przedmiotu zamówienia INSTRUKCJA EKSPLOATACJI STACJI WYMAGANE PROTOKOŁY, ATESTY I INNE DOKUMENTY NIEZBĘDNE DO ODBIORU PRZEDMIOTU ZAMÓWIENIA INSTRUKTAŻE GWARANCJE CZĘŚĆ INFORMACYJNA INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH SPIS RYSUNKÓW W TEKŚCIE DOKUMENTACJI SPIS RYSUNKÓW Strona 2 z 195

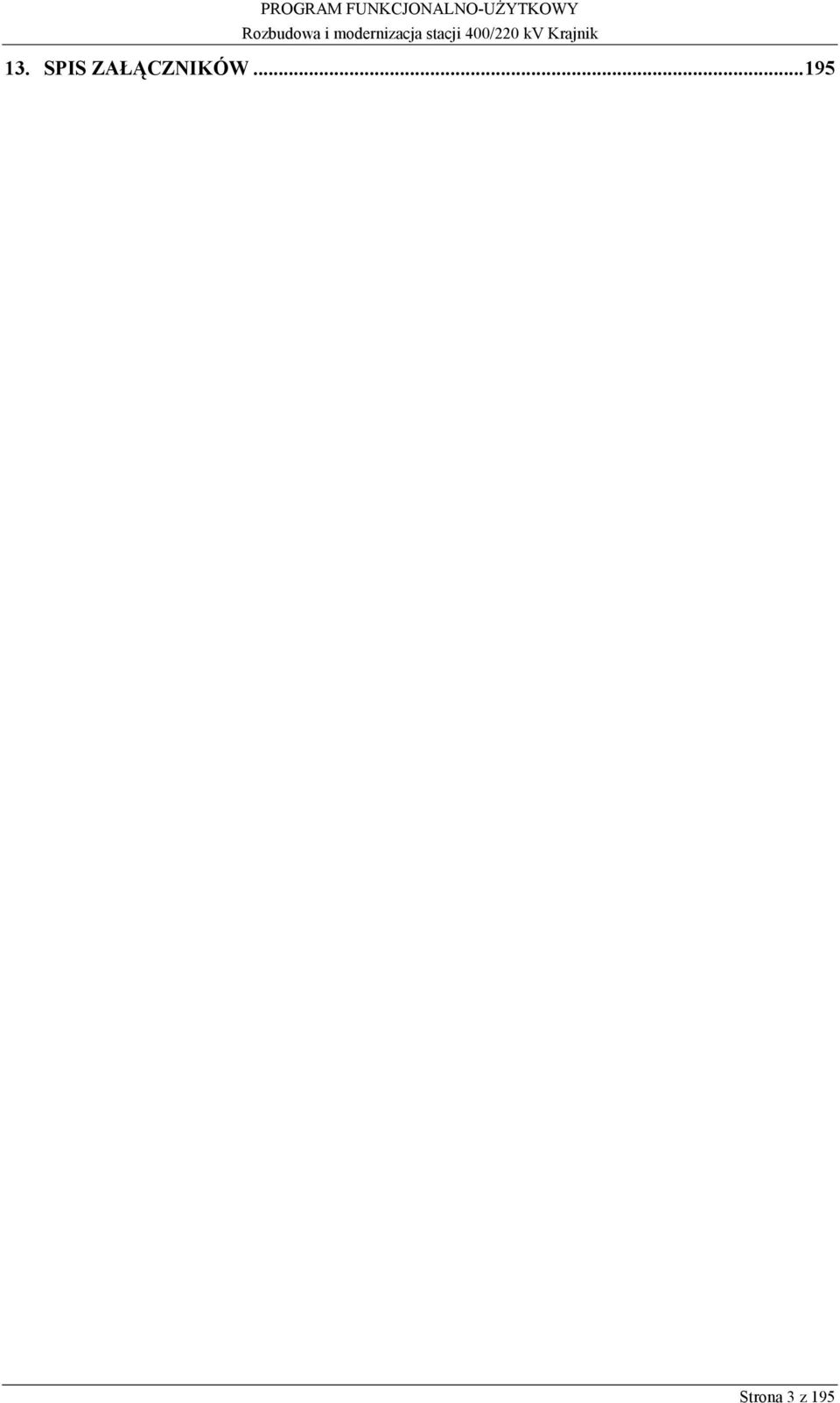

3 13. SPIS ZAŁĄCZNIKÓW Strona 3 z 195

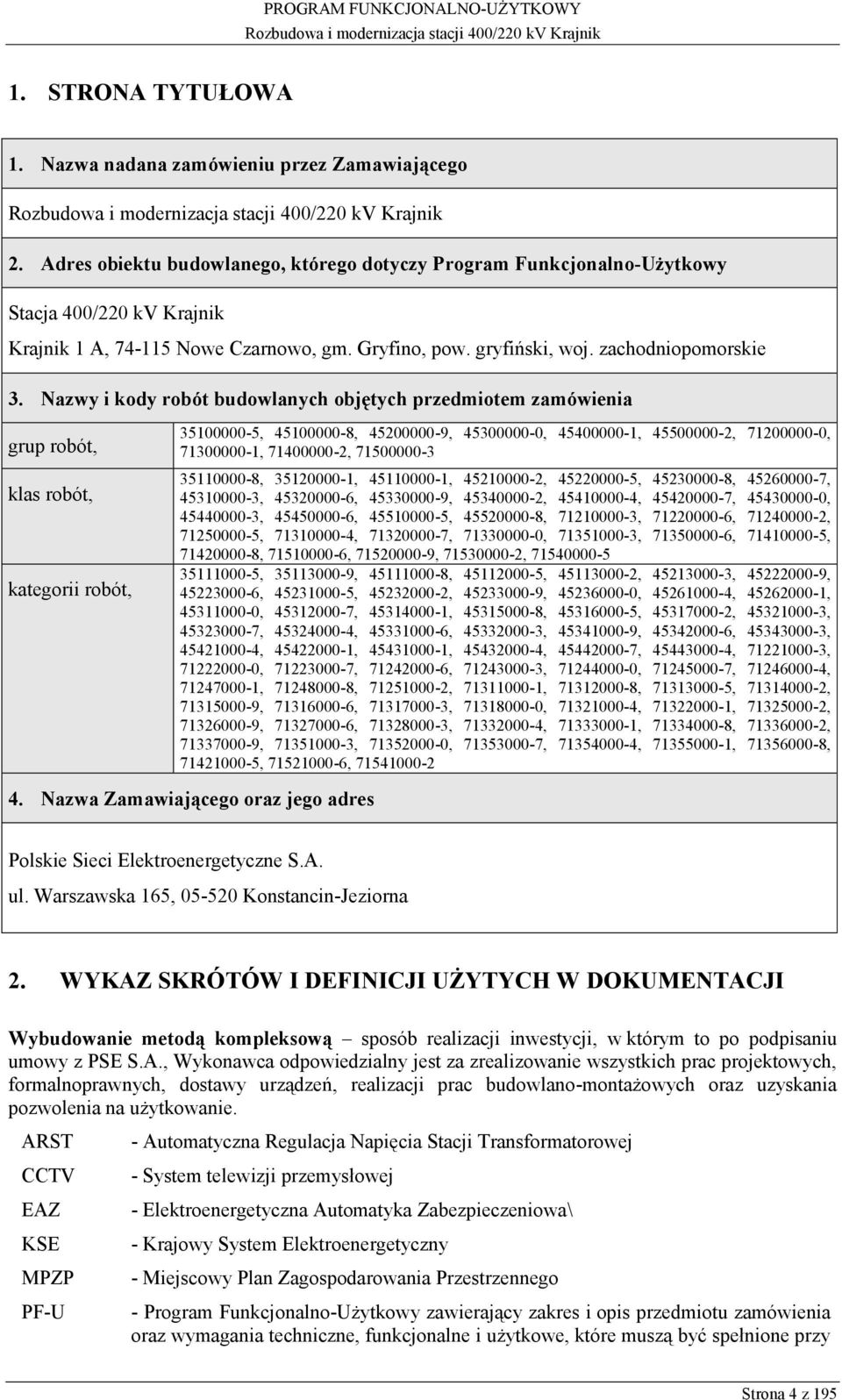

4 1. STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego 2. Adres obiektu budowlanego, którego dotyczy Program Funkcjonalno-Użytkowy Stacja 400/220 kv Krajnik Krajnik 1 A, Nowe Czarnowo, gm. Gryfino, pow. gryfiński, woj. zachodniopomorskie 3. Nazwy i kody robót budowlanych objętych przedmiotem zamówienia grup robót, klas robót, kategorii robót, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska 165, Konstancin-Jeziorna 2. WYKAZ SKRÓTÓW I DEFINICJI UŻYTYCH W DOKUMENTACJI Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym to po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalnoprawnych, dostawy urządzeń, realizacji prac budowlano-montażowych oraz uzyskania pozwolenia na użytkowanie. ARST CCTV EAZ KSE MPZP PF-U - Automatyczna Regulacja Napięcia Stacji Transformatorowej - System telewizji przemysłowej - Elektroenergetyczna Automatyka Zabezpieczeniowa\ - Krajowy System Elektroenergetyczny - Miejscowy Plan Zagospodarowania Przestrzennego - Program Funkcjonalno-Użytkowy zawierający zakres i opis przedmiotu zamówienia oraz wymagania techniczne, funkcjonalne i użytkowe, które muszą być spełnione przy Strona 4 z 195

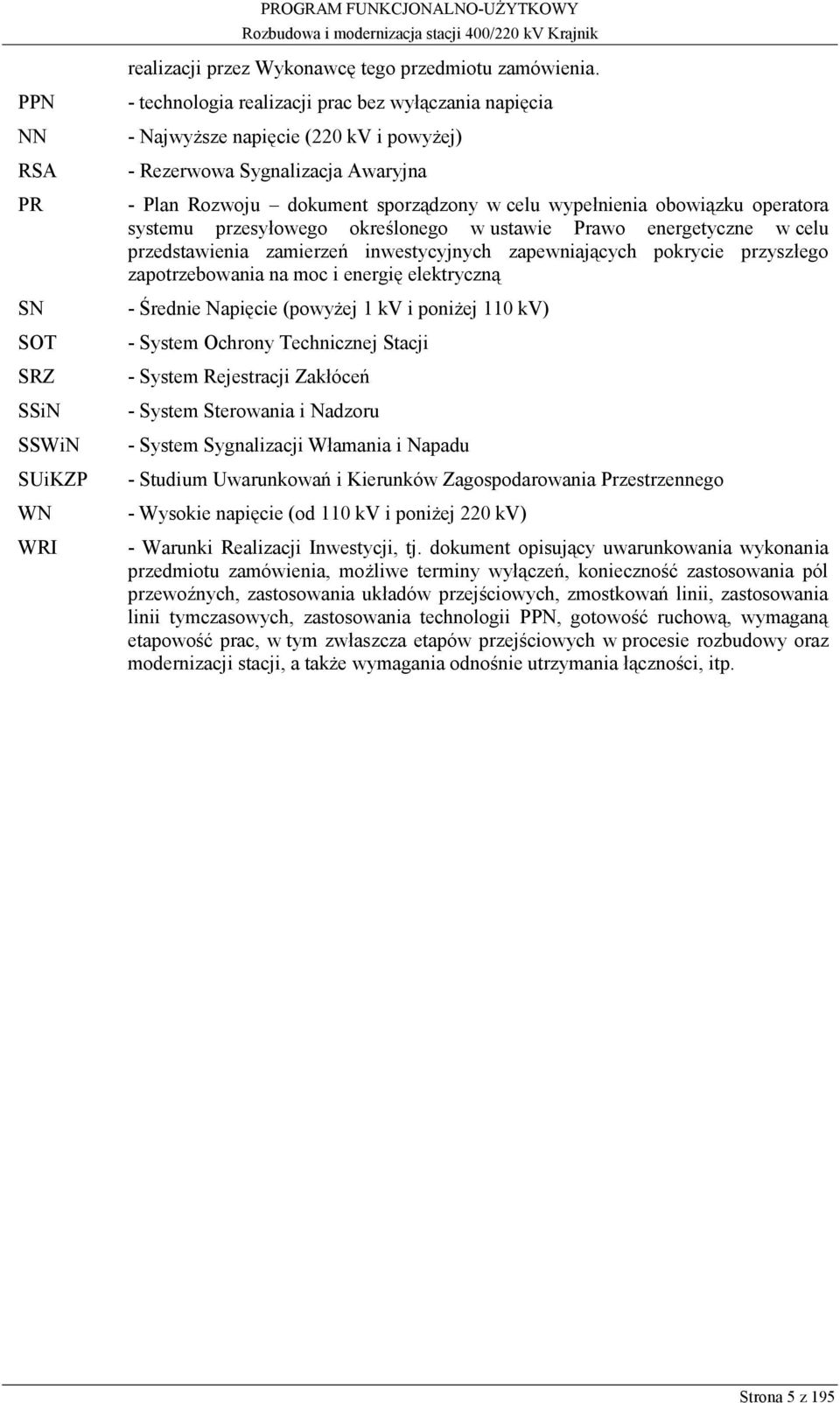

5 realizacji przez Wykonawcę tego przedmiotu zamówienia. PPN NN RSA PR SN SOT SRZ SSiN SSWiN SUiKZP WN WRI - technologia realizacji prac bez wyłączania napięcia - Najwyższe napięcie (220 kv i powyżej) - Rezerwowa Sygnalizacja Awaryjna - Plan Rozwoju dokument sporządzony w celu wypełnienia obowiązku operatora systemu przesyłowego określonego w ustawie Prawo energetyczne w celu przedstawienia zamierzeń inwestycyjnych zapewniających pokrycie przyszłego zapotrzebowania na moc i energię elektryczną - Średnie Napięcie (powyżej 1 kv i poniżej 110 kv) - System Ochrony Technicznej Stacji - System Rejestracji Zakłóceń - System Sterowania i Nadzoru - System Sygnalizacji Włamania i Napadu - Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego - Wysokie napięcie (od 110 kv i poniżej 220 kv) - Warunki Realizacji Inwestycji, tj. dokument opisujący uwarunkowania wykonania przedmiotu zamówienia, możliwe terminy wyłączeń, konieczność zastosowania pól przewoźnych, zastosowania układów przejściowych, zmostkowań linii, zastosowania linii tymczasowych, zastosowania technologii PPN, gotowość ruchową, wymaganą etapowość prac, w tym zwłaszcza etapów przejściowych w procesie rozbudowy oraz modernizacji stacji, a także wymagania odnośnie utrzymania łączności, itp. Strona 5 z 195

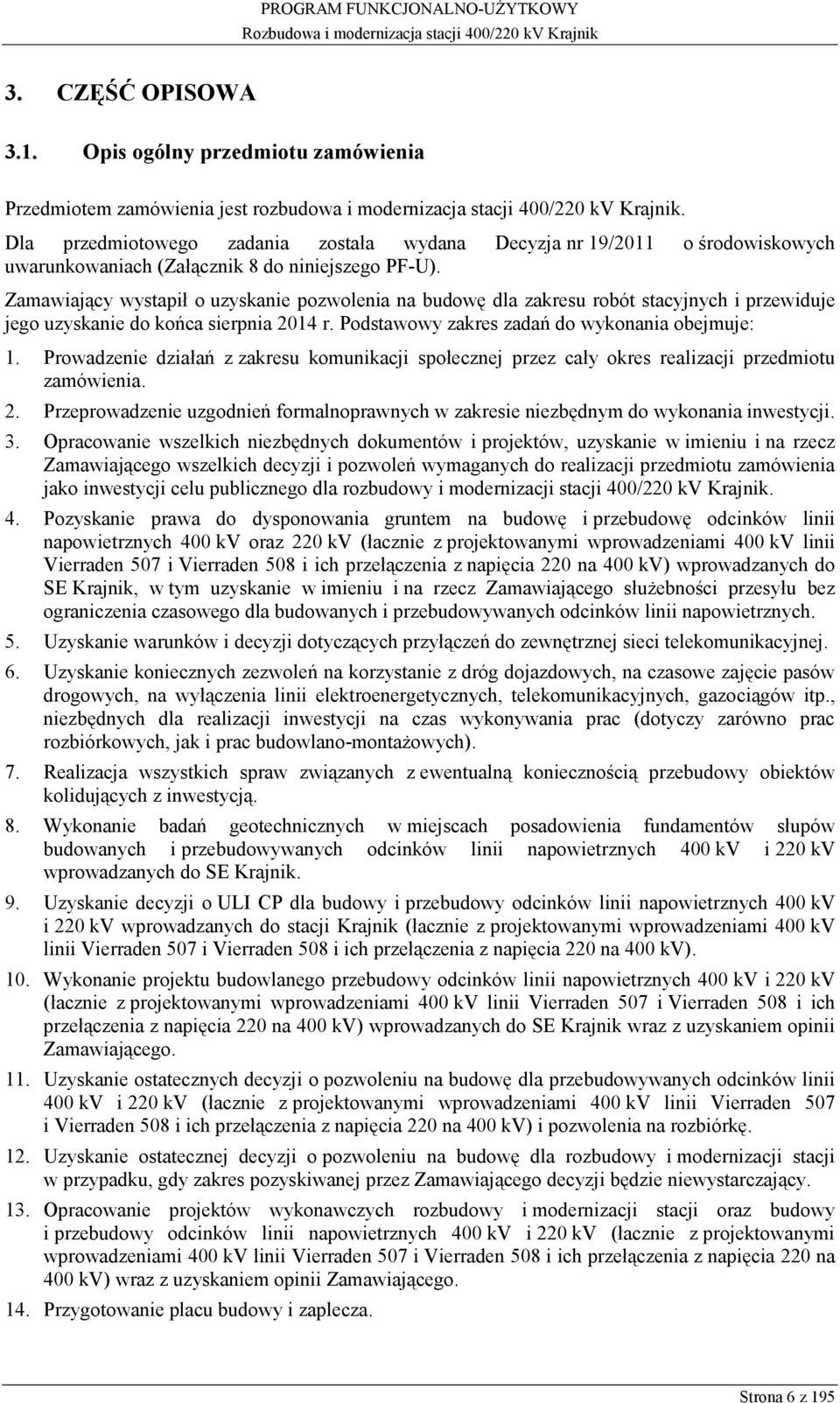

6 3. CZĘŚĆ OPISOWA 3.1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest rozbudowa i modernizacja stacji 400/220 kv Krajnik. Dla przedmiotowego zadania została wydana Decyzja nr 19/2011 o środowiskowych uwarunkowaniach (Załącznik 8 do niniejszego PF-U). Zamawiający wystapił o uzyskanie pozwolenia na budowę dla zakresu robót stacyjnych i przewiduje jego uzyskanie do końca sierpnia 2014 r. Podstawowy zakres zadań do wykonania obejmuje: 1. Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia. 2. Przeprowadzenie uzgodnień formalnoprawnych w zakresie niezbędnym do wykonania inwestycji. 3. Opracowanie wszelkich niezbędnych dokumentów i projektów, uzyskanie w imieniu i na rzecz Zamawiającego wszelkich decyzji i pozwoleń wymaganych do realizacji przedmiotu zamówienia jako inwestycji celu publicznego dla rozbudowy i modernizacji stacji 400/220 kv Krajnik. 4. Pozyskanie prawa do dysponowania gruntem na budowę i przebudowę odcinków linii napowietrznych 400 kv oraz 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wprowadzanych do SE Krajnik, w tym uzyskanie w imieniu i na rzecz Zamawiającego służebności przesyłu bez ograniczenia czasowego dla budowanych i przebudowywanych odcinków linii napowietrznych. 5. Uzyskanie warunków i decyzji dotyczących przyłączeń do zewnętrznej sieci telekomunikacyjnej. 6. Uzyskanie koniecznych zezwoleń na korzystanie z dróg dojazdowych, na czasowe zajęcie pasów drogowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazociągów itp., niezbędnych dla realizacji inwestycji na czas wykonywania prac (dotyczy zarówno prac rozbiórkowych, jak i prac budowlano-montażowych). 7. Realizacja wszystkich spraw związanych z ewentualną koniecznością przebudowy obiektów kolidujących z inwestycją. 8. Wykonanie badań geotechnicznych w miejscach posadowienia fundamentów słupów budowanych i przebudowywanych odcinków linii napowietrznych 400 kv i 220 kv wprowadzanych do SE Krajnik. 9. Uzyskanie decyzji o ULI CP dla budowy i przebudowy odcinków linii napowietrznych 400 kv i 220 kv wprowadzanych do stacji Krajnik (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv). 10. Wykonanie projektu budowlanego przebudowy odcinków linii napowietrznych 400 kv i 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wprowadzanych do SE Krajnik wraz z uzyskaniem opinii Zamawiającego. 11. Uzyskanie ostatecznych decyzji o pozwoleniu na budowę dla przebudowywanych odcinków linii 400 kv i 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) i pozwolenia na rozbiórkę. 12. Uzyskanie ostatecznej decyzji o pozwoleniu na budowę dla rozbudowy i modernizacji stacji w przypadku, gdy zakres pozyskiwanej przez Zamawiającego decyzji będzie niewystarczający. 13. Opracowanie projektów wykonawczych rozbudowy i modernizacji stacji oraz budowy i przebudowy odcinków linii napowietrznych 400 kv i 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wraz z uzyskaniem opinii Zamawiającego. 14. Przygotowanie placu budowy i zaplecza. Strona 6 z 195

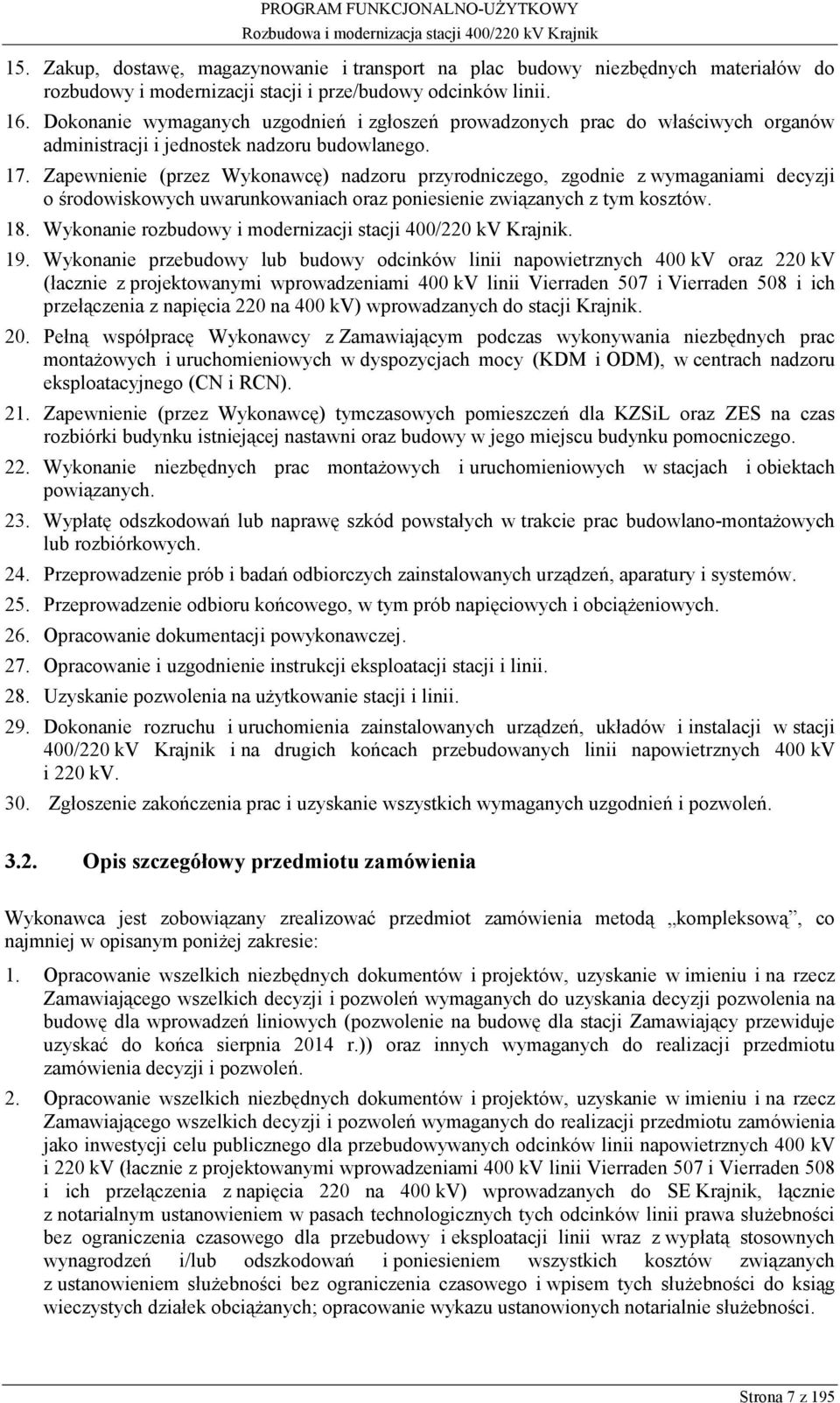

7 15. Zakup, dostawę, magazynowanie i transport na plac budowy niezbędnych materiałów do rozbudowy i modernizacji stacji i prze/budowy odcinków linii. 16. Dokonanie wymaganych uzgodnień i zgłoszeń prowadzonych prac do właściwych organów administracji i jednostek nadzoru budowlanego. 17. Zapewnienie (przez Wykonawcę) nadzoru przyrodniczego, zgodnie z wymaganiami decyzji o środowiskowych uwarunkowaniach oraz poniesienie związanych z tym kosztów. 18. Wykonanie rozbudowy i modernizacji stacji 400/220 kv Krajnik. 19. Wykonanie przebudowy lub budowy odcinków linii napowietrznych 400 kv oraz 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wprowadzanych do stacji Krajnik. 20. Pełną współpracę Wykonawcy z Zamawiającym podczas wykonywania niezbędnych prac montażowych i uruchomieniowych w dyspozycjach mocy (KDM i ODM), w centrach nadzoru eksploatacyjnego (CN i RCN). 21. Zapewnienie (przez Wykonawcę) tymczasowych pomieszczeń dla KZSiL oraz ZES na czas rozbiórki budynku istniejącej nastawni oraz budowy w jego miejscu budynku pomocniczego. 22. Wykonanie niezbędnych prac montażowych i uruchomieniowych w stacjach i obiektach powiązanych. 23. Wypłatę odszkodowań lub naprawę szkód powstałych w trakcie prac budowlano-montażowych lub rozbiórkowych. 24. Przeprowadzenie prób i badań odbiorczych zainstalowanych urządzeń, aparatury i systemów. 25. Przeprowadzenie odbioru końcowego, w tym prób napięciowych i obciążeniowych. 26. Opracowanie dokumentacji powykonawczej. 27. Opracowanie i uzgodnienie instrukcji eksploatacji stacji i linii. 28. Uzyskanie pozwolenia na użytkowanie stacji i linii. 29. Dokonanie rozruchu i uruchomienia zainstalowanych urządzeń, układów i instalacji w stacji 400/220 kv Krajnik i na drugich końcach przebudowanych linii napowietrznych 400 kv i 220 kv. 30. Zgłoszenie zakończenia prac i uzyskanie wszystkich wymaganych uzgodnień i pozwoleń Opis szczegółowy przedmiotu zamówienia Wykonawca jest zobowiązany zrealizować przedmiot zamówienia metodą kompleksową, co najmniej w opisanym poniżej zakresie: 1. Opracowanie wszelkich niezbędnych dokumentów i projektów, uzyskanie w imieniu i na rzecz Zamawiającego wszelkich decyzji i pozwoleń wymaganych do uzyskania decyzji pozwolenia na budowę dla wprowadzeń liniowych (pozwolenie na budowę dla stacji Zamawiający przewiduje uzyskać do końca sierpnia 2014 r.)) oraz innych wymaganych do realizacji przedmiotu zamówienia decyzji i pozwoleń. 2. Opracowanie wszelkich niezbędnych dokumentów i projektów, uzyskanie w imieniu i na rzecz Zamawiającego wszelkich decyzji i pozwoleń wymaganych do realizacji przedmiotu zamówienia jako inwestycji celu publicznego dla przebudowywanych odcinków linii napowietrznych 400 kv i 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wprowadzanych do SE Krajnik, łącznie z notarialnym ustanowieniem w pasach technologicznych tych odcinków linii prawa służebności bez ograniczenia czasowego dla przebudowy i eksploatacji linii wraz z wypłatą stosownych wynagrodzeń i/lub odszkodowań i poniesieniem wszystkich kosztów związanych z ustanowieniem służebności bez ograniczenia czasowego i wpisem tych służebności do ksiąg wieczystych działek obciążanych; opracowanie wykazu ustanowionych notarialnie służebności. Strona 7 z 195

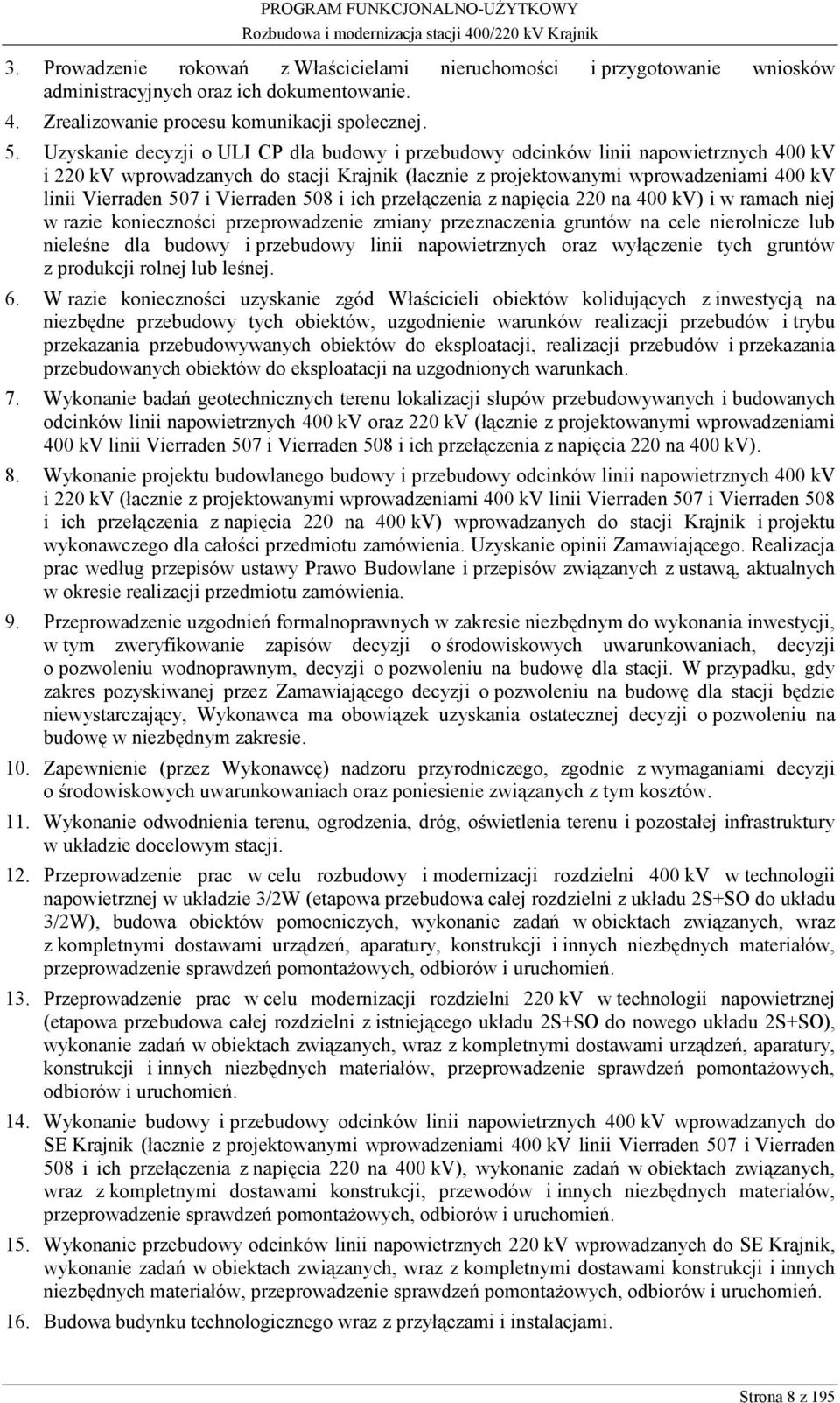

8 3. Prowadzenie rokowań z Właścicielami nieruchomości i przygotowanie wniosków administracyjnych oraz ich dokumentowanie. 4. Zrealizowanie procesu komunikacji społecznej. 5. Uzyskanie decyzji o ULI CP dla budowy i przebudowy odcinków linii napowietrznych 400 kv i 220 kv wprowadzanych do stacji Krajnik (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) i w ramach niej w razie konieczności przeprowadzenie zmiany przeznaczenia gruntów na cele nierolnicze lub nieleśne dla budowy i przebudowy linii napowietrznych oraz wyłączenie tych gruntów z produkcji rolnej lub leśnej. 6. W razie konieczności uzyskanie zgód Właścicieli obiektów kolidujących z inwestycją na niezbędne przebudowy tych obiektów, uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowywanych obiektów do eksploatacji, realizacji przebudów i przekazania przebudowanych obiektów do eksploatacji na uzgodnionych warunkach. 7. Wykonanie badań geotechnicznych terenu lokalizacji słupów przebudowywanych i budowanych odcinków linii napowietrznych 400 kv oraz 220 kv (łącznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv). 8. Wykonanie projektu budowlanego budowy i przebudowy odcinków linii napowietrznych 400 kv i 220 kv (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv) wprowadzanych do stacji Krajnik i projektu wykonawczego dla całości przedmiotu zamówienia. Uzyskanie opinii Zamawiającego. Realizacja prac według przepisów ustawy Prawo Budowlane i przepisów związanych z ustawą, aktualnych w okresie realizacji przedmiotu zamówienia. 9. Przeprowadzenie uzgodnień formalnoprawnych w zakresie niezbędnym do wykonania inwestycji, w tym zweryfikowanie zapisów decyzji o środowiskowych uwarunkowaniach, decyzji o pozwoleniu wodnoprawnym, decyzji o pozwoleniu na budowę dla stacji. W przypadku, gdy zakres pozyskiwanej przez Zamawiającego decyzji o pozwoleniu na budowę dla stacji będzie niewystarczający, Wykonawca ma obowiązek uzyskania ostatecznej decyzji o pozwoleniu na budowę w niezbędnym zakresie. 10. Zapewnienie (przez Wykonawcę) nadzoru przyrodniczego, zgodnie z wymaganiami decyzji o środowiskowych uwarunkowaniach oraz poniesienie związanych z tym kosztów. 11. Wykonanie odwodnienia terenu, ogrodzenia, dróg, oświetlenia terenu i pozostałej infrastruktury w układzie docelowym stacji. 12. Przeprowadzenie prac w celu rozbudowy i modernizacji rozdzielni 400 kv w technologii napowietrznej w układzie 3/2W (etapowa przebudowa całej rozdzielni z układu 2S+SO do układu 3/2W), budowa obiektów pomocniczych, wykonanie zadań w obiektach związanych, wraz z kompletnymi dostawami urządzeń, aparatury, konstrukcji i innych niezbędnych materiałów, przeprowadzenie sprawdzeń pomontażowych, odbiorów i uruchomień. 13. Przeprowadzenie prac w celu modernizacji rozdzielni 220 kv w technologii napowietrznej (etapowa przebudowa całej rozdzielni z istniejącego układu 2S+SO do nowego układu 2S+SO), wykonanie zadań w obiektach związanych, wraz z kompletnymi dostawami urządzeń, aparatury, konstrukcji i innych niezbędnych materiałów, przeprowadzenie sprawdzeń pomontażowych, odbiorów i uruchomień. 14. Wykonanie budowy i przebudowy odcinków linii napowietrznych 400 kv wprowadzanych do SE Krajnik (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv), wykonanie zadań w obiektach związanych, wraz z kompletnymi dostawami konstrukcji, przewodów i innych niezbędnych materiałów, przeprowadzenie sprawdzeń pomontażowych, odbiorów i uruchomień. 15. Wykonanie przebudowy odcinków linii napowietrznych 220 kv wprowadzanych do SE Krajnik, wykonanie zadań w obiektach związanych, wraz z kompletnymi dostawami konstrukcji i innych niezbędnych materiałów, przeprowadzenie sprawdzeń pomontażowych, odbiorów i uruchomień. 16. Budowa budynku technologicznego wraz z przyłączami i instalacjami. Strona 8 z 195

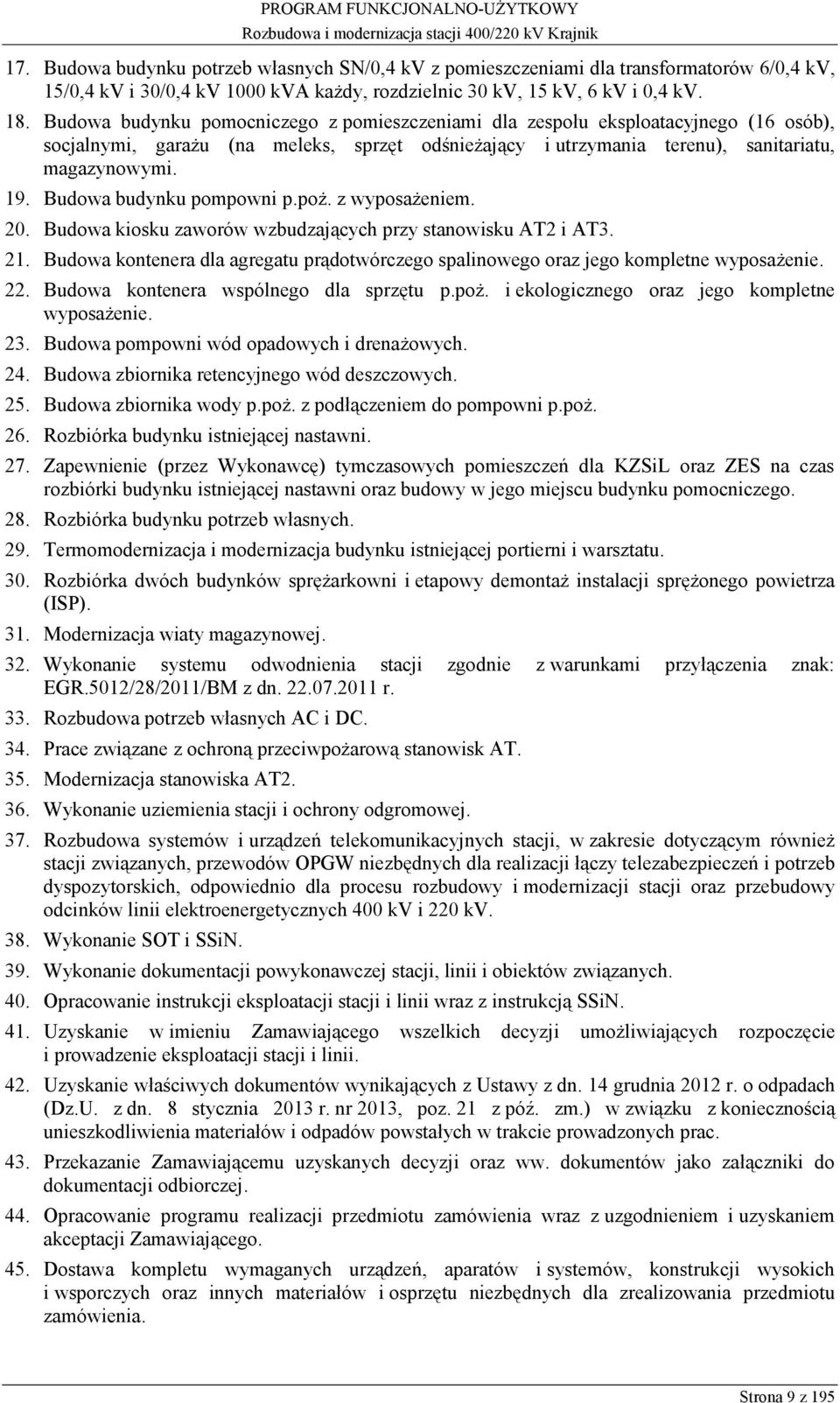

9 17. Budowa budynku potrzeb własnych SN/0,4 kv z pomieszczeniami dla transformatorów 6/0,4 kv, 15/0,4 kv i 30/0,4 kv 1000 kva każdy, rozdzielnic 30 kv, 15 kv, 6 kv i 0,4 kv. 18. Budowa budynku pomocniczego z pomieszczeniami dla zespołu eksploatacyjnego (16 osób), socjalnymi, garażu (na meleks, sprzęt odśnieżający i utrzymania terenu), sanitariatu, magazynowymi. 19. Budowa budynku pompowni p.poż. z wyposażeniem. 20. Budowa kiosku zaworów wzbudzających przy stanowisku AT2 i AT Budowa kontenera dla agregatu prądotwórczego spalinowego oraz jego kompletne wyposażenie. 22. Budowa kontenera wspólnego dla sprzętu p.poż. i ekologicznego oraz jego kompletne wyposażenie. 23. Budowa pompowni wód opadowych i drenażowych. 24. Budowa zbiornika retencyjnego wód deszczowych. 25. Budowa zbiornika wody p.poż. z podłączeniem do pompowni p.poż. 26. Rozbiórka budynku istniejącej nastawni. 27. Zapewnienie (przez Wykonawcę) tymczasowych pomieszczeń dla KZSiL oraz ZES na czas rozbiórki budynku istniejącej nastawni oraz budowy w jego miejscu budynku pomocniczego. 28. Rozbiórka budynku potrzeb własnych. 29. Termomodernizacja i modernizacja budynku istniejącej portierni i warsztatu. 30. Rozbiórka dwóch budynków sprężarkowni i etapowy demontaż instalacji sprężonego powietrza (ISP). 31. Modernizacja wiaty magazynowej. 32. Wykonanie systemu odwodnienia stacji zgodnie z warunkami przyłączenia znak: EGR.5012/28/2011/BM z dn r. 33. Rozbudowa potrzeb własnych AC i DC. 34. Prace związane z ochroną przeciwpożarową stanowisk AT. 35. Modernizacja stanowiska AT Wykonanie uziemienia stacji i ochrony odgromowej. 37. Rozbudowa systemów i urządzeń telekomunikacyjnych stacji, w zakresie dotyczącym również stacji związanych, przewodów OPGW niezbędnych dla realizacji łączy telezabezpieczeń i potrzeb dyspozytorskich, odpowiednio dla procesu rozbudowy i modernizacji stacji oraz przebudowy odcinków linii elektroenergetycznych 400 kv i 220 kv. 38. Wykonanie SOT i SSiN. 39. Wykonanie dokumentacji powykonawczej stacji, linii i obiektów związanych. 40. Opracowanie instrukcji eksploatacji stacji i linii wraz z instrukcją SSiN. 41. Uzyskanie w imieniu Zamawiającego wszelkich decyzji umożliwiających rozpoczęcie i prowadzenie eksploatacji stacji i linii. 42. Uzyskanie właściwych dokumentów wynikających z Ustawy z dn. 14 grudnia 2012 r. o odpadach (Dz.U. z dn. 8 stycznia 2013 r. nr 2013, poz. 21 z póź. zm.) w związku z koniecznością unieszkodliwienia materiałów i odpadów powstałych w trakcie prowadzonych prac. 43. Przekazanie Zamawiającemu uzyskanych decyzji oraz ww. dokumentów jako załączniki do dokumentacji odbiorczej. 44. Opracowanie programu realizacji przedmiotu zamówienia wraz z uzgodnieniem i uzyskaniem akceptacji Zamawiającego. 45. Dostawa kompletu wymaganych urządzeń, aparatów i systemów, konstrukcji wysokich i wsporczych oraz innych materiałów i osprzętu niezbędnych dla zrealizowania przedmiotu zamówienia. Strona 9 z 195

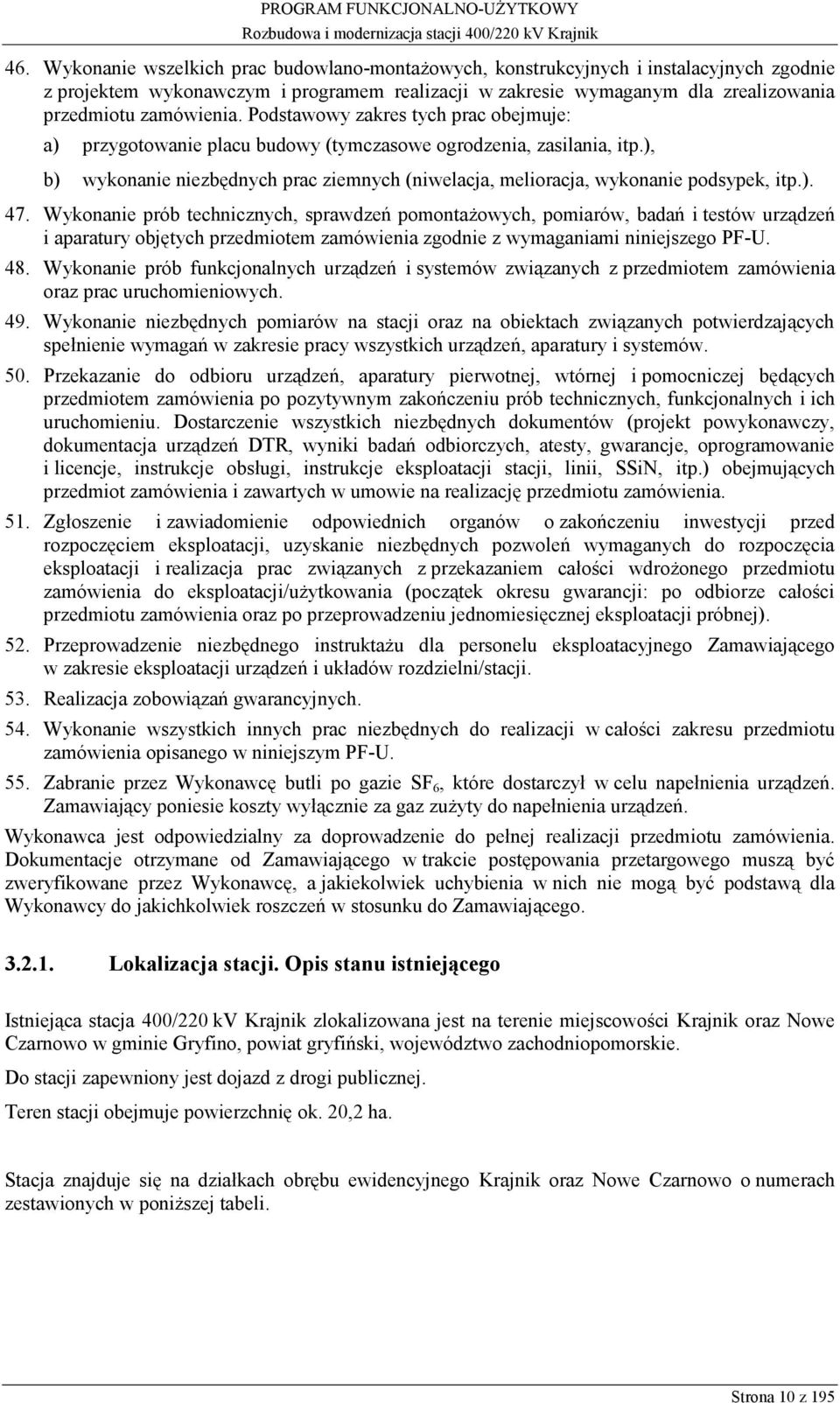

10 46. Wykonanie wszelkich prac budowlano-montażowych, konstrukcyjnych i instalacyjnych zgodnie z projektem wykonawczym i programem realizacji w zakresie wymaganym dla zrealizowania przedmiotu zamówienia. Podstawowy zakres tych prac obejmuje: a) przygotowanie placu budowy (tymczasowe ogrodzenia, zasilania, itp.), b) wykonanie niezbędnych prac ziemnych (niwelacja, melioracja, wykonanie podsypek, itp.). 47. Wykonanie prób technicznych, sprawdzeń pomontażowych, pomiarów, badań i testów urządzeń i aparatury objętych przedmiotem zamówienia zgodnie z wymaganiami niniejszego PF-U. 48. Wykonanie prób funkcjonalnych urządzeń i systemów związanych z przedmiotem zamówienia oraz prac uruchomieniowych. 49. Wykonanie niezbędnych pomiarów na stacji oraz na obiektach związanych potwierdzających spełnienie wymagań w zakresie pracy wszystkich urządzeń, aparatury i systemów. 50. Przekazanie do odbioru urządzeń, aparatury pierwotnej, wtórnej i pomocniczej będących przedmiotem zamówienia po pozytywnym zakończeniu prób technicznych, funkcjonalnych i ich uruchomieniu. Dostarczenie wszystkich niezbędnych dokumentów (projekt powykonawczy, dokumentacja urządzeń DTR, wyniki badań odbiorczych, atesty, gwarancje, oprogramowanie i licencje, instrukcje obsługi, instrukcje eksploatacji stacji, linii, SSiN, itp.) obejmujących przedmiot zamówienia i zawartych w umowie na realizację przedmiotu zamówienia. 51. Zgłoszenie i zawiadomienie odpowiednich organów o zakończeniu inwestycji przed rozpoczęciem eksploatacji, uzyskanie niezbędnych pozwoleń wymaganych do rozpoczęcia eksploatacji i realizacja prac związanych z przekazaniem całości wdrożonego przedmiotu zamówienia do eksploatacji/użytkowania (początek okresu gwarancji: po odbiorze całości przedmiotu zamówienia oraz po przeprowadzeniu jednomiesięcznej eksploatacji próbnej). 52. Przeprowadzenie niezbędnego instruktażu dla personelu eksploatacyjnego Zamawiającego w zakresie eksploatacji urządzeń i układów rozdzielni/stacji. 53. Realizacja zobowiązań gwarancyjnych. 54. Wykonanie wszystkich innych prac niezbędnych do realizacji w całości zakresu przedmiotu zamówienia opisanego w niniejszym PF-U. 55. Zabranie przez Wykonawcę butli po gazie SF 6, które dostarczył w celu napełnienia urządzeń. Zamawiający poniesie koszty wyłącznie za gaz zużyty do napełnienia urządzeń. Wykonawca jest odpowiedzialny za doprowadzenie do pełnej realizacji przedmiotu zamówienia. Dokumentacje otrzymane od Zamawiającego w trakcie postępowania przetargowego muszą być zweryfikowane przez Wykonawcę, a jakiekolwiek uchybienia w nich nie mogą być podstawą dla Wykonawcy do jakichkolwiek roszczeń w stosunku do Zamawiającego Lokalizacja stacji. Opis stanu istniejącego Istniejąca stacja 400/220 kv Krajnik zlokalizowana jest na terenie miejscowości Krajnik oraz Nowe Czarnowo w gminie Gryfino, powiat gryfiński, województwo zachodniopomorskie. Do stacji zapewniony jest dojazd z drogi publicznej. Teren stacji obejmuje powierzchnię ok. 20,2 ha. Stacja znajduje się na działkach obrębu ewidencyjnego Krajnik oraz Nowe Czarnowo o numerach zestawionych w poniższej tabeli. Strona 10 z 195

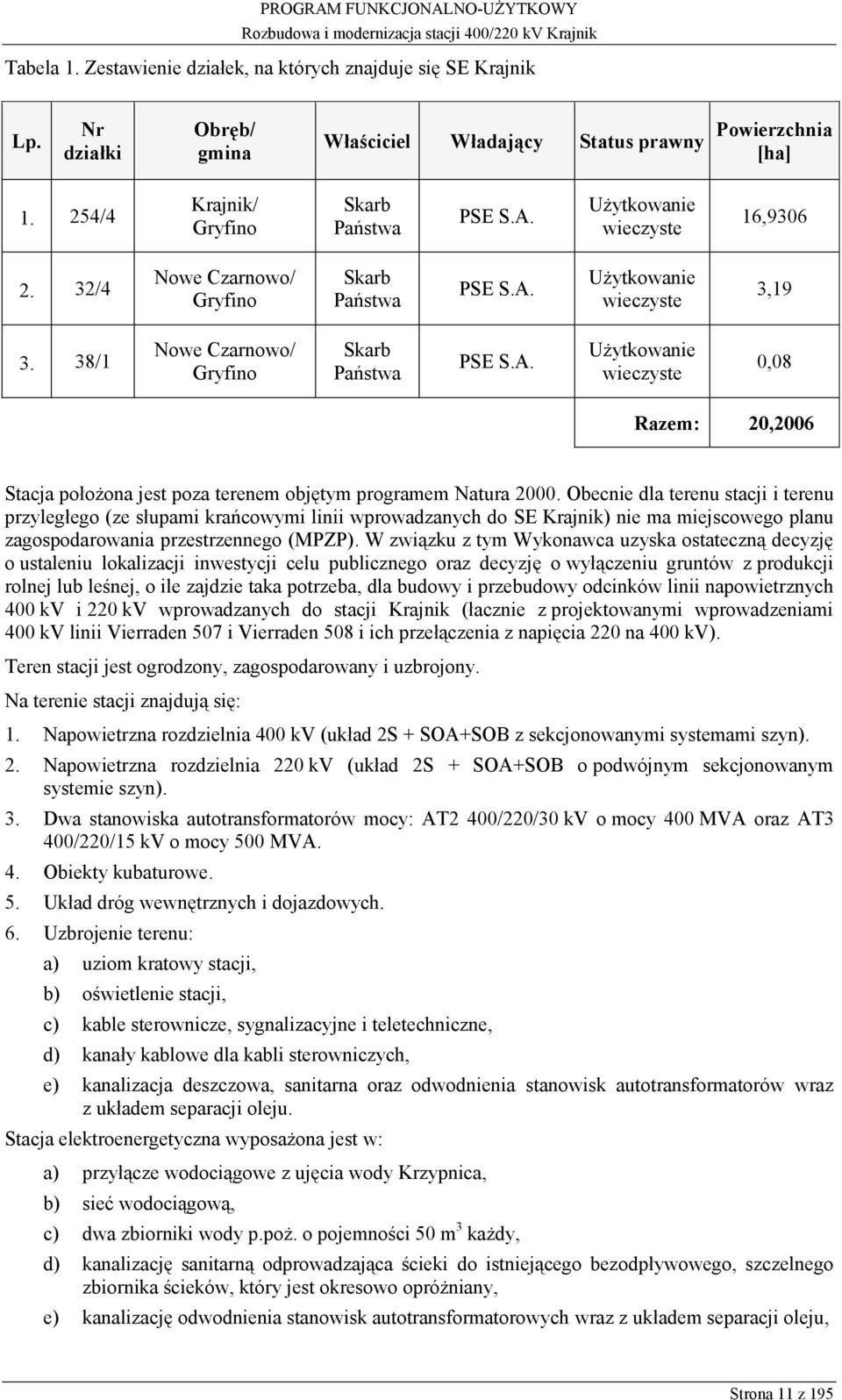

11 Tabela 1. Zestawienie działek, na których znajduje się SE Krajnik Lp. Nr działki Obręb/ gmina Właściciel Władający Status prawny Powierzchnia [ha] /4 Krajnik/ Gryfino Skarb Państwa PSE S.A. Użytkowanie wieczyste 16, /4 Nowe Czarnowo/ Gryfino Skarb Państwa PSE S.A. Użytkowanie wieczyste 3, /1 Nowe Czarnowo/ Gryfino Skarb Państwa PSE S.A. Użytkowanie wieczyste 0,08 Razem: 20,2006 Stacja położona jest poza terenem objętym programem Natura Obecnie dla terenu stacji i terenu przyległego (ze słupami krańcowymi linii wprowadzanych do SE Krajnik) nie ma miejscowego planu zagospodarowania przestrzennego (MPZP). W związku z tym Wykonawca uzyska ostateczną decyzję o ustaleniu lokalizacji inwestycji celu publicznego oraz decyzję o wyłączeniu gruntów z produkcji rolnej lub leśnej, o ile zajdzie taka potrzeba, dla budowy i przebudowy odcinków linii napowietrznych 400 kv i 220 kv wprowadzanych do stacji Krajnik (łacznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508 i ich przełączenia z napięcia 220 na 400 kv). Teren stacji jest ogrodzony, zagospodarowany i uzbrojony. Na terenie stacji znajdują się: 1. Napowietrzna rozdzielnia 400 kv (układ 2S + SOA+SOB z sekcjonowanymi systemami szyn). 2. Napowietrzna rozdzielnia 220 kv (układ 2S + SOA+SOB o podwójnym sekcjonowanym systemie szyn). 3. Dwa stanowiska autotransformatorów mocy: AT2 400/220/30 kv o mocy 400 MVA oraz AT3 400/220/15 kv o mocy 500 MVA. 4. Obiekty kubaturowe. 5. Układ dróg wewnętrznych i dojazdowych. 6. Uzbrojenie terenu: a) uziom kratowy stacji, b) oświetlenie stacji, c) kable sterownicze, sygnalizacyjne i teletechniczne, d) kanały kablowe dla kabli sterowniczych, e) kanalizacja deszczowa, sanitarna oraz odwodnienia stanowisk autotransformatorów wraz z układem separacji oleju. Stacja elektroenergetyczna wyposażona jest w: a) przyłącze wodociągowe z ujęcia wody Krzypnica, b) sieć wodociągową, c) dwa zbiorniki wody p.poż. o pojemności 50 m 3 każdy, d) kanalizację sanitarną odprowadzająca ścieki do istniejącego bezodpływowego, szczelnego zbiornika ścieków, który jest okresowo opróżniany, e) kanalizację odwodnienia stanowisk autotransformatorowych wraz z układem separacji oleju, Strona 11 z 195

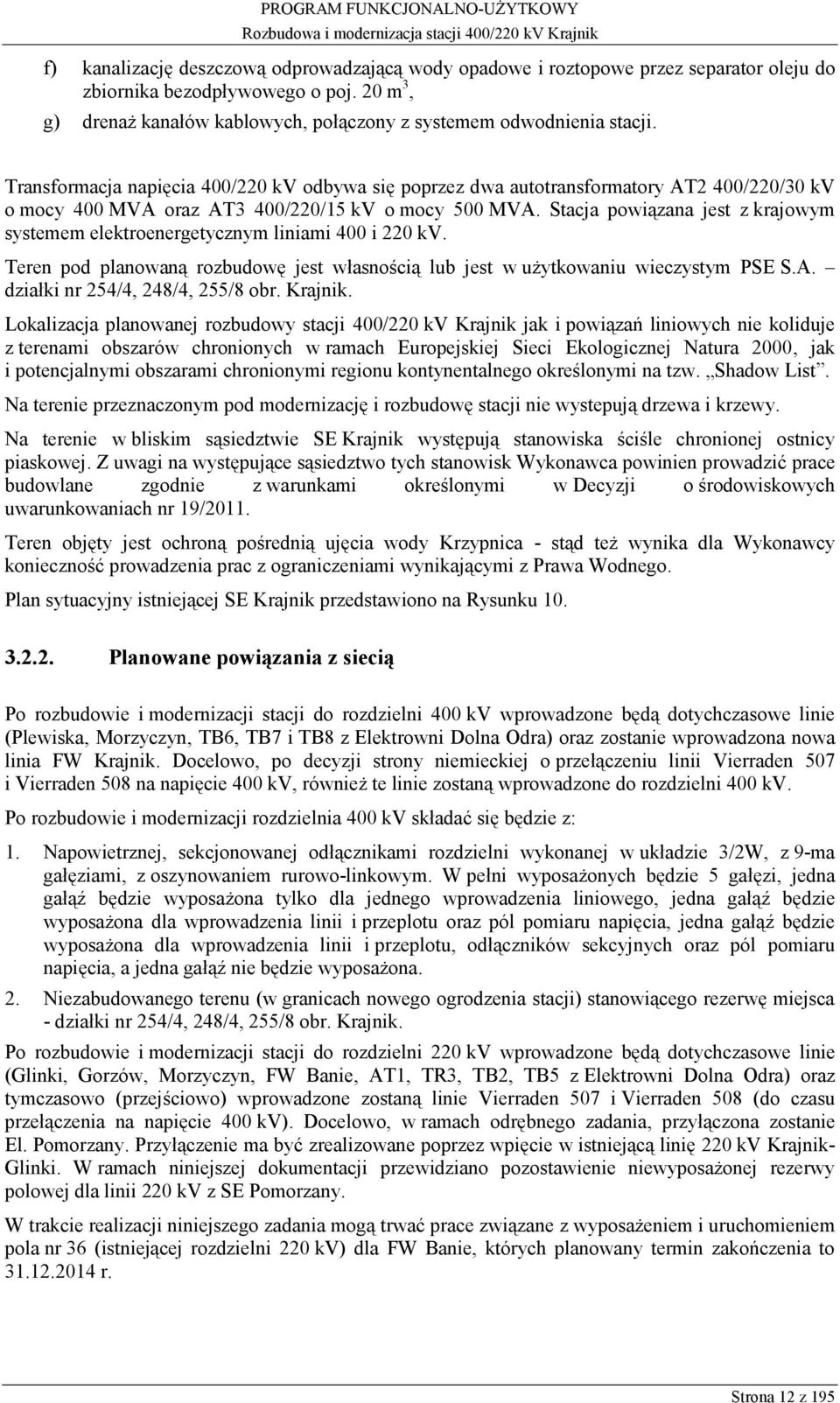

12 f) kanalizację deszczową odprowadzającą wody opadowe i roztopowe przez separator oleju do zbiornika bezodpływowego o poj. 20 m 3, g) drenaż kanałów kablowych, połączony z systemem odwodnienia stacji. Transformacja napięcia 400/220 kv odbywa się poprzez dwa autotransformatory AT2 400/220/30 kv o mocy 400 MVA oraz AT3 400/220/15 kv o mocy 500 MVA. Stacja powiązana jest z krajowym systemem elektroenergetycznym liniami 400 i 220 kv. Teren pod planowaną rozbudowę jest własnością lub jest w użytkowaniu wieczystym PSE S.A. działki nr 254/4, 248/4, 255/8 obr. Krajnik. Lokalizacja planowanej rozbudowy stacji 400/220 kv Krajnik jak i powiązań liniowych nie koliduje z terenami obszarów chronionych w ramach Europejskiej Sieci Ekologicznej Natura 2000, jak i potencjalnymi obszarami chronionymi regionu kontynentalnego określonymi na tzw. Shadow List. Na terenie przeznaczonym pod modernizację i rozbudowę stacji nie wystepują drzewa i krzewy. Na terenie w bliskim sąsiedztwie SE Krajnik występują stanowiska ściśle chronionej ostnicy piaskowej. Z uwagi na występujące sąsiedztwo tych stanowisk Wykonawca powinien prowadzić prace budowlane zgodnie z warunkami określonymi w Decyzji o środowiskowych uwarunkowaniach nr 19/2011. Teren objęty jest ochroną pośrednią ujęcia wody Krzypnica - stąd też wynika dla Wykonawcy konieczność prowadzenia prac z ograniczeniami wynikającymi z Prawa Wodnego. Plan sytuacyjny istniejącej SE Krajnik przedstawiono na Rysunku Planowane powiązania z siecią Po rozbudowie i modernizacji stacji do rozdzielni 400 kv wprowadzone będą dotychczasowe linie (Plewiska, Morzyczyn, TB6, TB7 i TB8 z Elektrowni Dolna Odra) oraz zostanie wprowadzona nowa linia FW Krajnik. Docelowo, po decyzji strony niemieckiej o przełączeniu linii Vierraden 507 i Vierraden 508 na napięcie 400 kv, również te linie zostaną wprowadzone do rozdzielni 400 kv. Po rozbudowie i modernizacji rozdzielnia 400 kv składać się będzie z: 1. Napowietrznej, sekcjonowanej odłącznikami rozdzielni wykonanej w układzie 3/2W, z 9-ma gałęziami, z oszynowaniem rurowo-linkowym. W pełni wyposażonych będzie 5 gałęzi, jedna gałąź będzie wyposażona tylko dla jednego wprowadzenia liniowego, jedna gałąź będzie wyposażona dla wprowadzenia linii i przeplotu oraz pól pomiaru napięcia, jedna gałąź będzie wyposażona dla wprowadzenia linii i przeplotu, odłączników sekcyjnych oraz pól pomiaru napięcia, a jedna gałąź nie będzie wyposażona. 2. Niezabudowanego terenu (w granicach nowego ogrodzenia stacji) stanowiącego rezerwę miejsca - działki nr 254/4, 248/4, 255/8 obr. Krajnik. Po rozbudowie i modernizacji stacji do rozdzielni 220 kv wprowadzone będą dotychczasowe linie (Glinki, Gorzów, Morzyczyn, FW Banie, AT1, TR3, TB2, TB5 z Elektrowni Dolna Odra) oraz tymczasowo (przejściowo) wprowadzone zostaną linie Vierraden 507 i Vierraden 508 (do czasu przełączenia na napięcie 400 kv). Docelowo, w ramach odrębnego zadania, przyłączona zostanie El. Pomorzany. Przyłączenie ma być zrealizowane poprzez wpięcie w istniejącą linię 220 kv Krajnik- Glinki. W ramach niniejszej dokumentacji przewidziano pozostawienie niewyposażonej rezerwy polowej dla linii 220 kv z SE Pomorzany. W trakcie realizacji niniejszego zadania mogą trwać prace związane z wyposażeniem i uruchomieniem pola nr 36 (istniejącej rozdzielni 220 kv) dla FW Banie, których planowany termin zakończenia to r. Strona 12 z 195

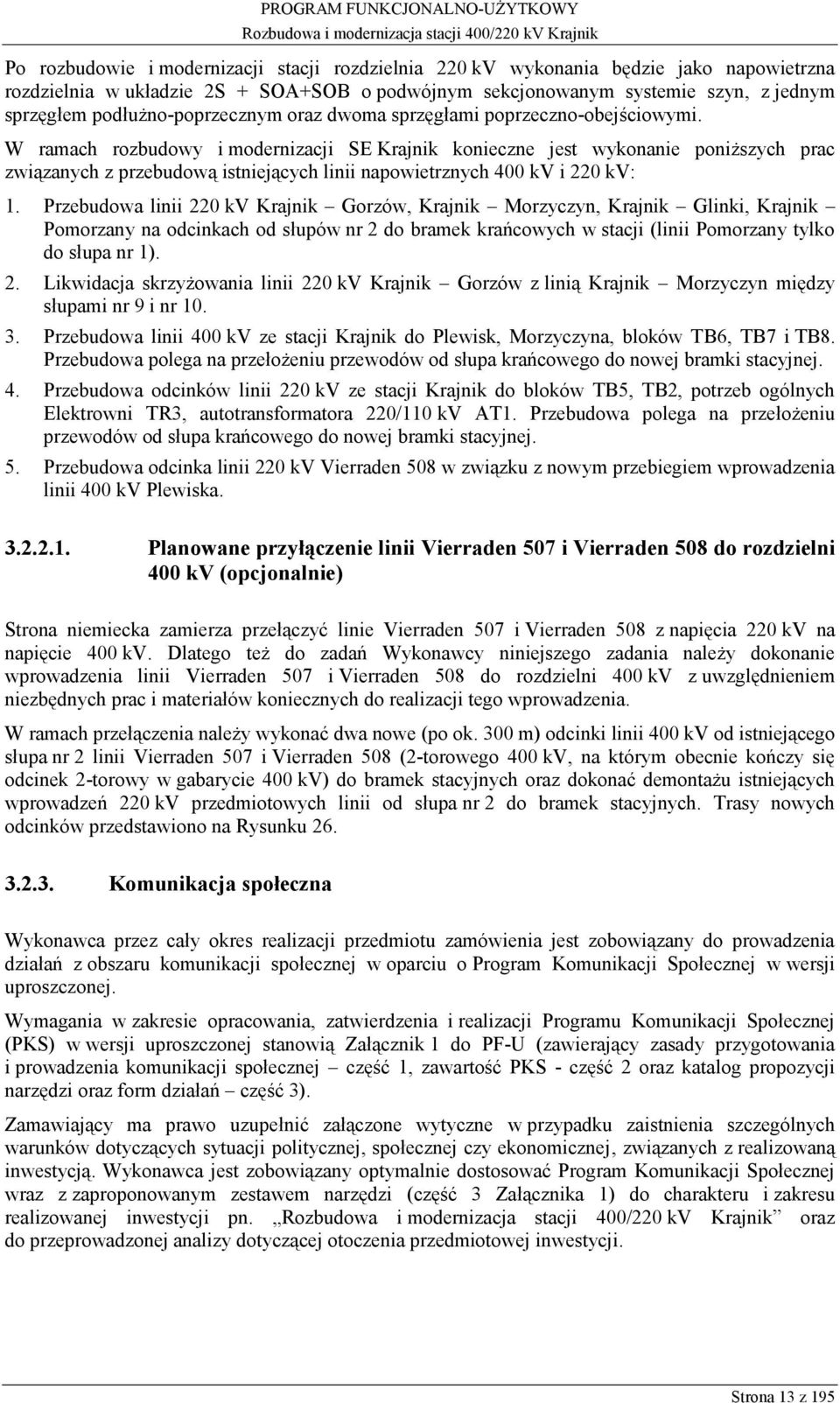

13 Po rozbudowie i modernizacji stacji rozdzielnia 220 kv wykonania będzie jako napowietrzna rozdzielnia w układzie 2S + SOA+SOB o podwójnym sekcjonowanym systemie szyn, z jednym sprzęgłem podłużno-poprzecznym oraz dwoma sprzęgłami poprzeczno-obejściowymi. W ramach rozbudowy i modernizacji SE Krajnik konieczne jest wykonanie poniższych prac związanych z przebudową istniejących linii napowietrznych 400 kv i 220 kv: 1. Przebudowa linii 220 kv Krajnik Gorzów, Krajnik Morzyczyn, Krajnik Glinki, Krajnik Pomorzany na odcinkach od słupów nr 2 do bramek krańcowych w stacji (linii Pomorzany tylko do słupa nr 1). 2. Likwidacja skrzyżowania linii 220 kv Krajnik Gorzów z linią Krajnik Morzyczyn między słupami nr 9 i nr Przebudowa linii 400 kv ze stacji Krajnik do Plewisk, Morzyczyna, bloków TB6, TB7 i TB8. Przebudowa polega na przełożeniu przewodów od słupa krańcowego do nowej bramki stacyjnej. 4. Przebudowa odcinków linii 220 kv ze stacji Krajnik do bloków TB5, TB2, potrzeb ogólnych Elektrowni TR3, autotransformatora 220/110 kv AT1. Przebudowa polega na przełożeniu przewodów od słupa krańcowego do nowej bramki stacyjnej. 5. Przebudowa odcinka linii 220 kv Vierraden 508 w związku z nowym przebiegiem wprowadzenia linii 400 kv Plewiska Planowane przyłączenie linii Vierraden 507 i Vierraden 508 do rozdzielni 400 kv (opcjonalnie) Strona niemiecka zamierza przełączyć linie Vierraden 507 i Vierraden 508 z napięcia 220 kv na napięcie 400 kv. Dlatego też do zadań Wykonawcy niniejszego zadania należy dokonanie wprowadzenia linii Vierraden 507 i Vierraden 508 do rozdzielni 400 kv z uwzględnieniem niezbędnych prac i materiałów koniecznych do realizacji tego wprowadzenia. W ramach przełączenia należy wykonać dwa nowe (po ok. 300 m) odcinki linii 400 kv od istniejącego słupa nr 2 linii Vierraden 507 i Vierraden 508 (2-torowego 400 kv, na którym obecnie kończy się odcinek 2-torowy w gabarycie 400 kv) do bramek stacyjnych oraz dokonać demontażu istniejących wprowadzeń 220 kv przedmiotowych linii od słupa nr 2 do bramek stacyjnych. Trasy nowych odcinków przedstawiono na Rysunku Komunikacja społeczna Wykonawca przez cały okres realizacji przedmiotu zamówienia jest zobowiązany do prowadzenia działań z obszaru komunikacji społecznej w oparciu o Program Komunikacji Społecznej w wersji uproszczonej. Wymagania w zakresie opracowania, zatwierdzenia i realizacji Programu Komunikacji Społecznej (PKS) w wersji uproszczonej stanowią Załącznik 1 do PF-U (zawierający zasady przygotowania i prowadzenia komunikacji społecznej część 1, zawartość PKS - część 2 oraz katalog propozycji narzędzi oraz form działań część 3). Zamawiający ma prawo uzupełnić załączone wytyczne w przypadku zaistnienia szczególnych warunków dotyczących sytuacji politycznej, społecznej czy ekonomicznej, związanych z realizowaną inwestycją. Wykonawca jest zobowiązany optymalnie dostosować Program Komunikacji Społecznej wraz z zaproponowanym zestawem narzędzi (część 3 Załącznika 1) do charakteru i zakresu realizowanej inwestycji pn. oraz do przeprowadzonej analizy dotyczącej otoczenia przedmiotowej inwestycji. Strona 13 z 195

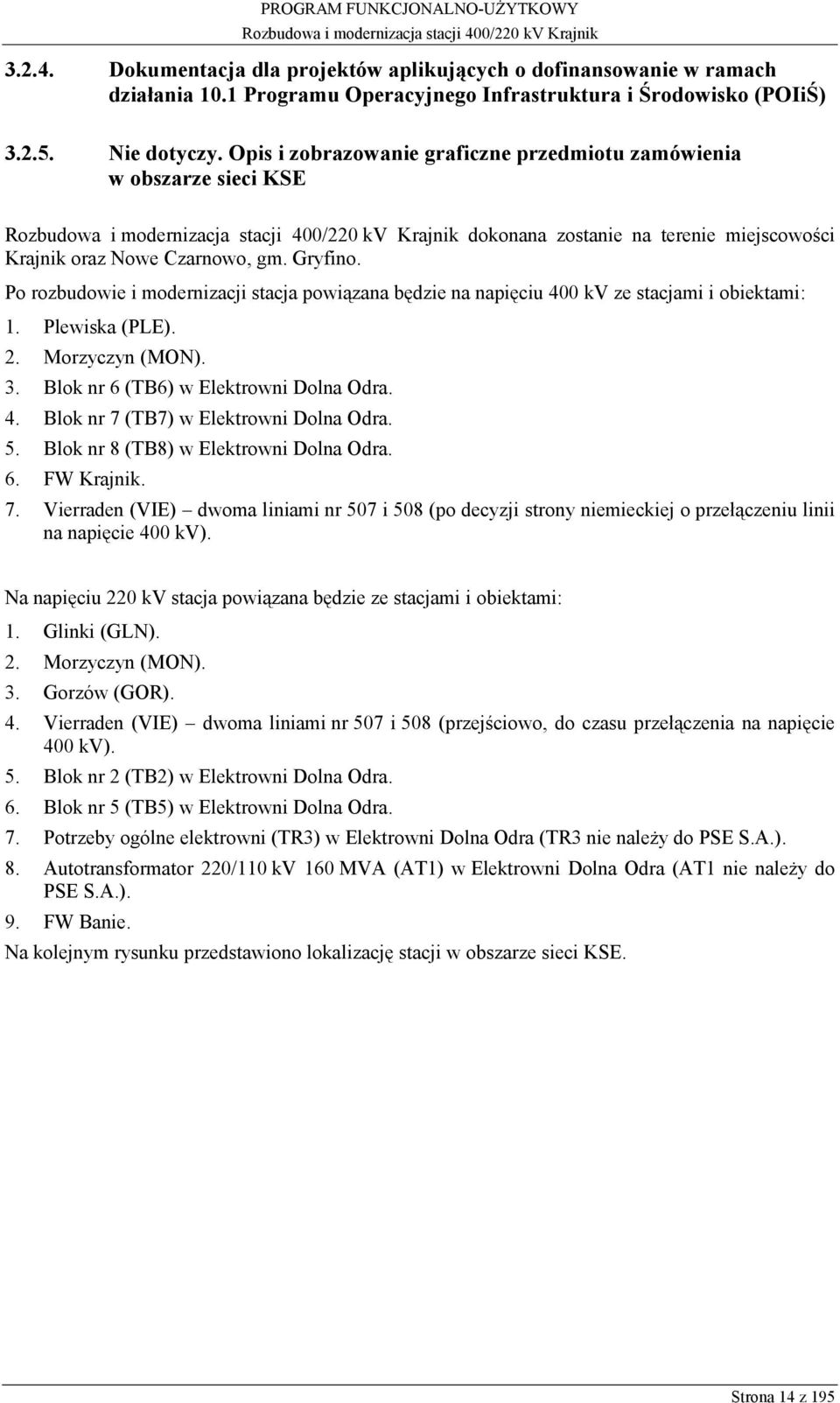

14 Dokumentacja dla projektów aplikujących o dofinansowanie w ramach działania 10.1 Programu Operacyjnego Infrastruktura i Środowisko (POIiŚ) Nie dotyczy. Opis i zobrazowanie graficzne przedmiotu zamówienia w obszarze sieci KSE dokonana zostanie na terenie miejscowości Krajnik oraz Nowe Czarnowo, gm. Gryfino. Po rozbudowie i modernizacji stacja powiązana będzie na napięciu 400 kv ze stacjami i obiektami: 1. Plewiska (PLE). 2. Morzyczyn (MON). 3. Blok nr 6 (TB6) w Elektrowni Dolna Odra. 4. Blok nr 7 (TB7) w Elektrowni Dolna Odra. 5. Blok nr 8 (TB8) w Elektrowni Dolna Odra. 6. FW Krajnik. 7. Vierraden (VIE) dwoma liniami nr 507 i 508 (po decyzji strony niemieckiej o przełączeniu linii na napięcie 400 kv). Na napięciu 220 kv stacja powiązana będzie ze stacjami i obiektami: 1. Glinki (GLN). 2. Morzyczyn (MON). 3. Gorzów (GOR). 4. Vierraden (VIE) dwoma liniami nr 507 i 508 (przejściowo, do czasu przełączenia na napięcie 400 kv). 5. Blok nr 2 (TB2) w Elektrowni Dolna Odra. 6. Blok nr 5 (TB5) w Elektrowni Dolna Odra. 7. Potrzeby ogólne elektrowni (TR3) w Elektrowni Dolna Odra (TR3 nie należy do PSE S.A.). 8. Autotransformator 220/110 kv 160 MVA (AT1) w Elektrowni Dolna Odra (AT1 nie należy do PSE S.A.). 9. FW Banie. Na kolejnym rysunku przedstawiono lokalizację stacji w obszarze sieci KSE. Strona 14 z 195

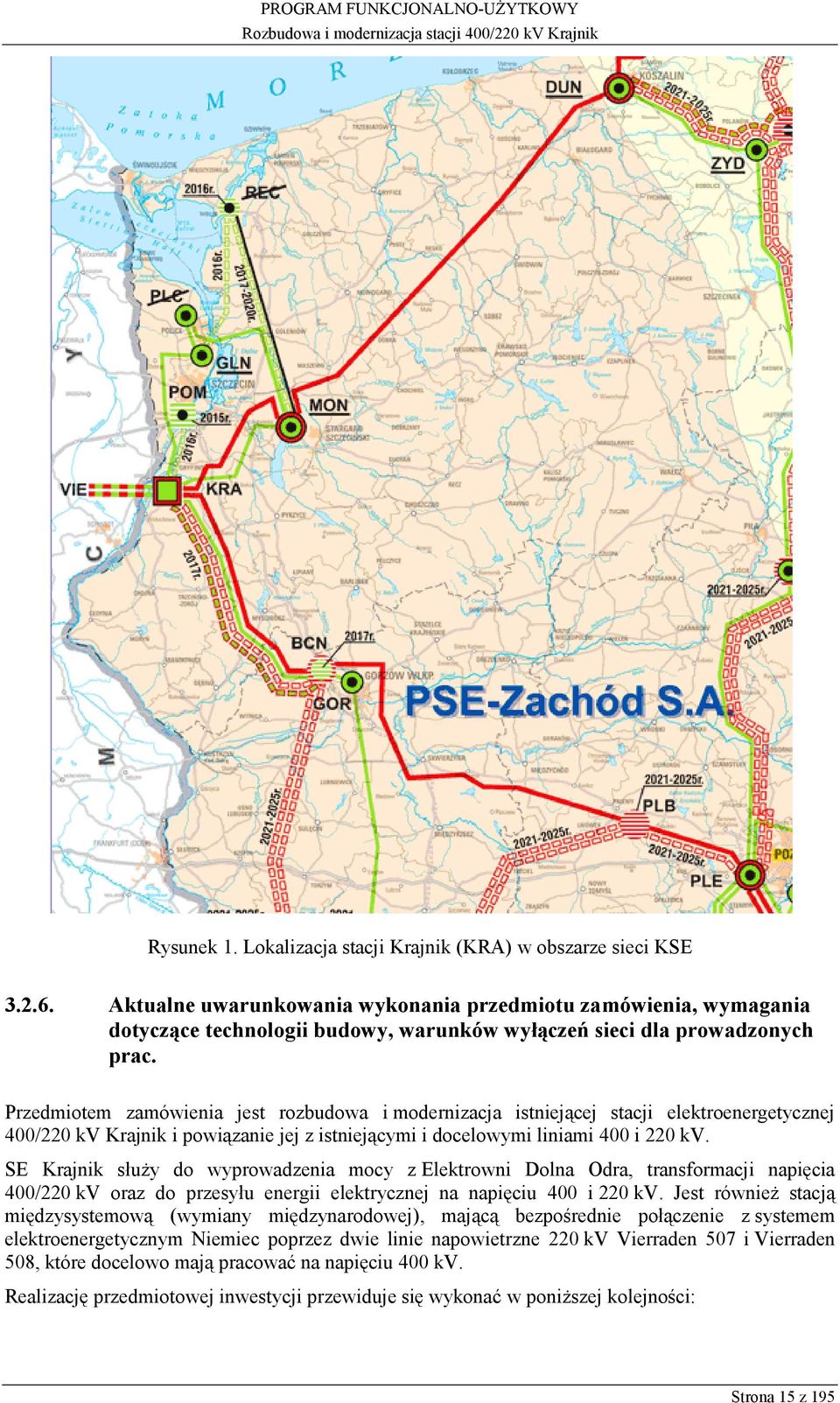

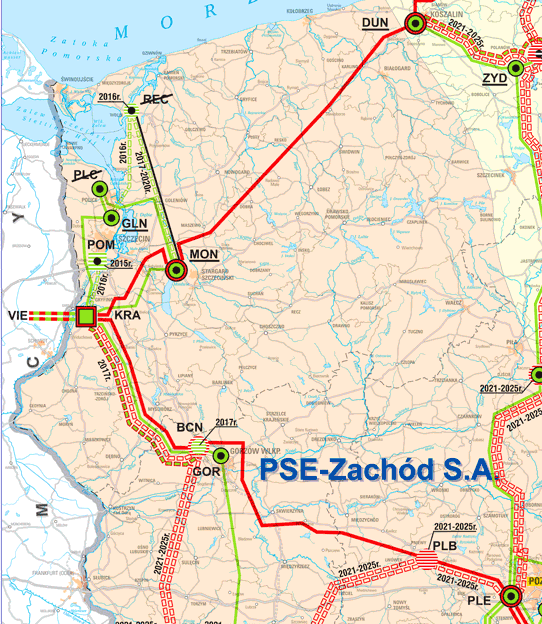

15 Rysunek 1. Lokalizacja stacji Krajnik (KRA) w obszarze sieci KSE Aktualne uwarunkowania wykonania przedmiotu zamówienia, wymagania dotyczące technologii budowy, warunków wyłączeń sieci dla prowadzonych prac. Przedmiotem zamówienia jest rozbudowa i modernizacja istniejącej stacji elektroenergetycznej 400/220 kv Krajnik i powiązanie jej z istniejącymi i docelowymi liniami 400 i 220 kv. SE Krajnik służy do wyprowadzenia mocy z Elektrowni Dolna Odra, transformacji napięcia 400/220 kv oraz do przesyłu energii elektrycznej na napięciu 400 i 220 kv. Jest również stacją międzysystemową (wymiany międzynarodowej), mającą bezpośrednie połączenie z systemem elektroenergetycznym Niemiec poprzez dwie linie napowietrzne 220 kv Vierraden 507 i Vierraden 508, które docelowo mają pracować na napięciu 400 kv. Realizację przedmiotowej inwestycji przewiduje się wykonać w poniższej kolejności: Strona 15 z 195

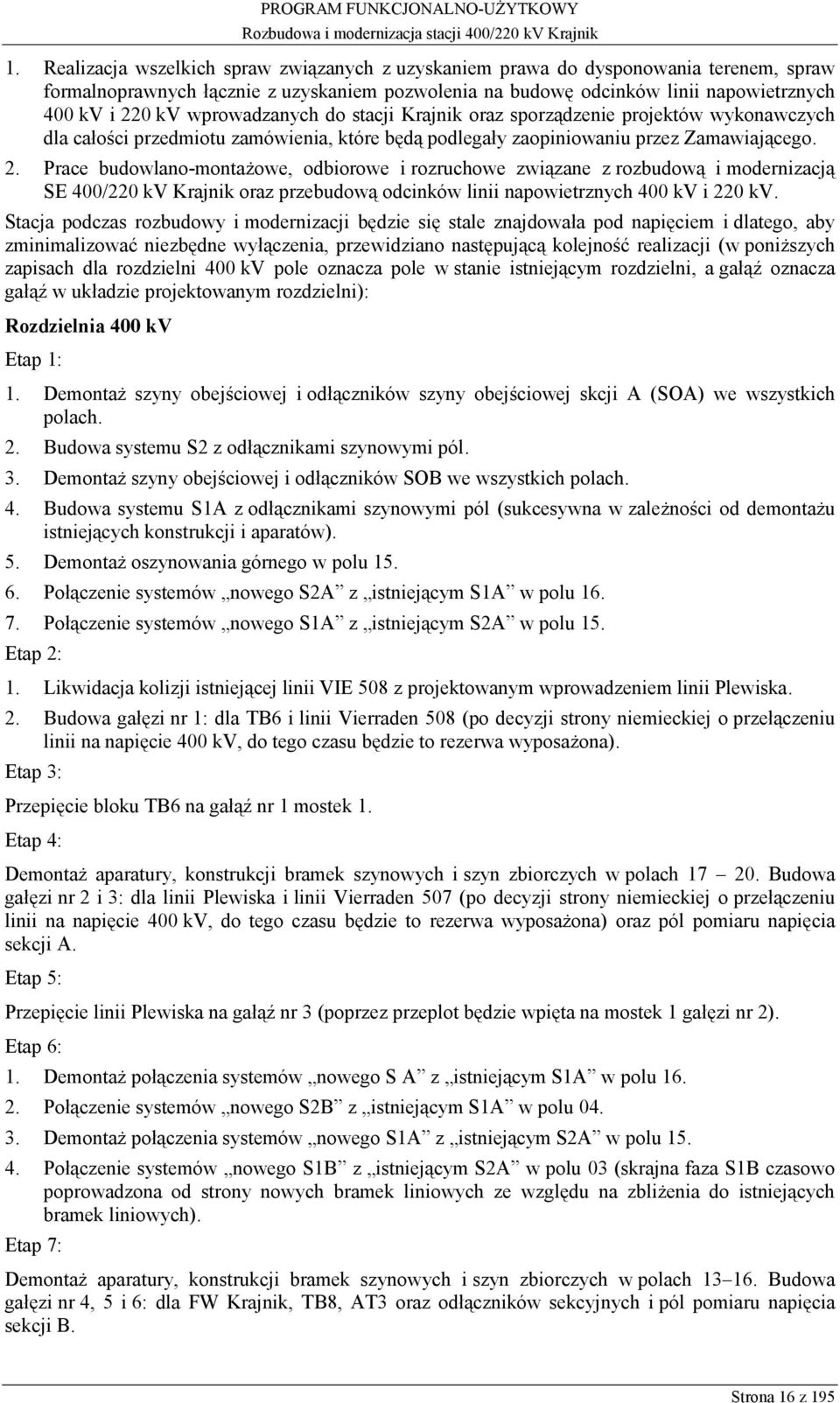

16 1. Realizacja wszelkich spraw związanych z uzyskaniem prawa do dysponowania terenem, spraw formalnoprawnych łącznie z uzyskaniem pozwolenia na budowę odcinków linii napowietrznych 400 kv i 220 kv wprowadzanych do stacji Krajnik oraz sporządzenie projektów wykonawczych dla całości przedmiotu zamówienia, które będą podlegały zaopiniowaniu przez Zamawiającego. 2. Prace budowlano-montażowe, odbiorowe i rozruchowe związane z rozbudową i modernizacją SE 400/220 kv Krajnik oraz przebudową odcinków linii napowietrznych 400 kv i 220 kv. Stacja podczas rozbudowy i modernizacji będzie się stale znajdowała pod napięciem i dlatego, aby zminimalizować niezbędne wyłączenia, przewidziano następującą kolejność realizacji (w poniższych zapisach dla rozdzielni 400 kv pole oznacza pole w stanie istniejącym rozdzielni, a gałąź oznacza gałąź w układzie projektowanym rozdzielni): Rozdzielnia 400 kv Etap 1: 1. Demontaż szyny obejściowej i odłączników szyny obejściowej skcji A (SOA) we wszystkich polach. 2. Budowa systemu S2 z odłącznikami szynowymi pól. 3. Demontaż szyny obejściowej i odłączników SOB we wszystkich polach. 4. Budowa systemu S1A z odłącznikami szynowymi pól (sukcesywna w zależności od demontażu istniejących konstrukcji i aparatów). 5. Demontaż oszynowania górnego w polu Połączenie systemów nowego S2A z istniejącym S1A w polu Połączenie systemów nowego S1A z istniejącym S2A w polu 15. Etap 2: 1. Likwidacja kolizji istniejącej linii VIE 508 z projektowanym wprowadzeniem linii Plewiska. 2. Budowa gałęzi nr 1: dla TB6 i linii Vierraden 508 (po decyzji strony niemieckiej o przełączeniu linii na napięcie 400 kv, do tego czasu będzie to rezerwa wyposażona). Etap 3: Przepięcie bloku TB6 na gałąź nr 1 mostek 1. Etap 4: Demontaż aparatury, konstrukcji bramek szynowych i szyn zbiorczych w polach Budowa gałęzi nr 2 i 3: dla linii Plewiska i linii Vierraden 507 (po decyzji strony niemieckiej o przełączeniu linii na napięcie 400 kv, do tego czasu będzie to rezerwa wyposażona) oraz pól pomiaru napięcia sekcji A. Etap 5: Przepięcie linii Plewiska na gałąź nr 3 (poprzez przeplot będzie wpięta na mostek 1 gałęzi nr 2). Etap 6: 1. Demontaż połączenia systemów nowego S A z istniejącym S1A w polu Połączenie systemów nowego S2B z istniejącym S1A w polu Demontaż połączenia systemów nowego S1A z istniejącym S2A w polu Połączenie systemów nowego S1B z istniejącym S2A w polu 03 (skrajna faza S1B czasowo poprowadzona od strony nowych bramek liniowych ze względu na zbliżenia do istniejących bramek liniowych). Etap 7: Demontaż aparatury, konstrukcji bramek szynowych i szyn zbiorczych w polach Budowa gałęzi nr 4, 5 i 6: dla FW Krajnik, TB8, AT3 oraz odłączników sekcyjnych i pól pomiaru napięcia sekcji B. Strona 16 z 195

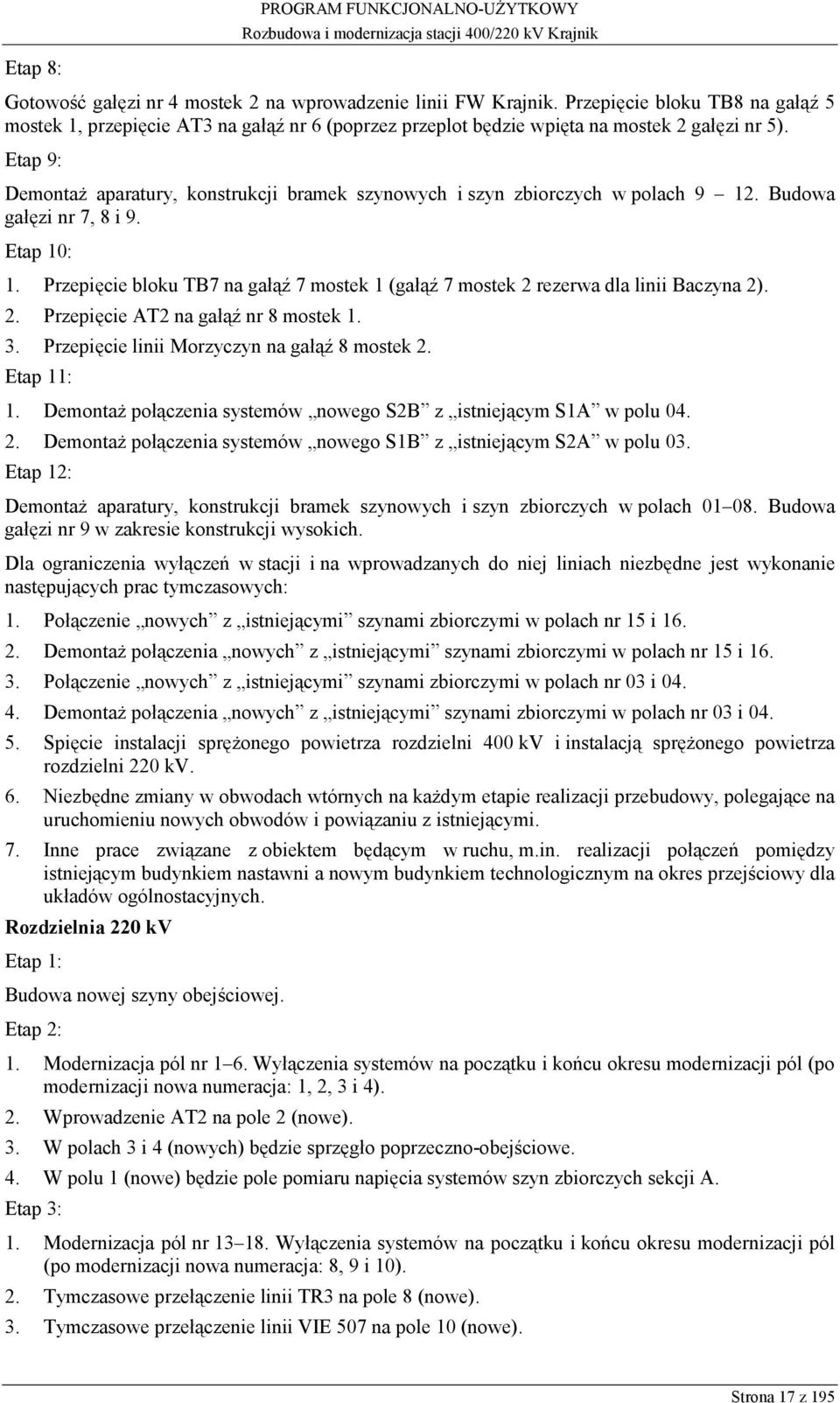

17 Etap 8: Gotowość gałęzi nr 4 mostek 2 na wprowadzenie linii FW Krajnik. Przepięcie bloku TB8 na gałąź 5 mostek 1, przepięcie AT3 na gałąź nr 6 (poprzez przeplot będzie wpięta na mostek 2 gałęzi nr 5). Etap 9: Demontaż aparatury, konstrukcji bramek szynowych i szyn zbiorczych w polach Budowa gałęzi nr 7, 8 i 9. Etap 10: 1. Przepięcie bloku TB7 na gałąź 7 mostek 1 (gałąź 7 mostek 2 rezerwa dla linii Baczyna 2). 2. Przepięcie AT2 na gałąź nr 8 mostek Przepięcie linii Morzyczyn na gałąź 8 mostek 2. Etap 11: 1. Demontaż połączenia systemów nowego S2B z istniejącym S1A w polu Demontaż połączenia systemów nowego S1B z istniejącym S2A w polu 03. Etap 12: Demontaż aparatury, konstrukcji bramek szynowych i szyn zbiorczych w polach Budowa gałęzi nr 9 w zakresie konstrukcji wysokich. Dla ograniczenia wyłączeń w stacji i na wprowadzanych do niej liniach niezbędne jest wykonanie następujących prac tymczasowych: 1. Połączenie nowych z istniejącymi szynami zbiorczymi w polach nr 15 i Demontaż połączenia nowych z istniejącymi szynami zbiorczymi w polach nr 15 i Połączenie nowych z istniejącymi szynami zbiorczymi w polach nr 03 i Demontaż połączenia nowych z istniejącymi szynami zbiorczymi w polach nr 03 i Spięcie instalacji sprężonego powietrza rozdzielni 400 kv i instalacją sprężonego powietrza rozdzielni 220 kv. 6. Niezbędne zmiany w obwodach wtórnych na każdym etapie realizacji przebudowy, polegające na uruchomieniu nowych obwodów i powiązaniu z istniejącymi. 7. Inne prace związane z obiektem będącym w ruchu, m.in. realizacji połączeń pomiędzy istniejącym budynkiem nastawni a nowym budynkiem technologicznym na okres przejściowy dla układów ogólnostacyjnych. Rozdzielnia 220 kv Etap 1: Budowa nowej szyny obejściowej. Etap 2: 1. Modernizacja pól nr 1 6. Wyłączenia systemów na początku i końcu okresu modernizacji pól (po modernizacji nowa numeracja: 1, 2, 3 i 4). 2. Wprowadzenie AT2 na pole 2 (nowe). 3. W polach 3 i 4 (nowych) będzie sprzęgło poprzeczno-obejściowe. 4. W polu 1 (nowe) będzie pole pomiaru napięcia systemów szyn zbiorczych sekcji A. Etap 3: 1. Modernizacja pól nr Wyłączenia systemów na początku i końcu okresu modernizacji pól (po modernizacji nowa numeracja: 8, 9 i 10). 2. Tymczasowe przełączenie linii TR3 na pole 8 (nowe). 3. Tymczasowe przełączenie linii VIE 507 na pole 10 (nowe). Strona 17 z 195

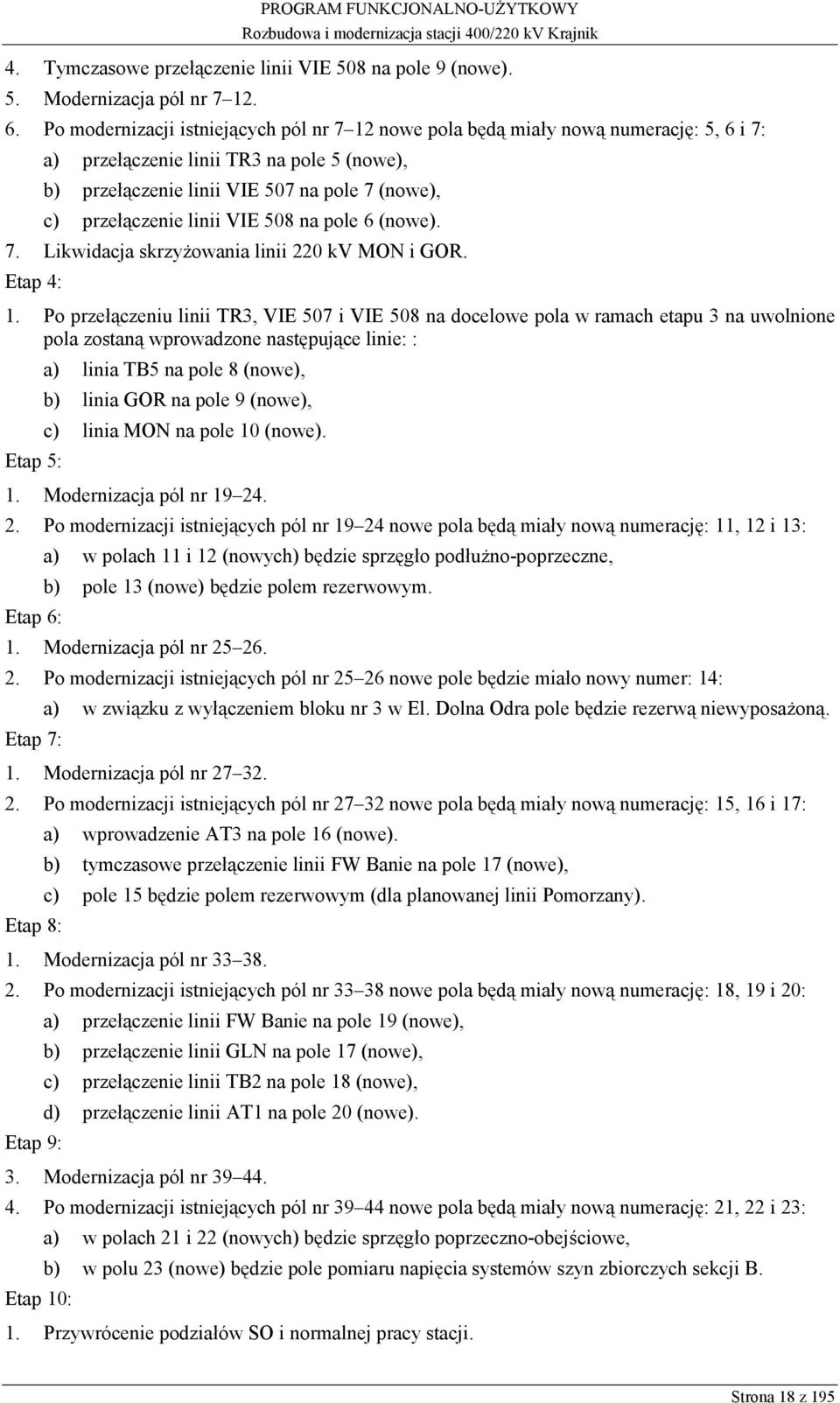

18 4. Tymczasowe przełączenie linii VIE 508 na pole 9 (nowe). 5. Modernizacja pól nr Po modernizacji istniejących pól nr 7 12 nowe pola będą miały nową numerację: 5, 6 i 7: a) przełączenie linii TR3 na pole 5 (nowe), b) przełączenie linii VIE 507 na pole 7 (nowe), c) przełączenie linii VIE 508 na pole 6 (nowe). 7. Likwidacja skrzyżowania linii 220 kv MON i GOR. Etap 4: 1. Po przełączeniu linii TR3, VIE 507 i VIE 508 na docelowe pola w ramach etapu 3 na uwolnione pola zostaną wprowadzone następujące linie: : Etap 5: a) linia TB5 na pole 8 (nowe), b) linia GOR na pole 9 (nowe), c) linia MON na pole 10 (nowe). 1. Modernizacja pól nr Po modernizacji istniejących pól nr nowe pola będą miały nową numerację: 11, 12 i 13: Etap 6: a) w polach 11 i 12 (nowych) będzie sprzęgło podłużno-poprzeczne, b) pole 13 (nowe) będzie polem rezerwowym. 1. Modernizacja pól nr Po modernizacji istniejących pól nr nowe pole będzie miało nowy numer: 14: Etap 7: a) w związku z wyłączeniem bloku nr 3 w El. Dolna Odra pole będzie rezerwą niewyposażoną. 1. Modernizacja pól nr Po modernizacji istniejących pól nr nowe pola będą miały nową numerację: 15, 16 i 17: Etap 8: a) wprowadzenie AT3 na pole 16 (nowe). b) tymczasowe przełączenie linii FW Banie na pole 17 (nowe), c) pole 15 będzie polem rezerwowym (dla planowanej linii Pomorzany). 1. Modernizacja pól nr Po modernizacji istniejących pól nr nowe pola będą miały nową numerację: 18, 19 i 20: Etap 9: a) przełączenie linii FW Banie na pole 19 (nowe), b) przełączenie linii GLN na pole 17 (nowe), c) przełączenie linii TB2 na pole 18 (nowe), d) przełączenie linii AT1 na pole 20 (nowe). 3. Modernizacja pól nr Po modernizacji istniejących pól nr nowe pola będą miały nową numerację: 21, 22 i 23: Etap 10: a) w polach 21 i 22 (nowych) będzie sprzęgło poprzeczno-obejściowe, b) w polu 23 (nowe) będzie pole pomiaru napięcia systemów szyn zbiorczych sekcji B. 1. Przywrócenie podziałów SO i normalnej pracy stacji. Strona 18 z 195

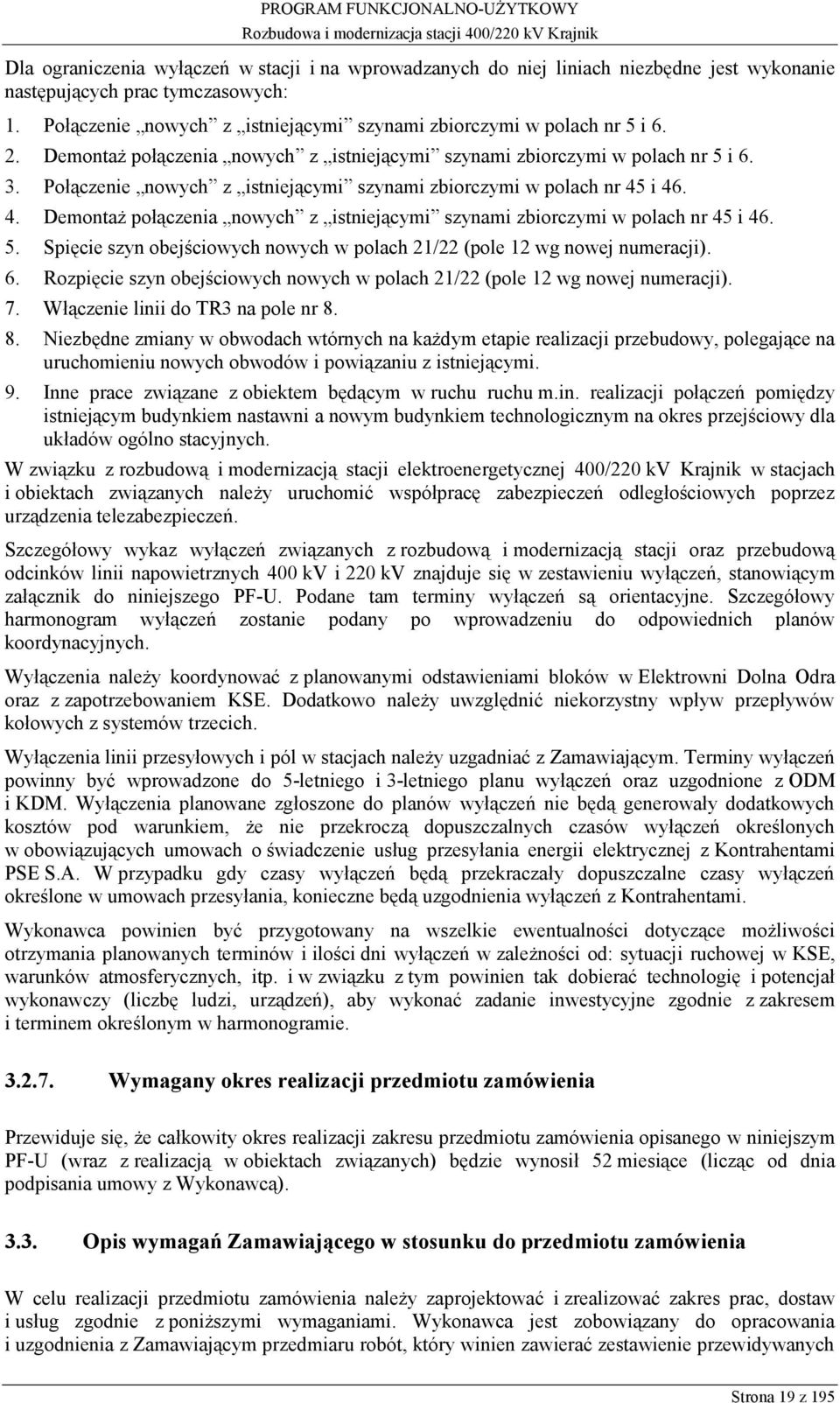

19 Dla ograniczenia wyłączeń w stacji i na wprowadzanych do niej liniach niezbędne jest wykonanie następujących prac tymczasowych: 1. Połączenie nowych z istniejącymi szynami zbiorczymi w polach nr 5 i Demontaż połączenia nowych z istniejącymi szynami zbiorczymi w polach nr 5 i Połączenie nowych z istniejącymi szynami zbiorczymi w polach nr 45 i Demontaż połączenia nowych z istniejącymi szynami zbiorczymi w polach nr 45 i Spięcie szyn obejściowych nowych w polach 21/22 (pole 12 wg nowej numeracji). 6. Rozpięcie szyn obejściowych nowych w polach 21/22 (pole 12 wg nowej numeracji). 7. Włączenie linii do TR3 na pole nr Niezbędne zmiany w obwodach wtórnych na każdym etapie realizacji przebudowy, polegające na uruchomieniu nowych obwodów i powiązaniu z istniejącymi. 9. Inne prace związane z obiektem będącym w ruchu ruchu m.in. realizacji połączeń pomiędzy istniejącym budynkiem nastawni a nowym budynkiem technologicznym na okres przejściowy dla układów ogólno stacyjnych. W związku z rozbudową i modernizacją stacji elektroenergetycznej 400/220 kv Krajnik w stacjach i obiektach związanych należy uruchomić współpracę zabezpieczeń odległościowych poprzez urządzenia telezabezpieczeń. Szczegółowy wykaz wyłączeń związanych z rozbudową i modernizacją stacji oraz przebudową odcinków linii napowietrznych 400 kv i 220 kv znajduje się w zestawieniu wyłączeń, stanowiącym załącznik do niniejszego PF-U. Podane tam terminy wyłączeń są orientacyjne. Szczegółowy harmonogram wyłączeń zostanie podany po wprowadzeniu do odpowiednich planów koordynacyjnych. Wyłączenia należy koordynować z planowanymi odstawieniami bloków w Elektrowni Dolna Odra oraz z zapotrzebowaniem KSE. Dodatkowo należy uwzględnić niekorzystny wpływ przepływów kołowych z systemów trzecich. Wyłączenia linii przesyłowych i pól w stacjach należy uzgadniać z Zamawiającym. Terminy wyłączeń powinny być wprowadzone do 5-letniego i 3-letniego planu wyłączeń oraz uzgodnione z ODM i KDM. Wyłączenia planowane zgłoszone do planów wyłączeń nie będą generowały dodatkowych kosztów pod warunkiem, że nie przekroczą dopuszczalnych czasów wyłączeń określonych w obowiązujących umowach o świadczenie usług przesyłania energii elektrycznej z Kontrahentami PSE S.A. W przypadku gdy czasy wyłączeń będą przekraczały dopuszczalne czasy wyłączeń określone w umowach przesyłania, konieczne będą uzgodnienia wyłączeń z Kontrahentami. Wykonawca powinien być przygotowany na wszelkie ewentualności dotyczące możliwości otrzymania planowanych terminów i ilości dni wyłączeń w zależności od: sytuacji ruchowej w KSE, warunków atmosferycznych, itp. i w związku z tym powinien tak dobierać technologię i potencjał wykonawczy (liczbę ludzi, urządzeń), aby wykonać zadanie inwestycyjne zgodnie z zakresem i terminem określonym w harmonogramie Wymagany okres realizacji przedmiotu zamówienia Przewiduje się, że całkowity okres realizacji zakresu przedmiotu zamówienia opisanego w niniejszym PF-U (wraz z realizacją w obiektach związanych) będzie wynosił 52 miesiące (licząc od dnia podpisania umowy z Wykonawcą) Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia W celu realizacji przedmiotu zamówienia należy zaprojektować i zrealizować zakres prac, dostaw i usług zgodnie z poniższymi wymaganiami. Wykonawca jest zobowiązany do opracowania i uzgodnienia z Zamawiającym przedmiaru robót, który winien zawierać zestawienie przewidywanych Strona 19 z 195

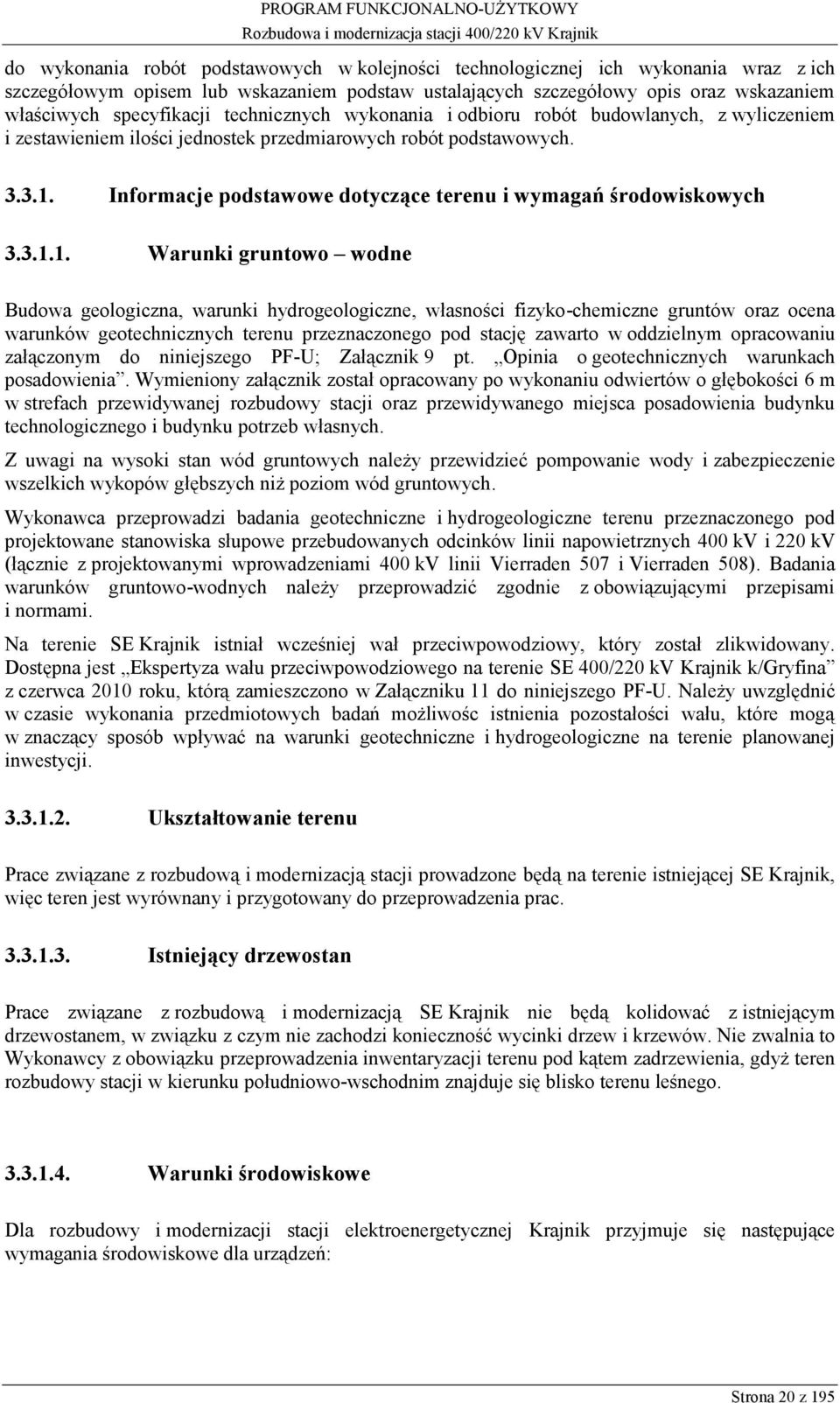

20 do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych Informacje podstawowe dotyczące terenu i wymagań środowiskowych Warunki gruntowo wodne Budowa geologiczna, warunki hydrogeologiczne, własności fizyko-chemiczne gruntów oraz ocena warunków geotechnicznych terenu przeznaczonego pod stację zawarto w oddzielnym opracowaniu załączonym do niniejszego PF-U; Załącznik 9 pt. Opinia o geotechnicznych warunkach posadowienia. Wymieniony załącznik został opracowany po wykonaniu odwiertów o głębokości 6 m w strefach przewidywanej rozbudowy stacji oraz przewidywanego miejsca posadowienia budynku technologicznego i budynku potrzeb własnych. Z uwagi na wysoki stan wód gruntowych należy przewidzieć pompowanie wody i zabezpieczenie wszelkich wykopów głębszych niż poziom wód gruntowych. Wykonawca przeprowadzi badania geotechniczne i hydrogeologiczne terenu przeznaczonego pod projektowane stanowiska słupowe przebudowanych odcinków linii napowietrznych 400 kv i 220 kv (łącznie z projektowanymi wprowadzeniami 400 kv linii Vierraden 507 i Vierraden 508). Badania warunków gruntowo-wodnych należy przeprowadzić zgodnie z obowiązującymi przepisami i normami. Na terenie SE Krajnik istniał wcześniej wał przeciwpowodziowy, który został zlikwidowany. Dostępna jest Ekspertyza wału przeciwpowodziowego na terenie SE 400/220 kv Krajnik k/gryfina z czerwca 2010 roku, którą zamieszczono w Załączniku 11 do niniejszego PF-U. Należy uwzględnić w czasie wykonania przedmiotowych badań możliwośc istnienia pozostałości wału, które mogą w znaczący sposób wpływać na warunki geotechniczne i hydrogeologiczne na terenie planowanej inwestycji Ukształtowanie terenu Prace związane z rozbudową i modernizacją stacji prowadzone będą na terenie istniejącej SE Krajnik, więc teren jest wyrównany i przygotowany do przeprowadzenia prac Istniejący drzewostan Prace związane z rozbudową i modernizacją SE Krajnik nie będą kolidować z istniejącym drzewostanem, w związku z czym nie zachodzi konieczność wycinki drzew i krzewów. Nie zwalnia to Wykonawcy z obowiązku przeprowadzenia inwentaryzacji terenu pod kątem zadrzewienia, gdyż teren rozbudowy stacji w kierunku południowo-wschodnim znajduje się blisko terenu leśnego Warunki środowiskowe Dla rozbudowy i modernizacji stacji elektroenergetycznej Krajnik przyjmuje się następujące wymagania środowiskowe dla urządzeń: Strona 20 z 195

21 Tabela 2. Wymagania środowiskowe dla urządzeń w SE Krajnik Lp. Wyszczególnienie Wymagania 1. Miejsce zainstalowania Wykonanie napowietrzne 2. Maksymalna temperatura otoczenia +40 o C 3. Minimalna temperatura otoczenia -30 o C 4. Wysokość nad poziomem morza nie przekracza 1000 m 5. Średnia wilgotność powietrza w okresie 24 godzin nie przekracza 95% 6. Ciśnienie atmosferyczne hpa 7. Grubość warstwy lodu 10 mm 8. Parcie wiatru odpowiadające 34 m/s 700 Pa 9. Poziom izokerauniczny 27 dni/rok 10. Poziom zabrudzenia zgodnie z IEC/TR III silny 11. Zanieczyszczenie powietrza dwutlenkiem siarki 32 g/m Poziom nasłonecznienia 1200 W/m Aktywność sejsmiczna Strefa Harmonogram realizacji przedmiotu zamówienia Nie później niż 30 dni od daty zawarcia umowy Wykonawca jest zobowiązany opracować i uzgodnić z Zamawiającym uszczegółowienie harmonogramu realizacji przedmiotu zamówienia. 1. Harmonogram realizacji przedmiotu zamówienia (z uwzględnieniem stacji związanych) powinien zawierać co najmniej: a) termin realizacji projektu wykonawczego, b) terminy i zakres badań odbiorczych w miejscu wytwarzania poszczególnych grup urządzeń i systemów, c) terminy dostawy urządzeń po wykonaniu badań odbiorczych w miejscu wytwarzania, d) zakres i terminy realizacji kolejnych elementów prac nie wymagających odstawień urządzeń czynnych stacji, w tym obiektów stacji związanych, e) zakres i terminy realizacji kolejnych elementów prac wymagających odstawień urządzeń czynnych stacji, również w stacjach związanych oraz linii 400 kv i 220 kv, f) zakres i terminy badań odbiorczych przedmiotu zamówienia w stacji elektroenergetycznej wraz z systemami powiązanymi, Strona 21 z 195

22 g) zakres, warunki i terminy przeprowadzenia ruchu próbnego poszczególnych rozbudowywanych/modernizowanych układów stacji wraz z urządzeniami i systemami powiązanymi przed przekazaniem do eksploatacji, h) odbiór przedmiotu zamówienia w stacji i przekazanie całości układu do eksploatacji. 2. W harmonogramie Wykonawca powinien uwzględnić terminy dostaw urządzeń dostarczanych przez Zamawiającego. 3. Harmonogram wyłączeń czynnych urządzeń SE Krajnik i pól w stacjach związanych, sporządzony na bazie załącznika nr 4 niniejszego PF-U w celu opracowania planów wyłączeń elementów KSE potrzebnych do realizacji zadania, powinien zawierać następujące informacje: a) nazwa rozdzielni i elementu, który ma być wyłączany, b) termin wyłączenia, c) wyłączenia towarzyszące, d) gotowość do załączenia; i być spójny z harmonogramem realizacji oraz uzgodniony i zaopiniowany przez Zamawiającego. Harmonogram wyłączeń będzie aktualizowany i koordynowany z Wykonawcą na bieżąco w trakcie trwania realizacji inwestycji z przyczyn związanych z sytuacją ruchową występującą w konkretnym okresie w KSE. 4. Wykaz osób (i kontaktów), ze strony Wykonawcy, odpowiedzialnych za poszczególne określone i zdefiniowane elementy zamówienia i osobę odpowiedzialną za całość zamówienia. 5. Harmonogram realizacji przedmiotu zamówienia powinien być uzgodniony z Zamawiającym. Terminy powinny być podane jako terminy względne (od daty podpisania umowy). 6. Wykonawca powinien przedstawić harmonogram realizacji przedmiotu zamówienia w formie tabeli i wykresu Gantta. 7. Przy tworzeniu harmonogramu należy uwzględnić: a) jako termin rozpoczęcia prac przedmiotu zamówienia przyjąć termin podpisania Umowy (termin 0), tzn. rozpoczęcie procesu opracowania i uzgodnienia dokumentacji wykonawczej i harmonogramów odstawień urządzeń, b) termin rozpoczęcia prac na stacji, począwszy od wejścia na stację - w tygodniach od rozpoczęcia instalowania urządzeń, c) termin zakończenia realizacji po przeprowadzeniu instruktaży, pozytywnym odbiorze na stacji, uzyskaniu pozwolenia na użytkowanie oraz przekazaniu do eksploatacji Wymagania w zakresie spraw formalnoprawnych Planowane zamierzenie inwestycyjne jest zaliczane do mogących zawsze znacząco oddziaływać na środowisko, zgodnie z ustawą z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. nr 199, poz. 1227). Dla takich zamierzeń inwestycyjnych konieczne jest wykonanie raportu oddziaływania przedsięwzięcia na środowisko oraz uzyskanie decyzji o środowiskowych uwarunkowaniach w trakcie opracowywania projektu budowlanego. Dla przedmiotowego zadania została wydana Decyzja Środowiskowa. Zapisy Decyzji Środowiskowej muszą być zweryfikowane przez Wykonawcę w kontekście jej wykonalności. W razie potrzeby aktualizacji Decyzji Wykonawca zobowiązany jest do sporządzenia dokumentów i opracowań niezbędnych do otrzymania Decyzji. Raport o oddziaływaniu przedsięwzięcia na środowisko wymaga uzyskania opinii Zamawiającego. Do obowiązków Wykonawcy należy wykonanie wszelkich prac wynikających z decyzji administracyjnych, w tym m.in. Decyzji Środowiskowej, nawet gdy nie zostały one uszczegółowione w zakresie niniejszego PF-U. Teren objęty jest ochroną pośrednią ujęcia wody Krzypnica. Dlatego też Strona 22 z 195
