REDUKTOR CIŚNIENIA STEROWANY PILOTEM

Transkrypt

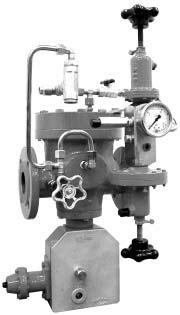

1 NTA0402 REDUKTOR CIŚNIENIA STEROWANY PILOTEM SPIS TREŚCI WSTĘP... 1 CHARAKTERYSTYKA... 2 OZNAKOWANIE... 2 OPIS... 3 CZĘŚCI ZAMIENNE... 3 WYMIARY I CIĘŻAR... 4 ZASADA DZIAŁANIA... 4 MONTAŻ... 5 ROZRUCH PRZY ODBIORZE EKSPLOATACYJNYM... 6 KONSERWACJA... 7 WSTĘP Typ Asoflex jest reduktorem bezpośredniego działania, sterowanym pilotem, stosowanym na sieciach rozdzielczych zasilających przedsiębiorstw przemysłowych i handlowych. może być wyposażony w zawór szybkiego zamykania OS2, który umożliwia szybkie i całkowite odcięcie przepływu gazu w przypadku zbyt niskiego lub zbyt wysokiego ciśnienia wylotowego. spełnia wymagania Dyrektywy 97/23/WE w sprawie urządzeń ciśnieniowych i jest zaklasyfikowany do kategorii IV. 20/08/

2 NTA0402 CHARAKTERYSTYKA Ciśnienie robocze PS 25 barów Maksymalne różnicowe ciśnienie robocze Pmax 25 barów Temperatura robocza TS / 6 0 C Klasa dokładności reduktora AC 2,5 Ciśnienie wylotowe Pa 0,01 do 16 barów Klasa dokładności zaworu szybkiego zamykania AG 2,5 Min. różnica ciśnień Pmin 0,7 bara Zakres nastaw zawieradła do 100 barów Grupy 1 i 2 wg Dyrektywy 97/23/WE, 1. i 2. rodzina gazów wg EN 437, lub inne gazy (sprężone powietrze, azot). Ciecz Gaz nie może mieć właściwości korozyjnych, zawierać zanieczyszczeń (na wlocie musi być urządzenie filtrujące) i musi być suchy. Współczynnik przepływu Współczynniki DN Qf Cg C1 35 C31a MATERIAŁY Reduktor Korpus Stal Pokrywa Stal Tarcza ze szczeliną Stal nierdzewna Membrana Kauczuk nitrylowy Zawór szybkiego zamykania Element łączeniowy Stal Gniazdo Stal nierdzewna Zawieradło Stal Grzybek zawieradła Poliuretan PRZYŁĄCZA Wlot/wylot Rurka impulsowa pilota (IP): gwint 1/4 NPT* Rurka impulsowa zaworu szybkiego zamykania (IS): ISO PN 25 B ISO PN 16 B ISO PN 20 B ANSI 150RF Istnieją również inne możliwości (należy skontaktować się z producentem) gwint 1/4 NPT* Odpowietrznik siłownika (E): gwint 1/4 NPT* Średnica rurki impulsowej: Min. wewn. śr. 8/10 mm (Pa>0.27bar) Min. wewn. śr. 10/12 mm (Pa<0.27bar) OZNAKOWANIE Wymiar BMS Nr Pt min. Wy miar serii FRANCEL Sprężyna Patrz Instrukcja NTAOS2 PS maks. AG maks. mm bar PS 5 barów 20 barów 35 barów AG 2,5 Patrz Instrukcja NTAOS2 Instrukcja NTAOS2 Tylko maks. wg tabeli Nastawa P (w barach) Zalecany zakres Najniższa maks. wartość nastawy Najwyższa maks. wartość nastawy REDUKTOR GRUPA CIECZY 1 (Gaz ziemny) Typ Nr serii Data prod./testu DD MM RRRR DN PN PS PT TS -20/60 C Kat. FRANCE Gallardon Ciecz Gaz ziemny Azot Sprężone powietrze DN PN 16 B 20 B 25 B PT 26 barów 32 bary 40 barów PS 16 barów 18,9 barów 25 barów C32 2

3 NTA0402 OPIS Reduktor składa się z następujących elementów: Wersja bez zaworu szybkiego zamykania: Korpus, pokrywa Podzespół reduktora składający się ze szczelinowej tarczy i membrany/zawieradło Zespół pilota z nastawioną wymaganą wartością (patrz NTAPIL). W zależności od wybranego ciśnienia nominalnego: - Siłownik manometryczny wstępnego rozprężania - Wstępnie obciążona sprężyna - Siłownik manometryczny pilota - Sprężyna pilota - Siłownik manometryczny CZĘŚCI ZAMIENNE Wersja z zaworem szybkiego zamykania: Korpus, pokrywa, element łączeniowy Podzespół reduktora składający się ze szczelinowej tarczy i membrany/zawieradło Zespół pilota z nastawioną wymaganą wartością (patrz NTAPIL) Demontowane gniazdo zaworu szybkiego zamykania. Szczelne zamknięcie zespołu zawieradła zapewnia tarcza zawieradła z poliuretanu Przekaźnik sterujący OS2 wg NTAOS2. - Obudowa siłownika (BM) - Manometryczny siłownik bezpieczeństwa (BMS), który powinien być podłączony po stronie wylotowej reduktora C33a Reduktor Opis Pozycja DN50 DN80 DN100 DN150 Asoflex z/bez zaworu szybkiego zamykania Pierścień uszczelniający Membrana Reduktor Opis Pozycja DN50 DN80 DN100 DN150 Asoflex z zaworem szybkiego Połączenie z pierścieniem zamykania Zawór szybkiego zamykania Przekaźnik sterujący OS2 Manometryczny siłownik bezpieczeństwa Zespół pilota 11 Zgodnie z zamówieniem. Patrz Instrukcja NTAOS2 Patrz Instrukcja NTAOS2 C33b

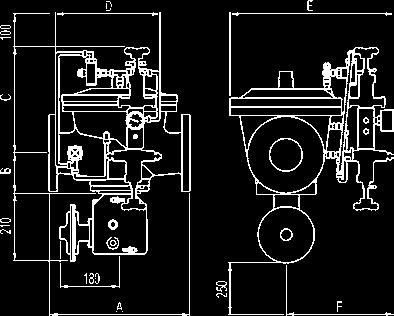

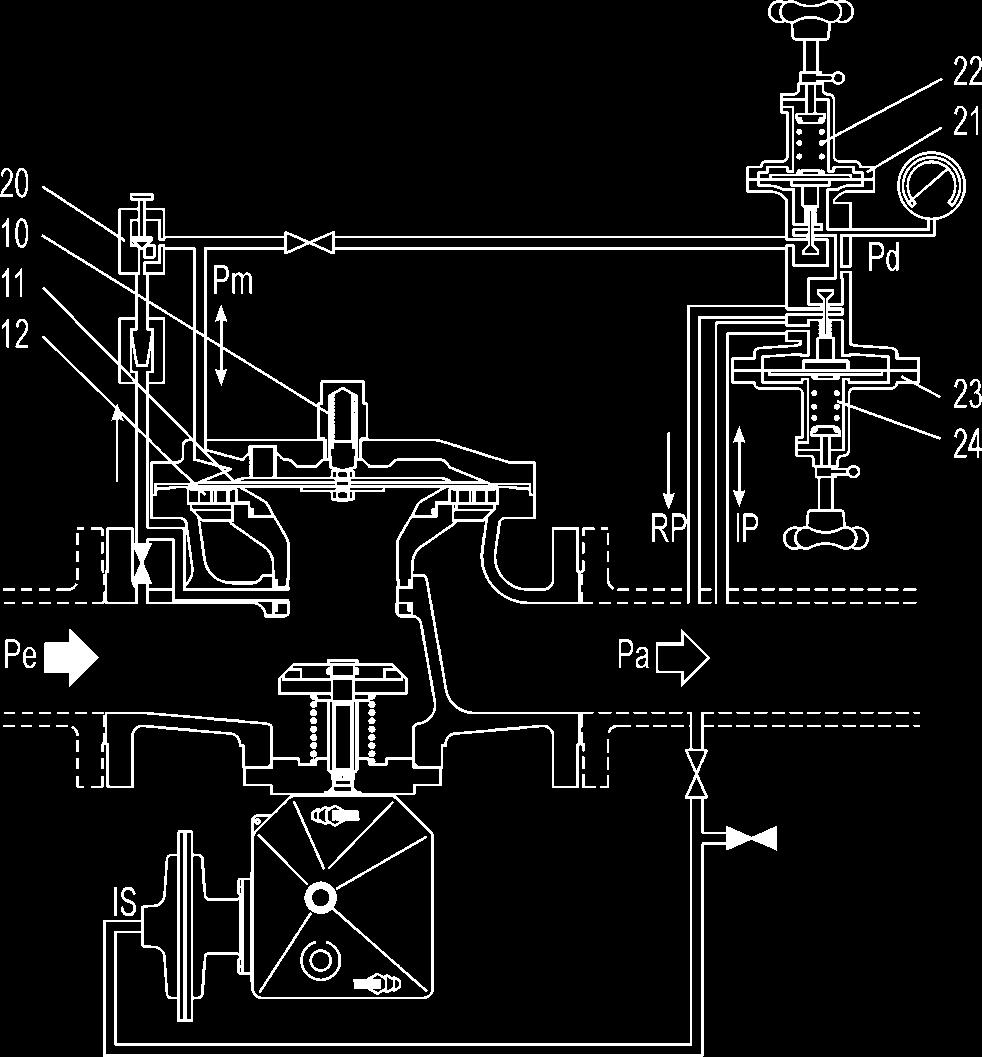

4 NTA0402 WYMIARY I CIĘŻAR DN WYMIARY (w mm) z zaworem szybkiego zamykani lub bez tego zaworu CIĘŻAR: (w kg) A B C D E F Zawór szybkiego zamykania z zaworem bez zaworu C34b ZASADA DZIAŁANIA REDUKTOR jest regulatorem sterowanym za pośrednictwem pilota, wyposażonym w zespół membrany/zawieradła 11. Szczelność zamknięcia zapewnia zespół membrany/zawieradła (11) dociskany do szczelinowej tarczy 12, siła nacisku sprężyny 10 oraz ciśnienie czynnika na wlocie. OTWIERANIE W miarę wzrostu natężenia przepływu maleje ciśnienie wylotowe Pa po stronie wylotowej reduktora i na membranie pilota 23. Pod działaniem sprężyn 22 i 24 następuje otwarcie pilota, a następnie przekaźnika wstępnego rozprężania. W miarę wzrostu przepływu w pilocie, wzrasta strata ciśnienia na zwężce pilota 20. Modulowane ciśnienie Pm maleje i dociera od strony wylotowej poprzez pilota zaporowego RP. Gdy siła nacisku sprężyny 10 i ciśnienie Pm ulegają zmniejszeniu poniżej wartości Pe, reduktor zostaje OTWARTY. ZAMYKANIE REDUKTORA W miarę spadku natężenia przepływu wzrasta ciśnienie wylotowe Pa po stronie wylotowej reduktora. Siła wytwarzana membrany reduktora 23 zostaje pokonana przez siłę sprężyny 24 i pilot 23 zostaje zamknięty. W miarę spadku natężenia przepływu w pilocie, maleje strata ciśnienia na zwężce pilota 20. Wielkość ciśnienia wstępnego rozprężania Pa wzrasta i po przekroczeniu siły nacisku sprężyny 22 powoduje zamknięcie przekaźnika wstępnego rozprężania 21. Gdy siła nacisku sprężyny 10 i ciśnienie Pm ulegają zwiększeniu powyżej wartości Pe, reduktor zostaje ZAMKNIĘTY. ZAWÓR SZYBKIEGO ZAMYKANIA Ciśnienie w strefie chronionej (zazwyczaj jest przewód po stronie wylotu reduktora za zaworem szybkiego zamykania) jest odbierane przez siłownik manometryczny bezpieczeństwa (BMS). Jeżeli ciśnienie wzrośnie powyżej nastawionej wartości, pilot C34a sterujący zwalnia zawieradło zaworu. Na skutek nacisku wywieranego przez sprężynę zamykającą i ciecz (w celu zamknięcia zaworu), zawieradło zostaje dociśnięte do gniazda. Przepływ gazu jest ograniczany do momentu usunięcia awarii i ręcznego uzbrojenia siłownika manometrycznego. W celu ponownego tarcia zaworu konieczne jest wyrównanie ciśnienia po stronie wlotowej i wylotowej. Siłownik jest uzbrajany po otwarciu zewnętrznego zaworu obejściowego. Po uzbrojeniu siłownika należy zamknąć zawór obejściowy. C35 4

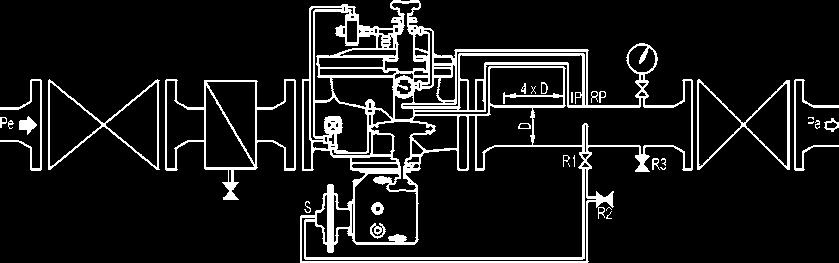

5 NTA0402 MONTAŻ C36 Urządzenie powinno być obsługiwane przez wykwalifikowanego i przeszkolonego pracownika.! UWAGA!! UWAGA! Reduktor jest instalowany na poziomym rurociągu. W wersji reduktora z zaworem szybkiego zamykania przekaźnik zwalniający jest skierowany w dół (patrz schemat). Zalecany jest montaż według wymagań EN Reduktor należy montować zgodnie z kierunkiem przepływu cieczy (wskazanym strzałką). Przy łączeniu z innymi elementami należy uważać, aby nie powstały zbyt duże naprężenia w korpusie, a elementy łączeń (śruby, pierścienie uszczelniające, kołnierze) powinny być geometrycznie dopasowane do urządzenia i odpowiadać jego warunkom pracy. W przypadku konieczności należy zastosować podporę, aby zapobiec wystąpieniu naprężeń w korpusie (podporę można umieścić pod kołnierzami). Rurkę impulsową pilota (IP) należy podłączać na prostym odcinku rury wylotowej w odległości czterech średnic. W wersji z wbudowanym zaworem szybkiego zamykania podłączyć manometryczny siłownik bezpieczeństwa do rurki impulsowej (IS) podłączonej w odległości czterech średnic na prostym odcinku rury. Zaleca się odsunięcie rurki zaworu szybkiego zamykania (IS) od rurki impulsowej pilota (IP). Nie podłączać rurek impulsowych do niżej położonego przewodu generatora impulsów. Zaleca się instalowanie zaworu odcinającego (R1) i zaworu atmosferycznego (R2) oba te zawory mogą być przydatne do sprawdzania działania zaworu szybkiego zamykania i kontroli. Sprawdzić, czy podłączona jest rurka impulsowa pilota i jest otwarty zawór odcinający (R1) (o ile jest zainstalowany, ale nie był zalecany). Nie wolno wprowadzać żadnych zmian do konstrukcji urządzenia (wiercenie, szlifowanie, spawanie...). Zaleca się instalowanie zaworu technicznego (R3) na przewodzie wylotowym, aby ułatwić regulację i upust do atmosfery. Sprawdzić, czy od strony wlotowej znajduje lub znajdują się odpowiednie urządzenia zabezpieczające pozwalające zapobiec przekroczeniu zakresu zastosowania (PS i TS). Sprawdzić, czy zakres zastosowania jest zgodny z odpowiednimi warunkami roboczymi. W przypadku wersji z wbudowanym zaworem szybkiego zamykania sprawdzić, czy manometryczny siłownik bezpieczeństwa (BMS) i sprężyna są zgodne z warunkami pracy po stronie połączonego z nim reduktora. Urządzenie, a zwłaszcza przekaźnik zwalniający, powinny być zabezpieczone przed wszelkimi wstrząsami. Użytkownik reduktora powinien sprawdzić lub zastosować zabezpieczenia dostosowane do otoczenia. W przypadku standardowych reduktorów zabezpieczenia przeciwpożarowe, sejsmiczne czy odgromowe nie są uwzględniane. W przypadku konkretnych wymagań klienta może być udostępniony asortyment specjalnych wyrobów i/lub zestaw odpowiednich obliczeń. W przypadku wersji z zaworem szybkiego zamykania sprawdzić, czy ogranicznik ciśnienia na wlocie reduktora gwarantuje ciśnienie graniczne mniejsze lub równe ciśnieniu pilota PS. 5

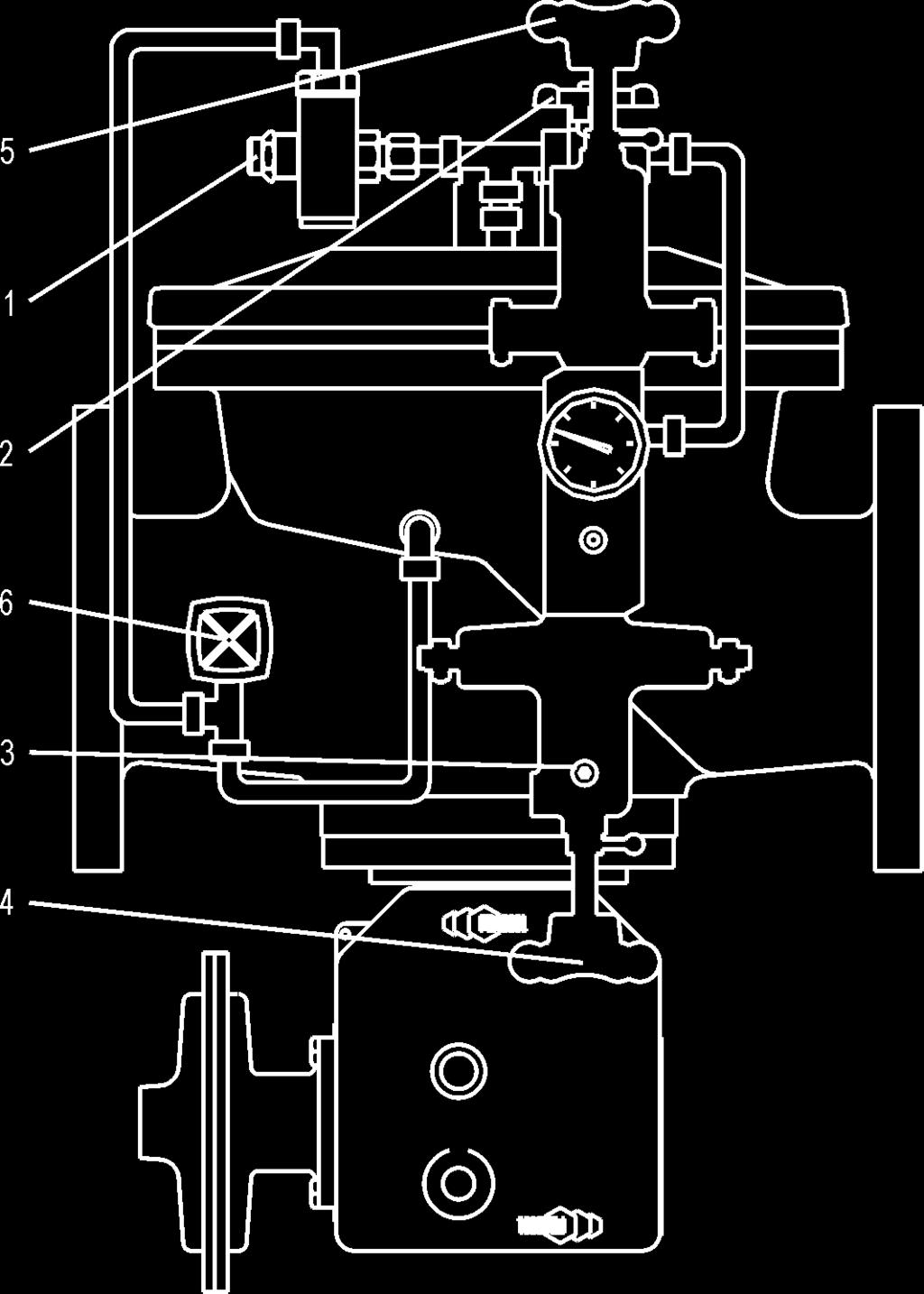

6 NTA0402 ROZRUCH PRZY ODBIORZE EKSPLOATACYJNYM Czynności dotyczące wersji z zaworem szybkiego zamykania są wymienione kursywą. Urządzenie powinno być obsługiwane przez wykwalifikowanych i przeszkolonych pracowników. KONTROLA WSTĘPNA Położenia rozruchowe Zawory na wlocie i wylocie g Zamknięte Sprawdzić, czy między zaworami na wlocie i wylocie nie występuje ciśnienie. Kurek 2 zasilający pilota Pokrętła zaworu wstępnego rozprężania 5 i pilota 4 g Odkręcone Zawór doładowania 1 pilota g Otworzyć o pół obrotu Ogranicznik 3 (zapobiegający zjawisku pompowania) g Otworzyć o pół obrotu (tylko w przypadku LP) g Zamknięte Zawór obejściowy 6 zaworu szybkiego zamykania C37 Weryfikacja wartości zadanej Za pośrednictwem zaworu atmosferycznego podnieść ciśnienie do poziomu wymaganego dla reduktora. 1. stopień przekaźnika sterującego g ustawienie (1. stopień) g Otwarte (2. stopień) g Stopniowo zwiększać ciśnienie aż do momentu zadziałania siłownika g W razie potrzeby wyregulować nastawę (NTAOS2) Zapisać wartość ustawionego ciśnienia na urządzeniu lub wpisać do raportu z rozruchu eksploatacyjnego. Położenia przed odbiorem eksploatacyjnym Zawór odcinający na rurce impulsowej (R1) g Otwarty Zawór atmosferyczny na rurce impulsowej (R2) g Zamknięte Zawór techniczny (R3) Stopień 1 Stopień 2 Urządzenie jest gotowe do odbioru eksploatacyjnego C38a C38b ROZRUCH PRZY ODBIORZE EKSPLOATACYJNYM Zawór wlotowy g Otworzyć bardzo powoli Zawór obejściowy 6 zaworu szybkiego zamykania g Otworzyć powoli 1-szy stopień przekaźnika sterującego g Ustawić (1. stopień) g Otworzyć (2. stopień) Zawór techniczny (R3) g Uchylony Zawór obejściowy 6 zaworu szybkiego zamykania Kurek zasilający 2 pilota g Otworzyć Pokrętło zaworu wstępnego rozprężania 5 g Wkręcając ustawić wartość Pa + 2 bary Pokrętło pilota 4 g Wkręcając, ustawić wartość Pa Zawór wylotowy g Otworzyć powoli Zawór techniczny (R3) Odbiór eksploatacyjny urządzenia został dokonany Zaleca się uszczelnienie przekaźnika zwalniającego. 6

7 NTA0402 KONSERWACJA Czynności dotyczące wersji z zaworem szybkiego zamykania są wymienione kursywą. PRZEGLĄDY ZWIĄZANE Z OBSŁUGĄ TECHNICZNĄ Zalecana częstotliwość przeglądów: Co najmniej dwa razy do roku Sprawdzić: Sprawdzenie nastawy Szczelność zespołu membrany - zawieradła Wartość wyzwalającą i nastawioną Szczelność zawieradła zaworu szybkiego zamykania Położenia początkowe Zawór wlotowy g Otwarty Zawór wylotowy g Otwarty Reduktor g Uruchomiony Ciśnienie na wlocie i wylocie reduktora. g Otwarte Kontrola szczelności (oraz kontrola funkcji wyzwalania w przypadku wersji z zaworem szybkiego zamykania) Zawór wlotowy Zawór wylotowy Reduktor Obserwować wartości ciśnienia wylotowego (sprawdzenie szczelności reduktora) Jeżeli ciśnienie na wylocie wzrasta Obserwować wartości Pa Brak wewnętrznej szczelności Zamknąć kurek zasilający pilota Jeżeli ciśnienie jest stabilne Jeżeli ciśnienie na wylocie wzrasta Jeżeli ciśnienie na wylocie zachowuje stałą wartość Obserwować wartości Pa Jeżeli ciśnienie na wlocie maleje Jeżeli ciśnienie na wlocie jest stabilne Zwiększać nastawę do wyzwolenia siłownika (nie przekraczając wartości ciśnienia wylotowego) Nieszczelność pilota Sprawdzić kurek pilota Nieszczelność reduktora Sprawdzić zespół membrany-zawieradła Sprawdzić gniazdo reduktora Reduktor jest szczelnie zamknięty Zewnętrzna nieszczelność Zlokalizować i usunąć nieszczelność Reduktor jest szczelnie zamknięty Jeżeli zawieradło zaworu szybkiego zamykania nie zamyka się Jeżeli zawieradło zaworu szybkiego zamykania zamyka się Obserwować wartości ciśnienia wylotowego Wadliwe działanie Sprawdzić przekaźnik wyzwalający Sprawdzić zawieradło zaworu szybkiego zamykania Prawidłowe działanie Jeżeli ciśnienie na wylocie jest stałe Obniżyć ciśnienie na wylocie reduktora Obserwować wartości ciśnienia wylotowego (kontrola szczelności) Jeżeli ciśnienie na wlocie wzrasta Jeżeli ciśnienie na wylocie zachowuje stałą wartość Brak wewnętrznej szczelności Sprawdzić zawieradło zaworu szybkiego zamykania Sprawdzić gniazdo zaworu szybkiego zamykania Sprawdzić zawór obejściowy Zawieradło zaworu szybkiego zamykania jest szczelne 7

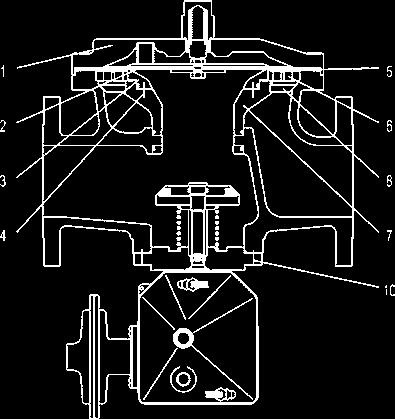

8 NTA0402 KONSERWACJA DEMONTAŻ REDUKTORA I ZAWORU SZYBKIEGO ZAMYKANIA Zalecana częstotliwość: co 4-6 lat (lub częściej w zależności od warunków pracy) Sprawdzić: Stan pierścieni uszczelniających, membran, grzybka, smarowanie Wymiana: pierścienie uszczelniające, membrana Narzędzia: Nasadki zewnętrzne do kluczy sześciokątnych 2, 5 i 3 Klucze płaskie 13, i 36 (pilot) 2 płaskie klucze stosownie do DN REDUKTOR Zawieradło zamknięte Zamknąć zawory na wlocie i wylocie Upuścić ciśnienie na wylocie Upuścić ciśnienie na wlocie Zdemontować zespół pilota (klucze 19, 36) Wymontować obudowę sprężyny 1 (klucz 17 (DN 50), 19 ( inne DN)) Wymontować membranę i płytki 2 Odkręcić śruby 4 i wymontować gniazdo 3 Wymontować szczelinową tarczę 5 i podporę 6 Wymontować odstępnik klatkę tłumiącą 8 (wersja S) Wymontować odstępnik 7 ZAWÓR SZYBKIEGO ZAMYKANIA (Wersja z zaworem szybkiego zamykania) Odkręcić śruby ustalające 10 (klucze 13 (DN 50, 80); 17 (DN 100); 19 (DN 150)) Wymontować zespół zaworu szybkiego zamykania (patrz NTAOS2) PONOWNY MONTAŻ Wykonać opisane powyżej czynności w odwrotnej kolejności (przestrzegać wielkości momentów dokręcania). Wymieniać membranę co 6 lat lub częściej, w zależności od jej stanu Wymieniać zawieradło co 12 lat lub częściej, w zależności od jego stanu Emerson Process Management Regulator Division Francel S.A. Z.A. La Croix St. Mathieu Gallardon - Francja Tel. +33 (0) Fax +33 (0) Klucz Moment (Nm) Klucz do wkrętów Moment (Nm) z gniazdem sześciokątnym 5 6 Przy montażu należy każdorazowo wymieniać pierścienie uszczelniające. Smarować śruby przed dociśnięciem Pokryć pierścienie uszczelniające cienką warstwą smaru (silikonowego) Pokryć trzpień cienką warstwą smaru (silikonowego) Posmarować mechanizm przekaźnika zwalniającego (jarzmo i śrubę) (smar molibdenowo grafitowy) Posmarować sprężynę BMS (smar molibdenowo grafitowy) C39 C39a Francel S.A. 2004, drukowane we Francji przez MARCOM Francel. Francel bierze na siebie odpowiedzialność za charakterystykę techniczną, wymiary i rysunki dopiero po pisemnym potwierdzeniu. 8
