1 mgr inż. Lidia Kisielewska 1

2 Grupa Saint-Gobain została założona w 1665 r za panowania Ludwika XIV, wykonała salę lustrzaną na Wersalu dostarczyła szkło dla piramidy w Luwrze dostarcza izolacji do 20% domów w USA produkuje szyby do 50% samochodów w Europie wytwarza millionów butelek, flakonów i innych opakowań szklanych dostarczyła zbrojące włókna szklane na potrzeby budowy Eurotunelu wyposażyła ponad 80 światowych stolic i ponad 1000 większych miast w systemy wodociągowe 2

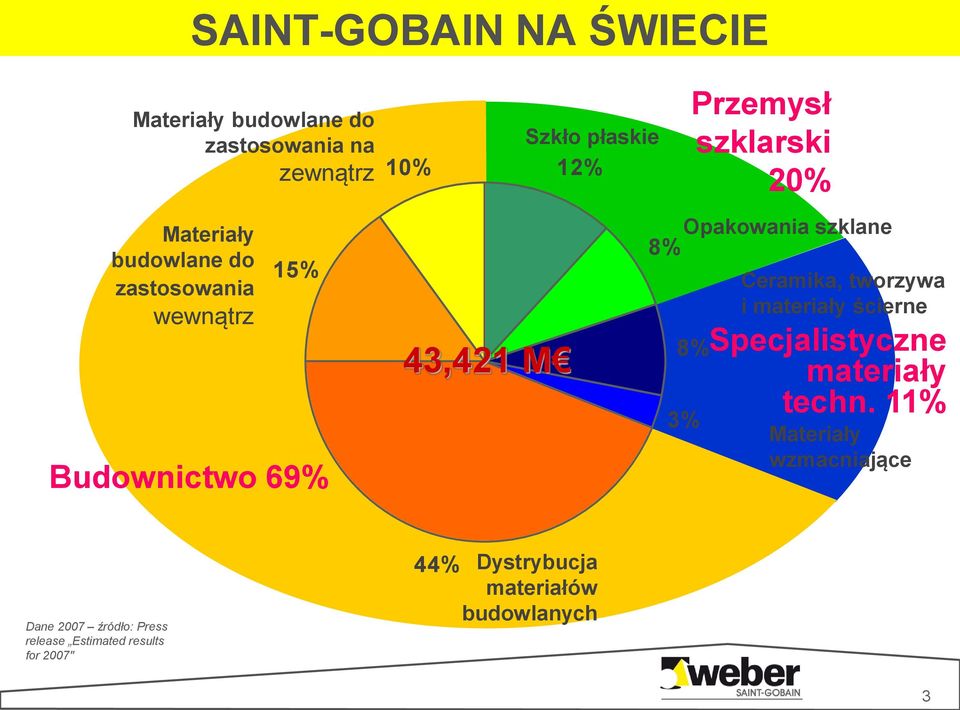

3 SAINT-GOBAIN NA ŚWIECIE Materiały budowlane do zastosowania na zewnątrz Materiały budowlane do zastosowania wewnątrz 15% Budownictwo 69% 10% 43,421 M Szkło płaskie 12% Opakowania szklane 8% 8% 3% Przemysł szklarski 20% Ceramika, tworzywa i materiały ścierne Specjalistyczne materiały techn. 11% Materiały wzmacniające Dane 2007 źródło: Press release Estimated results for 2007" 44% Dystrybucja materiałów budowlanych 3

4 SAINT-GOBAIN NA ŚWIECIE przedstawicielstwa w 53 krajach pracowników Firmy grupy SG: Isover Ecophon Rigips Weber Glaspol Pam Abrasives SGDB 4

5 WEBER NA ŚWIECIE przedstawicielstwa w 52 krajach świata oddziały w 35 krajach świata 230 zakładów ponad 100 lat doświadczeń rozwiązania systemowe nowoczesne technologie najwyższa jakość 5

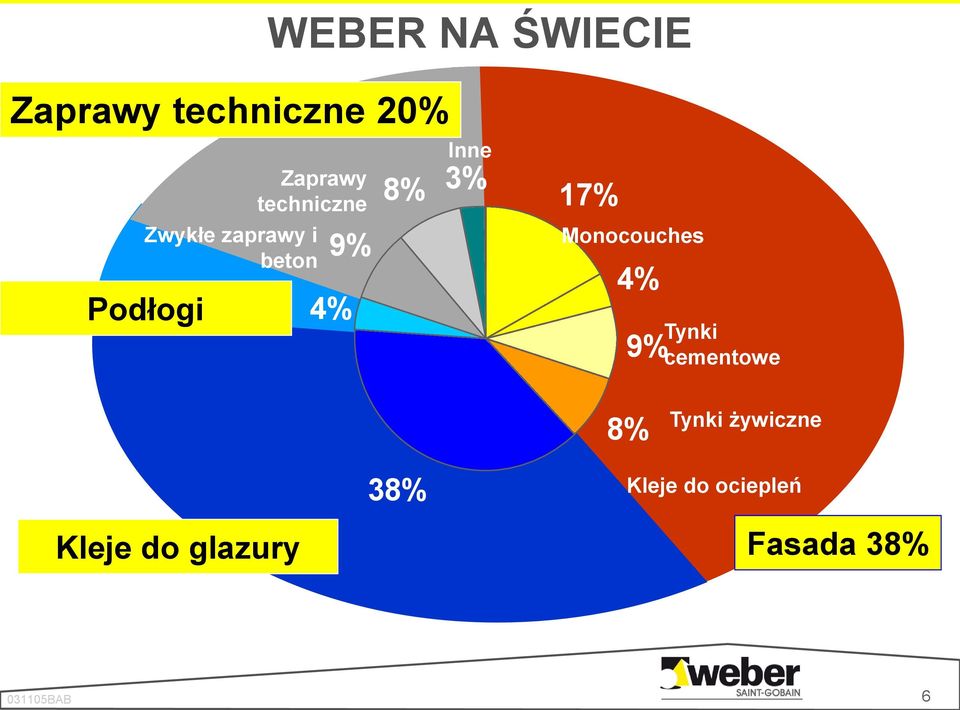

6 WEBER NA ŚWIECIE Zaprawy techniczne 20% Zwykłe zaprawy i beton Podłogi Zaprawy techniczne 9% 4% Inne 8% 3% 17% Monocouches 4% 9% Tynki cementowe 8% Tynki żywiczne Kleje do glazury 38% Kleje do ociepleń Fasada 38% BAB 6

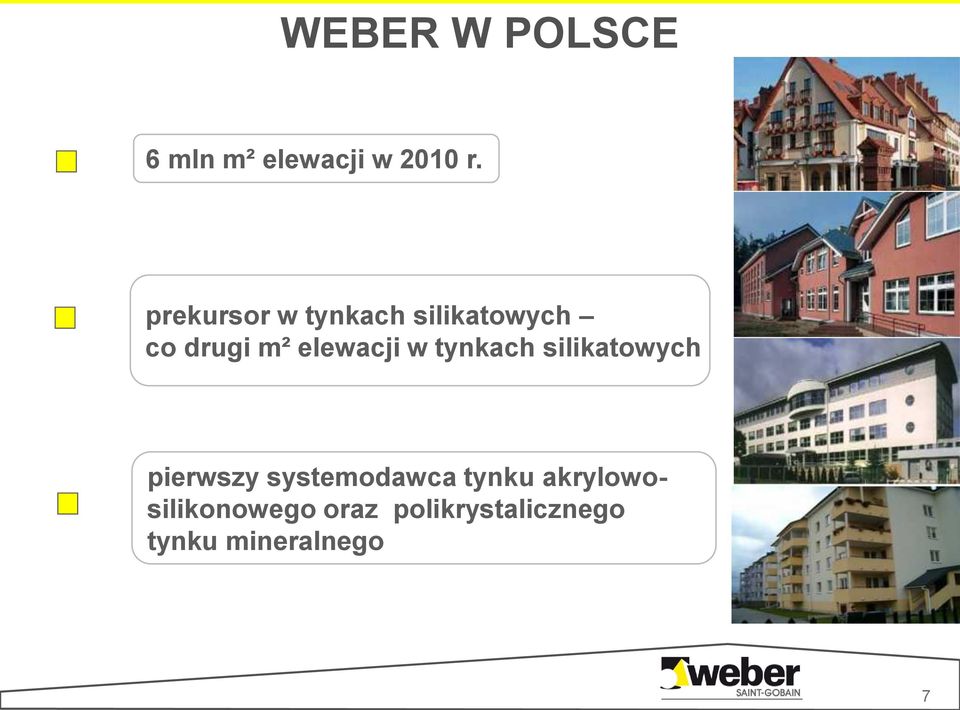

7 WEBER W POLSCE 6 mln m² elewacji w 2010 r. prekursor w tynkach silikatowych co drugi m² elewacji w tynkach silikatowych pierwszy systemodawca tynku akrylowosilikonowego oraz polikrystalicznego tynku mineralnego 7

8 WEBER W POLSCE w 2009 r. połączenie z maxit nowa oferta produktowa nowa oferta Weber Deitermann nowa oferta produktów Weber Leca Keramzyt 8

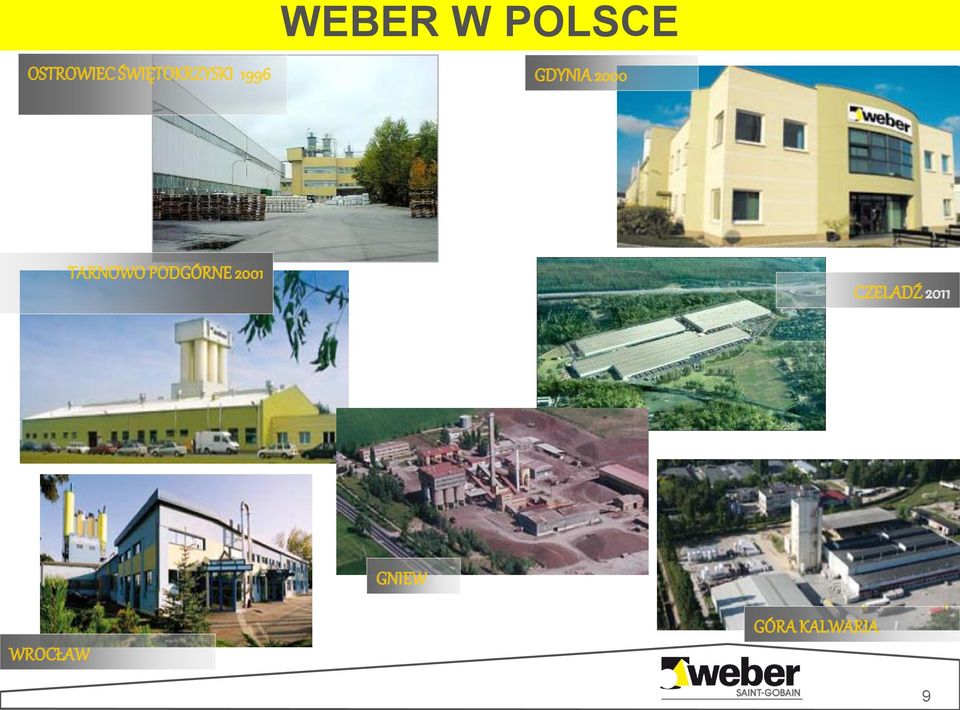

9 WEBER W POLSCE OSTROWIEC ŚWIĘTOKRZYSKI 1996 GDYNIA 2000 TARNOWO PODGÓRNE 2001 CZELADŹ 2011 GNIEW WROCŁAW GÓRA KALWARIA 9

10 PALETA PRODUKTÓW Systemy ociepleniowe Tynki wewnętrzne Gładzie i szpachle Tynki zewnętrzne Kleje i fugi do glazury Zaprawy murarskie Podkłady podłogowe Hydroizolacje 10

11 INNOWACYJNE SYSTEMY OCIEPLENIOWE WEBER 11

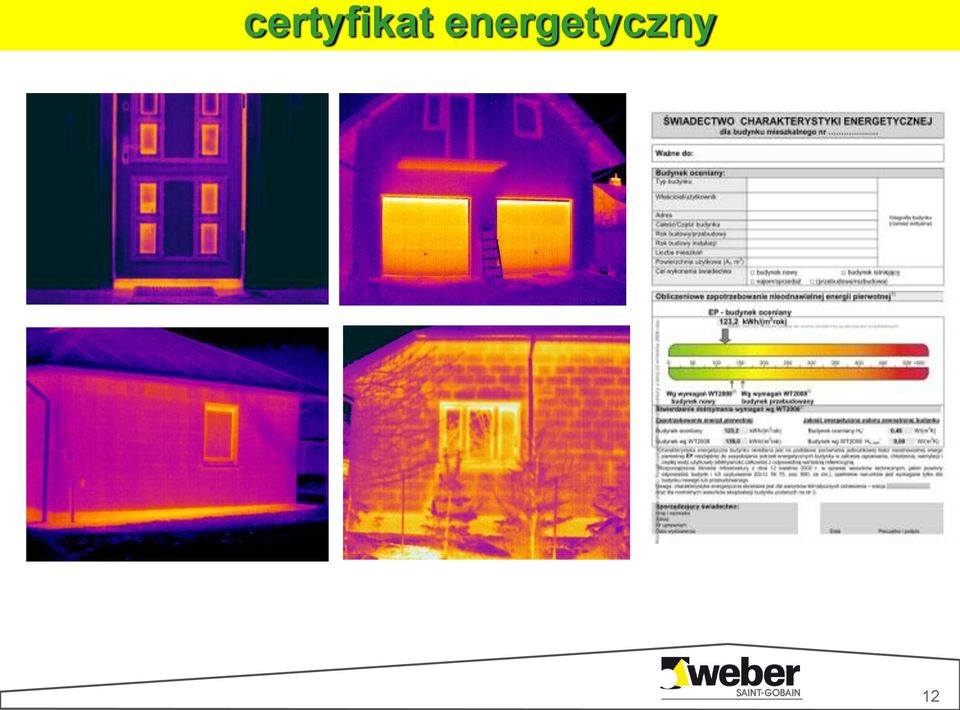

12 certyfikat energetyczny 12

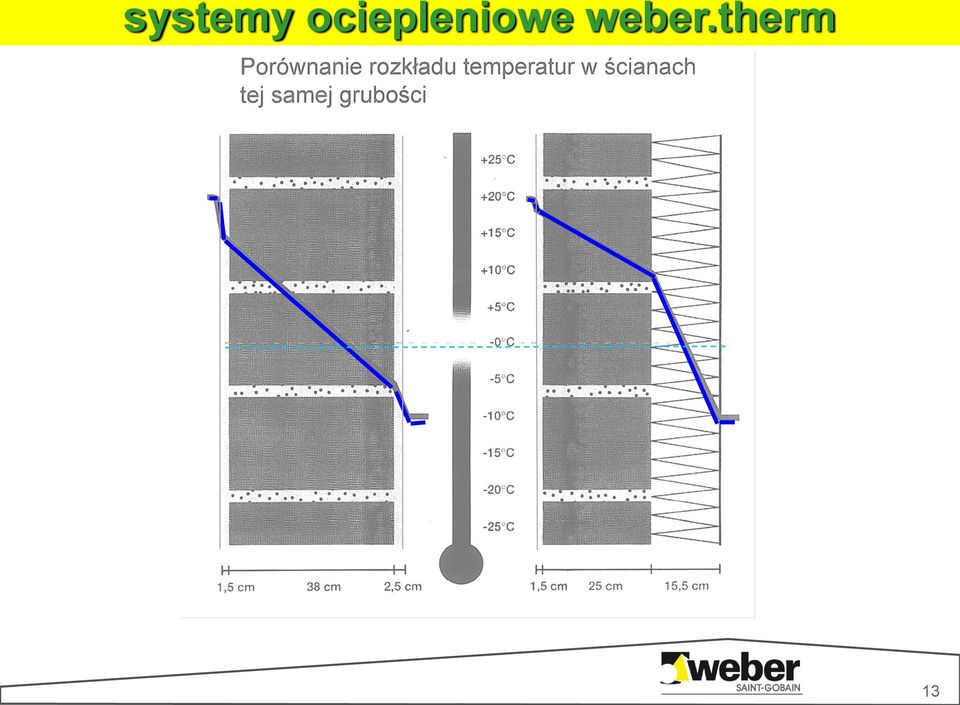

13 systemy ociepleniowe weber.therm 13

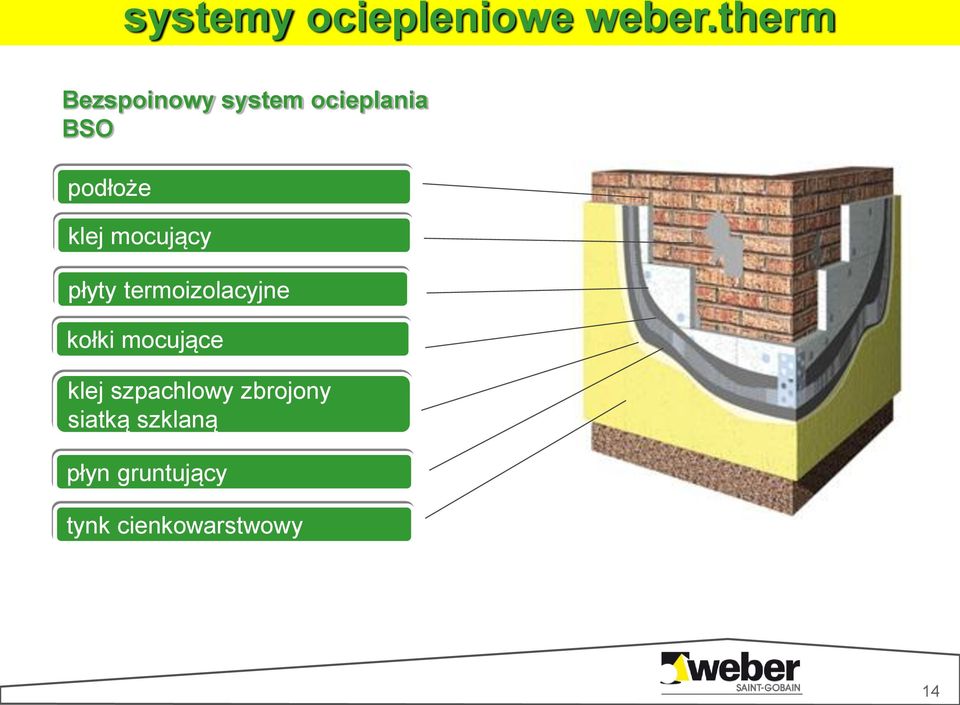

14 systemy ociepleniowe weber.therm Bezspoinowy system ocieplania BSO podłoże klej mocujący płyty termoizolacyjne kołki mocujące klej szpachlowy zbrojony siatką szklaną płyn gruntujący tynk cienkowarstwowy 14

15 weber.therm LAMBDA Izolacja 0,021 wieku 15

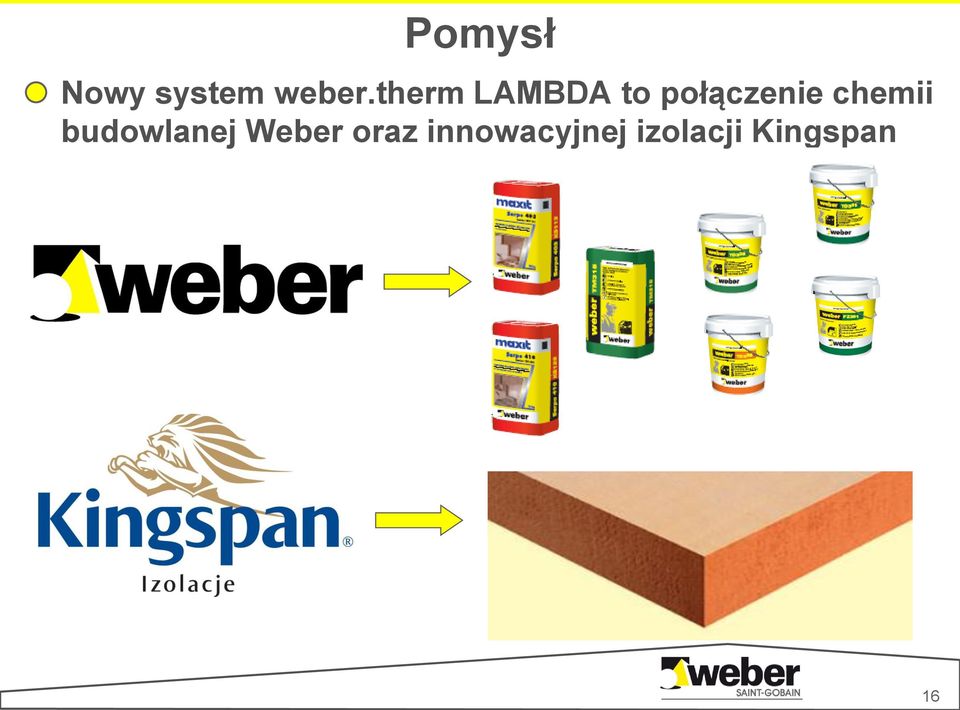

16 Pomysł Nowy system weber.therm LAMBDA to połączenie chemii budowlanej Weber oraz innowacyjnej izolacji Kingspan 16

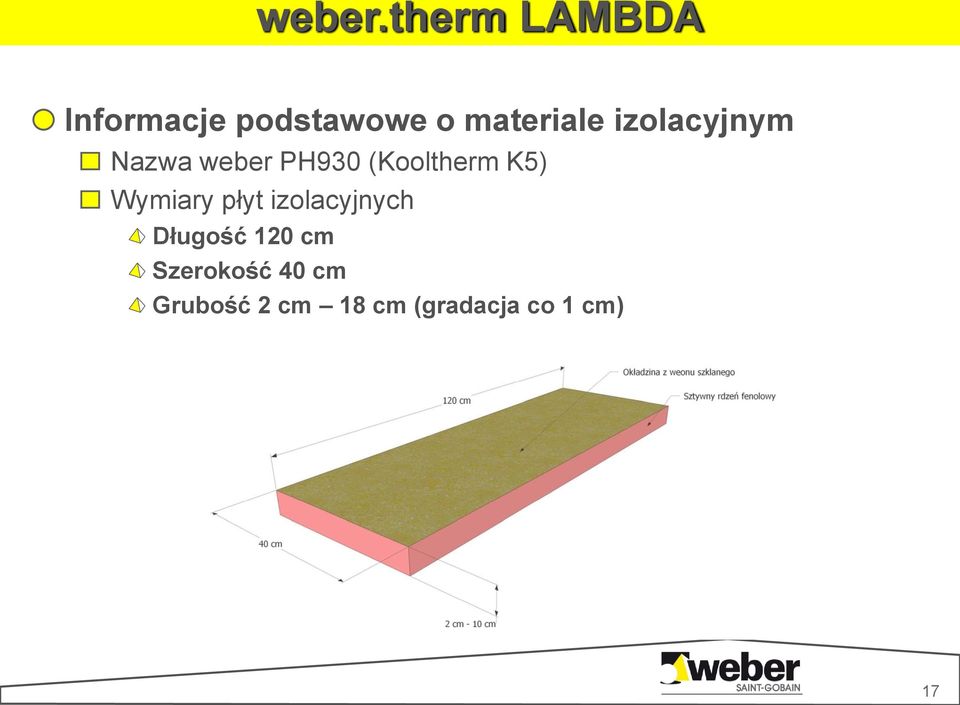

17 weber.therm LAMBDA Informacje podstawowe o materiale izolacyjnym Nazwa weber PH930 (Kooltherm K5) Wymiary płyt izolacyjnych Długość 120 cm Szerokość 40 cm Grubość 2 cm 18 cm (gradacja co 1 cm) 17

18 weber.therm LAMBDA Budowa płyt weber PH930 (Kooltherm K5) Rdzeń: sztywny, fenolowy materiał izolacyjny klasy premium Rdzeń ma budowę komórkową zamkniętą, dzięki czemu osiąga najlepsze właściwości termoizolacyjne spośród produktów oferowanych na rynku Obustronne okładziny: welon szklany łączony z rdzeniem samoistnie w trakcie formowania się rdzenia Materiały termoizolacyjne widziane pod mikroskopem PF & PIR EPS WM Zamknięta budowa komórkowa - 98% komórek zamkniętych Zamknięta budowa komórkowa z kapilarami! Otwarta budowa komórkowa materiał włóknisty! 18

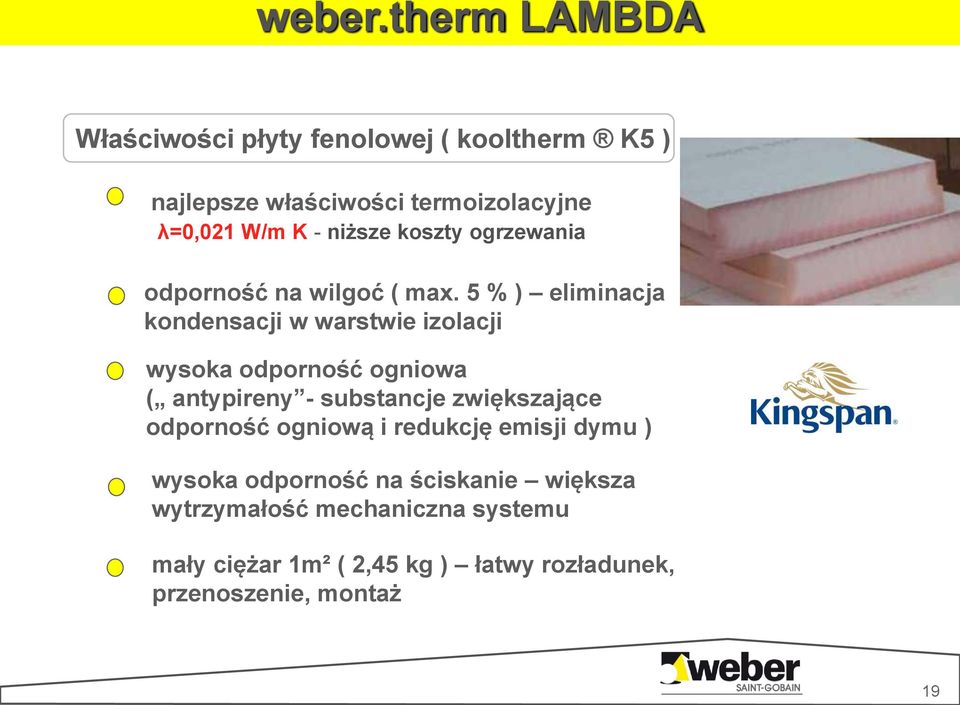

19 weber.therm LAMBDA Właściwości płyty fenolowej ( kooltherm K5 ) najlepsze właściwości termoizolacyjne λ=0,021 W/m K - niższe koszty ogrzewania odporność na wilgoć ( max. 5 % ) eliminacja kondensacji w warstwie izolacji wysoka odporność ogniowa ( antypireny - substancje zwiększające odporność ogniową i redukcję emisji dymu ) wysoka odporność na ściskanie większa wytrzymałość mechaniczna systemu mały ciężar 1m² ( 2,45 kg ) łatwy rozładunek, przenoszenie, montaż 19

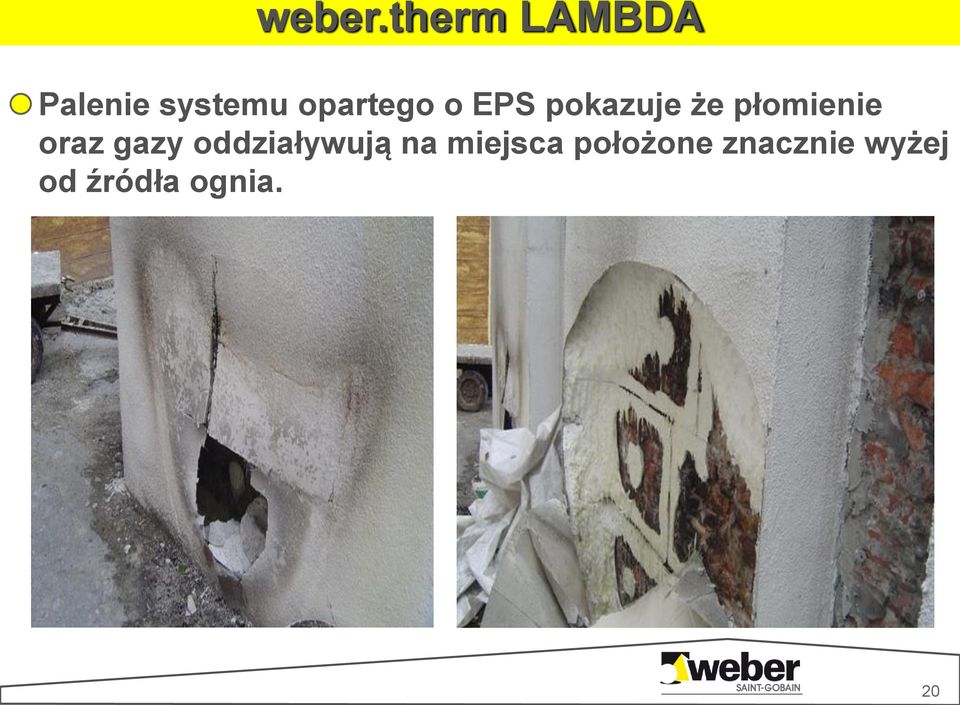

20 weber.therm LAMBDA Palenie systemu opartego o EPS pokazuje że płomienie oraz gazy oddziaływują na miejsca położone znacznie wyżej od źródła ognia. 20

21 weber.therm LAMBDA Pożar rozprzestrzenił się od garażu aż do mieszkania na 3 piętrze 21

22 weber.therm LAMBDA Palenie systemu weber.therm LAMBDA pokazuje bardzo wysoką odporność systemu na ogień!!! 22

23 weber.therm LAMBDA Porównanie parametrów płyty weber PH930 i wełny mineralnej 23

24 weber.therm LAMBDA Porównanie współczynnika przenikania ciepła dla ściany zewnętrznej ocieplonej ETICS opartych o różne materiały izolacyjne 24

25 weber.therm systemy weber.therm LAMBDA gdzie i dlaczego warto stosować system weber.therm LAMBDA? w budynkach z głęboko osadzoną stolarką okienną zastosowanie rozwiązania weber.therm LAMBDA na budynkach z głęboko osadzoną stolarką okienną maksymalizuje ilość światła słonecznego wpadającego do pomieszczenia 25

26 weber.therm LAMBDA gdzie i dlaczego warto stosować system weber.therm LAMBDA? w budynkach z małym okapem zastosowanie rozwiązania weber.therm LAMBDA pozwala na prawidłowe ocieplenie budynku, w którym zbyt krótkie okapy uniemożliwiają zastosowanie tradycyjnych materiałów izolacyjnych 26

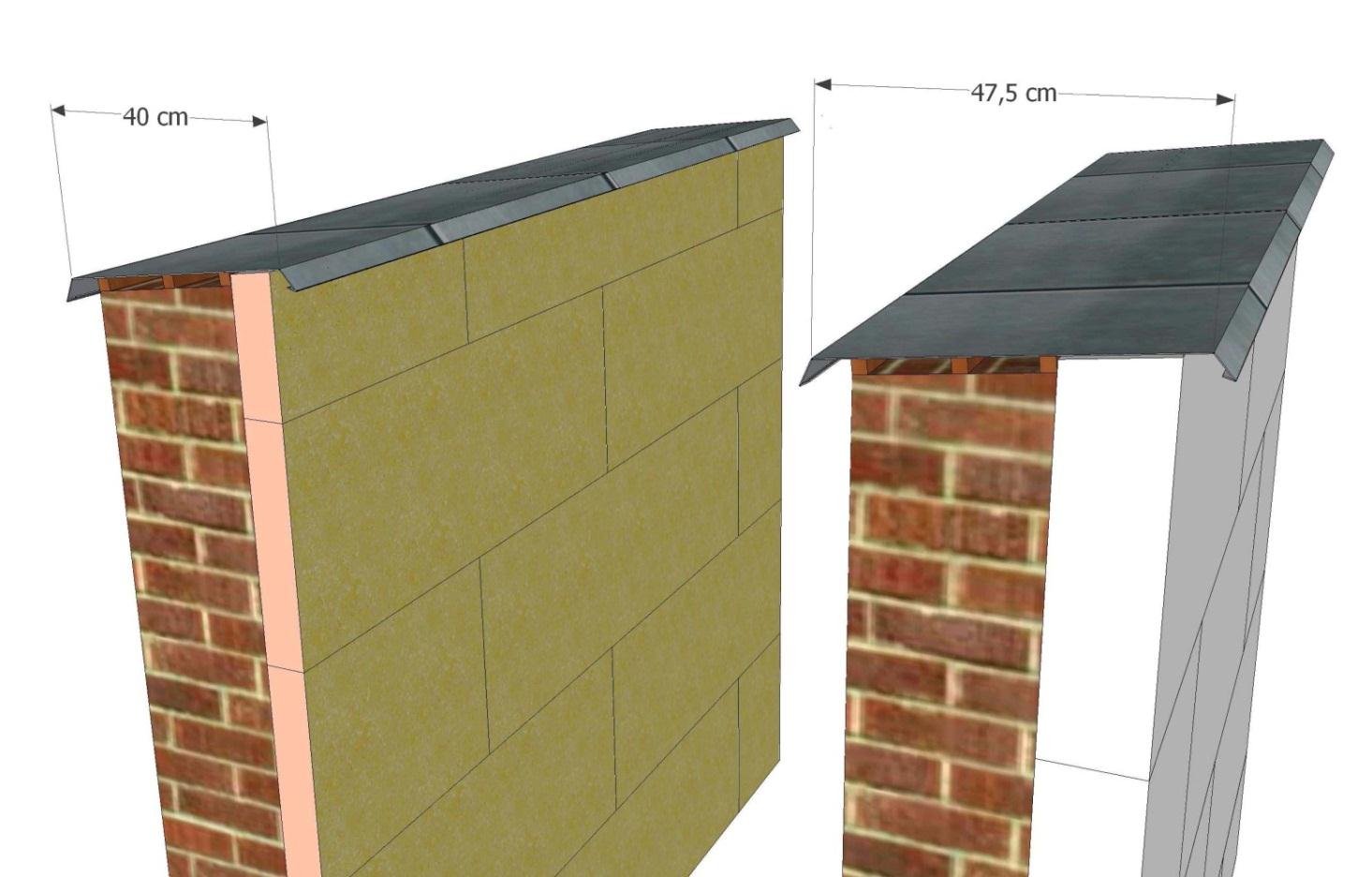

27 weber.therm LAMBDA Zalety systemu weber.therm LAMBDA Możliwość ocieplenia budynków z malym okapem (zastosowanie EPS wymusza wydłużenie więźby dachowej) 27

28 weber.therm LAMBDA Zalety systemu weber.therm LAMBDA Możliwość ocieplenia budynków z malym okapem (weber PH930 umożliwia prawidłowe ocieplnie bez konieczności przebudowy dachu!!!) 28

29 weber.therm LAMBDA Zalety systemu weber.therm LAMBDA Łatwiejsze ocieplenie obwodowe otworów okiennych i drzwiowych (zamiast 4 cm izolacji z EPS wystarcza 2 cm weber PH930!!!) 29

30 weber.therm LAMBDA Zalety systemu weber.therm LAMBDA Efektywne ocieplenie małych wnęk balkonowych!!! 30

31 weber.therm LAMBDA Zastosowanie EPS wnęka ma 1,34 m*2,68 m = 3,59 m 2 31

32 weber.therm LAMBDA Zastosowanie weber PH930 wnęka ma 1,42 m*2,84 m = 4,03 m 2!!! 32

33 weber.therm LAMBDA Wprowadzenie rozwiązanie weber.therm LAMBDA na wnęki balkonowe w budynku dwuklatkowym o powierzchni elewacji 1500 m 2 podwyższa całkowity koszt ocieplenia o 2,8%!!!!! Mała wnęka balkonowa dzięki zastosowaniu systemu weber.therm LAMBDA może być o 12 % większa!!! 33

34 weber.therm LAMBDA gdzie i dlaczego warto stosować system weber.therm LAMBDA? w budynkach z małymi balkonami lub loggiami 34

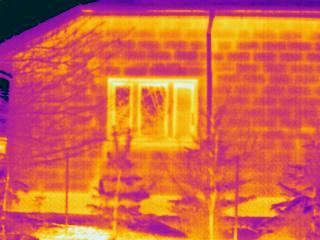

35 weber.therm LAMBDA Zdjęcia termowizyjne systemu weber.therm LAMBDA potwierdzają wysoką skuteczność rozwiązania oraz bezkonkurencyjny współczynnik przewodzenia ciepła = 0,021 W/(m*K)!!! 35

36 weber.therm LAMBDA Ocieplenie płyty balkonowej styropianem powoduje, że płyta balkonowa ma znaczną grubość 35 cm 36

37 weber.therm LAMBDA Ocieplenie płyty balkonowej płytą weber PH930 powoduje, że płyta balkonowa ma grubość 25 cm. Estetyka budynku jest zachowana!!! 37

38 weber.therm LAMBDA Wykorzystanie płyty izolacyjnej weber PH930 stwarza możliwość wykonania cofnięcia w elewacji!!! 38

39 weber.therm LAMBDA Wykorzystanie płyty izolacyjnej weber PH930 stwarza możliwość wykonania cofnięcia elewacji w opasce przyokiennej!!! 39

40 weber.therm LAMBDA Ocieplenie styropianem o grubości wynikającej z audytu energetycznego prawie całkowicie może zakryć ozdobne gzymsy!!! 40

41 weber.therm LAMBDA Zastosowanie systemu weber.therm LAMBDA to izolacja zgodna z audytem energetycznym i w pełni widoczne ozdobne gzymsy!!! 41

42 weber.therm LAMBDA Zastosowanie systemu weber.therm LAMBDA pozwala na wykonanie obróbek blacharskich o znacznie mniejszym wysięgu w porównaniu do systemów opartych o styropian lub wełnę mineralną!!! 42

43 weber.therm LAMBDA gdzie i dlaczego warto stosować system weber.therm LAMBDA? w nowych budynkach, w których chcemy mieć większą powierzchnię użytkową Dla powierzchni 2000 m 2 fasady (5 kondygnacji, 3 klatki schodowe) zastosowanie rozwiązania weber.therm LAMBDA pozwala na wygenerowanie dodatkowych 60 m 2. Przy cenie m 2 = 5000 PLN daje dodatkowo PLN 43

44 weber.therm LAMBDA gdzie i dlaczego warto stosować system weber.therm LAMBDA? w budynkach pasywnych weber.therm LAMBDA jest idealnym rozwiązaniem dla uzyskania standardu budynku pasywnego. Budynki takie pozwalają na zmniejszenie opłat za energię cieplną aż 7-krotnie w stosunku do budynków ocieplonych zgodnie z obowiązującymi standardami. 44

45 weber.therm LAMBDA Montaż Przed ułożeniem właściwej warstwy kleju należy ułożyć cienką warstwę gruntująca na tzw. przetarcie Zaprawa klejowa lub klejowo szpachlowa powinna gwarantować minimum 40% kontakt z podłożem 45

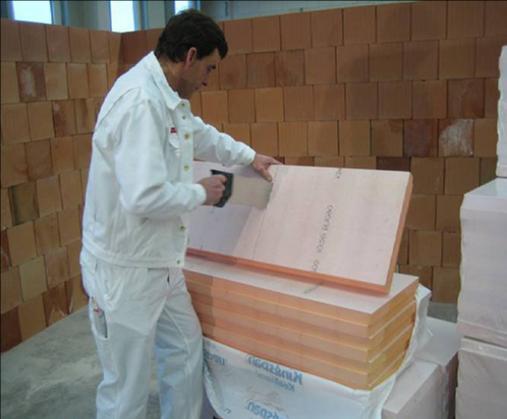

46 weber.therm LAMBDA Praktyczne informacje dodatkowe Płyty nie mogą być cięte za pomocą gorącego drutu oporowego jak EPS, ale można je docinać za pomocą noża lub piłki o drobnych zębach Płyty można ciąć za pomocą ostrego noża Płyty są laminowane obustronnie welonem szklanym, który jest konieczny ze względów technologicznych (zapobiega przyklejaniu się rdzenia do elementów linii produkcyjnej) - NIE stosujemy "docierania płyt 46

47 weber.therm LAMBDA płyty Kingspan Kooltherm K5 z okładziną z welonu szklanego są bezpieczne w trakcie montażu oraz w czasie całego okresu ich użytkowania: nie zawierają włókien mineralnych drażniących oczy, skórę i drogi oddechowe są wolne od CFC i HCFC nie zawierają freonów, a więc nie degradują warstwy ozonowej są materiałem przyjaznym w pracy posiadają dopuszczenia do stosowania wewnątrz obiektów/pomieszczeń 47

48 Wykończenie zewnętrzne Tynki i farby fasadowe służące do wykończenia systemu weber.therm LAMBDA barwione sa w oparciu o nową paletę barw COLOR NAVIGATOR 48

49 Wykończenie zewnętrzne Tynki i farby fasadowe służące do wykończenia systemów weber.therm posiadają nowoczesne zabezpieczenie powłokowe!!! 49

50 weber.therm DECOR System ociepleń wykończony tynkami o strukturze cegły oraz kamienia 50

51 weber.therm DECOR budowa systemu Komponenty systemu weber.therm DECOR 51

52 weber.therm DECOR budowa systemu Podłoże mineralne Nowe podłoże mineralne Istniejące podłoże mineralne Mocowanie izolacji Mocowanie klejowe - weber KS125 Mocowanie klejowe z dodatkowym zamocowaniem mechanicznym weber KS112 lub weber KS125 Warstwa zbrojona (wykonana pojedynczo lub podwójnie) Zaprawa klejowo szpachlowa weber KS125 Siatka zbrojąca z włókna szklanego weber PH914 Warstwa wykończeniowa Środek gruntujący weber PG225 Tynk cienkowarstwowy o strukturze cegły weber TD327 Tynk cienkowarstwowy o strukturze piaskowca weber TD354 Tynk cienkowarstwowy o strukturze granitu weber TD353 52

53 Gruntowanie Produkty Gruntowanie warstwy zbrojonej weber PG225 5 kolorów Gruntowanie Zalecenia Gruntowanie wykonywać pędzlem Stosować technikę krzyżową 53

54 Montaż szablonów Produkty weber PH951 Mocowanie szablonów Montaż szablonów Produkty weber PH952 54

55 Dodatkowe zalecenia Mocowanie szablonów Płyn gruntujący powinien być całkowicie wyschnięty Szablony wykonane są z impregnowanego kartonu i mają zastosowanie jednorazowe Szablony pokryte są jednostronnie warstwą kleju Po zamocowaniu szablonów należy niezwłocznie przystąpić do prac tynkarskich 55

56 Montaż szablonów Zalecenia Mocowanie szablonów Montaż należy wykonywać z dużą starannością Montaż szablonów Zalecenia Szablony układać na suchym podłożu Sprawdzić przyleganie szablonów do podłoża 56

57 Tynkowanie Produkty weber TD327 pierwsza warstwa kolory jasne AL1 KO1 AG1 Układanie tynku Tynkowanie Zalecenia Tynk ułożyć na grubość szablonu metalową pacą Świeży tynk lekko przetrzeć poziomymi ruchami pacy 57

58 Tynkowanie Produkty Układanie tynku weber TD327 druga warstwa kolory ciemne AL2 KO2 AG2 Tynkowanie Zalecenia Drugą warstwę układamy lokalnie na świeżą warstwę pierwszą Świeży tynk lekko przetrzeć poziomymi ruchami pacy 58

59 Tynkowanie Zalecenia Układanie tynku Należy sprawdzić czy całość powierzchni pokryta jest prawidłowo tynkiem Zdjęcie szablonów Zalecenia Szablony zdjąć przed związaniem tynku lub po całkowitym jego wyschnięciu Szablony mają zastosowanie jednorazowe 59

60 Układanie tynku Tynkowanie Produkty weber TD353 weber TD354 Zdjęcie szablonów Zalecenia Szablony zdjąć przed związaniem tynku lub po całkowitym jego wyschnięciu Szablony mają zastosowanie jednorazowe 60

61 Tynkowanie Zalecenia Tynki weber TD353 oraz weber TD354 po ułożeniu mogą mieć białe naloty Zdjęcie szablonów Zalecenia Układanie tynku Tynki weber TD353 i weber TD354 można układać ręcznie oraz mechanicznie Tynki weber TD353 oraz weber TD354 można również układać między boniami 61

62 Gotowy efekt 62

63 TYNKI CIENKOWARSTWOWE Tynki polimerowo-mineralne Tynk mineralny polikrystaliczny Tynki akrylowe Tynk akrylowo-silikonowy Tynk silikatowy Tynk silikatowo-silikonowy Tynk silikonowy Tynki mozaikowe 63

64 TYNKI CIENKOWARSTWOWE Porównanie właściwości tynków bardzo dobrze dobrze optymalnie weber TM314 weber TM315 weber TD321 weber TD322 TD325 weber TD331 weber TD336 weber TD341 przepuszczalność pary wodnej odporność na porastanie odporność na zabrudzenie elastyczność odporność na warunki pogodowe w trakcie wiązania 64

65 Kolor ma wpływ na dobór tynku! Współczynnik HBW powinien być większy od: 50 dla tynków polimerowo mineralnych 30 dla tynków silikatowych lub silikonowych 25 dla tynków akrylowych HBW - Współczynnik jasności koloru wskazuje odchylenie pomiędzy punktem czarnym (=0) a punktem białym (=100) 65

66 Kolor ma wpływ na dobór tynku! materiały jasne odbijają promienie świetlne materiały ciemne, pochłaniają światło Naprężenia termiczne na jasnych tynkach są mniejsze, ale wysychają one wolniej Naprężenia termiczne na ciemnych tynkach są duże, ale wysychają one zdecydowanie szybciej 66

67 Dziękujemy za uwagę 67

68 SYSTEMY OCIEPLENIOWE WEBER STYROPIAN (EPS) STYRODUR (XPS) PHENOLIC * WEŁNA MINERALNA WEŁNA MINERALNA LAMELA * Od lutego

69 SYSTEMY OCIEPLENIOWE WEBER weber.therm MINERAL (SD 010) weber.therm CLASIC (SD 010) weber.therm COLOR (SD 010) weber.therm PROFI (SD 010) weber.therm WINTER (SD 015) weber.therm NATURE (SD 030) weber.therm INTERNUS (SD 050) weber.therm CERAMIC (SD 070) weber.therm MOSAIC (SD 070) weber.therm LAMBDA (SD 090) weber.therm DECOR (SD 010) 69
